MultiSync LCD1960NX. UÏivatelská pfiíruãka

Transkript

1 MultiSync LCD1960NX UÏivatelská pfiíruãka

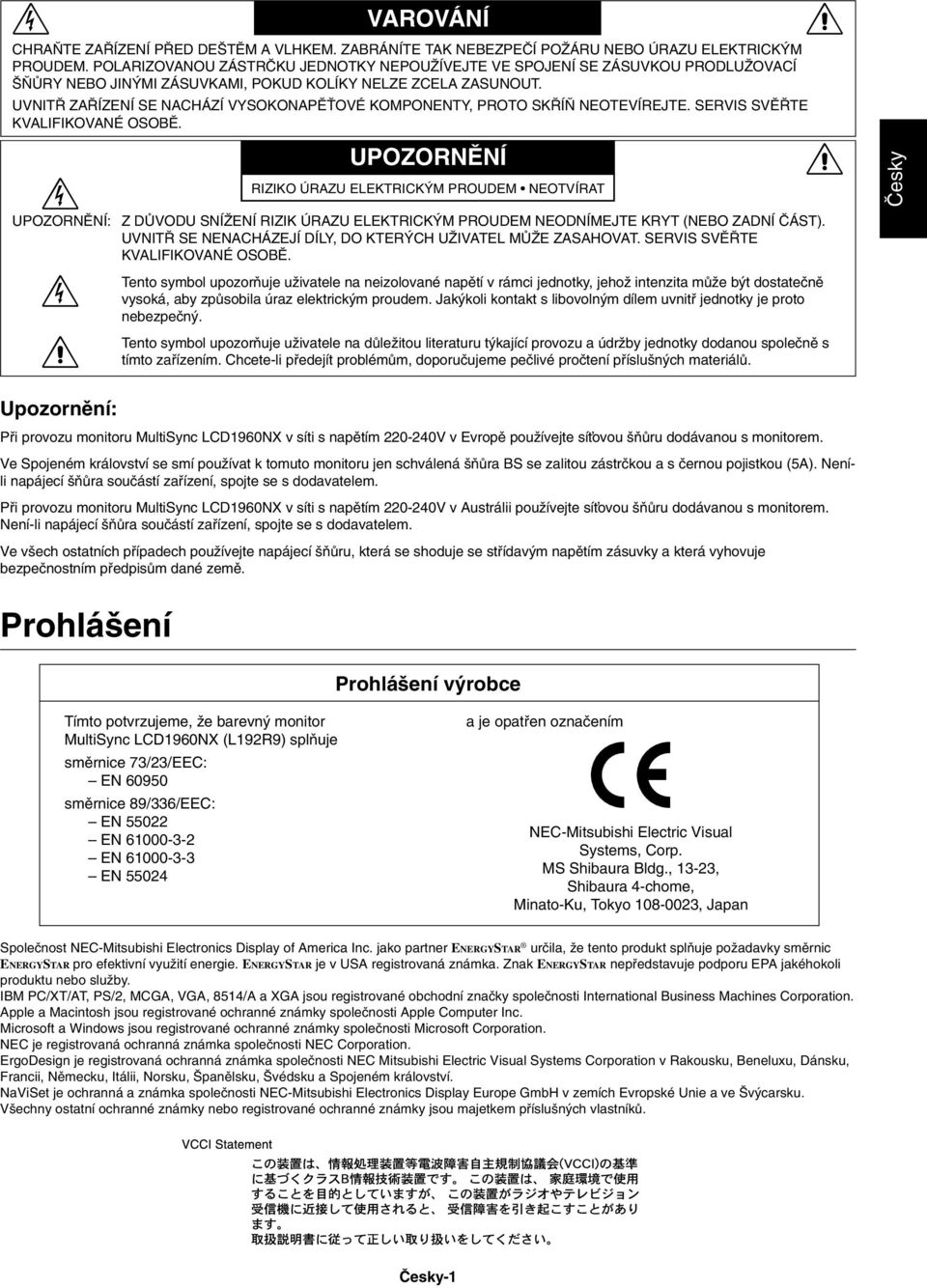

2 VAROVÁNÍ CHRA TE ZA ÍZENÍ P ED DE TùM A VLHKEM. ZABRÁNÍTE TAK NEBEZPEâÍ POÎÁRU NEBO ÚRAZU ELEKTRICK M PROUDEM. POLARIZOVANOU ZÁSTRâKU JEDNOTKY NEPOUÎÍVEJTE VE SPOJENÍ SE ZÁSUVKOU PRODLUÎOVACÍ ÒRY NEBO JIN MI ZÁSUVKAMI, POKUD KOLÍKY NELZE ZCELA ZASUNOUT. UVNIT ZA ÍZENÍ SE NACHÁZÍ VYSOKONAPùËOVÉ KOMPONENTY, PROTO SK Í NEOTEVÍREJTE. SERVIS SVù TE KVALIFIKOVANÉ OSOBù. UPOZORNùNÍ RIZIKO ÚRAZU ELEKTRICK M PROUDEM NEOTVÍRAT âesky UPOZORNùNÍ: Z DÒVODU SNÍÎENÍ RIZIK ÚRAZU ELEKTRICK M PROUDEM NEODNÍMEJTE KRYT (NEBO ZADNÍ âást). UVNIT SE NENACHÁZEJÍ DÍLY, DO KTER CH UÎIVATEL MÒÎE ZASAHOVAT. SERVIS SVù TE KVALIFIKOVANÉ OSOBù. Tento symbol upozoràuje uïivatele na neizolované napûtí v rámci jednotky, jehoï intenzita mûïe b t dostateãnû vysoká, aby zpûsobila úraz elektrick m proudem. Jak koli kontakt s libovoln m dílem uvnitfi jednotky je proto nebezpeãn. Tento symbol upozoràuje uïivatele na dûleïitou literaturu t kající provozu a údrïby jednotky dodanou spoleãnû s tímto zafiízením. Chcete-li pfiedejít problémûm, doporuãujeme peãlivé proãtení pfiíslu n ch materiálû. Upozornûní: Pfii provozu monitoru MultiSync LCD1960NX v síti s napûtím V v Evropû pouïívejte síèovou ÀÛru dodávanou s monitorem. Ve Spojeném království se smí pouïívat k tomuto monitoru jen schválená ÀÛra BS se zalitou zástrãkou a s ãernou pojistkou (5A). Neníli napájecí ÀÛra souãástí zafiízení, spojte se s dodavatelem. Pfii provozu monitoru MultiSync LCD1960NX v síti s napûtím V v Austrálii pouïívejte síèovou ÀÛru dodávanou s monitorem. Není-li napájecí ÀÛra souãástí zafiízení, spojte se s dodavatelem. Ve v ech ostatních pfiípadech pouïívejte napájecí ÀÛru, která se shoduje se stfiídav m napûtím zásuvky a která vyhovuje bezpeãnostním pfiedpisûm dané zemû. Prohlá ení Prohlá ení v robce Tímto potvrzujeme, Ïe barevn monitor MultiSync LCD1960NX (L192R9) splàuje smûrnice 73/23/EEC: EN smûrnice 89/336/EEC: EN EN EN EN a je opatfien oznaãením NEC-Mitsubishi Electric Visual Systems, Corp. MS Shibaura Bldg., 13-23, Shibaura 4-chome, Minato-Ku, Tokyo , Japan Spoleãnost NEC-Mitsubishi Electronics Display of America Inc. jako partner ENERGYSTAR urãila, Ïe tento produkt splàuje poïadavky smûrnic ENERGYSTAR pro efektivní vyuïití energie. ENERGYSTAR je v USA registrovaná známka. Znak ENERGYSTAR nepfiedstavuje podporu EPA jakéhokoli produktu nebo sluïby. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní znaãky spoleãnosti International Business Machines Corporation. Apple a Macintosh jsou registrované ochranné známky spoleãnosti Apple Computer Inc. Microsoft a Windows jsou registrované ochranné známky spoleãnosti Microsoft Corporation. NEC je registrovaná ochranná známka spoleãnosti NEC Corporation. ErgoDesign je registrovaná ochranná známka spoleãnosti NEC Mitsubishi Electric Visual Systems Corporation v Rakousku, Beneluxu, Dánsku, Francii, Nûmecku, Itálii, Norsku, panûlsku, védsku a Spojeném království. NaViSet je ochranná a známka spoleãnosti NEC-Mitsubishi Electronics Display Europe GmbH v zemích Evropské Unie a ve v carsku. V echny ostatní ochranné známky nebo registrované ochranné známky jsou majetkem pfiíslu n ch vlastníkû. âesky-1

3 Pro zákazníky pouïívající toto zafiízení v USA nebo v Kanadû Prohlá ení kanadského oddûlení pro dodrïování komunikaãních pfiedpisû DOC: Tento digitální pfiístroj tfiídy B splàuje v echny poïadavky kanadsk ch pfiedpisû pro zafiízení zpûsobující interferenci. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouiller du Canada. C-UL: Tento pfiístroj je opatfien znaãkou C-UL a je v souladu s kanadsk mi bezpeãnostními pfiedpisy podle CSA C22.2 ã Ce produit porte la marque C-UL et se conforme aux règlements de sûrele Canadiens selon CAN/CSA C22.2 No Informace Federální komise komunikací 1. S barevn m monitorem MultiSync LCD1960NX pouïívejte pfiedepsané kabely, aby nedocházelo k interferenci pfiíjmu rozhlasového a televizního signálu. (1) Napájecí ÀÛra musí b t schválena a musí vyhovovat bezpeãnostním pfiedpisûm platn m v USA a splàovat následující podmínky. Napájecí ÀÛra Nestínûn typ, 3 pramenná Délka 2,0 m Tvar zástrãky USA (2) Stínûn kabel pro obrazov signál. PouÏíváním jin ch kabelû a adaptérû mûïe docházet k ru ení pfiíjmu rozhlasového a televizního vysílání. 2. Toto zafiízení bylo testováno a shledáno vyhovujícím limitûm pro digitální zafiízení tfiídy B, na základû ãásti 15 pfiedpisû FCC. Tyto limity jsou navrïeny tak, aby poskytovaly pfiimûfienou ochranu pfied kodlivou interferencí pfii instalaci v domácnosti. Toto zafiízení generuje, vyuïívá a mûïe vyzafiovat vysokofrekvenãní energii a pokud není instalováno a pouïíváno v souladu s tûmito pokyny, mûïe zpûsobovat kodlivou interferenci s rádiov mi komunikacemi. Není v ak zaruãeno, Ïe k této interferenci v urãité konkrétní instalaci nedojde. Pokud toto zafiízení zpûsobuje kodlivou interferenci s pfiíjmem rozhlasového nebo televizního signálu, coï je moïné urãit vypnutím a zapnutím tohoto zafiízení, Ïádáme uïivatele, aby se pokusil odstranit tuto interferenci aplikací nûkterého z následujících opatfiení: natoãte nebo pfiemístûte pfiijímací anténu, zvût ete vzdálenost mezi zafiízením a pfiijímaãem, zafiízení pfiipojte do elektrické zásuvky jiného obvodu, neï je ten, k nûmuï je pfiipojen pfiijímaã, potfiebujete-li pomoc, obraète se na prodejce nebo zku eného odborníka. V pfiípadû nutnosti by mûl uïivatel kontaktovat prodejce nebo zku eného rádio/tv technika za úãelem dal ích doporuãení. UÏivatel mûïe najít radu v následující broïurce pfiipravené Federální komisí komunikací: Jak identifikovat a fie it problémy s rádio-tv interferencí. Tato broïurka je k dostání na úfiadu U.S. Government Printing Office, Washington, D.C., 20402, skladové ã Prohlá ení o shodû Toto zafiízení je v souladu s pfiedpisy FCC ãástí 15. Provoz je závisl na následujících dvou podmínkách. (1) Toto zafiízení nesmí zpûsobit kodlivé ru ení a (2) toto zafiízení musí pfiijmout jakékoli ru ení, vãetnû ru ení, které mûïe zpûsobit neïádoucí provoz. Strana odpovûdná v USA: NEC-Mitsubishi Electronics Display of America, Inc. Adresa: 1250 N. Arlington Heights Road Itasca, Illinois Tel. ã.: (630) Typ produktu: Monitor Klasifikace zafiízení: Periferní zafiízení tfiídy B Modely: MultiSync LCD1960NX Tímto prohla ujeme, Ïe zafiízení specifikované v e odpovídá technick m standardûm stanoven m pfiedpisy FCC. âesky-2

4 Obsah Dodávka nového monitoru LCD NEC MultiSync* by mûla obsahovat následující poloïky: monitor MultiSync LCD1960NX s otoãnou základnou, napájecí ÀÛra, kabel pro video signál, uïivatelská pfiíruãka, kryt kabelû, CD-ROM (zahrnuje kompletní uïivatelskou pfiíruãku ve formátu PDF). Pro zobrazení uïivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0. âesky UÏivatelská pfiíruãka Napájecí ÀÛra Kabel pro video signál CD-ROM kryt kabelû * PÛvodní krabici a balicí materiál uschovejte pro pfiípadnou pfiepravu nebo odeslání monitoru. Rychl start Monitor MultiSync LCD pfiipojíte k poãítaãi následujícím zpûsobem: 1. Vypnûte poãítaã. 2. Pro poãítaã PC nebo Macintosh s digitálním v stupem DVI: Pfiipojte jeden konec signálního kabelu DVI (není souãástí dodávky) ke konektoru grafické karty poãítaãe (Obr. A.1). Dotáhnûte v echny rouby. Poãítaã PC s analogov m v stupem: V poãítaãi pfiipojte 15kolíkovou minizástrãku D-SUB signálního kabelu ke konektoru grafické karty (Obr. A.2). Dotáhnûte v echny rouby. Poãítaãe Macintosh: Pfiipojte k poãítaãi adaptér Multisync Macintosh a k adaptéru pfiipojte 15kolíkov konektor signálního kabelu D-SUB (Obr. B.1). Dotáhnûte v echny rouby. POZNÁMKA: U nûkter ch poãítaãû Macintosh není nutné pouïívat tento kabelov adaptér. 3. Sundejte kryt kabelu. V poãítaãi pfiipojte 15kolíkovou mini-zástrãku D-SUB kabelu pro video signál a kabelu DVI (není souãástí dodávky) k odpovídajícímu konektoru na zadní stranû monitorur (Obr. C.1). 4. Pfiipojte napájecí ÀÛru k monitoru a druh konec zapojte do elektrické zásuvky. Dejte kabely k sobû, pfiidrïte je na zadní stranû podstavce a zakryjte je doplàkov m krytem kabelû (Obr. C.2). Pfii manipulaci s kabely zkontrolujte náklon monitoru v boãním a pfiedozadním smûru. POZNÁMKA: V ãásti Upozornûní této pfiíruãky najdete pokyny k v bûru správné napájecí ÀÛry. 5. Hlavní vypínaã na pravé stranû monitoru musí b t zapnut (Obr. D.1). Zapnûte pomocí hlavního vypínaãe monitor a poãítaã. POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn vypínaã. Pokud je tento vypínaã v poloze vypnuto, monitor nelze zapnout pfiedním tlaãítkem. NEP EPÍNEJTE vypínaã opakovanû. 6. Pouze analogov vstup: Funkce bezdotykového automatického sefiízení automaticky nastaví monitor pfii poãáteãní instalaci pro vût inu ãasování. K dal ímu sefiízení pouïijte následující ovladaãe OSM: automatické upravení kontrastu, automatické sefiízení. Úpln popis tûchto ovladaãû OSM je uveden v kapitole Ovládací prvky v této uïivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíïe, proãtûte si kapitolu OdstraÀování problémû dále v této pfiíruãce. âesky-3

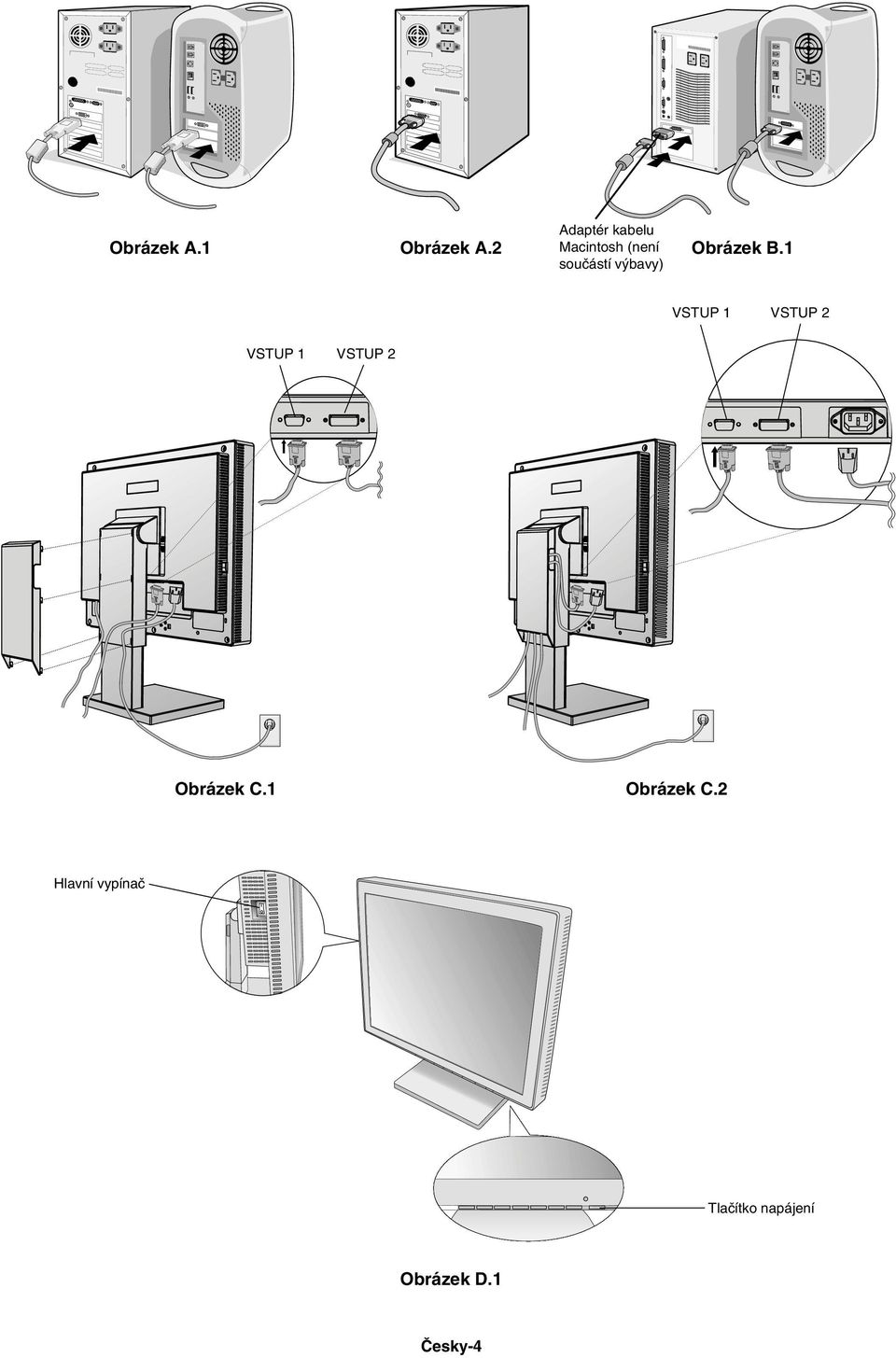

5 Adaptér kabelu Obrázek A.1 Obrázek A.2 Macintosh (není Obrázek B.1 souãástí v bavy) VSTUP 1 VSTUP 2 VSTUP 1 VSTUP 2 Obrázek C.1 Obrázek C.2 Hlavní vypínaã Tlaãítko napájení Obrázek D.1 âesky-4

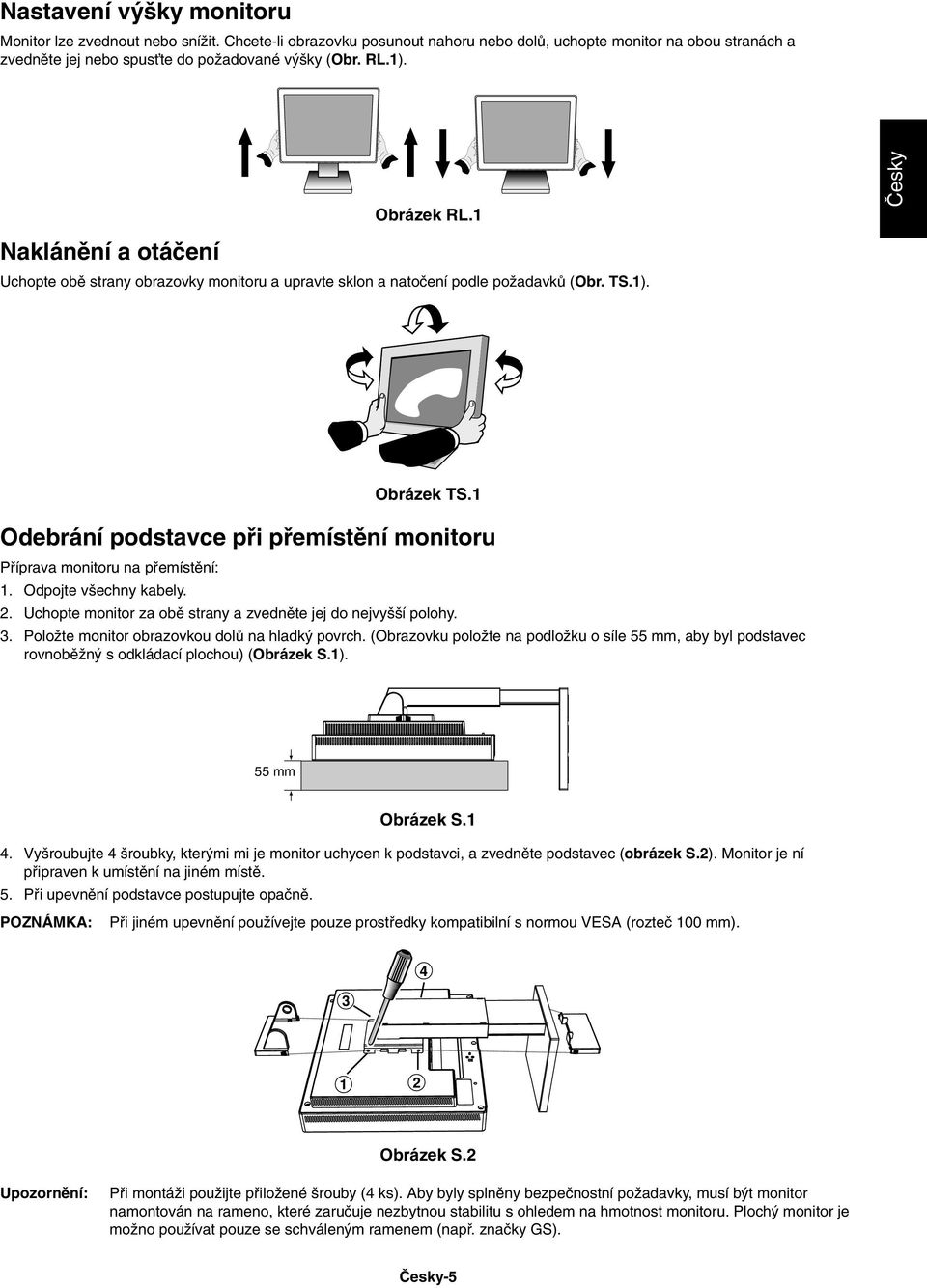

6 Nastavení v ky monitoru Monitor lze zvednout nebo sníïit. Chcete-li obrazovku posunout nahoru nebo dolû, uchopte monitor na obou stranách a zvednûte jej nebo spusète do poïadované v ky (Obr. RL.1). Obrázek RL.1 âesky Naklánûní a otáãení Uchopte obû strany obrazovky monitoru a upravte sklon a natoãení podle poïadavkû (Obr. TS.1). Obrázek TS.1 Odebrání podstavce pfii pfiemístûní monitoru Pfiíprava monitoru na pfiemístûní: 1. Odpojte v echny kabely. 2. Uchopte monitor za obû strany a zvednûte jej do nejvy í polohy. 3. PoloÏte monitor obrazovkou dolû na hladk povrch. (Obrazovku poloïte na podloïku o síle 55 mm, aby byl podstavec rovnobûïn s odkládací plochou) (Obrázek S.1). 55 mm Obrázek S.1 4. Vy roubujte 4 roubky, kter mi mi je monitor uchycen k podstavci, a zvednûte podstavec (obrázek S.2). Monitor je ní pfiipraven k umístûní na jiném místû. 5. Pfii upevnûní podstavce postupujte opaãnû. POZNÁMKA: Pfii jiném upevnûní pouïívejte pouze prostfiedky kompatibilní s normou VESA (rozteã 100 mm). Obrázek S.2 Upozornûní: Pfii montáïi pouïijte pfiiloïené rouby (4 ks). Aby byly splnûny bezpeãnostní poïadavky, musí b t monitor namontován na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Ploch monitor je moïno pouïívat pouze se schválen m ramenem (napfi. znaãky GS). âesky-5

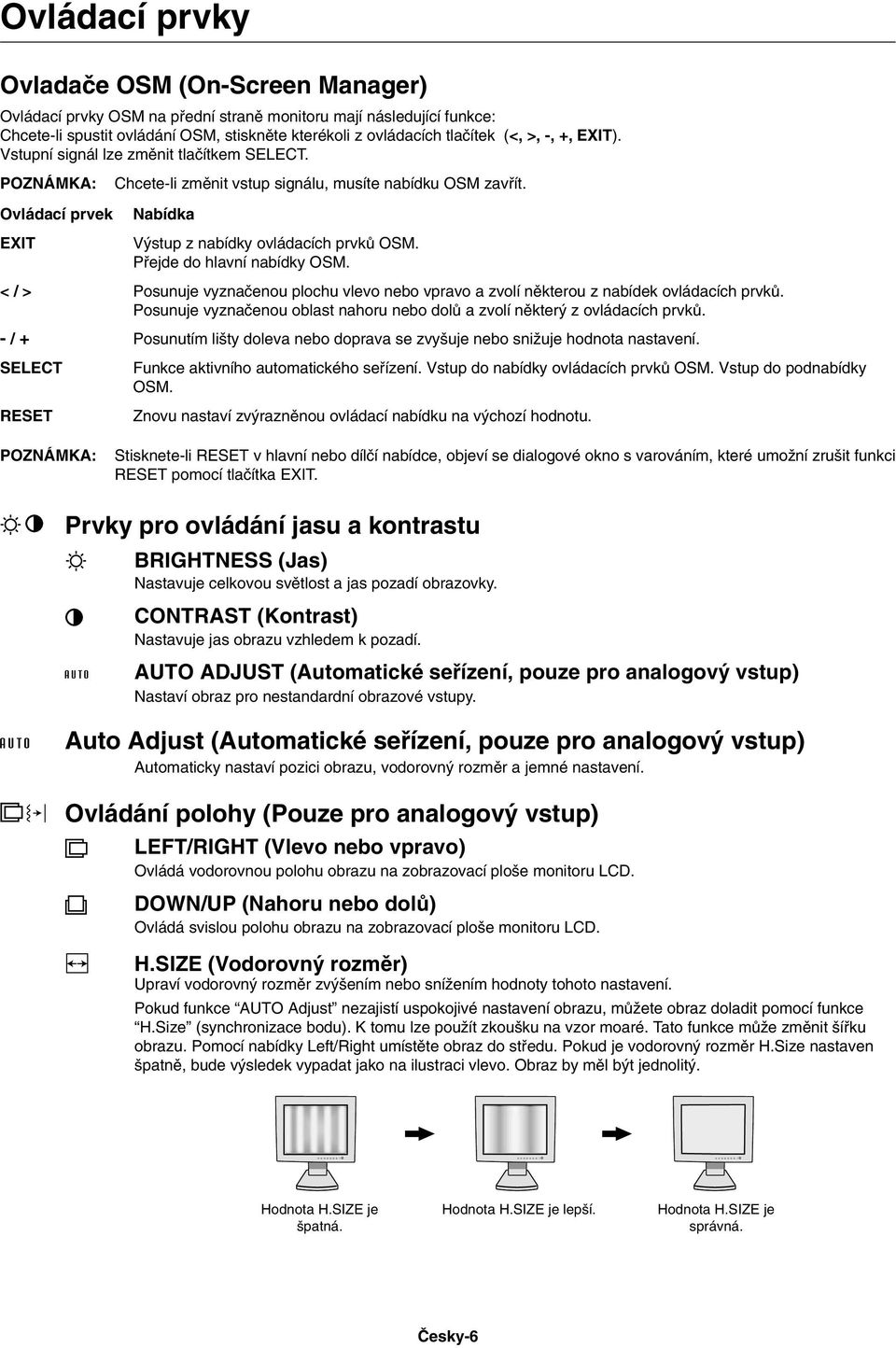

7 Ovládací prvky Ovladaãe OSM (On-Screen Manager) Ovládací prvky OSM na pfiední stranû monitoru mají následující funkce: Chcete-li spustit ovládání OSM, stisknûte kterékoli z ovládacích tlaãítek (<, >, -, +, EXIT). Vstupní signál lze zmûnit tlaãítkem SELECT. POZNÁMKA: Chcete-li zmûnit vstup signálu, musíte nabídku OSM zavfiít. Ovládací prvek EXIT < / > - / + SELECT RESET Nabídka V stup z nabídky ovládacích prvkû OSM. Pfiejde do hlavní nabídky OSM. Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolí nûkterou z nabídek ovládacích prvkû. Posunuje vyznaãenou oblast nahoru nebo dolû a zvolí nûkter z ovládacích prvkû. Posunutím li ty doleva nebo doprava se zvy uje nebo sniïuje hodnota nastavení. Funkce aktivního automatického sefiízení. Vstup do nabídky ovládacích prvkû OSM. Vstup do podnabídky OSM. Znovu nastaví zv raznûnou ovládací nabídku na v chozí hodnotu. POZNÁMKA: Stisknete-li RESET v hlavní nebo dílãí nabídce, objeví se dialogové okno s varováním, které umoïní zru it funkci RESET pomocí tlaãítka EXIT. Prvky pro ovládání jasu a kontrastu BRIGHTNESS (Jas) Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. AUTO ADJUST (Automatické sefiízení, pouze pro analogov vstup) Nastaví obraz pro nestandardní obrazové vstupy. Auto Adjust (Automatické sefiízení, pouze pro analogov vstup) Automaticky nastaví pozici obrazu, vodorovn rozmûr a jemné nastavení. Ovládání polohy (Pouze pro analogov vstup) LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo e monitoru LCD. DOWN/UP (Nahoru nebo dolû) Ovládá svislou polohu obrazu na zobrazovací plo e monitoru LCD. H.SIZE (Vodorovn rozmûr) Upraví vodorovn rozmûr zv ením nebo sníïením hodnoty tohoto nastavení. Pokud funkce AUTO Adjust nezajistí uspokojivé nastavení obrazu, mûïete obraz doladit pomocí funkce H.Size (synchronizace bodu). K tomu lze pouïít zkou ku na vzor moaré. Tato funkce mûïe zmûnit ífiku obrazu. Pomocí nabídky Left/Right umístûte obraz do stfiedu. Pokud je vodorovn rozmûr H.Size nastaven patnû, bude v sledek vypadat jako na ilustraci vlevo. Obraz by mûl b t jednolit. Hodnota H.SIZE je patná. Hodnota H.SIZE je lep í. Hodnota H.SIZE je správná. âesky-6

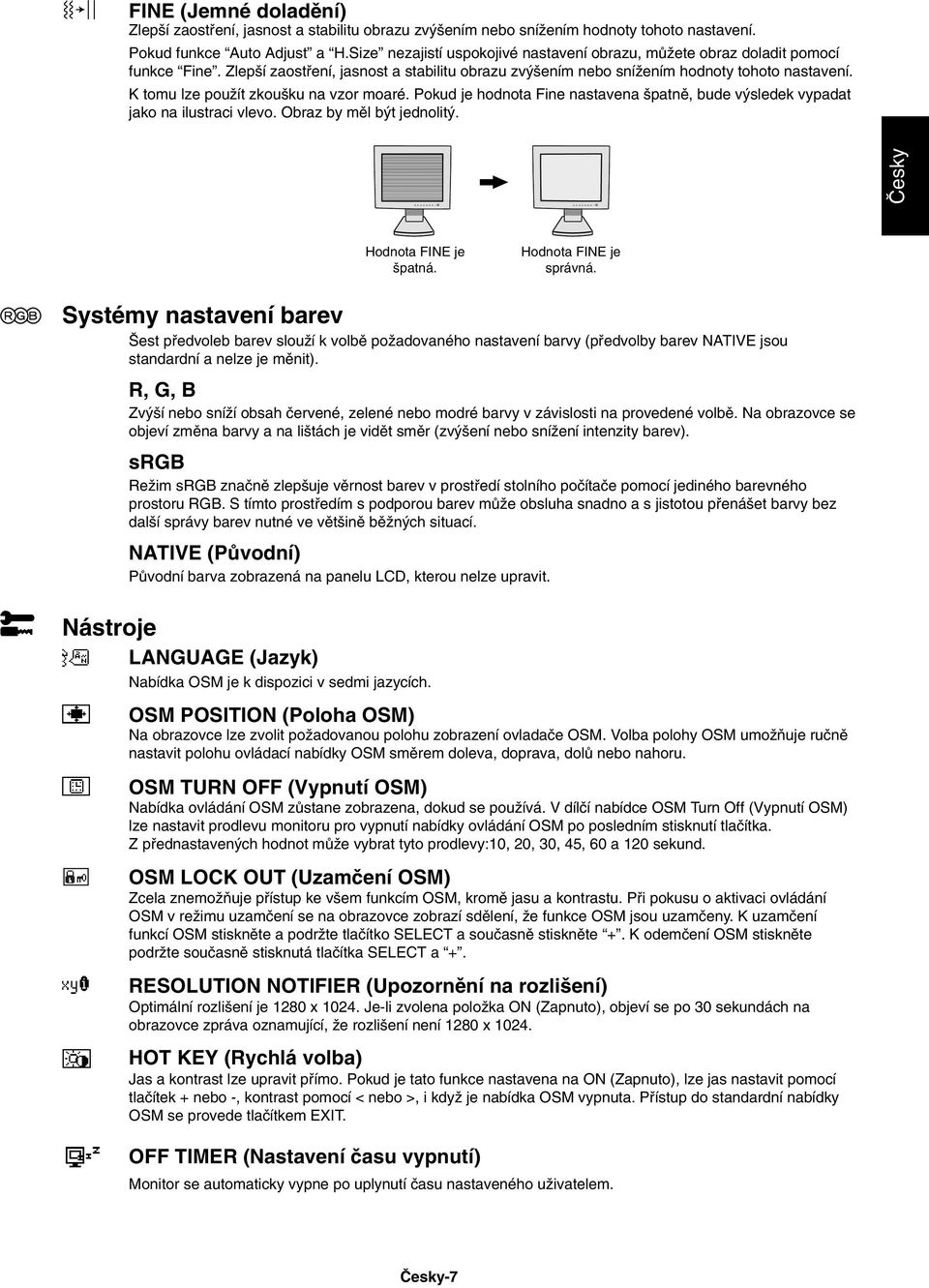

8 FINE (Jemné doladûní) Zlep í zaostfiení, jasnost a stabilitu obrazu zv ením nebo sníïením hodnoty tohoto nastavení. Pokud funkce Auto Adjust a H.Size nezajistí uspokojivé nastavení obrazu, mûïete obraz doladit pomocí funkce Fine. Zlep í zaostfiení, jasnost a stabilitu obrazu zv ením nebo sníïením hodnoty tohoto nastavení. K tomu lze pouïít zkou ku na vzor moaré. Pokud je hodnota Fine nastavena patnû, bude v sledek vypadat jako na ilustraci vlevo. Obraz by mûl b t jednolit. âesky Hodnota FINE je patná. Hodnota FINE je správná. Systémy nastavení barev est pfiedvoleb barev slouïí k volbû poïadovaného nastavení barvy (pfiedvolby barev NATIVE jsou standardní a nelze je mûnit). R, G, B Zv í nebo sníïí obsah ãervené, zelené nebo modré barvy v závislosti na provedené volbû. Na obrazovce se objeví zmûna barvy a na li tách je vidût smûr (zv ení nebo sníïení intenzity barev). srgb ReÏim srgb znaãnû zlep uje vûrnost barev v prostfiedí stolního poãítaãe pomocí jediného barevného prostoru RGB. S tímto prostfiedím s podporou barev mûïe obsluha snadno a s jistotou pfiená et barvy bez dal í správy barev nutné ve vût inû bûïn ch situací. NATIVE (PÛvodní) PÛvodní barva zobrazená na panelu LCD, kterou nelze upravit. Nástroje LANGUAGE (Jazyk) Nabídka OSM je k dispozici v sedmi jazycích. OSM POSITION (Poloha OSM) Na obrazovce lze zvolit poïadovanou polohu zobrazení ovladaãe OSM. Volba polohy OSM umoïàuje ruãnû nastavit polohu ovládací nabídky OSM smûrem doleva, doprava, dolû nebo nahoru. OSM TURN OFF (Vypnutí OSM) Nabídka ovládání OSM zûstane zobrazena, dokud se pouïívá. V dílãí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. Z pfiednastaven ch hodnot mûïe vybrat tyto prodlevy:10, 20, 30, 45, 60 a 120 sekund. OSM LOCK OUT (Uzamãení OSM) Zcela znemoïàuje pfiístup ke v em funkcím OSM, kromû jasu a kontrastu. Pfii pokusu o aktivaci ovládání OSM v reïimu uzamãení se na obrazovce zobrazí sdûlení, Ïe funkce OSM jsou uzamãeny. K uzamãení funkcí OSM stisknûte a podrïte tlaãítko SELECT a souãasnû stisknûte +. K odemãení OSM stisknûte podrïte souãasnû stisknutá tlaãítka SELECT a +. RESOLUTION NOTIFIER (Upozornûní na rozli ení) Optimální rozli ení je 1280 x Je-li zvolena poloïka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli ení není 1280 x HOT KEY (Rychlá volba) Jas a kontrast lze upravit pfiímo. Pokud je tato funkce nastavena na ON (Zapnuto), lze jas nastavit pomocí tlaãítek + nebo -, kontrast pomocí < nebo >, i kdyï je nabídka OSM vypnuta. Pfiístup do standardní nabídky OSM se provede tlaãítkem EXIT. OFF TIMER (Nastavení ãasu vypnutí) Monitor se automaticky vypne po uplynutí ãasu nastaveného uïivatelem. âesky-7

9 FACTORY PRESET (Nastavení z v roby) Volba Factory Preset (Nastavení z v roby) umoïàuje vrátit v echna nastavení ovladaãû OSM na hodnoty nastavené z v roby. Tlaãítko RESET je tfieba podrïet stisknuté nûkolik vtefiin. K individuálnímu nastavení se lze vrátit oznaãením pfiíslu n ch ovládacích prvkû a stisknutím tlaãítka RESET. Informace DISPLAY MODE (ReÏim zobrazení) Indikuje aktuální rozli ení obrazu a nastavení kmitoãtu monitoru. MONITOR INFO. (Informace o monitoru) Zobrazí model monitoru a jeho sériové ãíslo. Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit. NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti signálu zobrazí upozornûní. Po zapnutí monitoru nebo do lo-li ke zmûnû vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal. RESOLUTION NOTIFIER (Upozornûní na rozli ení): Tato funkce upozorní na pouïití optimalizovaného rozli ení. Po zapnutí monitoru nebo pokud do lo ke zmûnû vstupního signálu nebo video signál není ve správném rozli ení, otevfie se okno Resolution Notifier Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje). OUT OF RANGE (Mimo rozsah): Tato funkce doporuãuje optimalizované rozli ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do lo ke zmûnû vstupního signálu nebo video signál není ve správném kmitoãtu, otevfie se okno Out Of Range. âesky-8

10 Provozní pokyny Bezpeãnostní opatfiení a údrïba CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE P I INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNÒ: MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástky, které by si mohl uïivatel sám opravit. Pfii otvírání nebo odstraàování krytû se vystavujete nebezpeãí úrazu elektrick m proudem a jin m rizikûm. Ve keré zásahy tohoto druhu pfienechejte odborníkûm. Dbejte, aby se do monitoru nedostaly tekutiny a nepouïívejte ho v blízkosti vody. Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn ch ãástí pod napûtím, coï mûïe zpûsobit úraz elektrick m proudem, poïár nebo selhání zafiízení. Na napájecí ÀÛru nepokládejte Ïádné tûïké pfiedmûty. Po kození izolace mûïe zpûsobit úraz elektrick m proudem nebo poïár. Produkt neumísèujte na ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mûïe pádem váïnû po kodit. NeumisÈujte na monitor Ïádné pfiedmûty a nepouïívejte monitor venku. Fluorescenãní trubice v monitoru LCD obsahuje rtuè. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy va ich úfiadû. V níïe popsan ch pfiípadech je nutno okamïitû odpojit monitor ze sítû a pfiivolat odborného technika: Dojde k po kození napájecí ÀÛry. Do monitoru se dostane kapalina nebo monitor upadne na zem. Monitor byl vystaven de ti nebo vodû. Monitor upadne nebo se po kodí jeho obal. Monitor fiádnû nefunguje, pfiestoïe jste dodrïeli v echny pokyny. Neoh bejte síèovou ÀÛru. NepouÏívejte monitor na pfiíli teplém, vlhkém nebo pra ném místû. Nezakr vejte vûtrací otvory na monitoru. JestliÏe monitor praskne, nedot kejte se tekut ch krystalû. Pfii rozbití skla. Buìte opatrní. Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr vejte vûtrací otvory a neumísèujte monitor do blízkosti topidel a jin ch tepeln ch zdrojû. Nepokládejte na monitor Ïádné pfiedmûty. UPOZORNùNÍ Konektor napájecí ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níï máte snadn pfiístup. Pfii dopravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiípadnou pfiepravu. Dosvit obrazu: Dosvitem obrazu se oznaãuje zbytkov obraz ( duchy ) pfiedchozího obrazu, kter zûstane viditeln na obrazovce. Narozdíl od bûïn ch monitorû není dosvit obrazu na displeji LCD permanentní, ale pfiesto by se mûlo pfiedejít zobrazení jednoho obrazu po dlouhou dobu. Chcete-li zmírnit dosvit obrazu, vypnûte monitor na stejnû dlouhou dobu, po jakou byl poslední obraz zobrazen. JestliÏe byl napfiíklad obraz na obrazovce hodinu a zûstal po nûm zbytkov obraz, mûli byste vypnout monitor opût na hodinu, aby obraz zmizel. POZNÁMKA: Stejnû jako u v ech osobních zobrazovacích zafiízení doporuãuje firma NEC-Mitsubishi Electronics Display pravidelné pouïívání spofiiãû obrazovky pfii neãinnosti a vypnutí monitoru v dobû, kdy se nepouïívá. âesky âesky-9

11 SPRÁVN M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ÍJE. P I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ: Pro dosaïení optimálního v konu nechejte monitor 20 minut zahfiát. Umístûte monitor do takové v ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolû. Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm. Pfii práci zamûfiujte zrak pravidelnû na nûjak pfiedmût vzdálen nejménû 6 m, sníïí tak namáhání va eho zraku. âasto mrkejte. Umístûte monitor v úhlu asi 90 k oknu a jin m svûteln m zdrojûm tak, aby se neodráïely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodráïela stropní svûtla. JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouïívejte filtr jako stínidlo. Povrch monitoru LCD ãistûte jemnou látkou, která nepou tí vlákna a není agresivní. Rozhodnû nepouïívejte ãisticí roztoky nebo ãistiãe skel! Jas a kontrast nastavte tak, aby byla zaji tûna optimální ãitelnost. Stojan na dokumenty pouïívejte v blízkosti obrazovky. Obrazovku nebo referenãní materiál, se kter m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou. Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoïdûní obrazu). Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme: VyuÏívejte v robcem nastavenou velikost a polohu (Size a Position) se standardním signálem. PouÏijte pfiedvolbu nastavení barev. PouÏívejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu Hz. NepouÏívejte primárnû modrou barvu na tmavém pozadí; je patnû vidût a zpûsobuje únavu oãí v dûsledku nedostateãného kontrastu. âesky-10

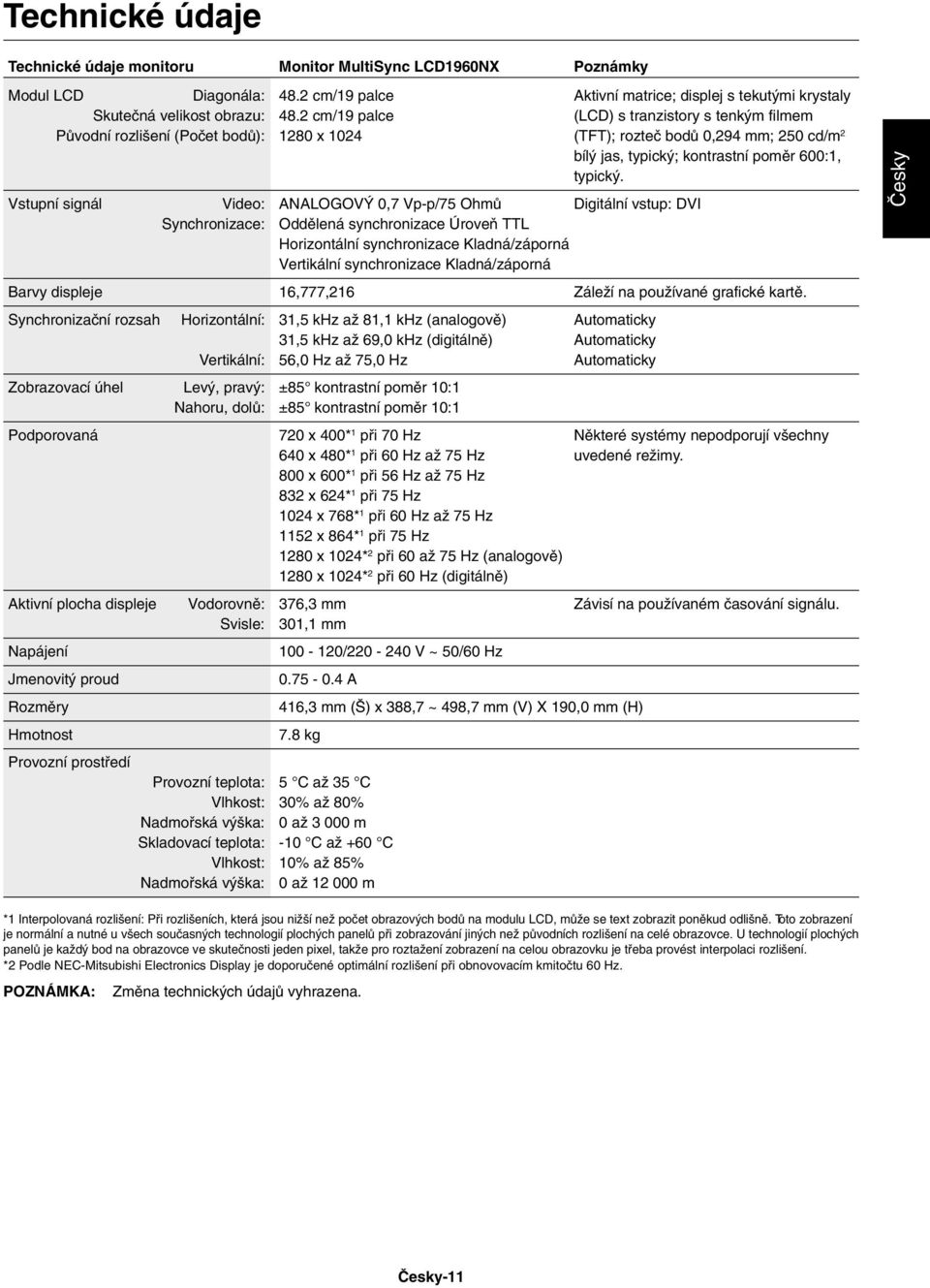

12 Technické údaje Technické údaje monitoru Monitor MultiSync LCD1960NX Poznámky Modul LCD Diagonála: 48.2 cm/19 palce Aktivní matrice; displej s tekut mi krystaly Skuteãná velikost obrazu: 48.2 cm/19 palce (LCD) s tranzistory s tenk m filmem PÛvodní rozli ení (Poãet bodû): 1280 x 1024 (TFT); rozteã bodû 0,294 mm; 250 cd/m 2 bíl jas, typick ; kontrastní pomûr 600:1, typick. Vstupní signál Video: ANALOGOV 0,7 Vp-p/75 OhmÛ Digitální vstup: DVI Synchronizace: Oddûlená synchronizace ÚroveÀ TTL Horizontální synchronizace Kladná/záporná Vertikální synchronizace Kladná/záporná Barvy displeje 16,777,216 ZáleÏí na pouïívané grafické kartû. Synchronizaãní rozsah Horizontální: 31,5 khz aï 81,1 khz (analogovû) Automaticky 31,5 khz aï 69,0 khz (digitálnû) Automaticky Vertikální: 56,0 Hz aï 75,0 Hz Automaticky Zobrazovací úhel Lev, prav : ±85 kontrastní pomûr 10:1 Nahoru, dolû: ±85 kontrastní pomûr 10:1 Podporovaná 720 x 400* 1 pfii 70 Hz Nûkteré systémy nepodporují v echny 640 x 480* 1 pfii 60 Hz aï 75 Hz uvedené reïimy. 800 x 600* 1 pfii 56 Hz aï 75 Hz 832 x 624* 1 pfii 75 Hz 1024 x 768* 1 pfii 60 Hz aï 75 Hz 1152 x 864* 1 pfii 75 Hz 1280 x 1024* 2 pfii 60 aï 75 Hz (analogovû) 1280 x 1024* 2 pfii 60 Hz (digitálnû) Aktivní plocha displeje Vodorovnû: 376,3 mm Závisí na pouïívaném ãasování signálu. Svisle: 301,1 mm Napájení / V ~ 50/60 Hz Jmenovit proud A Rozmûry 416,3 mm ( ) x 388,7 ~ 498,7 mm (V) X 190,0 mm (H) Hmotnost 7.8 kg Provozní prostfiedí Provozní teplota: 5 C aï 35 C Vlhkost: 30% aï 80% Nadmofiská v ka: 0 aï m Skladovací teplota: -10 C aï +60 C Vlhkost: 10% aï 85% Nadmofiská v ka: 0 aï m âesky *1 Interpolovaná rozli ení: Pfii rozli eních, která jsou niï í neï poãet obrazov ch bodû na modulu LCD, mûïe se text zobrazit ponûkud odli nû. Toto zobrazení je normální a nutné u v ech souãasn ch technologií ploch ch panelû pfii zobrazování jin ch neï pûvodních rozli ení na celé obrazovce. U technologií ploch ch panelû je kaïd bod na obrazovce ve skuteãnosti jeden pixel, takïe pro roztaïení zobrazení na celou obrazovku je tfieba provést interpolaci rozli ení. *2 Podle NEC-Mitsubishi Electronics Display je doporuãené optimální rozli ení pfii obnovovacím kmitoãtu 60 Hz. POZNÁMKA: Zmûna technick ch údajû vyhrazena. âesky-11

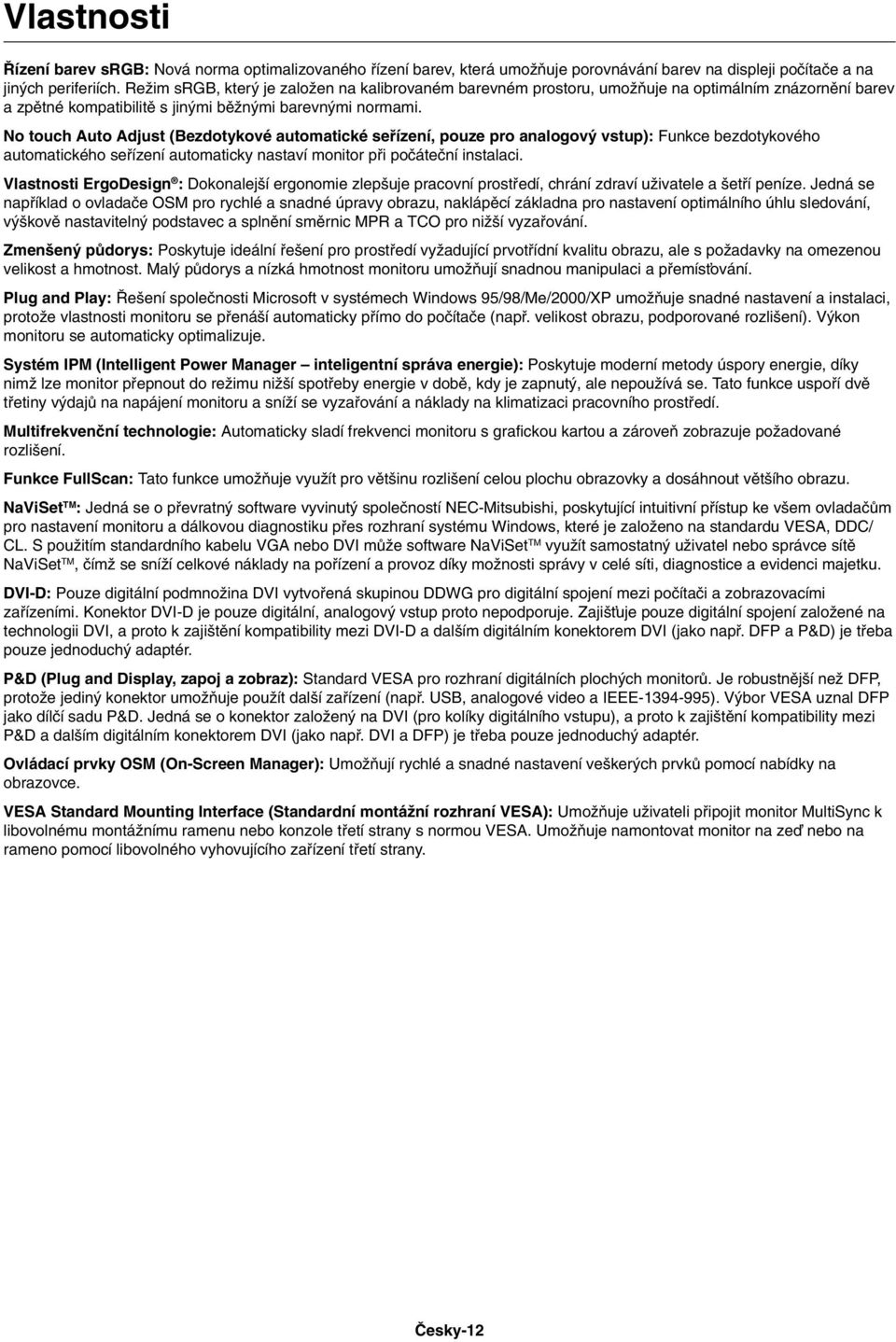

13 Vlastnosti ízení barev srgb: Nová norma optimalizovaného fiízení barev, která umoïàuje porovnávání barev na displeji poãítaãe a na jin ch periferiích. ReÏim srgb, kter je zaloïen na kalibrovaném barevném prostoru, umoïàuje na optimálním znázornûní barev a zpûtné kompatibilitû s jin mi bûïn mi barevn mi normami. No touch Auto Adjust (Bezdotykové automatické sefiízení, pouze pro analogov vstup): Funkce bezdotykového automatického sefiízení automaticky nastaví monitor pfii poãáteãní instalaci. Vlastnosti ErgoDesign : Dokonalej í ergonomie zlep uje pracovní prostfiedí, chrání zdraví uïivatele a etfií peníze. Jedná se napfiíklad o ovladaãe OSM pro rychlé a snadné úpravy obrazu, naklápûcí základna pro nastavení optimálního úhlu sledování, v kovû nastaviteln podstavec a splnûní smûrnic MPR a TCO pro niï í vyzafiování. Zmen en pûdorys: Poskytuje ideální fie ení pro prostfiedí vyïadující prvotfiídní kvalitu obrazu, ale s poïadavky na omezenou velikost a hmotnost. Mal pûdorys a nízká hmotnost monitoru umoïàují snadnou manipulaci a pfiemísèování. Plug and Play: e ení spoleãnosti Microsoft v systémech Windows 95/98/Me/2000/XP umoïàuje snadné nastavení a instalaci, protoïe vlastnosti monitoru se pfiená í automaticky pfiímo do poãítaãe (napfi. velikost obrazu, podporované rozli ení). V kon monitoru se automaticky optimalizuje. Systém IPM (Intelligent Power Manager inteligentní správa energie): Poskytuje moderní metody úspory energie, díky nimï lze monitor pfiepnout do reïimu niï í spotfieby energie v dobû, kdy je zapnut, ale nepouïívá se. Tato funkce uspofií dvû tfietiny v dajû na napájení monitoru a sníïí se vyzafiování a náklady na klimatizaci pracovního prostfiedí. Multifrekvenãní technologie: Automaticky sladí frekvenci monitoru s grafickou kartou a zároveà zobrazuje poïadované rozli ení. Funkce FullScan: Tato funkce umoïàuje vyuïít pro vût inu rozli ení celou plochu obrazovky a dosáhnout vût ího obrazu. NaViSet TM : Jedná se o pfievratn software vyvinut spoleãností NEC-Mitsubishi, poskytující intuitivní pfiístup ke v em ovladaãûm pro nastavení monitoru a dálkovou diagnostiku pfies rozhraní systému Windows, které je zaloïeno na standardu VESA, DDC/ CL. S pouïitím standardního kabelu VGA nebo DVI mûïe software NaViSet TM vyuïít samostatn uïivatel nebo správce sítû NaViSet TM, ãímï se sníïí celkové náklady na pofiízení a provoz díky moïnosti správy v celé síti, diagnostice a evidenci majetku. DVI-D: Pouze digitální podmnoïina DVI vytvofiená skupinou DDWG pro digitální spojení mezi poãítaãi a zobrazovacími zafiízeními. Konektor DVI-D je pouze digitální, analogov vstup proto nepodporuje. Zaji Èuje pouze digitální spojení zaloïené na technologii DVI, a proto k zaji tûní kompatibility mezi DVI-D a dal ím digitálním konektorem DVI (jako napfi. DFP a P&D) je tfieba pouze jednoduch adaptér. P&D (Plug and Display, zapoj a zobraz): Standard VESA pro rozhraní digitálních ploch ch monitorû. Je robustnûj í neï DFP, protoïe jedin konektor umoïàuje pouïít dal í zafiízení (napfi. USB, analogové video a IEEE ). V bor VESA uznal DFP jako dílãí sadu P&D. Jedná se o konektor zaloïen na DVI (pro kolíky digitálního vstupu), a proto k zaji tûní kompatibility mezi P&D a dal ím digitálním konektorem DVI (jako napfi. DVI a DFP) je tfieba pouze jednoduch adaptér. Ovládací prvky OSM (On-Screen Manager): UmoÏÀují rychlé a snadné nastavení ve ker ch prvkû pomocí nabídky na obrazovce. VESA Standard Mounting Interface (Standardní montáïní rozhraní VESA): UmoÏÀuje uïivateli pfiipojit monitor MultiSync k libovolnému montáïnímu ramenu nebo konzole tfietí strany s normou VESA. UmoÏÀuje namontovat monitor na zeì nebo na rameno pomocí libovolného vyhovujícího zafiízení tfietí strany. âesky-12

14 OdstraÀování problémû Není obraz Zkontrolujte fiádné zapojení signálního kabelu propojení grafické karty s poãítaãem. ZasuÀte fiádnû grafickou kartu do patice. Zkontrolujte, zda je vypínaã v poloze ON (Zapnuto) Tlaãítko napájení na pfiední stranû a vypínaã poãítaãe musí b t v poloze ON (zapnuto). Pfiesvûdãte se, Ïe byl na grafické kartû nebo v pouïívaném systému zvolen podporovan reïim. (Pfii zmûnû grafického reïimu postupujte podle pfiíruãky ke grafické kartû nebo pfiíruãky k systému.) Zkontrolujte monitor a grafickou kartu s ohledem na kompatibilitu a doporuãená nastavení. Zkontrolujte konektor signálního kabelu, zda kolíky nejsou zdeformované nebo zatlaãené dovnitfi. Tlaãítko napájení je bez odezvy Vypojte napájecí kabel monitoru ze zásuvky. Monitor se vypne a resetuje. Zkontrolujte vypínac na pravé strane monitoru. Dosvit obrazu Dosvitem obrazu se oznaãuje zbytkov obraz ( duchy ) pfiedchozího obrazu, kter zûstane viditeln na obrazovce. Narozdíl od bûïn ch monitorû není dosvit obrazu na displeji LCD permanentní, ale pfiesto by se mûlo pfiedejít zobrazení jednoho obrazu po dlouhou dobu. Chcete-li zmírnit dosvit obrazu, vypnûte monitor na stejnû dlouhou dobu, po jakou byl poslední obraz zobrazen. JestliÏe byl napfiíklad obraz na obrazovce hodinu a zûstal po nûm zbytkov obraz, mûli byste vypnout monitor opût na hodinu, aby obraz zmizel. POZNÁMKA: Stejnû jako u v ech osobních zobrazovacích zafiízení doporuãuje firma NEC-Mitsubishi Electronics Display pravidelné pouïívání spofiiãû obrazovky pfii neãinnosti a vypnutí monitoru v dobû, kdy se nepouïívá. âesky Obraz je nestál, nezaostfien nebo plave Zkontrolujte fiádné zapojení signálního kabelu do poãítaãe. Pomocí ovládacích prvkû Sefiízení obrazu OSM zaostfiete a sefiiìte zobrazení zv ením nebo sníïením hodnoty Fine (Jemné doladûní). Pfii zmûnû reïimu zobrazení bude moïná tfieba znovu upravit nastavení OSM Image Adjust (Sefiízení obrazu OSM). Zkontrolujte monitor a grafickou kartu s ohledem na kompatibilitu a doporuãená ãasování signálu. Je-li obraz zkreslen, zmûàte video reïim na neprokládan a pouïijte obnovovací kmitoãet 60 Hz. Je zobrazeno hlá ení OUT OF RANGE (Mimo rozsah, obrazovka je buì ãerná nebo zobrazuje jen hrub obraz) Na ãerné obrazovce je zobrazeno Upozornûní OSM OUT OF RANGE (Mimo rozsah): Kmitoãet signálu je mimo rozsah. Zvolte jeden z podporovan ch reïimû. Indikátor na monitoru nesvítí (nesvítí zelenû ani oranïovû) Hlavní vypínaã musí b t v poloze ON (zapnuto) a napájecí ÀÛra musí b t fiádnû pfiipojena. Zobrazen obraz nemá správnou velikost Pomocí ovládacích prvkû OSM Image Adjust (Sefiízení obrazu OSM) zvy te nebo sniïte hodnotu H.size (Vod. rozmûr). Pfiesvûdãte se, Ïe byl na grafické kartû nebo v pouïívaném systému zvolen podporovan reïim. (Pfii zmûnû grafického reïimu postupujte podle pfiíruãky ke grafické kartû nebo pfiíruãky k systému.) Îádn obraz Není-li na obrazovce Ïádn obraz, monitor vypnûte a znovu zapnûte. Ujistûte se, Ïe poãítaã není v reïimu úspory energie (dotknûte se libovolné klávesy nebo my i). âesky-13

15 TCO 03 (Toto je pfieklad anglického textu TCO 03) Blahopfiejeme! Monitor, kter jste právû koupili, má oznaãení TCO 03 Displays. To znamená, Ïe je navrïen, vyroben a testován podle poïadavkû na kvalitu a ochranu Ïivotního prostfiedí, které patfií mezi nepfiísnûj í na svûtû. V sledkem je vysoce v konn produkt zamûfien na potfieby uïivatele a také na minimalizaci dopadu na Ïivotní prostfiedí. Zde uvádíme nûkteré poïadavky na vlastnosti monitorû TCO 03: Ergonomie Dobrá zraková ergonomie a kvalita obrazu pro zlep ení pracovního prostfiedí uïivatele a omezení potíïí se zrakem a namáháním. Mezi dûleïité parametry patfií jas, kontrast, rozli ení, odrazivost, podání barev a stálost obrazu. Energie Pfiepnutí na úsporn reïim po urãité dobû prospû né pro uïivatele i Ïivotní prostfiedí Elektrické zabezpeãení Emise Elektromagnetická pole Emise hluku Ekologie Produkt musí b t pfiipraven k recyklaci a v robce musí mít certifikovan ekologick systém fiízení, napfi. EMAS nebo ISO Zákaz: - polymerû a prostfiedkû sniïujících hofilavost s obsahem chloru a bromu - tûïk ch kovû, napfi. kadmia, rtuti a olova. PoÏadavky obsaïené v tomto oznaãení byly vypracovány v vojov m oddûlením spoleãnosti TCO ve spolupráci s vûdci, odborníky, uïivateli a také v robci na celém svûtû. Spoleãnost TCO se jiï od osmdesát ch let zapojuje do v voje informaãní techniky zamûfiené na vût í pohodlí uïivatele. Ná systém znaãení monitorû byl zahájen v roce 1992 a nyní jej poïadují uïivatelé a v robky informaãní techniky na celém svûtû. Dal í informace naleznete na adrese Spoleãnost NEC-Mitsubishi Electric Visual Systems Corp. se v razn m zpûsobem zamûfiuje na ochranu Ïivotního prostfiedí a recyklaci povaïuje za jednu z nejvy ích priorit spoleãnosti pfii snaze o minimalizaci zátûïe pro Ïivotní prostfiedí. Zab váme se v vojem ekologicky nezávadn ch produktû a neustále se snaïíme zaji Èovat a plnit nejnovûj í nezávislé normy vydané takov mi orgány, jako je ISO (Mezinárodní organizace pro normalizaci) a TCO ( védsk obchodní svaz). Dal í informace a pomoc pfii recyklaci star ch monitorû NEC nebo Mitsubishi naleznete na na ich stránkách WWW na adrese (in Europe) nebo (in Japan) nebo (v USA). Konkrétní recyklaãní programy v dané zemi najdete na tûchto adresách: védsko - Nûmecko - Nizozemí - Japonsko - Úspora energie: Tento monitor je vybaven nejmodernûj í funkcí úspory energie. Po odeslání signálu podle standardu VESA DPMS se aktivuje úsporn reïim. Monitor pfiejde do jednoduchého úsporného reïimu. ReÏim Spotfieba energie Barevné indikátory LED Normální provoz cca 38 W Zelen úsporn reïim ménû neï 2 W Îlut Vypnuto ménû neï 0,1 W Nesvítí âesky-14
