1 DOMOVNÍ VENTILÁTORY VENTS Uživatelský manuál

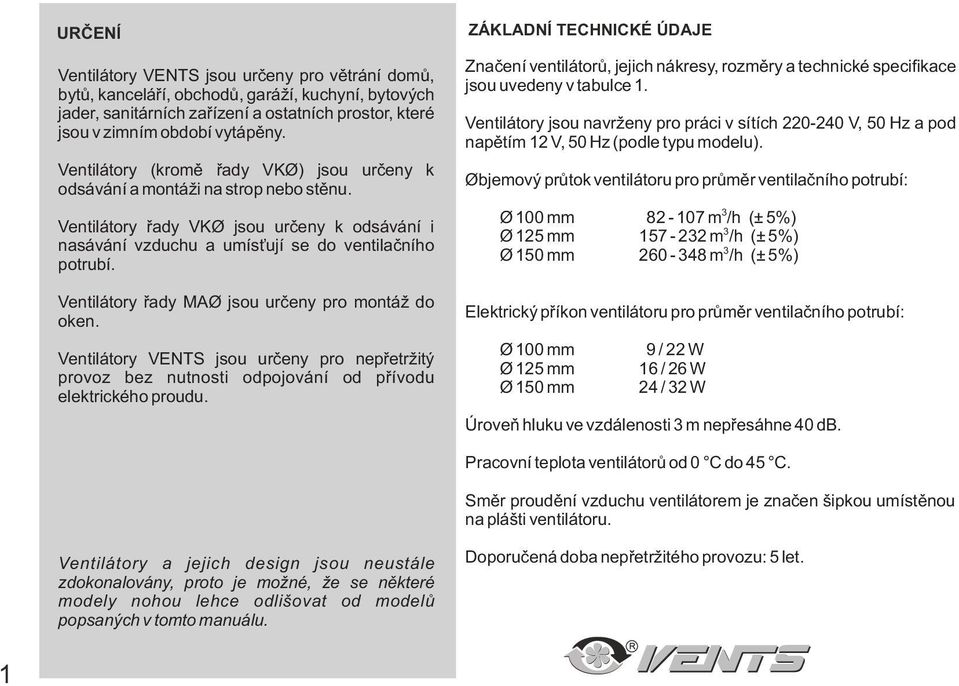

2 URÈENÍ Ventilátory VENTS jsou urèeny pro vìtrání domù, bytù, kanceláøí, obchodù, garáží, kuchyní, bytových jader, sanitárních zaøízení a ostatních prostor, které jsou v zimním období vytápìny. Ventilátory (kromì øady VKO) jsou urèeny k odsávání a montáži na strop nebo stìnu. Ventilátory øady VKO jsou urèeny k odsávání i nasávání vzduchu a umís ují se do ventilaèního potrubí. Ventilátory øady MAO jsou urèeny pro montáž do oken. Ventilátory VENTS jsou urèeny pro nepøetržitý provoz bez nutnosti odpojování od pøívodu elektrického proudu. ZÁKLADNÍ TECHNICKÉ ÚDAJE Znaèení ventilátorù, jejich nákresy, rozmìry a technické specifikace jsou uvedeny v tabulce 1. Ventilátory jsou navrženy pro práci v sítích V, 50 Hz a pod napìtím 12 V, 50 Hz (podle typu modelu). Objemový prùtok ventilátoru pro prùmìr ventilaèního potrubí: 3 O 100 mm m /h (± 5%) 3 O 125 mm m /h (± 5%) 3 O 150 mm m /h (± 5%) Elektrický pøíkon ventilátoru pro prùmìr ventilaèního potrubí: O 100 mm 9 / 22 W O 125 mm 16 / 26 W O 150 mm 24 / 32 W Úroveò hluku ve vzdálenosti 3 m nepøesáhne 40 db. Pracovní teplota ventilátorù od 0 C do 45 C. Smìr proudìní vzduchu ventilátorem je znaèen šipkou umístìnou na plášti ventilátoru. Ventilátory a jejich design jsou neustále zdokonalovány, proto je možné, že se nìkteré modely nohou lehce odlišovat od modelù popsaných v tomto manuálu. Doporuèená doba nepøetržitého provozu: 5 let. 1

3 X X X X X X X X X X X ZNAÈENÍ VENTILÁTORÙ 100, 125, prùmìr vstupního hrdla VKO, VKO1, M, MA, M1, M3, MAO1, MAO2 øada K, K1, PF, PF1, D, D1, S, S1, F, LD, LDA, X, X1 ventilátorù V - vybaven tahovým spínaèem T - vybaven èasovaèem (2-30 min) TH - vybaven èasovaèem a senzorem vlhkosti (60-90%) TP - vybaven èasovaèem a pohybovým senzorem K - vybaven zpìtnou klapkou L - motor se samomazacím kulièkovým ložiskem turbo press 12 - nízkonapì ový motor 12 V Q - motor se sníženou hladinou hluku Pøíklad použití znaèení: VENTS 125 DVTK ventilátor s prùmìrem 125 mm, D-øada, vybaven tahovým spínaèem, èasovaèem a zpìtnou klapkou 2

4 VENTS 100 VKO * VKO VENTS 125 VKO * VENTS 150 VKO * VENTS 100 VKO1 * VENTS 125 VKO1 * VENTS 150 VKO1 * VENTS 100 VKOk * VENTS 125 VKOk * VENTS 150 VKOk * VENTS 100 VKO1k * VENTS 125 VKO1k * VENTS 150 VKO1k * D D1 f h f e g *- VKO(k) a VKO1(k) - ve všech modifikacích VKO1 a** l e g h D** Typ a/a** D1 D/D** c l 100 VKO/VKO1 125 VKO/VKO1 85/119 85/ VKO/VKO1 105/ Montáž uvnitø potrubí a pøipojením z obou stran. ** -ventilátory øady VKO1 Vybaveno montážní konzolí pro ploché povrchy. 100/ / /148 Typ e g h f 100 VKOk/VKO1k VKOk/VKO1k 150 VKOk/VKO1k VENTS 100 K * VENTS 125 K * VENTS 150 K * VENTS 100 K1 * VENTS 125 K1 * *- K a K1- ve všech modifikacích VENTS 100 M3 * VENTS 125 M3 * VENTS 150 M3 * f g a b c Typ 100 K/ K K/ K1 150 K a b c/c** D e/e** / / / /19 Montáž do potrubí ze strany sacího otvoru. Vybaveno odnímatelnou møížkou K a K1" na sací stranì ventilátoru. ** -ventilátory øady K1 Typ 100 M3 125 M3 150 M3 a c D e b f g *- M3- ve všech modifikacích tabulka 1 e Montáž do potrubí ze strany sacího otvoru.

5 VENTS 100 D * VENTS 125 D * VENTS 150 D * VENTS 100 D1 * VENTS 125 D1 * VENTS 150 D1 * *- D a D1 - ve všech modifikacích a b D c/c** e Typ a b c** D e 100 D\D1 125 D\D1 150 D\D /93 114/ Montáž do potrubí ze strany sacího otvoru. ** - ventilátory øady D1 VENTS 100 M * VENTS 125 M * VENTS 150 M * *- M - ve všech modifikacích Typ a b c D e 100 M M M Montáž do potrubí ze strany sacího otvoru. VENTS 100 MA * VENTS 125 MA * VENTS 150 MA * VENTS 100 M1 * VENTS 125 M1 * VENTS 150 M1 * *- MA a M1 - ve všech modifikacích VENTS 125 MAO1 * VENTS 150 MAO1 * a a VENTS 125 MAO2 * VENTS 150 MAO2 * *- MAO1 a MAO2 - ve všech modifikacích tabulka 1 b b D e ñ å c MAO1 D g MAO2 h Typ a b c D e 100 MA\M MA\M1 150 MA\M Montáž do potrubí ze strany sacího otvoru. MA jsou vybaveny automatickým otvíráním žaluzie. Typ a b e c D g h 125 MAO MAO MAO MAO Montáž do okna. 4

6 f VENTS 100 LD/LDA * VENTS 125 LD/LDA * VENTS 150 LD/LDA * VENTS 100 LD1 * VENTS 125 LD1 * VENTS 150 LD1 * * - LD a LD1 - ve všech modifikacích VENTS 100 S * VENTS 125 S * VENTS 150 S * VENTS 100 S1 * VENTS 125 S1 * VENTS 150 S1 * * - S a S1 - ve všech modifikacích VENTS 100 PF * VENTS 125 PF * VENTS 150 PF * VENTS 100 PF1 * VENTS 125 PF1 * VENTS 150 PF1 * * - PF a PF1 - ve všech modifikacích a b a b OD/D** D D c/c** c e e b/b** Typ a b c\c** D e 100 LD\LD1 125 LD\LD1 150 LD\LD / / Montáž do potrubí ze strany sacího otvoru. ** - ventilátory øady LD1 Typ a b c\c** D e 100 S\S / S\S / S\S Montáž do potrubí ze strany sacího otvoru. ** - ventilátory øady S1 Typ a b/b** D/D** D1 100 PF\PF / / PF\PF / / PF\PF / / Montáž do potrubí ze strany sacího otvoru. ** - ventilátory øady PF1 VENTS 100 F * VENTS 125 F * g D1 Typ a b c D e 100 F 125 F D1 f g Montáž do potrubí ze strany sacího otvoru * - F - ve všech modifikacích tabulka 1

7 VENTS 100 X * VENTS 125 X * VENTS 150 X * g a D b c Typ a b c D g 100 X 125 X 150 X Montáž do potrubí ze strany sacího otvoru. * - X- ve všech modifikacích VENTS 100 X1 * VENTS 125 X1 * VENTS 150 X1 * g a D b c Typ a b c D g 100 X X1 150 X Montáž do potrubí ze strany sacího otvoru. * - X1- ve všech modifikacích table 1 6

8 Ventilátory øad M, D, D1, S1 S1, M1, M3, LD, Ld1, X, X1 mohou být dovybaveny zpìtnou klapkou. V tomto pøípadì je ventilátor o 14 mm delší. OBSAH BALENÍ a b ventilátor zpìtná klapka Balení obsahuje: ventilátor 1 ks uživatelský manuál obal šrouby 4 ks - (vyjma modelù 100,125,150 VKO/VKO1) tìsnìní 2 ks - (u modelù 125,150 MAO1/MAO2) speciální upevòovací šrouby 4 ks - (u modelù 125,150 MAO1/MAO2) D L= C + 14 SKLADOVÁNÍ A PØEPRAVA Ventilátor by mìl být skladován v originálním obalu, v chladné, suché a vìtrané místnosti pøi teplotách od +5 C do +40 C pøi relativní vlhkosti do 80% (pøi 25 C). e c ÈIŠTÌNÍ A ÚDRŽBA POZOR: Pøed každým úkonem spojeným s èištìním a údržbou se ujistìte, že je ventilátor odpojen od pøívodu elektrické energie. Pøi èištìní dbejte na to, aby žádná tekutina nepronikla k elektromotoru ventilátoru. Pøi èištìní ventilátoru použijte vždy suchý a jemný hadøík pro odstranìní prachu a neèistot z ventilátoru. Pro ventilátory øad D, LD, S, X, X1 a X3 postupujte podle obr , pro X-Star obr PRÙVODCE NASTAVENÍM HYDROSTATU Pøi zapojení ventilátoru na zkoušku ( na stole ) zapojíme svorku L fáze a svorku N- pracovní nula. Svorka LT- zatím zùstane nezapojená (povel pro spuštìní externího èasovaèe). Na ventilátoru máme dva trimery, oznaèeny jsou T a H. Trimer T nastavuje èas od 2 minut do 30 minut (tzv. èasový dobìh, který øíká ventilátoru, jak dlouho má dobíhat po uvedení do provozu).trimer H hlídá hladinu relativní vlhkosti od 60% do 90% (jakmile vlhkost dosáhne nastavené hodnoty, ventilátor se rozbìhne). Bìhem zkušebního testování nastavíme Trimery T a H do pozic T na minimální hodnotu (2 min.) a H naopak na maximum (90% relativní vlhkosti). POZOR: Trimery nastavujeme velmi citlivì, aby nedošlo k ulomení ovládacího koleèka!!! Po zapnutí ventilátoru do sítì by se mìl ihned rozbìhnout a po uplynutí cca. 2 minut opìt vypnout. Vyzkoušíme dýchnout na senzor vlhkosti (malá èerná kostièka, pøes kterou je natažen drátek) podobnì jako kdybychom chtìli orosit napø. zrcadlo v koupelnì. Pokud budete úspìšní, mìl by se ventilátor rozbìhnout. Tímto zpùsobem odzkoušíte správnou funkci hydrostatu na ventilátoru. Po té již staèí Trimer H stáhnout na požadovanou procentní mez, pøi které budete chtít, aby se ventilátor zapínal. Odzkoušet to mùžete stejným zpùsobem. Svorka LT slouží k externímu zapínání ventilátoru bez senzoru vlhkosti (znamená, to že funkèní je pouze èasový dobìh, který zaèíná odpoèet po odpojení napìtí od této svorky). V praxi to znamená, že napø. vejdete do místnosti, rozsvítíte svìtlo a ventilátor se rozbìhne rovnìž, odejdete z místnosti, zhasnete svìtlo a ventilátor bìží dál dle vámi nastavené doby. 7

9 MONTÁŽ A PØIPOJENÍ VENTILÁTORU POZOR: Pøed provádìním všech montážních prací na ventilátoru odpojte ventilátor od pøívodu elektrického proudu. Práce by mìl provádìt vyškolený pracovník - nejlépe elektrikáø. Pøipojení ventilátoru k napájení provádìjte pomocí svorkovnice, dbejte na to, aby mezi kontakty byl dodržen odstup alespoò 3 mm. Smìr pøívodu vzduchu musí odpovídat smìru proudìní vzduchu ventilátorem vyznaèeném šipkou na krytu ventilátoru. Domovní ventilátory jsou urèeny pro montáž uvnitø potrubí (øada VKO a VKO1- pøipojí se obìma konci k potrubí pomocí stahovacích páskù nebo svorek), do oken (øada MAO1/MAO2) a do otvorù ve vzduchovém potrubí, na zdi a stropy (ostatní øady ventilátorù obr. 10) pomocí pøiložených hmoždinek a šroubù. Pokud je nezbytné zamezit pøístupu k rotoru a lopatkám ventilátoru, lze ventilátor opatøit ochranným krytem, møížkou a pod. Montáž a pøipojení jednotlivých typù ventilátorù je popsáno v tabulce 2. Schématické nákresy ventilátorù a popisy souèástí jsou uvedeny na obr Oznaèení VENTS VKO VENTS VKO1 VENTS K VENTS K1 VENTS PF VENTS PF1 VENTS F VENTS M VENTS M1 VENTS M3 VENTS MA VENTS MAO1 VENTS MAO2 VENTS D VENTS D1 VENTS S VENTS S1 VENTS LD/LDA VENTS LD1 VENTS X VENTS X1/X3 VENTS X-STAR Montáž a pøipojení ventilátoru Odstraòte ochrannou møížku (vyjma modelu VKO). Sundejte ochranný kryt. Pøívodní kabel protáhnìte otvorem 3, odizolujte jednotlivé kabely v délce 7-8 mm. Pøipojte je do svorkovnice 4 a pøitáhnìte šrouby. Zajistìte kabel pomocí spony 2. Znovu pøipevnìte ochranný kryt a møížku. Odstraòte ochrannou møížku (vyjma modelu VKO). Sundejte ochranný kryt. Pøívodní kabel protáhnìte otvorem 3 (nejprve je nutné odstranit plastový výlisek), odizolujte jednotlivé kabely v délce 7-8 mm. Pøipojte je do svorkovnice 4 a pøitáhnìte šrouby. Zajistìte kabel pomocí spony 2. Znovu pøipevnìte ochranný kryt a møížku. Odstraòte ochrannou møížku (vyjma modelu VKO). Sundejte ochranný kryt. Pøívodní kabel protáhnìte otvorem 3 (nejprve je nutné odstranit plastový výlisek), odizolujte jednotlivé kabely v délce 7-8 mm. Pøipojte je do svorkovnice 4 a pøitáhnìte šrouby. Zajistìte kabel do drážky v pouzdru ventilátoru a zajistìte. Montáž øad D, LD, LDA, S, X, X1 a X3 viz. obr , pøipojení obr , pro øadu X- STAR je vyobrazení montáže a pøipojení na obr Na obr. 40 je vyobrazeno pøipojení ventilátoru a svìtla na jeden vypínaè nebo pøipojení ventilátoru a svìtla ke dvìma vypínaèùm. tabulka 2 8

10 pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení M, M3 - ventilátory s odnímatelným krytem. 4 obrázek obrázek pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - èasovaè/ èasovaè se senzorem vlhkosti 7 - tahový spínaè M, M3 - ventilátory s odnímatelným krytem. Modely: T, TH, V, VT, VTH 1 - pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - èasovaè a pohybový senzor 7 - potenciometr T. M, M3 - ventilátory s odnímatelným krytem. Modely: TP POZOR pro ventilátory se senzorem pohybu Pøední kryt ventilátoru mùže být sejmut pouze ze strany pohybového senzoru! 9 obrázek 3

11 VKO, VKO1, K, K1, PF, PF1, F - ventilátory s odnímatelným krytem pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení obrázek D, D1, S, S1, LD, LD1, X, X1, - ventilátory s odnímatelným krytem 1 - pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - aretace sí ky obrázek 5 obrázek D, D1, S, S1, LD, LD1, X, X1, - ventilátory s odnímatelným krytem Modely: T, TH, V, VT, VTH 1 - pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - aretace sí ky 7 - tahový spínaè 8 - potenciometr T; 9 - potenciometr H. 10

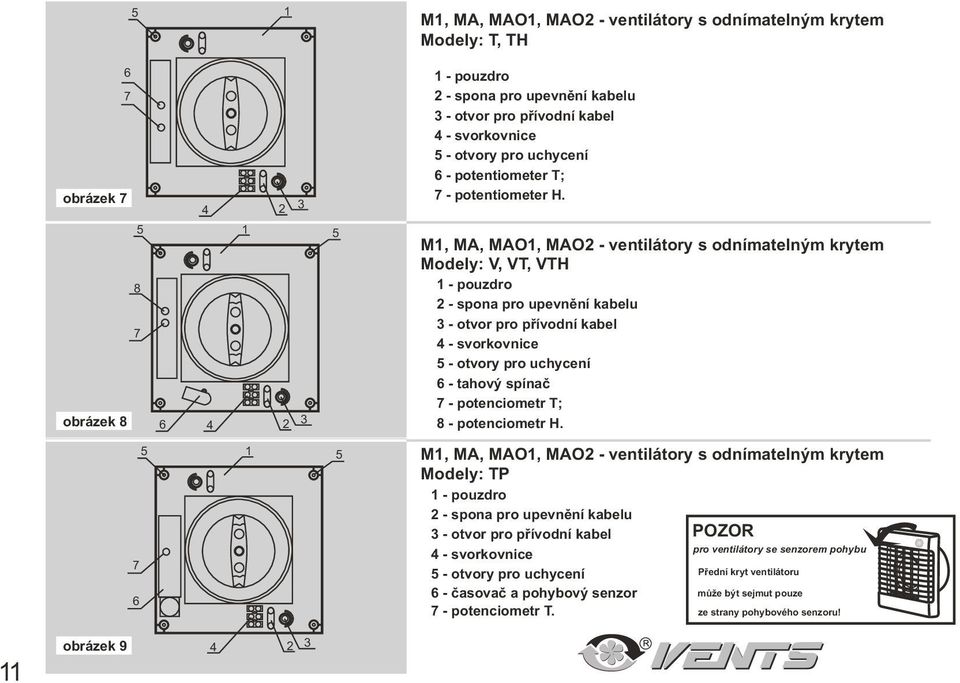

12 5 1 M1, MA, MAO1, MAO2 - ventilátory s odnímatelným krytem Modely: T, TH 6 7 obrázek obrázek pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - potentiometer T; 7 - potentiometer H. M1, MA, MAO1, MAO2 - ventilátory s odnímatelným krytem Modely: V, VT, VTH 1 - pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - tahový spínaè 7 - potenciometr T; 8 - potenciometr H M1, MA, MAO1, MAO2 - ventilátory s odnímatelným krytem Modely: TP 1 - pouzdro 2 - spona pro upevnìní kabelu 3 - otvor pro pøívodní kabel 4 - svorkovnice 5 - otvory pro uchycení 6 - èasovaè a pohybový senzor 7 - potenciometr T. POZOR pro ventilátory se senzorem pohybu Pøední kryt ventilátoru mùže být sejmut pouze ze strany pohybového senzoru! 11 obrázek

13 Obrázek 10 12

14 D, LD, LDA, S, X, X1, X3 L N S

15 D, LD, LDA, S, X, X1, X D, DV, LD, LDV, LDA, LDAV, S, SV, X, XV, X1, X1V, X3, X3V L N S2 S2 L N

16 DVT, DVTH, LDVT, LDVTH, LDAVT, LDAVTH, SVT, SVTH, XVT, XVTH, X1VT, X1VTH, X3VT, X3VTH L N L N - T + - H + 2min 30min 60% 90% DT, DTH, LDT, LDTH, LDAT, LDATH, ST, STH, XT, XTH, X1T, X1TH, X3T, X3TH N L S2 S2 N LT L - T + - H + 2min 30min 60% 90%

17 D, LD, S, X1, X3 L N S

18 D, LD, S, X1, X X star L N S

19 100 X star 125 X star 150 X star 100 X star X star X star

20 X star L N L N S1 S1 S2 L N L L N L

21 X star X star 150 X star 100 X star X star X star X star L N S

22

23 BEZPEÈNOSTNÍ POKYNY POZOR: Pøed provádìním všech montážních prací na ventilátoru odpojte ventilátor od pøívodu elektrického proudu. Práce by mìl provádìt vyškolený pracovník - nejlépe elektrikáø. Pøed samotnou montáží se ujistìte, že v tìle ventilátoru nejsou žádné pevné pøedmìty, lopatky ventilátoru nejsou nièím blokovány, a že ve vzduchovém potrubí nejsou žádné pøedmìty, které by mohly ponièit ventilátor. Výrobek nepoužívejte k jiným úèelùm než pro které je urèen. Výrobek nijak nepøizpùsobujte ani nemìòte. Udržujte mimo dosah dìtí. Ovládat ventilátor by mìli pouze osoby k tomu mentálnì a fyzicky zpùsobilé. Výrobek nesmí být používán ve výbušném a hoølavém prostøedí. Zamezte prùniku kouøe, sazí, oxidu uhelnatého a jiných nebezpeèných toxinù do pøívodního potrubí ventilátoru. Výrobek nikdy nezakrývejte ani na nìj nic nepokládejte. ZÁRUÈNÍ PODMÍNKY Výrobce prohlašuje, že jím dodávaný výrobek splòuje veškeré podmínky stanovené normami: 2004/108/EC, 89/336/EEC, 2006/95/EC, 73/23/EEC a 93/68/EEC pro elektrická zaøízení. Výrobek byl øádnì otestován podle výše uvedených norem a splòuje veškeré požadavky pro jeho bezpeèné používání. Záruka se nevztahuje na poškození výrobku zpùsobené jeho pøipojením k jinému napìtí, než je stanoveno pro daný model výrobku. Výrobce zaruèuje funkènost výrobku po celou dobu jeho záruèní lhùty tj. po 24 mìsícù, pokud jsou dodrženy všechny pøepravní, skladovací, instalaèní a funkèní podmínky stanovené tímto návodem k použití. Pokud není na záruèním listu potvrzeno datum prodeje, poèíná záruèní lhùta dnem výroby. V pøípadì reklamace v dobì záruèní lhùty má zákazník právo na bezplatnou opravu výrobku. Pokud toto není možné, pak na jeho výmìnu. Toto se nevztahuje na poškození zpùsobené neodbornou montáží, zapojením, mechanickým nebo jiným zavinìným poškozením výrobku. Výrobce neodpovídá za škody zpùsobené na výrobku, majetku nebo zdraví neodbornou manipulací, zapojením nebo jiným hrubým zacházením s výrobkem. Pokud výrobek pøestane sloužit, mìl by být recyklován. Nevyhazujte nepoužitelný výrobek do bìžného komunálního odpadu. 22

24 ZÁRUÈNÍ LIST Kontrolní razítko D LD LDA S X X Turbo Press V Ò 12 Í Q Vyrobeno dne: Prodejce (jméno, razítko a podpis prodejce) X3 L X star Datum prodeje:
