1 Efektivní ovládání výrobních procesů Vizualizační system SCADA WinCC V7.4 a WinCC Professional a jeho nadstavby Siemens TIA na dosah Video

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana 2

3 TIA na dosah Strana 3

4 SIMATIC HMI SCADA Software Spektrum produktů Komplexnost aplikace WinCC OA (Open Architecture) WinCC V7 pro velké/ široce distibuované aplikace Flexibilní procesní vizualizace s možností zákaznického přispůsobení pro středně až velké aplikace Standardní procesní vizualizace se spoustou nadstaveb (options) WinCC Professional (TIA Portal) pro malé až středně velké aplikace vizualizace v blízkosti strojů od panelů až po PC (single-user a multi-user systémy) Široce distribuované redundandní systémy s až 2048 servery > 1,5 milionu tags Podporuje také Linux, Solaris a Oracle Platforma pro zákaznicky specifická řešení Postupně rozšiřitelné pro až 18 klient/server systemů Připraveno pro použití se standardními Microsoft produkty Rozšiřitelné pomocí nadstaveb (options) Otevřený standard Integrováno v SIMATIC TIA Portal Vynikající spolupráce se SIMATIC PLC Projekty od panelů až po multi-user systémy Strana 4

5 Obsah Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool Strana 5

6 Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool WinCC Professional V15 Novinky Strana 6

7 TIA Portal V15 - RT Professional Connections na S7-1500/1200 Zvýšení počtu connections nas7-1500/s PLCs Max. 128 S7-1500/S může být připojeno na RT Professional Max. 64 S7-300/400 může být připojeno na RT Professional Příklady konfigurací: 64x S7-300s a 64x S7-1500s až 128 PLCs 100x S7-1500s a 28x OPC UA Clients Strana 7

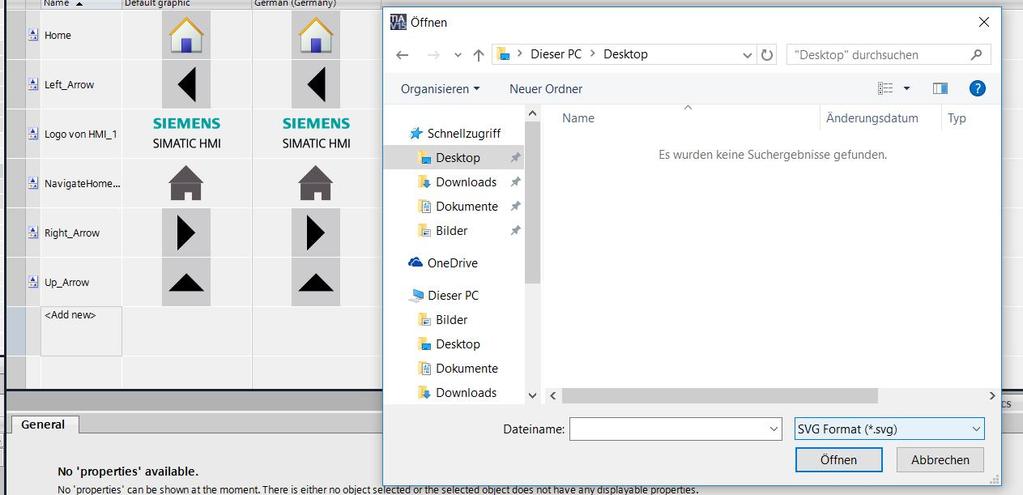

8 TIA Portal V15 - RT Professional Nový grafický formát Podpora statického SVG (Scalable Vector Graphic): Změna velikosti objektu bez změny kvality Strana 9

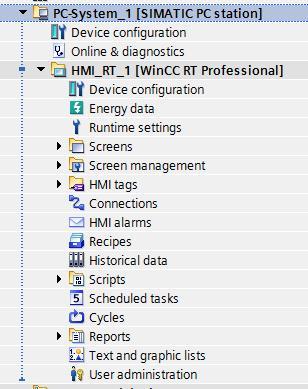

9 TIA Portal V15 - RT Professional OPC UA Client Vytvořit nové connection s OPC UA communication driver OPC Server URL: opc.tcp://[hostname]:port encryption Otevřít connections Strana 10

10 TIA Portal V15 - RT Professional SiVArc Library Face Plates SiVArc Screen type Automatické generování HMI variables, screens, screen items a text lists, založené na existujícím PLC programu Screen Items Text list Nové ve V15 Generování alarmů pomocí alarm rule editoru: Bitové a analogové alarmy, classes a groups. Nová ScreenItems: TrendControls F(t) PLC-Program Function block (FB/FC) Data block(db) Visualization SiVArc Rules Screen rules Tags rules Text list rules Library rules Alarm rules Template screens pro panely a RT Screen Advanced: copy z Library a přiřazení k Screen Items obrazovce Tags / -table Text list Strana 11 Alarms

11 WinCC V7.4 SP1 Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool Novinky Strana 12

12 WinCC V7.4 SP1 Novinky Základní informace Installation Notes WinCC 7.4 SP1 Podporované operační systémy Windows 7 SP1 32bit & 64bit (Professional / Enterprise / Ultimate) Windows 8.1* 32bit & 64bit (Professional / Enterprise) Windows 10* 64bit (Professional / Enterprise) Windows 10* 64bit LTSB (Long Term Servicing Branch) Windows Server 2008 R2 SP1 64bit (Standard) Windows Server 2012* R2 64bit (Standard & Datacenter) Windows Server 2016* 64bit (Standard & Datacenter) Windows Embedded Standard* 7 (pouze v kombinaci s WES7 IPC s embedded edition packaging od firmy SIEMENS) Release Notes Podpora MS Office 2007 SP2, 2010, 2013 & Microsoft Office 2016 (32bit) Strana 13 *not approved for integrated operation in SIMATIC Manager (Engineering Station) V7.4 Nové ve V7.4 SP1

13 WinCC V7.4 SP1 Novinky Kompatibilita Základní kompatibilita Podpora Microsoft Office 2007 SP2, 2010, 2013 & 2016 (32bit) Kompatibilita s Information Server & Process Historian o WinCC V7.4 o WinCC V7.4 SP1 s IS/PH 2014 SP1 Upd1 / SP2 Updx s IS/PH 2014 SP2 Upd3 (Od WinCC V7.4 SP1, PH-Ready a IS-Ready nejsou dodávány v WinCC setupu. Instalace musí být provedena z PH / IS instalačního DVD na WinCC stanici) Kompatibilita se SIMATIC Net WinCC V7.4 WinCC V7.4 SP1 na SNet V13 SP2 na SNet V14 / V14 SP1 (SIMATIC Net V14 je dodáván společně s SIMATIC WinCC V7.4 SP1. Pro instalaci na Windows Server 2016 je požadován SIMATIC Net V14 SP1. WinCC může běžet na virtualization server ESXi 5.x, 6.0, 6.5 & Hyper-V 2012 Strana 14 V7.4 New in V7.4 SP1

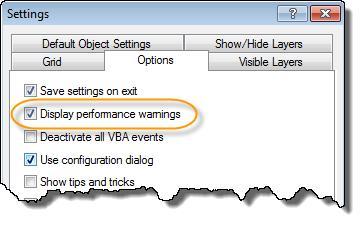

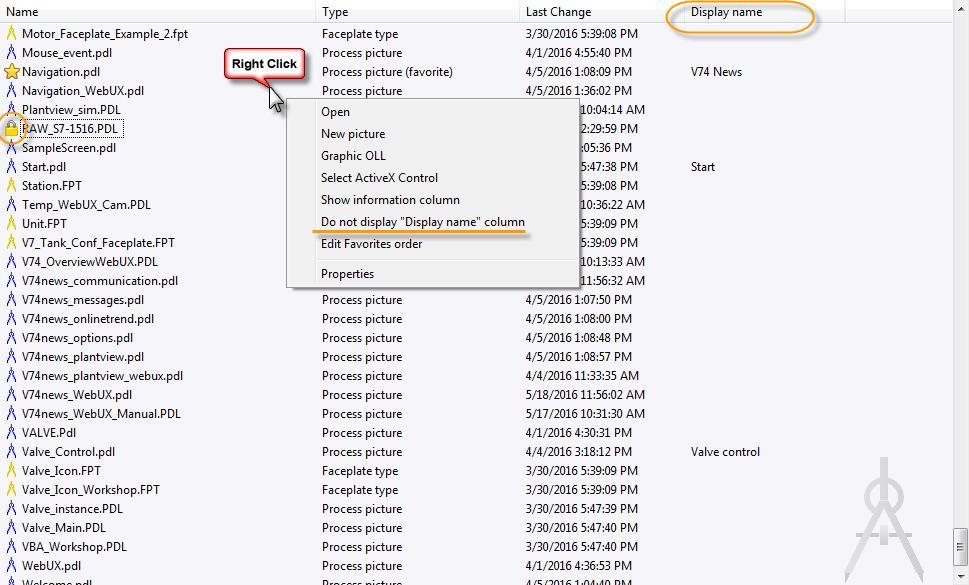

14 WinCC V7.4 SP1 Novinky WinCC Explorer WinCC Graphics Designer od V7.4 Kopírování cesty na projekt pomocí clipboardu V title bar WinCC Exploreru pomocí pravého tlačítka myši "Copy project path to clipboard Zablokování přístupu na obrazovky pomocí hesla Obrazovky, které jsou blokovány heslem, jsou označeny symbolem zámečku. Strana 17

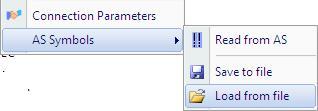

15 WinCC V7.4 Novinky S a S komunikace Overview about the functionality Cyklické čtení tagů Absolutní & Symbolické adresování Program alarm Podpora full text alarms jako RT Prof V14 Password protection Podpora S s konfigurací WinCC Server-Client Podpora S Software Controller (S7-1507S) Podpora byte data blocks (raw-data) v S kanálu přes scripting (sub-function of raw-data-communication S7-300/400 via byte-array) Navýšení počtu connection na 128 pro komunikaci s S PLC System diagnostic objekt pro nová PLC s WinCC SysDiagControl (Diagnose Viewer Control) Nový kanál ve V7.2 Nové ve V7.3 Použití S7-1200/S tags ve WinCC: Export / Import Function (pouze pro absolutní adresování) 1) Export tagů z TIA Portalu 2) Import do WinCC přes WinCC Configuration Studio Load the AS Symbols (tags a alarms) Offline import nakonfigurovaných dat ztia Portal (i symbolické adresování) Setup Pre- / Suffix jako default value pro každé connection Strana 21 Nové ve V7.4 Nové ve V7.4 SP1

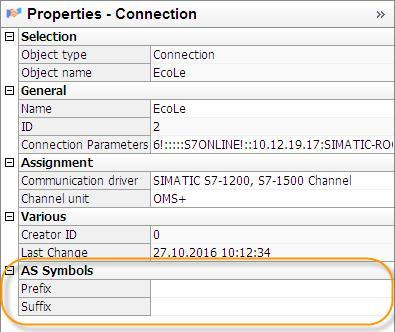

16 WinCC V7.4 Novinky S a S komunikace Možnost vytvoření až 128 connections na S PLC SIMATIC S7-1200: až 32 connections (64 connection ve WinCC 7.4 SP1) SIMATIC S7-1500: až 128 connections The maximum possible number of connections is limited by the available system resources and their performance data, particularly CPU, RAM, Ethernet connection Product Version MLFB SOFTNET-IE S7 Lean pro až 8 connection V13 (included in WinCC) SOFTNET-IE S7 pro až 64 connection V13 6GK1704-1CW13-0AA0 SOFTNET-IE S7 Extended pro až 128 connection V13 6GK1704-1BW13-0AA0 Strana 22

17 Optiony Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool WebUX Strana 26

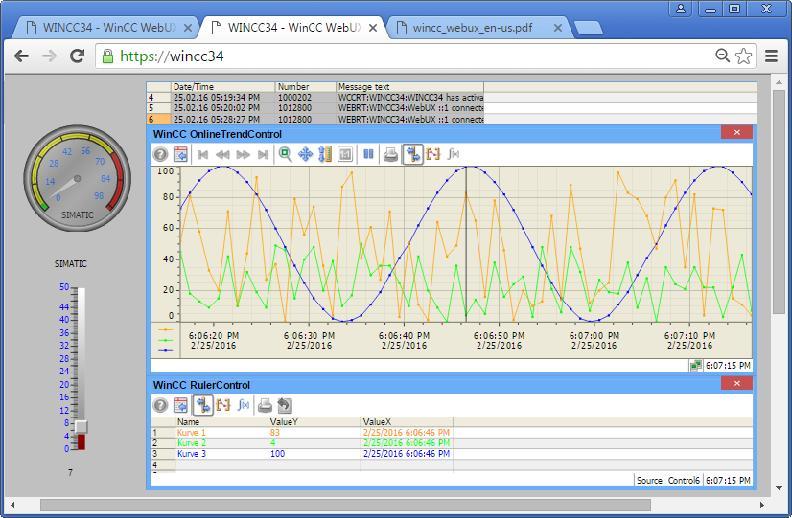

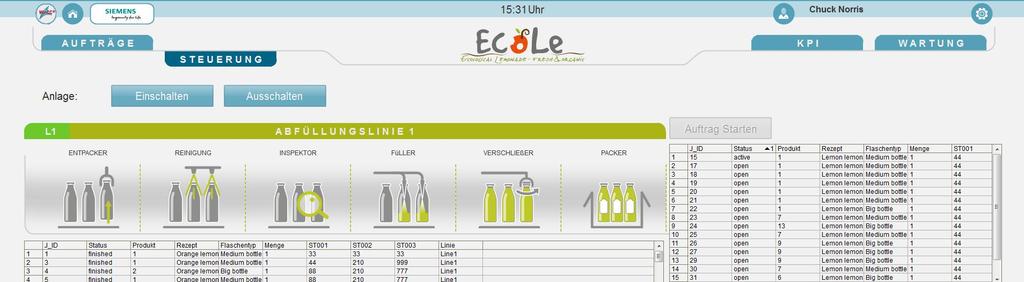

18 WebUX Basic Panel 2nd Comfort Panel Runtime Advanced Runtime Professional WebUX Web User Experience Pro použití na Smartphones, tabletech, PC a na jiných zařízeních s HTML5 Browserem ƒ Přístup přes HTTP nebo HTTPS a SSL certifikát ƒ Kompatibilní se SIMATIC Logon ƒ Multi-Touch Zoom & Pan pro WebUX Controls ƒ Žádná instalace a údržba na zařízení Strana 27

19 WebUX Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional WebNavigator WebUX Plná funkcionalita Nutnost instalace na straně klienta ActiveX-Plugin Požadované použití Internet Exploreru Nenáročné na inženýrskou práci Nízké náklady na údržbu Operating a monitoring přes WWW Look & Feel jako WinCC Standard Podporovány standardy internetového zabezpečení Částečně omezená funkcionalita Žádná instalace a údržba Volný výběr zařizení a prohlížeče Nenáročné na inženýrskou práci Zaměřeno na mobilní zařízení The options WebUX and WebNavigator complement each other and can be used parallel Strana 28

20 WebUX Konfigurace Konfigurace WebUX ve 4 krocích Instalace a konfigurace Internet Information Service website Vytvoření obrazovek v Graphics Designer Uživatel a jeho práva v UserAdministratoru Připojení k WinCC pomocí jakéhokoli prohlížeče Strana 29

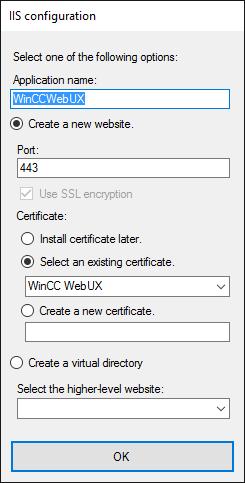

21 WebUX Instalace WebUX server vyžaduje Microsoft Internet Information Service (IIS). Enable the settings listed for the IIS. (WWW Services > Common HTTP Features or Shared HTTP Features) HTTP error, HTTP redirect, Standard document & Static content (WWW Services > Performance Features) Compression of dynamic content & Compression of static content (WWW Services > Application Development Features - only for Windows 8.1 / Windows Server 2012) WebSocket protocol Poté, co je WinCC a WinCC/WebUX nainstalován, tak WinCC WebUX Configurator otevře následující úlohy: Konfigurace Microsoft Internet Information Service Nastavení Web serveru Implementace bezpečnostních certifikátů Vytvoření virtuálního adresáře Strana 30

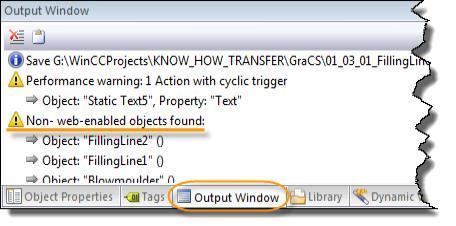

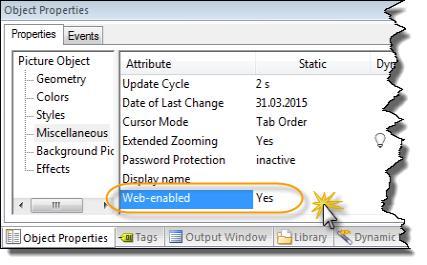

22 WebUX Graphics Designer Engineering pro WebUX WinCC Graphics Designer Označit "Web-enabled" object property pro obrazovku, která se má zobrazit ve WebUX Podpora z Graphics Designer analysis (Output Window) Pokud je obrazovka označena jako web-enabled, pak jsou vlastnosti objektů kontrolovány Pozor: Je nutno aktivovat: "Tools > Settings > Options > Display performance warnings". Pro každou obrazovku jsou zobrazeny objekty, které nelze zobrazit ve WebUX (Double-click on the entry in the output window to edit the objects) Strana 31

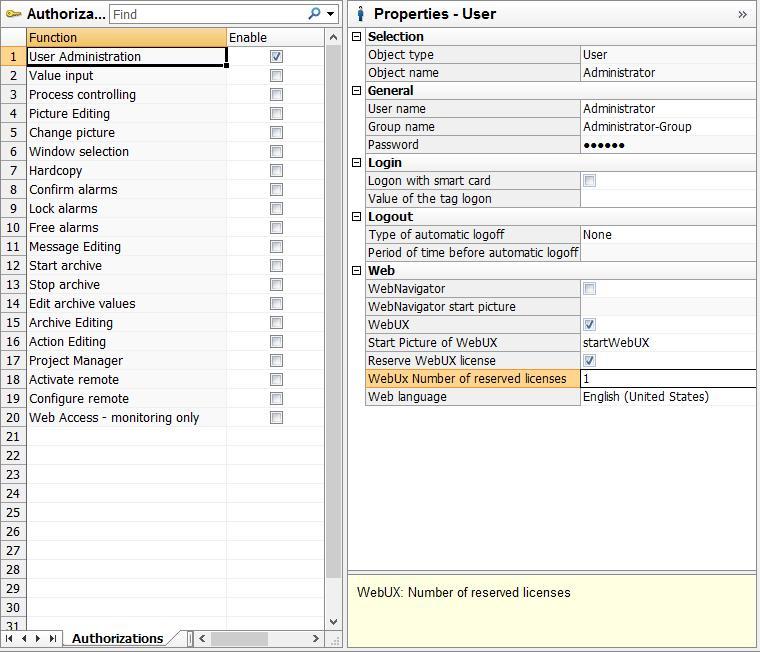

23 WebUX User Administration Vytvoření WebUX users ve WinCC User Administrator: 1. Aktivujte "WebUX" option v user properties. 2. Vyberte start picture ze seznamu obrazovek, které jsou označeny "Web-enabled". 3. Výběr Runtime language. (Runtime language nelze změnit ve WebUX clientu) 4. Pokud má user omezení na read-only, označit autorizaci level 1002 "Web access - monitoring only". 5. Pokud má být garantovaný okamžitý přístup, aktivujte volbu "Reserve license. Strana 32

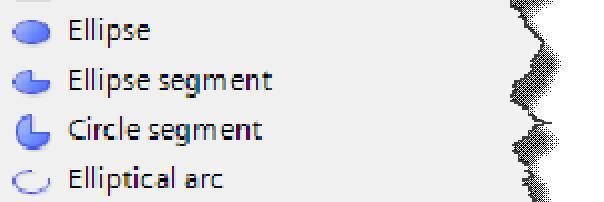

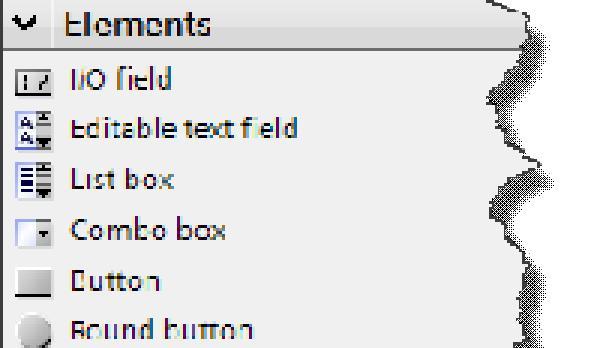

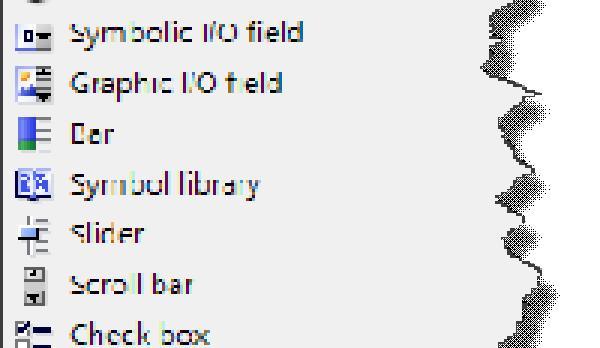

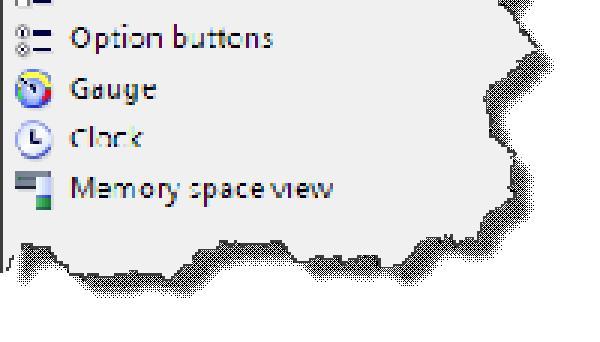

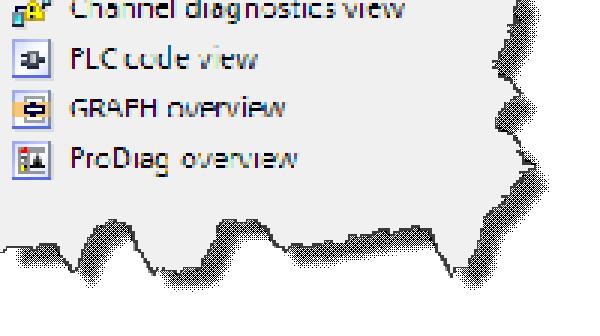

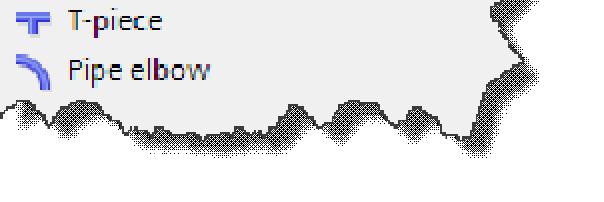

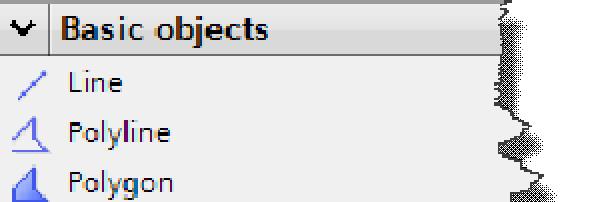

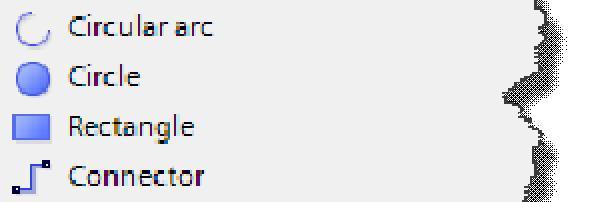

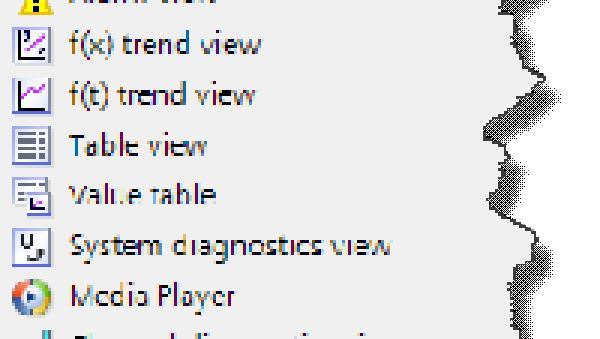

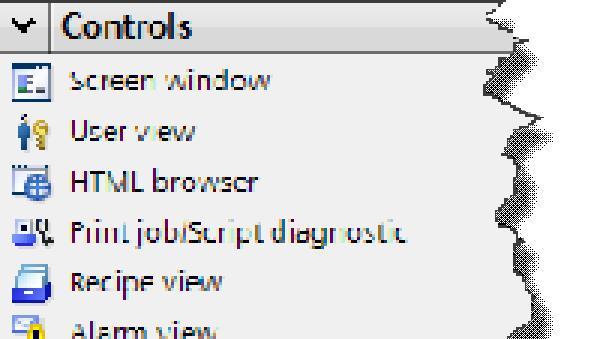

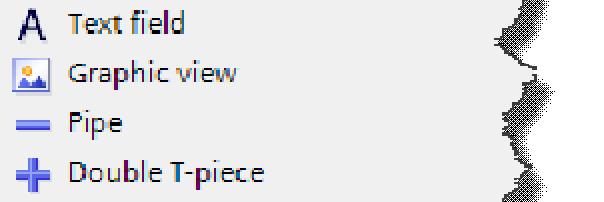

24 Novinky WinCC Professional V14 Option WebUX podporované objekty a controls ve WebUX Basic objects Elements Controls Faceplates Support of all graphic formats Strana 33

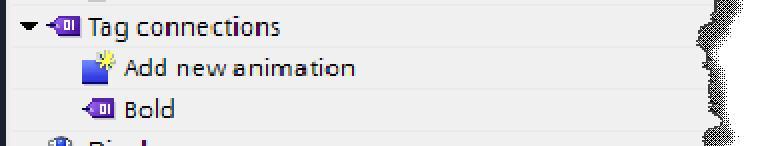

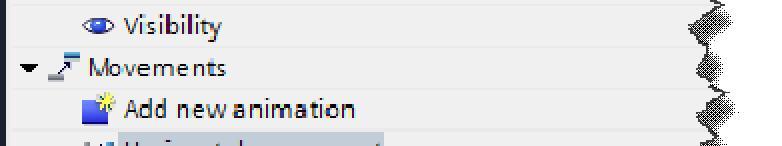

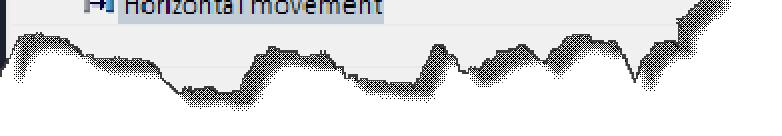

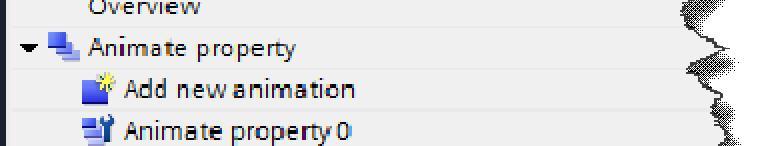

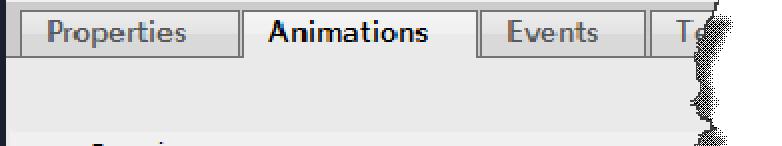

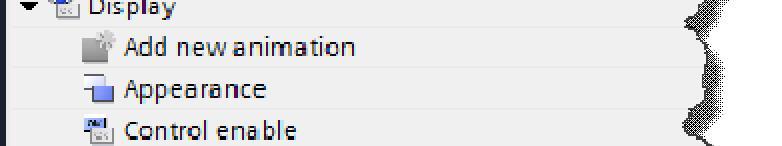

25 Novinky WinCC Professional V14 Option WebUX - Podporované animace a scripty ve WebUX Animations WebUX WebNavigator VB Scripts - Global - At properties - At events C Scripts Scheduled tasks VB & C Scripts - Global - At properties - At events Scheduled tasks Strana 34

26 WinCC V7.4 Scalability Configuration principle & function tasks Supported functions of WebUX and restrictions compared to WinCC Runtime All touch gestures supported by WinCC can be use on WebUX device But touch operation is not optimized e.g. for special mobile phones Design settings are not supported The WebUX uses an own design specialized for HMTL5 with standard color scheme. The object are shown according to the respective settings instead. Not all objects or properties are supported for graphic objects Not all controls or functions are supported for WinCC ActiveX controls Limitation of dynamization: Global script: ANSI-C is not supported. Global script: VBScript is supported with restrictions. Dynamics dialog: Restrictions for complex formulas or scripts. Dynamization via the Dynamic Wizard is not supported. All unsupported objects are hidden in WebUX. Strana 35

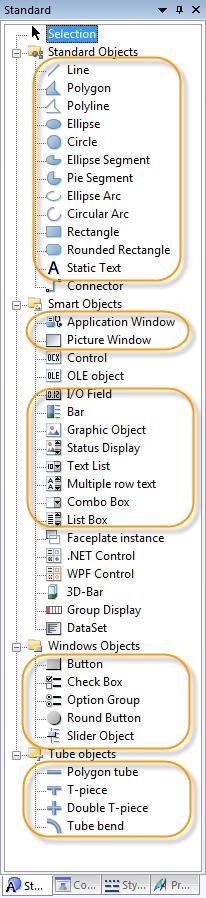

27 WinCC V7.4 Scalability Configuration principle & function tasks Supported graphics objects of WebUX All standard objects except for "Connector For dynamized user objects connected by means of the "Connector" object, dynamizations are not displayed via WebUX. The connector is handled in the same way as the static object "Line". The ends of a line can have a different design. Application window - can only be used for script diagnostics. The "Application" property is not supported Picture window - without property window mode, monitor number, independent window & Menu/Toolbar configuration I/O field - without property clear on new input (Internet Explorer only), apply on full input, clear on invalid input & limited cursor movement Bar Graphic Object - without property picture referenced Status display - without property basic picture transparent color & basic picture referenced & flash picture referenced Text list - maximum of 512 entries & no text reference function Multi-line text - no input possibility Combo box & list box - maximum of 512 entries All windows objects without property picture on referenced, picture off referenced, picture deact. referenced, visualize tag status, high limit color & low limit color All tube objects Strana 36

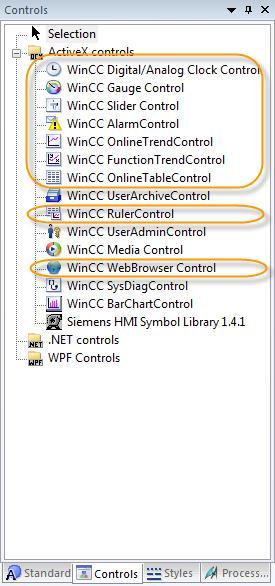

28 WinCC V7.4 Scalability Configuration principle & function tasks Supported functions of WinCC ActiveX controls on WebUX Most ActiveX controls are executable as Web controls in WebUX Not supported in general are the object events WinCC Alarm Control (no support of message blocks like daylight saving/standard time, archiving, logging, class priority, frequency, sum +/-, sum +/*1, sum +/*2, sum +/+, average +/-, average +/*1, average +/*2, average +/+, apply project settings, acknowledging a central signaling device, configuration of the filter & the lock list in Runtime, user-defined sorting of the displayed messages, paging through long-term archive list, the contents of each of the "Class", "Type", "Date" and "Time" columns are displayed in one common column) WinCC OnlineTrend Control (trend selection not possible, no user scaling, no display of trend type display values and color coding of a value with uncertain status) WinCC FunctionTrend Control (trend selection and data from user archives are not possible) WinCC OnlineTable Control & WinCC Ruler Control These controls also without function of exporting runtime data, online configuration in runtime, operator authorization for the key functions in the toolbar, configuring the key functions of the toolbar in Runtime, time base in Runtime the local time zone is always displayed, regardless of the project properties, print function, VBScript: no methods WebBrowser Control (only HTTPS connections are possible, the browse dialog for locating the URL is not offered, depending on the Web browser, unsupported buttons and functions are grayed out) WinCC Digital/Analog Clock Control (no function of selection border & foreground color) WinCC Gauge Control (no support of maximum angle, minimum angle, background color, background graphic, background style, inner frame, outer frame, frame width, border width, scale center point size, frame color, frame picture, frame scale, decimal point, dial offset, dial text offset, dial width ) Strana 37

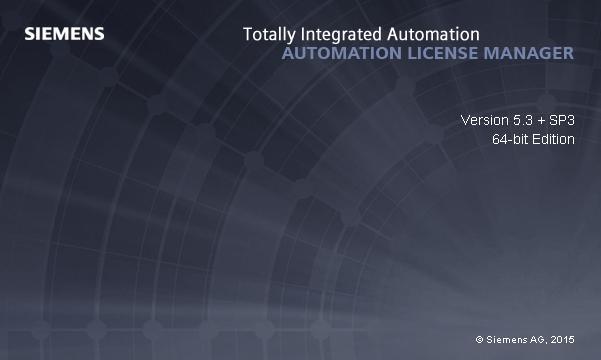

29 WebUX licence WebUX licencování Tento option lze použít okamžitě WinCC/WebUX basic package je součástí WinCC RT Jedna licence WinCC WebUX Monitor je v ceně WinCC RT WebUX Client WeboUX clients jsou licensováni na WebUX serveru. Na WebUX clientovi není potřeba žádná licence. WebUX Server WebUX server je instalován na WinCC systému Použití licencí Licence pro WebUX jsou nezávislé na verzi a je možné je kombinovat. Jsou sčítatelné. Dva druhy licencí: monitoring a /nebo operating. Na jednom WebUX serveru lze použít oba druhy licencí paraelně Varianty licencí 1, 3, 10, 30 and 100 clients. (Pokud jste provedli upgrade z WebUX V7.3, kde mohli být také licence pro 5 / 25 / 50 / 150 clients. Ty je možné také použít.) Strana 44 Pokud je to povoleno, tak lze pro WebUX použít i licenci z WebNavigatoru

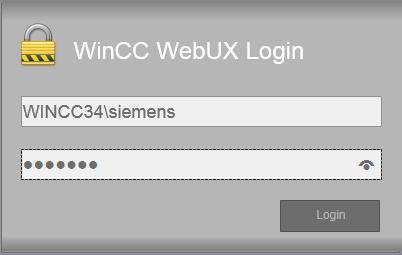

30 WebUX Novinky V7.4 Správa uživatelů přes SIMATIC Logon System events pro přihlášení a odhlášení uživatele Použití central color palette Online status display pro použité licence Dynamic dialogs je automaticky předělán na VB script Rozšíření podpory Graphics Designer objektů: Application window (for the script diagnostics), Bar object, the "Operator message" object property is supported for all objects, the "Operator Activities Report" object property is supported for an I/O field. Podpora následujících WinCC controls: Alarm Control, OnlineTable Control, OnlineTrend Control, FunctionTrend Control, Ruler Control, Slider Control, Digital/Analog Clock Control, Gauge Control, WebBrowser Control V7.4 Strana 45 DF FA S SUP HMI Nové ve V7.4 SP1

31 Optiony Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool Connectivity Pack Strana 46

32 WinCC V7.4 Openness - OPC (Server: část Connectivity Pack) Přístup na WinCC data přes OPC & WinCC OLE-DB MES ERP MES VB (.Net), C# VB Script, VBA Online data access to variables Online messages Data access to historical data Database access through 3 rd party application )* )* )* OPC UA Server (DA, AC, HA) (Unified Architecture) OPC DA (Client) OPC XML DA (Server/Client) OPC A&E (Server) OPC (historical) A&E (Server) OPC HDA (Server) WinCC OLE-DB WinCC/Connectivity Pack SIMATIC WinCC MS SQL Server Data Access Strana 47 e.g. 3.rd party controller DF FA S SUP HMI

33 WinCC/Connectivity Pack Příklad použití Příklad uložení přůmerné hodnoty tagu Analog za posledních 60 minut do tagu Analog_prumer -Cíl: Zobrazit v aplikačním okně průměr hodnoty tagu Analog za posledních 60 minut -Požadavky: WinCC, Connectivity Pack, online archiv WinCC -Stačí pouze vytvořit tlačítko, které zavolá proceduru avg60m -Skript pro zavolání procedury: Strana 48

34 WinCC/Connectivity Pack Příklad použití Strana 49

35 WinCC/Connectivity Pack Příklad použití Strana 50

36 Optiony Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool Industrial Data Bridge Strana 51

37 SIMATIC WinCC IndustrialDataBride 7.4 Standardní rozhraní do IT systémů Použití Propojení automatizačního světa se světem IT Integrace systémů od různých výrobců pomocí využití standardních rozhraní (OPC, SQL, OLE DB...) Snadná konfigurace, která používá standardní rozhraní, bez nutnosti znalosti programování YouTube: Industrial Databridge τ Jednoduchá rychlá konfigurace (bez programování) bez chyb Obousměrný datový přenos jednotlivých dat nebo celých datových bloků s vysokou rychlostí Cenové úspory (rychlé, bez chyb, standardní rozhraní) Připojení na externí databáze jiných aplikací Strana 52

38 SIMATIC WinCC IndustrialDataBride 7.4 Přehled datových odběratelů a poskytovatelů Provider (zdroj dat) υ MS Access 2003, 2007, 2010, 2013 υ MS SQL Server 2005, 2008, 2008R2, 2012, 2014 υ MySQL 3.5, 5.1, 5.5, 5.6, 5.7 υ Oracle 8i, 10g, 11g 12c Release 2, 12c υ OPC Data Access 3.0 υ OPC XML 1.0 υ Send / Receive υ WinCC OLE DB 7.2, 7.3, 7.4 υ WinCC UserArchive 7.2, 7.3, 7.4 υ WinCC RT Professional V13 SP1 (via OLE DB Provider) Consumer (cíl dat) υ MS Access 2003, 2007, 2010, 2013 υ MS SQL Server 2005, 2008, 2008R2, 2012, 2014 υ MySQL 3.5, 5.1, 5.5, 5.6, 5.7 υ Oracle 8i, 10g, 11g, 12c Release 2, 12c υ MS Excel 2003, 2007, 2010, 2013 υ OPC Data Access 3.0 υ OPC XML 1.0 υ IDB OPC Server υ Send / Receive υ WinCC UserArchive 7.2, 7.3, 7.4 υ Configurable file editor TXT / HTML / XML Strana 53

39 SIMATIC WinCC IndustrialDataBride 7.4 Přehled datových odběratelů a poskytovatelů na WinCC υ OPC Data Access 3.0 WinCC RT Provider (zdroj dat) Nabízí aktuální hodnoty všech proměnných (Tagů) z WinCC WinCC RT Consumer (cíl dat) υ WinCC OLE DB 7.2, 7.3, 7.4 WinCC RT Provider (zdroj dat) Nabízí uložené hodnoty archivních proměnných a amarmů z TagLoggingu a AlarmLoggingu υ WinCC UserArchive 7.2, 7.3, 7.4 WinCC RT Provider (zdroj dat) Umožňuje z nějakého Provideru uložit data do proměnných ve WinCC Nabízí uložené hodnoty z UserArchivu WinCC RT Consumer (cíl dat) Strana 54 Umožňuje z nějakého Provideru uložit data do WinCC UserArchivu

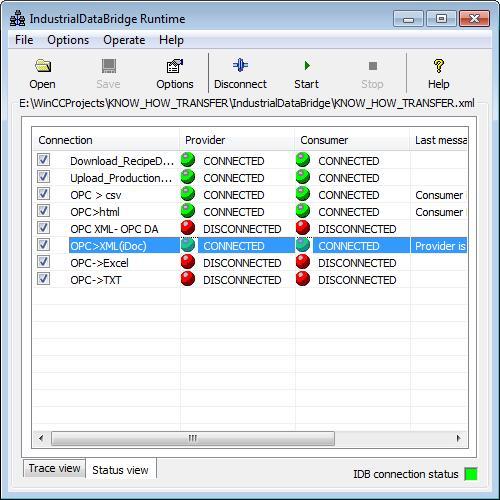

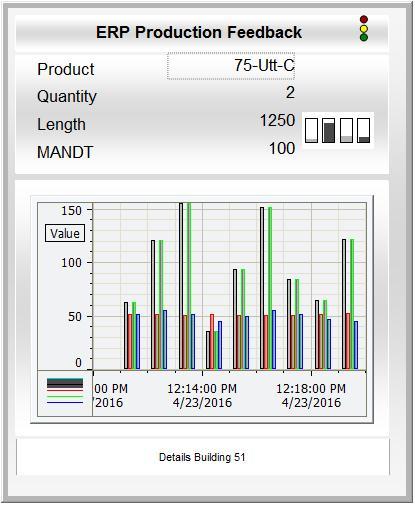

40 SIMATIC WinCC IndustrialDataBride 7.4 Přenos informací mezi výrobou a IT světem Přenos dat pomocí XML souboru (např. do SAP Idoc - intermediate document) Příklad pro IDOC (pohyb materiálu): MBGMCR03 ERP System (Enterprise Resource Planning) Production (WinCC or/and further data sources) ERP (e.g. SAP IDOC) Workflow Industrial Data Bridge Konfigurace Production (SPS, SCADA) Existing / individual XML file Connection (links) a tagy Transfer options atd. Runtime Modified XML file created by trigger Strana 55

41 SIMATIC WinCC IndustrialDataBride 7.4 Flexibilní licenční model License IDB Basic licence Licence je závislá na verzi IDB Obsahuje 100 komunikovaných proměnných IDB rozšiřující licence (sčítatelná) od V7.4 nezávislá na verzi 300 komunikovaných proměnných 1000 komunikovaných proměnných 3000 komunikovaných proměnných Upgrade: Pouze jedno IDB Upgrade z 6.2, 7.0, 7.2 a 7.3 do 7.4 π Maximální počet komunikovaných proměnných není limitován. 6AV6362-4AA07-4AH0 WinCC/IND.DATABRIDGE V7.4 SP1, Basic Package V7.4 SP1, Option for WinCC V7.4 SP1 and WinCC Prof. V14, Data exchange with databases and OPC servers, Runtime/Configuration software, Single license, SW and License Key Download Katalogová cena: 750,00 EUR 6AV6362-4AD00-0BB0 Katalogová cena: 945,00 EUR 6AV6362-4AF00-0BB0 Katalogová cena: 2.100,00 EUR 6AV6362-4AH00-0BB0 Katalogová cena: 3.150,00 EUR 6AV6371-1DX07-3XX4 Upgrade from V6.2 to V7.3 for 128, 512, 2048 or tags Katalogová cena: 439,00 EUR 6AV6362-4AA07-4AE0 Upgrade from V7.X to V7.4 SP1 Katalogová cena: 310,00 EUR π Trial license: Plná funkcionalita po dobu 30 dní od instalace (Basic Package Tags) Strana 56

42 SIMATIC WinCC IndustrialDataBride 7.4 Architektura 3 možné konfigurace WinCC a IDB na jednom PC Pouze IDB může fungovat pro přenost dat i bez instalace WinCC IDB pomocí Web Navigatoru IDB lze integrovat do obrazovky WinCC a lze ho tedy ovládat přes Internet Strana 57

43 WinCC/Industrial Data Bridge Princip IDB CS: nástroj pro konfiguraci přenosu dat Vytvoření projektu vytvoření linku (datového kanálu) volba zdroje a cíle (provider a consumer) Nastavení přenášených dat (tagy, časové značky...) a způsobu přenosu (cyklický kontinuální, spouštěný tagem...) IDB CS Strana 58

44 WinCC/Industrial Data Bridge Princip z IDB CS je exportován XML soubor s konfigurací přenosu dat IDB CS XML Configuration file Strana 59

45 WinCC/Industrial Data Bridge Princip XLM Configuration file je otevřen v IDB Runtime aplikaci IDB CS IDB RT XML Configuration file Strana 60

46 WinCC/Industrial Data Bridge Princip IDB RT řídí výměnu dat mezi providerem a consumerem Provider čte data ze zdroje (např. WinCC) a consumer je zapisuje do cíle (např. Access databáze) IDB CS IDB RT XML Configuration file Provider Consumer Např. WinCC 7.4 Např. Access DB Strana 61

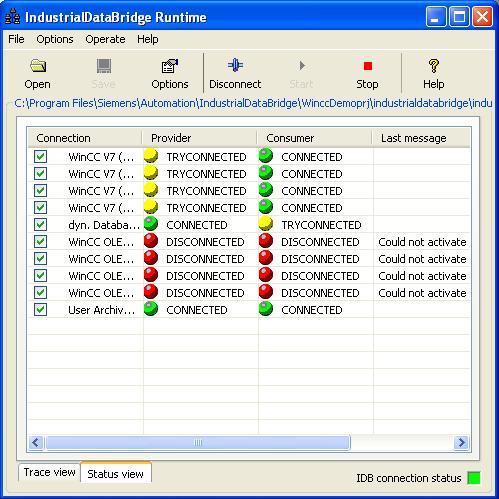

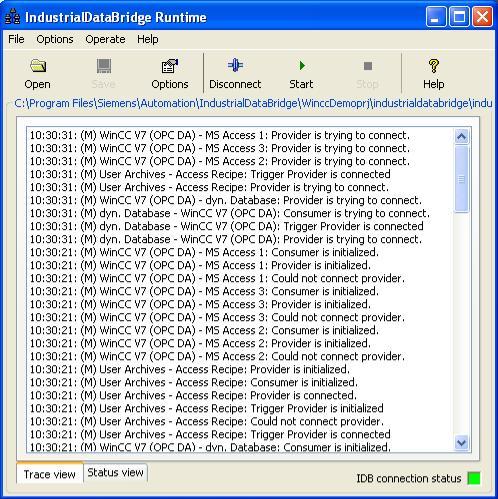

47 WinCC/Industrial Data Bridge Princip červené kolečko: DISCONNECTED (not connected) žluté kolečko: TRYCONNECTED (connection is being established) zelené kolečko: CONNECTED (connected) Start IDB Runtime z Windows "Start" > "All Programs" > "Siemens Automation" > "IndustrialDataBridge" > "IndustrialDataBridge RT Trace View Status View Strana 62

48 Optiony Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool PM Produkty Strana 79

49 PM produkty PM-CONTROL (Recepturní systém a proces realizace zakázek) PM-QUALITY (Batch reporting a dlouhodobá archivace) PM-MAINT (Systém pro podporu údržby) PM-ANALYZE (Analýza založená na alarmech) PM-OPEN EXPORT (Export procesních dat do textových souborů) PM-OPEN IMPORT (Import procesních dat z textových souborů) PM-OPEN TCP/IP (TCP komunikace) PM-OPEN HOST/S (Napojení na SAP R/3 ) PM-LOGON (příhlášení uživatele přes čtečku čipových karet) PM-LANGUAGE Universal PM-Package Strana 80

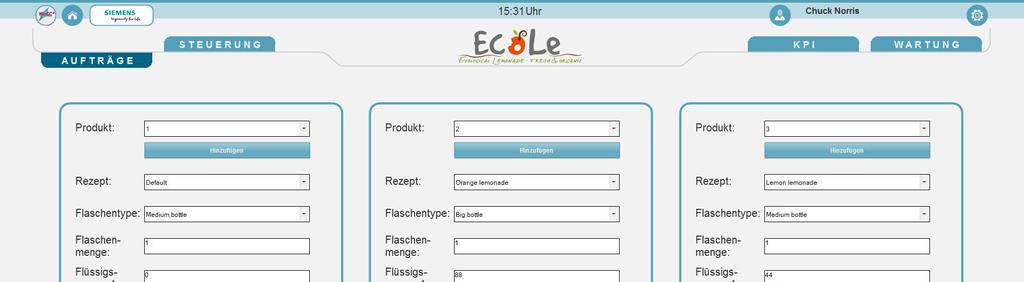

50 PM-CONTROL Správa receptur a systém objednávek

51 PM-CONTROL Správa výrobních receptur Plánování a provedení výrobních požadavků založených na recepturách Varianty od jednoduchých až po velmi složitých výrobních topologií Vhodné pro různá průmyslová odvětví (farmacie, chemie, potravinářství, výroba stavebních hmot,...) Určeno pro WinCC flexible 2008 Advanced WinCC V7 PCS 7 WinCC Adv. nebo Prof. Strana 82

52 PM-CONTROL Receptury nezávislé na použité výrobní lince Receptury Yeast dough Flour: 900g Eggs: 3 Salt: 20g (for 1000g) Výrobní požadavky No. Qty. Recipe Machine A1 2000g Yeast dough Mixer 1 A2 3000g Yeast dough Mixer 2 Mixer 1 Flour: 1800g Eggs: 6 Salt: 40g Mixer 2 Flour: 2700g Eggs: 9 Salt: 60g PM-CONTROL PLC-Tags Mixer 1 Flour Analog Mixer1_Flour Eggs Analog Mixer1_Eggs Salt Analog Mixer1_Salt Mixer1_Flour: 1800 Mixer1_Eggs: 6 Mixer1_Salt: 40 Definice propojení proměnných z topologie na recepturu Mixer 2 Flour Analog Mixer2_Flour Eggs Analog Mixer2_Eggs Salt Analog Mixer2_Salt Mixer2_Flour: 2700 Mixer2_Eggs: 9 Mixer2_Salt: 60 Mixer 1 Mixer 2 Strana 84

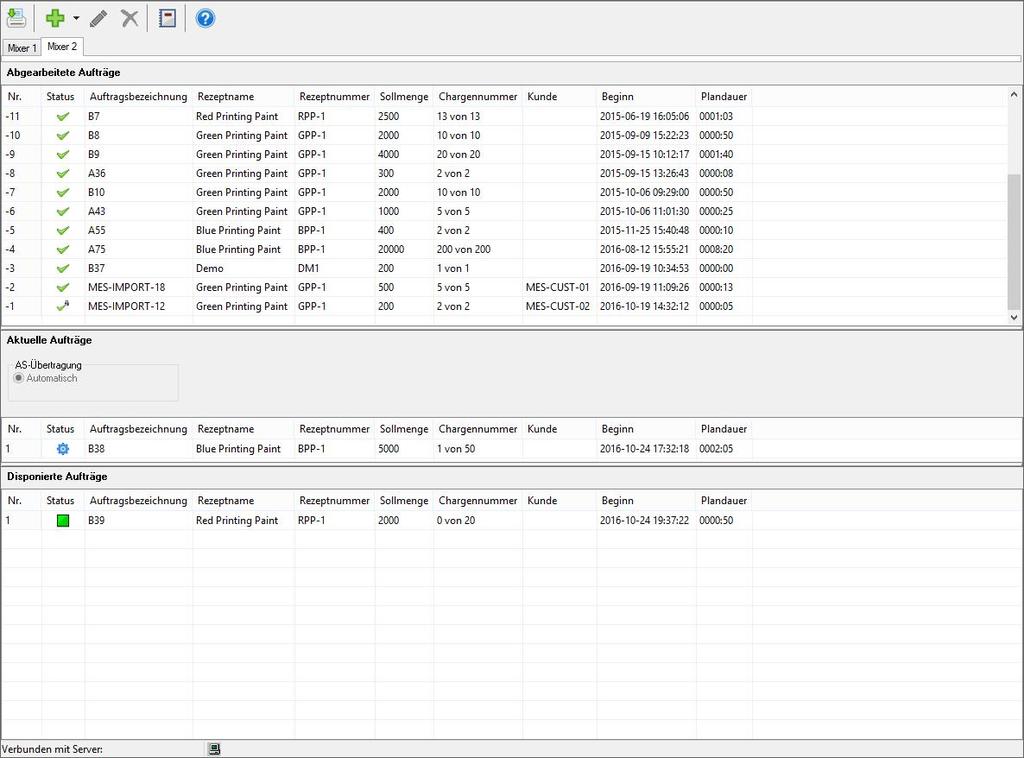

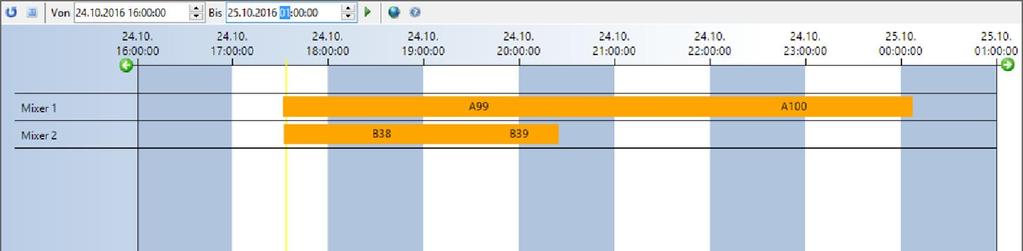

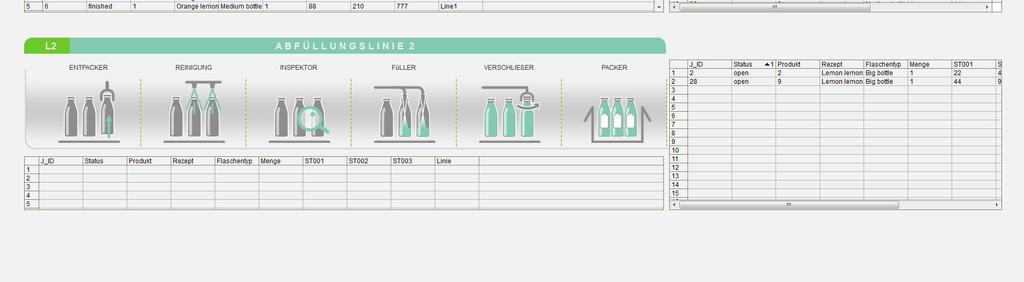

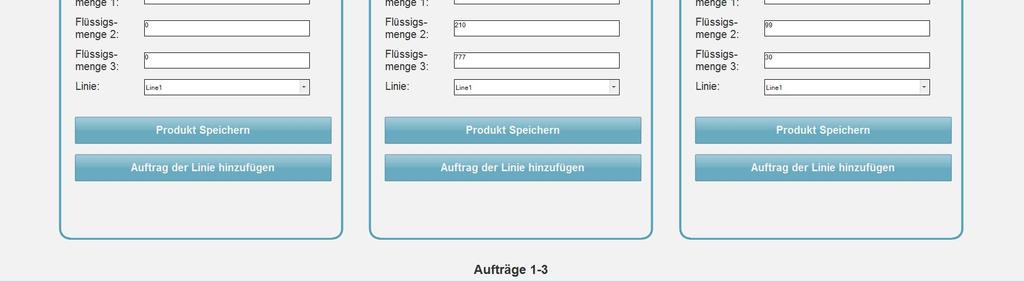

53 PM-CONTROL Plánování a provedení výrobních požadavků Plánovací list až pro max. 100 výrobních jednotek (Mixer 1, Mixer 2,...) Přehledové schéma pro lepší plánování Strana 85

54 PM-QUALITY Siemenss.r.o. Archivace a reporty pro batch procesy

55 PM-QUALITY Archivace dat pro Batch procesy z různých zdrojů pro Batch trends Alarm / audit trail (zásahy obsluhy) Event triggered readings (snapshots) Manuální zápis hodnot (laboratorní výsledky) Zobrazení trendů, alarmů,snapshots a komentářů v jednom objektu Komfortní vytvoření report-layouts Strana 95

56 PM-QUALITY Archivace dat založená na Batch Batches Batch C1 Batch C2 Start Batch C1 Trends Alarms Snapshots End Start Batch C1 Batch C Všechna data jsou uložena se jménem Batch, ve kterém vznikly. Strana 96

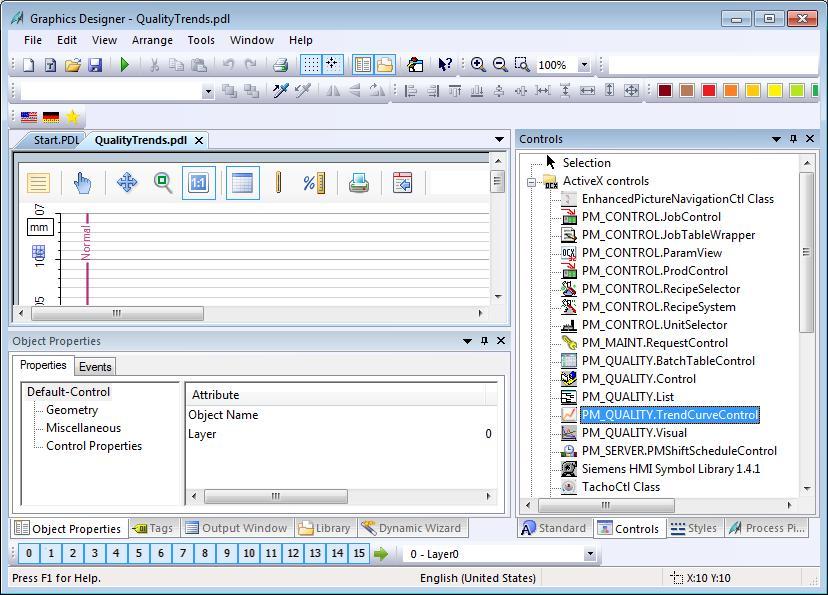

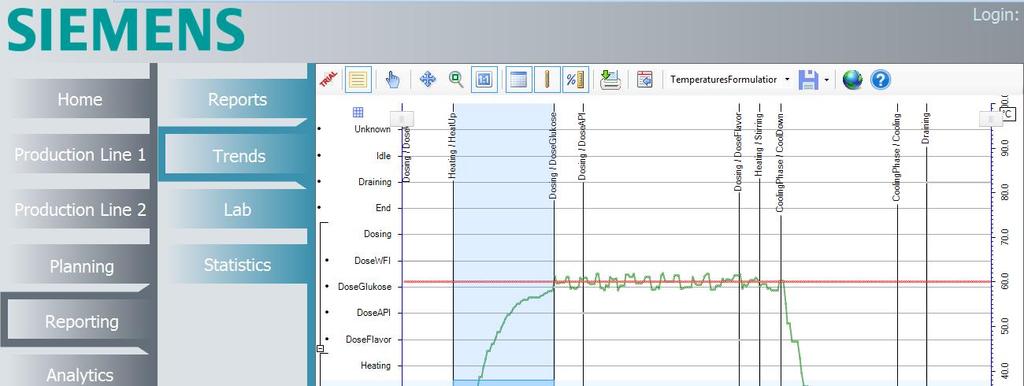

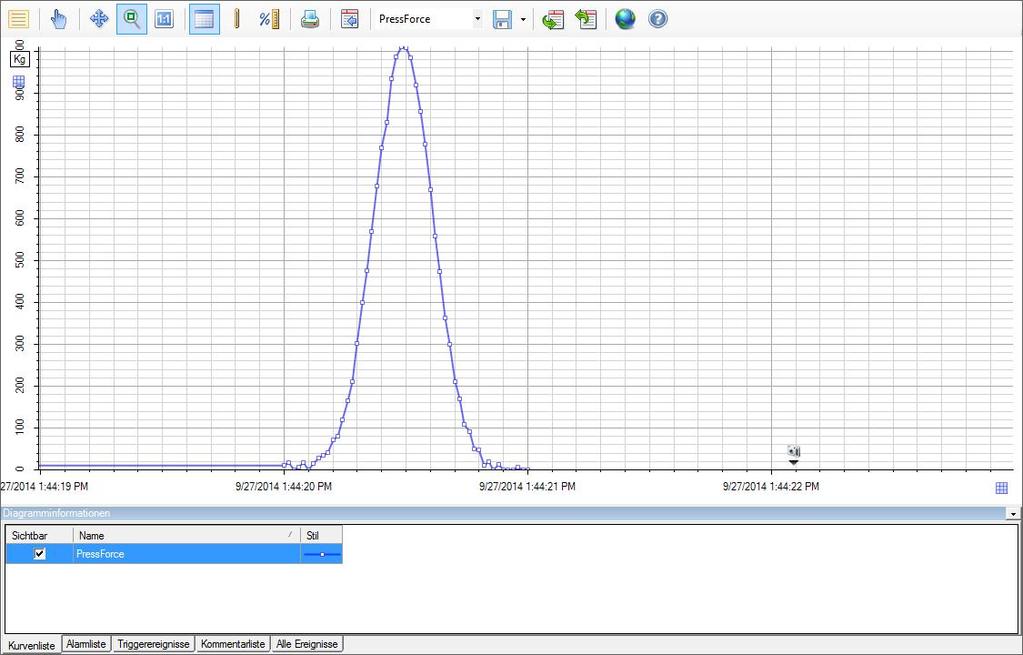

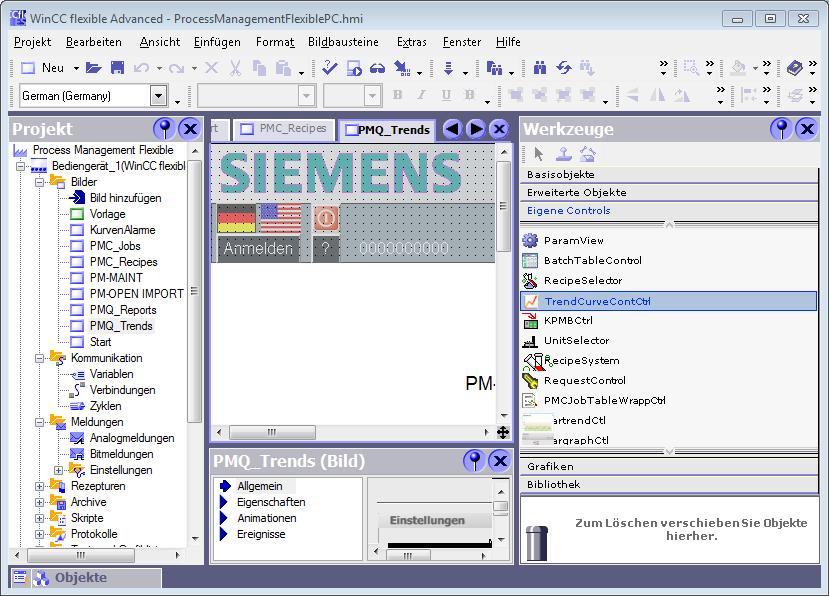

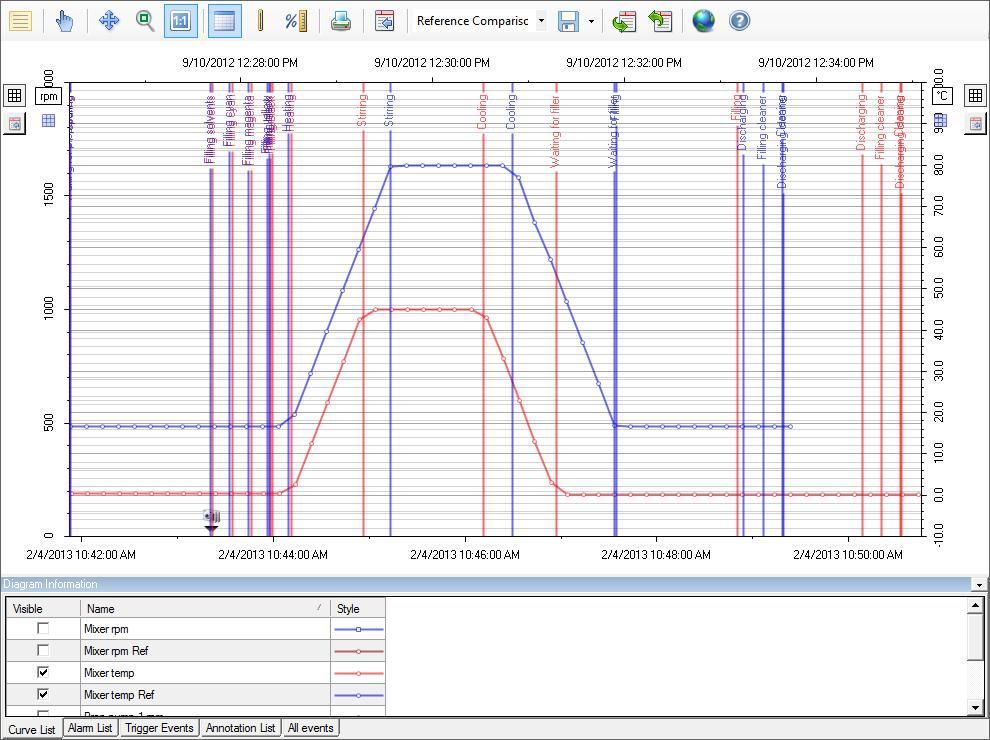

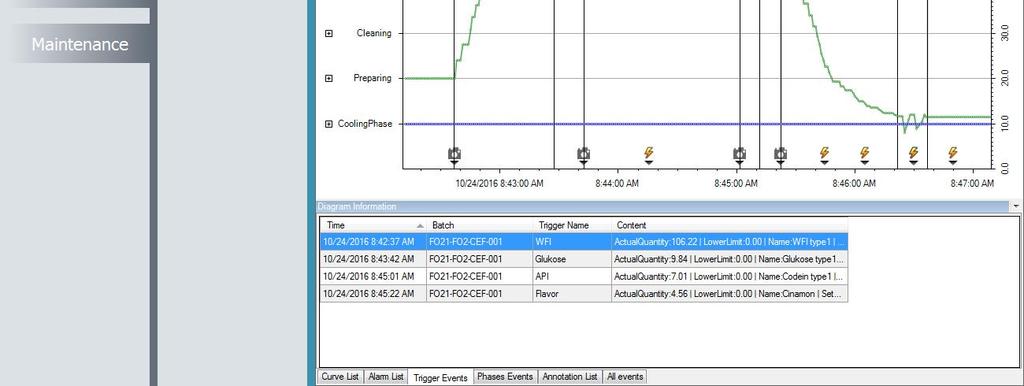

57 PM-QUALITY Batch trends Kontinuální procesy Diskrétní procesy Rychlé procesy Porovnání různých batches Buď samostatně nebo integrováno do WinCC flexible Advanced WinCC V7 PCS 7 WinCC V13 Adv. or Prof. Strana 97

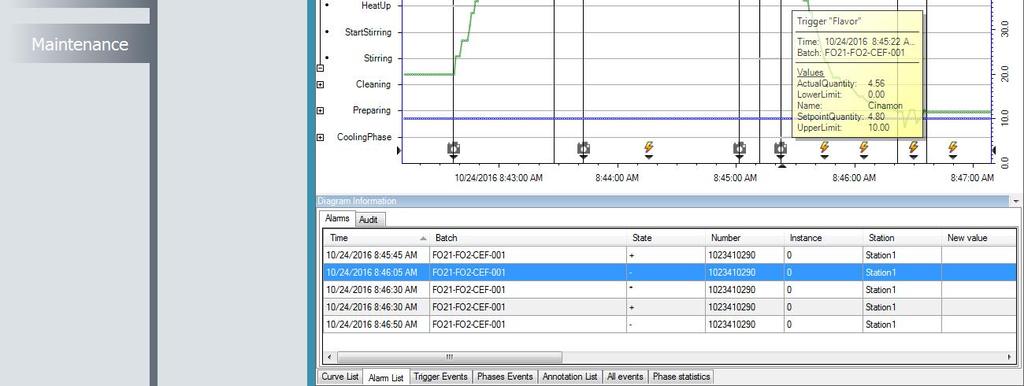

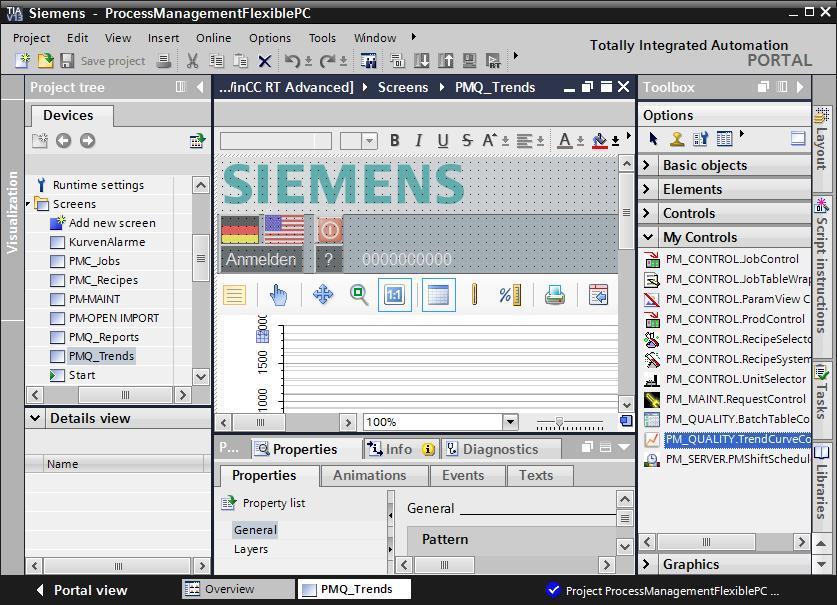

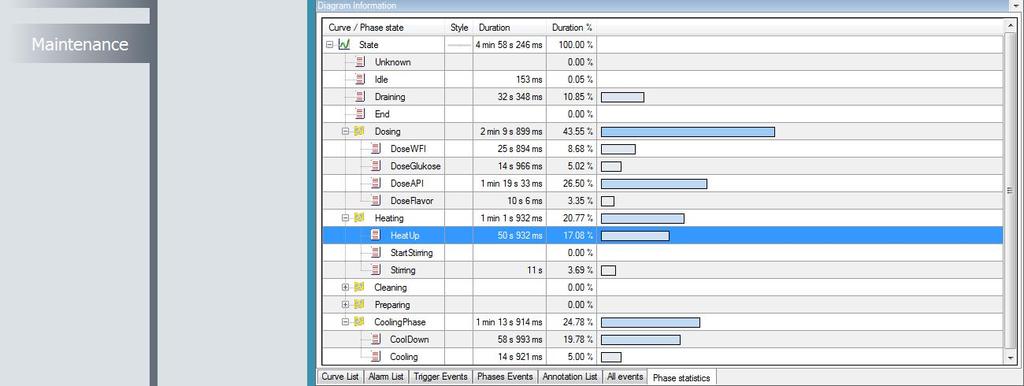

58 PM-QUALITY Batch trends Zobrazení alarmů přímo v trendovém okně Zobrazení triggered readings (snapshots) Zobrazení process states Analýza process states Strana 98

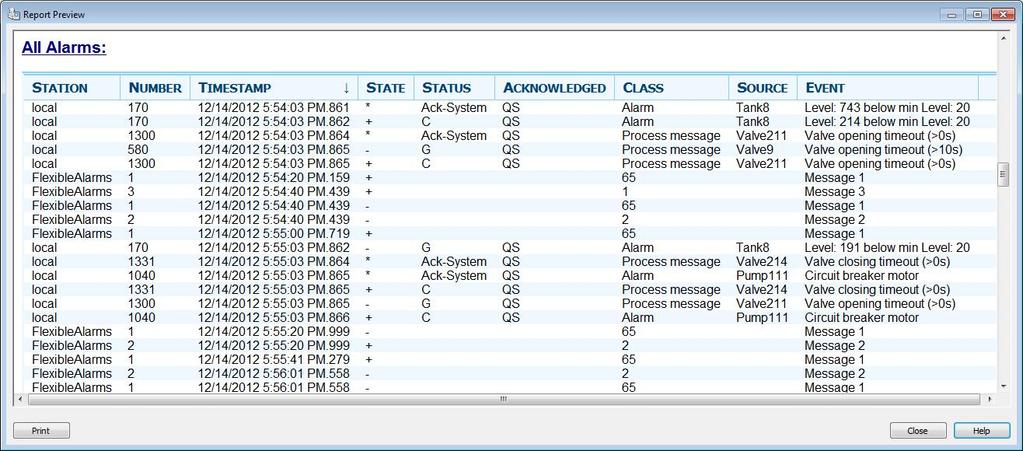

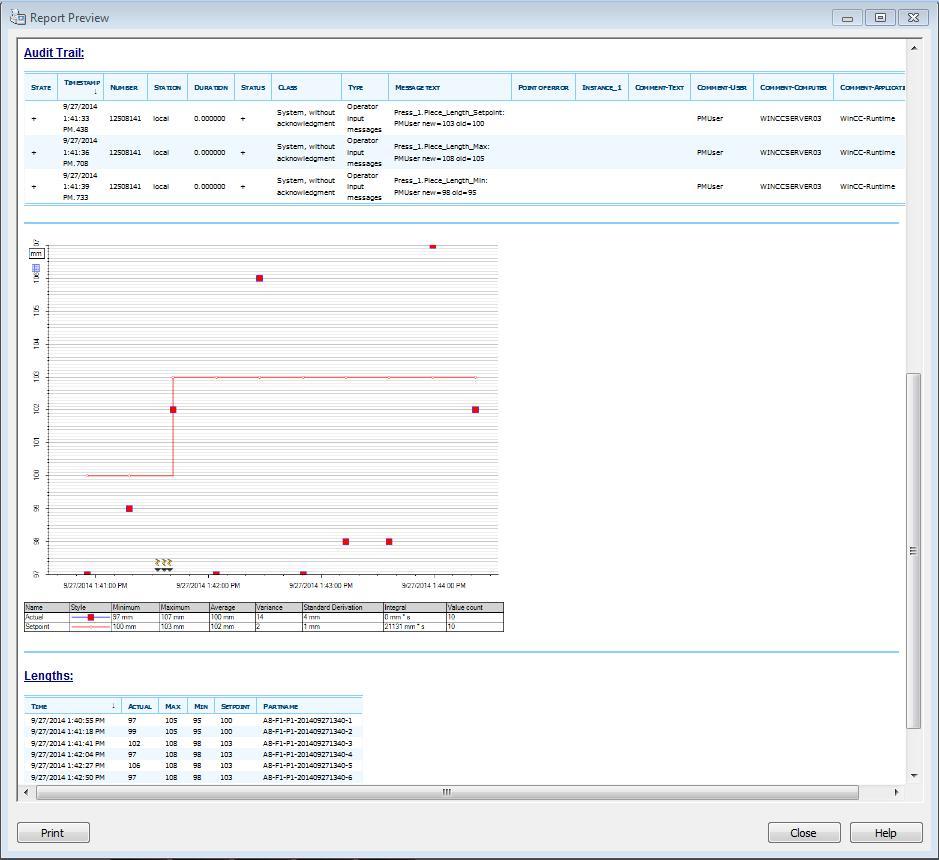

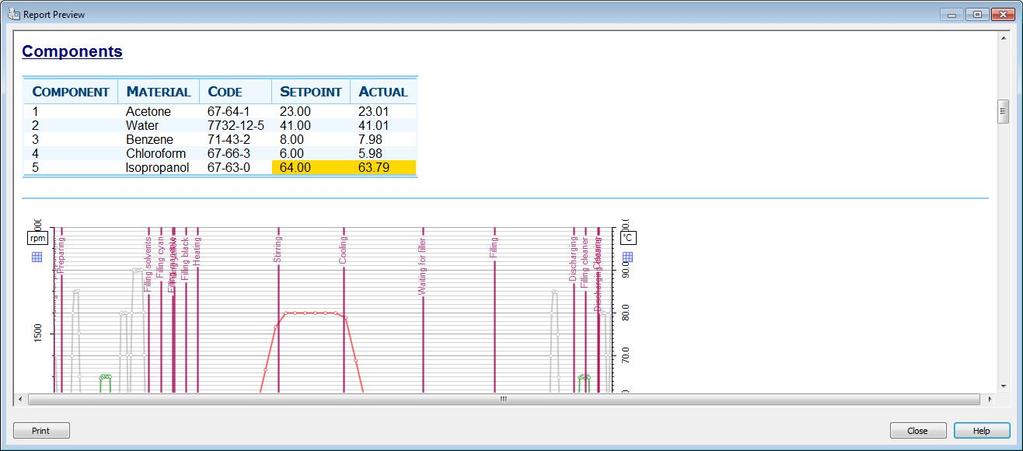

59 PM-QUALITY Dokumentace batch procesů Reporty Porovnání žádaných hodnot se skutečností Audit Trail (operator input message) Alarms Strana 101

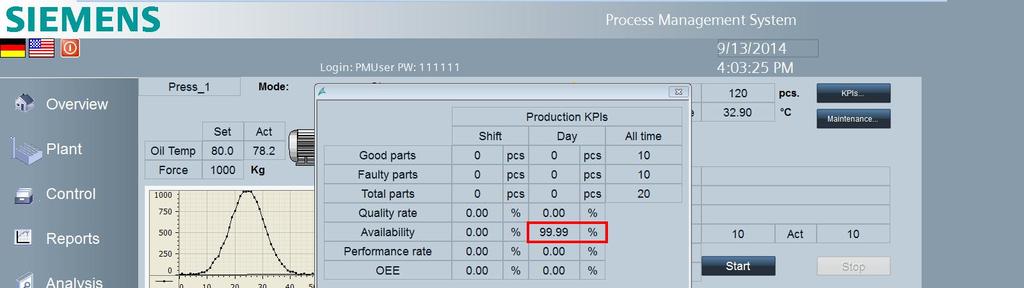

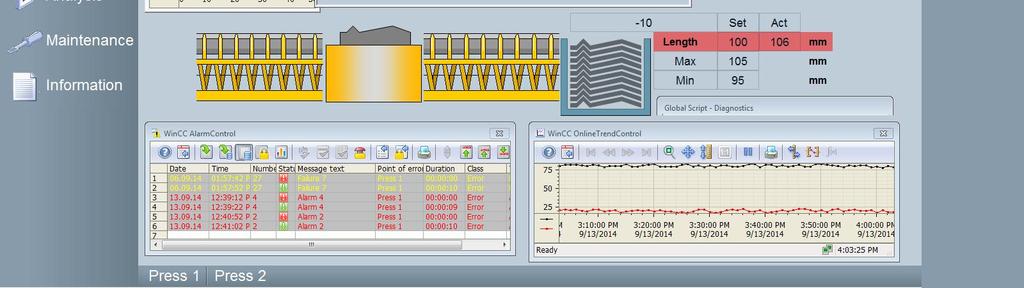

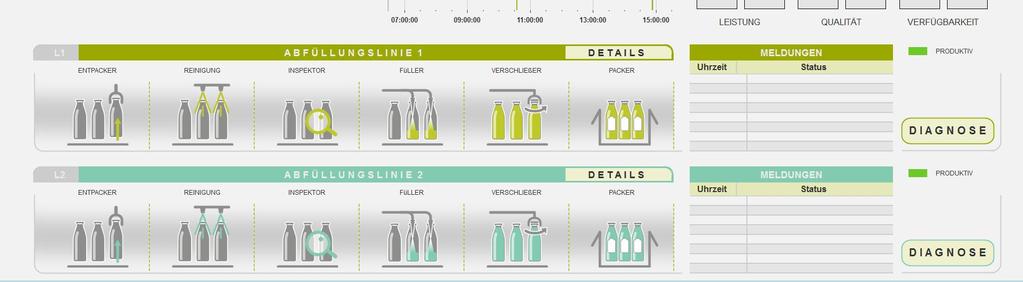

60 PM-QUALITY Jednoduchý výpočet KPI s s grafickými výpočetními pravidly Availability (dostupnost) Quality rate (úroveň kvality) Performance rate (úroveň výkonu) OEE Strana 109

61 PM-MAINT Systém pro podporu údržby

62 PM-MAINT Systém pro podporu údržby, který je nezávislý na průmyslovém odvětví Údržba plynoucí z výkonu techologie, plánu údržby nebo z vzniklých událostí Počítání hodin provozu Počítání výrobních cyklů Signály z procesu Sledování a dokumentování oprav Strana 121

63 Premium Add-on PM-MAINT Počítání hodin provozu Počítání výrobních cyklů Signály z procesu Planned order Interval data Interval counter Recommended date Runtime 1500 h 317 h Cycles Calendar 8 M Current recommended maintenance date Process signal Manual Strana 122 Operation cycles / Operating hours / Process signals Požadavek na údržbu

64 Premium Add-on PM-MAINT Plánované požadavky na údržbu Všechny plánované požadavky na údržbu jsou přehledně zobrazeny Aktuální počet cyklů / provozních hodin Datum poslední údržby Datum další údržby Počet cyklů / provozních hodin do další plánované údržby Strana 129

65 Premium Add-on PM-MAINT Zpětná vazba Po ukončení údržby je možné zapsat více zpětných vazeb o tom, čeho se údržbou dosáhlo Datum zpětné vazby Kód slabého místa Stav objektu Provedené aktivity Komentáře Náklady na zaměstnance Náklady na materiál Strana 130

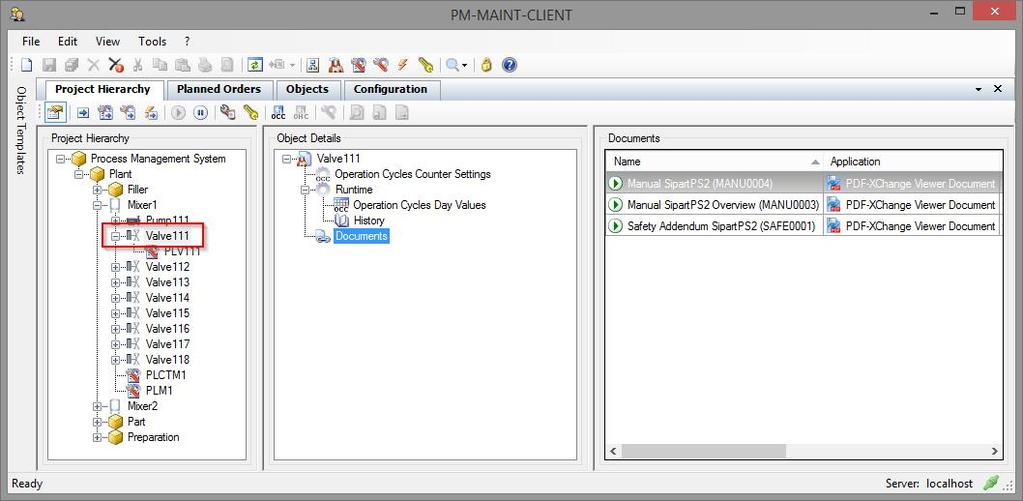

66 Premium Add-on PM-MAINT Dokumentace Každý objekt nebo požadavek na údržbu může být napojen na knihovnu potřebné dokumentace Křivky Fotografie Data sheets Popisy Strana 131

67 Premium Add-on PM-MAINT Materiál Všechen materiál, potřebný pro údržbu je zobrazen a spravován v material listu Komfortní filtry a třídění Strana 132

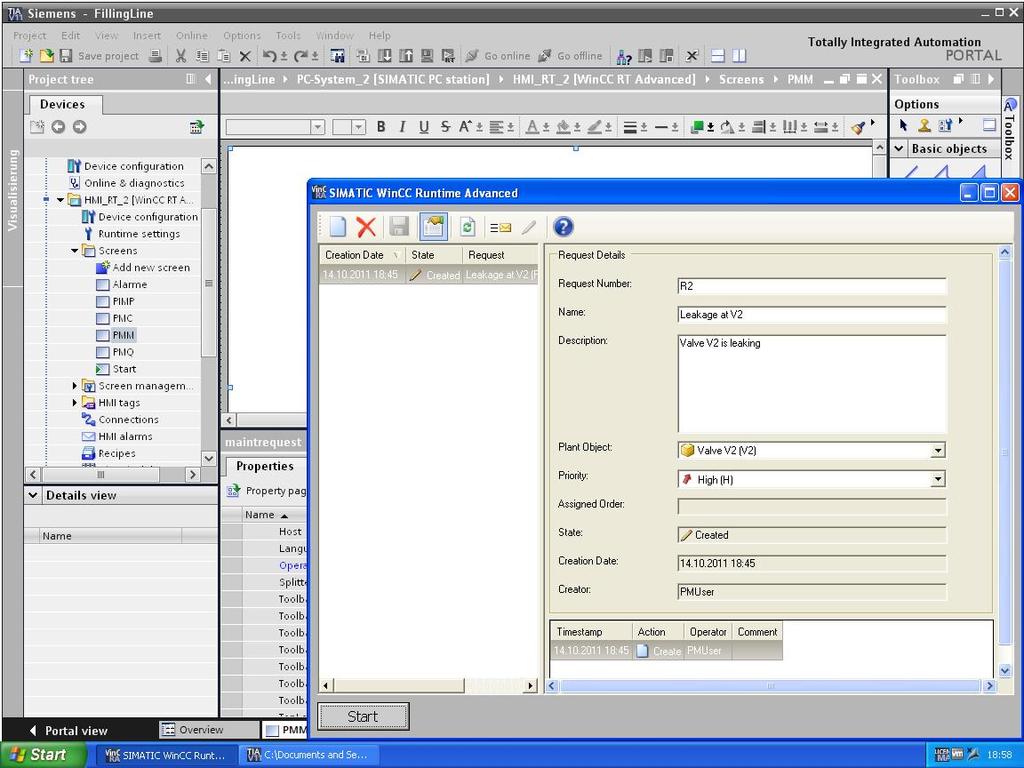

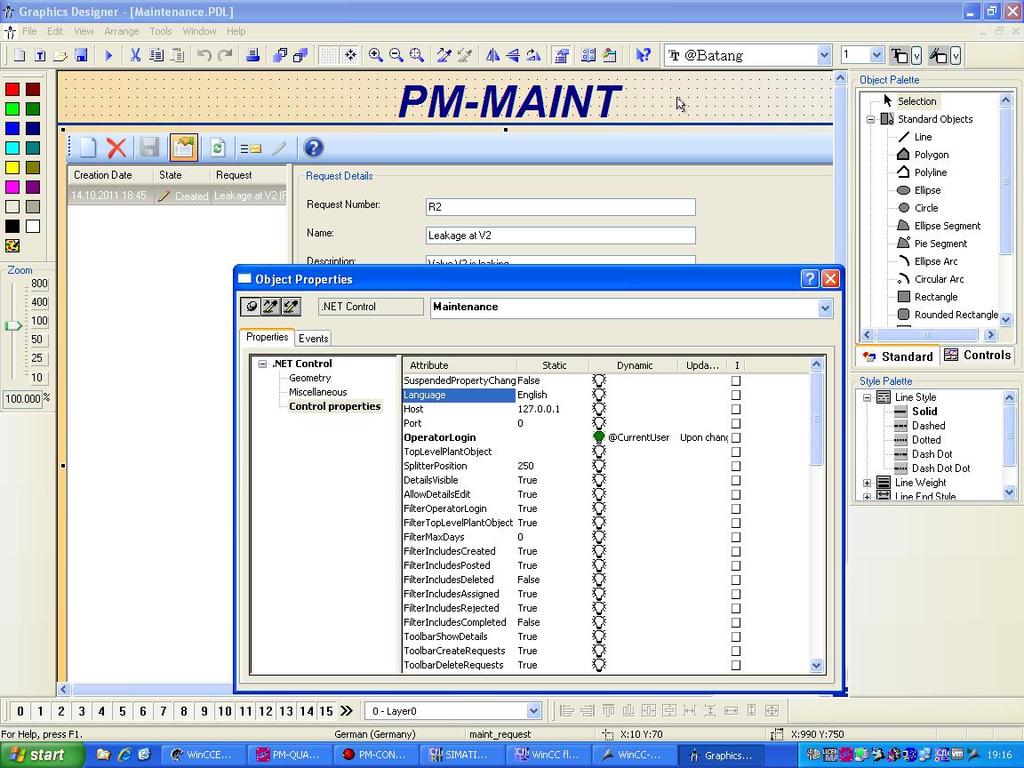

68 Premium Add-on PM-MAINT ActiveX Control pro zadání a sledování požadavků na údržbu Integrace do obrazovek ve WinCC / PCS7 WinCC flexible (PC based Runtime) WinCC Professional / Advanced (TIA Portal) Strana 133

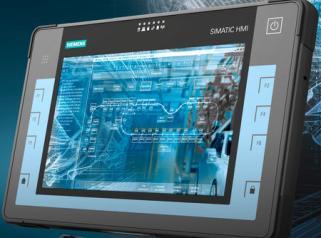

69 PM-MAINT Informace pro údržbu jsou vždy k dispozici ITP1000 představuje robusní zařízení pro potřebu údržby PM-MAINT podporuje QR code reader z ITP1000 k identifikace zařízení pro údržbu Valve V111? pmm://object/v111 Strana 134

70 PM-ANALYZE Analýza procesních alarmů

71 PM-ANALYZE Archivace, zobrazení a analýza alarmů z různých systémů (např. SIMATIC WinCC, PCS7, WinCC flexible, WinCC Professional / Advanced (TIA Portal), Event log z operačního systému) Analýza alarmů Přímé rozhraní do Excelu Zobrazení na HMI screens Strana 139

72 Premium Add-on PM-ANALYZE Zobrazení a analýza alarmů z různých zdrojů alarms from multiple sources System columns (Alarm identifier) User columns (configurable/wincc Import) Station Number Instance Timestamp State Class Source Event Operator Flexible : <internal> Message 1 Flexible : <internal> Message 2 WinCC :19 + Alarm Pump1 Circuit breaker User 1 WinCC :20 + Alarm Pump2 Circuit breaker User 2 Filter Column Mapper WinCCflexibleAlarm Number Number Instance Timestamp Timestamp State State Class MsgClassID PLC Source Event MsgText User : : Alarm Pump1 <internal> Circuit breaker Message 1 User : : Alarm Pump2 <internal> Circuit breaker Message 2 User 1 Strana 141

73 PM-ANALYZE Statistical analysis Frequency analysis kolikrát přišel alarm podle čísla alarmu Volume analysis počet alarmů v časovém intervalu Flickering analysis Identifikace alarmů, které způsobily problém Analýza trvání alarmů Strana 142 WinCC Competence Center Mannheim

74 PM-OPEN HOST/S Siemenss.r.o. Obousměrné napojení na SAP R/3

75 PM-OPEN HOST/S PM-OPEN HOST/S nabízí služby pro snadné komunikační propojení z WinCC do SAP R/3. Strana 170

76 PM-OPEN HOST/S Function principle SAP Module PM SAP R/3 User FB HOST/S Modul SAP FB SAP FB System Connectivity PM-OPEN HOST/S PM Connectivity WinCC/PCS7 WinCC Tags Events Strana 177

77 Package Novinky WinCC Professional V15 Novinky WinCC V7.4 SP1 Optiony WebUX Connectivity pack Industrial Data Bridge PM produkty IPC + WinCC TIA Selection Tool IPC + WinCC Strana 199

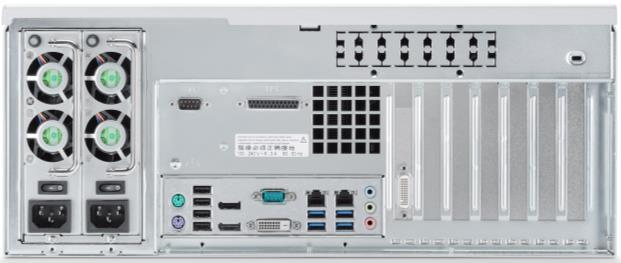

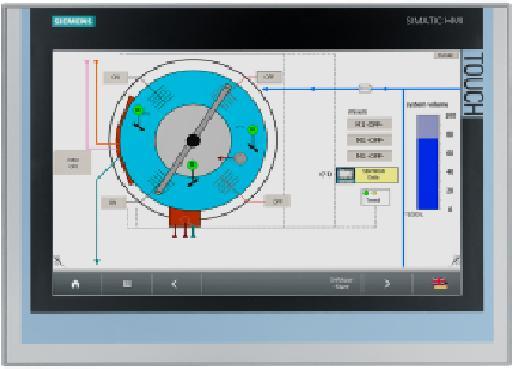

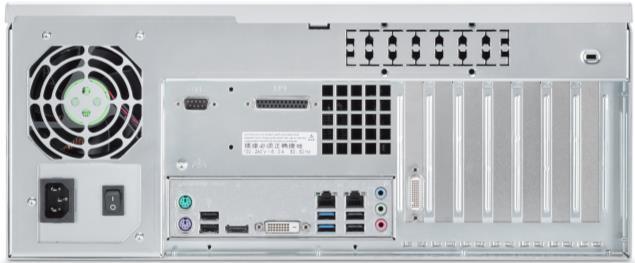

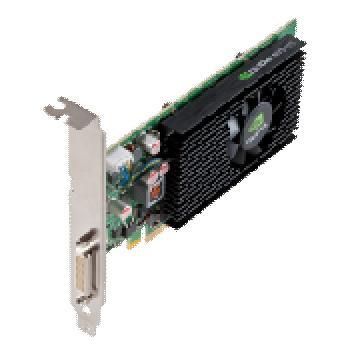

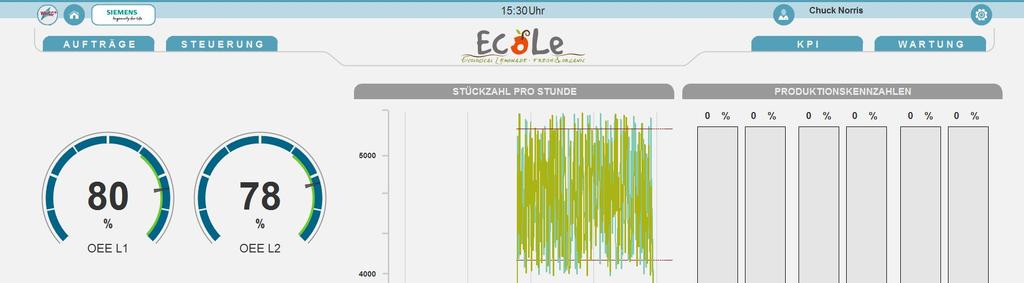

78 SIMATIC IPC547G (Windows 10 LTSB) Multi-monitoring (Intel Hybrid Multi-monitor Support) DisplayPort or DVI-D or VGA via DP adapter DVI-D 2x DVI-D or 2x VGA via optional graphics card DisplayPort or DVI-D or VGA via DP adapter Mother board with H110 chipset Possibility to connect up to 4 monitors: 2x via onboard graphics 2x via graphics card (optional) Possibility to connect up to 5 monitors: 3x via onboard graphics 2x via graphics card (optional) Mother board with C236 chipset Strana 200

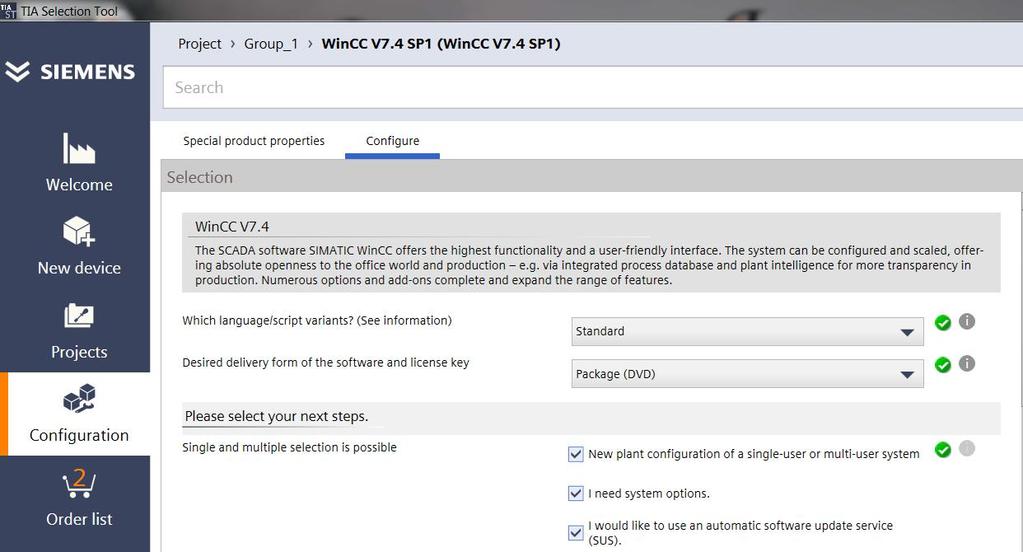

79 WinCC Package WinCC Professional RT V15 WinCC Advanced RT V15 WinCC RT V7.4 SP1 Strana 201

80 Průmyslová komunikace Siemens, s.r.o. siemens.cz/scalance

81 SIMATIC NET - SCALANCE produktové portfolio Jedná se routery, switche, Wi-Fi, hardwarové firewally, optické a metalické kabely a konektory, síťový software, RFID. Jednotný Siemens system test pro všechny komponenty záruka plné funkčnosti od PLC k ke každé periferii Pouze jeden dodavatel jednotná podpora pro service requests Strana 203 Záruka 5 let na produkty SCALANCE 6GK5 Po ukončení prodeje 10 let dostupnost náhradních dílů

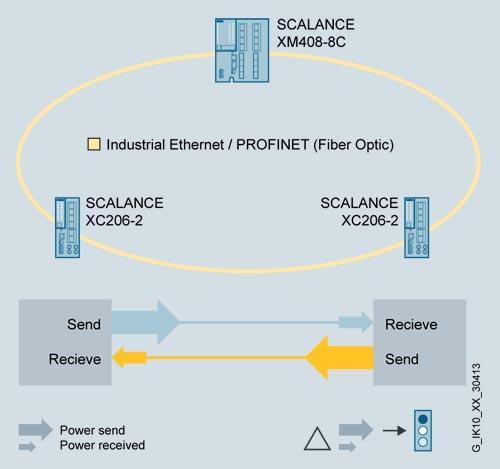

82 SCALANCE XC206-2SFP, XM408-8C Připraven pro gigabitové sítě Postupná migrace bez výměny komponentu Velká modularita pomocí SFP volím typ optické sítě Požadavek na Gbitové sítě. Až 2 gigabitové uplink porty pro kruh Plně gigabitový switch Sloty pro SFP moduly (100 nebo 1000 Mbps) Průběžný monitoring kvality optických kabelů Typicky pro SCADA sítě, výrobní páteřní sítě, zadávací dokumentaci s požadavkem gigabitové sítě Strana 204

83 Modernizace průmyslové sítě požadavek na 1 Gbit páteřní síť Výrazná úspora s novými komponenty Minulý stav 2017 Velín Gbit i pro připojené systémy 1 Gbit optika Současný stav 1 Gbit optika Velín Gbit i pro připojené systémy Strana 205 XM408-8C ~3500 Gbit i pro připojené systémy XM408-8C ~3500 XM408-8C celkem ~ XC206-2SFP ~3500 ~750 Gbit i pro připojené systémy Značná úspora Gbit pouze pro okruh XM408-8C ~3500 Pro Simatic S7 stačí 100 MBit XC206-2SFP ~750 celkem ~5 000 Gbit pouze pro okruh

84 1 Gbit SFP optické vkladky pro propojení switchů a routerů Flexibilita - až 1Gbit (MultiMode i SingleMode) Propojení switchů a routerů i na velmi velké vzdálenosti (až 120 km) Gigabitové optické propojení Objednací číslo Dostupnost Listová cena Popis 6GK5992-1AL00-8AA0 135 SFP992-1, 1x 1000 Mbps LC port optical (Multimode, glass), max. 750 m 6GK5992-1AG00-8AA0 190 SFP992-1+, 1x 1000 Mbit/s LC port, optical; Multimode optical up to max m 6GK5992-1AM00-8AA0 220 SFP992-1LD, 1x 1000 Mbps LC port optical (Singlemode, glass), max. 10 km SFP plug-in vkladky available 6GK5992-1AN00-8AA0 680 SFP992-1LH, 1x 1000 Mbps LC port optical (Singlemode, glass), max. 40 km 6GK5992-1AP00-8AA SFP992-1LH, 1x 1000 Mbps LC port optical (Singlemode, glass), max. 70 km 6GK5992-1AQ00-8AA SFP992-1ELH, 1x 1000 Mbps LC port optical (Singlemode, glass), max. 120 km Strana 207

85 Switche s SFP vkladkami (stejné vkladky pro všechny komponenty) Stejné switche s SFP i do 19 racku rozvaděče Strana 208 Sloty pro SFP moduly (100 nebo 1000 Mbps) Jak pro rackové switche řady XR-300 a XR-500 tak i switche XC-200 a XM-400 na DIN, S7-300 a S lištu

86 Telecontrol řešení Sběr dat a vzdálená správa přes sítě mobilního operátora Centrální dispečink Sběr dat Přenos dat na centrální dispečink Vzdálené ovládání/úpravy parametrů Jednotlivé provozy Záloha měřených hodnot pro audit Data pro analýzu na zefektivnění monitorovaných systémů Vzdálená správa Pro vzdálené programování technologií Vzdálené přístupy pro techniky provozovatele Vzdálené přístupy pro externí servisní techniky 2 různé problematiky, které lze s výhodou řešit dohromady Strana 209 Internet / síť mobilního operátora

87 Telecontrol aplikace Remote Terminal Units (RTU) Typické nároky: Inženýrská stanice DCS/SCADA (OPC Client) - Velké vzdálenosti dosažitelnost - Větší počet objektů TeleControl Server (OPC Server) - Pomalé komunikační cesty (GPRS,..) - Vysoká latence komunikace - Bufferování dat v případě výpadku komunikace - Událostmi řízená komunikace - Alarmové SMS/ y - Centralizace řešení NÍZKÉ NÁKLADY NA STANICI! Strana 210 Mobilní síť operátora GPRS SCALANCE M812

88 TeleControl Server Basic ET200SP CPU s telecontrol CP1543-1SP IRC RTU3000C S s CP TC Basic pro S & RTU3000C & ET200SP CPU vzdálených stanic Strana 211 Aktuální: TCSB V3.1 (1/) Nové funkce pro WinCC V7.3/V7.4 - čtení bufferovaných dat včetně původních časových značek bez ztráty dat. SIOS: n/view/
