1 Total Integrated Automation Siemens HMI 2017

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana2

3 Porovnaní WinCC V7 a WinCC Professional 2017

4 Software Přehled (v blízkosti strojů) SCADA WinCC Comfort (TIA Portal) pro HMI panely WinCC Advanced (TIA Portal) pro samostatné, jednoduché aplikace na PC WinCC Professional SCADA system v TIA Portalu WinCC V7 Standardní SCADA system WinCC Open Architecture Specializovaný/ uživatelsky specifický SCADA system MES Strana4

5 SCADA Software Spektrum produktů Komplexnost aplikace WinCC OA (Open Architecture) WinCC V7 pro velké/ široce distibuované aplikace Flexibilní procesní vizualizace s možností zákaznického přispůsobení pro středně až velké aplikace Standardní procesní vizualizace se spoustou nadstaveb (options) WinCC Professional (TIA Portal) pro malé až středně velké aplikace vizualizace v blízkosti strojů od panelů až po PC (single-user a multi-user systémy) Široce distribuované redundandní systémy s až 2048 servery > 1,5 milionu tags Podporuje také Linux, Solaris a Oracle Platforma pro zákaznicky specifická řešení Postupně rozšiřitelné pro až 18 klient/server systemů Připraveno pro použití se standardními Microsoft produkty Rozšiřitelné pomocí nadstaveb (options) Otevřený standard Integrováno v SIMATIC TIA Portal Vynikající spolupráce se SIMATIC PLC Projekty od panelů až po multi-user systémy Strana5

6 SCADA Software Výběr produktu WinCC Professional WinCC V7 System limits 1 server s max. 32 RT klienty Client/Server 18 serverů s max. 64 RT klienty Multi-Clients (1 klient přistupuje na více serverů) až 50 multiclientů Strana8

7 SCADA Software Výběr produktu WinCC Professional 1 server s max. 32 RT klienty WinCC Prof. V14 Clients Win CC Win CC Win CC 1 32 WinCC UNI-Clients Engineering- Station Redundandní WinCC Prof. V14 V7.4 stanice Redundandní WinCC Prof. V14 V7.4 stanice Strana9

8 SCADA Software Výběr produktu WinCC V7.4 Clients WinCC V7 18 serverů s max. 64 RT klienty Multi-Clients (1 klient přistupuje na více serverů) až 50 multiclientů WinCC V7.4 MultiClients Win CC Win CC Win CC Win CC Win CC Win CC 1 64 WinCC UNI-Clients 1 50 WinCC Multi-Clients Engineering- Station Redundandní WinCC V7.4 single-user stanice Redundandní WinCC V7.4 single-user stanice Redundandní WinCC V7.4 single-user stanice Strana 10 Multiclient může přistupovat na až 18 WinCC serverů nebo WinCC redundantních server párů

9 SCADA Software Výběr produktu WinCC Professional WinCC V7 System limits Není k dispozici Openness pro engineering With VBA & ODK Strana 11 Pozn.: Není možné vedle sebe instalovat WinCC Professional a WinCC V7

10 SIMATIC Visualization Architect Vision statement WinCC Professional The SIMATIC Visualization Architect (SiVArc) je určen pro jednoduché, rychlé a flexibilní generování HMI stanic. SiVArc je generátor operátorských obrazovek, který může být konfigurován bez jakýchkoli programátorských zkušeností. Rules Automatické generování HMI Screens E_Stop E_Stop E_Stop Strana 12

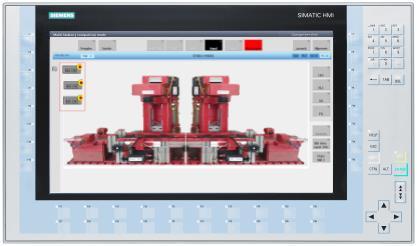

11 SIMATIC Visualization Architect Výhody automatického generování vizualizace WinCC Professional Efektivita inženýrské práce Automatické generování tags, screens, screen objects a text lists Použití PLC kódu jako vstup pro HMI Snížení počtu chyb Změny PLC programu jsou automaticky aplikovány do HMI zařízení Plně integrováno do TIA Portalu Rychlost Generování 75,000 objektů < 10 minut Manuální změny v HMI projektu jsou zachovány v následujícím generování Standardizace Podpora standardizace pomocí integrovaných knihoven (libraries) Stejné řešení je možné pro všechny firemní pobočky Strana 13

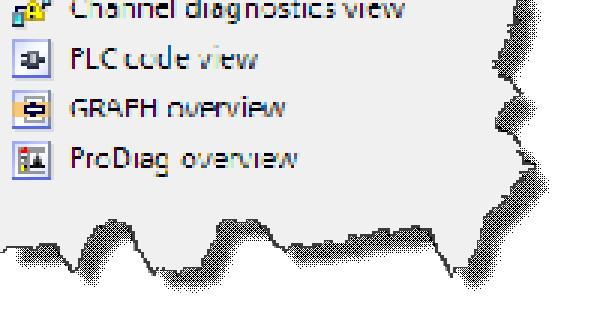

12 WinCC Professional SIMATIC Visualization Architect Podporované systémy Controller S S ET200SP HMI Comfort Panel V14 a vyšší Mobile Panel 2 nd Generation Basic Panels PC system S Software Controller Runtime Advanced Runtime Professional Podporované HMI objekty Screens Screens Pop-ups Objects as master copy Text fields I/O fields and symbolic I/O fields Buttons Screen windows S7-Graph overview, ProDiag Text lists Objects as type Faceplates Screen as screen window Strana 14 HMI tags

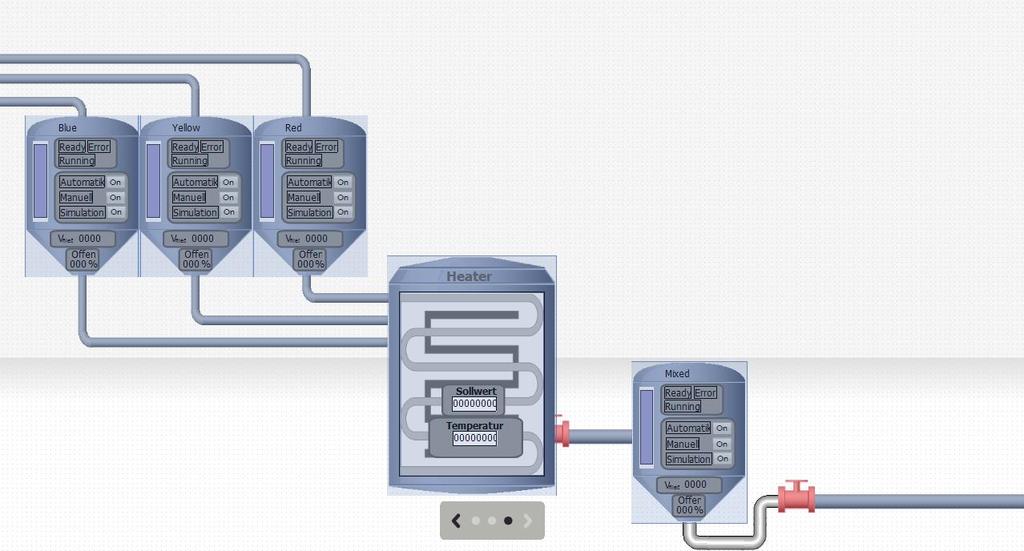

13 WinCC Professional SIMATIC Visualization Architect Přehled Cíl: Automatické generování HMI tags, screens, screen objects a text lists založené na existujícím PLC programu Library Faceplates Screen types Screen objects Text lists Procovní postup: 1. Konfigurace PLC program Function blocks (FB/FC) Data blocks (DB) SiVArc Rules Screen rules Tag rules Text list rules 2. Generate 3. Modifikace 4. Další generování na základě delta změn Visualization Screens Screen objects Tags / tag tables Text lists Strana 15

14 SIMATIC Visualization Architect Screen rules Strana 19

15 SIMATIC Visualization Architect Screen rules Strana 20

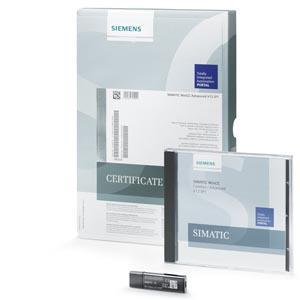

16 TIA Portal SiVArc Plánovaná objednací čísla MLFB Name planned L1-Price 6AV2107-0PX04-0AA5 SIMATIC Visualization Architect V ,00 6AV2107-0PX04-0AH5 SIMATIC Visualization Architect V14 DL 3.740,00 CoL a License Key Software je dodáván samostatně 6AV2107-0PX04-0AA6 SIMATIC Visualization Architect V14 Rental 1056,00 6AV2107-0PX04-0AH6 SIMATIC Visualization Architect V14 Rental DL 960,00 Download DVD Strana 21

17 SCADA Software Výběr produktu WinCC Professional WinCC V7 System limits Není k dispozici, ale GMP přispůsobení pro farmacii (viz. link) Audit K dispozici GMP conformity in the Pharma Industry Strana 22 Pozn.: Není možné vedle sebe instalovat WinCC Professional a WinCC V7

18 SCADA Software Výběr produktu WinCC Professional WinCC V7 System limits Migrace z WinCC V7 WinCC Professional s několika omezeními! (multi-client, number of server, options, atd.) Migrace Není migrace z WinCC Professional do WinCC V7 Strana 24 Pozn.: Není možné vedle sebe instalovat WinCC Professional a WinCC V7

19 SCADA Software Runtime Options WinCC V7 WinCC Professional V14 WinCC Option Description SequenceExecutionSystem (SES) 5) Nástroje pro sledování a ovládání sekvenčních procesů PerformanceMonitor Analýza a optimalizace výrobní technologie založená na výkonových indikátorech (KPI) SIMATIC Telecontrol Connection to Remote Terminal Units (RTU) via WAN CalendarScheduler / Event Notifier Správa událostí pomocí kalendáře Audit / ChangeControl Podpora FDA validace (CFR 21 Part 11) a audit traily Connectivity Station Rozhraní na WinCC server data (historická data) z jiného PC, než PC s WinCC Industrial Data Bridge 4) Nastavitelné rozhraní do databází a IT systémů Connectivity Pack 3) Přístup do WinCC databází přes VB pro jiné IT systémy ProDiag 1) / ProAgent 2) Procesní diagnostika pomocís ) / S7-300/400 2) SIMATIC EnergyManager PRO (B. Data) Modulární energy management a reportovací systém SIMATIC EnergySuite 1) /Powerrate 2) Zobrazení spotřeby energií 1) / Zobrazení včetně odpojování účastníků 2) DataMonitor Webový přístup (Read only) + zobrazení a export historických dat SIMATIC Information Server 2014 Analýza historických dat - reporty SIMATIC Process Historian 2014 Dlouhodobáarchivace historických dat z více WinCC systémů WebUX Webový přístup HTML 5 Tablety a mobilní telefony Web Navigator Plný webový přístup (MS Internet Explorer) Redundancy Vytvoření redundandního serveru Server Server/client systém Logging 1) / ArchiveTags 2) Rozšíření archivace procesních dat (incl. 500 archive tags* / (incl. 512 archive tags**) Recipes 1) / UserArchives 2) Recepturní systém uživatelská databáze 1) TIA Portal 2) WinCC V7 3) WinCC RT Prof: Standardní funkčnost (není to option) 4) WinCC RT Prof: jako uživatel/ poskytovatel jako samostatná aplikace 5) Project release ONLY Strana 25

20 Selection of the appropriate system System limits WinCC Professional 1) WinCC V7 System limits ES: 512, 4k, max. RT: 128, 512, 2k, 4k, 8k, 64k, 100K, 150K, 265k ArchiveTags 500 v základu. Max. 20,000 (server) Sčítatelné ArchTags: 1,500; 5,000! Powertags Logging / ArchiveTags RC: 128, 512, 2k, 8k, 64k,100K,150K, 256k RT: 128, 512, 2k, 8k, 64k,100K 150K, 256k ArchiveTags 512 v základu. Max. 80,000 (Server) Sčítatelné ArchTags. 1,500; 5,000, 10k/30k 6000 screens / screen objects Screens / screen objects No limit / no limits 3) Strana alarm classes 17 alarm priorities Recipes: Elements per Recipe: Alarms Recipes (V7.x: UserArchives) alarm classes každá 16 types 17 Alarm priorities (0 to 16) Recipe: No limit 3) / Elements per recipe: 100,000 3) Depends on system resources

21 SCADA Software Výběr produktu - komunikace WinCC Professional WinCC V7 Komunikace OPC Server: DA, XML DA, HDA, A&E OPC Client: DA OPC UA Server: DA, HDA OPC UA Client: No OPC OPC UA OPC server: DA, XML DA, HDA, A&E 1) OPC client: DA OPC UA Server: DA, Historical DA, A&C 1) OPC UA Client: DA 1) Ne SIMOTION Yes Ne SINUMERIK Add-on Ethernet / IP Allen Bradley 2) Ethernet / IP Modbus (TCP) Modicon Modbus (TCP) MC TCP/IP Mitsubishi (FX3U-/ Q-Series) MC TCP/IP Ne IEC Client (as add-on) Ne DNP3, IEC60870, SINAUT ST7 Yes (option Telecontrol ) Strana 27 2) Types see product information 1) WinCC/ConnectivityPack required

22 SCADA Software Výběr produktu - Engineering WinCC Professional WinCC V7 Engineering včetně RT simulation Engineering RC včetně RT Nutnost kompilace Online update (bez compile) Cena za Upgrade podle počtu tagů! Engineering Jedna cena za upgrade Součást TIA Portalu Součást SIMATIC Manageru SiVArc VBA (zvýšené náklady celé se programuje)! Strana 28

23 SCADA Software Výběr produktu - Integrace S7-1200/150 PLC WinCC Professional WinCC V7 Velmi vhodné pro S7-1200/1500 Channel for S7-1200/1500: (Load AS Tags, Load AS alarms) S max. 64 connections S max. 64 connections S data types (PLC_UDTs, Arrays, WChar) Integration S7-1200/1500 Controller S max. 32 connections S max. 128 connections Omezení pro S datové typy! Není raw data communication! Raw data communication (Byte blocks on Array) Strana 29

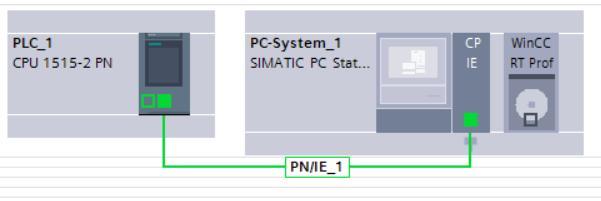

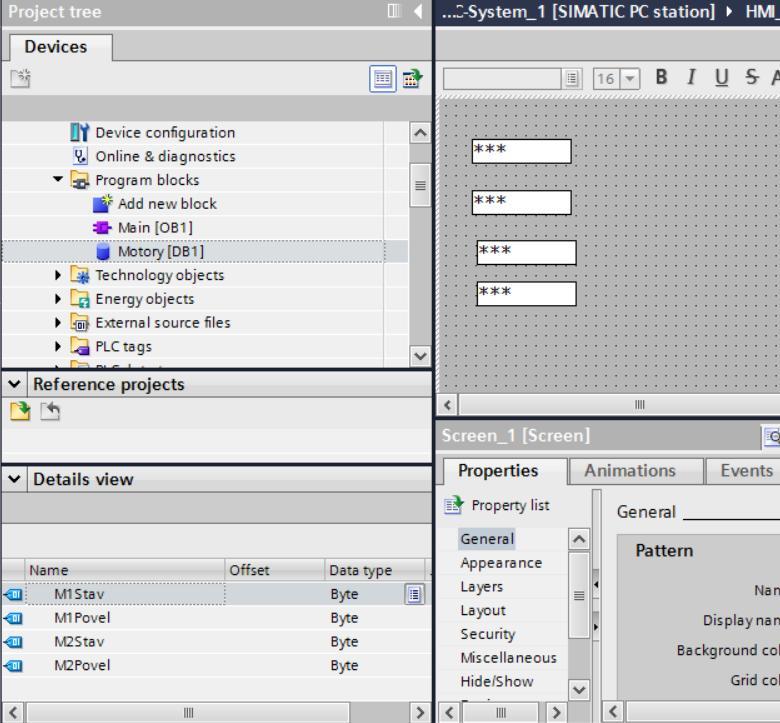

24 SCADA Software Výběr produktu - Integrace S7-1200/150 PLC WinCC Professional TIA Portal Tag:Teplota TIA Portal databáze PLC S7-1500/1200 i SCADA integrovány v jednom projektu Strana 30 Změna proměnné v PLC se automaticky projeví i ve SCADA Přetažení Tagů na obrazovku ve SCADA Projektu.

25 SCADA Software Výběr produktu - Integrace S7-1200/150 PLC WinCC V7 Použití S7-1200/S tagů ve WinCC pomocí Read from AS Strana 31

26 SCADA Software Výběr produktu - Integrace S7-1200/150 PLC Komunikace s S a S Cyklické čtení Tagů Absolute & Symbolic adresování Chronological reporting (program alarm) Ochrana heslem Podpora komunikace S s WinCC Server-Client-System WinCC V7 Velký pokrok v komunikaci se ST- 1500/1200 Použití S7-1200/S tags ve WinCC Export / Import Function (pouze absolute addressing) 1) Export Tagů z TIA Portalu 2) Import do WinCC přes WinCC Configuration Studio Load the AS Symbols (tags a alarms) Podpora byte data blocks (raw-data) v kanálu pro S přes scripting (sub-function of raw-data-communication S7-300/400) Step-up of the connection systémový limit až 128 komunikačních spojení do S PLC System diagnostic objekt pro nová PLC WinCC SysDiagControl (Diagnose Viewer Control) New connection-specific Strana 32 Nový kanál ve V7.2 Novinka V7.3 Novinka V7.4

27 SCADA Software Výběr produktu Archivace dat / procesní a systémová diagnostika WinCC Professional WinCC V7! Archivace dat Swinging-Door algoritmus Weighted archiving compression Integrovaná systémová diagnostika Diagnostic Viewer (TIA Portal) SIMATIC ProDiag (S7-1500) Systémová a procesní diagnostika SysDiagControl (S7-1200/1500) Process diagnostics ProAgent (S7-300/400) Strana 33

28 SCADA Software Výběr produktu Graphic System WinCC Professional WinCC V7 Nepodporuje SVG a Direct2D grafické objekty! Runtime Graphic system SVG a Direct2D grafické objekty Strana 35

29 SCADA Software Výběr produktu Graphic System WinCC Professional WinCC V7 OS Wizard (BPC) Strana 36

30 WinCC Professional / WinCC V7 Webové řešení WinCC Professional WinCC V7 Web solutions Web clients Internet Internet Internet Pokud se provede změna na obrazovce, tak se automaticky projeví i na webu Pokud se provede změna na obrazovce, tak se na web dostane pomocí Wizardu WinCC Clients Internet / Intranet Internet WinCC RT WinCC/Server WinCC/WebNavigator Pozor na WinCC Professional Není dedicated WebServer Není Load Balancing!.. Strana 37

31 WinCC Professional / WinCC V7 Webové řešení WinCC V7 Dedicated WebServer (on WinCC multi-client) WinCC MultiClient WinCC Client WinCC MultiClient & Web Server Internet Web Client Internet Internet Internet Web Client Dedicated Web-Server na multi-clientovi RT RT Internet Web Client WebServer leží na multi-clientovi IT security nezatěžuje WinCC server WebServer Farm (Load Balancing) Internet Web Client Přístup na více WinCC serverů (až 18) Přístup na redundant WinCC servery Load Balancing Internet Internet Internet Internet Web Client Využití více webových serverů pro vzdálený přístup (zvýšení rychlosti; zastupitelnost) Internet Web Client Strana 38

32 WinCC Professional / WinCC V7 Webové řešení - WebUX WinCC Professional WinCC V7 Webové řešení Internet Bezúdržbové na klientovi Nezávislá platforma (HTML5) Nezávislý prohlížeč (IE; Chrome, Firefox,..) WinCC Clients Internet / Intranet Monitoring (View Only) nebo Operate (Operate) Jedna licence Monitor-Client v RT zdarma Internet WinCC RT WinCC/Server WinCC/WebUX WebNavigator licence použitelné i pro WebUX.. Strana 39

33 WinCC Professional / WinCC V7 Webové řešení - WebNavigator Diagnostics WinCC Professional WinCC V7 WebNavigator Diagnostics Internet Web Diagnostics Client Diagnostický přístup na Web server Internet / Intranet Web Diagnostics Client licence na diagnostickém PC u systémového integrátora Plant A RT License Plant B RT License WebServer Plant C RT License WebUXServer Internet Internet Internet Strana 40

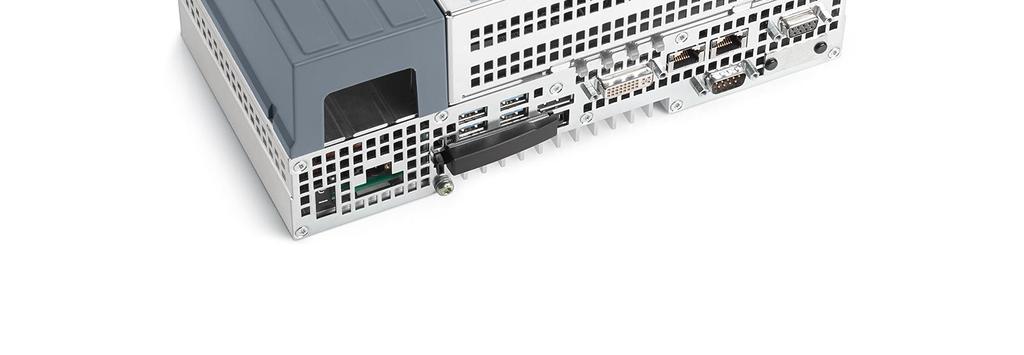

34 SIMATIC IPC a WinCC Bundles a Packages Strana 41

35 SIMATIC IPC a WinCC Bundles a Packages SIMATIC IPC a SIMATIC Software + Vynikající HW Bundles Pouze pro Embedded IPCs 1 objednací číslo TIA Software nainstalovaný a připravený pro použití. Systémové testy pro použity HW a SW + SIMATIC WinCC Software Packages Dostupné pro všechny SIMATIC IPCs 2 objednací čísla: 1 pro IPC a 1 pro SW Cenová výhoda pouze při současném objednání SIMATIC IPC a WinCC Software Strana 42

36 SIMATIC IPC a WinCC Software packages pro SIMATIC IPCs WinCC Flexible RT WinCC RT Advanced WinAC RTX 2010 WinCC RT Professional WinCC V7.x 2x7D Další informace 4x7D Další informace 6x7 8x7 Další informace Další informace 547 Další informace 347 Další informace Strana 43

37 SIMATIC IPC a WinCC Software packages pro SIMATIC IPCs WinCC Flexible RT WinCC RT Advanced WinAC RTX 2010 WinCC RT Professional WinCC V7.x 2x7E Další informace EX Další informace Strana 44

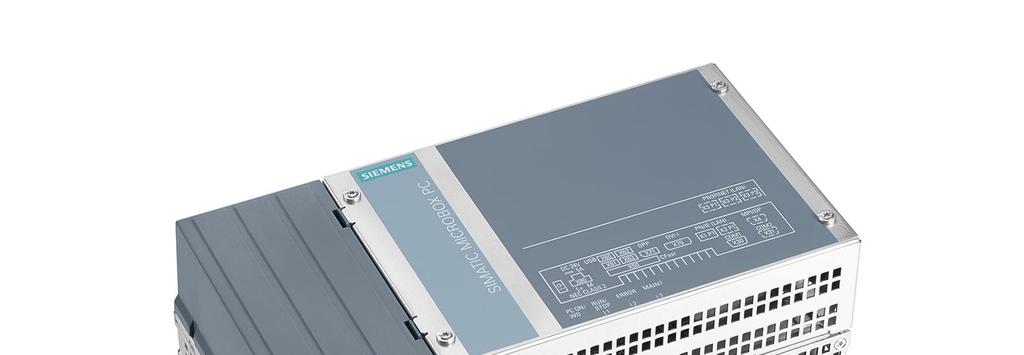

38 SIMATIC IPC a WinCC Bundles a Packages (příklad) SIMATIC IPC427D (MICROBOX PC) WinCC Advanced RT 4096PT Logging and Recipes SIMATIC IPC427D (MICROBOX PC), HD GRAPHIC ONBOARD, 2X10/100/1000 MBIT/S ETHERNET RJ45, 4 X USB V3.0 (HIGH CURRENT), PCIE (OPTIONAL), 24V DC POWER SUPPLY; PROCESSOR: CORE I3-3217UE; 2 X GBIT ETHERNET (IE/PN); MOUNTING ACCESSORIES: MOUNTING ON DIN RAIL; MEMORY EXTENSION: 4 GB; EXTENSION (HW): 1X RS232; W/O PCIE; OPERATING SYSTEM: WIN EMBEDDED STANDARD 7, 32BIT; MASS STORAGE CHANGEABLE: W/O MASS STORAGE CHANGEABLE; MASS STORAGE INTERNAL: SSD 80 GB STANDARD (MLC); WIN CC RT ADV. V13 SP1 4096PT (INCL. LOGGING AND RECIPES); WinCC Advanced RT 4096PT Logging and Recipes Strana 45

39 Novinky TIA Portal V14 WinCC Professional Unrestricted / Siemens AG All Rights Reserved.

40 Novinky WinCC Professional V14 Komunikace Až 64 S7-1500/1200 connections pro WinCC RT Prof. Strana 47

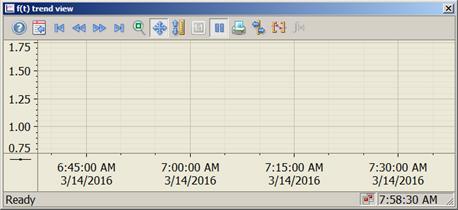

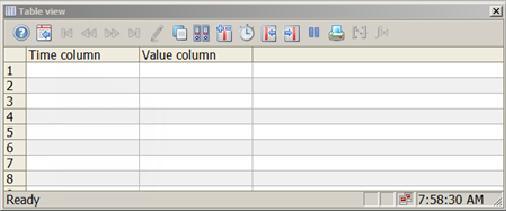

41 Novinky WinCC Professional V14 analog alarms v objektu trend control Analog alarms v objektu trend control Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Přímé zobrazení analog alarms v trend view Zobrazení message textu a info textu Pomocí rozdílných barev jsou viditelné stavy alarmu Toto funguje jen s online tags Již kvitovaný alarm Alarm, který není ukončen a také není kvitován Ukončený alarm Strana 48

42 Novinky WinCC Professional V14 analog alarms v objektu trend control engineering Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional 1. Konfigurace analog alarms s definicí limit 2. Aktivace alarmů pro danný tren v trend view Může být nastaveno i v Runtime Strana 49

43 Novinky WinCC Professional V14 Multi-Touch gesta pro Controls objekty Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Multi-Touch rozšíření pro Controls objekty Rozdílná gesta jsou nyní k dispozici Táhnout (pull) (pomocí jednoho nebo dvou prstů) Držet (hold) Změna velikosti (scaling) Držet a dvojklik (Hold and double tap) Tyto funkce jsou obdobné jako ve WinCC V7.4 podporované Controls Trend-based-Controls Grid-based-Controls Axis-Controls Strana 50

44 Novinky WinCC Professional V14 Nastavení connections online/offline Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional S7-1200/1500 connections mohou být v RT nastavovány na online/offline Úspora komunikačních zdrojů Stav komunikace je zobrazena pomocí HMI-tags Změna stavu komunikačního connection se může stát na např. změnu obrazovky, scriptem nebo od diagnostiky HMI vrací aktuální stav status value Disconnected 0 Connected řídí connection Start value by měla být 1 Strana 51

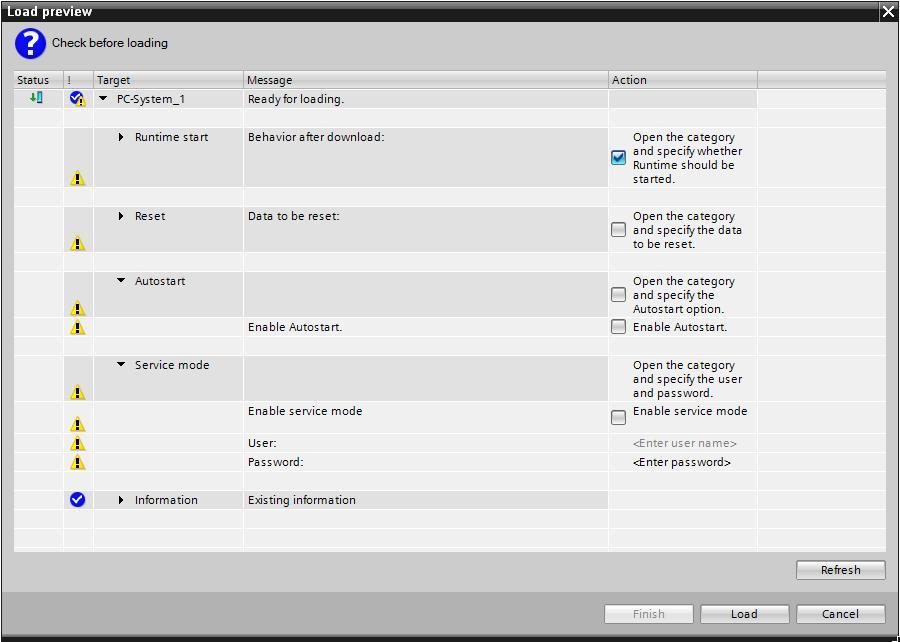

45 Novinky WinCC Professional V14 nové RT Download properties Nové Runtime Download properties Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Auto start Runtime se spustí automaticky po restaru PC Service-Mode Pomocí service módu můžete provozovat WinCC RT Professional jako službu (service) Strana 55

46 Novinky WinCC Professional V14 nové nastavení kompilátoru: Do not check deleted HMI tags in screens Compiler Option: do check deleted HMI tags in screens Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Nastavení pro enabling/disabling kontroly kompilátoru, zda použitá proměnná na obrazovce existuje, či nikoli. Bez varování Nastavení v: RT properties - general Tato proměnná neexistuje Varování, že zde není propojení na žádný Tag Strana 56

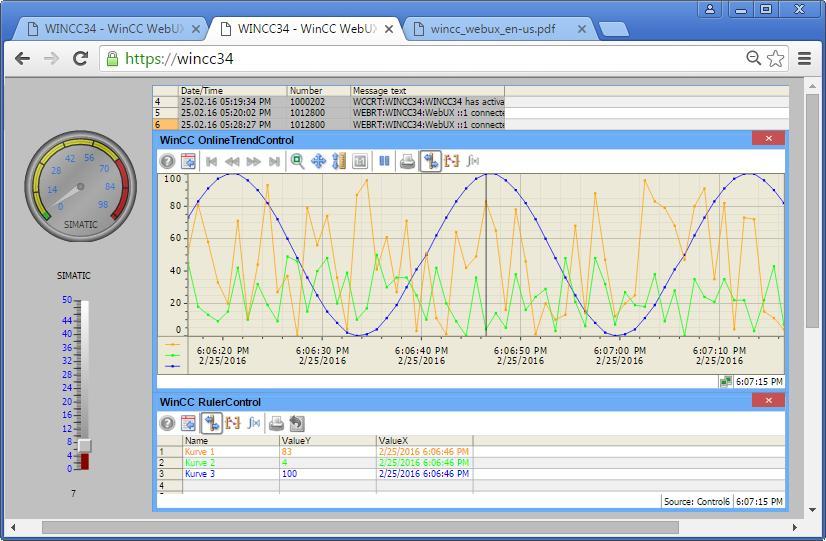

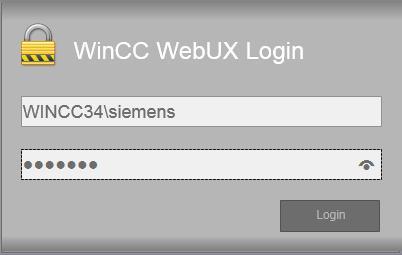

47 Novinky WinCC Professional V14 Option WebUX Basic Panel 2nd Comfort Panel Runtime Advanced Runtime Professional WebUX Web User Experience Pro použití na Smartphones, tabletech, PC a na jiných zařízeních s HTML5 Browserem ƒ Přístup přes HTTP nebo HTTPS a SSL certifikát ƒ Kompatibilní se SIMATIC Logon ƒ Multi-Touch Zoom & Pan pro WebUX Controls ƒ Žádná instalace a údržba na zařízení Strana 57

48 Novinky WinCC Professional V14 Option WebUX Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional WebNavigator WebUX Plná funkcionalita Nutnost instalace na straně klienta ActiveX-Plugin Požadované použití Internet Exploreru Nenáročné na inženýrskou práci Nízké náklady na údržbu Operating a monitoring přes WWW Look & Feel jako WinCC Standard Podporovány standardy internetového zabezpečení Základní funkcionalita Žádná instalace a údržba Volný výběr zařizení a prohlížeče Nenáročné na inženýrskou práci Zaměřeno na mobilní zařízení The options WebUX and WebNavigator complement each other and can be used parallel Strana 58

49 Novinky WinCC Professional V14 Option WebUX aktivace webového přístupu Activate/deactivate webový přístup pro celou skupinu obrazovek (WebNavigator/WebUX) Web access pro jednotlivé obrazovky (WebNavigator/WebUX) Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Strana 59

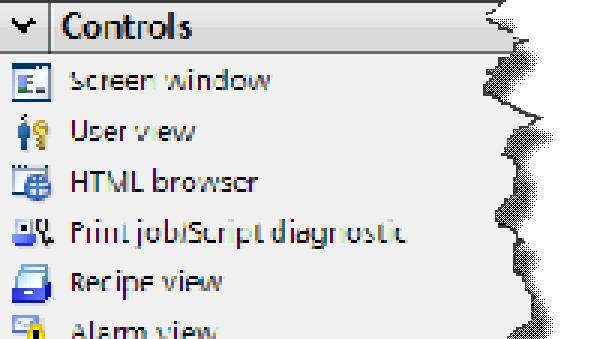

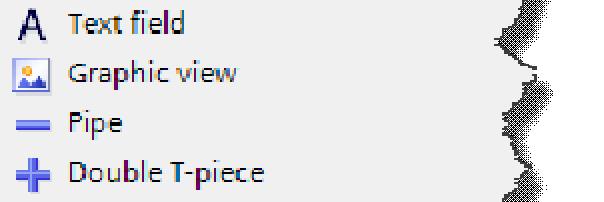

50 Novinky WinCC Professional V14 Option WebUX podporované objekty a controls ve WebUX Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Basic objects Elements Controls Faceplates Graphic format: *.bmp *.tif *.png *.ico *.emf *.wmf *.gif *.jpg *.jpeg Strana 60

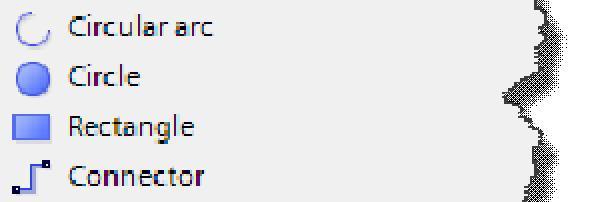

51 Novinky WinCC Professional V14 Option WebUX podporované objekty a controls ve WebUX Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Basic objects Elements Controls Faceplates Support of all graphic formats Strana 61

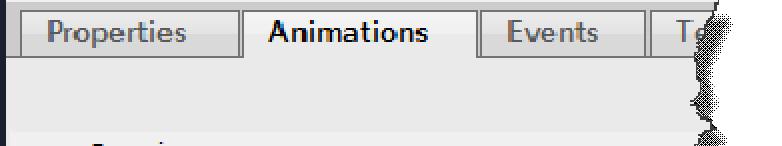

52 Novinky WinCC Professional V14 Option WebUX - Podporované animace a scripty ve WebUX Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Animations WebUX WebNavigator VB Scripts - Global - At properties - At events C Scripts Scheduled tasks VB & C Scripts - Global - At properties - At events Scheduled tasks Strana 62

53 Novinky WinCC Professional V14 Licence pro WebNavigator a WebUX Společný koncept licencí pro WEBNAVIGATOR a WebUX Licence pro WEBNAVIGATOR a WebUX jsou sčítatelné a nezávislé na verzi Dva licenční modely jsou k dispozici pro WebNavigator a WebUX Samostatné licence pro WebNavigator a WebUX Společné licence pro WebNavigator a WebUX (licenci WebNavigatoru lze použít i pro WebUX ne opačně) Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Atribut Do not use WebNavigator License for WebUX Pomocí tohoto atributu lze navolit licenční model samostatných nebo společných licencí Strana 65

54 Novinky WinCC Professional V14 Licence Nový PowerPack > 5000 pro Logging 6AV2107-2GD00-0BD0 PowerPack > 5000 LoggingTags 6AV2107-2GD00-0BJ0 PowerPack > 5000 LoggingTags DL Nová 16K Powertags License pro Runtime Advanced Podporuje 16k PowerTags a 24k internal + external HMI tags Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Strana 68

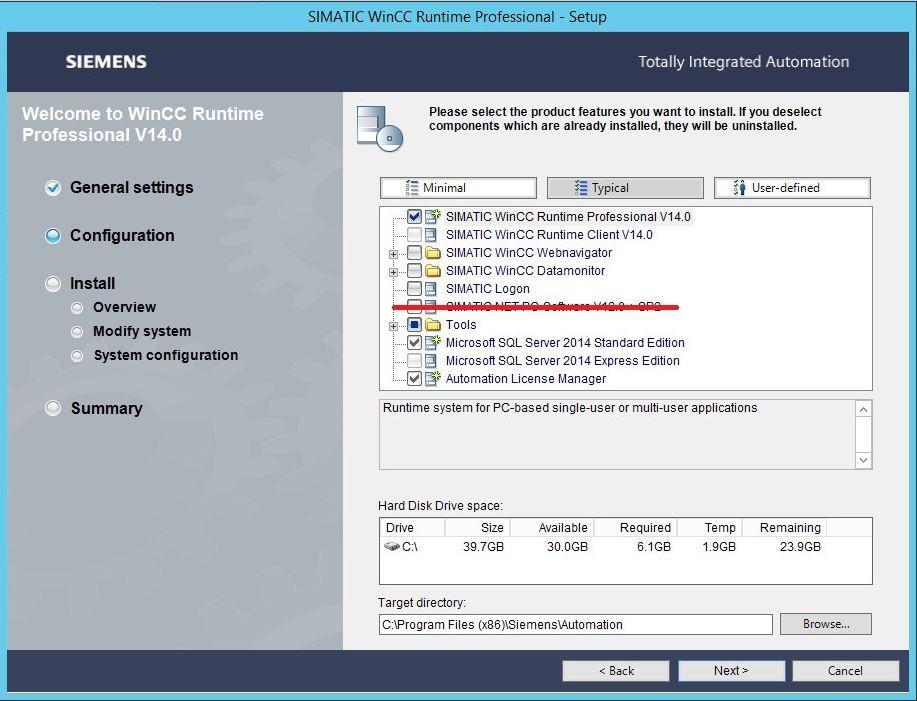

55 Novinky WinCC Professional V14 Instalace The SIMATIC NET (V13 SP2) není součástí WinCC Runtime Professional DVD a musí být instalován samostatně Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Podle potřeby je instalován Microsoft SQL Server 2014 SP2 standard nebo Express DVD dále obsahuje: WinCC Webnavigator WinCC Datamonitor SIMATIC Logon Automation License Manager Strana 69

56 Novinky WinCC Professional V14 Podporované operační systémy Windows 7 Windows 8.1 Windows 10 TIA Portal V14 32Bit 64Bit nelze + Windows Server 2008 SP1 nelze + Windows Server 2012 R2 Strana 71

57 Novinky WinCC Professional V14 Upgrade SUS WinCC Basic je zdarma součástí STEP7 V14 Upgrade z předchozí verze SIMATIC WinCC Engineering System Upgrades WinCC V11..V13-> WinCC V14 Download Krabice SIMATIC WinCC Basic V14 Upgrade V11..V13 -> V14 6AV2100-3AA04-0AK5 40 6AV2100-3AA04-0AE5 41 SIMATIC WinCC Comfort V14 Upgrade V11..V13 -> V14 6AV2101-3AA04-0AK AV2101-3AA04-0AE5 294 SIMATIC WinCC Advanced V14 Upgrade V11..V13 -> V14 6AV2102-3AA04-0AK AV2102-3AA04-0AE5 737 SIMATIC WinCC Professional 512 PowerTags V14 Upgrade V11..V13 -> V14 6AV2103-3DA04-0AK AV2103-3DA04-0AE5 840 SIMATIC WinCC Professional 4096 PowerTags V14 Upgrade V11..V13 -> V14 6AV2103-3HA04-0AK AV2103-3HA04-0AE SIMATIC WinCC Professional max. PowerTags V14 Upgrade V11..V13 -> V14 6AV2103-3XA04-0AK AV2103-3XA04-0AE Novinka Nové ve V14:SIMATIC WinCC Runtime Advanced PowerTags V14 6AV2104-0LA04-0AH AV2104-0LA04-0AA Novinka SIMATIC 50h Engineering Download Nové ve V14: SIMATIC 50h Engineering with STEP 7 Professional Combo, WinCC Professional (incl. WinCC flexible 2008) and STEP 7 Safety Advanced (incl. Distributed Safety) 6ES7823-1GE04-0YA5 490,00 Strana Strana 73

58 Novinky WinCC Professional V14 Import and Export of the TIA Portal settings Funkce Manuální Import & Export globálního nastavení TIA Portalu Centrální administrace globálního nastavení Použití Snadná distribuce globálního nastavení TIA Portalu pro firemní počítače. Strana 75

59 Novinky WinCC Professional V14 Migrace/Upgrade Přímá migrace WinCC V7.3 projekty WinCC flexible 2008 SP2 a SP3 Projects AM14-Data Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Upgrade TIA Portal V13 SP1 Strana 76

60 Novinky WinCC Professional V14 Side by Side Installation: TIA Portal produkty TIA Portal V13 SP1 Step7 TIA Portal V13 SP1 WinCC Comfort/Advanced TIA Portal V13 SP1 WinCC Professional TIA Portal V14 Step7 TIA Portal V14 WinCC Comfort/Advanced TIA Portal V14 WinCC Professional Startdrive V13 SP1 Strana 77

61 Novinky WinCC Professional V14 Side by Side Installation: TIA Portal produkty WinCC flexible 2008 SP2 WinCC flexible 2008 SP3 WinCC V7.2 RC + RT WinCC V7.3 SE UPD 6 RC WinCC V7.3 RT WinCC V7.4 RC + RT Step7 Professional 2010 SR4 (V5.5 SP4) Simotion Scout V4.4 HF5 TIA Portal V14 Step7 TIA Portal V14 WinCC Comfort/Advanced TIA Portal V14 WinCC Professional Strana 78

62 Novinky WinCC V7.4 SCADA Unrestricted / Siemens AG All Rights Reserved.

63 WinCC V7.4 kompatibilita základní informace Podpora pro 32 bitový operační systém Windows 7 SP1 (Professional, Enterprise a Ultimate) Windows Embedded Std 7 SP1 (jen pro SIMATIC IPC) Windows 8.1 (Professional, Enterprise) * Podpora pro 64 bitový operační systém Windows 7 SP1 (Professional, Enterprise a Ultimate) Windows10 (Professional, Enterprise) * Windows 8.1 (Professional, Enterprise) * Windows Server 2008 R2 Std SP1 (Standard + Enterprise Edition) Windows Server 2012 R2 Std (Standard + Enterprise Edition) Windows Vista nebo Windows XP nejsou již podporovány Antivirus support Trend Micro "Office Scan" Client-Server Suite V11.0 / V11.0 SP1 McAfee VirusScan EnterpriseV8.8 Symantec Endpoint Protection V12.1 / V (Norton Anti-Virus) Windows Defender Pouze ve spojení s Siemens IPC * Není uvolněno pro integrovný projekt WinCC v Simatic Manageru Strana 80

64 WinCC V7.4 kompatibilita základní informace Side-by-side instalace SIMATIC produktů Kompatibilní s STEP7 V5.4/V5.5, V10.5/V11/V12, WinCC flexible (od2008) Nemůže být nainstalováno paralelně s WinCC V1x, RT Professional, WinCC V6/V7.x Kompatibilní s SIMATIC NET V13 SP2 SIMOTION SCOUT TIA od V4.4 HF5 ( ) Virtualizace VMWare ESXi 5.5 / V6.0, ( Link) VMWare Workstation > =10 (jen pro engineering) Windows Server 2012 R2 Hyper-V Strana 81

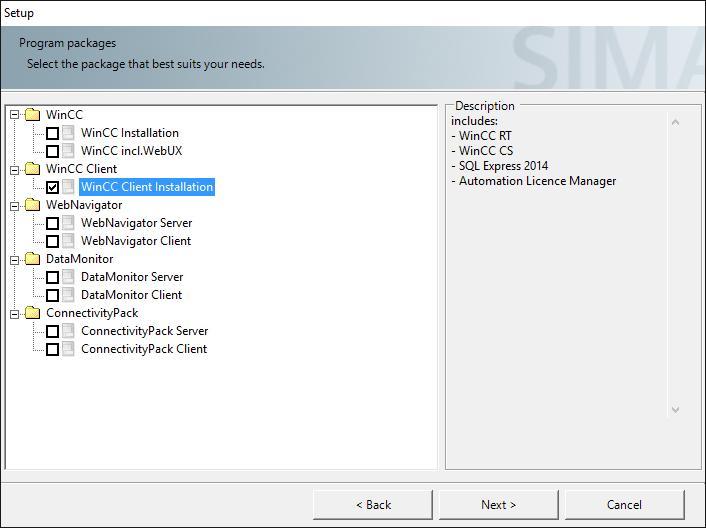

65 WinCC V7.4 Instalace Zjednodušená instalace (WinCC setup) Jednodušší mechanismus pro automatický update z existujícího WinCC V7.x na V7.4 Nutnost manuálního odstranění starších optionů (např. WebNavigator) již není nutné. Package instalace WinCC Client (včetně SQL Server Express) je v hlavní instalační nabídce Record funkce pro automatickou WinCC package instalaci Instalace WinCC na více PC použití centrální instalace Instalace WinCC bez nutnosti zásahu uživatele 1. vytvoření Ra_Auto.ini souboru pomocí record funkce run <adresář, kde je instalace WinCC>\setup.exe /record Nastavení co a jak budu instalovat 1. save/copy vzniký soubor Ra_Auto.ini do C:\Windows 2. start centrální automatické instalace run < adresář, kde je instalace WinCC >\setup.exe /silent Strana 89

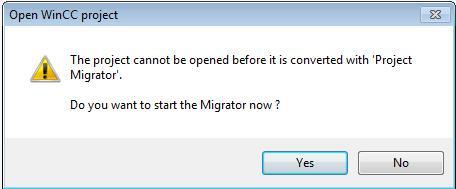

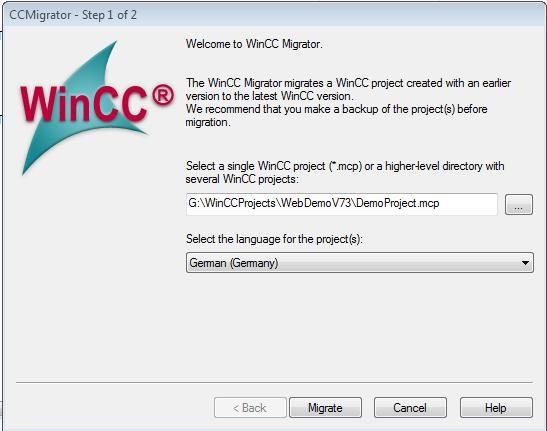

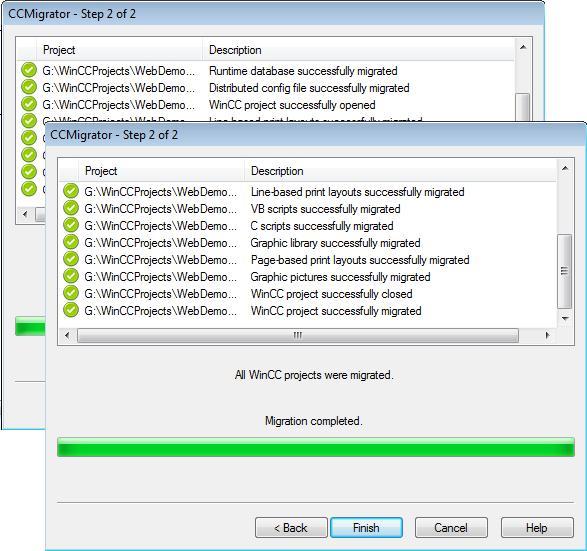

66 WinCC V7.4 Migrace Migrace Pokud otevíráme projekt z předchozí verze ve WinCC V7.4, tak se objeví message box, že je nutné použít Project Migrator Use WinCC Project Migrator to migrate several WinCC projects in a single step ("C:\Program Files (x86)\siemens\wincc\bin\ccmigrator.exe ) Před migrací se doporučuje si udělat backup projektu Přímá migrace je možná z: WinCC V7.3, V7.2, V7.0 nebo V6.2 SP3 Jak migrovat z verzí starších než V6.2 SP3? Další kroky Updating System Messages v Alarm Logging (Budou přidány nové system messages) Update the server-data package (multi-user project) Strana 92 2/27/2017

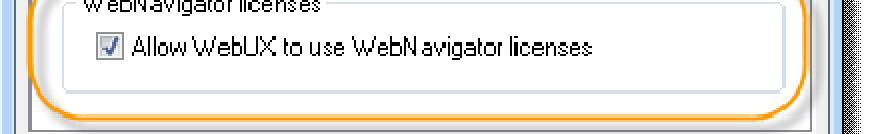

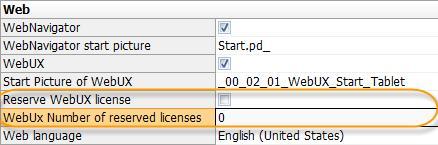

67 WinCC V7.4 Licence Standardizace licenčního modelu pro webové optiony Sjednocení webových licencí pro WinCC V7 a V14 (stejná licence a stejné objednací číslo) Společný licenční koncept pro WebUX a WebNavigator Sčítatelné licence pro všechny webové optiony WebUX, DataMonitor, WebNavigator (existující staré licence lze také použít) WebUX licence lze rezervovat pro vybranné uživatele, tak aby nemuseli čekat na uvolnění licence Je možné použít licenci od WebNavigatoru pro WebUX samostatné web-licence WebNavigator WebUX Operate WebNavigator WebUX Operate kombinované web-licence Monitor Monitor Strana 96

68 WinCC V7.4 Přehled možných konfigurací Web-Client Client as Web-Server Web-Client Terminal Server Thin-Client HTML 5-Client Office-LAN (Ethernet) Client with project HTML 5 Client Client without project Thin-Client Connectivity Station Web-Clients Od single user system k multi user řešení (možnost zabezpečené komunikace) Local-clients, web-řešení možnost řešení nezávislé na prohlížeči a HW Redundance Long-term archive system, analysis & reporting Terminal-bus (Ethernet) Standalone Server Server Process Historian Information Server Engineering Station Process-bus (Industrial Ethernet) Rockwell Automation Mitsubishi Electronics Modbus TCP/IP etc. S S S7-400 S7-300 OPC Server 3 rd party Strana 97

69 WinCC V7.4 Konfigurační principy Multi-user system (možný počet UNI-Clients a Servers) Multi-user systém, kde klient zobrazuje data pouze z jednoho serveru, pak clientský projekt není potřeba. Pokud jsou použiti pouze UNI-Clients, pak může být až 64 paralelních clientů Multi-User Server-Client System UNI-Client bez projektu 1-64 Server Multi-User Project Strana 101

70 WinCC V7.4 Konfigurační principy Multi-user system (možný počet MULTI-Clients a Servers) Pokud client/server system zobrazuje data z více serverů, je nutný projekt pro clienta Pokud se použijí pouze MULTI-Clients, pak může být až 50 paralelních clientů Jeden client může přistupovat až na 18 serverů v RT. (maximum 36 serverů ve formě 18 redundantních párů serverů) Je možná kombinace UNI-Clients a Multi-Clients Distributed Server-Client mixed System MULTI-Client with client project 1-50 Server Multi-User Project 1-18 Strana 102

71 WinCC V7.4 Konfigurační principy Multi-user system (možný počet web-clientů a serverů) WebNavigator Sledování a ovládání WebNavigator-Clients, limit je až 151 clientů. (MULTI-Client a 150 WebClients). V takovém systému může být až 18 párů redundantních serverů WebUX Sledování a ovládání nezávislé na HW a prohlížeči Z důvodu bezpečnosti je možné jen HTTPS připojení Při použití WebUX-Clientů, současný přístup až na 100 WebUX clients na jeden WebUX server. Distributed Server-Client System with web-solution WebN-Client Client as Web-Server Server Multi-User Project WebN-Client Strana 103

72 WinCC V7.4 Konfigurační principy Kombinovaný systém (znamená, že je zde alespoň jeden UNI- & jeden MULTI-Client) Každý client má hodnotu: WebNavigator-Client / Thin-Client = 1 WebUX-Client / MULTI & UNI-Client = 2 UNI-Client s "Configure remote" funkcí = 4 Součet hodnot musí být menší než 120 na jeder server (servers without operating) V případě servers with operating musí být hodnota menší než 32. Distributed Server-Client System with web-solution Web-Client Client as Web-Server Web-Client Web-Client HTML 5 Client Server Multi-User Project Strana 105

73 WinCC V7.4 Konfigurační principy Příklady Distributed Server-Client System with web-solution WebN-Client WebN-Client 44 Distributed Server-Client System with web-solution WebUX-Client HTML 5 Client 50 MULTI-Client with client project 6 UNI-Client without project 16 MULTI-Client with client project 10 Server Multi-User Project Server Multi-User Project Komponenty Hodnota 16 UNI-Clients (s "Configure remote" funkcí) 16 x 4 = 64 6 MULTI-Clients 6 x 2 = WebNavigator-Clients 44 x 1 = 44 Součet 120 Komponenty Hodnota 10 MULTI-Clients 10 x 2 = WebUX & HTML 5-Clients 50 x 2 = 100 Součet 120 Strana 106

74 WinCC V7.4 WebUX Velké rozšíření použitelných objektů a funkcí: WebUX V7.4 User administration přes SIMATIC Logon System events pro user logon and logoff Dynamic dialogy jsou automaticky konvertovány do VB scriptů. Rozšíření podporovaných objektů pro Graphics Designer Application window (pro script diagnostics), Bar object, Podpora: Alarm Control, OnlineTable Control, OnlineTrend Control, FunctionTrend Control, Ruler Control, Slider Control, Digital/Analog Clock Control, Gauge Control, WebBrowser Control Strana 108

75 WinCC V7.4 Komunikace Komunikace Rozšíření nabídky komunikačních kanálů Nový channel driver OPC UA WinCC Client (DataAccess) Funkční rozšíření pro "SIMATIC S7-1200, S Channel" channel DLL: system limits až na 128 připojení k S PLC Podpora byte data blocks (raw-data) v S kanálu přes scripting Diagnostika pomocí Runtime Control SysDiagControl (Diagnose Viewer) Strana 128 Není podporován PROFIBUS FMS ve WinCC V7.4!

76 12-15 th of June 2017 Prague Workshop Expert Days For WinCC Specialists and Solution Partners as preparation for certification test HMI SCADA Restricted Siemens AG 2016 Siemens.com/wincc

77 Workshop WinCC Expert Days Target Dedicated to WinCC Specialists and Solution Partners with WinCC knowledge. Can be used as preparation workshop for the re-certification test (SCADA based) for the HMI module. Concept Workshop with presentations followed by practical hands-on exercises. Contents including WinCC V7 and WinCC Professional (basic functionality, helpful details to improve the configuration efficiency) and important options for additive customer value. Duration 2 to 4 days, depending on the selected topics Requirements for participants Experience with WinCC V7 due realization of a complete project. Strana 161 Contents WinCC V7 News of latest version Basic functionality (usability enhancements, communication hints) Efficient Engineering - standardization with WinCC and S Scalability - from single-user system to redundant server client solution for all technologies and industries Bidirectional flow of information from shop floor to top floor (OPC UA, IDB) WinCC Professional Integrated Engineering: highlights and standardization - efficient engineering with WinCC Professional Digital workflow: automated project generation with SiVArc Transparent Operation: detailed plant and machine monitoring with minimal configuration Prodiag, OPC UA integrated standardized connections to MES Options Process Historian: central long-term archive for production data Information Server: target group-oriented reports and analyses of historical WinCC and Process Historian Performance Monitor: shows weak points of production and create plantspecific key figures (KPIs) WEB UX and WEB Navigator: flexible operator control and monitoring of plant processes via the Internet or an intranet

78 Workshop WinCC Expert Days Day 1 Day 2 Expert Day 1 DE Tips & Tricks for SIMATIC WinCC V7.4 Expert Day 2 DE Tips & Tricks for SIMATIC WinCC professional in TIA Portal Strana 162

79 Workshop WinCC Expert Days Agenda Expert Day 1 DE SIMATIC WinCC V7.4 Start Topic Speaker 10:00 Welcome Region 10:15 SIMATIC WinCC V7.4 Highlights Region 10:30 Innovation Focus Usability: Efficient usage of Configuration Studio (e.g. Drag & Drop, Mass data handling) Focus Communication: S communication, OPC UA Multiuser Engineering, Know-How-protection SUP HMI 11:30 Efficient Engineering Working with WinCC: -Faceplates / Faceplates with Prefix -How to improve the Performance SUP HMI 13:00 Lunch 14:00 Scalability Client-Server-Systems: -Licensing and configuration -Enhancing for Web-Access SUP HMI 15:30 Coffee break 16:00 Openness Options: - Information Server - IDB SUP HMI 17:00 Positioning WinCC V7 WinCC V14 Region 17:15 Wrap-Up Region 17:30 End Siemens s.r.o. 19: All Rights Reserved. Dinner Strana 163

80 Workshop WinCC Expert Days Agenda Expert Day 2 DE SIMATIC WinCC V14 RT Professional (TIA Portal) Start Topic Speaker 10:00 Welcome Region 10:15 SIMATIC WinCC V14 Highlights Region 10:30 Innovation Focus Usability: Efficient configuration with TIA Portal, e.g. Drag & Drop, Short keys - S Communication, ProDiag SUP HMI 11:30 Efficient Engineering Working with WinCC Professional: -Faceplates / Usage of Prefix -Performance hints SUP HMI 13:00 Lunch 14:00 Scalability Client-Server-Systems: - Licensing and configuration - Enhancements for Web Access SUP HMI 15:30 Coffee Break 16:00 Openness Options: - SiVArc - Energy Suite SUP HMI 17:00 Positioning WinCC V7 WinCC V14 Region 17:15 Wrap-Up Region 17:30 End Siemens s.r.o. 19: All Rights Reserved. Dinner Strana 164

81 Bezplatná technická podpora Strana 165

82 Technická podpora Potřebujete rychlejší odpověď na Váš technický dotaz? Použijte nové webové rozhraní pro zadávání technických dotazů. Zadání technického dotazu přes webové rohraní urychlí proces jeho předání odpovědnému technikovi Přes webové rozhraní lze snadno sledovat stav řešení technického dotazu. Dojde k odstranění nepřesností vzniklých komunikací s call centrem. Strana 166

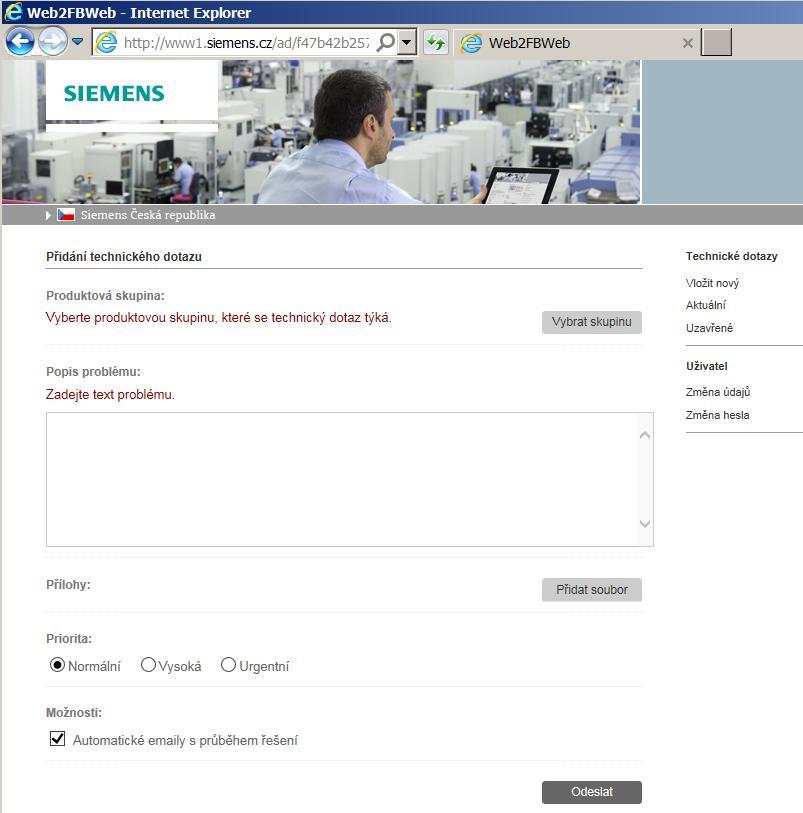

83 Siemens Support Registrovat Ladislav Plachý Dále se již budete jen přihlašovat. Siemens s.r.o **************. **************. Strana 167 Po registraci dostanete s linkem, na který je nutno kliknout a aktivovat si tím Váš profil. x.

84 Siemens Support Strana 168

85 Siemens Support Výběr z produktového stromu. Je třeba správně zatřídit. Strana 169

86 Siemens Support Správně zatříděno Strana 170

87 Siemens Support Výběr produktu podle názvu Hledaný text Nalezené možnosti Výběr produktu podle objednacího čísla Strana 171

88 Siemens Support Vlastní text dotazu. Přiložení souboru Nastavení priority Chci dostávat y se stavem dotazu. Strana 172

89 Siemens Support Otevřené dotazy Uzavřené dotazy Strana 173

90 Siemens školicí středisko Standardní Siemens školení realizovaná po celém světě Čeští lektoři Bradlec u Mladé Boleslavi, Ostrava nebo přímo u zákazníka Školení šitá na míru Siemens certifikát Strana 174

91 Siemens školicí středisko Strana 175

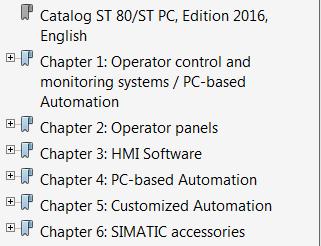

92 Podpora Strana 176

93 Podpora support.industry.siemens.com Strana 177

94 Workshop WinCC Expert Days Dotazník: Jaká témata Vás zajímají Kolik by přišlo z Vaší firmy Nezapomeňte zadat kontakt, pokud máte o tento workshop zájem Strana 178
