1 PROGRAMOVÁNÍ ROBOTŮ V PROSTŘEDÍ TIA PORTAL Ladislav Plachý Siemens

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana 2

3 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTAL HMI Operátorské panely Jednotné inženýrské prostředí S Jednotná hardwarová platforma Jedno místo pro ovládání Centrální diagnostika a archivace Strana 3 Použití Siemens HMI operátorských panelů Vyšší efektivita inženýrské práce Rychlejší oživení Snadná diagnostika problémů

4 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTAL HMI Operátorské panely Jednotné inženýrské prostředí Komunikační propojení S a operátorského panelu přes UDT (univerzální datový typ struktura) a jeho napojení na faceplaty PLC Alarm Testování pomocí simulace Rychlá změna typu operátorského panelu (Change Device) HMI ToolBox Strana 4

5 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTAL HMI Operátorské panely Komunikační propojení S a operátorského panelu přes UDT (univerzální datový typ struktura) a jeho napojení na faceplaty Struktura dat pro standardní objekt Motor. Uložené motory. Automaticky vygenerované HMI Tagy na panelu. Strana 5

6 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTAL HMI Operátorské panely Komunikační propojení S a operátorského panelu přes UDT (univerzální datový typ struktura) a jeho napojení na faceplaty Přímé napojení UDT proměnné na Faceplate objekt. Start Stop Nakopírované instance Faceplate objektu na jednolivých obrazovkách panelu, lze centrálně měnit. Strana 6

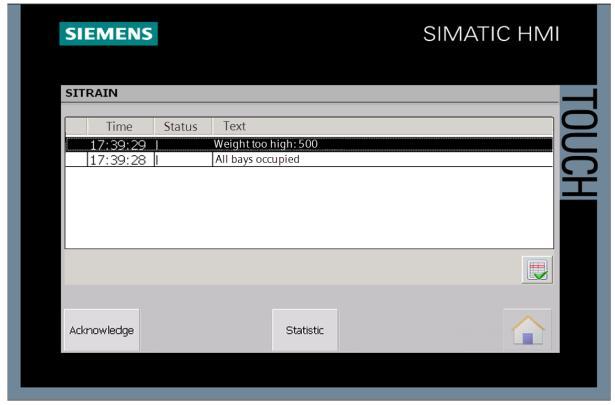

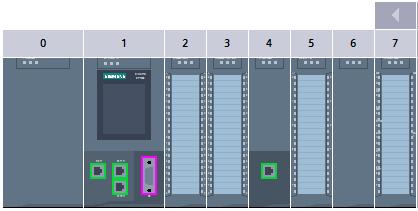

7 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely PLC Alarm Alarm je aktivovám v panelu, když se změní bit z 0 na 1. Discrete alarm Analog alarm Telegram z CPU propojený přes Alarm number Alarm je aktivovám v panelu, když se hodnota proměnné postane nad/pod zadanou mez. Operátorská panel cyklicky získává potřebná data z CPU PLC posílá alarm telegram Alarm je aktivovám v CPU PLC a zaslán do panelu. Strana 7 Časovou značku pro alarm určuje až panel. Je vhodné pro aplikace, kde časová posloupnost není důležitá nebo vzdálenost mezi ději je dostatečně dlouhá. Jak PLC alarm naprojektovat? To ukazují další skryté folie! Časovou značku pro alarm určuje již CPU PLC. Je vhodné pro aplikace, kde časová posloupnost je velmi důležitá.

8 SIMATIC S PLC Alarm Proč používat? Definují se alarmové typy konzistentní alarmová hlášení pro všechny instance (např. analogová měření, blok pro ventil, ) Alarm s časovou značkou generovanou v PLC Text alarmu se definuje jen jednou při konfiguraci PLC (i pro různé jazyky) Zobrazení alarmů na 3 zařízeních HMI, Web server, Displej na PLC Strana 8

9 SIMATIC S PLC Alarm Programování PLC alarm lze použít jen ve funkčním bloku Blok pro vygenerování alarmu Alarm vyvolávaný náběžnou hranou s časovou značkou PLC Možnost použít až 10 dynamických parametrů pro vytvoření textu zprávy Status alarmu potvrzený / nepotvrzený / trvající /. Strana 9

10 SIMATIC S PLC Alarm Konfigurace alarmového typu Všechny alarmové typy Kdykoli použiji ve FB objekt Program_Alarm, tak vzniká nový Alarm type Instance konkrétního alarmového typu Alarm instance pro jednotlivá měření Až 10dynamických parametrů Konfigurace alarmového typu Nastavení alarmní třídy, priority, Text alarmního hlášení keyword instance FB, název PLC, Statický text Až 10 Siemens dynamických s.r.o. parametrů Strana 10

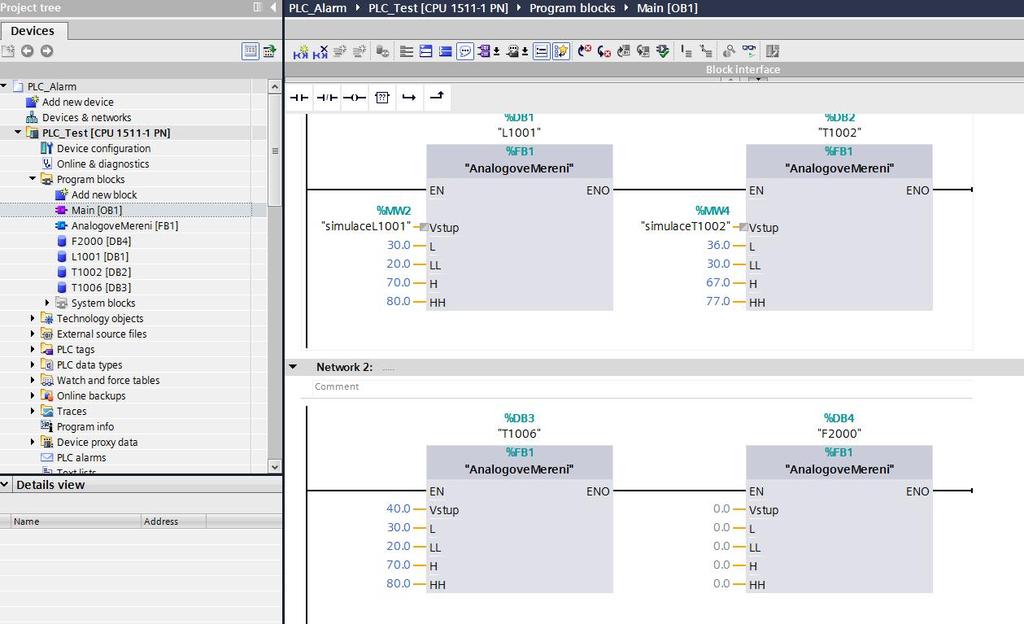

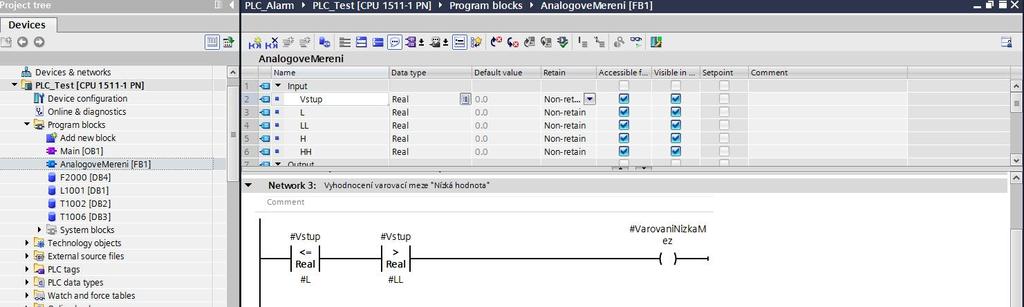

11 SIMATIC S PLC Alarm Jak na to? 1. Vytvoření uživatelského funkčního bloku Analogové měření s použitím Program alarm Vstupy funkčního bloku Porovnání hodnoty s nastavenými hodnotami Alarm vyvolávaný náběžnou #VarovaniNizkaM Strana 11 Program alarm

12 SIMATIC S PLC Alarm Jak na to? 1. Vytvoření uživatelského funkčního bloku Analogové měření s použitím Program alarm 2. Volání funkčního bloku Analogové měření jednotlivé instance L1001, T1002, Vstupy funkčního bloku Porovnání hodnoty s nastavenými hodnotami Instance bloků Analogové měření, jednotlivá analogová měření L1001, T1002,.. Strana 12 Program alarm

13 SIMATIC S PLC Alarm Jak na to? 1. Vytvoření uživatelského funkčního bloku Analogové měření s použitím Program alarm 2. Volání funkčního bloku Analogové měření jednotlivé instance L1001, T1002, 3. Vzhled PLC alarmů Vstupy funkčního bloku Porovnání hodnoty s nastavenými hodnotami Instance konkrétního Analogových měření Alarmové typy v bloku Analogové měření Alarmy pro instance Analogové měření Strana 13 Program alarm

14 SIMATIC S PLC Alarm Jak na to? 1. Vytvoření uživatelského funkčního bloku Analogové měření s použitím Program alarm 2. Volání funkčního bloku Analogové měření jednotlivé instance L1001, T1002, 3. Vzhled PLC alarmů 4. Vzhled HMI alarmů Vstupy funkčního bloku Porovnání hodnoty s nastavenými hodnotami Instance konkrétního Analogových měření Alarmové typy v Jednotlivé alarmy v HMI bloku Analogové měření Alarmy pro instance Analogové měření Strana 14 Program alarm

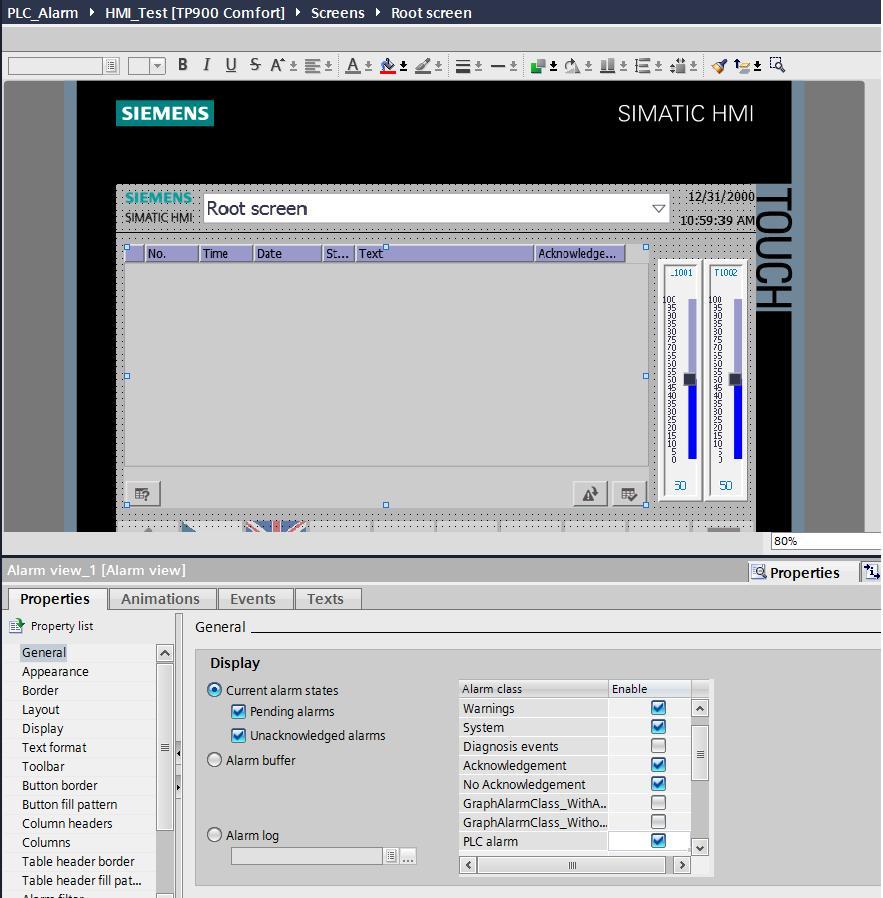

15 SIMATIC S PLC Alarm Jak na to? 1. Vytvoření uživatelského funkčního bloku Analogové měření s použitím Program alarm 2. Volání funkčního bloku Analogové měření jednotlivé instance L1001, T1002, Objekt Alarm view 3. Vzhled PLC alarmů 4. Vzhled HMI alarmů 5. HMI Strana 15 Povolení alarmních tříd

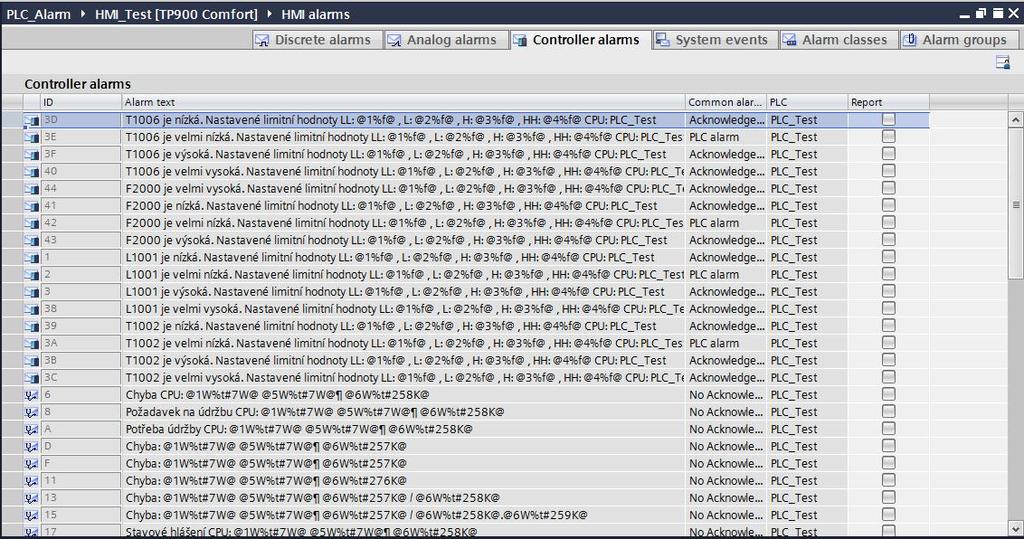

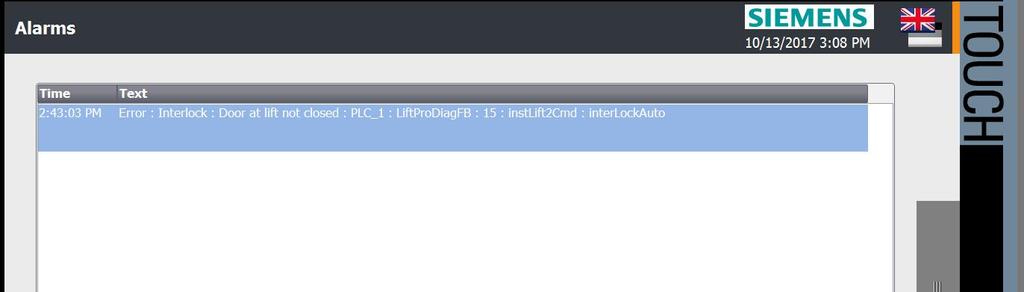

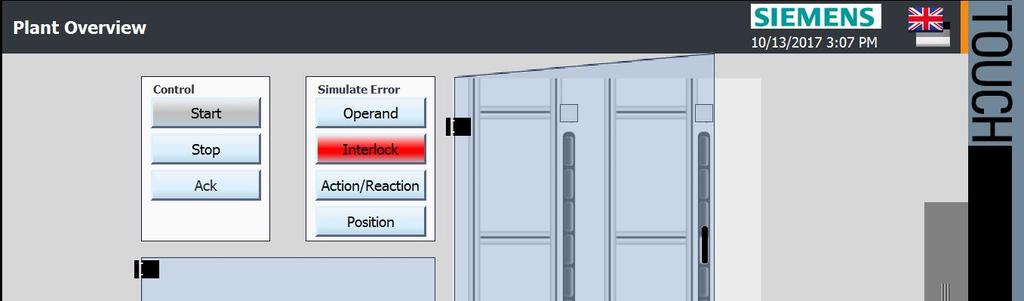

16 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Testování pomocí simulace HMI PLC PROFINET Simulátor PLC komunikuje se skutečným panelem Mobilní HMI Program robota Strana 16

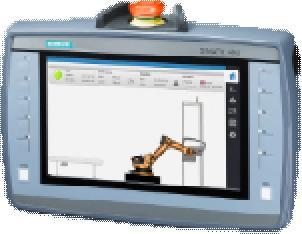

17 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Testování pomocí simulace HMI PLC Simulátor HMI panelu komunikuje se skutečným PLC PROFINET Mobilní HMI Program robota Strana 17

18 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Testování pomocí simulace HMI PLC Simulátor HMI panelu komunikuje se simulátorem PLC PROFINET Mobilní HMI Simulátor PLC komunikuje se simulátorem panelu Program robota Strana 18

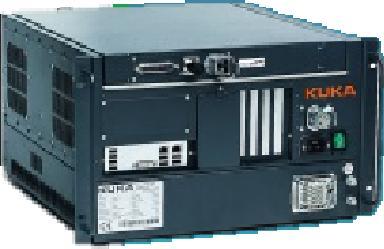

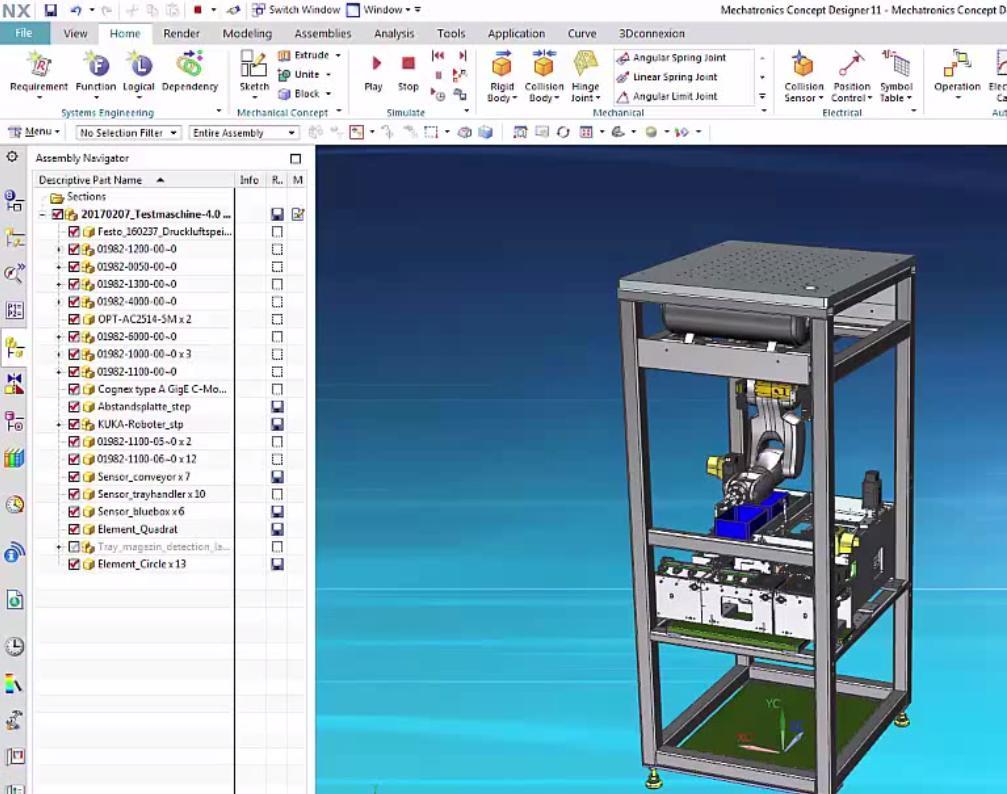

19 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Testování pomocí simulace PLCSIM Advanced Virtual S controller NX Mechatronics Concept Designer Simulátor reálného chování robota HMI PLC Simulátor HMI panelu komunikuje se simulátorem PLC PROFINET API Mobilní HMI Simulátor PLC komunikuje se simulátorem panelu Program robota Strana 19

20 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Testování pomocí simulace Výrazná zkrácení doby uvedení do provozu a tím i doby odstávky. V simulaci jde otestovat celý automatizační projekt. Nepotřebuji žádný HW Testování v klidu kanceláře. Strana 20

21 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Rychlá změna typu operátorského panelu (Change Device) Projekční firma má připravený projekt na určitý typ panelu, který již několikrát nasadila. Např. KTP900 Basic Zákazník požaduje jiný typ panelu. Např. TP1500 Comfort. WinCC v TIA Portalu nabízí rychlé řešení Strana 21

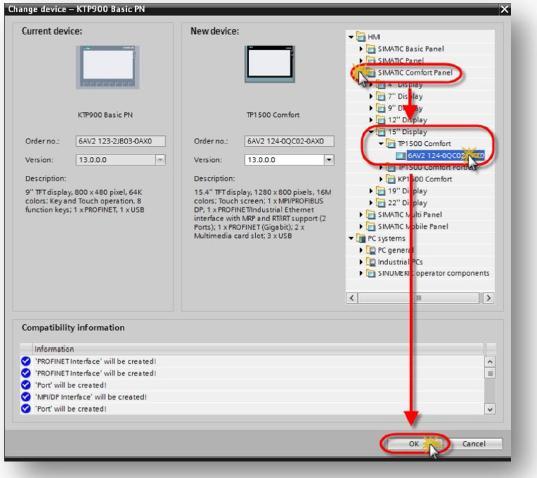

22 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Rychlá změna typu operátorského panelu (Change Device) 1. Nastavení způsobu roztažení/zmenšení obrazovky (přechází na jinou velikost obrazovky, je nutné určité přizpůsobení) 2. V Device & networks vyvolání změny typu panelu. 3. Výběr nového panelu Strana 22

23 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely HMI ToolBox SIMATIC HMI Toolbox Podpora zákazníků pomocí užitečných nástrojů Toolbox dnes Basic Panely Comfort Panely Runtime Advanced Runtime Professional HMI Toolbox zítra WinCC V7 Sada bezplatných nástrojů ke snadné a intuitivní operaci HMI panelů Efektivní inženýring a snadná instalace: rychle dostupné nástroje z knihoven TIA Portálu Strana 23

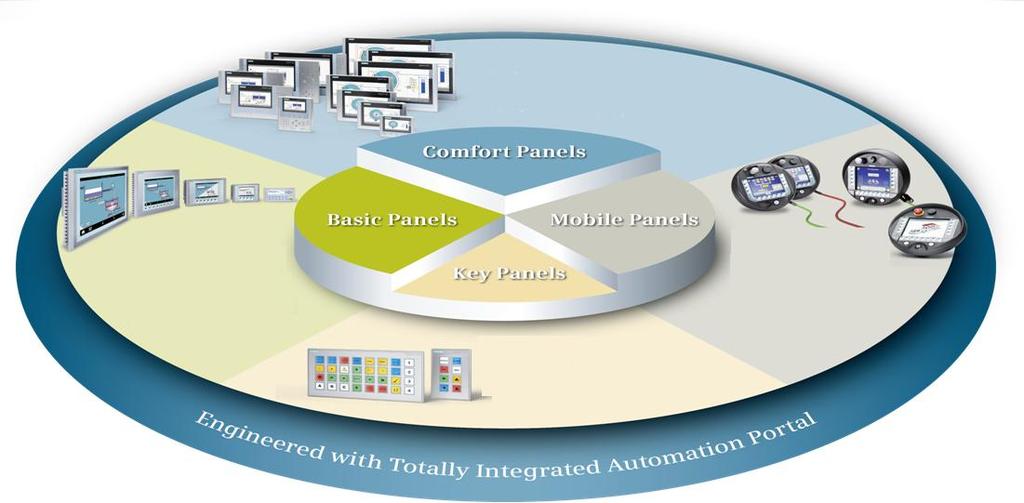

24 SIMATIC SiVArc generátor vizualizace! Si Si VArc Arc SIMATIC Visualization Architect Automaticky generuje HMI řešení Vytvoří vizualizaci založenou na PLC programu Umí vygenerovat více jak 150,000 objektů za méně než 10 min Automatický update po změnách v PLC programu Strana 24

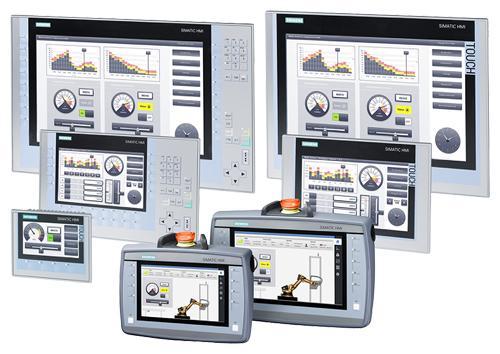

25 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Jednotná hardwarová platforma Jedno místo pro ovládání S Strana 25

26 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely Jedno místo pro ovládání Vysoké požadavky na výkon a funkčnost Velmi kvalitní širokoúhlý displej 4 22 Jednoduché na oživení a servis Cenově výhodné řešení 3 15 Všechny potřebné základní funkce Doplněk k S Rychlé uvedení do provozu Jednoduchá modifikace Mobilita a flexibilita Připojení přes kabel nebo bezdrátově Robustní Bezpečnostní koncept Strana 26 Flexibilita a jednoduchost

27 Basic panely Strana 27

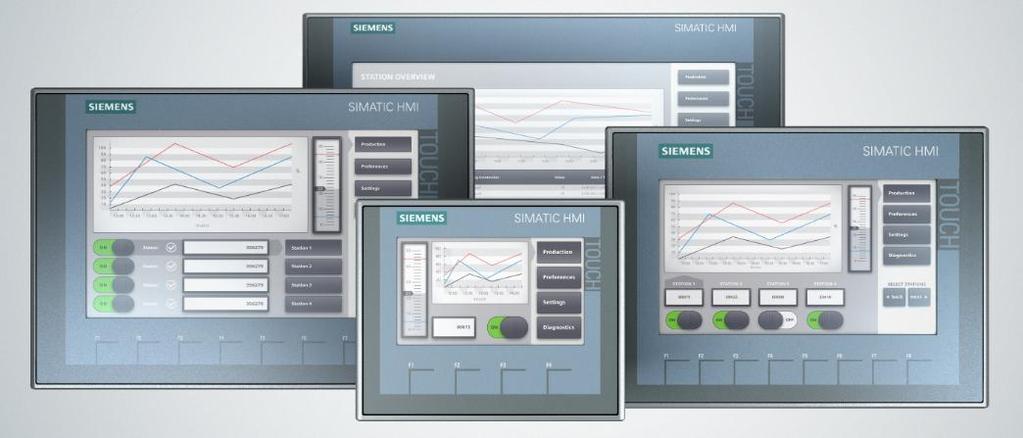

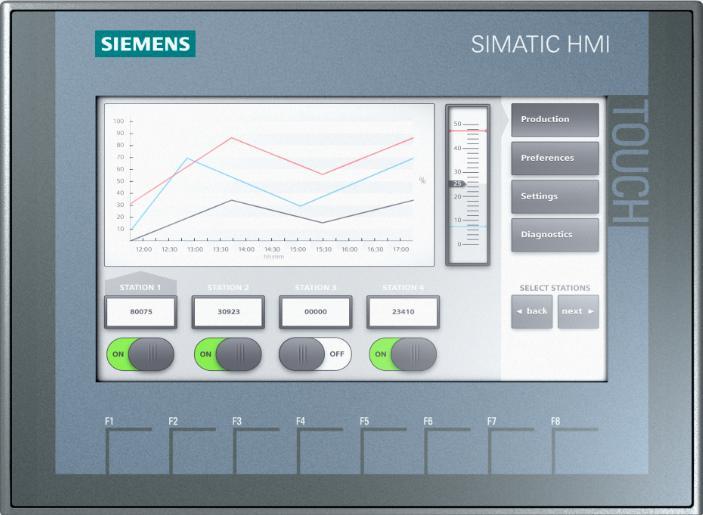

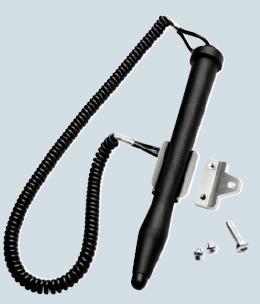

28 Ovládání v blízkosti strojů Basic panely 2nd Generation KTP1200 Basic 6AV2123-2MB03-0AX0 6AV2181-3MJ20-0AX0 Operátorské panely s vynikajícími displeji pro všechny aplikace! KTP1200 Basic DP 6AV2123-2MA03-0AX0 6AV2181-3MJ20-0AX0 KTP900 Basic 6AV2123-2JB03-0AX0 6AV2181-3JJ20-0AX0 9 Touch + Key 12 Touch + Key 4 Touch + Key 7 Touch + Key KTP700 Basic 6AV2123-2GB03-0AX0 6AV2124-6GJ00-0AX0 KTP700 Basic DP 6AV2123-2GA03-0AX0 6AV2124-6GJ00-0AX0 6AV2107-0CR00-0BB0 Sm@rtServer Pouze pro TIA Portal V14 KTP400 Basic 6AV2123-2DB03-0AX0 6AV2124-6DJ00-0AX0 6AV2100-0AA04-0AA5 6ES7648-0DC60-0AA0 6AV7672-1JB00-0AA0 6AV6645-7AB14-0AS0 WinCC Basic V14 Strana 28 1 ks v balení 5 ks v balení

29 Ovládání v blízkosti strojů Basic panely 2nd Generation Hodnota Tlačítko Text list Graphic list Datum/Čas Sloupcový graf Switch Sledování řízené technologie Tag AI Strana 29 Ovládání řízené technologie S Basic Panel 0 Místně 1 Automaticky 2 Vypnuto Alarmy Trendy Správa uživatelů HTML Browser Receptury Diagnostika Online graf sledovaných veličin. Možnost archivace 10 veličin do jednoho logovacího souboru na USB (max záznamů) Text/Graphic list PLC pracuje s hodnotou. Panel pracuje s textem/obrázkem Funkční tlačítka pro vydání povelu. Ovládací tlačítka pro vydání povelu. Pole pro zobrazení aktuální hodnoty veličiny s možností zadání požadované hodnoty. Alarmy textové zprávy o stavu řízeného procesu. Možnost archivace do jednoho logovacího souboru na USB (max záznamů) Ovládat může jen pověřená osoba

30 Ovládání v blízkosti strojů Basic panely 2nd Generation Sledování řízené technologie Ovládání řízené technologie Receptury Počet receptur 50 Počet elemetů receptury 100 Velikost datového recordu 32 kb Počet datových recordů 100 Rezervovaná pamět 256 kb Akce běžící na pozadí panelu (nezávisle na navolené obrazovce) Web Browser Control (např. pro zobrazení webových stránek z S7- PLC) Diagnostika stavu řídicího systému Diagnostický buffer PLC Automaticky vytvořená diagnostika řídicího systému, pomocí systémových alarmů Strana 30 Sledování hodnot proměnných v PLC Start/Stop PLC

31 Ovládání v blízkosti strojů Basic panely 2nd Generation Displej Širokoúhlý Vysoké rozlišení 64k barev USB Ovládání Logging USB Host 2.0 Pro použití myši, klávesnice a čtečky čárového kódu Kombinace Touch - Key 2 Logs (1 Tag- a 1 Alarmlog) 10 Tags je možné archivovat Archivuje se na USB-Stick Omezení: Max. 800 Tagů Pouze jedno komunikační rozhraní Nemá slot pro paměťovou kartu Nemá scripty ve VB Nelze použít Faceplate 6ES7648-0DC60-0AA0 Nízká cena Strana 31

32 Comfort panely Strana 32

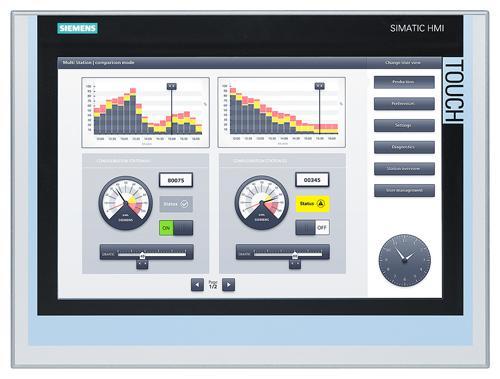

33 SIMATIC HMI v platformě TIA Portal Comfort panely Comfort Panels 4", 7", 9", 12" DP/PN Comfort Panels 15", 19", 22" DP/PN/ETH Archivy, scripty, Internet Explorer, PDF/Excel/Word zobrazovač, Media Player, F(x) funkce, prohlížeč systémové diagnostiky Strana 33

34 SIMATIC HMI v platformě TIA Portal Comfort panely Starter Kit : Comfort Panel WinCC V14 Comfort Edition SIMATIC HMI Manual Collection Ethernet kabel SIMATIC HMI Memory Card 2GB Ochranná folie (10 ks) pouze u touch zařízení Starter kits nabízejí až 40% cenové výhodnění v porovnání s cenami jednotlivých komponent. Strana 34

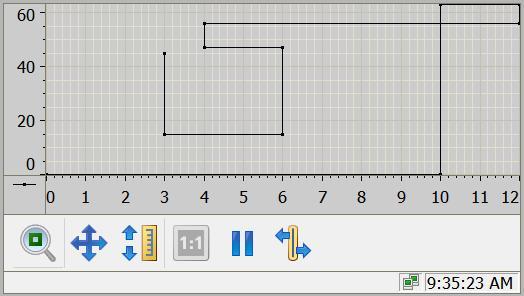

35 SIMATIC HMI v platformě TIA Portal Comfort panely Polyline Polygon Symbol library Slider Gauge Hodiny Sledování řízené technologie Watch tabulka (S7-300/400) Sm@rtClient view Graf Xy Media player Kamera PDF soubor Ovládání řízené technologie Receptury Strana 35 Počet receptur 100/300/500 Počet elemetů receptury 200/1000/2000 Velikost datového recordu 32/256/512 kb Počet datových recordů 200/500/1000 Rezervovaná pamět 256 kb/2 MB/4 MB

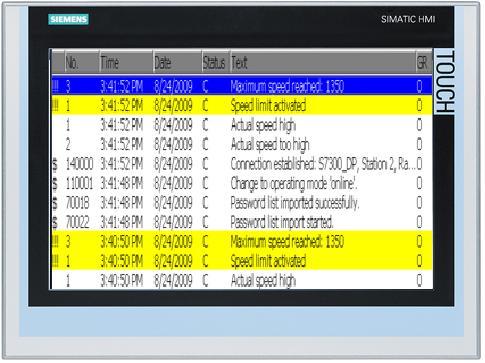

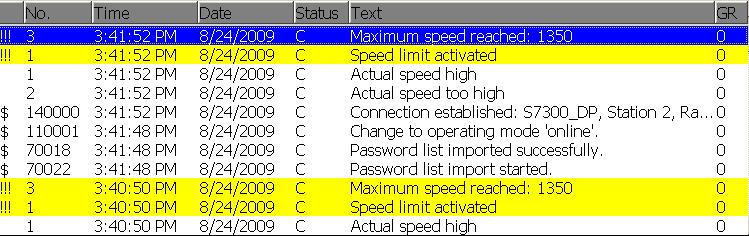

36 SIMATIC HMI v platformě TIA Portal Archivace dat comfort panel Alarmy Pro archivaci dat je nejvhodnější použít Siemens SD kartu (2 GB). 6AV2181-8XP00-0AX0 Archivace měřených hodnot (teplota, tlak) SD karta ve 2.slotu Při použití Siemens SD karty garantujeme, že nedojde k poškození archivních souborů po výpadku napájení a nestandardním ukončení panelu. Pro export historických dat z panelu, je možné použít SIMATIC IPC USB flash drive (16 GB) 6ES7648-0DC60-0AA0 Strana 36

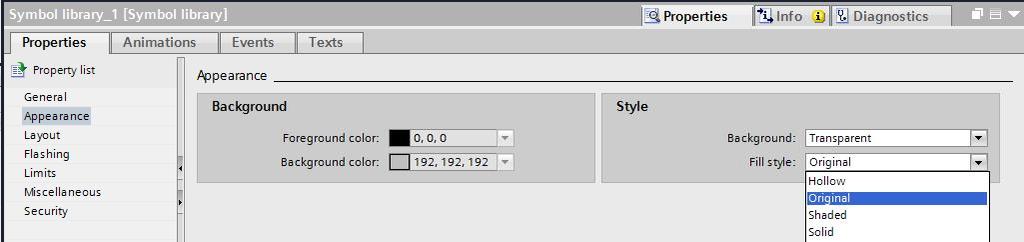

37 SIMATIC HMI v platformě TIA Portal Comfort panely Symbol library Strana 37

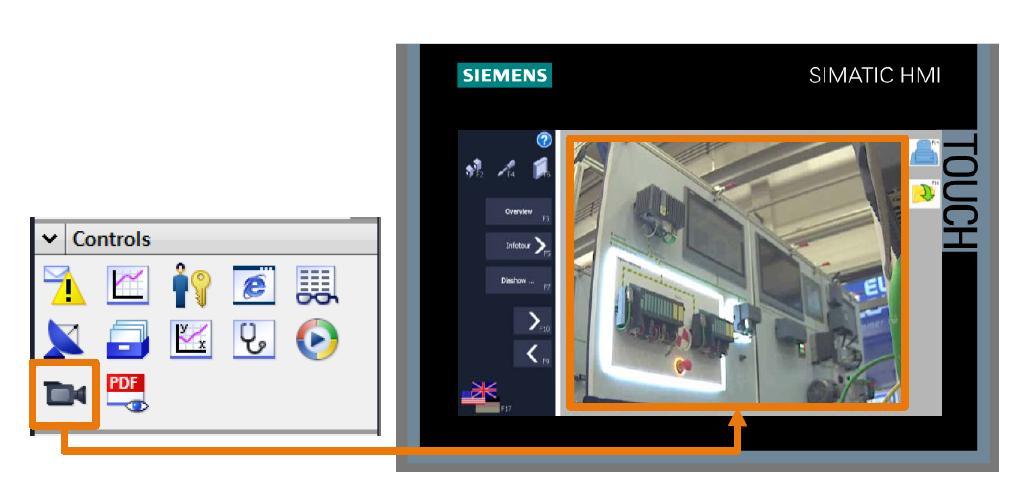

38 SIMATIC HMI v platformě TIA Portal Comfort panely Sledování řízené technologie Ovládání řízené technologie Graf Xy x-ová osa není čas. Zdroj dat jsou online tagy nebo historická data Pevná adresa umístění kamery Kamera zobrazení obrazu z IP kamery Tag pro dynamickou změnu adresy kamery Strana 38

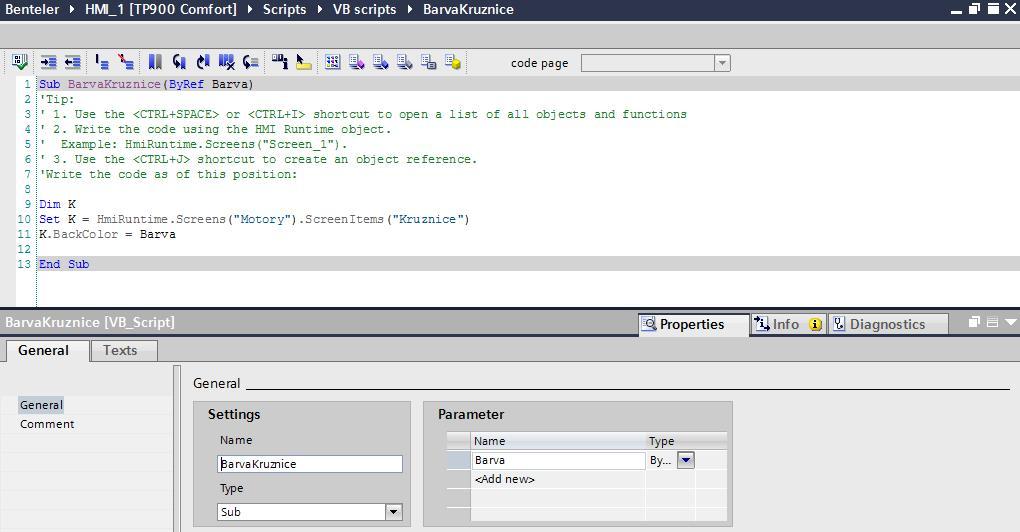

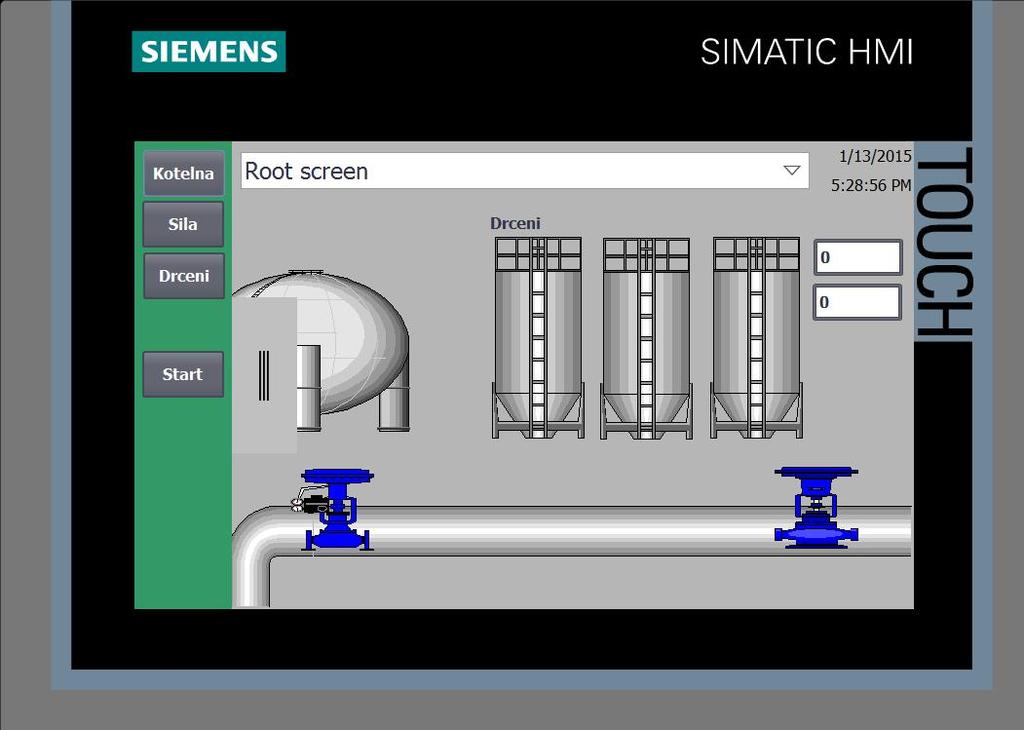

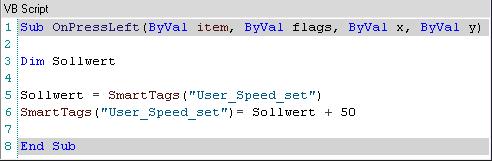

39 SIMATIC HMI v platformě TIA Portal Comfort panely Scripty VBScript example 1: Increase setpoint speed Strana 39

40 SIMATIC HMI v platformě TIA Portal Comfort panely Slide-in screen (klouzavé okno) Slide-in screen (klouzavé okno) Vysunutí klouzavého okna Zasunutí klouzavého okna 1 x 1 x 1 x Strana 40

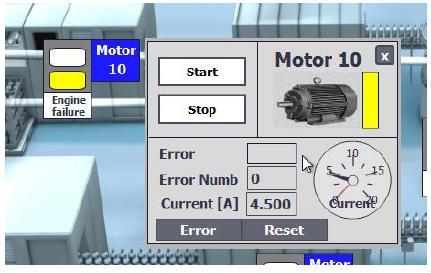

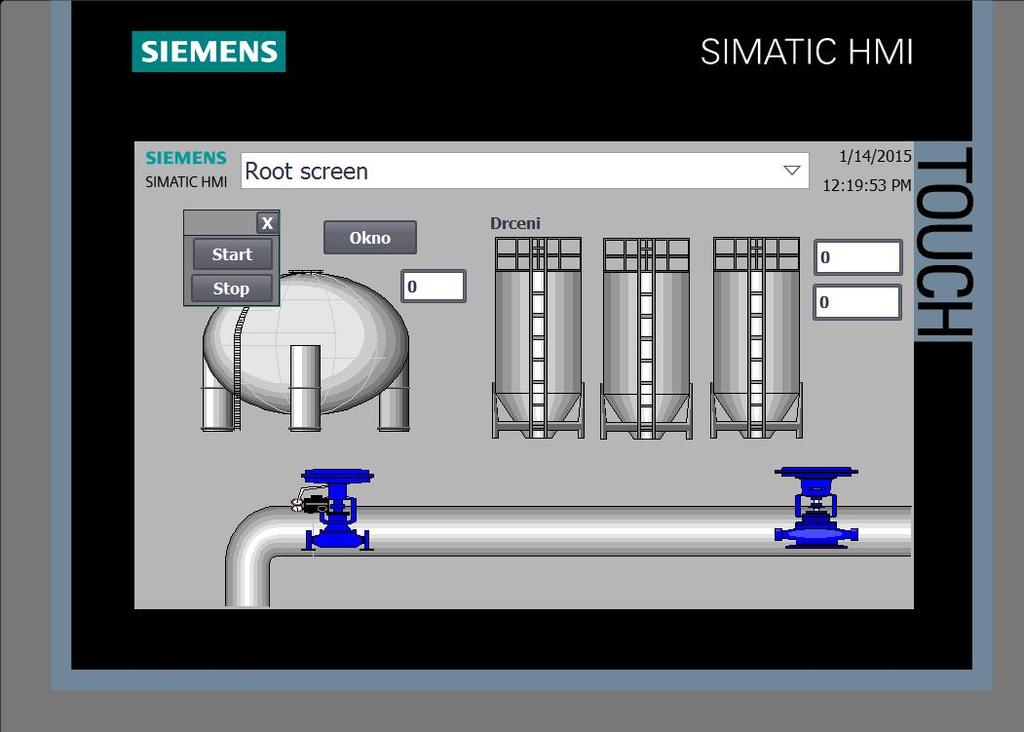

41 SIMATIC HMI v platformě TIA Portal Comfort panely Pop-up window (okno) Pop-up window je umístěno nad aktuální screen. Pouze jedno Pop-up window může být aktivní. Strana 41

42 SIMATIC HMI v platformě TIA Portal Comfort panely Faceplate Pa Reset Faceplate uživatelsky vytvořený objekt P001 P Pa Reset Pa Pa P003 Reset Pa Reset P004 Faceplate uživatelsky vytvořený objekt, který lze centrálně měnit. Reset Využití faceplate na obrzovkách Faceplate je nutné změnit Pa Reset Strana 42

43 SIMATIC HMI v platformě TIA Portal Vzdálená správa Došlo k závažné poruše. Comfort panel nebo PLC vysílá na zodpovědnou osobu Rychlé uvedení do provozu neztrácet čas během testování nebo servisního zásahu! Vzdálené instrukce lokálnímu operátorovi, jak problém řešit. D Comfort panel umístěný na pevném místě v technologii. Přes vzdálené připojení (VPN tunel) lze sledovat totéž, co by viděl i na Comfort panelu. Technik již přijede připraven a hned řeší problém. Od V14 je zdarma 0 EUR Sm@rtServer vzdálený přístup Na panelu musí být licence pro option Sm@rtServer Strana 43

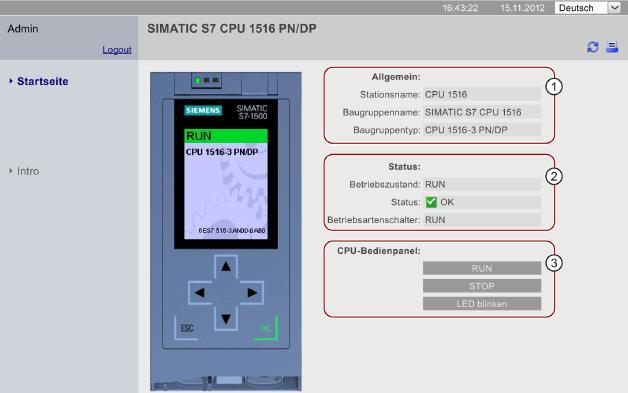

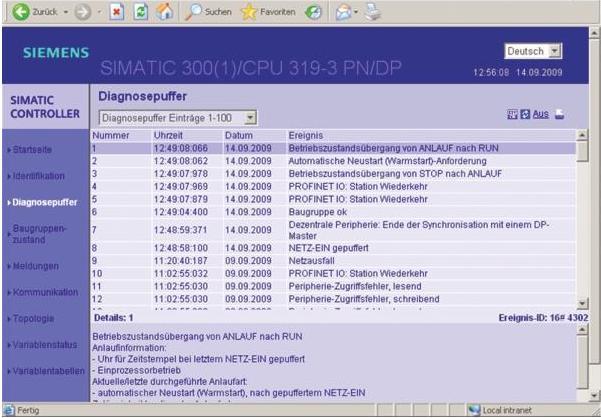

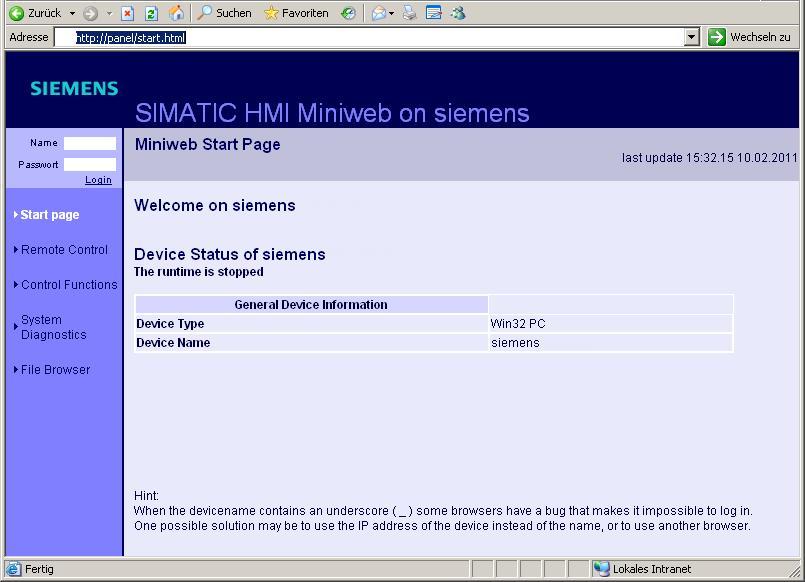

44 SIMATIC HMI v platformě TIA Portal Web server (Comfort panely) Rychlé uvedení do provozu neztrácet čas během testování nebo servisního zásahu! Zdarma Web Server Dostupné HTML stránky Start/Stop HMI programu z důvodu údržby Přístup na receptury, hesla a systémové informace (export/import) Diagnostické informace o HMI zařízení Přístup na soubory na HMI zařízení (možnost vzdáleně stáhnout) Nahrání projektu do HMI zařízení Strana 44

45 Mobilní panely 2nd Generation Strana 45

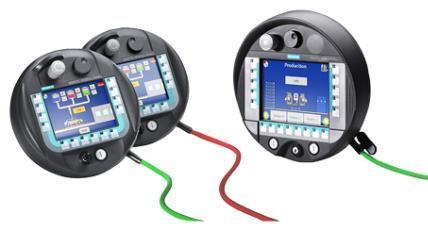

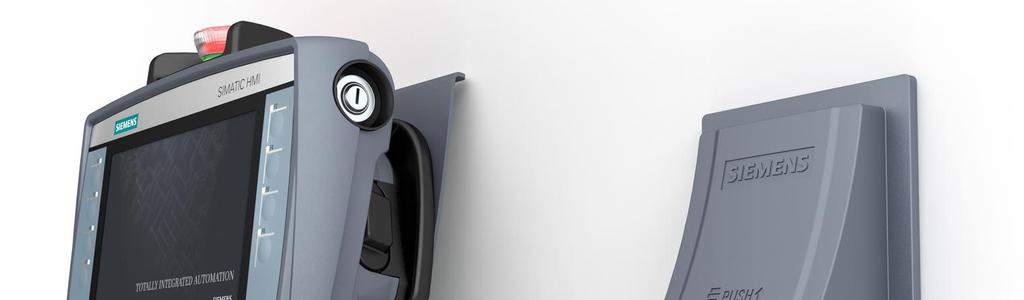

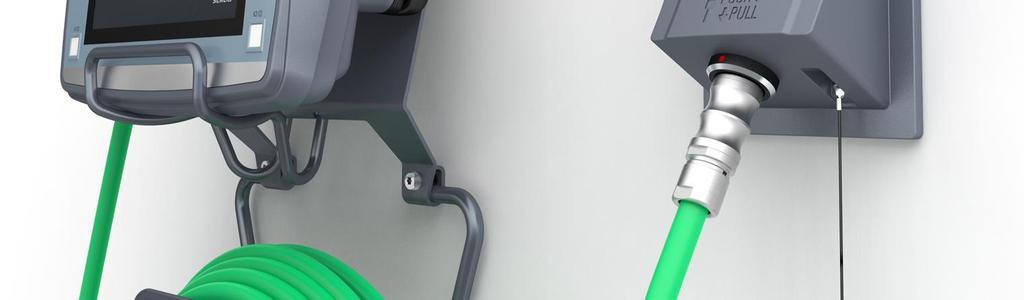

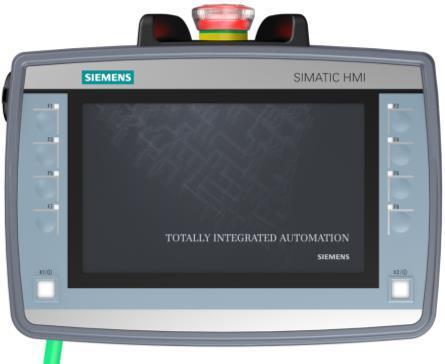

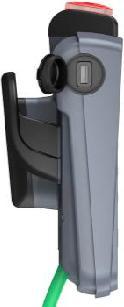

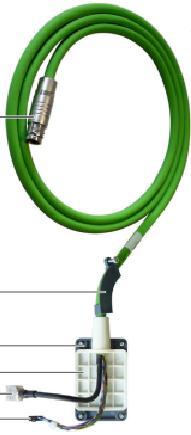

46 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation KTP900(F) Mobile Connectivity Box -advanced 6AV2125-2JB23-0AX0 KTP900F Mobile 6AV2125-2GB23-0AX0 KTP700(F) Mobile 6AV2125-2JB03-0AX0 KTP900 Mobile -standard 6AV2125-2AE23-0AX0 Connection Box advanced KTP700F Mobile 6AV2125-2GB03-0AX0 6AV2125-2AE13-0AX0 Connecting cable 20 m KTP Mobile Connecting cable 25 m KTP Mobile Strana 46 Connecting cable 2 m KTP Mobile Connecting cable 5 m KTP Mobile Connecting cable 8 m KTP Mobile Connecting cable 10 m KTP Mobile Connecting cable 15 m KTP Mobile 6AV2181-5AF02-0AX0 6AV2181-5AF05-0AX0 6AV2181-5AF08-0AX0 6AV2181-5AF10-0AX0 6AV2181-5AF15-0AX0 6AV2181-5AF20-0AX0 6AV2181-5AF25-0AX0 KTP400F Mobile * KTP700 Mobile 6AV2125-2DB23-0AX0 6AV2181-5AG80-0AX0 KTP400F Mobile Wall bracket KTP Mobile -compact Connection Box standard 6AV2125-2AE03-0AX0 Connection Box compact

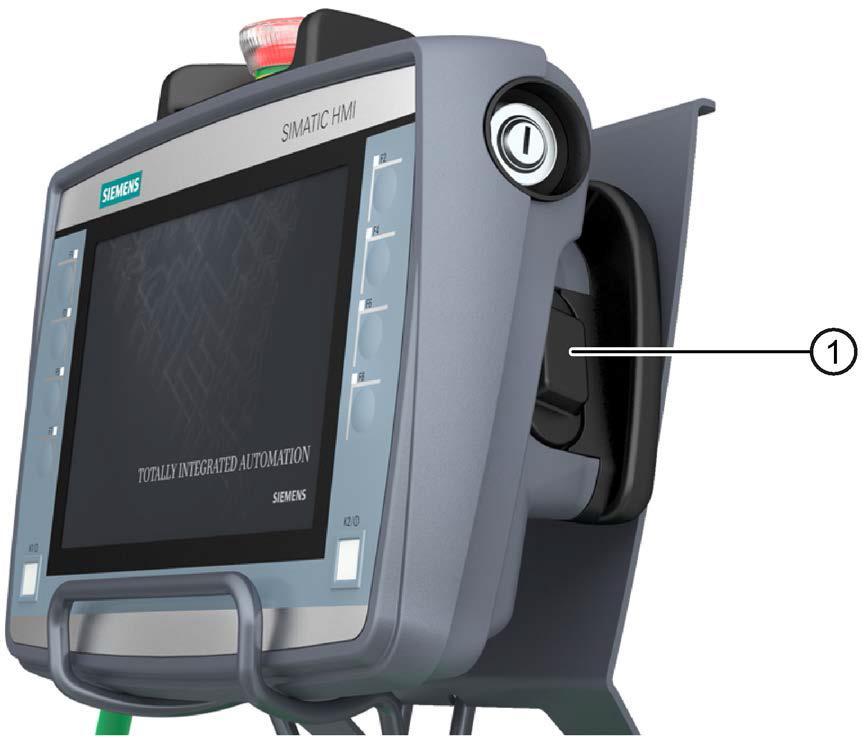

47 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Highlights Vynikající displej KTP900 Mobile " a 9" dissplej v 16 milionů barev Rozlišení 800 x 480 Jas až 300 cd/m² (možnost ztlumení) Úhel čtení 170 (vertical/horizontal) KTP700 Mobile Resistivní touch screen 8/10 funkčních kláves včetně status LEDs 2 prosvětlená tlačítka Strana 47

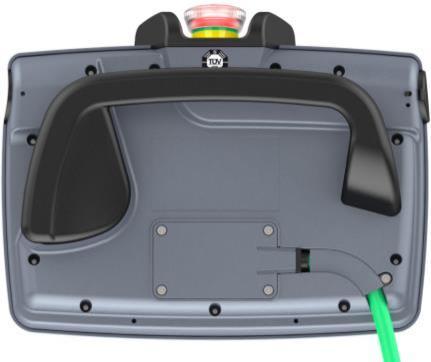

48 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Highlights KTP700F Mobile Další přednosti PROFINET/PROFIsafe komunikace Archivace dat na USB/SD slot Ergonomické držení + Robustní (odolá pádu z až 1.2 metru) Safety verze Klíček pro povolení/zákaz ovládání (blokování vybraných funkcí v PLC) 3-stupňové povolovací (enabling) tlačítko Prosvícené Emergency Stop / Stop tlačítko Strana 48

49 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation 3-stupňové povolovací (enabling) tlačítko enabling tlačítko ENABLING tlačítko slouží pro potvrzení pohybu stroje, který znamená nějaké nebezpečí. ENABLING signál musí být buď prodrátován přes connection box do F-Systému (relé, PLC) nebo komunikován přes PROFIsave. Pozice Funkce Staus 1 Neutrální pozice Otevřeno 2 Enable Zavřeno 3 Panika Otevřeno Strana 49

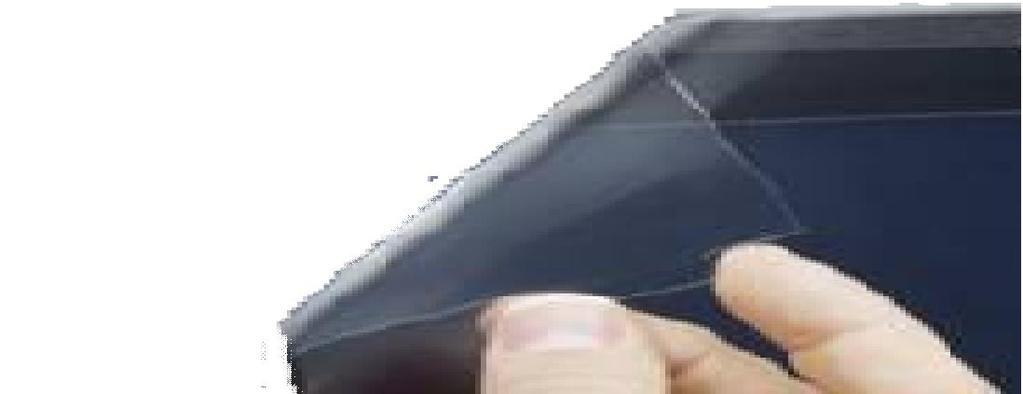

50 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Příslušenství Ochranná folie Ochranná folie chrání obrazovku před poškrabáním a umazáním Objednává se v sadě po 10 kusech ochranná folie pro 7" touch devices, typ 13 6AV2181-5GJ00-0AX0 Ochranná folie 7, KTP700 MOBILE, KTP700F MOBILE ochranná folie pro 9" touch devices, type 13 6AV2181-5JJ00-0AX0 Ochranná folie 9, KTP900 MOBILE, KTP900F MOBILE ochranná folie pro 4" touch devices, type 13 6AV2181-5DJ00-0AX0 Ochranná folie 4, KTP400 MOBILE, KTP400F MOBILE Strana 50

51 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Příslušenství Projekční SW WinCC Comfort V13 SP1 nebo vyšší STEP 7 V13 SP1 nebo vyšší Pro fail-safe Mobile Panel v PROFIsafe-based F-systemu potřebuje ještě: STEP 7 Safety Advanced V13 SP1 nebo pozdější Strana 51

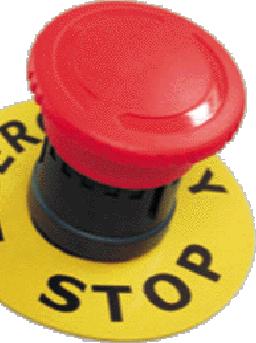

52 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Hard-wired safety (HWS) PROFIsafe SIRIUS Safety relé ET200(SP) F I/Os F-PLC PROFIsafe Externí emergency stop/stop tlačítka a enabling tlačítka jsou připojena na k safety relé. Tyto okruhy procházejí i connection boxem pro mobilní panel. Safety operace provádí safety relé. Strana 52 Stejné jako předchozí, ale safety operace provádí ET200(SP). Safety operace provádí S7-1500F. Externí emergency stop jsou připojený přímo na F vstupy S7-1500F. Emergency stop a enaling tlačítko na mobilním panelu komunikuje s S7-1500F přes komunikaci PROFISave.

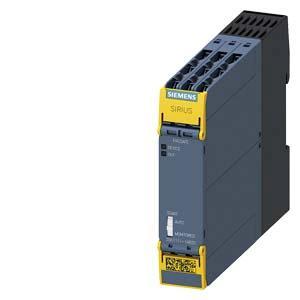

53 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Příslušenství SIRIUS safety relé Pokud používáte fail-safe mobilní panel v hardwired F systemu (HWS), musíte použít safety relé. Mobilní panely 2nd Generation byly testovány s následujícími safety relé: SIRIUS safety relay, standard, relay output article number 3SK1111-1AB30 SIRIUS safety relay, standard, electronic output article number 3SK1112-1BB40 SIRIUS safety relay, advanced, relay output article number 3SK1121-1AB40 SIRIUS safety relay, advanced, electronic output article number 3SK1122-1AB40 Strana 53

54 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Connection boxes Connection Box compact Connection box standard Connection Box advanced Instalace do ovládací skříňky Hvězdicová topologie nemá v sobě switch PROFIsafe / HWS bez možnosti přemostění emergency stop kruhu, při odpojení panelu Montáž na stěnu Line topology, ring topology PROFIsafe / HWS bez možnosti přemostění emergency stop kruhu, při odpojení panelu HWS (hard-wired safety) = vyhodnocení Emergency Stop / Stop button a enabling button přes bezpečnostní relé Montáž na stěnu Line topology, ring topology PROFIsafe / HWS s možností přemostění emergency stop kruhu, při odpojení panelu PROFINET IRT Strana 54

55 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Connection box - kompatibilita Kompatibilita druhé generace mobilních panelů s Connection box PN Basic and PN Plus Mobilní panely druhé generace jsou kompatibilní s následujícími připojovacími boxy: Connection Box PN Basic (6AV6671-5AE01-0AX0) Connection Box PN Plus (6AV6671-5AE11-0AX0) Staré připojovací boxy, které byly určeny pro kulaté mobilní panely Omezení: F-system se Stop funkcí a enabling funkcí je povoleno pouze pomocí prodrátování přes připojovací box. F-system založený na PROFIsafe komunikaci nelze implementovat. Druhá generace mobilních panelů není kompatibilní s Connection Box DP Basic nebo Connection Box DP Plus. Strana 55

56 SIMATIC HMI v platformě TIA Portal Mobile Panels 2nd Generation Connection box - kompatibilita Kompatibilita mezi první generací mobilních panelů ( kulaté ) a Connection Boxes od druhé generace mobilních panelů ( obdelník ) Connection Box compact, Connection Box standard a Connection Box advanced jsou kompatibilní s následujícími mobilními panely: Mobile Panel 177 PN (6AV6645-0BA01-0AX0, 6AV6645-0BB01-0AX0, 6AV6645-0BC01-0AX0) Mobile Panel 277 8" Mobile Panel " (6AV6645-0BE02-0AX0) (6AV6645-0CA01-0AX0, 6AV6645-0CB01-0AX0, 6AV6645-0CC01-0AX0) Omezení: F-system se Stop funkcí a enabling funkcí je povoleno pouze pomocí prodrátování přes připojovací box. PROFIsafe komunikace není možná > F-systém založený na PROFIsafe komunikaci není možno implementovat. Signál "Mobile Panel plugged" není k dispozici na connection boxes z drhé generace mobilních panelů. Signál "Control" není k dispozici na connection boxes z drhé generace mobilních panelů. Strana 56

57 Tlačítkové panely Strana 57

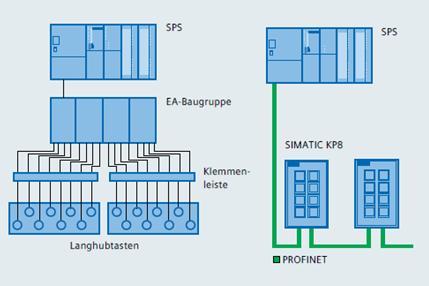

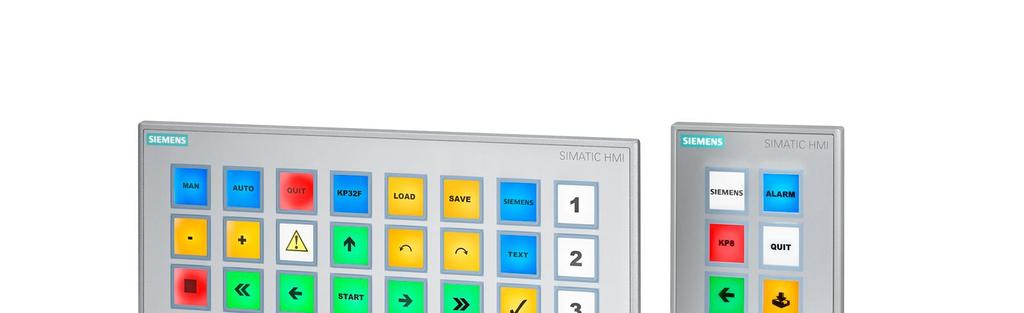

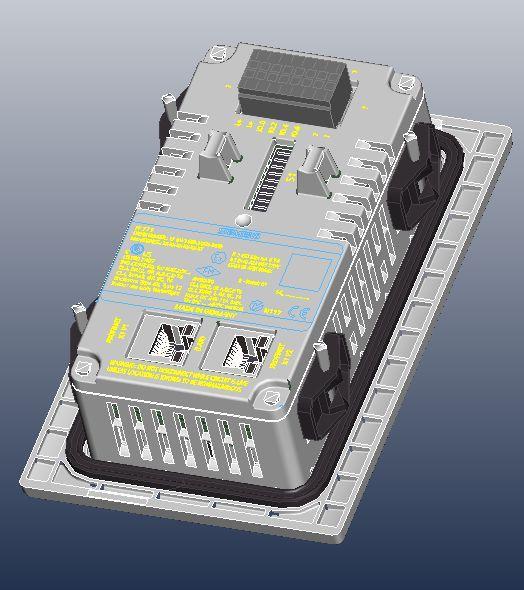

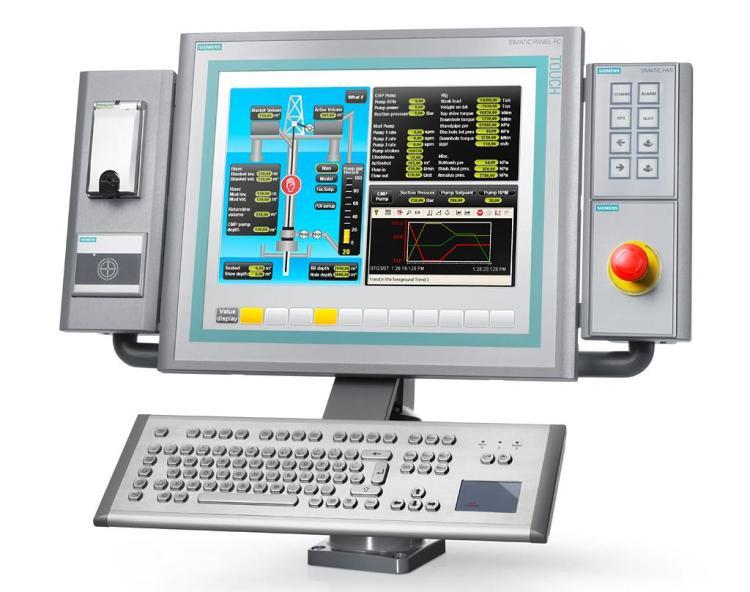

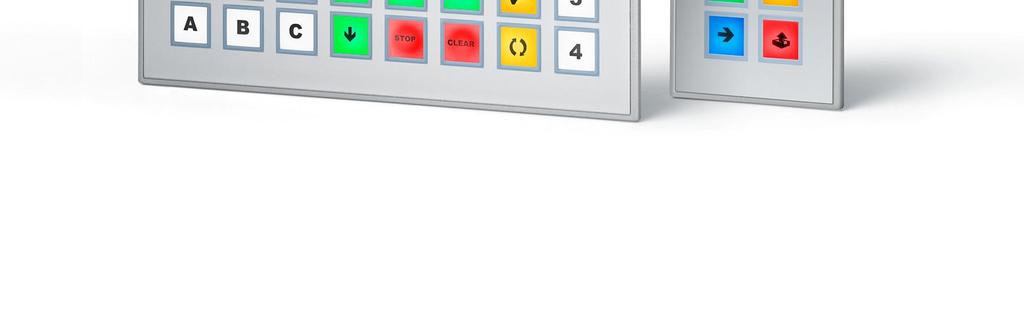

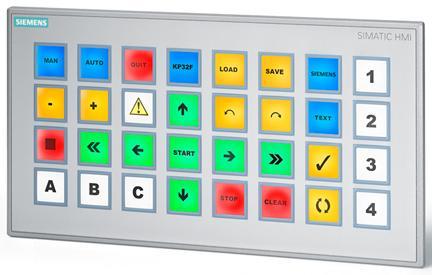

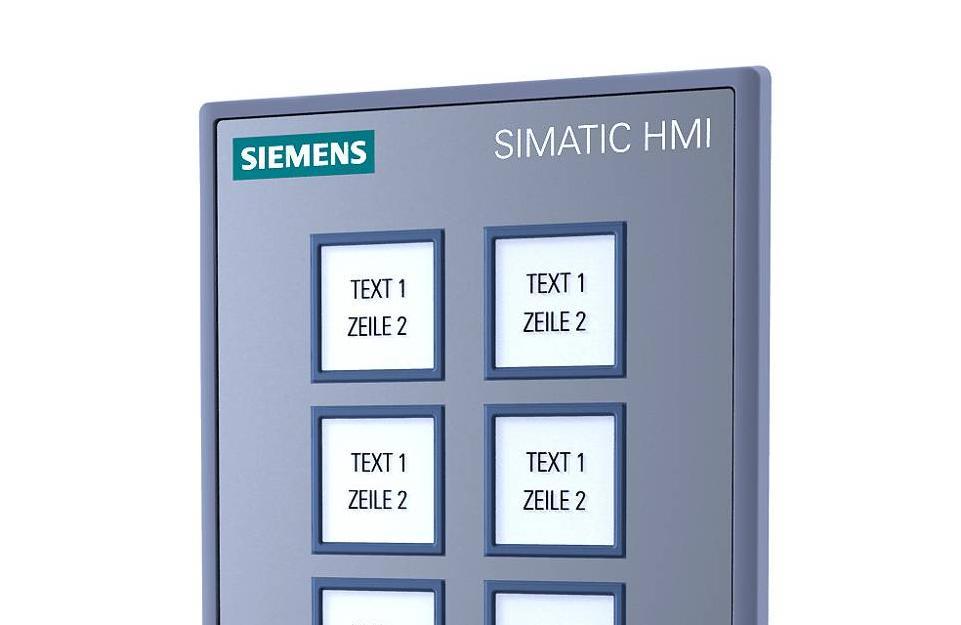

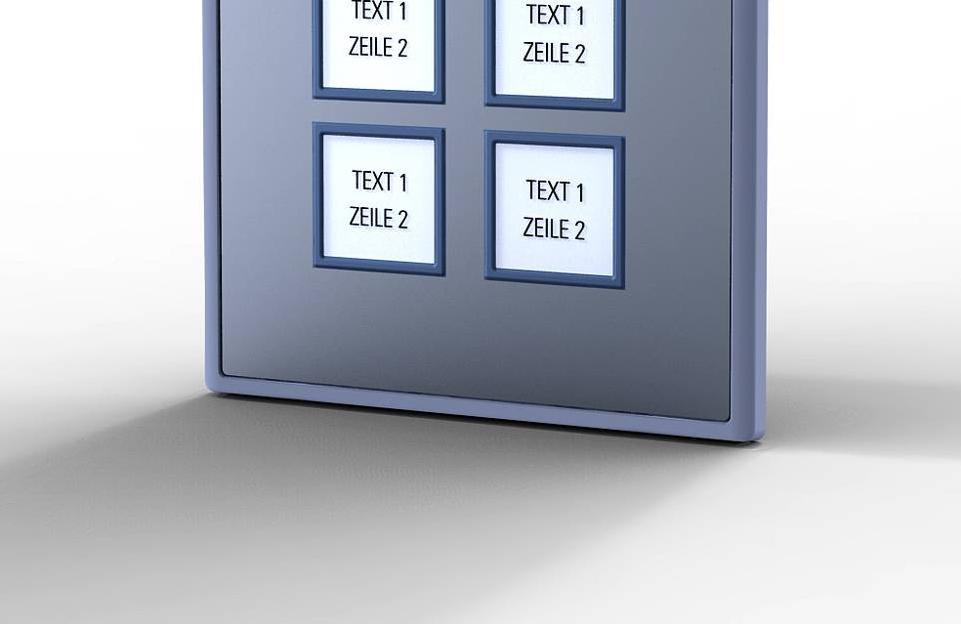

58 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely Operátorské panely s vynikajícími displeji pro všechny aplikace! 6AV3688-3EH47-0AX0 KP32F PN 6AV3688-3AY36-0AX0 KP8 PN 6AV3688-3AF37-0AX0 KP8F PN Úspory na materiálu není nutno prodrátovat tlačítka (vše jde po ethernetu) Rychlejší uvedení do provozu a modifikace 6AV3688-3XY38-3AX0 Prázdné KP8 Strana 58

59 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely KP8 PN and KP8F PN Operátorské panely s vynikajícími displeji pro všechny aplikace! 8 velkých, volně konfigurovatelný tlačítek s LED podsvíceným pozadím Nastavitelný jas Konfigurovatelná barva podsvícení (červená, zelená, modrá, bílá, žlutá) Zpětná vazba od stisknutí klávesy IP65 z přední strany Snadné na čištění Možná varianta se safety Strana 59

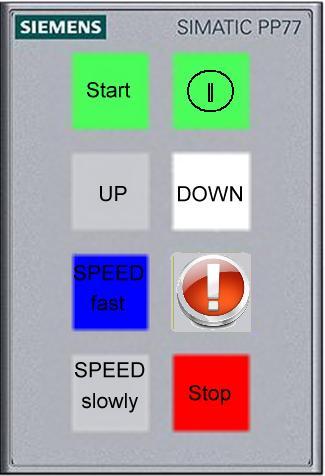

60 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely KP8 PN and KP8F PN Operátorské panely s vynikajícími displeji pro všechny aplikace! Možné jako doplněk do rozšiřujících jednotek PRO zařízení Integrovaný 2-port PROFINET switch 8 digitálních, volně definovaných vstupů nebo výstupů KP8F má navíc 2 safety vstupy Když použijete 1 safety emergency stop, SIL3 je možné Když použijete 2 safety emergency stops, SIL2 je možné KP8F je možno připojit na 2 PLC (1xF, 1xklasické) Integrovaná diagnostika ATEX 22/2 Konfigurace STEP 7 V5.5 STEP 7 V11 Basic STEP 7 V11 Professional IO controller Safety IO controller HMI KP8F Strana 60

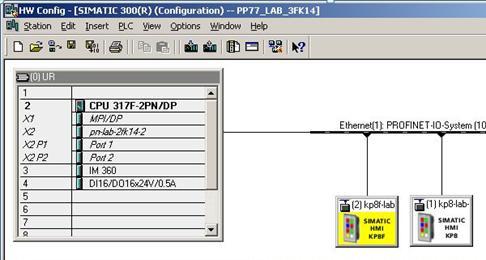

61 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely KP8 PN and KP8F PN Projektování v PLC Input area (z panelu) Output area (do panelu) Připraveno 6 FC pro nastavení barvy tlačítka a jedno pro blikání. Nastavení jasu 1.byte 2.byte 1.byte 2.byte 3.byte 2.byte Provádí se ve STEP7 v HW konfiguraci (pro tyto panely existuje GSD soubor) Tlačítka Operátorské panely s vynikajícími displeji pro všechny aplikace! Digitální vstupy Červená Zelená Modrá KP8 PN KP8F PN Digitální výstupy 6AV3688-3AY36-0AX0 6AV3688-3AF37-0AX0 Barvy je možno kombinovat 278,- EUR 402,- EUR Strana 61

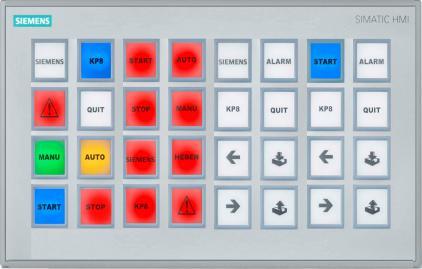

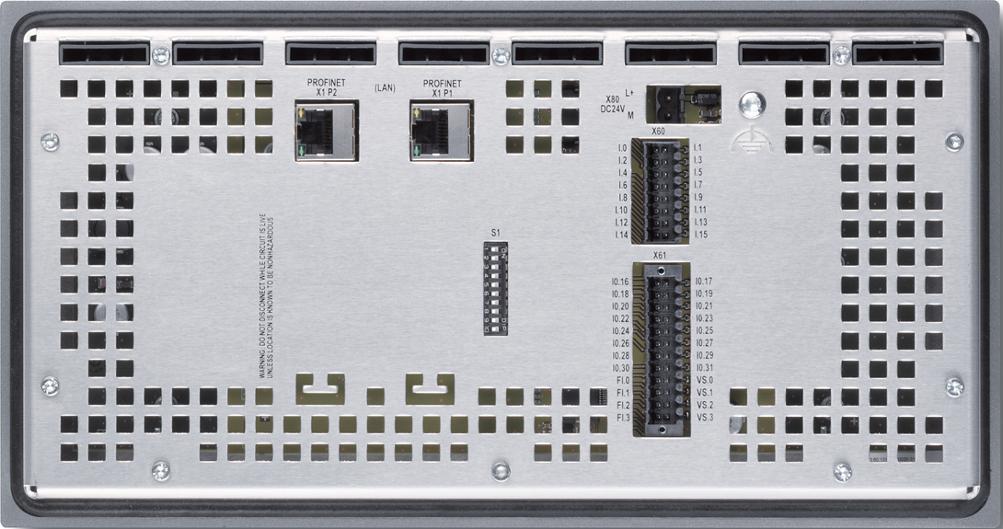

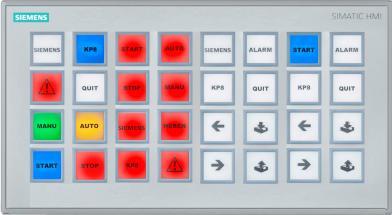

62 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely KP32F PN Siemens S S7-300 S7-400 PN 32 velkých, volně konfigurovatelný tlačítek s LED podsvíceným pozadím Zpětná vazba od stisknutí klávesy Konfigurovatelná barva podsvícení (červená, zelená, modrá, bílá, žlutá) Automatický test světelné signalizace a tlačítek při náběhu panelu IP65 z přední strany IO-Controller Safety IO-Controller Integrovaný 2-port PROFINET switch 16 digitálních, volně definovaných vstupů nebo výstupů 16 digitálních volně definovaných vstupů 4 safety vstupy Strana 62 Redundantní připojení KP8F PN KP32F PN

63 Panely v nerezovém provedení Strana 63

64 SIMATIC HMI v platformě TIA Portal Panely v nerezovém provedení Operátorské panely s vynikajícími displeji pro všechny aplikace! Možnost snadného čištění - nezbytný předpoklad pro potravinářský průmysl 7 Odolnost proti vnějšímu prostředí 9 IP66K z přední části panelu 12 Stejné rozměry jako standardní panely AV2144-8GC10-0AA0 6AV2144-8MC10-0AA0 6AV2144-8UC10-0AA0 TP700 COMFORT INOX TP1200 COMFORT INOX TP1900 COMFORT INOX 6AV2144-8JC10-0AA0 6AV2144-8QC10-0AA0 TP900 COMFORT INOX TP1500 COMFORT INOX Strana 64

65 Outdoor panely Strana 65

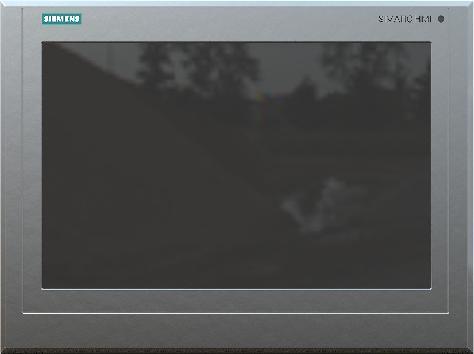

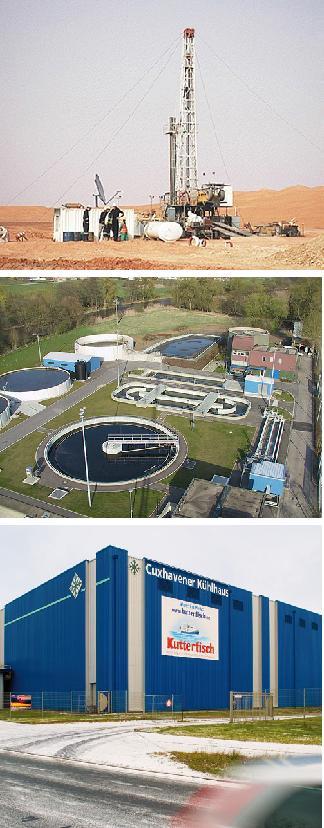

66 Nové příležitosti pro HMI Panely - SIMATIC HMI Outdoor Panel Strana 66 Cílový sektor: - Nafta a plyn - Lodě a námořní doprava - Zemědělství - Doly - Výroba a doprava energií - Doprava - Papírenský průmysl - Voda a její číštění - Chemický průmysl - atd.

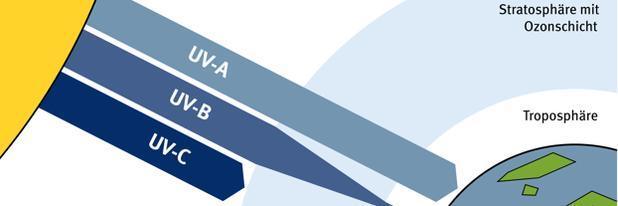

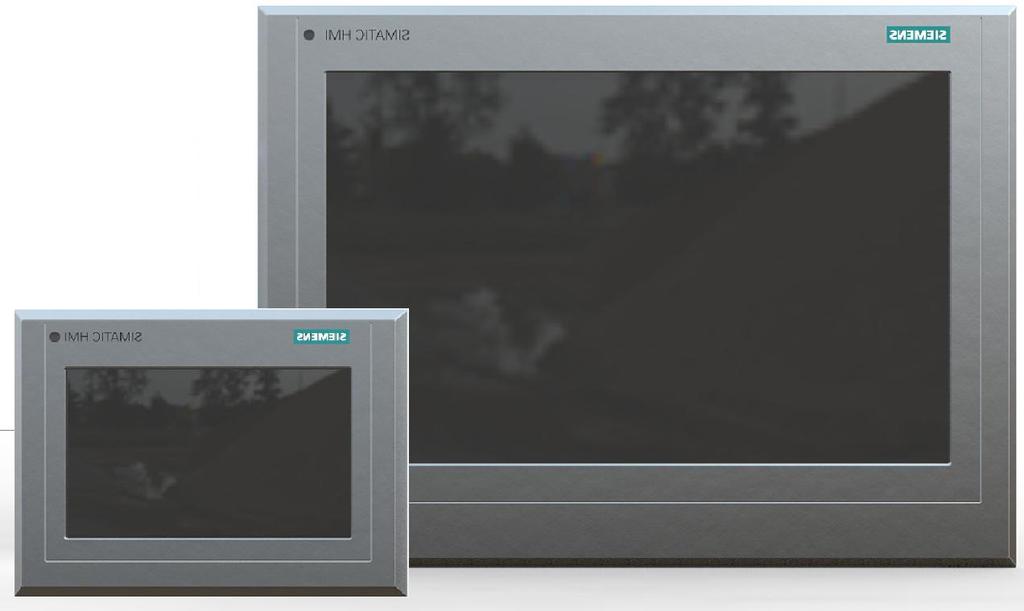

67 SIMATIC HMI Outdoor Panel ovládání a sledování 6AV2124-0GC13-0AX0 TP700 Comfort Outdoor Strana o C -30 o C 6AV2124-0QC13-0AX0 TP1500 Comfort Outdoor Vlastnosti 7 a 15 širokoúhlý displej Čitelný za denního světla Funkce automatického nastavení jasu Přední panel je chráněn proti UV záření Certifikáty: CE, EX-Zone, Marine, high IP65 front protection, atd. Rozšířený teplotní rozsah -30 C až +60 C při maximální vhkosti do 90% Společný inženýrský nástroj TIA Portal (WinCC V13/SP1&HSP) Stejná funkčnost jako u Comfort panelů Přínos pro zákazníky Antireflexní, dobře čitelné, vhodné pro velké množství aplikací Použitelné kdykoli -ΘaÉ Robustní a odolné Pro všechna průmyslová odvětví Může být nasazen i v velmi težkém průmyslovém prostředí jako je Nafta a plyn, námořní doprava, atd. Může být ovládán kdekoli dokonce i v extémních venkovních podmínkách jako jsou chlazené sklady Jednoduchá migrace projektu pouze změna device

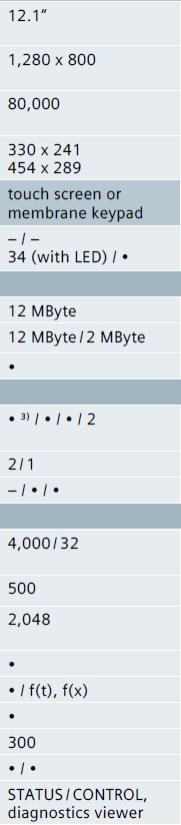

68 SIMATIC HMI Outdoor Panel technická data 6AV2124-0GC13-0AX0 TP700 Comfort Outdoor 6AV2124-0QC13-0AX0 TP1500 Comfort Outdoor SIMATIC TP 700 Comfort Outdoor Deep x x 291 Deep 82 SIMATIC TP 1500 Comfort Outdoor Projektuje se vtia-portal V13 SP1 HSP nebo vyšší (Certifikáty budou doplněny nějakou dobu po uvolnění panelů do prodeje) Explosion protection - IECEx-2/22 - cfmus Class I Div. 2 for USA, Canada and Europe Marine certificates - ABS (American Bureau of Shipping) - BV (Bureau Veritas Marine Branch) - DNV (Det Norske Veritas) - LRS (Lloyd's Register of Shipping) - Class NK (Nippon Kaiji Kyokai) - PRS (Polski Rejestr Statkov) - Germanic Llyod (GL) - CCS - China Classification Society (CCS; 中國船級社 ) clarifying IECEx-2/22 (certifikát cca 3 měsíce po uvolnění panelu) Maritime certifications (certifikát cca 3 6 měsíců po uvolnění panelu) Projektuje se vtia-portal V13 SP1 HSP nebo vyšší (Certifikáty budou doplněny nějakou dobu po uvolnění panelů do prodeje) Explosion protection - IECEx-2/22 - cfmus Class I Div. 2 for USA, Canada and Europe Marine certificates - ABS (American Bureau of Shipping) - BV (Bureau Veritas Marine Branch) - DNV (Det Norske Veritas) - LRS (Lloyd's Register of Shipping) - Class NK (Nippon Kaiji Kyokai) - PRS (Polski Rejestr Statkov) - Germanic Llyod (GL) - CCS - China Classification Society (CCS; 中國船級社 ) clarifying ³) RS232 mit Adapter Strana 68

69 SIMATIC PRO Devices Strana 69

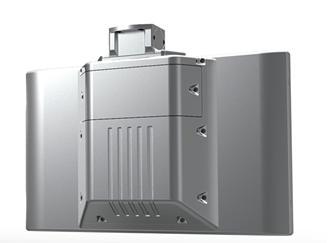

70 SIMATIC HMI PRO Devices IPC477x PRO, IFP PRO and Comfort Panel PRO Plně zakryté monitory (IP65), Panel PC a Comfort Panely Plně zakryté HMI zařízení (IP65 ze všech stran) založené na IFP/IPC477D Panel PC/Comfort Panel ech Úzké s moderním vzhledem Kapacitní s multitouch/single-touch (Panel) Montovatelné na podpůrné ruce, nohy Devices 19", 22" 477D PRO/IFP PRO 15" 477D PRO 15",19",22" 477E PRO 15",19", 22" Comfort Panel PRO 12" Comfort Panel PRO Uvolněno Uvolněno 01/ cca 12/ cca Uvolněno 08/ cca 12/ Strana 70

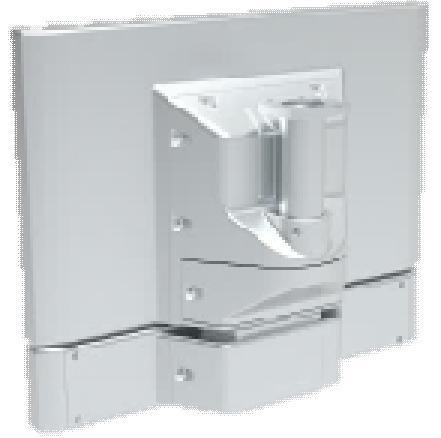

71 SIMATIC HMI PRO Devices Komponenty pro PRO devices napojení Flange Mount Základní adapter (pro16:9 PRO zařízení) Adapter pro VESA75 Adapter pro VESA100 Strana 71

72 SIMATIC HMI PRO Devices Komponenty pro PRO devices Rozšiřující elementy IP65 klávesnice v nerezu Podložka na klávesnici Rozšiřující jednotka (pro 16:9 PRO zařízení) USB základní adapter Klávesnice připojitelná k16:9 PRO zařízením (barva: stříbrná) Podložka na klávesnici připojitelná k16:9 PRO zařízením (barva: stříbrná) Vhodné pro 16:9 zařízení Strana 72

73 SIMATIC HMI PRO Ordering data including mounting types Připraveno pro podpůrnou ruku bez extension components Připraveno pro podpůrnou ruku a extension components Připraveno pro podstavec s / bez extension components SIMATIC IPC477D PRO 15" 19" 22" 6AV7250-xBxxx-xxxx 6AV7250-xExxx-xxxx 6AV7250-xHxxx-xxxx 6AV7250-xDxxx-xxxx 6AV7250-xGxxx-xxxx 6AV7250-xKxxx-xxxx 6AV7250-xCxxx-xxxx 6AV7250-xFxxx-xxxx 6AV7250-xJxxx-xxxx SIMATIC Comfort Panel PRO 15" 19" 22" 6AV2124-0QC24-0AX0 6AV2124-0UC24-0AX0 6AV2124-0XC24-0AX0 6AV2124-0QC24-0BX0 6AV2124-0UC24-1AX0 6AV2124-0XC24-1AX0 6AV2124-0QC24-1AX0 6AV2124-0UC24-1AX0 6AV2124-0XC24-0BX0 SIMATIC IFP PRO 19" 22" 6AV7863-3MA15-0AA0 6AV7863-4MA15-0AA0 6AV7863-3MA16-0AA0 6AV7863-4MA16-0AA0 6AV7863-3MA14-0AA0 6AV7863-4MA14-0AA0 Strana 73 Page 73

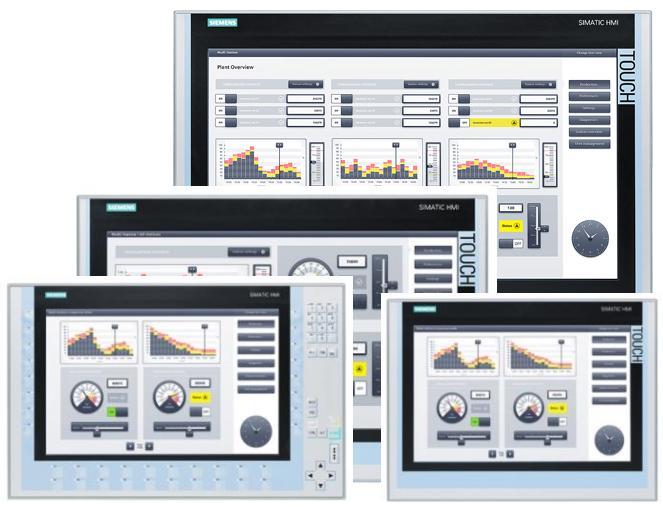

74 Změna v Comfort panelech SIMATIC HMI Comfort 15" 22" Změna designu SIMATIC HMI Comfort 15" 22" Customer Support information: Stejná cena Funkčně kompatibilní, ale: Není Mini USB port Backup/restore mezi V1 a V2 není možný Konfigurace WinCC V14 SP1 HSP (Update TIA Portal nezbytný) Změna projektu Změna Device (na nové MLFB) Recompiling projektu a download do panelu Další kroky s Comfort Panel Version 1 Výběhové (nižší rabat a vyšší cena) Zastavení dodávek v FY 17/18 (podle skladových zásob) Pouze náhradní díl: (až do ) Certifikáty: přijdou o něco později Starter kits se automaticky změní na V2 12/ Strana 74

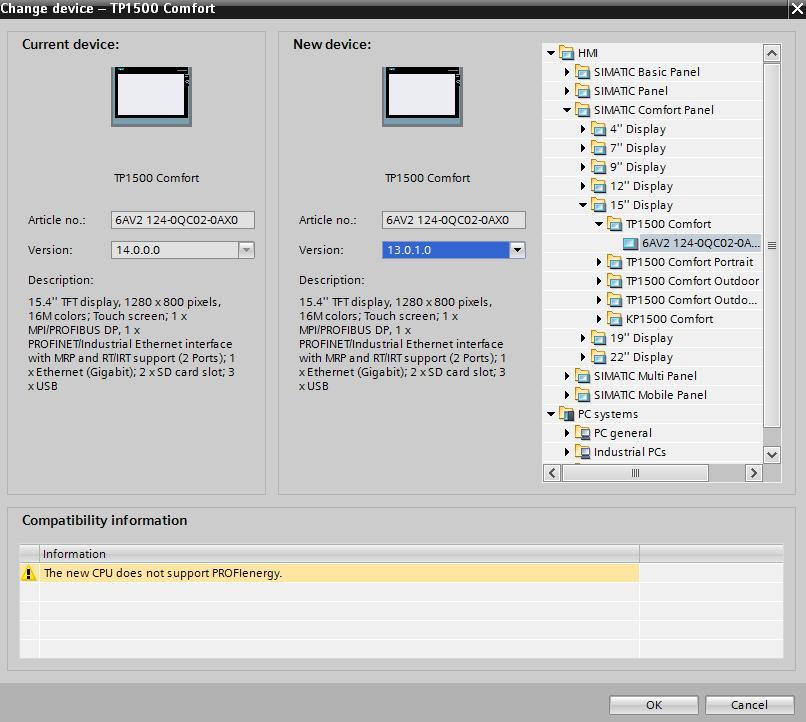

75 Změna v Comfort panelech SIMATIC HMI Comfort 15" 22" Strana 75

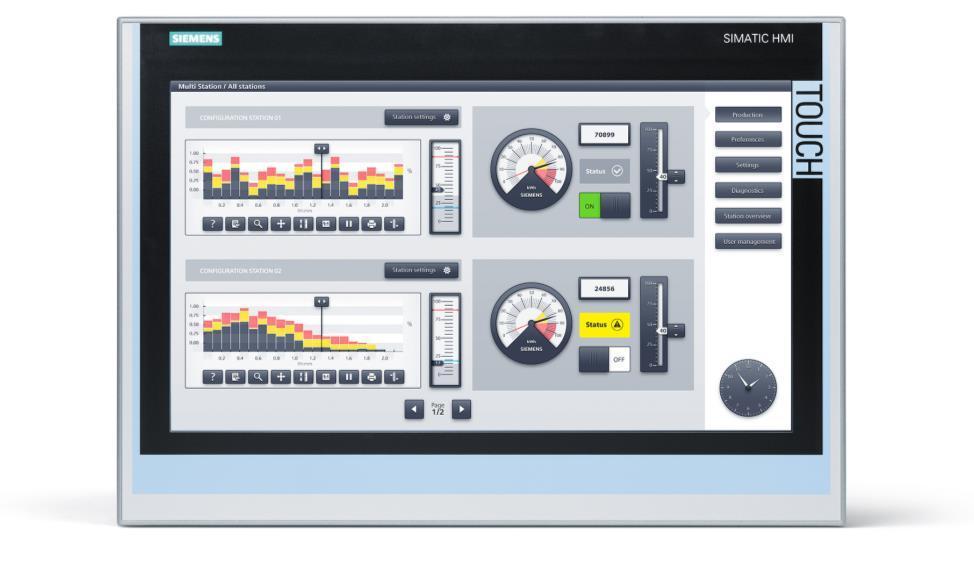

76 Změna v Comfort panelech SIMATIC HMI COMFORT PANEL 15" - 22" Product name Old article number New article number KP1500 Comfort 6AV2124-1QC02-0AX0 6AV2124-1QC02-0AX1 TP1500 Comfort 6AV2124-0QC02-0AX0 6AV2124-0QC02-0AX1 TP1900 Comfort 6AV2124-0UC02-0AX0 6AV2124-0UC02-0AX1 TP2200 Comfort 6AV2124-0XC02-0AX0 6AV2124-0XC02-0AX1 Strana Strana 76 Ladislav Plachý / RC-CZ DF SUP

77 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTAL HMI Operátorské panely Centrální diagnostika a archivace Diagnostika Zvýšení dostupnosti zařízení pro výrobní proces Nalezení poruchy automatizačního systému (systémová diagnostika pomocí integrovaného diagnostického systému, přes všechny komponenty v TIA Portalu Efektivní diagnostika poruch výrobního procesu (procesní diagnostika) ProDiag...snížení doby odstávky výrobního procesu Strana 77

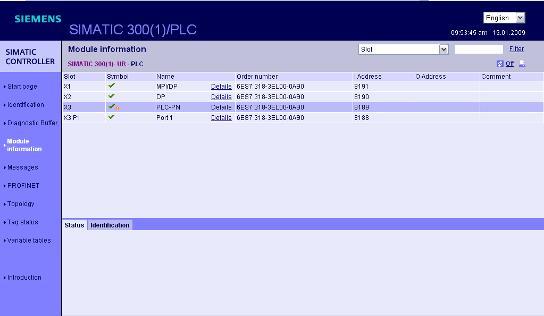

78 SIMATIC HMI v platformě TIA Portal Systémová diagnostika Integrovaná systémová diagnostika TIA Portal Rychlé uvedení do provozu neztrácet čas během testování nebo servisního zásahu! Minimalizace doby odstávky Zařízení HMI HWKONFIG PLC WEB Server S Diagnostika PLC Displej Strana 78 Všude stejné zobrazení diagnostických hlášek, ve STEP7, HMI, S Web server a S displej

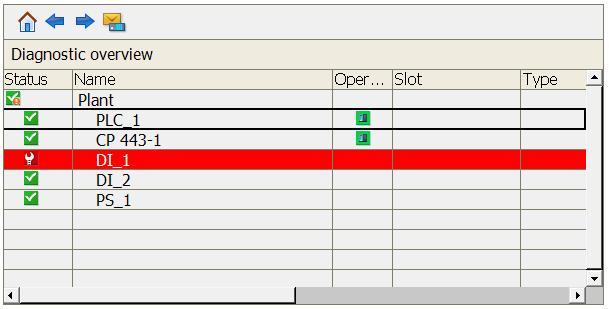

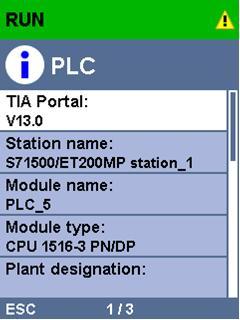

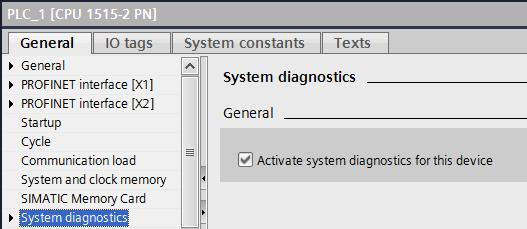

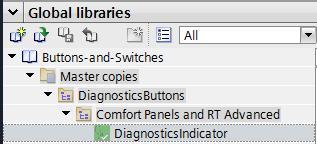

79 SIMATIC HMI v platformě TIA Portal Comfort panely System diagnostic window Zapnutí systémové diagnostiky v PLC System diagnostic indicator Pouze dva stavy: Není porucha (zelená) Porucha (červená) Strana 79 Ladislav Plachý / RC-CZ DF SUP

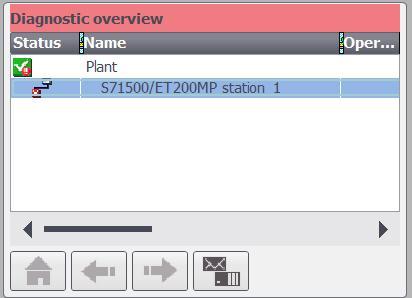

80 SIMATIC HMI v platformě TIA Portal Comfort panely System diagnostic window System diagnostic window Device view Ukazuje všechna dostupná zařízení v tabulkové podobě. Dvojklikem na zařízení se dostanu na zařízení, která jsou mu podřízena nebo na Detail view Strana 80 Ladislav Plachý / RC-CZ DF SUP

81 SIMATIC HMI v platformě TIA Portal Comfort panely System diagnostic window Detail view Pouze dostupné pro S nebo S Strana 81 Ladislav Plachý / RC-CZ DF SUP

82 SIMATIC HMI v platformě TIA Portal Comfort panely System diagnostic window Diagnostic buffer view Ukazuje všechna data z diagnostického bufferu z vybraného zařízení. Strana 82 Ladislav Plachý / RC-CZ DF SUP

83 SIMATIC HMI v platformě TIA Portal Comfort panely System diagnostic window Distributed I/O view K dispozici pro master systém a pro jednotlivé I/O systémy Zde je možno vidět stav jednotlivých subsystémů. Novinka V14 Červený rámeček znamená poruchu na podřízeném zařízení. Červené pozadí znamená poruchu danného zařízení. Strana 83 Ladislav Plachý / RC-CZ DF SUP

84 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTAL HMI Operátorské panely Centrální diagnostika a archivace Diagnostika Zvýšení dostupnosti zařízení pro výrobní proces Nalezení poruchy automatizačního systému (systémová diagnostika pomocí integrovaného diagnostického systému, přes všechny komponenty v TIA Portalu Efektivní diagnostika poruch výrobního procesu (procesní diagnostika) ProDiag...snížení doby odstávky výrobního procesu Strana 84

85 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Rychlá identifikace poruchy zobrazení problémového operandu pomocí alarmu včetně komentáře Nové Rychlé odstranění poruchy díky jasné informaci o místě a příčině porucho problému Servis bez PG přehled a detailní diagnostika přímo na operátorském panelu Strana 85

86 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Dostatečné množství tlakového vzduchu Operand Zapnuté napájení Sledování správného umístění boxu s lahvemi Position na dopravníku Výtah opustil v časovém limitu startovací pozici Operand Výtah dosáhl Reaction koncovou pozici v časovém limitu Action Uzavření dveří při pohybu výtahu Interlock Dopravníkový systém s dvěma výtahy Sledované veličiny (důležité pro správný chod) Supervision Dosažení hodnoty proměnné Provázání parametru se zadanou podmínkou Operand Interlock Action Reaction Position Kontrola správné pozice objektu ProDiag overview Splnění podmínky na počátku nějaké činnosti Splnění podmínky na konci nějaké činnosti Strana 86

87 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Představení demo technologie Sledované supervisions Strana 87

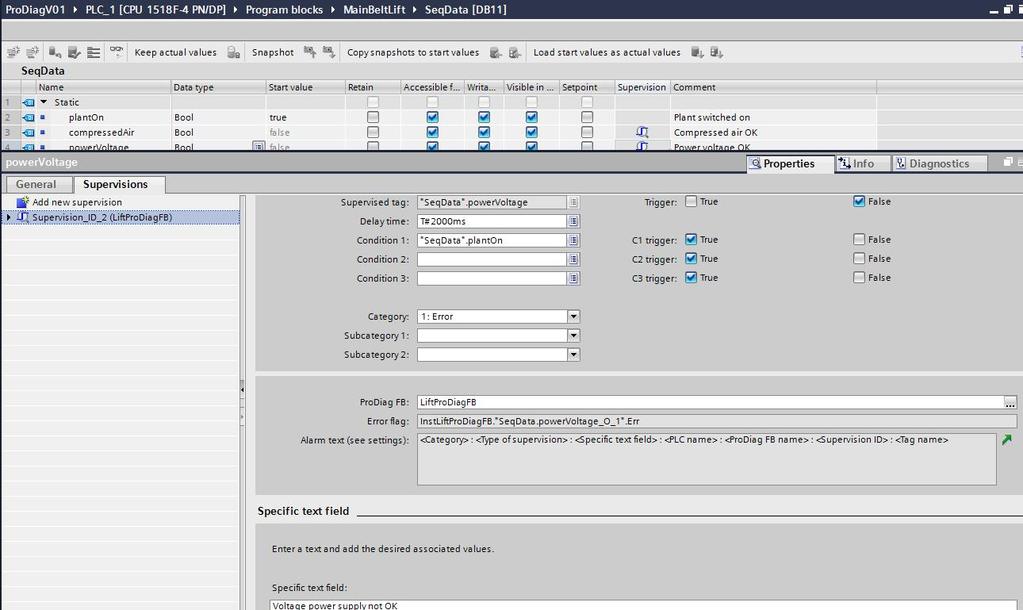

88 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Supervision Operand Dostatečné množství tlakového vzduchu Zapnuté napájení SeqData[DB15] SeqData.compressedAir SeqData[DB15] SeqData.powerVoltage Definice nového Supervision (pravé tlačítko myši) Položky DB označené jako Supervision Sleduje dostatek tlakového vzduchu a zapnuté napájení, pokud je dopravníkový systém zapnut. Strana 88

89 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Sledovaná proměnná Jaký stav sledované proměnné vede k alarmu. Odložení alarmu. Pokud se do této doby problém opraví, tak alarm nepřijde. Podmínka, která musí být splněna, aby mohl přijít alarm. Zde je to zapnuté napájení. Mezi podmínkami je AND. Rozčlenění na kategorie, dle závažnosti sledovaného Supervisionu Struktura automaticky generovaného alarmu Strana 89 Pokud přidám v PLC dalšího Supervisora, tak se o alarmy a jejich zobrazení nemusím vůbec starat. Do panelu se nic nového nenahrává.

90 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu SetData.powerVoltage (zapnuto napájení) Ne SetData.plantOn (technologie je v chodu) Ne OK Ne Ano Uběhl nastavený čas T#2000ms Ano Strana 90

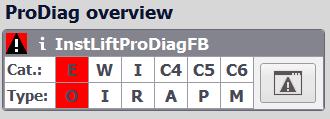

91 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Strana 91

92 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Operand Strana 92

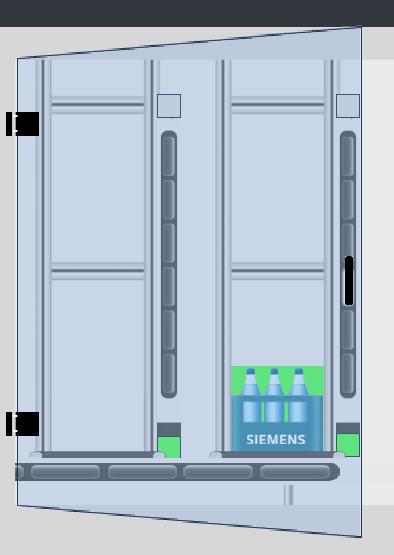

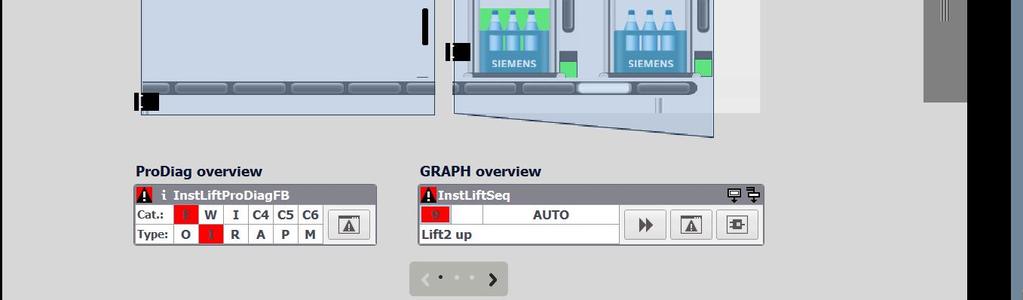

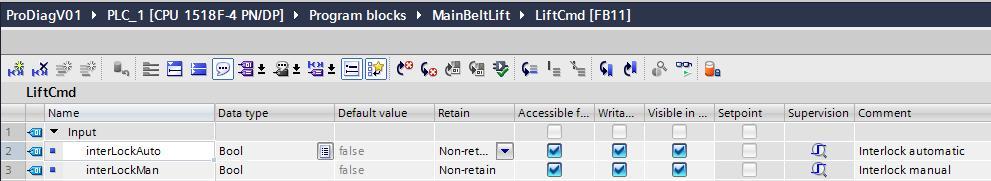

93 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Supervision Interlock Uzavření dveří při pohybu výtahu LiftCmd [FB190] #interlockauto LiftCmd [FB190] #interlockman Sleduje zda podmínky interlocku (uzavření bezpečnostích dveří) je slněno za podmínky pohybu výtahu. Strana 93

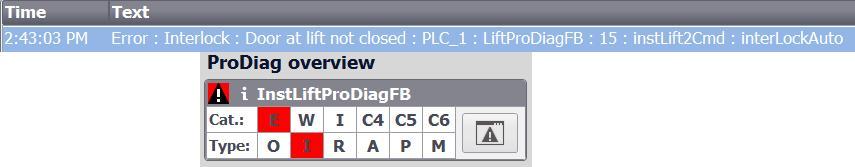

94 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Technologie zapnuta Povinná podmínka Ne #startliftup výtah jede nahoru Ne Bezpečností dveře zavřeny Provázání parametru se zadanou podmínkou #interlockauto OK #autostarted automaticky nastartováno Ano Uběhl nastavený čas T#0ms Ne Ne Ano Strana 94

95 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Strana 95

96 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Interlock Strana 96

97 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Supervision Action Výtah opustil v časovém limitu startovací pozici LiftCmd [FB190] #sensorliftup LiftCmd [FB190] #sensorliftdown Strana 97

98 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu #sensorliftup (nebyla opuštěna horní pozice) Ano #outliftdown (výtah se pohybuje dolů) Ne OK Ne Ne Ano Uběhl nastavený čas T#200ms Ano Povinné nastavení času Strana 98

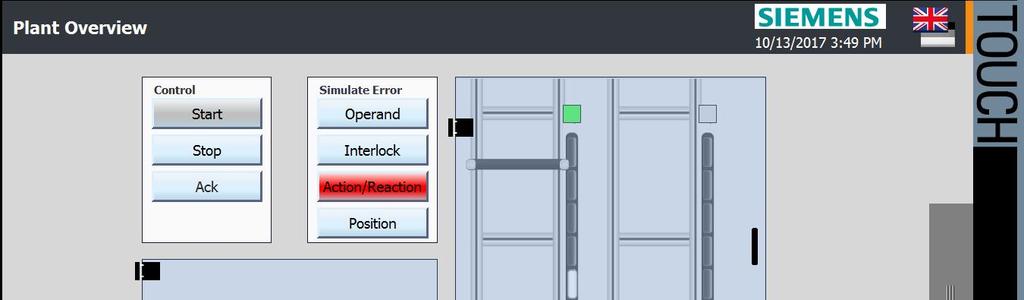

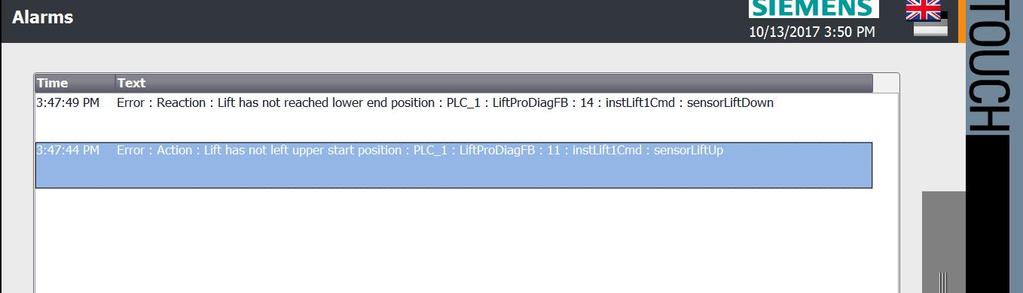

99 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Strana 99

100 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Action Strana 100

101 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Engineering User program visualization Nové TIA Portal S SIMATIC HMI PC-System Zobrazení PLC Code-Viewer (block status) Přehled o ProDiag monitoring block (alarms) Hand over of the ProDiag DB s (e.g. group bits) Upgrade of the projecting (Turnaround) HMI PLC Code Viewer / Overview-OCX Každé HMI potřebuje svoji licenci (bez licence: varovací hlášení) Webserver Display Strana 101 Alarms z ProDiag monitoring block Licence pro ProDiag nejsou závislé na verzi TIA Portalu! ProDiag PLC-RT-License Nové Licence na počet sledovaných proměnných (supervicions) na PLC, nezávisle na HMI, PC, webserver nebo displeji

102 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional ProDiag Comfort Panel (L1-Price: 500 ) ProDiag RT Advanced (L1-Price: 750 ) ProDiag RT Professional (L1-Price: 850) RT Professional RT Advanced Comfort Panels Strana 102

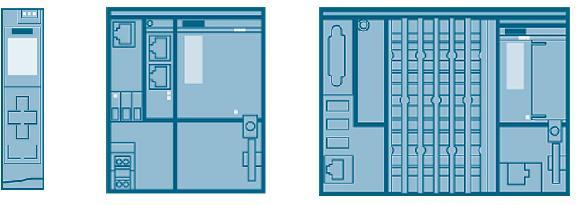

103 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu 250 Supervisions (150 ) S7-300/400 S S PLC-Type All do S (F) S / S (F) S / S7-1518(F) Doporučený počet licencí none do do od 1250 Supervisions (5 Licenses) zmražení nákladů 5x 150 = 750 Oporučený počet Supervisions Uživatelské náklady do 25 do 250 do 750 do 8000 zdarma max. 750 Strana 103 Scalable license concept with easy handling

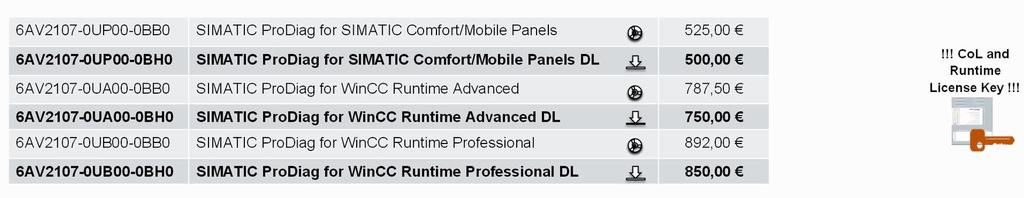

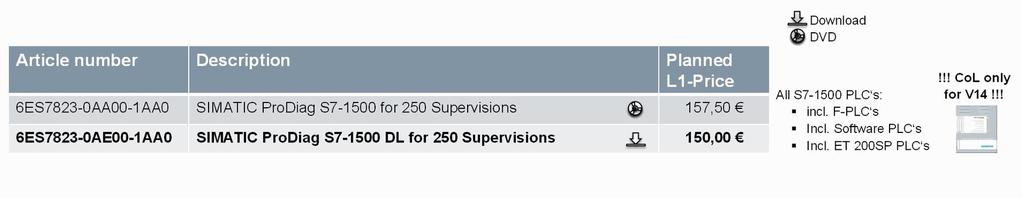

104 SIMATIC HMI v platformě TIA Portal Comfort panely Procesní diagnostika (ProDiag) analýza poruch výrobního procesu 165,00 EUR 550,00 EUR 825,00 EUR 935,00 EUR Strana 104

105 PROGRAMOVÁNÍ ROBOTŮ v TIA PORTALU HMI Operátorské panely HMI ToolBox SIMATIC HMI Toolbox Podpora zákazníků pomocí užitečných nástrojů Toolbox dnes Basic Panely Comfort Panely Runtime Advanced Runtime Professional HMI Toolbox zítra WinCC V7 Sada bezplatných nástrojů ke snadné a intuitivní operaci HMI panelů Efektivní inženýring a snadná instalace: rychle dostupné nástroje z knihoven TIA Portálu Strana 105

106 SIMATIC HMI Toolbox Přehled funkcí Časové funkce Zjednodušení práce díky integraci běžných nástrojů do vizualizace (kalendář, stopky, budík, časovač, světové hodiny, časový spínač) Matematické funkce Odlehčení náročnosti práce a omezení chyb použitím výpočetních nástrojů (kalkulačka, převodník jednotek) Zvýšení přehlednosti Rozšíření uživatelského rozhranní o nástroje pro zlepšení přehlednosti vizualizace (prohlížeč souborů, budíky, bit monitor, poznámky, budíky pro analog, tabulky pro datové logy) Přenos dat Rychlá a efektivní komunikace mezi operátory a spolehlivý přenos dat mezi růnými zařízeními (chat, čárový kód, QR kód, , automatické zálohování dat) Strana 106 Zjednodušení ovládání Intuitivní a snadné ovládání pomocí běžných funkcí (klávesnice, tlačítko domů, zaškrtávací pole, radio pole, spořič obrazovky, pohyblivé vyskakovací obrazovky, info o panelu, údržba) Usnadněné projektování Nástroje pro podporu projektování vizualizace (nástroj pro tvorbu otočných prvků, ikony)

107 Časové funkce Kalendář Přehledný kalendář zobrazující jednotlivé dny současného a nadcházejícího měsíce Současný den vyznačen červeně Možnost přidání úkolů a událostí Připomenutí událostí pomocí vyskakovacích oken Automatické ukládání událostí do textového souboru Strana 107

108 Časové funkce Stopky Monitorování určitých produkčních kroků pomocí stopek Uložení až pěti mezičasů Strana 108

109 Časové funkce Budík Jednoduchý budík Nastavení hodina, minuta, sekunda Upozornění vyskakovacím oknem Strana 109

110 Časové funkce Časovač Časovač s nastavitelným časovým limitem Po vypršení časového limitu zobrazeno vyskakovací okno s upozorněním Strana 110

111 Časové funkce Světové hodiny Možnost zobrazení aktuálního času v různých časových pásmech Strana 111

112 Časové funkce Časový spínač Nástroj umožňující pravidelní spínání dle přednastaveného plánu Tlačítko Set all nastaví pondělní plán pro všechny dny Možnost nastavení pro každý den v týdnu Uložení nastavení do textového souboru Načtení nastavení z textového souboru Strana 112

113 Přenos dat Chat Výměna informací mezi operátory na jiných HMI panelech v reálném čase Výměna dat mezi panely pomocí SIMATIC HMI HTTP komunikačního protokolu Zobrazení zpráv pomocí alarmů v okně alarm view Strana 113

114 Přenos dat Čárový kód Pro zobrazení dat pomocí čárového kódu musí být nainstalován příslušný fonty Text vložen do textového pole je automaticky transformován do čárového kódu Možnost tisku čárového kódu na tiskárnu Strana 114

115 Přenos dat QR kód Možnost přenosu informací z panelu do mobilního telefonu či tabletu bez nutnosti jejich integrace do sítě Text vložený do textového pole je automatický transformován do QR kódu Strana 115

116 Přenos dat Upozornění na příchozí pro možnost okamžité odezvy Automatické upozornění pomocí u při nastání určité situace (např. alarm) Manuální posílání ů Strana 116

117 Přenos dat Automatické zálohování dat Automatické zálohování souborů (např. archivů) do libovolné složky (např. USB jednotka nebo síťové úložiště) Nastavitelný počátek a interval zálohování Volba cílové adresy pomocí prohlížeče souborů Strana 117

118 Matematické funkce Převodník jednotek Rychlé a pohodlné přepínání jednotek Nemá vliv na jednotky v CPU (využívá interních proměnných) Příklad převodu jednotek: mm/inch, C/ F Strana 118

119 Matematické funkce Kalkulačka Standardní kalkulačka umožňující základní početní operace Strana 119

120 Zjednodušení ovládání Klávesnice Standardní klávesnici na panelech nelze modifikovat Pomocí připravených vzorů lze modifikovat klávesnice pro specifické potřeby zákazníků Připravené vzorové klávesnice: QWERTY klávesnice Numerická klávesnice Klávesnice s cyrilicí Strana 120

121 Zjednodušení ovládání Tlačítko domů Umožňuje intuitivní ovládání jako u smartphonů Krátké zmáčknutí otevře domácí obrazovku Dlouhé zmáčknutí otevře nabídku dalších funkcí Funkce rátkého i dlouhého zmáčknutí lze libovolně naprogramovat Strana 121

122 Zjednodušení ovládání Zaškrtávácí / radio políčka Rozšíření funkcí WinCC Comfort/Advance Umožňuje až 8 políček Strana 122

123 Zjednodušené ovládání Spořič obrazovky Ochrana obrazovky Možnost nastavení libovolného loga Snížení jasu obrazovky Volně nastavitelný čas aktivace Strana 123

124 Zjednodušení ovládání Pohyblivé vyskakovací obrazovky Uživatel má možnost posunutí okna do kraje obrazovky Strana 124

125 Zjednodušení ovládání Info o panelu / nastavení Informace o panelu Nastavení podsvícení Kalibrace obrazovky Příkazová řádka Správce úloh Bezpečné odpojení USB zařízení Přehled datových úložišť Změna jazyka Letní / zimní čas... Strana 125

126 Zjednodušení ovládání Segmented control Rychlá a jasná volba požadovaných hodnot Zvýraznění právě zvolené hodnoty Ochrana proti špatně zvoleným hodnotám díky přednastaveným možnostem Připraven faceplate se 6 nebo 11 kroky mezi 0 a 100 nebo mezi libovolně definovatelným rozsahem hodnot Strana 126

127 Zjednodušení ovládání Údržba zařízení Plánování, vykonání a dokumentace údržby Vašich zařízení Úkoly a jejich časový plán je možno zvolit během runtimu Vše se ukládá do textového souboru Automatické upomínky událostí Po dokončení úkolu je vše dokumentováno nové Strana 127

128 Zvýšení přehlednosti nové Bit monitor Zobrazení aktivních bitů v proměnných typu byte, word a double Strana 128

129 Zvýšení přehlednosti Poznámky Operátor může vytvářet, číst a upravovat krátké poznámky Poznámky lze uložit do textového souboru a sdílet s ostatními panely Strana 129

130 Zvýšení přehlednosti Budíky pro Basic panely Dynamické objekty zobrazující aktuální hodnoty proměnných Ve WinCC Comfort/Advanced/Professional jsou dostupné bez toolboxu Strana 130

131 Zvýšení přehlednosti Prohlížeč souborů Přináší více funkcí (např. kopírování, vytváření složek, mazání souborů...) Standardní prohlížeč souborů umožňuje pouze zvolit soubor jako proměnnou Strana 131

132 Zvýšení přehlednosti Tabulka pro datové logy Zobrazení archivů uložených v.csv souboru pomocí tabulky Umožňuje filtraci dat dle hodnot, času apod. Strana 132

133 Zvýšení přehlednosti Změna pozadí vyskakovacích obrazovek Zobrazení libovolného pozadí v pozadí pop-up obrazovky Zlepšení přehlednosti a omezení nechtěného zmáčknutí tlačítek v pozadí Strana 133

134 Zvýšení přehlednosti Waiting view (Přesýpací hodiny) Informování uživatele o stavu probíhající akce Tři možná zobrazení Snadná konfigurace ( SetBit na začátku a ResetBit na konci akce) Strana 134

135 Usnadněné projektování Nástroj pro tvorbu otočných prvků Microsoft PowerPoint add-in umožňuje otáčení obrázků a jejich uložení do PNG souboru v různých stavech Rozsah otočení a počet jednotlivých kroků lze libovolně definovat (např. otočení o 360 a 120 kroků po 3 ) Lze vytvořit XML soubor, který usnadní import celého graphic listu do TIA Portal projektu pomocí TIA Portal Openness Strana 135

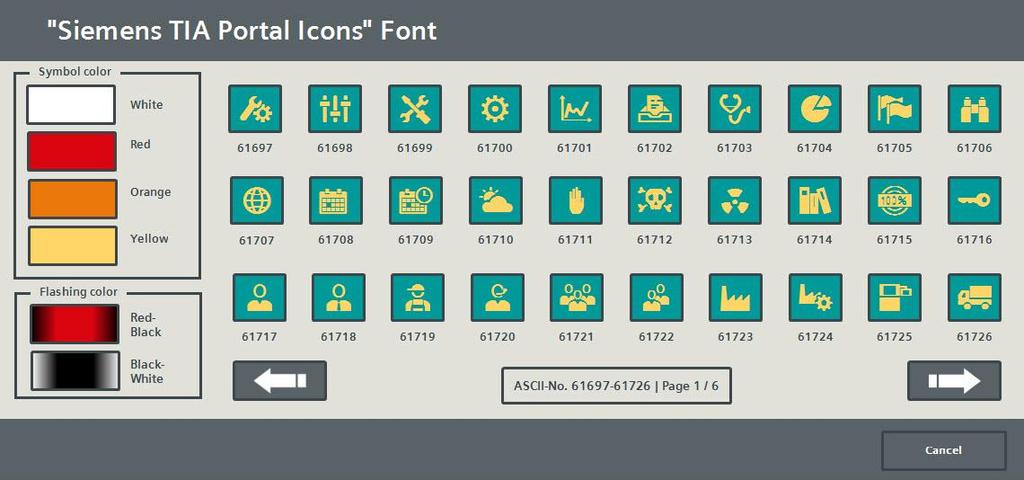

136 Usnadněné projektování nové Ikony Font obsahující velké množství ikon Rozměr a barva ikon může být libovolně změněna Pro Basic Panely, Comfort Panely, Runtime Advanced a Runtime Professional Strana 136

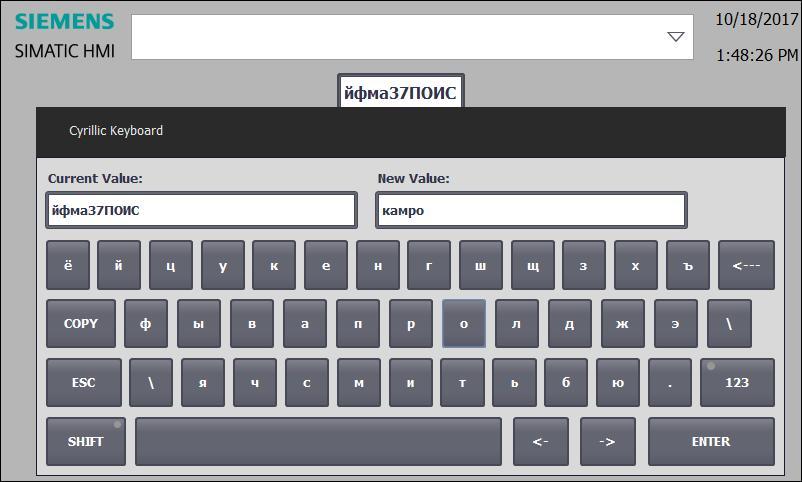

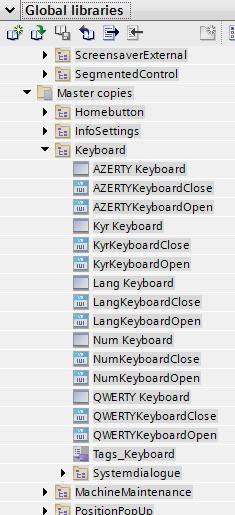

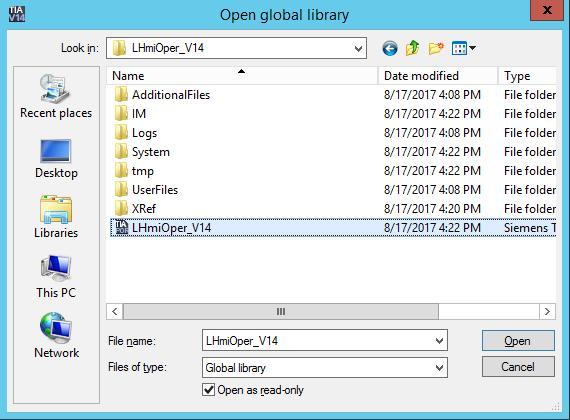

137 PŘÍKLAD INSTALACE Klávesnice s cyrilicí 1) Načtení knihovny HMI Toolboxu - Dle typu vizualizace Strana 137

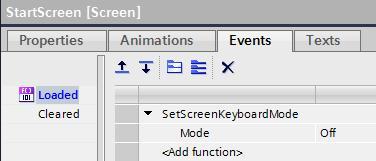

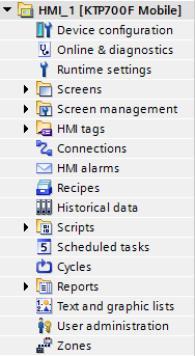

138 PŘÍKLAD INSTALACE Klávesnice s cyrilicí 1) Načtení knihovny HMI Toolboxu 2) Zakázání výchozí klávesnice - Při načtení úvodní obrazovky - pomocí funkce SetScreenKeyboardMode Mode Off Strana 138

139 PŘÍKLAD INSTALACE Klávesnice s cyrilicí 1) Načtení knihovny HMI Toolboxu 2) Zakázání výchozí klávesnice 3) Načtení tagů, skriptů a obrazovek z knihovny - Přetažením myší do příslušné složky - Tabulka tagů stejná pro všechny klávesnice - Dle zvolené klávesnice načíst skripty a obrazovky (Kyr, QWERTY, Num,...) Strana 139

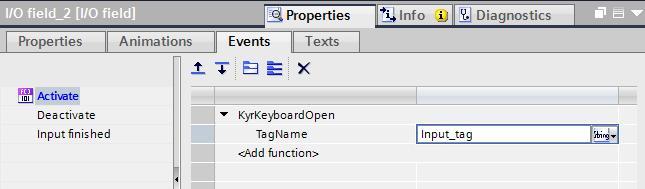

140 PŘÍKLAD INSTALACE Klávesnice s cyrilicí 1) Načtení knihovny HMI Toolboxu 2) Zakázání výchozí klávesnice 3) Načtení tagů, skriptů a obrazovek z knihovny 4) Zvolit otevření požadované klávesnice - V Events > Activate spustit skript KyrKeyboardOpen - Zvolit typ proměnné v I/O fieldu a vložit jméno proměnné Strana 140

141 PŘÍKLAD INSTALACE Strana 141
