1 PEC POD SNĚŽKOU VELKÁ ÚPA BAKALÁŘSKÝ PROJEKT - BYTOVÝ DŮM NA CESTĚ FAKULTA ARCHITEKTURY ČVUT 08, ATELIER ROMANA KOUCKÉHO A EDITY LISECOVÉ MARTIN GABERLE

2 SEZNAM DOKUMENTACE A/ PRŮVODNÍ ZPRÁVA B/ SOUHRNNÁ TECHNICKÁ ZPRÁVA C/ SITUACE STAVBY C.1 - Situace širších vztahů C.2 - Koordinační situace D/ DOKLADOVÁ ČÁST Průvodní list bakalářské práce E/ ZÁSADY ORGANIZACE VÝSTAVBY E.1/ Technická zpráva E.1 - Zařízení staveniště F/ DOKUMENTACE STAVBY F.1.1/ ARCHITEKTONICKO STAVEBNĚ TECHNICKÉ ŘEŠENÍ F.1.1.1/ Technická zpráva F /Výkresová část F A.1 - Půdorys základů, celá stavba 1:100 F A.2 - Půdorys základů, objekt A 1:75 F B.1 - Půdorys 1.NP, celá stavba 1:100 F B.2 - Půdorys 1.NP, objekt A 1:75 F B.1 - Půdorys 2.NP, objekt A, 1:75 F B.1 - Půdorys 3.NP, objekt A, 1:75 F B.1 - Půdorys 4.NP, objekt A, 1:75 F B.1 - Půdorys 5.NP, objekt A, 1:75 F B.1 - Půdorys střechy, celá stavba, 1:100 F B.1 - Řez A-A, celá stavba, 1:100 F B.1 - Řez A-A, objekt A, 1:75 F B.1 - Řez B-B, objekt A, 1:75 F B.1 - Pohled severní, celá stavba, 1:100 F B.1 - Pohled jižní, celá stavba, 1:100 F B.1 - Pohled severní, objekt A, 1:75 F B.1 - Pohled jižní, objekt A, 1:75 F B.1 - Pohled východní, objekt A, 1:75 F B.1 - Pohled západní, objekt A, 1:75 F B.1 - Detail A, B, 1:10 F B.1 - Detail C, 1:10 F B.1 - Detail D, detail vstupu na terasu, 1:10 F H/ - Tabulky prvků F.1.2/ F.1.3/ STAVEBNĚ KONSTRUKČNÍ ČÁST F.1.2.1/ Technická zpráva F.1.2.2/ Výkresová část F A - Výkres tvaru 2.NP - 1:50 F B - Výkres tvaru 3.NP - 1:50 F C - Výkres tvaru 5.NP - 1:50 F.1.2.3/ Statické posouzení, výpečet POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ F.1.3.1/ Technická zpráva F.1. 4/ TECHNICKÉ PROSTŘEDÍ STAVEB F.1.4.1/ Technická zpráva F.1.4.2/ Výkresová část F A - 1.NP - TZB - koordinace - 1:75 F A - 3.NP - TZB - vytápění, vodovod, kanalizace - 1:75 F A - 3.NP - TZB - plynovod, VZT - 1:75 F A - 3.NP - TZB - elektro - 1:75

3 A/ PRŮVODNÍ ZPRÁVA a) IDENTIFIKAČNÍ ÚDAJE STAVBY Stavba: Místo: Terén: Pozemek: 2059,4m 2 Zastavěná plocha: 1049,5m 2 Užitná plocha: 2463m2 Počet bytů: 18 Stupeň dokumentace: DPS Stavební úřad: Pec pod Sněžkou Projektant: Martin Gaberle bytový dům při silniční komunikaci č. 269 mezi Pecí pod Sněžkou a Velkou Úpou svažitý Členění stavby: Bytový dům se skládá z objektu garáží a 3 bytových domů A, B, C se vstupním podlaží v objektu garáží. b) ÚDAJE O STAVEBNÍM POZEMNKU Stavební pozemek pro novostavbu bytového domu se nachází v Krkonoších, na cestě mezi Velkou Úpou a Pecí pod Sněžkou. Zvolená parcela má podélný tvar přiléhající k jediné silniční komunikaci. Parcela je umístěna v mezeře mezi řídkou zástavbou horských chalup na jižním svahu louky svažující se vzhůru od silnice k lesu. Pozemek se nenachází v ochranném pásmu KRNAP, nemá funkční využití. c) ÚDAJE O PROVEDENÝCH PRŮZKUMECH A NAPOJENÍ NA INFRASTRUKTURU Bylo provedeno zaměření pozemku. Vjezd na pozemek je přímo z lokální silniční komunikace. V místě je možné napojení na místní vodovodní řad, jednotnou splaškovou kanalizaci, STL plynovod a NN elektro vedení. Sítě jsou vedeny v zemi pod chodníkem na opačné straně komunikace, kanalizace je vedena pod vozovkou. d) INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ K předložené dokumentaci vydaly souhlasné stanovisko tyto organizace a orgány státní správy: e) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Podle vyhlášky č.137/1998 (o obecných technických požadavcích na výstavbu, $7, odst. 1) splňuje pozemek určený k zastavění svými vlastnostmi podmínku realizace a užívání navrhované stavby bytového domu. f) INFORMACE O SPLNĚNÍ PODMÍNEK ÚZEMNÍHO PLÁNU Navrhovaný projekt je v souladu s Územním plánem města Pec pod Sněžkou, Velká Úpa. MARTIN GABERLE FA ČVUT/ 08

4 h) PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY Předpokládaný termín zahájení stavby: Předpokládaný termín dokončení stavby: i) STATISTICKÉ ÚDAJE Navrhovanou stavbu tvoří tři stejné objekty bytových domů a objekt garáží. Garáže zahrnují vstupy do bytových domů, parkovací stání, komerční prostory. Celá stavba: Zastavěná plocha: Užitná plocha: 1103 m2 2463, m², Plochy bytů: 1NP: - 2NP: A ,5m², A ,5 m², 3NP: A ,5m², A ,5 m², 4-5NP: A ,0m², A ,7m² Plocha úschovny: 1,6 m², Parkovací stání: 14 m², (plochy bytů v jednom bytovém objektu) Pro celou stavbu: Plocha komerce1: 60 m², Plocha komerce2: 53 m², Plocha užitná: 2463, m², Plocha zastavěná: 1103 m² MARTIN GABERLE FA ČVUT/ 08

5 B/ SOUHRNNÁ TEHNICKÁ ZPRÁVA 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ a) ZHODNOCENÍ STAVENIŠTĚ Stavební pozemek se nachází na cestě mezi Velkou Úpou a Pecí pod Sněžkou. Cesta, vedoucí v těsné blízkosti stavby, je jedinou silniční komunikací vedoucí do Pece pod Sněžkou, do významného horského střediska a centra turistického ruchu. Jižní svah parcely je stoupající směrem od komunikace. Pozemek je mimo ochranné pásmo KRNAP, nemá funkční využití. b) URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ Stavba bytového domu reaguje na potřebu zvýšit kapacitu turistického střediska. Nabízí obdobu tzv. apartmánových bytů v horách s rekreačním využitím. Záměrem je obohatit silniční komunikaci vedoucí do Pece pod Sněžkou o nový atraktivní prvek, který by oživil cestu dnes lemovanou řídkou zástavbou horských chalup - penzionů. Funkci atraktivního prvku přebírá část parteru v 1.NP, ve kterém budou mimo garáží a vstupních prostorů umístěny prostory pro komerci a služby. Parter hmotově navazuje na sousední kamennou opěrnou zeď, je průběžný - tvoří uliční čáru. Obytná část domu 2-5NP se jeví vůči okolí jako pasivní. Hmotově vychází z měřítka okolních horských chalup. Tvar domu je specifický tím, že umožňuje postavit libovolně dlouhou řadu tvořenou zrcadlením jednotlivých objektů podle své kratší osy a tím zároveň naplněním požadavků na zachování kontaktu s okolní krajinou - průhledy a na otevření atraktivních výhledů z interiéru. Výhled do okolí, nejlepší ve směru údolí Pec - Úpa, se stal určujícím při vytváření výrazu domu. Dům přebírá charakter svého obyvatele - turisty. Zrcadlené bytové domy zůstávají stejné v obytné části, liší se vnitřní uspořádání ve vstupním podlaží. Každý z bytových domů nabízí 6 bytů; 4 minimální určené pro rekreační vyžití 2-3 osob a 2 podkrovní pro 2-4 osoby. Každý z bytů má k dispozici jedno parkovací stání v garážích v 1.NP a úschovný box v tomtéž podlaží. Byty v 2.NP mají k dispozici dřevěnou terasu na ozeleněné střeše garáží. Vertikální komunikace v objektu je řešena elektrickým trakčním výtahem bez strojovny a schodištěm. Vstup a vjezd do domu je možný z úrovně vozovky v 1.NP. Přechod od garážového stání k chodbě bytového domu je veden krytým prostorem garáží. c) TECHNICKÉ ŘEŠENÍ, ŘEŠENÍ VNĚJŠÍCH PLOCH Svislé nosné konstrukce stavby budou z monolitického železobetonu s pórobetonovou vyzdívkou, vodorovné konstrukce budou železobetonové. Konstrukční systém je stěnový, v 1.NP kombinovaný. Objekt je založen na průběžných pasech z prostého betonu fungujících pod objektem jako nepravidelný základový rošt vyrovnávající rozdílné zatížení od bytového domu a pochozí terasy garáže. K vertikální komunikaci slouží elektrický trakční výtah bez strojovny a prefabrikované dvouramenné schodiště. Opláštění domu je navrženo jako provětrávaná fasáda s dřevěným obkladem v obytné části a s obkladem ze sklocementových desek v části parteru. Objekt je v 1.NP částečně zapuštěný ve svahu. MARTIN GABERLE FA ČVUT/ 08

6 Provětrávaná střecha bytových domů o sklonu 17% je z modrošedého předzvětraného titanzinkového plechu doplněná sněholamy. Plochá střecha garáží bude ozeleněná, vytvářející mezi bytovými domy pobytovou plochu. Intenzivní zeleň střešní terasy bude tvořena místními suchomilnými travinami. Před domem, směrem k silniční komunikaci, bude vydlážděn chodník z betonových dlažebních kostek. d) NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU Vjezd do objektu je možný ze stávající silniční komunikace č Mezi domem a komunikací bude vydlážděn chodník předpokládající postupné zahuštění zástavby v okolí cesty a další návaznost. Dům nabízí parkovací stání pro obyvatele domu s vjezdem do garáží z veřejné silniční komunikace. Doprava v garážích je jednosměrná. Parkovací stání pro klienty komerčních prostorů není navrženo. Bude uskutečněno v rámci hromadného záchytného parkoviště. Zásobování komerčních prostorů je možné vzhledem k jejich velikosti přímo z komunikace. Při severní straně domu směrem do svahu probíhá turistická stezka v zimě využívaná jako běžecká trať. Stávající sítě technické infrastruktury jsou vedeny ve společné trase z části pod chodníkem a pod vozovkou. V místě je vedeno plynovodní potrubí, vodovodní řad, kanalizační řad a kabelové vedení elektřiny. e) ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY Při vjezdu do garáží mají uživatelé dostatečný prostor pro zastavení tak, aby nebrzdili silniční provoz. Zásobování komerčních prostorů bude nutné z chodníku nebo vozovky. Pro potřeby domu bude provedeno napojení na procházející kabelové vedení elektřiny, na vodovodní řad, plynovodní potrubí a kanalizační řad. Napojení je nutno řešit částečným záborem silniční komunikace, střídavě na jejích obou stranách, pro vyhloubení a položení přípojek. f) VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY Užívání domu nebude mít negativní dopad na životní prostředí: -zásobování vodou z veřejného vodovodního řadu -splaškové i dešťové odpadní vody jsou zaústěny do jednotné kanalizace -zateplení domu a konstrukční detaily jsou uvažovány tak, aby docházelo k nízkým tepelným ztrátám. -vytápění je navrženo pro každý byt samostatně plynovým kotlem -s komunálním odpadem bude nakládáno podle vyhlášky g) BEZBARIÉROVÉHO UŽÍVÁNÍ NAVAZUJÍCÍCH VEŘEJNĚ PŘÍSTUPNÝCH PLOCH A KOMUNIKACÍ Veřejně přístupné plochy - chodník jsou upraveny podle pravidel pro osoby s omezenou schopností pohybu. Šířka chodníku navržena na 1,5m, položeny vodicí linie pro zrakově postižené. MARTIN GABERLE FA ČVUT/ 08

7 h) PRŮZKUMY A MĚŘENÍ, JEJICH VYHODNOCENÍ A ZAČLENĚNÍ JEJICH VÝSLEDKŮ DO PROJEKTOVÉ DOKUMENTACE, - i) ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY, GEODETICKÝ REFERENČNÍ POLOHOVÝ A VÝŠKOVÝ SYSTÉM Polohopisné a výškové podklady byly čerpány z katastrálních map poskytnutých katastrálním úřadem. j) STAVEBNÍ A INŽENÝRSKÉ OBJEKTY Stavební objekty: Inženýrské objekty - příprava území a terénní úpravy - zpevněné plochy a komunikace - garáže - bytový dům (3x A, B,C) - dokončovací zemní práce - kanalizační přípojka - STL přípojka plynu - vodovodní přípojka - NN elektro přípojka k) VLIV STAVBY NA OKOLÍ, OCHRANA OKOLÍ STAVBY Stavba bude prováděna v pracovních dnech v denních hodinách a to tak, aby sousedé byli co nejméně obtěžováni hlukem a prachem. Hloubení přípojek inženýrských sítí bude vyžadovat zábor silnice, vždy v jednom pruhu. Z důvodu záboru během výstavby dojde k zúžení silniční komunikace, které nebude bránit obousměrnému provozu. Příjezdová komunikace bude v průběhu stavby čištěna, po skončení stavby bude její okolí uvedeno do původního stavu. 2. MECHANICKÁ ODOLNOST A STABILITA Konstrukční systém objektu bytového domu byl vzhledem k nepravidelnosti tvaru a konzolovému zatížení parapetního nosníku zvolen jako monolitický železobetonový. Zatížení bytového domu je v objektu garáží vynášeno kombinovaným systémem železobetonových stěn a sloupů. a) ZALOŽENÍ: Vzhledem k nepravidelnému zatížení základové spáry od sloupů a stěn 1.NP byl zvolen systém založení na probíhajících základových pasech výšky 1,4m a šířky 1,3m z prostého betonu C 30/37. Základové konstrukce jsou provedeny do stavební jámy s roubením železobetonovou podzemní stěnou 400mm silnou kotvenou pramencovými kotvami do svahu. Podzemní stěna je použita v konstrukci stavby jako nosič hydroizolace a k přenosu zatížení od svahu nad stavbou. Podzemní stěna je provedena do hloubky 2,9m. b) VODOROVNÉ PRVKY: Pro přenos svislých zatížení byly pro objekt bytového domu empiricky navrženy železobetonové jedno a oboustranně pnuté stropní desky tl. 200mm vetknuté do MARTIN GABERLE FA ČVUT/ 08

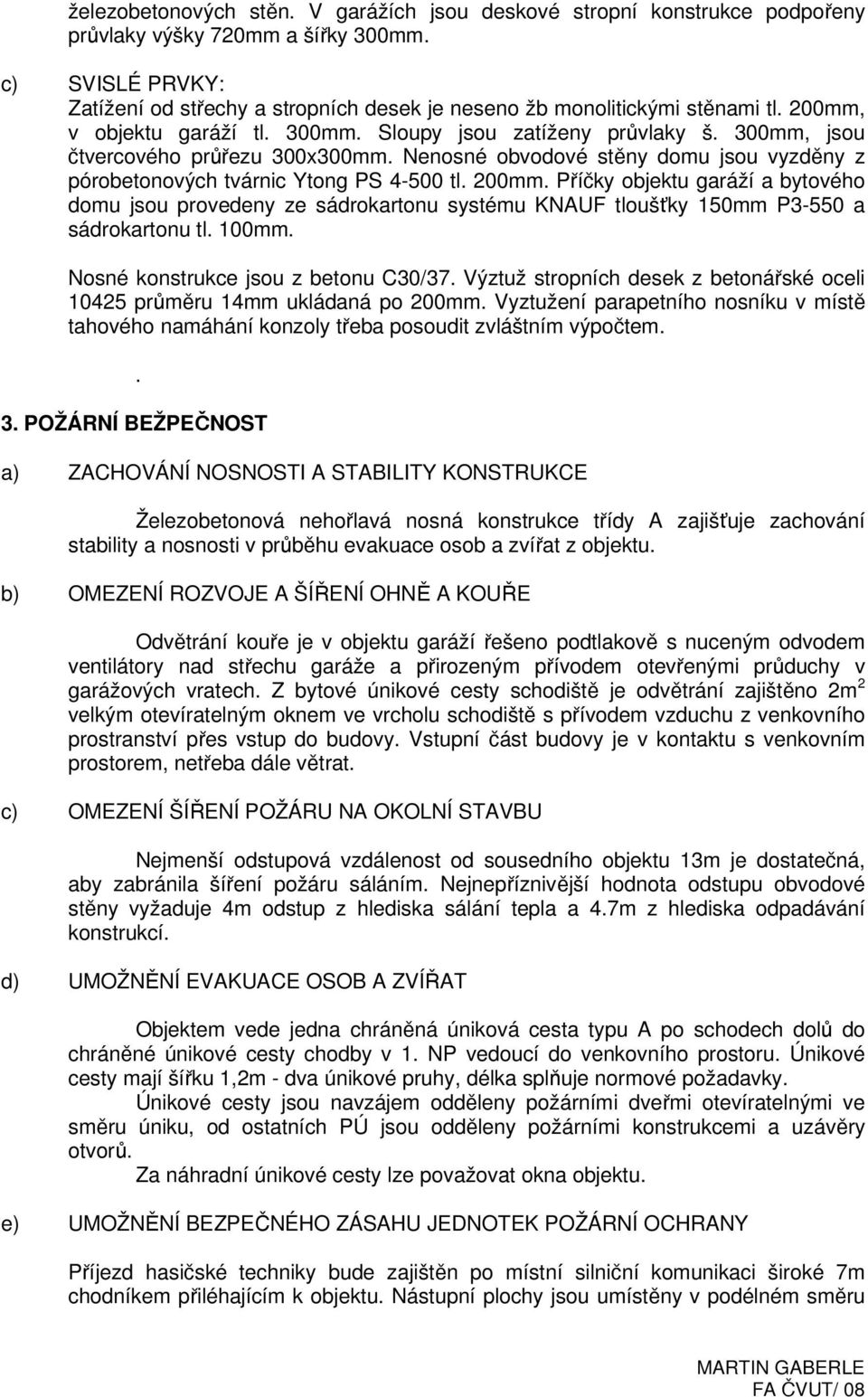

8 železobetonových stěn. V garážích jsou deskové stropní konstrukce podpořeny průvlaky výšky 720mm a šířky 300mm. c) SVISLÉ PRVKY: Zatížení od střechy a stropních desek je neseno žb monolitickými stěnami tl. 200mm, v objektu garáží tl. 300mm. Sloupy jsou zatíženy průvlaky š. 300mm, jsou čtvercového průřezu 300x300mm. Nenosné obvodové stěny domu jsou vyzděny z pórobetonových tvárnic Ytong PS tl. 200mm. Příčky objektu garáží a bytového domu jsou provedeny ze sádrokartonu systému KNAUF tloušťky 150mm P3-550 a sádrokartonu tl. 100mm. Nosné konstrukce jsou z betonu C30/37. Výztuž stropních desek z betonářské oceli průměru 14mm ukládaná po 200mm. Vyztužení parapetního nosníku v místě tahového namáhání konzoly třeba posoudit zvláštním výpočtem. 3. POŽÁRNÍ BEŽPEČNOST. a) ZACHOVÁNÍ NOSNOSTI A STABILITY KONSTRUKCE Železobetonová nehořlavá nosná konstrukce třídy A zajišťuje zachování stability a nosnosti v průběhu evakuace osob a zvířat z objektu. b) OMEZENÍ ROZVOJE A ŠÍŘENÍ OHNĚ A KOUŘE Odvětrání kouře je v objektu garáží řešeno podtlakově s nuceným odvodem ventilátory nad střechu garáže a přirozeným přívodem otevřenými průduchy v garážových vratech. Z bytové únikové cesty schodiště je odvětrání zajištěno 2m 2 velkým otevíratelným oknem ve vrcholu schodiště s přívodem vzduchu z venkovního prostranství přes vstup do budovy. Vstupní část budovy je v kontaktu s venkovním prostorem, netřeba dále větrat. c) OMEZENÍ ŠÍŘENÍ POŽÁRU NA OKOLNÍ STAVBU Nejmenší odstupová vzdálenost od sousedního objektu 13m je dostatečná, aby zabránila šíření požáru sáláním. Nejnepříznivější hodnota odstupu obvodové stěny vyžaduje 4m odstup z hlediska sálání tepla a 4.7m z hlediska odpadávání konstrukcí. d) UMOŽNĚNÍ EVAKUACE OSOB A ZVÍŘAT Objektem vede jedna chráněná úniková cesta typu A po schodech dolů do chráněné únikové cesty chodby v 1. NP vedoucí do venkovního prostoru. Únikové cesty mají šířku 1,2m - dva únikové pruhy, délka splňuje normové požadavky. Únikové cesty jsou navzájem odděleny požárními dveřmi otevíratelnými ve směru úniku, od ostatních PÚ jsou odděleny požárními konstrukcemi a uzávěry otvorů. Za náhradní únikové cesty lze považovat okna objektu. e) UMOŽNĚNÍ BEZPEČNÉHO ZÁSAHU JEDNOTEK POŽÁRNÍ OCHRANY Příjezd hasičské techniky bude zajištěn po místní silniční komunikaci široké 7m chodníkem přiléhajícím k objektu. Nástupní plochy jsou umístěny v podélném směru MARTIN GABERLE FA ČVUT/ 08

9 před objekty. Prostor vnitřní únikové komunikace je vybaven vodním nástěnnými hydranty, v garážích jsou umístěny pěnové hasicí přístroje. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Při práci budou respektovány požadované bezpečnostní předpisy na ochranu zdraví pracovníků. Stavba bude prováděna v pracovních dnech v denních hodinách a to tak, aby sousedé byli co nejméně obtěžováni hlukem a prachem. 5. BEZPEČNOST PŘI UŽÍVÁNÍ Není řešena. 6. OCHRANA PROTI HLUKU Stavba bude prováděna v pracovních dnech v denních hodinách a to tak, aby sousedé byli co nejméně obtěžováni hlukem a prachem. 7. ÚSPORA ENERGIE A OCHRANA TEPLA a) Skladby obvodových a vnitřních stěn jsou navrženy tak, aby splňovaly požadavky na min. tepelný odpor konstrukcí. Hodnoty souč. prostupů tepla u konstrukcí: Bytový dům: Obvodová stěna, nosná kce 0,30 W/m 2 K (požad. hod. 0,38) Obvodová stěna, vyzdívka 0,13 W/m 2 K (požad. hod. 0,38) Střecha 0,23 W/m 2 K (požad. hod. 0,24) Schodišťová stěna 0,71 W/m 2 K (požad. hod. 0,75) Podlaha nad venkovním prostorem 0,21 W/m 2 K (požad. hod. 0,24) Podlaha mezi prostory s rozdílem teplot 10 C 0,71 W/m 2 K (požad. hod. 0,75) Systém vytápění je navržený vzhledem k rekreačnímu využívání bytů jako místní zajištěný plynovým kotlem. Jako otopná jednotka bylo zvoleno podlahové vytápění. 8. ŘEŠENÍ UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU Vstup do komerčních prostorů i do objektu je bezbariérový, užívání bytů a domovních komunikací není navrženo pro osoby se sníženou schopností pohybu. 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ Průzkumem nebyl zjištěn výskyt radonu ani agresivních spodních vod v místě stavby. Stavba nezasahuje do ochranných ani bezpečnostních pásem. 10. OCHRANA OBYVATELSTVA Není řešena MARTIN GABERLE FA ČVUT/ 08

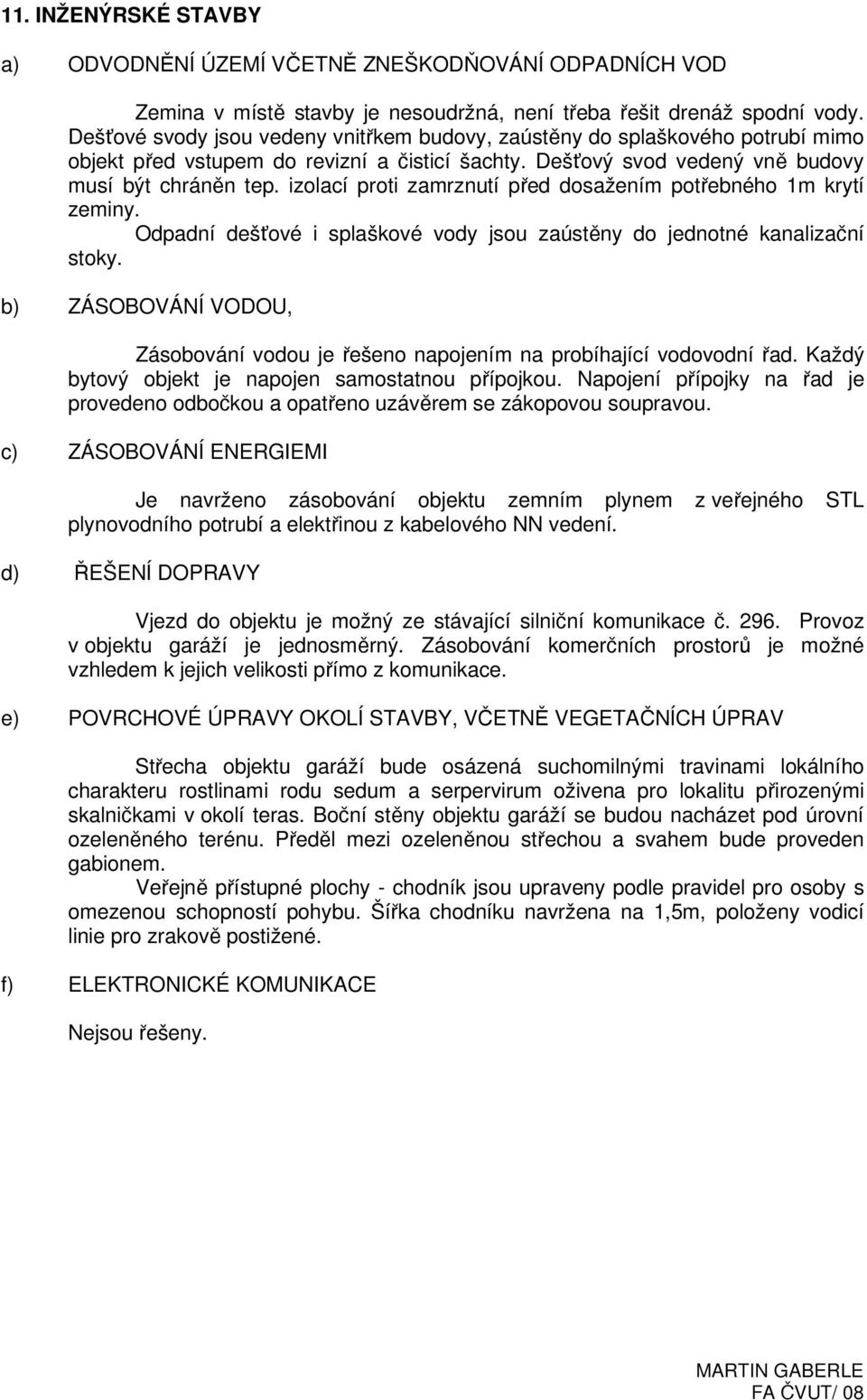

10 11. INŽENÝRSKÉ STAVBY a) ODVODNĚNÍ ÚZEMÍ VČETNĚ ZNEŠKODŇOVÁNÍ ODPADNÍCH VOD Zemina v místě stavby je nesoudržná, není třeba řešit drenáž spodní vody. Dešťové svody jsou vedeny vnitřkem budovy, zaústěny do splaškového potrubí mimo objekt před vstupem do revizní a čisticí šachty. Dešťový svod vedený vně budovy musí být chráněn tep. izolací proti zamrznutí před dosažením potřebného 1m krytí zeminy. Odpadní dešťové i splaškové vody jsou zaústěny do jednotné kanalizační stoky. b) ZÁSOBOVÁNÍ VODOU, Zásobování vodou je řešeno napojením na probíhající vodovodní řad. Každý bytový objekt je napojen samostatnou přípojkou. Napojení přípojky na řad je provedeno odbočkou a opatřeno uzávěrem se zákopovou soupravou. c) ZÁSOBOVÁNÍ ENERGIEMI Je navrženo zásobování objektu zemním plynem z veřejného STL plynovodního potrubí a elektřinou z kabelového NN vedení. d) ŘEŠENÍ DOPRAVY Vjezd do objektu je možný ze stávající silniční komunikace č Provoz v objektu garáží je jednosměrný. Zásobování komerčních prostorů je možné vzhledem k jejich velikosti přímo z komunikace. e) POVRCHOVÉ ÚPRAVY OKOLÍ STAVBY, VČETNĚ VEGETAČNÍCH ÚPRAV Střecha objektu garáží bude osázená suchomilnými travinami lokálního charakteru rostlinami rodu sedum a serpervirum oživena pro lokalitu přirozenými skalničkami v okolí teras. Boční stěny objektu garáží se budou nacházet pod úrovní ozeleněného terénu. Předěl mezi ozeleněnou střechou a svahem bude proveden gabionem. Veřejně přístupné plochy - chodník jsou upraveny podle pravidel pro osoby s omezenou schopností pohybu. Šířka chodníku navržena na 1,5m, položeny vodicí linie pro zrakově postižené. f) ELEKTRONICKÉ KOMUNIKACE Nejsou řešeny. MARTIN GABERLE FA ČVUT/ 08

11

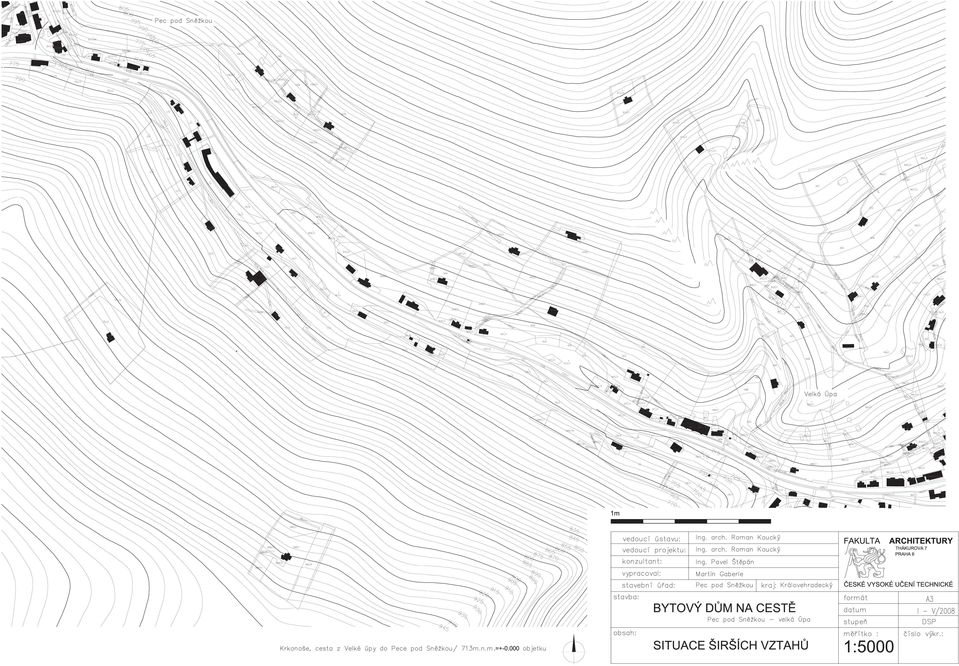

12

13 E/ ZÁSADY ORGANIZACE VÝSTAVBY 1. TECHNICKÁ ZPRÁVA a) CHARAKTERISTIKA STAVENIŠTĚ Staveniště je umístěno na stavební parcele č. 911 přiléhající podélně z jižní strany k silniční komunikaci č. 296 mezi městy Pec pod Sněžkou a Velká Úpa. Výškopisná poloha je v úrovni podlahy 1.NP = 713m.n.m. Sousední pozemky podél komunikace jsou zastavěné. Z výsledků průzkumu inženýrsko-geologických a radonových sond vyplývá, že v tomto prostoru je podpovrchová vrstva zeminy z navětrané břidlice, hornina je pevná, zvětraná, nesoudržná. Z důvodů rozdílného zatížení základů a nesoudržné zeminy volím plošné zakládání na principu základového roštu. Základová spára musí být min. 0,9m pod původním terénem a min. 1,1m pod upraveným terénem. Vzhledem k horským podmínkám stavby volím základovou spáru v nezámrzné hloubce 1,4m pod povrchem. Podzemní voda byla naražena ve všech sondách v hloubce cca 4,0 m pod povrchem. Zemina byla kvalifikovaná jako navětraná nesoudržná třídy IV, netřeba navrhovat odvodnění. Oplocení staveniště bude provedeno z rámových konstrukcí s drátovou výplní vsazených do tvarovek Heras. Zastavěná plocha: 1103 m2 Plocha staveniště: 2073,1m2 b) VÝZNAMNÉ SÍTĚ TECHNICKÉ INFRASTRUKTURY Stavba se neprovádí v bezpečnostním pásmu žádné ze sítí technické infrastruktury. Stávající sítě technické infrastruktury jsou vedeny ve společné trase z části pod chodníkem a pod vozovkou. Napojení je nutno řešit částečným záborem silniční komunikace, střídavě na jejích obou stranách, pro vyhloubení a položení přípojek. Pro potřeby domu bude provedeno napojení na procházející kabelové vedení elektřiny, na vodovodní řad, plynovodní potrubí a kanalizační řad. c) NAPOJENÍ STAVENIŠTĚ NA VODU, ELEKTŘINU, ODVODNĚNÍ Objekt bude vodovodní přípojkou napojen na stávající vodovodní řad probíhající při druhé straně vozovky v hloubce 0,8m pod stavební nulou. Staveništní vodovodní přípojka bude následně využita jako vodovodní přípojka objektu bytového domu. Kabelová přípojka silnoproudu NN bude smyčkou napojena na el. kabelové vedení vedené při druhé straně vozovky s krytím 0,4m. Na pozemku staveniště bude umístěn staveništní rozvaděč. Slaboproudé vedení nebude vedeno v rámci zařízení staveniště. Komunikace bude zajištěna mobilními telefony. Kanalizace a odvodnění staveniště včetně skládky materiálu bude vedeno do jednotné kanalizační stoky. d) ÚPRAVY Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ Plocha staveniště bude řádně označena. Na staveniště bude znemožněn přístup cizích osob, bude po celém obvodu vyjma vjezdů oploceno. Staveniště nezasahuje do stávající pěší komunikace. MARTIN GABERLE FA ČVUT/ 08

14 e) USPOŘÁDÁNÍ A BEZPEČNOST STAVENIŠTĚ Z HLEDISKA OCHRANY VEŘEJNÝCH ZÁJMŮ Budou přijata následující opatření: - při provádění zemních prací bude čištěna vozovka v místě stavby a trasa vedoucí k uložišti stavebního výkopku - pracovní činnosti, jejichž hladina akustického tlaku je větší než 40dB se mohou provádět pouze v době od 7:00 do 20:00. f) ŘEŠENÍ ZAŘÍZENÍ STAVENIŠTĚ Pozn. - deponie, sejmutá ornice a lehčí stavební materiál mohou být skladovány na volné tovární ploše 3,5km vzdálené od staveniště. - Mimo staveništní doprava betonu je zajištěna automixy z betonárky v Trutnově do 25Km. Z automixu se na staveništi beton přelije do koše na beton - badie. K staveništní dopravě slouží jeřábem nesená badie o objemu 0,75m 3 s rukávcem. NOVĚ NAVRŽENÉ ZAŘÍZENÍ STAVENIŠTĚ Administrativní část kancelářský kontejner 20 sanitární zařízení WC Duo Zázemí zaměstnanců kancelářský kontejner 20 sanitární zařízení WC Duo Skladování nářadí (nářadí, míchačka..) skladovací kontejner 15 Skladování badie (0,75m 3 ) Skládka zdiva Ytong P palet 8 palet 2 nad sebou, uličky Zdící malta Ytong 8 pytlů Výztužné sítě pro armování Bednění stěny Doka TOP50 stropy Dokaflex ,025x2,435m 2,4x1,4m 6,025x2,435m 2,4x1,4m 4,55x2,2m 1,6x1,6m 2,9x4,4m 3x3m lib. plocha na ploše stavby lib. plocha na ploše stavby Skládka pytlů malty a betonářské výztuže na vyvýšeném zpevněném místě s přístřeškem. Skládka bednění a zdiva na paletách na vyvýšeném zpevněném místě. Bednění bude možné po dokončení bet. prací na 1.NP skladovat na ploše střechy 1.NP. Zvedací prostředek 2x3,8x3,8m Staveniště se vyznačuje podélným tvarem. Vzhledem k plánovanému horizontálně vzestupnému postupu výstavby s přerušením po jednotlivých bytových objektech byly navrženy dva zvedací prostředky s dosahem po celé ploše staveniště tak, aby oba mohly obsluhovat zároveň dva bytové objekty. Břemena Badie (0,75m 3 ) = 1,84t/ 26m vyložení Prefab. rameno schodiště = 1,98t/ 15m vyložení MARTIN GABERLE FA ČVUT/ 08

15 Vzdálenost od objektu šířka základny jeřábu = 3,8m Xmin = a/2 + 0,6m Xmin = 2,5m Určení min. výšky jeřábu výška stavby = 16 m min. výška jeřábu -> 16 m + výška přepravovaného prvku 1,5m + nadzvednutí 0,6m = 18,1m Navržený zdvihací prostředek: LIEBHERR 32 TT Rychle stavitelný jeřáb s příhradovou konstrukcí max nosnost: 1,1t na 30m radius výška jeřábu 19m vyložení ramene 30m rozměry základny 3,8x3,8m Zvedací prostředek bude použit v průběhu etap; Hrubá spodní stavba, Hrubá vrchní stavba, Zastřešení, Obvodový plášť g) POPIS STAVEB ZAŘÍZENÍ STAVENIŠTĚ VYŽADUJÍCÍCH OHLÁŠENÍ Nejsou navrženy stavby zařízení staveniště vyžadující další ohlášení. h) BEZPEČNOST PRÁCE A OCHRANA ZDRAVÍ Musí být splněny bezpečnostní požadavky dle nařízení vlády 591/2006 Sb., vyhlášky 499, zákona 309. při práci na staveništích. i) PODMÍNKY PRO OCHRANU ŽIVOTNÍHO PROSTŘEDÍ PŘI VÝSTAVBĚ Pro ochranu životního prostředí během výstavby budou dodrženy následující opatření; - Při provádění zemních prací bude čištěna vozovka v místě stavby a trasa vedoucí k uložišti stavebního výkopku. Povrch staveniště bude kropen, aby nedocházelo k víření prachu. - Pracovní činnosti, jejichž hladina akustického tlaku je větší než 40dB se mohou provádět pouze v době od 7:00 do 20:00. - Sejmutá ornice tl. 20cm na ploše stavby bude chráněna proti mech. poškození a zavlažována. Ornice bude použita jako substrát vegetačního souvrství pochozí střechy objektu garáže. - S odpady bude nakládáno v souhlasu s komunální vyhláškou k) POSTUP VÝSTAVBY: 1) ZEMNÍ PRÁCE Příprava stavebního pozemku, odstranění keřů, sejmutí 20cm ornice Oplocení pozemku Strojní vyhloubení rýhy a provedení podzemní stěny Vyhloubení výkopu 2) ZÁKLADOVÉ KONSTRUKCE Základové pasy prostý beton monolitický MARTIN GABERLE FA ČVUT/ 08

16 Přípojky ing. sítí Dorovnání zeminy Základová podkladní deska Provedení hydroizolace 3) HRUBÁ SPODNÍ STAVBA Armování, bednění, betonování, odbednění, ošetření betonu Zdění Hydroizolace 5) HRUBÁ VRCHNÍ STAVBA Armování, bednění, betonování, odbednění, ošetření betonu Zdění Hydroizolace 6) ZASTŘEŠENÍ Armování, bednění, betonování, odbednění, ošetření betonu Hydroizolace 7) OBVODOVÝ PLÁŠŤ Hrubý rozvod elektřiny, přivedení vedení k ext. svítidlu 1. NP Nosný rošt obvodového pláště Povrch obvodového pláště a střešní krytina 9) HRUBÉ ROZVODY Hrubé rozvody vody, plynu, kanalizace, vzduchotechniky 8) HRUBÉ VNITŘNÍ KONSTRUKCE Provedení hrubých podlah včetně otopného systému a vnitřního vodovodu Montáž výtahu 10) DOKONČOVACÍ STAVBA Kompletace instalací Malby Osazení zárubní a dveří Nášlapné vrstvy podlah Osazení oken Technická zařízení 11) VNĚJŠÍ POVRCHOVÉ ÚPRAVY Stavba chodníku, betonová dlažba Zarovnání terénu, přihrnutí k budově Stavba gabionové zídky Osázení a rekultivace terénu MARTIN GABERLE FA ČVUT/ 08

17

18 F/ DOKUMENTACE STAVBY 1. POZEMNÍ OBJEKTY a) ÚČEL 1.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ TECHNICKÁ ZPRÁVA Stavba má funkci bytového domu s komerčními prostory v parteru. b) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Stavba bytového domu reaguje na potřebu zvýšit kapacitu turistického střediska. Nabízí obdobu tzv. apartmánových bytů v horách s rekreačním využitím. Záměrem je obohatit silniční komunikaci vedoucí do Pece pod Sněžkou o nový atraktivní prvek, který by oživil cestu dnes tvořenou řídkou zástavbou horských chalup - penzionů. Funkci atraktivního prvku přebírá část parteru v 1.NP, ve kterém budou mimo garáží a vstupních prostorů umístěny prostory pro komerci a služby. Parter hmotově navazuje na sousední kamennou opěrnou zeď, je průběžný - tvoří uliční čáru. Obytná část domu NP se jeví vůči okolí jako pasivní. Hmotově vychází z měřítka okolních horských chalup. Tvar domu je specifický tím, že umožňuje postavit libovolně dlouhou řadu tvořenou zrcadlením jednotlivých objektů podle své kratší osy a tím zároveň naplněním požadavků na zachování kontaktu s okolní krajinou - průhledy a na otevření atraktivních výhledů z interiéru. Výhled do okolí, nejlepší ve směru údolí Pec pod Sněžkou Velká Úpa, se stal určující při vytváření výrazu domu. Dům přebírá charakter svého obyvatele - turisty. Zrcadlené bytové domy zůstávají stejné v obytné části, liší se vnitřní uspořádání ve vstupním podlaží. Každý z bytových domů nabízí 6 bytů; 4 minimální určené pro rekreační vyžití 2-3 osob a 2 podkrovní pro 2-4 osoby. Každý z bytů má k dispozici jedno parkovací stání v garážích v 1.NP a úschovný box v tomtéž podlaží. Byty v 2.NP mají k dispozici dřevěnou terasu na ozeleněné střeše garáží. Vertikální komunikace v objektu je řešena elektrickým trakčním výtahem bez strojovny a schodištěm. Vstup do domu vjezd do domu je možný z úrovně vozovky v 1.NP. Přechod od garážového stání k chodbě bytového domu je veden krytým prostorem garáží. Před domem, směrem k silniční komunikaci, bude vydlážděn chodník z betonových dlažebních kostek s povrchovou úpravou pro osoby se sníženou schopností pohybu. Plochá střecha garáží bude ozeleněná vytvářející mezi bytovými domy pobytovou plochu. Intenzivní zeleň střešní terasy bude tvořena místními suchomilnými travinami. MARTIN GABERLE FA ČVUT/ 08

19 c) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ Plochy bytů: 1NP: - 2NP: A ,5m², A ,5 m², 3NP: A ,5m², A ,5 m², 4-5NP: A ,0m², A ,7m² Plocha úschovny: 1,6 m², Parkovací stání: 14 m², (plochy bytů v jednom bytovém objektu) Pro celou stavbu: Plocha komerce1: 60 m², Plocha komerce2: 53 m², Plocha užitná: 2463, m², Plocha zastavěná: 1103 m² d) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU Vzhledem k nepravidelnosti tvaru a konzoly parapetního nosníku nad okenním otvorem, klíčovým pro charakter domu, byl zvolen jako nejvhodnější konstrukční systém železobetonový monolitický stěnový, v 1.NP kombinovaný. Zatížení domu i pochozí střechy je v 1NP neseno železobetonovými stěnami a sloupy s průvlaky. Stropní konstrukce tvoří jednostranně a oboustranně vyztužené železobetonové desky. Předpokládaná životnost stavby je 50 let. Opláštění bytového objektu je navrženo vzhledem k místním podmínkám jako dřevěná provětrávaná fasáda z modřínových prken u ostění ukončených na dořez a jako sklocementová provětrávaná fasáda parteru v návaznosti na opěrnou kamenou stěnu. Střešní krytina byla zvolena provětrávaná plechová z titanzinku s dvojitou stojatou drážkou. Pláště budovy jsou neseny na stejném roštu z latí a kovových L profilů. K vertikální komunikaci slouží výtah a domovní prefabrikované železobetonové deskové schodiště. Navržen byl elektrický trakční výtah bez strojovny ThyssenKrupp Spirit s nosností do 450kg, rozměrem šachty 1,4x1,6m, minimálním nadjezdem 2,6m a podjezdem 0,4m. Výtah se pohybuje rychlostí 1m/s. Hlava výtahové šachty je doplněna o 50mm akustické izolace k utlumení hluku a vibrací v 5.NP. e) TEPELNĚ-TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ Hodnoty souč. prostupů tepla U konstrukcí: Bytový dům: Obvodová stěna, nosná kce 0,30 W/m 2 K (požad. hod. 0,38) Obvodová stěna, vyzdívka 0,13 W/m 2 K (požad. hod. 0,38) Střecha 0,23 W/m 2 K (požad. hod. 0,24) Schodišťová stěna 0,71 W/m 2 K (požad. hod. 0,75) Podlaha nad venkovním prostorem 0,21 W/m 2 K (požad. hod. 0,24) Podlaha mezi prostory s rozdílem teplot 10 C 0,71 W/m 2 K (požad. hod. 0,75) MARTIN GABERLE FA ČVUT/ 08

20 f) ZPŮSOB ZALOŽENÍ OBJEKTU Výsledky inženýrsko-geologického a hydrogeologického průzkumu přinesly poznatky, že základová hornina je IV. třídy - pevná zvětraná, nesoudržná. Převážně se jedná, jako jinde v této oblasti, o navětranou břidlici. Spodní voda se v místě stavby nevyskytuje, navrhovat odvodnění základové spáry není vhledem k nesoudržnosti horniny nutné. Stavba není dilatovaná, má společnou základovou konstrukci. Základová konstrukce tak přenáší rozdílné zatížení od stěn i sloupů zatížení od střechy garáží a od bytových domů. Vzhledem k nerovnoměrnosti zatížení a nesoudržnému charakteru zeminy jsou základové konstrukce navrženy jako plošné, s monolitickými pasy z prostého betonu probíhajícími pod nepravidelnou sítí stěn a sloupů, vyrovnávající různá zatížení do nich přenášená. Základová konstrukce funguje na způsob nepravidelného základového roštu. Zatížení od svahu je přenášeno železobetonovou monolitickou podzemní stěnou, který v průběhu stavby měla funkci roubení základové jámy. Hloubka základové spáry je z důvodů horského prostředí navržena v hloubce 1,4m pod stavební nulou, hloubka založení podzemní stěny je 2,9m. g) VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ Užívání domu nebude mít negativní dopad na životní prostředí: - Zásobování vodou z veřejného vodovodního řadu - Splaškové i dešťové odpadní vody jsou zaústěny do jednotné kanalizace - Zateplení domu a konstrukční detaily jsou uvažovány tak, aby docházelo k nízkým tepelným ztrátám. - Vytápění je navrženo pro každý byt samostatně plynovým kotlem. - S komunálním odpadem bude nakládáno podle vyhlášky. h) DOPRAVNÍ ŘEŠENÍ Vjezd do objektu je možný ze stávající silniční komunikace č Garáže jsou navrženy jako jednosměrné průjezdné. i) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ Na území stavby nebyl zjištěn výskyt radonu. Ochranu objektu před povětrností vyžaduje správné provedení detailů hydroizolace a provětrávané fasády vůbec. Životnost prken fasády bude zvýšena příslušnou impregnací. Další škodlivé vlivy v místě stavby nebyly zjištěny. j) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Budou dodrženy obecné požadavky na výstavbu dané stavebním zákonem 183/ 2006, o Územním plánování a Stavebním řádu, 169 Obecné požadavky na výstavbu. MARTIN GABERLE FA ČVUT/ 08

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45 1.2. STAVEBNĚ KONSTRUKČNÍ ČÁST TECHNICKÁ ZPRÁVA a) POPIS NAVRŽENÉHO KONSTRUKČNÍHO SYSTÉMU STAVBY Konstrukční systém objektu bytového domu byl vzhledem k nepravidelnosti tvaru a konzolovému zatížení parapetního nosníku zvolen jako monolitický železobetonový stěnový v patrech bytových domů, kombinovaný v úrovni garáží. ZALOŽENÍ: Vzhledem k nestejnoměrnému zatížení základové spáry od sloupů a stěn 1NP byl zvolen systém založení na probíhajících základových pasech výšky 1,4m a šířky 1,3m z prostého betonu C 30/37. Základové konstrukce jsou provedeny do stavební jámy s roubením železobetonovou podzemní stěnou 400mm silnou kotvenou pramencovými kotvami do svahu. Podzemní stěna je použita v konstrukci stavby jako nosič hydroizolace a k přenosu zatížení od svahu na stavbou. Podzemní stěna je provedena do hloubky 2,9m. VODOROVNÉ PRVKY: Pro přenos svislých zatížení byly pro objekt bytového domu empiricky navrženy železobetonové jedno a oboustranně pnuté stropní desky tl. 200mm vetknuté do žb stěn. V garážích jsou deskové stropní konstrukce podpořeny průvlaky výšky 720mm a šířky 300mm. SVISLÉ NOSNÉ PRVKY: Zatížení od střechy a stropních desek je neseno železobetonovými monolitickými stěnami tl. 200mm, v objektu garáží tl. 300mm. Sloupy jsou zatíženy průvlaky š. 300mm, jsou čtvercového průřezu 300x300mm. Nosné konstrukce jsou z betonu C30/37. Výztuž stropních desek z betonářské oceli průměru 14mm ukládaná po 200mm. Vyztužení parapetního nosníku v místě tahového namáhání konzoly třeba posoudit zvláštním výpočtem. SVISLÉ NENOSNÉ PRVKY:. Nenosné obvodové stěny domu jsou vyzděny z pórobetonových tvárnic Ytong PS tl. 200mm. Příčky objektu garáží a bytového domu jsou provedeny sádrokartonové systému KNAUF P3-550 tl. 100mm a sádrokartonu tl. 100mm. b) NAVRŽENÉ VÝROBKY Domovní výtah byl navržen elektrický trakční bez strojovny ThyssenKrupp Spirit s nosností do 450kg, rozměrem šachty 1,4 x 1,6m, minimálním nadjezdem 2,6m a podjezdem 0,4m. Výtah se pohybuje rychlostí 1m/s. Hlava výtahové šachty je doplněna o 50mm akustické izolace k utlumení hluku a vibrací v 5.NP. Dvouramenné prefabrikované schodiště z vyztuženého betonu C30/37 je tvořeno deskovými prefabrikovanými betonovými rameny uloženými na ozub na monolitické podesty vetknuté do vnitřních nosných stěn domu. Přenos vibrací a hluku je omezen vložením pryžové podložky v místě uložení ozubu. Povrchová úprava stupně je z barevné betonové stěrky. MARTIN GABERLE FA ČVUT/ 08

46 Bytové schodiště v 4.NP je svařeno z ocelových plechů tl. 10mm. Schodiště je ocelovými pláty 150 x 222mm vetknuto do monolitické železobetonové stěny. Zábradlí v objektu jsou standardní zámečnické výrobky vyrobené z páskové oceli. Zábradlí terasy v 2.NP je navrženo ze svařovaných ocelových pásků 50 x 8mm kotveno do atiky shora s nutností klempířského oplechování spoje. V 5.NP a v prostoru bytového schodiště je navrženo zábradlí ze svařovaných ocelových pásků 50 x 8mm s dřevěným madlem. Zábradlí je kotveno z boku nosné konstrukce. Navržené výplně otvorů a prefabrikované klempířské prvky viz tabulka prvků. c) HODNOTY UŽITNÝCH, KLIMATICKÝCH A DALŠÍCH ZATÍŽENÍ UVAŽOVANÝCH PŘI NÁVRHU NOSNÉ KONSTRUKCE Char. hodnoty uvažovaných proměnných zatížení: Střecha: zatížení sněhem 10,7kn/m 2, sklon střechy 17 Stěna: zatížení větrem 4,02kN/m 2 Stropní deska: užitné zatížení 2kN/m 2 d) NÁVRH ZVLÁŠTNÍCH, NEOBVYKLÝCH KONSTRUKCÍ, KONSTRUKČNÍCH DETAILŮ, TECHNOLOGICKÝCH POSTUPŮ Zaatikový žlab Z důvodu požadavku na skrytý okap střechy bytového objektu byl navržen zaatikový žlab. Je spádován do dvou vpustí DN 100mm. Provětrání střešního plástě je vedeno vzduchovou mezerou pod konstrukcí okapu. Střecha je osazena dvoutrubkovými sněholamy přichycenými ke stojaté drážce krytiny, žlabem jsou vedeny dva elektrické otopné kabely. Podzemní stěna Základové konstrukce jsou provedeny do stavební jámy s roubením železobetonovou podzemní stěnou 400mm silnou kotvenou pramencovými kotvami do svahu. Podzemní stěna je použita v konstrukci stavby jako nosič hydroizolace a k přenosu zatížení od svahu na stavbou. Podzemní stěna je provedena do hloubky 2,9m. e) TECHNOLOGICKÉ PODMÍNKY POSTUPU PRACÍ, KTERÉ BY MOHLY OVLIVNIT STABILITU VLASTNÍ KONSTRUKCE, PŘÍPADNĚ SOUSEDNÍ STAVBY Způsob výstavby neovlivní stabilitu konstrukce vlastní ani okolních objektů. f) ZÁSADY PRO PROVÁDĚNÍ BOURACÍCH A PODCHYCOVACÍCH PRACÍ A ZPEVŇOVACÍCH KONSTRUKCÍ ČI PROSTUPŮ Základové konstrukce jsou provedeny do stavební jámy s roubením železobetonovou podzemní stěnou 400mm silnou kotvenou pramencovými kotvami do svahu. Podzemní stěna je použita v konstrukci stavby jako nosič hydroizolace a k přenosu zatížení od svahu na stavbou. Podzemní stěna je provedena do hloubky 2,9m. MARTIN GABERLE FA ČVUT/ 08

47 g) POŽADAVKY NA KONTROLU ZAKRÝVANÝCH KONSTRUKCÍ Kvalita a jakost stavebních konstrukcí bude kontrolována určeným stavebním dozorem. h) SEZNAM POUŽITÝCH PODKLADŮ, ČSN, TECHNICKÝCH PŘEDPISŮ, ODBORNÉ LITERATURY, SOFTWARE - i) SPECIFICKÉ POŽADAVKY NA ROZSAH A OBSAH DOKUMENTACE PRO PROVÁDĚNÍ STAVBY, PŘÍPADNĚ DOKUMENTACE ZAJIŠŤOVANÉ JEJÍM ZHOTOVITELEM. - MARTIN GABERLE FA ČVUT/ 08

48

49

50

51 STATICKÉ POSOUZENÍ a) OVĚŘENÍ ZÁKLADNÍHO KONCEPČNÍHO ŘEŠENÍ NOSNÉ KONSTRUKCE Na základě aplikace empirických vztahů. b) POSOUZENÍ STABILITY KONSTRUKCE Na základě aplikace empirických vztahů. c) STANOVENÍ ROZMĚRŮ HLAVNÍCH PRVKŮ NOSNÉ KONSTRUKCE VČETNĚ JEJÍHO ZALOŽENÍ Návrh rozměrů prvků dle empirických vzorců: Průvlak l=10,050m, zatížení od střechy. průvlak výšky 0,72m, šířky 0,3m Sloup konstrukční výška patra 3,335 0,3x0,3m Stropní deska 1stranně vyztužená max. rozpon 5,9m tl. 0,2m Stropní deska 2stranně vyztužená max. rozpon 6,6m tl. 0,2m Stěna tl. 0,2m Základová spáry: 1,3m, viz odhad plochy základové spáry Odhad plochy výztuže stropní desky: ocel , 5 prutů r=14mm/ 1bm viz odhad plochy výztuže stropní desky d) STATICKÝ VÝPOČET, POPŘÍPADĚ DYNAMICKÝ VÝPOČET, POKUD NA KONSTRUKCI PŮSOBÍ DYNAMICKÉ NAMÁHÁNÍ U konstrukce neuvažuji dynamická zatížení. MARTIN GABERLE FA ČVUT/ 08

52 1.3. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ TECHNICKÁ ZPRÁVA a) POPIS A UMÍSTĚNÍ STAVBY Stavba se nachází v horské oblasti Krkonoš při silniční komunikaci z Velké Úpy do Pece pod Sněžkou. Jedná se o 5ti podlažní novostavbu bytového domu v úrovni 1. NP zapuštěnou do terénu. Vodorovné i svislé nosné konstrukce jsou nehořlavé železobetonové. Výška objektu h = 16,050m. Vzdálenost nejbližší požární stanice je 4 Km. b)c) ROZDĚLENÍ OBJEKTU NA POŽÁRNÍ ÚSEKY (V RÁMCI JEDNOHO BYTOVÉHO OBJEKTU), STUPEŇ POŽ. BEZPEČNOSTI Požární úsek výpočtové požární zatížení stupeň pož. bezp. PU1-6x byt 58,8 3xIII,1xIV PU2-2x odkládací boxy IV PU3 - místnost s instalací 13.5 I PU4 - prostor garáží 18 II PU5 - výtahová šachta II PU6 - instalační šachta I PU7 - instalační šachta II PU8 - instalační šachta II PU9 - komerční plocha 63 II Maximální dovolené rozměry PÚ vyhovují. Jednotlivé PÚ jsou odděleny nehořlavou konstrukcí. Obvodové stěny vykazují dostatečnou požární odolnost, nároky na min. šířku požárního pásu na obvodové stěně jsou splněny. Prostupy vedení a technologických zařízení požárními stěnami a stropy budou v místech prostupů opatřeny požární ochranou. Instalační šachty tvoří samostatný požární úsek oddělený požárně ochrannými deskami. d) POŽÁRNÍ ODOLNOST KONSTRUKCÍ Železobetonové nosné konstrukce jsou klasifikované jako nehořlavé. e) EVAKUACE, VYMEZENÍ ÚNIKOVÝCH CEST Objektem vede jedna chráněná úniková cesta typu A po schodech dolů do chráněné únikové cesty chodby v 1. NP vedoucí do venkovního prostoru. Únikové cesty mají šířku 1,2m - dva únikové pruhy, délka splňuje normové požadavky. Schodišťová úniková cesta je přirozeně odvětrána otevíratelnými otvory v každém podlaží. Úniková cesta chodby je přirozeně větrána stykem s venkovním prostředím. Únikové cesty jsou navzájem odděleny požárními dveřmi otevíratelnými ve směru úniku, od ostatních PÚ jsou odděleny požárními konstrukcemi a uzávěry otvorů. Za náhradní únikové cesty lze považovat okna objektu. MARTIN GABERLE FA ČVUT/ 08

53 f) ODSTUPOVÉ VZDÁLENOSTI Konstrukce obvodového pláště s dřevěným obkladem na železobetonové nosné stěně tvoří požárně uzavřenou plochu s nárokem na požární bezpečnost. Nejnepříznivější hodnota obvodové stěny vyžaduje 4m odstup z hlediska sálání tepla a 4.7m z hlediska odpadávání konstrukcí. Otvory v požárních stěnách na fasádě jsou odděleny požárním pásem 1,72m širokým. g) ZPŮSOB ZABEZPEČENÍ STAVBY POŽÁRNÍ VODOU NEBO JINÝMI HASEBNÍMI LÁTKAMI V objektu je rozveden zavodněný požární vodovod s vývody v nástěnných hydrantech umístěných v chráněné únikové cestě schodiště. Objekt garáží je vybaven pěnovými hasicími přístroji. h) STANOVENÍ POČTU, DRUHU A ROZMÍSTĚNÍ HASICÍCH PŘÍSTROJŮ Hasicí zařízení bude umístěno do chráněných únikových cest vždy s jedním vývodem pro každé podlaží. i) POSOUZENÍ POŽADAVKŮ NA ZABEZPEČENÍ STAVBY POŽÁRNĚ BEZPEČNOSTNÍMI ZAŘÍZENÍMI Příjezd hasičské techniky bude zajištěn po místní silniční komunikaci široké 7m chodníkem přiléhajícím k objektu. Nástupní plochy jsou umístěny v podélném směru před objekty. Prostor vnitřní únikové komunikace je vybaven vodním nástěnnými hydranty, v garážích jsou umístěny pěnové hasicí přístroje. j) TECHNICKÁ ZAŘÍZENÍ Vedení potrubí v prostorech chráněné únikové cesty bude opatřeno protipožárním krytem. Odvětrání garáží je zajištěno dvěma střešními ventilátory o celkovém výkonu 5400m 3 /h. Strojovna vzduchotechniky umístěná v prostorech garáží a tech. místnost 1.NP při vstupu jsou samostatnými požárními úseky. k) STANOVENÍ POŽADAVKŮ PRO HAŠENÍ POŽÁRU A ZÁCHRANNÉ PRÁCE. Nejsou stanoveny zvláštní požadavky. MARTIN GABERLE FA ČVUT/ 08

54 1.4. TECHNIKA PROSTŘEDÍ STAVEB TECHNICKÁ ZPRÁVA a) VYTÁPĚNÍ Objekt je navrhován pro rekreační využití, nepředpokládá se trvalý pobyt. Byly kladeny nároky na tepelnou nezávislost jednotlivých bytů. Zdroj tepla každá bytová jednotka má vlastní plynový kotel Vaillant VU 126/3-5 ecotec. Jedná se o kotel kombinovaný kondenzační. Kotel zajišťuje průtokový ohřev TUV pro potřeby kuchyně a hygienických zařízení a zároveň je vybaven zásobníkem pro podlahové vytápění. Ohřev vody pro vytápění i TUV je nastaven na max. 50 C, teplotní spád kotle 50/ 30 C. Veškeré rozvody PE trubek jsou vedeny v podlaze. Odkouření plyn. kotle viz kapitola Plyn. Otopná soustava Vytápění prostoru bytů je navrženo jako nízkoteplotní podlahové trubkové vytápění. Systém podlahového vytápění je navržen tak, aby teplota podlahy v obytných místnostech nepřekročila 28 C, v koupelnách 32 C. Problém delšího nástupu je kompenzován možností regulace a sepnutí před očekávaným příjezdem a případným doplněním o elektrická přímotopná topidla. Podlahové vytápění je realizované mokrým způsobem se 45cm betonové mazaniny nad PE trubkami vtlačenými do systémové izolační desky Rehau. V případě nepřítomnosti obyvatel bude podlahové vytápění sloužit k temperování budovy na minimální teplotu. b) KOTELNY A KOTLE Vzhledem k rekreačnímu užívání bytů a požadavkům na jejich samostatnost byla příprava TV zvolena jako místní. V každém bytě ji obstarává kombinovaný plynový kotel s průtokovým ohřevem teplé vody Vaillant VUW 200/3-3 atmotec pro. Kotel bude používán k nízkoteplotnímu podlahovému vytápění a k ohřevu TUV. c) OCHLAZOVÁNÍ STAVEB Není navrhováno v daných podmínkách navrhováno. d) VZDUCHOTECHNIKA Větrání jednotlivých bytů je přirozené, podmíněné průvzdušností dveřních a okenních otvorů ve spojení s odvodem škodlivin pro tři byty společným větracím potrubím nad střechu. Ventilace je zajištěna ventilačními jednotkami v bytech - digestoř, odvětrání hyg. zařízení. Ventilační potrubí bytů jsou vybavena zpětnou klapkou. Stoupací vedení je hlukově izolováno 50mm akustické izolace. Odvětrávání garáží v 1.NP je podtlakové s přirozeným přívodem vzduchu z venkovního prostředí a nuceným odvodem vzduchu nad vegetační střechu objektu garáží. K odvětrání jsou vzhledem k počtu parkovacích míst navrženy dva stejné střešní ventilátory o celkovém výkonu 5400m 3 /h. Ventilační potrubí je z pozinkovaného plechu o max. průřezu 450x450mm vedené připevněno z boku k železobetonovému průvlaku. MARTIN GABERLE FA ČVUT/ 08

55 e) MĚŘENÍ A REGULACE f) ZDRAVOTNĚ TECHNICKÉ INSTALACE VODOVOD Přípojka Každý bytový objekt bude samostatnou přípojkou zásobován pitnou vodou z veřejného vodovodního řádu. Přípojka je navržena z tlakových polyetylenových trub PE-HD, potrubí je uloženo do rýhy na štěrkopískové lóže a vedeno v nezámrzné hloubce 1,56m pod vozovkou ve spádu směrem 3% směrem k veřejnému řadu. Přípojka je napojena odbočkou a opatřena uzávěrem se zákopovou soupravou. Pod základovou spárou, při vstupu potrubí do objektu, je potrubí chráněno ocelovou chráničkou. Hlavní uzávěr vody s vodoměrnou soustavou je osazen v nice vnitřní zdi budovy. Ležaté potrubí Ležaté potrubí je vedeno pod stropem vstupního podlaží k stoupacímu potrubí. Potrubí je vyspádováno ve sklonu 0,05% k výpustným ventilům. Je provedeno z PE-HD. Svislé potrubí Dvě stoupací potrubí jsou vedena v zazděné drážce k jednotlivým bytům. Každé stoupací potrubí má svůj uzávěr a výpustný ventil. Připojovací potrubí Za odbočkou stoupacího potrubí je před vstupem do bytu umístěn uzávěr s vodoměrem pro každý byt. Vodoměr je umístěn ve výklenku přístupném z podesty domovního schodiště. Připojovací potrubí je navrženo z PE-HD vedené v podlaze. Byty ve 2. a 3. NP se vzhledem k velikosti obejdou bez cirkulačního potrubí, je navrženo jen pro byt ve NP. Příprava TV Vzhledem k rekreačnímu užívání bytů a požadavkům na jejich samostatnost byla příprava TV zvolena jako místní. V každém bytě ji obstarává kombinovaný plynový kotel s průtokovým ohřevem teplé vody Vaillant VUW 200/3-3 atmotec pro. Kotel bude používán k nízkoteplotnímu podlahovému vytápění a k ohřevu TUV. Požární potrubí Objekt je vybaven nástěnným hydranty napojenými na vnitřní vodovod. Hydranty jsou umístěny v prostoru únikové chodby v 1. a ve 4. NP. KANALIZACE Přípojka Každý bytový objekt je napojen samostatnou kanalizační přípojkou na jednotnou veřejnou kanalizaci, která je vedena pod silnicí s krytím 2,1m a se spádem 4,72%. Přípojka se spádem 21% je do stoky zaústěna odbočkou pod úhlem 60. Přípojka je provedena z trub kameniny DN 200 a bude uložena do rýhy s hutněným pískovým podsypem. Na přípojce bude před zaústěním do objektu osazena průlezná revizní a čisticí šachta z polypropylenu. Dno šachty je ve výšce 1,950m. MARTIN GABERLE FA ČVUT/ 08

56 Svodné potrubí Při vstupu kanalizace do objektu prostupem v základovém pasu je nutno v základovém pasu vynechat otvor 350x350mm, kterým je vedeno kanalizační potrubí v ocelové chráničce. Přechod z vodorovného svodného potrubí vedeného základy a vodorovného svodného potrubí zavěšeného pod stropem je proveden 2x2x45 a opatřen čisticí tvarovkou. Materiálově je svodné potrubí z požárních důvodů provedeno z kameniny a zavěšeno pod stropem vstupního 1. NP ve sklonu 2%. Dešťové odpadní potrubí je vedeno vnitřkem budovy, zaústěno do splaškového potrubí mimo objekt před vstupem do revizní a čisticí šachty. Dešťový svod vedený vně budovy musí být chráněn tep. izolací proti zamrznutí před dosažením potřebného 1m krytí zeminy. Odpadní potrubí V objektu jsou čtyři odpadní potrubí splašková 1'- 4' a čtyři odpadní potrubí dešťová 5'- 8'. Odpadní potrubí: 1'-1' - vedeno ve šachtě, odvětrání vyvedeno na střechu 2'-2' - vedeno v příčce tl. 15cm, zakončeno přivzdušňovacím ventilem 3'-3' - vedeno ve šachtě, odvětrání vyvedeno na střechu 4'-4' - vedeno v příčce tl. 15cm, zakončeno přivzdušňovacím ventilem 5'-5' - svod dešťové vody ze střechy 5.NP 6'-6' - svod dešťové vody z terasy 1.NP 7'-7' - svod dešťové vody z terasy 1.NP 8'-8' - svod dešťové vody ze střechy 5.NP Větrací potrubí stoupacího potrubí 1'- 1' a 3'-3' je vyústěno 500mm nad střechu a opatřeno větrací hlavicí. Odpadní potrubí je navrženo z trub PE-HD. Přechod z odpadního do svodného potrubí je proveden pomocí 2x45 kolen se zvětšením světlosti a přechodkou PE/ Litina. Nad přechodem je umístěna čisticí tvarovka. Připojovací potrubí Bude z trub PE-HD o dimenzích DN s koleny 30 a 45. V koupelnách je připojovací potrubí stejně jako instalace zařizovacích předmětů osazeno v předstěnách. V kuchyni je vedeno v prostoru za kuch. linkou. Sklon připojovacího potrubí je min. 3%. Délka potrubí není delší než 5m. g) PLYNOVÁ ODBĚRNÁ ZAŘÍZENÍ Přípojka Navrhuje se NTL přípojka ze svařované oceli, která bude připojená na STL řad ze svařované oceli DN 70 v hloubce 1,12m pod stavební nulou. Potrubí se bude ukládat do rýhy na pískové lože s násypem písku 30cm nad vrch potrubí. Po obsypání se nad potrubí vloží výstražná folie. Potrubí bude uloženo ve sklonu 2,8% ve směru k veřejnému řadu. Skříň hlavního uzávěru plynu M+M Market z thermoplastu S 2300 bude osazena ve zvláštní komoře za vstupem do objektu ve výšce +0,900. bude obsahovat regulátor plynu KHS-2-5AA a plynoměr. Prostup objektem bude chráněn ocelovou chráničkou průměru 300mm. MARTIN GABERLE FA ČVUT/ 08
