PORTFOLIO BAKALÁŘSKÉ PRÁCE

Transkript

1 PORTFOLIO BAKALÁŘSKÉ PRÁCE FA ČVUT, 8. SEMESTR, 2011/2012 INFORMAČNÍ CENTRUM PRAHY NA KLÁROVĚ doc. Ing. arch. Akad. arch. Milan Hon HANA KULOVÁ

2

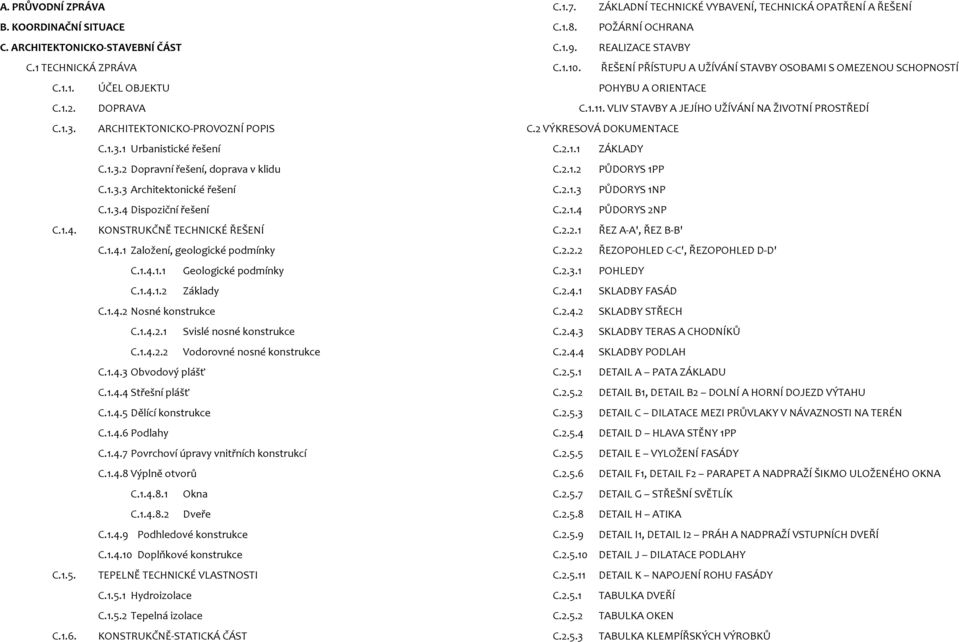

3 A. PRŮVODNÍ ZPRÁVA B. KOORDINAČNÍ SITUACE C. ARCHITEKTONICKO STAVEBNÍ ČÁST C.1 TECHNICKÁ ZPRÁVA C.1.1. ÚČEL OBJEKTU C.1.2. DOPRAVA C.1.3. ARCHITEKTONICKO PROVOZNÍ POPIS C Urbanistické řešení C Dopravní řešení, doprava v klidu C Architektonické řešení C Dispoziční řešení C.1.4. KONSTRUKČNĚ TECHNICKÉ ŘEŠENÍ C Založení, geologické podmínky C Geologické podmínky C Základy C Nosné konstrukce C Svislé nosné konstrukce C Vodorovné nosné konstrukce C Obvodový plášť C Střešní plášť C Dělící konstrukce C Podlahy C Povrchoví úpravy vnitřních konstrukcí C Výplně otvorů C Okna C Dveře C Podhledové konstrukce C Doplňkové konstrukce C.1.5. TEPELNĚ TECHNICKÉ VLASTNOSTI C Hydroizolace C Tepelná izolace C.1.6. KONSTRUKČNĚ STATICKÁ ČÁST C.1.7. ZÁKLADNÍ TECHNICKÉ VYBAVENÍ, TECHNICKÁ OPATŘENÍ A ŘEŠENÍ C.1.8. POŽÁRNÍ OCHRANA C.1.9. REALIZACE STAVBY C ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE C VLIV STAVBY A JEJÍHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ C.2 VÝKRESOVÁ DOKUMENTACE C ZÁKLADY C PŮDORYS 1PP C PŮDORYS 1NP C PŮDORYS 2NP C ŘEZ A A', ŘEZ B B' C ŘEZOPOHLED C C', ŘEZOPOHLED D D' C POHLEDY C SKLADBY FASÁD C SKLADBY STŘECH C SKLADBY TERAS A CHODNÍKŮ C SKLADBY PODLAH C DETAIL A PATA ZÁKLADU C DETAIL B1, DETAIL B2 DOLNÍ A HORNÍ DOJEZD VÝTAHU C DETAIL C DILATACE MEZI PRŮVLAKY V NÁVAZNOSTI NA TERÉN C DETAIL D HLAVA STĚNY 1PP C DETAIL E VYLOŽENÍ FASÁDY C DETAIL F1, DETAIL F2 PARAPET A NADPRAŽÍ ŠIKMO ULOŽENÉHO OKNA C DETAIL G STŘEŠNÍ SVĚTLÍK C DETAIL H ATIKA C DETAIL I1, DETAIL I2 PRÁH A NADPRAŽÍ VSTUPNÍCH DVEŘÍ C DETAIL J DILATACE PODLAHY C DETAIL K NAPOJENÍ ROHU FASÁDY C TABULKA DVEŘÍ C TABULKA OKEN C TABULKA KLEMPÍŘSKÝCH VÝROBKŮ

4 C TABULKA TRUHLÁŘSKÝCH VÝROBKŮ C TABULKA ZÁMEČNICKÝCH VÝROBKŮ C TABULKA OSTATNÍCH VÝROBKŮ C. 3 PŘÍLOHY C.3.1 GEOLOGICKÉ VRTY C.3.2 TECHNOLOGICKÉ ETAPY D. STATICKÁ ČÁST D.1 TECHNICKÁ ZPRÁVA D.1.1. CHARAKTERISTIKA D Popis objektu D Dispoziční řešení D Konstrukční systém D.1.2. ZÁKLADY D Geologické poměry D Základové konstrukce D.1.3. SVISLÉ NOSNÉ KONSTRUKCE D.1.4. VODOROVNÉ NOSNÉ KONSTRUKCE D.1.5. SCHODIŠTĚ D.2 VÝPOČTY D.2.1. Ověření působení vody při zvýšené hladině řeky D.2.2. Posouzení sloupu na tlak D.3 VÝKRESOVÁ DOKUMENTACE D.3.1 VÝKRES TVARU ZÁKLADOVÉ DESKY D.3.2 VÝKRES TVARU 1PP D.3.3 VÝKRES TVARU 1NP D.3.4 VÝKRES TVARU 2NP D.4 PŘÍLOHY D.4.1 GEOLOGICKÉ VRTY E. ČÁST TZB E.1 TECHNICKÁ ZPRÁVA E.1.1. CHARAKTERISTIKA E Popis objektu E Dispoziční řešení E Konstrukční systém E.1.2. VZDUCHOTECHNIKA, VĚTRÁNÍ E.1.3. VYTÁPĚNÍ E.1.4. VODOVOD E.1.5. KANALIZACE E.1.6. ELEKTROINSTALACE E.2 VÝPOČTY E.2.1. NÁVRH JEDNOTLIVÝCH PROFILŮ DOMOVNÍCH PŘÍPOJEK E Vzduchotechnika E Vodovod E Kanalizace E.3 VÝKRESOVÁ DOKUMENTACE E.3.1 SITUACE E.3.2 PŮDORYS 1PP E.3.3 PŮDORYS 1NP E.3.4 PŮDORYS 2NP F. POŽÁRNÍ BEZPEČNOST BUDOV F.1 TECHNICKÁ ZPRÁVA F.1.1. PODKLADY PRO ZADÁNÍ F.1.2. ZKRATKY POUŽÍVANÉ DÁLE V TEXTU F.1.3. POPIS OBJEKTU F.1.4. POŽÁRNÍ ÚSEKY, POŽÁRNÍ RIZIKO, STUPEŇ POŽÁRNÍ BEZPEČNOSTI F.1.5. STAVEBNÍ KONSTRUKCE A POŽÁRNÍ ODOLNOST F.1.6. ÚNIKOVÉ CESTY F.1.7. ODSTUPOVÉ VZDÁLENOSTI A POŽÁRNĚ NEBEZPEČNÝ PROSTOR F.1.8. ZAŘÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH F.2 VÝPOČTY F.2.1. PODKLADY PRO VÝPOČTY F.2.2. VÝPOČTY F Požární zatížení F Ověření požární odolnosti

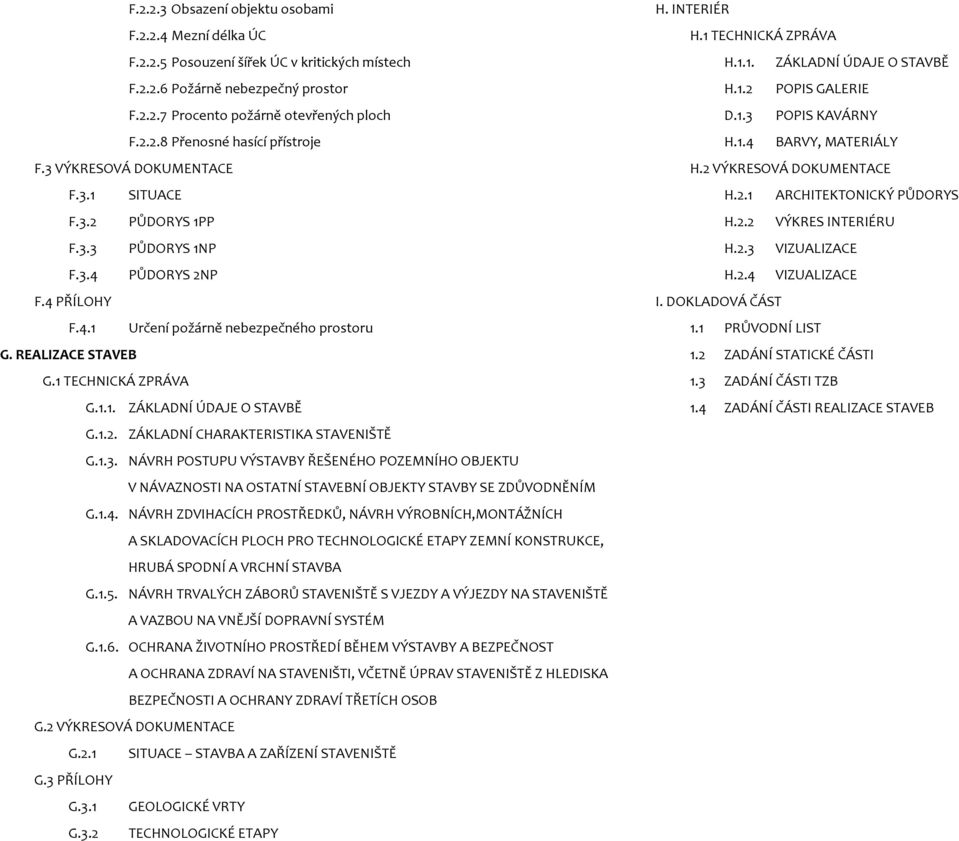

5 F Obsazení objektu osobami F Mezní délka ÚC F Posouzení šířek ÚC v kritických místech F Požárně nebezpečný prostor F Procento požárně otevřených ploch F Přenosné hasící přístroje F.3 VÝKRESOVÁ DOKUMENTACE F.3.1 SITUACE F.3.2 PŮDORYS 1PP F.3.3 PŮDORYS 1NP F.3.4 PŮDORYS 2NP F.4 PŘÍLOHY F.4.1 Určení požárně nebezpečného prostoru G. REALIZACE STAVEB G.1 TECHNICKÁ ZPRÁVA G.1.1. ZÁKLADNÍ ÚDAJE O STAVBĚ G.1.2. ZÁKLADNÍ CHARAKTERISTIKA STAVENIŠTĚ G.1.3. NÁVRH POSTUPU VÝSTAVBY ŘEŠENÉHO POZEMNÍHO OBJEKTU V NÁVAZNOSTI NA OSTATNÍ STAVEBNÍ OBJEKTY STAVBY SE ZDŮVODNĚNÍM G.1.4. NÁVRH ZDVIHACÍCH PROSTŘEDKŮ, NÁVRH VÝROBNÍCH,MONTÁŽNÍCH A SKLADOVACÍCH PLOCH PRO TECHNOLOGICKÉ ETAPY ZEMNÍ KONSTRUKCE, HRUBÁ SPODNÍ A VRCHNÍ STAVBA G.1.5. NÁVRH TRVALÝCH ZÁBORŮ STAVENIŠTĚ S VJEZDY A VÝJEZDY NA STAVENIŠTĚ A VAZBOU NA VNĚJŠÍ DOPRAVNÍ SYSTÉM G.1.6. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ BĚHEM VÝSTAVBY A BEZPEČNOST A OCHRANA ZDRAVÍ NA STAVENIŠTI, VČETNĚ ÚPRAV STAVENIŠTĚ Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ TŘETÍCH OSOB G.2 VÝKRESOVÁ DOKUMENTACE G.2.1 SITUACE STAVBA A ZAŘÍZENÍ STAVENIŠTĚ G.3 PŘÍLOHY G.3.1 GEOLOGICKÉ VRTY G.3.2 TECHNOLOGICKÉ ETAPY H. INTERIÉR H.1 TECHNICKÁ ZPRÁVA H.1.1. ZÁKLADNÍ ÚDAJE O STAVBĚ H.1.2 POPIS GALERIE D.1.3 POPIS KAVÁRNY H.1.4 BARVY, MATERIÁLY H.2 VÝKRESOVÁ DOKUMENTACE H.2.1 ARCHITEKTONICKÝ PŮDORYS H.2.2 VÝKRES INTERIÉRU H.2.3 VIZUALIZACE H.2.4 VIZUALIZACE I. DOKLADOVÁ ČÁST 1.1 PRŮVODNÍ LIST 1.2 ZADÁNÍ STATICKÉ ČÁSTI 1.3 ZADÁNÍ ČÁSTI TZB 1.4 ZADÁNÍ ČÁSTI REALIZACE STAVEB

6 A. PRŮVODNÍ ZPRÁVA FA ČVUT, 8. SEMESTR, 2011/2012 INFORMAČNÍ CENTRUM PRAHY NA KLÁROVĚ doc. Ing. arch. Akad. arch. Milan Hon Ing. Aleš Poděbrad HANA KULOVÁ

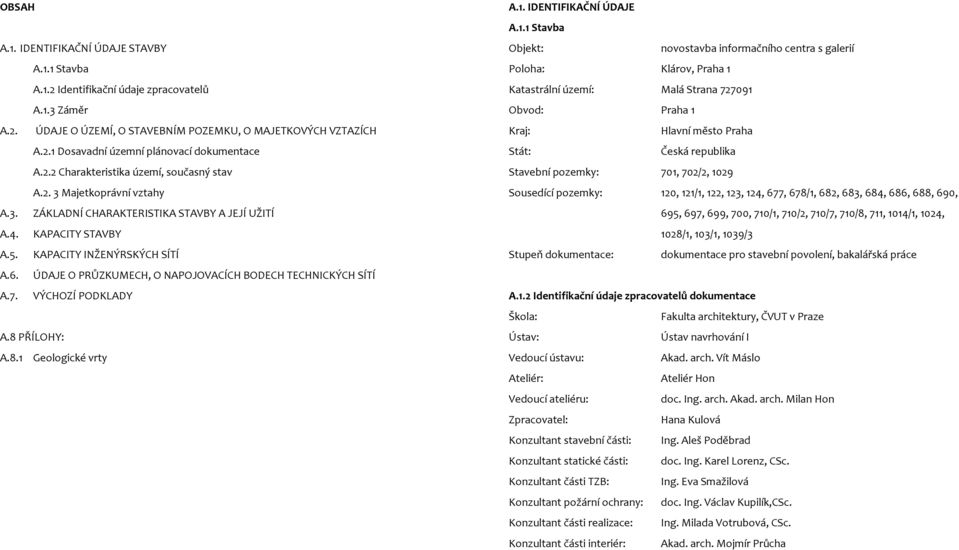

7 OBSAH A.1. IDENTIFIKAČNÍ ÚDAJE STAVBY A.1.1 Stavba A.1.2 Identifikační údaje zpracovatelů A.1.3 Záměr A.2. ÚDAJE O ÚZEMÍ, O STAVEBNÍM POZEMKU, O MAJETKOVÝCH VZTAZÍCH A.2.1 Dosavadní územní plánovací dokumentace A.2.2 Charakteristika území, současný stav A.2. 3 Majetkoprávní vztahy A.3. ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ UŽITÍ A.4. KAPACITY STAVBY A.5. KAPACITY INŽENÝRSKÝCH SÍTÍ A.6. ÚDAJE O PRŮZKUMECH, O NAPOJOVACÍCH BODECH TECHNICKÝCH SÍTÍ A.7. VÝCHOZÍ PODKLADY A.8 PŘÍLOHY: A.8.1 Geologické vrty A.1. IDENTIFIKAČNÍ ÚDAJE A.1.1 Stavba Objekt: novostavba informačního centra s galerií Poloha: Klárov, Praha 1 Katastrální území: Malá Strana Obvod: Praha 1 Kraj: Hlavní město Praha Stát: Česká republika Stavební pozemky: 701, 702/2, 1029 Sousedící pozemky: 120, 121/1, 122, 123, 124, 677, 678/1, 682, 683, 684, 686, 688, 690, 695, 697, 699, 700, 710/1, 710/2, 710/7, 710/8, 711, 1014/1, 1024, 1028/1, 103/1, 1039/3 Stupeň dokumentace: dokumentace pro stavební povolení, bakalářská práce A.1.2 Identifikační údaje zpracovatelů dokumentace Škola: Fakulta architektury, ČVUT v Praze Ústav: Ústav navrhování I Vedoucí ústavu: Akad. arch. Vít Máslo Ateliér: Ateliér Hon Vedoucí ateliéru: doc. Ing. arch. Akad. arch. Milan Hon Zpracovatel: Hana Kulová Konzultant stavební části: Ing. Aleš Poděbrad Konzultant statické části: doc. Ing. Karel Lorenz, CSc. Konzultant části TZB: Ing. Eva Smažilová Konzultant požární ochrany: doc. Ing. Václav Kupilík,CSc. Konzultant části realizace: Ing. Milada Votrubová, CSc. Konzultant části interiér: Akad. arch. Mojmír Průcha

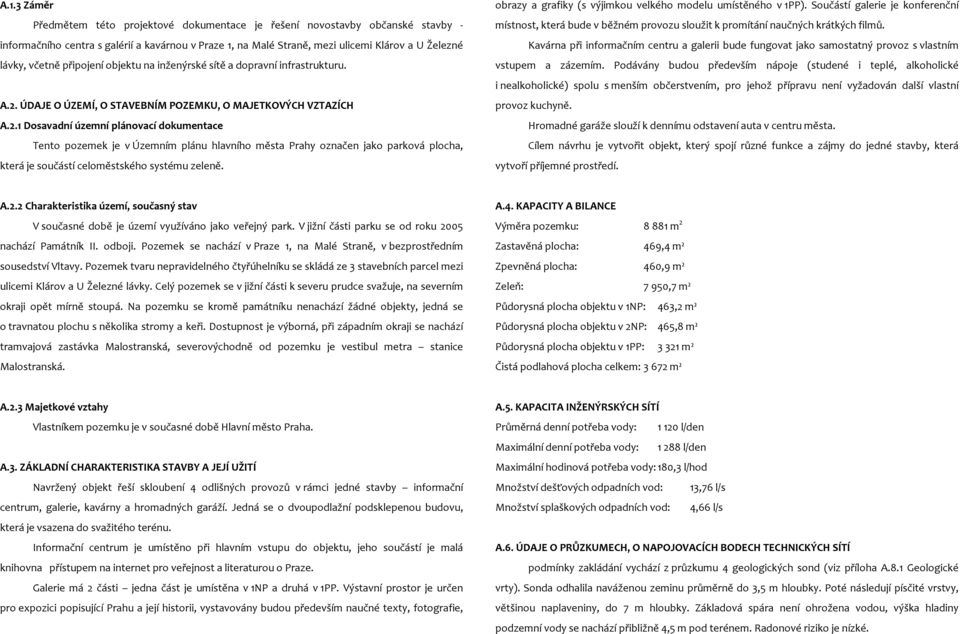

8 A.1.3 Záměr Předmětem této projektové dokumentace je řešení novostavby občanské stavby informačního centra s galérií a kavárnou v Praze 1, na Malé Straně, mezi ulicemi Klárov a U Železné lávky, včetně připojení objektu na inženýrské sítě a dopravní infrastrukturu. A.2. ÚDAJE O ÚZEMÍ, O STAVEBNÍM POZEMKU, O MAJETKOVÝCH VZTAZÍCH A.2.1 Dosavadní územní plánovací dokumentace Tento pozemek je v Územním plánu hlavního města Prahy označen jako parková plocha, která je součástí celoměstského systému zeleně. obrazy a grafiky (s výjimkou velkého modelu umístěného v 1PP). Součástí galerie je konferenční místnost, která bude v běžném provozu sloužit k promítání naučných krátkých filmů. Kavárna při informačním centru a galerii bude fungovat jako samostatný provoz s vlastním vstupem a zázemím. Podávány budou především nápoje (studené i teplé, alkoholické i nealkoholické) spolu s menším občerstvením, pro jehož přípravu není vyžadován další vlastní provoz kuchyně. Hromadné garáže slouží k dennímu odstavení auta v centru města. Cílem návrhu je vytvořit objekt, který spojí různé funkce a zájmy do jedné stavby, která vytvoří příjemné prostředí. A.2.2 Charakteristika území, současný stav V současné době je území využíváno jako veřejný park. V jižní části parku se od roku 2005 nachází Památník II. odboji. Pozemek se nachází v Praze 1, na Malé Straně, v bezprostředním sousedství Vltavy. Pozemek tvaru nepravidelného čtyřúhelníku se skládá ze 3 stavebních parcel mezi ulicemi Klárov a U Železné lávky. Celý pozemek se v jižní části k severu prudce svažuje, na severním okraji opět mírně stoupá. Na pozemku se kromě památníku nenachází žádné objekty, jedná se o travnatou plochu s několika stromy a keři. Dostupnost je výborná, při západním okraji se nachází tramvajová zastávka Malostranská, severovýchodně od pozemku je vestibul metra stanice Malostranská. A.4. KAPACITY A BILANCE Výměra pozemku: m 2 Zastavěná plocha: 469,4 m² Zpevněná plocha: 460,9 m² Zeleň: 7 950,7 m² Půdorysná plocha objektu v 1NP: 463,2 m² Půdorysná plocha objektu v 2NP: 465,8 m² Půdorysná plocha objektu v 1PP: m² Čistá podlahová plocha celkem: m² A.2.3 Majetkové vztahy Vlastníkem pozemku je v současné době Hlavní město Praha. A.3. ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ UŽITÍ Navržený objekt řeší skloubení 4 odlišných provozů v rámci jedné stavby informační centrum, galerie, kavárny a hromadných garáží. Jedná se o dvoupodlažní podsklepenou budovu, která je vsazena do svažitého terénu. Informační centrum je umístěno při hlavním vstupu do objektu, jeho součástí je malá knihovna přístupem na internet pro veřejnost a literaturou o Praze. Galerie má 2 části jedna část je umístěna v 1NP a druhá v 1PP. Výstavní prostor je určen pro expozici popisující Prahu a její historii, vystavovány budou především naučné texty, fotografie, A.5. KAPACITA INŽENÝRSKÝCH SÍTÍ Průměrná denní potřeba vody: l/den Maximální denní potřeba vody: l/den Maximální hodinová potřeba vody: 180,3 l/hod Množství dešťových odpadních vod: 13,76 l/s Množství splaškových odpadních vod: 4,66 l/s A.6. ÚDAJE O PRŮZKUMECH, O NAPOJOVACÍCH BODECH TECHNICKÝCH SÍTÍ podmínky zakládání vychází z průzkumu 4 geologických sond (viz příloha A.8.1 Geologické vrty). Sonda odhalila naváženou zeminu průměrně do 3,5 m hloubky. Poté následují písčité vrstvy, většinou naplaveniny, do 7 m hloubky. Základová spára není ohrožena vodou, výška hladiny podzemní vody se nachází přibližně 4,5 m pod terénem. Radonové riziko je nízké.

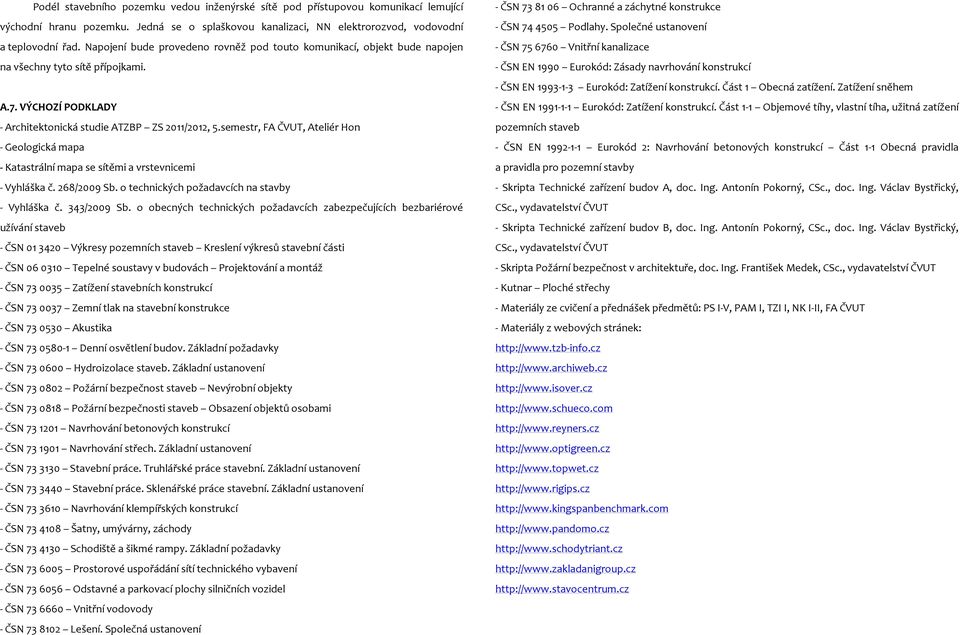

9 Podél stavebního pozemku vedou inženýrské sítě pod přístupovou komunikací lemující východní hranu pozemku. Jedná se o splaškovou kanalizaci, NN elektrorozvod, vodovodní a teplovodní řad. Napojení bude provedeno rovněž pod touto komunikací, objekt bude napojen na všechny tyto sítě přípojkami. A.7. VÝCHOZÍ PODKLADY Architektonická studie ATZBP ZS 2011/2012, 5.semestr, FA ČVUT, Ateliér Hon Geologická mapa Katastrální mapa se sítěmi a vrstevnicemi Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby Vyhláška č. 343/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb ČSN Výkresy pozemních staveb Kreslení výkresů stavební části ČSN Tepelné soustavy v budovách Projektování a montáž ČSN Zatížení stavebních konstrukcí ČSN Zemní tlak na stavební konstrukce ČSN Akustika ČSN Denní osvětlení budov. Základní požadavky ČSN Hydroizolace staveb. Základní ustanovení ČSN Požární bezpečnost staveb Nevýrobní objekty ČSN Požární bezpečnosti staveb Obsazení objektů osobami ČSN Navrhování betonových konstrukcí ČSN Navrhování střech. Základní ustanovení ČSN Stavební práce. Truhlářské práce stavební. Základní ustanovení ČSN Stavební práce. Sklenářské práce stavební. Základní ustanovení ČSN Navrhování klempířských konstrukcí ČSN Šatny, umývárny, záchody ČSN Schodiště a šikmé rampy. Základní požadavky ČSN Prostorové uspořádání sítí technického vybavení ČSN Odstavné a parkovací plochy silničních vozidel ČSN Vnitřní vodovody ČSN Lešení. Společná ustanovení ČSN Ochranné a záchytné konstrukce ČSN Podlahy. Společné ustanovení ČSN Vnitřní kanalizace ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí ČSN EN Eurokód: Zatížení konstrukcí. Část 1 Obecná zatížení. Zatížení sněhem ČSN EN Eurokód: Zatížení konstrukcí. Část 1 1 Objemové tíhy, vlastní tíha, užitná zatížení pozemních staveb ČSN EN Eurokód 2: Navrhování betonových konstrukcí Část 1 1 Obecná pravidla a pravidla pro pozemní stavby Skripta Technické zařízení budov A, doc. Ing. Antonín Pokorný, CSc., doc. Ing. Václav Bystřický, CSc., vydavatelství ČVUT Skripta Technické zařízení budov B, doc. Ing. Antonín Pokorný, CSc., doc. Ing. Václav Bystřický, CSc., vydavatelství ČVUT Skripta Požární bezpečnost v architektuře, doc. Ing. František Medek, CSc., vydavatelství ČVUT Kutnar Ploché střechy Materiály ze cvičení a přednášek předmětů: PS I V, PAM I, TZI I, NK I II, FA ČVUT Materiály z webových stránek: info.cz

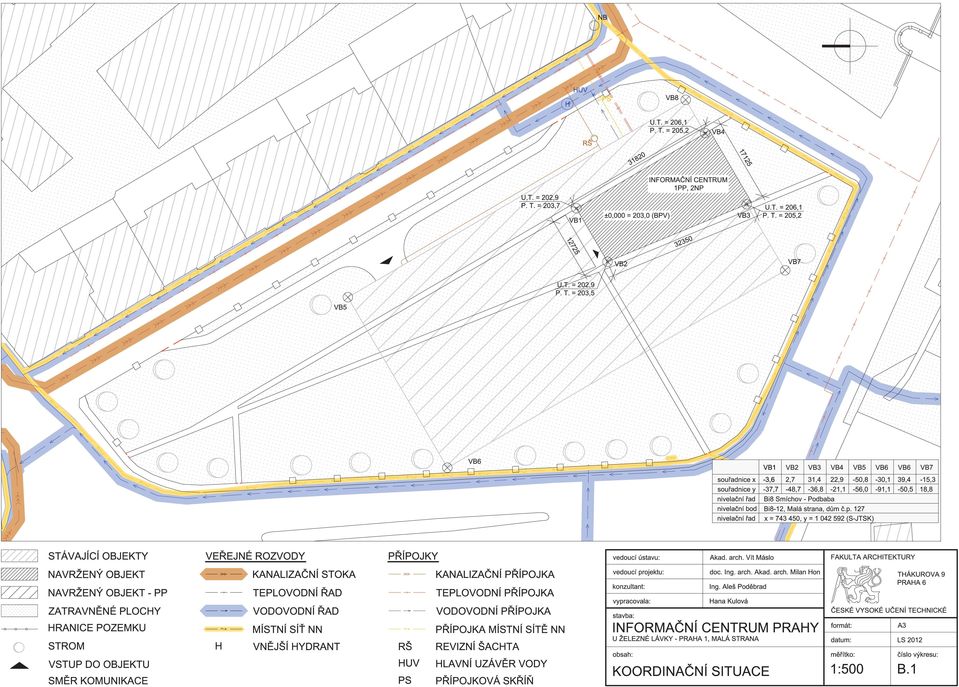

10 B.KOORDINAČNÍ SITUACE FA ČVUT, 8. SEMESTR, 2011/2012 INFORMAČNÍ CENTRUM PRAHY NA KLÁROVĚ doc. Ing. arch. Akad. arch. Milan Hon Ing. Aleš Poděbrad HANA KULOVÁ

11

12 C. ARCHITEKTONICKO STAVEBNÍ ČÁST FA ČVUT, 8. SEMESTR, 2011/2012 INFORMAČNÍ CENTRUM PRAHY NA KLÁROVĚ doc. Ing. arch. Akad. arch. Milan Hon Ing. Aleš Poděbrad HANA KULOVÁ

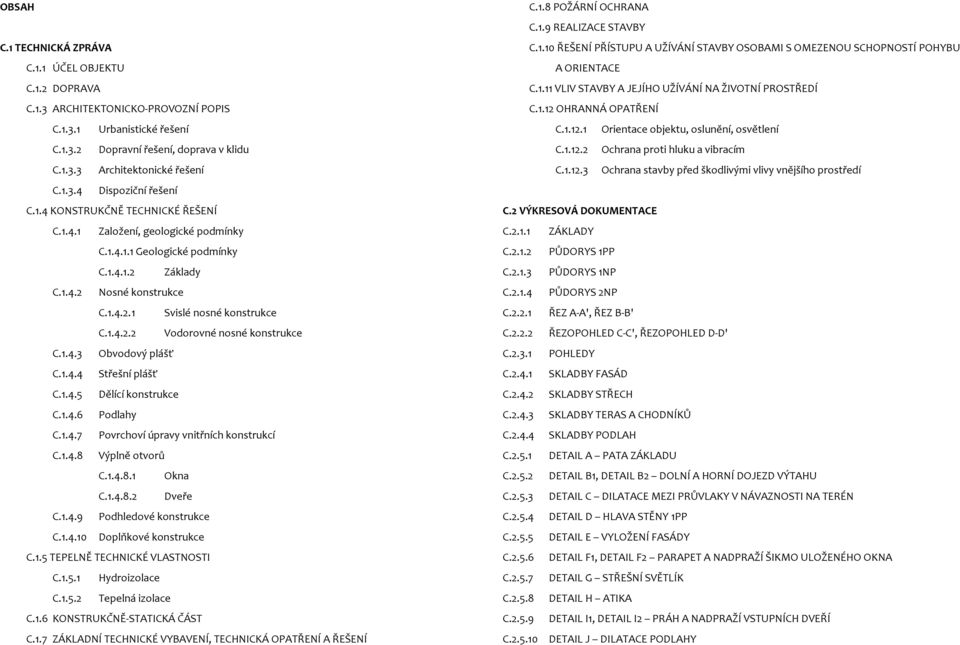

13 OBSAH C.1 TECHNICKÁ ZPRÁVA C.1.1 ÚČEL OBJEKTU C.1.2 DOPRAVA C.1.3 ARCHITEKTONICKO PROVOZNÍ POPIS C Urbanistické řešení C Dopravní řešení, doprava v klidu C Architektonické řešení C Dispoziční řešení C.1.4 KONSTRUKČNĚ TECHNICKÉ ŘEŠENÍ C Založení, geologické podmínky C Geologické podmínky C Základy C Nosné konstrukce C Svislé nosné konstrukce C Vodorovné nosné konstrukce C Obvodový plášť C Střešní plášť C Dělící konstrukce C Podlahy C Povrchoví úpravy vnitřních konstrukcí C Výplně otvorů C Okna C Dveře C Podhledové konstrukce C Doplňkové konstrukce C.1.5 TEPELNĚ TECHNICKÉ VLASTNOSTI C Hydroizolace C Tepelná izolace C.1.6 KONSTRUKČNĚ STATICKÁ ČÁST C.1.7 ZÁKLADNÍ TECHNICKÉ VYBAVENÍ, TECHNICKÁ OPATŘENÍ A ŘEŠENÍ C.1.8 POŽÁRNÍ OCHRANA C.1.9 REALIZACE STAVBY C.1.10 ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE C.1.11 VLIV STAVBY A JEJÍHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ C.1.12 OHRANNÁ OPATŘENÍ C Orientace objektu, oslunění, osvětlení C Ochrana proti hluku a vibracím C Ochrana stavby před škodlivými vlivy vnějšího prostředí C.2 VÝKRESOVÁ DOKUMENTACE C ZÁKLADY C PŮDORYS 1PP C PŮDORYS 1NP C PŮDORYS 2NP C ŘEZ A A', ŘEZ B B' C ŘEZOPOHLED C C', ŘEZOPOHLED D D' C POHLEDY C SKLADBY FASÁD C SKLADBY STŘECH C SKLADBY TERAS A CHODNÍKŮ C SKLADBY PODLAH C DETAIL A PATA ZÁKLADU C DETAIL B1, DETAIL B2 DOLNÍ A HORNÍ DOJEZD VÝTAHU C DETAIL C DILATACE MEZI PRŮVLAKY V NÁVAZNOSTI NA TERÉN C DETAIL D HLAVA STĚNY 1PP C DETAIL E VYLOŽENÍ FASÁDY C DETAIL F1, DETAIL F2 PARAPET A NADPRAŽÍ ŠIKMO ULOŽENÉHO OKNA C DETAIL G STŘEŠNÍ SVĚTLÍK C DETAIL H ATIKA C DETAIL I1, DETAIL I2 PRÁH A NADPRAŽÍ VSTUPNÍCH DVEŘÍ C DETAIL J DILATACE PODLAHY

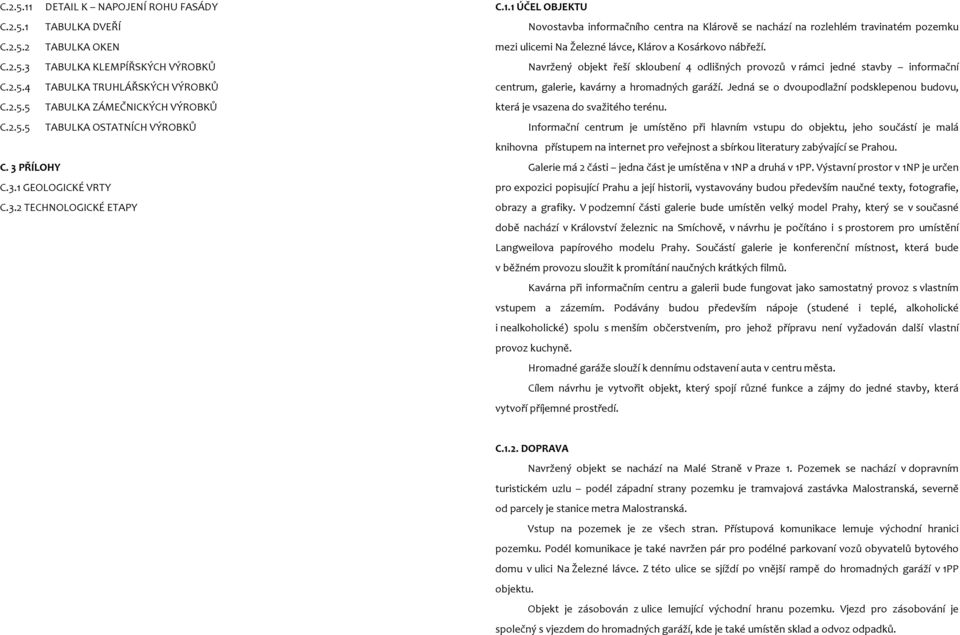

14 C DETAIL K NAPOJENÍ ROHU FASÁDY C TABULKA DVEŘÍ C TABULKA OKEN C TABULKA KLEMPÍŘSKÝCH VÝROBKŮ C TABULKA TRUHLÁŘSKÝCH VÝROBKŮ C TABULKA ZÁMEČNICKÝCH VÝROBKŮ C TABULKA OSTATNÍCH VÝROBKŮ C. 3 PŘÍLOHY C.3.1 GEOLOGICKÉ VRTY C.3.2 TECHNOLOGICKÉ ETAPY C.1.1 ÚČEL OBJEKTU Novostavba informačního centra na Klárově se nachází na rozlehlém travinatém pozemku mezi ulicemi Na Železné lávce, Klárov a Kosárkovo nábřeží. Navržený objekt řeší skloubení 4 odlišných provozů v rámci jedné stavby informační centrum, galerie, kavárny a hromadných garáží. Jedná se o dvoupodlažní podsklepenou budovu, která je vsazena do svažitého terénu. Informační centrum je umístěno při hlavním vstupu do objektu, jeho součástí je malá knihovna přístupem na internet pro veřejnost a sbírkou literatury zabývající se Prahou. Galerie má 2 části jedna část je umístěna v 1NP a druhá v 1PP. Výstavní prostor v 1NP je určen pro expozici popisující Prahu a její historii, vystavovány budou především naučné texty, fotografie, obrazy a grafiky. V podzemní části galerie bude umístěn velký model Prahy, který se v současné době nachází v Království železnic na Smíchově, v návrhu je počítáno i s prostorem pro umístění Langweilova papírového modelu Prahy. Součástí galerie je konferenční místnost, která bude v běžném provozu sloužit k promítání naučných krátkých filmů. Kavárna při informačním centru a galerii bude fungovat jako samostatný provoz s vlastním vstupem a zázemím. Podávány budou především nápoje (studené i teplé, alkoholické i nealkoholické) spolu s menším občerstvením, pro jehož přípravu není vyžadován další vlastní provoz kuchyně. Hromadné garáže slouží k dennímu odstavení auta v centru města. Cílem návrhu je vytvořit objekt, který spojí různé funkce a zájmy do jedné stavby, která vytvoří příjemné prostředí. C.1.2. DOPRAVA Navržený objekt se nachází na Malé Straně v Praze 1. Pozemek se nachází v dopravním turistickém uzlu podél západní strany pozemku je tramvajová zastávka Malostranská, severně od parcely je stanice metra Malostranská. Vstup na pozemek je ze všech stran. Přístupová komunikace lemuje východní hranici pozemku. Podél komunikace je také navržen pár pro podélné parkovaní vozů obyvatelů bytového domu v ulici Na Železné lávce. Z této ulice se sjíždí po vnější rampě do hromadných garáží v 1PP objektu. Objekt je zásobován z ulice lemující východní hranu pozemku. Vjezd pro zásobování je společný s vjezdem do hromadných garáží, kde je také umístěn sklad a odvoz odpadků.

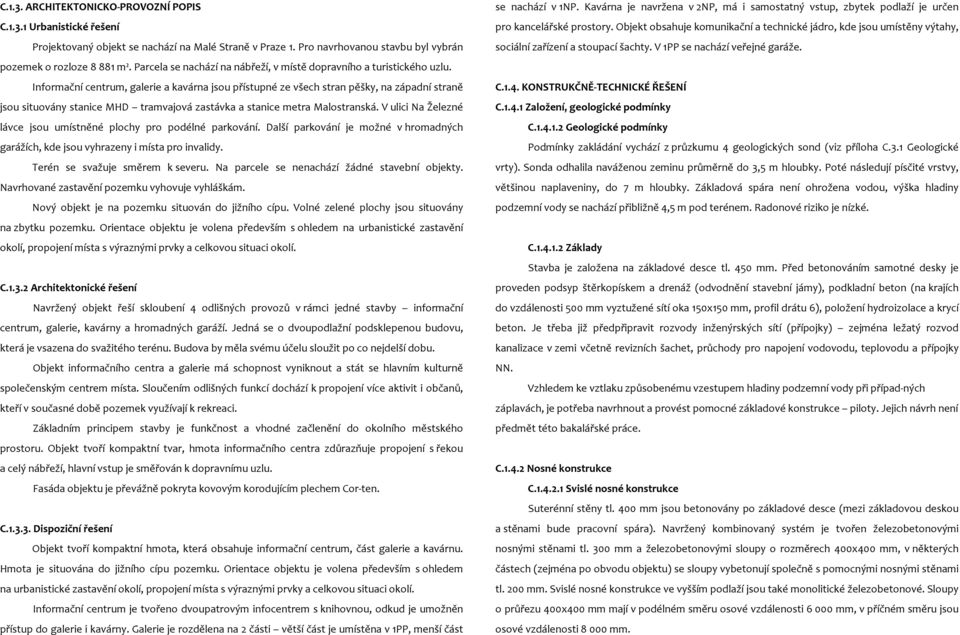

15 C.1.3. ARCHITEKTONICKO PROVOZNÍ POPIS C Urbanistické řešení Projektovaný objekt se nachází na Malé Straně v Praze 1. Pro navrhovanou stavbu byl vybrán pozemek o rozloze m². Parcela se nachází na nábřeží, v místě dopravního a turistického uzlu. Informační centrum, galerie a kavárna jsou přístupné ze všech stran pěšky, na západní straně jsou situovány stanice MHD tramvajová zastávka a stanice metra Malostranská. V ulici Na Železné lávce jsou umístněné plochy pro podélné parkování. Další parkování je možné v hromadných garážích, kde jsou vyhrazeny i místa pro invalidy. Terén se svažuje směrem k severu. Na parcele se nenachází žádné stavební objekty. Navrhované zastavění pozemku vyhovuje vyhláškám. Nový objekt je na pozemku situován do jižního cípu. Volné zelené plochy jsou situovány na zbytku pozemku. Orientace objektu je volena především s ohledem na urbanistické zastavění okolí, propojení místa s výraznými prvky a celkovou situaci okolí. C Architektonické řešení Navržený objekt řeší skloubení 4 odlišných provozů v rámci jedné stavby informační centrum, galerie, kavárny a hromadných garáží. Jedná se o dvoupodlažní podsklepenou budovu, která je vsazena do svažitého terénu. Budova by měla svému účelu sloužit po co nejdelší dobu. Objekt informačního centra a galerie má schopnost vyniknout a stát se hlavním kulturně společenským centrem místa. Sloučením odlišných funkcí dochází k propojení více aktivit i občanů, kteří v současné době pozemek využívají k rekreaci. Základním principem stavby je funkčnost a vhodné začlenění do okolního městského prostoru. Objekt tvoří kompaktní tvar, hmota informačního centra zdůrazňuje propojení s řekou a celý nábřeží, hlavní vstup je směřován k dopravnímu uzlu. Fasáda objektu je převážně pokryta kovovým korodujícím plechem Cor ten. C Dispoziční řešení Objekt tvoří kompaktní hmota, která obsahuje informační centrum, část galerie a kavárnu. Hmota je situována do jižního cípu pozemku. Orientace objektu je volena především s ohledem na urbanistické zastavění okolí, propojení místa s výraznými prvky a celkovou situaci okolí. Informační centrum je tvořeno dvoupatrovým infocentrem s knihovnou, odkud je umožněn přístup do galerie i kavárny. Galerie je rozdělena na 2 části větší část je umístěna v 1PP, menší část se nachází v 1NP. Kavárna je navržena v 2NP, má i samostatný vstup, zbytek podlaží je určen pro kancelářské prostory. Objekt obsahuje komunikační a technické jádro, kde jsou umístěny výtahy, sociální zařízení a stoupací šachty. V 1PP se nachází veřejné garáže. C.1.4. KONSTRUKČNĚ TECHNICKÉ ŘEŠENÍ C Založení, geologické podmínky C Geologické podmínky Podmínky zakládání vychází z průzkumu 4 geologických sond (viz příloha C.3.1 Geologické vrty). Sonda odhalila naváženou zeminu průměrně do 3,5 m hloubky. Poté následují písčité vrstvy, většinou naplaveniny, do 7 m hloubky. Základová spára není ohrožena vodou, výška hladiny podzemní vody se nachází přibližně 4,5 m pod terénem. Radonové riziko je nízké. C Základy Stavba je založena na základové desce tl. 450 mm. Před betonováním samotné desky je proveden podsyp štěrkopískem a drenáž (odvodnění stavební jámy), podkladní beton (na krajích do vzdálenosti 500 mm vyztužené sítí oka 150x150 mm, profil drátu 6), položení hydroizolace a krycí beton. Je třeba již předpřipravit rozvody inženýrských sítí (přípojky) zejména ležatý rozvod kanalizace v zemi včetně revizních šachet, průchody pro napojení vodovodu, teplovodu a přípojky NN. Vzhledem ke vztlaku způsobenému vzestupem hladiny podzemní vody při případ ných záplavách, je potřeba navrhnout a provést pomocné základové konstrukce piloty. Jejich návrh není předmět této bakalářské práce. C Nosné konstrukce C Svislé nosné konstrukce Suterénní stěny tl. 400 mm jsou betonovány po základové desce (mezi základovou deskou a stěnami bude pracovní spára). Navržený kombinovaný systém je tvořen železobetonovými nosnými stěnami tl. 300 mm a železobetonovými sloupy o rozměrech 400x400 mm, v některých částech (zejména po obvodu objektu) se sloupy vybetonují společně s pomocnými nosnými stěnami tl. 200 mm. Svislé nosné konstrukce ve vyšším podlaží jsou také monolitické železobetonové. Sloupy o průřezu 400x400 mm mají v podélném směru osové vzdálenosti mm, v příčném směru jsou osové vzdálenosti mm.

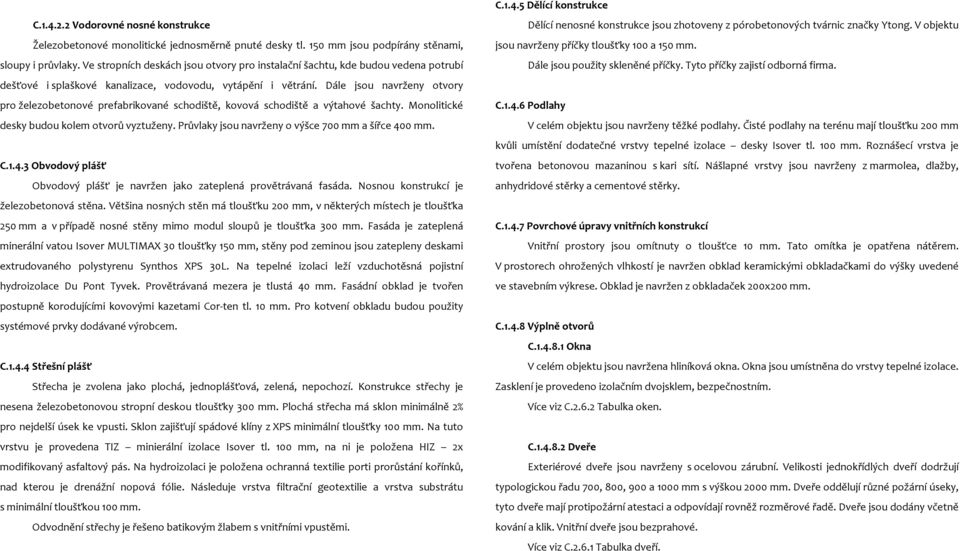

16 C Dělící konstrukce C Vodorovné nosné konstrukce Železobetonové monolitické jednosměrně pnuté desky tl. 150 mm jsou podpírány stěnami, sloupy i průvlaky. Ve stropních deskách jsou otvory pro instalační šachtu, kde budou vedena potrubí dešťové i splaškové kanalizace, vodovodu, vytápění i větrání. Dále jsou navrženy otvory pro železobetonové prefabrikované schodiště, kovová schodiště a výtahové šachty. Monolitické desky budou kolem otvorů vyztuženy. Průvlaky jsou navrženy o výšce 700 mm a šířce 400 mm. C Obvodový plášť Obvodový plášť je navržen jako zateplená provětrávaná fasáda. Nosnou konstrukcí je železobetonová stěna. Většina nosných stěn má tloušťku 200 mm, v některých místech je tloušťka 250 mm a v případě nosné stěny mimo modul sloupů je tloušťka 300 mm. Fasáda je zateplená minerální vatou Isover MULTIMAX 30 tloušťky 150 mm, stěny pod zeminou jsou zatepleny deskami extrudovaného polystyrenu Synthos XPS 30L. Na tepelné izolaci leží vzduchotěsná pojistní hydroizolace Du Pont Tyvek. Provětrávaná mezera je tlustá 40 mm. Fasádní obklad je tvořen postupně korodujícími kovovými kazetami Cor ten tl. 10 mm. Pro kotvení obkladu budou použity systémové prvky dodávané výrobcem. C Střešní plášť Střecha je zvolena jako plochá, jednoplášťová, zelená, nepochozí. Konstrukce střechy je nesena železobetonovou stropní deskou tloušťky 300 mm. Plochá střecha má sklon minimálně 2% pro nejdelší úsek ke vpusti. Sklon zajišťují spádové klíny z XPS minimální tloušťky 100 mm. Na tuto vrstvu je provedena TIZ minierální izolace Isover tl. 100 mm, na ni je položena HIZ 2x modifikovaný asfaltový pás. Na hydroizolaci je položena ochranná textilie porti prorůstání kořínků, nad kterou je drenážní nopová fólie. Následuje vrstva filtrační geotextilie a vrstva substrátu s minimální tloušťkou 100 mm. Odvodnění střechy je řešeno batikovým žlabem s vnitřními vpustěmi. Dělící nenosné konstrukce jsou zhotoveny z pórobetonových tvárnic značky Ytong. V objektu jsou navrženy příčky tloušťky 100 a 150 mm. Dále jsou použity skleněné příčky. Tyto příčky zajistí odborná firma. C Podlahy V celém objektu jsou navrženy těžké podlahy. Čisté podlahy na terénu mají tloušťku 200 mm kvůli umístění dodatečné vrstvy tepelné izolace desky Isover tl. 100 mm. Roznášecí vrstva je tvořena betonovou mazaninou s kari sítí. Nášlapné vrstvy jsou navrženy z marmolea, dlažby, anhydridové stěrky a cementové stěrky. C Povrchové úpravy vnitřních konstrukcí Vnitřní prostory jsou omítnuty o tloušťce 10 mm. Tato omítka je opatřena nátěrem. V prostorech ohrožených vlhkostí je navržen obklad keramickými obkladačkami do výšky uvedené ve stavebním výkrese. Obklad je navržen z obkladaček 200x200 mm. C Výplně otvorů C Okna V celém objektu jsou navržena hliníková okna. Okna jsou umístněna do vrstvy tepelné izolace. Zasklení je provedeno izolačním dvojsklem, bezpečnostním. Více viz C Tabulka oken. C Dveře Exteriérové dveře jsou navrženy s ocelovou zárubní. Velikosti jednokřídlých dveří dodržují typologickou řadu 700, 800, 900 a 1000 mm s výškou 2000 mm. Dveře oddělují různé požární úseky, tyto dveře mají protipožární atestaci a odpovídají rovněž rozměrové řadě. Dveře jsou dodány včetně kování a klik. Vnitřní dveře jsou bezprahové. Více viz C Tabulka dveří.

17 C Podhledové konstrukce Téměř v celém objektu jsou navrženy podhledy, nad kterými je skryto vedení rozvodů TZB. Podhledy jsou navrženy z kazetového sádrokartonového systému s kovovým roštem zavěšeným na rektifikačních závěsech. C Doplňkové konstrukce C Klempířské výrobky Dodávka klempířských výrobků se skládá z titanzinkového oplechování parapetů a atik. Specifikace těchto výrobků viz C Tabulka klempířských výrobků. C Vestavěné interiérové vybavení Budova je vybavena sanitárním zařízením viz stavební výkres. Dále je zde navrženo vestavěné vybavení kavárny. C.1.5 TEPELNĚ TECHNICKÉ VLASTNOSTI C Hydroizolace Systém ochrany proti vodě a vlhkosti je ve skladbě střechy řešen za pomocí použity SBD modifikované asfaltové pásy. Hydroizolace spodní stavby je tvořena fóliemi, které jsou z obou stran chráněny geotextilií. Tato izolaceje vytažena 500 mm nad úroveň terénu a to po celém obvodu objektu. Hydroizolace střešních plášťů je opatřena ochrannou geotextilií odolnou vůči prorůstání kořínků. C Tepelná izolace Pro tepelné izolace je navržena značka Isover. Na stavbě je využito doporučené systémové řešení tohoto výrobce. Tloušťka izolace na zateplené fasádě 150 mm. Pod úrovní terénu a 300 mm nad úroveň terénu je použit extrudovaný polystyren, kolem základů minimální tloušťky 100 mm. Tepelná izolace střechy je navržena z minerální izolace Isover. tl 200 mm. Tepelně technické posouzení navržených konstrukcí bylo provedeno v programu Teplo. Zprávy s vyhodnocením jsou v přílohách. C.1.6 KONSTRUKČNĚ STATICKÁ ČÁST Řeší samostatná technická zpráva části D. Stadická část. C.1.7 ZÁKLADNÍ TECHNICKÉ VYBAVENÍ, TECHNICKÁ OPATŘENÍ A ŘEŠENÍ Řeší samostatná technická zpráva části E. Část TZB. C.1.8. POŽÁRNÍ OCHRANA Řeší samostatná technická zpráva části F. Požární bezpečnost staveb C.1.9. REALIZACE STAVBY Řeší samostatná technická zpráva části G. Realizace staveb C.1.10 ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE V 1NP je vstup umístěn v úrovni okolního terénu, osazené dveře jsou široké 900 mm. Stejně tak v ostatních místnostech jsou dveře o minimální šířce 800 mm. V hromadných garážích v 1PP jsou vyhrazena parkovací místa pro handicapované. Pro přístup do galerie a kavárny je navržen výtah. Výškové rozdíly podlah v uvažovaných prostorech pro pohyb tělesně postižených osob jsou zanedbatelné. C.1.11 VLIV STAVBY A JEJÍHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ Stavba se svou funkcí řadí do občanské vybavenosti. Svou výstavbou ani užíváním neprodukuje žádné škodlivé ani toxické látky. Odpadní vody jsou z objektu odváděny splaškovou kanalizací do veřejného kanalizačního řadu. Dešťové odpadní potrubí je svedeno do veřejné kanalizační sítě. Odpady produkované objektem budou skladovány a tříděny v kontejnerech umístěných v objektu a budou pravidelně vyváženy. Svým provozem stavba neprodukuje nadměrný hluk ani jiné nežádoucí jevy, kterými by narušovala pohodu v okolí.

18 C.1.5 OCHRANNÁ OPATŘENÍ C Orientace objektu, oslunění, osvětlení Objekt je orientován svou jižní stranou směrem k Vltavě a jejímu druhém břehu s centrem Prahy, což zajišťuje nejlepší výhled a maximální využití přírodního osvětlení pro provoz, kde je toto zapotřebí kavárnu. Vzhledem ke světelným nárokům prostoru galerie bude tato část osvětlována pouze uměle. Jižní umístění objektu na pozemku vychází kromě optického propojení s historickým centrem a řekou z maximálního využití okolní parku pro rekreaci obyvatel. Okolní objekty nijak nezastiňují navrhovaný objekt ani pozemek. Požadavky na denní osvětlení a oslunění jsou splněny, stejně jako norma ČSN C Ochrana proti hluku a vibracím Stavba se nachází v místě dopravní křižovatka, je tedy vystavována škodlivému působení hluku. Škodlivý hluk a vibrace negativně působící na lidi a zvířata však nenarušuje jejich zdraví díky použitým izolacím. Všechna technická zařízení působící hluk (vzduchotechnika apod.) jsou zabudována tak, aby šíření hluku a vibrací bylo omezeno do stavebních konstrukcí a akusticky chráněných místností. Rozvody TZB jsou vedeny a ukotveny tak, že nepřenáší hluk způsobený ani zachycený. Stavba nezpůsobí výrazný nárůst hluku, ale dojde k nárůstu hlukové zátěže na místních komunikacích. C Ochrana stavby před škodlivými vlivy vnějšího prostředí Hladina spodní vody nedosahuje nad základovou spáru, není nutné se zaobírat agresivní spodní vodou. Před zahájením výstavby bude proveden průzkum na zjištění radonu a z toho budou vycházet protiradonová opatření, dle dostupných podkladů je však radonové riziko nízké. Stavba se nenachází v seizmicky aktivní oblasti, ani není poddolovaná. V blízkosti pozemku se nenachází žádná ochranná ani bezpečnostní pásma vyjme ochranných pásem rozvodů TZB.

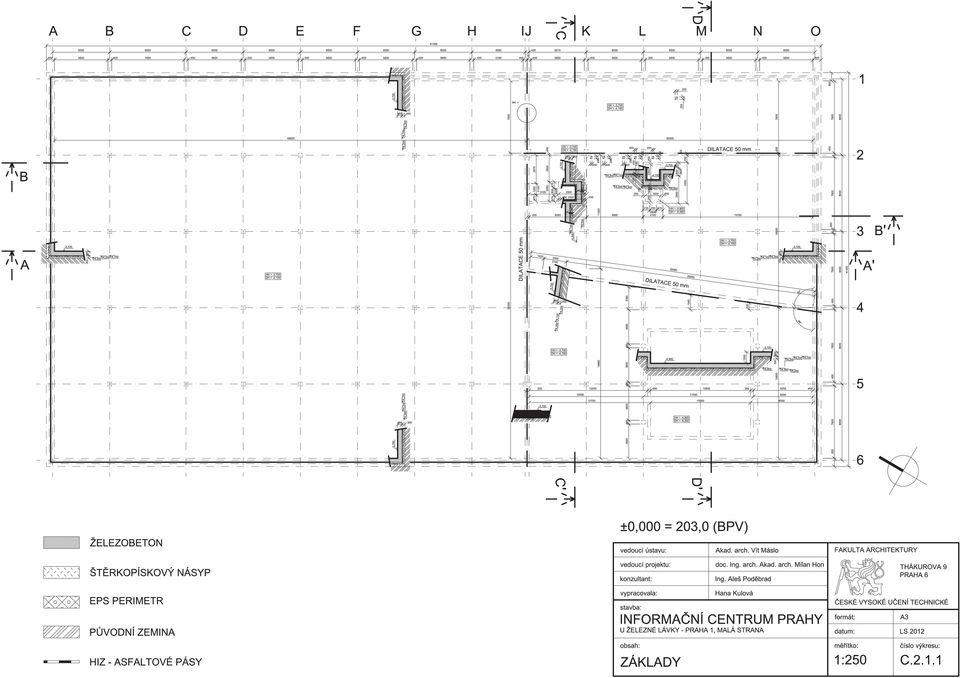

19

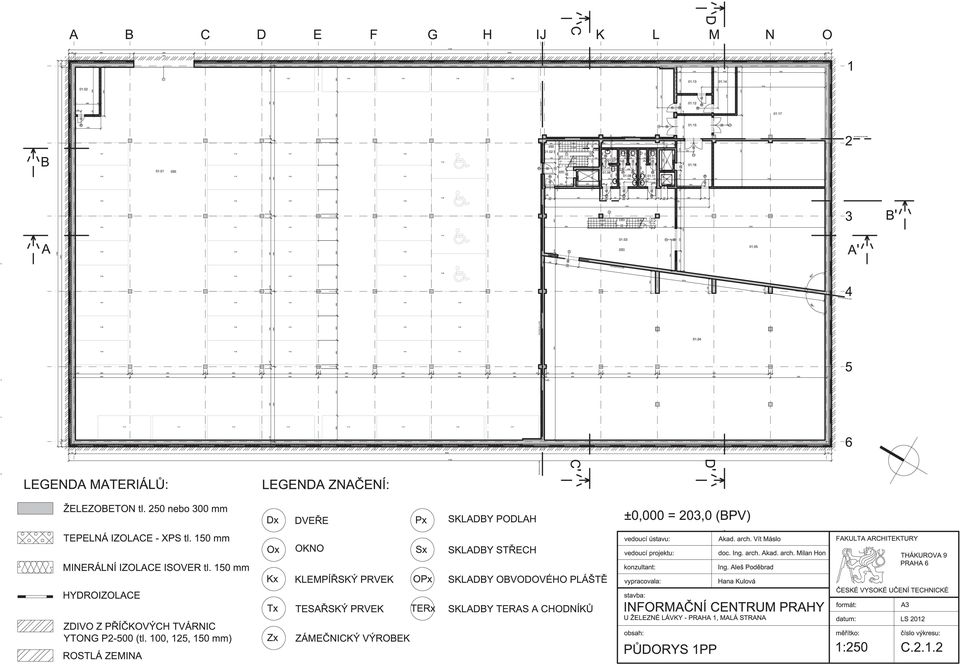

20

21

22

23

24

25 C.2.2.1

26 C.2.2.2

27 C.2.3.1

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52 Informační centrum s galerií Bakalářská práce LS 2011/2012 Hana Kulová ČÁST C Architektonicko-stavební část C.3.1 Geologické poměry

53 Informa ní centrum s galerií Bakalá ská práce LS 2011/2012 Hana Kulová ÁST C Architektonicko-stavební ást C.3.1 Technologické etapy Objekt Technologická etapa Konstruk n výrobní systém Návaznost Hrubé terénní Zemní konstrukce Odstran ní strom a ke, sejmutí ornice, srovnání terénu úpravy p ípravná TE Kanaliza ní p ípojka bude provedena v pr b hu stavby v závislosti na podmínkách p ípojka výstavby, b hem výstavby se vytvo í do asná p ípojka pro pot eby stavby Teplovodní p ípojka bude provedena v pr b hu stavby v závislosti na podmínkách p ípojka výstavby, b hem výstavby se vytvo í do asná p ípojka pro pot eby stavby Vodovodní p ípojka bude provedena v pr b hu stavby v závislosti na podmínkách p ípojka výstavby, b hem výstavby se vytvo í do asná p ípojka pro pot eby stavby Silové vedení p ípojka bude provedena v pr b hu stavby v závislosti na podmínkách NN výstavby, b hem výstavby se vytvo í do asná p ípojka pro pot eby stavby Informa ní centrum Hrubé terénní úpravy isté terénní úpravy Zpevn né plochy Zemní konstrukce strojní vyhloubení rýh pro podzemní st ny tl. 400 mm pod ochranou pažící suspenze (rypadlem), provedení milánských st n (vybetonování železobetonem), strojní vyhloubení stavební jámy (rypadlem), odvodn ní stavební jámy zajišt no drenáží se sb rnou studní Základy monolitická železobetonová základová deska tl. 450 mm na podkladním betonu (odd leno hydroizolací), podsyp št rkopískem kotveno proti p sobení tlakové spodní vody hlubinnými kotvami do skalnatého podloží Hrubá spodní stavba kombinovaný nosný systém monolitický železobeton svislé konstrukce sloupy 400x400 mm a st ny tl. 250 nebo 300 mm, obvodové st ny kopírují pažící st ny z p edchozí TE strojn vodorovné konstrukce spojité desky tl. 300 mm uložené na pr vlacích 400x700 mm strojn provedení dilatací Hrubá vrchní stavba kombinovaný nosný systém monolitický železobeton svislé konstrukce sloupy 400x400 mm a st ny tl. 250 nebo 300 mm vodorovné konstrukce spojité desky tl. 300 mm uložené na pr vlacích 400x700 mm strojn osazení schodiš prefabrikované železobetonové a ocelové provedení dilatací pomocné konstrukce lešení a bedn ní Zast ešení zelená st echa (HIZ, spádová vrstva, TIZ, pojistná HIZ, vodoakumula ní vrstva, drenážní vrstva, filtra ní vrstva, substrát, vegeta ní vrstva) nosná konstrukce spojité desky tl. 300 mm uložené na pr vlacích 400x700 mm strojn Obvodový pláš prov trávaná fasáda t žký obvodový pláš tepelná izolace (minerální vlna), panely Cor-ten na kotvy v nosné konstrukci Hrubé vnit ní konstrukce vyzdívané p í ky YTONG tl. 100, 125 a 150 mm rozvody TZB v podlahách, v drážkách, v p izdívce, voln hrubé podlahy TIZ, separa ní vrstvy, betonové mazaniny omítky vápenocementová tl. 15 mm v technických provozech schodišt ocelové zábradlí Dokon ení zast ešení oplechování, klempí ské výrobky Vnit ní dokon ovací konstrukce Kompleta ní konstrukce Vn jší povrchové úpravy osazení prosklených st n, oken a dve í, zábradlí obklady, malí ské práce omítnutí a nát ry podhledy za išt ní sádrokartonu 1. úklid dokon ení zárubní truhlá ské a záme nické práce kompletace kompletizace TZB nášlapné vrstvy podlah záv re ný úklid zabudované prvky, sanitární za izovací p edm ty, za izovací p edm ty oplechování, parapety, hromosvod, okapní chodní ek, demontáž lešení dotvo ení upraveného terénu dle návrhu, použití vyt žené zeminy výsadba zelen pokládka dlážd ní chodní k, sypání cest ležaté rozvody inženýrských sítí stropní vývody TZB (vzduchotechnika, vytáp ní, vodovod, kanalizace, elekt ina) stropní vývody TZB (vzduchotechnika, vytáp ní, vodovod, kanalizace, elekt ina) vývody TZB na st echu (vzduchotechnika, kanalizace) hrubé rozvody TZB vzduchotechnika, vytáp ní, vodovod, kanalizace, elektro kompletizace zdravotnické techniky (voda, odpad, elektro)

54 D. STATICKÁ ČÁST FA ČVUT, 8. SEMESTR, 2011/2012 INFORMAČNÍ CENTRUM PRAHY NA KLÁROVĚ doc. Ing. arch. Akad. arch. Milan Hon Ing. Karel Lorenz, CSc. HANA KULOVÁ

55 OBSAH D.1 TECHNICKÁ ZPRÁVA D.1.1. CHARAKTERISTIKA D Popis objektu D Dispoziční řešení D Konstrukční systém D.1.2. ZÁKLADY D Geologické poměry D Základové konstrukce D.1.3. SVISLÉ NOSNÉ KONSTRUKCE D.1.4. VODOROVNÉ NOSNÉ KONSTRUKCE D.1.5. SCHODIŠTĚ D.2 VÝPOČTY D.2.1. Ověření působení vody při zvýšené hladině řeky D.2.2. Posouzení sloupu na tlak D.3 VÝKRESOVÁ DOKUMENTACE D.3.1 VÝKRES TVARU ZÁKLADOVÉ DESKY D.3.2 VÝKRES TVARU 1PP D.3.3 VÝKRES TVARU 1NP D.3.4 VÝKRES TVARU 2NP D.4 PŘÍLOHY P.01 GEOLOGICKÉ VRTY D.1.1. CHARAKTERISTIKA D Popis objektu Navrženým objektem je Informační centrum s galerií a kavárnou v Praze 1 na Malé Straně, v ulici U Železné lávky. Jedná se o dvoupodlažní objekt s 1 podzemním podlažím. Zastavovaný pozemek o výměře m² leží na mírně svažitém terénu (pozemek se svažuje směrem k severu). Přístupová komunikace je vedena podél celé východní strany pozemku a je jednosměrná. Podél ostatních hranic pozemku vedou další komunikace. D Dispoziční řešení Informační centrum je tvořeno dvoupatrovým infocentrem s knihovnou, odkud je umožněn přístup do galerie i kavárny. Galerie je rozdělena na 2 části větší část je umístěna v 1PP, menší část se nachází v 1NP. Kavárna je navržena v 2NP, má i samostatný vstup, zbytek podlaží je určen pro kancelářské prostory. Objekt obsahuje komunikační a technické jádro, kde jsou umístěny výtahy, sociální zařízení a stoupací šachty. V 1PP se nachází veřejné garáže. D Konstrukční systém Konstrukční systém byl navržen jako železobetonový kombinovaný systém (většinou sloupový skelet s několika nosnými stěnami) s monolitickými železobetonovými deskami s průvlaky. Konstrukční výška je v 3,6 m, v garážích 2,5 m. D.1.2. ZÁKLADY D Geologické poměry Podmínky zakládání vychází z průzkumu 4 geologických sond (viz příloha P.01 Geologické vrty). Sonda odhalila naváženou zeminu průměrně do 3,5 m hloubky. Poté následují písčité vrstvy, většinou naplaveniny, do 7 m hloubky. Základová spára není ohrožena vodou, výška hladiny podzemní vody se nachází přibližně 4,5 m pod terénem. Radonové riziko je nízké.

56 D Základové konstrukce Stavba je založena na základové desce tl. 450 mm. Před betonováním samotné desky je proveden podsyp štěrkopískem a drenáž (odvodnění stavební jámy), podkladní beton (na krajích do vzdálenosti 500 mm vyztužené sítí oka 150x150 mm, profil drátu 6), položení hydroizolace a krycí beton. Je třeba již předpřipravit rozvody inženýrských sítí (přípojky) zejména ležatý rozvod kanalizace v zemi včetně RŠ, průchody pro napojení vodovodu, teplovodu a přípojky NN. Vzhledem ke vztlaku způsobenému vzestupem hladiny podzemní vody při případných záplavách, je potřeba navrhnout a provést pomocné základové konstrukce piloty. Jejich návrh není předmět této bakalářské práce. mezipodesty. Deska výstupního ramene schodiště je opřena do desky mezipodesty a do stropní desky. D.2 VÝPOČTY Schéma: D.1.3. SVISLÉ NOSNÉ KONSTRUKCE Suterénní stěny tl. 400 mm jsou betonovány po základové desce (mezi základovou deskou a stěnami bude pracovní spára). Navržený kombinovaný systém je tvořen železobetonovými nosnými stěnami tl. 300 mm a železobetonovými sloupy o rozměrech 400x400 mm, v některých částech (zejména po obvodu objektu) se sloupy vybetonují společně s pomocnými nosnými stěnami tl. 200 mm. Svislé nosné konstrukce ve vyšším podlaží jsou také monolitické železobetonové. Sloupy o průřezu 400x400 mm mají v podélném směru osové vzdálenosti mm, v příčném směru jsou osové vzdálenosti mm. D.1.4. VODOROVNÉ KONSTRUKCE A PROSTUPY Železobetonové monolitické jednosměrně pnuté desky tl. 150 mm jsou podpírány stěnami, sloupy i průvlaky. Ve stropních deskách jsou otvory pro instalační šachtu, kde budou vedena potrubí dešťové i splaškové kanalizace, vodovodu, vytápění i větrání. Dále jsou navrženy otvory pro železobetonové prefabrikované schodiště, kovová schodiště a výtahové šachty. Monolitické desky budou kolem otvorů vyztuženy. Průvlaky jsou navrženy o výšce 700 mm a šířce 400 mm. D.1.5. SCHODIŠTĚ Schodiště umístěné v odděleném prostoru pro chráněnou únikovou cestu je navrženo jako prefabrikované monolitické schodiště s ocelovým zábradlím. Deska mezipodesty má tl. 200 mm a je jednostranně pnutá. Deska mezipodesty je vetknuta do nosných železobetonových monolitických stěn. Deska nástupního ramenem v 1PP opřena do železobetonové základové desky a do desky počet podlaží: 3 konstrukční výška h = 3,6 m konstrukční výška h 1PP = 3,6 m osová vzdálenost sloupů v příčném směru: 8 m osová vzdálenost sloupů v podélném směru: 6 m sněhová oblast: I větrová oblast: I kategorie užitného zatížení: C3 (g k = 3,0 kn/m²) Předběžný návrh prvku: DESKA spojitá, jednostranně pnutá: h = 1/30 L = 1/ = 300 mm PRŮVLAK: h = 1/12 L = 1/ = 700 mm b = 0,3 0,5. h = mm 400 mm SLOUP: 400x400 mm

57 skladba střechy: skladba podlahy: vegetační vrstva podlahová stěrka 12 mm substrát 200 mm bet. mazanina 35 mm filtr. textilie 2 mm pojistná HIZ 2 mm drenážní nopová folie 40 mm min. plsť 50 mm ochranná vodoakum. text.3 mm separační vrstva pojistná HIZ asf. pás 3 mm ŽB monolitická deska300 mm ŽB monolitická deska 300 mm Zatížení desky od skladby střechy: tl. [m] g [kn/m³] g [kn/m²] vegetační vrstva substrát 0, filtrační textilie 0,002 0,2 0,0004 drenážní nopová fólie 0,040 0,4 0,016 ochranná vodoakumulační vrstva 0,003 0,3 0,0009 pojistná HIZ 0, ,042 1,1 kn/m Zatížení desky od skladby podlahy: tl. [m] g [kn/m³] g [kn/m²] podlahová stěrka 0,012 0,014 0,0002 betonová mazanina 0, ,35 pojistná HIZ 0, ,16 minirální plsť 0,050 0,4 0,02 separační vrstva 0,6 kn/m A. ZATÍŽENÍ STŘEŠNÍ DESKY stálé: char. h. [kn/m²] γ M návrh. h. [kn/m²] vlastní tíha desky 0,3. 25 = 7,5 1,35 10,13 skladby střechy 1,1 1,5 8,6 11,63 proměnné: char. h. [kn/m²] γ M návrh. h. [kn/m²] zatížení sněhem 0,6 1,5 0,9 9,2 12,53 *zatížení sněhem: s = μ. s k. c t. c e = 0,8. 0, B. ZATÍŽENÍ STROPNÍ DESKY stálé: char. h. [kn/m²] γ M návrh. h. [kn/m²] vlastní tíha desky 0,3. 25 = 7,5 1,35 10,13 skladba podlahy 0,6 0,8 8,1 10,93 proměnné: char. h. [kn/m²] γ M návrh. h. [kn/m²] užitné zatížení 3,0 1,5 4,5 12,1 15,43 C. ZATÍŽENÍ PRŮVLAKU POD STŘEŠNÍ DESKOU stálé: char. h. [kn/m] γ M návrh. h. [kn/m] vlastní tíha průvlaku 0,4. 0,7. 25 = 7,01,35 9,45 zatížení deskou 8,6. 6 = 51,6 69,6 58,6 79,05 proměnné: char. h. [kn/m] γ M návrh. h. [kn/m] zatížení sněhem 0,6. 6 = 3,6 1,5 5,4 67,8 84,5

58 D. ZATÍŽENÍ PRŮVLAKU POD STROPNÍ DESKOU stálé: char. h. [kn/m] γ M návrh. h. [kn/m] vlastní tíha průvlaku 0,4. 0,7. 25 = 7,01,35 9,45 zatížení deskou 8,1. 6 = 48,6 65,6 55,6 75,1 proměnné: char. h. [kn/m] γ M návrh. h. [kn/m] užitné zatížení 3,0. 6 = 18,0 1,5 27,0 79,6 110,2 E. ZATÍŽENÍ SLOUPU POD STŘEŠNÍ DESKOU stálé: char. h. [kn] γ M návrh. h. [kn] vlastní tíha sloupu 0,4. 0,4. 3,6. 25 = 12,8 1,35 17,3 zatížení průvlakem 58,6. 8 = 468,8 632,9 481,6 650,2 proměnné: char. h. [kn] γ M návrh. h. [kn] zatížení sněhem 3,6. 8 = 28,8 1,5 43,2 497,6 693,4 F. ZATÍŽENÍ SLOUPU POD STŘOPNÍ DESKOU stálé: char. h. [kn] γ M návrh. h. [kn] vlastní tíha sloupu 0,4. 0,4. 3,6. 25 = 12,8 1,35 17,3 zatížení průvlakem 55,6. 8 = 444,8 600,5 457,6 617,8 proměnné: char. h. [kn/m²] γ M návrh. h. [kn/m²] zatížení sněhem 18,0. 8 = 144 1, ,6 816,6 MATERIÁL: B: C 30/37 f ck = 30 MPa f cd = 30/1,5 = 20 MPa O: S 435 f yk = 435 MPa f yd = 435 /1,15 = 378,3 MPa D.2.1. Ověření působení vody při zvýšené hladině řeky Určení vlastní tíhy konstrukce (na 1 m²): deska: g = 0, = 7,5 kn/m² průvlak: g = 0,7. 0, = 7 kn/m² sloup : 0,4². 3,2. 25 = 12,8 2,05 kn/m² = 16,55 kn/m² = kg/m² síla získaná tíhou kce v 1 patře: F n = 0, MPa pro 3 patra: F 1 = 0, MPa Hladina řeky při záplavách vystoupá o 4,5 m. m = 4, = kg F 2 = 0, MPa F 2 > F 1 H. ZATÍŽENÍ SLOUPU NAD ZÁKLADOVOU PATKOU stálé: g k = 603, , ,6 = 1 702,4 kn g d = , ,4 = 2 346,0 kn

59 D.2.2. Posouzení sloupu na tlak λ = 12 / b λ = 12 / 0,4 λ = 22,17 λ 30 VYHOVUJE N Sd = 2 346,0 kn N Sd = 0,8. f yk + f yd m N Sd = 0,8. A s. f yk + A s. f yd A c =( N Sd 0,8. b². f cd ) / f yd A c = (2 346,0 0,8. 0,4² ³) / 378,3. 10³ A c = 0, m² = m² 8 pruty ø32 A s = 0, m² OVĚŘENÍ: 0,003. A c A s 0,08. A c 0, ,8 0, , VYHOVUJE N Rd = 0,8. 0,4² ³ + 0, ³ N Rd = 3 062,5 kn N Rd > N Sd VYHOVUJE

60

61

62

63

64 Informační centrum s galerií Bakalářská práce LS 2011/2012 Hana Kulová ČÁST D Statická část D.4.1 Geologické poměry

65 E. ČÁST TZB FA ČVUT, 8. SEMESTR, 2011/2012 INFORMAČNÍ CENTRUM PRAHY NA KLÁROVĚ doc. Ing. arch. Akad. arch. Milan Hon Ing. Eva Smažilová HANA KULOVÁ

66 OBSAH E.1 TECHNICKÁ ZPRÁVA E.1.1. CHARAKTERISTIKA E Popis objektu E Dispoziční řešení E Konstrukční systém E.1.2. VZDUCHOTECHNIKA, VĚTRÁNÍ E.1.3. VYTÁPĚNÍ E.1.4. VODOVOD E.1.5. KANALIZACE E.1.6. ELEKTROINSTALACE E.2 VÝPOČTY E.2.1. NÁVRH JEDNOTLIVÝCH PROFILŮ DOMOVNÍCH PŘÍPOJEK E Vzduchotechnika E Vodovod E Kanalizace E.3 VÝKRESOVÁ DOKUMENTACE E.3.1 SITUACE E.3.2 PŮDORYS 1PP E.3.3 PŮDORYS 1NP E.3.4 PŮDORYS 2NP E.1.1 CHARAKTERISTIKA E Popis objektu Navrženým objektem je Informační centrum s galerií a kavárnou v Praze 1 na Malé Straně, v ulici U Železné lávky. Jedná se o dvoupodlažní objekt s 1 podzemním podlažím. Zastavovaný pozemek o výměře m² leží na mírně svažitém terénu (pozemek se svažuje směrem k severu). Přístupová komunikace je vedena podél celé východní strany pozemku a je jednosměrná. Podél ostatních hranic pozemku vedou další komunikace. E Dispoziční řešení Informační centrum je tvořeno dvoupatrovým infocentrem s knihovnou, odkud je umožněn přístup do galerie i kavárny. Galerie je rozdělena na 2 části větší část je umístěna v 1PP, menší část se nachází v 1NP. Kavárna je navržena v 2NP, má i samostatný vstup, zbytek podlaží je určen pro kancelářské prostory. Objekt obsahuje komunikační a technické jádro, kde jsou umístěny výtahy, sociální zařízení a stoupací šachty. V 1PP se nachází veřejné garáže. E Konstrukční systém Konstrukční systém byl navržen jako železobetonový kombinovaný systém (většinou sloupový skelet s několika nosnými stěnami) s monolitickými železobetonovými deskami s průvlaky. Konstrukční výška je v 3,2 m, v garážích 2,5 m. E.1.2. VZDUCHOTECHNIKA Objekt je částečné teplovzdušně vytápěn a větrán pomocí centrální vzduchotechniky. Za tímto účelem bylo navrženo několik vzduchotechnických jednotek pro jednotlivé provozy. Vzduchotechnická jednotka pro větrání garáží je umístěna v 1PP v místnosti (strojovna vzduchotechniky). Vzduch z exteriéru je nasáván přes obvodovou stěnu 1PP a dále je upravován v jednotce. Výtlak vzduchu do vzduchotechnického potrubí probíhá pomocí ventilátoru. Vzduchotechnická jednotka pro větrání galerie je umístěna v 1PP v místnosti (strojovna vzduchotechniky). Tato vzduchotechnická jednotka přivádí vzduch do místností (hala), (galerie), (konferenční místnost) a 1.02 (galerie). Vzduch z exteriéru je nasáván skrz obvodovou stěnu 1PP a dále je upravován v jednotce. Ohřev vzduchu je zajištěn pomocí výměníku tepla, na který je jednotka napojena. Výtlak vzduchu do vzduchotechnického potrubí probíhá pomocí ventilátoru.

67 Vzduchotechnická jednotka pro větrání kavárny je umístěna ve 2NP v místnosti 2.12 (strojovna vzduchotechniky). Tato vzduchotechnická jednotka přivádí vzduch do místnosti 2.03 (kavárna). Vzduch z exteriéru je nasáván nad objektem přes stoupací potrubí a dále je upravován v jednotce. Výtlak vzduchu do vzduchotechnického potrubí probíhá pomocí ventilátoru. Vzduch do interiéru je rozváděn obdélníkovým pozinkovaným nerez přívodním potrubí, které je vedeno rovnoběžně s průvlaky železobetonového skeletu. Odvod vzduchu je zajištěn nasávacími prvky. Jako výdechové a nasávací prvky jsou zvoleny vyústky, které jsou umístěny na spodní části obdélníkového vzduchovodu o rozměrech 200/200. Je navržen cirkulační provoz vzduchotechniky část odsávaného vzduchu je znovu po úpravě použita na vytápění a větrání, část je odváděna přes stoupací potrubí zpět do exteriéru. U požárně dělící konstrukce budou použity požární klapky. Větrání sociálních zařízení probíhá stoupacím potrubím. Je navržen systém podtlakového odsávání vzduchu. Přívod vzduchu je zajištěn přirozeně infiltrací dveřmi, odvod odsávacím potrubím s osazeným ventilátorem. Odvod vzduchu ze sociálních zařízení je navržen přes talířové ventily do samostatného kruhového potrubí (DN150), které je umístěno v podhledu a přes připojovací a stoupací potrubí vyúsťuje nad střechu objektu. Připojovací potrubí obsahuje také automatické zpětné klapky. Ostatní místnosti jsou větrány přirozeně okny nebo infiltrací. E.1.3. VYTÁPĚNÍ Objekt je vytápěn teplovodní nízkoteplotním otopným systémem otopné vody 55 C/45 C. Jako zdroj tepla je navržena předávací stanice napojena přípojkou na veřejný teplovodní řad. Ohřev vody zajišťuje výměník tepla a zásobník vody umístěný v blízkosti předávací stanice (všechna zařízení jsou v místnosti Technická místnost). Otopná soustava je navržena jako dvoutrubková. Mezi jednotlivými podlažími je navrženo stoupací potrubí. Trubní rozvod je veden převážně v podlahách. Otopná tělesa jsou navržena do kanceláře a informačního centra jako desková otopná tělesa, do kavárny jsou navrženy podlahové konvektory. E.1.4. KANALIZACE Odvodnění objektu je provedeno jednotným systémem (přípojka). Kanalizační přípojka DN200 je navržena z plastu. Splašková voda je odváděna přes výstupní šachtu do uliční stoky. Odvodnění ploché střechy je řešeno vnitřním odvodem dešťových vod, které jsou odvedeny také kanalizační přípojkou do stoky. Vnitřní rozvody: připojovací potrubí plastové, vedeno v přizdívce odpadní splaškové potrubí plastové, vedeno v instalační šachtě odpadní dešťové potrubí plastové, vnitřní, vedeno v instalační šachtě větrací potrubí plastové, vyústění nad střechu svodné potrubí plastové, sklon 2%, 4 5 m pod zemí Odpadní potrubí obsahuje čistící tvarovky. Revizní šachta je napojena na stoku. E.1.5. VODOVOD Přípojka vnitřního vodovodu je napojena na veřejný vodovodní řad DN100 v hloubce navrtávacího pasu ze strany navrtávkou potrubím DN25. Přípojka je na vodovodní řad navrtána v ulici Na Železné lávce. Přípojka je vedena v nezamrzne hloubce do objektu, kde je v 1PP v místnosti (technická místnost) umístěn hlavní uzávěr vody a vodoměrná soustava. Přípravu teplé vody pro celý objekt zabezpečuje centrálně předávací stanice (viz 3. Vytápění) umístěný v místnosti (technická místnost), kde se nachází i akumulační zásobník teplé vody. Potrubí je navrženo z plastu (polyethylen), je izolováno po celé své délce. Je navrženo i cirkulační potrubí teplé vody. Vedení užitkové vody je navrženo jako systém ležatých rozvodů vedených v podhledu, místy v přizdívce. V objektu je navržena jedna šachta pro 3 stoupací potrubí pro studenou, teplou a cirkulační teplou vodu. Dimenzování trubních rozvodů: ležaté rozvody plastové potrubí DN25, zn. SPUR stoupací rozvody plastové potrubí DN25, zn. SPUR připojovací rozvody plastové potrubí DN20, zn. SPUR Požární vodovod se nenavrhuje, v ulici Na Železné lávce je uliční hydrant. E.1.6. ELEKTROROZVODY Objekt je napojen na stávající sítě nízkého napětí vedoucí v chodníku podél ulice Kosárkovo nábřeží. Ve výšce 300mm nad přípojkou je umístěna výstražná fólie. Přípojková skříň s elektroměrem a hlavním domovním jističem se nachází v technické části 1PP v místnosti (technická místnost).
