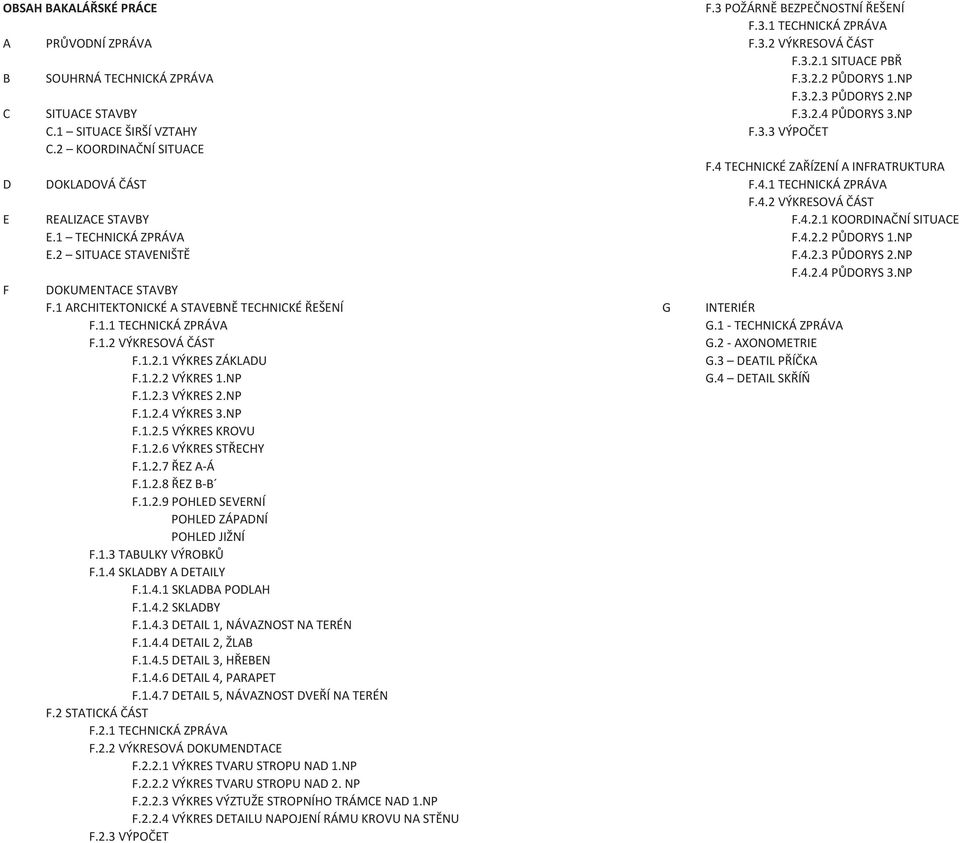

11 OBSAH BAKALÁŘSKÉ PRÁCE A B C D E F PRŮVODNÍ ZPRÁVA SOUHRNÁ TECHNICKÁ ZPRÁVA SITUACE STAVBY C.1 SITUACE ŠIRŠÍ VZTAHY C.2 KOORDINAČNÍ SITUACE DOKLADOVÁ ČÁST REALIZACE STAVBY E.1 TECHNICKÁ ZPRÁVA E.2 SITUACE STAVENIŠTĚ DOKUMENTACE STAVBY F.1 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ F.1.1 TECHNICKÁ ZPRÁVA F.1.2 VÝKRESOVÁ ČÁST F VÝKRES ZÁKLADU F VÝKRES 1.NP F VÝKRES 2.NP F VÝKRES 3.NP F VÝKRES KROVU F VÝKRES STŘECHY F ŘEZ A-Á F ŘEZ B-B F POHLED SEVERNÍ POHLED ZÁPADNÍ POHLED JIŽNÍ F.1.3 TABULKY VÝROBKŮ F.1.4 SKLADBY A DETAILY F SKLADBA PODLAH F SKLADBY F DETAIL 1, NÁVAZNOST NA TERÉN F DETAIL 2, ŽLAB F DETAIL 3, HŘEBEN F DETAIL 4, PARAPET F DETAIL 5, NÁVAZNOST DVEŘÍ NA TERÉN F.2 STATICKÁ ČÁST F.2.1 TECHNICKÁ ZPRÁVA F.2.2 VÝKRESOVÁ DOKUMENDTACE F VÝKRES TVARU STROPU NAD 1.NP F VÝKRES TVARU STROPU NAD 2. NP F VÝKRES VÝZTUŽE STROPNÍHO TRÁMCE NAD 1.NP F VÝKRES DETAILU NAPOJENÍ RÁMU KROVU NA STĚNU F.2.3 VÝPOČET G F.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ F.3.1 TECHNICKÁ ZPRÁVA F.3.2 VÝKRESOVÁ ČÁST F SITUACE PBŘ F PŮDORYS 1.NP F PŮDORYS 2.NP F PŮDORYS 3.NP F.3.3 VÝPOČET F.4 TECHNICKÉ ZAŘÍZENÍ A INFRATRUKTURA F.4.1 TECHNICKÁ ZPRÁVA F.4.2 VÝKRESOVÁ ČÁST F KOORDINAČNÍ SITUACE F PŮDORYS 1.NP F PŮDORYS 2.NP F PŮDORYS 3.NP INTERIÉR G.1 - TECHNICKÁ ZPRÁVA G.2 - AXONOMETRIE G.3 DEATIL PŘÍČKA G.4 DETAIL SKŘÍŇ

12 A. PRŮVODNÍ ZPRÁVA OBSAH A.1 IDENTIFIKAČNÍ ÚDAJE A.2 ÚDAJE O ÚZEMÍ A.3 ÚDAJE O STAVEBNÍM OBJEKTU VYPRACOVAL JIŘÍ MOŠNER

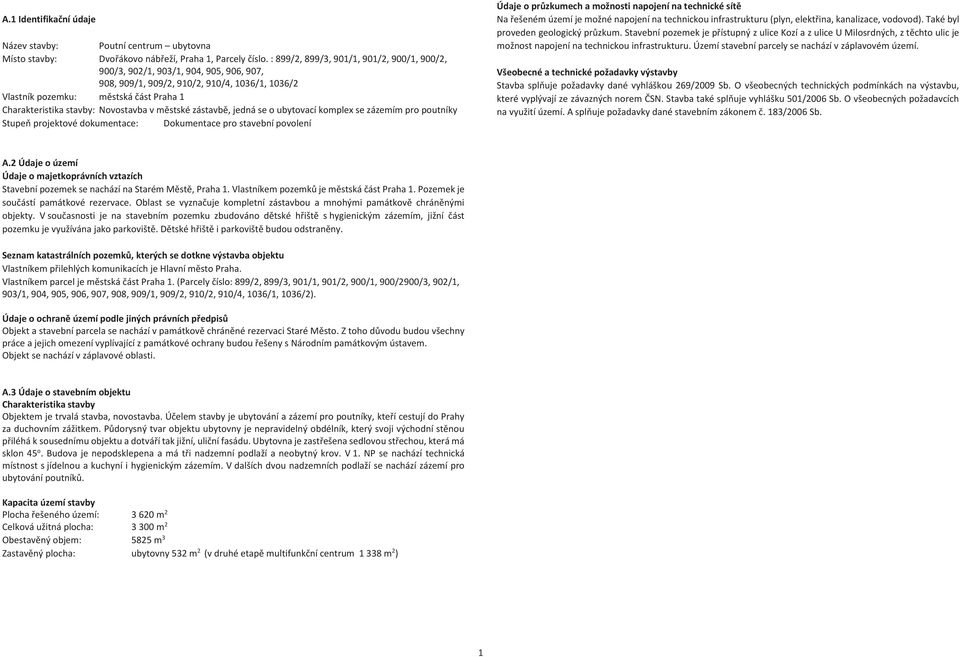

13 A.1 Identifikační údaje Název stavby: Poutní centrum ubytovna Místo stavby: Dvořákovo nábřeží, Praha 1, Parcely číslo. : 899/2, 899/3, 901/1, 901/2, 900/1, 900/2, 900/3, 902/1, 903/1, 904, 905, 906, 907, 908, 909/1, 909/2, 910/2, 910/4, 1036/1, 1036/2 Vlastník pozemku: městská část Praha 1 Charakteristika stavby: Novostavba v městské zástavbě, jedná se o ubytovací komplex se zázemím pro poutníky Stupeň projektové dokumentace: Dokumentace pro stavební povolení Údaje o průzkumech a možnosti napojení na technické sítě Na řešeném území je možné napojení na technickou infrastrukturu (plyn, elektřina, kanalizace, vodovod). Také byl proveden geologický průzkum. Stavební pozemek je přístupný z ulice Kozí a z ulice U Milosrdných, z těchto ulic je možnost napojení na technickou infrastrukturu. Území stavební parcely se nachází v záplavovém území. Všeobecné a technické požadavky výstavby Stavba splňuje požadavky dané vyhláškou 269/2009 Sb. O všeobecných technických podmínkách na výstavbu, které vyplývají ze závazných norem ČSN. Stavba také splňuje vyhlášku 501/2006 Sb. O všeobecných požadavcích na využití území. A splňuje požadavky dané stavebním zákonem č. 183/2006 Sb. A.2 Údaje o území Údaje o majetkoprávních vztazích Stavební pozemek se nachází na Starém Městě, Praha 1. Vlastníkem pozemků je městská část Praha 1. Pozemek je součástí památkové rezervace. Oblast se vyznačuje kompletní zástavbou a mnohými památkově chráněnými objekty. V současnosti je na stavebním pozemku zbudováno dětské hřiště s hygienickým zázemím, jižní část pozemku je využívána jako parkoviště. Dětské hřiště i parkoviště budou odstraněny. Seznam katastrálních pozemků, kterých se dotkne výstavba objektu Vlastníkem přilehlých komunikacích je Hlavní město Praha. Vlastníkem parcel je městská část Praha 1. (Parcely číslo: 899/2, 899/3, 901/1, 901/2, 900/1, 900/2900/3, 902/1, 903/1, 904, 905, 906, 907, 908, 909/1, 909/2, 910/2, 910/4, 1036/1, 1036/2). Údaje o ochraně území podle jiných právních předpisů Objekt a stavební parcela se nachází v památkově chráněné rezervaci Staré Město. Z toho důvodu budou všechny práce a jejich omezení vyplívající z památkové ochrany budou řešeny s Národním památkovým ústavem. Objekt se nachází v záplavové oblasti. A.3 Údaje o stavebním objektu Charakteristika stavby Objektem je trvalá stavba, novostavba. Účelem stavby je ubytování a zázemí pro poutníky, kteří cestují do Prahy za duchovním zážitkem. Půdorysný tvar objektu ubytovny je nepravidelný obdélník, který svoji východní stěnou přiléhá k sousednímu objektu a dotváří tak jižní, uliční fasádu. Ubytovna je zastřešena sedlovou střechou, která má sklon 45 o. Budova je nepodsklepena a má tři nadzemní podlaží a neobytný krov. V 1. NP se nachází technická místnost s jídelnou a kuchyní i hygienickým zázemím. V dalších dvou nadzemních podlaží se nachází zázemí pro ubytování poutníků. Kapacita území stavby Plocha řešeného území: m 2 Celková užitná plocha: m 2 Obestavěný objem: 5825 m 3 Zastavěný plocha: ubytovny 532 m 2 (v druhé etapě multifunkční centrum m 2 ) 1

14 B. SOUHRNÁ TECHNICKÁ ZPRÁVA OBSAH B.1 POPIS ÚZEMÍ STAVBY B.2 CELKOVÝ POPIS STAVBY B.3 ZÁSADY ORGANIZACE VÝSTAVBY VYPRACOVAL JIŘÍ MOŠNER

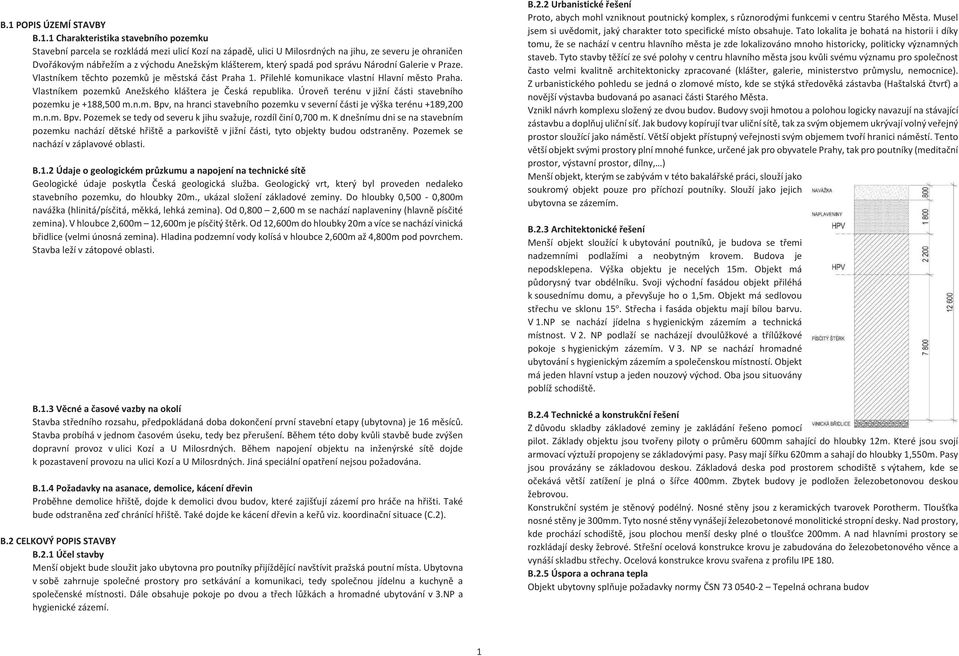

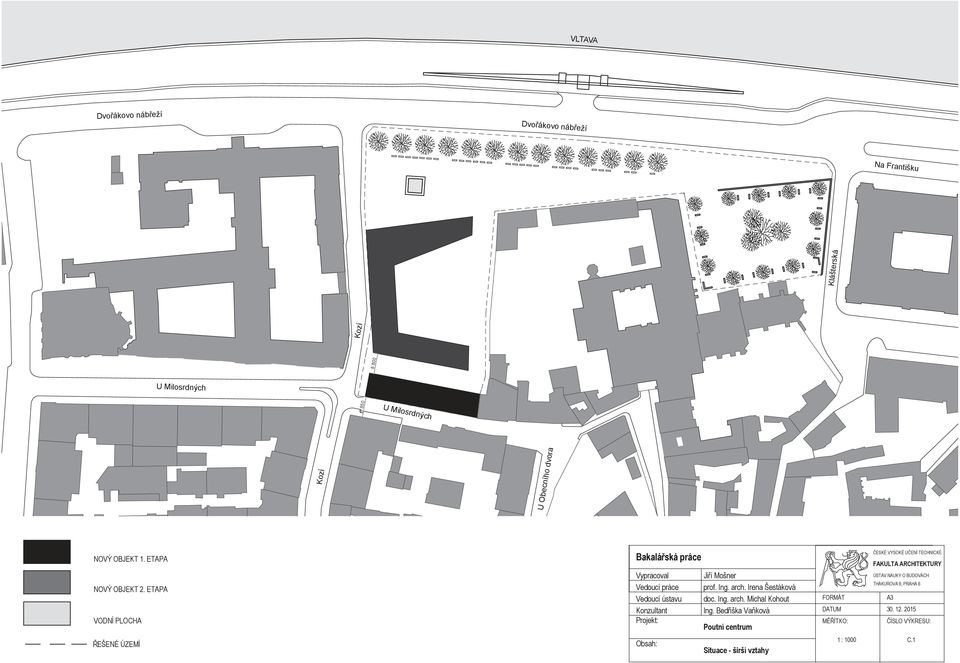

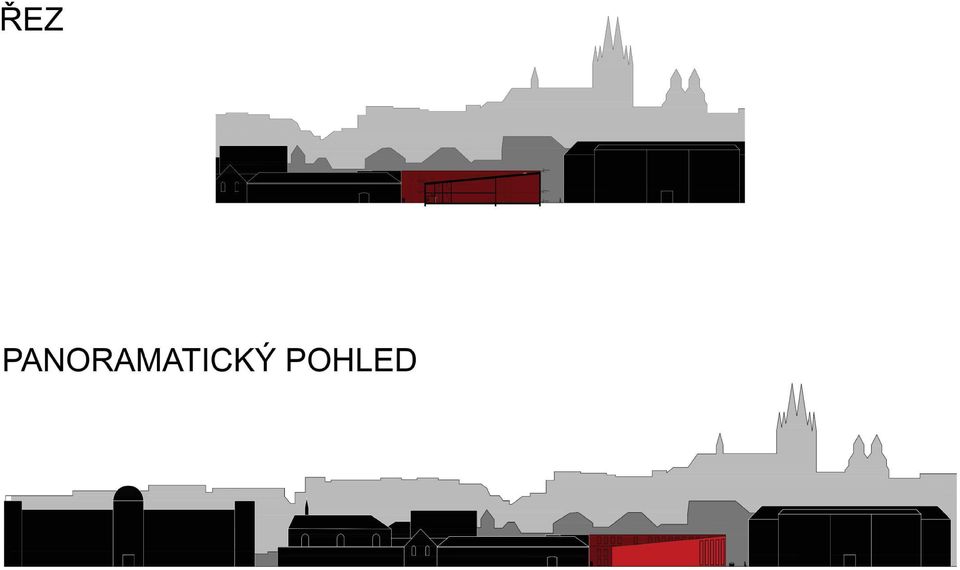

15 B.1 POPIS ÚZEMÍ STAVBY B.1.1 Charakteristika stavebního pozemku Stavební parcela se rozkládá mezi ulicí Kozí na západě, ulici U Milosrdných na jihu, ze severu je ohraničen Dvořákovým nábřežím a z východu Anežským klášterem, který spadá pod správu Národní Galerie v Praze. Vlastníkem těchto pozemků je městská část Praha 1. Přilehlé komunikace vlastní Hlavní město Praha. Vlastníkem pozemků Anežského kláštera je Česká republika. Úroveň terénu v jižní části stavebního pozemku je +188,500 m.n.m. Bpv, na hranci stavebního pozemku v severní části je výška terénu +189,200 m.n.m. Bpv. Pozemek se tedy od severu k jihu svažuje, rozdíl činí 0,700 m. K dnešnímu dni se na stavebním pozemku nachází dětské hřiště a parkoviště v jižní části, tyto objekty budou odstraněny. Pozemek se nachází v záplavové oblasti. B.1.2 Údaje o geologickém průzkumu a napojení na technické sítě Geologické údaje poskytla Česká geologická služba. Geologický vrt, který byl proveden nedaleko stavebního pozemku, do hloubky 20m., ukázal složení základové zeminy. Do hloubky 0,500-0,800m navážka (hlinitá/písčitá, měkká, lehká zemina). Od 0,800 2,600 m se nachází naplaveniny (hlavně písčité zemina). V hloubce 2,600m 12,600m je písčitý štěrk. Od 12,600m do hloubky 20m a více se nachází vinická břidlice (velmi únosná zemina). Hladina podzemní vody kolísá v hloubce 2,600m až 4,800m pod povrchem. Stavba leží v zátopové oblasti. B.1.3 Věcné a časové vazby na okolí Stavba středního rozsahu, předpokládaná doba dokončení první stavební etapy (ubytovna) je 16 měsíců. Stavba probíhá v jednom časovém úseku, tedy bez přerušení. Během této doby kvůli stavbě bude zvýšen dopravní provoz v ulici Kozí a U Milosrdných. Během napojení objektu na inženýrské sítě dojde k pozastavení provozu na ulici Kozí a U Milosrdných. Jiná speciální opatření nejsou požadována. B.1.4 Požadavky na asanace, demolice, kácení dřevin Proběhne demolice hřiště, dojde k demolici dvou budov, které zajišťují zázemí pro hráče na hřišti. Také bude odstraněna zeď chránící hřiště. Také dojde ke kácení dřevin a keřů viz. koordinační situace (C.2). B.2 CELKOVÝ POPIS STAVBY B.2.1 Účel stavby Menší objekt bude sloužit jako ubytovna pro poutníky přijíždějící navštívit pražská poutní místa. Ubytovna v sobě zahrnuje společné prostory pro setkávání a komunikaci, tedy společnou jídelnu a kuchyně a společenské místnosti. Dále obsahuje pokoje po dvou a třech lůžkách a hromadné ubytování v 3.NP a hygienické zázemí. B.2.2 Urbanistické řešení Proto, abych mohl vzniknout poutnický komplex, s různorodými funkcemi v centru Starého Města. Musel jsem si uvědomit, jaký charakter toto specifické místo obsahuje. Tato lokalita je bohatá na historii i díky tomu, že se nachází v centru hlavního města je zde lokalizováno mnoho historicky, politicky významných staveb. Tyto stavby těžící ze své polohy v centru hlavního města jsou kvůli svému významu pro společnost často velmi kvalitně architektonicky zpracované (klášter, galerie, ministerstvo průmyslu, nemocnice). Z urbanistického pohledu se jedná o zlomové místo, kde se stýká středověká zástavba (Haštalská čtvrť) a novější výstavba budovaná po asanaci části Starého Města. Vznikl návrh komplexu složený ze dvou budov. Budovy svoji hmotou a polohou logicky navazují na stávající zástavbu a doplňuj uliční síť. Jak budovy kopírují tvar uliční sítě, tak za svým objemem ukrývají volný veřejný prostor sloužící jako náměstí. Větší objekt přístupný veřejnosti svým objemem tvoří hranici náměstí. Tento větší objekt svými prostory plní mnohé funkce, určené jak pro obyvatele Prahy, tak pro poutníky (meditační prostor, výstavní prostor, dílny, ) Menší objekt, kterým se zabývám v této bakalářské práci, slouží jako soukromý objekt pouze pro příchozí poutníky. Slouží jako jejich ubytovna se zázemím. B.2.3 Architektonické řešení Menší objekt sloužící k ubytování poutníků, je budova se třemi nadzemními podlažími a neobytným krovem. Budova je nepodsklepena. Výška objektu je necelých 15m. Objekt má půdorysný tvar obdélníku. Svoji východní fasádou objekt přiléhá k sousednímu domu, a převyšuje ho o 1,5m. Objekt má sedlovou střechu ve sklonu 15 o. Střecha i fasáda objektu mají bílou barvu. V 1.NP se nachází jídelna s hygienickým zázemím a technická místnost. V 2. NP podlaží se nacházejí dvoulůžkové a třílůžkové pokoje s hygienickým zázemím. V 3. NP se nachází hromadné ubytování s hygienickým zázemím a společenskou místností. Objekt má jeden hlavní vstup a jeden nouzový východ. Oba jsou situovány poblíž schodiště. B.2.4 Technické a konstrukční řešení Z důvodu skladby základové zeminy je zakládání řešeno pomocí pilot. Základy objektu jsou tvořeny piloty o průměru 600mm sahající do hloubky 12m. Které jsou svojí armovací výztuží propojeny se základovými pasy. Pasy mají šířku 620mm a sahají do hloubky 1,550m. Pasy jsou provázány se základovou deskou. Základová deska pod prostorem schodiště s výtahem, kde se očekává větší zatížení je plná o šířce 400mm. Zbytek budovy je podložen železobetonovou deskou žebrovou. Konstrukční systém je stěnový podélný. Nosné stěny jsou z keramických tvarovek Porotherm. Tloušťka nosné stěny je 300mm. Tyto nosné stěny vynášejí železobetonové monolitické stropní desky. Nad prostory, kde prochází schodiště, jsou plochou menší desky plné o tloušťce 200mm. A nad hlavními prostory se rozkládají desky žebrové. Střešní ocelová konstrukce krovu je zabudována do železobetonového věnce a vynáší skladbu střechy. Ocelová konstrukce krovu svařena z profilu. B.2.5 Úspora a ochrana tepla Objekt ubytovny splňuje požadavky normy ČSN Tepelná ochrana budov 1

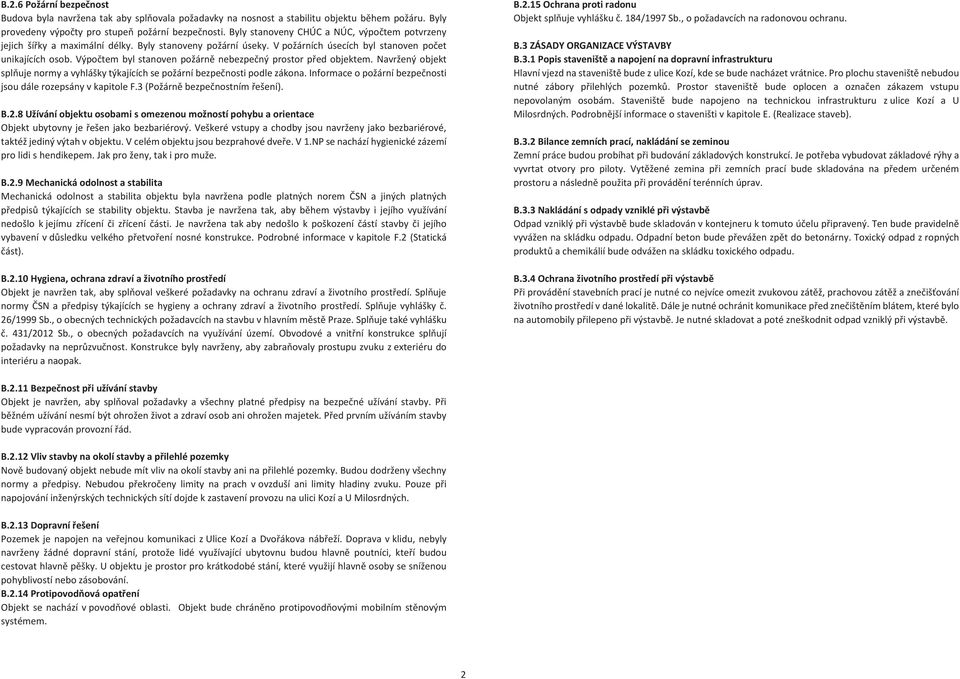

16 B.2.6 Požární bezpečnost Budova byla navržena tak aby splňovala požadavky na nosnost a stabilitu objektu během požáru. Byly provedeny výpočty pro stupeň požární bezpečnosti. Byly stanoveny CHÚC a NÚC, výpočtem potvrzeny jejich šířky a maximální délky. Byly stanoveny požární úseky. V požárních úsecích byl stanoven počet unikajících osob. Výpočtem byl stanoven požárně nebezpečný prostor před objektem. Navržený objekt splňuje normy a vyhlášky týkajících se požární bezpečnosti podle zákona. Informace o požární bezpečnosti jsou dále rozepsány v kapitole F.3 (Požárně bezpečnostním řešení). B.2.8 Užívání objektu osobami s omezenou možností pohybu a orientace Objekt ubytovny je řešen jako bezbariérový. Veškeré vstupy a chodby jsou navrženy jako bezbariérové, taktéž jediný výtah v objektu. V celém objektu jsou bezprahové dveře. V 1.NP se nachází hygienické zázemí pro lidi s hendikepem. Jak pro ženy, tak i pro muže. B.2.9 Mechanická odolnost a stabilita Mechanická odolnost a stabilita objektu byla navržena podle platných norem ČSN a jiných platných předpisů týkajících se stability objektu. Stavba je navržena tak, aby během výstavby i jejího využívání nedošlo k jejímu zřícení či zřícení části. Je navržena tak aby nedošlo k poškození částí stavby či jejího vybavení v důsledku velkého přetvoření nosné konstrukce. Podrobné informace v kapitole F.2 (Statická část). B.2.10 Hygiena, ochrana zdraví a životního prostředí Objekt je navržen tak, aby splňoval veškeré požadavky na ochranu zdraví a životního prostředí. Splňuje normy ČSN a předpisy týkajících se hygieny a ochrany zdraví a životního prostředí. Splňuje vyhlášky č. 26/1999 Sb., o obecných technických požadavcích na stavbu v hlavním městě Praze. Splňuje také vyhlášku č. 431/2012 Sb., o obecných požadavcích na využívání území. Obvodové a vnitřní konstrukce splňují požadavky na neprůzvučnost. Konstrukce byly navrženy, aby zabraňovaly prostupu zvuku z exteriéru do interiéru a naopak. B.2.15 Ochrana proti radonu Objekt splňuje vyhlášku č. 184/1997 Sb., o požadavcích na radonovou ochranu. B.3 ZÁSADY ORGANIZACE VÝSTAVBY B.3.1 Popis staveniště a napojení na dopravní infrastrukturu Hlavní vjezd na staveniště bude z ulice Kozí, kde se bude nacházet vrátnice. Pro plochu staveniště nebudou nutné zábory přilehlých pozemků. Prostor staveniště bude oplocen a označen zákazem vstupu nepovolaným osobám. Staveniště bude napojeno na technickou infrastrukturu z ulice Kozí a U Milosrdných. Podrobnější informace o staveništi v kapitole E. (Realizace staveb). B.3.2 Bilance zemních prací, nakládání se zeminou Zemní práce budou probíhat při budování základových konstrukcí. Je potřeba vybudovat základové rýhy a vyvrtat otvory pro piloty. Vytěžené zemina při zemních prací bude skladována na předem určeném prostoru a následně použita při provádění terénních úprav. B.3.3 Nakládání s odpady vzniklé při výstavbě Odpad vzniklý při výstavbě bude skladován v kontejneru k tomuto účelu připravený. Ten bude pravidelně vyvážen na skládku odpadu. Odpadní beton bude převážen zpět do betonárny. Toxický odpad z ropných produktů a chemikálií bude odvážen na skládku toxického odpadu. B.3.4 Ochrana životního prostředí při výstavbě Při provádění stavebních prací je nutné co nejvíce omezit zvukovou zátěž, prachovou zátěž a znečišťování životního prostředí v dané lokalitě. Dále je nutné ochránit komunikace před znečištěním blátem, které bylo na automobily přilepeno při výstavbě. Je nutné skladovat a poté zneškodnit odpad vzniklý při výstavbě. B.2.11 Bezpečnost při užívání stavby Objekt je navržen, aby splňoval požadavky a všechny platné předpisy na bezpečné užívání stavby. Při běžném užívání nesmí být ohrožen život a zdraví osob ani ohrožen majetek. Před prvním užíváním stavby bude vypracován provozní řád. B.2.12 Vliv stavby na okolí stavby a přilehlé pozemky Nově budovaný objekt nebude mít vliv na okolí stavby ani na přilehlé pozemky. Budou dodrženy všechny normy a předpisy. Nebudou překročeny limity na prach v ovzduší ani limity hladiny zvuku. Pouze při napojování inženýrských technických sítí dojde k zastavení provozu na ulici Kozí a U Milosrdných. B.2.13 Dopravní řešení Pozemek je napojen na veřejnou komunikaci z Ulice Kozí a Dvořákova nábřeží. Doprava v klidu, nebyly navrženy žádné dopravní stání, protože lidé využívající ubytovnu budou hlavně poutníci, kteří budou cestovat hlavně pěšky. U objektu je prostor pro krátkodobé stání, které využijí hlavně osoby se sníženou pohyblivostí nebo zásobování. B.2.14 Protipovodňová opatření Objekt se nachází v povodňové oblasti. Objekt bude chráněno protipovodňovými mobilním stěnovým systémem. 2

17 !! "#$#% &# /E'*1?#*166 )*+,-+,.)*/01*23/$2,!"#$%!&!"' ;/0D236! "#$%##$& #$%## $%#'!( <5 41 ;61. BC01 :+16/6.-'.; = )0+DE5*+. C*&*/,:F* 0??>>> 2#?

18 %!"#!"!"#!" - $" &' (!!&, $ $ &)' "'"!) &$*)$$+" &$+"+'!& &" "'$ &'"( '). '" / '). '), 0 $ 1 $ 2 && P11 Q#C#Q#" : ;<8=7>45?7; ;<8=7>@AB69= 8CD=:B6CB 58E;FBG JK>)8LC;5 458M#CN#657I#5;C6-;AB?F89? <87#CN#657I#)J7I6:8I8=B CN#";<KJLF66OF89? *)$ ') )G, ',&!"#$ %!& (' "'$& &$'2 &0 ##,!'G HA6IG G #

19 D. DOKLADOVÁ ČÁST OBSAH D.1 PROHLÁŠENÍ BAKALÁŘE D.2 PRŮVODNÍ LIST D.3 ZÁDÁNÍ STATICKÉ ČÁSTI D.4 ZADÁNÍ ČÁSTI REALIZACE STAVEB D.5 ZADÁNÍ ČÁSTI TZB

20

21

22

23 E. REALIZACE STAVEB OBSAH E.1 TECHNICKÁ ZPRÁVA E.1.1 ZÁKLADNÍ ÚDAJE O STAVBĚ E.1.2 POSTUP VÝSTAVBY E.1.3 VYMEZOVACÍ PODMÍNKY PRO ZÁKLÁDÁNÍ E.1.4 NÁVRH KONSTRUKČNĚ VÝROBNÍHO SYSTMU E.1.5 POMOCNÉ KONSTRUKCE E.1.6 NÁVRH ZVEDACÍHO PROSTŘEDKU E.1.7 BEZPEČNOST PRÁCE E.1.8 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ E.2 VÝKRES SITUACE STAVENIŠTĚ VYPRACOVAL JIŘÍ MOŠNER KONZULTANT ING. MICHAL PÁNEK

24 E1.TECHNICKÁ ZPRÁVA E.1.1 Základní údaje o stavbě Parcela se nachází v severní části Starého města na Praze 1. Na Františku. Parcela je ohraničena ulicemi, Dvořákovo nábřeží a Kozí. Plocha parcely je m 2. Na parcele je navržen ubytovací komplex s občanskou vybaveností, Ubytovna, která je zpracovávána v první části výstavby a kterou se zabývám v bakalářské práci. Ubytovna slouží výhradně pro ubytování a stravování poutníků. Další budovou je objekt sloužící hlavně ke společenskému vyžití. Komplex se skládá ze dvou samostatných objektů. Plošně menší objekt (510m 2. ) navržený jako ubytování pro poutníky, je tří podlažní objekt s krovem bez podzemních podlaží. V 1. NP se nachází technická místnost, recepce, společná jídelna s kuchyní. V dalších dvou podlažích se nachází ubytovací prostory pro poutníky a hygienické zázemí. V krovu pod střechou jsou umístěny pohony vzduchotechnických jednotek. Konstrukční systém je podélný, stěnový. Nosný stěnový systém je zděný z tvárnic Porotherm, který vynáší železobetonovou stropní konstrukci. Objekt má šikmou, sedlovou střechu. Plošně vetší druhý objekt. (1337 m 2 ), určena především k setkávání a ke kulturním akcím pro veřejnost. Dvoupodlažní objekt s jedním podzemním podlažím kde je umístěna vzduchotechnika a technická zázemí. V prvním nadzemním podlaží se nachází prostory občanské vybavenosti (meditační prostor, divadlo, šatny, výstavní prostor, obchod). V druhém nadzemním podlaží se nachází přednáškové a společenské místnosti. E.1.2 Postup výstavby Parcela se nachází v severní části Starého města v Praze. Na Františku. Ohraničena ulicemi, Dvořákovo nábřeží a Kozí. Správní oblast Praha 1. Rozloha parcely m 2. Hrubá spodní stavba. Nejprve proběhne demolice a odstranění nepoužitelného materiálu viz. výkres staveniště (E.2). Potom dojde k sejmutí ornice do hloubky cca 40 cm. Ornice bude uložena na předem vymezené místo viz. výkres staveniště (E.2). Základové rýhy budou ze severní strany a uprostřed objektu zajištěny svahováním. Na obvodu z jihu, a východu, jsou v blízkosti hranice stavebního pozemku, tedy bude použito záporové roubení, použity na něj budou ocelové U profily vyplněny dřevěnými fošnami. Ocelové U profily budou do země beraněny. Po rozmístění konstrukce roubení, se budou moci budovat základové rýhy, které slouží pro tvorbu základu a pro položení technických sítí. Rýhy se budují za pomoci rypadla a současně se mezi beraněné U profily vkládají dřevěné fošny, které tvoří záporové bednění. Po dobudování základových rýh, proběhne výstavba vrtaných pilot. Piloty budou umístěny až do hloubky 12m pod úroveň terénu. Souběžně proběhne výstavba plotu a zařízení staveniště. Po dokončení předešlých prací dojde k budování základových konstrukcí. Nejprve budou rozmístěny armované koše pro piloty a armované sítě pro desky. Piloty budou zality betonem C 20/25. Armované koše budou vybaveny vázací výztuží pro napojení armatur pro základové pasy a desky. Po dokončení prací na pilotách a jejich dostatečnému ztvrdnutí, se začne s budováním bednění pro základové pasy, se základovou deskou. Také se bude řešit potrubí pro TZI. Bude položena armovací výztuž, ta se prováže s výztuží vyčnívající z pilot. U částí stavby, kde je použito záporové bednění, bude na armovací síť proveden postřik torkretem. Na torkret bude následně upevněna hydroizolace izolace 2x asfaltový pás a tepelná izolace XPS 160 mm. E.1.3 Před zalitím betonem budou zajištěny prostupy konstrukcí. Pak se položí bednění a začne se s betonáží. Po betonáži se položí hydroizolace. Hrubá vrchní stavba. Nejprve začne práce na nosné stěně z keramických tvarovek porotherm tl. 300mm. Souběžně s prací probíhá stavba lešení. Při zdění keramickými tvarovkami se dodržují technologické přestávky. Při zdění se průběžně nad otvory zasazují okenní a dveřní překlady. Na nosné stěně se vybudují železobetonové věnce a železobetonového žebrového stropu. K tomuto stavebnímu pochodu je třeba zajistit bednění, rozmístit armovací výztuž a v předem stanovených záběrech vybetonovat stropní konstrukci. Při stavbě bednění zajistit výtahové a TZB prostupy stropní konstrukcí. V posledním nadzemním podlaží vybudovat žb. věnec, do kterého bude zabudována ocelová nosná konstrukce střechy. Poté proběhne zastřešení objektu. Navržené I profily, které tvoří nosné ocelové rámce krovu. Ocelový krov dále využívá ocelové vazné trámy a ocelové krokve I profilu. Na ocelový krov se následně přimontují úhelníky spojující skladbu střechy s krovem. Hrubé vnitřní konstrukce. Do objektu budou osazena okna a dveře. Okna a dveře jsou kotvena hliníkovými profily do stěnové konstrukce. Okenní zasklení tvoří termoizolační trojsklo. Budou zbudovány příčky. V objektu jsou použity dva druhy příček, sádrokartonové, keramické (porotherm). Ve dveřních otvorech u keramických příček budou použity překlady firmy Porotherm. Dojde taky k vybudování instalačních jader a instalačních předstěn. Začne se s budováním rozvodných sítí TZB (plyn, voda, vnitřní kanalizace, vytápění). Po dokončení těchto prací se vybudují hrubé podlahy, zatím bez povrchové úpravy. Vnější povrchové úpravy. Začne se na střeše, kde se začnou osazovat klempířské prvky (na střeše zaatikové žlaby, svody, okapničky), proběhne oplechování střešních oken a parapetních říms. Následně dojde k přiložení tepelné izolace k základovým pasům (XPS 160 mm), jako ochrana XPS se použije geotextílie a nopová folie. Potom dojde k zateplení obvodových stěn, pomocí minerální tepelné izolace tl. 160 mm. Současně se položí minerální tepelná izolace do stropní konstrukce. Po zateplení objektu dojde k nahození omítky a tvorbě povrchové úpravy fasády. Dokončovací práce. V interiéru dojde k tvorbě malby, omítek, obkladů, podhledů. Dojde k osazení oken a dveří. Dokončení TZB prvků, dokončení povrchové úpravy podlah. Kompletace zámečnických a truhlářských prací. Jako poslední proběhnou terénní úpravy u objektu, tvorba exteriérových pochozích ploch navazující na objekt. Vymezovací podmínky pro zakládání a zemní práce Objekt má jedno podzemní podlaží. Základová spára se nachází v hloubce -1,550 m (+- 0,000 = +188,500 m. nad mořem Bpv. Hladina podzemní vody kolísá v hloubce -2,600 až -4,800 m. Nutno odvodnit jámu čerpadly. V úrovni základové spáry se jedná o nesoudržnou zeminu (písčité jíly a naplaveniny do hloubky 2,600 m) Těžitelnost- jedná se o 2. třídu těžitelnosti, rozpojitelné rýčem, nakladačem Soudržnost- v úrovni základové spáry se nachází vrstva písčitých jílu, z toho plyne, že zemina je nesoudržná. 1

25 E.1.4 Návrh konstrukčně výrobního systému TE hrubé vrchní stavby pro svislé konstrukce a vodorovné konstrukce Sled dílčích činností pro provedení konstrukcí Železobetonová stropní deska Stavební pochod Konstrukce Stavební stroje a zařízení Montáž bednění a prvků Lešení, žebřík Věžovitý jeřáb Montáž výztuže po prutech Věžový jeřáb Betonáž Věžový jeřáb, bádie Tvrdnutí a tuhnutí betonu, technologická přestávka pro odbednění Odbednění padacích hlav Lešení, žebřík Tvrdnutí betonu, zajištění únosnost a stability Odstranění stojek Věžový jeřáb Stěnová konstrukce Stavební pochod Konstrukce Stavební stroje a zařízení Montáž lešení Lešení, žebřík Věžový jeřáb Zdění stěny Technologické přestávky Odstranění lešení Věžový jeřáb E.1.6 výztuže. Ocel se dopraví na stavbu nákladním vozidlem a zde se bude skladovat na skládce. Bednění pro betonování je přivezeno na skládku nákladním automobilem. Zde se skladuje na skládce. A skládá se na místě k tomu určenému. Toto místo slouží také k čištění. Velké prvky bude na místo použití přepravovat jeřáb. Pro betonování stropní desky, je navrženo bednění PERI BEAMDECK s padací hlavou. Použita betonářská deska Spruce, tl. 21 mm rozměry desky 2500 x 500 mm. Stojky s křížovou hlavou rozmístěny po 2m v pravidelné síti. mezi nimi jsou stojky s přímou hlavou. Navržení zvedacího prostředku Jeřáb přepravuje palety cihelných tvárníc na konstrukce stěn, beton a ocelovou výztuž na stropní desky. Výztuž v balících max. po 1000 kg. Hmotnost palety cihel 1270 kg Objem bádie 0,5m 3, vlastní tíha 300 kg Hmotnost betonu 2500 kg/m 3 Celková hmotnost břemene = 1650 kg nutný poloměr jeřábu pro manipulaci 30,5 m Přepravovaný prvek Hmotnost (t) Maximální vzdálenost (m) Stěnové bednění 1,0 30,5 Bednění stropních desek 0,5 28 Svazek výztuže 1,0 28 Bádie s betonovou směsí 1,65 30,5 Paleta cihel porotherm 1,27 29 Lešení Alifix-nejtěžší prvek 0,09 28 Prefabrikované chodiště 2,5 24 Nejtěžším přepravovaným prvkem je prefabrikované schodiště 2500 kg na rameni 24m. Navrhuju jeřáb 90 EC-B6. E.1.5 Pomocné konstrukce Prvky pro zdění Pro zdění použito lešení Alfix. Na stavbu budou dováženy tvárníce Porotherm na paletách o váze kg. Na jedné paletě je 80 kusů tvárnic Porotherm. Rozměr prvku d- š-v (mm) = 247x300x238. Palety budou přiváženy na staveniště nákladním automobilem. Budou skladovány na skládce. Na jedno podlaží pro nosné kce. bude potřeba cca 71 palet. Rozměr europalety 1200x800 d-š (mm). Prvky pro betonování Betonování využijeme pro základové pasy a stropní desky. Beton se bude dopravovat z nejbližší betonárny (Praha Kačerov). Přesné složení betonu navrhne statik. Betonová směs se na stavbu vozí automixy. Směs musí být použita ihned po příjezdu. Ocelová výztuž bude dodávána v předepsaných délkách. Rozměry výztuže podle statické dokumentace, kterou vyhotoví statik. Každý kus označen, aby nedocházelo k záměně 2

26 3

27 E.1.7 Rizika a zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci a posouzení potřeby vypracování plánu bezpečnosti práce. Práce na staveništi se musíme řídit podle zákona č. 309/2005 Sb. a nařízením vlády č. 362/2005 Sb. a č. 591/2006 Sb. E.1.8 Ochrana životního prostředí během výstavby Nakládání s odpady. Na stavbě bude umístěn kontejner, kde se vyhazuje odpad, ten se pravidelně vyváží na skládku. Nepoužitý beton se odváží spět do betonárny. Toxický odpad bude odvážen do k likvidaci do specializovaných skládek. Zajistíme hranice staveniště a zabráníme tak pohybu nepovolaných osob. K tomu účelu slouží ohrazení nebo oplocení do výšky 2m. Znečišťování ovzduší výfukovými plyny a prachem. Na stavbě budou použity stroje a vozidla, které produkují výfukové plyny a škodliviny v daném množství, které určují dané předpisy a vyhlášky. Vstupy na staveniště musí být označeny zákazem vstupu nepovolaných osob. Značení musí být umístěno na viditelných místech a musí být viděno i za snížené viditelnosti. Povinností je zajistit dopravní značení na staveništi. U vjezdu na staveniště bude značen zákaz vjezdu nepovolaným vozidlům. Ochrana vody a půdního fondu. Nesmí docházet k úniku jedovatých látek do zeminy a do vody (např. ropnými látkami). Pohonné hmoty budou skladovány na neprosákavém podkladu. Místa kde se doplňují pohonné hmoty, budou také vybaveny neprosákavým podkladem. Povinností je zajistit bezpečnost ochranných pásem veřejných rozvodu TZB. Tyto rozvody jsou umístěny v přilehajících ulicí Kozí a U Milosrdných a jejich ochranná pásma nezasahují do staveniště. Zvláštní předpis na osvětlení při osvětlení komunikací a při osvětlení prací probíhající v noci. Speciální předpisy týkající se výkopových prací. Práce ve výkopu můžou probíhat pouze, je-li výkop zabezpečen proti sesuvu. Podél hrany výkopu bude vybudováno zábradlí, které zabraňuje pádu do výkopu. Ve výkopu musí být navržen bezpečný sestup a výstup. Ve vzdálenosti 0,5m od výkopu nesmí být hrana výkopu zatěžována, hrozí sesunutí. Ochrana proti znečištění komunikací. Každé vozidlo opouštějící areál musí být očištěno od bahna a nánosu. Ochrana před hlukem a vibracemi. Hlučné práce budou probíhat od 7h do 19h, z důvodu ochrany nemocnice na protější ulici. Nesmíme narušit noční klid, v této době nesmíme překročit hranici 30dB (zákon o ochraně veřejného zdraví č. 258/2000 Sb.). Musíme zajistit, aby hluk ze stavby byl co možno nejmenší. Proto preferujeme tiché motory. S nízkou hladinou hlučnosti. Měření 2m od fasády před nejbližším domovním objektem musí být menší než 65 db. Stroje, materiály, vozidla neohrozí zdraví a život dělníkům. Práce se stroji a materiály provádí pouze k tomuto účelu školení zaměstnanci stavební firmy. Jeřáb se pohybuje svým ramenem pouze po prostoru staveniště. Pracovníci musí být proškoleni k práci na staveništi a musí nosit bezpečností pomůcky (ochranná přilba, reflexivní vesta atd.) Zajistí se hrany ve výškách, kde by hrozil pád. Při zhoršení větrných podmínek se práce zastaví. V průběhu stavby je nutno dodržovat čistotu na staveništi. Automobily a technika opouštějící staveniště musí být očištěna od ornice, aby nedocházelo k znečištění dopravní infrastruktury. Vypracování plánu bezpečnosti práce. Koordinátor bezpečnosti práce vypracuje tento plán. Podle 15 zákona č.309/2006 Sb. A to za podmínky doba trvajících prací je více než 30 pracovních dnů a za tu dobu na stavbě pracovat více než 20 fyzických osob po dobu delší než jeden pracovní den. 4

28 +0,700 Kozí LEGENDA S01 S02 S10 NOVÝ OBJEKT 1. ETAPA VÝSTAVBY NOVÝ OBJEKT 2. ETAPA VÝSTAVBY NEŘEŠÍ SE HLAVNÍ VSTUP ÚNIKOVÝ VÝCHOD STAVEBNÍ OBJEKTY S01 BOURACÍ PRÁCE S02 HRUBÉ TERENÍ ÚPRAVY S03 POUTNÍ KOMPLEX, UBYTOVNA/JÍDELNA S04 POUTNÍ KOMPLEX, CENTRUM S05 KANALIZAČNÍ PŘÍPOJKA S06 VODOVODNÍ PŘÍPOJKA S07 ELEKTRICKÁ PŘÍPOJKA S08 PLYNOVÁ PŘÍPOJKA S09 POCHOZÍ PLOCHA +0,550 DOČASNÁ KOMUNIKACE VEŘEJNÉ ROZVODNÉ SÍTĚ KANALIZACE S01 S01 VODOVOD ELETŘINA PLYNOVOD SPRCHA ŠATNA DENNÍ MÍSTNOST KANCELÁŘ VRÁTNÍCE ULOŽENÍ ORNICE KANALIZAČNÍ PŘÍPOJKA VODOVODNÍ PŘÍPOJKA ELEKTRICKÁ PŘÍPOJKA PLYNOVÁ PŘÍPOJKA S01 HRANICE POZEMKU BOURANÉ OBJEKTY OPLOCENÍ STAVENIŠTĚ SKLAD VÝZTUŽE S04 SKLAD TVAROVEK POROTHERM KACENÝ STROM X WC SKLAD BEDNĚNÍ JEŘÁB LIEBHERR 71EC - B NAVRHOVANÁ VELKOFORMÁTOVÁ DLAŽBA S02 S10 MONTÁŽNÍ PROSTOR BEDNĚNÍ NAVRHOVANÁ DLAŽBA Z ŽULOVÝCH KOSTEK PROSTOR POHYBU JEŘÁBU MIMO STAVENIŠTĚ 28,5 m MAXIMÁLNÍ ZATÍŽENÍ 2,5t S03 +-0, ,000 = + 188,500 m. n. m. Bpv U Milosrdných Bakalářská práce Vypracoval Vedoucí práce Vedoucí ústavu Konzultant Projekt: Jiří Mošner prof. Ing. arch. Irena Šestáková doc. Ing. arch. Michal Kohout Ing. Michal Pánek Poutní centrum - ubytovna FORMÁT DATUM MĚŘÍTKO: ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA ARCHITEKTURY ÚSTAV NAUKY O BUDOVÁCH THÁKUROVA 9, PRAHA 6 A ČÍSLO VÝKRESU: Obsah: Situace staveniště 1 : 250 E.2

29 F. DOKUMENTACE STAVBY F.1 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ OBSAH F.1.1 TECHNICKÁ ZPRÁVA F.1.2 VÝKRESOVÁ ČÁST F VÝKRES ZÁKLADU F VÝKRES 1.NP F VÝKRES 2.NP F VÝKRES 3.NP F VÝKRES KROVU F VÝKRES STŘECHY F ŘEZ A-Á F ŘEZ B-B F POHLED SEVERNÍ, POHLED ZÁPADNÍ, POHLED JIŽNÍ F.1.3 TABULKY VÝROBKŮ F.1.4 SKLADBY A DETAILY F SKLADBA PODLAH F SKLADBA PLÁŠTĚ F DETAIL 1, NÁVAZNOST NA TERÉN F DETAIL 2, ŽLAB F DETAIL 3, HŘEBEN F DETAIL 4, PARAPET F DETAIL 5, NÁVAZNOST DVEŘÍ NA TERÉN VYPRACOVAL JIŘÍ MOŠNER KONZULTANT ING. BEDŘIŠKA VAŇKOVÁ

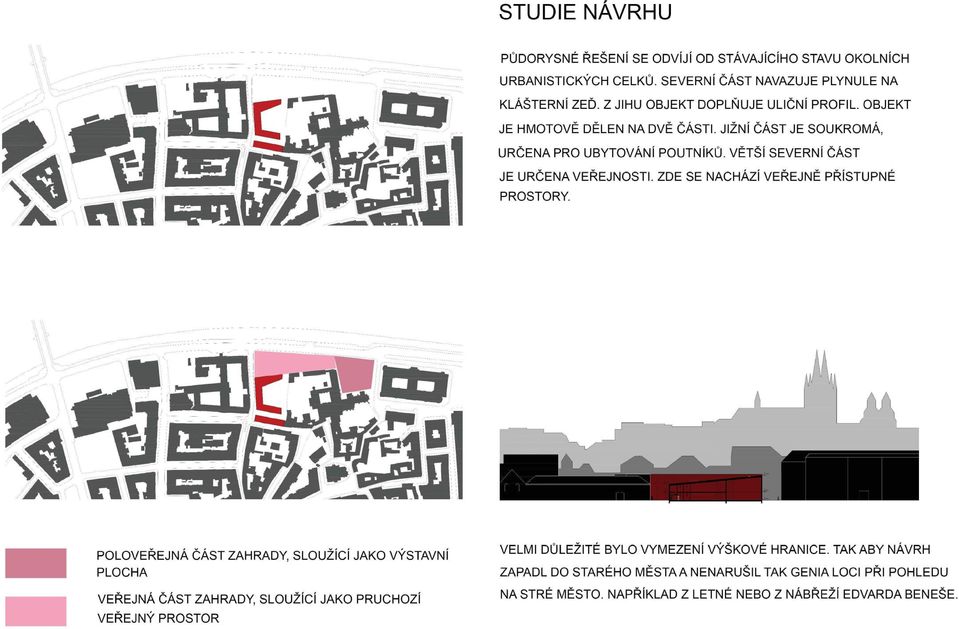

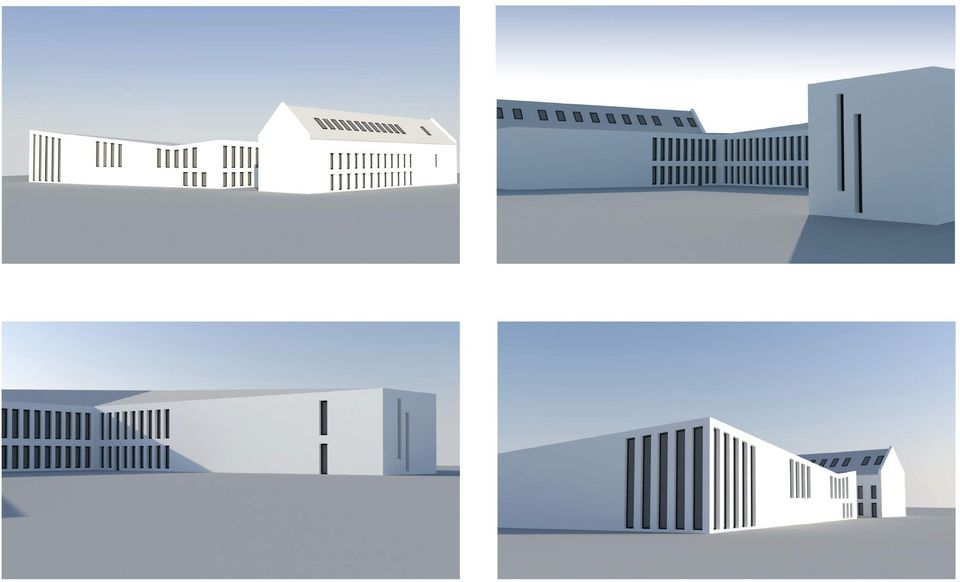

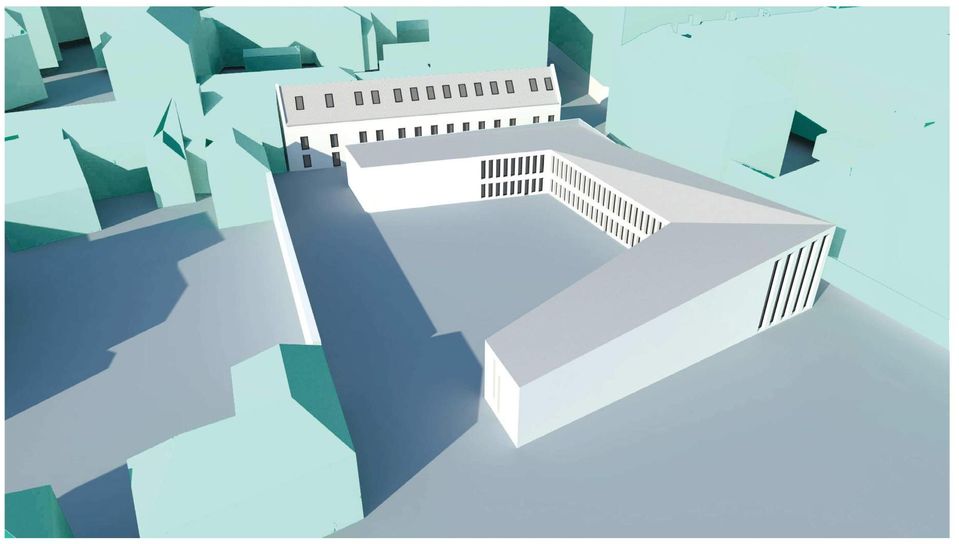

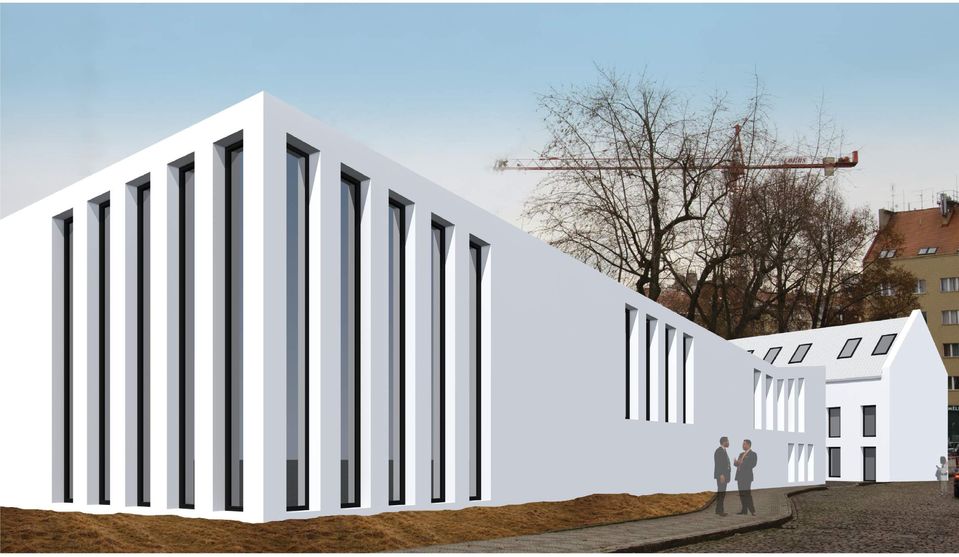

30 F.1.1 TECHNICKÁ ZPRÁVA Charakteristika objektu Objekt ubytovny je jednou ze dvou budov komplexu, který je navrhovaný pro poutníky, kteří cestují do Prahy za duchovním zážitkem. Objekt ubytovny slouží k ubytování a k stravování poutníků. Objekt je navržen na Starém Městě, pod správou městské části Praha 1. Stavební parcela se rozkládá mezi ulicemi Kozí, U Milosrdných a Dvořákovým nábřežím z východní strany k parcele přiléhá Anežský klášter. Stavba ubytovny se rozkládá na půdorysném rozměru o stranách 51 x 51,87 x 10,33 x 10,38 m. Architektonické řešení Objekt ubytovny svoji východní stranou přiléhá k sousednímu domu a mírně ho převyšuje. Objekt je navržen tak, aby svoji formou a vzhledem reagoval na svou funkci a zároveň bral ohledy na okolní zástavu a urbanismus místa. Primární uživatelé jsou poutníci, většinou věřící lidé, kteří přichází do Prahy za duchovním zážitkem. Z tohoto důvodu, jsem zvolil bílou barvu fasády i střechy a tvarem hmoty nevytvářím nesrozumitelné tvary, ale snažím používat elementární tvary, které mají v návštěvnících navodit pocit srozumitelnosti a porozumění s místem. Bílá barva objektu má evokovat mír, čistotu a dobro ve světě, což jsou hodnoty, kterými se křesťané reprezentují. Také je to barva vedoucí ke klidu a k rozjímání. Urbanistické řešení Abych mohl vzniknout poutnický komplex, s různorodými funkcemi v centru Starého Města. Musel jsem si uvědomit, jaký charakter toto specifické místo obsahuje. Tato lokalita je bohatá na historii i díky tomu, že se nachází v centru hlavního města je zde lokalizováno mnoho historicky, politicky významných staveb. Tyto stavby těžící ze své polohy v centru hlavního města jsou kvůli svému významu pro společnost často velmi kvalitně architektonicky zpracované (klášter, galerie, ministerstvo průmyslu, nemocnice). Z urbanistického pohledu se jedná o zlomové místo, kde se stýká středověká zástavba (Haštalská čtvrť) a novější výstavba budovaná po asanaci části Starého Města. Vznikl návrh komplexu složený ze dvou budov. Budovy svoji hmotou a polohou logicky navazují na stávající zástavbu a doplňuj uliční síť. Jak budovy kopírují tvar uliční sítě, tak za svým objemem ukrývají volný veřejný prostor sloužící jako náměstí. Větší objekt přístupný veřejnosti svým objemem tvoří hranici náměstí. Tento větší objekt svými prostory plní mnohé funkce, určené jak pro obyvatele Prahy, tak i pro poutníky (meditační prostor, výstavní prostor, dílny, ) Menší objekt, kterým se zabývám v této bakalářské práci, slouží jako soukromý objekt pouze pro příchozí poutníky. Slouží jako jejich ubytovna se zázemím. Fasáda objektu Fasáda objektu je členěna obdélníkovými okenními otvory. Okna ve všech podlažích mají stejný rozměr a černou barvu rámů. Tato barva je pak v kontrastu s celoplošnou bílou omítkou, která tvoří pohledovou vrstvu domu. Celkový výraz domu doplňuje střecha, která má pohledovou vrstvu tvořenou z titanzinkových šablon, taktéž bílé barvy. Návrh a kapacita stavby Plocha řešeného území: m 2 Celková užitná plocha: m 2 Obestavěný objem: 5825 m 3 Zastavěný plocha: ubytovny 532 m 2 ( multifunkční centrum m 2 ) Dispoziční řešení Výška objektu je necelých 15m. Objekt ubytovny tvoří tři nadzemní podlaží a neobytný krov. Krov musí být přístupný k revizi a kontrole stavu, přístupy do krovu, jsou umístěny v obou prostorách schodiště v 3.NP, jedná se o výsuvné žebříkové schodiště u stropu. Objekt je nepodsklepen. V 1.NP se nachází technická místnost, společná jídelna, společná kuchyně, hygienická zázemí a recepce. V 2. NP se nachází ubytovací jednotky po dvou a třech lůžkách, hygienická zázemí, úklidová místnost a společenská místnost. Pokoje sloužící k ubytování jsou propojeny ve středu objektu chodbou. V 3.NP je navrženo hromadné ubytování, hygienická zázemí, kuchyňka a společenská místnost. V prostoru schodiště na východní straně budovy je požární evakuační výtah, který splňuje podmínky bezbariérového pohybu. Před hlavním vstupem do ubytovny je v 1.NP navrženo zádveří, a teprve potom se vstupuje do recepce. Konstrukční a technické řešení Stavební řešení Objekt ubytovny je navržen jako podélný stěnový systém, který v příčném směru vyztužují tři výztužné stěny. Nosné zdi objektu jsou z keramických tvárnic porothrem, na ně bude položena tepelná izolace a venkovní omítka. Tloušťka nosného zdiva porotherm je 300mm. Stropní desky jsou provedeny monoliticky z železobetonu. Část objektu má stropní desky žebrové (tl. 70mm), část objektu nad prostory schodišť jsou plné jednosměrně pnuté desky (tl. 200mm). Konstrukční výšky 1.NP 4 030mm, 2.NP 3 500mm, 3.NP 4 020mm. Objekt zastřešen sedlovou střechou, úhel sklonu Zemní práce Nejprve dojde k vytyčení stavby. Vytyčení stavby provede geodet. Poté dojde k odebrání ornice do hloubky 40cm. Ornice bude uložena na předem určeném místě na staveništi, (viz. výkres situace staveniště E.2) v pozdější části stavby bude použita k terénním úpravám. Založení objektu Na základě geologického průzkumu a základových podmínek stavebního pozemku. Jsou navrženy piloty o průměru 600mm, které jsou vetknuty do zpevněného podloží v hloubce 12m pod povrchem. Piloty jsou armováním provázány se základovými pasy v hloubce 1,55m pod terénem. Na nich jsou uloženy základové desky, které jsou v prostorech schodiště, kde se očekává větší zatížení, plné o tl. 400mm, pod větší částí objektu jsou navrženy základové desky žebrové. Hydroizolace základu je provedena ze dvou na sobě položených asfaltových pasech. Základová spára se nachází nad HPV. Pod výtahovou šachtou je navržen prostup pro dojez výtahu. Těžký obvodový plášť Nosnou část tvoří keramické tvárnice porotherm o tl. 300mm. Tyto tvárníce se uzavřou na vnější straně omítkou, aby zdivo nebylo průvzdušné. Pak se na nosnou část, pomocí hmoždinek, přikotví tepelná izolace z minerálních vláken FASROCK tl.170mm. Na ni se nanese venkovní omítka o tl. 10mm. Celková tloušťka skladby je 490mm. Viz. skladba S1. Na styku východní stěny se sousedním objektem, je navržena skladba pouze z nosných tvarovek porothrem o tl. 300mm a dilatační spáru tl. 80mm vyplňuje tepelná izolace XPS. Viz skladba S3. Vnitřní omítka je tlustá 10mm vyrobena firmou CEMIX. 1

31 Horizontální nosná konstrukce Horizontální nosné konstrukce jsou tvořeny plnými a žebrovými železobetonovými deskami. Které jsou vyráběny monoliticky, přímo na stavbě. Všechny desky jsou pnuté v jednom směru. Deska plná má tloušťku 200mm. Deska žebrová má tloušťku 70mm a je po každých 2,3m podepírána žebrem o tl. 150mm a výšce 380mm. Na konstrukce je použit beton C 20/25. Střešní plášť Navržená sedlová střecha má sklon 45 o. Střešní plášť je vynášen ocelovou konstrukcí krovu, který je zabudován do železobetonového věnce, který zastává funkci pozednice a je armováním propojen s obvodovou stěnou. Na ocelový krov, jsou ocelovými kotvami připojeny nosné dřevěné latě 40/60mm, které plní funkci vaznic. Mezi latěmi je vložena minerální izolace, minerální izolace je také vložena mezi části ocelového krovu. Na latích jsou připevněny kontralatě, na kterých je budováno bednění. Bednění slouží k připevnění titanzinkové falcované šindele Prefa. Viz. skladba ST1. Schodiště a výtahová šachta V objektu se nachází dvoje prefabrikované schodiště. Tří ramenné schodiště se nachází ve východní části budovy. Dvouramenné schodiště v západní části budovy. Obě schodiště spojují přízemí s oběma nadzemními podlažími. V objektu je v prostoru východního schodiště umístěna výtahová šachta. Výtah splňuje podmínky pro přepravu pohybově hendikepovaných osob. Jedná se o požární evakuační výtah. Dělící konstrukce V objektu jsou navrženy příčkové konstrukce z keramických tvarovek porotherm o tl. 150mm, tl.200mm. V 3.NP je navržena příčka montovaná ze sádrokartonových desek a kostrou z hliníkových profilů tl. 115mm (viz. G interiér). Navrženy jsou také skleněné příčky Glass-tech. Vliv objektu a jeho užívání na životní prostředí a řešení jeho ochrany Objekt nemá negativní dopad na životní prostředí Radonová ochrana V oblasti stavební parcely byl naměřen středně vysoká radiační index. Což podle požadavků ČSN Ochrana staveb proti radonu, budova musí být chráněna proti radonu. Za dostačující opatření se považuje navržená hydroizolace, ze dvou modifikovaných natavitelných asfaltových pásu PARAFOL SOLO S, které jsou odolné vůči radonu. Všechny prostupy budou provedeny plynotěsně. Dopravní řešení Objekt ubytovny je pro cestovatele dosažitelný různými dopravními prostředky. Poutníci mohou přijet na kole, a to cyklostezkou, která vede Dvořákovým nábřežím. Nebo mohou přicestovat autobusovým MHD, zastávka Na Františku je necelých 100m od objektu. U objektu je navržen prostor pro krátkodobé stání. Automobily, které využijí krátkodobého parkování, mají přístup z ulice Kozí. Tento prostor se využije hlavně pro zásobování a přepravu osob s hendikepem. Je zřejmé, že objekt je přístupný pěším. Doprava v klidu. Nejsou navržena žádná stálá automobilová stání. Očekává se, že návštěvníci budou poutníci, pro které je důležité krom vytyčeného cíle i samotné putování za tímto cílem. Dodržení obecných požadavků na výstavbu Objekt splňuje podmínky dané vyhláškou 26/1999 Sb. O obecných technických požadavcích na výstavbu. A splňuje i podmínky dané zákonem č. 183/2006 stavební zákon. Podhledy V objektu jsou navrženy sádrokartonové podhledy, kotveny jsou do hliníkových roštů, které se připevňují ke stropní konstrukci. Všechno dle pokynů výrobce Rigips. V prostoru jídelny je nainstalován podhled segmentový, který slouží jako designový prvek, a záměrně poodhaluje spodní část žebrového stropu a zakrývá tu část, kde jsou vedeny instalace. Podlahy Nášlapné vrstvy v pokojích pro ubytování, v místnostech hromadného ubytování a společenských místností jsou z marmolea. Na povrchy podlah v jídelnách, kuchyních a hygienických zázemí, je použita keramická dlažba. V prostorech CHÚC a technické místnosti je použita epoxidová stěrka. Povrchové úpravy Povrchy stěn jsou omítané stěrkovou omítkou. Výjimku tvoří technická místnost, která nemá povrchovou úpravu a hygienická zázemí, u kterých jsou použité keramické obklady. Výplně otvorů V celém objektu jsou použita okna s hliníkovým rámem vyplněna termoizolačním trojsklem. Druhy oken se liší otvíráním a svými rozměry. Dveře v celém objektu jsou bezprahová. V hliníkovém materiálovém provedení a s hliníkovými zárubněmi. Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Konstrukce stavebního objektu splňují požadavky ČSN Tepelná ochrana budov. Použité izolační materiály splňují kritéria protipožární ochrany. 2

32 A ÚT +-0, HPV 4800 HPV ,550-0, NP +-0, ,250-1,550-1,300-0,750-0,250-1,550-0,250-1, B B -0,250-0,250-1,550-0,750-0,250-1,150-0,750-0,750-0,750-0,750-0,750-0,750-0,750-0,750-0, ,250-1, ,750-0,750-0,750-0,750-0,750-0,250-1,150 D1-0,250-1,550 E D C B A Á -+ 0,000-1,550-0,750-1,150-1, HPV 2600 HPV 4800 Bakalářská práce Vypracoval Jiří Mošner Vedoucí práce prof. Ing. arch. Irena Šestáková Vedoucí ústavu doc. Ing. arch. Michal Kohout Konzultant Ing. Martin Pospíšil, Ph.D. Projekt: Poutní centrum - ubytovna Obsah: Výkres základu ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA ARCHITEKTURY ÚSTAV NAUKY O BUDOVÁCH THÁKUROVA 9, PRAHA 6 FORMÁT DATUM MĚŘÍTKO: ČÍSLO VÝKRESU: F : 50

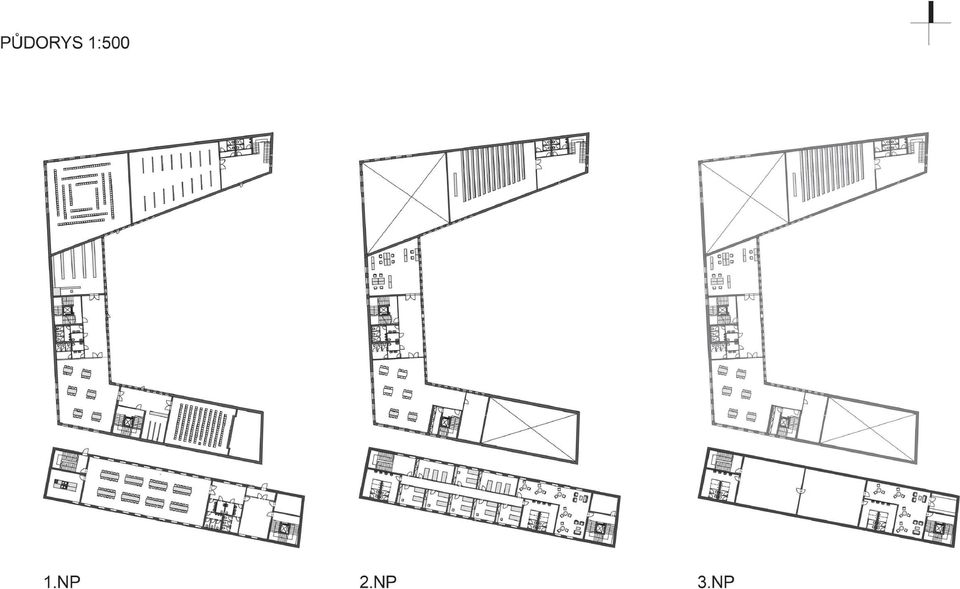

33 KUCHYNĚ P P L L L L L L P A TOALETA (300) (300) (300) (300) (300) (300) (300) (300) (300) (300) (300) ,76 m2 (300) (300) SCHODIŠTĚ ,78 m JÍDELNA/SPOLEČENSKÁ MÍSTNOST ,94 m L P D 04 D 04 KERAMICKÝ OBKLAD B B TOALETA TOALETA L D ,76 m2 3,76 m2 36,85 m IP 24 x 171 x 290 IP 490 O L D D 03 D O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O O2 O2 O2 O2 SEGMENTOVÝ PODHLED PODHLED S.V O2 O (300) (300) (300) (300) (300) (300) (300) (300) (300) (300) (300) (300) (300) O2 O2 O TOALETY ,72 m2 CHODBA ,96 m SDK PODHLED S.V L D D 02 S9 700 L D P D 05 SDK PODHLED S.V SDK PODHLED S.V SDK PODHLED S.V L D 06 IP S9 L D 05 SDK PODHLED S.V D 06 D 06 D SDK PODHLED S.V SDK PODHLED S.V TOALETY ,87 m2 PŘEDSÍŇ ,38 m2 RECEPCE ,18 m2 TECHNICKÁ MÍSTNOST P D 04 D O SDK PODHLED S.V L D L D 02 SDK PODHLED S.V O D 03 D 03 7 x 169 x ,55 m A 6x 169 x KOMÍNOVÉ TĚLESO ø 300mm x 169 x 290 S3 OZN ÚČEL MÍSTNOSTI SCHODIŠTĚ SCHODIŠTĚ TECHNICKÁ MÍSTNOST PŘEDSÍŇ RECEPCE TOALETY TOALETA TOALETA TOALETY CHODBA JÍDELNA/SPOLEČENSKÁ MÍSTNOST KUCHYNĚ Bakalářská práce Vypracoval Vedoucí práce Vedoucí ústavu Konzultant Projekt: Obsah: LEGENDA +- 0,000 = + 188,500 m. n. m. Bpv PLOCHA (m2) 30,82 23,78 18,55 9,38 44,18 13,87 3,76 3,76 13,72 23,96 230,94 36,85 TABULKA MÍSTNOSTÍ 1.NP IP = INSTALAČNÍ PROSTOR NÁŠLAPNÁ VRSTVA EPOXIDOVÁ STĚRKA EPOXIDOVÁ STĚRKA EPOXIDOVÁ STĚRKA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA KERAMICKÁ DLAŽBA S3 = STĚNA PŘILHAJÍCÍ K SOUSEDNÍMU OBJEKTU S7 = MONTOVANÁ PŘÍČKA SDK viz interier detail S9 = MONTOVANÁ PŘÍČKA SCHAFER Jiří Mošner prof. Ing. arch. Irena Šestáková doc. Ing. arch. Michal Kohout Ing. Bedřiška Vaňková Poutní centrum - ubytovna Půdorys 1.NP FORMÁT POVRCH STĚN STĚRKOVÁ OMÍTKA STĚRKOVÁ OMÍTKA STĚRKOVÁ OMÍTKA STĚRKOVÁ OMÍTKA STĚRKOVÁ OMÍTKA KERAMICKÝ OBKLAD KERAMICKÝ OBKLAD KERAMICKÝ OBKLAD KERAMICKÝ OBKLAD STĚRKOVÁ OMÍTKA STĚRKOVÁ OMÍTKA KERAMICKÝ OBKLAD ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA ARCHITEKTURY ÚSTAV NAUKY O BUDOVÁCH THÁKUROVA 9, PRAHA 6 DATUM MĚŘÍTKO: 1 : 50 ČÍSLO VÝKRESU: F POVRCH STROPU SDK + MALBA SDK + MALBA SDK + MALBA SDK + MALBA SDK + MALBA SDK + MALBA SDK + MALBA SEGMENTOVÝ PODHLED SDK + MALBA INSTALAČNÍ PROSTOR KERAMICKÁ TVÁRNICE POROTHERM VÝTAHOVÁ ŠACHTA TEPELNÁ IZOLACE FASROCK TEPELNÁ IZOLACE XPS
