1 2008 SUMMIT DEVELOPMENT, spol. s r.o. SUMMIT DEVELOPMENT

2 Historie úprav Revize Popis změn Datum 1.0 Počáteční revize 23. srpna A IP SET - přidán sys location, možnost povolit/zakázat změnu IP adresy přes UNI table, přizpůsobení SMS pro rozlišení 1024x600. Některé funkce dostupné až po upgrade firmware CPU ver června 2008 SMS_QAM10G_rev2.2 Datum: Strana: 2 of 35

3 OBSAH strana 1 Charakteristika Obecné prvky SMS Základní menu Výběrové menu Stavová lišta Main Radio Nastavení rádia Šifrování rádiového přenosu Zobrazení počtu dní do zablokování zařízení Přehled o stavu Rádia Ethernet Nastavení Ethernet Přehled o stavu Ethernet Ethernet Ext Statistika pro příjem z eth. sítě do eth. modulu Statistika pro vysílání z eth. modulu do eth. sítě Statistika přenosu mezi eth. modulem a DSP Statistika DSP směr rádio UNI Table Set IP IP set Nastavení a omezení IP Nastavení VLAN Nastavení protokolu SNMP Zabezpečení jednotky heslem E Nastavení a stav Diagnostika Scan Spektrální analyzátor Upgrade...33 SMS_QAM10G_rev2.2 Datum: Strana: 3 of 35

4 13 Technická data...34 SMS_QAM10G_rev2.2 Datum: Strana: 4 of 35

5 1 Charakteristika Charakteristika mikrovlnného komunikační zařízení QAM 10G pro volné frekvenční pásmo 10,5 GHz: Využívá vícestavovou dig. modulaci 16QAM (50/100 Mbps) a 4QAM (25/50 Mbps). Podporuje přenosové rychlosti 25, 50 a 100 Mbps v plně duplexním provozu. Rádio umožňuje používat adaptivní modulaci a kódování pomocí nichž zvyšuje citlivost a odolnost zařízení při zhoršených šumových podmínkách v rádiovém komunikačním kanálu. Má kvalitně implementovaný Fast Ethernet 10/100 Mbps v režimech Half nebo Full duplex (s automatickým nebo vlastním nastavením). Spoj 25/50/100 Mbps má čistý využitý výkon 24,5/49/98 Mbps. Má managmentovatelný Ethernet Bridge (VLAN, QoS) a umožňuje sledovat a nastavovat provoz na Ethernet portu (32 statických čítačů MIB). Zařízení je možno doplnit rozhraním E1/G.703 s celkovou přenosovou kapacitou 2,048 Mbit/s (přenos 32 kanálů s rychlostí 64 Kbit/s na jeden kanál). Napájení po Ethernet kabelu do vzdálnosti až 100 m bez nutnosti přivádět napájecí napětí k jednotce dalším samostaným kabelem (dle normy IEEE 802.3af). Podporuje standart IEEE 802.1q VLAN a VLAN double tagging umožňující stavbu virtuální sítě. Podporuje standart IEEE 802.1p VLAN umožňující nastavit 2 výsílací fronty s nastavitelnou mírou priority (zvlášť vhodné pro technologie VOIP). Podporuje řízení toku paketů dle IEEE 802.3x Flow Control umožňující regulaci množství vstupních dat tak, aby nedocházelo v průběhu provozních špiček k zahazování paketů. Zařízení má navíc implementovanou vstupní vyrovnávací paměť (buffer) o velikosti 4096 Kbit pro účely chvilkového přetížení spoje. Kvalitně implementovaná ekvalizace signálu zvyšující kvalitu signálu v pozemním rádiovém komunikačním kanálu. Extrémně nízké časové zpoždění (latency) umožnuje spojovat zařízení do řetězců. Spoj 20, 50 a 100 Mbps má časové zpoždění 12, 6 a 3 us. Vestavěné měření úrovně přijímaného signálu RSSI v rozsahu -80 dbm až -30 dbm s přesností +/- 3 dbm při -60 dbm. Sledování kvality přijímaného sinálu Eb/No [db] a chybovosti BER rádiového provozu. Umožňuje nastavení a sledování pomocí IP protokolu, má implementovaný SNMP protokol (MIB I). Rozšířené nastavení a diagnostika Ethernetu (Auto-Negotiation, Full/Half Duplex, 10/100 Mbps, Broadcast Storm Protection, Link Good, Partner Flow Control, Frame Length Check, rozsáhlá statistika přenosů paketů ) Zařízení podporuje Giant Packet o velikosti 1916 bytů, které využívají některé routry např. Cisco. Zabudovaný spektrální analyzátor pro snadnější zjištění volného kanálu. Možnosti nastavení bezpečnostního hesla pro komunikaci se zařízením (nebo dle rozsahu IP), možnost šifrování rádiového paprsku. Upgrade na vyšší přenosovou rychlost softwarově (zadáním softwarového klíče). Jednotlivé kanály 0,1,2,3 a 7,8,9,10 lze volit softwarově (s možností využití frekv. offsetu). Kvalitní konstrukce antén o průměrech 35, 65, 95 a 120 cm vhodné i pro velmi zarušené prostředí. Držák antény lze instalovat na stožáry o průměru 4,8 cm až 12 cm. Nastavení elevace a azimutu pomocí stavěcích šroubů. Odolná konstrukce (odlitek) pro náročné klimatické podmínky. Pozn: Tento manuál dále slouží k orientaci, nastavení a kontrole stavu zařízení QAM 10G pomocí Summit Management Systému (dále jen SMS) spustitelný pod OS MS Windows 95/98/NT/XP/Vista. SMS_QAM10G_rev2.2 Datum: Strana: 5 of 35

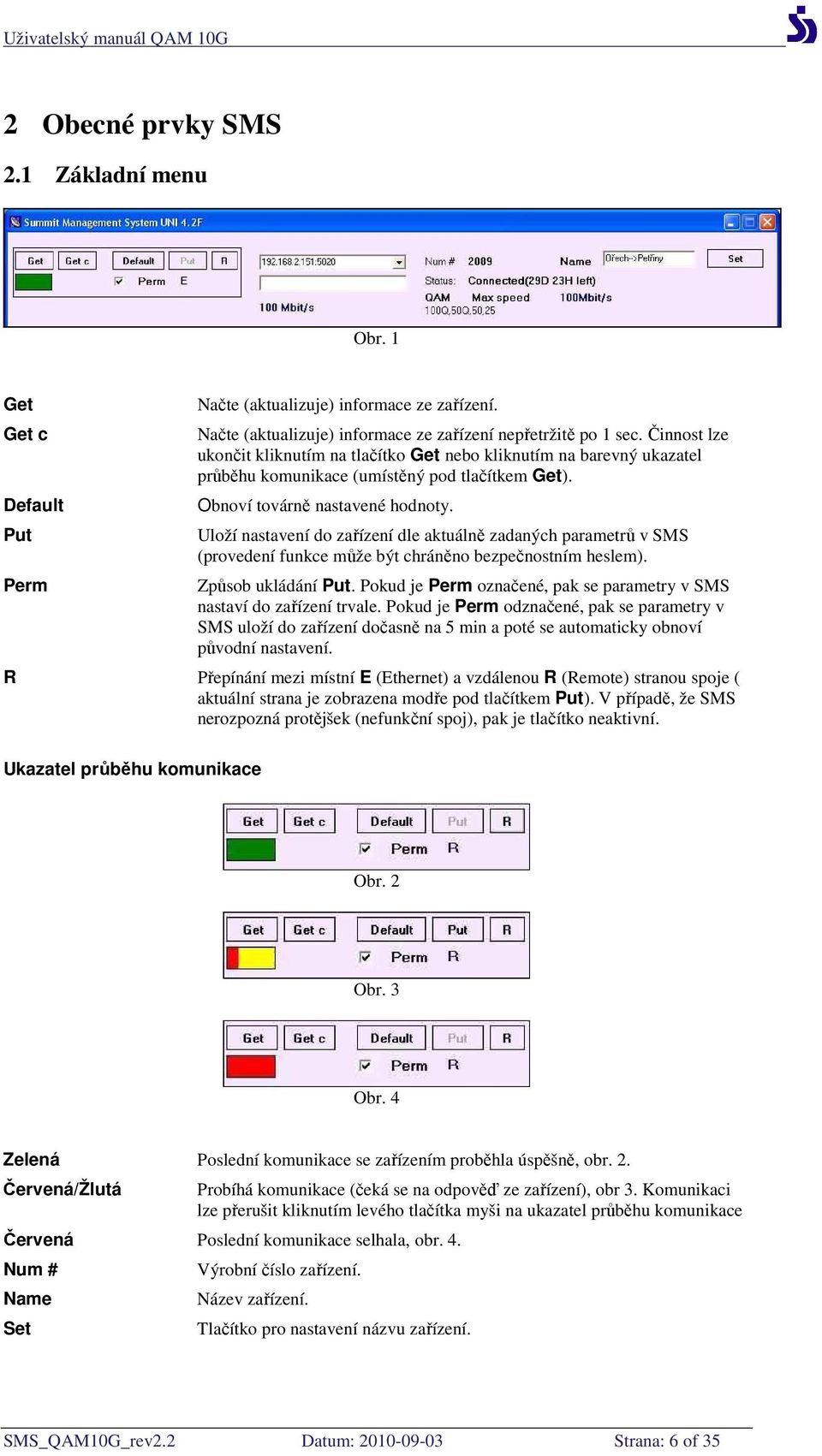

6 2 Obecné prvky SMS 2.1 Základní menu Obr. 1 Get Get c Default Put Perm Načte (aktualizuje) informace ze zařízení. Načte (aktualizuje) informace ze zařízení nepřetržitě po 1 sec. Činnost lze ukončit kliknutím na tlačítko Get nebo kliknutím na barevný ukazatel průběhu komunikace (umístěný pod tlačítkem Get). Obnoví továrně nastavené hodnoty. Uloží nastavení do zařízení dle aktuálně zadaných parametrů v SMS (provedení funkce může být chráněno bezpečnostním heslem). Způsob ukládání Put. Pokud je Perm označené, pak se parametry v SMS nastaví do zařízení trvale. Pokud je Perm odznačené, pak se parametry v SMS uloží do zařízení dočasně na 5 min a poté se automaticky obnoví původní nastavení. R Přepínání mezi místní E (Ethernet) a vzdálenou R (Remote) stranou spoje ( aktuální strana je zobrazena modře pod tlačítkem Put). V případě, že SMS nerozpozná protějšek (nefunkční spoj), pak je tlačítko neaktivní. Ukazatel průběhu komunikace Obr. 2 Obr. 3 Obr. 4 Zelená Poslední komunikace se zařízením proběhla úspěšně, obr. 2. Červená/Žlutá Probíhá komunikace (čeká se na odpověď ze zařízení), obr 3. Komunikaci lze přerušit kliknutím levého tlačítka myši na ukazatel průběhu komunikace Červená Poslední komunikace selhala, obr. 4. Num # Name Set Výrobní číslo zařízení. Název zařízení. Tlačítko pro nastavení názvu zařízení. SMS_QAM10G_rev2.2 Datum: Strana: 6 of 35

7 QAM / UNIc / UNI Max speed Model zařízení. Max. přenosová rychlost aktivovaná na zařízení. 100Q, 50Q, 50, 25 Dostupné rychlosti na zařízení. Rychlosti označené s písmenem Q označují použitou modulaci 16QAM. Rychlosti bez písmena Q pak modulaci 4QAM. Status Connected Connected (VPN mishmash.) Connected (Rem. n.c.) Not connected No stat available Stav spojení. Za statusem se při prvotním uvedení zařízení do provozu objeví v závorce počet dní do zablokování zařízení. Do této doby je potřeba zadat znakový řetězec, který po zaplacení zařízení obdrží kupující od přímého prodejce zařízení. Přehled jednotlivých stavů spojení: Spojeno Nesprávně nastavené krytování (spoj funguje, ale nepřenáší správně data). Nastane v případě kdy jsou odlišně nastavené šifrovací řetězce pro rádio. Vzdálená strana je ve stavu Not connected. Místní stanice je ve stavu Not conected. Informace není k dispozici. IP adresa / port Pole pro zadání IP adresy a portu, obr. 5, 6 a 7 (horní pole). V tomto poli lze také vybírat z roletového okna IP adresy 10 posledních zařízení načtených v SMS, obr. 7. Bezpečnostní heslo Pole pro zadání bezpečnostního hesla pro komunikaci se zařízením, obr. 5, 6 a 7 (dolní pole). Pro zamaskování bezpečnostního hesla, lze double-klikem levého tlačítka myši změnit jednotlivé znaky bezpečnostního hesla na znaky *. Obr. 5 Obr. 6 Obr. 7 Actual Speed Aktuální rychlost zařízení (zobrazeno modře pod polem pro zadání bezpečnostního hesla. SMS_QAM10G_rev2.2 Datum: Strana: 7 of 35

8 2.2 Výběrové menu Main Radio Ether Ether Ext E1 IP set Uni Table Scan Spectrum Upgrade Přehled o spoji Přehled a nastavení rádia Přehled a nastavení Ethernetu Rozšířený přehled Ethernetu Přehled a nastavení standartu E1 Nastavení IP, SNMP, VLAN a hesla pro přenos Přehled o všech zařízeních v místní síti Skenování spojů Zjišťování obsazenosti kanálů Upgrade CPU a DSP Obr. 8 Pozn: Obecně platí, že označená případně odznačená zatrhávací pole zobrazovaná v jednotlivých oknech jsou výrobcem doporučená pro standardní provoz zařízení. 2.3 Stavová lišta Obr pole: IP adresa vybraného zařízení. 2. pole: počet odvysílaných paketů. 3. pole: počet přijatých paketů. 4. pole: počet přijatých broadcast paketů. SMS_QAM10G_rev2.2 Datum: Strana: 8 of 35

9 3 Main Stránka pro přehled základních parametrů vybraného spoje, obr. 10 a 11. Obr. 10 Místní a vzdálená jednotka ve vztahu k připojené síti. Jména jednotek. Výrobní čísla jednotek. IP adresy jednotek. Nastavený kanál a kmitočet. Nastavený kanál a kmitočet. Stav spojení. Úroveň přijímaného signálu. Poměr signál/šum (včetně rušení). Obr. 11 SMS_QAM10G_rev2.2 Datum: Strana: 9 of 35

10 4 Radio Stránka pro stav a nastavení parametrů rádia, obr Nastavení rádia Obr. 12 Obr. 13 TX chn RX chn Nastavení čísla kanálu vysílače a výsledný kmitočet včetně TX ofs. Nastavení čísla kanálu přijímače a výsledný kmitočet včetně RX ofs. SMS_QAM10G_rev2.2 Datum: Strana: 10 of 35

11 TX ofs Nastavení odchylky vysílacího kmitočtu od kanálu (krok maximálně po + / - 14 MHz a minimálně po + / - 0,25 MHz). RX ofs Nastavení odchylky přijímacího kmitočtu od kanálu (krok maximálně po + / - 14 MHz a minimálně po + / - 0,25 MHz ). Speed Nastavení rychlosti pomocí roletového okna, viz. obr. 14. Obr. 14 Set speed Nastavení vyšší rychlosti. Po kliknutí na tlačítko Set speed se otevře okno pro vložení kódu (kód lze získat po zaplacení licence pro vyšší rychlost u výrobce zařízení), obr. 15 a po potvrzení tlačítka Send je povolena vyšší rychlost. Poté je nutno nastavit správný kanál, provést kontrolu TX ofs a RX ofs a zmáčknout tlačítko Put. Obr. 15 Tx power Max power RF LOOP Enable beeper Enable APC Enable ACM Configured Nastavení vysílacího výkonu: 0mW; 0,2mW; 0,3mW; 0,5mW; 1mW; 2mW. Nastavení maximálního výkonu (cca 7mW) pro potřeby testování. Přijímač se naladí na stejný kmitočet vysílače v rámci jednotky. Po 2 minutách se tato funkce deaktivuje a naladí se na původní kmitočty. Povolení funkce akustické signalizace pro směrování spoje. Po 15 minutách se funkce deaktivuje. Vyšší frekvence zvuku lepší síla přijímaného signálu RSSI. Povolení automatické regulace výkonu. U modelu QAM 10G je tato funkce zatím zakázána Povolení Adaptivní změny modulace a kódování. Zařízení při aktivaci této funkce umožňuje při zhoršených šumových podmínkách v pozemním rádiovém kanálu inteligentně zvolit robustnější modulační schéma a zvýšit tak odolnost a citlivost přijímače. V případě 100 Mbps spoje se zvýši citlivost až o 9dB! K povolení této funkce musí mít obě zařízení nahranou správnou a shodnou verzi firmware! Datum poslední konfigurace z dané IP adresy. SMS_QAM10G_rev2.2 Datum: Strana: 11 of 35

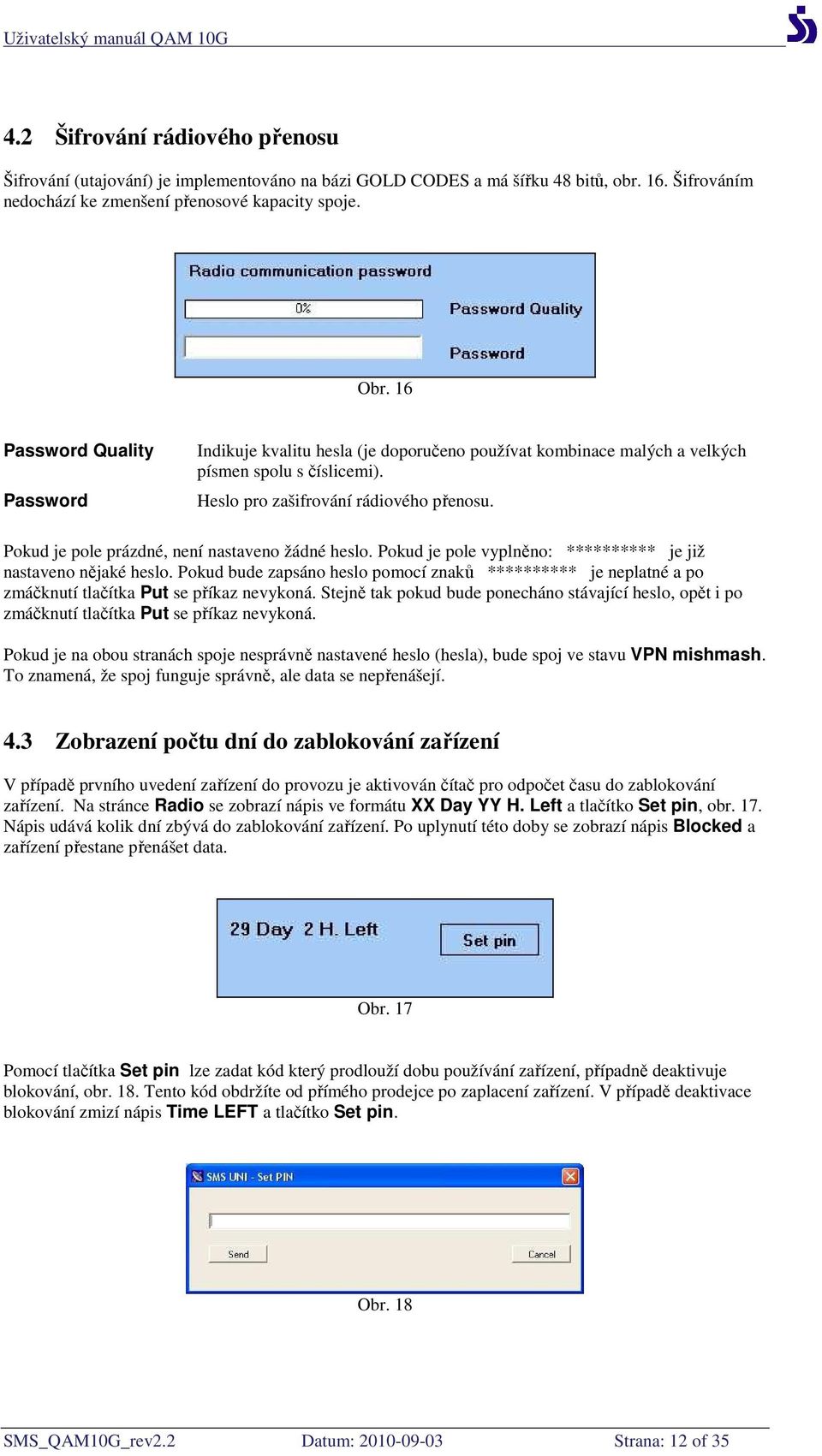

12 4.2 Šifrování rádiového přenosu Šifrování (utajování) je implementováno na bázi GOLD CODES a má šířku 48 bitů, obr. 16. Šifrováním nedochází ke zmenšení přenosové kapacity spoje. Obr. 16 Password Quality Password Indikuje kvalitu hesla (je doporučeno používat kombinace malých a velkých písmen spolu s číslicemi). Heslo pro zašifrování rádiového přenosu. Pokud je pole prázdné, není nastaveno žádné heslo. Pokud je pole vyplněno: ********** je již nastaveno nějaké heslo. Pokud bude zapsáno heslo pomocí znaků ********** je neplatné a po zmáčknutí tlačítka Put se příkaz nevykoná. Stejně tak pokud bude ponecháno stávající heslo, opět i po zmáčknutí tlačítka Put se příkaz nevykoná. Pokud je na obou stranách spoje nesprávně nastavené heslo (hesla), bude spoj ve stavu VPN mishmash. To znamená, že spoj funguje správně, ale data se nepřenášejí. 4.3 Zobrazení počtu dní do zablokování zařízení V případě prvního uvedení zařízení do provozu je aktivován čítač pro odpočet času do zablokování zařízení. Na stránce Radio se zobrazí nápis ve formátu XX Day YY H. Left a tlačítko Set pin, obr. 17. Nápis udává kolik dní zbývá do zablokování zařízení. Po uplynutí této doby se zobrazí nápis Blocked a zařízení přestane přenášet data. Obr. 17 Pomocí tlačítka Set pin lze zadat kód který prodlouží dobu používání zařízení, případně deaktivuje blokování, obr. 18. Tento kód obdržíte od přímého prodejce po zaplacení zařízení. V případě deaktivace blokování zmizí nápis Time LEFT a tlačítko Set pin. Obr. 18 SMS_QAM10G_rev2.2 Datum: Strana: 12 of 35

13 4.4 Přehled o stavu Rádia Obr. 19 Tx F Rx F temp RSSI Eb/No Tx power Vysílací kmitočet včetně frek. offsetu [MHz]. Přijímací kmitočet včetně frekv. offsetu [MHz]. Teplota uvnitř jednotky [ C]. Úroveň přijímaného signálu [dbm]. Poměr signál/šum (včetně rušení) [db]. Vysílací výkon [dbm]. Obr. 20 Aval. sec Err sec Err Berr Reset Délka provozu v sekundách od posledního nulování. Délka mimo provoz v sekundách od posledního nulování (chybovost 10-6 a horší). Celkový počet chyb od posledního nulování. Chybovost za poslední sekundu. Nulování čítačů. SMS_QAM10G_rev2.2 Datum: Strana: 13 of 35

14 5 Ethernet Stránka pro přehled a nastavení parametrů Ethernet, obr. 21. Obr Nastavení Ethernet Obr. 22 Force Mode Flow contr Po označení je možno zvolit ruční volbu Fullduplex/Halfduplex nebo 100/10 Mbit/s. Odznačením je zvolena automatická volba. Povolení řízení toku (Flow Control) dle IEEE 802.1x. SMS_QAM10G_rev2.2 Datum: Strana: 14 of 35

15 Diasable MDI-X Automatické prohazování páru Rx a Tx (MDI/MDI-X) není povoleno. Pokud ani protějšek automat. neprohazuje, použijte pro volbu síťového kabelu následující schéma: Switch/Repeater/HUB <--> QAM 10G použít křížený kabel NIC card (např. laptop) <--> QAM 10G použít přímý kabel Broadcast storm protection Povolení ke snížení (zahazování) toku broadcastu max. cca 3%. Huge packet support(1916) Podpora přenosu nadměrných paketů do velikosti 1916 B. Frame Lenght check Kontrola dodržování max. délky paketu dle IEEE (ostatní jsou zahazovány). Pozor! Neaktivovat jestliže zařízení přenáší taggované rámce (např. VLAN) p priority enable Povolí ve vysílání dvě fronty. Jedna fronta má pakety priority vyšší (priority tagg) než druhá fronta. Způsob odvysílání front (míra priority/prokládání) se řídí nastavením v rolovacím okně, viz obr. 23. Obr. 23 Tx ALLhigh priority before Nejdříve se odvysílá fronta s vyšší prioritou. Tx high priority at 10:1 ratio Poměr odvysílaných paketů mezi vyšší a nižší prioritou je 10:1. (upřednostňují se telefonní hovory). Tx high priority at 5:1 ratio Poměr odvysílaných paketů mezi vyšší a nižší prioritou je5:1. Tx high priority at 2:1 ratio Poměr odvysílaných paketů mezi vyšší a nižší prioritou je 2:1. ReBoot Last restart Restart zařízení (cca 10 sekund). Zobrazuje důvod posledního restartu zařízení: User requsted Power on reset Watchdog Configurated Restart zařízení vyžádaný uživatelem (tlačítko ReBoot) Odpojení zařízení od napájení (např. povytažení kabelu). Automatický restart zařízení. Datum poslední konfigurace z dané IP adresy. Jestliže nebyl proveden zápis do jednotky, pak je zobrazeno No valid configuration. SMS_QAM10G_rev2.2 Datum: Strana: 15 of 35

16 5.2 Přehled o stavu Ethernet AN done Link Good MDI-X Obecně indikátor aktivace funkce (ON). Obecně Indikátor deaktivace funkce (OFF). Automatické navázaní spojení Auto Negotiation, který provede nastavení vzájemné komunikace na nejrychlejší možnou úroveň, kterou podporují obě fyzicky propojená zařízení. Indikátor spojení. Překřížené zapojení, prohazující mezi sebou signály Tx a Rx. 100 Mbit Přenosová rychlost 100 Mbit/s (při deaktovaci je v režimu 10 Mbit/s). Full duplex Partner Flow Control RX flow kontrol enable TX flow kontrol enable Tx aver./max. (Speed) Tx aver./max. (Buffer) Režim Full duplex (při deaktivaci je v režimu Half duplex). Funkce Flow Control u zařízení připojené k jednotce UNI. Funkce Flow Control v přijímací části jednotky UNI. Funkce Flow Control ve vysílací části jednotky UNI. Průměrná/maximální rychlost toku dat z eth portu do vysílače (předchází vst. vyrovnávací paměť). Velikost vyrovnávací paměti je 4096Kb, obr 24 (horní pole) Průměrná/maximální hodnota absorbovaných dat ve vyrovnávací paměti, obr (dolní pole). Obr. 24 Eth. Module speed (Tx) Rychlost toku dat z eth. portu do rádia (směr vysílač) [Mbit/s], obr. 25. Eth. Module speed (Rx) Rychlost toku dat z rádia do eth. portu [Mbit/s], obr. 25. Obr. 25 SMS_QAM10G_rev2.2 Datum: Strana: 16 of 35

17 6 Ethernet Ext Stránka pro rozšířenou statistiku Ethernetu, obr. 26. Obr Statistika pro příjem z eth. sítě do eth. modulu Obr. 27 Rx Low Priority Byte Rx Pause packets Rx Broadcast Počet přijatých paketů v bytech (mimo pakety s vyšší prioritou). Počet přijatých Pause paketů. Počet přijatých Broadcast paketů. SMS_QAM10G_rev2.2 Datum: Strana: 17 of 35

18 Rx Multicast Rx Unicast Rx Undersized packets Rx 64 Octets Rx Octets Rx Octets Rx Octets Rx Octets Rx Octets Rx Overesized packets Rx Fragments packets Počet přijatých Multicast paketů. Počet přijatých Unicast paketů. Počet přijatých paketů velikosti nižších než 64 bytů. Počet přijatých paketů velikosti 64 Bytů. Počet přijatých paketů velikosti Bytů. Počet přijatých paketů velikosti Bytů. Počet přijatých paketů velikosti Bytů. Počet přijatých paketů velikosti Bytů. Počet přijatých paketů velikosti Bytů. Počet přijatých paketů velikosti vyšších než 1518 Bytů. Počet přijatých fragmentovaných paketů. Rx Jabbers packets Počet přijatých Jabbers paketů (pakety s velikostí vyšší než 1518 Bytů a chybným CRC). Rx Symbol Error packets Pakety se symbolovou chybou (kódování (4,5)). Rx CRC Error packets Rx Alignment error packets Pakety s chybným kontrolním součtem. Celkový počet bitů v přijatém rámci není dělitelný osmi. Rx Control (8808) packets Počet řídících (nedatových) paketů typu Rx Dropped pck (no res.) Počet zahozených paketů. 6.2 Statistika pro vysílání z eth. modulu do eth. sítě Obr. 28 Tx Lo Priority byte Tx Pause packets Tx Broadcast Tx Multicast Tx Unicast Tx Total Collision Tx Excessive Collision Tx Single Collision Tx Multiple Collision Počet odvysílaných paketů v bytech (mimo pakety s vyšší prioritou). Počet odvysílaných Pause paketů. Počet odvysílaných Broadcast paketů. Počet odvysílaných Multicast paketů. Počet odvysílaných Unicast paketů. Počet kolizí v médiu. Počet zahozených paketů (pakety neodeslané ani po 16. kolizi). Pakety jimž předcházela 1 kolize. Pakety jimž předcházelo 2-15 kolizí. SMS_QAM10G_rev2.2 Datum: Strana: 18 of 35

19 Tx Late Collison Tx Dropped pck. (no res.) Počet zahozených paketů (vlivem pozdě detekovaná kolize). Počet zahozených paketů. 6.3 Statistika přenosu mezi eth. modulem a DSP Obr. 29 TX byte TX packet RX byte RX packet RX error Počet odvysílaných bytů. Počet odvysílaných paketů. Počet přijatých bytů. Počet přijatých paketů. Počet chyb. 6.4 Statistika DSP směr rádio Obr. 30 Tx byte Tx byte dropped Tx packet Tx packet dropped Tx High P. byte Tx High P. byte dropped Tx High P. packet Tx High P. packet dropped Počet odvysílaných bytů. Počet zahozených bytů. Počet odvysílaných paketů. Počet zahozených paketů. Není implementováno. Není implementováno. Není implementováno. Není implementováno. SMS_QAM10G_rev2.2 Datum: Strana: 19 of 35

20 Rx byte ok Rx byte error Rx packet ok Rx packet error Elapsed time Počet přijatých bytů. Počet chybně přijatých bytů. Počet přijatých paketů. Počet chybně přijatých paketů. Uplynulý čas. SMS_QAM10G_rev2.2 Datum: Strana: 20 of 35

21 7 UNI Table Pro prvotní nastavení IP adresy zařízení slouží mechanizmus vytvořený na základě broadcastu (je pro to využíván dynamický UDP port 53416). Tento mechanizmus funguje jen v lokální síti až k prvnímu routeru. Pokud tento mechanismus nefunguje, zkontrolujte nastavení Firewallu na propouštění UDP paketů (popř. ho vypněte). Každá jednotka vysílá pravidelně (cca 30 sec.) základní parametry o stavu jednotky. Tyto informace se zobrazují v UNI Table, obr. 31. Obr. 31 Name Num# IP addr Sub. mask automaticky) Def gate automaticky) Port IP resc. VLAN Status RSSI Old [h:m:s] Clear Jméno zařízení. Výrobní číslo zařízení. IP adresa zařízení. Maska podsítě (jsou-li zobrazeny 3 tečky, pak je nastaveno Výchozí brána (jsou-li zobrazeny 3 tečky, pak je nastaveno Číslo UDP portu pro komunikace s management systémem. Omezení komunikace se zařízením podle IP adres, viz.část IP set. Parametry pro VLAN, viz. část IP set. Stav zařízení. Úroveň přijímaného signálu. Uplynulá doba od posledního příjmu broadcastu z jednotky. Restart UNI table (znovunačtení zařízení v UNI tabulce). SMS_QAM10G_rev2.2 Datum: Strana: 21 of 35

22 7.1 Set IP Po označení řádku v Uni Table a zmáčknutí tlačítka Set IP je možné vyplnit tabulku pro nastavení síťových parametrů jednotky, obr. 32. Pro uložení nově nastavených hodnot je potřeba stisknout tlačítko Set new IP setting. UNI old IP settings UNI new IP settings IP address Subnet mask Default gateway UDP port numer Enable VLAN Obr.32 Přehled o aktuálním IP nastavení jednotky. Nové IP nastavení jednotky. IP adresa zařízení. Maska podsítě (automaticky, není potřeba vyplňovat). Výchozí brána (automaticky, není potřeba vyplňovat). Číslo UDP portu. Nastavení jednotky pro VLAN dle protokolu 802.1q. VLAN priority tag Nastavení priority dle protokolu 802.1p (0-7). VLAN CFI VLAN ID Clear IP security password Pin for clear Nastavení CFI příznaku. Číslo VLANy. Vymazání bezpečnostního hesla pro komunikaci se zařízením. Pole pro zadání 4-místného PIN kódu. V případě, že bylo zapomenuto heslo pro komunikaci se zařízením, lze zadáním PIN kódu toto heslo vymazat (PIN kód je dodáván na vyžádání výrobcem). Postup k vymazání hesla: Označit clear IP security password, do pole PIN for clear napsat správný PIN a potvrdit kliknutím na tlačítko set new IP setting. SMS_QAM10G_rev2.2 Datum: Strana: 22 of 35

23 8 IP set Nastavení IP, VLAN, SNMP a bezpečnostního hesla pro komunikaci mezi zařízením a SMS, obr. 33. Obr Nastavení a omezení IP Obr. 34 IP address: UDP port numer Managment IP Restrictions Nastavení 32 bitové IP adresy a portu pro komunikaci se zařízením. Možnost omezit přístup na zařízení pode síťové adresy IP. Příklad: / 24 IP adresa / 24 bitová maska ( ) Uvedený příklad demonstruje, že na zařízení mají přístup pouze stanice s adresou začínající Ostatním stanicím je přístup nepovolen. SMS_QAM10G_rev2.2 Datum: Strana: 23 of 35

24 Broadcast sending off Vypnutí vysílání broadcastů ze zařízení do sítě (v případě, že je tato funkce aktivována a zařízení vypnuto a znovu zapnuto, tak zařízení odešle 5 x po 30 sec. broadcast a pak vysílání broadcastů ukončí). Pozn.: Jestliže je zařízení nastaveno pro VLAN, pak se odešle 3x po 30 sec. broadcast detekující zařízení ve VLAN a po dvou minutách broadcast detekující zařízení v LAN. Disable IP SET in UNI TABLE Zakázání možnosti nastavení IP adresy v UNI TABLE. V případě zapomenutí hesla lze nastavené heslo smazat při aktivaci Clear IP security password a zadáním mazacího PINU (viz. UNI table), který lze získát na základě dohody s přímým prodejcem zařízení.!pozn: pokud je při mazání hesla aktivováno Disable IP SET in UNI TABLE je potřeba ještě zařízení restartovat (připojením a odpojením zařízení od napájení). 8.2 Nastavení VLAN Enable VLAN Obr. 35 Nastavení jednotky do VLAN. VLAN priority tag Nastavení priority dle protokolu 802.1p (0 až 7). VLAN CFI Nastavení CFI příznaku. Povolení CFI přístup na mgmt zařízení pouze z VLAN sítě (dle nastavené VLAN ID) Nepovolení CFI přístup na mgmt zařízení z libovolné sítě. Pozn.: spoj je transparentní pro tagované i netagované pakety. VLAN ID Číslo VLANy. 8.3 Nastavení protokolu SNMP Zařízení lze monitorovat pomocí protokolu SNMP. V SMS stačí označit Enable SNMP a vyplnit pro autentizaci pole označené SNMP read Community string, obr 36. Informace lze pak získat prostřednictvím agenta a MIB souboru. SMS_QAM10G_rev2.2 Datum: Strana: 24 of 35

25 Obr. 36 Enable SNMP SNMP Read Community string SNMP SYS Location Povolení SNMP protokolu. Textové heslo pro autentizaci. Specifikace fyzického umístění zařízení. 8.4 Zabezpečení jednotky heslem Komunikaci se zařízením lze zašifrovat proti použití neoprávněnou osobou (jedná se o 128 bitovou šifru pro zabezpečení nastavení zařízení). Komunikační heslo lze nastavit pro omezení zápisu a čtení nebo nastavit pouze pro čtení, obr. 34. Heslo je pak třeba zadávat pod IP adresu v horním menu (Pozn: double klik pravého tlačítka myši zamaskuje heslo na *******). Obr. 37 Password Quality Password Enable read password Read password Kvalita hesla (je doporučeno používat kombinaci malých a velkých písmen spolu s číslicemi). Heslo pro komunikaci mezi zařízením a SMS aplikací (pro čtení i zápis). Povolení možnosti komunikovat se zařízením, ale pouze v režimu čtení. Heslo pro komunikaci se zařízením (pouze pro čtení). SMS_QAM10G_rev2.2 Datum: Strana: 25 of 35

26 9 E1 Standart E1 pro přenos 32 kanálů s rychlostí 64 Kbit/s na jeden kanál. Přenosová rychlost všech 32 kanálů modulu E1 je tedy 2,048 Mbit/s. Stránka pro přehled, nastavení a diagnostiku E1, obr. 38. Obr Nastavení a stav Obr. 39 SMS_QAM10G_rev2.2 Datum: Strana: 26 of 35

27 Enable Povoleni E1 modulu (musí být označeno na obou stranách spoje). Pokud je modul povolen a není využit, spotřebovává část kapacity pro přenos. 120 ohm sym Při označení bude nastaveno pro připojení 120 ohmového symetrického kabelu. Po odznačení bude nastaveno pro připojení 75 ohmového asymetrického kabelu. AIS rcv d Rcv Car detected PRBS det. Transm Open Rcvr level Bipolar violation/prbs test 9.2 Diagnostika Detekce alarm signálu od připojeného zařízení (např. telefonní ústředna). Detekce vstupního signálu. Detekce pseudonáhodné binární sekvence (testovací sekvence). Detekce rozpojeného nebo impedančně nepřizpůsobeného výstupu modulu E1. Detekce vstupního signálu [db]. 1. Pokud nesvítí kontrolka PRBS det., pak se detekují chyby nesprávně kódovaného signálu do linkového kódu HDB3 (odchylky od HDB3 kódu). 2. Pokud svítí kontrolka PRBS det., pak se detekuje chybovost testovacího binárního signálu. Případné problémy s připojením lze řešit pomocí vestavěných testerů v zařízení a diagnostických metod nastavitelných v SMS, obr. 39 a 40. Obr. 40 Module Remote loop Module Local loop Module PRBS out/test Clear module counter Multiplexer Local Loopback Multiplexer Rem. Loopback Multiplexer Local BER Multiplexer Remote BER Elp. Time Smyčka na modulu směrem k rádiu (přijatá data se ze vzdálené strany pošlou zpět na vzdálenou stranu). Smyčka na modulu směrem k interface (přijatá data se z interface pošlou zpět na interface). Generování testovací sekvence PRBS. Vynulování počitadla Bipolar violation/prbs test. Smyčka na multiplexeru směrem k interface (přijatá data se z interface pošlou zpět na interface). Smyčka na multiplexeru směrem k rádiu (přijatá data se ze vzdálené strany pošlou zpět na vzdálenou stranu). Vestavěný tester na měření chybovosti (za předpokladu loobacku na místní straně looback konektor, nebo režim looback na připojeném zařízení). Vestavěný tester na měření chybovosti (za předpokladu loobacku na vzdálené straně looback konektor, nebo režim looback na připojeném zařízení). Uplynulý čas. SMS_QAM10G_rev2.2 Datum: Strana: 27 of 35

28 RX clk Error count local Error count remote Reset Kmitočet [Hz]. Počítadlo chybovosti (k místní straně). Počítadlo chybovosti (k vzdálené straně). Nulování čítačů. 10 Scan Stránka Scan slouží na sledování většího počtu spojů, viz. obr. 41. Spoj je v tabulce zobrazován jako dvojřádek se světlejším a tmavším pozadím. U vybraného spoje (dvojřádek) se pozadí přebarví na modrý odstín. Údaje z tabulky, které jsou přebarveny na žluto ohlašují varování (zhoršení kvality spoje). Údaje z tabulky, které jsou přebarveny na červeno ohlašují chybný stav. Obr. 41 Add Přidání spoje pro sledování, obr. 42. Do formuláře systém automaticky vloží IP adresy posledního snímaného spoje v SMS a stačí vyplnit heslo případně lze zadat úplně jiné IP adresy existujícího spoje. SMS_QAM10G_rev2.2 Datum: Strana: 28 of 35

29 Obr. 42 Load Načtení textového souboru se seznamem spojů. Textový soubor obsahuje IP adresy a hesla jednotlivých spojů, obr. 43 (každý řádek jeden spoj). V textovém souboru jsou povoleny prázdné řádky, komentáře jsou označeny středníkem. Struktura souboru: IP adresa 1 heslo 1 IP adresa 2 heslo 2 Obr. 43 Save Uložení aktuálního seznamu do textového souboru. Edit Editace adresy a heslo vybraného spoje. Del Vymazání vybraného spoje se seznamu spojů. Find Nalezení spoje zadáním IP adresy a portu spoje, obr. 44. SMS_QAM10G_rev2.2 Datum: Strana: 29 of 35

30 Obr. 44 Enable Scan Scan Rate [min] Povolení skenování jednotlivých spojů v seznamu. Rychlost skenování celého seznamu v minutách. Hodnota udává jak často se má skenovat celý seznam spojů (maximální rychlost skenování jednoho spoje je jedna sekunda. Z toho vyplývá, že skenování např. 120 spojů je minimálně 2 minuty). # of RL Links Počet spojů které jsou aktuálně v tabulce. Nad tímto nápisem je zobrazeno číslo a IP adresa aktuálně skenovaného spoje. Name Název jednotky. C Stav jednotky (condition): warn err Varování (přebarvení na žluto). Chyba (přebarvení na červeno). # Výrobní číslo jednotky. IP Addr Pass Status Eb/No Berr Plost Old IP adresa jednotky (předchází-li IP adrese symbol e, znamená to, že se jedná o model zařízení s rozhraním E1) Ochrana jednotky heslem (pokud je zobrazena *, pak je jednotka chráněna heslem). Stav jednotky. Kvalita signálu. Chybovost spoje. Počet ztracených paketů. Doba od posledního příjmu broadcastu z jednotky (stáří informace o jednotce). Spoje lze řadit podle hodnot daného sloupce. Po prvním kliknutí se objeví znak > dále pak <. Znak > seřazuje v daném sloupci spoje od hodnot nevyšších po nejnižší. Znak < seřazuje spoje v daném sloupci od hodnot nejnižších po nejvyšší. Při seřazování se seřazují spoje (dvouřádek) nikoliv samostatné jednotky (řádek). Doporučené seřazovaní je dle sloupce C >. Spoje s nejhorším stavem jsou nahoře (to se automaticky nastaví po spuštění programu). SMS_QAM10G_rev2.2 Datum: Strana: 30 of 35

31 SMS_QAM10G_rev2.2 Datum: Strana: 31 of 35

32 11 Spektrální analyzátor Spektrální analyzátor je vhodné použít pro zjištění volného kanálu pro daný směr, obr. 45. Je vytvořen z části rádiového přijímače a proto během záznamu nepřenáší data. Po ukončení záznamu se funkce spoje automaticky obnoví za 10 sec. Spektrum lze měřit pro protější i místní jednotku z jednoho místa! Obr. 45 SCAN Červená křivka Modré ohraničení Aktivuje skenování protějšího zařízení v daném směru. Průběh frekvenčního spektra [dbm]. Zobrazení rozdělení jednotlivých kanálů dle veřejného oprávnění. SMS_QAM10G_rev2.2 Datum: Strana: 32 of 35

33 12 Upgrade Stránka pro aktualizaci DSP a CPU, obr. 46. V případě vydání nového firmware (uveřejňujeme na našich webových stránkách se aktualizační soubory nahrají do adresáře odkud se spouští SMS. Poté se spustí SMS, zvolí Upgrade a klikne se myší na tlačítko Upgrade CPU nebo Upgrade DSP. Při nahrávání programu je nutné zajistit nepřetržité napájení zařízení! V opačném případě výrobce neručí za způsobené škody. Obr. 46 Upgrade CPU Upgrade DSP Aktualizace CPU na jinou verzi programu. Aktualizace DSP na jinou verzi programu. SMS_QAM10G_rev2.2 Datum: Strana: 33 of 35

34 13 Technická data Obecné parametry Frekvenční rozsah 10,3-10,6 GHz podle VO-R/14/ Modulace 4QAM 4/16QAM 16QAM Přenosová rychlost [Mbps] Čistý využitý výkon [Mbps] 24, Šiřka kanálu [MHz] 7 14/28 28 Zpoždění přenosu [us] * Frekvenční stabilita +/- 5ppm Vysílač Výstupní výkon Nastavitelný výkon Stabilita výkonu +3 dbm (2 mw) -7, -5, -3, 0, 3 dbm +/-2 db Přijímač Citlivost 25 Mbps 50 Mbps 4/16QAM 100 Mbps BER dbm -81 / -78 dbm -75 dbm BER dbm -84 / -81 dbm -78 dbm Rozhraní Fast Ethernet / Ethernet Uživatelské rozhraní Summit Managment Systém SNMP Napájení POE POE adaptér Příkon 1x100Base-TX (RJ-45) / 1x10Base-T (RJ-45) Windows GUI (Window 98/2000/Xp/Vista) MIB I dle IEEE 802.3af Power Over Ethernet Vstup: AC-100~240 V (50~60 HZ), Výstup: DC-48 V do 15W Pracovní podmínky Provozní teplota -30 až 50 C Stupeň krytí IP-67 Fyzické specifikace Rozměry Hmotnost Kabely 150 mm x 240 mm x 240 mm 3,5 kg Ethernet kabel kategorie 5E stíněný do venkovního prostředí (do 100 m). Antenní systémy Parobolická anténa φ [cm] Zisk [db] Hmotnost [kg] 2 6,5 12,5 31 Držák na anténu [kg] 4 5,5 5,5 součást ant. * - zpoždění rádia na krátkou vzdálenost, nezahrnuje dobu šíření elektromag. vln ani zpoždění způsobené příjímáním a vysíláním ethernet paketů z Ethernet Bridge. SMS_QAM10G_rev2.2 Datum: Strana: 34 of 35

35 Dosah při rezervě 20 db [km] Parobolická anténa φ [cm] Mbps (4QAM) 6,4 20,3 40, Mbps (4QAM) 4,5 14,3 28,6 45,4 50 Mbps (16QAM) 3,2 10,2 20,3 32,1 100 Mbps (16QAM) 2,3 7,2 14,3 22,7 Kompatibilní se standardy IEEE IEEE 802.3u IEEE 802.3af IEEE 802.3x IEEE 802.1p IEEE 802.1Q IEEE 802.3u 10 Base-T Ethernet 100 Base-TX Fast Ethernet Power Over Ethernet Flow Control Priority protocol VLAN tagging Auto-Negotiation protocol Osvědčení Rádio EN , EN , EN EMI/EMC EN 55022, EN Antenní systémy EN třída 2 SMS_QAM10G_rev2.2 Datum: Strana: 35 of 35
