TECHNICKÁ ZPRÁVA SNIŽOVÁNÍ SPOTŘEBY ENERGIE ZŠ ŽÁKOVSKÁ, HAVÍŘOV TECHNICKÁ ZPRÁVA. Statutární město Havířov PAVILON "AŠ"

Transkript

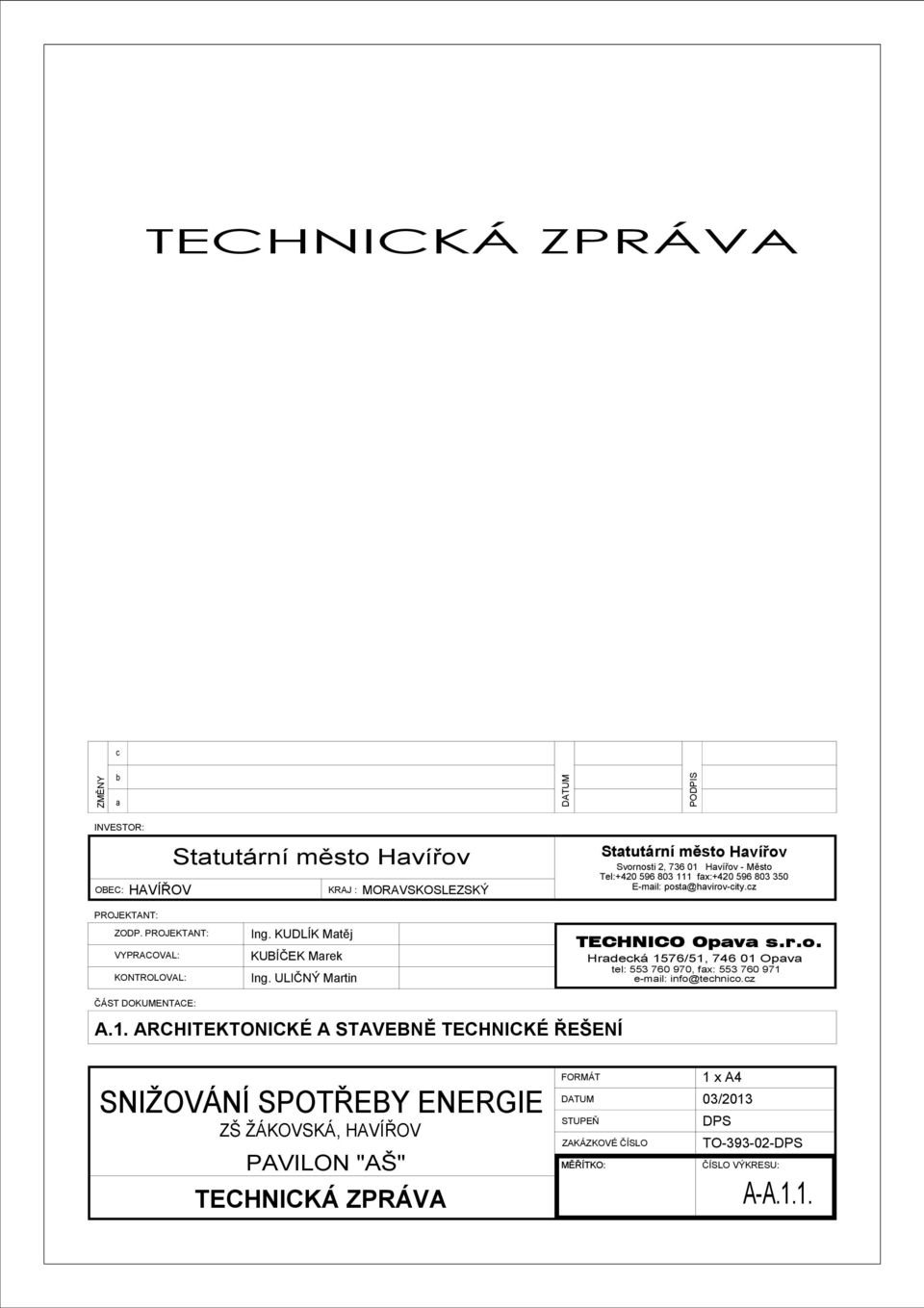

1 TECHNICKÁ ZPRÁVA c ZMĚNY b a DATUM PODPIS INVESTOR: Statutární město Havířov OBEC: HAVÍŘOV KRAJ : MORAVSKOSLEZSKÝ Statutární město Havířov Svornosti 2, Havířov - Město Tel: fax: posta@havirov-city.cz PROJEKTANT: ZODP. PROJEKTANT: VYPRACOVAL: KONTROLOVAL: Ing. KUDLÍK Matěj KUBÍČEK Marek Ing. ULIČNÝ Martin Opava s.r.o. Hradecká 1576/51, Opava tel: , fax: info@technico.cz ČÁST DOKUMENTACE: A.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ SNIŽOVÁNÍ SPOTŘEBY ENERGIE ZŠ ŽÁKOVSKÁ, HAVÍŘOV PAVILON "AŠ" TECHNICKÁ ZPRÁVA FORMÁT DATUM STUPEŇ ZAKÁZKOVÉ ČÍSLO MĚŘÍTKO: 1 x A4 03/2013 DPS TO DPS ČÍSLO VÝKRESU: A-A.1.1.

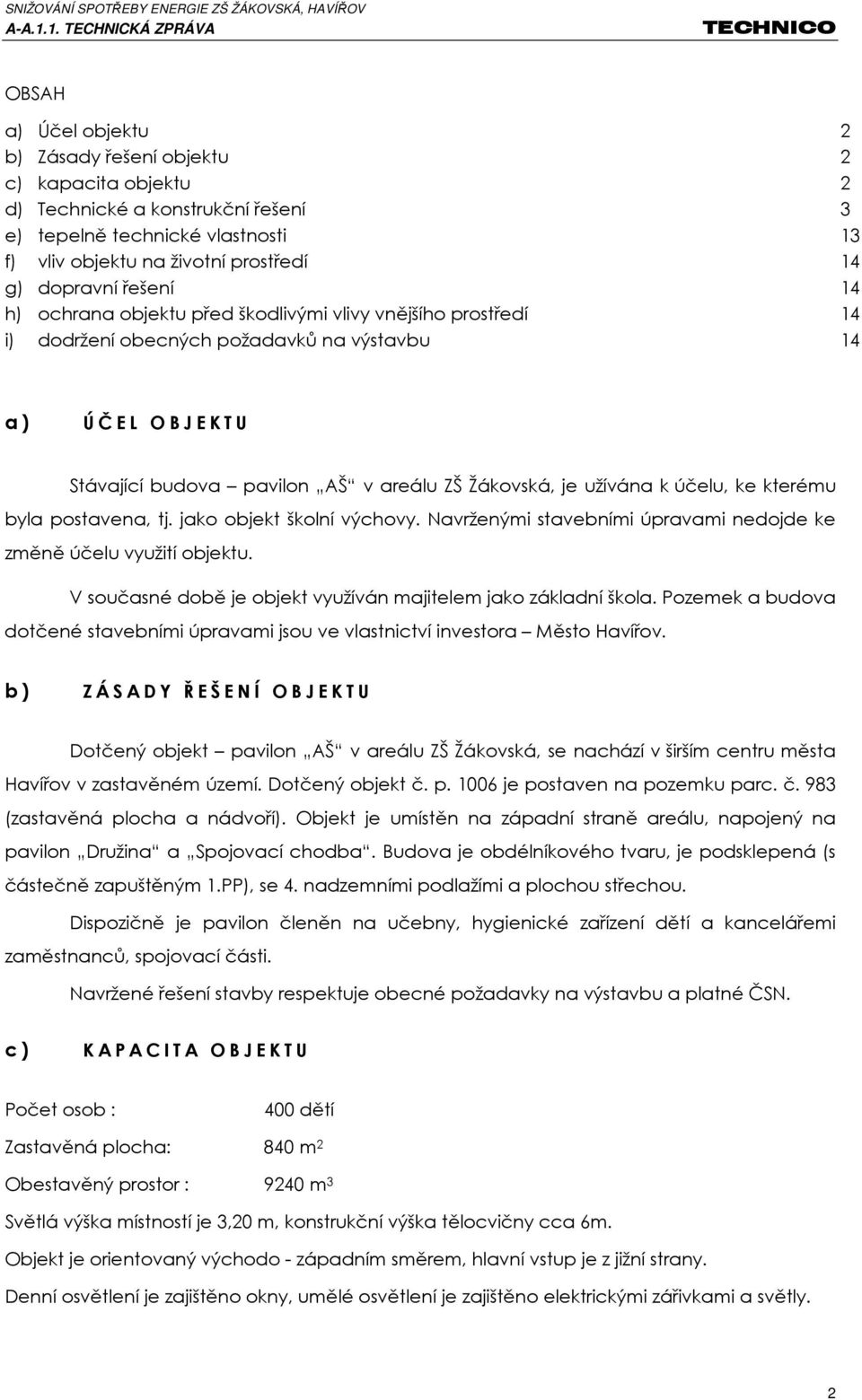

2 OBSAH a) Účel objektu 2 b) Zásady řešení objektu 2 c) kapacita objektu 2 d) Technické a konstrukční řešení 3 e) tepelně technické vlastnosti 13 f) vliv objektu na životní prostředí 14 g) dopravní řešení 14 h) ochrana objektu před škodlivými vlivy vnějšího prostředí 14 i) dodržení obecných požadavků na výstavbu 14 a) ÚČEL OBJEKTU Stávající budova pavilon AŠ v areálu ZŠ Žákovská, je užívána k účelu, ke kterému byla postavena, tj. jako objekt školní výchovy. Navrženými stavebními úpravami nedojde ke změně účelu využití objektu. V současné době je objekt využíván majitelem jako základní škola. Pozemek a budova dotčené stavebními úpravami jsou ve vlastnictví investora Město Havířov. b) ZÁSADY ŘEŠENÍ OBJEKTU Dotčený objekt pavilon AŠ v areálu ZŠ Žákovská, se nachází v širším centru města Havířov v zastavěném území. Dotčený objekt č. p je postaven na pozemku parc. č. 983 (zastavěná plocha a nádvoří). Objekt je umístěn na západní straně areálu, napojený na pavilon Družina a Spojovací chodba. Budova je obdélníkového tvaru, je podsklepená (s částečně zapuštěným 1.PP), se 4. nadzemními podlažími a plochou střechou. Dispozičně je pavilon členěn na učebny, hygienické zařízení dětí a kancelářemi zaměstnanců, spojovací části. Navržené řešení stavby respektuje obecné požadavky na výstavbu a platné ČSN. c) KAPACITA OBJEKTU Počet osob : 400 dětí Zastavěná plocha: 840 m 2 Obestavěný prostor : 9240 m 3 Světlá výška místností je 3,20 m, konstrukční výška tělocvičny cca 6m. Objekt je orientovaný východo - západním směrem, hlavní vstup je z jižní strany. Denní osvětlení je zajištěno okny, umělé osvětlení je zajištěno elektrickými zářivkami a světly. 2

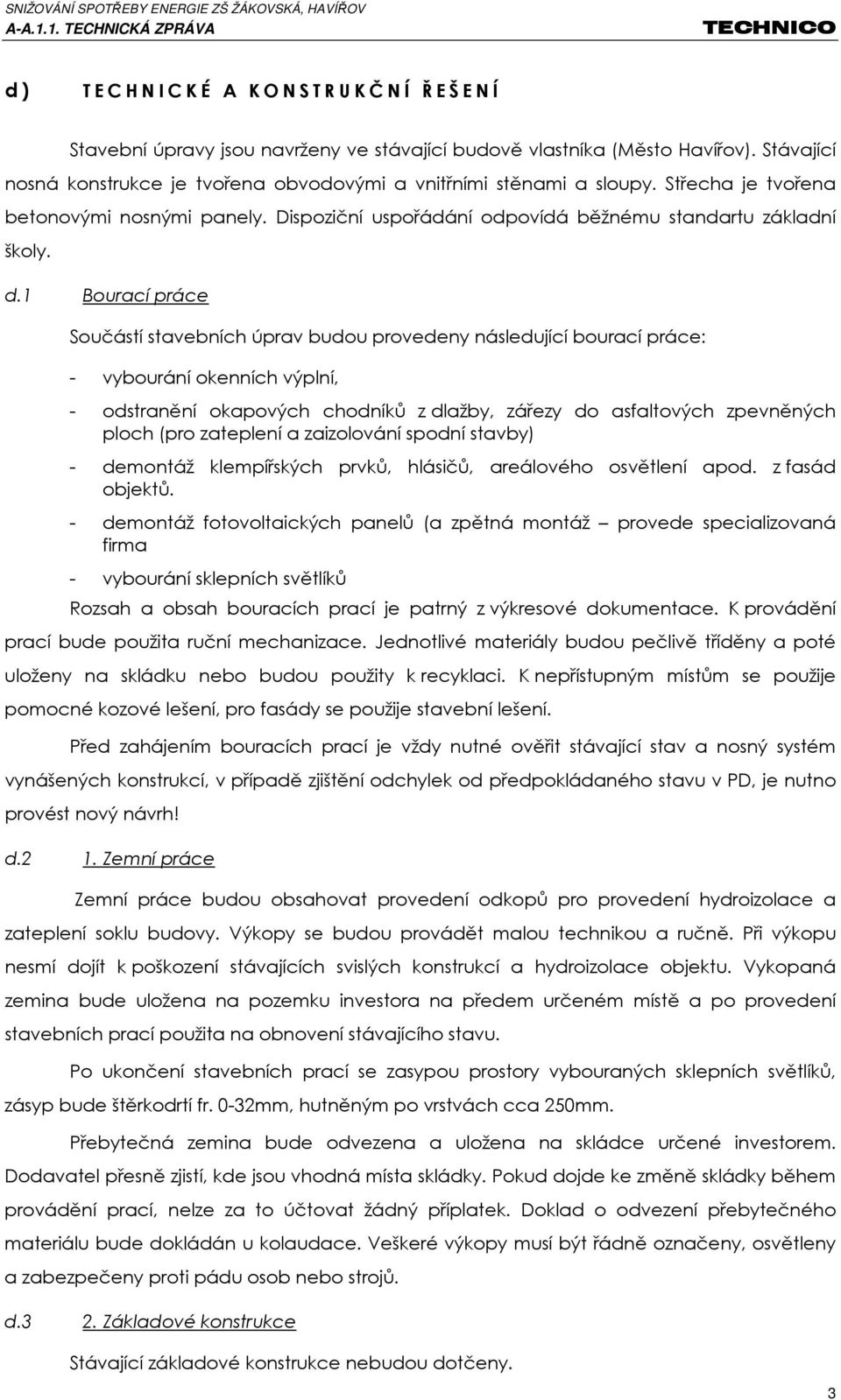

3 d) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ Stavební úpravy jsou navrženy ve stávající budově vlastníka (Město Havířov). Stávající nosná konstrukce je tvořena obvodovými a vnitřními stěnami a sloupy. Střecha je tvořena betonovými nosnými panely. Dispoziční uspořádání odpovídá běžnému standartu základní školy. d.1 Bourací práce Součástí stavebních úprav budou provedeny následující bourací práce: - vybourání okenních výplní, - odstranění okapových chodníků z dlažby, zářezy do asfaltových zpevněných ploch (pro zateplení a zaizolování spodní stavby) - demontáž klempířských prvků, hlásičů, areálového osvětlení apod. z fasád objektů. - demontáž fotovoltaických panelů (a zpětná montáž provede specializovaná firma - vybourání sklepních světlíků Rozsah a obsah bouracích prací je patrný z výkresové dokumentace. K provádění prací bude použita ruční mechanizace. Jednotlivé materiály budou pečlivě tříděny a poté uloženy na skládku nebo budou použity k recyklaci. K nepřístupným místům se použije pomocné kozové lešení, pro fasády se použije stavební lešení. Před zahájením bouracích prací je vždy nutné ověřit stávající stav a nosný systém vynášených konstrukcí, v případě zjištění odchylek od předpokládaného stavu v PD, je nutno provést nový návrh! d.2 1. Zemní práce Zemní práce budou obsahovat provedení odkopů pro provedení hydroizolace a zateplení soklu budovy. Výkopy se budou provádět malou technikou a ručně. Při výkopu nesmí dojít k poškození stávajících svislých konstrukcí a hydroizolace objektu. Vykopaná zemina bude uložena na pozemku investora na předem určeném místě a po provedení stavebních prací použita na obnovení stávajícího stavu. Po ukončení stavebních prací se zasypou prostory vybouraných sklepních světlíků, zásyp bude štěrkodrtí fr. 0-32mm, hutněným po vrstvách cca 250mm. Přebytečná zemina bude odvezena a uložena na skládce určené investorem. Dodavatel přesně zjistí, kde jsou vhodná místa skládky. Pokud dojde ke změně skládky během provádění prací, nelze za to účtovat žádný příplatek. Doklad o odvezení přebytečného materiálu bude dokládán u kolaudace. Veškeré výkopy musí být řádně označeny, osvětleny a zabezpečeny proti pádu osob nebo strojů. d.3 2. Základové konstrukce Stávající základové konstrukce nebudou dotčeny. 3

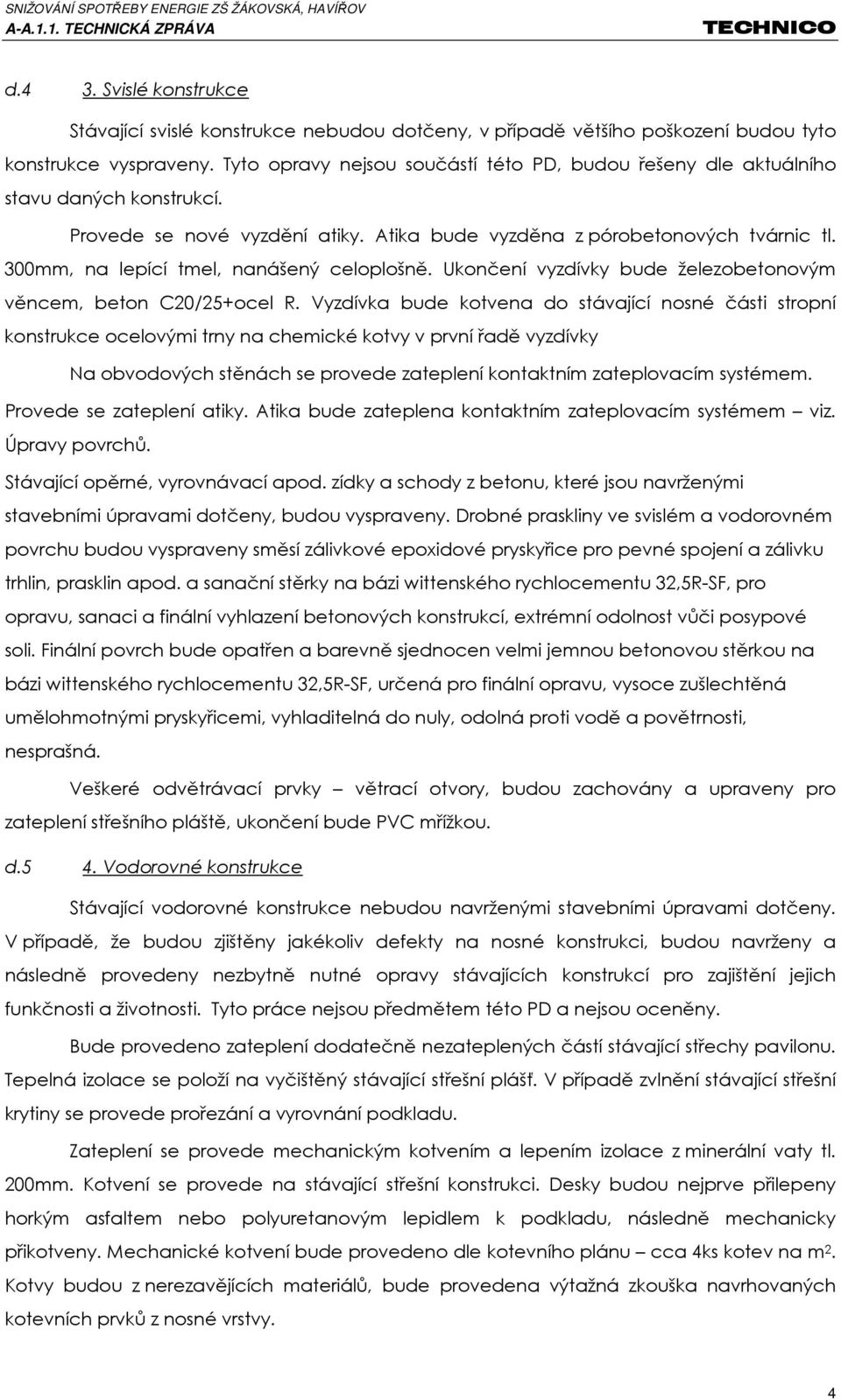

4 d.4 3. Svislé konstrukce Stávající svislé konstrukce nebudou dotčeny, v případě většího poškození budou tyto konstrukce vyspraveny. Tyto opravy nejsou součástí této PD, budou řešeny dle aktuálního stavu daných konstrukcí. Provede se nové vyzdění atiky. Atika bude vyzděna z pórobetonových tvárnic tl. 300mm, na lepící tmel, nanášený celoplošně. Ukončení vyzdívky bude železobetonovým věncem, beton C20/25+ocel R. Vyzdívka bude kotvena do stávající nosné části stropní konstrukce ocelovými trny na chemické kotvy v první řadě vyzdívky Na obvodových stěnách se provede zateplení kontaktním zateplovacím systémem. Provede se zateplení atiky. Atika bude zateplena kontaktním zateplovacím systémem viz. Úpravy povrchů. Stávající opěrné, vyrovnávací apod. zídky a schody z betonu, které jsou navrženými stavebními úpravami dotčeny, budou vyspraveny. Drobné praskliny ve svislém a vodorovném povrchu budou vyspraveny směsí zálivkové epoxidové pryskyřice pro pevné spojení a zálivku trhlin, prasklin apod. a sanační stěrky na bázi wittenského rychlocementu 32,5R-SF, pro opravu, sanaci a finální vyhlazení betonových konstrukcí, extrémní odolnost vůči posypové soli. Finální povrch bude opatřen a barevně sjednocen velmi jemnou betonovou stěrkou na bázi wittenského rychlocementu 32,5R-SF, určená pro finální opravu, vysoce zušlechtěná umělohmotnými pryskyřicemi, vyhladitelná do nuly, odolná proti vodě a povětrnosti, nesprašná. Veškeré odvětrávací prvky větrací otvory, budou zachovány a upraveny pro zateplení střešního pláště, ukončení bude PVC mřížkou. d.5 4. Vodorovné konstrukce Stávající vodorovné konstrukce nebudou navrženými stavebními úpravami dotčeny. V případě, že budou zjištěny jakékoliv defekty na nosné konstrukci, budou navrženy a následně provedeny nezbytně nutné opravy stávajících konstrukcí pro zajištění jejich funkčnosti a životnosti. Tyto práce nejsou předmětem této PD a nejsou oceněny. Bude provedeno zateplení dodatečně nezateplených částí stávající střechy pavilonu. Tepelná izolace se položí na vyčištěný stávající střešní plášť. V případě zvlnění stávající střešní krytiny se provede prořezání a vyrovnání podkladu. Zateplení se provede mechanickým kotvením a lepením izolace z minerální vaty tl. 200mm. Kotvení se provede na stávající střešní konstrukci. Desky budou nejprve přilepeny horkým asfaltem nebo polyuretanovým lepidlem k podkladu, následně mechanicky přikotveny. Mechanické kotvení bude provedeno dle kotevního plánu cca 4ks kotev na m 2. Kotvy budou z nerezavějících materiálů, bude provedena výtažná zkouška navrhovaných kotevních prvků z nosné vrstvy. 4

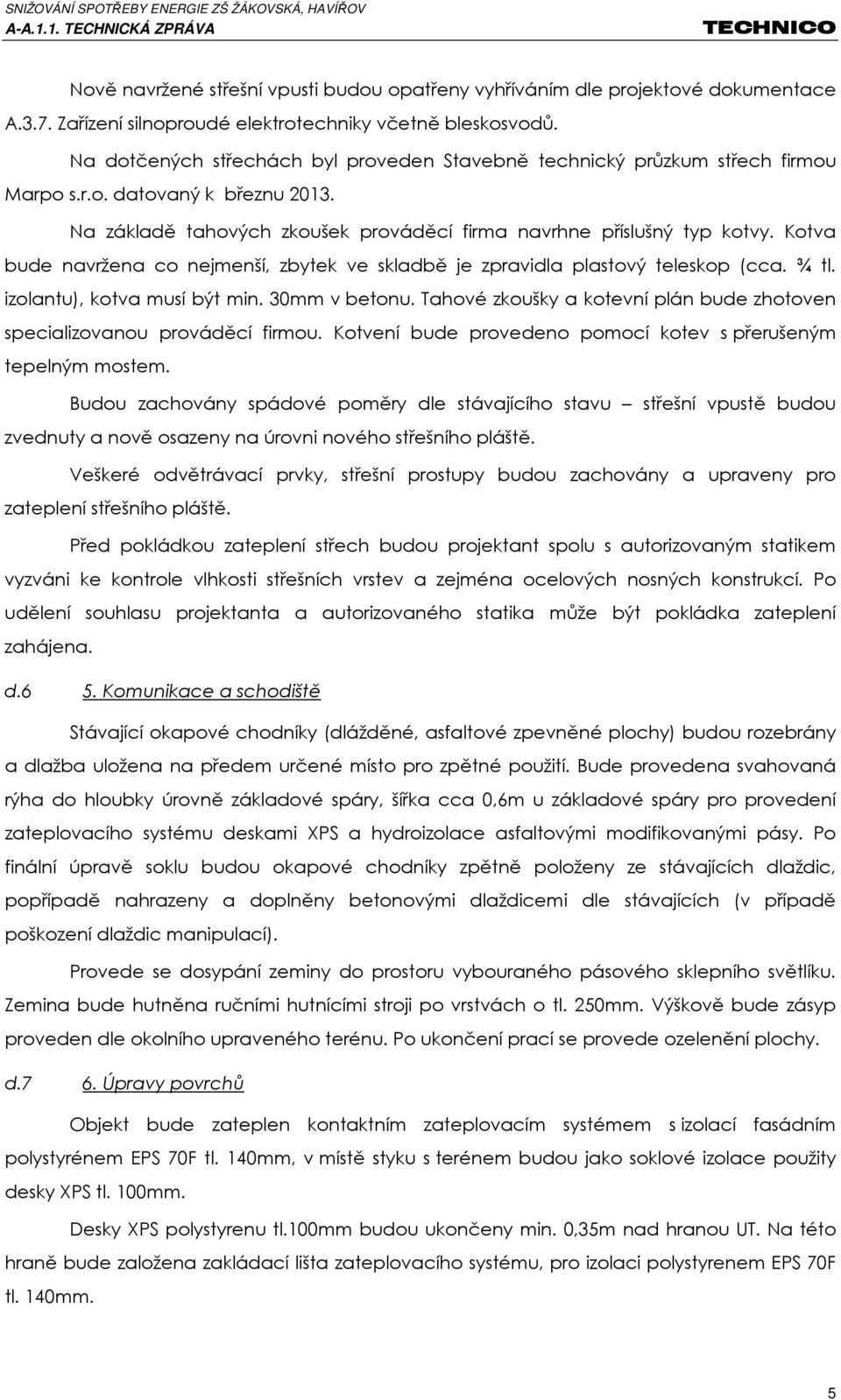

5 Nově navržené střešní vpusti budou opatřeny vyhříváním dle projektové dokumentace A.3.7. Zařízení silnoproudé elektrotechniky včetně bleskosvodů. Na dotčených střechách byl proveden Stavebně technický průzkum střech firmou Marpo s.r.o. datovaný k březnu Na základě tahových zkoušek prováděcí firma navrhne příslušný typ kotvy. Kotva bude navržena co nejmenší, zbytek ve skladbě je zpravidla plastový teleskop (cca. ¾ tl. izolantu), kotva musí být min. 30mm v betonu. Tahové zkoušky a kotevní plán bude zhotoven specializovanou prováděcí firmou. Kotvení bude provedeno pomocí kotev s přerušeným tepelným mostem. Budou zachovány spádové poměry dle stávajícího stavu střešní vpustě budou zvednuty a nově osazeny na úrovni nového střešního pláště. Veškeré odvětrávací prvky, střešní prostupy budou zachovány a upraveny pro zateplení střešního pláště. Před pokládkou zateplení střech budou projektant spolu s autorizovaným statikem vyzváni ke kontrole vlhkosti střešních vrstev a zejména ocelových nosných konstrukcí. Po udělení souhlasu projektanta a autorizovaného statika může být pokládka zateplení zahájena. d.6 5. Komunikace a schodiště Stávající okapové chodníky (dlážděné, asfaltové zpevněné plochy) budou rozebrány a dlažba uložena na předem určené místo pro zpětné použití. Bude provedena svahovaná rýha do hloubky úrovně základové spáry, šířka cca 0,6m u základové spáry pro provedení zateplovacího systému deskami XPS a hydroizolace asfaltovými modifikovanými pásy. Po finální úpravě soklu budou okapové chodníky zpětně položeny ze stávajících dlaždic, popřípadě nahrazeny a doplněny betonovými dlaždicemi dle stávajících (v případě poškození dlaždic manipulací). Provede se dosypání zeminy do prostoru vybouraného pásového sklepního světlíku. Zemina bude hutněna ručními hutnícími stroji po vrstvách o tl. 250mm. Výškově bude zásyp proveden dle okolního upraveného terénu. Po ukončení prací se provede ozelenění plochy. d.7 6. Úpravy povrchů Objekt bude zateplen kontaktním zateplovacím systémem s izolací fasádním polystyrénem EPS 70F tl. 140mm, v místě styku s terénem budou jako soklové izolace použity desky XPS tl. 100mm. Desky XPS polystyrenu tl.100mm budou ukončeny min. 0,35m nad hranou UT. Na této hraně bude založena zakládací lišta zateplovacího systému, pro izolaci polystyrenem EPS 70F tl. 140mm. 5

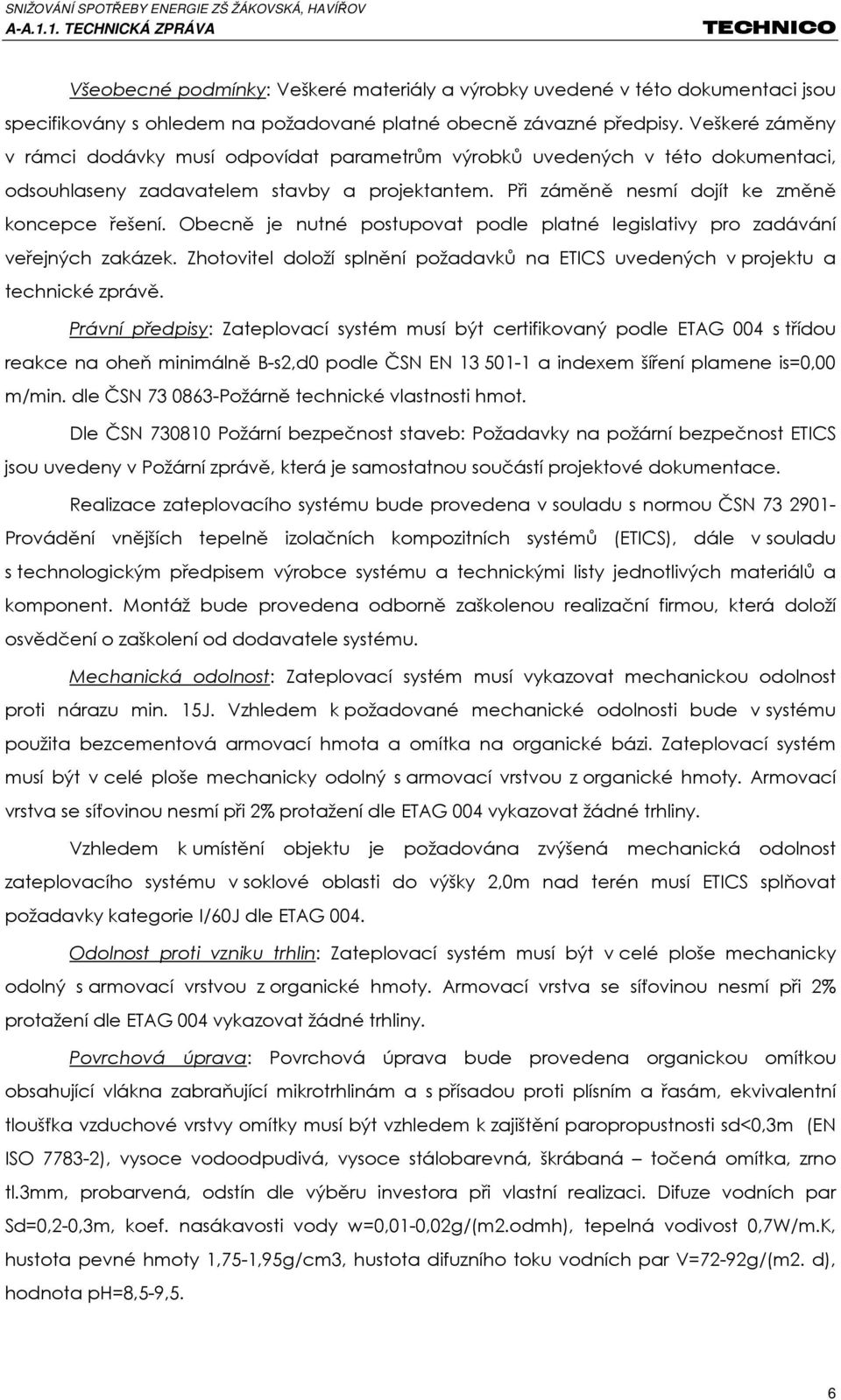

6 Všeobecné podmínky: Veškeré materiály a výrobky uvedené v této dokumentaci jsou specifikovány s ohledem na požadované platné obecně závazné předpisy. Veškeré záměny v rámci dodávky musí odpovídat parametrům výrobků uvedených v této dokumentaci, odsouhlaseny zadavatelem stavby a projektantem. Při záměně nesmí dojít ke změně koncepce řešení. Obecně je nutné postupovat podle platné legislativy pro zadávání veřejných zakázek. Zhotovitel doloží splnění požadavků na ETICS uvedených v projektu a technické zprávě. Právní předpisy: Zateplovací systém musí být certifikovaný podle ETAG 004 s třídou reakce na oheň minimálně B-s2,d0 podle ČSN EN a indexem šíření plamene is=0,00 m/min. dle ČSN Požárně technické vlastnosti hmot. Dle ČSN Požární bezpečnost staveb: Požadavky na požární bezpečnost ETICS jsou uvedeny v Požární zprávě, která je samostatnou součástí projektové dokumentace. Realizace zateplovacího systému bude provedena v souladu s normou ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS), dále v souladu s technologickým předpisem výrobce systému a technickými listy jednotlivých materiálů a komponent. Montáž bude provedena odborně zaškolenou realizační firmou, která doloží osvědčení o zaškolení od dodavatele systému. Mechanická odolnost: Zateplovací systém musí vykazovat mechanickou odolnost proti nárazu min. 15J. Vzhledem k požadované mechanické odolnosti bude v systému použita bezcementová armovací hmota a omítka na organické bázi. Zateplovací systém musí být v celé ploše mechanicky odolný s armovací vrstvou z organické hmoty. Armovací vrstva se síťovinou nesmí při 2% protažení dle ETAG 004 vykazovat žádné trhliny. Vzhledem k umístění objektu je požadována zvýšená mechanická odolnost zateplovacího systému v soklové oblasti do výšky 2,0m nad terén musí ETICS splňovat požadavky kategorie I/60J dle ETAG 004. Odolnost proti vzniku trhlin: Zateplovací systém musí být v celé ploše mechanicky odolný s armovací vrstvou z organické hmoty. Armovací vrstva se síťovinou nesmí při 2% protažení dle ETAG 004 vykazovat žádné trhliny. Povrchová úprava: Povrchová úprava bude provedena organickou omítkou obsahující vlákna zabraňující mikrotrhlinám a s přísadou proti plísním a řasám, ekvivalentní tloušťka vzduchové vrstvy omítky musí být vzhledem k zajištění paropropustnosti sd<0,3m (EN ISO ), vysoce vodoodpudivá, vysoce stálobarevná, škrábaná točená omítka, zrno tl.3mm, probarvená, odstín dle výběru investora při vlastní realizaci. Difuze vodních par Sd=0,2-0,3m, koef. nasákavosti vody w=0,01-0,02g/(m2.odmh), tepelná vodivost 0,7W/m.K, hustota pevné hmoty 1,75-1,95g/cm3, hustota difuzního toku vodních par V=72-92g/(m2. d), hodnota ph=8,5-9,5. 6

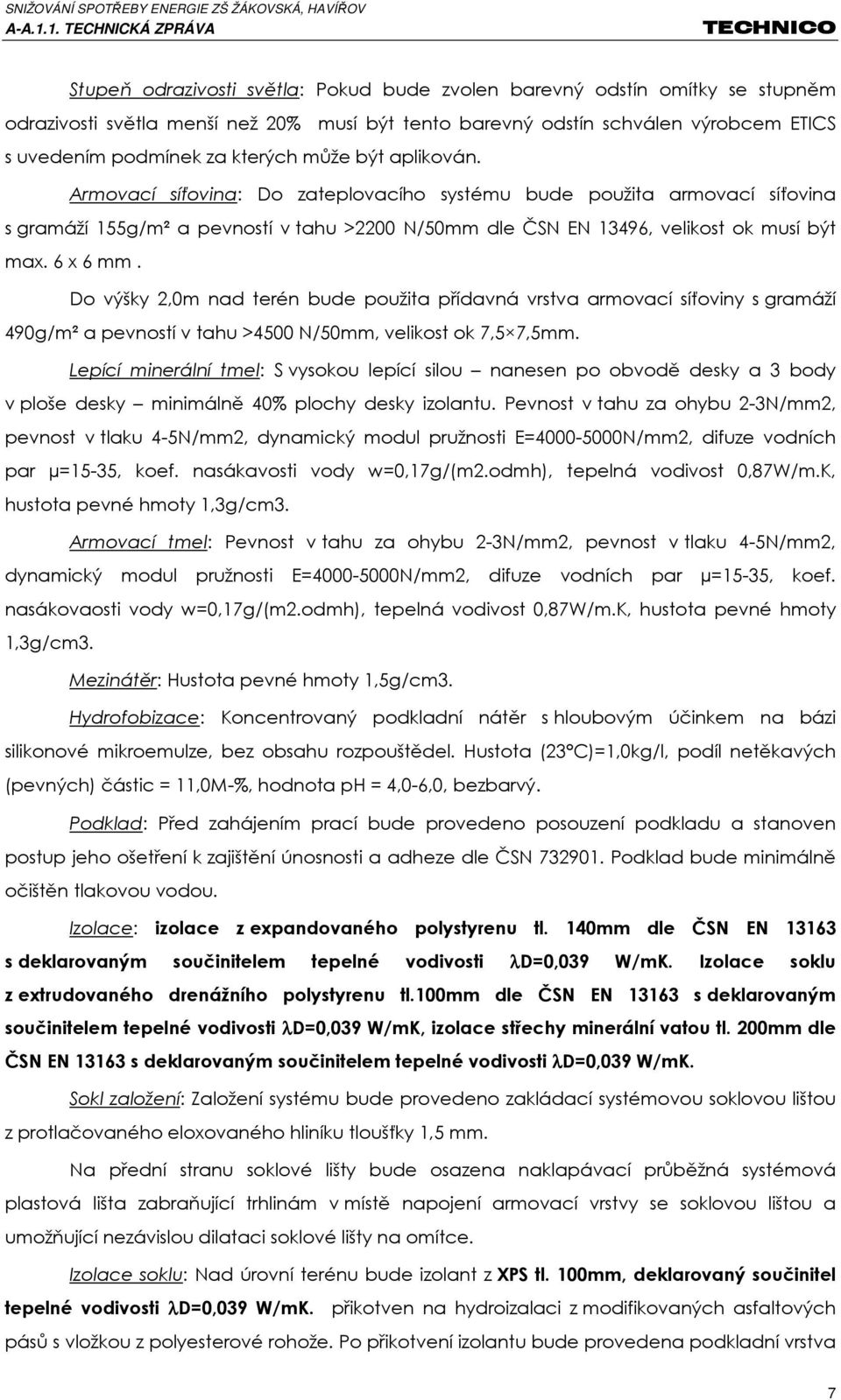

7 Stupeň odrazivosti světla: Pokud bude zvolen barevný odstín omítky se stupněm odrazivosti světla menší než 20% musí být tento barevný odstín schválen výrobcem ETICS s uvedením podmínek za kterých může být aplikován. Armovací síťovina: Do zateplovacího systému bude použita armovací síťovina s gramáží 155g/m² a pevností v tahu >2200 N/50mm dle ČSN EN 13496, velikost ok musí být max. 6 x 6 mm. Do výšky 2,0m nad terén bude použita přídavná vrstva armovací síťoviny s gramáží 490g/m² a pevností v tahu >4500 N/50mm, velikost ok 7,5 7,5mm. Lepící minerální tmel: S vysokou lepící silou nanesen po obvodě desky a 3 body v ploše desky minimálně 40% plochy desky izolantu. Pevnost v tahu za ohybu 2-3N/mm2, pevnost v tlaku 4-5N/mm2, dynamický modul pružnosti E= N/mm2, difuze vodních par µ=15-35, koef. nasákavosti vody w=0,17g/(m2.odmh), tepelná vodivost 0,87W/m.K, hustota pevné hmoty 1,3g/cm3. Armovací tmel: Pevnost v tahu za ohybu 2-3N/mm2, pevnost v tlaku 4-5N/mm2, dynamický modul pružnosti E= N/mm2, difuze vodních par µ=15-35, koef. nasákovaosti vody w=0,17g/(m2.odmh), tepelná vodivost 0,87W/m.K, hustota pevné hmoty 1,3g/cm3. Mezinátěr: Hustota pevné hmoty 1,5g/cm3. Hydrofobizace: Koncentrovaný podkladní nátěr s hloubovým účinkem na bázi silikonové mikroemulze, bez obsahu rozpouštědel. Hustota (23 C)=1,0kg/l, podíl netěkavých (pevných) částic = 11,0M-%, hodnota ph = 4,0-6,0, bezbarvý. Podklad: Před zahájením prací bude provedeno posouzení podkladu a stanoven postup jeho ošetření k zajištění únosnosti a adheze dle ČSN Podklad bude minimálně očištěn tlakovou vodou. Izolace: izolace z expandovaného polystyrenu tl. 140mm dle ČSN EN s deklarovaným součinitelem tepelné vodivosti λd=0,039 W/mK. Izolace soklu z extrudovaného drenážního polystyrenu tl.100mm dle ČSN EN s deklarovaným součinitelem tepelné vodivosti λd=0,039 W/mK, izolace střechy minerální vatou tl. 200mm dle ČSN EN s deklarovaným součinitelem tepelné vodivosti λd=0,039 W/mK. Sokl založení: Založení systému bude provedeno zakládací systémovou soklovou lištou z protlačovaného eloxovaného hliníku tloušťky 1,5 mm. Na přední stranu soklové lišty bude osazena naklapávací průběžná systémová plastová lišta zabraňující trhlinám v místě napojení armovací vrstvy se soklovou lištou a umožňující nezávislou dilataci soklové lišty na omítce. Izolace soklu: Nad úrovní terénu bude izolant z XPS tl. 100mm, deklarovaný součinitel tepelné vodivosti λd=0,039 W/mK. přikotven na hydroizalaci z modifikovaných asfaltových pásů s vložkou z polyesterové rohože. Po přikotvení izolantu bude provedena podkladní vrstva 7

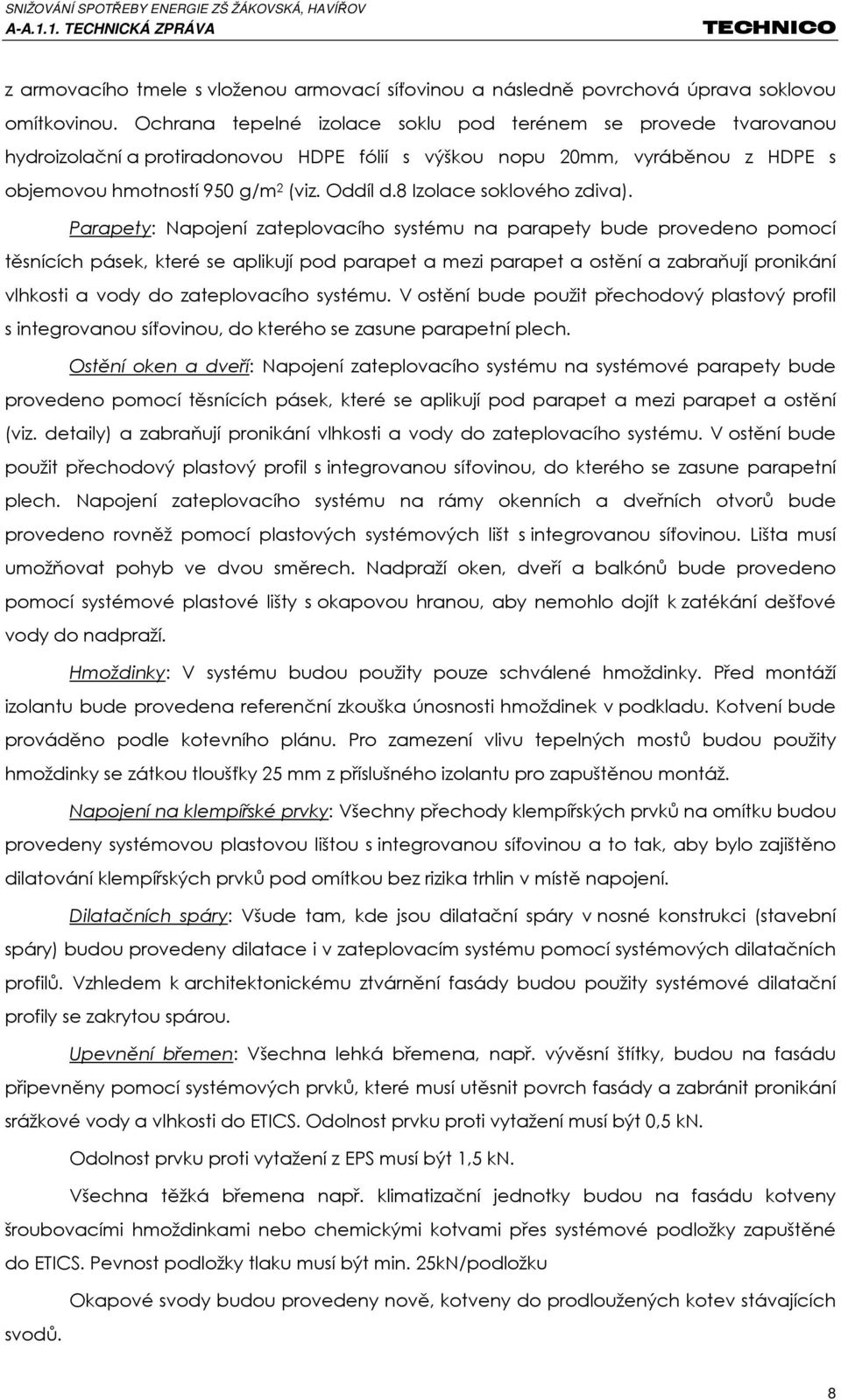

8 z armovacího tmele s vloženou armovací síťovinou a následně povrchová úprava soklovou omítkovinou. Ochrana tepelné izolace soklu pod terénem se provede tvarovanou hydroizolační a protiradonovou HDPE fólií s výškou nopu 20mm, vyráběnou z HDPE s objemovou hmotností 950 g/m 2 (viz. Oddíl d.8 Izolace soklového zdiva). Parapety: Napojení zateplovacího systému na parapety bude provedeno pomocí těsnících pásek, které se aplikují pod parapet a mezi parapet a ostění a zabraňují pronikání vlhkosti a vody do zateplovacího systému. V ostění bude použit přechodový plastový profil s integrovanou síťovinou, do kterého se zasune parapetní plech. Ostění oken a dveří: Napojení zateplovacího systému na systémové parapety bude provedeno pomocí těsnících pásek, které se aplikují pod parapet a mezi parapet a ostění (viz. detaily) a zabraňují pronikání vlhkosti a vody do zateplovacího systému. V ostění bude použit přechodový plastový profil s integrovanou síťovinou, do kterého se zasune parapetní plech. Napojení zateplovacího systému na rámy okenních a dveřních otvorů bude provedeno rovněž pomocí plastových systémových lišt s integrovanou síťovinou. Lišta musí umožňovat pohyb ve dvou směrech. Nadpraží oken, dveří a balkónů bude provedeno pomocí systémové plastové lišty s okapovou hranou, aby nemohlo dojít k zatékání dešťové vody do nadpraží. Hmoždinky: V systému budou použity pouze schválené hmoždinky. Před montáží izolantu bude provedena referenční zkouška únosnosti hmoždinek v podkladu. Kotvení bude prováděno podle kotevního plánu. Pro zamezení vlivu tepelných mostů budou použity hmoždinky se zátkou tloušťky 25 mm z příslušného izolantu pro zapuštěnou montáž. Napojení na klempířské prvky: Všechny přechody klempířských prvků na omítku budou provedeny systémovou plastovou lištou s integrovanou síťovinou a to tak, aby bylo zajištěno dilatování klempířských prvků pod omítkou bez rizika trhlin v místě napojení. Dilatačních spáry: Všude tam, kde jsou dilatační spáry v nosné konstrukci (stavební spáry) budou provedeny dilatace i v zateplovacím systému pomocí systémových dilatačních profilů. Vzhledem k architektonickému ztvárnění fasády budou použity systémové dilatační profily se zakrytou spárou. Upevnění břemen: Všechna lehká břemena, např. vývěsní štítky, budou na fasádu připevněny pomocí systémových prvků, které musí utěsnit povrch fasády a zabránit pronikání srážkové vody a vlhkosti do ETICS. Odolnost prvku proti vytažení musí být 0,5 kn. Odolnost prvku proti vytažení z EPS musí být 1,5 kn. Všechna těžká břemena např. klimatizační jednotky budou na fasádu kotveny šroubovacími hmoždinkami nebo chemickými kotvami přes systémové podložky zapuštěné do ETICS. Pevnost podložky tlaku musí být min. 25kN/podložku Okapové svody budou provedeny nově, kotveny do prodloužených kotev stávajících svodů. 8

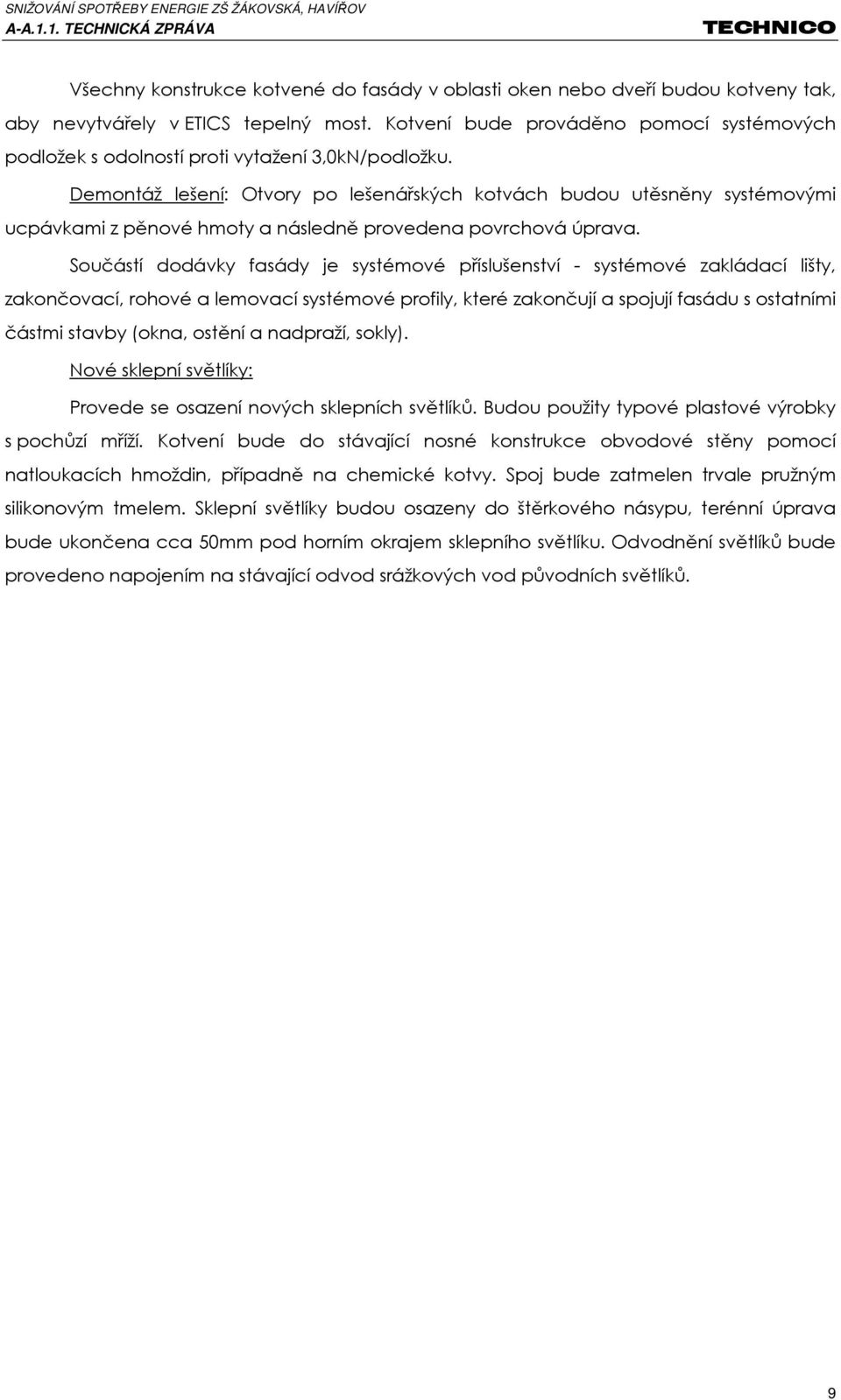

9 Všechny konstrukce kotvené do fasády v oblasti oken nebo dveří budou kotveny tak, aby nevytvářely v ETICS tepelný most. Kotvení bude prováděno pomocí systémových podložek s odolností proti vytažení 3,0kN/podložku. Demontáž lešení: Otvory po lešenářských kotvách budou utěsněny systémovými ucpávkami z pěnové hmoty a následně provedena povrchová úprava. Součástí dodávky fasády je systémové příslušenství - systémové zakládací lišty, zakončovací, rohové a lemovací systémové profily, které zakončují a spojují fasádu s ostatními částmi stavby (okna, ostění a nadpraží, sokly). Nové sklepní světlíky: Provede se osazení nových sklepních světlíků. Budou použity typové plastové výrobky s pochůzí mříží. Kotvení bude do stávající nosné konstrukce obvodové stěny pomocí natloukacích hmoždin, případně na chemické kotvy. Spoj bude zatmelen trvale pružným silikonovým tmelem. Sklepní světlíky budou osazeny do štěrkového násypu, terénní úprava bude ukončena cca 50mm pod horním okrajem sklepního světlíku. Odvodnění světlíků bude provedeno napojením na stávající odvod srážkových vod původních světlíků. 9

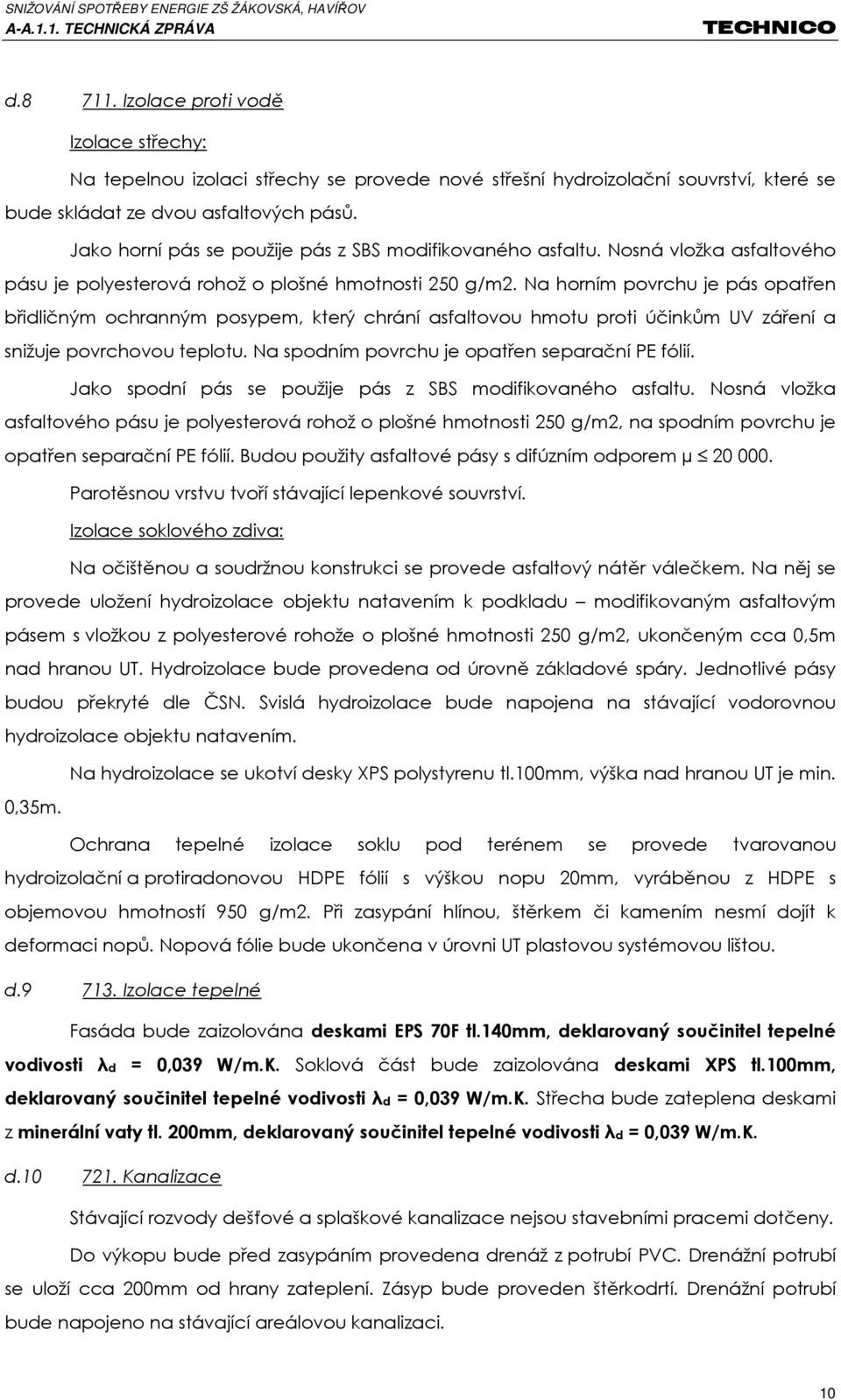

10 d Izolace proti vodě Izolace střechy: Na tepelnou izolaci střechy se provede nové střešní hydroizolační souvrství, které se bude skládat ze dvou asfaltových pásů. Jako horní pás se použije pás z SBS modifikovaného asfaltu. Nosná vložka asfaltového pásu je polyesterová rohož o plošné hmotnosti 250 g/m2. Na horním povrchu je pás opatřen břidličným ochranným posypem, který chrání asfaltovou hmotu proti účinkům UV záření a snižuje povrchovou teplotu. Na spodním povrchu je opatřen separační PE fólií. Jako spodní pás se použije pás z SBS modifikovaného asfaltu. Nosná vložka asfaltového pásu je polyesterová rohož o plošné hmotnosti 250 g/m2, na spodním povrchu je opatřen separační PE fólií. Budou použity asfaltové pásy s difúzním odporem µ Parotěsnou vrstvu tvoří stávající lepenkové souvrství. Izolace soklového zdiva: Na očištěnou a soudržnou konstrukci se provede asfaltový nátěr válečkem. Na něj se provede uložení hydroizolace objektu natavením k podkladu modifikovaným asfaltovým pásem s vložkou z polyesterové rohože o plošné hmotnosti 250 g/m2, ukončeným cca 0,5m nad hranou UT. Hydroizolace bude provedena od úrovně základové spáry. Jednotlivé pásy budou překryté dle ČSN. Svislá hydroizolace bude napojena na stávající vodorovnou hydroizolace objektu natavením. Na hydroizolace se ukotví desky XPS polystyrenu tl.100mm, výška nad hranou UT je min. 0,35m. Ochrana tepelné izolace soklu pod terénem se provede tvarovanou hydroizolační a protiradonovou HDPE fólií s výškou nopu 20mm, vyráběnou z HDPE s objemovou hmotností 950 g/m2. Při zasypání hlínou, štěrkem či kamením nesmí dojít k deformaci nopů. Nopová fólie bude ukončena v úrovni UT plastovou systémovou lištou. d Izolace tepelné Fasáda bude zaizolována deskami EPS 70F tl.140mm, deklarovaný součinitel tepelné vodivosti λd = 0,039 W/m.K. Soklová část bude zaizolována deskami XPS tl.100mm, deklarovaný součinitel tepelné vodivosti λd = 0,039 W/m.K. Střecha bude zateplena deskami z minerální vaty tl. 200mm, deklarovaný součinitel tepelné vodivosti λd = 0,039 W/m.K. d Kanalizace Stávající rozvody dešťové a splaškové kanalizace nejsou stavebními pracemi dotčeny. Do výkopu bude před zasypáním provedena drenáž z potrubí PVC. Drenážní potrubí se uloží cca 200mm od hrany zateplení. Zásyp bude proveden štěrkodrtí. Drenážní potrubí bude napojeno na stávající areálovou kanalizaci. 10

11 d Vodovod Stávající rozvody vody nejsou stavebními pracemi dotčeny. d Plynovod Stávající rozvody plynu nejsou stavebními pracemi dotčeny. d Ústřední vytápění Stávající ústřední vytápění není stavebními pracemi dotčeno. Po provedení stavebních úprav dojde k zaregulování otopné soustavy. d Konstrukce klempířské Veškeré nové venkovní klempířské prvky (oplechování atik, dilatací apod.) budou vybudovány z žárově pozinkovaného poplastovaného plechu hmotnosti 5kg/m2, tl. 0,5mm s povrchovou úpravou na obou stranách. Plastová vrstva bude na bázi polyuretanu, tl. nátěrového systému 50µm s mírně strukturovanou povrchovou úpravou. Úpravu je možné vykonávat nůžkami na plech, postřihovačem, kruhovou pilou s kotoučem na plech nebo vibračním nožem. Zákaz použití úhlové brusky s řezným kotoučem, či jiného nástroje vyvíjejícího vysoké teploty při řezání. d Konstrukce truhlářské Výplně okenních v obvodových stěnách jsou navrženy z plastových profilů min. šestikomorový rám vyztužený pozinkovanou výztuhou, min. šestikomorové křídlo vyztužené pozinkovanou výztuhou, křídlo rovné, zasklívací lišta křídla, těsnění středové, materiál EPDM, těsnění spáry: vnitřní, středové, vnější, vnější těsnění zasklení. Barva profilů bílá z obou stran. Odvodnění a dekomprese (zavzdušnění) zasklívací drážky: 2otvory (5x28,5mm), odvodnění spáry (rámu): 2 vtokové a výtokové otvory (5x28)mm, dekomprese (zavzdušnění) rámu: do rámu 2 otvory (5x28,5)mm. Zasklení bude izolačním dvojsklem ve složení (výplň Argonem 90%), deklarovaný součinitel prostupu tepla Ug=0,9W/m2.K. Celkový prostup tepla oknem bude: Uw 1,1W/m2.K. Výplně dveřních otvorů v obvodových stěnách jsou navrženy jako systémové z hliníkových profilů s přerušeným tepelným mostem. Budou opatřeny práškovým nástřikem + vypalovaným lakem v bílé barvě. Zasklení dveří bude provedeno z čirého bezpečnostního dvojskla SVG z obou stran. Celkový prostup tepla dveřmi bude: Uw 1,2W/m2.K. Z důvodů zateplení stěn budou okna v místě lomu objektu opatřena rozšiřovacími systémovými profily, šířka dle daného profilového systému, předpoklad cca mm. Dveře v prosklené stěně budou doplněny systémovými výztužnými ocelovými profily s plastovými kryty. Tyto profily budou součástí dodávky stěny. Kování oken bude celoobvodové, OS, S pro plastová okna včetně mikroventilace 2x závěs, 7 uzavíracích bodů, pojistka. Veškeré okenní kliky budou snížené pro manipulaci z podlahy. Spodní křídla budou sklopné. 11

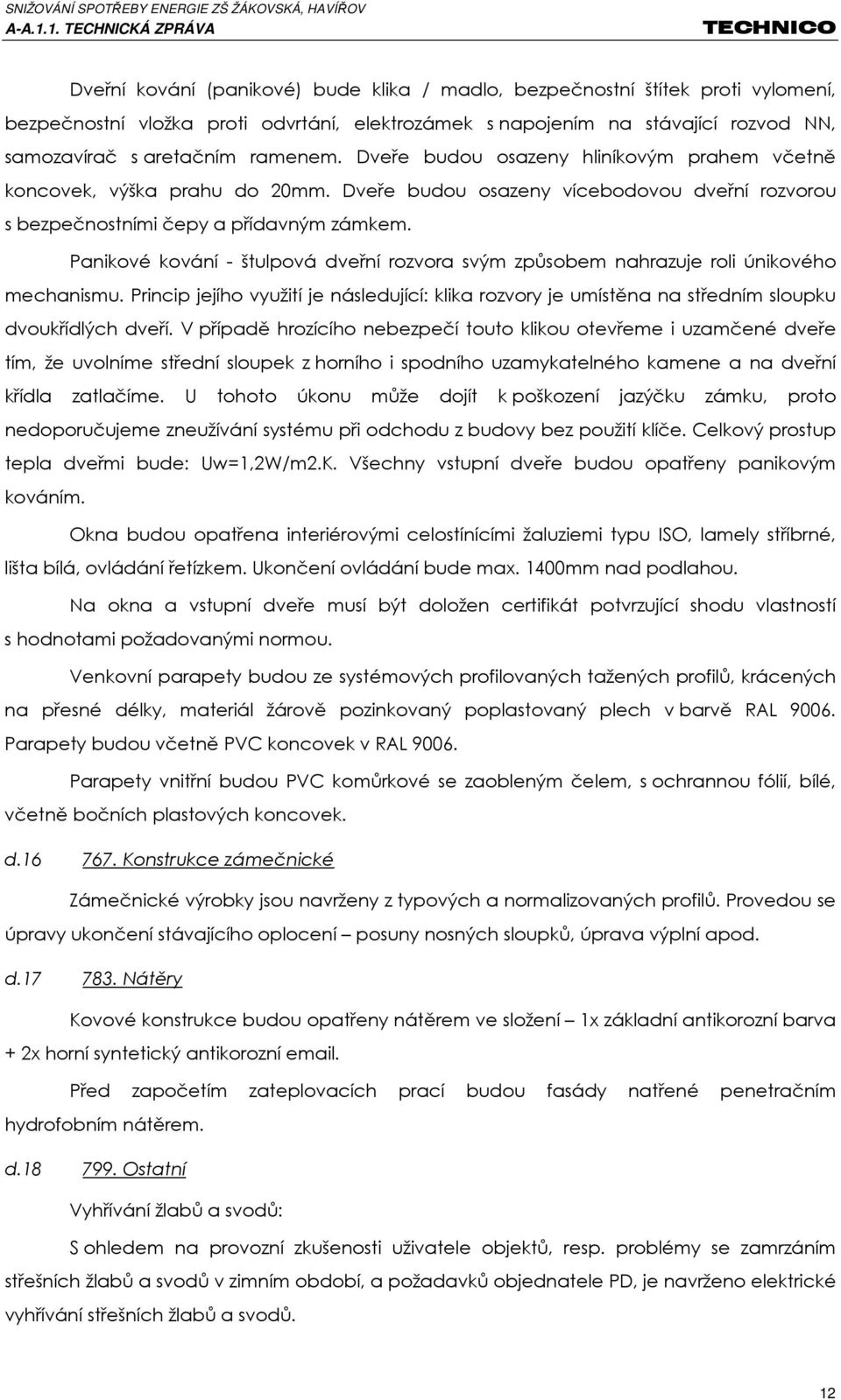

12 Dveřní kování (panikové) bude klika / madlo, bezpečnostní štítek proti vylomení, bezpečnostní vložka proti odvrtání, elektrozámek s napojením na stávající rozvod NN, samozavírač s aretačním ramenem. Dveře budou osazeny hliníkovým prahem včetně koncovek, výška prahu do 20mm. Dveře budou osazeny vícebodovou dveřní rozvorou s bezpečnostními čepy a přídavným zámkem. Panikové kování - štulpová dveřní rozvora svým způsobem nahrazuje roli únikového mechanismu. Princip jejího využití je následující: klika rozvory je umístěna na středním sloupku dvoukřídlých dveří. V případě hrozícího nebezpečí touto klikou otevřeme i uzamčené dveře tím, že uvolníme střední sloupek z horního i spodního uzamykatelného kamene a na dveřní křídla zatlačíme. U tohoto úkonu může dojít k poškození jazýčku zámku, proto nedoporučujeme zneužívání systému při odchodu z budovy bez použití klíče. Celkový prostup tepla dveřmi bude: Uw=1,2W/m2.K. Všechny vstupní dveře budou opatřeny panikovým kováním. Okna budou opatřena interiérovými celostínícími žaluziemi typu ISO, lamely stříbrné, lišta bílá, ovládání řetízkem. Ukončení ovládání bude max. 1400mm nad podlahou. Na okna a vstupní dveře musí být doložen certifikát potvrzující shodu vlastností s hodnotami požadovanými normou. Venkovní parapety budou ze systémových profilovaných tažených profilů, krácených na přesné délky, materiál žárově pozinkovaný poplastovaný plech v barvě RAL Parapety budou včetně PVC koncovek v RAL Parapety vnitřní budou PVC komůrkové se zaobleným čelem, s ochrannou fólií, bílé, včetně bočních plastových koncovek. d Konstrukce zámečnické Zámečnické výrobky jsou navrženy z typových a normalizovaných profilů. Provedou se úpravy ukončení stávajícího oplocení posuny nosných sloupků, úprava výplní apod. d Nátěry Kovové konstrukce budou opatřeny nátěrem ve složení 1x základní antikorozní barva + 2x horní syntetický antikorozní . Před započetím zateplovacích prací budou fasády natřené penetračním hydrofobním nátěrem. d Ostatní Vyhřívání žlabů a svodů: S ohledem na provozní zkušenosti uživatele objektů, resp. problémy se zamrzáním střešních žlabů a svodů v zimním období, a požadavků objednatele PD, je navrženo elektrické vyhřívání střešních žlabů a svodů. 12

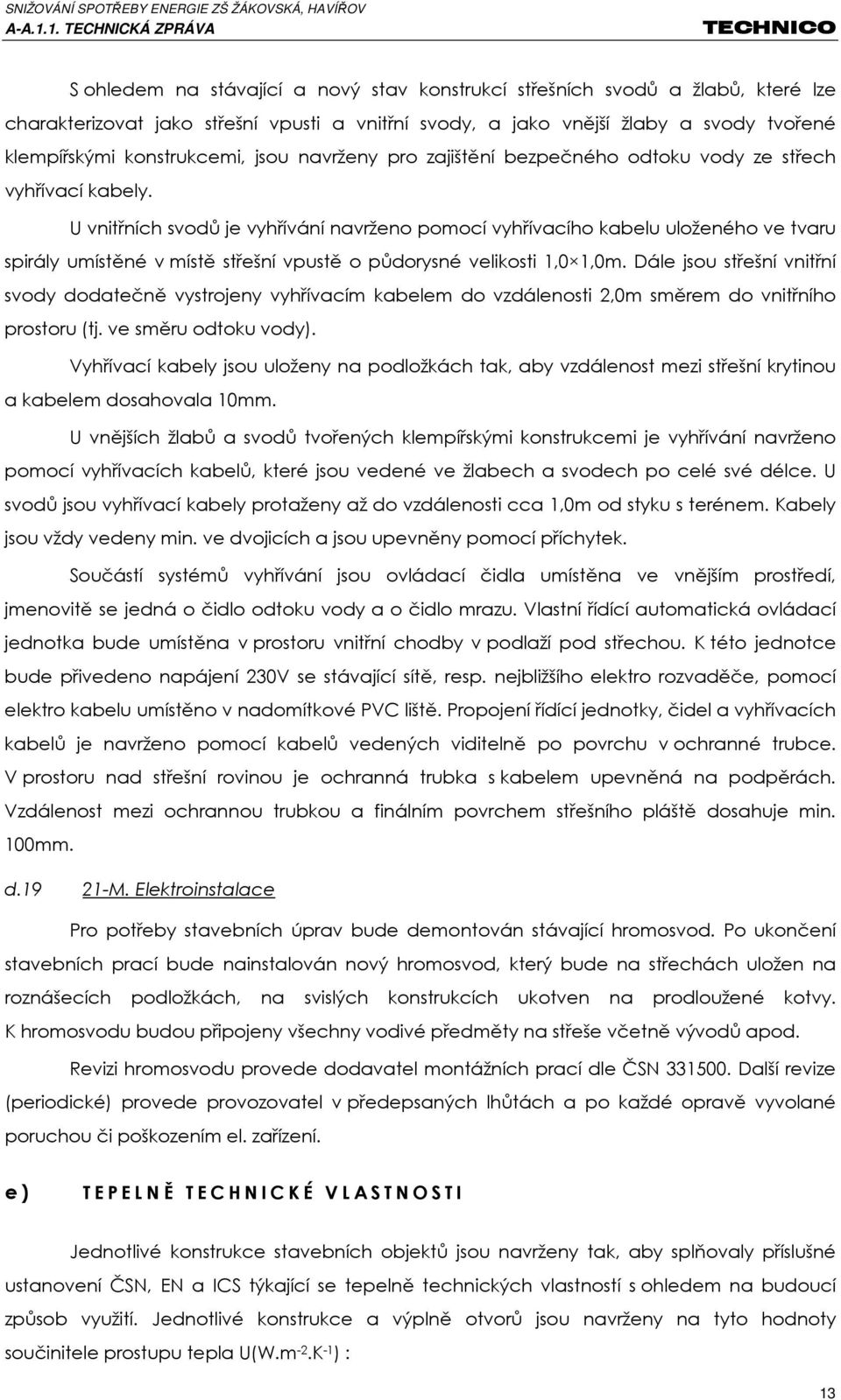

13 S ohledem na stávající a nový stav konstrukcí střešních svodů a žlabů, které lze charakterizovat jako střešní vpusti a vnitřní svody, a jako vnější žlaby a svody tvořené klempířskými konstrukcemi, jsou navrženy pro zajištění bezpečného odtoku vody ze střech vyhřívací kabely. U vnitřních svodů je vyhřívání navrženo pomocí vyhřívacího kabelu uloženého ve tvaru spirály umístěné v místě střešní vpustě o půdorysné velikosti 1,0 1,0m. Dále jsou střešní vnitřní svody dodatečně vystrojeny vyhřívacím kabelem do vzdálenosti 2,0m směrem do vnitřního prostoru (tj. ve směru odtoku vody). Vyhřívací kabely jsou uloženy na podložkách tak, aby vzdálenost mezi střešní krytinou a kabelem dosahovala 10mm. U vnějších žlabů a svodů tvořených klempířskými konstrukcemi je vyhřívání navrženo pomocí vyhřívacích kabelů, které jsou vedené ve žlabech a svodech po celé své délce. U svodů jsou vyhřívací kabely protaženy až do vzdálenosti cca 1,0m od styku s terénem. Kabely jsou vždy vedeny min. ve dvojicích a jsou upevněny pomocí příchytek. Součástí systémů vyhřívání jsou ovládací čidla umístěna ve vnějším prostředí, jmenovitě se jedná o čidlo odtoku vody a o čidlo mrazu. Vlastní řídící automatická ovládací jednotka bude umístěna v prostoru vnitřní chodby v podlaží pod střechou. K této jednotce bude přivedeno napájení 230V se stávající sítě, resp. nejbližšího elektro rozvaděče, pomocí elektro kabelu umístěno v nadomítkové PVC liště. Propojení řídící jednotky, čidel a vyhřívacích kabelů je navrženo pomocí kabelů vedených viditelně po povrchu v ochranné trubce. V prostoru nad střešní rovinou je ochranná trubka s kabelem upevněná na podpěrách. Vzdálenost mezi ochrannou trubkou a finálním povrchem střešního pláště dosahuje min. 100mm. d M. Elektroinstalace Pro potřeby stavebních úprav bude demontován stávající hromosvod. Po ukončení stavebních prací bude nainstalován nový hromosvod, který bude na střechách uložen na roznášecích podložkách, na svislých konstrukcích ukotven na prodloužené kotvy. K hromosvodu budou připojeny všechny vodivé předměty na střeše včetně vývodů apod. Revizi hromosvodu provede dodavatel montážních prací dle ČSN Další revize (periodické) provede provozovatel v předepsaných lhůtách a po každé opravě vyvolané poruchou či poškozením el. zařízení. e) TEPELNĚ TECHNICKÉ VLASTNOSTI Jednotlivé konstrukce stavebních objektů jsou navrženy tak, aby splňovaly příslušné ustanovení ČSN, EN a ICS týkající se tepelně technických vlastností s ohledem na budoucí způsob využití. Jednotlivé konstrukce a výplně otvorů jsou navrženy na tyto hodnoty součinitele prostupu tepla U(W.m -2.K -1 ) : 13

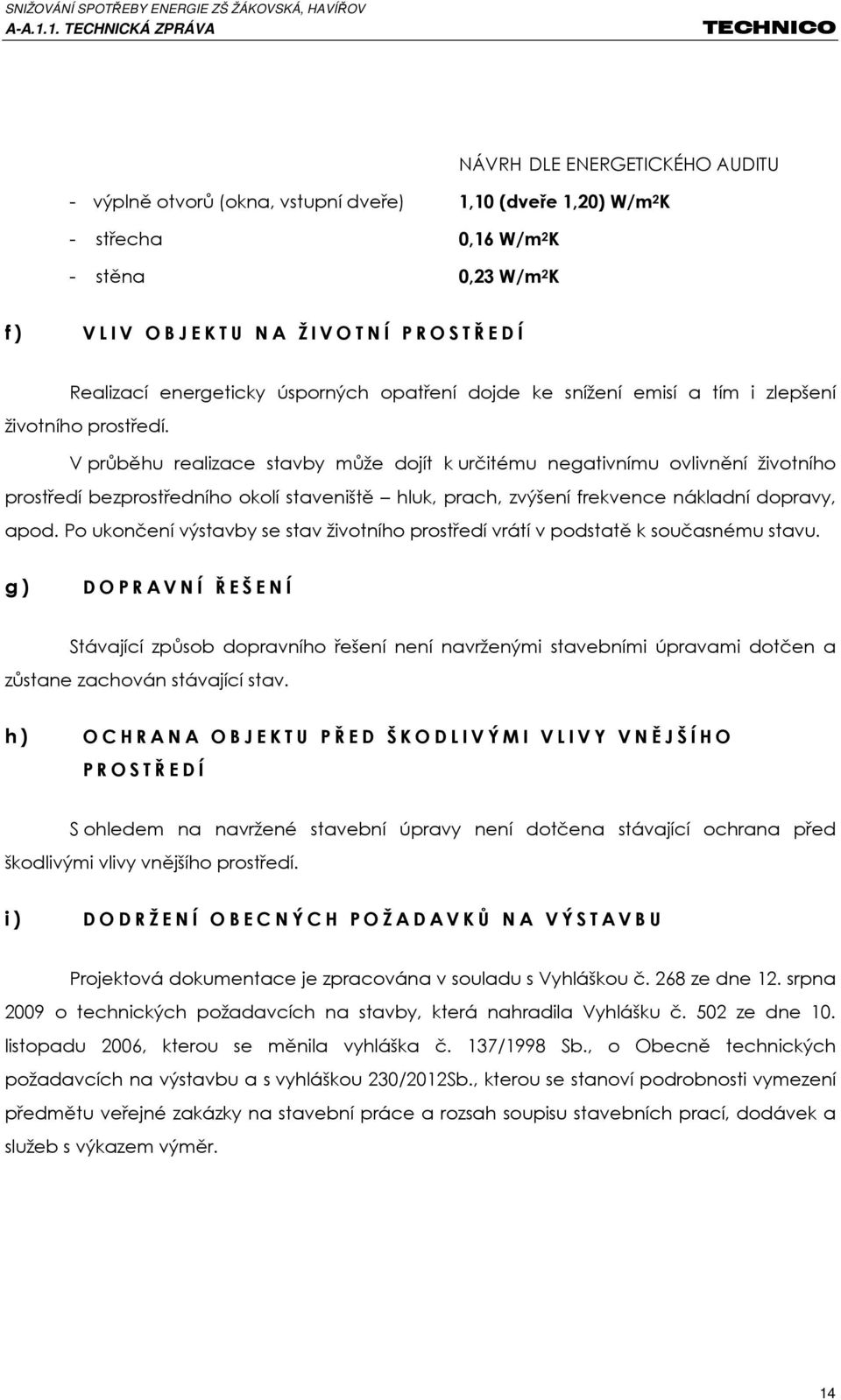

14 NÁVRH DLE ENERGETICKÉHO AUDITU - výplně otvorů (okna, vstupní dveře) 1,10 (dveře 1,20) W/m 2 K - střecha 0,16 W/m 2 K - stěna 0,23 W/m 2 K f) VLIV OBJEKTU NA ŽIVOTNÍ PROSTŘEDÍ Realizací energeticky úsporných opatření dojde ke snížení emisí a tím i zlepšení životního prostředí. V průběhu realizace stavby může dojít k určitému negativnímu ovlivnění životního prostředí bezprostředního okolí staveniště hluk, prach, zvýšení frekvence nákladní dopravy, apod. Po ukončení výstavby se stav životního prostředí vrátí v podstatě k současnému stavu. g) DOPRAVNÍ ŘEŠENÍ Stávající způsob dopravního řešení není navrženými stavebními úpravami dotčen a zůstane zachován stávající stav. h) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ S ohledem na navržené stavební úpravy není dotčena stávající ochrana před škodlivými vlivy vnějšího prostředí. i) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Projektová dokumentace je zpracována v souladu s Vyhláškou č. 268 ze dne 12. srpna 2009 o technických požadavcích na stavby, která nahradila Vyhlášku č. 502 ze dne 10. listopadu 2006, kterou se měnila vyhláška č. 137/1998 Sb., o Obecně technických požadavcích na výstavbu a s vyhláškou 230/2012Sb., kterou se stanoví podrobnosti vymezení předmětu veřejné zakázky na stavební práce a rozsah soupisu stavebních prací, dodávek a služeb s výkazem výměr. 14
