1 D. Dokumentace stavebního nebo inženýrského objektu Dokumentace dle přílohy č. 6 vyhlášky 499/2006 Sb. NÁZEV AKCE: NOVOSTAVBA DOMOVA SENIORŮ SLIVENEC Dokumentace: Dokumentace pro provedení stavby Vypracovala: Ing. Klára Konečná Investor: LIONISANTE a.s., Na Poříčí 1067/25, Praha 1 Datum: 06/2015 1

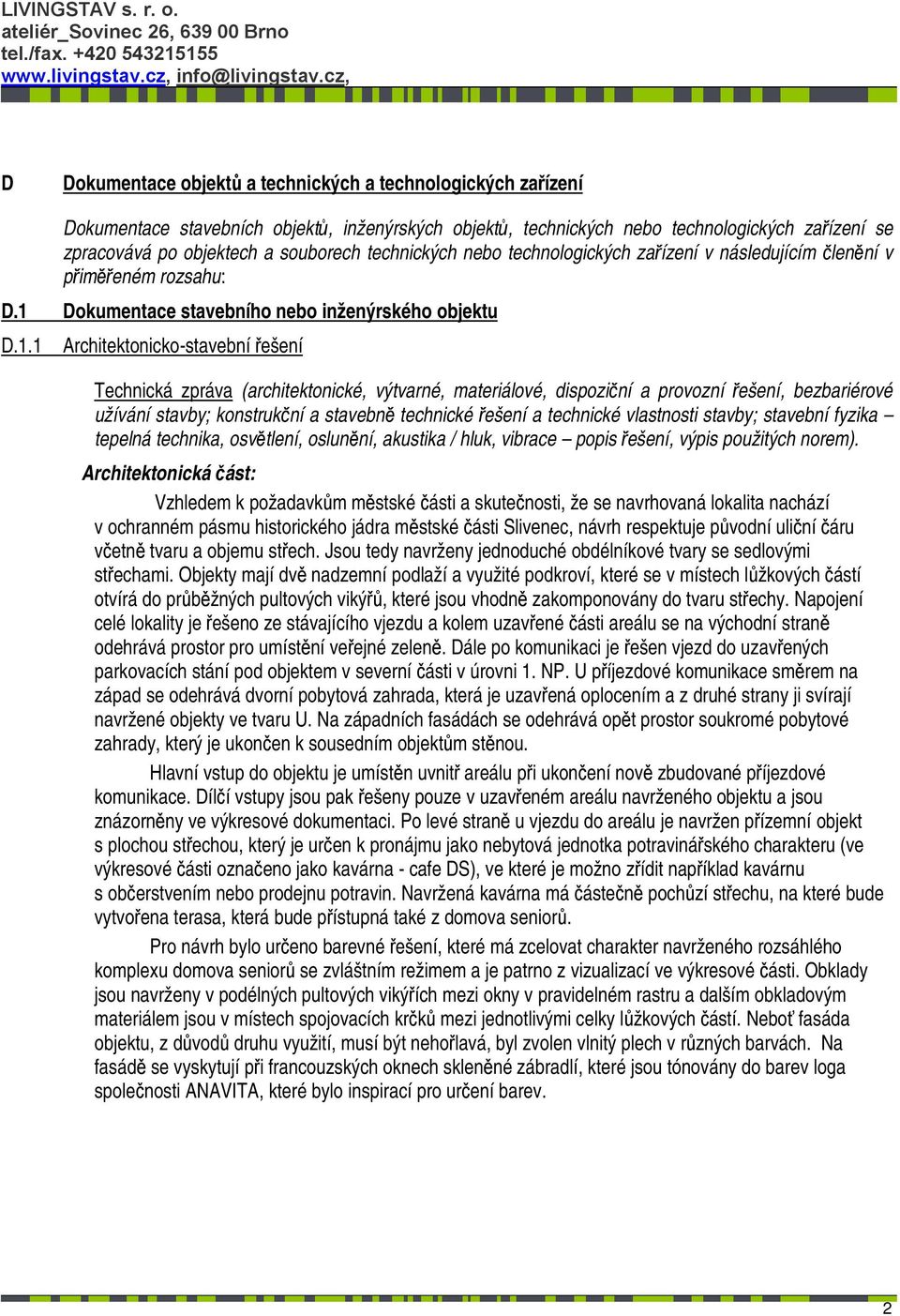

2 D Dokumentace objektů a technických a technologických zařízení Dokumentace stavebních objektů, inženýrských objektů, technických nebo technologických zařízení se zpracovává po objektech a souborech technických nebo technologických zařízení v následujícím členění v přiměřeném rozsahu: D.1 Dokumentace stavebního nebo inženýrského objektu D.1.1 Architektonicko-stavební řešení Technická zpráva (architektonické, výtvarné, materiálové, dispoziční a provozní řešení, bezbariérové užívání stavby; konstrukční a stavebně technické řešení a technické vlastnosti stavby; stavební fyzika tepelná technika, osvětlení, oslunění, akustika / hluk, vibrace popis řešení, výpis použitých norem). Architektonická část: Vzhledem k požadavkům městské části a skutečnosti, že se navrhovaná lokalita nachází v ochranném pásmu historického jádra městské části Slivenec, návrh respektuje původní uliční čáru včetně tvaru a objemu střech. Jsou tedy navrženy jednoduché obdélníkové tvary se sedlovými střechami. Objekty mají dvě nadzemní podlaží a využité podkroví, které se v místech lůžkových částí otvírá do průběžných pultových vikýřů, které jsou vhodně zakomponovány do tvaru střechy. Napojení celé lokality je řešeno ze stávajícího vjezdu a kolem uzavřené části areálu se na východní straně odehrává prostor pro umístění veřejné zeleně. Dále po komunikaci je řešen vjezd do uzavřených parkovacích stání pod objektem v severní části v úrovni 1. NP. U příjezdové komunikace směrem na západ se odehrává dvorní pobytová zahrada, která je uzavřená oplocením a z druhé strany ji svírají navržené objekty ve tvaru U. Na západních fasádách se odehrává opět prostor soukromé pobytové zahrady, který je ukončen k sousedním objektům stěnou. Hlavní vstup do objektu je umístěn uvnitř areálu při ukončení nově zbudované příjezdové komunikace. Dílčí vstupy jsou pak řešeny pouze v uzavřeném areálu navrženého objektu a jsou znázorněny ve výkresové dokumentaci. Po levé straně u vjezdu do areálu je navržen přízemní objekt s plochou střechou, který je určen k pronájmu jako nebytová jednotka potravinářského charakteru (ve výkresové části označeno jako kavárna - cafe DS), ve které je možno zřídit například kavárnu s občerstvením nebo prodejnu potravin. Navržená kavárna má částečně pochůzí střechu, na které bude vytvořena terasa, která bude přístupná také z domova seniorů. Pro návrh bylo určeno barevné řešení, které má zcelovat charakter navrženého rozsáhlého komplexu domova seniorů se zvláštním režimem a je patrno z vizualizací ve výkresové části. Obklady jsou navrženy v podélných pultových vikýřích mezi okny v pravidelném rastru a dalším obkladovým materiálem jsou v místech spojovacích krčků mezi jednotlivými celky lůžkových částí. Neboť fasáda objektu, z důvodů druhu využití, musí být nehořlavá, byl zvolen vlnitý plech v různých barvách. Na fasádě se vyskytují při francouzských oknech skleněné zábradlí, které jsou tónovány do barev loga společnosti ANAVITA, které bylo inspirací pro určení barev. 2

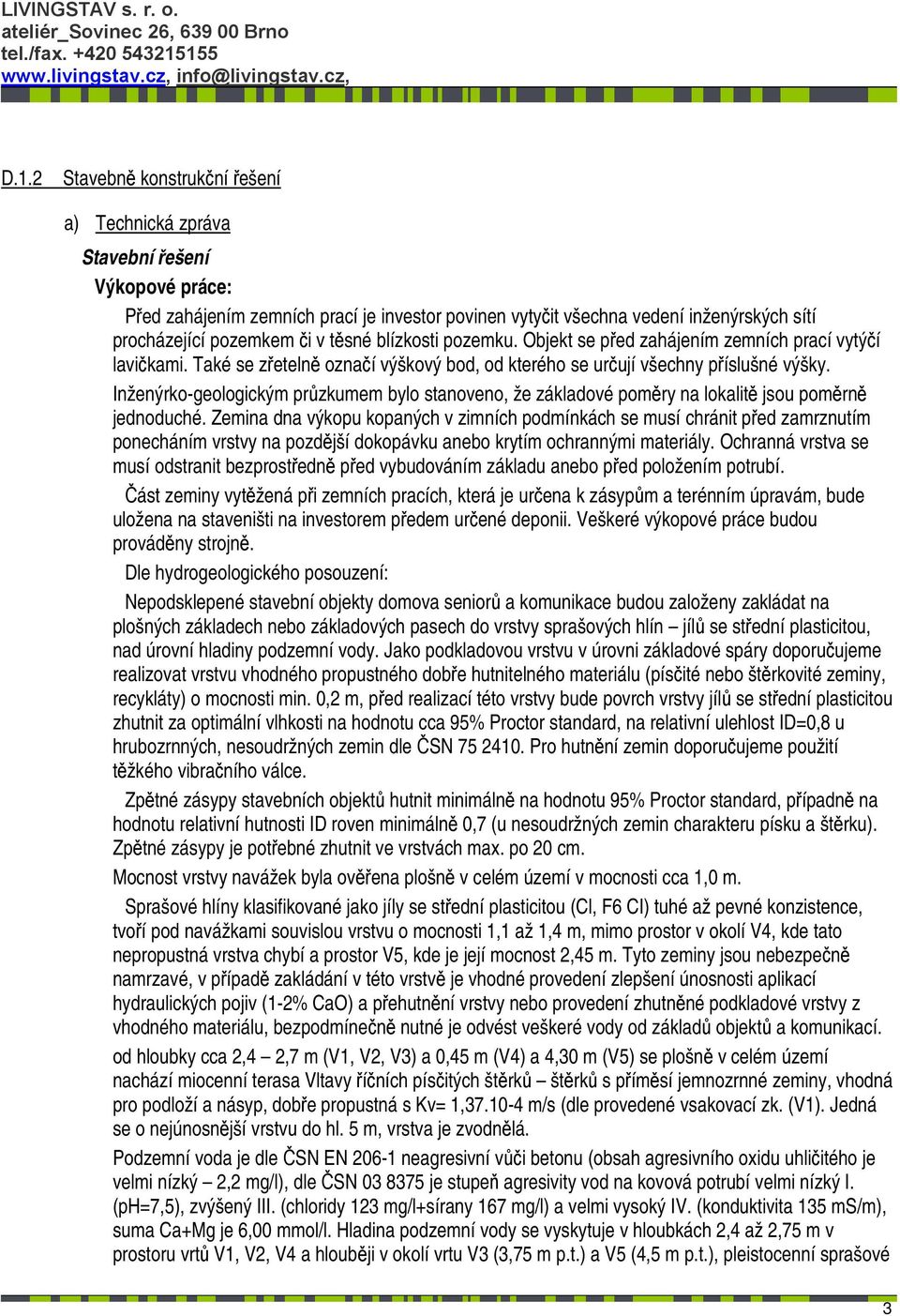

3 D.1.2 Stavebně konstrukční řešení a) Technická zpráva Stavební řešení Výkopové práce: Před zahájením zemních prací je investor povinen vytyčit všechna vedení inženýrských sítí procházející pozemkem či v těsné blízkosti pozemku. Objekt se před zahájením zemních prací vytýčí lavičkami. Také se zřetelně označí výškový bod, od kterého se určují všechny příslušné výšky. Inženýrko-geologickým průzkumem bylo stanoveno, že základové poměry na lokalitě jsou poměrně jednoduché. Zemina dna výkopu kopaných v zimních podmínkách se musí chránit před zamrznutím ponecháním vrstvy na pozdější dokopávku anebo krytím ochrannými materiály. Ochranná vrstva se musí odstranit bezprostředně před vybudováním základu anebo před položením potrubí. Část zeminy vytěžená při zemních pracích, která je určena k zásypům a terénním úpravám, bude uložena na staveništi na investorem předem určené deponii. Veškeré výkopové práce budou prováděny strojně. Dle hydrogeologického posouzení: Nepodsklepené stavební objekty domova seniorů a komunikace budou založeny zakládat na plošných základech nebo základových pasech do vrstvy sprašových hlín jílů se střední plasticitou, nad úrovní hladiny podzemní vody. Jako podkladovou vrstvu v úrovni základové spáry doporučujeme realizovat vrstvu vhodného propustného dobře hutnitelného materiálu (písčité nebo štěrkovité zeminy, recykláty) o mocnosti min. 0,2 m, před realizací této vrstvy bude povrch vrstvy jílů se střední plasticitou zhutnit za optimální vlhkosti na hodnotu cca 95% Proctor standard, na relativní ulehlost ID=0,8 u hrubozrnných, nesoudržných zemin dle ČSN Pro hutnění zemin doporučujeme použití těžkého vibračního válce. Zpětné zásypy stavebních objektů hutnit minimálně na hodnotu 95% Proctor standard, případně na hodnotu relativní hutnosti ID roven minimálně 0,7 (u nesoudržných zemin charakteru písku a štěrku). Zpětné zásypy je potřebné zhutnit ve vrstvách max. po 20 cm. Mocnost vrstvy navážek byla ověřena plošně v celém území v mocnosti cca 1,0 m. Sprašové hlíny klasifikované jako jíly se střední plasticitou (Cl, F6 CI) tuhé až pevné konzistence, tvoří pod navážkami souvislou vrstvu o mocnosti 1,1 až 1,4 m, mimo prostor v okolí V4, kde tato nepropustná vrstva chybí a prostor V5, kde je její mocnost 2,45 m. Tyto zeminy jsou nebezpečně namrzavé, v případě zakládání v této vrstvě je vhodné provedení zlepšení únosnosti aplikací hydraulických pojiv (1-2% CaO) a přehutnění vrstvy nebo provedení zhutněné podkladové vrstvy z vhodného materiálu, bezpodmínečně nutné je odvést veškeré vody od základů objektů a komunikací. od hloubky cca 2,4 2,7 m (V1, V2, V3) a 0,45 m (V4) a 4,30 m (V5) se plošně v celém území nachází miocenní terasa Vltavy říčních písčitých štěrků štěrků s příměsí jemnozrnné zeminy, vhodná pro podloží a násyp, dobře propustná s Kv= 1, m/s (dle provedené vsakovací zk. (V1). Jedná se o nejúnosnější vrstvu do hl. 5 m, vrstva je zvodnělá. Podzemní voda je dle ČSN EN neagresivní vůči betonu (obsah agresivního oxidu uhličitého je velmi nízký 2,2 mg/l), dle ČSN je stupeň agresivity vod na kovová potrubí velmi nízký I. (ph=7,5), zvýšený III. (chloridy 123 mg/l+sírany 167 mg/l) a velmi vysoký IV. (konduktivita 135 ms/m), suma Ca+Mg je 6,00 mmol/l. Hladina podzemní vody se vyskytuje v hloubkách 2,4 až 2,75 m v prostoru vrtů V1, V2, V4 a hlouběji v okolí vrtu V3 (3,75 m p.t.) a V5 (4,5 m p.t.), pleistocenní sprašové 3

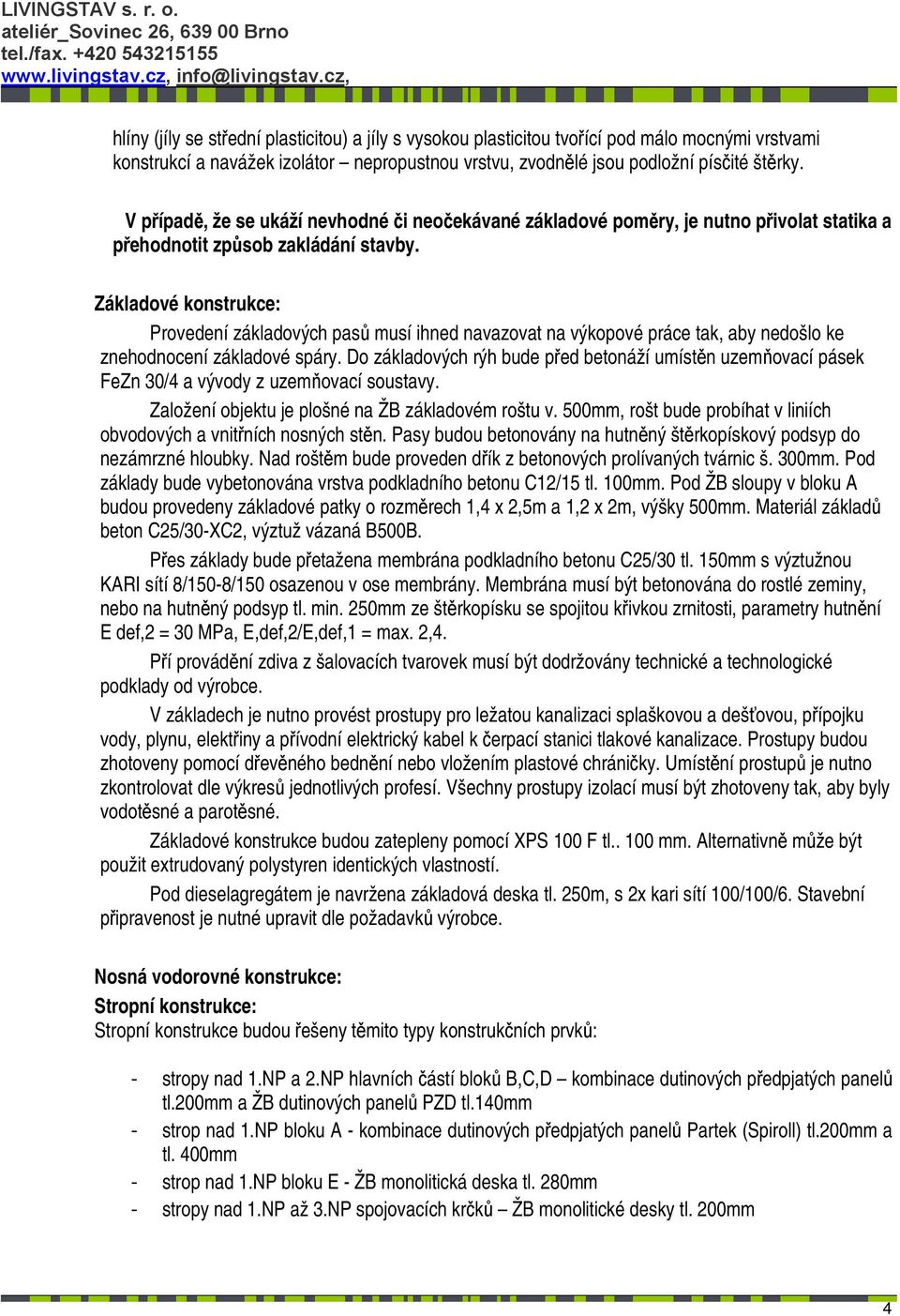

4 hlíny (jíly se střední plasticitou) a jíly s vysokou plasticitou tvořící pod málo mocnými vrstvami konstrukcí a navážek izolátor nepropustnou vrstvu, zvodnělé jsou podložní písčité štěrky. V případě, že se ukáží nevhodné či neočekávané základové poměry, je nutno přivolat statika a přehodnotit způsob zakládání stavby. Základové konstrukce: Provedení základových pasů musí ihned navazovat na výkopové práce tak, aby nedošlo ke znehodnocení základové spáry. Do základových rýh bude před betonáží umístěn uzemňovací pásek FeZn 30/4 a vývody z uzemňovací soustavy. Založení objektu je plošné na ŽB základovém roštu v. 500mm, rošt bude probíhat v liniích obvodových a vnitřních nosných stěn. Pasy budou betonovány na hutněný štěrkopískový podsyp do nezámrzné hloubky. Nad roštěm bude proveden dřík z betonových prolívaných tvárnic š. 300mm. Pod základy bude vybetonována vrstva podkladního betonu C12/15 tl. 100mm. Pod ŽB sloupy v bloku A budou provedeny základové patky o rozměrech 1,4 x 2,5m a 1,2 x 2m, výšky 500mm. Materiál základů beton C25/30-XC2, výztuž vázaná B500B. Přes základy bude přetažena membrána podkladního betonu C25/30 tl. 150mm s výztužnou KARI sítí 8/150-8/150 osazenou v ose membrány. Membrána musí být betonována do rostlé zeminy, nebo na hutněný podsyp tl. min. 250mm ze štěrkopísku se spojitou křivkou zrnitosti, parametry hutnění E def,2 = 30 MPa, E,def,2/E,def,1 = max. 2,4. Pří provádění zdiva z šalovacích tvarovek musí být dodržovány technické a technologické podklady od výrobce. V základech je nutno provést prostupy pro ležatou kanalizaci splaškovou a dešťovou, přípojku vody, plynu, elektřiny a přívodní elektrický kabel k čerpací stanici tlakové kanalizace. Prostupy budou zhotoveny pomocí dřevěného bednění nebo vložením plastové chráničky. Umístění prostupů je nutno zkontrolovat dle výkresů jednotlivých profesí. Všechny prostupy izolací musí být zhotoveny tak, aby byly vodotěsné a parotěsné. Základové konstrukce budou zatepleny pomocí XPS 100 F tl mm. Alternativně může být použit extrudovaný polystyren identických vlastností. Pod dieselagregátem je navržena základová deska tl. 250m, s 2x kari sítí 100/100/6. Stavební připravenost je nutné upravit dle požadavků výrobce. Nosná vodorovné konstrukce: Stropní konstrukce: Stropní konstrukce budou řešeny těmito typy konstrukčních prvků: - stropy nad 1.NP a 2.NP hlavních částí bloků B,C,D kombinace dutinových předpjatých panelů tl.200mm a ŽB dutinových panelů PZD tl.140mm - strop nad 1.NP bloku A - kombinace dutinových předpjatých panelů Partek (Spiroll) tl.200mm a tl. 400mm - strop nad 1.NP bloku E - ŽB monolitická deska tl. 280mm - stropy nad 1.NP až 3.NP spojovacích krčků ŽB monolitické desky tl. 200mm 4

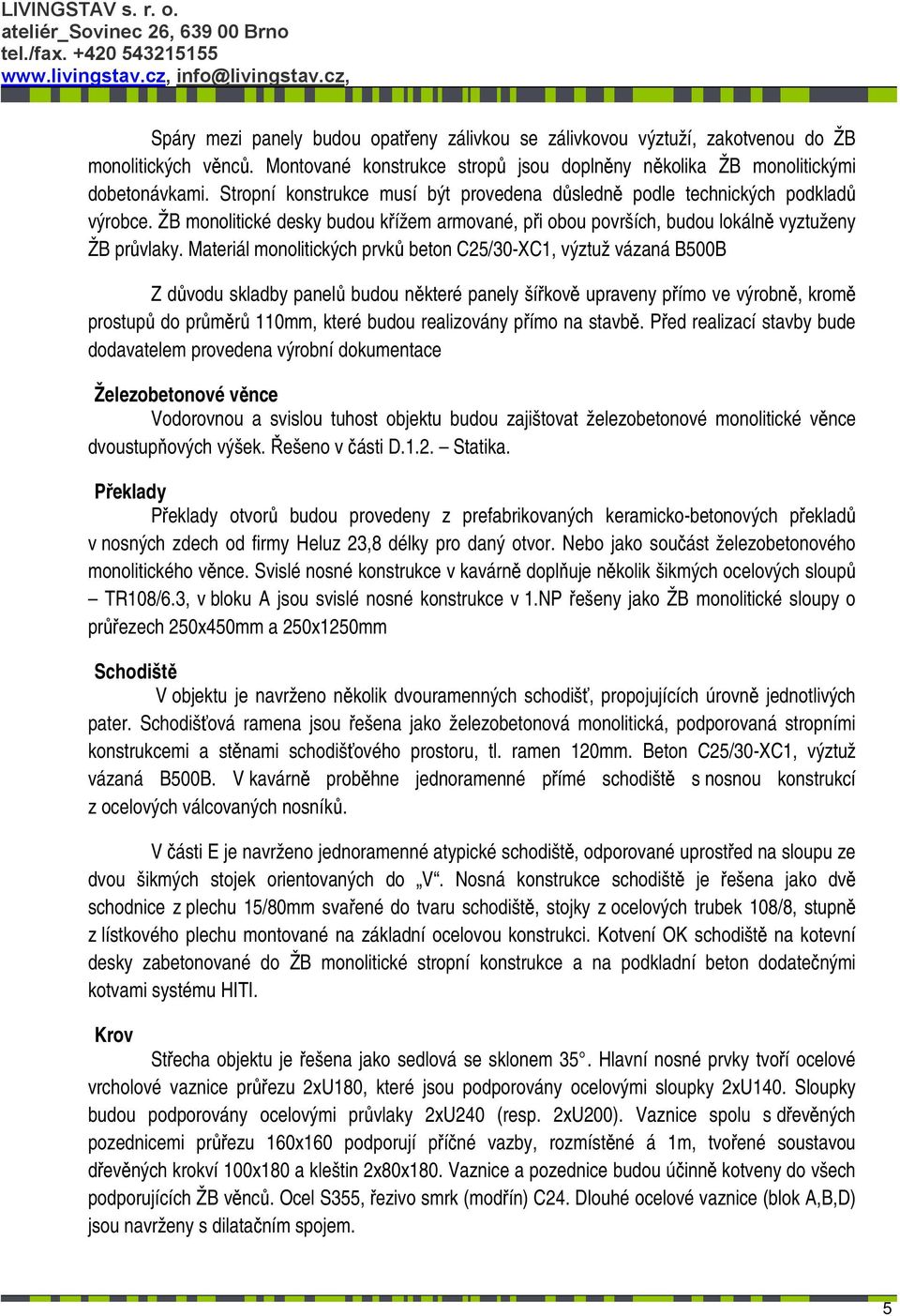

5 Spáry mezi panely budou opatřeny zálivkou se zálivkovou výztuží, zakotvenou do ŽB monolitických věnců. Montované konstrukce stropů jsou doplněny několika ŽB monolitickými dobetonávkami. Stropní konstrukce musí být provedena důsledně podle technických podkladů výrobce. ŽB monolitické desky budou křížem armované, při obou površích, budou lokálně vyztuženy ŽB průvlaky. Materiál monolitických prvků beton C25/30-XC1, výztuž vázaná B500B Z důvodu skladby panelů budou některé panely šířkově upraveny přímo ve výrobně, kromě prostupů do průměrů 110mm, které budou realizovány přímo na stavbě. Před realizací stavby bude dodavatelem provedena výrobní dokumentace Železobetonové věnce Vodorovnou a svislou tuhost objektu budou zajištovat železobetonové monolitické věnce dvoustupňových výšek. Řešeno v části D.1.2. Statika. Překlady Překlady otvorů budou provedeny z prefabrikovaných keramicko-betonových překladů v nosných zdech od firmy Heluz 23,8 délky pro daný otvor. Nebo jako součást železobetonového monolitického věnce. Svislé nosné konstrukce v kavárně doplňuje několik šikmých ocelových sloupů TR108/6.3, v bloku A jsou svislé nosné konstrukce v 1.NP řešeny jako ŽB monolitické sloupy o průřezech 250x450mm a 250x1250mm Schodiště V objektu je navrženo několik dvouramenných schodišť, propojujících úrovně jednotlivých pater. Schodišťová ramena jsou řešena jako železobetonová monolitická, podporovaná stropními konstrukcemi a stěnami schodišťového prostoru, tl. ramen 120mm. Beton C25/30-XC1, výztuž vázaná B500B. V kavárně proběhne jednoramenné přímé schodiště s nosnou konstrukcí z ocelových válcovaných nosníků. V části E je navrženo jednoramenné atypické schodiště, odporované uprostřed na sloupu ze dvou šikmých stojek orientovaných do V. Nosná konstrukce schodiště je řešena jako dvě schodnice z plechu 15/80mm svařené do tvaru schodiště, stojky z ocelových trubek 108/8, stupně z lístkového plechu montované na základní ocelovou konstrukci. Kotvení OK schodiště na kotevní desky zabetonované do ŽB monolitické stropní konstrukce a na podkladní beton dodatečnými kotvami systému HITI. Krov Střecha objektu je řešena jako sedlová se sklonem 35. Hlavní nosné prvky tvoří ocelové vrcholové vaznice průřezu 2xU180, které jsou podporovány ocelovými sloupky 2xU140. Sloupky budou podporovány ocelovými průvlaky 2xU240 (resp. 2xU200). Vaznice spolu s dřevěných pozednicemi průřezu 160x160 podporují příčné vazby, rozmístěné á 1m, tvořené soustavou dřevěných krokví 100x180 a kleštin 2x80x180. Vaznice a pozednice budou účinně kotveny do všech podporujících ŽB věnců. Ocel S355, řezivo smrk (modřín) C24. Dlouhé ocelové vaznice (blok A,B,D) jsou navrženy s dilatačním spojem. 5

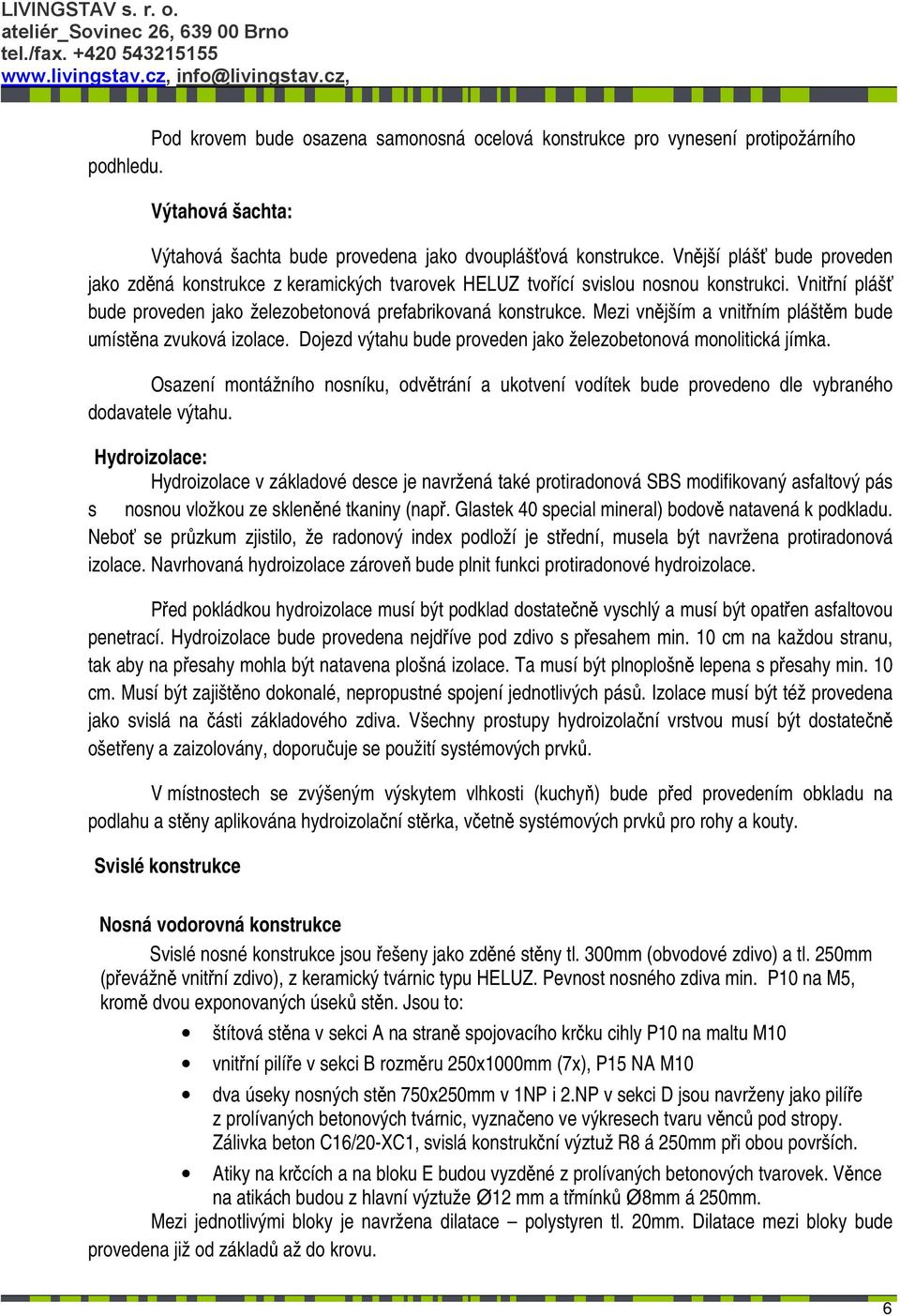

6 Pod krovem bude osazena samonosná ocelová konstrukce pro vynesení protipožárního podhledu. Výtahová šachta: Výtahová šachta bude provedena jako dvouplášťová konstrukce. Vnější plášť bude proveden jako zděná konstrukce z keramických tvarovek HELUZ tvořící svislou nosnou konstrukci. Vnitřní plášť bude proveden jako železobetonová prefabrikovaná konstrukce. Mezi vnějším a vnitřním pláštěm bude umístěna zvuková izolace. Dojezd výtahu bude proveden jako železobetonová monolitická jímka. Osazení montážního nosníku, odvětrání a ukotvení vodítek bude provedeno dle vybraného dodavatele výtahu. Hydroizolace: Hydroizolace v základové desce je navržená také protiradonová SBS modifikovaný asfaltový pás s nosnou vložkou ze skleněné tkaniny (např. Glastek 40 special mineral) bodově natavená k podkladu. Neboť se průzkum zjistilo, že radonový index podloží je střední, musela být navržena protiradonová izolace. Navrhovaná hydroizolace zároveň bude plnit funkci protiradonové hydroizolace. Před pokládkou hydroizolace musí být podklad dostatečně vyschlý a musí být opatřen asfaltovou penetrací. Hydroizolace bude provedena nejdříve pod zdivo s přesahem min. 10 cm na každou stranu, tak aby na přesahy mohla být natavena plošná izolace. Ta musí být plnoplošně lepena s přesahy min. 10 cm. Musí být zajištěno dokonalé, nepropustné spojení jednotlivých pásů. Izolace musí být též provedena jako svislá na části základového zdiva. Všechny prostupy hydroizolační vrstvou musí být dostatečně ošetřeny a zaizolovány, doporučuje se použití systémových prvků. V místnostech se zvýšeným výskytem vlhkosti (kuchyň) bude před provedením obkladu na podlahu a stěny aplikována hydroizolační stěrka, včetně systémových prvků pro rohy a kouty. Svislé konstrukce Nosná vodorovná konstrukce Svislé nosné konstrukce jsou řešeny jako zděné stěny tl. 300mm (obvodové zdivo) a tl. 250mm (převážně vnitřní zdivo), z keramický tvárnic typu HELUZ. Pevnost nosného zdiva min. P10 na M5, kromě dvou exponovaných úseků stěn. Jsou to: štítová stěna v sekci A na straně spojovacího krčku cihly P10 na maltu M10 vnitřní pilíře v sekci B rozměru 250x1000mm (7x), P15 NA M10 dva úseky nosných stěn 750x250mm v 1NP i 2.NP v sekci D jsou navrženy jako pilíře z prolívaných betonových tvárnic, vyznačeno ve výkresech tvaru věnců pod stropy. Zálivka beton C16/20-XC1, svislá konstrukční výztuž R8 á 250mm při obou površích. Atiky na krčcích a na bloku E budou vyzděné z prolívaných betonových tvarovek. Věnce na atikách budou z hlavní výztuže Ø12 mm a třmínků Ø8mm á 250mm. Mezi jednotlivými bloky je navržena dilatace polystyren tl. 20mm. Dilatace mezi bloky bude provedena již od základů až do krovu. 6

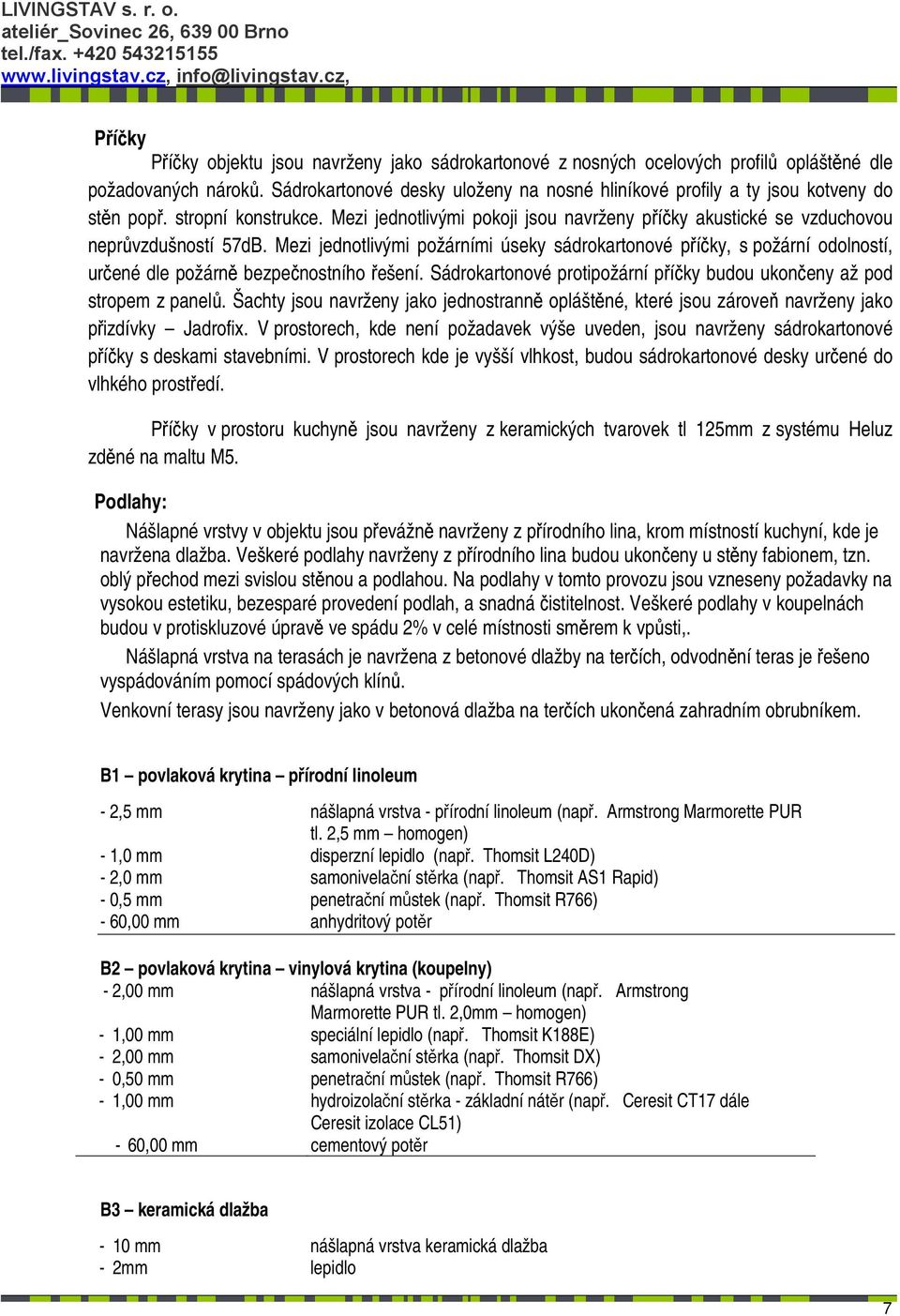

7 Příčky Příčky objektu jsou navrženy jako sádrokartonové z nosných ocelových profilů opláštěné dle požadovaných nároků. Sádrokartonové desky uloženy na nosné hliníkové profily a ty jsou kotveny do stěn popř. stropní konstrukce. Mezi jednotlivými pokoji jsou navrženy příčky akustické se vzduchovou neprůvzdušností 57dB. Mezi jednotlivými požárními úseky sádrokartonové příčky, s požární odolností, určené dle požárně bezpečnostního řešení. Sádrokartonové protipožární příčky budou ukončeny až pod stropem z panelů. Šachty jsou navrženy jako jednostranně opláštěné, které jsou zároveň navrženy jako přizdívky Jadrofix. V prostorech, kde není požadavek výše uveden, jsou navrženy sádrokartonové příčky s deskami stavebními. V prostorech kde je vyšší vlhkost, budou sádrokartonové desky určené do vlhkého prostředí. Příčky v prostoru kuchyně jsou navrženy z keramických tvarovek tl 125mm z systému Heluz zděné na maltu M5. Podlahy: Nášlapné vrstvy v objektu jsou převážně navrženy z přírodního lina, krom místností kuchyní, kde je navržena dlažba. Veškeré podlahy navrženy z přírodního lina budou ukončeny u stěny fabionem, tzn. oblý přechod mezi svislou stěnou a podlahou. Na podlahy v tomto provozu jsou vzneseny požadavky na vysokou estetiku, bezesparé provedení podlah, a snadná čistitelnost. Veškeré podlahy v koupelnách budou v protiskluzové úpravě ve spádu 2% v celé místnosti směrem k vpůsti,. Nášlapná vrstva na terasách je navržena z betonové dlažby na terčích, odvodnění teras je řešeno vyspádováním pomocí spádových klínů. Venkovní terasy jsou navrženy jako v betonová dlažba na terčích ukončená zahradním obrubníkem. B1 povlaková krytina přírodní linoleum - 2,5 mm nášlapná vrstva - přírodní linoleum (např. Armstrong Marmorette PUR tl. 2,5 mm homogen) - 1,0 mm disperzní lepidlo (např. Thomsit L240D) - 2,0 mm samonivelační stěrka (např. Thomsit AS1 Rapid) - 0,5 mm penetrační můstek (např. Thomsit R766) - 60,00 mm anhydritový potěr B2 povlaková krytina vinylová krytina (koupelny) - 2,00 mm nášlapná vrstva - přírodní linoleum (např. Armstrong Marmorette PUR tl. 2,0mm homogen) - 1,00 mm speciální lepidlo (např. Thomsit K188E) - 2,00 mm samonivelační stěrka (např. Thomsit DX) - 0,50 mm penetrační můstek (např. Thomsit R766) - 1,00 mm hydroizolační stěrka - základní nátěr (např. Ceresit CT17 dále Ceresit izolace CL51) - 60,00 mm cementový potěr B3 keramická dlažba - 10 mm nášlapná vrstva keramická dlažba - 2mm lepidlo 7

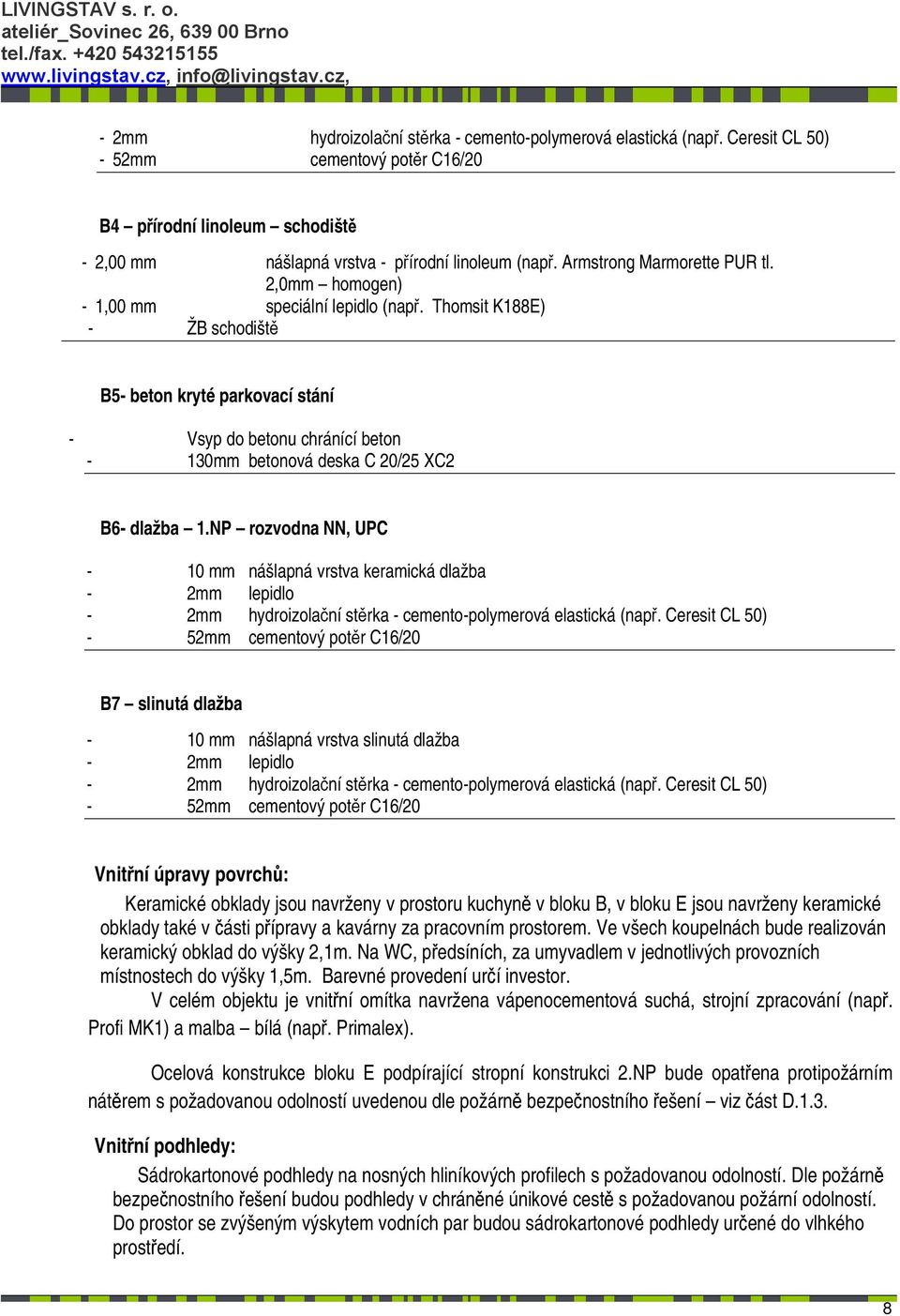

8 - 2mm hydroizolační stěrka - cemento-polymerová elastická (např. Ceresit CL 50) - 52mm cementový potěr C16/20 B4 přírodní linoleum schodiště - 2,00 mm nášlapná vrstva - přírodní linoleum (např. Armstrong Marmorette PUR tl. 2,0mm homogen) - 1,00 mm speciální lepidlo (např. Thomsit K188E) - ŽB schodiště B5- beton kryté parkovací stání - Vsyp do betonu chránící beton - 130mm betonová deska C 20/25 XC2 B6- dlažba 1.NP rozvodna NN, UPC - 10 mm nášlapná vrstva keramická dlažba - 2mm lepidlo - 2mm hydroizolační stěrka - cemento-polymerová elastická (např. Ceresit CL 50) - 52mm cementový potěr C16/20 B7 slinutá dlažba - 10 mm nášlapná vrstva slinutá dlažba - 2mm lepidlo - 2mm hydroizolační stěrka - cemento-polymerová elastická (např. Ceresit CL 50) - 52mm cementový potěr C16/20 Vnitřní úpravy povrchů: Keramické obklady jsou navrženy v prostoru kuchyně v bloku B, v bloku E jsou navrženy keramické obklady také v části přípravy a kavárny za pracovním prostorem. Ve všech koupelnách bude realizován keramický obklad do výšky 2,1m. Na WC, předsíních, za umyvadlem v jednotlivých provozních místnostech do výšky 1,5m. Barevné provedení určí investor. V celém objektu je vnitřní omítka navržena vápenocementová suchá, strojní zpracování (např. Profi MK1) a malba bílá (např. Primalex). Ocelová konstrukce bloku E podpírající stropní konstrukci 2.NP bude opatřena protipožárním nátěrem s požadovanou odolností uvedenou dle požárně bezpečnostního řešení viz část D.1.3. Vnitřní podhledy: Sádrokartonové podhledy na nosných hliníkových profilech s požadovanou odolností. Dle požárně bezpečnostního řešení budou podhledy v chráněné únikové cestě s požadovanou požární odolností. Do prostor se zvýšeným výskytem vodních par budou sádrokartonové podhledy určené do vlhkého prostředí. 8

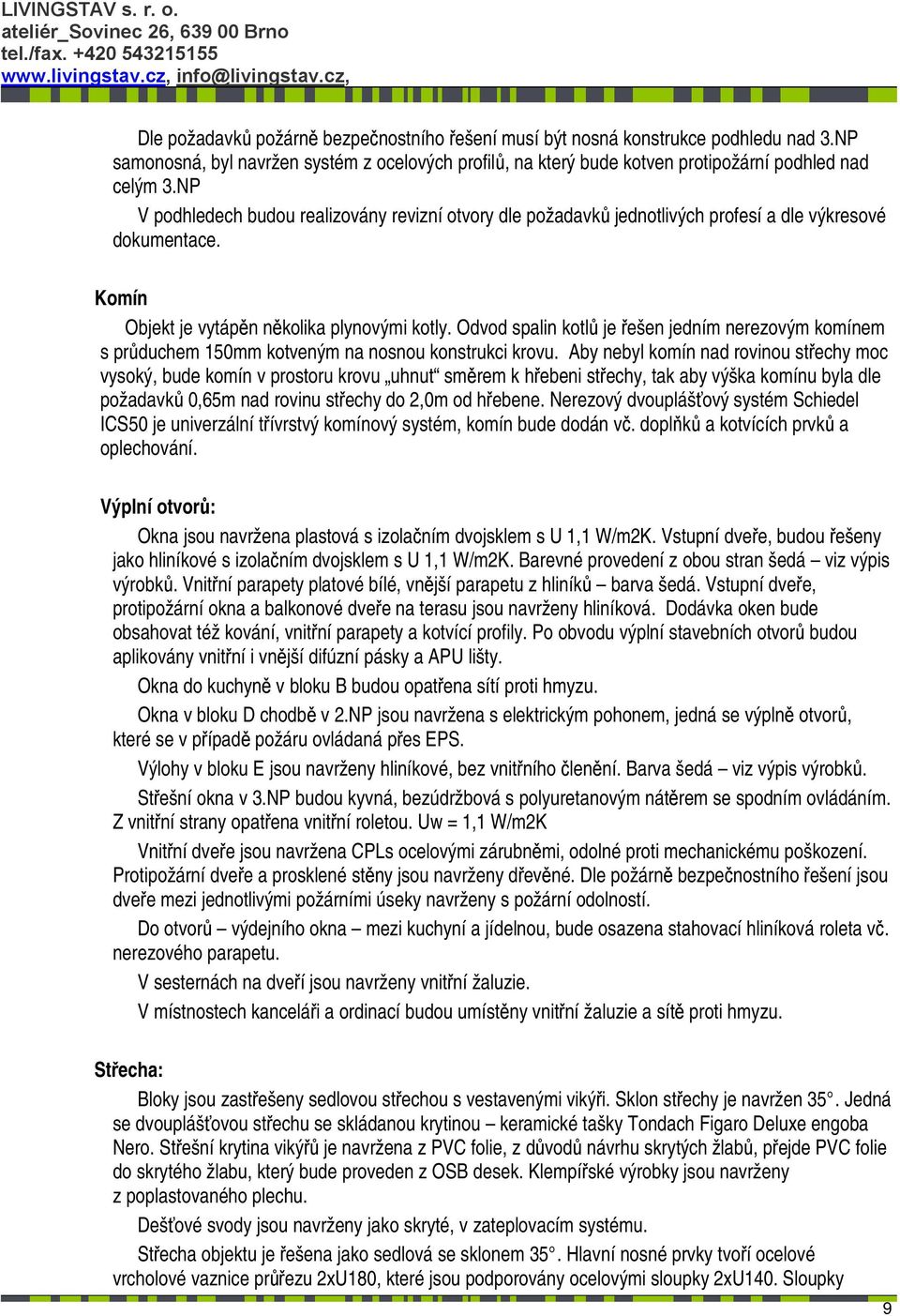

9 Dle požadavků požárně bezpečnostního řešení musí být nosná konstrukce podhledu nad 3.NP samonosná, byl navržen systém z ocelových profilů, na který bude kotven protipožární podhled nad celým 3.NP V podhledech budou realizovány revizní otvory dle požadavků jednotlivých profesí a dle výkresové dokumentace. Komín Objekt je vytápěn několika plynovými kotly. Odvod spalin kotlů je řešen jedním nerezovým komínem s průduchem 150mm kotveným na nosnou konstrukci krovu. Aby nebyl komín nad rovinou střechy moc vysoký, bude komín v prostoru krovu uhnut směrem k hřebeni střechy, tak aby výška komínu byla dle požadavků 0,65m nad rovinu střechy do 2,0m od hřebene. Nerezový dvouplášťový systém Schiedel ICS50 je univerzální třívrstvý komínový systém, komín bude dodán vč. doplňků a kotvících prvků a oplechování. Výplní otvorů: Okna jsou navržena plastová s izolačním dvojsklem s U 1,1 W/m2K. Vstupní dveře, budou řešeny jako hliníkové s izolačním dvojsklem s U 1,1 W/m2K. Barevné provedení z obou stran šedá viz výpis výrobků. Vnitřní parapety platové bílé, vnější parapetu z hliníků barva šedá. Vstupní dveře, protipožární okna a balkonové dveře na terasu jsou navrženy hliníková. Dodávka oken bude obsahovat též kování, vnitřní parapety a kotvící profily. Po obvodu výplní stavebních otvorů budou aplikovány vnitřní i vnější difúzní pásky a APU lišty. Okna do kuchyně v bloku B budou opatřena sítí proti hmyzu. Okna v bloku D chodbě v 2.NP jsou navržena s elektrickým pohonem, jedná se výplně otvorů, které se v případě požáru ovládaná přes EPS. Výlohy v bloku E jsou navrženy hliníkové, bez vnitřního členění. Barva šedá viz výpis výrobků. Střešní okna v 3.NP budou kyvná, bezúdržbová s polyuretanovým nátěrem se spodním ovládáním. Z vnitřní strany opatřena vnitřní roletou. Uw = 1,1 W/m2K Vnitřní dveře jsou navržena CPLs ocelovými zárubněmi, odolné proti mechanickému poškození. Protipožární dveře a prosklené stěny jsou navrženy dřevěné. Dle požárně bezpečnostního řešení jsou dveře mezi jednotlivými požárními úseky navrženy s požární odolností. Do otvorů výdejního okna mezi kuchyní a jídelnou, bude osazena stahovací hliníková roleta vč. nerezového parapetu. V sesternách na dveří jsou navrženy vnitřní žaluzie. V místnostech kanceláři a ordinací budou umístěny vnitřní žaluzie a sítě proti hmyzu. Střecha: Bloky jsou zastřešeny sedlovou střechou s vestavenými vikýři. Sklon střechy je navržen 35. Jedná se dvouplášťovou střechu se skládanou krytinou keramické tašky Tondach Figaro Deluxe engoba Nero. Střešní krytina vikýřů je navržena z PVC folie, z důvodů návrhu skrytých žlabů, přejde PVC folie do skrytého žlabu, který bude proveden z OSB desek. Klempířské výrobky jsou navrženy z poplastovaného plechu. Dešťové svody jsou navrženy jako skryté, v zateplovacím systému. Střecha objektu je řešena jako sedlová se sklonem 35. Hlavní nosné prvky tvoří ocelové vrcholové vaznice průřezu 2xU180, které jsou podporovány ocelovými sloupky 2xU140. Sloupky 9

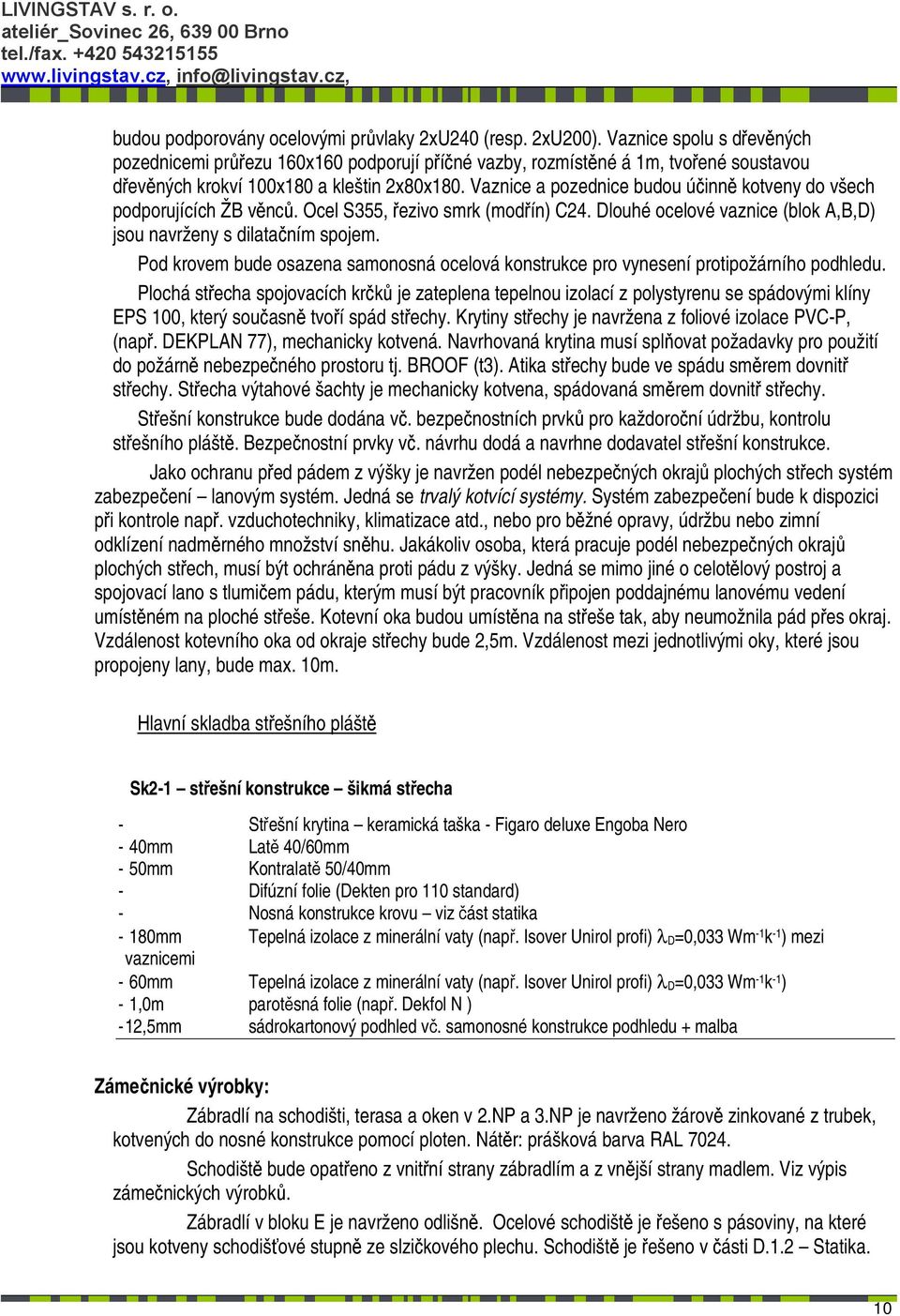

10 budou podporovány ocelovými průvlaky 2xU240 (resp. 2xU200). Vaznice spolu s dřevěných pozednicemi průřezu 160x160 podporují příčné vazby, rozmístěné á 1m, tvořené soustavou dřevěných krokví 100x180 a kleštin 2x80x180. Vaznice a pozednice budou účinně kotveny do všech podporujících ŽB věnců. Ocel S355, řezivo smrk (modřín) C24. Dlouhé ocelové vaznice (blok A,B,D) jsou navrženy s dilatačním spojem. Pod krovem bude osazena samonosná ocelová konstrukce pro vynesení protipožárního podhledu. Plochá střecha spojovacích krčků je zateplena tepelnou izolací z polystyrenu se spádovými klíny EPS 100, který současně tvoří spád střechy. Krytiny střechy je navržena z foliové izolace PVC-P, (např. DEKPLAN 77), mechanicky kotvená. Navrhovaná krytina musí splňovat požadavky pro použití do požárně nebezpečného prostoru tj. BROOF (t3). Atika střechy bude ve spádu směrem dovnitř střechy. Střecha výtahové šachty je mechanicky kotvena, spádovaná směrem dovnitř střechy. Střešní konstrukce bude dodána vč. bezpečnostních prvků pro každoroční údržbu, kontrolu střešního pláště. Bezpečnostní prvky vč. návrhu dodá a navrhne dodavatel střešní konstrukce. Jako ochranu před pádem z výšky je navržen podél nebezpečných okrajů plochých střech systém zabezpečení lanovým systém. Jedná se trvalý kotvící systémy. Systém zabezpečení bude k dispozici při kontrole např. vzduchotechniky, klimatizace atd., nebo pro běžné opravy, údržbu nebo zimní odklízení nadměrného množství sněhu. Jakákoliv osoba, která pracuje podél nebezpečných okrajů plochých střech, musí být ochráněna proti pádu z výšky. Jedná se mimo jiné o celotělový postroj a spojovací lano s tlumičem pádu, kterým musí být pracovník připojen poddajnému lanovému vedení umístěném na ploché střeše. Kotevní oka budou umístěna na střeše tak, aby neumožnila pád přes okraj. Vzdálenost kotevního oka od okraje střechy bude 2,5m. Vzdálenost mezi jednotlivými oky, které jsou propojeny lany, bude max. 10m. Hlavní skladba střešního pláště Sk2-1 střešní konstrukce šikmá střecha - Střešní krytina keramická taška - Figaro deluxe Engoba Nero - 40mm Latě 40/60mm - 50mm Kontralatě 50/40mm - Difúzní folie (Dekten pro 110 standard) - Nosná konstrukce krovu viz část statika - 180mm Tepelná izolace z minerální vaty (např. Isover Unirol profi) λ D=0,033 Wm -1 k -1 ) mezi vaznicemi - 60mm Tepelná izolace z minerální vaty (např. Isover Unirol profi) λ D=0,033 Wm -1 k -1 ) - 1,0m parotěsná folie (např. Dekfol N ) - 12,5mm sádrokartonový podhled vč. samonosné konstrukce podhledu + malba Zámečnické výrobky: Zábradlí na schodišti, terasa a oken v 2.NP a 3.NP je navrženo žárově zinkované z trubek, kotvených do nosné konstrukce pomocí ploten. Nátěr: prášková barva RAL Schodiště bude opatřeno z vnitřní strany zábradlím a z vnější strany madlem. Viz výpis zámečnických výrobků. Zábradlí v bloku E je navrženo odlišně. Ocelové schodiště je řešeno s pásoviny, na které jsou kotveny schodišťové stupně ze slzičkového plechu. Schodiště je řešeno v části D.1.2 Statika. 10

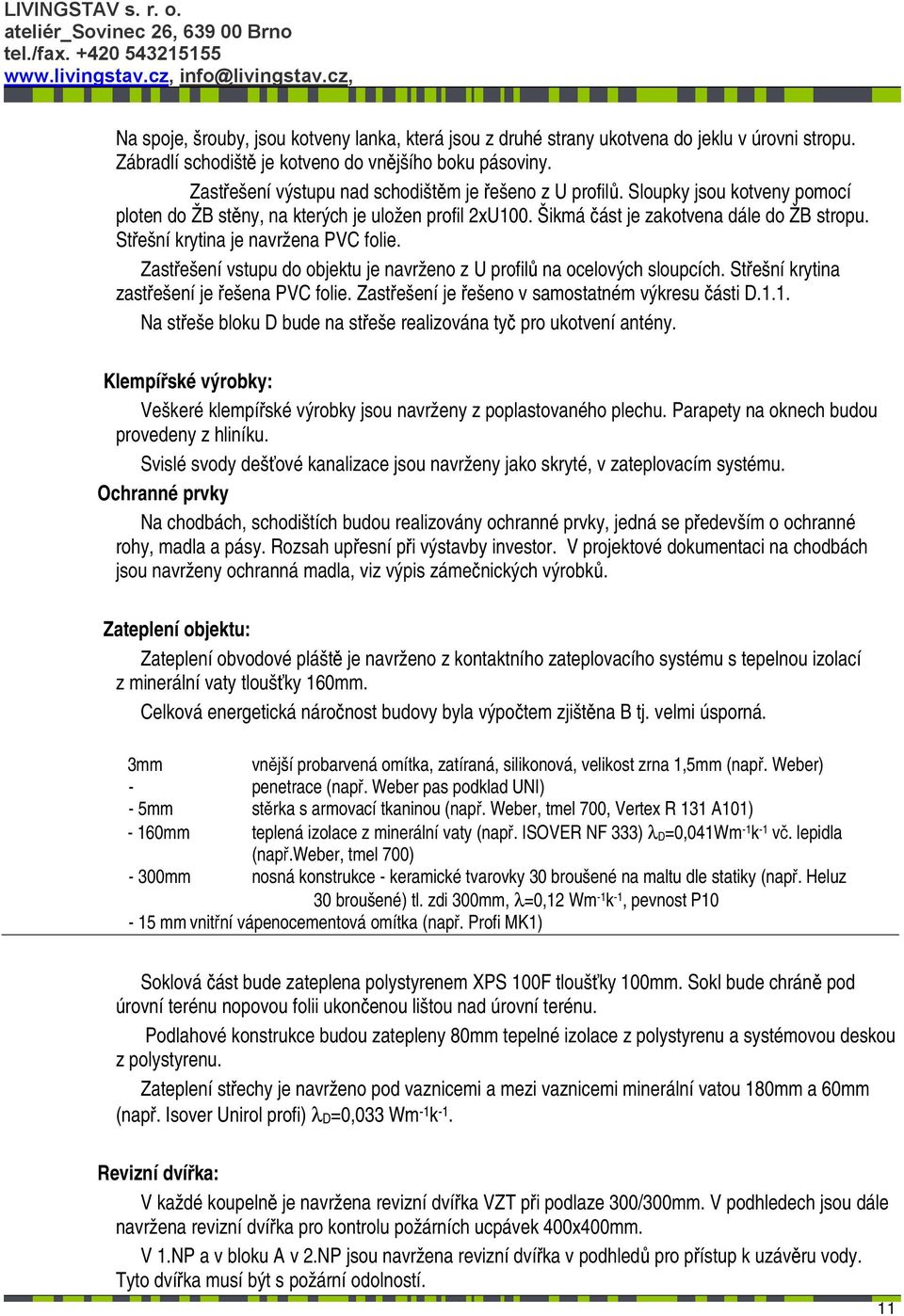

11 Na spoje, šrouby, jsou kotveny lanka, která jsou z druhé strany ukotvena do jeklu v úrovni stropu. Zábradlí schodiště je kotveno do vnějšího boku pásoviny. Zastřešení výstupu nad schodištěm je řešeno z U profilů. Sloupky jsou kotveny pomocí ploten do ŽB stěny, na kterých je uložen profil 2xU100. Šikmá část je zakotvena dále do ŽB stropu. Střešní krytina je navržena PVC folie. Zastřešení vstupu do objektu je navrženo z U profilů na ocelových sloupcích. Střešní krytina zastřešení je řešena PVC folie. Zastřešení je řešeno v samostatném výkresu části D.1.1. Na střeše bloku D bude na střeše realizována tyč pro ukotvení antény. Klempířské výrobky: Veškeré klempířské výrobky jsou navrženy z poplastovaného plechu. Parapety na oknech budou provedeny z hliníku. Svislé svody dešťové kanalizace jsou navrženy jako skryté, v zateplovacím systému. Ochranné prvky Na chodbách, schodištích budou realizovány ochranné prvky, jedná se především o ochranné rohy, madla a pásy. Rozsah upřesní při výstavby investor. V projektové dokumentaci na chodbách jsou navrženy ochranná madla, viz výpis zámečnických výrobků. Zateplení objektu: Zateplení obvodové pláště je navrženo z kontaktního zateplovacího systému s tepelnou izolací z minerální vaty tloušťky 160mm. Celková energetická náročnost budovy byla výpočtem zjištěna B tj. velmi úsporná. 3mm vnější probarvená omítka, zatíraná, silikonová, velikost zrna 1,5mm (např. Weber) - penetrace (např. Weber pas podklad UNI) - 5mm stěrka s armovací tkaninou (např. Weber, tmel 700, Vertex R 131 A101) - 160mm teplená izolace z minerální vaty (např. ISOVER NF 333) λ D=0,041Wm -1 k -1 vč. lepidla (např.weber, tmel 700) - 300mm nosná konstrukce - keramické tvarovky 30 broušené na maltu dle statiky (např. Heluz 30 broušené) tl. zdi 300mm, λ=0,12 Wm -1 k -1, pevnost P10-15 mm vnitřní vápenocementová omítka (např. Profi MK1) Soklová část bude zateplena polystyrenem XPS 100F tloušťky 100mm. Sokl bude chráně pod úrovní terénu nopovou folii ukončenou lištou nad úrovní terénu. Podlahové konstrukce budou zatepleny 80mm tepelné izolace z polystyrenu a systémovou deskou z polystyrenu. Zateplení střechy je navrženo pod vaznicemi a mezi vaznicemi minerální vatou 180mm a 60mm (např. Isover Unirol profi) λd=0,033 Wm -1 k -1. Revizní dvířka: V každé koupelně je navržena revizní dvířka VZT při podlaze 300/300mm. V podhledech jsou dále navržena revizní dvířka pro kontrolu požárních ucpávek 400x400mm. V 1.NP a v bloku A v 2.NP jsou navržena revizní dvířka v podhledů pro přístup k uzávěru vody. Tyto dvířka musí být s požární odolností. 11

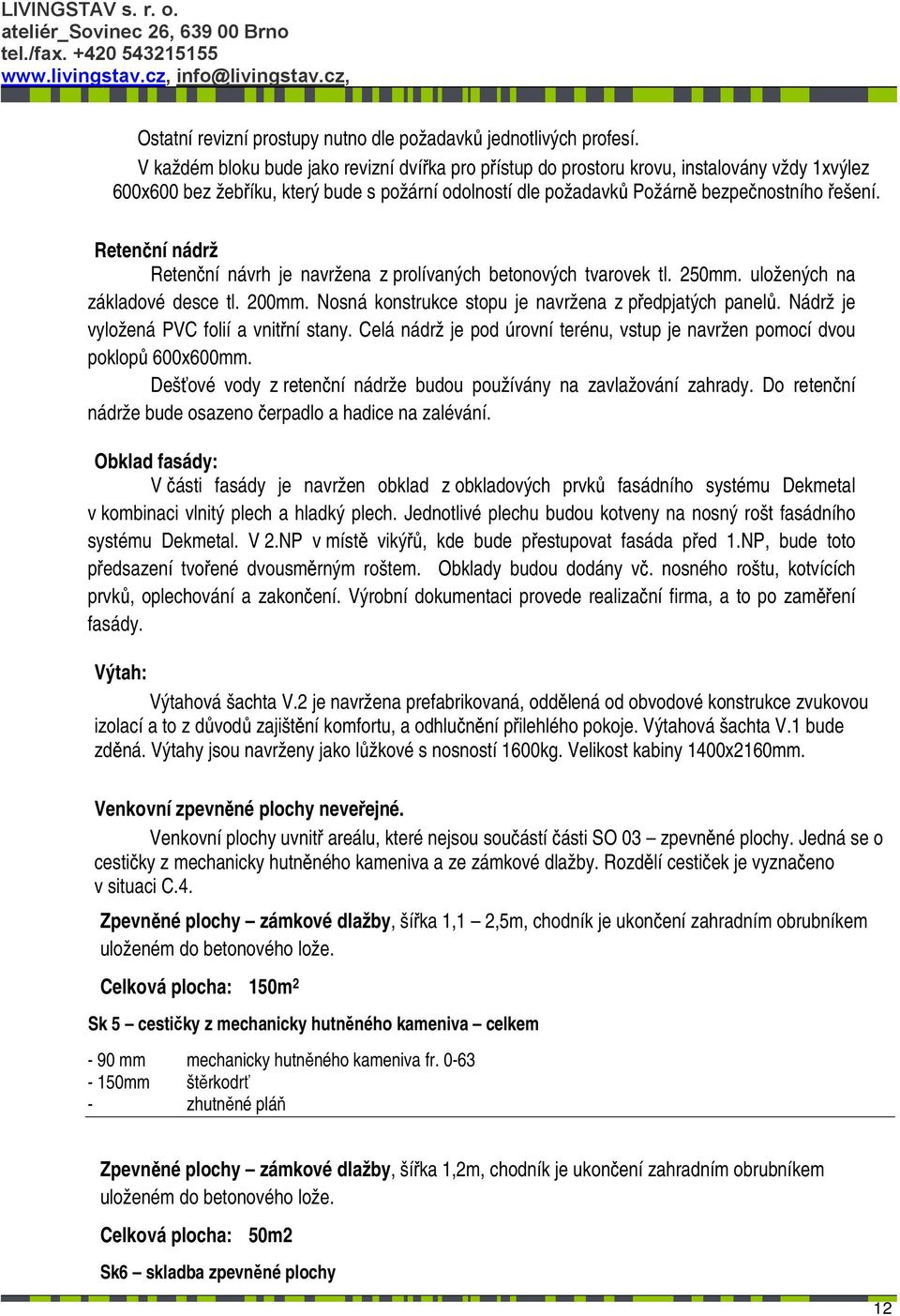

12 Ostatní revizní prostupy nutno dle požadavků jednotlivých profesí. V každém bloku bude jako revizní dvířka pro přístup do prostoru krovu, instalovány vždy 1xvýlez 600x600 bez žebříku, který bude s požární odolností dle požadavků Požárně bezpečnostního řešení. Retenční nádrž Retenční návrh je navržena z prolívaných betonových tvarovek tl. 250mm. uložených na základové desce tl. 200mm. Nosná konstrukce stopu je navržena z předpjatých panelů. Nádrž je vyložená PVC folií a vnitřní stany. Celá nádrž je pod úrovní terénu, vstup je navržen pomocí dvou poklopů 600x600mm. Dešťové vody z retenční nádrže budou používány na zavlažování zahrady. Do retenční nádrže bude osazeno čerpadlo a hadice na zalévání. Obklad fasády: V části fasády je navržen obklad z obkladových prvků fasádního systému Dekmetal v kombinaci vlnitý plech a hladký plech. Jednotlivé plechu budou kotveny na nosný rošt fasádního systému Dekmetal. V 2.NP v místě vikýřů, kde bude přestupovat fasáda před 1.NP, bude toto předsazení tvořené dvousměrným roštem. Obklady budou dodány vč. nosného roštu, kotvících prvků, oplechování a zakončení. Výrobní dokumentaci provede realizační firma, a to po zaměření fasády. Výtah: Výtahová šachta V.2 je navržena prefabrikovaná, oddělená od obvodové konstrukce zvukovou izolací a to z důvodů zajištění komfortu, a odhlučnění přilehlého pokoje. Výtahová šachta V.1 bude zděná. Výtahy jsou navrženy jako lůžkové s nosností 1600kg. Velikost kabiny 1400x2160mm. Venkovní zpevněné plochy neveřejné. Venkovní plochy uvnitř areálu, které nejsou součástí části SO 03 zpevněné plochy. Jedná se o cestičky z mechanicky hutněného kameniva a ze zámkové dlažby. Rozdělí cestiček je vyznačeno v situaci C.4. Zpevněné plochy zámkové dlažby, šířka 1,1 2,5m, chodník je ukončení zahradním obrubníkem uloženém do betonového lože. Celková plocha: 150m 2 Sk 5 cestičky z mechanicky hutněného kameniva celkem - 90 mm mechanicky hutněného kameniva fr mm štěrkodrť - zhutněné pláň Zpevněné plochy zámkové dlažby, šířka 1,2m, chodník je ukončení zahradním obrubníkem uloženém do betonového lože. Celková plocha: 50m2 Sk6 skladba zpevněné plochy 12

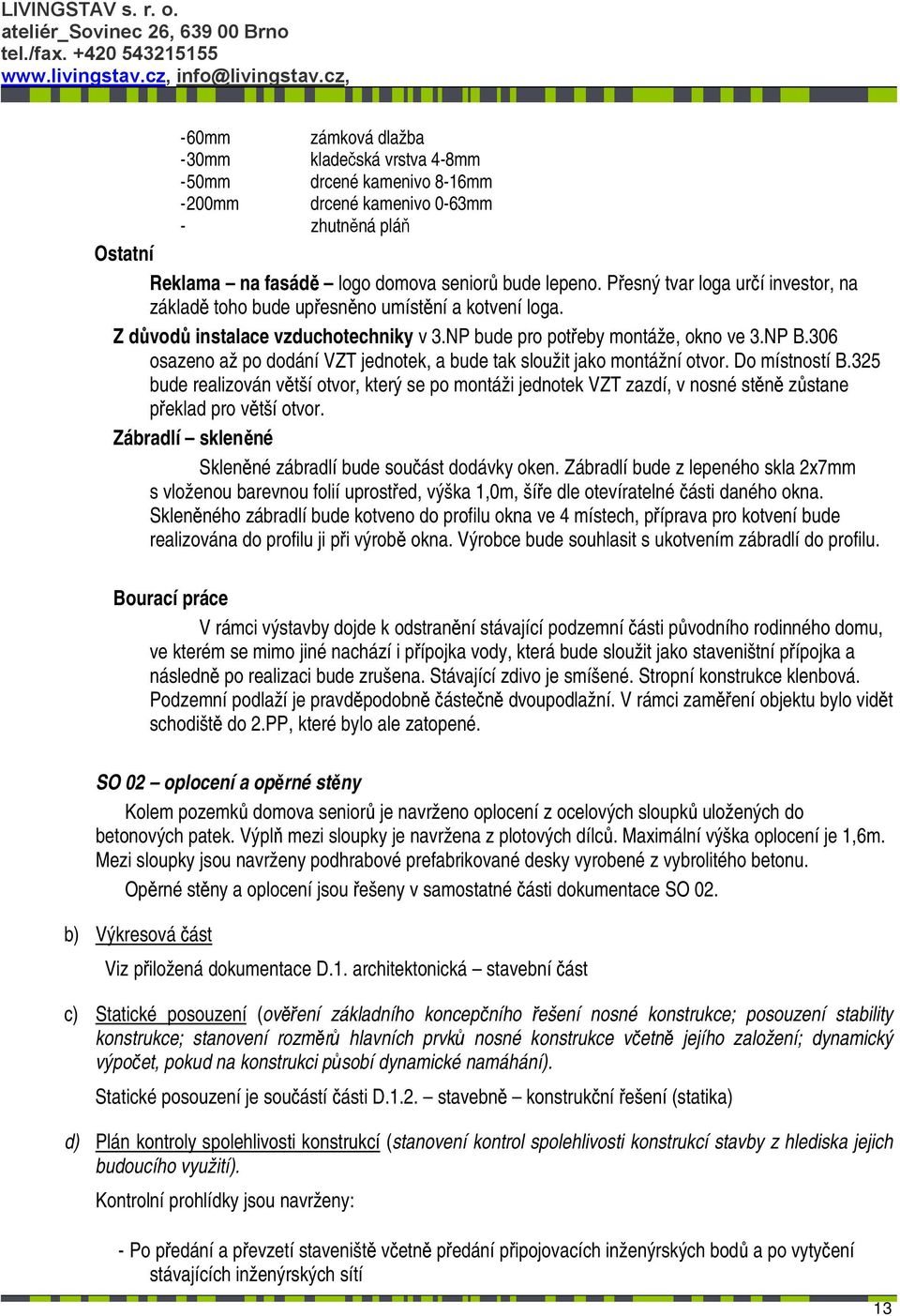

13 - 60mm zámková dlažba - 30mm kladečská vrstva 4-8mm - 50mm drcené kamenivo 8-16mm - 200mm drcené kamenivo 0-63mm - zhutněná pláň Ostatní Reklama na fasádě logo domova seniorů bude lepeno. Přesný tvar loga určí investor, na základě toho bude upřesněno umístění a kotvení loga. Z důvodů instalace vzduchotechniky v 3.NP bude pro potřeby montáže, okno ve 3.NP B.306 osazeno až po dodání VZT jednotek, a bude tak sloužit jako montážní otvor. Do místností B.325 bude realizován větší otvor, který se po montáži jednotek VZT zazdí, v nosné stěně zůstane překlad pro větší otvor. Zábradlí skleněné Skleněné zábradlí bude součást dodávky oken. Zábradlí bude z lepeného skla 2x7mm s vloženou barevnou folií uprostřed, výška 1,0m, šíře dle otevíratelné části daného okna. Skleněného zábradlí bude kotveno do profilu okna ve 4 místech, příprava pro kotvení bude realizována do profilu ji při výrobě okna. Výrobce bude souhlasit s ukotvením zábradlí do profilu. Bourací práce V rámci výstavby dojde k odstranění stávající podzemní části původního rodinného domu, ve kterém se mimo jiné nachází i přípojka vody, která bude sloužit jako staveništní přípojka a následně po realizaci bude zrušena. Stávající zdivo je smíšené. Stropní konstrukce klenbová. Podzemní podlaží je pravděpodobně částečně dvoupodlažní. V rámci zaměření objektu bylo vidět schodiště do 2.PP, které bylo ale zatopené. SO 02 oplocení a opěrné stěny Kolem pozemků domova seniorů je navrženo oplocení z ocelových sloupků uložených do betonových patek. Výplň mezi sloupky je navržena z plotových dílců. Maximální výška oplocení je 1,6m. Mezi sloupky jsou navrženy podhrabové prefabrikované desky vyrobené z vybrolitého betonu. Opěrné stěny a oplocení jsou řešeny v samostatné části dokumentace SO 02. b) Výkresová část Viz přiložená dokumentace D.1. architektonická stavební část c) Statické posouzení (ověření základního koncepčního řešení nosné konstrukce; posouzení stability konstrukce; stanovení rozměrů hlavních prvků nosné konstrukce včetně jejího založení; dynamický výpočet, pokud na konstrukci působí dynamické namáhání). Statické posouzení je součástí části D.1.2. stavebně konstrukční řešení (statika) d) Plán kontroly spolehlivosti konstrukcí (stanovení kontrol spolehlivosti konstrukcí stavby z hlediska jejich budoucího využití). Kontrolní prohlídky jsou navrženy: - Po předání a převzetí staveniště včetně předání připojovacích inženýrských bodů a po vytyčení stávajících inženýrských sítí 13

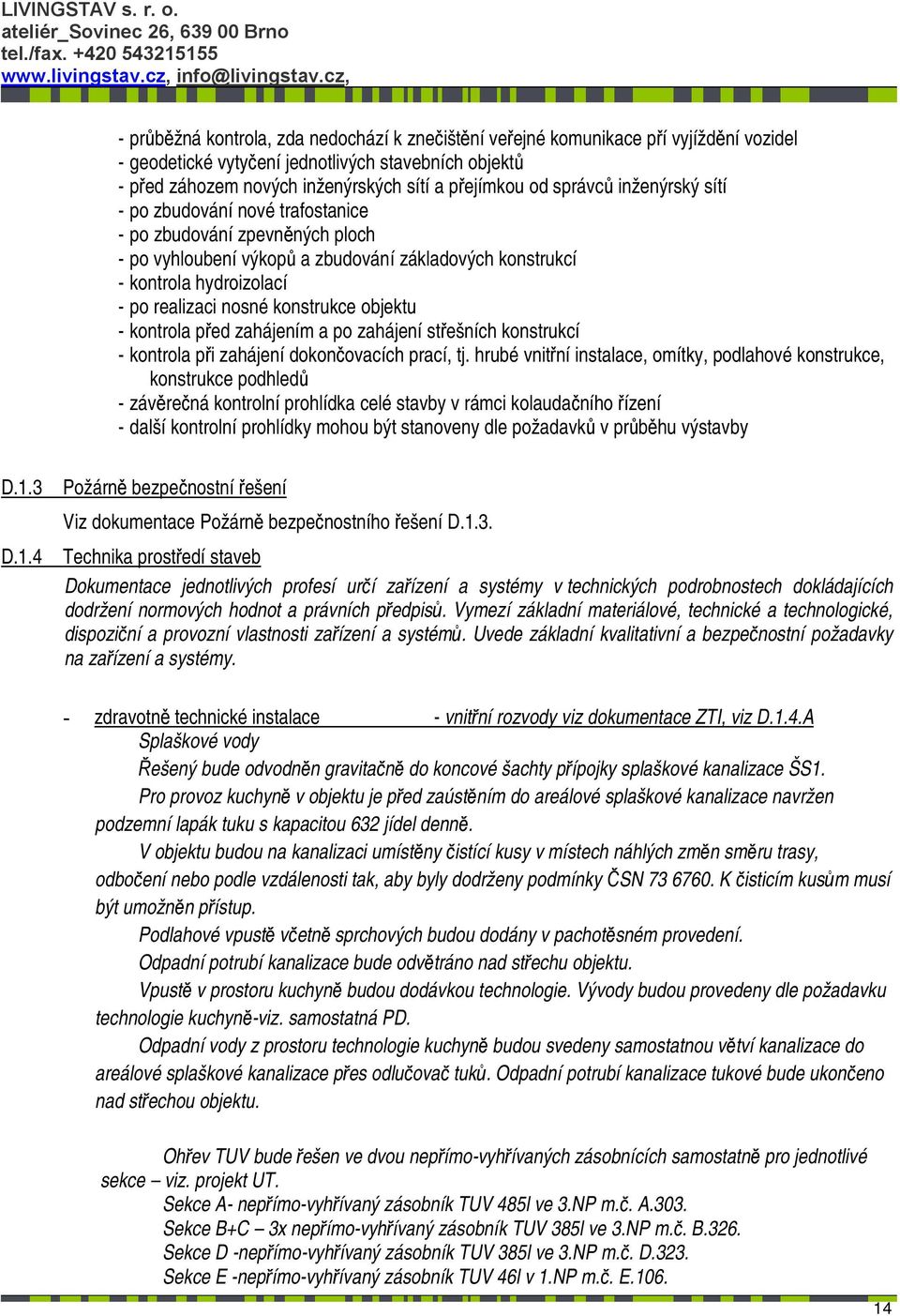

14 - průběžná kontrola, zda nedochází k znečištění veřejné komunikace pří vyjíždění vozidel - geodetické vytyčení jednotlivých stavebních objektů - před záhozem nových inženýrských sítí a přejímkou od správců inženýrský sítí - po zbudování nové trafostanice - po zbudování zpevněných ploch - po vyhloubení výkopů a zbudování základových konstrukcí - kontrola hydroizolací - po realizaci nosné konstrukce objektu - kontrola před zahájením a po zahájení střešních konstrukcí - kontrola při zahájení dokončovacích prací, tj. hrubé vnitřní instalace, omítky, podlahové konstrukce, konstrukce podhledů - závěrečná kontrolní prohlídka celé stavby v rámci kolaudačního řízení - další kontrolní prohlídky mohou být stanoveny dle požadavků v průběhu výstavby D.1.3 D.1.4 Požárně bezpečnostní řešení Viz dokumentace Požárně bezpečnostního řešení D.1.3. Technika prostředí staveb Dokumentace jednotlivých profesí určí zařízení a systémy v technických podrobnostech dokládajících dodržení normových hodnot a právních předpisů. Vymezí základní materiálové, technické a technologické, dispoziční a provozní vlastnosti zařízení a systémů. Uvede základní kvalitativní a bezpečnostní požadavky na zařízení a systémy. - zdravotně technické instalace - vnitřní rozvody viz dokumentace ZTI, viz D.1.4.A Splaškové vody Řešený bude odvodněn gravitačně do koncové šachty přípojky splaškové kanalizace ŠS1. Pro provoz kuchyně v objektu je před zaústěním do areálové splaškové kanalizace navržen podzemní lapák tuku s kapacitou 632 jídel denně. V objektu budou na kanalizaci umístěny čistící kusy v místech náhlých změn směru trasy, odbočení nebo podle vzdálenosti tak, aby byly dodrženy podmínky ČSN K čisticím kusům musí být umožněn přístup. Podlahové vpustě včetně sprchových budou dodány v pachotěsném provedení. Odpadní potrubí kanalizace bude odvětráno nad střechu objektu. Vpustě v prostoru kuchyně budou dodávkou technologie. Vývody budou provedeny dle požadavku technologie kuchyně-viz. samostatná PD. Odpadní vody z prostoru technologie kuchyně budou svedeny samostatnou větví kanalizace do areálové splaškové kanalizace přes odlučovač tuků. Odpadní potrubí kanalizace tukové bude ukončeno nad střechou objektu. Ohřev TUV bude řešen ve dvou nepřímo-vyhřívaných zásobnících samostatně pro jednotlivé sekce viz. projekt UT. Sekce A- nepřímo-vyhřívaný zásobník TUV 485l ve 3.NP m.č. A.303. Sekce B+C 3x nepřímo-vyhřívaný zásobník TUV 385l ve 3.NP m.č. B.326. Sekce D -nepřímo-vyhřívaný zásobník TUV 385l ve 3.NP m.č. D.323. Sekce E -nepřímo-vyhřívaný zásobník TUV 46l v 1.NP m.č. E

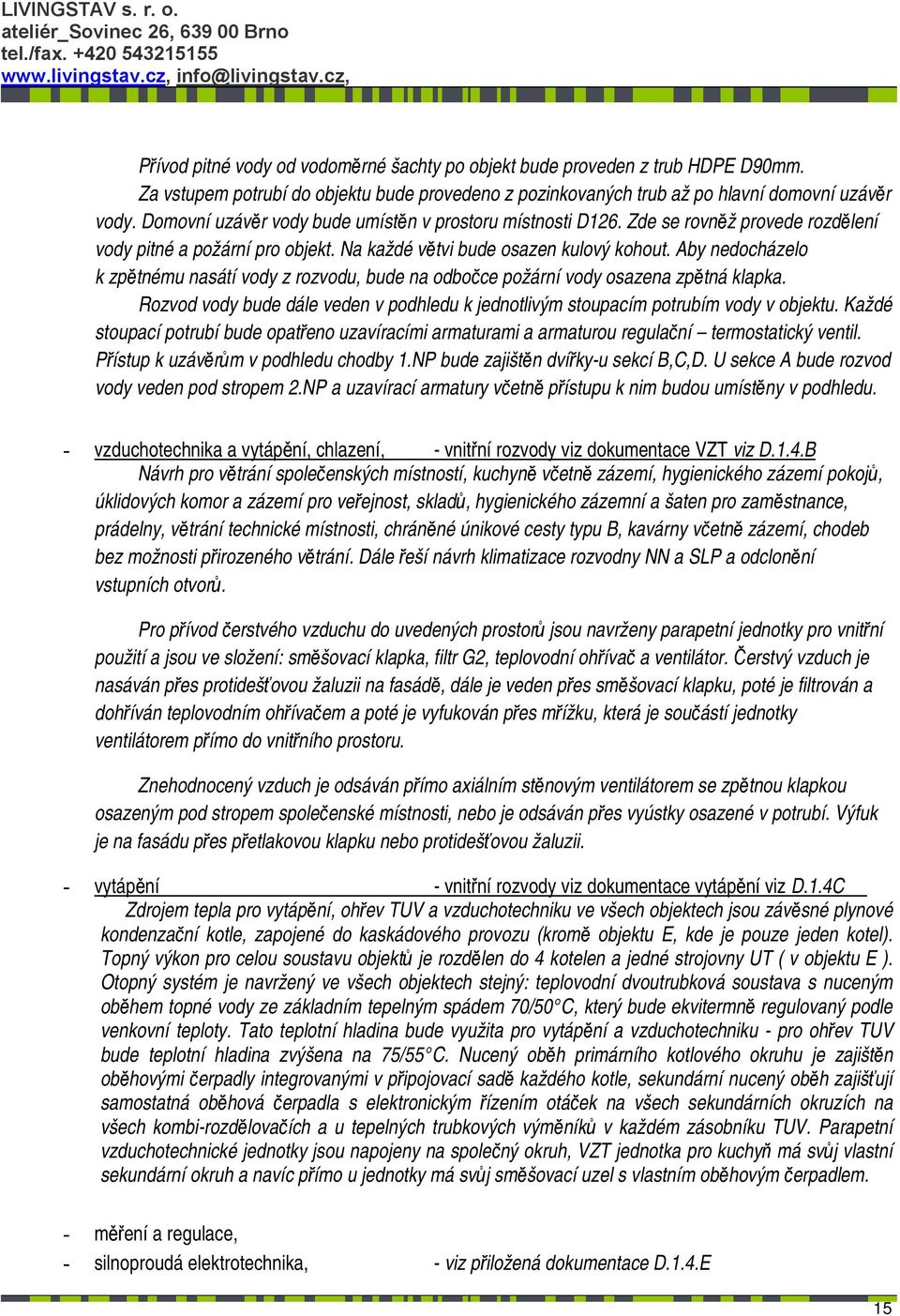

15 Přívod pitné vody od vodoměrné šachty po objekt bude proveden z trub HDPE D90mm. Za vstupem potrubí do objektu bude provedeno z pozinkovaných trub až po hlavní domovní uzávěr vody. Domovní uzávěr vody bude umístěn v prostoru místnosti D126. Zde se rovněž provede rozdělení vody pitné a požární pro objekt. Na každé větvi bude osazen kulový kohout. Aby nedocházelo k zpětnému nasátí vody z rozvodu, bude na odbočce požární vody osazena zpětná klapka. Rozvod vody bude dále veden v podhledu k jednotlivým stoupacím potrubím vody v objektu. Každé stoupací potrubí bude opatřeno uzavíracími armaturami a armaturou regulační termostatický ventil. Přístup k uzávěrům v podhledu chodby 1.NP bude zajištěn dvířky-u sekcí B,C,D. U sekce A bude rozvod vody veden pod stropem 2.NP a uzavírací armatury včetně přístupu k nim budou umístěny v podhledu. - vzduchotechnika a vytápění, chlazení, - vnitřní rozvody viz dokumentace VZT viz D.1.4.B Návrh pro větrání společenských místností, kuchyně včetně zázemí, hygienického zázemí pokojů, úklidových komor a zázemí pro veřejnost, skladů, hygienického zázemní a šaten pro zaměstnance, prádelny, větrání technické místnosti, chráněné únikové cesty typu B, kavárny včetně zázemí, chodeb bez možnosti přirozeného větrání. Dále řeší návrh klimatizace rozvodny NN a SLP a odclonění vstupních otvorů. Pro přívod čerstvého vzduchu do uvedených prostorů jsou navrženy parapetní jednotky pro vnitřní použití a jsou ve složení: směšovací klapka, filtr G2, teplovodní ohřívač a ventilátor. Čerstvý vzduch je nasáván přes protidešťovou žaluzii na fasádě, dále je veden přes směšovací klapku, poté je filtrován a dohříván teplovodním ohřívačem a poté je vyfukován přes mřížku, která je součástí jednotky ventilátorem přímo do vnitřního prostoru. Znehodnocený vzduch je odsáván přímo axiálním stěnovým ventilátorem se zpětnou klapkou osazeným pod stropem společenské místnosti, nebo je odsáván přes vyústky osazené v potrubí. Výfuk je na fasádu přes přetlakovou klapku nebo protidešťovou žaluzii. - vytápění - vnitřní rozvody viz dokumentace vytápění viz D.1.4C Zdrojem tepla pro vytápění, ohřev TUV a vzduchotechniku ve všech objektech jsou závěsné plynové kondenzační kotle, zapojené do kaskádového provozu (kromě objektu E, kde je pouze jeden kotel). Topný výkon pro celou soustavu objektů je rozdělen do 4 kotelen a jedné strojovny UT ( v objektu E ). Otopný systém je navržený ve všech objektech stejný: teplovodní dvoutrubková soustava s nuceným oběhem topné vody ze základním tepelným spádem 70/50 C, který bude ekvitermně regulovaný podle venkovní teploty. Tato teplotní hladina bude využita pro vytápění a vzduchotechniku - pro ohřev TUV bude teplotní hladina zvýšena na 75/55 C. Nucený oběh primárního kotlového okruhu je zajištěn oběhovými čerpadly integrovanými v připojovací sadě každého kotle, sekundární nucený oběh zajišťují samostatná oběhová čerpadla s elektronickým řízením otáček na všech sekundárních okruzích na všech kombi-rozdělovačích a u tepelných trubkových výměníků v každém zásobníku TUV. Parapetní vzduchotechnické jednotky jsou napojeny na společný okruh, VZT jednotka pro kuchyň má svůj vlastní sekundární okruh a navíc přímo u jednotky má svůj směšovací uzel s vlastním oběhovým čerpadlem. - měření a regulace, - silnoproudá elektrotechnika, - viz přiložená dokumentace D.1.4.E 15
