Centrální elektrická jednotka. Centrální elektrická jednotka

Transkript

1 je umístěna na straně spolujezdce, pod úložným prostorem v přístrojové desce. Otevřete ji následujícím způsobem: 1. Otevřete kryt úložného prostoru v přístrojové desce. Kryt je umístěn před sedadlem spolujezdce. 2. Vyjměte pryžovou rohožku. 3. Demontujte dva šrouby. 4. Otevřete kryt ve spodní části úložného prostoru. je připravena pro některé typy výbav nástavby. V závislosti na různé výbavě namontované ve výrobním závodě, mohou být některé pozice již obsazeny Pokud pojistky nástavby nejsou dostatečné, může být použita volná pozice určená pro pojistky. Použijte odpovídající průřez kabelu podle jmenovitého proudu dané pojistky nebo pro vyšší proud. Při demontáži konektorů z patic relé a držáků pojistek je zapotřebí nejdříve uvolnit sekundární zámek. Konektory pro zapojení v centrální elektrické jednotce je možno samostatně objednat u dealerů společnosti Scania. Další informace o elektrických kabelech jsou k dispozici v dokumentu Kabely, v části Stanovení rozměrů elektrických kabelů. Další informace o montáži a demontáži konektorů jsou uvedeny v dokumentu Obecné informace o konzoly nástavby a konektorech v části Elektrický systém. 11:30-01/04 Vydání 4 cs-cz 1 (7)

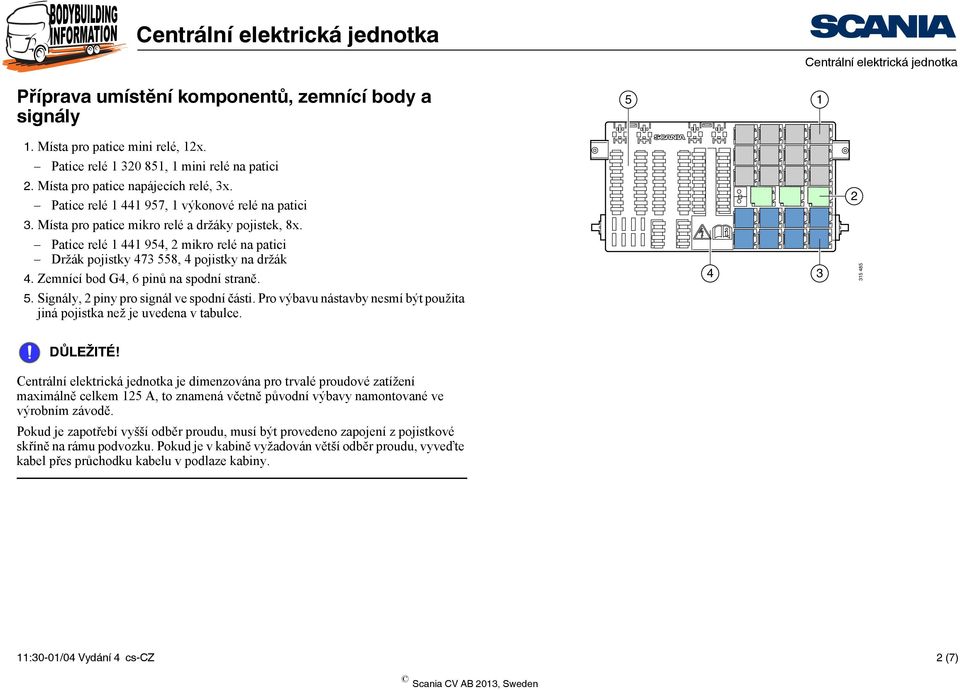

2 Příprava umístění komponentů, zemnící body a signály Místa pro patice mini relé, 12x. Patice relé , 1 mini relé na patici 2. Místa pro patice napájecích relé, 3x. Patice relé , 1 výkonové relé na patici 2 3. Místa pro patice mikro relé a držáky pojistek, 8x. Patice relé , 2 mikro relé na patici Držák pojistky , 4 pojistky na držák 4. Zemnící bod G4, 6 pinů na spodní straně Signály, 2 piny pro signál ve spodní části. Pro výbavu nástavby nesmí být použita jiná pojistka než je uvedena v tabulce. DŮLEŽITÉ! je dimenzována pro trvalé proudové zatížení maximálně celkem 125 A, to znamená včetně původní výbavy namontované ve výrobním závodě. Pokud je zapotřebí vyšší odběr proudu, musí být provedeno zapojení z pojistkové skříně na rámu podvozku. Pokud je v kabině vyžadován větší odběr proudu, vyveďte kabel přes průchodku kabelu v podlaze kabiny. 11:30-01/04 Vydání 4 cs-cz 2 (7)

3 Tabulka signálů Signál Pojistka Popis Omezení Čísl A o Napájení pomocí spínací skříňky Trvalý proud max. 12 A (1,2 A) a ra 61 2 Poloha spínací skříňky rádio Maximálně 1,2 A trvalý proud Napájení od akumulátorů Trvalý proud maximálně 18 A Uzemnění Trvalý proud maximálně 10 A Parkovací světla Trvalý proud maximálně 12 A Alternátor dobíjí Trvalý proud max. 6 A (3 A) b a. Další informace můžete najít dále v části Omezení pojistky číslo 17. b. Další informace můžete najít dále v části Omezení pojistky číslo 48. Více informací o napájení naleznete v dokumentu Uzemnění a napájení. 11:30-01/04 Vydání 4 cs-cz 3 (7)

4 Omezení pojistky číslo 17 Pro vozidla s BWS vyrobená do a včetně data uvedeného níže je proud omezen na 1,2 A. Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers :30-01/04 Vydání 4 cs-cz 4 (7)

5 Omezení pojistky číslo 48 Poznámka: Toto omezení se vztahuje pouze pro níže uvedené výrobní období. Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers São Bernardo do Campo Platí pro nákladní vozidla a tahače s řízenou vlečenou nápravou, kde se řízení odpojuje, pokud je náprava zvednuta. Pro tyto vozidla vyrobená mezi daty uvedenými výše, lze použít odběr trvalého proudu maximálně 3 A. Pro ostatní vozidla činí limit 6 A. Vypínací válec pro řízení vlečené nápravy, včetně odpružení a zapojení ICS dokument (individuální specifikace podvozku) uvádí, zda je vozidlo vybaveno touto funkcí. Objednání dokumentu ICS pro vozidlo provedete pomocí Domovské stránky výrobců nástaveb, nebo zkontrolujte, zda má vozidlo vypínací ventil umístěn na vnější straně levé příčky rámu v blízkosti vlečené nápravy (viz obrázek). 11:30-01/04 Vydání 4 cs-cz 5 (7)

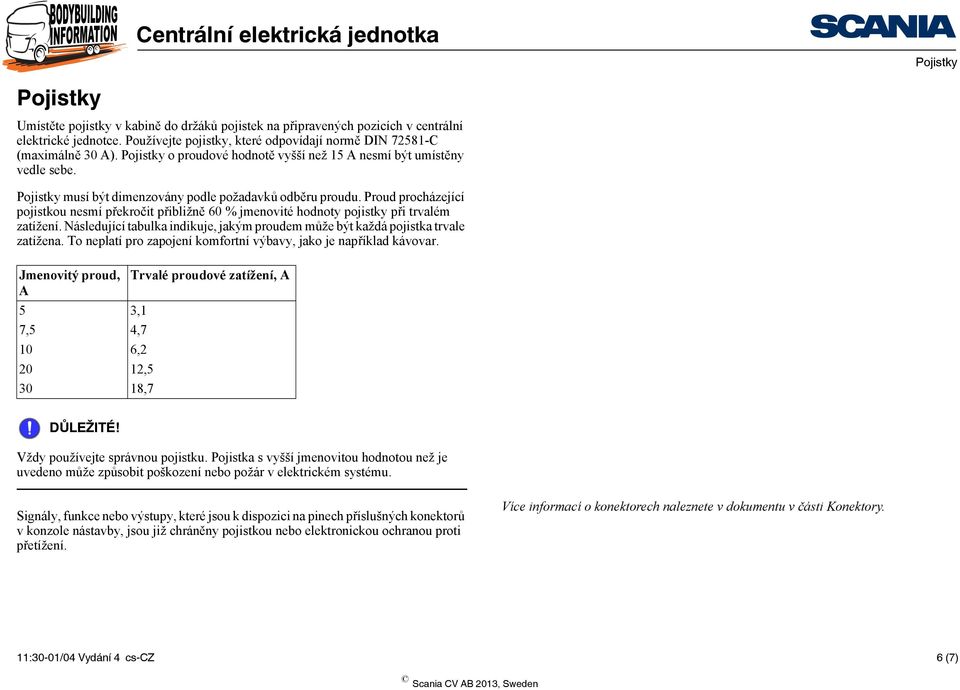

6 Pojistky Pojistky Umístěte pojistky v kabině do držáků pojistek na připravených pozicích v centrální elektrické jednotce. Používejte pojistky, které odpovídají normě DIN C (maximálně 30 A). Pojistky o proudové hodnotě vyšší než 15 A nesmí být umístěny vedle sebe. Pojistky musí být dimenzovány podle požadavků odběru proudu. Proud procházející pojistkou nesmí překročit přibližně 60 % jmenovité hodnoty pojistky při trvalém zatížení. Následující tabulka indikuje, jakým proudem může být každá pojistka trvale zatížena. To neplatí pro zapojení komfortní výbavy, jako je například kávovar. Jmenovitý proud, Trvalé proudové zatížení, A A 5 3,1 7,5 4,7 10 6, , ,7 DŮLEŽITÉ! Vždy používejte správnou pojistku. Pojistka s vyšší jmenovitou hodnotou než je uvedeno může způsobit poškození nebo požár v elektrickém systému. Signály, funkce nebo výstupy, které jsou k dispozici na pinech příslušných konektorů v konzole nástavby, jsou již chráněny pojistkou nebo elektronickou ochranou proti přetížení. Více informací o konektorech naleznete v dokumentu v části Konektory. 11:30-01/04 Vydání 4 cs-cz 6 (7)

7 Relé Relé Relé v kabině mohou být umístěny v připravených pozicích v centrální elektrické jednotce. Mikro relé , maximálně 10 A 10 A odporová zátěž 1 NEBO světlo s odběrem 4 A NEBO indukční zatížení s odběrem 1 A 2 Mini relé , maximálně 15 A - 15 A odporové zatížení nebo 7 A světelné zatížení nebo 1 A indukční zatížení Výkonové relé , maximálně 40 A - 30 A odporová zátěž + 10 A světelné zatížení. Světelné zatížení maximálně pouze 18 A - nepřetržitě Zapojení přídavného relé Pokud je maximální zatížení pro funkci nedostatečné, zapojte přídavné relé. Vyveďte napájení například z pojistky číslo 30 v centrální elektrické jednotce. Viz schéma zapojení na pravé straně A Funkce, napěťový signál od například pojistky číslo 17, napájení pomocí spínací skříňky nebo pomocí spínače 2. Pojistka, odpovídající spotřebiči 3. Relé 4. Spotřebič, jako jsou světla, elektromagnetické ventily 5. Napájení například od pojistky 30, napájení od akumulátoru. 1. Příkladem odporové zátěže je topné těleso. 2. Příkladem indukčního zatížení je připojení cívky (např. elektromagnetický ventil). 11:30-01/04 Vydání 4 cs-cz 7 (7)
