SINEMA, SINEC, SCALANCE. Průmyslová komunikace

Transkript

1 SINEMA, SINEC, SCALANCE Průmyslová komunikace siemens.cz/net

2 Kontakt Vladimír Ševčík Product Manager (průmyslové switche a routery, SCALANCE & RUGGEDCOM & SIMATIC NET) vladimir.sevcik@siemens.com siemens.cz/net Strana 2

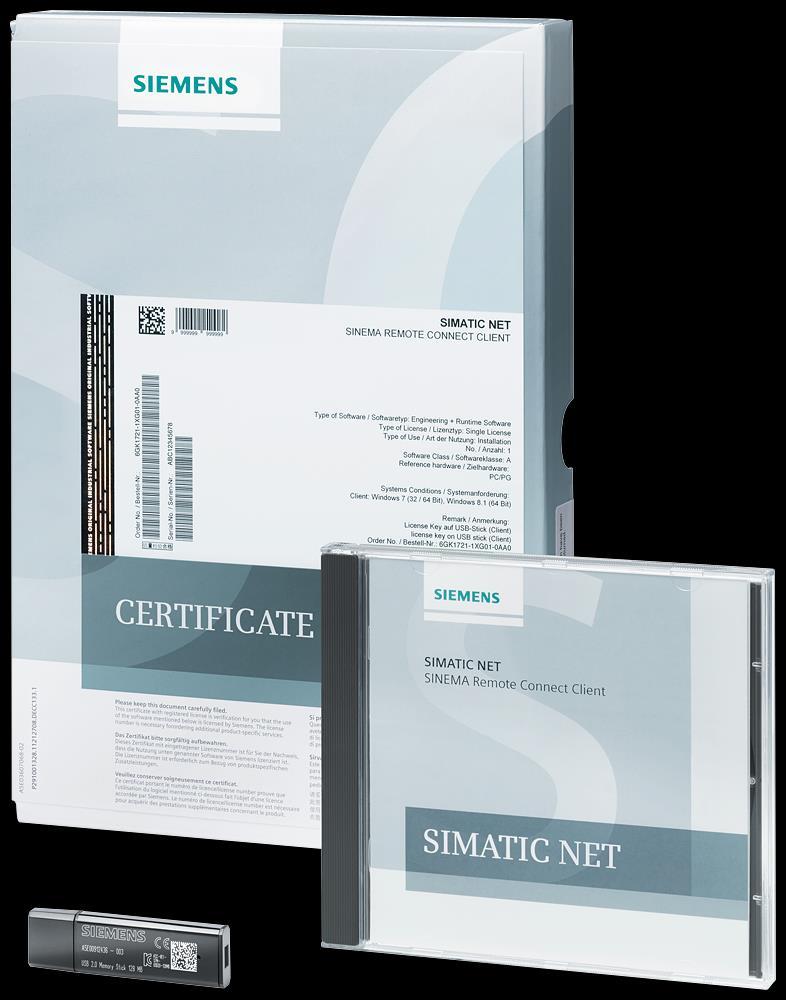

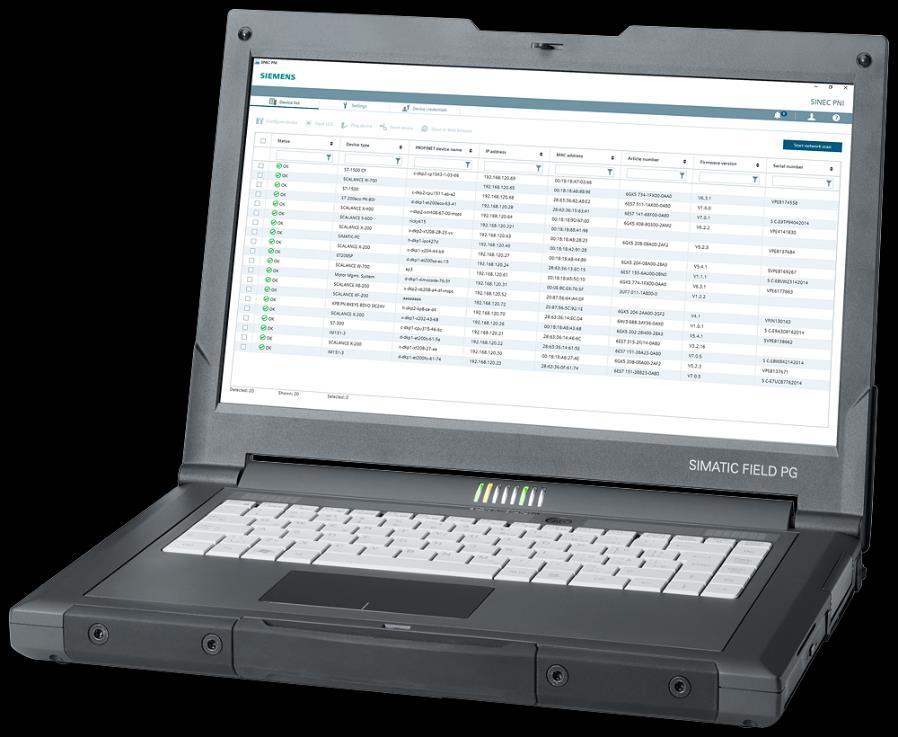

3 SIMATIC FIELD PG M6 Výhodné balení s TIA Portal V16 a SINEMA RC Client Strana 3 Bundle: Field PG M6 s TIA Portal V16 + SINEMA RC Client

4 SINEMA Remote Connect Vzdálená správa Siemens, s.r.o siemens.cz/sinema-remote-connect

5 SINEMA Remote Connect platforma vzdálená správa SINEMA Remote Connect server xxx.xxx nebo xyz.sirc-example.com Přínos pro zákazníka: Přístup ke všem zařízením za S615, M876-4, M87x, M816, SC632/SC636/SC642/S646 DCP discovery funkcionalita SINEMA RC Client Open VPN tunel Stroje v ostrovním režimu a/nebo bez lokálního připojení SCALANCE M876-4 Unrestricted (LTE) přes síť Siemens mobilního 2020 operátora ADSL infrastruktura SCALANCE M816 Router Využití stávající IT-infrastruktury se SCALANCE S615 Router (LAN) Využití stávající IT-infrastruktury se SCALANCE SC6xx Router (LAN) Strana 5

6 SINEMA Remote Connect Platforma managementu pro vzdálenou správu sítí přehled všech komponent KEY-PLUG Pro snadné připojení routerů SCALANCE S615 & SCALANCE M k SINEMA Remote Connect serveru SINEMA Remote Connect Client SINEMA RC Client Internetové připojení SINEMA Remote Connect Internet router SCALANCE M816-1 SIMATIC PLC RUGGEDCOM RM1224 Industrial Ethernet VPN tunel (OpenVPN/Ipsec) Profibus / MPI IP bezpečnostní kamery SIMATIC PLC SCALANCE S615 Firemní sítě Internet router Mobilní sítě operátorů SCALANCE M804PB SCALANCE M874-3 SCALANCE M876-4 SIMATIC PLC S s CP (v3.1) ET200SP CPU s CP1543-1SP Strana 6 SIMATIC PLC SCALANCE S623* SCALANCE SC630 SCALANCE SC640 SIMATIC PLC SIMATIC RTU 3010/3030/3031

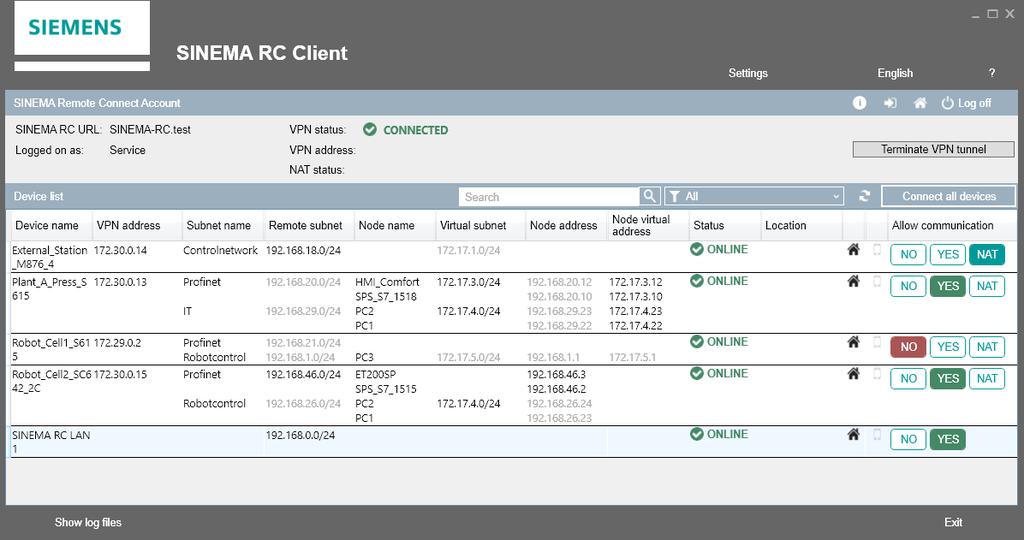

7 SINEMA RC Client pro servisního technika Uživatelské rozhraní vždy aktuální adresář zařízení Pohodlné uživatelské rozhraní Seznam zařízení přiřazených uživateli Výběr zařízení prostřednictvím adresáře Pohodlné filtrování Nastavení, např. automatického updatu Správa webového serveru Připojení všech zařízení Výběr NATu Dostupné uzly Nedostupné IP adresy uzlů jsou vyšedlé Pořádek sloupců může být změněn individuálně Dedicated device access funkce Webová správa routeru Funkce probuzení mobilního zařízení pomocí SMS Se SINEMA RC Clientem je možné vytvořit vzdálené spojení pro např. TIA Portal / STEP 7 V5.x Strana 7

8 SINEMA Remote Connect Novinky v2.1 siemens.cz/sinema-remote-connect

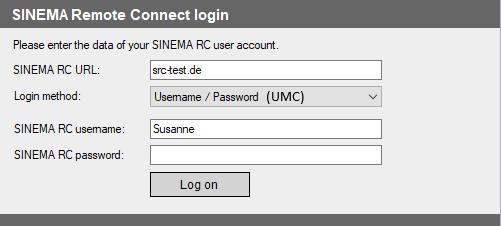

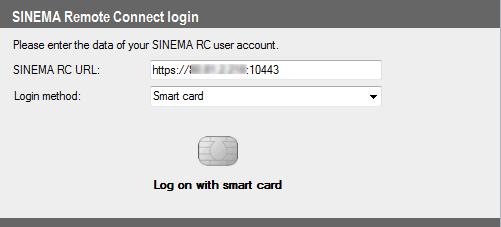

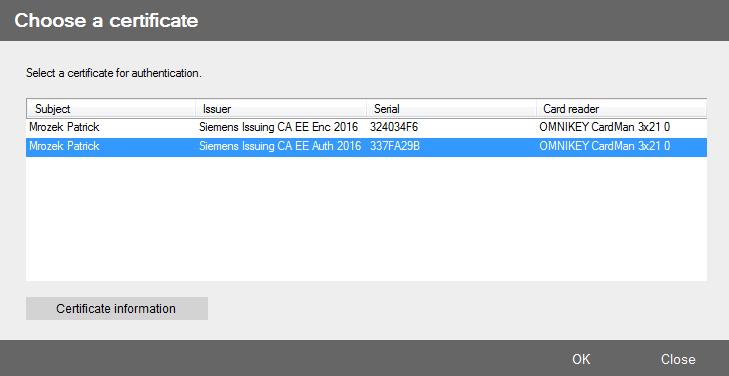

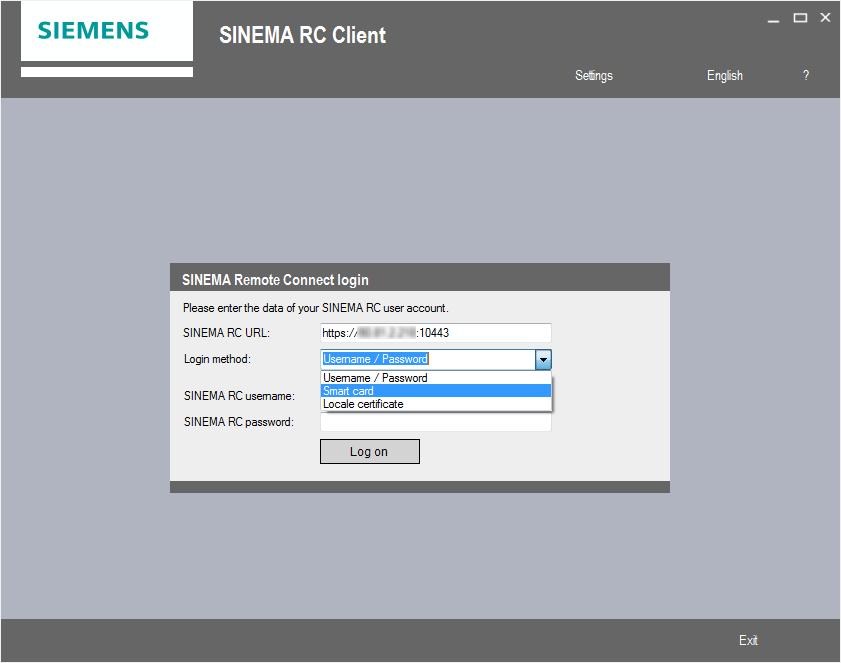

9 Různé možnosti přihlášení Jméno a heslo, PKI a nově také podpora UMC Strana 9

10 UMC - USER MANAGMENT COMPONENT SINEMA RC lze nově propojit do UMC Podpora UMC 1 SINEC NMS 2 SINEMA RC Přístup ke Scalance S, pouze pokud se uživatel (SINEMA RC Client) úspěšně ověří proti UMC. Uživatelský účet v UMC může být navíc přenesen z ActiveDirectory firmy. (Production 3) Přihlášení (Production 1 and se 2) skrz UMC login uživatele SINEMA RC Server 2 Active Directory (databáze uživatelů) Poskytuje uživatelské účty UMC Server Jaké další softwary UMC podporují: TIA Portal V15.1, V16, WinCC U SINEC INS, SINEC NMS SIMATIC RTLS PCSneo SINEMA RC 1 SINEC NMS Strana 10

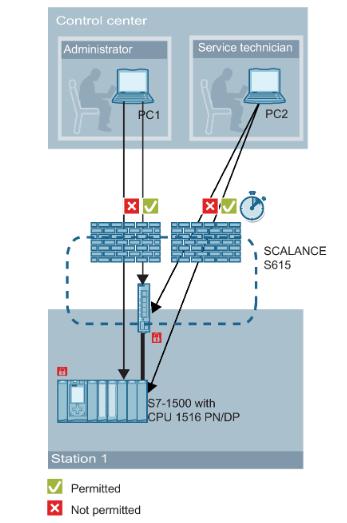

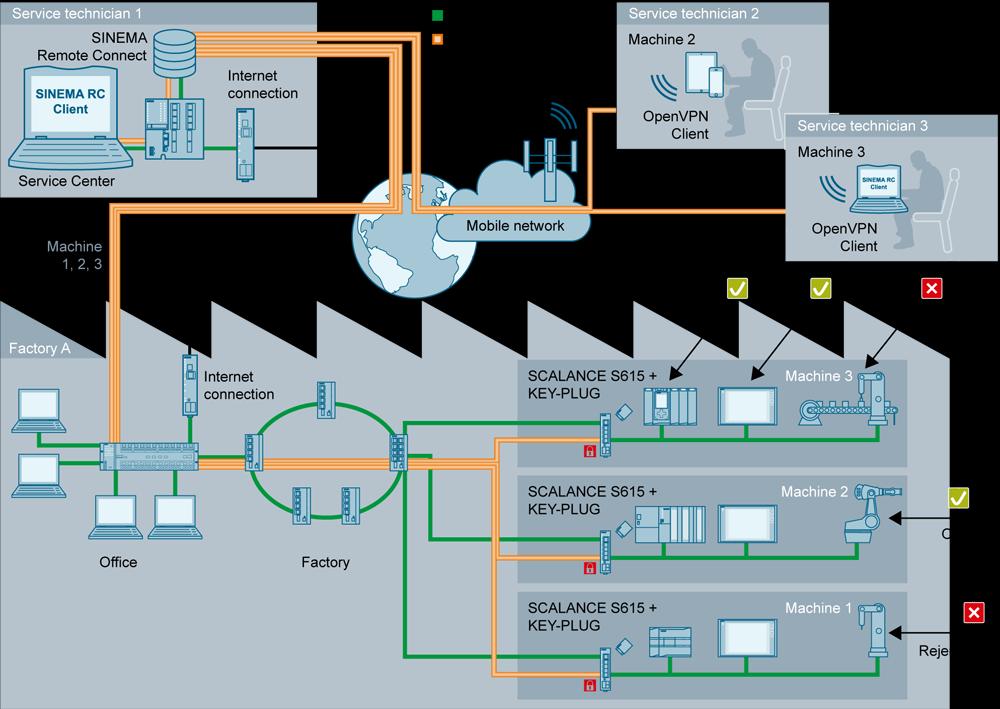

11 Vyšší bezpečnost nové funkce User Specific firewall (vlevo) a Dedicated Device Access (vpravo) Strana 11

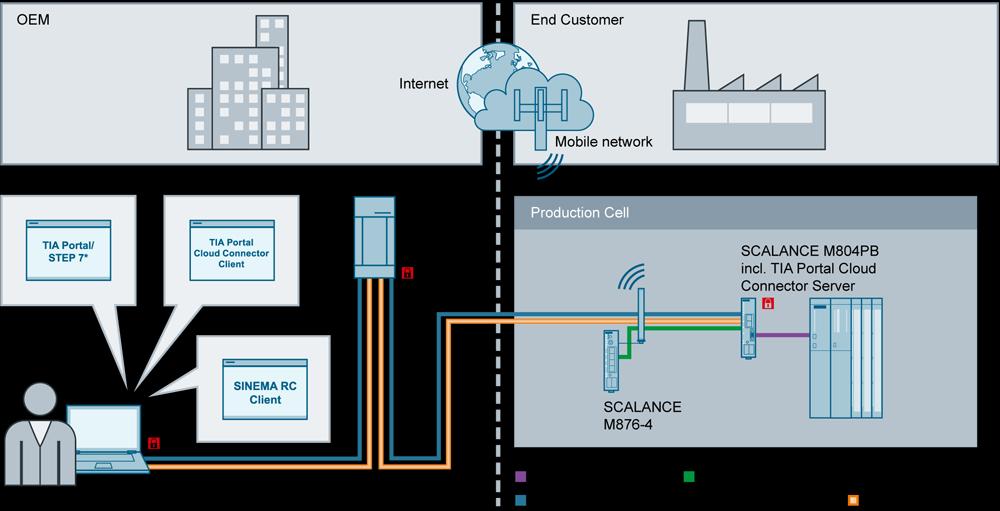

12 Vzdálená správa pomocí SCALANCE M804PB a Step 7 i TIA Portal pro Profibus DP a MPI SINEMA Remote Connect společně s TIA Cloud Connector řešení pomocí SCALANCE M804PB (TIA Cloud Connector integrován) Strana 12

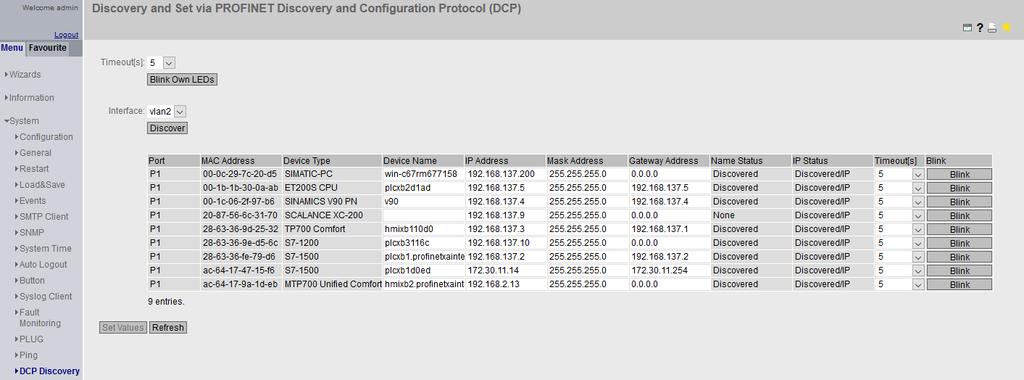

13 SINEMA RC a DCP Discovery SCALANCE M/S Pro adresaci nových Profinet uzlů Strana 13 DCP Discovery pro identifikaci Profinet zařízení na dálku i jeho prvotní parametrizaci i

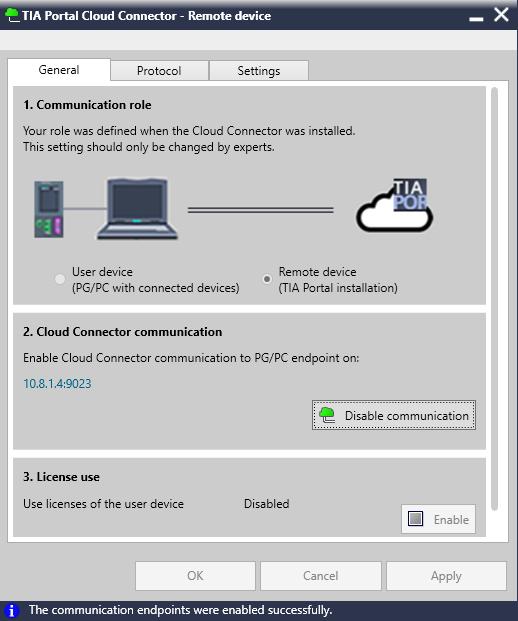

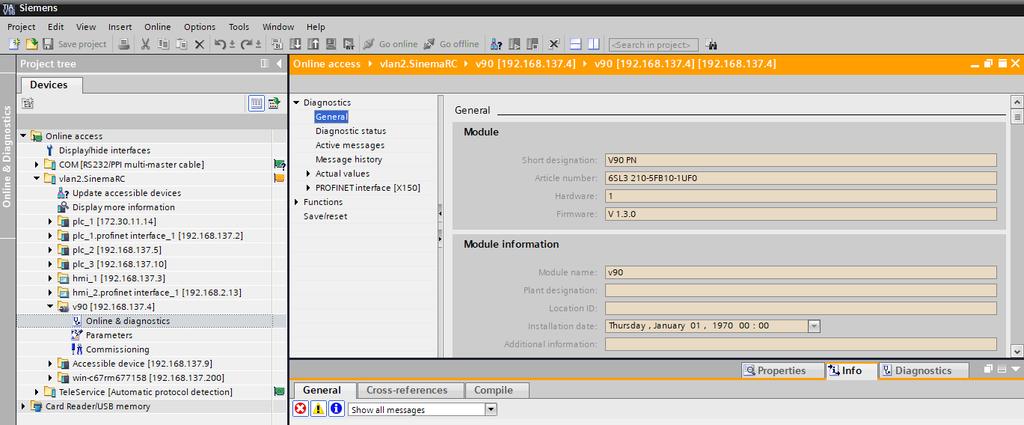

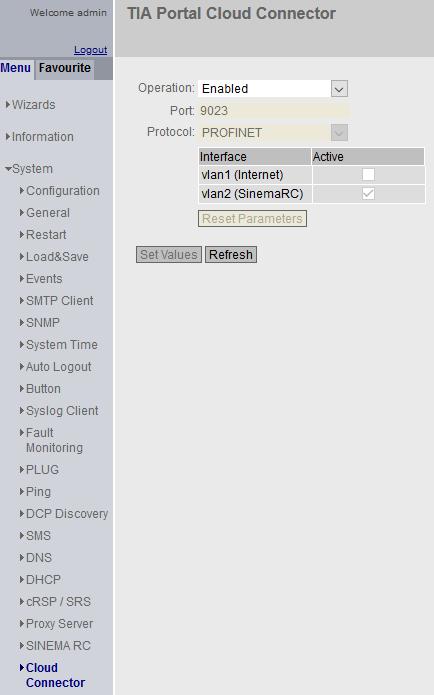

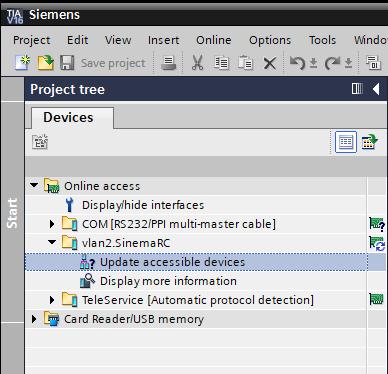

14 SINEMA RC a CLOUD CONNECTOR i pro Profinet uzly Strana 14

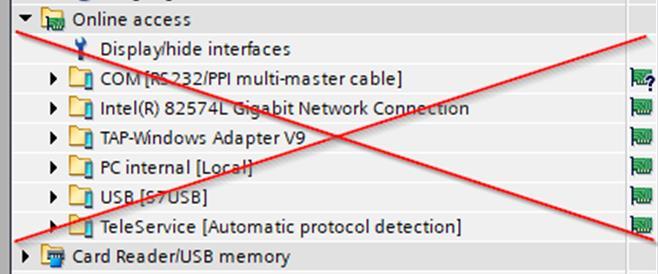

15 SINEMA RC a CLOUD CONNECTOR i pro Profinet uzly BEZ CloudConnectoru S CloudConnectorem nejen pro PROFIBUS DP a MPI ale nově i pro PROFINET Díky kombinaci SINEMA RC a CloudConnector funkce AccessibleDevices i přes Internet! i Strana 15

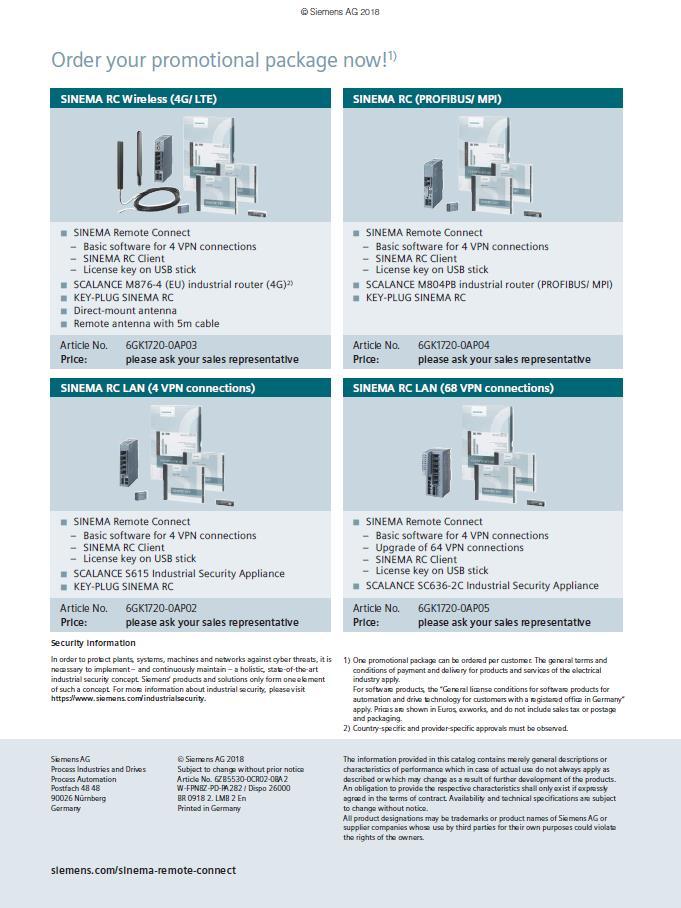

16 SINEMA Remote Connect Startovací balíčky pro nové zákazníky Startovací balíčky vzdálená správa 2020 SINEMA RemoteConnect & SCALANCE Balíčky SINEMA RC mobilní router (4G/ LTE) 6GK1720-0AP03 SINEMA RC mobilní router USA (4G/LTE NAM) 6GK1720-0AP06 SINEMA RC LAN router S615 6GK1720-0AP02 SINEMA RC LAN router s 68 uzly 6GK1720-0AP05 SINEMA RC (PROFIBUS/MPI) 6GK1720-0AP04 Cenové zvýhodnění více jak 30 % Nabídka platná do Strana 16

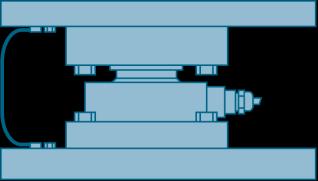

17 Připojení a parametrizace karty SIWAREX a váhy pomocí vzdálené správy SINEMA RC klient +TIA portál SiRC SINEMA RC Server :3443 DCP zóna Internet Zabezpečený VPN tunel Zabezpečený VPN tunel Výrobní síť Internetové připojení IT switch XR328-4C ET200SP Váha + Siwarex Strana 17

18 Procesní instrumentace SITRANS v TIA Portalu siemens.com/sitranslibrarytia

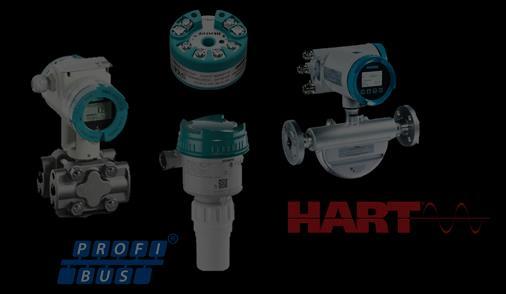

19 Dokonalá integrace přístrojů procesní instrumentace do TIA Portal Určeno pro hybridní a diskrétní aplikace s nejvyššími nároky Stávající praxe Nově na TIA Portal integrace senzorů SITRANS Průtok FC430 Průtok FCT070 Hladina LU240 Tlak P320 Teplota TH300 Energie Proces Chemie Proces Oil & Gas Procesní výroba Farmacie Hybridní výroba Úprava vody Hybridní výroba Potravinářství Hybridní výroba Textil Diskrétní Automotive Baterie Diskrétní Diskrétní Procesní průmysl SIMATIC PCS 7 + SIMATIC PDM Výrobní automatizace TIA Portal Neomezené Siemens Petr Szuscik / Vladimír Ševčík

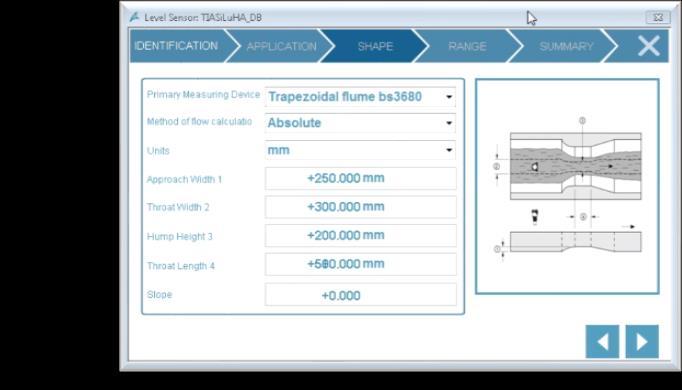

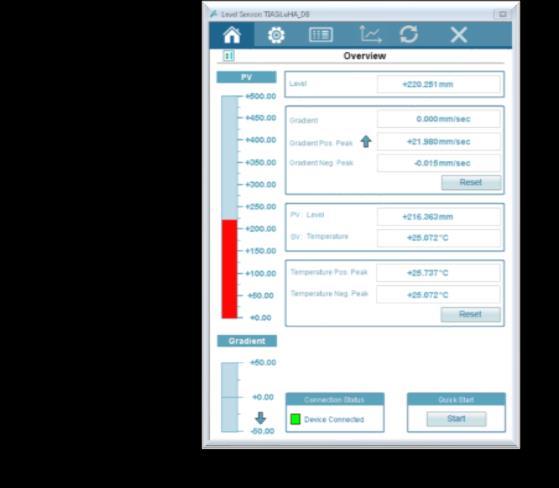

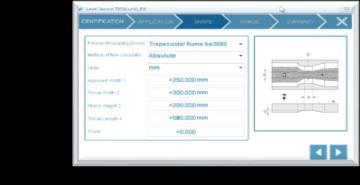

20 Komplexní knihovna pro TIA Portal Navázání přímého spojení a provozování Řídicí systém pro automatizaci závodu Faceplates Operátorská okna Funkční bloky Řídicí logika Operátorská stanice na WinCC Polní instrumentace Průtok FC430 Průtok FCT070 Hladina LU240 Tlak P320 Teplota TH300 Přímý přístup a konfigurace díky Quick Start Wizardy Neomezené Siemens Petr Szuscik / Vladimír Ševčík

21 Motivace - Výzva na první pohled Úroveň operátor/automatizační inženýr 2.) Změna v řídicí logice 3.) Chybějící komunikace Řídicí systém pro automatizaci závodu Operátorská stanice na WinCC 4.) Chybné načtení proměnné v procesním ŘS Úroveň polní instrumentace Polní intrumentace 1.) Přímá konfigurace procesních přístrojů Průtok FC430 Průtok FCT070 Hladina LU240 Tlak P320 Teplota TH300 Neomezené Siemens Petr Szuscik / Vladimír Ševčík

22 Řešení: knihovna SITRANS TIA Portal Řídicí systém pro automatizaci závodu 2.) Synchronizovaná data díky načtení parametrů z a do přístrojů Operátorská stanice na WinCC 3.) Vždy správné načtení hodnot z procesu + Plný přístup k přístrojům Úroveň operátor/automatizační inženýr Úroveň polní instrumentace Polní instrumentace 1.) Zařízení jako master data Průtok FC430 Průtok FCT070 Hladina LU240 Tlak P320 Teplota TH300 Neomezené Siemens Petr Szuscik / Vladimír Ševčík

23 Přehled portfolia SIMATIC NET SCALANCE siemens.cz/net

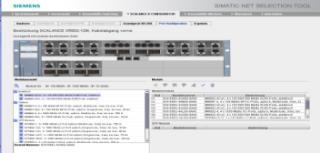

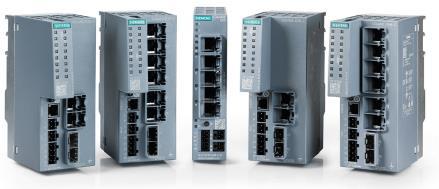

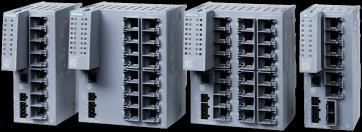

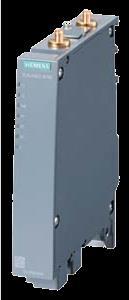

24 SCALANCE produktové portfolio SIMATIC NET Průmyslové bezdrátové WLAN komponenty Flexibilita díky bezdrátové komunikaci Průmyslové modemy & routery Pro aplikace vzdálené správy (SINEMA Remote Connect) a TeleControl aplikace SINEC NMS SINEC INS SINEC PNI SINEMA Remote Connect TIA Selection Tool Pasivní komponenty Komunikační procesory Switche průmyslového ethernetu Ideální pro všechny úrovně automatizačních aplikací Hardwarové firewally a platforma vzdálené správy Ochrana automatizačních segmentů i pro vzdálenou správu přes Internet (SINEMA Remote Connect) Průmyslové kabely a konektory Rychlá a spolehlivá montáž metodou FastConnect Strana 24 Rozšíření funkcionalit PLC i PC díky rozhraní pro SIMATIC CPU a průmyslové PC OPC server Softnet S7/Hardnet S7

25 Monitorování a management průmyslové sítě SINEC NMS, PNI, INS siemens.com/sinec Strana 25

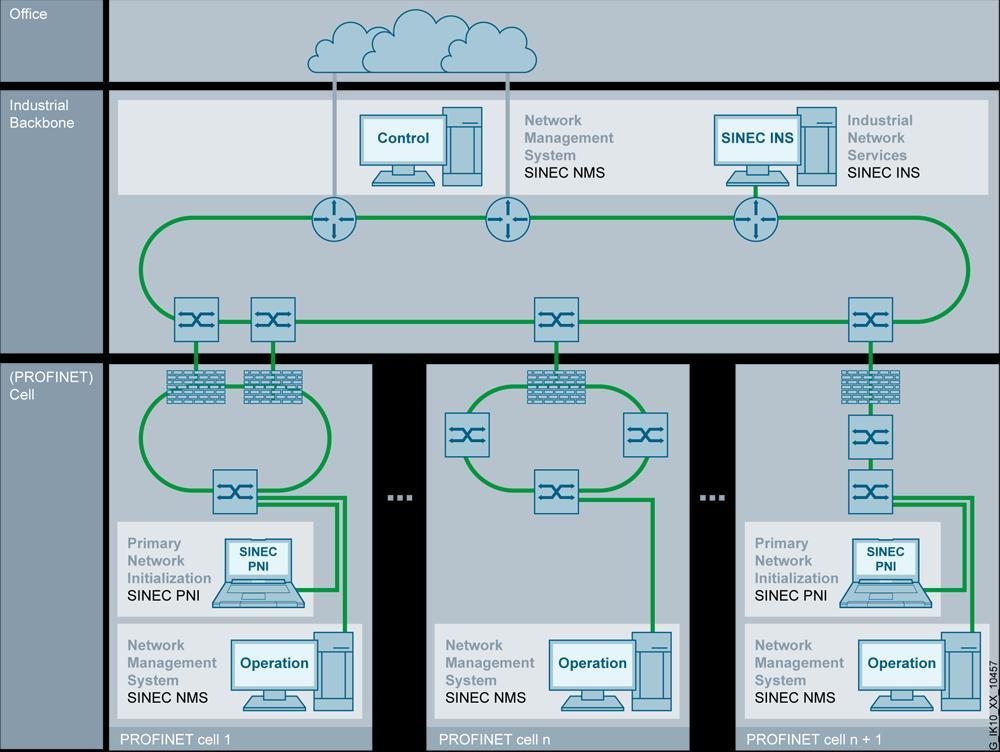

26 Souhra softwarů SINEC (NMS, PNI & INS) OT (operation technology) síťové úrovně výrobní automatizace Správa a inženýring Centrální OT síť: - SINEC NMS Control - SINEC INS SINEC NMS SINEC INS SINEC PNI TIA Portal Úroveň stroje a linky: - TIA portal - SINEC PNI Úroveň technologie haly/linky: SINEC PNI i SINEC NMS Operation pro diagnostiku Strana 26

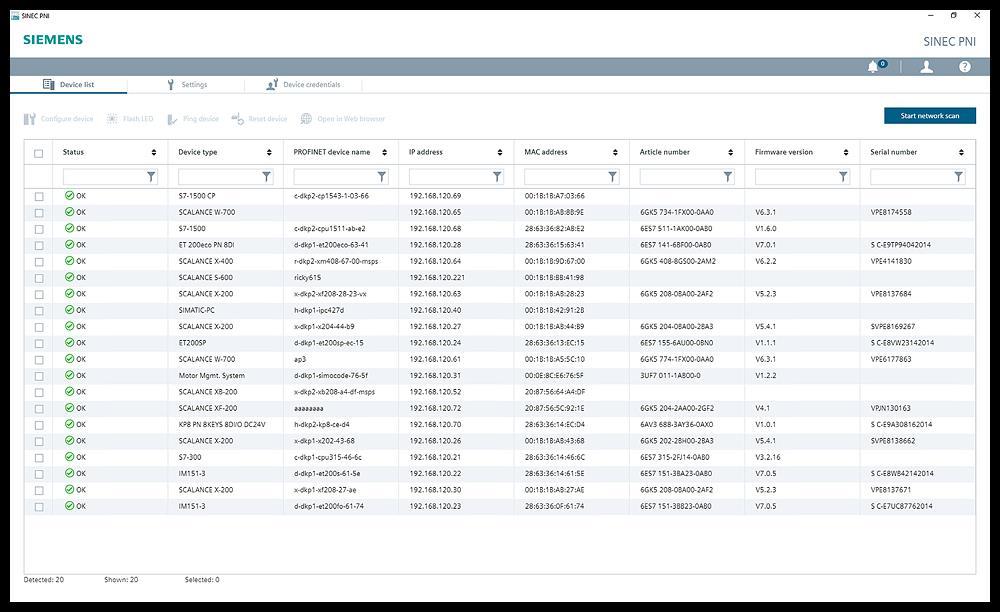

27 SINEC PNI Primary Network Initialization pro prvotní nastavení Nastavení sítové karty a parametry přihlášení Nápověda Stav úkolů Možnost filtrovat Začít skenovat síť Profinet jméno Seriové čílo Verze firmwaru IP adresa Objednací číslo Siemens MAC adresa Strana 27

28 SINEC PNI pro prvotní nastavení Hromadné nastavení IP adres a Profinet jmen Strana 28

29 SINEC PNI pro prvotní nastavení Hromadná změna prvotního hesla pro SCALANCE Strana 29

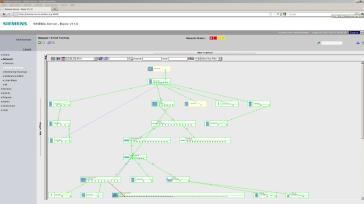

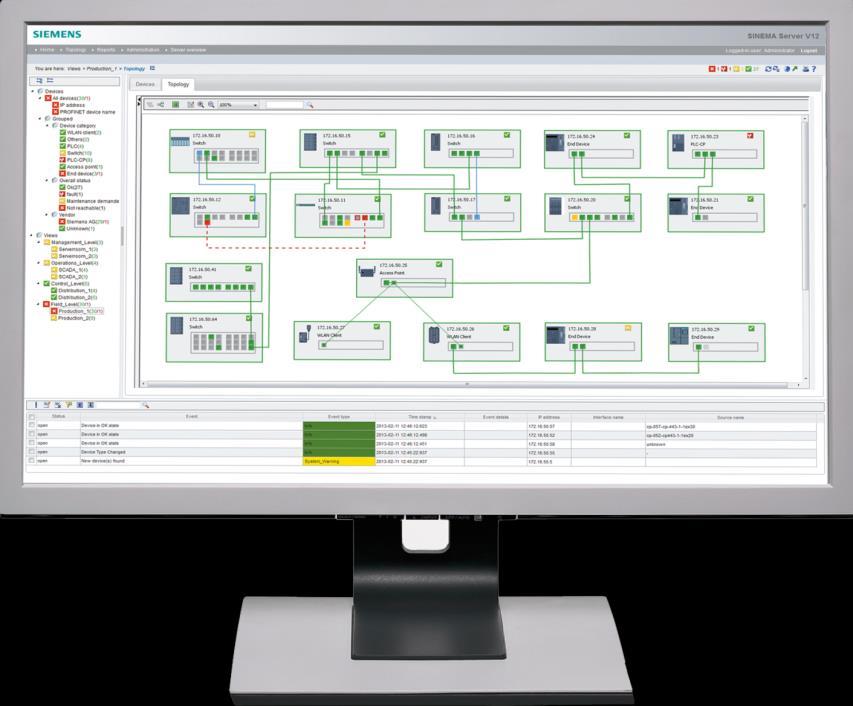

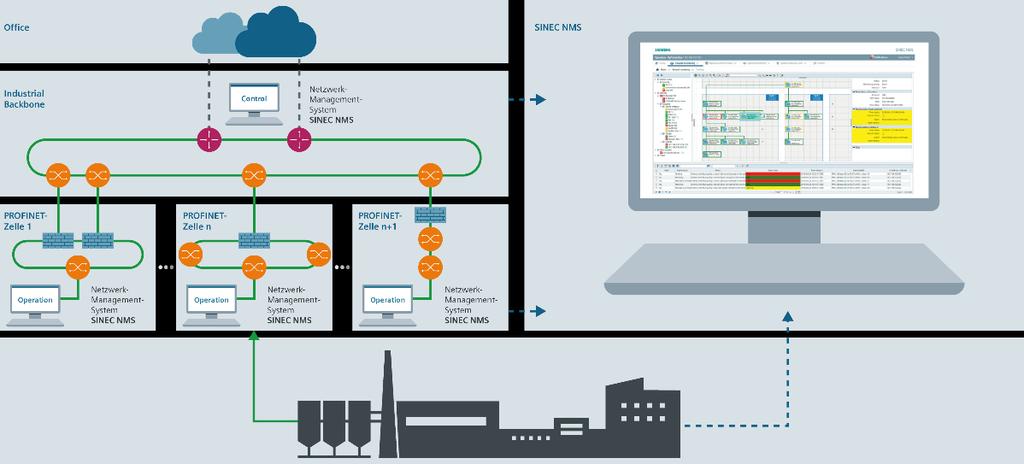

30 SINEC NMS - Network Management System Distribuovaný nástroj monitoringu a správy průmyslové OT sítě SINEC NMS Control: Správa až 75 SINEC NMS Operations např. linek/provozů/hal Centrální přehled o stavu všech monitorovaných sítí a zařízení Správa firmwarů z centrální databáze Nastavování pomocí politik napříč provozy (Operations) Pravidelné automatické reporty (dostupnost, přehled/soupis zařízení) SINEC NMS Control Operation: Datová komunikace mezi Operation a Control je kryptovaná SINEC NMS Operation: Licencování po 50, 100, 250 nebo 500 zařízeních (může být přidáno až pro maximum 5000 zařízení) Nastavování pomocí politik i v rámci Operation Zálohování/ obnova / porovnání a editace nastavení zařízení Síťová topologie vyčtena ze sítě Operation a Control může být pro menší aplikace hostován i na jediném počítači. Strana 30

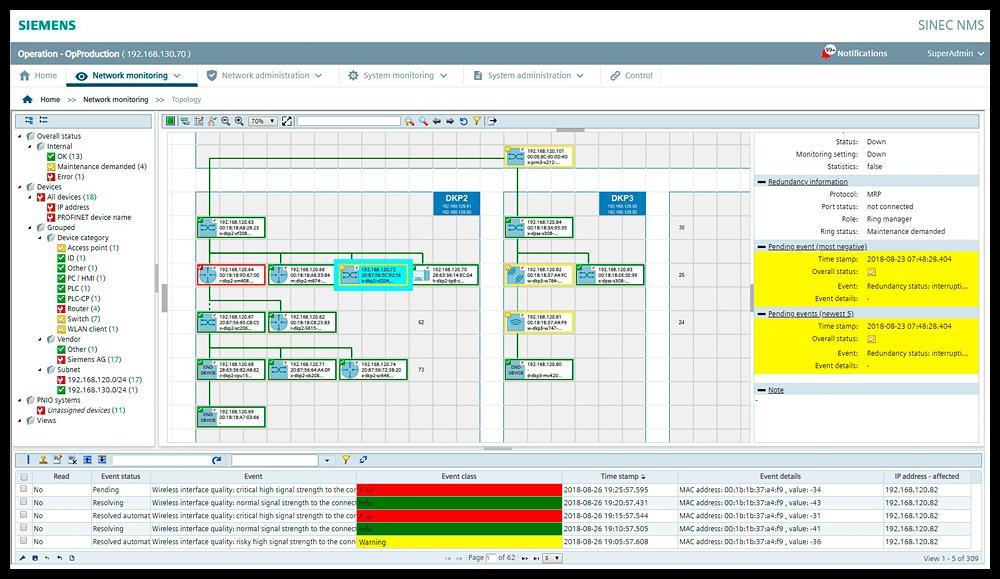

31 SINEC NMS FCAPS kritéria Management zabezpečení digitálního podniku Northbound Interface Security Management Fault Management Performance Management FCAPS Configuration Management Accounting Management System Administration Správa chybových hlášení Lokalizace chybových hlášení v přehledném zobrazení, strukturování sítí a vyhodnocení zatížení sítě. Grafické znázornění Topologické rozpoznání a zobrazení sítě s možností integrace do HMI- / SCADA systémů. Validace a dokumentace Opakovatelné testování a dokumentace síťových vlastností a dokumentace všech účastníků v síti. Konfigurace sítě založená na pravidlech Snižuje složitost konfigurace sítě a šetří tím čas a peníze. Management zabezpečení Zvýšená bezpečnost díky připojení k systému správy uživatelů a s použitím šifrování dat. Transparentní diagnostika Automatického vyčítání topologie, rozsáhlé diagnostické možnosti a integrace zařízení třetích stran. Otevřenost a flexibilita Integrace zařízení jiných výrobců. Diagnostická data jsou dostupná pro HMI, PCS 7 Neo, WinCC Unified. Škálovatelnost díky distribuované architektuře Rozšiřitelný až pro zařízení. Strana 31

32 SINEC INS Infrastructure Network Services Základní síťové služby od SIEMENS SINEC INS V1.0 Basic DHCP Server TFTP Server Syslog Server NTP Server RADIUS Server Siemens řešení pro základní síťové služby tak, aby bylo možné garantovat jejich kompatibilitu se síťovými prvky Siemens SCALANCE. Pohodlné nastavení služeb skrz webový server. Zkušební verze pro až 10 zařízení k dispozici zdarma. Strana 32

33 SINEC NMS, PNI, INS Startovací balíčky a jak vyzkoušet SINEC PNI SINEC INS SINEC NMS zdarma na SIOS zdarma na SIOS do 10 uzlů 21 denní trial zdarma Nově také jako Promotion balíček SINEC NMS Service Bridge SINEC NMS Firewall test Balíčky obsahují: SINEC NMS Service Bridge 6GK8781-1AP01 SINEC NMS 50 uzlů, 1x SCALANCE S632-2C a 1x SCALANCE XC208G SINEC NMS Firewall test 6GK8781-1AP02 SINEC NMS 50 uzlů, 2x SCALANCE S632-2C Detaily Cenové zvýhodnění více jak 30 % Nabídka platná do Strana 33 SINEC NMS V1.0 software (including 21-day trial license) download Getting Started: Understanding and Using SINEC NMS Sales and delivery release for SINEC NMS V1.0

34 Univerzita na téma Průmyslová komunikace nastavování na demo zařízeních siemens.cz/net

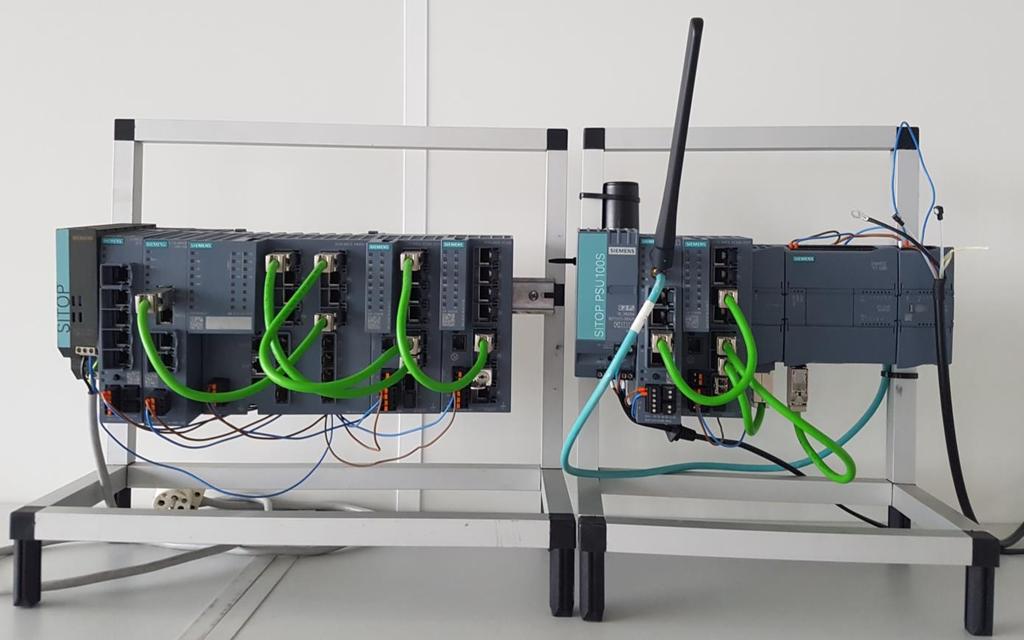

35 Univerzita na téma Průmyslová komunikace a digitalizace Určeno pro techniky a programátory Univerzity v českém jazyce Místo konání Siemens (Siemensova 1, Praha) Maximální počet účastníků 8 (každý účastník si bude moci sám otestovat/nastavit na reálném zařízení) Kurzy zaměřeny na nastavování na demo hardwaru Jednodenní kurz od 9:00 do 16:10 Univerzity jsou zdarma Strana 35 Přihlášení: industrial-communication.cz@siemens.com

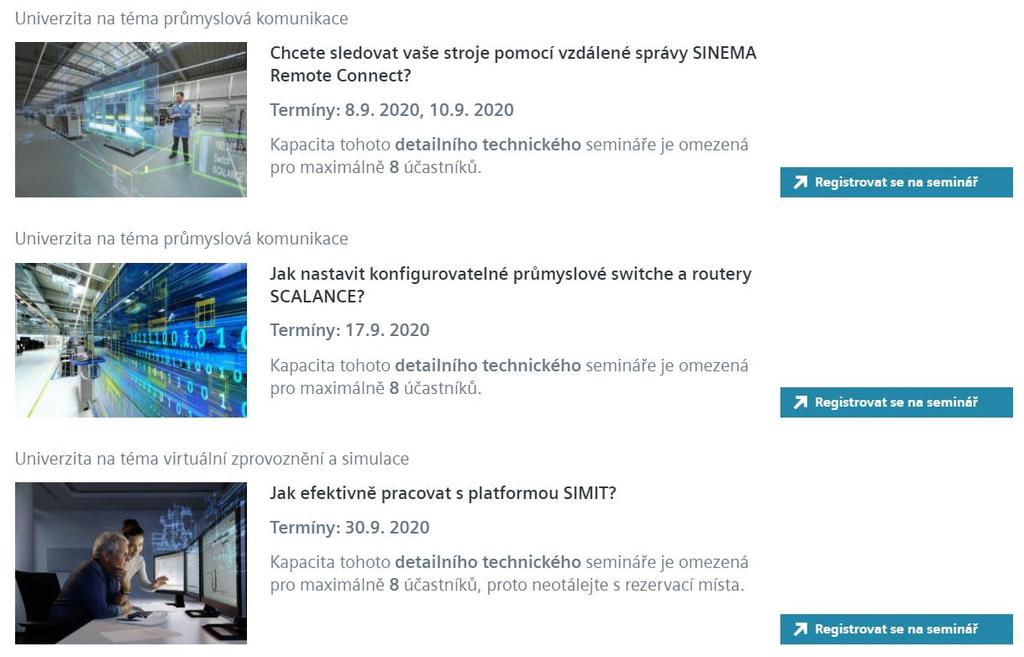

36 Univerzita na téma Průmyslová komunikace Univerzita na téma Virtuální zprovoznění Přihlášení: Strana 36

37 Děkuji za pozornost! siemens.cz/net
