SOUPIS PRACÍ. ASPE 9 Strana: Stavba: RTT Vršovická vč. úprav vozovek a chodníků - úsek Moskevská - Kubánské náměstí

Transkript

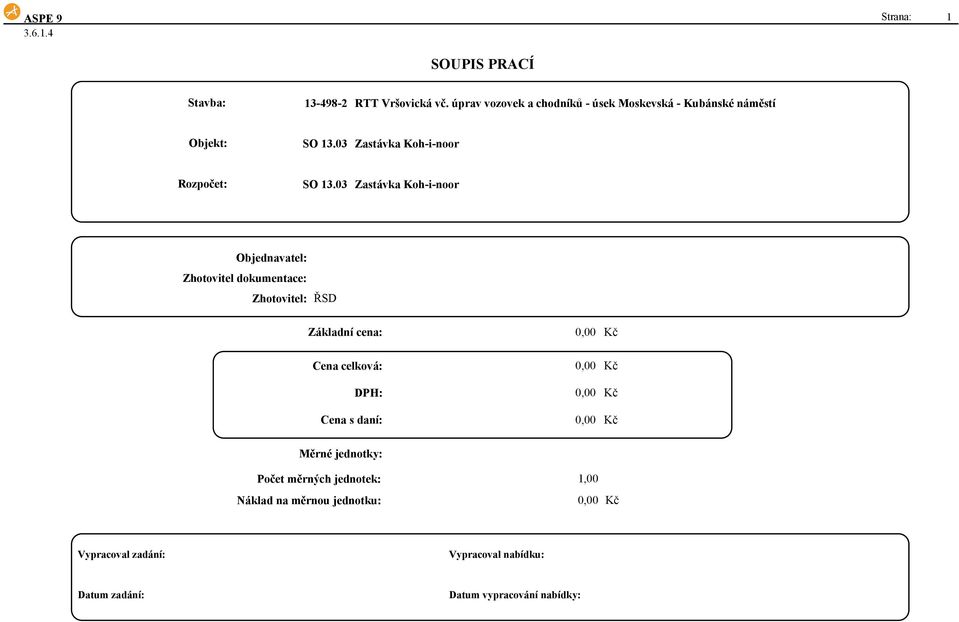

1 ASPE 9 Strana: 1 SOUPIS PRACÍ Objednavatel: Zhotovitel dokumentace: Zhotovitel: ŘSD Základní cena: Cena celková: DPH: Cena s daní: Měrné jednotky: Počet měrných jednotek: Náklad na měrnou jednotku: 1,00 Vypracoval zadání: Vypracoval nabídku: Datum zadání: Datum vypracování nabídky:

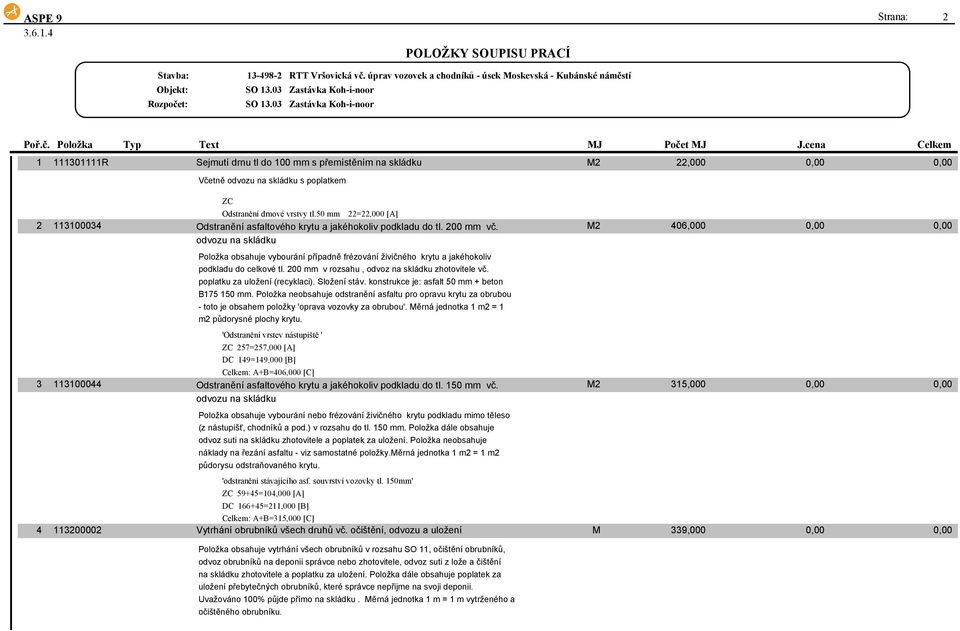

2 ASPE 9 Strana: R Sejmutí drnu tl do 100 mm s přemístěním na skládku M2 22,000 Včetně odvozu na skládku s poplatkem Odstranění drnové vrstvy tl.50 mm 22=22,000 [A] Odstranění asfaltového krytu a jakéhokoliv podkladu do tl. 200 mm vč. odvozu na skládku M2 406,000 Položka obsahuje vybourání případně frézování živičného krytu a jakéhokoliv podkladu do celkové tl. 200 mm v rozsahu, odvoz na skládku zhotovitele vč. poplatku za uložení (recyklaci). Složení stáv. konstrukce je: asfalt 50 mm + beton B mm. Položka neobsahuje odstranění asfaltu pro opravu krytu za obrubou - toto je obsahem položky 'oprava vozovky za obrubou'. Měrná jednotka 1 m2 = 1 m2 půdorysné plochy krytu. 'Odstranění vrstev nástupiště ' 257=257,000 [A] DC 149=149,000 [B] Celkem: A+B=406,000 [C] Odstranění asfaltového krytu a jakéhokoliv podkladu do tl. 150 mm vč. odvozu na skládku M2 315,000 Položka obsahuje vybourání nebo frézování živičného krytu podkladu mimo těleso (z nástupišť, chodníků a pod.) v rozsahu do tl. 150 mm. Položka dále obsahuje odvoz suti na skládku zhotovitele a poplatek za uložení. Položka neobsahuje náklady na řezání asfaltu - viz samostatné položky.měrná jednotka 1 m2 = 1 m2 půdorysu odstraňovaného krytu. 'odstranění stávajícího asf. souvrství vozovky tl. 150mm' 59+45=104,000 [A] DC =211,000 [B] Celkem: A+B=315,000 [C] Vytrhání obrubníků všech druhů vč. očištění, odvozu a uložení M 339,000 Položka obsahuje vytrhání všech obrubníků v rozsahu SO 11, očištění obrubníků, odvoz obrubníků na deponii správce nebo zhotovitele, odvoz suti z lože a čištění na skládku zhotovitele a poplatku za uložení. Položka dále obsahuje poplatek za uložení přebytečných obrubníků, které správce nepřijme na svoji deponii. Uvažováno 100% půjde přímo na skládku. Měrná jednotka 1 m = 1 m vytrženého a očištěného obrubníku.

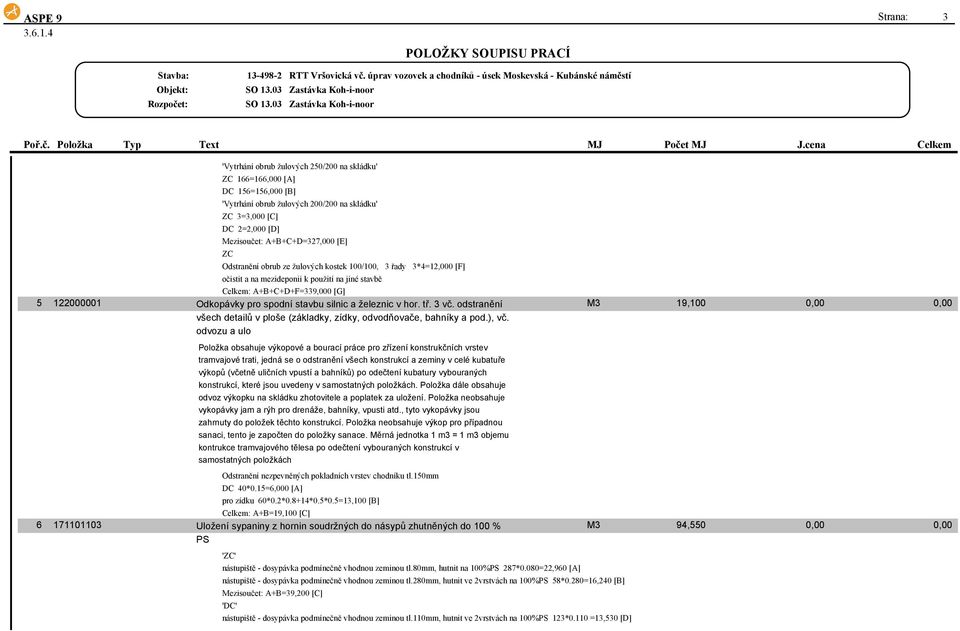

3 ASPE 9 Strana: 3 'Vytrhání obrub žulových 250/200 na skládku' 166=166,000 [A] DC 156=156,000 [B] 'Vytrhání obrub žulových 200/200 na skládku' 3=3,000 [C] DC 2=2,000 [D] Mezisoučet: A+B+C+D=327,000 [E] Odstranění obrub ze žulových kostek 100/100, 3 řady 3*4=12,000 [F] očistit a na mezideponii k použití na jiné stavbě Celkem: A+B+C+D+F=339,000 [G] Odkopávky pro spodní stavbu silnic a železnic v hor. tř. 3 vč. odstranění všech detailů v ploše (základky, zídky, odvodňovače, bahníky a pod.), vč. odvozu a ulo M3 19,100 Položka obsahuje výkopové a bourací práce pro zřízení konstrukčních vrstev tramvajové trati, jedná se o odstranění všech konstrukcí a zeminy v celé kubatuře výkopů (včetně uličních vpustí a bahníků) po odečtení kubatury vybouraných konstrukcí, které jsou uvedeny v samostatných položkách. Položka dále obsahuje odvoz výkopku na skládku zhotovitele a poplatek za uložení. Položka neobsahuje vykopávky jam a rýh pro drenáže, bahníky, vpusti atd., tyto vykopávky jsou zahrnuty do položek těchto konstrukcí. Položka neobsahuje výkop pro případnou sanaci, tento je započten do položky sanace. Měrná jednotka 1 m3 = 1 m3 objemu kontrukce tramvajového tělesa po odečtení vybouraných konstrukcí v samostatných položkách Odstranění nezpevněných pokladních vrstev chodníku tl.150mm DC 40*0.15=6,000 [A] pro zídku 60*0.2*0.8+14*0.5*0.5=13,100 [B] Celkem: A+B=19,100 [C] Uložení sypaniny z hornin soudržných do násypů zhutněných do 100 % PS '' nástupiště - dosypávka podmínečně vhodnou zeminou tl.80mm, hutnit na 100%PS 287*0.080=22,960 [A] nástupiště - dosypávka podmínečně vhodnou zeminou tl.280mm, hutnit ve 2vrstvách na 100%PS 58*0.280=16,240 [B] Mezisoučet: A+B=39,200 [C] 'DC' nástupiště - dosypávka podmínečně vhodnou zeminou tl.110mm, hutnit ve 2vrstvách na 100%PS 123*0.110 =13,530 [D] M3 94,550

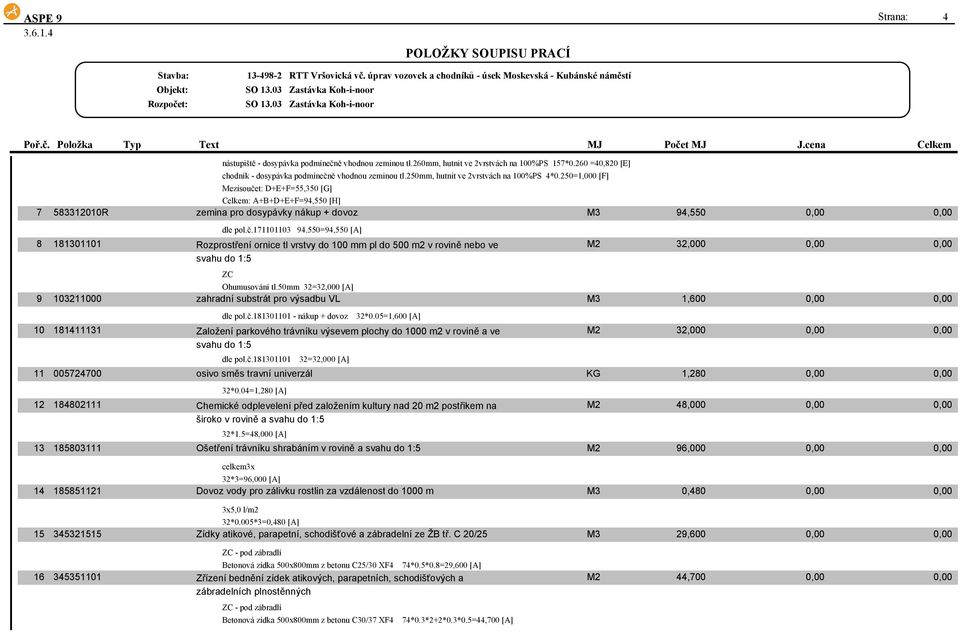

4 ASPE 9 Strana: 4 nástupiště - dosypávka podmínečně vhodnou zeminou tl.260mm, hutnit ve 2vrstvách na 100%PS 157*0.260 =40,820 [E] chodník - dosypávka podmínečně vhodnou zeminou tl.250mm, hutnit ve 2vrstvách na 100%PS 4*0.250=1,000 [F] Mezisoučet: D+E+F=55,350 [G] Celkem: A+B+D+E+F=94,550 [H] R zemina pro dosypávky nákup + dovoz M3 94,550 dle pol.č =94,550 [A] Rozprostření ornice tl vrstvy do 100 mm pl do 500 m2 v rovině nebo ve svahu do 1:5 M2 32,000 Ohumusování tl.50mm 32=32,000 [A] zahradní substrát pro výsadbu VL M3 1,600 dle pol.č nákup + dovoz 32*0.05=1,600 [A] Založení parkového trávníku výsevem plochy do 1000 m2 v rovině a ve svahu do 1:5 dle pol.č =32,000 [A] M2 32, osivo směs travní univerzál KG 1,280 32*0.04=1,280 [A] Chemické odplevelení před založením kultury nad 20 m2 postřikem na široko v rovině a svahu do 1:5 32*1.5=48,000 [A] M2 48, Ošetření trávníku shrabáním v rovině a svahu do 1:5 M2 96,000 celkem3x 32*3=96,000 [A] Dovoz vody pro zálivku rostlin za vzdálenost do 1000 m M3 0,480 3x5,0 l/m2 32*0.005*3=0,480 [A] Zídky atikové, parapetní, schodišťové a zábradelní ze ŽB tř. C 20/25 M3 29,600 - pod zábradlí Betonová zídka 500x800mm z betonu C25/30 XF4 74*0.5*0.8=29,600 [A] Zřízení bednění zídek atikových, parapetních, schodišťových a zábradelních plnostěnných - pod zábradlí Betonová zídka 500x800mm z betonu C30/37 XF4 74*0.3*2+2*0.3*0.5=44,700 [A] M2 44,700

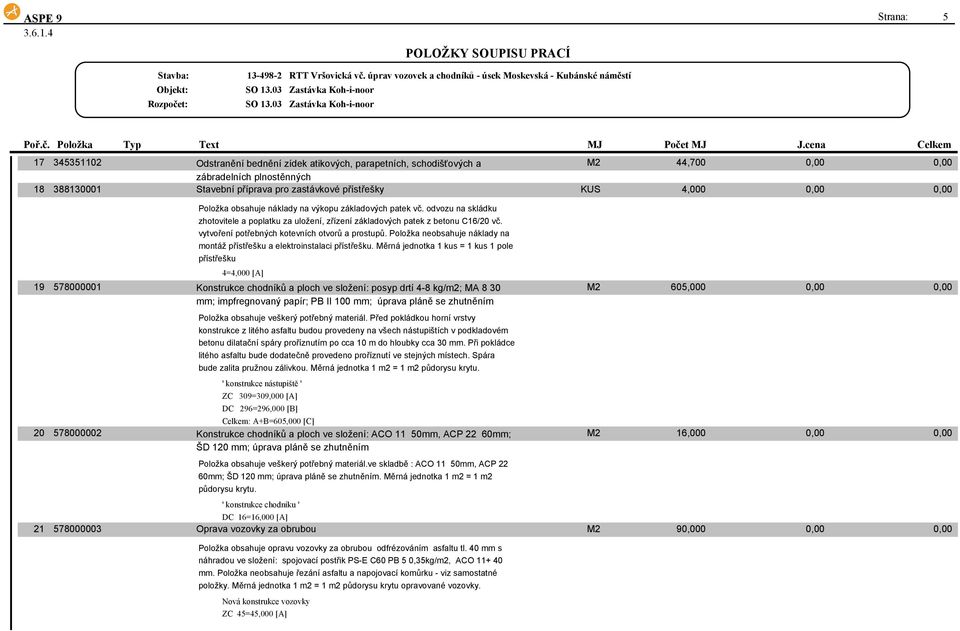

5 ASPE 9 Strana: Odstranění bednění zídek atikových, parapetních, schodišťových a M2 44,700 zábradelních plnostěnných Stavební příprava pro zastávkové přístřešky KUS 4,000 Položka obsahuje náklady na výkopu základových patek vč. odvozu na skládku zhotovitele a poplatku za uložení, zřízení základových patek z betonu C16/20 vč. vytvoření potřebných kotevních otvorů a prostupů. Položka neobsahuje náklady na montáž přístřešku a elektroinstalaci přístřešku. Měrná jednotka 1 kus = 1 kus 1 pole přístřešku 4=4,000 [A] Konstrukce chodníků a ploch ve složení: posyp drtí 4-8 kg/m2; MA 8 30 mm; impfregnovaný papír; PB II 100 mm; úprava pláně se zhutněním Položka obsahuje veškerý potřebný materiál. Před pokládkou horní vrstvy konstrukce z litého asfaltu budou provedeny na všech nástupištích v podkladovém betonu dilatační spáry proříznutím po cca 10 m do hloubky cca 30 mm. Při pokládce litého asfaltu bude dodatečně provedeno proříznutí ve stejných místech. Spára bude zalita pružnou zálivkou. Měrná jednotka 1 m2 = 1 m2 půdorysu krytu. ' konstrukce nástupiště ' 309=309,000 [A] DC 296=296,000 [B] Celkem: A+B=605,000 [C] Konstrukce chodníků a ploch ve složení: ACO 11 50mm, ACP 22 60mm; ŠD 120 mm; úprava pláně se zhutněním Položka obsahuje veškerý potřebný materiál.ve skladbě : ACO 11 50mm, ACP 22 60mm; ŠD 120 mm; úprava pláně se zhutněním. Měrná jednotka 1 m2 = 1 m2 půdorysu krytu. ' konstrukce chodníku ' M2 605,000 M2 16,000 DC 16=16,000 [A] Oprava vozovky za obrubou M2 90 Položka obsahuje opravu vozovky za obrubou odfrézováním asfaltu tl. 40 mm s náhradou ve složení: spojovací postřik PS-E C60 PB 5 0,35kg/m2, ACO mm. Položka neobsahuje řezání asfaltu a napojovací komůrku - viz samostatné položky. Měrná jednotka 1 m2 = 1 m2 půdorysu krytu opravované vozovky. Nová konstrukce vozovky 45=45,000 [A]

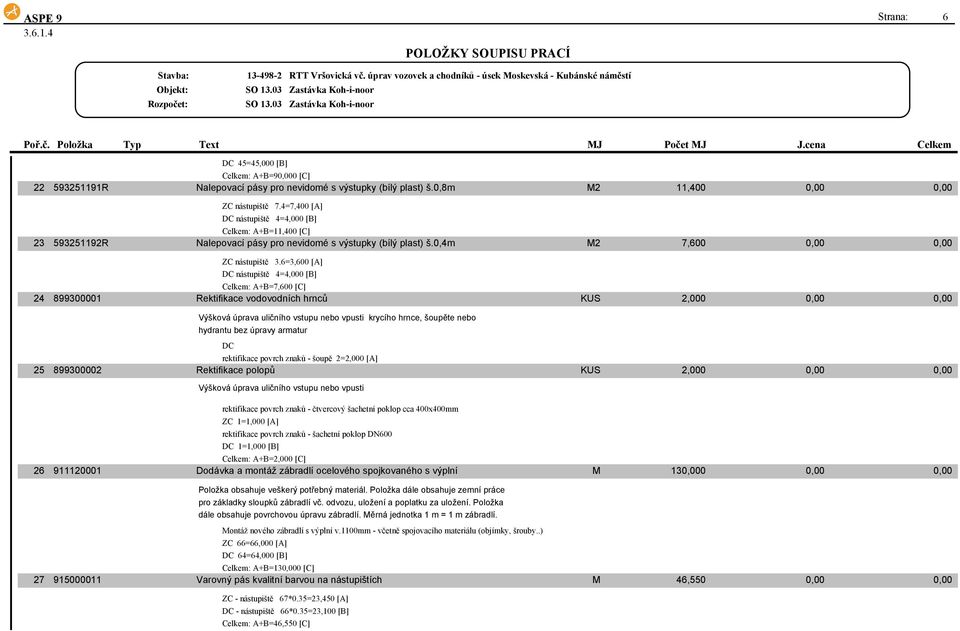

6 ASPE 9 Strana: 6 DC 45=45,000 [B] Celkem: A+B=90 [C] R Nalepovací pásy pro nevidomé s výstupky (bílý plast) š.0,8m M2 11,400 nástupiště 7.4=7,400 [A] DC nástupiště 4=4,000 [B] Celkem: A+B=11,400 [C] R Nalepovací pásy pro nevidomé s výstupky (bílý plast) š.0,4m M2 7,600 nástupiště 3.6=3,600 [A] DC nástupiště 4=4,000 [B] Celkem: A+B=7,600 [C] Rektifikace vodovodních hrnců KUS 2,000 Výšková úprava uličního vstupu nebo vpusti krycího hrnce, šoupěte nebo hydrantu bez úpravy armatur DC rektifikace povrch znaků - šoupě 2=2,000 [A] Rektifikace polopů KUS 2,000 Výšková úprava uličního vstupu nebo vpusti rektifikace povrch znaků - čtvercový šachetní poklop cca 400x400mm 1=1,000 [A] rektifikace povrch znaků - šachetní poklop DN600 DC 1=1,000 [B] Celkem: A+B=2,000 [C] Dodávka a montáž zábradlí ocelového spojkovaného s výplní M 130 Položka obsahuje veškerý potřebný materiál. Položka dále obsahuje zemní práce pro základky sloupků zábradlí vč. odvozu, uložení a poplatku za uložení. Položka dále obsahuje povrchovou úpravu zábradlí. Měrná jednotka 1 m = 1 m zábradlí. Montáž nového zábradlí s výplní v.1100mm - včetně spojovacího materiálu (objímky, šrouby..) 66=66,000 [A] DC 64=64,000 [B] Celkem: A+B=130 [C] Varovný pás kvalitní barvou na nástupištích M 46,550 - nástupiště 67*0.35=23,450 [A] DC - nástupiště 66*0.35=23,100 [B] Celkem: A+B=46,550 [C]

7 ASPE 9 Strana: Obrubník kamenný do lože z betonu s boční opěrou M 444,000 Položka obsahuje položení obrubníků kamenných do lože s boční opěrou z betonu C20/25. V této výměře je uvažováno 100% nových obrub přímých i obloukových. Položka dále obsahuje dodávku 100% nových obrubníků. Měrná jednotka 1 m = 1 m osazeného obrubníku. Množství jednotlivých druhů kamenných obrubníků - viz výkaz výměr. lože z bet. C16/20n-XF1 250/200 přímé - nákup 81=81,000 [A] 250/200 R=5 - nákup 8=8,000 [B] 150/350 přímé stojaté - nákup 74=74,000 [C] 100/200 přímé stojaté - nákup 23=23,000 [D] Mezisoučet: A+B+C+D=186,000 [E] DC 250/200 přímé - nákup 157=157,000 [F] 250/200 R=1 - nákup 1=1,000 [G] 250/200 R=5 - nákup 4=4,000 [H] 150/350 přímé stojaté - nákup 77=77,000 [I] 100/200 přímé stojaté - nákup 19=19,000 [J] Mezisoučet: F+G+H+I+J=258,000 [K] Celkem: A+B+C+D+F+G+H+I+J=444,000 [L] Řezání stávajícího živičného krytu nebo podkladu do hloubky mm M 354,000 Položka obsahuje odřez asfaltu do hl mm ve vozovce. Položka neobsahuje prořez a vyplnění komůrky - viz samostatná položka. Měrná jednotka 1 m = 1 m řezu; místa a druhy řezání viz výpočet výměr. 'Řezání dilatačních spár v asfaltu tl. 150 mm' 89+89=178,000 [A] DC 87+89=176,000 [B] Celkem: A+B=354,000 [C] Napojení starých a nových povrchů vyfrézováním komůrky a zálivkou M 178,000 Položka obsahuje systémové opatření pro napojení starých a nových povrchů ve vozovce na chodnících a na tělese vyfrézováním komůrky a zálivkou s těsnícím profilem. Měrná jednotka 1 m = 1 m opatření. 'Zalití spáry vozovka - asfaltová zálivka N2 '

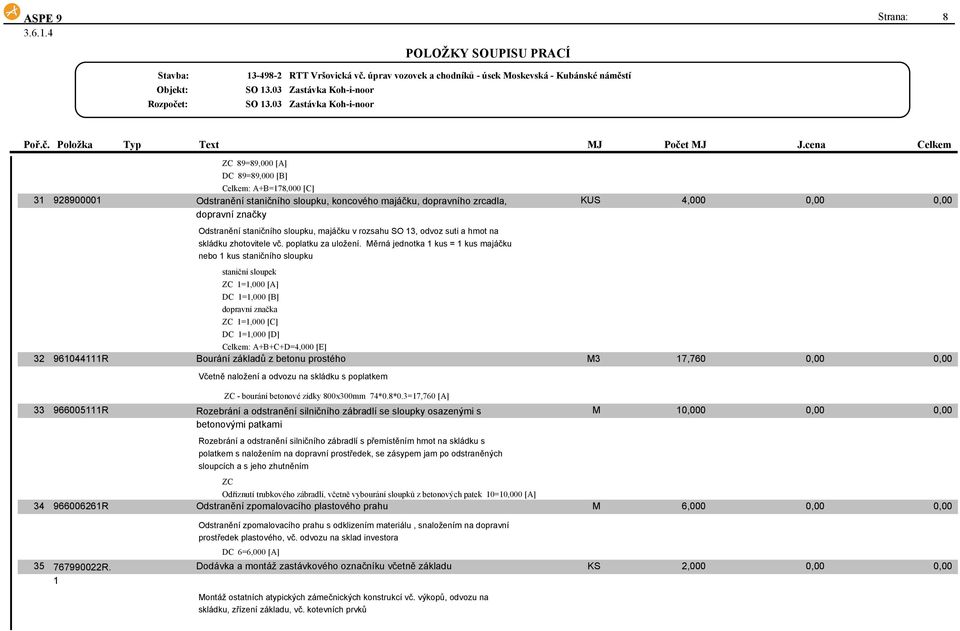

8 ASPE 9 Strana: 8 89=89,000 [A] DC 89=89,000 [B] Celkem: A+B=178,000 [C] Odstranění staničního sloupku, koncového majáčku, dopravního zrcadla, dopravní značky KUS 4,000 Odstranění staničního sloupku, majáčku v rozsahu SO 13, odvoz suti a hmot na skládku zhotovitele vč. poplatku za uložení. Měrná jednotka 1 kus = 1 kus majáčku nebo 1 kus staničního sloupku staniční sloupek 1=1,000 [A] DC 1=1,000 [B] dopravní značka 1=1,000 [C] DC 1=1,000 [D] Celkem: A+B+C+D=4,000 [E] R Bourání základů z betonu prostého M3 17,760 Včetně naložení a odvozu na skládku s poplatkem - bourání betonové zídky 800x300mm 74*0.8*0.3=17,760 [A] R Rozebrání a odstranění silničního zábradlí se sloupky osazenými s betonovými patkami M 10 Rozebrání a odstranění silničního zábradlí s přemístěním hmot na skládku s polatkem s naložením na dopravní prostředek, se zásypem jam po odstraněných sloupcích a s jeho zhutněním Odříznutí trubkového zábradlí, včetně vybourání sloupků z betonových patek 10=10 [A] R Odstranění zpomalovacího plastového prahu M 6, R. 1 Odstranění zpomalovacího prahu s odklizením materiálu, snaložením na dopravní prostředek plastového, vč. odvozu na sklad investora DC 6=6,000 [A] Dodávka a montáž zastávkového označníku včetně základu KS 2,000 Montáž ostatních atypických zámečnických konstrukcí vč. výkopů, odvozu na skládku, zřízení základu, vč. kotevních prvků

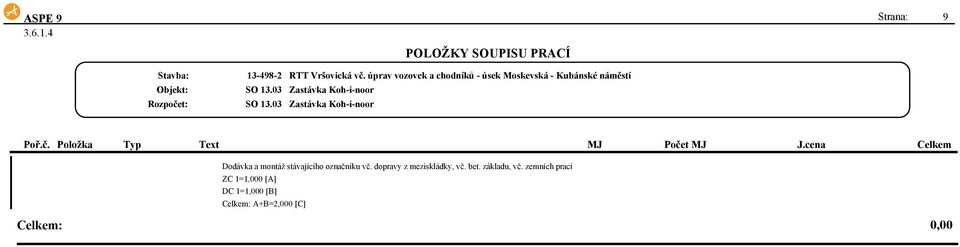

9 ASPE 9 Strana: 9 Dodávka a montáž stávajícího označníku vč. dopravy z meziskládky, vč. bet. základu, vč. zemních prací 1=1,000 [A] DC 1=1,000 [B] Celkem: A+B=2,000 [C] Celkem:
