1 S třední škola stavební Jihlava Sada 1 Technologie betonu 03. Zkoušky kameniva 1 Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Zkoušky kameniva Zkoušky průkazní zda vlastnosti kameniva odpovídají ČSN - kontrolní během výroby

3 1. Velikost zrn K roztřídění kameniva podle velikosti používáme síta se čtvercovými otvory, oky. Síta plošná sestavena nad sebou vibrací -do pohybu se uvádějí -válcová uspořádaná ve sklonu, zasunuta do sebe -třídíme otáčivým pohybem válců

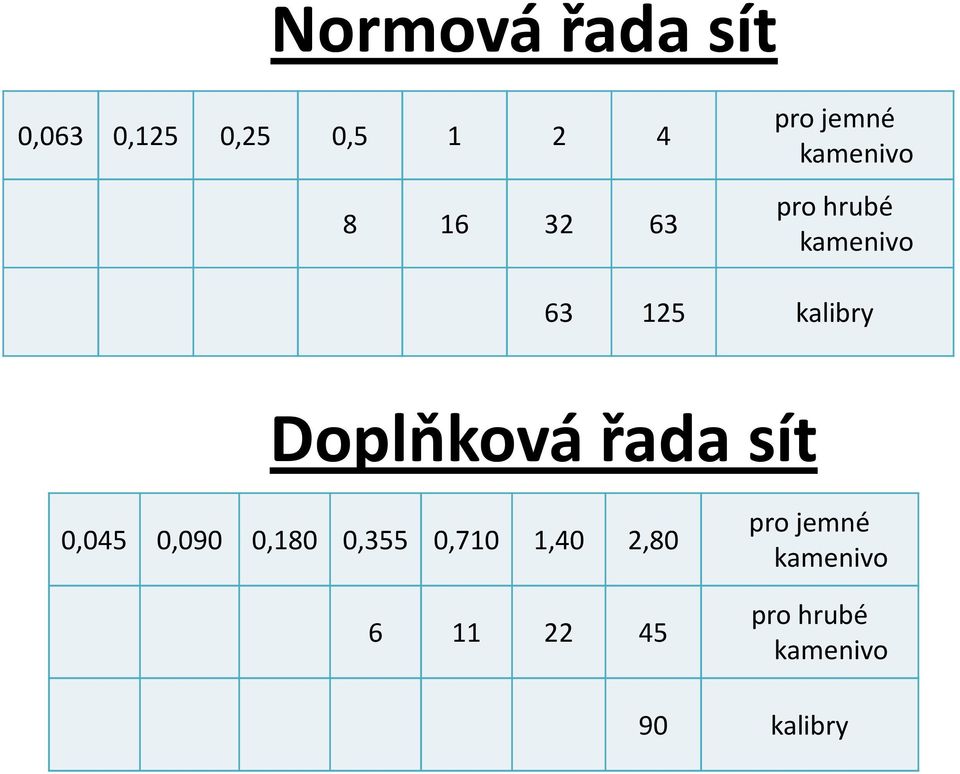

4 Normová řada sít 0,063 0,125 0,25 0, pro jemné kamenivo pro hrubé kamenivo kalibry Doplňková řada sít 0,045 0,090 0,180 0,355 0,710 1,40 2, pro jemné kamenivo pro hrubé kamenivo 90 kalibry

5 Kamenivo, které jsme roztřídili na uvedených sítech, jsme tak roztřídili do frakcí. Velikost oka síta, na kterém kamenivo zůstalo, a velikost oka síta nejbližšího, jímž kamenivo propadlo, jsou označením frakce. Úzká frakce základní -doplňková Široká frakce základní -doplňková Druhy kameniva -

6 Úzká základní frakceje zbytek kameniva na sítě normové řady, které propadlo sítem o dvojnásobné velikosti strany oka. Např. 4-8 je kamenivo propadlé sítem o velikosti ok 8 mm, které zůstalo na sítě o straně ok 4 mm. Úzká doplňková frakcekameniva je kamenivo vytříděné pomocí doplňkového síta základní řady.

7 Široká frakceobsahuje několik frakcí úzkých. Základní široká frakce je ohraničena síty základní normové řady, doplňková široká frakce doplňkovými síty Např. frakce 4-32;

8 Nadsítnýa podsítnýpodíl je množství kameniva, které neodpovídá velikosti zrn příslušné frakce a jehož zrna jsou větší nebo menší. Vyjadřujeme v %

9 2. Pevnost kameniva Pevnostjednotlivých zrn kameniva musí být minimálně taková jako je požadovaná pevnost betonu. Pevnost kameniva odhadujeme z pečlivého ohledání vzhledu a zkusmého šetření vlastností. Stupeň pevnosti hodnotíme podle odolnosti zrna v tlaku nebo příčném tahu.

10 3. Pevnost pórovitého kameniva Při posuzování pevnosti pórovitého kameniva nejprve zjistíme objem, velikost zrn, poměr velikosti zrn, tvar a rozmístění pórů. Pevnost posuzujeme porovnáním se vzorkem téhož druhu kameniva vyhovujícíhoco do požadované pevnosti.

11 4. Odplavitelné částice Velké množství jemných částic ovlivňuje negativně pevnost betonu, neboť nadměme zvětšuji povrch kameniva. Maximální množství odplavitelných částic v drobném kamenivu předepisují ČSN vrozmezí 1,5 až 3 % hmotnosti kameniva podle druhu a třídy kameniva. Nožová pračka je určena k intenzivnímu praní ve vodě a odplavení uvolněných nečistot z těženého nebo drceného kameniva, štěrkopísků a jiných nekovových nerostů o zrnitosti 4 70 mm. Je vhodná pro odstranění jílu z těžko rozpustných povlaků na praných zrnitých materiálech.

12 Korečkový dehydrátordkp je určen k odvodňování kameniva a odstranění odplavitelných a jemných z kameniva o zrnitosti 0 22 mm. Je to zařízení, ve kterém se otáčením korečkového kola nabírá zavodněný písek do korečků se síty. Voda odtéká do vany a odvodněný písek vypadává na druhé straně kola k další dopravě. Šnekové kolo přihrnuje usazené částice kameniva zpět do vany korečkového kola, kde je opět korečkové kolo nabírá Rotační odjílovačje určený k separaci těžené suroviny znečistěné jíly a podávání suroviny k dalšímu zpracování. Surovina z rotačního odjílovačevypadává otvory v plášti bubnu do výsypky umístěné pod bubnem, větší části vypadávají na konci bubnu do výsypky. Buben odjílovače je pogumován Vibrační třídič se používá pro třídění nelepivých zrnitých materiálů zvláště je vhodný pro finální třídění kusových zrnitých materiálů s horší tvarovou hodnotou zrn se s klonem ke klínování i pro recyklace.

13 Sedimentační způsob -odvážíme a vysušíme kamenivo do ustálené hmotnosti při teplotě 105 až 110 C. Vzorek vsypeme do nádoby, zalijeme vodou a promícháme. Zakalenou vodu necháme ustát, po dvou minutách vodu zčásti pomocí násosky odsajeme. Postup opakujeme, dokud není voda čistá. Kamenivo vyjmeme z vody a vysušíme do ustálené hmotnosti. Rozdíl vysušeného kameniva před a po zkoušce je množství odplavitelných částic.

14 Procezovací způsob -vyvážku vysušeného kameniva vsypeme do nádoby a zalijeme vodou tak, aby hladina vody byla nejméně 50 mm nad povrchem kameniva. Kamenivo důkladně promícháme tyči po dobu pěti minut a pak kalnou vodu s odplavitelnými částicemi přelijeme přes síta o velikosti 0,5 a l mm. Postup opakujeme, dokud síty nevytéká čistá voda. Zbylé kamenivo vysušíme při 105 až 110 C do ustálené hmotnosti a zvážíme. Rovněž vysušíme a zvážíme zbytky na obou sítech.

15 Množství odplavitelných částic vyjádříme v procentech. kde m1 je hmotnost navážky před promýváním, m2 je hmotnost navážky po promývání.
