1 Vodárenská správa Písek s.r.o. V Písku dne: MATERIÁL PRO JEDNÁNÍ RADY MĚSTA PÍSKU DNE MATERIÁL K PROJEDNÁNÍ Informace o prováděných vícepracích a méněpracích na stavbě Dešťová kanalizace Amerika v Písku kamenina DN 400 a zvolení další varianty pro pokračování stavby. NÁVRH USNESENÍ 1.) Rada města po projednání předložených podkladů k prováděným vícepracím a méněpracím firmou STRABAG a.s., oblast Jih, Pražská 313, , IČ: , dle Smlouvy o dílo č. 841/TA/50/11 na stavbě Dešťová kanalizace Amerika v Písku kamenina DN 400 a) Bere na vědomí b) Bere na vědomí s připomínkami c) Nebere na vědomí d) jiné usnesení možné zvýšení nákladů o ,19 Kč. 2.) Rada města po projednání předložených podkladů a) Souhlasí s variantou č. 1 b) Souhlasí s variantou č. 2 c) Souhlasí s variantou č. 3 d) Souhlasí s variantou č. 4 e) Souhlasí s variantou č. 5 f) Nesouhlasí g) Jiné usnesení Návrh předkládá Ing. Vojtěch Bubník - místostarosta Návrh zpracoval Ing. Roman Honzík Jednatel VSP s.r.o.

2 Důvodová zpráva: Na základě Smlouvy o dílo č. 841/TA/50/11 je prováděna stavba Dešťová kanalizace Amerika v Písku kamenina DN 400 firmou STRABAG a.s., oblast Jih, Pražská 313, , IČ: Celková cena stavby je dle výše uvedené smlouvy ,88 Kč bez DPH 20%. Zhotovitel zaslal na Vodárenskou správu Písek s.r.o. soupis provedených víceprací a méněprací na této stavbě ve výši ,19 Kč bez DPH 20%, která je přílohou tohoto materiálu. Vícepráce i méněpráce byly během stavby jednotlivě posuzovány a při jejich oprávněnosti také odsouhlasovány na jednotlivých kontrolních dnech stavby. Pro další provádění stavby dešťové kanalizace se nabízí možné varianty prací, které jsou popsány pod komentářem k provedeným vícepracem a méněpracem, včetně jejich finančních nákladů. Komentář Vodárenské správy Písek s.r.o. k provedeným vícepracem a méněpracem: 1.) Vyčíslení víceprací Uliční vpusti - demontáž a zpětné osazení dešťových uličních vpustí CELKEM: ,74 Kč Při zahájení hloubení výkopu a upřesnění trasy pro pokládku dešťové kanalizace bylo konstatováno, že je nutné vybourání 10 ks stávajících uličních dešťových vpustí, které se nacházejí v trase pokládané dešťové kanalizace (viz. přiložený zápis ve Stavebním deníku Příloha č. 4). Po pokládce kameninového potrubí dešťové kanalizace budou zpětně osazovány nové jednotlivé dešťové vpusti a zároveň také napojovány. S tímto nebylo v PD počítáno a zhotovitel požaduje schválení víceprací vzniklých při demontáži a zpětném napojení DV. Shybka v úseku Š31 Š32 - Nově zbudovaná shybka na potrubí dešťové kanalizace CELKEM: ,70 Kč Při výkopových pracích na nově zbudované stoce dešťové kanalizace byla zjištěna kolize s trasou stávající splaškové kanalizace. Protože nebylo možné najít jiné vhodné řešení vykřížení sítí, bylo přistoupeno ke zhotovení shybky v tomto problematickém místě. Zemní práce změna zatřídění hornin a výšek kanalizace mezi šachtami Š17-Š22 CELKEM: ,51 Kč Geologický průzkum v trase dešťové kanalizace nebyl před zahájením stavebních prací proveden. Projektant provedl zatřídění zemin dle zkušeností z výkopových prací prováděných v katastru města Písek. V PD bylo konstatováno, že zatřídění výkopové zeminy bude upraveno podle skutečného stavu při provádění výkopových prací. Při skutečném provádění výkopových prací bylo po cca 20 m naraženo na skalnaté podloží a bylo nutno změnit technologii provádění hloubení rýhy s použitím další těžké mechanizace s použitím bouracího kladiva k rozrušení skalního podloží. V návaznosti na toto zjištění byl ihned zhotovitelem stavby firmou STRABAG a.s. přizvána ke geologickému posouzení hornin odborná firma (ARCADIS Geotechnika a.s. České Budějovice). Na základě jejich posudku došlo k dodatečnému zatřídění (viz. Přiložený zápis ve Stavebním deníku Příloha č. 3). Dále bylo nutno provést výkop dešťové kanalizace hlubší o cca cm oproti PD z důvodu podcházení jednotlivých stávajících kanalizačních přípojek (viz. Přiložený zápis ve Stavebním deníku Příloha č. 4). Vlivem těchto objektivních skutečností dochází k navýšení nákladů zhotovitele stavby. stránka 2 (celkem 25)

3 Šachty Š17-Š22 a spadiště CELKEM: ,80 Kč Při pokládce dešťové kanalizace došlo ke kolizi se stávající splaškovou kanalizací. Na KD bylo dohodnuto, že bude provedeno stavební opatření spočívající v úpravě změny výšky budované dešťové kanalizace a zhotovení spadiště v kanalizační šachtě (viz. Příloha č. 5). Nárůst ceny kameninových rour po konečném upřesnění kladecího listu CELKEM: ,80 Kč Na základě úprav umístění kanalizačních šachet a upřesnění trasy dešťové kanalizace došlo projektantem k aktualizaci kladečského listu a tím také k přepočtu délky trasy budované dešťové kanalizace. Křížení vodovodu a kanalizace CELKEM: 5 574,00 Kč Při pokládce dešťové kanalizace na silnice I/29 v úseku mezi šachtami Š13 - Š14 došlo ke kolizi se stávajícím zásobním vodovodním řadem LT DN 300. Tento vodovodní řad je uložen v ocelové chráničce. Aby bylo možné vykřížení pokládané dešťové kanalizace s tímto vodovodním potrubím, bylo provedeno vyříznutí chráničky, podbetonování pokládané dešťové kanalizace a následnému obetonování vodovodního řadu. Úprava nivelety v trase šachet Š13 Š14 CELKEM: ,64 Kč V délce cca 70m bylo nutno provést úpravy nivelety povrchu komunikace I/29 (viz. Příloha č. 5). Toto opatření bylo nutné provést z důvodu dodržení ochranné vzdálenosti od stávajícího dálkového přiváděcího řadu. Bylo nutno změnit výšku pokládané dešťové kanalizace a poté provést stavební úpravu (betonová roznášecí deska) zabezpečující dostatečnou ochranu potrubí v případě nepostačujícího krytí. Geodetické zaměření křížení s vodovodem DN 300 CELKEM: 4 200,00 Kč Náklady na skutečné geodetické zaměření křížení dešťové kanalizace se stávajícím vodovodním potrubím DN 300 v úseku mezi křižovatkou Jaromíra Malého a rozdělovací šachtou Š38. Pozn.: Na základě dohody investora a TDI nebyla tato vícepráce uznána. Prohloubení výkopu mezi šachtami Š33 Š34 CELKEM: 2 126,49 Kč Při pokládce dešťové kanalizace bylo nutné prohloubit výkop, aby nedošlo ke kolizi se stávajícím vodovodním a plynovodním potrubím. Pozn.: Na základě dohody investora a TDI nebyla tato vícepráce uznána. Celkem vícenáklady činí ,19 Kč stránka 3 (celkem 25)

4 2. Navržené varianty pro pokračování stavby dešťové kanalizace: Varianta č. 1 Zůstane původní trasa dešťové kanalizace dle schválené PD + již provedené vícepráce a méněpráce + stavební a technická opatření v důsledku kolize se stávající splaškovou kanalizací. Varianta č. 2 Zůstane původní trasa dešťové kanalizace dle schválené PD + již provedené vícepráce a méněpráce + posunutí rozdělovací šachty Š38,respektive zkrácení trasy kanalizace. Varianta č. 3 Zůstane původní trasa dešťové kanalizace dle schválené PD + již provedené vícepráce a méněpráce + nebudou provedeny práce na finálních úpravách povrchů chodníku a vozovky v ulici Otakara Jeremiáše Varianta č. 4 Zůstane původní trasa dešťové kanalizace dle schválené PD + již provedené vícepráce a méněpráce + nebudou provedeny práce na finálních úpravách povrchů chodníku a vozovky v ulici Otakara Jeremiáše + posunutí rozdělovací šachty Š38,respektive zkrácení trasy kanalizace. Varianta č. 5 Zůstane původní trasa dešťové kanalizace dle schválené PD + již provedené vícepráce a méněpráce + nebudou provedeny práce na finálních úpravách povrchů chodníku a vozovky v ulici Otakara Jeremiáše + přeložka vodovodu lpe DN 90 Ad 1) V trase pokládané dešťové kanalizace v úseku od křižovatky Jaromíra Malého k rozdělovacím šachtě Š38 dochází ke kolizi se stávající splaškovou kanalizací. V úseku cca 50 m vychází plánovaná trasa dešťové kanalizace v dlouhém křížení se stávající splaškovou kanalizací. Vzhledem k tomu, že se jedná o betonové roury DN 300 délky 1m, je nutné tuto stávající kanalizaci přejít v co nejkratším možném úseku a předejít tak možnému zhroucení splaškové kanalizace a ohrožení odvádění odpadních vod z této lokality a životního prostředí. Náklady na tato opatření jsou dle cenové nabídky zhotovitele celkem ,28 Kč. Celkové náklady stavby: ,88 (SoD) , ,28 = ,35 Kč. Ad 2) Posun rozdělovací šachty Š38 o cca 80 m na úroveň křižovatky ulic Na Trubách a Jaromíra Malého. Touto změnou by došlo k celkovému zkrácení trasy dešťové kanalizace a tím i k výraznému snížení finančních nákladů. Další výhodou při schválení této změny bude vyřešení technického problému spočívajícího s kolizí se stávající splaškovou kanalizací ( viz bod 1 ). Nevýhodou tohoto řešení je odvedení nejen balastních vod z rybníků Amerika, ale i zpoplatněné vody z dešťové kanalizace BE 300 zaústěné nad posunutou rozdělovací šachtou Š38. Dle vyjádření provozovatele vodovodní a kanalizační sítě firmou ČEVAK a.s. (viz. Příloha č. 6), bude stránka 4 (celkem 25)

5 nutné provést nový propočet podílu balastních a fakturovaných dešťových vod a nutně si vyžádá komplikované měření vod zpoplatněných z kanalizace BE 300 i vod balastních. Dle projednání této varianty řešení s právním oddělením by se toto řešení jevilo také v rozporu s platnou legislativou v otázce platby za odvod srážkové vody ze zpevněných ploch. Celková úspora oproti SoD je o ,57 Kč. Celkové náklady stavby: ,88 (SoD) , ,57 = ,50 Kč Ad 3) Na základě PD byla zhotovitelem stavby před započetím výkopových prací zaměřena skutečná poloha kanalizačních šachet a vyznačena trasa pokládky dešťové kanalizace. Zhotovitelem bylo konstatováno, že v průběhu zemních prací dojde k poškození obrub a povrchu chodníkového tělesa těžkými mechanizmy. Následně bylo dojednáno, že tomuto stavu je nutno předejít a bylo dohodnuto, že betonové obruby a dlažba budou v celé šířce sejmuty, očištěny a dočasně uloženy v areálu firmy STRABAG a.s. a poté zpětně použity k obnovení chodníkového tělesa. V rámci rozpočtu projektu ani v PD nebylo projektantem počítáno s demontáží chodníkového tělesa. Náklady vynaložené zhotovitelem na demontáž betonových obrub a rozebrání dlažby jsou ,81 Kč (dle cenové nabídky od zhotovitele po odečtení položky za opětovné kladení dlažby ve výši ,55 Kč). Navrhujeme neprovádět dle SoD finální opravu povrchu komunikace a chodníkového tělesa po zemních pracích v ulici Otakara Jeremiáše. Oprava chodníkového tělesa a rýhy v komunikaci se provede dočasně recyklátem a finální úprava se odloží na rok V tomto roce bude dle informací pracovníků firmy E.ON s.r.o. prováděna výměna hlavního plynovodního potrubí a výměna plynových přípojek v této ulici firmou E.ON s.r.o. Nebylo by tedy vhodné v rozmezí jednoho roku znovu poškodit položený finální povrch chodníkového tělesa. Stejně tak doporučujeme vyčkat s opravou komunikace na celkovou rekonstrukci a položení nového asfaltového povrchu v této ulici a tyto náklady podělit rovnoměrně při rekonstrukci plynového potrubí. Celkové náklady na dočasnou opravu chodníku recyklátem dle nabídky: , ,06 = ,56 Kč Celková úspora za neprovedení finálních povrchů v komunikaci dle nabídky: ,75 Kč Celkové náklady stavby: ,88 (SoD) , , ,75 = ,88 Kč Ad 4) Nebudou provedeny finální opravy povrchu komunikace a chodníku v ulici Otakara Jeremiáše (viz. komentář ve variantě č.3) a zároveň dojde k posunutí rozdělovací šachty Š38 (viz. komentář ve variantě č. 2). Celkové náklady na dočasnou opravu chodníku recyklátem dle nabídky: , ,06 = ,56 Kč Celkové náklady stavby: ,88 (SoD) , , , ,57 = ,31 Kč Ad 5) Kolizní souběh budované dešťové kanalizace se stávající splaškovou kanalizací v úseku od křižovatky Jaromíra Malého k rozdělovací šachtě Š38 bude řešen stavebně, posunutím šachty Š34. Napojení této šachty se provede v následujícím směru budované dešťové kanalizace kolenem v úhlu 45 o a přechodem splaškové kanalizace na pravou stranu (dle staničení stavby) v dostatečné vzdálenosti od vnějšího kraje betonového potrubí DN 300. V tomto úseku však tímto opatřením opět dochází k nedodržení ochranného pásma stávajícího vodovodu LT DN. Proto navrhujeme přeložení tohoto vodovodního potrubí v rámci budované dešťové kanalizace v jednom výkopu se zachováním dostatečného ochranného pásma vodovodu. V této variantě nebude počítáno s finálními opravami povrchů komunikace a chodníku v ulici Otakara Jeremiáše (viz. komentář ve variantě č.3). stránka 5 (celkem 25)

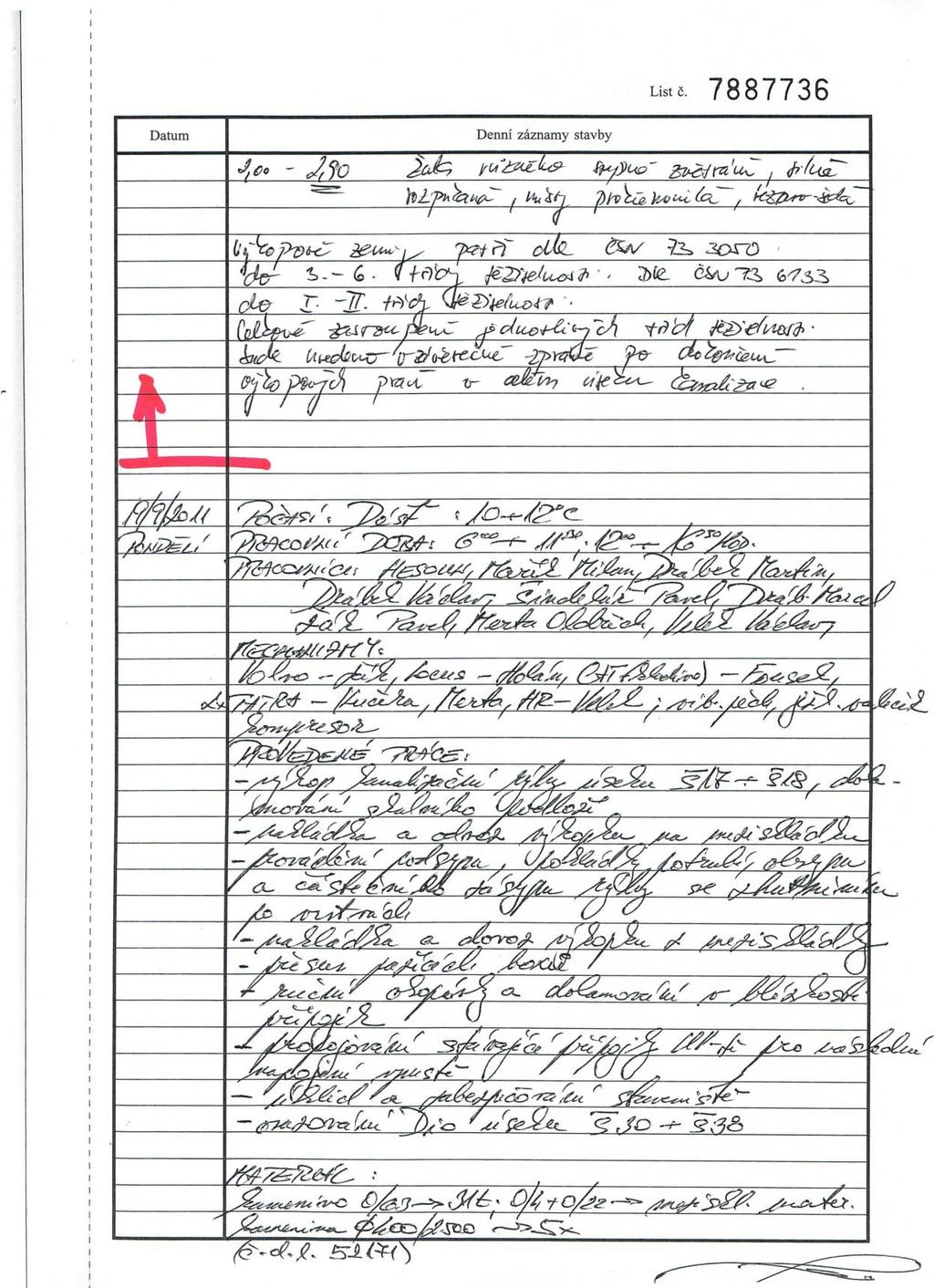

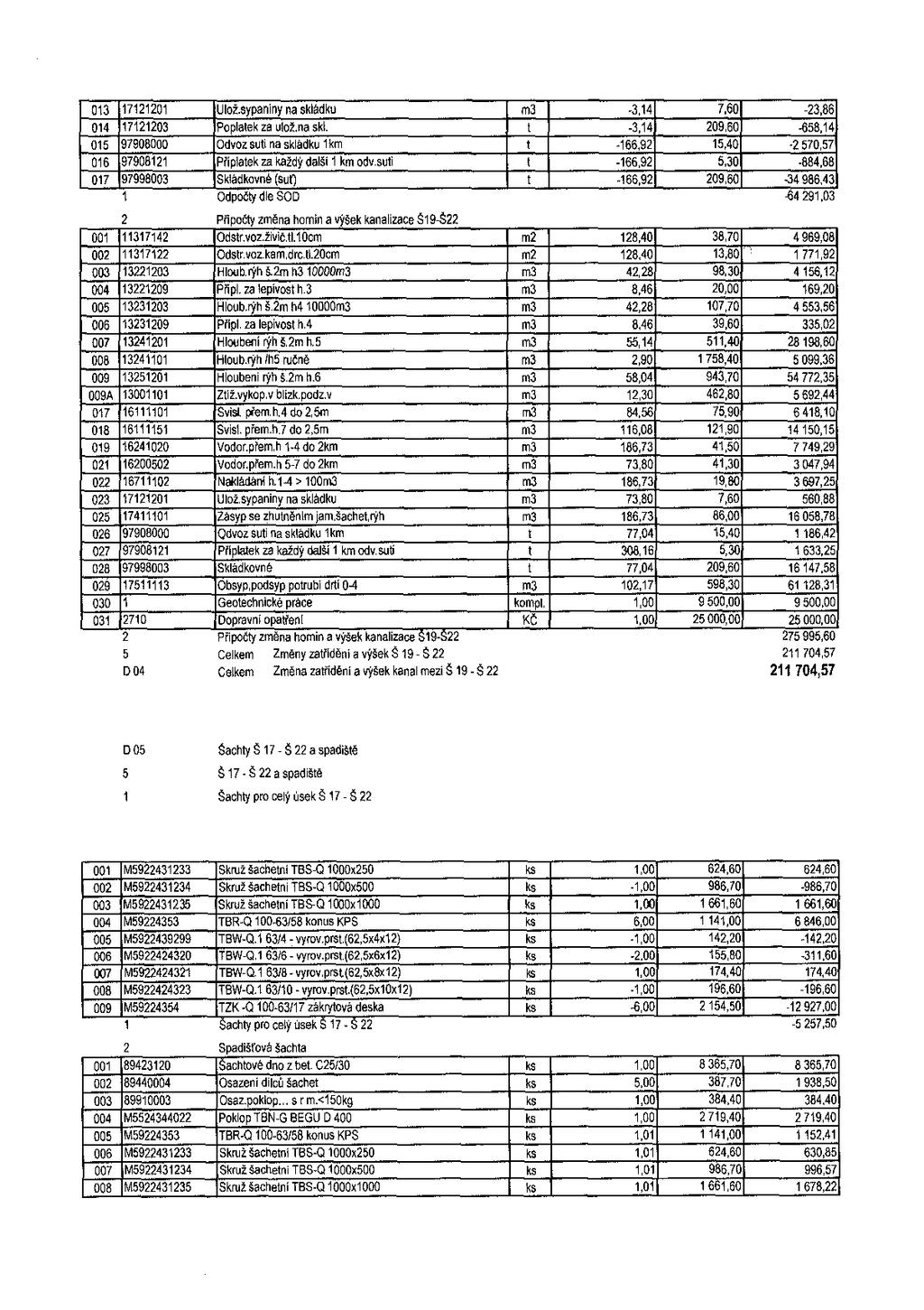

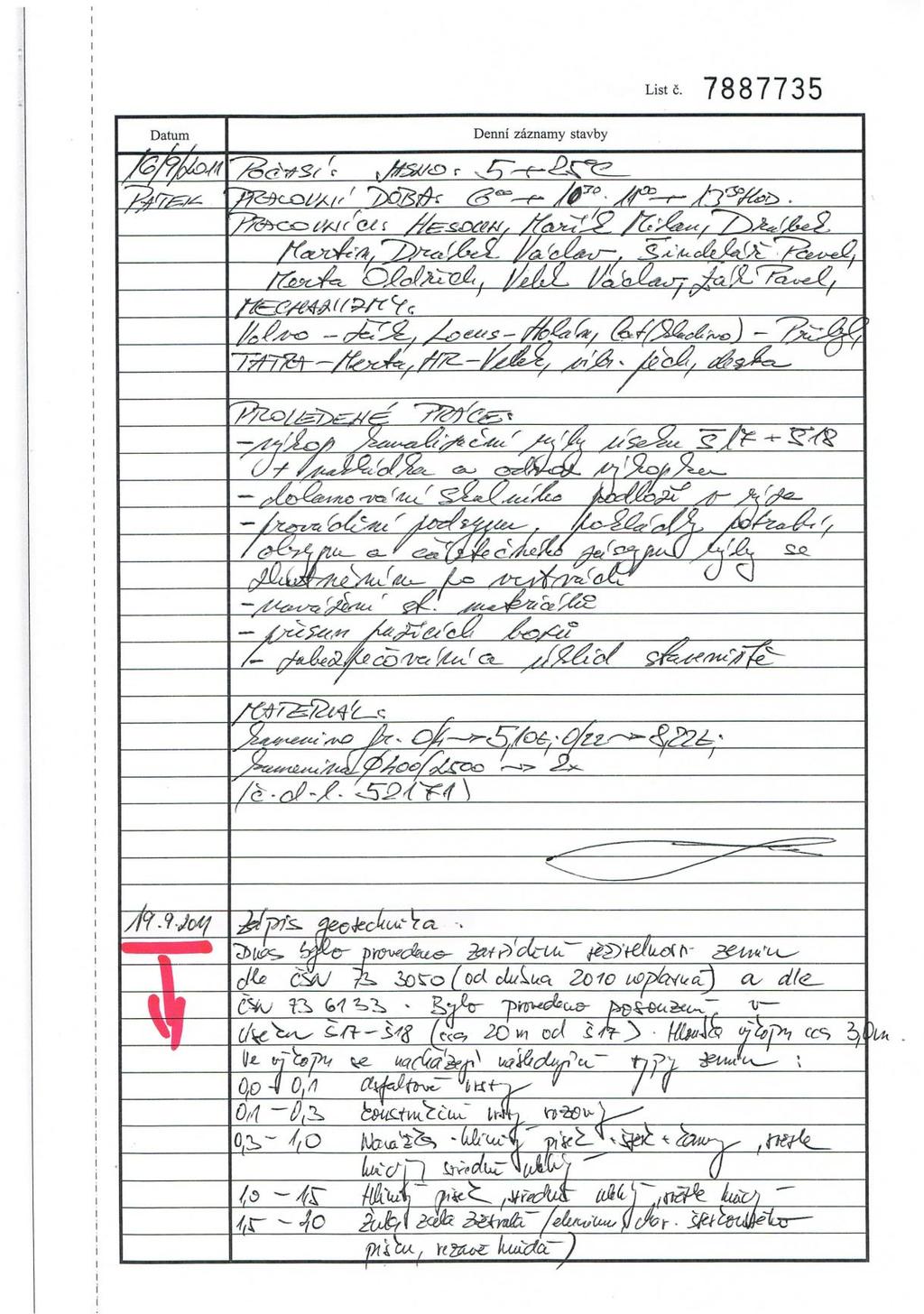

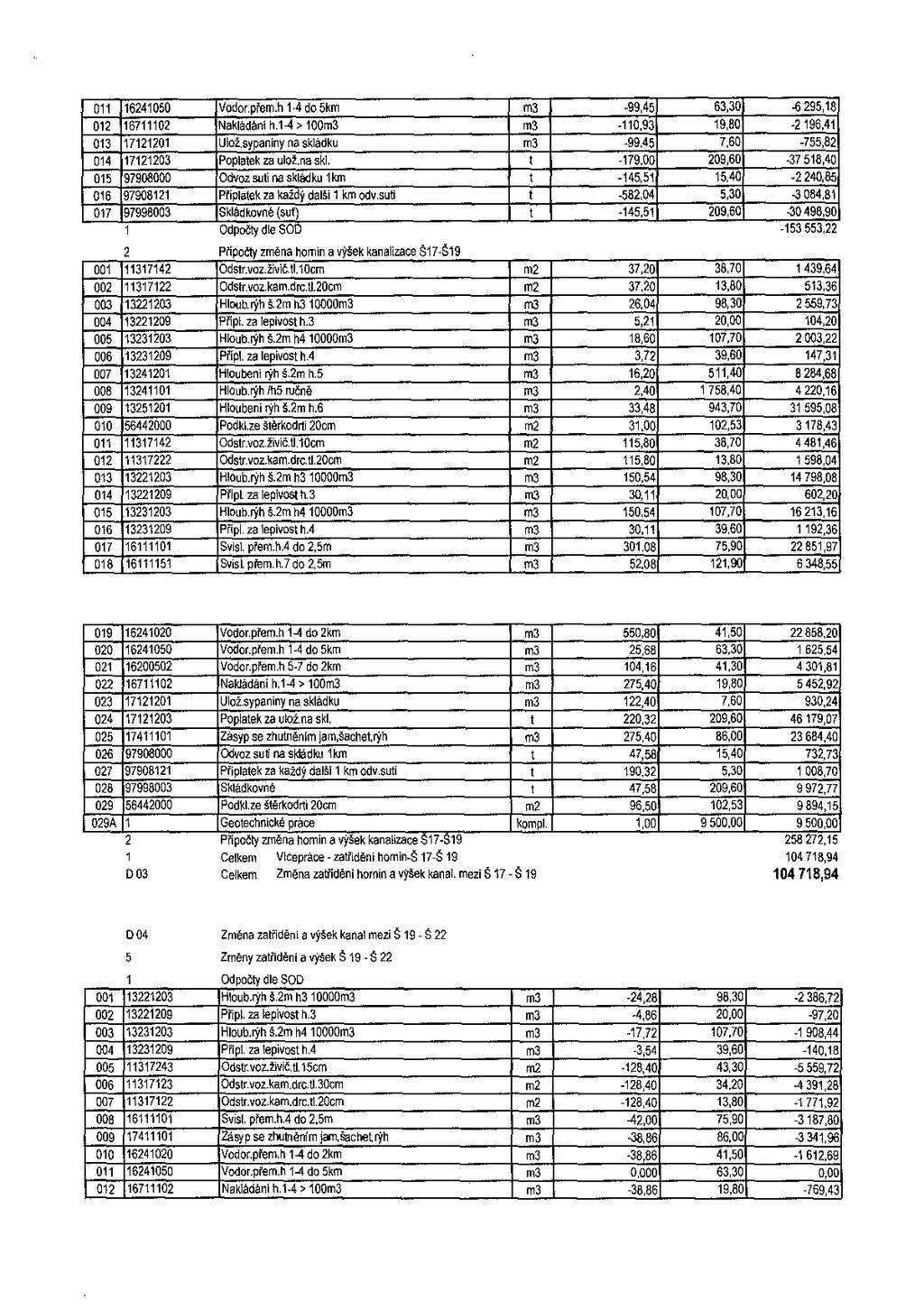

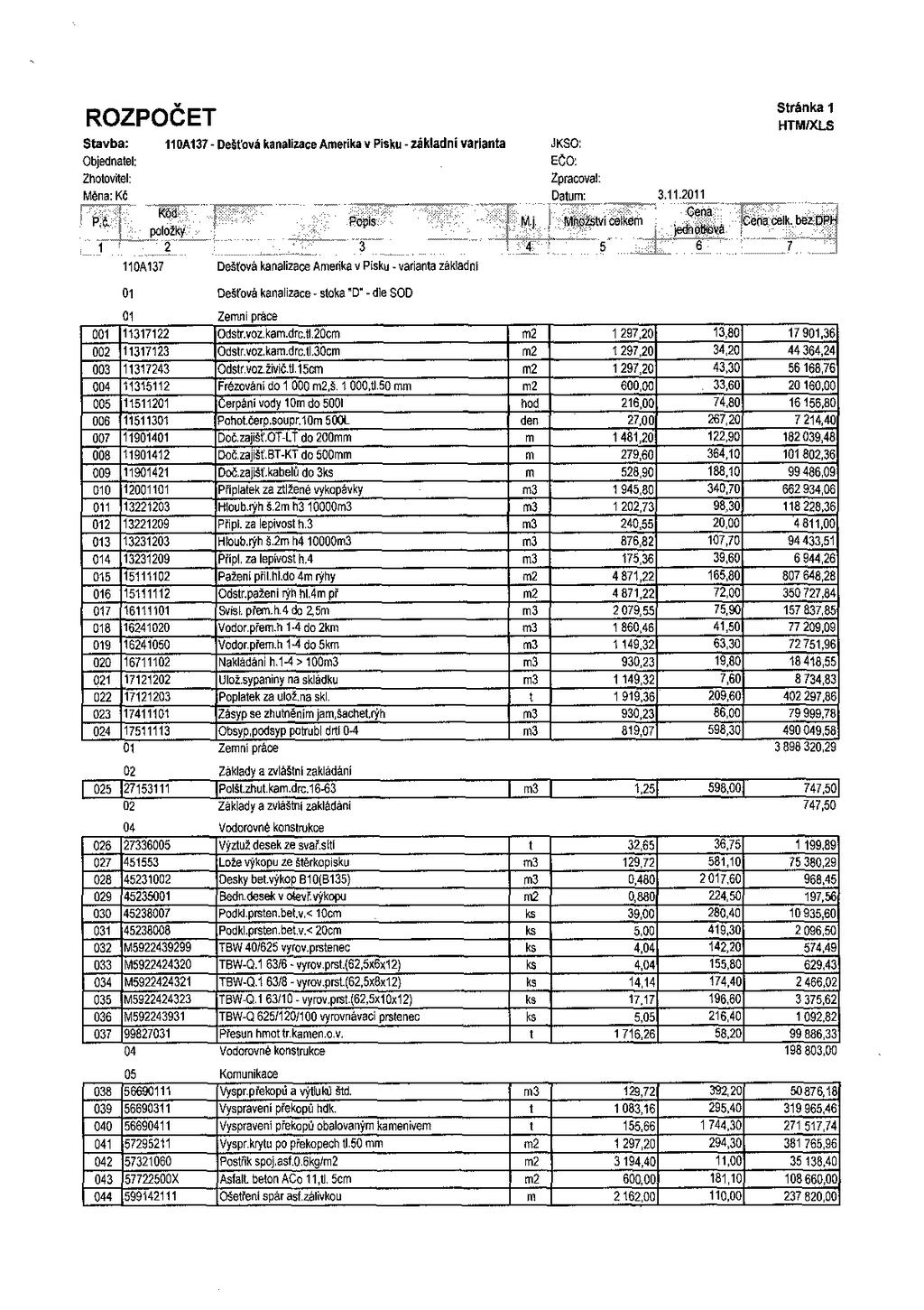

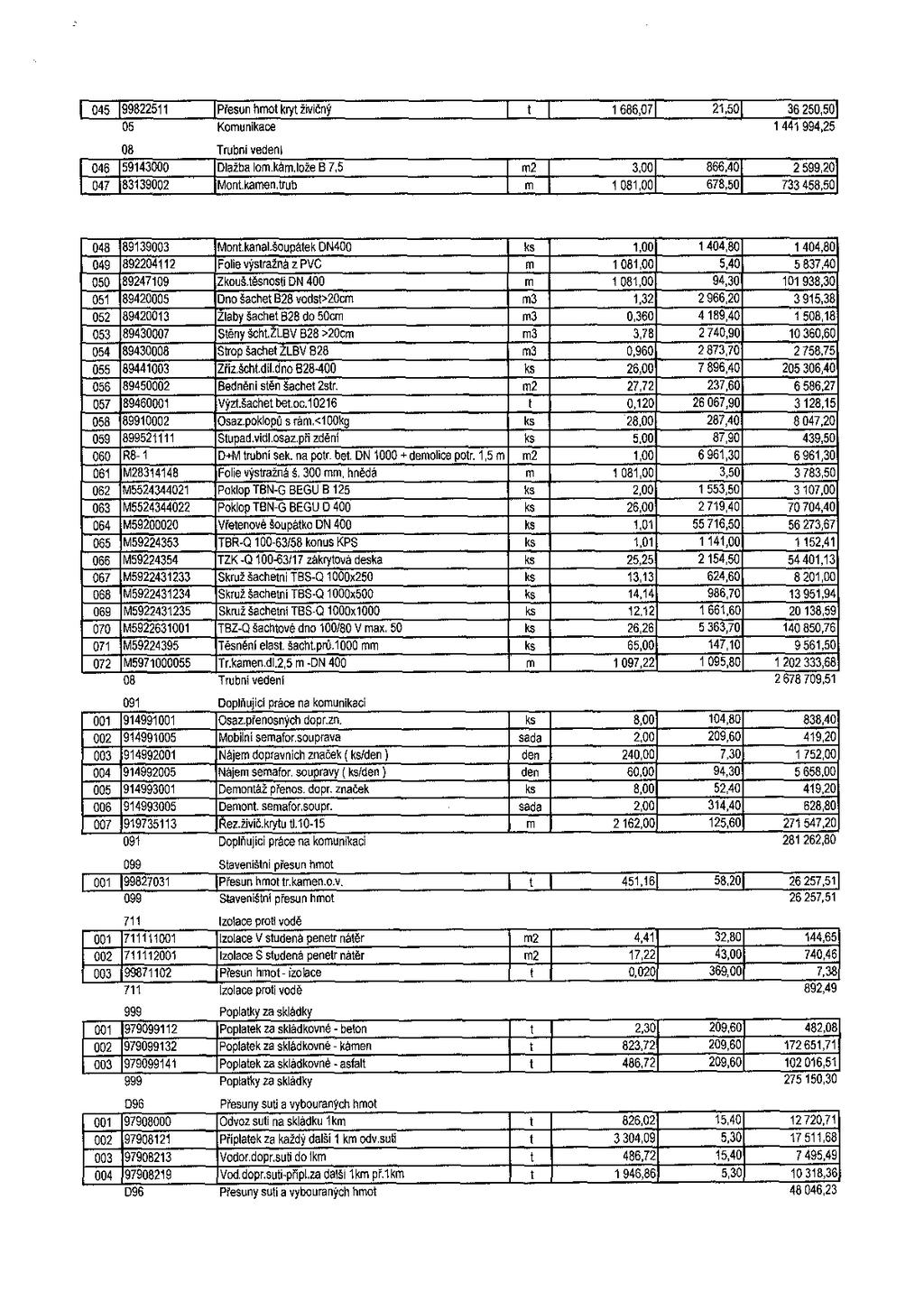

6 Celková úspora za změnu materiálu oproti SoD na úseku Š34-Š38: , ,40 = ,48 Kč Celkové náklady na dočasnou opravu chodníku recyklátem dle nabídky: , ,06 = ,56 Kč Celkové náklady na stavbu: , , , , ,55 = ,03 Kč Doporučení zpracovatele: Zpracovatel doporučuje vzít na vědomí provedené vícepráce a odsouhlasit variantu č. 5 pro další pokračování stavby dešťové kanalizace. Vztah k rozpočtu: Akce je zařazena ve schváleném rozpočtu města Písku na rok Vztah ke strategickému plánu: Akce nemá přímý vztah ke strategickému plánu města Písku. Přílohy: Příloha č. 1 Příloha č. 2 Příloha č. 3 Příloha č. 4 Příloha č. 5 Příloha č. 6 Cenová nabídka provedené vícepráce a méněpráce Cenové nabídky pro variantní řešení Zápis ARCADIS GEOTECHNIKA ve stavebním deníku (zatřídění hornin) Zápis z Kontrolního dne stavby (zemní práce, uliční vpusti) Zápis z Kontrolního dne stavby (úprava nivelety, křížení vodovodu) Vyjádření ČEVAK a.s. posunutí rozdělovací šachty Š38 stránka 6 (celkem 25)
