1 UŽIVATELSKÝ NÁVOD

2 Obsah 1) POPIS SYSTÉMU ) LANVISION SERVER ) LANVISION CLIENT ) INTELIGENTNÍ FUNKCE SYSTÉMU ) OVLÁDÁNÍ Primární rzhraní Mžnsti vide kanálů Systémvé menu Pravý panel mžnstí vládání ) PŘEHRÁVÁNÍ Zálhvání ) EXTERNÍ IP ZAŘÍZENÍ ) INTERNET KLIENT ) FUNKCE emapa

3 1) POPIS SYSTÉMU Digitální systém Lanvisin představuje inteligentní řešení videsystémů s využitím nejnvějších kmpresních technlgií, s nabídku nejvyšší brazvé kvality a zbrazvacíh výknu, při splnění nejpřísnějších pžadavků na stabilitu a splehlivst i v nárčných prvzních pdmínkách. Celkvě lze systém dpručit a nasadit k využívání v prstrách s pžadavkem na zvýšený dhled jak jsu veřejná prstranství, telekmunikační chráněné prstry, dpravní infrastruktura, tvárny a pdniky, prdejní dmy a sukrmé prdejny, úřady, škly, hřistě, nádraží apd. Systém Lanvisin je mžné slžit z něklika druhů kmpnent: 1. LVC / LVD / LV-IO - grabvací, dekódvací a I/O PCI karty pr záznam z analgvých kamer neb pr zbrazení na LCD panelech v dhledvém centru 2. DVR / IVS - záznamvá zařízení typu DVR a vide servery, jak dedikvaná zařízení neb vzdálený integrvaný systém 3. IP kamery - přímá implementace pdprvaných IP kamer 4. LV server / client- sftware vytvářející systém pr nahrávání a sledvání 5. VirtualMatrix - sftware pr sledvání brazu na LCD a plasma brazvkách 6. LV Cntrl - integrační řídící centrum 2

4 Lanvisin Server umžňuje připjení až 64 kamer pr živé sledvání, s mžnstí vzdálenéh přístupu v sítích LAN i přes Internet. Audi/Vide záznamy jsu přizvány nastavitelně pdle časvých rzvrhů neb na základě detekce phybu či spuštěním d externích zařízení. Záznamy z jedntlivých kamer jsu uchvávány v serveru na jednm neb více HDD či pli RAID s mžnstí kamžitéh zálhvání na další záznamvá média pr další ptřeby dkazvání. Systém umžňuje nahrávat videzáznam splečně i se zvukem ve vyské kvalitě. Nadřazený centrální dhled "LV-Cntrl center", pskytuje vlastnsti jak je centrální správa až stvek LV serverů, DVR zařízení, IP kamer, apd. d jednh kmpaktníh celku. LV server lze kdykliv rzšířit až na 64 kamervých vstupů puhým dkupením další PCI karty či licencí pr IP kamery. Triplexní režim systému: mžnst sučasnéh sledvání, nahrávání a prhlížení Záznam Audi/Vide v reálném čase - až 1600snímků/sek Rzlišení pr sledvání a nahrávání analgvých kamer 704x576 pixelů pdpra vyských rzlišení H.264 IP kamer, zpravidla , , , 1920x1080 (HD1080p), 1280x720 (HD 720p) Frmáty kmprese : Sftware MPEG4 / Hardware H.264 Sledvání kamer i na dvu LCD mnitrech / LCD-TV panelech Záznam spustitelný pplachvými vstupy, detekcí phybu, trvalým záznamem Kmfrtní kalendář pr plánvání záznamů pr každu kameru zvlášť Nastavení parametrů brazu pr každu kameru zvlášť Pkrčilé funkce pr vzdálený přístup pmcí SW klienta neb Web server či dhled 3GPP Inteligentní vyhledávání událstí Knverze záznamů d AVI subrů Přens zvuku p LAN pr klienty Funkce "E-MAP" - živá elektrnická mapa s půdrysem bjektu a zakreslenými kamerami Prvěřená stabilita pd peračnímy systémy MS Windws XP / 7 3

5 2) LANVISION SERVER Lanvisin server je PC-kamervý sftware navržený k vybudvání kmplexníh zabezpečvacíh a dhledvéh systému sdružující vide a audi zdrje jakými jsu lkálně připjené analgvé kamery, IP kamery a DVR rekrdéry umístěné v lkální i vzdálené síti. Dvluje připjit až 64 kamer, na které lze nahlížet prstřednictvím lkálníh mnitru či vzdálenéh klienta přes TCP/IP v reálném čase. Vide s audiem může být nahráván trvale neb na základě nadefinvanéh plánvače nahrávání, či s pmcí využítí pkrčilé funkce detekce phybu v braze. Nahrané vide lze uchvávat na harddisku, na pli RAID neb na přensném USB úlžišti. LV server dvluje integrvat analgvý kamervý systém, dhrmady s IP kamerami vytváří hybridní kmplexní systém sledvání a nahrávání vide brazu. Aktuální i nahraný vide braz s audiem z kamer lze snadn vzdáleně prhlížet prstřednictvím "LV klienta", mbilním zařízením PDA neb h lze integrvat d kmplexníh "LV cntrl center". Celkvě lze systém dpručit a nasadit k využívání v prstrách s pžadavkem na zvýšený dhled jak jsu veřejná prstranství, telekmunikační chráněné prstry, dpravní infrastruktura, tvárny a pdniky, prdejní dmy a sukrmé prdejny, úřady, škly, hřistě, nádraží apd. Mžnst rzšíření systému ANALOGOVÉ kamery až d celkvéh pčtu 64 kamer (analg + IP) puhým dkupením grabvací PCI karty Další mžné rzšíření systému vzdálené nvé neb již fungující DVR síťvé rekrdéry 4

6 Základní vlastnsti: celkvý pčet 1 až 64 kanálů pr vide a audi vstupy každý kanál může být kmprimvaný nezávisle pdpra vide výstupu v uživatelsky pskládané matici přímá pdpra dvu nezávislých výstupů na CRT/LCD pr lkální náhled a přehrávání záznamů definvatelné pzice OSD zbrazvaných infrmací přímá pdpra integrace DVR záznamvých zařízení a IP kamer mžná aplikace IP kamer pdle standardu ONVIF mžnst kamžitéh přehrávání pžadvaných záznamů pdpra vládání PTZ v aktuálně sledvaném kně kamery>pdpra vládání PTZ v aktuálně sledvaném kně kamery Nahrávání a ukládání záznamů: využívá pkrčilu H.264 kmpresní technlgii se všemi rzšířenými vlastnstmi mžnst nastavení režimu nahrávání pr každý kanál: trvalý záznam, na základě detekce phybu v braze, na základě alarmu neb impulsu ze senzrů nastavitelný variabilní datvý tk pr každý kanál a také variabilní pčet snímků za vteřinu definvatelná kvalita brazu pr každý pdpra diskvých sub-systémů a diskvých plí RAID PlayBack: nahrávání a přehrávání lze spuštět na sbě nezávisle bez vzájemnéh vlivu systém dvluje přehrávat záznamy z něklika kamer sučasně systém indexuje data s vysku přenstí pr uspkjivé ptřeby vyhledávání přehrávání lze prvádět v něklika režimech: nrmálně, p snímcích, zrychleně 2-5x, zpmaleně 1/2-1/5, s mezi pauzami při přehrávání lze aplikvat zm v reálném čase pdpra technlgie "Smart search" - detekce dcizených neb napak cizích předmětů v zrném phledu kamery (využitelné pří hlídání na autparkvištích neb v bchdech- zapmenutá taška s bmbu) Ovládací funkce: integrvané vládání PTZ s pmcí RS485 pr vládání se využívá klávesnice před-definvatelné pzice pr PTZ zařízení a tčné kamery před-definvatelné cesty phledů pr tčné kamery (vhdné pr dhled veřejných prstr) 5

7 Funkce alarmu: pdpra až 32 vstupů pr senzry a až 32 výstupů vizuální a zvukvé upzrnění bsluhy při alarmu digitální mapa pr lkalizvání alarmu autmaticky zasílá alarmy v případě pplachu s vide přílhu jak mžnu přílhu Síťvé funkce: pdpra technlgií PSTN, ISDN, ADSL, DDNS, LAN, Internet apd. pdpra DHCP využívá adaptivní kmpresní technlgie pr úspru přensvéh pásma LAN sítí pdpra připjení dalších DVR zařízení pdpra integrace aplikace "LV-Server" d systému "LV-Cntrl center" Autrizace a bezpečnstní prvky existence zámku klávesnce a vládání myši jak prevence prti neprávněnému zásahu d systému systém bsahuje technlgii vkládání vdznaku d brazu pr snadnu mžnst detekce jeh pravsti 6

8 3) LANVISION CLIENT Lanvisin Client je klientská PC aplikace pr účely nline přístupu d kamervéh systému v rámci sítě LAN neb i v rámci internetu. Plně kmpatibilní s aplikací systému LV-Server, celu řadu DVR záznamvých zařízení a IP kamer. Pdpruje vzdálený přístup a vládání, zbrazvání videa v reálném čase, mžnsti vyhledávání záznamů a vyhledávání POS neb lg záznamů. Klientská aplikace je lgickým dplňkem Lanvisin systému, umžňuje plnu uživatelsku dstupnst k jedntlivým částem kamervéh systému neb k jeh částem. LV-Client je lgickým prstředníkem pr vybudvání dhledévéh stanviště se stěnu až 24 LCD neb plasma brazvek; přímý výstup na brazvky zajišťuje TV-Client. Zbrazení: až 18 přednastavitelných skupin vide matic, pr každu skupinu 1-64 vide kanálů na jedné brazvce zbrazvání v reálném čase 25sn/s jeden neb více kanálů zbrazených jak část brazu lze definvat "privacy" diskrétní masku mžnst nastavení kntrastu, jasu, rzlišení, vyvážení barev Celkvé nastavení: mžný lkální i vzdálený setup nastavení pr skupiny vide kanálů (až 64 v 18-ti skupinách) časvač pr nastavitelné nahrávání pr každý vide kanál autrizační management nastavení akce přehrávání výstrahy pr vzdálený alarm správa vzdálených DVR zařízení, IP kamer a LVL Serverů 7

9 Obusměrná kmunikace: mžnst využití dvucestnéh audia mezi serverem a klienty Nahrávání: nahrávání v reálném čase 25sn/s (PAL) pr každý vide kanál na základě časvače lze pr každý vide kanál nastavit režim nahrávání: trvalý záznam, využívající detekci phybu v braze, invkvaný alarmem, manuální pdpzahrnuje vyhledávání v lkálních záznamech a i v záznamech vzdálených LV severů neb DVR záznamvých zařízení mžnst specifikvat časvý údaj pr vyhledávání (rientace v záznamu na časvé se)yhledávání v lkálních záznamech a i v záznamech vzdálených LVL severů neb DVR záznamvých zařízení mžnst specifikvat časvý údaj pr vyhledávání (rientace v záznamu na časvé se) přehrávání během nahrávání bez vlivu na aktuální záznam vyhledávání na základě definvanéh času, datumu neb akce způsbené phybem v braze přehrávání jednh neb 4 kanálů sučasně v reálném čase snímkvá rychlst přehrávání až 25sn/s (PAL) mžnsti přehrávání: nrmální v reálném čase, p snímcích, zrychleně (*2,*3,*4,*5), zpmaleně (*1/2-*1/5), s mezipauzami, přehrávání k definvanému času mžnst zmu během přehrávání lze zachytit aktuální snímek jak BMP brázek pdpra lkálníh i vzdálenéh trvaléh přehrávání Ovládací mžnsti: pdpra více kanálvých PTZ, manuální neb autmatické vládání pdpra funkcí vládání PTZ pr: světla, stěrače, zm, stření, clna mžnst vládání DOME kamer s mžnstí definice přednastavených bdů phledu neb cesty phledů Zálha a výstupní zařízení: pdpra zálhy záznamů slučitelná s médii HDD, DVD neb DAT mžnst statickéh snímkvání záznamů d BMP brázků zálhvané záznamy lze přehrát specializvaným přehrávačem 8

10 4) INTELIGENTNÍ FUNKCE SYSTÉMU Chytrá detekce phybu v braze: detekce phybu v braze, zmizení sledvanéh bjektu, nežáducí bjekt, zakrytí bjektivu kamery, ztráta videsignálu apd. Videanalytické funkce: detekce cizíh a zcizenéh bjektu detekce kuře a hně detekce směru phybu narušení definvané blasti funkce neviditelnéh pltu detekce lidských tváří pčítání průchdů pkrčilá detekce phybu v braze Pkrčilé vyhledávání: systém umí inteligentně vyhledávat v záznamech ztracené bjekty či změny v braze s příjemným uživatelským prstředím, např. rychlé přehrávání záznamů vč. časvé sy a střihu pr výběr pžadvanéh záznamu d archívu. V záznamu brazu lze zvlit blast, pr kteru bude chytré hledání aplikván. Systém záhy nabídne pžadvané kamžiky týkající se zvlené blasti. 9

11 Synchrnní přehrávání: umžňuje přehrávat braz v matici z jedné kamery psunutý v čase p zvlených intervalech za sebu Mbilní klient: klientská aplikace "LV-Client" pr stanice PC a separátní mbilní aplikace pr mbilní telefny s MIDP/2.0 CLDC/1 (Nkia 7610, Nkia 3230, Mtrla A768) neb přístrje se systémy Andrid a ios dvlují přistupvat k serveru vzdáleně, tím je umžněn nahlížet na aktuální vide situaci, dále si je mžné prhlížet záznamy a v nepslední řadě je mžné měnit knfiguraci LV-serveru a zařízení k němu připjených. POS-systém: systém umžňuje integrvat data ze sběrných datvých zařízení POS jaku jsu čtečky čárvých kódů, pkladní systémy, vstupní a kntrlní systémy sb neb zbží či materiálu; LV server nabízí mžnst připjení přím přes RS-232 COM prt, vzdálený COM via TCP/IP neb přes TCP/IP a t až d pčtu 64 zařízení. IP kamera: mžnst připjit lkální i vzdálené IP kamery k rzšíření systému pr pžadvané pkrytí prstrů a budv. 10

12 Exprt na DVD/CD: LV-server dvluje exprtvat vide přím na DVD/CD vypalvací mechaniku d kapacity až 4,3GB, není třeba instalvat sftware třetích stran. VirtualMatrix: aplikace pdpruje výstup na nezávislé mnitry CRT/LCD pr účely lkálníh sledvání brazu. Multi-playback: aplikace umžňuje přehrávat až 16 vide kanálů v reálném čase. Multilevel User Management: systém správy uživatelských účtů vedle běžné správy umžňuje dílčí mezení práv a délky platnstí, tím pskytuje vyšší úrveň zabezpečení. Alarm: v případě vzniku alarmvéh stavu hlídanéh prstru bude tat událst zapsána v příslušném záznamu, uživatel pak má k dispzici vlby přiřazení akcí ke vzniklé událsti jak je vizuální upzrnění neb například zaslání u s náhledvvu vide přílhu apd. Řízení datvéh přensu sítí: pskytuje mžnst definvat maximální šířku pásma TCP/IP prtklu pr datvé přensy ethernet sítí, jaku bude "LV server" využívat pr svji ptřebu. TV výstup: LV server umžňuje zbrazvat vide výstup všech integrvaných zařízení na TV/ LCD/ Plazma panely s pmcí hardwarvých dekódvacích karet LVD-216 (2x 16kanálů) a LVD-416 (4x 16kanálů) v reálném čase bez zatížení lkálníh CPU. Vlba výstupu a kbinací vide kanálů d matice je libvlně definvatelná. USB mbilní archiv: aplikace splupracuje s externími USB úlžišti dat jak jsu USB klíčenky neb USB-HDD. 11

13 5) OVLÁDÁNÍ Lanvisin server a klient sftware lze vládat něklika způsby, primárně je k tmu určené uživatelské grafické rzhraní s náhledy brazů připjených kamer a vide kanálů externích zařízení DVR/NVR. Rzhraní se vládá myší neb PTZ klávesnicí Primární rzhraní - MENU vyvlá systémvé menu - DISPLAY přepíná pčet zbrazených kamer v matici - ulží aktuální snímek vybrané kamery na disk - vyvlá kamžité nahrávání - LOCK : zámek uživatelskéh rzhraní, zabezpečuje systém prti zneužití - infrmační panel (vytížení CPU, datum, čas) - SETTINGS : nastavení systému - PLAYBACK : přrehrávání záznamů 12

14 - minimalizuje sftware na pzadí systému - uknčení prgramu 5.2. Mžnsti vide kanálů Na každém vide kanálu lze vyvlat uživatelsku pdnabídku, která má přímý vliv na zbrazení. Jedná se nastavení parametrů kvality brazu, pčtu snímků za vteřinu, vlbu vide streamu neb mžnst přiblížení brazu digitálním zmem. Vyvláte stiskem pravéh tlačítka myši na braze kamery. Full screen display- přepne zbrazení na celu brazvku Instant playback- kamžité přehrávání záznamu p definvanu dbu End playback- zastaví přehrávání Image quality, Frame rate, Reslutin- vlíte kvalitu a pčet snímků za vteřinu pr daný kanál; je pdprván pr substream IP Vide zm in- digitální přiblížení Switch t sub stream- pr úspru šířky datvéh pásma přenášených dat a výknu prcesru lze aktivvat zbrazení substreamu PC DVR Mtin setup- nastavuje a definuje blasti pr detekci phybu v braze Views Manual/Aut Adjust- při alarmu primárně zbrazí ascivané kamery Device abnrmity message- zbrazí systémvu zprávu při prblému se serverem Abut IP register- infrmace vide kanále a případné platné licenci PC Decder Functin- další zpracvání brazu např. pr VirtualMatrix 13

15 5.3. Systémvé menu Device recrd status: zbrazí aktuální vytížení úlžných disků Remte chat: busměrná audikmunikace se stranu serveru View remte lg: zbrazí záznamy událstí na serveru View lcal lg: zbrazí záznamy událstí na klientvi Lcal playback: vyvlá rzhraní pr přehrávání záznamů Remte setup: v pdmenu lze nastavvat vzdálený server Backup/Imprt parameters: ulží neb bnví nastavení Záznamy událstí 14

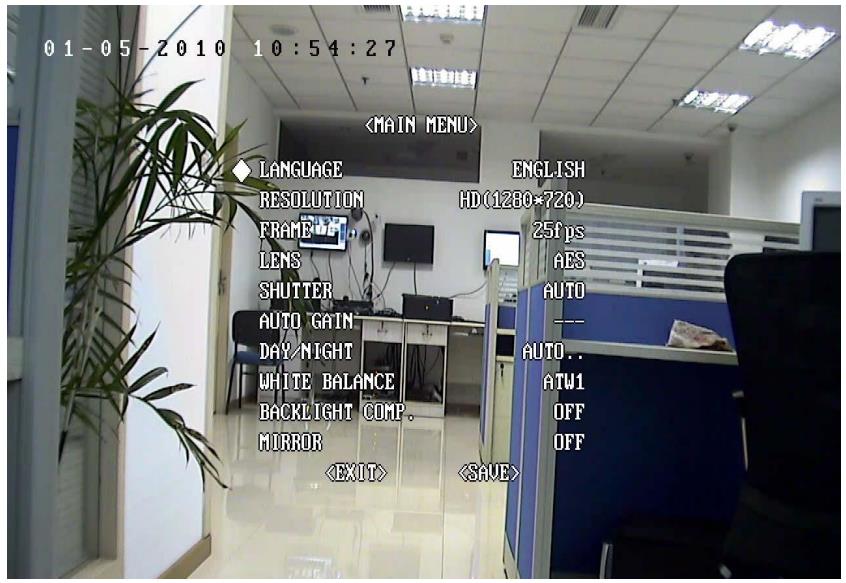

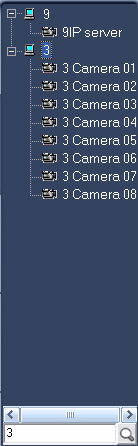

16 5.4. Pravý panel mžnstí vládání Pravý panel nabízí uživateli měnit aktuální nastavení neb zbrazení, lze jeh prstřednictvím připjit neb dpjit skupiny kamer a vide kanálů, lze jím vládat PTZ kamery a neb lze přepínat mezi nadefinvanými maticemi brazů. panel připjení vládání PTZ nastavení jasu+barev Při vládání PTZ kamer lze zvlením funkce preset call + zadáním čísla 95 vyvlat OSD (n screen menu) kamery neb další nastavení vládanéh zařízení sběrnicí RS

17 6) PŘEHRÁVÁNÍ Kliknutím na iknu/tlačítk PLAYBACK vyvláte rzhraní pr přehrávání záznamů, viz. brazvka níže. - lze přepínat mezi náhledy skupin kamer - pr výběr kamžiku (datum+čas) d kteréh se mají záznamy přehrávat - výběr kamery pr přehrávání - výběr balíku záznamů pr přehrávání - spustí přehrávání balíku záznamů - zastaví přehrávání Pamatujte na t, dkud přehráváte záznamy- zda z lkálníh úlžiště neb ze vzdálenéh LV serveru či DVR. 16

18 Časvá sa se zbrazením typů záznamů pr knkrétní vide kanály: Kalendář a výběr kamer pr vlbu balíku záznamů: 6.1. Zálhvání Vybrané balíky záznamů (vide subry se záznamy) lze zálhvat na externí zařízení, pr vyvlání funkce klikněte na iknu BACKUP, vyvláte rzhraní pr zálhu záznamů. Vyberte které kamery a který časvý interval exprtvat. - stiskem tét ikny lze záznamy přím vypálit na DVD. 17

19 7) EXTERNÍ IP ZAŘÍZENÍ D systému Lanvisin lze integrvat externí IP kamery, DVR a NVR rekrdéry. Ze sftware serveru i klienta lze měnit parametry pr jejich sledvání v systému neb lze definvat pravidla pr pkrčilé funkce jak jsu detekce phybu v braze neb pplachvé událsti. Definice parametrů pr připjení Knfigurace detekce phybu v braze 18

20 8) INTERNET KLIENT Na brzvku Lanvisin clienta lze nahlížet internetvým prhlížečem díky WEB aplikaci, která se nainstaluje přím ze sftware klienta. Pr instalaci vyplňte v adresním řádku IP adresu pčítače, kde je prvzvaný klient; pkud je pvlená kmunikace na síťvém prtu čísl 80, v internetvém prhlížeči budete vyzváni k ptvrzení instalace ActiveX kmpnenty: Náhled pmcí prhlížeče umžňuje: vide dhled přehrávání záznamů PTZ vládání Primárně je pdprvaný MS Internet Explrer. 19

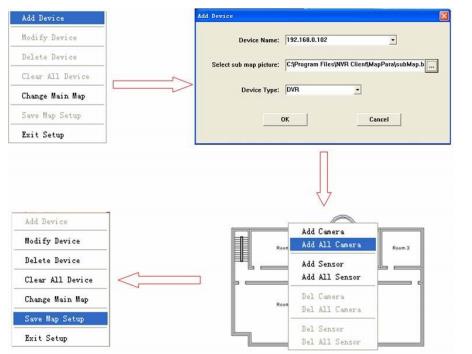

21 9) FUNKCE emapa Klientský sftware umžňuje zbrazvat pplachvé událsti na elektrnické mapě. Ta může sdílet jeden hlavní mnitr neb ji lze trvale zbrazvat na druhém připjeném mnitru. Aktivujte funkci v nastavení SYSTEM SETUP vlbu Use electrn map, zvlte Map Setup : Přidejte a spjte krespndující mapu areálu a zařízení (LV server neb DVR): 20
