TP 135 PROJEKTOVÁNÍ OKRUŽNÍCH KŘIŽOVATEK NA SILNICÍCH A MÍSTNÍCH KOMUNIKACÍCH. Technické podmínky. Ministerstvo dopravy

Transkript

1 TP 135 TP 135 Technické podmínky Ministerstvo dopravy PROJEKTOVÁNÍ OKRUŽNÍCH KŘIŽOVATEK NA SILNICÍCH A MÍSTNÍCH KOMUNIKACÍCH duben 2017

2

3 Schváleno Ministerstvem dopravy čj. 78/ TN ze dne 21. dubna 2017 s účinností od 1. května Tento dokument se shoduje se schválenou verzí. Současně se ruší a nahrazují v celém rozsahu TP 135 schválené Ministerstvem dopravy pod čj. 489/ RS/1 ze dne 6. září 2005 s účinností od 1. října Distribuce pouze v elektronické podobě na webu pjpk.cz. TP 135 duben/2017 1

4 Obsah 1 ÚVOD Předmět technických podmínek Změny oproti předchozí verzi Související právní předpisy Související technické normy Související technické předpisy Ministerstva dopravy Související zahraniční předpisy Termíny a definice Dělicí ostrůvek Dělicí pás Dosahovaná rychlost Dovolená rychlost Fyzické oddělení jízdních pruhů Kapacita křižovatky Mezní rychlost Okružní křižovatka Okružní pás křižovatky Paprsek okružní křižovatky Posun podél translační osy Prstenec Průjezdnost Přeprava nadměrných nákladů (nadměrná přeprava) Samostatný vjezd/výjezd Směrodatné vozidlo Směrovací ostrůvek Spojovací větev křižovatky (tzv. bypass) Středový ostrov Translační osa Turboblok Vjezd Vnější průměr okružní křižovatky Vnější průměr turbo-okružní křižovatky Vnitřní průměr okružní křižovatky Vychýlení Výjezd Zpevněná srpovitá krajnice Značky PODKLADY NÁVRHU ZÁSADY NÁVRHU Miniokružní křižovatky (MOK, MINI dle ČSN ) TP 135 duben/2017

5 3.1.1 Úvod a použití Geometrie křižovatky Šířkové uspořádání Rozhledové poměry Řešení nemotorové dopravy Místa pro přecházení a přechody pro chodce Osvětlení Připojení sjezdů Jednopruhové okružní křižovatky (JOK, OK1 dle ČSN ) Úvod a použití Geometrie křižovatky Šířkové uspořádání Vjezd Výjezd Rozhledové poměry Řešení nemotorové dopravy Místa pro přecházení a přechody pro chodce Osvětlení Připojení sjezdů Turbo-okružní křižovatky (TOK, OK2 dle ČSN ) Úvod a použití Geometrie křižovatky Šířkové uspořádání Vjezd Výjezd Rozhledové poměry Řešení nemotorové dopravy Místa pro přecházení a přechody pro chodce Osvětlení Připojení sjezdů Zvláštní druhy okružních křižovatek Světelně řízené okružní křižovatky Okružní křižovatky s tramvajovou tratí Okružní křižovatky umožňující průjezd nadrozměrných vozidel Vícepruhové okružní křižovatky Nestandardní okružní křižovatky PŘÍLOHA 1 PŘÍKLAD KONSTRUKCE TOK TYPU VEJCE PŘÍLOHA 2 PŘÍKLAD KONSTRUKCE TOK TYPU PROPNUTÉ KOLENO PŘÍLOHA 3 PŘÍKLAD KONSTRUKCE TOK TYPU KOLENO TP 135 duben/2017 3

6 1 Úvod 1.1 Předmět technických podmínek Předmětem těchto technických podmínek (dále TP) je projektování okružních křižovatek na silnicích, místních komunikacích a veřejně přístupných účelových komunikacích. Jsou určeny pro všechny stavby a rekonstrukce, jejichž projektová příprava bude zahájena po nabytí účinnosti těchto TP, a přiměřeně se použijí pro stavby, jejichž projektová příprava byla zahájena před datem nabytí účinnosti. TP jsou určeny projektantům, investorům, správcům výše uvedených komunikací a orgánům státní správy dotčeným výstavbou těchto křižovatek. Do doby, než vstoupí v platnost revize kapitoly Rozhled na úrovňové křižovatce stávající normy ČSN ed. 2 (2012), budou se rozhledové poměry na okružních křižovatkách zajišťovat dle TP 135. TP předpokládají pouze uspořádání, kdy vozidla vjíždějící do okružní křižovatky dávají přednost vozidlům na okružním pásu. 1.2 Změny oproti předchozí verzi TP navazují na ČSN , rozšiřují ji a upřesňují její ustanovení. Oproti předchozí verzi TP 135 z října 2005 došlo k aktualizaci návrhových parametrů na základě poznatků z již realizovaných okružních křižovatek. Dále došlo k rozšíření o zásady navrhování turbo-okružních křižovatek, které vzešly z výzkumného projektu č. TA s názvem Moderní turbo-okružní křižovatky a jejich aplikace v návrhu dopravních staveb. TP neřeší výpočet kapacity okružních křižovatek, jejich odvodnění a dopravní značení. Stejně tak zde nejsou řešeny zastávky VHD, městská vybavenost, vegetační úpravy a použití bezpečnostního zařízení. Těmito aspekty se zabývají jiné předpisy, které jsou uvedeny v kapitolách V rámci aktualizace bylo provedeno nové rozdělení okružních křižovatek, které lépe odpovídá v současnosti používaným typům. Zatímco ve vydání TP 135 z roku 2005 byly okružní křižovatky rozděleny na miniokružní křižovatky a okružní křižovatky, v tomto vydání jsou okružní křižovatky rozděleny na miniokružní křižovatky (MOK), jednopruhové okružní křižovatky (JOK) a turbo-okružní křižovatky (TOK). Z TP byl vypuštěn typ okružní křižovatky se soustředným uspořádáním jízdních pruhů na okružním pásu, protože se jedná o nevhodné řešení jak z pohledu kapacity, tak i bezpečnosti. Nahrazen je turbo-okružní křižovatkou se spirálovým uspořádáním jízdních pruhů. 1.3 Související právní předpisy Zákon č. 13/1997 Sb., o pozemních komunikacích (silniční zákon), ve znění pozdějších předpisů Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), ve znění pozdějších předpisů Zákon č. 266/1994 Sb., o dráhách, ve znění pozdějších předpisů Zákon č. 274/2003 Sb., kterým se mění některé zákony na úseku ochrany veřejného zdraví 4 TP 135 duben/2017

7 Zákon č. 361/2000 Sb., o provozu na pozemních komunikacích a o změnách některých zákonů, ve znění pozdějších předpisů Vyhláška MDS ČR č. 104/1997 Sb., kterou se provádí zákon o pozemních komunikacích, ve znění pozdějších předpisů Vyhláška č. 294/2015 Sb., kterou se provádějí pravidla provozu na pozemních komunikacích Vyhláška č. 341/2014 Sb., o schvalování technické způsobilosti a o technických podmínkách provozu vozidel na pozemních komunikacích Vyhláška MMR ČR č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb 1.4 Související technické normy ČSN Názvosloví pozemních komunikací ČSN Projektování silnic a dálnic ČSN Projektování křižovatek na pozemních komunikacích ČSN Lesní dopravní síť ČSN Projektování polních cest ČSN Projektování místních komunikací ČSN Projektování tramvajových tratí ČSN Autobusové, trolejbusové a tramvajové zastávky, přestupní uzly a stanoviště Část 1: Navrhování zastávek ČSN CEN/TR Osvětlení pozemních komunikací 1.5 Související technické předpisy Ministerstva dopravy TP 53 Protierozní opatření na svazích PK TP 58 Směrové sloupky a odrazky Zásady pro používání TP 65 Zásady pro dopravní značení na pozemních komunikacích TP 66 Zásady pro označování pracovních míst na PK TP 81 Navrhování světelných signalizačních zařízení pro řízení provozu na pozemních komunikacích TP 83 Odvodnění pozemních komunikací TP 85 Zpomalovací prahy TP 99 Vysazování a ošetřování silniční vegetace TP 100 Zásady pro orientační dopravní značení na PK TP 101 Výpočet svodidel TP 104 Protihlukové clony pozemních komunikací TP 114 Svodidla na pozemních komunikacích TP 131 Zásady pro úpravy silnic včetně průtahů obcemi TP 133 Zásady pro vodorovné dopravní značení na PK TP 139 Betonové svodidlo TP 135 duben/2017 5

8 TP 141 Zásady pro systémy proměnného dopravního značení a zařízení pro proměnné provozní informace na PK TP 145 Zásady pro navrhování úprav průtahů silnic obcemi TP 152 Štěrbinové žlaby na pozemních komunikacích TP 158 Tlumiče nárazu TP 159 Dočasná svodidla TP 165 Proměnné svislé dopravní značky a zařízení pro provozní informace TP 169 Zásady pro označování dopravních situací na pozemních komunikacích TP 170 Navrhování vozovek pozemních komunikací TP 171 Vlečné křivky pro ověřování průjezdnosti směrových prvků pozemních komunikací TP 179 Navrhování komunikací pro cyklisty TP 182 Dopravní telematika na PK TP 203 Ocelová svodidla (svodnicového typu) TP 234 Posuzování kapacity okružních křižovatek Metodika pro navrhování turbo-okružních křižovatek Směrnice pro dokumentaci staveb pozemních komunikací (SDSPK) Technické kvalitativní podmínky staveb pozemních komunikací Vzorové listy staveb pozemních komunikací VL 0 VL 1 VL 2 VL 3 VL. 4 Vzorové listy oprav mostních objektů PK Vozovky a krajnice Silniční těleso Křižovatky Mosty VL 6.1 Svislé dopravní značky VL 6.2 Vodorovné dopravní značky VL 6.3 Dopravní zařízení VL 7 Vybrané prvky místních komunikací pro zklidňování dopravy Poznámka: Směrnice, technické podmínky, metodické pokyny a vzorové listy jsou k dispozici u příslušných zpracovatelů nebo na Evidenci zpracovatelů zajišťuje Ministerstvo dopravy ČR. 1.6 Související zahraniční předpisy Směrnice rady 96/53/ES, kterou se pro určitá silniční vozidla provozovaná v rámci Společenství stanoví maximální přípustné rozměry pro vnitrostátní a mezinárodní provoz a maximální přípustné hmotnosti pro mezinárodní provoz 6 TP 135 duben/2017

9 1.7 Termíny a definice Dělicí ostrůvek Dělicí ostrůvek je plocha ohraničená na všech stranách fyzicky, výjimečně opticky, vůči přilehlým jízdním pruhům. Dělicí ostrůvek se umísťuje mezi protisměrnými jízdními pruhy/pásy v délce 5 25 m a tvoří zpomalovací prvek před vjezdem do křižovatky. Slouží také ke zdvojenému osazení svislých dopravních značek, popřípadě i jako ochranný ostrůvek, pokud je využíván pro přechod pro chodce nebo místo pro přecházení. Plocha ostrůvků má být nejméně 5,0 m Dělicí pás Dělicí pás je plocha ohraničená fyzicky nebo opticky vůči přilehlým dopravním pruhům, která na křižující komunikaci křižovatky odděluje jízdní pásy v délce nad 25 m od okružního pásu křižovatky Dosahovaná rychlost Dosahovaná rychlost udává předpokládanou rychlost pohybu vozidla po kružnicové (nebo kružnici blízké) dráze v prostoru křižovatky (ČSN ). Dosahovaná rychlost závisí na poloměru kružnicové dráhy vozidla, koeficientu příčného tření a gravitačním zrychlení Dovolená rychlost Dovolená rychlost je maximální rychlost jízdy vozidel na pozemní komunikaci, která vyplývá z obecné úpravy silničního provozu podle zákona č. 361/2000 Sb. ve znění pozdějších předpisů, nebo je stanovena místní úpravou Fyzické oddělení jízdních pruhů Fyzické oddělení jízdních pruhů je zvýšený, pevně založený, liniový prvek používaný na turbookružních křižovatkách, jehož výška by neměla přesahovat 40 mm. Navrhuje se na vjezdech, okružním pásu a na výjezdech a má tyto funkce: předchází průpletům vozidel a křížení drah vozidel jedoucích po okruhu s vozidly opouštějícími okružní pás; předchází narovnávání trajektorie průjezdu vozidel v obdobích s nízkou intenzitou dopravy; snižuje obavy řidičů z vozidel v ostatních jízdních pruzích Kapacita křižovatky Kapacita křižovatky vyjadřuje propustnost danou počtem vozidel, která mohou projet okružní křižovatkou za určitý časový úsek. Kapacita okružní křižovatky je dána kapacitami jednotlivých vjezdů a intenzitami přecházejících chodců a vypočítá se dle TP 234. TP 135 duben/2017 7

10 1.7.7 Mezní rychlost Mezní rychlost udává předpokládanou rychlost pohybu vozidla v místě, kde je takové dopravně technické uspořádání pozemní komunikace, které donutí řidiče snížit rychlost oproti dovolené rychlosti, např. směrový oblouk (ČSN ). Mezní rychlost závisí na poloměru kružnicové dráhy vozidla, příčném sklonu vozovky, součiniteli adheze (složka příčného tření závislá na mikrotextuře kameniva) a gravitačním zrychlení Okružní křižovatka Okružní křižovatka je úrovňová křižovatka uspořádaná tak, že vozidla vjíždějící do křižovatky odbočují vpravo a pohybují se po okružním pásu k požadovanému výjezdu, do kterého odbočují opět vpravo. Dopravu na okružní křižovatce se doporučuje organizovat tak, aby vozidla na vjezdu musela dávat přednost vozidlům na okružním pásu. V opačném případě dochází k rapidnímu poklesu kapacity okružní křižovatky a lze očekávat zvýšení nehodovosti. Pro účely těchto TP se okružní křižovatky rozdělují do tří skupin dle stavebního uspořádání na: miniokružní (MOK), jednopruhové (JOK), turbo-okružní (TOK) Okružní pás křižovatky Okružní pás křižovatky je jízdní pás v šířce zpevnění vozovky okolo středového ostrova (vozovka včetně zpevněných krajnic a případného fyzického oddělení jízdních pruhů). Šířka okružního pásu závisí na vnějším průměru okružní křižovatky a je stanovena jako součet základní šířky jízdního pruhu a rozšíření jízdního pruhu v oblouku. U TOK se skládá z vnitřního a vnějšího jízdního pruhu Paprsek okružní křižovatky Paprsek okružní křižovatky je úsek pozemní komunikace v oblasti křižovatky od místa průsečíku os křížících se komunikací k hranici křižovatky Posun podél translační osy Posun podél translační osy je vzdálenost mezi středy oblouků turbo-okružní křižovatky na pravé a levé straně translační osy (viz Obrázek 23) Prstenec Prstenec je záměrně nerovná zpevněná část vnějšího okraje středového ostrova u jednopruhové okružní křižovatky (JOK), případně turbo-okružní křižovatky (TOK). Prstenec se navrhuje tak, aby mohl být běžně pojížděn směrodatným vozidlem. Tento prvek zajišťuje redukci rychlosti průjezdu osobních vozidel okružní křižovatkou při současném zachování průjezdnosti pro nákladní automobily a autobusy. 8 TP 135 duben/2017

11 Konstrukce vozovky prstence je obvykle stejná jako u zpevněné srpovité krajnice. Povrch prstence se navrhuje záměrně nerovný tak, aby jeho pojíždění osobními vozidly nebylo pro řidiče příjemné. Prstenec má v příčném řezu odlišný spád od okružního pásu Průjezdnost Průjezdnost vyjadřuje fyzickou možnost průjezdu vozidel křižovatkou s ohledem na vlastnosti a rozměry směrodatného vozidla, geometrické uspořádání a rozměry křižovatky, a to jak půdorysné, tak i výškové (ověřuje se vlečnými křivkami). Jednotlivé směry průjezdu okružní křižovatkou se mohou posuzovat individuálně, dle předpokládaných směrodatných vozidel. Průjezdnost křižovatkou je nutné řešit i s přihlédnutím k možnosti průjezdu nadrozměrných vozidel (např. úpravou středového ostrova nebo dělicích ostrůvků) Přeprava nadměrných nákladů (nadměrná přeprava) Přeprava nadměrných nákladů je přeprava zvlášť rozměrných předmětů a užívání vozidel, jejichž rozměry přesahují míru stanovenou zvláštními předpisy (zákonem č. 13/1997 Sb. ve znění pozdějších předpisů a vyhláškou č. 341/2014 Sb.) Samostatný vjezd/výjezd Samostatný vjezd/výjezd je jízdní pás jednosměrné komunikace v místě napojení na okružní pás křižovatky Směrodatné vozidlo Směrodatné vozidlo je největší vozidlo, které je schopno okružní křižovatkou projet po kružnicové (nebo kružnici blízké) dráze s využitím okružního pásu na MOK a okružního pásu, prstence a zpevněné srpovité krajnice na JOK a TOK. Na rozměry a jízdní parametry směrodatného vozidla se potom navrhuje geometrický tvar dané okružní křižovatky. Při určování rozměrů tohoto vozidla se vychází ze Směrnice rady 96/53/ES, vyhlášky č. 341/2014 Sb. a TP Směrovací ostrůvek Směrovací ostrůvek je plocha ohraničená na všech stranách fyzicky, výjimečně opticky, vůči přilehlým jízdním pruhům, která zajišťuje směrové vedení jízdních proudů v křižovatce. Směrovací ostrůvek se používá např. mezi okružním pásem a bypassem, případně na vjezdech a výjezdech u přechodu pro chodce a místa pro přecházení přes dva stejnosměrné jízdní pruhy, kde má zároveň funkci ochrannou Spojovací větev křižovatky (tzv. bypass) Spojovací větev křižovatky je jízdní pruh nebo pás, který spojuje dva sousední paprsky okružní křižovatky mimo okružní pás křižovatky a umožňuje tak zvýšení kapacity určitého směru při současném odlehčení okružního pásu. Navrhuje se u JOK a TOK. TP 135 duben/2017 9

12 Středový ostrov Středový ostrov je kruhová nebo kruhu blízká fyzická překážka (v případě MOK může být výjimečně pouze optická) sloužící k usměrnění pohybu vozidel po okružním pásu křižovatky proti směru hodinových ručiček. Součástí středového ostrova může být i prstenec, jímž se v některých případech lemuje okraj středového ostrova Translační osa Translační osa je linie, na které se setkávají jednotlivé navazující oblouky turbobloku turbo-okružní křižovatky, a zároveň na ní leží středy těchto oblouků (viz Obrázek 23) Turboblok Turboblok tvoří základ při návrhu geometrie turbo-okružní křižovatky. Turboblok je uskupení všech oblouků potřebných poloměrů (viz Obrázek 23), které je nutné určitým způsobem uspořádat tak, aby byly získány linie okrajů vozovek na okružním pásu Vjezd Vjezd je jízdní pruh nebo pás křižující komunikace, ze kterého se vjíždí na okružní pás křižovatky Vnější průměr okružní křižovatky Vnější průměr okružní křižovatky je průměr kružnice, kterou lze vepsat mezi vnitřní líc obrubníků nebo vnější okraje vodicích proužků okružního pásu křižovatky Vnější průměr turbo-okružní křižovatky Vnější průměr turbo-okružní křižovatky je průměr kružnice, kterou je možné vepsat mezi vnitřní líc obrubníků nebo vnější okraje vodicích proužků vnějšího jízdního pruhu okružního pásu křižovatky v místě translační osy Vnitřní průměr okružní křižovatky Vnitřní průměr okružní křižovatky je průměr středového ostrova (vč. případného prstence) okružní křižovatky Vychýlení Vychýlení je vzdálenost od středu oblouku k celkovému středu turbo-okružní křižovatky. Jedná se zároveň o polovinu posunu podél translační osy (viz Obrázek 23) Výjezd Výjezd je jízdní pruh nebo pás křižující komunikace, kterým vozidla vyjíždějí z okružního pásu křižovatky Zpevněná srpovitá krajnice Zpevněná srpovitá krajnice je záměrně nerovný zpevněný okraj vjezdu, okružního pásu nebo výjezdu na pravé straně připojovacího oblouku následujícího vjezdu a výjezdu, který má půdorys ve tvaru srpu. Slouží pro běžný pojezd směrodatným vozidlem. 10 TP 135 duben/2017

13 Konstrukce vozovky zpevněné srpovité krajnice je obvykle stejná jako u prstence. Povrch srpovité krajnice se navrhuje záměrně nerovný tak, aby jeho pojíždění osobními vozidly nebylo pro řidiče příjemné. Zpevněná srpovitá krajnice by měla mít v příčném řezu odlišný spád od okružního pásu. 1.8 Značky a a op a p a pz a 1 a 2 d D d f D so D z f šířka jízdního pruhu [m] šířka okružního pásu [m] šířka prstence [m] příčné zrychlení [g] šířka vnitřního jízdního pruhu na okružním pásu [m] šířka vnějšího jízdního pruhu na okružním pásu [m] střední dělicí pás [m] vnější průměr křižovatky [m] fyzické oddělení jízdních pruhů [m] průměr středového ostrova [m] délka rozhledu pro zastavení [m] koeficient příčného tření g gravitační zrychlení [m/s 2 ] JOK jednopruhová okružní křižovatka (OK1 dle ČSN ) MOK miniokružní křižovatka (MINI dle ČSN ) Pi Pe R1 R2 R3 R4 Ri Re1 Re2 pravý S i levý S i pravý S e levý S e posun vnitřních středů podél translační osy [m] posun vnějších středů podél translační osy [m] poloměr vnitřního okraje vozovky vnitřního jízdního pruhu na okružním pásu [m] poloměr vnějšího okraje vozovky vnitřního jízdního pruhu na okružním pásu [m] poloměr vnitřního okraje vozovky vnějšího jízdního pruhu na okružním pásu [m] poloměr vnějšího okraje vozovky vnějšího jízdního pruhu na okružním pásu [m] poloměr zaoblení vnějšího okraje vozovky na vjezdu [m] poloměr zaoblení vnějšího okraje na výjezdu [m] poloměr zaoblení fyzického oddělení jízdních pruhů na výjezdu [m] střed vnějších oblouků vpravo od translační osy střed vnějších oblouků vlevo od translační osy střed vnitřního oblouku vpravo od translační osy střed vnitřního oblouku vlevo od translační osy TP 135 duben/

14 SSZ Š1 Š2 světelné signalizační zařízení šířka vozovky vnitřního jízdního pruhu, včetně vodicích proužků a případných zpevněných krajnic na okružním pásu [m] šířka vozovky vnějšího jízdního pruhu, včetně vodicích proužků a případných zpevněných krajnic na okružním pásu [m] TOK turbo-okružní křižovatka (OK2 dle ČSN ) v v 1 v d Ve VHD Vi v m vodicí proužek [m] dosahovaná rychlost [km/h] dovolená rychlost [km/h] vychýlení vnějšího středu [m] veřejná hromadná doprava vychýlení vnitřního středu [m] mezní rychlost [km/h] 12 TP 135 duben/2017

15 2 Podklady návrhu Dopravní průzkumy se provádějí v souladu s TP 189 Stanovení intenzit dopravy na pozemních komunikacích. Výhledové zatížení křižovatky se stanoví dle TP 225 Prognóza intenzit automobilové dopravy. Kapacitní posouzení se provádí dle TP 234 Posuzování kapacity okružních křižovatek. Návrh konstrukce zpevněných ploch se provádí dle TP 170 Navrhování vozovek pozemních komunikací. Směrodatné vozidlo se stanovuje na základě posouzení širších dopravních vztahů. Geometrické charakteristiky směrodatných vozidel jsou uvedeny v TP 171 Vlečné křivky pro ověřování průjezdnosti směrových prvků pozemních komunikací. Průjezdnost navržené křižovatky se posuzuje pomocí šablon vlečných křivek uvedených v TP 171 nebo pomocí softwaru. Dále je vždy potřeba zvážit umožnění průjezdu i pro nadrozměrná vozidla, viz kapitolu TP 135 duben/

16 3 Zásady návrhu 3.1 Miniokružní křižovatky (MOK, MINI dle ČSN ) Úvod a použití Miniokružní křižovatka je úrovňová křižovatka, jejíž vnější průměr D 23 m. Navrhuje se vždy se zpevněným středovým ostrovem (výjimečně může být vyznačen pouze opticky). Základní filozofií je usměrnit a zpomalit projíždějící vozidla. Má podobnou charakteristiku jako okružní křižovatka, kde však projedou po okružním pásu pouze osobní vozidla, případně dodávky. Průjezd větších vozidel je umožněn stejně jako na průsečné křižovatce, tj. přes středový ostrov. Zpravidla je přejízdný středový ostrov tvořen krytovou vrstvou z jiného materiálu (kámen, beton) než okružní pás. MOK se umísťují zejména na komunikacích malého dopravního významu uvnitř měst a obcí, tj. na místních komunikacích funkční skupiny C a D1 (ČSN ). MOK se tedy navrhují především jako zklidňující prvek dopravy, nikoliv jako prvek, který by měl řešit kapacitní problémy na silniční síti. MOK zpravidla nahrazují křižovatky s předností zprava v zónách 30 a obytných či pěších zónách. MOK se na silnicích a místních komunikacích funkčních skupin A a B obvykle nenavrhují. MOK lze navrhovat na výše uvedených druzích komunikací pouze výjimečně a s přihlédnutím zejména k bezpečnosti dopravy, intenzitě dopravy a konkrétní situaci. Obrázek 1 - Popis prvků MOK. 14 TP 135 duben/2017

17 3.1.2 Geometrie křižovatky Vnější průměr MOK je D 23 m, zároveň by neměl být menší než 12,0 m. Umožňuje plynulý průjezd osobního automobilu, případně dodávky po zpevněné vozovce okružního pásu (bez pojezdu zpevněného středového ostrova). Vjezd/výjezd do/z křižovatky se navrhuje jako jednopruhový. Vjezdy a výjezdy MOK na stejném paprsku křižovatky je vhodné oddělit dělicím ostrůvkem, nebo alespoň dopravním stínem (neplatí v obytné a pěší zóně). Středový ostrov je řešen jako plně pojížděný s odlišným povrchem co do struktury, materiálu, příčného profilu, popřípadě barvy. Je určen pro průjezd větších vozidel, než je směrodatné vozidlo. Směrodatným vozidlem pro účely návrhu MOK je osobní automobil, případně dodávka. Úprava nároží křižovatky se navrhuje dle ČSN a ČSN s tím, že je třeba je dimenzovat na největší předpokládané vozidlo, které bude křižovatkou projíždět (např. vozidla pro odvoz odpadu). Způsob výškového připojení paprsku MOK na okružní pás musí odpovídat požadavkům ČSN Příčný sklon okružního pásu nemá překračovat 3,5 % (viz Obrázek 3) a nakloněná rovina proložená okružním pásem by neměla překračovat sklon 5 % (viz Obrázek 4). Pokud je dopravní proud tvořen téměř výhradně osobními automobily a jedná se o komunikaci nižšího významu, lze navrhnout sklon vyšší. Příčné sklony se navrhují jako u průsečných nebo stykových křižovatek. Největší algebraický rozdíl příčných sklonů okružního pásu a středového ostrova nesmí překročit 6,0 % (viz Obrázek 2). (±p 1 ) (±p 2 ) 6 % Obrázek 2 - Příklad uspořádání příčného řezu MOK. Příčný sklon okružního pásu se navrhuje buď odstředný (viz Obrázek 3), nebo se okružní pás navrhne na nakloněné rovině (viz Obrázek 4). Obrázek 3 - Odstředný sklon okružního pásu. TP 135 duben/

18 Obrázek 4 - Okružní pás na nakloněné rovině příklad návrhu okružního pásu ve sklonu 5 %. Středový ostrov MOK má být po vnějším obvodu lemován obrubníkem zvýšeným oproti okružnímu pásu o mm (viz Obrázek 5), nebo zkoseným obrubníkem zvýšeným maximálně o 80 mm oproti okružnímu pásu (viz Obrázek 6). Obrázek 5 - Příklad osazení obrubníku lemujícího středový ostrov MOK. Obrázek 6 - Příklad osazení zkoseného obrubníku lemujícího středový ostrov MOK. Prokázání odvodnění křižovatky se doporučuje doložit vrstevnicovým plánem Šířkové uspořádání Okružní pás má jeden jízdní pruh v šířce stanovené v Tabulka 1 s případnou korekcí podle vlečných křivek směrodatného vozidla. Pevné překážky (např. sloupy veřejného osvětlení) se umisťují podél vjezdů a výjezdů a na vnější straně okružního pásu křižovatky ve vzdálenosti min. 1,0 m od vnějšího okraje zpevnění křižovatky. 16 TP 135 duben/2017

19 Tabulka 1 - Doporučené šířkové uspořádání MOK v závislosti na jejím vnějším průměru. Vnější průměr MOK Šířka okružního pásu Průměr pojížděného středového ostrova D [m] aop [m] Dso [m] Poznámky 12 4,10 3,80 1) 13 4,00 5,00 1) 14 4,00 6,00 1) 15 5,10 4,80 2) 16 5,10 5,80 2) 17 4,80 7,40 2) 18 4,80 8,40 2) 19 4,70 9,60 2) 20 4,70 10,60 2) 21 4,60 11,80 2) 22 4,50 13,00 2) 23 4,40 14,20 2) Poznámky: 1) Průměr MOK umožňuje průjezd křižovatkou po okružním pásu pouze osobním automobilům. 2) Průměr MOK umožňuje průjezd křižovatkou po okružním pásu osobním automobilům a dodávkám Rozhledové poměry Požadavky na rozhledy na vjezdu do MOK jsou zajištěny rozhledovými trojúhelníky, viz Obrázek 7. Jedna strana rozhledového trojúhelníku se vynáší do předchozího paprsku MOK a uvažuje se v délce rozhledu pro zastavení D z dle ČSN , příp. ČSN pro dovolenou nebo mezní rychlost. Druhá strana se vynáší do osy posuzovaného jízdního pruhu na vjezdu tak, aby vrchol rozhledového trojúhelníku byl vzdálen 3,0 m od vnějšího okraje okružního pásu. Překážky v rozhledu jsou definovány v ČSN Konstrukce rozhledového trojúhelníku záměrně neodpovídá organizaci dopravy na MOK dle zákona č. 361/2000 Sb., je však nutná pro zajištění přehlednosti a bezpečnosti křižovatky. Z hlediska bezpečnosti a plynulosti dopravy je vhodné zajistit stejnoměrné rozhledy na všech paprscích MOK. TP 135 duben/

20 3.1.5 Řešení nemotorové dopravy Obrázek 7 - Zajištění rozhledů na MOK vnějšího průměru 15,0 m. Pěší a cyklistická doprava je na MOK vedena ve stejném režimu jako na paprscích MOK. Na paprscích křižovatky jsou navržena opatření pro přecházení chodců. Při rozhodování, zda navrhnout přechod pro chodce nebo místo pro přecházení, se vychází z požadavků ČSN U pěších a obytných zón jsou obvykle chodci vedeni ve společném dopravním prostoru s ostatními druhy dopravy a stejně tak je tomu i v prostoru křižovatky. Cyklistická doprava se řeší dle TP Místa pro přecházení a přechody pro chodce Místo přechodů pro chodce se na MOK obvykle navrhují pouze místa pro přecházení, a to dle zásad uvedených v ČSN a vyhlášce č. 398/2009 Sb Osvětlení Nároky na VO by měly být v souladu s platnými předpisy, především ČSN CEN/TR a TKP Připojení sjezdů Je možné za předpokladu prověření průjezdnosti a zajištění rozhledových poměrů. 18 TP 135 duben/2017

21 3.2 Jednopruhové okružní křižovatky (JOK, OK1 dle ČSN ) Úvod a použití Jednopruhová okružní křižovatka je úrovňová křižovatka s jedním pruhem na vjezdech, okružním pásu a výjezdech, jejíž vnější průměr D > 23 m. Rozměr JOK je závislý na počtu připojených paprsků a na místních možnostech připojení komunikací na okružní pás. Vnější průměr JOK není funkcí její kapacity. Filozofií návrhu JOK je umožnit osobním a nákladním automobilům, vozidlům pro odvoz odpadu a autobusům (s výjimkou kloubových a třínápravových) projetí křižovatky po okružním pásu, zatímco návěsové a přívěsové soupravy využijí k projetí křižovatky i prstenec a srpovitou krajnici. JOK se navrhují na silnicích a místních komunikacích za účelem snížení jízdní rychlosti, zklidnění dopravy a zejména zvýšení bezpečnosti silničního provozu. Zároveň je možné tyto křižovatky použít pro zvýšení kapacity oproti stávajícím neřízeným úrovňovým křižovatkám. Obrázek 8 - Popis prvků JOK. TP 135 duben/

22 3.2.2 Geometrie křižovatky Vnější průměr JOK je D > 23,0 m a nedoporučuje se větší než 50,0 m. Musí odpovídat počtu připojovaných pozemních komunikací na okružní pás a organizaci dopravy na okružní křižovatce. Vjezd na okružní pás a následující výjezd z okružního pásu na sebe mají pokud možno bezprostředně navazovat úpravou nároží, aby vnější průměr okružního pásu byl co nejmenší. Kapacita okružní křižovatky neroste s vnějším průměrem křižovatky. JOK umožňuje směrodatnému vozidlu plynulý průjezd celou křižovatkou po zpevněné vozovce s běžným pojezdem prstence nebo zpevněné srpovité krajnice. Vjezdy a výjezdy na stejném paprsku křižovatky mají být odděleny dělicím ostrůvkem. Větší vzdálenost mezi vjezdem a výjezdem má pozitivní vliv na kapacitu vjezdu. V případě vysoké intenzity průjezdů vozidel okružní křižovatkou z určitého vjezdu do nejbližšího výjezdu má být s přihlédnutím k výsledkům kapacitního posouzení tento křižovatkový pohyb uskutečněn pokud možno spojovací větví. Tím dojde ke snížení dopravního zatížení na daném vjezdu. Středový ostrov se doporučuje provést jako zvýšený, aby bylo zabráněno přímému průhledu křižovatkou. Zvýšení by mělo být nejméně 1,0 m. V ploše středového ostrova by se neměly nacházet pevné překážky a musí být proveden tak, aby byla v celé křižovatce dodržena délka rozhledu pro zastavení D z s důrazem na zajištění rozhledu na okružním pásu (viz kapitolu 3.2.4). Rozměry a umístění středového ostrova a prstence spolu s ostatními prvky okružní křižovatky nesmějí umožňovat přímý (tangenciální) průjezd křižovatkou. Požadované vychýlení trajektorie průjezdu osobních automobilů se zajišťuje návrhem dostatečně širokého prstence. Trajektorie průjezdu vozidla okružní křižovatkou se vynáší dle Obrázek 9 a dosahovaná rychlost se vypočítá dle vzorce: kde je: g gravitační zrychlení [m/s 2 ]; R poloměr kružnicové dráhy [m]; f koeficient příčného tření, f = 0,40. v 1 = 3,6 g R f = 127 R f [km/h], Dosahovaná rychlost průjezdu vozidla po okružním pásu nesmí překročit km/h. a zároveň by neměla být u směrodatného vozidla nižší než 20 km/h, respektive 10 km/h ve stísněných podmínkách v intravilánu. Příčné zrychlení u směrodatného vozidla by nemělo v žádném úseku křižovatky překročit hodnotu 0,33 g při rychlosti 20 km/h, respektive 10 km/h. Příčné zrychlení se vypočítá dle vzorce: a pz = kde je: g gravitační zrychlení [m/s 2 ]; R poloměr kružnicové dráhy [m]; v 1 dosahovaná rychlost na oblouku [km/h]. Výsledek se uvádí v násobcích g. ( v 1 3,6 )2 R g, 20 TP 135 duben/2017

23 Obrázek 9 - Trajektorie průjezdu vozidla JOK (D = 30,0 m) pro výpočet dosahované rychlosti na okružním pásu. Příčný sklon okružního pásu se navrhuje buď odstředný (viz Obrázek 10), nebo se okružní pás navrhne na nakloněné rovině (viz Obrázek 11). Způsob výškového připojení větve JOK na okružní pás musí odpovídat požadavkům ČSN Odstředný příčný sklon okružního pásu nemá překračovat 3,5 % (viz Obrázek 10) a nakloněná rovina proložená okružním pásem by neměla překračovat sklon 5 % (viz Obrázek 11). Pokud je dopravní proud tvořen téměř výhradně osobními automobily a jedná se o komunikaci nižšího významu, lze navrhnout sklon vyšší. Obrázek 10 - Odstředný sklon okružního pásu. Obrázek 11 - Okružní pás na nakloněné rovině příklad návrhu okružního pásu ve sklonu 5 %. Největší algebraický rozdíl příčných sklonů okružního pásu a prstence a okružního pásu a zpevněné srpovité krajnice nesmí překročit 6,0 % (viz Obrázek 12). (±p 1 ) (±p i ) 6 %, kde i = 2, 3 TP 135 duben/

24 Obrázek 12 - Příklad příčného řezu JOK. Prstenec JOK má být po vnějším obvodu lemován obrubníkem zvýšeným oproti okružnímu pásu o mm (viz Obrázek 13), nebo zkoseným obrubníkem zvýšeným oproti okružnímu pásu o 80 mm (viz Obrázek 14). Prstenec a nezpevněná část středového ostrova se oddělují obrubníkem osazeným s výškovým rozdílem 200 mm (80 mm v případě umožnění přímého průjezdu křižovatkou pro nadrozměrná vozidla, viz kapitolu 3.4.3). Obrázek 13 - Příklad osazení obrubníků lemujících prstenec a nezpevněnou část středového ostrova JOK. Obrázek 14 - Příklad osazení zkosených obrubníků lemujících prstenec a obrubníků lemujících nezpevněnou část středového ostrova JOK. Prokázání odvodnění křižovatky se doporučuje doložit vrstevnicovým plánem Šířkové uspořádání Okružní pás má jeden jízdní pruh v šířce stanovené pro extravilán v Tabulka 2, s případnou korekcí podle vlečných křivek směrodatného vozidla. Ve stísněných podmínkách v intravilánu je možné rozměry JOK zredukovat tak, aby byla zajištěna minimální rychlost průjezdu směrodatného vozidla 10 km/h. 22 TP 135 duben/2017

25 Tabulka 2 - Doporučené šířkové uspořádání JOK v extravilánu v závislosti na jejím vnějším průměru. Vnější průměr JOK Šířka okružního pásu Šířka prstence Průměr nezpevněné části středového ostrova D [m] aop [m] ap [m] Dso [m] 24 7,00 2,70 4, ,60 2,30 8, ,20 2,10 11, ,00 1,80 14, ,80 1,60 17, ,50 1,50 20, ,40 1,30 22, ,30 1,20 25, ,10 1,20 27, ,00 1,10 29, ,90 1,00 32, ,80 1,00 34, ,70 1,00 36, ,70 1,00 38,60 Poznámky: Rozměry JOK je třeba upravit dle vlečných křivek směrodatného vozidla. Pokud vychází šířka prstence 1,0 m a menší, je možné jej z šířkového uspořádání vypustit a na jeho úkor rozšířit okružní pás. V intravilánu se Tabulka 2 použije přiměřeně k místním poměrům a s korekcí podle vlečných křivek směrodatného vozidla. V místě napojení paprsku křižovatky na okružní pás je doporučeno provést mírné vychýlení jízdních pruhů na vjezdu i výjezdu (5 15 směrem od osy paprsku). Tím se zajistí zpomalení vozidel přijíždějících k okružnímu pásu, usnadní průjezd rozměrných vozidel a oddálí se vjezdy od výjezdů. Tato úprava má pozitivní vliv na kapacitu křižovatky. Pevné překážky (např. sloupy veřejného osvětlení) se umisťují zpravidla podél vjezdů a výjezdů a na vnější straně okružního pásu křižovatky ve vzdálenosti min. 1,0 m od vnějšího okraje zpevnění křižovatky Vjezd Šířka vjezdu se navrhuje stejná jako v přilehlém mezikřižovatkovém úseku s korekcí podle vlečných křivek směrodatného vozidla. Minimální šířka mezi zvýšenými obrubami je 3,5 m. V případě použití dělicího pásu v mezikřižovatkovém úseku je šířka vjezdu 5,5 m mezi zvýšenými obrubami, aby bylo možné objet odstavené vozidlo, eventuálně lze zachovat šířku 3,5 m s případnou korekcí podle vlečných křivek za předpokladu přerušovaného středního dělicího pásu (např. 25,0 m zvýšený střední dělicí pás, 25,0 m v přejezdové úpravě). Plynulý vjezd směrodatného vozidla na okružní pás je možné zajistit zpevněnou srpovitou krajnicí, kterou se rozšíří jízdní pruh na vjezdu. Zaoblení nároží na vjezdu se navrhuje zpravidla prostým kružnicovým obloukem dle ČSN a ČSN Autobusové a trolejbusové zastávky před vjezdem do JOK mohou být umístěny na jízdním pruhu. Pro návrh zastávek platí ČSN TP 135 duben/

26 Výjezd Šířka výjezdu se navrhuje 4,0 5,0 m mezi zvýšenými obrubami s korekcí podle vlečných křivek směrodatného vozidla. V případě použití dělicího pásu v mezikřižovatkovém úseku je minimální šířka výjezdu 5,5 m mezi zvýšenými obrubami, aby bylo možné objet odstavené vozidlo. V případě použití dělicího pásu v délce větší než 50,0 m lze zachovat šířku výjezdu 4,0 5,0 m s postupným zúžením na základní šířku jízdního pruhu v mezikřižovatkovém úseku s případnou korekcí podle vlečných křivek za předpokladu přerušovaného středního dělicího pásu (např. 25,0 m zvýšený střední dělicí pás, 25,0 m v přejezdové úpravě). Zaoblení nároží na výjezdu se navrhuje zpravidla složeným kružnicovým obloukem dle ČSN Autobusové a trolejbusové zastávky za výjezdem z JOK musejí být umístěny do zálivu. Pro návrh zastávek platí ČSN Rozhledové poměry Požadavky na rozhledy na vjezdu do JOK jsou zajištěny rozhledovými trojúhelníky, viz Obrázek 15. Strany rozhledových trojúhelníků pro dosahovanou rychlost 30 km/h jsou uvedeny v Tabulka 3. Rozměry rozhledového trojúhelníku vycházejí z výpočtového modelu pro uspořádání B (bez zastavení vozidla na vjezdu) pro vozidla skupiny 2 uvedeného v ČSN Na okružním pásu a na paprscích křižovatky musí být zároveň dodržena délka rozhledu pro zastavení D z dle ČSN nebo ČSN Na okružním pásu se délky rozhledu pro zastavení D z vynášejí ve vzdálenosti 2,0 m od vnějšího okraje nezpevněné části středového ostrova. Překážky v rozhledu jsou definovány v ČSN Z hlediska bezpečnosti a plynulosti dopravy je vhodné zajistit stejnoměrné rozhledy na všech paprscích JOK. Tabulka 3 - Strany rozhledových trojúhelníků na JOK (způsob konstrukce je patrný z Obrázek 15). Vnější průměr [m] Strany rozhledového trojúhelníku v m Území nezastavěné Území zastavěné a zastavitelné XB YB XB YB 25 38,0 35,0 31,0 26, ,0 35,0 31,0 25, ,0 35,0 31,0 25, ,0 34,0 31,0 25, ,0 34,0 31,0 25, ,0 34,0 31,0 25,0 24 TP 135 duben/2017

27 Obrázek 15 - Zajištění rozhledů na JOK v intravilánu o vnějším průměru 30,0 m pro dosahovanou rychlost 30 km/h Řešení nemotorové dopravy Cyklisté a chodci by měli být přes JOK převáděni stejně jako na paprscích křižovatky. V prostoru křižovatky je žádoucí jejich fyzické oddělení od okružního pásu. Cyklistická doprava se řeší dle TP Místa pro přecházení a přechody pro chodce Na paprscích JOK není nutné vždy navrhovat přechody pro chodce. S ohledem na intenzity chodců a zajištění plynulosti dopravy je někdy dostatečné navrhnout pouze místo pro přecházení. Návrhové parametry vycházejí z ČSN a vyhlášky č. 398/2009 Sb. Vzdálenost přechodu pro chodce nebo místa pro přecházení od vnějšího okraje okružního pásu má být v ose jízdního pruhu na vjezdu cca 5,0 m (viz Obrázek 16 a Obrázek 17). TP 135 duben/

28 Obrázek 16 - Vzdálenost přechodu pro chodce od okružního pásu. Obrázek 17 - Vzdálenost místa pro přecházení od okružního pásu. Ve výjimečných případech, např. je-li JOK náměstím, lze z urbanistických důvodů navrhnout opatření pro umožnění přecházení chodců přes okružní pás Osvětlení V intravilánu by měly být JOK osvětleny v souladu s ČSN , v extravilánu se osvětlení řeší dle ČSN CEN/TR s přihlédnutím k příslušným ustanovením ČSN V extravilánu je osvětlení JOK stejně jako u ostatních úrovňových křižovatek doporučováno, není však nutností. Středový ostrov má být řádně vyznačen dopravními značkami, popř. zařízeními a osvětlením tak, aby byl viditelný i za snížené viditelnosti. 26 TP 135 duben/2017

29 3.2.8 Připojení sjezdů Připojení sjezdů do JOK je možné za předpokladu prověření průjezdnosti, zajištění rozhledových poměrů a v extravilánu při splnění příslušných požadavků ČSN Okružní křižovatky neslouží jako prostředek pro připojení účelové komunikace na silnice vyššího dopravního významu. TP 135 duben/

30 3.3 Turbo-okružní křižovatky (TOK, OK2 dle ČSN ) Úvod a použití Turbo-okružní křižovatka je zvláštní typ okružní křižovatky se dvěma a více jízdními pruhy na okružním pásu, jejímž principem je rozřazení vozidel do jízdních pruhů pro požadovaný směr odbočení již před křižovatkou. Vozidla následně projíždějí křižovatkou po plynule vedených, spirálově uspořádaných jízdních pruzích okružního pásu, na kterých je zamezeno proplétání vozidel a konfliktům vozidel jedoucích po okružním pásu s vozidly opouštějícími okružní pás pomocí fyzického oddělení jízdních pruhů. Navrhuje se na stávajících nebo nově řešených křižovatkách za účelem zvýšení kvality dopravy. V české literatuře se někdy tyto křižovatky nazývají jako spirálové okružní křižovatky. Obrázek 18 - Popis prvků TOK. TOK se dle počtu paprsků a jízdních pruhů na jednotlivých paprscích a na okružním pásu rozlišují na následující typy: čtyřpaprskové turbo-okružní křižovatky: turbo-okružní křižovatka typu vejce (viz Obrázek 19) základní turbo-okružní křižovatka (viz Obrázek 20) turbo-okružní křižovatka typu koleno (viz Obrázek 21) 28 TP 135 duben/2017

31 třípaprskové turbo-okružní křižovatky: turbo-okružní křižovatka typu propnuté koleno (viz Obrázek 22) Vícepaprskové turbo-okružní křižovatky jsou křižovatky s více než 4 paprsky. Jedná se o atypické řešení, u kterého je třeba zajistit dostatečný vnější průměr pro napojení všech paprsků. Podle velikosti dále rozdělujeme výše uvedené typy turbo-okružních křižovatek na (rozměry viz v Tabulka 4): malé, malé standardní, standardní, velké. Kapacita turbo-okružní křižovatky neroste s jejím vnějším průměrem. Předpokládaná kapacita 2700 voz/h Obrázek 19 - Turbo-okružní křižovatka typu vejce (šipky znázorňují rozložení intenzit dopravy). TP 135 duben/

32 Předpokládaná kapacita 2800 voz/h Obrázek 20 - Základní turbo-okružní křižovatka (šipky znázorňují rozložení intenzit dopravy). Předpokládaná kapacita 2900 voz/h Obrázek 21 - Turbo-okružní křižovatka typu koleno (šipky znázorňují rozložení intenzit dopravy). 30 TP 135 duben/2017

33 Předpokládaná kapacita 3200 voz/h Obrázek 22 - Turbo-okružní křižovatka typu propnuté koleno (šipky znázorňují rozložení intenzit dopravy) Geometrie křižovatky Turbo-okružní křižovatky se skládají ze spirál. Tyto spirály tvoří kruhové segmenty (1/2, 1/3, nebo 1/4 kruhu dle typu křižovatky), kde má každý oblouk větší poloměr než ten předchozí. Vždy když se poloměr oblouku mění, posune se zároveň střed oblouku po translační ose o odpovídající hodnotu tak, aby křivka zůstávala spojitá. Geometrie turbo-okružní křižovatky typu vejce (viz Obrázek 19) a základní turbo-okružní křižovatky (viz Obrázek 20) sestává ze dvou spirál, které představují okraje vozovek. Každá spirála sestává ze čtyř půlkruhů s postupně většími poloměry R1, R2, R3 a R4, přičemž poloměry R2 a R3 vytvářejí fyzické oddělení jízdních pruhů. Na půlkruh s poloměrem R2 (vnější okraj vnitřní vozovky) navazuje poloměr R4 (vnější okraj vnější vozovky) a na poloměr R3 (vnitřní okraj vnitřní vozovky) navazuje poloměr R1 (vnitřní okraj vnitřní vozovky), viz Obrázek 23. Půlkruhy se setkávají na linii, která se nazývá translační osa. Oblouky vynášené po pravé straně translační osy mají střed v bodech S i pravý a S e pravý, které se nacházejí nad celkovým středem turbo-okružní křižovatky S. Oblouky vynášené po levé straně translační osy mají střed v bodech S i levý a S e levý, které se nacházejí pod celkovým středem turbo-okružní křižovatky S. Vzdálenost mezi těmito středy oblouků se nazývá posun podél translační osy (P i a P e). Vychýlení oblouku (V i a V e) je potom vzdálenost od jeho středu (S i pravý, S e pravý nebo S i levý, S e levý ) k celkovému středu S. Zároveň je tato hodnota rovna polovině posunu podél translační osy (viz Obrázek 24). Aby byla spirála spojitá, musí být posun podél translační osy roven změně poloměru. Dva středy S i a S e (S e s mírně větším vychýlením než S i) se používají z toho důvodu, že šířka vnitřního a vnějšího jízdního pruhu TOK se liší. Rozdílná šířka jízdních pruhů okružního pásu vychází z podstaty vlečných křivek směrodatného vozidla. Středy s větším vychýlením S e se použijí pro vnitřní oblouky s poloměrem R1 za účelem vytvoření středového ostrova. Vnitřní středy S i se použijí pro vytvoření zbytku spirály pomocí poloměrů R2, R3 (vytvářejí fyzické oddělení jízdních pruhů) a R4 (vytváří vnější okraj TOK). Sestrojením spirál vzniká tzv. turboblok (viz Obrázek 23), který tvoří základ při konstrukci geometrie turbo-okružní křižovatky. Jedná se o uskupení všech oblouků potřebných TP 135 duben/

34 poloměrů, které je nutné uspořádat tak, aby byly získány linie okrajů vozovek na okružním pásu. Prokázání odvodnění křižovatky se dokládá vrstevnicovým plánem. Obrázek 23 - Schéma geometrie turbo-okružní křižovatky, tzv. turboblok. Pro názornost je rozšířeno fyzické oddělení jízdních pruhů. Obrázek 24 - Detail středů oblouků turbo-okružní křižovatky. Pro názornost je rozšířeno fyzické oddělení jízdních pruhů. 32 TP 135 duben/2017

35 Způsob výškového připojení větve TOK na okružní pás musí odpovídat požadavkům ČSN Příčný sklon okružního pásu nemá překračovat 3,5 % (analogicky s Obrázek 10) a nakloněná rovina proložená okružním pásem by neměla překračovat sklon 5 % (analogicky s Obrázek 11). Dosahovaná rychlost na oblouku (viz kapitolu 3.2.2) by neměla překročit u osobních automobilů km/h a zároveň by neměla být u směrodatného vozidla nižší než 20 km h -1. Příčné zrychlení u směrodatného vozidla (viz kapitolu 3.2.2) by nemělo v žádném úseku křižovatky překročit hodnotu 0,33 g při rychlosti 20 km/h Šířkové uspořádání Šířky jednotlivých jízdních pruhů na okružním pásu vycházejí z požadavků ČSN nebo se stanovují pomocí vlečných křivek směrodatného vozidla. Příčný řez okružního pásu se skládá z těchto prvků: středový ostrov, vnitřní a vnější jízdní pruh, fyzické oddělení jízdních pruhů a vodicí proužky, viz Obrázek 25. Obrázek 25 - Popis prvků šířkového uspořádání turbo-okružní křižovatky. Obrázek 26 - Šířkové uspořádání okružního pásu turbo-okružní křižovatky s vyznačením poloměrů a posunů. Posun podél translační osy se vypočítá z nákresu příčného řezu, viz Obrázek 26. Vnitřní okraj vnitřní vozovky se musí odsunout o vzdálenost Pe směrem k fyzickému oddělení jízdních pruhů. Stejně tak se vnější okraj vnitřní vozovky posune o vzdálenost Pi od fyzického oddělení jízdních pruhů k vnějšímu okraji turbo-okružní křižovatky. Výpočet poloměrů kruhových oblouků a sestavení turbobloku (viz Obrázek 23) je uveden v Příloha 1, Příloha 2 a Příloha 3. Následuje pootočení turbobloku tak, aby navazoval na jednotlivé paprsky křižovatky. Obrázek 27 ukazuje správnou pozici translační osy za předpokladu, že převládající dopravní intenzity jsou ve směru východ západ. Vzdálenost mezi pravým okrajem zpevnění každého vjezdu a vnějším okrajem vnitřní vozovky okružního pásu (poloměr R2) by měla být za předpokladu TP 135 duben/

36 správného natočení translační osy přibližně stejná (hodnota A je blízká hodnotě B, viz Obrázek 27). V místě napojení paprsku křižovatky na okružní pás je vhodné provést mírné vychýlení jízdních pruhů na vjezdu i výjezdu (5 15 směrem od osy paprsku). Tím se zajistí zpomalení vozidel přijíždějících k okružnímu pásu, usnadní se průjezd rozměrných vozidel a oddálí se vjezdy od výjezdů. Tato úprava má rovněž pozitivní vliv na kapacitu turbo-okružní křižovatky. Pevné překážky (např. sloupy veřejného osvětlení) se umisťují zpravidla podél vjezdů a výjezdů a na vnější straně okružního pásu křižovatky ve vzdálenosti min. 1,0 m od vnějšího okraje zpevnění křižovatky Vjezd vnější okraj srpovité krajnice prostý kružnicový oblouk R = 20,0 m vnitřní okraj srpovité krajnice prostý kružnicový oblouk R = 12,0 m fyzické oddělení jízdních pruhů prostý kružnicový oblouk R = 20,0 m Autobusové a trolejbusové zastávky před vjezdem do TOK mohou být umístěny na jízdním pruhu. Pro návrh zastávek platí ČSN Výjezd vnější okraj vozovky složený kružnicový oblouk s poloměry R1 : R2 : R3 = 40 : 20 : 60 m fyzické oddělení jízdních pruhů složený kružnicový oblouk s poloměry R1 : R2 : R3 = 40 : 20 : 60 m Autobusové a trolejbusové zastávky za výjezdem z TOK musejí být umístěny do zálivu. Pro návrh zastávek platí ČSN TP 135 duben/2017

37 Obrázek 27 - Kontrola pozice translační osy. TP 135 duben/

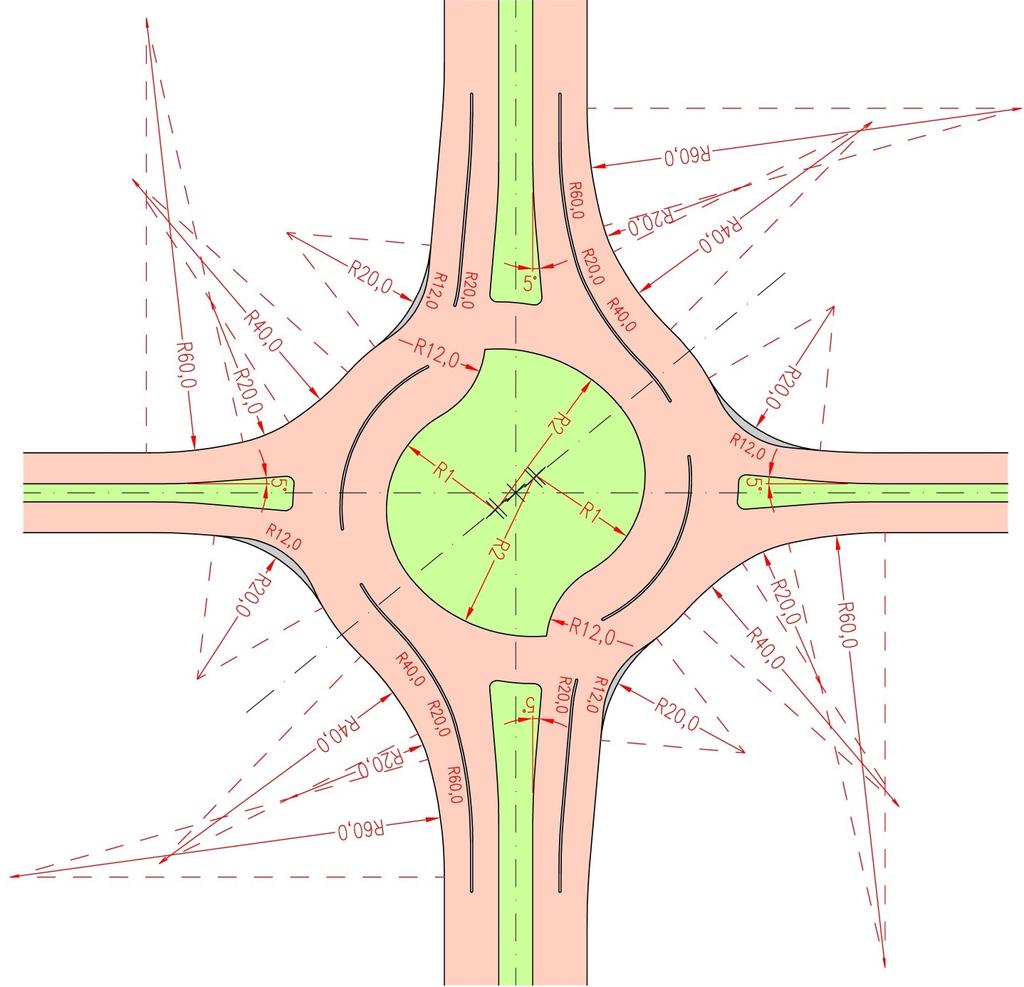

38 Obrázek 28 - Zaoblení vjezdových a výjezdových nároží. 36 TP 135 duben/2017

39 Tabulka 4 - Doporučené tabelované rozměry návrhových prvků pro základní turbo-okružní křižovatku a křižovatku typu vejce (rozměry jednotlivých prvků jsou patrné z Obrázek 29) Prvek TOK Ozn. Malá TOK Malá standardní TOK Rozměry Standardní TOK Velká TOK Vnější průměr TOK [m] D < 56,0 56,0 60,0 60,0 65,0 > 65,0 Vnitřní vozovka, vnitřní okraj [m] R1 10,500 12,000 15,000 20,000 Vnitřní vozovka, vnější okraj [m] R2 17,850 18,975 21,550 25,950 Vnější vozovka, vnitřní okraj [m] R3 18,150 19,275 21,850 26,250 Vnější vozovka, vnější okraj [m] R4 24,550 25,525 27,850 31,900 Šířka vnitřní vozovky [m] Š1 8,30 7,70 7,10 6,25 Šířka vnější vozovky [m] Š2 6,40 6,25 6,00 5,65 Šířka vnitřního jízdního pruhu [m] a1 7,80 7,20 6,60 5,75 Šířka vnějšího jízdního pruhu [m] a2 5,90 5,75 5,50 5,15 Vodicí proužek [m] v 0,25 0,25 0,25 0,25 Fyzické oddělení jízdních pruhů [m] df 0,30 0,30 0,30 0,30 Posun vnější (vzdálenost vnějších středů) [m] Posun vnitřní (vzdálenost vnitřních středů) [m] Pe 8,60 8,00 7,40 6,55 Pi 6,70 6,55 6,30 5,95 Poloměr zaoblení na vjezdu [m] Ri 20,00 20,00 20,00 20,00 Poloměr zaoblení na výjezdu [m] Poloměr zaoblení fyzického oddělení na výjezdu [m] Dosahovaná rychlost průjezdu dle ČSN [km/h] Re1 Re2 40,0; 20,0; 60,0 40,0; 20,0; 60,0 40,0; 20,0; 60,0 40,0; 20,0; 60,0 40,0; 20,0; 60,0 40,0; 20,0; 60,0 40,0; 20,0; 60,0 40,0; 20,0; 60,0 v TP 135 duben/

40 3.3.4 Rozhledové poměry Obrázek 29 - Vyznačení rozměrů TOK uvedených v Tabulka 4. Požadavky na rozhledy na vjezdu do TOK jsou zajištěny rozhledovými trojúhelníky, viz Obrázek 30. Strany rozhledových trojúhelníků pro dosahovanou rychlost 30 km/h jsou uvedeny v Tabulka 5. Tabulka 5 - Strany rozhledových trojúhelníků na TOK (způsob konstrukce je patrný z Obrázek 30) Vnější průměr [m] Území nezastavěné Strany rozhledového trojúhelníku v m Území zastavěné a zastavitelné XB YB XC YC XB YB XC YC 40 38,0 37,0 38,0 45,0 31,0 27,0 31,0 35, ,0 36,0 38,0 43,0 31,0 26,0 31,0 33, ,0 35,0 38,0 42,0 31,0 26,0 31,0 32, ,0 35,0 38,0 41,0 31,0 25,0 31,0 32, ,0 35,0 38,0 41,0 31,0 25,0 31,0 31, ,0 35,0 38,0 40,0 31,0 25,0 31,0 31, ,0 35,0 38,0 40,0 31,0 25,0 31,0 31, ,0 35,0 38,0 40,0 31,0 25,0 31,0 30, ,0 35,0 38,0 40,0 31,0 25,0 31,0 30, ,0 34,0 38,0 40,0 31,0 25,0 31,0 30, ,0 34,0 38,0 39,0 31,0 25,0 31,0 30, ,0 34,0 38,0 39,0 31,0 25,0 31,0 30, ,0 34,0 38,0 39,0 31,0 25,0 31,0 30,0 38 TP 135 duben/2017

41 Rozměry rozhledového trojúhelníku vycházejí z výpočtového modelu pro uspořádání B (bez zastavení vozidla na vjezdu) pro vozidla skupiny 2 uvedeného v ČSN Na okružním pásu a na paprscích křižovatky musí být zároveň dodržena délka rozhledu pro zastavení D z dle ČSN nebo ČSN Na okružním pásu se délky rozhledu pro zastavení D z vynášejí ve vzdálenosti 2,0 m od vnějšího okraje nezpevněné části středového ostrova. Překážky v rozhledu jsou definovány v ČSN Obrázek 30 - Zajištění rozhledů na TOK v extravilánu o vnějším průměru 60,0 m pro dosahovanou rychlost 30 km/h. TP 135 duben/

42 3.3.5 Řešení nemotorové dopravy Cyklisté a chodci by měli být převáděni přes TOK stejně jako na paprscích křižovatky. Vzhledem k tomu, že se TOK navrhují zpravidla na významných intravilánových nebo extravilánových komunikacích, je z hlediska bezpečnosti vhodné řešit cyklistickou dopravu jako segregovanou od motorové. V prostoru křižovatky je nutné fyzické oddělení pěší a cyklistické dopravy od okružního pásu. Cyklistická doprava se řeší dle TP Místa pro přecházení a přechody pro chodce Místa pro přecházení a přechody pro chodce se na paprscích turbo-okružních křižovatek navrhují dle ČSN a vyhlášky č. 398/2009 Sb. Minimální vzdálenost přechodu pro chodce nebo místa pro přecházení od okružního pásu je 5,0 m (analogicky s Obrázek 16 a Obrázek 17). Při návrhu turbookružních křižovatek je třeba počítat s tím, že chodci mohou ovlivňovat jejich kapacitu. Místa pro přecházení a přechody pro chodce se zřizují pouze v místech existujících nebo předpokládaných pěších příčných vztahů, která navazují na přiměřeně chráněný a dostatečně velký prostor k vyčkávání chodců mimo jízdní pás paprsku křižovatky. Použití ochranných ostrůvků na vjezdech a výjezdech TOK závisí na místních poměrech a na posouzení projektanta. Obrázek 31 - Schéma uspořádání přechodu pro chodce na paprsku turbo-okružní křižovatky s ochranným ostrůvkem na výjezdu. 40 TP 135 duben/2017

43 Obrázek 32 - Schéma uspořádání přechodu pro chodce na paprsku turbo-okružní křižovatky s ochranným ostrůvkem na vjezdu i výjezdu. Obrázek 33 - Schéma uspořádání místa pro přecházení na paprsku turbo-okružní křižovatky s ochranným ostrůvkem na výjezdu. TP 135 duben/

44 Obrázek 34 - Schéma uspořádání místa pro přecházení na paprsku turbo-okružní křižovatky s ochranným ostrůvkem na vjezdu i výjezdu Osvětlení Veřejné osvětlení turbo-okružních křižovatek se navrhuje vždy na průjezdních úsecích silnic zastavěným územím. V extravilánu se realizace osvětlení doporučuje na základě individuálního hodnocení. Osvětlení se navrhuje podle ČSN CEN/TR a TKP 15 s přihlédnutím k příslušným ustanovením ČSN a ČSN Středový ostrov má být řádně vyznačen dopravními značkami, popř. zařízeními a osvětlením tak, aby byl viditelný i za snížené viditelnosti Připojení sjezdů TOK se navrhují především na významných komunikacích, a proto není vhodné do těchto druhů křižovatek sjezdy ani samostatné sjezdy připojovat. 3.4 Zvláštní druhy okružních křižovatek Světelně řízené okružní křižovatky Světelná signalizace se uplatní u okružních křižovatek, kde je třeba řešit následující problémy: nedostatečnou kapacitu stávající okružní křižovatky, silné levé odbočení, nízkou úroveň kvality dopravy na jednom nebo na více paprscích, bezpečné přecházení chodců. 42 TP 135 duben/2017

45 V případě, že je světelná signalizace v provozu pouze v období dopravních špiček, je vhodné vyřešit přecházení chodců pomocí světelně řízeného místa pro přecházení. Světelně řízené okružní křižovatky lze rozdělit do následujících skupin: světelná signalizace řídí jeden nebo více vjezdů, světelná signalizace řídí vjezdy i výjezdy, aby bylo zajištěno bezpečné přecházení chodců, světelná signalizace řídí dopravu na vjezdech a na okružním pásu, světelně řízené turbo-okružní křižovatky. Celková světelná signalizace je možná pouze na vícepruhových okružních křižovatkách s velkým vnějším průměrem, kde je dostatek místa pro čekající vozidla Okružní křižovatky s tramvajovou tratí Tramvajová doprava vedená přes okružní křižovatku není z hlediska bezpečnosti dopravy vhodná a lze ji připustit pouze v odůvodněných případech. Obrázek 35 - Příklad možné organizace dopravy při průjezdu tramvaje okružní křižovatkou. Průjezd tramvají okružní křižovatkou je třeba řešit individuálně, doporučuje se však pomocí SSZ. Tramvajová doprava je vedena přes středový ostrov a v době průjezdu tramvaje křižovatkou mají vozidla na okružním pásu před místem křížení s tramvajovou tratí červený světelný signál STŮJ, viz Obrázek 35. Pokud tramvaj neprojíždí křižovatkou, platí dopravní značení na okružní křižovatce a na SSZ před místem křížení s tramvajovou tratí svítí zelený světelný signál VOLNO. Vždy je nutné prověřit kapacitu okružní křižovatky s ohledem na intenzitu tramvajové dopravy. TP 135 duben/

46 Obrázek 36 - Příklad možné organizace dopravy při volném průjezdu silničních vozidel okružní křižovatkou Okružní křižovatky umožňující průjezd nadrozměrných vozidel Při navrhování okružních křižovatek je třeba respektovat síť silničních páteřových tras pro přepravu těžkých a rozměrných nákladů (viz Obrázek 38) a přístupové trasy od zdrojů a cílů nadměrných nákladů (např. průmyslové zóny) k této síti, přičemž se vychází z definice návrhové soupravy (viz Obrázek 37) a dalších požadavků uvedených v metodice Přeprava těžkých a rozměrných nákladů v ČR síť silničních páteřových tras pro jejich přepravu. V případě, že má okružní křižovatka umožňovat průjezd nadrozměrných vozidel, ověří se její návrh pomocí vlečných křivek a vertikálních trajektorií předpokládané nákladní soupravy. Průjezd nadrozměrných vozidel je možné usnadnit lemováním středového ostrova obrubníky maximální výšky 80 mm, zpevněním části středového ostrova, srpovitým zpevněním krajnic, přejezdnou úpravou dělicích ostrůvků a vyvarováním se použití pevných překážek v prostoru středového ostrova. Příklady řešení jsou uvedeny na Obrázek Zpevněnou část středového ostrova je nutné zahradit (s výjimkou uspořádání křižovatky uvedeného na Obrázek 40) vhodným zařízením tak, aby bylo zabráněno běžnému pojíždění vozidly (např. pomocí vodicích tabulí). Použité zařízení nesmí tvořit pevnou překážku. 44 TP 135 duben/2017

47 Obrázek 37 - Návrhová souprava dle metodiky Přeprava těžkých a rozměrných nákladů v ČR síť silničních páteřových tras pro jejich přepravu. Obrázek 38 - Mapa navrhovaných páteřových tras pro přepravu těžkých a rozměrných nákladů dle metodiky Přeprava těžkých a rozměrných nákladů v ČR síť silničních páteřových tras pro jejich přepravu. TP 135 duben/

48 Obrázek 39 - Příklad zpevnění části středového ostrova za účelem zajištění průjezdnosti pro nadrozměrná vozidla v přímém směru. Obrázek 40 - Příklad zpevnění části středového ostrova za účelem zajištění průjezdnosti pro nadrozměrná vozidla v přímém směru bez nutnosti demontáže dopravního značení (autor obrázku: Ing. Petr Novotný, Ph.D., MBA). 46 TP 135 duben/2017

49 Obrázek 41 - Příklad zpevnění části středového ostrova za účelem zajištění průjezdnosti pro nadrozměrná vozidla v přímém směru a pro odbočení. Rozsah zpevněných ploch na středovém ostrově, případně dělicích ostrůvcích, se určí dle vlečných křivek předpokládaného nadrozměrného vozidla Nestandardní okružní křižovatky Ve stísněných poměrech a za předpokladu průjezdu směrodatného vozidla pouze v určitých předem daných směrech lze navrhnout rozměry okružních křižovatek menší, než jsou uvedeny výše Vícepruhové okružní křižovatky Nově se okružní křižovatky se dvěma a více soustřednými jízdními pruhy na okružním pásu (viz Obrázek 42) nenavrhují. Tento typ okružních křižovatek byl nahrazen turbo-okružními křižovatkami, které disponují vyšší kapacitou a zároveň vykazují nižší nehodovost. Stávající vícepruhové okružní křižovatky je vhodné přestavět na turbo-okružní. TP 135 duben/
