MOLEKULOVÁ FYZIKA KAPALIN

Transkript

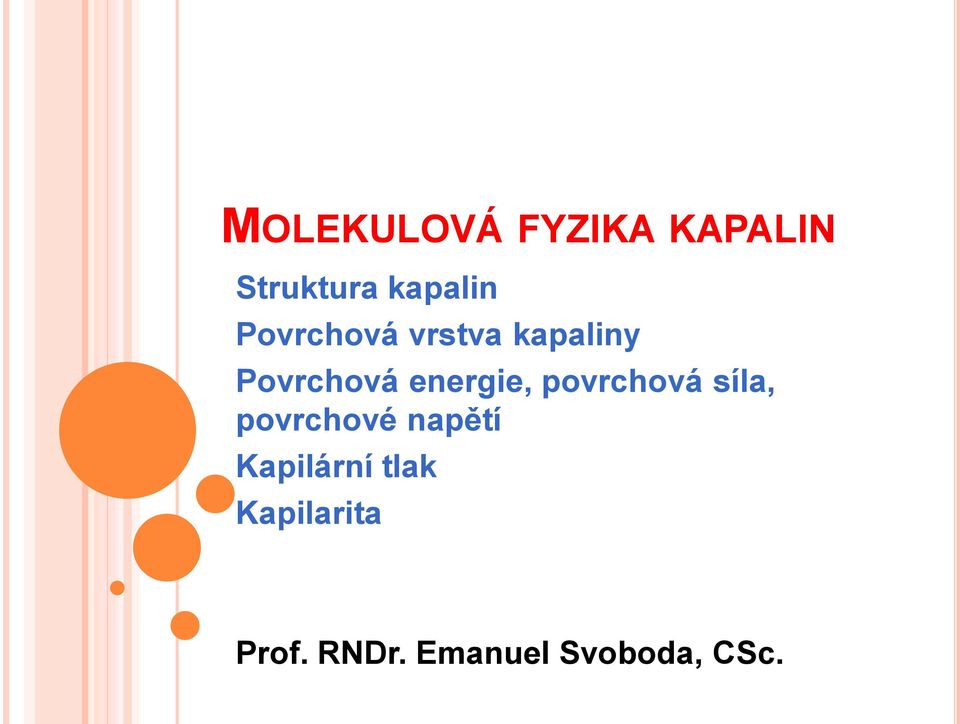

1 MOLEKULOVÁ FYZIKA KAPALIN Struktura kapalin Povrchová vrstva kapaliny Povrchová energie, povrchová síla, povrchové napětí Kapilární tlak Kapilarita Prof. RNDr. Emanuel Svoboda, CSc.

2 STRUKTURA KAPALIN Tvoří přechod mezi pevnými látkami a plyny, poměrně složitá struktura, vzdálenosti mezi molekulami řádově 0,1 nm Složeny z nevelkých skupin molekul, v každé skupině uspořádání pravidelné; jednotlivé skupiny ale nepravidelně uspořádány, vzájemně odděleny krátkodosahové uspořádání Časově nestálé rovnovážné polohy, kolem nichž kmitají molekuly anharmonicky s f Hz Střední kvadratická rychlost menší než u plynů Přemístění z jedné rovnovážné polohy do druhé, je-li k dispozici prostor s lineárním rozměrem molekuly; doba přemístění s

3 KRÁTKODOSAHOVÉ A DALEKODOSAHOVÉ USPOŘÁDÁNÍ ČÁSTIC

4 POVRCHOVÁ VRSTVA KAPALINY Malé vzdálenosti mezi částicemi vyvolávají značné přitažlivé síly Sféra molekulového působení s poloměrem 1 nm, v ní dostatečný počet molekul (u vody řádově 10 2 ) Ve vrstvě kapaliny, kterou tvoří molekuly ve vzdálenosti menší než poloměr sféry, působí na každou molekulu výslednou silou orientovanou dovnitř kapaliny Tyto molekuly vytvářejí povrchovou vrstvu kapaliny

5 KOHÉZNÍ TLAK Účinkem sil v povrchové vrstvě vzniká tzv. kohézní (vnitřní) tlak p i uvnitř kapaliny Nelze ho měřit, ale odhadem podle van der Waalsova korekčního členu na tlak Pro vodu a = 0,552 Jm 3 mol 2, V m 18 cm 3 mol 1 p i 2 GPa!! Běžný tlak nad vodou 0,1 MPa Kapaliny špatně stlačitelné při běžných tlacích ve srovnání s plyny Vstřikovací tlaky u motorů jsou ( ) MPA, takže nafta se stává stlačitelnou a chová se jako velmi tvrdá pružina Pokusy na projev povrchové vrstvy (pružná tenká blána): - špendlík, čepelka, mince na povrchu vody; - kapka vody u vodovodního kohoutku ; - mýdlová bublina na nálevce - v přírodě bruslařka (vodní ploštice), vodoměrka p i a V 2 m Rozdíl mezi nafouknutým balonkem a povrchovou vrstvou

6 Bruslařka (vodní ploštice)

7 Vodoměrka

8 BAZILIŠEK Dokáže běhat po hladině a zvládnout po ní uběhnout klidně deset až dvacet metrů (proto přezdívka Ježíšova ještěrka). Hlavně ale skvěle běhá po souši (až 10 km/h), šplhá po stromech a je výborný plavec Některé druhy patří mezi nejjedovatější druhy ještěrů

9 SEDMIKRÁSKA NA VODĚ

10 POTENCIÁLNÍ ENERGIE POVRCHOVÉ VRSTVY POVRCHOVÁ ENERGIE VYPLÝVAJÍCÍ ZE SILOVÉHO PŮSOBENÍ MEZI MOLEKULAMI KAPALINY Z existence povrchové vrstvy vyplývá, že při posunutí molekuly z vnitřku kapaliny do povrchové vrstvy se musí vykonat práce Neboli potenciální energie vrstvy je větší než potenciální energie vnitřní vrstvy (o stejném počtu molekul) rozdíl energií je povrchová energie kapaliny E S = * S resp. de S = * ds hustota povrchové energie, kapilární konstanta E σ * d S * 2 [ ] Jm ds Rovnovážný stav: minimum E S kulový tvar kapek, vodorovná hladina vody v otevřené nádobě

11 ÚLOHY ZE CVIČENÍ 6 1. Rozlomením skleněné trubičky vzniknou ostré hrany. Ty se dají zaoblit ohřátím nad plamenem hořáku. Jak to vysvětlíte? 2. Dokažte, že splynou-li dvě kapky v jednu, je obsah jejího povrchu menší, než součet obsahů povrchů obou kapek. Řešení: 1 kapka má objem (4/3)r 3, 2 kapky (8/3)r 3 a součet povrchů S = 8r 2 výsledná kapka má objem (4/3)R 3 a povrch má obsah Porovnáním: S : S c 1,26 S S c q.e.d. 3. Jak se změní povrchová energie při splynutí dvou kapek stejné počáteční teploty? Jak se to projeví, předpokládáme-li, že děj proběhne adiabaticky? Řešení: zmenší se povrchová energie, vzroste vnitřní energie Matematicky: E S S U 23 c 4r 4 mct R r 3 2 Nastane zvýšení teploty

12 ÚLOHA 4 ZE CVIČENÍ 6 Kapka rtuti vznikla slitím dvou kapek stejného průměru d = 1,0 mm a stejné počáteční teploty. Určete přírůstek teploty kapky, proběhne li děj adiabaticky. Hustota rtuti = 13,510 3 kg m 3, měrná tepelná kapacita rtuti c = 0,14 kj kg 1 K 1, kapilární konstanta * = 491 mj m 2. Řešte nejdříve obecně, pak pro zadané hodnoty. Využijte výsledků předcházejících úloh. Proveďte zkoušku jednotek. Řešení: dojde ke zmenšení povrchové energie 2 * 2 * 2 3 E 4R 24r d * ( E S = U = mct S 4 2) t E S mc * 2 * d 4 2 d V c 2 4 d c dc * Početně: t 0,32 mk t K m kg m J m 3 2 J kg 1 K 1

13 KULOVÝ TVAR KAPEK POKUS( VODA + LÍH + KAPKA OLEJE) Obrázky Větší kapky vody na listu Malá kapka rosy Kapka vody ve volném prostoru

14 POKUSY Drátěné modely Mýdlové bubliny: zaplnění povrchové vrstvy vody jinými molekulami adsorpce (saponát, mýdlo); molekuly vtahovány dovnitř kapaliny Zmenšení kapilární konstanty přidáním např. cukru, soli vytlačování mýdla na povrch vody (využití při vaření mýdla) Přírodní nebo chemicky upravené tuky působením NaOH nebo KOH (tzv. louhy) + zahříváním (80 o C až 100 o C) se vylučují na povrchu jako mýdlový klih vysolováním (NaCl) se rozruší mýdelné micely a mýdlo se vyloučí jako tzv. jádrové mýdlo Pak další úpravy + sušení atd

15 Mýdla jsou v podstatě hydratované sodné nebo draselné soli vyšších karboxylových kyselin. Molekuly těchto solí obsahují nerozvětvený řetězec 10 až 22 atomů uhlíku. V důsledku toho mají dvě části s velice rozdílnými fyzikálněchemickými vlastnostmi. Dlouhá alifatická část molekuly, tvořená uhlovodíkovým řetězcem methylenových skupin CH 2 a zakončená skupinou methylovou CH 3 je hydrofobní a nepolární; menší karboxylová skupina, tedy lipofobní část (buď neutrální COOH, nebo ve formě aniontu COO ), je hydrofilní a polární. V důsledku toho mohou tvořit propojovací můstek mezi částečkami hydrofobních látek (např. tuků a olejů) a hydrofilním prostředím, např. vodou, a tak vytvářet stabilní emulse nebo nepravé roztoky těchto látek ve vodě. Toto je základním mechanismem čisticího účinku mýdel.

16 Při rozpuštění mýdla ve vodě vzniká nepravý roztok, v němž molekuly mýdelných sloučenin vytvářejí shluky, zvané mýdlové micely, Při kontaktu s částečkou tuku micela pohltí tuk do svého nitra a víceméně ji celou obalí. Protože se nepolární části mýdlových molekul ponoří do tukového prostředí a jejich polární části stále ční do okolního prostředí, tuk se efektivně převede do roztoku. Tento proces, kdy jsou do micel mýdla (nebo obecněji tenzidu) včleňovány molekuly jiné látky (ať už se jedná o tuk, nečistoty, a jiné látky hydrofobního charakteru) nazýváme solubilizace.

17 POVRCHOVÁ SÍLA POVRCHOVÉ NAPĚTÍ Pokus s mýdlovou blánou na rámečku s pohyblivým ramenem Z pokusů vyplývá F l Definice povrchového napětí F l df dl

18 VZTAH MEZI KAPILÁRNÍ KONSTANTOU A POVRCHOVÝM NAPĚTÍM Při posunutí příčky o vzdálenost x musíme působit silou F = 2F (mýdlová blána má dva povrchy) Vykonaná práce: W = 2Fx = 2lx Zvýšení povrchové energie o E S = * 2S = * 2lx Porovnáním: = * (hledisko energetické hledisko silové) Jednotka povrchového napětí Nm 1 (= Jm 2 ) Interpretace: povrchové napětí se rovná podílu povrchové síly působící kolmo v povrchu kapaliny a délky okraje povrchové blány Příklady hodnot : voda 73 mnm 1, líh 22 mnm 1, rtuť 476 mnm 1, mýdlový roztok 40 mnm 1 (vše ve styku se vzduchem)

19 ZÁVISLOST POVRCHOVÉHO NAPĚTÍ NA TEPLOTĚ S rostoucí teplotou povrchové napětí klesá Pro vodu 20 o C 50 o C 80 o C 100 o C 73 mnm 1 68 mnm 1 63 mnm 1 59 mnm 1 Pokus s tkaninou v chladné a horké vodě Ohřívání vody na praní, mytí rukou mýdlem

20 POKUSY NA EXISTENCI POVRCHOVÉ SÍLY Rámeček s mydlinovou blánou + nit Pohyb střely ( loďky ) na hladině

21 ÚLOHA 5 ZE CVIČENÍ 6? = Nm 1, d = 0,126 m, m = kg ; F =? Voda přilne k vrchní straně víčka. Když se snažíme víčko z vody vytáhnout, musíme překonat tíhovou sílu a povrchovou sílu vodního sloupce, který táhneme za víčkem.

22 POKRAČ. ŘEŠENÍ ÚLOHY

23 ODKAPÁVÁNÍ KAPALINY Z TLUSTOSTĚNNÉ KAPILÁRY VNĚJŠÍHO POLOMĚRU R F F σdl 2 Rd 2R R d l 0 F G Podmínka udržení kapky: F F G

24 ÚLOHA 6 ZE CVIČENÍ 6 Vypočtěte maximální průměr ocelové jehly, která se ještě udrží na vodní hladině. Jehla je pokryta tenkým olejovým filtrem, aby ji voda nesmáčela. Řešení: podmínka F G povrchová síla F Jehla tvaru válce o poloměru r a výšky v Tíha válce F G = r 2 v Fe g Povrchová síla F = 2v Z podmínky řešení pak vyplývá r 2σ π g Fe Početně d r 2 3 π7, m 1,54 mm

25 ZAKŘIVENÍ POVRCHU KAPALINY U STĚNY NÁDOBY Z charakteru vzájemného působení mezi molekulami na rozhraní kapalina pevné těleso plyn vyplývají tyto možnosti výsledného působení: Výsledná síla F míří A) dovnitř kapaliny vypuklé zakřivení povrchu Stykový (krajní) úhel tupý Např. rtuť + sklo ( = 128 o ) Stejný úhel vznikne u kapky rtuti na vodorovném skle

26 ZAKŘIVENÍ POVRCHU KAPALINY U STĚNY NÁDOBY B) Výsledná síla F míří dovnitř kapaliny zakřivení povrchu duté Stykový (krajní) úhel ostrý Např. voda a sklo ( = 8 o ) Podobně u kapky na vodorovném skle

27 ZAKŘIVENÍ POVRCHU KAPALINY U STĚNY NÁDOBY, NA VODOROVNÉ PODLOŽCE C) Je-li = 0 o, kapalina dokonale smáčí stěny (v řezu hladina kapaliny u stěny část kružnice; kapka petroleje se rozteče po povrchu měděné desky) D) Pro = 90 o rovinná plocha E) Pro skutečné kapaliny je 0 o 90 o nebo Kapka: 90 o 180 o Kulový tvar kapky rtuti na skle, vodní kapky na voskové desce, kapičky mlhy; deformace tíhovou silou

28 TLAK POD ZAKŘIVENÝM POVRCHEM KAPALINY volný povrch rovina symetrie Uvažujeme molekulu A s její sférou molekulového působení ve stejné hloubce pod povrchem rovinným, vypuklým a dutým Vyšrafované části sféry představují část prostoru vyplněného molekulami kapaliny, jejichž vliv není vykompenzován molekulami plynu (vzduchu a syté páry, které jsou v prostoru stejného objemu nad hladinou kapaliny). V případě prostřední sféry je objem nevykompenzované části větší než u rovinného povrchu, v případě sféry vpravo je tomu naopak: Tomu odpovídá velikost výslednice sil na molekulu A.

29 TLAK POD ZAKŘIVENÝM POVRCHEM KAPALINY Závěr: V případě zakřiveného povrchu je jiné silové působení povrchové vrstvy než u povrchu rovinného: F 2 F 1 F 3 Vlivem zakřivení povrchu kapaliny vzniká v kapalině přídavný tlak - kapilární tlak p k Duté zakřivení vyvolá menší vnitřní tlak než rovinné, vypuklé zakřivení větší vnitřní tlak než rovinný povrch; (p i p k )

30 VÝPOČET KAPILÁRNÍHO TLAKU Využijeme podmínky dw = de S Pro kulovou kapku poloměru r: Objem V = (4/3)r 3 změna objemu dv = 4r 2 dr Povrch S = 4r 2 změna povrchu ds = 8r dr dw = p k dv, de S = ds p k 4r 2 dr = 8r dr 2σ Pro kulovou bublinu s dvěma povrchy Pro válcový povrch (např. rtuť nebo voda mezi dvěma deskami) Závěr: p k Kapilární tlak nepřímo úměrný poloměru zakřivení p k σ r r p k 4σ r

31 EXPERIMENT SE DVĚMA MÝDLOVÝMI BUBLINAMI

32 ÚLOHA 7 ZE CVIČENÍ 6 Určete kapilární tlak uvnitř kulové mýdlové bubliny o průměru d = 2,0 cm. Povrchové napětí roztoku mýdla ve styku se vzduchem je 40 mnm 1. Řešení: p k 4σ r 8σ d Početně p k Pa 16 Pa Kdyby se jednalo o vzduchovou bublinu ve vodě a bublina by měla poloměr 1,0 mm, pak p k 0,15 kpa; při poloměru 0,001 mm je pak p k 1, Pa (převyšuje vnější atmosférický tlak!)

33 KAPILARITA Úzká trubice malého vnitřního průměru (kapiláru) ponoříme do kapaliny v široké nádobě Nastává kapilární elevace (z latiny elevo = výše zvedám, capilus = vlas) nebo kapilární deprese (z lat. deprimo = stlačuji) Kapilarita je důsledkem existence kapilárního tlaku. Těsně pod dutým povrchem je vnitřní tlak menší než pod rov. povrchem v okolí kapiláry. Proto kapalina vystoupí výše v kapiláře, aby hydrostatický tlak vyrovnal rozdíl vnitřních tlaků. Opačně u kapilární deprese

34 VÝPOČET VÝŠKY PŘI KAPILÁRNÍ ELEVACI (DEPRESI) Elevace r R S h A B C Bilance tlaků na hladině ABC: p a + p i (bod A) p a + p i 2σ/r + hg (bod B) Z rovnosti tlaků vyplývá h 2σ rg Protože r = R/cos, je h 2σ cos Rg nebo pro 0 o h 2σ Rg

35 ÚLOHA 8 ZE CVIČENÍ 6 Do vody jsou svisle zasunuty dvě skleněné kapiláry s poloměry 1,0 mm a 1,5 mm. Vypočtěte povrchové napětí vody, je-li rozdíl výšek vodních hladin při kapilární elevaci v obou kapilárách 4,9 mm. Předpokládejte, že voda dokonale smáčí stěny kapilár. Velikost tíhového zrychlení volte 9,81 ms 2. Řešení: Výška vody v kapiláře při kapilární elevaci je určena vztahem 2 h Rg Pro rozdíl výšek vodních hladin v obou trubicích proto platí h h 1 h 2 2σ g 1 R 1 1 R 2

36 POKRAČ. ŘEŠENÍ Odtud pro povrchové napětí dostaneme vztah hgr1 R2 2( R2 R1 ) Zkouška jednotek mkg m 3 ms m 1 Nm 2 mm Početně σ 72 mnm 1

37 ÚLOHA 9 - NENÍ V TEXTU CVIČENÍ Kapilára má vnitřní poloměr 0,10 mm. Vypočítejte: a) Jak vysoko v ní stoupne voda, když její konec ponoříme do vody? (g = 9,81 ms 2 ) b) Jak velký hydrostatický tlak vytváří tento sloupec vody? c) Jak se změní výsledek, jestliže použijeme kapiláru s dvojnásobným poloměrem? d) Jak by se změnil výsledek s původní kapilárou, kdybychom pokus konali na Měsíci? e) Jak by probíhal pokus v družici, která se nachází v beztížném stavu?

38 VÝSLEDKY ÚLOHY 9 Výška vody v kapiláře je nepřímo úměrná poloměru kapiláry, proto v kapiláře s dvojnásobným poloměrem bude dosahovat pouze do poloviční výšky. Na Měsíci je šestkrát menší gravitační zrychlení. Výška vody v kapiláře je nepřímo úměrná tíhovému zrychlení, a proto by výška vody byla šestkrát větší. V beztížném stavu by na vodu nepůsobila žádná tíhová síla, a proto by voda díky smáčivosti dosáhla vrcholu libovolně dlouhé kapiláry.

39 PODMÍNKA VARU KAPALINY ROZBOR Z HLEDISKA KINETICKÉ TEORIE LÁTEK Při varu kapaliny se uvnitř kapaliny vytvářejí bublinky syté páry, které postupně zvětšují svůj objem a vystupují k povrchu kapaliny. Bublinky syté páry vznikají v místech, ve kterých jsou v kapalině mikroskopické bubliny pohlceného vzduchu. Tlaková bilance Uvnitř bubliny p v + p s (t) Vně bubliny p o + p h + p k Zanedbáme p v proti p s (t) Zanedbáme p h + p k v porovnání s vnějším tlakem p o Potom podmínka varu: p s (t) p o Var nastává při teplotě, při které je tlak syté páry kapaliny přibližně roven vnějšímu tlaku nad volným povrchem kapaliny.
