2 Poznámky a omezení vlastnických práv Tento software a související dokumentace je majetkem společnosti Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Siemens a logo společnosti Siemens jsou registrovanými obchodními známkami společnosti Siemens AG. Solid Edge je obchodní známkou nebo registrovanou obchodní známkou společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích zástupců ve Spojených státech a dalších zemích. Všechny ostatní obchodní známky, registrované obchodní známky nebo známky služeb náleží příslušným vlastníkům. 2 Rendrování sestav spse01692

3 Obsah Poznámky a omezení vlastnických práv Úvod Přehled kurzu Rendrování Práce s pokročilým rendrováním Příkaz Perspektiva Příkaz Rendrovat oblast Příkaz Scéna Cvičení: Rendrování sestavy Activity: Rendrování Krok Krok Krok Krok Krok Souhrn cvičení Přehled lekce Souhrn lekce spse01692 Rendrování sestav 3

4

5 Lekce 1 Úvod Vítejte v kurzu samostudia Solid Edge. Tento kurz je navržen tak, aby vás naučil používat Solid Edge. Kurz je pojat jako samostudium a obsahuje postupy a příklady aktivit, které slouží k procvičení postupů. Kurzy samostudia Solid Edge spse01424 Práce se Solid Edge Embedded Client spse01510 Tvorba skic spse01515 Tvorba základních prvků spse01520 Přesouvání a otáčení ploch spse01525 Práce s vazbami ploch spse01530 Tvorba prvků zakončení spse01535 Tvorba procedurálních prvků spse01536 Modelování synchronních a sekvenčních prvků spse01537 Modelování více těles spse01540 Modelování sestav spse01545 Výkresy spse01546 Návrh plechových součástí spse01550 Procvičování dovedností s projekty spse01560 Plošné modelování spse01610 Konstrukce rámů Solid Edge spse01640 Tvorba pole v prostředí sestavy spse01645 Systémové knihovny sestavy spse01650 Práce s velkými sestavami spse01655 Správa dokumentace spse01660 Výpisy sestavy spse01692 Rendrování sestav 1-1

6 Lekce 1 Úvod spse01665 Nahrazování součástí sestavy spse01670 Modelování v kontextu sestavy spse01675 Prvky sestavy spse01680 Kontrola sestavy spse01685 Alternativní sestavy spse01686 Upravitelné součásti a sestavy spse01690 Virtuální komponenty sestavy spse01691 Rozpady sestav spse01692 Rendrování sestav spse01693 Animování sestav spse01695 Konstrukce potrubí spse01696 Tvorba kabeláže pomocí nástroje Konstrukce kabeláže spse01697 Práce s nailboardy spse01698 Používání vazby vačky Zahájení práce se cvičením Toto samostudium začíná tam, kde končí cvičení. Cvičení představují nejrychlejší způsob, jak se seznámit se základy používání Solid Edge. Pokud nemáte se Solid Edge žádné zkušenosti, začněte cvičeními a před zahájením samostudia se seznamte se základy modelování a úpravy součástí. Podporované prohlížeče Windows: o Internet Explorer 8 nebo 9 o Firefox 12 nebo novější UNIX/Linux o Firefox 9.x nebo novější* Mac: Safari 5.x nebo novější Vyhledávání vyžaduje doplněk Java. Vyhledávání vyžaduje verzi nebo novější doplňku Java nainstalovaného v prohlížeči. Doplněk je dostupný (zdarma) v prostředí Java Runtime Environment (JRE) 6.0. Pokud potřebujete nainstalovat prostředí JRE nebo ekvivalentní prostředí Java, navštivte stránku pro stažení prostředí Java na adrese Rendrování sestav spse01692

7 Úvod Videa a simulace vyžadují aplikaci Adobe Flash Player. Pro sledování videí a simulací je nutné mít v prohlížeči nainstalovánu aplikaci Adobe Flash Player verze 10 nebo novější. Aplikaci Flash Player lze zdarma stáhnout na adrese Adobe Acrobat Reader Některé části nápovědy mohou být dodány ve formátu PDF, který vyžaduje aplikaci Adobe Acrobat Reader 7.0 nebo novější. Tuto aplikaci lze zdarma stáhnout na adrese Internet Explorer Caveats Zobrazení kompatibilní s IE 9 Soubory HTML jsou plně podporovány při spuštění s protokolem nebo protokolem file:///. Pokud však soubory zobrazujete z místní instalace, např. D://, bude možná nutné zapnout kompatibilní zobrazení. V IE 9 proveďte následující kroky: 1. Vyberte příkaz Nástroje/Nastavení kompatibilního zobrazení. 2. V dialogovém okně Nastavení kompatibilního zobrazení zaškrtněte políčko Zobrazit všechny weby v kompatibilním zobrazení. *Firefox Caveats Uživatelům prohlížeče Firefox se doporučuje provést aktualizaci na nejnovější verzi kvůli bezpečnostním problémům s doplňkem Java. Kvůli těmto problémům se nedoporučuje používat starší verze prohlížeče Firefox. Viz: Většina zákazníků instaluje a spouští naše soubory pomocí protokolu který je plně podporován. Prohlížeč Firefox však obsahuje výchozí bezpečnostní nastavení, které nápovědě zabraňuje ve správném spuštění z cesty UNC (file:///). Toto nastavení změníte úpravou hodnoty security.fileuri.strict_origin_policy: o Do adresního řádku zadejte about:config. o o Do pole Hledat zadejte security.fileuri. Pokud má možnost security.fileuri.strict_origin_policy hodnotu true, nastavte ji na false. (Hodnotu je možné změnit dvojitým kliknutím.) Restartujte prohlížeč. spse01692 Rendrování sestav 1-3

8

9 Lekce 2 Přehled kurzu Přehled kurzu Modul Vizualizace a prezentace v prostředí sestavy Solid Edge představuje nástroj ke tvorbě různých typů prezentací sestav Solid Edge. Rozložení a sestava umožňuje ovládat pohyb, pořadí a seskupení součástí a podsestav. Rendrování pohledu umožňuje definovat textury, osvětlení, stíny, pozadí a další vlastnosti a vytvořit tak obrázky ve stylu prezentace. Pohony používají přesun na podkótované součásti v sestavě, které je možné animovat. Pomocí animace je možné kombinovat dříve vytvořené posloupnosti rozložení a vlastní pohyb kamery a vytvořit tak animaci. Pomocí rendrování každého snímku animace je možné vytvořit animace v prezentační kvalitě. Po dokončení tohoto cvičení v tomto kurzu budete moci: Přiřadit vlastnosti materiálu a textury k součástem a podsestavám. Nastavením vlastností zobrazení změnit osvětlení, pozadí, stíny, odrazy, lomy a perspektivy. Úpravou vlastností materiálu vytvořit v konečném rendrování různé výsledky. spse01692 Rendrování sestav 2-1

10

11 Lekce 3 Rendrování V sestavě Solid Edge je k dispozici omezené rendrování pomocí stejných nastavení jako v příkazu Zobrazit. Pokročilé rendrování v sestavě je popsáno zde a dostupné v prostředí Vizualizace a prezentace. spse01692 Rendrování sestav 3-1

12

13 Lekce 4 Práce s pokročilým rendrováním Pokročilé rendrování v Solid Edge rozšiřuje prostředí Vizualizace a prezentace. Tyto funkce mohou zvýšit kvalitu obrázků používaných v různých dokumentech, například prezentacích pro zákazníka nebo marketingové literatuře. Pomocí pokročilého rendrování můžete použít jediný styl pohledu nazvaný pohled prezentace, který obsahuje všechna nastavení rendrování. K dispozici je knihovna vizualizace, která nabízí předdefinované objekty, například materiály, pozadí, režimy rendrování a studiové osvětlení. Knihovnu lze přizpůsobit pomocí uživatelských nastavení, ale není možné upravit nebo smazat obsah původní knihovny. To zajišťuje ochranu původních dat uložených v knihovně. Všechna uživatelská nastavení přidaná do knihovny jsou uložená v samostatném souboru. Knihoven můžete mít více. Pokročilé rendrování používá k manipulaci s pohledem zobrazování v Solid Edge. Podporuje viditelnost součásti a rendruje jen to, co je na obrazovce. Při práci s pokročilým rendrováním můžete použít příkaz Zaostřit, pomocí kterého se grafika zostří a vyčistí. Zaostření zobrazení modelu zlepšuje kvalitu rendrování. spse01692 Rendrování sestav 4-1

14 Lekce 4 Práce s pokročilým rendrováním Podporované objekty pokročilého rendrování Pokročilé rendrování nabízí podporu rendrování pro následující položky: Pozadí Popředí Materiály Prostředí Studiové osvětlení Režim rendrování Scenérie Schémata Aktivace pokročilého rendrování Pokud vlastníte licenci Solid Edge Classic, pokročilé rendrování se aktivuje automaticky při kliknutí na tlačítka Scéna a Rendrovat oblast. Kliknutím na tyto příkazy se do stromu modelu automaticky přidají dvě nové karty. Karta Aktivní prvky zobrazuje název aktivní sestavy spolu se stromovou strukturou, která zobrazuje objekty použité v sestavě. Kliknutím pravým tlačítkem na objekt zobrazíte místní nabídku, pomocí které můžete provádět tyto úkony: o Upravit vlastnosti objektu a použít jej jako předlohu k tvorbě nového objektu. o o o Odpojit (odebrat) materiál použitý na model. Vyjmout, kopírovat a vkládat objekty. Přejmenovat vytvořený objekt. Karta Knihovna vizualizace zobrazuje seznam složek obsahujících předdefinované objekty, například pozadí, popředí a materiály. Kliknutím pravým tlačítkem na objekt zobrazíte místní nabídku, pomocí které můžete provádět tyto úkony: o Vytvořit novou složku archivu nebo objekt pokročilého rendrování. o o o Použít objekt na model. Vyjmout, kopírovat a vkládat objekty. Přejmenovat vytvořený objekt. o Panel nástrojů na kartě Knihovna vizualizace obsahuje příkazy, které slouží k tvorbě, ukládání, otevírání, zavírání a importu vlastních objektů v uživatelsky definovaných složkách. 4-2 Rendrování sestav spse01692

15 Práce s pokročilým rendrováním Materiály, barvy, pozadí, světla nebo scény, které chcete přizpůsobit, je nutné nejprve použít v sestavě a potom upravit na kartě Aktivní prvky. Po dokončení úprav parametrů objektu jej zkopírujete z karty Aktivní prvky do uživatelsky definovaného archivu na kartě Knihovna vizualizace ve stromu modelu. Úprava objektů pokročilého rendrování Pomocí dialogového okna Editor prvku pro můžete upravovat nastavení objektů pokročilého rendrování. Chcete-li toto dialogové okno zobrazit, klikněte ve stromu modelu na kartu Aktivní prvky. Klikněte pravým tlačítkem na objekt, který chcete upravit. Chcete-li změnit například materiály použité k rendrování, klikněte pravým tlačítkem na jeden z materiálů. V místní nabídce klikněte na příkaz Upravit definici. Možnosti v dialogovém okně se změní podle zvoleného shaderu. Shader je navržen tak, aby imitoval realistický vzhled objektů, například materiál, osvětlení a rendrování. Všechny komponenty pokročilého rendrování používají shader a každý shader obsahuje mnoho možností, které umožňují ovládat vzhled i dojem z rendrování. Použití objektů pokročilého rendrování Prvek pokročilého rendrování lze použít dvěma způsoby. Objekt můžete vybrat v knihovně na kartě Knihovna vizualizace a přetáhnout jej na model do grafického okna. Je také možné vybrat v grafickém okně součást modelu, kliknout pravým tlačítkem na objekt na kartě Knihovna vizualizace a v místní nabídce kliknout na příkaz Použít na vybrané. Po použití objektu můžete pomocí příkazu Scéna nebo Rendrovat oblast provést rendrování modelu a zjistit, jak se na něm změna projeví. Uložení obrázků pokročilého rendrování K uložení obrázku pokročilého rendrování můžete použít příkaz Uložit jako. Pravidla pro ukládání obrázků pokročilého rendrování Při ukládání obrázků se držte následujících pokynů. Chcete-li vypočítat paměťové požadavky obrázku, vynásobte velikost obrázku (v pixelech) *4 (Truecolor). Například u obrázku s rozměry 500 x 500 pixelů jsou paměťové požadavky 10 MB (500 x 500 x 4). Chcete-li vypočítat velikost souboru obrázku, vynásobte velikost obrázku *3 (Truecolor). V okně Možnosti obrázku nastavte alternativní styl pohledu na styl prezentačního pohledu. Pozadí Pozadí je oblast obrazovky za modelem. Zobrazuje se na plochách, které odrážejí světlo, což může ovlivnit vzhled modelu a obohatit obrázek o další informace. spse01692 Rendrování sestav 4-3

16 Lekce 4 Práce s pokročilým rendrováním Poznámka Pozadí pokročilého rendrování přebírá pozadí z prostředí sestavy. Pokročilé rendrování podporuje kromě dalších následující shadery pozadí. Přechod Plynulý lineární přechod z jedné barvy do jiné. Jinými slovy se jedná a postupnou změnu barvy pozadí směrem shora dolů. Obrázek Prosté Žádný 4-4 Rendrování sestav spse01692

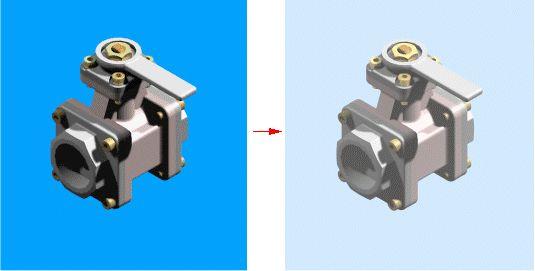

17 Práce s pokročilým rendrováním Další informace o zvětšení obrázku pozadí tak, aby vyplnil okno, naleznete v tématu Nastavení obrázku pozadí v prostředí Vizualizace a prezentace. Popředí Popředí umožňuje přidat různé atmosférické efekty, například mlhu. Popředí lze přidat z knihovny nebo upravit nastavení pohledu přímo. Poznámka Popředí pokročilém rendrování nepřebírají žádná nastavení ze sestavy. Pokročilé rendrování podporuje kromě dalších následující shadery popředí. Hloubka ostrosti Možnost Hloubka ostrosti utlumí obrázek na určitou barvu, aby se projevila hloubka obrázku. spse01692 Rendrování sestav 4-5

18 Lekce 4 Práce s pokročilým rendrováním Mlha Žádná Materiály Pokročilé rendrování obsahuje širokou škálu materiálu simulujících například dřevo, plast, mramor a kov. Podporuje také pokročilé efekty texturních map a map nerovností. Definice materiálu se přebírá z definice stylu v sestavě. Pokud byla součást v prostředí sestavy například zelená, použije se při pokročilém rendrování implicitně 4-6 Rendrování sestav spse01692

19 Práce s pokročilým rendrováním zelený materiál. Materiály použité na model u pokročilého rendrování jsou dostupné pouze pomocí příkazů Scéna a Rendrovat oblast v prostředí Vizualizace a prezentace. Pokud na zelenou součást použijete například červený materiál, zůstane tato součást zelená, dokud nepoužijete tyto příkazy. Materiál lze použít na jeden nebo více výskytů součásti. Předpokládejte například, že máte několik součástí s definovaným modrým materiálem. Pokud definici tohoto materiálu změníte na tmavě modrou, změní se všechny modré součásti. Pokročilé rendrování podporuje několik vlastností a umožňuje nastavit následující možnosti: Barva Odrazivost Průhlednost Nerovnosti Skládání textury Při práci v prostředí Vizualizace a prezentace je možné upravit existující materiály a vytvořit tak různé barvy a vlastnosti. Potom můžete pro upravené objekty vytvořit nový archiv (soubor.lwa), aby je bylo možné kdykoliv použít v různých projektech. Barva Barvy lze určit jako obyčejné barvy, vzory, například dřevo, žula a mramor, nebo textury pomocí rastrových obrázků. Nastavení barvy podporují určité shadery, například rovnoměrnost, dřevo, mramor nebo obrázek. Odrazivost Vlastnosti odrazivosti ovlivňují to, jak materiál reaguje na světlo. Pomocí těchto vlastností je možné přidat různé efekty, například: Zrcadlový odraz Plastový odraz spse01692 Rendrování sestav 4-7

20 Lekce 4 Práce s pokročilým rendrováním Skelný odraz Kovový odraz Nastavení odrazivosti podporují shadery, například 2D chrom, vodič, sklo, matnost, kov a zrcadlo. Nejběžnější možnosti těchto shaderů jsou: o Koeficient odrazu Koeficient odrazu určuje množství světla odraženého od trojúhelníku v místě, kde se jeho normála shoduje s vektorem světla. Při použití nízkého koeficientu odrazu vypadá modrý plast matně, 4-8 Rendrování sestav spse01692

21 Práce s pokročilým rendrováním oproti vysokému koeficientu odrazu, kdy je výsledek lesklejší, téměř zrcadlový. o Koeficient rozptylu Koeficient rozptylu udává množství světla odraženého od trojúhelníku v místech, kde je světlo odchýleno přibližně o 45 stupňů od světelného paprsku. Nízký koeficient rozptylu vytváří tmavší obraz, spse01692 Rendrování sestav 4-9

22 Lekce 4 Práce s pokročilým rendrováním na rozdíl od vysokého koeficientu rozptylu. o Průhlednost Koeficient zrcadlení Průhlednost je rozsah překrytí barevným filtrem simulující sklo nebo některé plastové materiály. Hodnota je v rozsahu od 0 pro průhlednou do 1 pro zcela neprůhlednou. Nastavení průhlednosti podporují shadery, například žádný, záře, obyčejný a obrázek. Na model lze použít jednoduchou průhlednost 4-10 Rendrování sestav spse01692

23 Práce s pokročilým rendrováním nebo ji kombinovat s vlastnostmi jako odrazivost, čímž vytvoříte mnohem realističtější obrázky. Nerovnosti Nerovnosti na plochách určují deformace plochy pomocí různých efektů, například drsnosti povrchu, vzorů jako kůže a důlky, nebo podlahové desky. Nastavení nerovností podporují některé shadery, například žádný, litina, kůže, hrubost. Některé typy shaderů simulují materiály s otisknutým vzorem. Nejběžnějšími těmito shadery jsou: Podlahová plechová součást Možnost Podlahová plechová součást imituje vzor protiskluzové podlahy. Mívá také často kosočtverečný vzor; tento materiál se často používá na venkovních schodech. spse01692 Rendrování sestav 4-11

24 Lekce 4 Práce s pokročilým rendrováním Rýhy Možnost Rýhy imituje rukojeť a většinou se používá v místech, kde se uchopuje například vzpěračská činka. Důlky Možnost Důlky simuluje protiskluzový vzor ve tvaru bublinek. Mívá také často kosočtverečný vzor; tento materiál se často používá na venkovních schodech Rendrování sestav spse01692

25 Práce s pokročilým rendrováním Kůže Možnost Kůže imituje kůži a používá se většinou pro těla fotoaparátů, židle nebo povrch stolů. Nastavení nerovností lze použít k určení mapy nerovnosti pomocí rastrových obrázků. Směr zdroje světla určuje povrch plochy rendrování. Světlejší oblasti se rendrují jako zvýšené části plochy a tmavé oblasti jako snížené části plochy. Mezi světlými a tmavými oblastmi se provádí přechodové rendrování. spse01692 Rendrování sestav 4-13

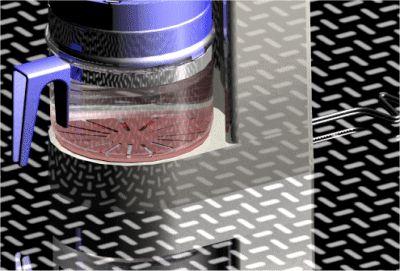

26 Lekce 4 Práce s pokročilým rendrováním Pomocí texturních map můžete určit, jak se textura promítne na plochu. Studiové osvětlení Studiové osvětlení ovládá všechna světla použitá v modelu na nejvyšší úrovni. Nabízí rychlý a jednoduchý způsob změny celého světelného schématu. Změnit můžete například tyto objekty: Stíny Intenzita Typ stínování Stíny mohou být měkké nebo tvrdé. Měkké stíny jsou rovnoměrně rozptýlené a vytvářejí realističtější efekt. Tvrdé stíny mohou být zabarvené a používají se například u barevného skla. Rozlišení stínování 4-14 Rendrování sestav spse01692

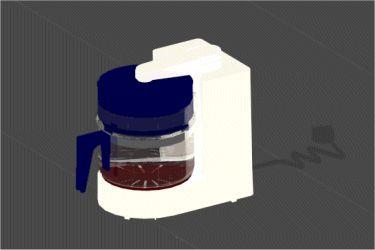

27 Práce s pokročilým rendrováním Každé světlo má vlastní sadu atributů, například typ a barvu. Tyto atributy jsou definované shaderem světla. Zdroje světla lze rychle zapnout nebo vypnout zaškrtnutím nebo zrušením zaškrtnutí políčka zobrazeného vedle každého světla ve větvi Studiové osvětlení ve stromu Aktivní prvky v navigačním panelu. Osvětlení je při rendrování velmi důležité, protože znázorňuje hloubku scény a u lesklých povrchů vytváří odlesky. Osvětlení podporují následující shadery: Okolní světlo Bodové světlo Reflektor Vzdálené světlo Slunce Obloha Další Tyto shadery obsahují možnosti ovlivňující světlo. Nejběžnější možnosti jsou například barva, intenzita a umístění. Okolní světlo osvětluje všechny plochy bez ohledu na jejich orientaci. Toto světlo se používá při osvětlení scény, která není osvětlená žádnými jinými zdroji světla. Bodové světlo vyzařuje rovnoměrně ve všech směrech z bodu určeného souřadnicemi X, Y a Z. Tento typ světla se používá při osvětlování uzavřených prostorů nebo simulaci efektu žárovky. spse01692 Rendrování sestav 4-15

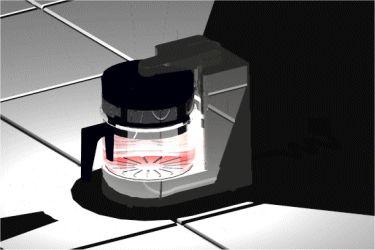

28 Lekce 4 Práce s pokročilým rendrováním Reflektor vyzařuje z jednoho bodu do prostoru ohraničeného kuželem. Počáteční a koncové pozice světla jsou určeny souřadnicemi X,Y a Z. Tento typ světla se používá pro zdůraznění modelu nebo jeho části. Vzdálené světlo vyzařuje světlo rovnoběžně se spojnicí s určitým bodem, protože jeho zdroj je velmi daleko. Solid Edge používá vzdálená světla jako obecné osvětlení Rendrování sestav spse01692

29 Práce s pokročilým rendrováním Další informace o použití ovládacích prvků k osvětlení naleznete v tématu Úprava vlastností osvětlení v rámci pokročilého rendrování. Režim rendrování Pokročilé rendrování nabízí nastavení rendrování, které umožňuje ovládat různé vlastnosti, například odrazy a množství světla odraženého mezi objekty. Pokročilé rendrování nepřebírá nastavení rendrování z prostředí sestavy. Změny provedené v nastavení rendrování v pokročilém rendrování nezmění sestavu. Pokročilé rendrování podporuje dvě třídy rendrování: Fotorealistické Umělecké Všechny režimy rendrování používají k vytváření speciálních efektů shaderů a každý shader nabízí řadu možností. Dostupné možnosti se liší podle vybraného shaderu. Fotorealistické rendrování podporuje Raytraced stínování, které se používá při zobrazení odrazů a lomů. Fotorealistické rendrování podporuje různé možnosti shaderů, například vyhlazení, průhlednost a odrazy. Raytraced stínování vykresluje cestu imaginárních paprsků z oka pozorovatele skrz pixel na obrazovce zpět k 3D prostředí. Tyto paprsky se sledují při odrazech od objektů směrem ke zdroji světla. Vyhlazení je metoda používaná ke zobrazení objektů na zařízeních s nízkým rozlišením, aby vypadaly hladší. Úroveň vyhlazení je možné nastavit. Čím vyšší úroveň vyhlazení je použita, tím hladší bude zobrazení, ale tím déle bude také trvat zpracování. Pomocí různých uměleckých režimů rendrování můžete zajistit, aby 3D model vypadal například jako ruční kresba, malba nebo mozaika. spse01692 Rendrování sestav 4-17

30 Lekce 4 Práce s pokročilým rendrováním Scenérie Scenérie umožňují vylepšit rendrování přidáním různých efektů, například dlaždicové podlahy nebo vody. Pokročilé rendrování podporuje následující typy scén. Kruhové základny Panorama Místnosti Čtvercové základny Žádná 4-18 Rendrování sestav spse01692

31 Práce s pokročilým rendrováním Schémata Schémata umožňují vylepšit rendrování přidáním obrázků pozadí a nastavení osvětlení uvedených níže: 2D schémata (HDR) s 2d pozadími a osvětlením. 3D schémata (HDR) s 360 pozadími a osvětlením. 3D schémata se otáčejí vzhledem k pohledu. Poznámka Tyto 3D scény se nezobrazují během otáčení v reálném čase. Scénu bude pro její zobrazení třeba znovu překreslit. K dispozici jsou čtyři úrovně kvality. Jsou to následující: o Vysoká kvalita HDR o o o Střední kvalita HDR Nízká kvalita HDR Zatemnění okolím (AO) Schémata: o Schémata interiéru o o o o o Schémata exteriéru Studiové osvětlení 2D abstraktní pozadí a odrazy 2D pozadí exteriéru 2D pozadí interiéru Příklady: spse01692 Rendrování sestav 4-19

32 Lekce 4 Práce s pokročilým rendrováním 4-20 Rendrování sestav spse01692

33 Práce s pokročilým rendrováním Poznámka Digitální obrázky pozadí mohou být nahrazeny úpravou definice schématu na kartě Aktivní prvky ve stromu modelu. spse01692 Rendrování sestav 4-21

34

35 Lekce 5 Příkaz Perspektiva Z pohledu aktivního okna odebere perspektivu (B) nebo ji použije (A). Pomocí tohoto příkazu můžete rychle přidat nebo odstranit předefinování perspektivy, ale nelze jeho pomocí změnit úhel perspektivy. spse01692 Rendrování sestav 5-1

36

37 Lekce 6 Příkaz Rendrovat oblast Rendruje ohraničenou oblast. Podle typu licence Solid Edge můžete mít v prostředí Vizualizace a prezentace v prostředí sestavy k dispozici možnosti pokročilého rendrování. Například v případě, že máte licenci Solid Edge Classic, je pokročilé rendrování k dispozici. Pokud máte licenci Foundation, není pokročilé rendrování dostupné. spse01692 Rendrování sestav 6-1

38

39 Lekce 7 Příkaz Scéna Rendruje aktivní okno. Podle typu licence Solid Edge můžete mít v prostředí Vizualizace a prezentace v prostředí sestavy k dispozici možnosti pokročilého rendrování. Například v případě, že máte licenci Solid Edge Classic, je pokročilé rendrování k dispozici. V případě, že máte licenci Foundation, není pokročilé rendrování dostupné. spse01692 Rendrování sestav 7-1

40

41 Lekce 8 Cvičení: Rendrování sestavy spse01692 Rendrování sestav 8-1

42 Lekce 8 Cvičení: Rendrování sestavy Activity: Rendrování Budete pracovat v sestavě s názvem render.asm. V tomto cvičení provedete následující úkony: Nastavením parametrů pro změnu pozadí, popředí, zdrojů světla a perspektiv budete řídit zobrazení sestavy Solid Edge. V modulu Vizualizace a prezentace a sestavě Solid Edge přiřadíte materiály a vlastnosti rendrování. Upravíte parametry přiřazené z Knihovny vizualizace a lépe nastavíte zobrazení obrázku rendrované scény. 8-2 Rendrování sestav spse01692

43 Cvičení: Rendrování sestavy Pomocí nástrojů rendrování v modulu Vizualizace a prezentace vytvoříte obrázky sestavy Solid Edge v prezentační kvalitě. spse01692 Rendrování sestav 8-3

44 Lekce 8 Cvičení: Rendrování sestavy Krok 1 V následujícím postupu budete pracovat v rámci dokumentu sestavy render.asm. Před spuštěním modulu Vizualizace a prezentace přiřadíte vlastnosti některým součástem a změníte parametry zobrazení v prostředí sestavy Solid Edge. Tato nastavení se přenesou do modulu Vizualizace a prezentace a budou zde dostupná, dokud je v tomto modulu nepřepíšete jinými parametry. Pomocí stylu plochy přiřadíte k ploše skla průhlednost. Otevřete sestavu render.asm a aktivujte všechny součásti v sestavě. 8-4 Rendrování sestav spse01692

45 Cvičení: Rendrování sestavy Ve stromu sestavy klikněte pravým tlačítkem na položku housing.asm a poté klikněte na příkaz Upravit. Ve stromu sestavy klikněte pravým tlačítkem na položku glass.par a poté klikněte na příkaz Upravit. Na pásu karet vyberte kartu Zobrazit fi skupinu Styl fi příkaz Barvení součásti. Na panelu příkazu Barvení součásti nastavte Styl na White (glass) a metodu výběru na Libovolný. V grafickém okně nastavte styl plochy výběrem vysunutí rotací. Na panelu příkazu klikněte na tlačítko Zavřít. Kliknutím na tlačítko Zavřít a návrat na pásu karet se vraťte do sestavy housing.asm. Kliknutím na tlačítko Zavřít a návrat na pásu karet se vraťte do sestavy render.asm. spse01692 Rendrování sestav 8-5

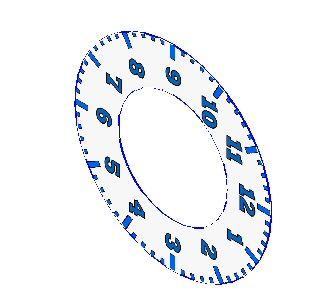

46 Lekce 8 Cvičení: Rendrování sestavy Krok 2 Čísla plochy hodin jsou vytvořena a uložena do obrázku ve formátu TIFF. Nyní tento obrázek přiřadíte k ploše hodin jako texturu. To můžete provést vytvořením nového stylu plochy podle vlastností existujícího stylu plochy. Poté styl plochy upravíte přiřazením obrázku TIFF jako textury a jeho správnou orientací. Na pásu karet vyberte kartu Zobrazit fi skupinu Styl fi příkaz Správce barev. Zkontrolujte, že jsou používány jednotlivé styly součástí a že se zobrazují barvy ploch součástí. Textury přiřazené plochám nebudou zobrazeny, pokud plochy nejsou nastaveny. Ve stromu sestavy klikněte pravým tlačítkem na položku SE_face.par a poté klikněte na příkaz Upravit. Jestliže je sestava viditelná, vypněte zobrazení sestavy pomocí příkazu na pásu karet na kartě Zobrazení fi skupina Zobrazit fi Skrýt předchozí úroveň. Vyberte kartu Zobrazení fi skupinu Styl fi Předefinovat pohled. Jako režim rendrování nastavte možnost Stínování s hranami. Zapněte textury a odrazy a klikněte na tlačítko OK. Vyberte kartu Zobrazení fi skupinu Styl fi Styly. 8-6 Rendrování sestav spse01692

47 Cvičení: Rendrování sestavy Jako typ stylu nastavte možnost Styly ploch. V seznamu Styly vyberte Bílé sklo. Klikněte na příkaz Nový. Do pole Název napište Clockface, ale nestiskněte klávesu Enter. Poznámka Stisknutím klávesy Enter se vytvoří nový styl Ciferník a vrátíte se do nabídky Styly ploch. Chcete-li provést další změny stylu Ciferník, je nutné vybrat položku Ciferník a kliknout na tlačítko Upravit. Klikněte na kartu Textura. Vyhledejte soubor textury clockface.tif a klikněte na tlačítko Otevřít. Klikněte na kartu Vzhled. Nastavte hodnoty podle obrázku. Klikněte na tlačítko OK a na tlačítko Použít. Lesklost: 0,25 Odrazivost: 0,20 Neprůhlednost: 1,0 Poznámka Jestliže styl plochy vytvoříte jako šablonu, bude dostupná pro příští geometrie vytvořené s touto šablonou. Na pásu karet vyberte kartu Zobrazit fi skupinu Styl fi příkaz Barvení součásti. V seznamu Styl vyberte položku Clockface a v seznamu Vybrat položku Plocha. Vyberte přední plochu hodin a na panelu příkazu klikněte na tlačítko Zavřít. spse01692 Rendrování sestav 8-7

48 Lekce 8 Cvičení: Rendrování sestavy 8-8 Rendrování sestav spse01692

49 Cvičení: Rendrování sestavy Poznámka Úpravou stylu Clockface opravíte problémy s texturou. Vyberte kartu Zobrazení fi skupinu Styl fi Styly. Vyberte možnost Styl ploch. Vyberte položku Clockface a klikněte na tlačítko Upravit. Klikněte na kartu Textura a upravte úhel otočení na hodnotu 270 tak, aby byla orientace plochy hodin správná. Klikněte na tlačítko Použít a poté na tlačítko OK. Kliknutím na tlačítko Zavřít zavřete dialogové okno Styl. spse01692 Rendrování sestav 8-9

50 Lekce 8 Cvičení: Rendrování sestavy Znovu zobrazte sestavu výběrem karty Zobrazení fi Zobrazit fi Skrýt předchozí úroveň Rendrování sestav spse01692

51 Cvičení: Rendrování sestavy Kliknutím na tlačítko Zavřít a návrat na pásu karet se vraťte do sestavy render.asm. Uložte sestavu. spse01692 Rendrování sestav 8-11

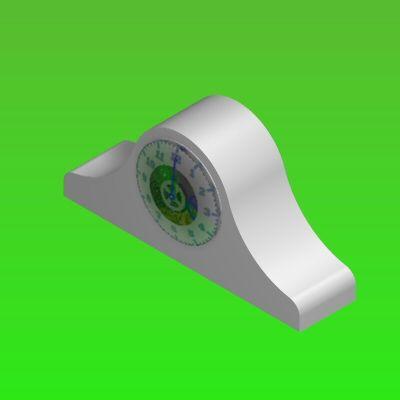

52 Lekce 8 Cvičení: Rendrování sestavy Krok 3 Nyní se spustí aplikace Vizualizace a prezentace, ve které pomocí nastavení vytvoříte požadované rendrované obrázky. Vyberte kartu Nástroje fi skupinu Prostředí fi VP. Vyberte kartu Domů fi skupinu Rendrovat fi Nastavení rendrování. V dialogovém okně Nastavení rendrování zapněte všechny Možnosti automatického rendrování a možnost Použít progresivní rendrování a klikněte na tlačítko OK. Ve stromu modelu klikněte na kartu Aktivní prvky. Poznámka Karta Entity relace ve stromu modelu obsahuje nastavení rendrování a dosud definované parametry. Tyto parametry a hodnoty je možné upravit. Z Knihovny vizualizace přidáte nové hodnoty. Hodnoty v Knihovně vizualizace nelze změnit, ale po použití je možné položky na kartě Entity relace přejmenovat a upravit. Ve stromu modelu klikněte na kartu Knihovna vizualizace. Poznámka Aby bylo možné použít nastavení v Knihovně vizualizace, přetáhněte nastavení do rendrované scény. Nastavení specifická pro geometrii, jako například textury materiálu, je možné nastavit přetažením materiálu na požadovanou součást. U nastaveních specifických pro pohled, například pozadí a osvětlení, je možné nastavení přetáhnout kamkoli do rendrované scény. Přetáhněte barvu (Pozadí fi Přechod fi Zelená) do rendrované scény. Poznámka Protože nastavení rendrování jsou nastavena tak, aby se po změně pozadí automaticky provedlo rendrování, scéna se automaticky rendruje. Jestliže je tento parametr vypnutý, budete muset scénu rendrovat ručně kliknutím na příkaz Scéna. Chcete-li upravit právě nastavený parametr ve stromu modelu, klikněte na kartu Aktivní prvky Rendrování sestav spse01692

53 Cvičení: Rendrování sestavy Ve stromu sestavy klikněte pravým tlačítkem na pozadí a poté klikněte na příkaz Upravit definici. V Editoru pozadí nastavte položku Dolní barva podle obrázku a klikněte na tlačítko OK. Kliknutím na tlačítko OK zavřete Editor pozadí. Ve stromu modelu klikněte na kartu Knihovna vizualizace. Přetáhněte položku Režimy rendrování fi Fotorealistické fi Fotorealistické, vysoká kvalita do rendrované scény. spse01692 Rendrování sestav 8-13

54 Lekce 8 Cvičení: Rendrování sestavy Přetáhněte světlo (Studiové osvětlení fi Vysoký kontrast fi Levé reflektorové se zadním) do rendrované scény Rendrování sestav spse01692

55 Cvičení: Rendrování sestavy Nyní upravte právě nastavený parametr. Klikněte na kartu Aktivní prvky ve stromu modelu. Chcete-li zobrazit účinek levého reflektorového světla na rendrovanou scénu, vypněte položku Levé reflektorové a klikněte na kartu Domů fi skupinu Rendrovat fi příkaz Scéna. spse01692 Rendrování sestav 8-15

56 Lekce 8 Cvičení: Rendrování sestavy Znovu zapněte levé reflektorové světlo a klikněte na příkaz Scéna. Upravte definici levého reflektorového světla. Klikněte pravým tlačítkem na položku Levé reflektorové a potom klikněte na příkaz Upravit definici. V dialogovém okně Editor světel nastavte úhel kužele na 40 o. Klikněte na kartu Umístění. Klikněte na tlačítko Přední pohled a přetáhněte ovladače tak, aby přední strana vypadala přibližně tak, jako pohled dole Rendrování sestav spse01692

57 Cvičení: Rendrování sestavy Nyní vyberte tlačítko Horní pohled a přetáhněte ovladače kužele přibližně do umístění podle obrázku. spse01692 Rendrování sestav 8-17

58 Lekce 8 Cvičení: Rendrování sestavy Vyberte tlačítko Pravý pohled a přetáhněte ovladače kužele přibližně do umístění podle obrázku. Zkontrolujte horní, přední a pravý pohled. Změny provedené v jednom pohledu mohou přesunout kužel jiného pohledu. Je možné, že než se dosáhne požadovaných výsledků, bude postup nutné několikrát opakovat Rendrování sestav spse01692

59 Cvičení: Rendrování sestavy Kliknutím na tlačítko OK zavřete dialogové okno Editor světel a vraťte se do rendrované scény. Přidejte nový zdroj světla. Ve stromu modelu na kartě Aktivní prvky klikněte pravým tlačítkem na Studiové osvětlení a poté na Přidat. Klikněte pravým tlačítkem na položku Nový reflektor a potom klikněte na příkaz Upravit definici. Na kartě Umístění nastavte kužel pohledu podle obrázku pro horní, přední a pravé tlačítko. spse01692 Rendrování sestav 8-19

60 Lekce 8 Cvičení: Rendrování sestavy 8-20 Rendrování sestav spse01692

61 Cvičení: Rendrování sestavy Kliknutím na tlačítko OK zavřete dialogové okno Editor světel a vraťte se do rendrované scény. spse01692 Rendrování sestav 8-21

62 Lekce 8 Cvičení: Rendrování sestavy Krok 4 Nyní vytvoříte obrázky v prezentační kvalitě. Na kartě Zobrazení ve skupině Styl klikněte na příkaz Perspektiva. Na kartě Zobrazení ve skupině Styl klikněte na příkaz Předefinovat pohled. V dialogovém okně Předefinovat pohled nastavte perspektivu na Širokoúhlá (35 mm). Ve stromu modelu klikněte na kartu Knihovna vizualizace Rendrování sestav spse01692

63 Cvičení: Rendrování sestavy Přetáhněte položku Scenérie fi 3D pozadí fi Interiér - hala do rendrované scény. Poznámka Scéna je nyní v aktivních prvcích. Úpravou aktivních prvků lze různé digitální obrázky nahradit aktuálními. Ve stromu modelu klikněte na kartu Knihovna vizualizace. spse01692 Rendrování sestav 8-23

64 Lekce 8 Cvičení: Rendrování sestavy Přetáhněte materiál (Materiály fi Dřevo fi Mahagon fi Leštěný mahagon) na součást case.par Rendrování sestav spse01692

65 Cvičení: Rendrování sestavy Přetáhněte položku Leštěný mahagon na součást backplate.par. Nyní přiřaďte dvěma stejným součástem jiné dřevo. Přetáhněte materiál (Materiály fi Dřevo fi Japonský dub fi Leštěný japonský dub) na součást case.par. spse01692 Rendrování sestav 8-25

66 Lekce 8 Cvičení: Rendrování sestavy Přetáhněte položku Leštěný japonský dub na součást backplate.par Rendrování sestav spse01692

67 Cvičení: Rendrování sestavy Přetáhněte materiál (Materiály fi Sklo fi Čiré sklo) na součást glass.par. Nyní upravte právě nastavené parametry. Ve stromu modelu klikněte na kartu Aktivní prvky. Upravte vlastnosti leštěného japonského dubu a znovu je použijte na součásti. Klikněte pravým tlačítkem na materiál Leštěný japonský dub a klikněte na příkaz Upravit definici. Změňte směr kmene na 0, 1, 0. Nyní upravíte parametry skla, aby jím mohlo projít více světla. Na kartě Entity relace pravým tlačítkem klikněte na materiál Čiré sklo a klikněte na příkaz Upravit definici. spse01692 Rendrování sestav 8-27

68 Lekce 8 Cvičení: Rendrování sestavy V dialogovém okně Editor materiálů klikněte na kartu Odrazivost a nastavte koeficient převodu na 1,30. Kliknutím na tlačítko OK zrušte dialogové okno Rendrování sestav spse01692

69 Cvičení: Rendrování sestavy Krok 5 Nyní nahradíte scénu texturou vytvořenou v prostředí výkresu. Textury jsou obrázky ve formátu JPEG přiřazené k plochám součástí stejným způsobem jako dříve vložená čísla na hodiny. Protože již postup tohoto provedení byl popsán, není nutné postup znovu vysvětlovat. Aby bylo možné zobrazit textury, je nutné vypnout scénu a zobrazit součásti s texturou a poté provést rendrování a dokončený obrázek uložit. Na kartě Zobrazení ve skupině Styl klikněte na příkaz Perspektiva. Tím vypnete zobrazení perspektivy. Ve stromu modelu klikněte na kartu Knihovna vizualizace. Přetáhněte scenérii (Scenérie fi Bez scenérie) do rendrované scény. Přetáhněte pozadí (Pozadí fi Bez pozadí) do rendrované scény. Součásti wall1.par, wall2.par a wall3.par jsou skryté. Najděte je ve stromu sestavy a zobrazte je. spse01692 Rendrování sestav 8-29

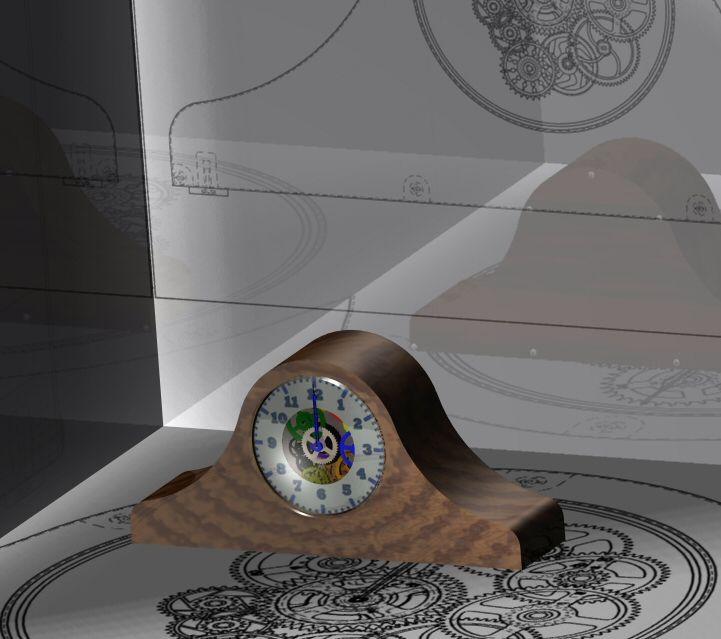

70 Lekce 8 Cvičení: Rendrování sestavy Proveďte rendrování scény. Nyní uložte rendrovaný pohled jako obrázek v prezentační kvalitě. Klikněte na tlačítko Aplikace a vyberte příkaz Uložit jako fi Uložit jako obrázek. Uložte pohled jako obrázek ve formátu JPEG a klikněte na tlačítko Možnosti. Nastavte alternativní styl pohledu na styl prezentačního pohledu. Nastavte rozlišení na 300 DPI. Jako jednotky nastavte pixely. Klikněte na tlačítko OK a uložte soubor pod názvem Japanese Oak Clock.jpg do složky s dokumenty tohoto cvičení. Poznámka Přenesli jste parametry rendrování a materiály z Knihovny vizualizace a použili je na rendrovanou scénu. Existuje mnoho neprobraných kombinací a úprav, pomocí kterých je možné vylepšit rendrovanou scénu. Pracovní postup použití předdefinovaných parametrů a jejich úpravy je stejný jako postup popsaný v tomto cvičení. Je možné dále zkoušet Knihovnu vizualizace 8-30 Rendrování sestav pomocí jiných pozadí, prostředí, popředí, studiových světel, materiálů, spse01692 režimů rendrování a scenérií, které nejsou popsány v tomto cvičení.

71 Cvičení: Rendrování sestavy Klikněte na tlačítko Aplikace a poté klikněte na tlačítko Uložit. Kliknutím na tlačítko Zavřít prostředí VP modul Vizualizace a prezentace zavřete. Uložte a zavřete sestavu. Tím toto cvičení končí. spse01692 Rendrování sestav 8-31

72 Lekce 8 Cvičení: Rendrování sestavy Souhrn cvičení V tomto cvičení jste se naučili vytvářet obrázky sestavy Solid Edge v prezentační kvalitě. Toto cvičení se týkalo následujících témat: Tvorba a úprava pozadí pro rendrované scény Tvorba a úprava zdrojů světla pro rendrované scény Přiřazení předdefinovaných textur materiálů k součástem v sestavě Úprava vlastností materiálu pro dosažení požadovaného výsledku v rendrované scéně Vylepšení rendrované scény vložením a úpravou předdefinované scenérie Uložení obrázků ve formátu JPEG v prezentační kvalitě po dokončení požadovaných možností rendrování 8-32 Rendrování sestav spse01692

73 Lekce 9 Přehled lekce Odpovězte na následující otázky: 1. Kdy se zobrazí ve stromu modelu karta Aktivní prvky? 2. Jak lze na plochu použít texturu? 3. Jaký je rozdíl mezi kartou Aktivní prvky a kartou Knihovna vizualizace? 4. Jak lze vytvořit rendrovaný obrázek ve vysoké kvalitě? spse01692 Rendrování sestav 9-1

74

75 Lekce 10 Souhrn lekce V tomto cvičení jste se naučili vytvářet obrázky sestavy Solid Edge v prezentační kvalitě. Toto cvičení se týkalo následujících témat: Tvorba a úprava pozadí pro rendrované scény Tvorba a úprava zdrojů světla pro rendrované scény Přiřazení předdefinovaných textur materiálů k součástem v sestavě Úprava vlastností materiálu pro dosažení požadovaného výsledku v rendrované scéně Vylepšení rendrované scény vložením a úpravou předdefinované scenérie Uložení obrázků ve formátu JPEG v prezentační kvalitě po dokončení požadovaných možností rendrování spse01692 Rendrování sestav 10-1
