1

2 Poznámky a omezení vlastnických práv Tento software a související dokumentace je majetkem společnosti Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Siemens a logo společnosti Siemens jsou registrovanými obchodními známkami společnosti Siemens AG. Solid Edge je obchodní známkou nebo registrovanou obchodní známkou společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích zástupců ve Spojených státech a dalších zemích. Všechny ostatní obchodní známky, registrované obchodní známky nebo známky služeb náleží příslušným vlastníkům. 2 Rozpady sestav spse01691

3 Obsah Poznámky a omezení vlastnických práv Úvod Přehled kurzu Rozpady sestav Tvorba rozložených pohledů sestav Příkaz Automatické rozložení Příkaz Připojit podsestavu Příkaz Odpojit podsestavu Příkaz Rozložit Příkaz Sbalit Karta Strom rozložení Příkaz Konfigurace zobrazení Příkaz Přesunout součást Příkaz Odebrat (prostředí rozložení) Příkaz Změnit umístění Cvičení: Rozložení sestavy Activity: Rozložit Krok Krok Krok Krok Krok Krok Krok Krok Krok Krok Krok Souhrn cvičení spse01691 Rozpady sestav 3

4 Obsah Přehled lekce Souhrn lekce Příkaz Izočáry Příkaz Upravit Cvičení: Úprava izočar v rozložené sestavě Activity: Úprava izočar v rozložené sestavě Krok Krok Krok Krok Krok Krok Krok Souhrn cvičení Přehled lekce Souhrn lekce Rozpady sestav spse01691

5 Lekce 1 Úvod Vítejte v kurzu samostudia Solid Edge. Tento kurz je navržen tak, aby vás naučil používat Solid Edge. Kurz je pojat jako samostudium a obsahuje postupy a příklady aktivit, které slouží k procvičení postupů. Kurzy samostudia Solid Edge spse01424 Práce se Solid Edge Embedded Client spse01510 Tvorba skic spse01515 Tvorba základních prvků spse01520 Přesouvání a otáčení ploch spse01525 Práce s vazbami ploch spse01530 Tvorba prvků zakončení spse01535 Tvorba procedurálních prvků spse01536 Modelování synchronních a sekvenčních prvků spse01537 Modelování více těles spse01540 Modelování sestav spse01545 Výkresy spse01546 Návrh plechových součástí spse01550 Procvičování dovedností s projekty spse01560 Plošné modelování spse01610 Konstrukce rámů Solid Edge spse01640 Tvorba pole v prostředí sestavy spse01645 Systémové knihovny sestavy spse01650 Práce s velkými sestavami spse01655 Správa dokumentace spse01660 Výpisy sestavy spse01691 Rozpady sestav 1-1

6 Lekce 1 Úvod spse01665 Nahrazování součástí sestavy spse01670 Modelování v kontextu sestavy spse01675 Prvky sestavy spse01680 Kontrola sestavy spse01685 Alternativní sestavy spse01686 Upravitelné součásti a sestavy spse01690 Virtuální komponenty sestavy spse01691 Rozpady sestav spse01692 Rendrování sestav spse01693 Animování sestav spse01695 Konstrukce potrubí spse01696 Tvorba kabeláže pomocí nástroje Konstrukce kabeláže spse01697 Práce s nailboardy spse01698 Používání vazby vačky Zahájení práce se cvičením Toto samostudium začíná tam, kde končí cvičení. Cvičení představují nejrychlejší způsob, jak se seznámit se základy používání Solid Edge. Pokud nemáte se Solid Edge žádné zkušenosti, začněte cvičeními a před zahájením samostudia se seznamte se základy modelování a úpravy součástí. Podporované prohlížeče Windows: o Internet Explorer 8 nebo 9 o Firefox 12 nebo novější UNIX/Linux o Firefox 9.x nebo novější* Mac: Safari 5.x nebo novější Vyhledávání vyžaduje doplněk Java. Vyhledávání vyžaduje verzi nebo novější doplňku Java nainstalovaného v prohlížeči. Doplněk je dostupný (zdarma) v prostředí Java Runtime Environment (JRE) 6.0. Pokud potřebujete nainstalovat prostředí JRE nebo ekvivalentní prostředí Java, navštivte stránku pro stažení prostředí Java na adrese Rozpady sestav spse01691

7 Úvod Videa a simulace vyžadují aplikaci Adobe Flash Player. Pro sledování videí a simulací je nutné mít v prohlížeči nainstalovánu aplikaci Adobe Flash Player verze 10 nebo novější. Aplikaci Flash Player lze zdarma stáhnout na adrese Adobe Acrobat Reader Některé části nápovědy mohou být dodány ve formátu PDF, který vyžaduje aplikaci Adobe Acrobat Reader 7.0 nebo novější. Tuto aplikaci lze zdarma stáhnout na adrese Internet Explorer Caveats Zobrazení kompatibilní s IE 9 Soubory HTML jsou plně podporovány při spuštění s protokolem nebo protokolem file:///. Pokud však soubory zobrazujete z místní instalace, např. D://, bude možná nutné zapnout kompatibilní zobrazení. V IE 9 proveďte následující kroky: 1. Vyberte příkaz Nástroje/Nastavení kompatibilního zobrazení. 2. V dialogovém okně Nastavení kompatibilního zobrazení zaškrtněte políčko Zobrazit všechny weby v kompatibilním zobrazení. *Firefox Caveats Uživatelům prohlížeče Firefox se doporučuje provést aktualizaci na nejnovější verzi kvůli bezpečnostním problémům s doplňkem Java. Kvůli těmto problémům se nedoporučuje používat starší verze prohlížeče Firefox. Viz: Většina zákazníků instaluje a spouští naše soubory pomocí protokolu který je plně podporován. Prohlížeč Firefox však obsahuje výchozí bezpečnostní nastavení, které nápovědě zabraňuje ve správném spuštění z cesty UNC (file:///). Toto nastavení změníte úpravou hodnoty security.fileuri.strict_origin_policy: o Do adresního řádku zadejte about:config. o o Do pole Hledat zadejte security.fileuri. Pokud má možnost security.fileuri.strict_origin_policy hodnotu true, nastavte ji na false. (Hodnotu je možné změnit dvojitým kliknutím.) Restartujte prohlížeč. spse01691 Rozpady sestav 1-3

8

9 Lekce 2 Přehled kurzu Přehled kurzu Modul Vizualizace a prezentace v prostředí sestavy Solid Edge představuje nástroj ke tvorbě různých typů prezentací sestav Solid Edge. Rozložení a sestava umožňuje ovládat pohyb, pořadí a seskupení součástí a podsestav. Rendrování pohledu umožňuje definovat textury, osvětlení, stíny, pozadí a další vlastnosti a vytvořit tak obrázky ve stylu prezentace. Pohony používají přesun na podkótované součásti v sestavě, které je možné animovat. Pomocí Animace je možné kombinovat dříve vytvořené posloupnosti rozložení a vlastní pohyb kamery a vytvořit tak animaci. Pomocí rendrování každého snímku animace je možné vytvořit animace v prezentační kvalitě. Po dokončení úkolů v tomto cvičení budete schopni ovládat sekvenci a směr událostí rozložení. spse01691 Rozpady sestav 2-1

10

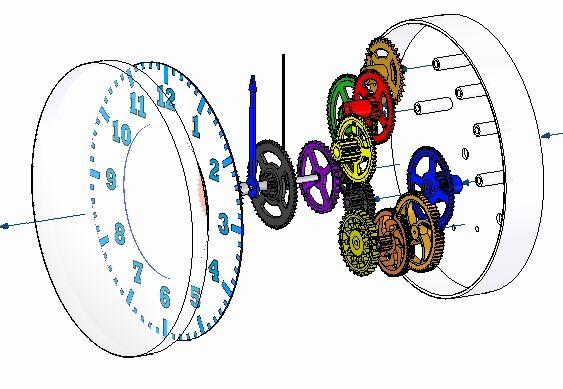

11 Lekce 3 Rozpady sestav Solid Edge umožňuje jednoduše tvořit rozložené pohledy sestav. Rozložené pohledy definované v prostředí sestavy je možné použít k vytvoření výkresu rozložené sestavy v prostředí výkresu. Můžete si také tvořit rendrované prezentace a animace rozložených sestav. spse01691 Rozpady sestav 3-1

12

13 Lekce spse01691 Rozpady sestav 4-1

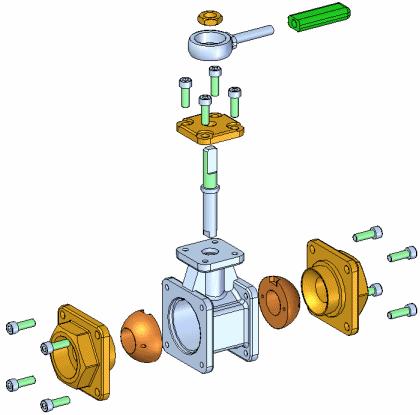

14 Lekce 4 Tvorba rozložených pohledů sestav 4 Tvorba rozložených pohledů sestav Solid Edge umožňuje jednoduše tvořit rozložené pohledy sestav. Rozložené pohledy definované v prostředí sestavy je možné použít k vytvoření výkresu rozložené sestavy v prostředí výkresu. Můžete si také tvořit rendrované prezentace a animace rozložených sestav. Chcete-li zahájit rozložení sestav, klikněte na příkaz Vizualizace a prezentace na kartě Nástroje v prostředí sestavy. Zobrazí se sada příkazů speciálně zaměřených na práci s rozložením, rendrováním a animací. Příkazy v nabídce a v místní nabídce karty stromu rozložení umožňují vytvářet, zobrazovat a upravovat rozložené pohledy sestavy. Operace, které provádíte během tvorby rozloženého pohledu, jsou zaznamenány jako události a jsou zobrazeny na kartě Strom rozložení ve stromu modelu. Tyto události je možné upravit později. Při dokončení definice rozloženého pohledu lze konfiguraci zobrazení rozloženého pohledu uložit pod zadaným názvem. 4-2 Rozpady sestav spse01691

15 Tvorba rozložených pohledů sestav Automatické rozložení sestav Mnoho sestav může být rychle rozloženo pomocí příkazu Automatické rozložení. Pomocí tohoto příkazu můžete rozložit všechny součásti v sestavě nebo pouze součásti ve vybraných podsestavách. Při rozložení vybraných podsestav vyberete podsestavy v grafickém okně nebo pomocí stromu modelu. Příkaz Automatické rozložení rozloží sestavy na základě vazeb, které jsou použity mezi součástmi. V sestavách, kde jsou součásti umístěny pomocí vazeb proti sobě nebo souose, příkaz Automatické rozložení rychle vytvoří perfektní výsledky. Příkaz Automatické rozložení neumí rozložit ukotvené součásti. Například při tvorbě nové součásti v kontextu sestavy pomocí možnosti Vytvořit v sestavě je součást umístěna pomocí vazby ukotvit. Pomocí příkazu Rozložit můžete ručně rozložit ukotvenou součást nebo odstranit vazbu ukotvit a potom součást umístit pomocí vazeb sestavy, například proti sobě nebo souose. Ruční rozložení sestav Příkaz Rozložit umožňuje lepší ovládání rozložení sestav než příkaz Automatické rozložení. Příkaz Rozložit lze použít pro sestavy, kde je většina součástí umístěna bez použití vazeb proti sobě nebo souose, nebo v případě, že chcete rozložit součásti v jiných směrech, než těch, které používá příkaz Automatické rozložení. Příkaz Rozložit umožňuje definovat směr rozložení pro jednu nebo více vybraných součástí. Součásti můžete vybrat v grafickém okně nebo ve stromu modelu. Při ručním rozložení součástí nejprve určete součásti, které chcete rozložit, potom vyberte základní součást a plochu na základní součásti určující směr rozložení. Příkaz Rozložit můžete také použít k úpravě rozložení vytvořených pomocí příkazu Automatické rozložení. Rozložení podsestav Pokud chcete, aby všechny součásti v podsestavě zůstaly jako jedna jednotka (není použita žádná vzdálenost odsazení mezi součástmi), můžete použít dva způsoby. Jestliže chcete, aby všechny podsestavy v sestavě zůstaly jako jedna jednotka, použijte možnost Seskupit všechny podsestavy dostupnou pomocí příkazu Automatické rozložení. Pokud chcete, aby pouze některé podsestavy v sestavě zůstaly jako jedna jednotka, pomocí příkazu Připojit podsestavu na kartě Domů určete, že vybrané podsestavy zůstanou jako jedna jednotka. Ve stromu modelu se zobrazí značka připojení podsestavy. Jestliže budete chtít podsestavu později rozložit, můžete ji odpojit pomocí příkazu Odpojit podsestavu. Úprava rozložené sestavy Ostatní příkazy můžete použít k úpravě umístění a zobrazení součástí v rozloženích. spse01691 Rozpady sestav 4-3

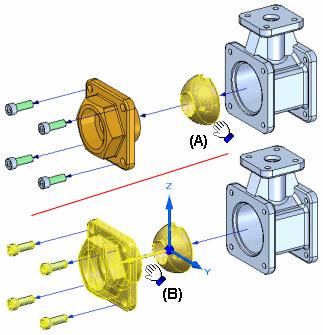

16 Lekce 4 Tvorba rozložených pohledů sestav Přesunutí a odsazení součástí Příkaz Přesunout rozloženou součást umožňuje přesunout nebo otáčet jednu nebo více součástí podél původního vektoru rozložení nebo podél jiného definovaného vektoru. Tlačítka na panelu příkazu slouží pouze k přesunutí vybrané součásti (A) nebo vybrané součásti a jejích závislých součástí (B). Poznámka Příkazem Přesunout rozloženou součást nemůžete změnit pořadí součástí v rozloženém pohledu přesunutím součásti před jakékoliv sousedící součásti. 4-4 Rozpady sestav spse01691

17 Tvorba rozložených pohledů sestav Pří výběru součásti, která se má přesunout, se zobrazí orientační triáda se zvýrazněnou osou původního vektoru rozložení. Chcete-li odsadit součásti novým směrem, vyberte jinou osu nebo pomocí možností na panelu příkazu změnou orientace triády definujte požadovaný vektor. Při odsazení součásti novým směrem se k součásti přidá odklonění a do stromu rozložení se přidá nová událost rozložení. spse01691 Rozpady sestav 4-5

18 Lekce 4 Tvorba rozložených pohledů sestav Změna umístění součástí Příkaz Přemístit umožňuje změnit pořadí součásti v rozloženém pohledu. Chcete-li přemístit součást, vyberte součást, kterou chcete přemístit (A), a potom zvýrazněte referenční součást (B) v rozložení. Zobrazí se šipka značící, kam bude součást přemístěna. Pokud nemáte správné umístění, zvýrazněte jinou referenční součást. Součást můžete přemístit vložením součásti na nové umístění v původním vektoru rozložení nebo do vektoru rozložení jiné skupiny součástí. Při přemístění součásti jsou mezery mezi sousedními součástmi upraveny. Všechny součásti v připojených podsestavách lze také přemístit. Sbalení součástí Příkaz Sbalit umožňuje rychle vrátit součást na původní umístění v sestavě relativně k její nadřazené součásti, ale stále bude zobrazena v rozloženém pohledu. 4-6 Rozpady sestav spse01691

19 Tvorba rozložených pohledů sestav Odebrání součástí Příkaz Odebrat umožňuje skrýt součást v rozloženém pohledu. Při odebrání je součást vrácena na původní nerozložené místo v sestavě. Pomocí stromu modelu ji můžete znovu zobrazit. spse01691 Rozpady sestav 4-7

20 Lekce 4 Tvorba rozložených pohledů sestav Izočáry Izočáry se používají mezi součástmi v rozloženém pohledu, aby znázorňovaly, jak spolu součásti souvisí. Zobrazení a zakončení izočar v rozloženém pohledu lze nastavit pomocí příkazů Izočáry a Zakončení izočar na kartě Domů. Existují dva typy izočar: izočáry události a izočáry poznámky. Izočáry události se vytváří pomocí příkazů rozložení a zobrazují trajektorii, po které se pohybují komponenty sestavy při události rozložení v animaci. Izočáry poznámky se používají k tvorbě rozložených pohledů v dokumentech výkresu. Izočáry události lze uvolnit, což je převede na izočáry poznámky a vytvoří pro každou izočáru jeden záznam ve stromu rozložení. Požadovaný rozložený pohled lze vytvořit přidáním nebo úpravou izočáry poznámky. Jakmile dokončíte vkládání izočar poznámky do rozloženého pohledu, nastavení zobrazení je nutné uložit, aby se rozložený pohled umístil na výkresový list. 4-8 Rozpady sestav spse01691

21 Tvorba rozložených pohledů sestav Úprava izočar událostí Pomocí příkazu Upravit nebo přetažením komponenty je možné upravit délku koncového segmentu izočáry (A) nebo umístění odkloněného segmentu (B) izočáry. spse01691 Rozpady sestav 4-9

22 Lekce 4 Tvorba rozložených pohledů sestav Úprava izočar poznámek Izočáry poznámky je také možné upravit pomocí příkazu Upravit. Izočáry poznámky je možné upravit změnou délky izočáry přetažením ovladačů a použitím klíčových bodů na cílovou geometrii. Zobrazení a skrytí jednotlivých izočar Izočáru mezi dvěma součástmi je možné zobrazit nebo skrýt pomocí stromu rozložení. Příkaz Izočára zapne nebo vypne zobrazení izočar. Příkaz Zakončení izočáry zapne nebo vypne zobrazení šipek na konci každé izočáry. Poznámka Jednotlivé izočáry je možné vybrat v grafickém okně pomocí příkazu Upravit izočáry nebo ve stromu rozložení pomocí výběrového nástroje. Odstranění segmentů izočáry První nebo poslední segment izočáry nelze u izočar události odstranit, ale je možné odstranit odkloněný segment izočáry pomocí stromu rozložení. U izočar poznámky je možné odstranit segmenty nebo celé izočáry pomocí příkazu Upravit Rozpady sestav spse01691

23 Tvorba rozložených pohledů sestav Karta Strom rozložení Karta Strom rozložení ve stromu modelu zobrazuje strukturu aktuální konfigurace rozloženého pohledu v hierarchickém seznamu. Jak již bylo uvedeno, operace provedené během tvorby rozloženého pohledu jsou zaznamenány jako události a zobrazeny ve stromu rozložení. Pomocí této karty si můžete prohlédnout a upravit operace rozložení. Například lze přesunout skupinu rozložení do jiného umístění ve struktuře rozložení, přidat nebo odstranit součásti ze skupin událostí, upravit hodnoty lineárního nebo rotačního odsazení události rozložení atd. spse01691 Rozpady sestav 4-11

24 Lekce 4 Tvorba rozložených pohledů sestav Úprava vzdálenosti a úhlu odsazení rozložení Pomocí výběrového nástroje lze upravit vzdálenost nebo úhel otočení odsazení pro jednu nebo více událostí rozložení. Ve stromu rozložení můžete vybrat jednu nebo více událostí pomocí výběru jedné nebo více součástí v grafickém okně. Úprava jedné události Při výběru položky události rozložení ve stromu rozložení se aktuální vzdálenost nebo úhel otočení odsazení zobrazí na panelu příkazu. Vzdálenost nebo úhel lze změnit zadáním nového hodnoty. Úprava více událostí u jedné součásti Když má jedna součást více událostí lineárního odsazení, například pro součást s odkloněnou izočárou, je možné změnit všechny hodnoty lineární vzdálenosti na společnou hodnotu během jediného úkonu. Vyberte součást v grafickém okně a zadejte hodnotu do textového pole Vzdálenost na panelu příkazu. Poprvé bude textové pole Vzdálenost na panelu příkazu prázdné. Budou rozpoznány pouze události lineární vzdálenosti. Úprava více událostí u více součástí U více součástí lze také definovat společnou hodnotu lineárního odsazení během jedné operace. Přetáhněte okno kolem součástí pomocí výběrového nástroje a potom zadejte hodnotu do textového pole Vzdálenost. Opět budou rozpoznány pouze události lineární vzdálenosti. Uložení konfigurace rozloženého zobrazení Příkaz Konfigurace zobrazení na kartě Domů můžete použít k uložení konfigurace zobrazení rozloženého pohledu, aby jej bylo možné znovu použít. Při uložení konfigurace rozloženého pohledu je zaznamenána a uložena sada operací rozložení použitých k vytvoření rozloženého pohledu. Při aktivaci konfigurace rozloženého pohledu se strom rozložení zaktualizuje, aby seznam obsahoval zaznamenané operace pro aktuální konfiguraci. Konfigurace rozloženého zobrazení lze také použít při tvorbě výkresů a technických dokumentů rozložených sestav a při tvorbě animací rozložených sestav pomocí příkazu Editor animací na kartě Domů. Tvorba více rozložených pohledů Pokud potřebujete vytvořit několik výkresů nebo animací stejné sestavy, ale s jinými zobrazenými součástmi nebo se součástmi zobrazenými v jiných umístěních, můžete si uložit další konfigurace rozložených zobrazení. Po uložení konfigurace rozloženého zobrazení je možné pomocí příkazu Složit v nabídce Upravit znovu přiřadit součásti a vytvořit nový rozložený pohled. Používání konfigurací zobrazení sestavy Chcete-li nastavit stav zobrazení součástí v rozloženém pohledu, můžete použít konfigurace zobrazení běžných oken sestavy. Například při použití konfigurace zobrazení sestavy, která má skrytou podsestavu, bude podsestava skryta i v rozloženém pohledu. Rozložené umístění součástí není změněno Rozpady sestav spse01691

25 Tvorba rozložených pohledů sestav Animování rozložených pohledů Pomocí příkazu Editor animací lze vytvořit animaci rozloženého pohledu. Editor animací nabízí ovládací prvky umožňující určit konfiguraci rozložení, počáteční stav, rychlost a posloupnost animace. Další informace naleznete v tématu Tvorba animací sestav. Tvorba výkresů rozložených pohledů Při tvorbě výkresu sestavy v prostředí výkresu lze zadáním názvu konfigurace rozloženého pohledu v průvodci vkládáním pohledů vytvořit výkresový pohled rozložené sestavy. Pomocí příkazu Vytvořit výkres v nabídce Aplikace pod příkazem Nový v hlavním prostředí sestavy lze vytvořit výkres rozložené sestavy. Poznámka Příkaz Vytvořit výkres není dostupný pří práci v prostředí Vizualizace a prezentace. Izočáry ve výkresech rozložené sestavy Při tvorbě výkresů rozložení sestav jsou izočáry automaticky zobrazeny ve výkresových pohledech. Jestli budou izočáry ve výkresu zobrazeny, lze určit pomocí karty Poznámky v dialogovém okně Vlastnosti výkresového pohledu. Zobrazení izočar můžete také změnit pomocí příkazu Kreslit v pohledu v místní nabídce. spse01691 Rozpady sestav 4-13

26

27 Lekce 5 Příkaz Automatické rozložení Rozloží aktivní sestavu pomocí vzdálenosti rozložení mezi součástmi. Příkaz Automatické rozložení rozloží sestavy na základě vazeb, které jsou použity mezi součástmi. V sestavách, kde jsou komponenty umístěny pomocí vazeb proti sobě nebo souose, příkaz Automatické rozložení rychle vytvoří perfektní výsledky. Kroky Poznámka Pomocí tohoto příkazu nelze rozložit ukotvené součásti nebo komponenty potrubí. Základní kroky pro automatické rozložení sestavy jsou tyto: Určení komponent, které chcete rozložit. Definování nastavení rozložení. Určení komponent Pomocí možnosti výběru na panelu příkazu můžete určit, zda chcete rozložit všechny součásti a podsestavy v sestavě nebo pouze podsestavy, které vyberete. spse01691 Rozpady sestav 5-1

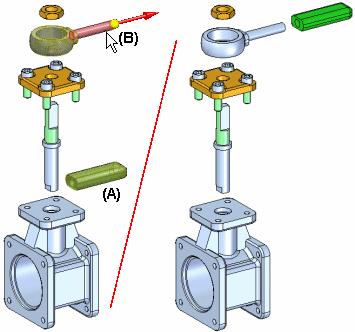

28 Lekce 5 Příkaz Automatické rozložení Při rozložení vybraných podsestav vyberete podsestavy v grafickém okně nebo kartě Strom sestavy. Definování nastavení rozložení Pomocí možností na panelu příkazu a dialogového okna Možnosti automatického rozložení můžete určit způsob rozložení komponent. Je například možné určit, že se bude vzdálenost rozložení mezi součástmi počítat automaticky nebo ji můžete zadat sami. Při rozpadu sestavy, která obsahuje podsestavy, můžete určit způsob rozložení součástí v podsestavách pomocí dialogového okna Možnosti automatického rozložení. Výpočet vzdálenosti rozložení Pomocí tlačítka Automatická vzdálenost rozložení na panelu příkazu lze určit, zda chcete vzdálenost rozložení vypočítat automaticky příkazem Automatické rozložení nebo zda ji chcete zadat sami. Pokud chcete vzdálenost rozložení vypočítat automaticky, vyberte možnost Automatická vzdálenost rozložení. Jestliže chcete vzdálenost rozložení zadat sami, zrušte výběr možnosti Automatická vzdálenost rozložení a zadejte požadovanou hodnotu do pole Vzdálenost. Pokud definujete vzdálenost rozložení sami, můžete zadat požadovanou hodnotu a kliknutím na tlačítko Rozložit zobrazit výsledek. Chcete-li vyzkoušet jinou vzdálenost rozložení, zadejte novou hodnotu a klikněte znovu na tlačítko Rozložit. Připojení podsestav Při použití příkazu Automatické rozložení na sestavu, která obsahuje podsestavy, je možné určit, zda budou součásti v podsestavách rozloženy (A) nebo zda budou seskupeny do jedné jednotky (B). Chcete-li zachovat seskupení součástí v podsestavách, vyberte možnost Seskupit všechny podsestavy v dialogovém okně Možnosti automatického rozložení. 5-2 Rozpady sestav spse01691

29 Příkaz Automatické rozložení Pokud chcete rozložit součásti v některých podsestavách (A) a v některých ne (B), můžete pomocí příkazu Připojit podsestavu vybrat podsestavy, které chcete při rozložení zachovat jako jednu jednotku. Nejprve vyberte podsestavy ve stromu sestavy a klikněte na příkaz Připojit podsestavu. Vedle položky podsestavy ve stromu sestavy se zobrazí značka připojení podsestavy. spse01691 Rozpady sestav 5-3

30 Lekce 5 Příkaz Automatické rozložení Potom je možné zrušit výběr možnosti Seskupit všechny podsestavy v dialogovém okně Možnosti automatického rozložení a vybrané připojené podsestavy zůstanou po dokončení příkazu jednou jednotkou. Jestliže budete chtít podsestavu později rozložit, můžete ji odpojit pomocí příkazu Odpojit podsestavu. Způsob rozložení Pomocí možnosti Způsob rozložení v dialogovém okně Možnosti automatického rozložení můžete určit, zda podsestavy budou nebo nebudou při tvorbě rozložení ignorovány. Možnost Dle úrovní podsestavy určuje, že každá podsestava bude považována za jedinečné rozložení. S touto možností zůstanou součásti v podsestavě po rozložení přilehlé (A). Možnost Dle jednotlivých součástí určuje, že struktura podsestavy je při rozložení součástí ignorována. Součásti se rozloží podle své vzájemné blízkosti. Výsledkem může být vzájemné smíšení součástí v různých podsestavách. (B) Tato možnost použivá chování používané v Solid Edge před verzí 19. Karta Strom rozložení Karta Strom rozložení ve stromu modelu uvádí operace rozložení v pořadí, ve kterém je provádíte. Pomocí této karty si můžete prohlédnout a upravit operace rozložení. Při ukládání konfigurací rozložení každá konfigurace zaznamená samostatnou sadu operací rozložení. Po aktivaci konfigurace rozložení se karta aktualizuje, aby zobrazovala operace zaznamenané pro tuto konfiguraci. Ukotvené součásti Příkaz Automatické rozložení neumí rozložit ukotvené součásti. Například při tvorbě nové součásti v kontextu sestavy pomocí možnosti Vytvořit v sestavě je součást 5-4 Rozpady sestav spse01691

31 Příkaz Automatické rozložení umístěna pomocí vazby ukotvit. Pomocí příkazu Rozložit můžete ručně rozložit ukotvenou součást nebo odstranit vazbu ukotvit a potom součást umístit pomocí vazeb sestavy, například proti sobě nebo souose. spse01691 Rozpady sestav 5-5

32

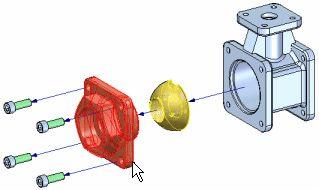

33 Lekce 6 Příkaz Připojit podsestavu Seskupí součásti v podsestavě tak, že se při použití příkazů Automatické rozložení nebo Rozložit rozloží jako celek. Chcete-li podsestavu připojit, musíte ji nejprve vybrat ve stromu modelu. Vedle položky podsestavy ve stromu modelu se zobrazí značka připojení podsestavy. Pomocí příkazu Odpojit podsestavu lze odpojit podsestavu. spse01691 Rozpady sestav 6-1

34

35 Lekce 7 Příkaz Odpojit podsestavu Rozdělí skupinu podsestavy, která byla seskupena pomocí příkazu Připojit podsestavu. spse01691 Rozpady sestav 7-1

36

37 Lekce 8 Příkaz Rozložit Rozloží jednu nebo více součástí v určeném směru. Součásti (A) vybrané pro rozložení se odsadí podél vektoru rozložení určeného výběrem plochy nebo referenční roviny na základní nebo referenční součásti (B). Ručně lze rozložit jedinou součást, více součástí a připojené podsestavy. Vzdálenost odsazení definujte pomocí textového pole Vzdálenost na panelu příkazu. Kroky Poznámka Součásti rozložené pomocí příkazu Automatické rozložení lze pomocí tohoto příkazu znovu rozložit podél jiného vektoru rozložení. Základní kroky pro ruční rozložení součástí jsou: Vyberte součásti, které chcete rozložit. Vyberte základní součást. Vyberte plochu nebo referenční rovinu na základní součásti. Určete směr rozložení. spse01691 Rozpady sestav 8-1

38 Lekce 8 Příkaz Rozložit Rozložení více součástí Při výběru více součástí k rozložení v jedné operaci lze pomocí dialogového okna Možnosti ručního rozložení určit, jestli se součásti rovnoměrně rozloží nebo budou přesunuty jako jedna jednotka. Rovnoměrné rozložení komponent Při nastavení možnosti Rozložit komponenty rovnoměrně lze pomocí dialogového okna Možnosti ručního rozložení definovat požadované pořadí rozložení. V seznamu Pořadí rozložení lze vybrat jednu nebo více součástí a potom pomocí tlačítek Nahoru a Dolů v dialogovém okně definovat požadované pořadí rozložení. Při výběru součásti v seznamu se součást zvýrazní v grafickém okně. To umožňuje změnit pořadí součástí při jejich rozložení. Přesunutí jako jedna jednotka Při nastavení možnosti Přesunout komponenty jako jednu jednotku se zachová aktuální relativní umístění sady součástí a ty se přemístí podél definovaného vektoru rozložení. Rozložení připojených podsestav Když vyberete připojenou podsestavu, kterou chcete rozložit, podsestava se rozloží jako jedna jednotka. Jinými slovy, komponenty uvnitř podsestavy nejsou rozloženy. 8-2 Rozpady sestav spse01691

39 Lekce 9 Příkaz Sbalit Vrátí rozloženou součást na původní umístění v sestavě vzhledem k nadřízené součásti. Výběrem součástí ke sbalení s klávesou Shift je možné sbalit několik součástí v rámci jedné operace. V případě, že vyberete součást, která je komponentou příslušné podsestavy, celá podsestava se sbalí. Při sbalení součásti se odstraní její izočára. spse01691 Rozpady sestav 9-1

40

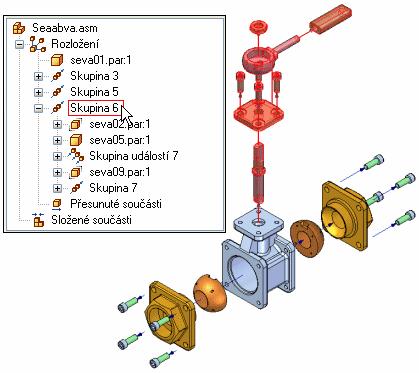

41 Lekce 10 Karta Strom rozložení Nabízí alternativní způsoby zobrazení a úpravy rozložené sestavy. Karta Strom rozložení zobrazuje strukturu aktuální konfigurace rozloženého pohledu v hierarchickém seznamu. Strom rozložení umožňuje pracovat s komponentami, které tvoří rozložený pohled. To umožňuje zobrazit strukturu a provádět úpravy v aktuální konfiguraci rozloženého pohledu. Mezi operace, které můžete provádět, patří tyto: Pomocí panelu příkazu můžete vybrat událost rozložení a potom upravit hodnotu odsazení nebo otočení. Pomocí příkazů v místní nabídce lze zobrazit nebo skrýt součásti, sbalit součásti, zobrazit a skrýt izočáry atd. Ze skupin rozložení a událostí můžete odstranit nebo přidat součásti. To je užitečné při práci s animacemi. Následující tabulka vysvětluje význam použitých značek: Legenda Součást Sestava Skupina spse01691 Rozpady sestav 10-1

42 Lekce 10 Karta Strom rozložení Skupina událostí Událost lineárního pohybu Událost rotačního pohybu Přesunuté součásti Složené součásti Skupiny rozložení a skupiny událostí Způsob seřazení součástí a podsestav ve stromu rozložení vychází z operací provedených při tvorbě rozloženého pohledu. Tyto operace nebo události jsou seskupeny z jedné nebo více skupin operací rozložení ve stromu sestavy. Existují dva typy skupin operací rozložení: Skupiny a skupiny událostí Skupiny a skupiny událostí se automaticky vytvářejí při procesu rozložení, ale později je lze upravovat. Skupiny Skupina obsahuje všechny součásti a podsestavy, které souvisí se společným vektorem rozložení. Položka skupiny může mít vnořené další skupiny. Pokud má například jedna součást ve vektoru rozložení součásti směřující k jinému vektoru rozložení, součásti ve větvi budou ve skupině vnořeny do hlavní skupiny. Komponenty ve skupině se animují postupně. Skupiny událostí Skupina událostí obsahuje všechny komponenty, které se budou v animaci přesouvat současně. Například pole šroubových spojů bude ve skupině událostí. Součásti lze přidávat a odebírat ze skupiny událostí. Strom rozložení a grafické okno Podobně jako ve stromu modelu v sestavě při výběru položky ve stromu rozložení se asociované součásti zvýrazní v grafickém okně. Když například vyberete položku skupiny ve stromu rozložení, součásti asociované s danou položkou se zvýrazní v grafickém okně Rozpady sestav spse01691

43 Karta Strom rozložení Pokud vyberete součást v grafickém okně, ve stromu rozložení se zobrazí okno označující, kde ve stromové struktuře rozloženého pohledu se nachází vybraná součást. spse01691 Rozpady sestav 10-3

44 Lekce 10 Karta Strom rozložení Konfigurace rozložení a události rozložení Při uložení konfigurace rozloženého pohledu bude každá konfigurace rozložení zachycovat samostatnou sadu událostí rozložení. Při aktivaci konfigurace rozloženého pohledu se strom rozložení zaktualizuje, aby seznam obsahoval události pro aktuální konfiguraci. Přidání a odstranění součástí ze skupin událostí Přidáním a odebráním součásti ze skupiny událostí lze určit, které součásti se budou během animace sestavy přesunovat současně. Příkazy místní nabídky Přidat do skupiny událostí a Odstranit ze skupiny událostí ve stromu rozložení umožňují provést takové změny. Například můžete animovat všechny šroubové spoje v sestavě najednou, i když byly pomocí příkazu Automatické rozložení vloženy do různých skupin události rozložení. Poznámka Příkazy Přidat do skupiny událostí a Odstranit ze skupiny událostí nejsou dostupné, pokud je zobrazen Editor animací. Další informace o animacích sestavy naleznete v tématu Tvorba animací sestavy. Změna pořadí skupin Pořadí skupiny rozložení můžete změnit, ale ne pořadí skupin událostí pomocí stromu rozložení. To umožňuje měnit pořadí, v jakém se součásti v rámci animace přesunují. Pomocí výběrového nástroje přetáhněte skupiny rozložení do jiné pozice. Strom rozložení zobrazuje značku ukazující, kam lze v rozložené struktuře přemístit skupinu. Značka se změní, pokud v rozložené struktuře přetáhnete skupinu do neplatné pozice Rozpady sestav spse01691

45 Lekce 11 Příkaz Konfigurace zobrazení Uloží, použije nebo odstraní konfiguraci zobrazení sestavy. Konfigurace zobrazení zaznamenává stav zobrazení součástí, sestav, skic sestav, svarových housenek a referenčních rovin v sestavách. Použití konfigurace zobrazení může představovat výhodu při práci s velkými sestavami. Chcete-li použít uloženou konfiguraci, použijte rozevírací seznam Konfigurace na kartě Domů fi skupině Konfigurace. Je možné použít konfiguraci zobrazení definovanou v aktuální sestavě nebo konfiguraci zobrazení definované v podsestavě. Aby bylo možné použít konfiguraci zobrazení definovanou v podsestavě, je nutné nejprve vybrat podsestavu. Další informace naleznete v tématech Použití konfigurace zobrazení a Efektivní práce s velkými sestavami. spse01691 Rozpady sestav 11-1

46

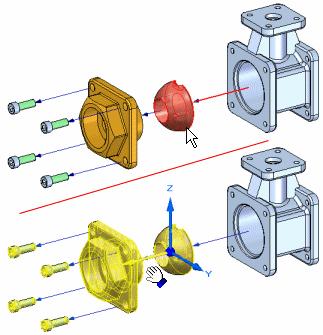

47 Lekce 12 Příkaz Přesunout součást Přesune nebo otočí součásti v rozloženém pohledu v sestavě. Pomocí tohoto příkazu lze provádět následující úkony: Přesun jedné nebo více součástí podle původního vektoru rozložení nebo podle nového vektoru, který definujete. Otočení jedné nebo více součástí podle původního vektoru rozložení nebo podle nového vektoru, který definujete. Přesun jedné nebo více součástí v definované rovině. Přesouvat nebo otáčet můžete jednu součást, sadu součástí nebo součást a všechny její závislé součásti. Při přesouvání, otáčení i přesouvání v rovině se používají stejné základní kroky. Přesunutí součástí podle původního vektoru rozložení Přesunutí jediné součásti: vyberte součást, potom ji přetáhněte do nového umístění. Přesunutí sady součástí: Vyberte součásti, potom na panelu příkazu klikněte na tlačítko Potvrdit (zaškrtnutí). spse01691 Rozpady sestav 12-1

48 Lekce 12 Příkaz Přesunout součást Po kliknutím na tlačítko Potvrdit se zobrazí orientační triáda s osou X orientovanou k vektoru rozložení. Implicitně je vybrána osa původního vektoru rozložení. Přetažením kurzoru přesuňte sadu součástí do nového umístění. Přesunutí součásti a všech jejích závislých součástí: Nastavte možnost Přesunout závislé součásti na panelu příkazu, potom vyberte součást, kterou chcete přesunout. Součást a všechny její závislé součásti se zvýrazní. Po kliknutí na tlačítko Potvrdit se zobrazí orientační triáda. Implicitně je vybrána osa původního vektoru rozložení. Přetažením kurzoru přesuňte sadu součástí do nového umístění Rozpady sestav spse01691

49 Příkaz Přesunout součást Přesunutí součástí podle různého vektoru rozložení Chcete-li přesunout jednu nebo více součástí podle různého vektoru rozložení, nejprve určete vybranou sadu součástí. Například lze pomocí panelu příkazu určit, že chcete přesunout součást a všechny její závislé součásti. Po kliknutí na tlačítko Potvrdit přesuňte kurzor myši nad osu triády, podél které chcete provést přesunutí, a potom přetáhněte kurzor. K izočáře se automaticky přidá odklonění. Při odsazení součásti novým směrem se do stromu rozložení vloží nová událost rozložení. spse01691 Rozpady sestav 12-3

50 Lekce 12 Příkaz Přesunout součást Pokud byly součásti přesunuty mimo jejich původní vektor rozložení, lze je také přesunout zpět do jejich původního vektoru rozložení. Vyberte součásti, které chcete přesunout, vyberte správnou osu, potom přetáhněte součásti zpět do jejich původního vektoru rozložení. Až se dostanete blízko k původnímu vektoru rozložení, součásti se automaticky uzamknou k původnímu vektoru. Odklonění se automaticky odstraní. Otáčení součástí Chcete-li otočit jednu nebo více součástí, nejprve nastavte možnost Otočit na panelu příkazu. Určete vybranou sadu součástí, potom umístěte kurzor nad osu, kolem které chcete otáčet, a přetáhněte kurzor do nového umístění. Přesunutí součástí v rovině Chcete-li přesunout jednu nebo více součástí v rovině, nejprve nastavte možnost Přesunout v rovině na panelu příkazu. Určete součásti, které chcete přesunout (A), a potom určete rovinu, podél které chcete součásti přesunout. Rovina pohybu je určena osou X (B) a druhou vybranou osou. Například můžete přesunout součást v rovině definované osou X a osou Z (C). Potom přetáhněte kurzor do nového umístění (D) Rozpady sestav spse01691

51 Příkaz Přesunout součást S možností Přesunout v rovině jsou součásti bežně přesunuty vně osy původního vektoru rozložení. V takovém případě se k izočáře přidá odklonění. Další informace o práci s rozloženými pohledy naleznete v tématech Tvorba rozložených pohledů sestav a Karta Strom rozložení. Panel příkazu Přesunout rozloženou součást spse01691 Rozpady sestav 12-5

52

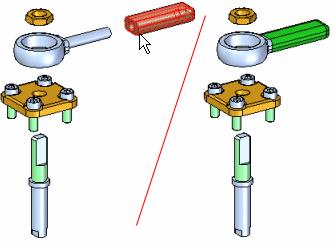

53 Lekce 13 Příkaz Odebrat (prostředí rozložení) Skryje vybranou součást v rozloženém pohledu a vrátí součást do její pozice v nerozložené sestavě. Výběrem součástí s klávesou Shift je možné odebrat několik součástí v rámci jedné operace. V případě, že vyberete součást, která je komponentou příslušné podsestavy, celá podsestava se odebere. Chcete-li později znovu zobrazit součásti, můžete k tomu použít kartu Strom modelu. spse01691 Rozpady sestav 13-1

54

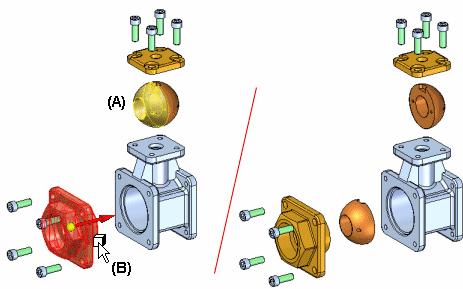

55 Lekce 14 Příkaz Změnit umístění Změní umístění součásti vzhledem k jiné referenční součásti v rozloženém pohledu. To může být užitečné v případě, že chcete změnit umístění součásti po použití příkazu Automatické rozložení. Chcete-li změnit umístění součásti, vyberte součást, jejíž umístění chcete změnit (A), a umístěte kurzor nad referenční součást (B). Referenční součást se zvýrazní a zobrazí se nad ní šipka určující stranu referenční součásti, na kterou bude přemístěna vybraná součást. Pokud šipka neukazuje požadovaný směr, zvýrazněte jinou referenční součást. V případě, že je referenční součást poslední součástí v posloupnosti vektorů rozložení, zobrazí se dynamická šipka určující, že můžete zvolit na kterou stranu referenční součásti chcete vybranou součást umístit. Jestliže je vybraná součást v související podsestavě (A), všechny součásti v podsestavě změní svoje umístění. spse01691 Rozpady sestav 14-1

56 Lekce 14 Příkaz Změnit umístění Pomocí tohoto příkazu lze změnit pořadí, ve kterém se součásti rozloží. Chcete-li přemístit součást bez změny pořadí, použijte příkaz Přesunout rozloženou součást. Panel příkazu Změnit umístění 14-2 Rozpady sestav spse01691

57 Lekce 15 Cvičení: Rozložení sestavy spse01691 Rozpady sestav 15-1

58 Lekce 15 Cvičení: Rozložení sestavy Activity: Rozložit Cíl cvičení V tomto cvičení rozložíte sestavu pomocí modulu Vizualizace a prezentace. V tomto cvičení dokončíte následující úkoly: Pomocí příkazu ručního rozložení seřadíte události rozložení. Definujete vzdálenosti a směry rozkládajících se součástí podél časové osy. Seskupíte součásti a podsestavy a budete ovládat jejich chování během rozložení a po něm. Vytvoříte časovou osu animace použitelnou pro pořadí animace. Pomocí příkazu Automaticky rozložit zahájíte rozložení Rozpady sestav spse01691

59 Cvičení: Rozložení sestavy Krok 1 V tomto cvičení otevřete sestavu a spustíte modul Vizualizace a prezentace. Pomocí příkazu Automaticky rozložit vytvoříte časovou osu rozložení, aby bylo možné vytvořit animaci rozložení. Jakmile budou počáteční rozložení vytvořena, pomocí příkazu ručního rozložení seskupíte součásti a podsestavy, seřadíte rozložení a definujete chování součástí při rozložení. Spustíte modul Vizualizace a prezentace a pomocí příkazu Automaticky rozložit rozložíte sestavu. Sestavu rozložíte se zapnutou možností Připojit všechny podsestavy. Po dokončení příkazu prozkoumáte výsledky a pak pomocí příkazu Složit sestavu obnovíte. Poznámka Při použití příkazu Automaticky rozložit závisejí výsledky na několika faktorech. Vazby použité při tvorbě sestavy určují chování příkazu Automaticky rozložit. Součásti umístěné souose se rozloží mimo přilehlou součást ve směru osy. Stejné součásti, které lze umístit souose, lze umístit také proti sobě a souhlasně, ačkoli rozložení těchto součástí pomocí příkazu Automaticky rozložit nemusí být podle požadavků. Chování podsestav pomocí příkazu Automaticky rozložit je možné určit. Součásti podsestav můžete spojit do skupiny, což způsobí jejich chování jako jedna součást, nebo můžete podsestavu rozložit na jednotlivé součásti. Aby příkaz Automaticky rozložit dával žádané a předvídatelné výsledky, je nutné zvážit, které vazby použijete v průběhu procesu umisťování součástí v sestavě. Otevřete sestavu explode.asm se všemi aktivními součástmi. Ve stromu modelu si prohlédněte vazby a seskupení součástí v podsestavách použitých k vytvoření sestavy. Tyto vazby a podsestavy se použijí v příkazu Automaticky rozložit. spse01691 Rozpady sestav 15-3

60 Lekce 15 Cvičení: Rozložení sestavy Na pásu karet klikněte na kartu Nástroje fi skupinu Prostředí fi VP. Na pásu karet klikněte na kartu Domů fi skupinu Rozložit fi příkaz Automaticky rozložit. Na panelu příkazu Automaticky rozložit vyberte položku Sestava horní úrovně a klikněte na tlačítko Potvrdit Rozpady sestav spse01691

61 Cvičení: Rozložení sestavy Klikněte na příkaz Možnosti automatického rozložení. V dialogovém okně Možnosti automatického rozložení vyberte příkaz Připojit všechny podsestavy. Způsob rozložení nastavte na Dle úrovní podsestavy a klikněte na tlačítko OK. Na panelu příkazu klikněte na příkaz Rozložit, poté na tlačítko Dokončit a na tlačítko Storno. Výsledek můžete vidět na obrázku. Prohlédněte si výsledky. Součásti, které byly v horní úrovni rozložené sestavy, a podsestavy zůstaly nedotčeny. spse01691 Rozpady sestav 15-5

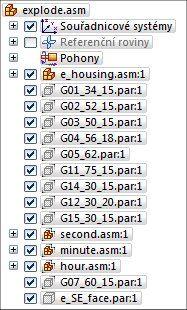

62 Lekce 15 Cvičení: Rozložení sestavy Klikněte na kartu Strom rozložení a prohlédněte si seskupení. Zobrazení ukazuje, že podsestavy jsou připojeny a chovají se jako jedna součást. Poznámka Pokud se ve stromu modelu nenachází karta, kterou hledáte, například Strom rozložení, Knihovna součástí nebo Alternativní sestavy, lze ji zobrazit jedním z následujících postupů: Vyberte kartu Zobrazení fi skupinu Zobrazit fi Okna a v nabídce vyberte název karty. V kterémkoli z dalších otevřených podoken, například na kartě Hladiny nebo na kartě Senzory, klikněte na tlačítko zobrazení ukotvitelných podoken a vyberte název karty Rozpady sestav spse01691

63 Cvičení: Rozložení sestavy Rozbalte některé součásti a prohlédněte si hodnoty odsazení. Strom rozložení umožňuje upravit události a parametry definující rozložení. spse01691 Rozpady sestav 15-7

64 Lekce 15 Cvičení: Rozložení sestavy Ve stromu rozložení vyberte Skupinu 2 a na panelu příkazu zadejte vzdálenost rozložení 15 mm a stiskněte klávesu Enter. To nastaví jednotnou vzdálenost rozložení. Poznámka Pokud zavřete modul Vizualizace a prezentace nebo složíte rozložení pomocí příkazu Složit bez uložení konfigurace zobrazení, všechny informace o rozložení se ztratí. Klikněte na kartu Domů fi skupinu Konfigurace fi příkaz Konfigurace zobrazení. Kliknutím na tlačítko Nová vytvoříte novou konfiguraci, zadejte název exp01 a poté klikněte na tlačítko OK. Klikněte na tlačítko Zavřít. Výběrem karty Domů fi skupiny Upravit fi příkazu Složit proveďte obnovení sestavy do nerozloženého stavu. Když se zobrazí dotaz na smazání aktuálního rozložení, klikněte na tlačítko Ano Rozpady sestav spse01691

65 Cvičení: Rozložení sestavy Krok 2 Rozložte sestavu s vypnutou možností Připojit všechny podsestavy. Klikněte na příkaz Automaticky rozložit. Vyberte sestavu horní úrovně a klikněte na tlačítko Potvrdit. Klikněte na tlačítko Možnosti automatického rozložení. Zrušte výběr možnosti Připojit všechny podsestavy a klikněte na tlačítko OK. spse01691 Rozpady sestav 15-9

66 Lekce 15 Cvičení: Rozložení sestavy Na panelu příkazu klikněte na příkaz Rozložit, poté na tlačítko Dokončit a na tlačítko Storno. Zobrazí se výsledky. Prohlédněte si výsledky. Všechny součásti se rozloží, jako by byly v sestavě horní úrovně. Klikněte na příkaz Konfigurace zobrazení. Kliknutím na tlačítko Nová vytvoříte novou konfiguraci, zadejte název exp02 a poté klikněte na tlačítko OK. Klikněte na tlačítko Zavřít. Na kartě Domů ve skupině Upravit vyberte příkaz Složit a vraťte tak sestavu do složeného stavu. Až budete dotázáni na smazání aktuálního rozložení, klikněte na tlačítko Ano Rozpady sestav spse01691

67 Cvičení: Rozložení sestavy Krok 3 Připojte podsestavy hodinových ručiček, aby se nerozložily, a zopakujete příkaz Automaticky rozložit. Ve stromu modelu vyberte podsestavy určující hodinové ručičky. Vyberte kartu Domů fi skupinu Upravit fi příkaz Připojit. Všimněte si změny zobrazení ve stromu modelu, které ukazuje, že jsou podsestavy připojeny. Poznámka Pokud potřebujete podsestavu odpojit, vyberte ji a klikněte na příkaz Odpojit. Zopakujte příkaz Automaticky rozložit s vypnutou možností Připojit všechny podsestavy. spse01691 Rozpady sestav 15-11

68 Lekce 15 Cvičení: Rozložení sestavy Klikněte na tlačítka Rozložit, Dokončit a Storno v tomto pořadí. Výsledek můžete vidět na obrázku. Prohlédněte si výsledky. Všechny součásti, kromě hodinových ručiček, se rozložily, jako by byly v sestavě horní úrovně Rozpady sestav spse01691

69 Cvičení: Rozložení sestavy Přemístíte součásti e_glass.par a e_se_face.par v rozložení. Vyberte kartu Domů fi skupinu Upravit fi příkaz Přemístit. Jakou součást k přemístění vyberte e_glass. spse01691 Rozpady sestav 15-13

70 Lekce 15 Cvičení: Rozložení sestavy Jako součást, vedle níž bude přemisťovaná součást umístěna vyberte G07_60_15.par Rozpady sestav spse01691

71 Cvičení: Rozložení sestavy Vložení proveďte u strany mimo hodinovou skříň. Poznámka Izočára si zachová svou délku a může být delší, než požadujete. spse01691 Rozpady sestav 15-15

72 Lekce 15 Cvičení: Rozložení sestavy Přemístěte součást e_se_face.par opakováním předchozích kroků. Součást, vedle níž se přesouvaná součást umístí, bude e_glass.par. Směr je nastaven k hodinám. Takto plochu umístíte mezi sklo a zbytek hodin Rozpady sestav spse01691

73 Cvičení: Rozložení sestavy Klikněte na příkaz Vybrat a ve Stromu rozložení najděte součásti e_glass.par a e_se_face.par a nastavte hodnotu odsazení na 30 mm. Klikněte na příkaz Konfigurace zobrazení. Klikněte na příkaz Nový, zadejte exp03 a klikněte na tlačítko Uložit. Klikněte na tlačítko Zavřít. Výběrem karty Domů fi skupiny Upravit fi příkazu Složit proveďte obnovení sestavy do nerozloženého stavu. Až budete dotázáni na smazání aktuálního rozložení, klikněte na tlačítko Ano. spse01691 Rozpady sestav 15-17

74 Lekce 15 Cvičení: Rozložení sestavy Krok 4 Použijte příkaz Automaticky rozložit se zapnutou možností Podsestava. To je první krok v tvorbě konečného rozložení. Po automatickém rozložení pomocí příkazu ručního rozložení zkontrolujte události v rozložení. Klikněte na příkaz Automaticky rozložit. Na panelu příkazu Automaticky rozložit vyberte příkaz Podsestava. Vyberte e_housing.asm a klikněte na tlačítko Potvrdit. Klikněte na tlačítko Možnosti automatického rozložení. Vyberte možnost Připojit všechny podsestavy. Způsob rozložení nastavte na Dle úrovní podsestavy a klikněte na tlačítko OK. Klikněte na tlačítko Automatická vzdálenost rozložení a zadejte hodnotu 15 mm Rozpady sestav spse01691

75 Cvičení: Rozložení sestavy Klikněte na tlačítka Rozložit, Dokončit a Storno v tomto pořadí. Výsledek můžete vidět na obrázku. Prohlédněte si výsledky. Rozložila se pouze vybraná podsestava. spse01691 Rozpady sestav 15-19

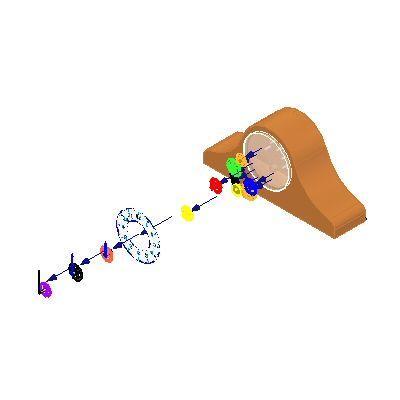

76 Lekce 15 Cvičení: Rozložení sestavy Krok 5 Nyní pomocí příkazu ručního rozložení zdokonalte události rozložení. Zvolte kartu Domů fi skupinu Rozložit fi Rozložit. Ve stromu modelu v podsestavě e_housing.asm vyberte součást e_feltpad.par a klikněte na tlačítko Potvrdit. Tato součást je v dolní části skříně a je umístěna pomocí vazby ukotvení. Rozložíte ji ve stejném směru jako podložky Rozpady sestav spse01691

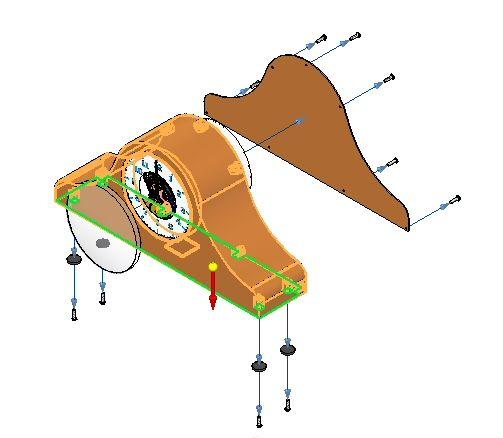

77 Cvičení: Rozložení sestavy Jako nehybnou součást vyberte e_case.par. spse01691 Rozpady sestav 15-21

78 Lekce 15 Cvičení: Rozložení sestavy Jako plochu nehybné součásti, od které bude probíhat rozložení, vyberte dolní plochu součásti e_case.par Rozpady sestav spse01691

79 Cvičení: Rozložení sestavy Jako směr rozložení vyberte dolů. spse01691 Rozpady sestav 15-23

80 Lekce 15 Cvičení: Rozložení sestavy Hodnotu odsazení nastavte na 35 mm a klikněte na tlačítko Rozložit. Klikněte na tlačítka Dokončit a poté Storno Rozpady sestav spse01691

81 Cvičení: Rozložení sestavy Krok 6 Pomocí příkazu ručního rozložení přesuňte hodinové soukolí jako skupinu. Hodinové soukolí bude umístěno mezi hodinovou skříň a zadní kruhovou rovinu používanou k umístění soukolí v hodinách. Nejprve je nutné opravit vzdálenost rozložení mezi skříní a zadní částí a udělat tak místo pro hodinové soukolí. Ve stromu rozložení vyberte Událost 1 v součásti e_back.par a změňte vzdálenost na 60,00 mm. Klikněte na příkaz Rozložit. Ve stromu modelu vyberte všechna hodinová soukolí a podsestavy definující hodinové ručičky a klikněte na tlačítko Potvrdit. spse01691 Rozpady sestav 15-25

82 Lekce 15 Cvičení: Rozložení sestavy Jako součást, která zůstane nehybná, vybertee_back.par Rozpady sestav spse01691

83 Cvičení: Rozložení sestavy Jako stabilní plochu, od které proběhne rozložení, vyberte kruhovou plochu na obrázku. spse01691 Rozpady sestav 15-27

84 Lekce 15 Cvičení: Rozložení sestavy Jako směr rozložení vyberte směr na obrázku Rozpady sestav spse01691

85 Cvičení: Rozložení sestavy Nastavte parametry podle obrázku a klikněte na tlačítko OK. spse01691 Rozpady sestav 15-29

86 Lekce 15 Cvičení: Rozložení sestavy Zadejte vzdálenost 25 mm a klikněte na tlačítka Rozložit, Dokončit a Storno v tomto pořadí. Klikněte na příkaz Konfigurace zobrazení. Klikněte na možnost Nová a zadejte název exp04. Poté klikněte na tlačítko OK. Klikněte na tlačítko Zavřít. Poznámka Tuto konfiguraci později přepíšete. Je dobré ukládat rozložené pohledy po krocích pro případ, že se bude potřeba vrátit do bodu, ve kterém jste pohled uložili Rozpady sestav spse01691

87 Cvičení: Rozložení sestavy Krok 7 Pomocí příkazu Přesunout rozloženou součást přemístěte část rozložení. Klikněte na kartu Domů fi skupinu Upravit fi Přetáhnout komponentu. Ve stromu rozložení vyberte součást e_back.par a na panelu příkazu Přetáhnout komponentu klikněte na tlačítko Potvrdit. Na panelu příkazu vyberte příkaz Přesunout. spse01691 Rozpady sestav 15-31

88 Lekce 15 Cvičení: Rozložení sestavy Přetáhněte osu Z svisle Rozpady sestav spse01691

89 Cvičení: Rozložení sestavy Umístěte součásti podle obrázku. spse01691 Rozpady sestav 15-33

90 Lekce 15 Cvičení: Rozložení sestavy Výsledek je na následujícím obrázku. Klikněte na příkaz Vybrat a ve stromu rozložení vyberte právě vytvořenou událost. Svislá izočára se zvýrazní. Vzdálenost nastavte na 50 mm a klikněte na tlačítko OK. Klikněte na příkaz Přetáhnout komponentu Rozpady sestav spse01691

91 Cvičení: Rozložení sestavy Vyberte součást e_backplate.par a klikněte na tlačítko Potvrdit Na panelu příkazu vyberte příkaz Otočit. spse01691 Rozpady sestav 15-35

92 Lekce 15 Cvičení: Rozložení sestavy Jako úhel otočení okolo osy Y zadejte 45 o. Výsledek můžete vidět na obrázku. Ve skupině Konfigurace na pásu karet klikněte na příkaz Uložit konfiguraci zobrazení. Poznámka Příkaz Uložit konfiguraci zobrazení uloží změny v názvu konfigurace, která je právě zobrazena na pásu karet. Toto je rychlý způsob uložení konfigurace Rozpady sestav spse01691

93 Cvičení: Rozložení sestavy Krok 8 Animujte rozložení. Poznámka Tvorba animace rozloženého pohledu je jediná část příkazu Animovat, kterou se toto cvičení zabývá. Zvolte kartu Domů fi skupinu Animovat fi Editor animací. Přehled editoru animací. Pravý panel je časovou osou pro každou událost animace. V této sestavě již byl dříve definován motor. Zobrazí se ovládání pro přehrávání animace. Levý panel zobrazuje události animace a pravý zobrazuje panely jejich trvání. Takto můžete definovat a seřadit události animace. Klikněte na příkaz Vlastnosti animace. spse01691 Rozpady sestav 15-37

94 Lekce 15 Cvičení: Rozložení sestavy Nastavte hodnoty podle obrázku a klikněte na tlačítko OK. Klikněte pravým tlačítkem myši na událost Rozložení a poté klikněte na příkaz Upravit definici Rozpady sestav spse01691

95 Cvičení: Rozložení sestavy Nastavte parametry podle obrázku. Počáteční stav: Rozloženo. Rychlost: Doba trvání rozložení je 5 sekund na událost. Pořadí animace: Začít zevnitř. Klikněte na tlačítko OK. Události rozložení se vyplňují v levém panelu. Poznámka Během animace je možné přibližovat nebo oddalovat a posouvat pohled. Před animací je dobré upravit okno zobrazení tak, aby odpovídalo animaci v pohledu. Chcete-li to provést, vyberte kartu Zobrazení fi skupinu Okno fi Uspořádat a vyberte položku Vodorovně. Na ovladačích animace klikněte na tlačítko Přehrát a pozorujte rozložení. Po skončení rozložení klikněte na tlačítko Zastavit na ovladačích animace. Na ovladačích animace klikněte na tlačítko Přejít na začátek. spse01691 Rozpady sestav 15-39

96 Lekce 15 Cvičení: Rozložení sestavy Nyní změňte pořadí rozložení. Klikněte pravým tlačítkem myši na událost rozložení a poté klikněte na příkaz Upravit definici. Nastavte parametry podle obrázku. Počáteční stav: Složený. Pořadí animace: Začít zevnitř. Klikněte na tlačítko OK. Na ovladačích animace klikněte na tlačítko Přehrát a pozorujte rozložení. Po skončení rozložení klikněte na tlačítko Zastavit na ovladačích animace. Na ovladačích animace klikněte na tlačítko Přejít na začátek Rozpady sestav spse01691

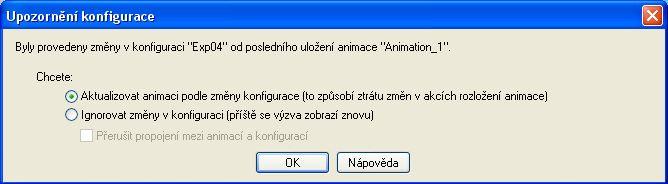

97 Cvičení: Rozložení sestavy Nyní změňte pořadí rozložení. Klikněte pravým tlačítkem myši na událost rozložení a poté klikněte na příkaz Upravit definici. Nastavte parametry podle obrázku. Počáteční stav: Složený. Pořadí animace: Začít z venku. Klikněte na tlačítko OK. Na ovladačích animace klikněte na tlačítko Přehrát a pozorujte rozložení. Po skončení rozložení klikněte na tlačítko Zastavit na ovladačích animace. Na ovladačích animace klikněte na tlačítko Přejít na začátek. spse01691 Rozpady sestav 15-41

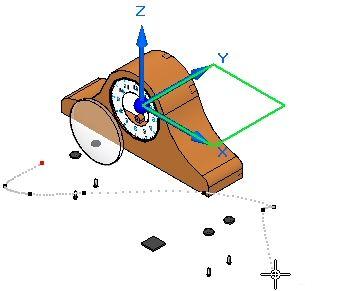

98 Lekce 15 Cvičení: Rozložení sestavy Chcete-li Editor animací ukončit, klikněte znovu na příkaz Editor animací. Kliknutím na tlačítko Ano uložte změny v aktuální animaci Rozpady sestav spse01691

99 Cvičení: Rozložení sestavy Krok 9 Aby se všechny šrouby rozložily současně, přesuňte je pro účely animace všechny do stejné skupiny událostí. Ve stromu rozložení vyberte šrouby, které připojují podložky k dolní části skříně. Klikněte pravým tlačítkem myši a vyberte příkaz Odstranit ze skupiny událostí. Poznámka Skupina událostí, která tyto šrouby obsahovala byla zrušena, protože už neobsahuje žádné události. Klikněte pravým tlačítkem myši na šrouby a vyberte příkaz Přidat do skupiny událostí. spse01691 Rozpady sestav 15-43

100 Lekce 15 Cvičení: Rozložení sestavy Ve stromu rozložení nebo v grafickém okně vyberte šroub ve skupině, do které tyto šrouby přidáváte. Všechny šrouby nyní patří do stejné skupiny událostí. Klikněte na příkaz Uložit konfiguraci zobrazení Rozpady sestav spse01691

101 Cvičení: Rozložení sestavy Krok 10 Nyní, když jsou všechny šrouby ve stejné skupině událostí, přehrajte znovu animaci a uvidíte jejich chování. Klikněte na příkaz Editor animací. Pomocí změn v konfiguraci aktualizujte animaci. Na ovladačích animace klikněte na tlačítko Přehrát a pozorujte rozložení. Po skončení rozložení klikněte na tlačítko Zastavit na ovladačích animace. Poznámka Všimněte si, že se šrouby rozložily současně. Na ovladačích animace klikněte na tlačítko Přejít na konec. spse01691 Rozpady sestav 15-45

102 Lekce 15 Cvičení: Rozložení sestavy Krok 11 Přidejte do rozložení trajektorii pohybu, aby bylo možné ovládat pohyb dolních šroubů. Na ovladačích animace klikněte na příkaz Trajektorie pohybu. Jako komponenty, které se budou pohybovat po trajektorii, vyberte dolní šrouby a klikněte na tlačítko Potvrdit. Na klávesnici stiskněte klávesu X tolikrát, kolikrát je nutné, aby se rovina XY uzamkla podle obrázku Rozpady sestav spse01691

103 Cvičení: Rozložení sestavy Na panelu příkazu zadejte počet snímků 35. Zadejte křivku přibližně podle obrázku a klikněte na tlačítko Potvrdit. Klikněte na tlačítko Dokončit. Poznámka Křivka je volná 3D prostorová křivka uzamknutá v rovině XY. Vaše výsledky se mohou mírně lišit. Přehrajte animaci. Všimněte si, že se šrouby na začátku animace pohybují po trajektorii. Přetáhněte panel události trajektorie pohybu v časové ose animace co nejdál napravo. Klikněte pravým tlačítkem myši na panel události a zkontrolujte vlastnosti. Tyto vlastnosti lze v případě potřeby upravit. Spusťte animaci od začátku. Všimněte si, že se šrouby nyní pohybují po trajektorii na konci animace. Zastavte animaci a nastavte ji na začátek. Kliknutím na příkaz Uložit animaci uložte změny. spse01691 Rozpady sestav 15-47

104 Lekce 15 Cvičení: Rozložení sestavy Chcete-li Editor animací ukončit, klikněte na příkaz Editor animací. Tím je cvičení dokončeno. Kliknutím na příkaz Zavřít prostředí VP zavřete modul Vizualizace a prezentace. Uložte sestavu Rozpady sestav spse01691

105 Cvičení: Rozložení sestavy Souhrn cvičení V tomto cvičení jste pomocí modulu Vizualizace a prezentace rozložili sestavu. Dokončili jste následující úkoly: Pomocí příkazu Automaticky rozložit jste zahájili rozložení. Definovali jste vzdálenosti a směry rozložených součástí podél časové osy. Pomocí příkazu ručního rozložení jste seřadili události rozložení. Seskupili jste součásti a podsestavy a ovládali jejich chování během rozložení a po něm. Vytvořili jste časovou osu animace použitelnou pro pořadí animace. spse01691 Rozpady sestav 15-49

106

107 Lekce 16 Přehled lekce Odpovězte na následující otázky: 1. Kde jsou uloženy rozložené pohledy? 2. Jmenujte dvě metody připojování podsestavy během rozložení. 3. Jak je možné přesouvat události rozložení do jiných skupin rozložení? 4. Proč je lepší použít ruční rozložení místo automatického? 5. Jaké typy izočar se tvoří pomocí příkazu Automaticky rozložit? spse01691 Rozpady sestav 16-1

108

109 Lekce 17 Souhrn lekce V tomto cvičení jste pomocí prostředí Vizualizace a prezentace rozložili sestavu. Dokončili jste následující úkoly: Pomocí příkazu Automaticky rozložit jste zahájili rozložení. Definovali jste vzdálenosti a směry rozložených součástí podél časové osy. Pomocí příkazu ručního rozložení jste seřadili události rozložení. Seskupili jste součásti a podsestavy a ovládali jejich chování během rozložení a po něm. Vytvořili jste časovou osu animace použitelnou pro pořadí animace. spse01691 Rozpady sestav 17-1

110

111 Lekce 18 Příkaz Izočáry Zobrazí nebo skryje všechny izočáry mezi rozloženými součástmi. spse01691 Rozpady sestav 18-1

112

113 Lekce 19 Příkaz Upravit Upraví izočáru mezi dvěma rozloženými součástmi. U izočar můžete provádět následující změny: Můžete změnit délku izočáry upravením pozice koncového bodu na jednom z konců izočáry. Můžete změnit pozici odkloněného segmentu na izočáře. Můžete změnit pozici celé izočáry. Změna délky izočáry Délku izočáry je možné upravit tak, že vyberete konec, který chcete upravit (A), a potom přetáhnete kurzor do nového požadovaného umístění (B). Změna pozice odkloněného segmentu Pokud se součást přesune mimo původní vektor rozložení pomocí příkazu Přesunout rozloženou součást, je k izočáře přidáno odklonění. Pomocí příkazu Upravit izočáry je možné přetáhnout segment s odkloněním (A) do nového umístění (B). spse01691 Rozpady sestav 19-1

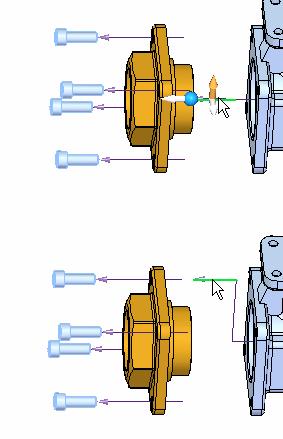

114 Lekce 19 Příkaz Upravit Úchopové body izočar Středový segment izočáry události nebo odklonění lze upravit přetáhnutím úchopového bodu (A). Izočáru poznámky lze upravit přetažením zobrazených úchopových bodů (B) a lze ji, v případě potřeby, i rozdělit (C) Rozpady sestav spse01691

115 Příkaz Upravit Změna pozice izočáry Pozice a délka izočáry se určuje automaticky pomocí vymezovacího prostoru nadřízených a podřízených součástí. Koncové zakončení izočáry vychází ze středu vymezovacího prostoru nadřízené součásti. (A) Vymezovací prostor je teoretická 3D hranice, uvnitř které se nachází objemové těleso. U některých součástí lze změnit pozici izočáry. Chcete-li změnit pozici celé izočáry, klikněte blízko jednoho konce izočáry (A) a potom klikněte na hranu nebo plochu, ke které chcete připojit konec izočáry (B). spse01691 Rozpady sestav 19-3

116 Lekce 19 Příkaz Upravit Pozice izočáry byla aktualizována (A). Je také možné změnit délku izočáry, aby bylo při aktuální orientaci pohledu lépe vidět zakončení izočáry (B). Další operace s izočarami S izočarami je možné provádět následující úkony: Chcete-li zobrazit nebo skrýt zakončení izočáry, zapněte nebo vypněte příkaz Zakončení izočar v nabídce Zobrazit. Chcete-li zobrazit nebo skrýt všechny izočáry, zapněte nebo vypněte příkaz Izočáry v nabídce Zobrazit. Chcete-li zobrazit nebo skrýt jednotlivé izočáry, v grafickém okně nebo stromu modelu vyberte součást a potom v místní nabídce klikněte na příkaz Zobrazit izočáry nebo Skrýt izočáry. Chcete-li odstranit odkloněný segment na izočáře, vyberte odpovídající událost ve stromu rozložení a potom v místní nabídce klikněte na příkaz Odstranit. Stejného výsledku dosáhnete tak, že pomocí příkazu Přesunout rozloženou součást přesunete součást zpět do předchozího vektoru rozložení. Pokud sbalíte součást pomocí příkazu Sbalit, izočára bude odstraněna Rozpady sestav spse01691

117 Příkaz Upravit Příkazy Zobrazit izočáry a Skrýt izočáry jsou dostupné také v místní nabídce při výběru události rozložení na kartě Strom rozložení. Poznámka Izočáry je možné vybrat v grafickém okně pomocí příkazu Upravit izočáry nebo na kartě Strom rozložení pomocí výběrového nástroje. spse01691 Rozpady sestav 19-5

118

119 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě spse01691 Rozpady sestav 20-1

120 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Activity: Úprava izočar v rozložené sestavě V tomto cvičení dokončíte následující úkoly: Upravili jste izočáry události. Vytvořili jste a upravovali izočáry poznámek. Odstranili jste izočáry poznámek. Rozdělili jste izočáry poznámek a poté je upravili. Vložili jste rozložený pohled do výkresového listu Rozpady sestav spse01691

121 Cvičení: Úprava izočar v rozložené sestavě Krok 1 V tomto cvičení otevřete sestavu, pro kterou byl vytvořen rozložený pohled. Upravíte izočáry události, poté je převedete na izočáry poznámek pomocí příkazu Rozložit. V tomto cvičení budou prvky sestavy přemístěny podél izočar asociovaných s těmito prvky. Otevřete sestavu computer_speaker.asm se všemi aktivními součástmi. Na kartě Nástroje ve skupině Prostředí klikněte na možnost Prostředí VP. Na kartě Domů ve skupině Konfigurace klikněte na příkaz Konfigurace zobrazení. Vyberte konfiguraci s názvem explode. Klikněte na tlačítko Použít a poté na Zavřít. Poznámka Izočáry v této konfiguraci zobrazení jsou izočárami události. spse01691 Rozpady sestav 20-3

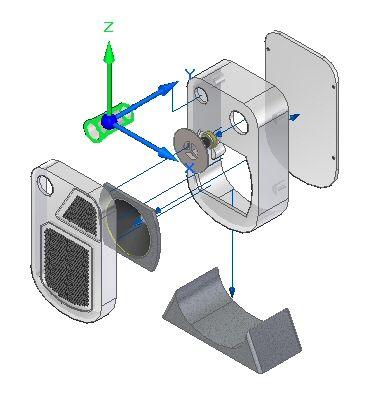

122 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Krok 2 Pomocí příkazu Přetáhnout komponentu bude upravena izočára události. Klikněte na příkaz Přetáhnout komponentu. Vyberte komponentu sestavy woofer_tube1.par podle obrázku a potvrďte ji Rozpady sestav spse01691

123 Cvičení: Úprava izočar v rozložené sestavě Vyberte osu Z a zadejte hodnotu vzdálenosti 50 mm. Kliknutím na výběrový nástroj ukončíte režim přetažení. Izočára byla upravena podle obrázku. spse01691 Rozpady sestav 20-5

124 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Krok 3 Izočára události bude přemístěna. Klikněte na příkaz Upravit. Vyberte zobrazenou izočáru Rozpady sestav spse01691

125 Cvičení: Úprava izočar v rozložené sestavě Klikněte na zobrazený úchopový bod. Vyberte koncový bod zobrazeného úseku čáry. spse01691 Rozpady sestav 20-7

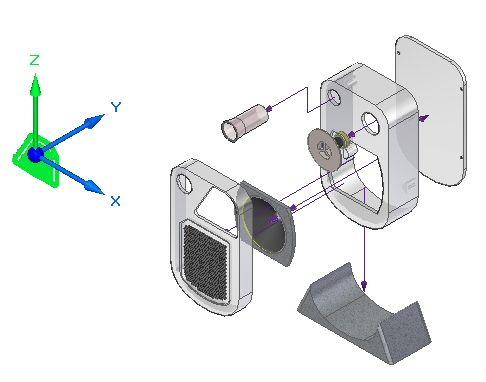

126 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Izočára bude přemístěna podle obrázku. Uložte konfiguraci zobrazení Rozpady sestav spse01691

127 Cvičení: Úprava izočar v rozložené sestavě Krok 4 Izočáry události budou převedeny na izočáry poznámek. Prohlédněte si rozložený strom modelu. Izočáry událostí nejsou v rozloženém stromu modelu zobrazeny. Klikněte na příkaz Rozložit. Prohlédněte si rozložený strom modelu. Izočáry události byly převedeny na izočáry poznámek. Poznámka Izočáry události nebyly odstraněny. Izočáry události jsou uloženy v konfiguraci zobrazení, která byla uložena před rozložením izočar. Konfigurace zobrazení s izočárami poznámek by měla být uložena pod jiným názvem konfigurace zobrazení. Klikněte na příkaz Konfigurace zobrazení. spse01691 Rozpady sestav 20-9

128 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Klikněte na příkaz Nová. Zadejte název poznámka a klikněte na tlačítko OK. Klikněte na tlačítko Zavřít Poznámka Konfigurace zobrazení obsahující izočáry poznámek byla uložena Rozpady sestav spse01691

129 Cvičení: Úprava izočar v rozložené sestavě Krok 5 Izočára poznámky bude odstraněna a nahrazena novou izočárou poznámky. V rozloženém stromu modelu vyberte izočáru 3. spse01691 Rozpady sestav 20-11

130 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Odstraňte izočáru 3. Poznámka Odstraněná izočára byla připojena k součásti grate2_1.par. Klikněte na příkaz Přetáhnout komponentu Rozpady sestav spse01691

131 Cvičení: Úprava izočar v rozložené sestavě Vyberte grate2_1.par a potvrďte. Přesuňte grate2_1.par o 300 mm ve směru Y, o 100 ve směru X a 200 mm ve směru Z. spse01691 Rozpady sestav 20-13

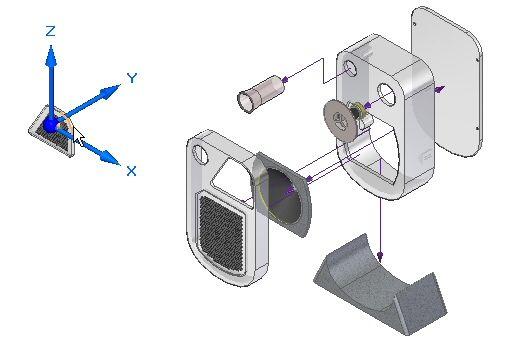

132 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Vytvoří se nová izočára poznámky. Klikněte na příkaz Kreslit. Bod na izočáře zadejte kliknutím na kruh podle obrázku Rozpady sestav spse01691

133 Cvičení: Úprava izočar v rozložené sestavě Konec izočáry zadejte kliknutím na kruh podle obrázku. spse01691 Rozpady sestav 20-15

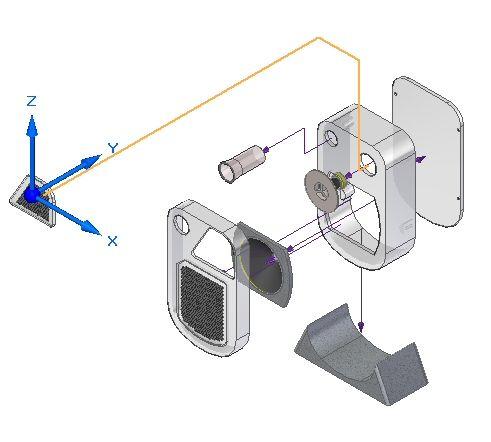

134 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Kliknutím na tlačítka Kreslit předchozí a Kreslit další dosáhnete výsledků jako na obrázku. Klikněte na Dokončit a poté klikněte na Zavřít Rozpady sestav spse01691

135 Cvičení: Úprava izočar v rozložené sestavě Byla vytvořena izočára poznámky. spse01691 Rozpady sestav 20-17

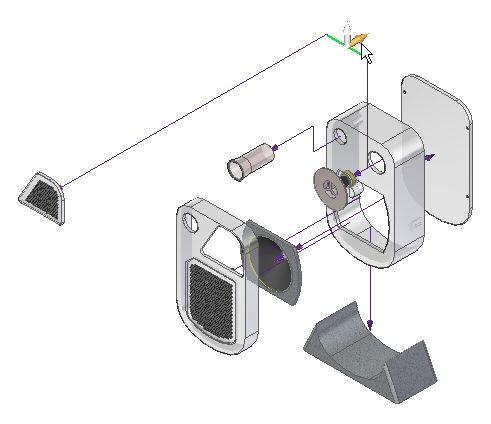

136 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Krok 6 Izočára poznámky bude přemístěna. Klikněte na příkaz Upravit. Vyberte úchopový bod segmentu podle obrázku Rozpady sestav spse01691

137 Cvičení: Úprava izočar v rozložené sestavě Přetáhněte segment do umístění přibližně podle obrázku. Klikněte na příkaz Rozdělit izočáru. spse01691 Rozpady sestav 20-19

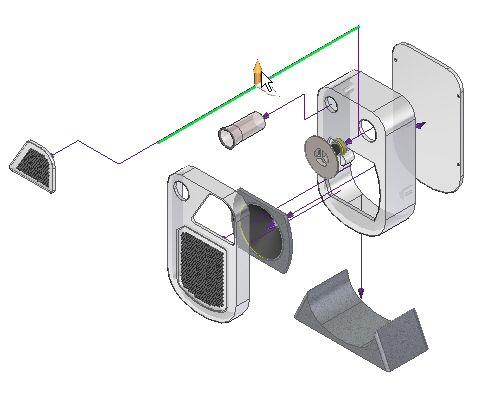

138 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Vyberte izočáru nacházející se přibližně v pozici podle obrázku. Klikněte na příkaz Upravit Rozpady sestav spse01691

139 Cvičení: Úprava izočar v rozložené sestavě Vyberte úchopový bod segmentu podle obrázku. Přetáhněte segment do umístění přibližně podle obrázku. spse01691 Rozpady sestav 20-21

140 Lekce 20 Cvičení: Úprava izočar v rozložené sestavě Uložení konfigurace zobrazení. Zavřete prostředí VP a uložte sestavu Rozpady sestav spse01691

141 Cvičení: Úprava izočar v rozložené sestavě Krok 7 Vytvořte výkresový list pro rozložený pohled. Klikněte na tlačítko aplikace Solid Edge. Poté na Nový > Vytvořit výkres. Při výzvě k zadání výchozí šablony klikněte na tlačítko OK. V průvodci výkresovým pohledem vyberte konfiguraci zobrazení s názvem Poznámka. Vložte rozložený pohled do výkresového listu. Uložte a zavřete všechny soubory. Tím toto cvičení končí. spse01691 Rozpady sestav 20-23
