Poznámky a omezení vlastnických práv
|
|
- Lenka Kašparová
- před 5 lety
- Počet zobrazení:
Transkript
1
2 Poznámky a omezení vlastnických práv Tento software a související dokumentace je majetkem společnosti Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Siemens a logo společnosti Siemens jsou registrovanými obchodními známkami společnosti Siemens AG. Solid Edge je obchodní známkou nebo registrovanou obchodní známkou společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích zástupců ve Spojených státech a dalších zemích. Všechny ostatní obchodní známky, registrované obchodní známky nebo známky služeb náleží příslušným vlastníkům. 2 Nastavitelné součásti a sestavy spse01686
3 Obsah Poznámky a omezení vlastnických práv Úvod Tvorba nastavitelné součásti Nastavitelné součásti v sestavách Cvičení: Tvorba nastavitelné součásti Activity: Tvorba nastavitelné součásti Tvorba proměnné definující nastavitelnou vzdálenost Pomocí skic vytvořte pružinu Definujte nastavitelnou proměnnou Umístěte a definujte nastavitelnou součást jako pružinu Definujte nastavitelnou součást jako pevnou součást Souhrn Přehled lekce Souhrn lekce Tvorba nastavitelné sestavy Nastavitelné a pevné sestavy Cvičení: Tvorba nastavitelné sestavy Activity: Tvorba nastavitelné sestavy Umístěte sestavu obsahující nastavitelnou součást na vyšší úroveň sestavy Nastavte sestavu jako nastavitelnou Souhrn Přehled lekce Souhrn lekce spse01686 Nastavitelné součásti a sestavy 3
4
5 Lekce 1 Úvod Vítejte v kurzu samostudia Solid Edge. Tento kurz je navržen tak, aby vás naučil používat Solid Edge. Kurz je pojat jako samostudium a obsahuje postupy a příklady aktivit, které slouží k procvičení postupů. Kurzy samostudia Solid Edge spse01424 Práce se Solid Edge Embedded Client spse01510 Tvorba skic spse01515 Tvorba základních prvků spse01520 Přesouvání a otáčení ploch spse01525 Práce s vazbami ploch spse01530 Tvorba prvků zakončení spse01535 Tvorba procedurálních prvků spse01536 Modelování synchronních a sekvenčních prvků spse01537 Modelování více těles spse01540 Modelování sestav spse01545 Výkresy spse01546 Návrh plechových součástí spse01550 Procvičování dovedností s projekty spse01560 Plošné modelování spse01610 Konstrukce rámů Solid Edge spse01640 Tvorba pole v prostředí sestavy spse01645 Systémové knihovny sestavy spse01650 Práce s velkými sestavami spse01655 Správa dokumentace spse01660 Výpisy sestavy spse01686 Nastavitelné součásti a sestavy 1-1
6 Lekce 1 Úvod spse01665 Nahrazování součástí sestavy spse01670 Modelování v kontextu sestavy spse01675 Prvky sestavy spse01680 Kontrola sestavy spse01685 Alternativní sestavy spse01686 Upravitelné součásti a sestavy spse01690 Virtuální komponenty sestavy spse01691 Rozpady sestav spse01692 Rendrování sestav spse01693 Animování sestav spse01695 Konstrukce potrubí spse01696 Tvorba kabeláže pomocí nástroje Konstrukce kabeláže spse01697 Práce s nailboardy spse01698 Používání vazby vačky Zahájení práce se cvičením Toto samostudium začíná tam, kde končí cvičení. Cvičení představují nejrychlejší způsob, jak se seznámit se základy používání Solid Edge. Pokud nemáte se Solid Edge žádné zkušenosti, začněte cvičeními a před zahájením samostudia se seznamte se základy modelování a úpravy součástí. Podporované prohlížeče Windows: o Internet Explorer 8 nebo 9 o Firefox 12 nebo novější UNIX/Linux o Firefox 9.x nebo novější* Mac: Safari 5.x nebo novější Vyhledávání vyžaduje doplněk Java. Vyhledávání vyžaduje verzi nebo novější doplňku Java nainstalovaného v prohlížeči. Doplněk je dostupný (zdarma) v prostředí Java Runtime Environment (JRE) 6.0. Pokud potřebujete nainstalovat prostředí JRE nebo ekvivalentní prostředí Java, navštivte stránku pro stažení prostředí Java na adrese Nastavitelné součásti a sestavy spse01686
7 Úvod Videa a simulace vyžadují aplikaci Adobe Flash Player. Pro sledování videí a simulací je nutné mít v prohlížeči nainstalovánu aplikaci Adobe Flash Player verze 10 nebo novější. Aplikaci Flash Player lze zdarma stáhnout na adrese Adobe Acrobat Reader Některé části nápovědy mohou být dodány ve formátu PDF, který vyžaduje aplikaci Adobe Acrobat Reader 7.0 nebo novější. Tuto aplikaci lze zdarma stáhnout na adrese Internet Explorer Caveats Zobrazení kompatibilní s IE 9 Soubory HTML jsou plně podporovány při spuštění s protokolem nebo protokolem file:///. Pokud však soubory zobrazujete z místní instalace, např. D://, bude možná nutné zapnout kompatibilní zobrazení. V IE 9 proveďte následující kroky: 1. Vyberte příkaz Nástroje/Nastavení kompatibilního zobrazení. 2. V dialogovém okně Nastavení kompatibilního zobrazení zaškrtněte políčko Zobrazit všechny weby v kompatibilním zobrazení. *Firefox Caveats Uživatelům prohlížeče Firefox se doporučuje provést aktualizaci na nejnovější verzi kvůli bezpečnostním problémům s doplňkem Java. Kvůli těmto problémům se nedoporučuje používat starší verze prohlížeče Firefox. Viz: Většina zákazníků instaluje a spouští naše soubory pomocí protokolu který je plně podporován. Prohlížeč Firefox však obsahuje výchozí bezpečnostní nastavení, které nápovědě zabraňuje ve správném spuštění z cesty UNC (file:///). Toto nastavení změníte úpravou hodnoty security.fileuri.strict_origin_policy: o Do adresního řádku zadejte about:config. o o Do pole Hledat zadejte security.fileuri. Pokud má možnost security.fileuri.strict_origin_policy hodnotu true, nastavte ji na false. (Hodnotu je možné změnit dvojitým kliknutím.) Restartujte prohlížeč. spse01686 Nastavitelné součásti a sestavy 1-3
8

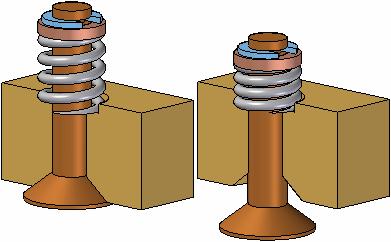

9 Lekce 2 Tvorba nastavitelné součásti Nastavitelné součásti změní hodnoty vazeb tak, aby při umístění do sestavy lícovaly. spse01686 Nastavitelné součásti a sestavy 2-1
10
11 Lekce 3 Nastavitelné součásti v sestavách Při konstrukci sestavy je v některých případech potřeba použít součásti, které musí reagovat na změny podmínek v sestavě. Například pružina může být stlačená nebo nestlačená v závislosti na poloze ostatních dílů v sestavě. Funkce nastavitelných součástí v Solid Edge umožňuje určit parametry v modelu součásti, které se nastaví podle příslušných parametrů v sestavě. To umožňuje ovládat velikost a tvar součásti podle parametrů určených v sestavě. Když určíte, že je součást nastavitelná, geometrie tělesa v souboru součásti se při změně parametrů sestavy nezmění. Změní se asociativní kopie tělesa v sestavě. Pokud určíte, že je součást v rámci sestavy nastavitelná, automaticky se do sestavy vloží asociativní kopie tělesa součástí a Solid Edge bude zajišťovat její správu. To umožňuje vložit do sestavy více výskytů nastavitelné součásti tak, že se každý výskyt přizpůsobí hodnotám aktuálních parametrů. Jeden výskyt pružiny může být například zobrazen stlačený a jiný nestlačený. spse01686 Nastavitelné součásti a sestavy 3-1
12 Lekce 3 Nastavitelné součásti v sestavách Poznámka Funkčnost nastavitelné součásti je možné použít pouze na objemová tělesa. Plošná tělesa budou v sestavě zkopírována vždy jako pevná. Změna součásti na nastavitelnou Chcete-li součást změnit na nastavitelnou v rámci sestavy, musíte nejprve v dokumentu součásti nebo plechové součásti určit parametry, které chcete přizpůsobovat. Potom můžete určit příslušné řídicí parametry v prostředí sestavy. Jako parametry určující nastavitelnou součást lze použít řídící kóty a proměnné, které ovládají prvek, referenční rovinu nebo konstrukční objekt. Pokud určíte, že je součást nastavitelná, nelze součást upravit v kontextu sestavy pomocí příkazu Upravit. K otevření součásti můžete použít příkaz Otevřít. Určení parametrů součásti Příkaz Nastavitelná součást na kartě Nástroje zobrazí v prostředí součásti nebo plechové součásti dialogové okno Nastavitelná součást, ve kterém lze určovat nebo upravovat nastavitelné parametry. Jakmile se zobrazí dialogové okno Nastavitelná součást, lze výběrem prvků zobrazit jejich kóty nebo můžete zobrazit tabulku proměnných kliknutím na tlačítko Tabulka proměnných. Pokud například chcete, aby byla délka pružiny nastavitelná, můžete přidat proměnnou, která ovládá délku pružiny: SprLngPrt do seznamu nastavitelných parametrů tak, že tuto proměnnou vyberete v tabulce proměnných. 3-2 Nastavitelné součásti a sestavy spse01686

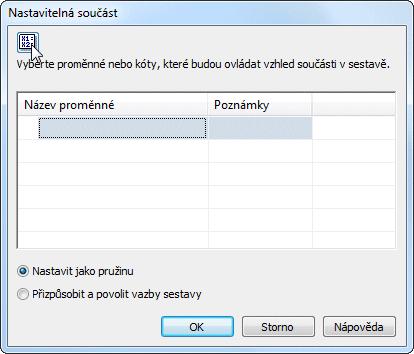

13 Nastavitelné součásti v sestavách Když do dialogového okna Nastavitelná součást přidáte proměnnou nebo kótu, přidá se název parametru do sloupce (A) v tabulce proměnných. Rovněž můžete přidat text do poznámek ve sloupci (B) pro snadnější určení, kterou vlastnost součásti tento parametr ovládá. Umístění nastavitelných součástí do sestavy Při přidávání nastavitelné součásti do sestavy byste měli nejprve umístit a vazbami upevnit součásti, které ovlivňují nastavitelnou součást. To umožňuje použití okolních součástí k určení parametrů nastavitelné součásti. To, zda je součást v sestavě nastavitelná nebo pevná, lze určit buď při vkládání, nebo později po jejím vložení. Ihned po přetažení nastavitelné součásti do sestavy se zobrazí se dialogové okno umožňující určit, zda bude součást pevná nebo nastavitelná. Jestliže vyberete možnost Vložit napevno, proběhne proces umístění součásti, jako by se jednalo o běžnou součást. K umístění součásti v sestavě lze použít vazby sestavy. Nastavitelná součást umístěná v sestavě napevno se chová stejně jako kterákoliv jiná součást v sestavě. Pokud nastavíte možnost Vložit nastavitelně, proces umístění součásti se dočasně pozastaví, abyste mohli pomocí dialogového okna Nastavitelná součást určit nastavitelné parametry v sestavě. Poznámka Při umísťování nastavitelné součásti není možnost pro používání samostatného okna Vložit součást dostupná. Součást se umístí do okna sestavy, abyste mohli určit nastavitelné parametry a vazby sestavy v jednom okně. Určení parametrů sestavy Kromě možností pro výběr řídicích kót a proměnných obsahuje dialogové okno Nastavitelná součást v prostředí sestavy možnosti, které umožňují vytvořit proměnnou měření. Pomocí ní lze k určení proměnných, které ovládají velikost a spse01686 Nastavitelné součásti a sestavy 3-3

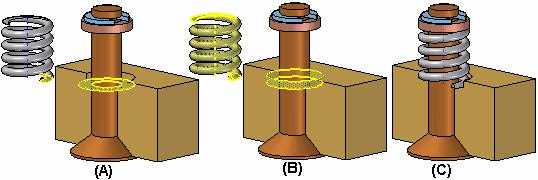

14 Lekce 3 Nastavitelné součásti v sestavách tvar nastavitelné součásti v sestavě, použít geometrii jiných součástí umístěných v sestavě. Možnosti proměnné měření aktivují jeden z příkazů měření, které jsou dostupné také na kartě Kontrola fi skupině Měření. Chcete-li určit, že minimální vzdálenosti mezi dvěma plochami určuje parametr výšky součásti, lze použít možnost Měřit minimální vzdálenost. Po výběru objektů v sestavě, které určují vzdálenost, kterou chcete měřit, se automaticky vytvoří proměnná sestavy a přidá se do buňky Proměnná sestavy v dialogovém okně Nastavitelná součást. V prostředí sestavy jsou v dialogovém okně Nastavitelná součást tři sloupce: Proměnná součásti (A) Poznámky (B) a Proměnná sestavy (C). V tomto příkladě je proměnná součásti SprLngPrt ovládána proměnnou měření SprLngAsm v sestavě. Pro řízení parametrů nastavitelné součásti je možné kromě proměnných měření použít také proměnné vazeb sestavy. Hodnoty odsazení vazeb je možné nastavit jako řídicí parametry nastavitelné součásti jejich výběrem v tabulce proměnných. Možnost Vložit jako pružinu použije proměnnou vytvořenou měřením vzdálenosti k upravení délky související proměnné v dokumentu součásti nebo plechové součásti. Umístění součástí připojených k upravitelné součásti určuje délku proměnné určující vzdálenost. Možnost Přizpůsobit a povolit vazby sestavy použije proměnnou vytvořenou pomocí měření ke změně délky nastavitelné součásti a přemístění součástí v sestavě, které nejsou propojeny vazbami. Délka proměnné určující délku nastavitelné součásti se použije k umístění součástí, které nejsou propojeny vazbami, připojených k nastavitelné proměnné. Po určení všech parametrů v sestavě, které ovládají nastavitelnou součást, klikněte v dialogovém okně Nastavitelná součást na tlačítko OK, čímž se vrátíte k umísťování součásti. V tomto příkladu vazba proti sobě (A) a vazba souose (B) plně umísťují součást v sestavě (C). 3-4 Nastavitelné součásti a sestavy spse01686
15 Nastavitelné součásti v sestavách To, že bude součást nastavitelná, lze určit i po jejím umístění v sestavě. Nejprve je nutné určit nastavitelné parametry součásti v prostředí součásti nebo plechové součásti. Potom lze v sestavě pomocí příkazu Nastavitelná součást v místní nabídce vybrané součásti určit, že bude součást nastavitelná a poté určit nastavitelné parametry. Poznámka Pokud určíte, že je součást nastavitelná, nelze součást upravit v kontextu sestavy pomocí příkazu Upravit. K otevření součásti můžete použít příkaz Otevřít. Aktualizace nastavitelných součástí Jestliže upravíte sestavu tak, že se nastavitelná součást musí změnit, a je zapnutá možnost Automatická aktualizace, aktualizuje se velikost a tvar nastavitelné součásti automaticky. Pokud například v této sestavě upravíte hodnotu odsazení mezi součástmi ventilu a těla, ventil se otevře. To způsobí automatickou aktualizaci velikosti a tvaru nastavitelné součásti. spse01686 Nastavitelné součásti a sestavy 3-5
16 Lekce 3 Nastavitelné součásti v sestavách Nastavitelné součásti v nastavitelných podsestavách Do sestavy lze umístit podsestavu, která obsahuje nastavitelnou součást, a potom nastavit podsestavu jako nastavitelnou. Můžete například chtít umístit dva výskyty podsestavy válce v různých pozicích. Každá sestava válce obsahuje pružinu, která je nastavitelnou součástí, což umožňuje pružině měnit délku podle změny polohy podsestavy válce. Když podsestavu obsahující nastavitelné součásti převedete na nastavitelnou, proměnné nastavitelné součásti se přenesou do aktuální sestavy. Další informace o tvorbě a používání nastavitelných sestav naleznete v tématu nápovědy Nastavitelné sestavy. Používání referenční geometrie k ukotvení nastavitelných součástí Referenční roviny nebo konstrukční geometrii součásti lze použít k určení vazeb umístění nastavitelné součásti v sestavě, ale v některých případech to může zamezit správným reakcím nastavitelné součásti na změny sestavy. Pokud se to stane, můžete upravit vazbu umístění tak, aby používala geometrii tělesa nastavitelné součásti. Nastavitelné součásti a kusovníky Pokud do sestavy vložíte několik výskytů jedné nastavitelné součásti v různých stavech, budou všechny výskyty sečteny pod jednu pozici. Jestliže místo nastavitelných součástí v různých stavech použijete několik členů rozměrové řady součásti, každý člen rozměrové řady bude mít své výskyty sdruženy pod jinou pozicí. Preferovaným výsledkem je většinou jedno číslo součásti. Nastavitelné součásti a alternativní sestavy V rodině sestav lze použít nastavitelné součásti a alternativní polohy sestavy. Proměnnou sestavy použitou k ovládání nastavitelné součásti lze po vypnutí možnosti Upravit všechny členy upravovat pro každý člen zvlášť. 3-6 Nastavitelné součásti a sestavy spse01686
17 Lekce 4 Cvičení: Tvorba nastavitelné součásti spse01686 Nastavitelné součásti a sestavy 4-1
18 Lekce 4 Cvičení: Tvorba nastavitelné součásti Activity: Tvorba nastavitelné součásti Přehled Cílem tohoto cvičení je ukázat, jak vytvořit nastavitelnou součást k použití v sestavě. V tomto cvičení vytvoříte pružinu, která přizpůsobí délku při umístění do sestavy. 4-2 Nastavitelné součásti a sestavy spse01686

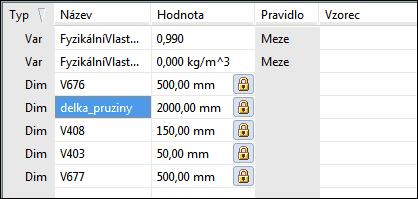

19 Cvičení: Tvorba nastavitelné součásti Tvorba proměnné definující nastavitelnou vzdálenost Skici vytvořené v dokumentu součásti se použijí k definici nastavitelné proměnné. Ve spouštěcím okně Solid Edge klikněte na odkaz Otevřít existující dokument. Ve složce se soubory cvičení vyhledejte soubor spring.par. Ve stromě modelu vyberte Skicu1 a poté vyberte Upravit profil k upravení skici. Poznámka Tato skica se použije k tvorbě šroubovice definující pružinu. Definicí kóty kontrolující délku se stane délka nastavitelnou. Okótujte vodorovnou čáru ve skice. Délka je 2000 mm. Zobrazte tabulku proměnných kliknutím na kartu Nástroje a pak na příkaz Proměnné. Najděte proměnnou s délkou rovnou 2000 a změňte její název na delka_pruziny. Zavřete tabulku proměnných. Klikněte na kartu Domů a poté klikněte na Zavřít skicu. Klikněte na tlačítko Dokončit. spse01686 Nastavitelné součásti a sestavy 4-3
20 Lekce 4 Cvičení: Tvorba nastavitelné součásti Ve stromě modelu vyberte položku Skica 2 a upravte ji pomocí příkazu Upravit profil. Umístěte vodorovnou kótu mezi dva obdélníky. Poznámka Pomocí obdélníků se vytvoří vyříznutí a seříznutí na koncích pružiny a vytvoří se tak rovinná plocha na každém jejím konci. Mezery budou řízeny vzorcem v tabulce proměnných počítajícím mezery mezi obdélníky a dříve definovanou proměnnou delka_pruziny. Zobrazte tabulku proměnných kliknutím na kartu Nástroje a pak na příkaz Proměnné. Najděte proměnnou s délkou rovnou právě vytvořené vodorovné kótě. V poli vzorce nastavte hodnotu rovnou proměnné delka_pruziny. Zavřete tabulku proměnných. Klikněte na kartu Domů a poté klikněte na Zavřít skicu. Klikněte na tlačítko Dokončit. 4-4 Nastavitelné součásti a sestavy spse01686
21 Cvičení: Tvorba nastavitelné součásti Pomocí skic vytvořte pružinu. Pomocí skici 1 vytvořte šroubovici. Skryjte skicu 2. Na kartě Domů ve skupině Tělesa klikněte na po šroubovici. Nastavte možnost Vytvořit z na: Vybrat ze skici Vyberte kruh jako řetězec skici a poté klikněte na tlačítko Potvrdit. Jako osu vyberte vodorovnou čáru. Jako počátek osy vyberte levou stranu čáry. Nastavte metodu na Délka osy a otáčky a počet otáček na 15. spse01686 Nastavitelné součásti a sestavy 4-5
22 Lekce 4 Cvičení: Tvorba nastavitelné součásti Klikněte na tlačítko Další. Klikněte na tlačítko Náhled. Klikněte na tlačítko Dokončit. Skryjte skicu 1 a zobrazte skicu 2. Na kartě Domů ve skupině Tělesa klikněte na příkaz Řez. Nastavte možnost Vytvořit z na: Vybrat ze skici Vyberte každý obdélník ve skice a poté klikněte na tlačítko Potvrdit. Jako rozsah řezu vyberte možnost Skrz vše. 4-6 Nastavitelné součásti a sestavy spse01686
23 Cvičení: Tvorba nastavitelné součásti Při definování přesahu řezu vyberte oba směry. Kliknutím na tlačítko Dokončit dokončete řez. spse01686 Nastavitelné součásti a sestavy 4-7

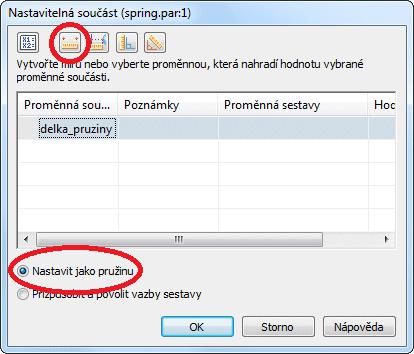

24 Lekce 4 Cvičení: Tvorba nastavitelné součásti Definujte nastavitelnou proměnnou Proměnná určující délku osy pružiny bude definována jako nastavitelná proměnná. Klikněte na kartu Nástroje. Ve skupině Pomocníci klikněte na Nastavitelná součást. Klikněte na tlačítko Tabulka proměnných. Jako nastavitelnou proměnnou vyberte proměnnou delka_pruziny. Zavřete tabulku proměnných. Jako nastavitelná proměnná bude definována proměnná delka_pruziny. 4-8 Nastavitelné součásti a sestavy spse01686
25 Cvičení: Tvorba nastavitelné součásti Klikněte na tlačítko OK. Pružina je hotova. Uložte a uzavřete dokument. spse01686 Nastavitelné součásti a sestavy 4-9
26 Lekce 4 Cvičení: Tvorba nastavitelné součásti Umístěte a definujte nastavitelnou součást jako pružinu. Pružina bude umístěna v sestavě jako nastavitelná součást. Otevření sestavy shock_absorber.asm. Ve stromu modelu klikněte pravým tlačítkem na shock_absorber.asm a poté kliknutím na tlačítko Aktivovat aktivujete všechny součásti. Prozkoumejte vazby v podsestavě shock_top.asm použité k umístění podsestavy vzhledem k shock_bottom.asm. Ve stromu modelu klikněte na shock_top.asm. Všimněte si, že ve spodním panelu je souosá vazba a plovoucí rovinná souhlasně. Poznámka Tyto vazby udržují válcovité součásti zarovnané a díry obsahující pouzdro a objímku rovnoběžné. Stále je volnost pohybu podél os válců. Pružina se umístí podle referenčních rovin. Další kroky zapnou roviny potřebné k umístění pružiny. Klikněte na Výběrový nástroj. Klikněte pravým tlačítkem do okna sestavy. Klikněte na možnost Zobrazit/skrýt ve všech součástech. Skrytí všech referenčních rovin. Klikněte na tlačítko Použít a poté kliknutím na tlačítko OK zavřete dialogové okno. Ve stromu modelu klikněte pravým tlačítkem na shock_bottom.asm a poté klikněte na Zobrazit/Skrýt komponentu Nastavitelné součásti a sestavy spse01686

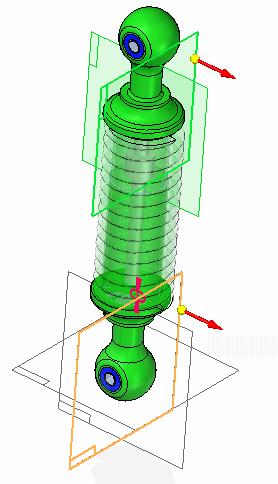

27 Cvičení: Tvorba nastavitelné součásti Zapněte referenční roviny pro shock_bottom.asm. Poté klikněte na tlačítko Použít a kliknutím na tlačítko OK zavřete dialogové okno. Na kartě Domů ve skupině Vybrat klikněte na Zrušit výběr. Přetáhněte součást spring.par z Knihovny součástí do sestavy. spse01686 Nastavitelné součásti a sestavy 4-11
28 Lekce 4 Cvičení: Tvorba nastavitelné součásti Nastavte možnost umístění na Vložit nastavitelně a klikněte na tlačítko OK. Poznámka Nastavitelná proměnná v pružině bude řízena měřenou vzdáleností mezi dvěma plochami definovanou v dalším kroku. Klikněte na Nastavit jako pružinu a poté klikněte na tlačítko Měřit Nastavitelné součásti a sestavy spse01686
29 Cvičení: Tvorba nastavitelné součásti Jako bod, od kterého se bude měřit, vyberte zobrazenou kruhovou plochu. Nástroj měření při vybrání zamkne radiální bod kruhu. Jako bod, po který se bude měřit, vyberte zobrazenou kruhovou plochu. Nástroj měření při vybrání zamkne radiální bod kruhu. Poznámka Nastavitelná vzdálenost byla nastavena a délka pružiny se nastavuje podle definované vzdálenosti. Kliknutím na tlačítko OK zavřete dialogové okno. spse01686 Nastavitelné součásti a sestavy 4-13
30 Lekce 4 Cvičení: Tvorba nastavitelné součásti Pomocí vazby proti sobě vyberte zobrazenou plochu. Jako cílovou plochu vyberte zobrazenou plochu. Pomocí vazby proti sobě vyberte zobrazenou plochu Nastavitelné součásti a sestavy spse01686
31 Cvičení: Tvorba nastavitelné součásti Jako cílovou plochu vyberte zobrazenou plochu. Kliknutím na Viditelnost objektů zapněte referenční roviny pro spring.par. Pomocí vazby proti sobě vyberte zobrazenou referenční rovinu. spse01686 Nastavitelné součásti a sestavy 4-15
32 Lekce 4 Cvičení: Tvorba nastavitelné součásti Jako cíl vyberte zobrazenou referenční rovinu. Pomocí vazby proti sobě vyberte zobrazenou referenční rovinu Nastavitelné součásti a sestavy spse01686
33 Cvičení: Tvorba nastavitelné součásti Jako cíl vyberte zobrazenou referenční rovinu. Pružina je umístěna. spse01686 Nastavitelné součásti a sestavy 4-17
34 Lekce 4 Cvičení: Tvorba nastavitelné součásti Vypněte zobrazení referenčních rovin. shock_top.asm má stále volnost pohybu podél os válců. Tuto součást přesunete a velikost pružiny se nastaví dle umístění této podsestavy. Klikněte na kartu Domů. Na kartě Upravit klikněte na příkaz Přetáhnout Nastavitelné součásti a sestavy spse01686
35 Cvičení: Tvorba nastavitelné součásti Chcete-li zvýšit vzdálenost mezi podsestavami, přetáhněte shock_top.asm. Pružina se přizpůsobí mezerám mezi plochami. spse01686 Nastavitelné součásti a sestavy 4-19
36 Lekce 4 Cvičení: Tvorba nastavitelné součásti Pomocí příkazu Přetáhnout změňte mezery a sledujte, jak pružina reaguje Nastavitelné součásti a sestavy spse01686
37 Cvičení: Tvorba nastavitelné součásti Definujte nastavitelnou součást jako pevnou součást Dříve byla pružina nastavena k přizpůsobení jako pružina. Délka pružiny byla určena mezerou mezi dvěma plochami na různých součástech. Nastavitelná součást byla také použita k určení mezery mezi plochami, které odstraňují volnost pohybu a dělají sestavu pevnou. To bude představeno v následujících krocích. Všimněte si, že ikona ve stromu modelu zobrazuje podsestavu shock_top.asm jako podkótovanou. Klikněte na výběrový nástroj. Ve stromu modelu klikněte pravým tlačítkem na spring.par. Klikněte na Zjednodušená/nastavitelná. Klikněte na možnost Pevná součást. Poznámka Vzdálenost rozsahu je nyní definována proměnnou spring_length v spring.par. Pomocí příkazu Ukázat proměnné upravíte hodnotu této proměnné. Na kartě Nástroje ve skupině Proměnná klikněte na příkaz Ukázat proměnné. Vyberte pružinu a změňte hodnotu proměnné spring_length na Zavřete tabulku proměnných. Všimněte si, že součást shock_top.asm je nyní zavazbená a proměnná definující délku pružiny určuje odsazení rozsahu. Uložte a uzavřete dokument. Tím je cvičení dokončeno. spse01686 Nastavitelné součásti a sestavy 4-21
38 Lekce 4 Cvičení: Tvorba nastavitelné součásti Souhrn V tomto cvičení jste se naučili vytvořit nastavitelnou součást a umístit ji do sestavy jako pružinu nebo nastavit lícování k povolení vazeb sestavy Nastavitelné součásti a sestavy spse01686
39 Lekce 5 Přehled lekce Odpovězte na následující otázky: 1. Je následující výrok pravdivý nebo nepravdivý? Když je nastavitelná součást vložena do sestavy a přizpůsobí se, dokument součásti obsahující součást se také přizpůsobí určité velikosti, stejně jako každý výskyt této součásti v sestavě a jiných sestavách, ve kterých se může nalézat. 2. V následující zprávě vyplňte prázdná pole. Při definování součásti jako nastavitelná, nastavitelná hodnota je definována. 3. Je následující výrok pravdivý nebo nepravdivý? Po definování součásti jako nastavitelnou není možné umístit součást jako pevnou součást. 4. Jaký je rozdíl mezi následujícími možnostmi umístění nastavitelné součásti? Nastavit jako pružinu Přizpůsobit a povolit vazby sestavy spse01686 Nastavitelné součásti a sestavy 5-1
40
41 Lekce 6 Souhrn lekce V této lekci jste se naučili vytvořit a nastavitelnou součást a umístit ji do sestavy jako pružinu nebo nastavit lícování k povolení vazeb sestavy. spse01686 Nastavitelné součásti a sestavy 6-1
42
43 Lekce 7 Tvorba nastavitelné sestavy Nastavitelné sestavy změní hodnoty vazeb tak, aby byly správně umístěny vůči sobě při umístění do sestavy vyšší úrovně. spse01686 Nastavitelné součásti a sestavy 7-1
44
45 Lekce 8 Nastavitelné a pevné sestavy Při práci se sestavami je občas nutné povolit při práci se sestavou vyšší úrovně pohyb v podsestavě. V jiných případech může být potřeba zobrazit stejné podsestavy v různých pozicích. Například když máte v sestavě dvě identické podsestavy hydraulického válce, ale chcete každou z nich zobrazit v různé pozici. Funkce nastavitelné sestavy umožňuje řešit oba tyto problémy. Porovnání pevných a nastavitelných podsestav Nastavení podsestavy jako nastavitelné umožňuje umísťovat vazby pozice mezi součástmi v podsestavě při práci se sestavou vyšší úrovně. To není u pevných podsestav možné. Pokud určíte, že je podsestava nastavitelná, nemůžete podsestavu upravit v rámci nadřízené sestavy. Pokud se například pokusíte upravit podsestavu v kontextu nadřízené sestavy pomocí příkazu Upravit, zobrazí se dialogové okno, které informuje o tom, že je podsestava nastavitelná a k jejímu otevření je možné použít příkaz Otevřít. Zobrazení stejných podsestav v různých pozicích Tento problém lze řešit více způsoby: Můžete vytvořit podsestavy s jedinečnými názvy pro každou z jinak stejných podsestav. To umožňuje přiřazovat ovlivněným vazbám jedinečné hodnoty odsazení, ale vytvoří se další soubory, což znesnadňuje správu dat. spse01686 Nastavitelné součásti a sestavy 8-1

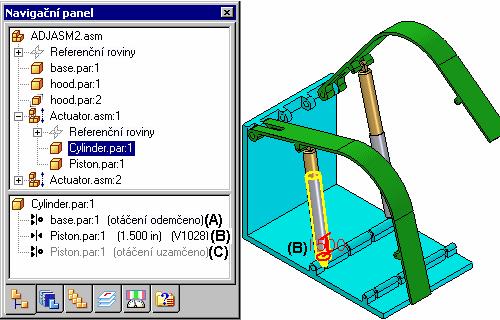

46 Lekce 8 Nastavitelné a pevné sestavy Lze vytvořit jednoúrovňovou sestavu, kde jsou komponenty podsestav umístěné jako samostatné součásti a ne jako podsestavy. Tento postup také umožňuje přiřazovat ovlivněným vazbám jedinečné hodnoty odsazení, ale stěžuje další použití těchto komponent hydraulického válce v další sestavě. Další nevýhodou této metody je to, že jsou součásti uváděny jednotlivě a ne jako podsestavy. Dále lze v Solid Edge použít funkci Nastavitelná sestava. Tento postup eliminuje potřebu vytvářet více kopií sestavy hydraulického válce nebo vytvářet jednoúrovňové sestavy. Příprava podsestavy Chcete-li použít funkci nastavitelné sestavy, měli by mít podsestavy stupeň volnosti ve směru pohybu, který chcete přizpůsobit. Potom můžete zadat vazby pro odebrání tohoto stupně volnosti v nadřízené sestavě. Umístění podsestavy do sestavy vyšší úrovně Podsestavu umístíte do sestavy vyšší úrovně stejným způsobem jako kteroukoliv jinou podsestavu. Existuje více způsobů, jak určit, že podsestava bude považovaná za nastavitelnou sestavu. Chcete-li určit, že podsestava bude považovaná za nastavitelnou při umísťování podsestavy, zapněte v dialogovém okně Možnosti panelu příkazu Sestavit možnost Vložit jako nastavitelnou. Pokud chcete určit, že bude podsestava považovaná za nastavitelnou po dokončení umístění podsestavy, vyberte ji ve stromu modelu a v místní nabídce klikněte na příkaz Nastavitelná sestava. Poznámka Jako nastavitelné mohou být určeny jen podsestavy obsahující součásti, které nejsou plně určené. To, že je podsestava nastavitelná, lze určit také zapnutím možnosti Pokud se tato sestava vkládá do jiné, vložit jako nastavitelnou sestavu na kartě Sestava v dialogovém okně Možnosti. Bez ohledu na použitou metodu se ve stromu modelu (A) použije zvláštní značka, která určuje, že je podsestava nastavitelná. 8-2 Nastavitelné součásti a sestavy spse01686
47 Nastavitelné a pevné sestavy Práce s nastavitelnými sestavami Pokud nastavíte podsestavu jako nastavitelnou, všechny vazby sestavy existující v podsestavě se vyřeší na úrovni aktivní sestavy. Jinými slovy se vazby podsestavy přenesou kvůli řešení do sestavy vyšší úrovně. Vazby použité k umístění součástí v podsestavě lze po výběru součásti v sestavě zobrazit v dolní panelu stromu modelu. Tyto vazby jsou jen ke čtení a jejich popiska je šedá, což značí, že vazby nelze upravovat. Zobrazení vazeb jen ke čtení usnadňuje vyhodnocení existujících vazeb a použití zbývajících vazeb. Například když vyberete soubor cylinder.par:1 v nastavitelné sestavě s názvem Actuator.asm:1, zobrazí se tři vazby. Vazba souose se součástí base.par (A) byla umístěna v aktuální sestavě. Byla použitá k umístění podsestavy v aktuální sestavě a lze ji upravovat. Vazba proti sobě se součásti piston.par:1 (B) byla umístěna v aktuální sestavě po určení podsestavy jako nastavitelné. Plní funkci přizpůsobení délky podsestavy hydraulického válce a lze ji upravit. Všimněte si, že mezi vazbami (A) a (B) není vizuální rozdíl, i když byla jedna z těchto vazeb použitá k umístění podsestavy v aktuální sestavě (A) a druhá byla použitá k umístění dvou součástí v podsestavě. spse01686 Nastavitelné součásti a sestavy 8-3
48 Lekce 8 Nastavitelné a pevné sestavy Zbývající vazba souose se součástí piston.par:1 (C) byla umístěna v podsestavě, je pouze ke čtení a nelze ji upravovat v aktuální sestavě. Všimněte si, že popiska je šedá, což znázorňuje vazbu jen ke čtení. Pokud určíte, že je podsestava nastavitelná, přidáte vazby umístění a potom určíte, že podsestava je pevná, mohou se vyskytnou konfliktní vazby. Tuto situaci lze řešit odstraněním nebo vypnutím vazeb. Nastavitelné sestavy a nastavitelné součásti Součástí nastavitelné podsestavy mohou být také nastavitelné součásti. Můžete například chtít umístit dva výskyty podsestavy válce v různých pozicích. Každá sestava válce obsahuje pružinu, která je nastavitelnou součástí, což umožňuje pružině měnit délku podle změny polohy podsestavy válce. Když podsestavu obsahující nastavitelné součásti převedete na nastavitelnou, proměnné nastavitelné součásti se přenesou do aktuální sestavy. 8-4 Nastavitelné součásti a sestavy spse01686
49 Nastavitelné a pevné sestavy Pokud v tabulce proměnných definujete proměnnou sestavy, která řídí proměnnou součásti, přenese se proměnná podsestavy do aktuální sestavy. Přenesená proměnná je propojenou proměnnou. Další informace o tvorbě a používání nastavitelných součástí v sestavách naleznete v tématu nápovědy Nastavitelné součásti v sestavách. Nastavitelné sestavy a příkaz Přetáhnout součást Pokud určíte, že je podsestava nastavitelná, a kombinace vazeb aktivní úrovně a vazeb přenesených z nižší úrovně umožňuje pohyb, můžete přesouvat součásti pomocí příkazu Přetáhnout součást. Nastavitelné sestavy pracují se všemi režimy příkazu Přetáhnout součást. Protože se nastavitelné podsestavy používají většinou k řízení pohybu v sestavě, může být k umožnění pohybu nutné vypnout nebo odstranit některé vazby v součástech a podsestavách, které se k tomuto pohybu vztahují. spse01686 Nastavitelné součásti a sestavy 8-5
50
51 Lekce 9 Cvičení: Tvorba nastavitelné sestavy spse01686 Nastavitelné součásti a sestavy 9-1
52 Lekce 9 Cvičení: Tvorba nastavitelné sestavy Activity: Tvorba nastavitelné sestavy Přehled Cílem tohoto cvičení je ukázat, jak vytvořit nastavitelnou sestavu k použití v sestavě vyšší úrovně. V tomto cvičení vytvoříte a umístíte nastavitelnou sestavu. 9-2 Nastavitelné součásti a sestavy spse01686

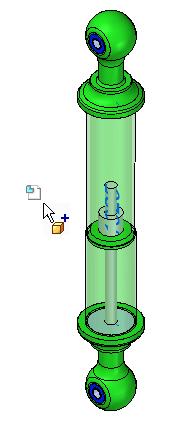

53 Cvičení: Tvorba nastavitelné sestavy Umístěte sestavu obsahující nastavitelnou součást na vyšší úroveň sestavy. Umístěná sestava bude později definována jako nastavitelná. Otevření sestavy arms.asm. Aktivujte všechny součásti v sestavě. Přetáhněte shock_absorber1.asmz knihovny součástí do okna sestavy. spse01686 Nastavitelné součásti a sestavy 9-3

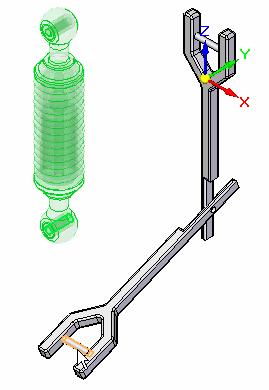

54 Lekce 9 Cvičení: Tvorba nastavitelné sestavy Pomocí nástroje Rychlý výběr aktivujte součást sleeve.par. Pokud součást nelze vybrat, je nutné ji nejprve aktivovat kliknutím na tlačítko Aktivovat na panelu příkazu Sestavit. 9-4 Nastavitelné součásti a sestavy spse01686
55 Cvičení: Tvorba nastavitelné sestavy Pomocí nástroje Rychlé uložení vyberte válec v sleeve.par. Vyberte válcovitou hřídel v arm.par podle obrázku. spse01686 Nastavitelné součásti a sestavy 9-5

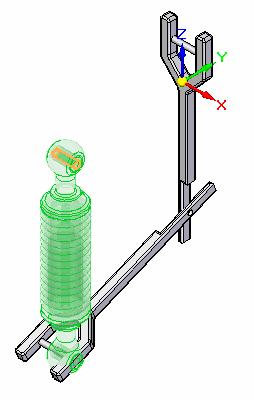

56 Lekce 9 Cvičení: Tvorba nastavitelné sestavy Pro další vazbu vyberte válec v součásti sleeve.par podle obrázku. Vyberte válcovitou hřídel v arm.par podle obrázku. 9-6 Nastavitelné součásti a sestavy spse01686
57 Cvičení: Tvorba nastavitelné sestavy Kliknutím na Viditelnost objektů zapněte referenční roviny pro shock_absorber1.asm. Vyberte zobrazenou referenční rovinu. spse01686 Nastavitelné součásti a sestavy 9-7
58 Lekce 9 Cvičení: Tvorba nastavitelné sestavy Vyberte stěnu jako v arm.par. Poznámka Podsestava je umístěna a plně zavazbená. Sledujte ve stromu modelu, že jsou všechny součásti plně umístěny. 9-8 Nastavitelné součásti a sestavy spse01686
59 Cvičení: Tvorba nastavitelné sestavy spse01686 Nastavitelné součásti a sestavy 9-9

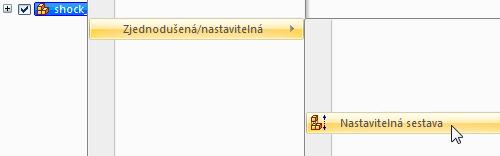

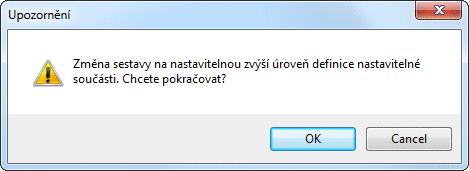

60 Lekce 9 Cvičení: Tvorba nastavitelné sestavy Nastavte sestavu jako nastavitelnou. Sestava, kterou umístíte, bude definována jako nastavitelná. Klikněte na Výběrový nástroj. Ve stromu modelu klikněte pravým tlačítkem na podsestavu shock_absorber1.asm. Klikněte na Zjednodušená/nastavitelná a poté klikněte na Nastavitelná sestava. Kliknutím na tlačítko OK potvrďte zobrazenou varovnou zprávu. Sledujte ve stromu modelu, že všechny součásti nejsou plně umístěny. Rameno má volnost pohybu, protože je sestava nastavitelná Nastavitelné součásti a sestavy spse01686
61 Cvičení: Tvorba nastavitelné sestavy Klikněte na kartu Domů. Na kartě Upravit klikněte na příkaz Přetáhnout. Přetáhněte arm.par do jiné pozice podle obrázku. Sledujte, jak se mezery mezi válci upravují a že se pružina upravuje dle mezery definované novým umístěním ramene. Přetáhněte rameno do několika různých umístění a sledujte, jak se sestava upravuje. spse01686 Nastavitelné součásti a sestavy 9-11
62 Lekce 9 Cvičení: Tvorba nastavitelné sestavy Poznámka Sestava shock_absorber1.asm má vazbu proti sobě definovanou rozsahem odsazení. To omezuje rozsah dosahu tlumiče nerovnoměrností. Jako trajektorii je také možné použít lineární objekt. Uložte a zavřete sestavu. Tím toto cvičení končí. Poznámka Motory definované v nejvyšší úrovni sestavy se přesunou pod zavazbené součásti. Pokud motor obsahuje podsestava, nepohne s nezavazbenými součástmi, dokud se podsestava nestane nastavitelnou Nastavitelné součásti a sestavy spse01686
63 Cvičení: Tvorba nastavitelné sestavy Souhrn V tomto cvičení jste umístili sestavu s nastavitelnou součástí a definovali sestavu jako nastavitelnou. spse01686 Nastavitelné součásti a sestavy 9-13
64
65 Lekce 10 Přehled lekce Odpovězte na následující otázky: 1. Jaké jsou vlastnosti nastavitelné sestavy? 2. Jak lze připravit sestavu, aby byla nastavitelná? 3. Pokud existuje pohon v podsestavě a vy byste chtěli, aby tento pohon ovládal umístění podkótovaných součástí, jak je to možné provést? 4. Pokud sestava obsahuje podkótovanou součást a podsestava je nastavitelná, omezení podkótované součásti lze provést v sestavě vyšší úrovně. Kde lze zobrazit a upravit vazby použité k umístění součásti? spse01686 Nastavitelné součásti a sestavy 10-1
66
67 Lekce 11 Souhrn lekce V této lekci jste umístili sestavu s nastavitelnou součástí a definovali sestavu jako nastavitelnou. spse01686 Nastavitelné součásti a sestavy 11-1
