6. Finále. 6. Finále. Poslední kroky před prvním tiskem. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 14

Transkript

1 6. Finále Poslední kroky před prvním tiskem. Written By: Josef Prusa 2017 manual.prusa3d.com/ Page 1 of 14

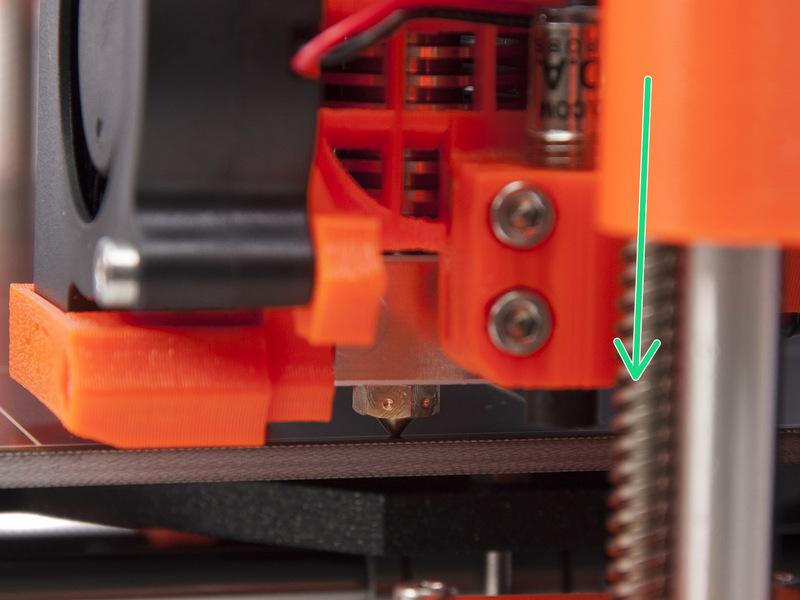

2 Step 1 Doladění senzoru P.I.N.D.A., fáze 1 Ujistěte se, že tiskárna není zapnutá ani zapojená do zásuvky! Posuňte ručně extruder zcela doleva. Současným otáčením OBOU závitových tyčí osy Z posouvejte trysku do doby, než se dotkne vyhřívané podložky. Pokuste se otáčet oběma tyčemi stejně! Znovu zkontrolujte z jiného úhlu, že se tryska nepatrně dotýká vyhřívané podložky. Neprohýbejte tryskou podložku! 2017 manual.prusa3d.com/ Page 2 of 14

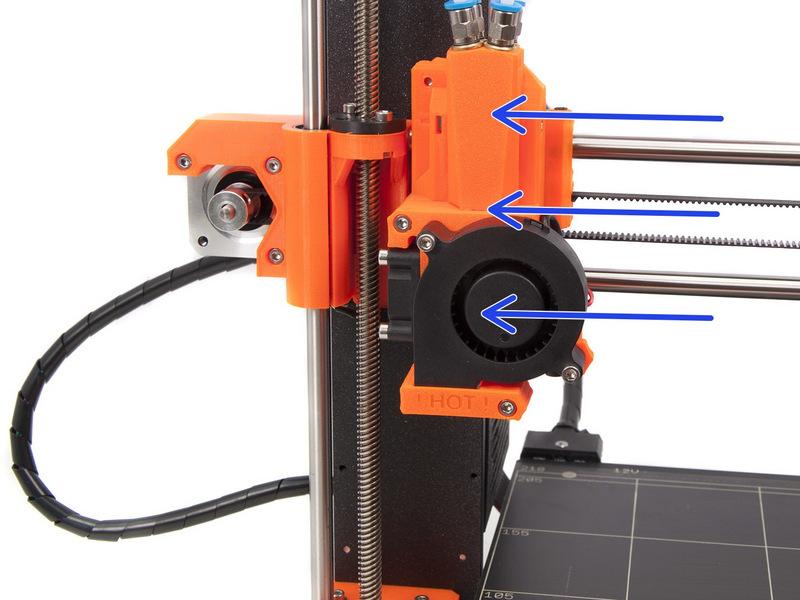

3 Step 2 Doladění senzoru P.I.N.D.A., fáze 2 Posuňte extrudér opatrně zcela doprava. Ujistěte se, že tryska během přesunu neryje do podložky. Pokud ano, povysuňte pravou část osy Z otočením závitové tyče pravého motoru po směru ručiček. Pokud je to nutné, lze snížit výšku trysky otočením závitové tyče pravého motoru osy Z proti směru ručiček manual.prusa3d.com/ Page 3 of 14

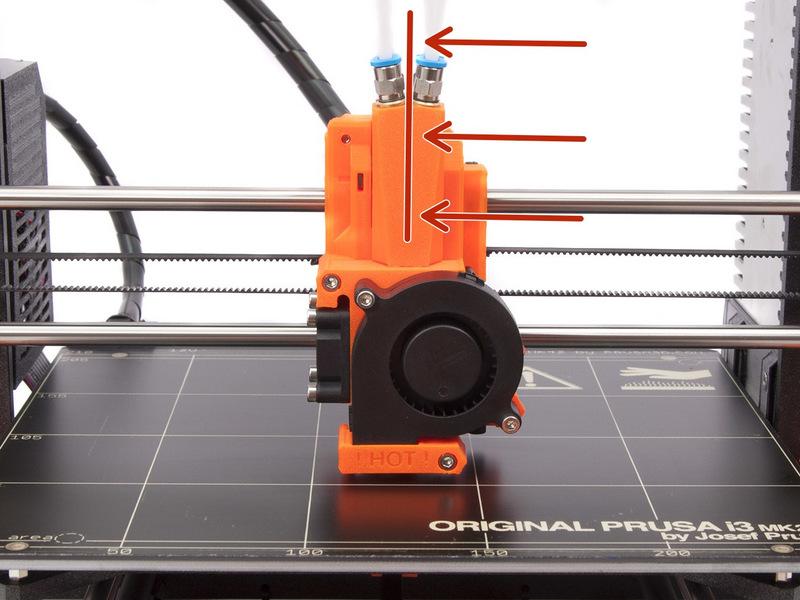

4 Step 3 Doladění senzoru P.I.N.D.A., fáze 3 Posuňte extrudér na středy osy X. Najděte sáček s náhradními díly, vezměte nejdelší stahovací pásku a položte ji pod P.I.N.D.A. senzor. Použijte prostřední část pásky, nikoliv špičku. Povolte oba šrouby, které drží senzor P.I.N.D.A. a zatlačte jej jemně proti pásce. Opětovně dotáhněte šrouby na držáku P.I.N.D.A. senzoru. Správná výška P.I.N.D.A. senzoru v porovnání s tryskou by měla být podobná poslednímu obrázku. Step 4 Aktualizace ovladačů Otevřete webovou stránku prusa3d.cz/ovladace/ a stáhněte si nejnovější ovladače. Verze ovladačů musí být nebo novější. Nainstalujte stažené ovladače manual.prusa3d.com/ Page 4 of 14

5 Step 5 Stáhněte nejnovější Firmware FIRMWARE MUSÍ BÝT AKTUALIZOVÁN na Multi Material verzi, jinak nebude tiskárna fungovat!!! Přejděte na stránce níže do sekce Firmware a najděte verzi pro Multi Material. Verze firmware musí být nebo novější. Stáhněte a rozbalte zip soubor, firmware je uvnitř ve formátu *.hex. Uvnitř složky je také návod pro volbu správné verze firmwaru dle typu vaší desky RAMBO manual.prusa3d.com/ Page 5 of 14

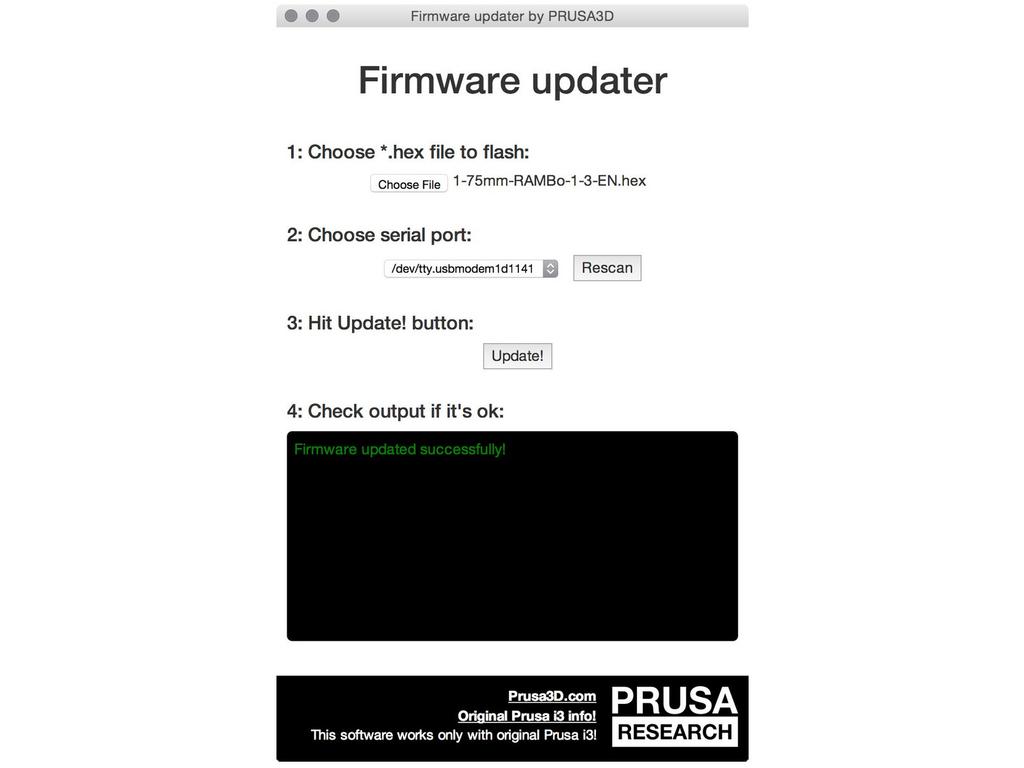

6 Step 6 Vytiskněte si nejprve ukázkové modely Na úvod je nejlepší začít s námi připravenými modely (G-code). Jakmile se s nimi naučíte tisknout bude mnohem snazší tisknout vlastní modely. Modely pro Multi Material najdete v ovladačích ve složce "sample objects". Zkopírujte je na SD kartu. Step 7 Aktualizujte firmware Připojte vaši tiskárnu do počítače a zapněte ji. Spusťte aplikaci FirmwareUpdater. Vyberte soubor s příponou.*hex pro Multi Material. Zvolte sériový port s vaší tiskárnou. Pokud se tiskárna neobjeví v poli nalevo, stiskněte tlačítko "Rescan" a počkejte zhruba 2 sekundy. Klikněte na tlačítko Update! Sledujte stav aktualizace manual.prusa3d.com/ Page 6 of 14

7 Step 8 Zkontrolujte stav aktualizace Pokud se zobrazí hláška "Firmware updated successfully", pak aktualizace proběhla v pořádku a můžete pokračovat. Step 9 Selftest tiskárny Zmáčkněte otočný ovladač na tiskárně. Vyberte ze seznamu Kalibrace. Vyberte Selftest. Postupujte dle instrukcí na obrazovce. Pokud byl Selftest úspěšný, můžete pokračovat. Pokud se objevila chybová hláška, postupujte jako v případě MK2/S. Pro více informací ohledně Selftestu navštivte naší Znalostní databázi Self Test manual.prusa3d.com/ Page 7 of 14

8 Step 10 Kalibrace osy Z Zmáčkněte otočný ovladač na tiskárně. Vyberte ze seznamu Kalibrace. Vyberte Kalibrovat Z. Postupujte dle pokynů na obrazovce manual.prusa3d.com/ Page 8 of 14

9 Step 11 Zaveďte filament! Připravte si PLA filament (nebo ABS pokud nechcete používat PLA). Zmáčkněte otočný ovladač na tiskárně. Vyberte Zavést filament. Vyberte Zavést filament 1. Postupujte dle pokynů na obrazovce. Zavádění filamentu má nyní částečně jiný postup: První fáze je pomalé navíjení (v této části musíte pouze prostrčit filament skrze zaváděcí otvor v extrudéru a jakmile ucítíte, že si tiskárna navíjí sama, zmáčkněte otočný ovladač). Druhá fáze je rychlé navíjení (v této části si tiskárna sama navine filament až k ochlazovacím trubičkám a připraví jej pro tisk) manual.prusa3d.com/ Page 9 of 14

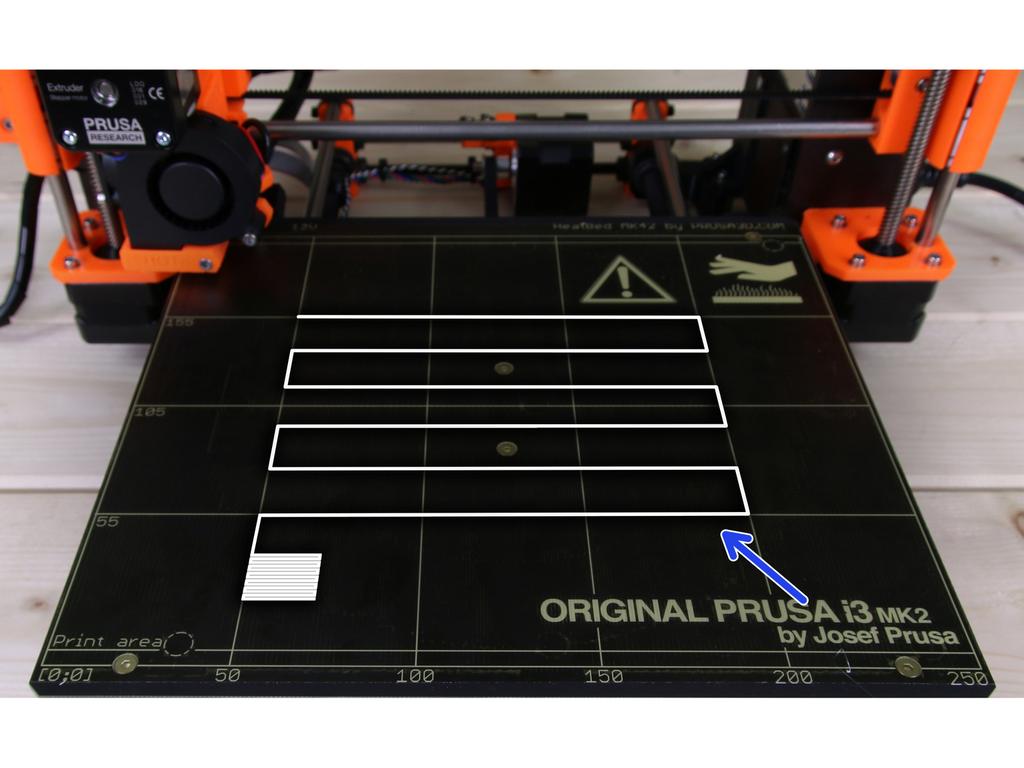

10 Step 12 V2 kalibrace Upozornění: Kalibrační vzor V2 byl aktualizován a je nyní součástí firmwaru (od Firmware 3.1.0). V menu tiskárny vyberte: Kalibrace - Kalibrace první vrstvy Stejně jako u MK2/S použijte "Doladeni osy Z" pro nastavení správné výšky trysky od podložky manual.prusa3d.com/ Page 10 of 14

11 Step 13 Příručka tiskaře více materiálů Přečtěte si naši příručku. Obsahuje všechno podstatné, abyste mohli tisknout z více materiálů. Zatím pouze v angličtině. l/prus manual.prusa3d.com/ Page 11 of 14

12 Step 14 Odstraňování problémů Pokud máte potíže nebo jste nespokojeni se svými výtisky stejně jako koťátko nalevo, pak následujte tyto jednoduché kroky: Navštivte naše tipy a triky při odstraňovaní problémů (zatím v angličtině): manual.prusa3d.com/c/odstranovani _problemu Pro další informace navštivte naší Znalostní databázi (zatím v angličtině) help.prusa3d.com Podívejte se, zdali stejný problém neřeší i někdo další na našem fóru: forum.prusa3d.com Účet pro přihlášení je sdílený s Pokud máte stále potíže nebo nejste spokojeni, použijte náš Live chat a nebo nám napište na info@prusa3d.com 2017 manual.prusa3d.com/ Page 12 of 14

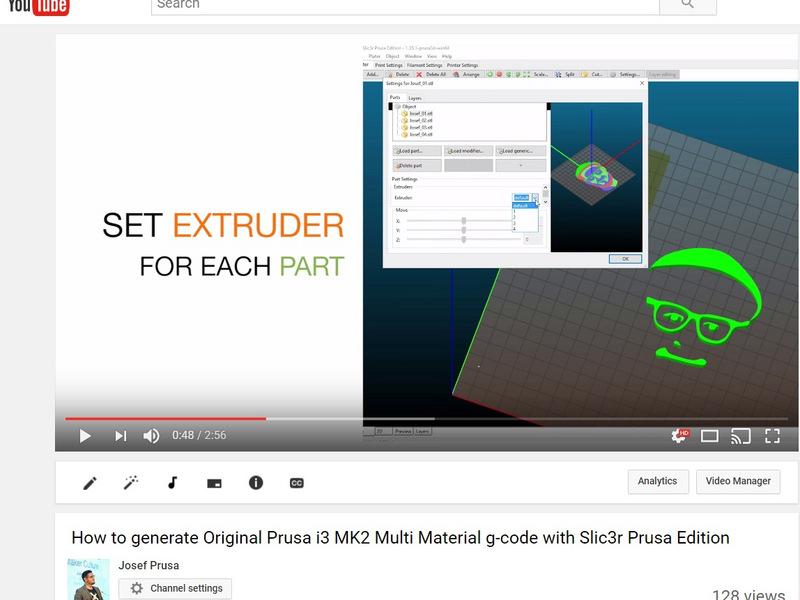

13 Step 15 Příprava G-code / příprava vlastních modelů Až vás omrzí tisk námi připravených modelů, můžete si přečíst Příprava G-code na Multi Material a připravit si své vlastní :) Step 16 Jak vygenerovat G-code a tisknout s Original Prusa i3 MK2 Multi Material Jak vygenerovat multi materiálový g- code? Podívejte se na video! (Zatím pouze v angličtině) manual.prusa3d.com/ Page 13 of 14

14 Step 17 Vzhůru na tisk! Gratulujeme, teď jste připraveni. Šťastný tisk! This document was last generated on :22:17 PM manual.prusa3d.com/ Page 14 of 14
