5. Extrudér. 5. Extrudér. Written By: Josef Prusa manual.prusa3d.com Page 1 of 22

Rozměr: px
Začít zobrazení ze stránky:

Download "5. Extrudér. 5. Extrudér. Written By: Josef Prusa manual.prusa3d.com Page 1 of 22"

Transkript

1 5. Extrudér Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 22

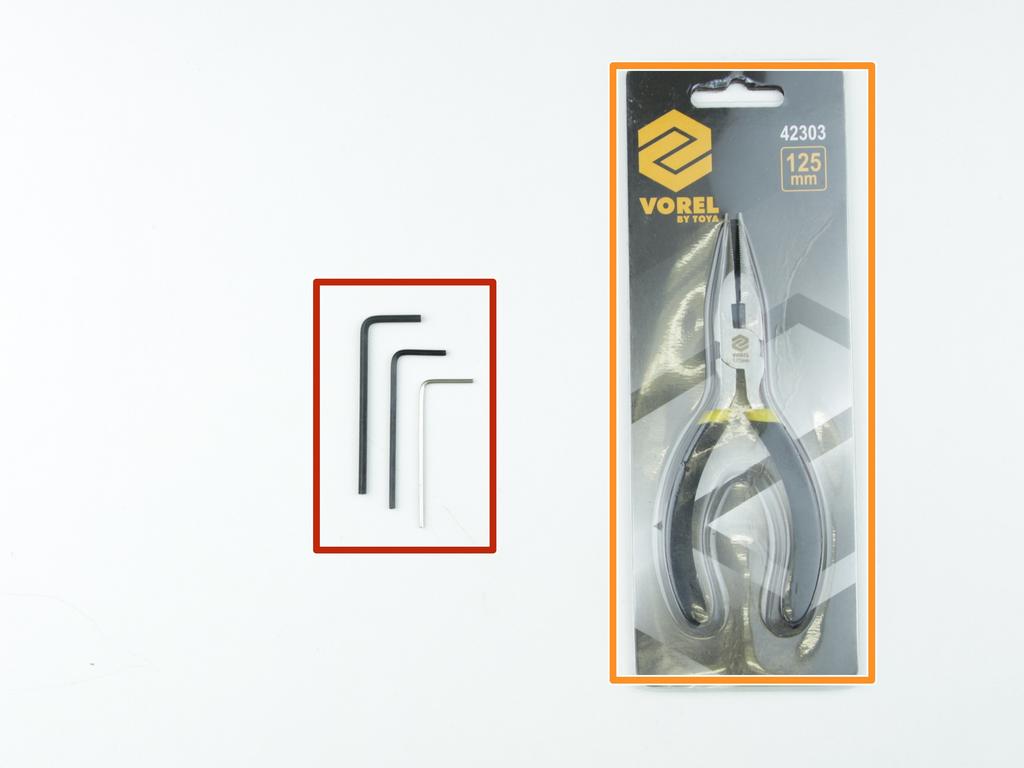

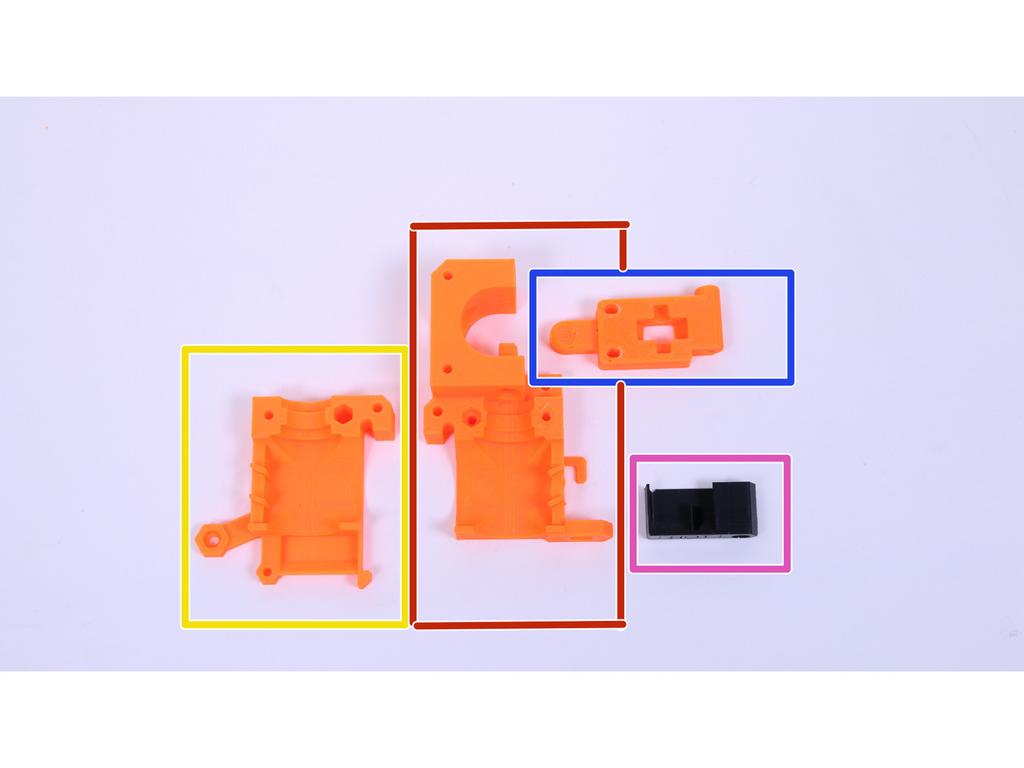

2 Step 1 Potřebné nářadí 1,5 a 2,5mm inbusový klíč Malé kombinované kleště Step 2 3D vytištěné díly Extruder cover (kryt extrudéru) Extruder body (tělo extrudéru) Extruder idler (přítlačná kladka extrudéru) Fan nozzle (kryt ventilátoru může být v oranžové barvě, rozměry jsou stejné) 2017 manual.prusa3d.com Page 2 of 22

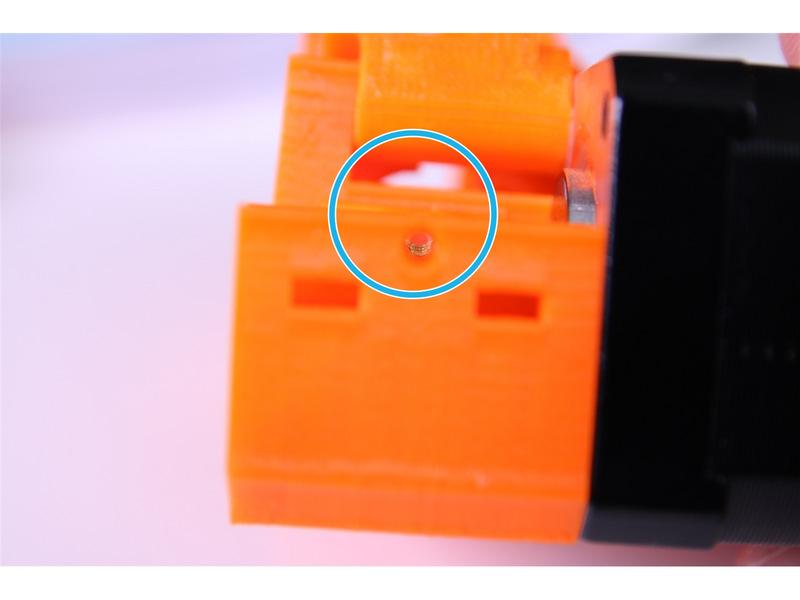

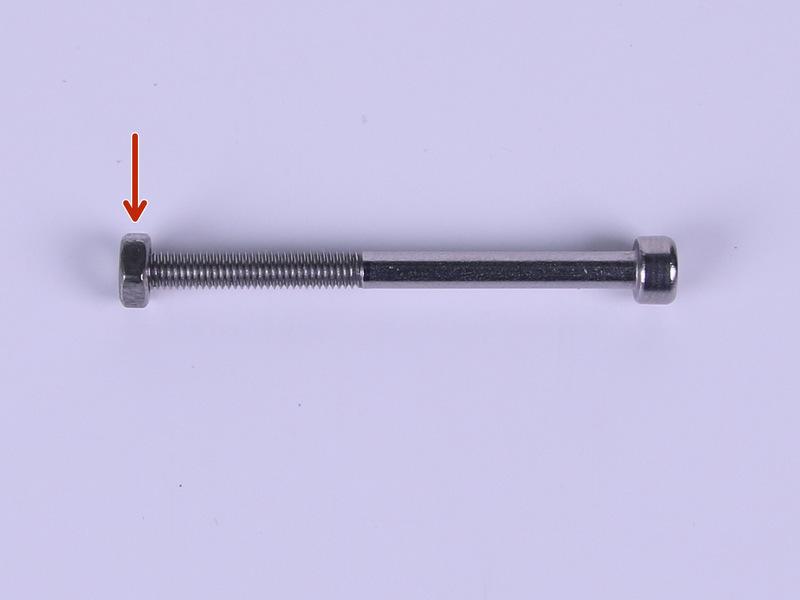

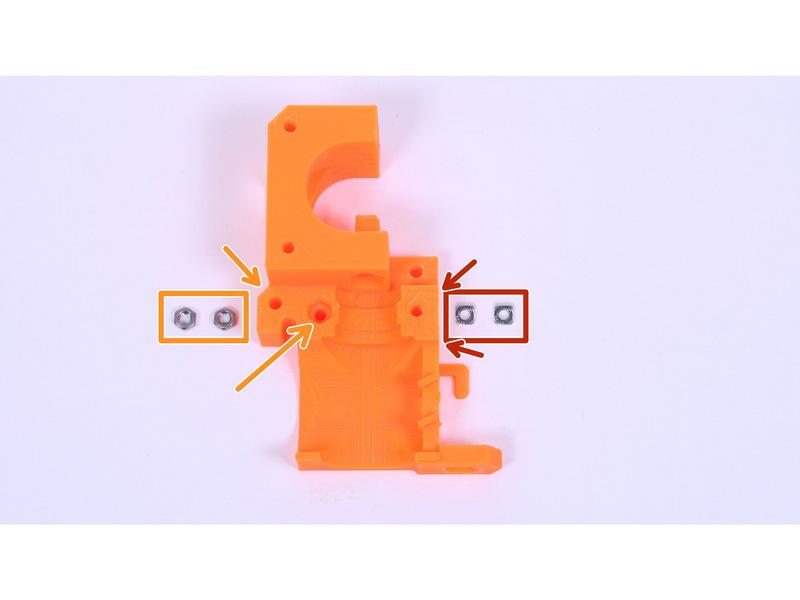

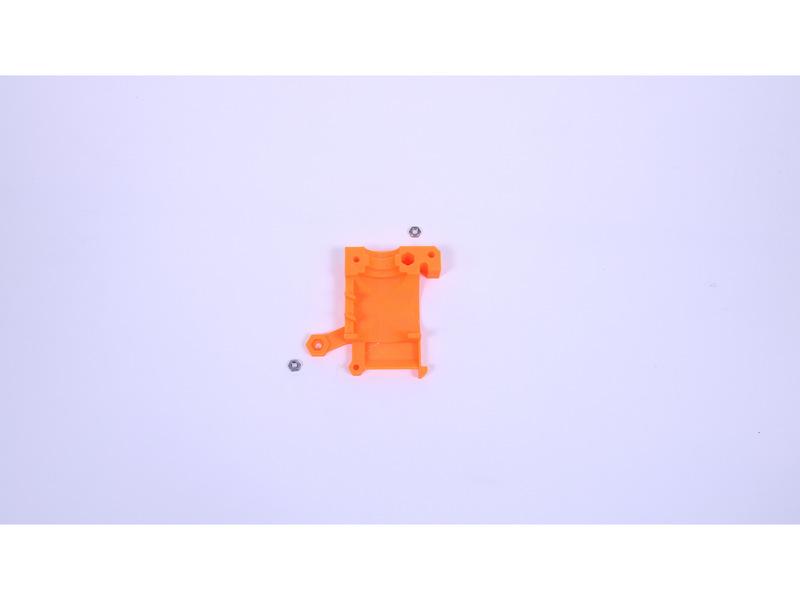

3 Step 3 [TIP] Vkládání horní matky Pokud budete mít problém s vložením matky do uložení v horní části, stačí následovat následujících pár kroků Našroubujte M3 matku na šroub jako na obrázku (M3x40 je nejvhodnější) Vsuňte šroub s matkou do uložení Kleštěmi uchyťte šroub s matkou a klíčem klepněte na hlavu šroubu Step 4 Umístění matek Vložte matky M3n (2 ks) do děr v těle extrudéru. Vložte M3nS (2 ks) do děr v pravé části těla extrudéru. Matky zasuňte co nejhlouběji manual.prusa3d.com Page 3 of 22

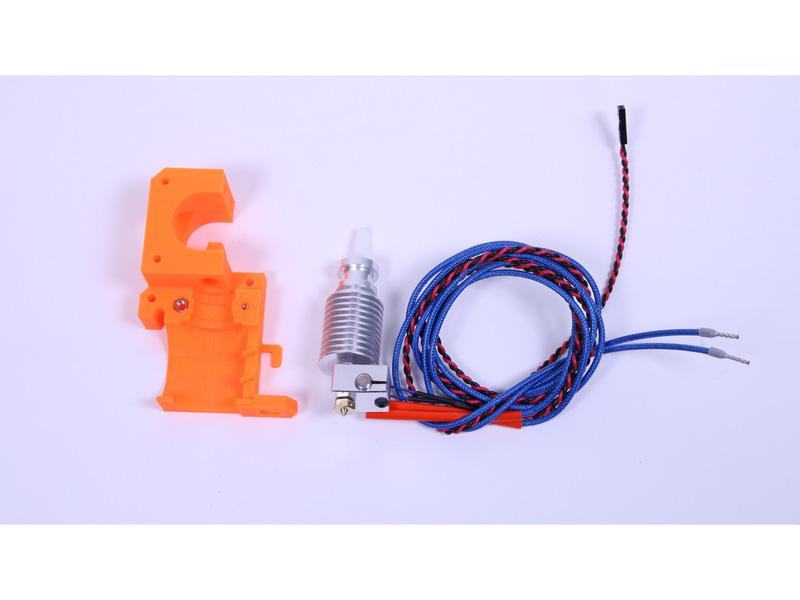

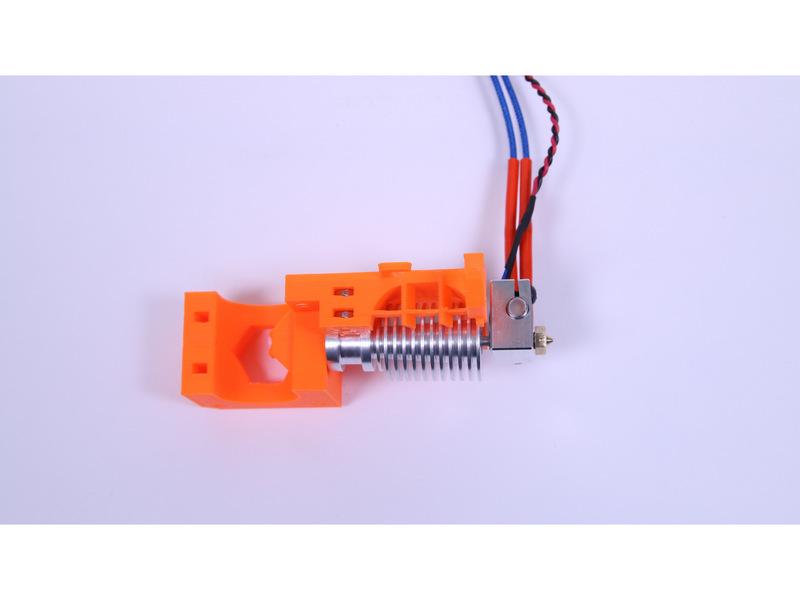

4 Step 5 Příprava těla extrudéru Vložte připravenou trysku do těla extrudéru jako na obrázku. Trysku zatlačte do těla a ujistěte se, že kabely směřují přesně jako na obrázku. Step 6 Příprava krytu extrudéru Vložte matky M3n (2 ks) do děr v krytu extrudéru. Horní matka musí být zcela zatlačena! (Otvor na matku má dva průměry a pouze v posledních 3 mm výšky dojde ke správnému uchycení matky.) 2017 manual.prusa3d.com Page 4 of 22

5 Step 7 Umístění těla extrudéru Šroub M3x18 (1 ks) Šroub M3x25 (1 ks) Dbejte správné orientace kabelů z vyhřívání trysky Použijte 2,5mm inbusový klíč k přišroubování krytu k tělu extrudéru. Ujistěte se, že používáte šrouby správné délky při montáži krytu extrudéru. Utáhněte dostatečně tak, aby nedocházelo k pohybu trysky v extrudéru, pokud bude mezi krytem a tělem stále mezera, je to v pořádku manual.prusa3d.com Page 5 of 22

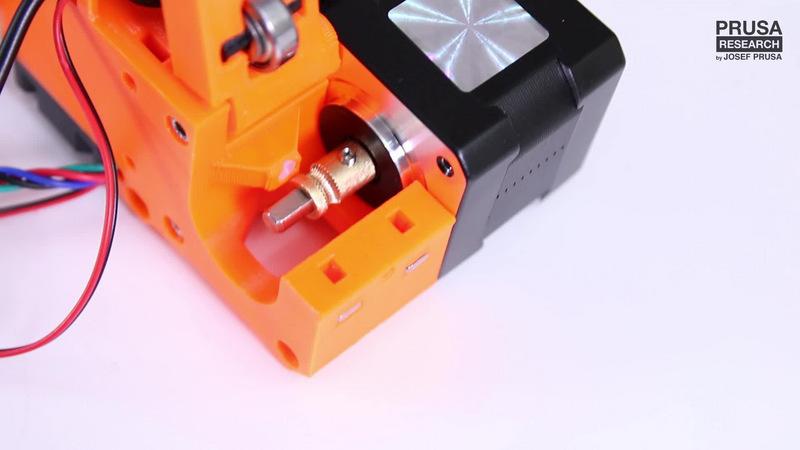

6 Step 8 Příprava motoru extrudéru Nasaďte mosazné podávací kolečko na hřídel motoru. Pokud nejde kolečko nasadit, vyšroubujte o pár závitů zajištovací šroubek. Pozor na orientaci podávacího kolečka, zajišťovací šroubek musí být směrem k tělu motoru. Zajištovací šroubek prozatím kompletně neutahujte manual.prusa3d.com Page 6 of 22

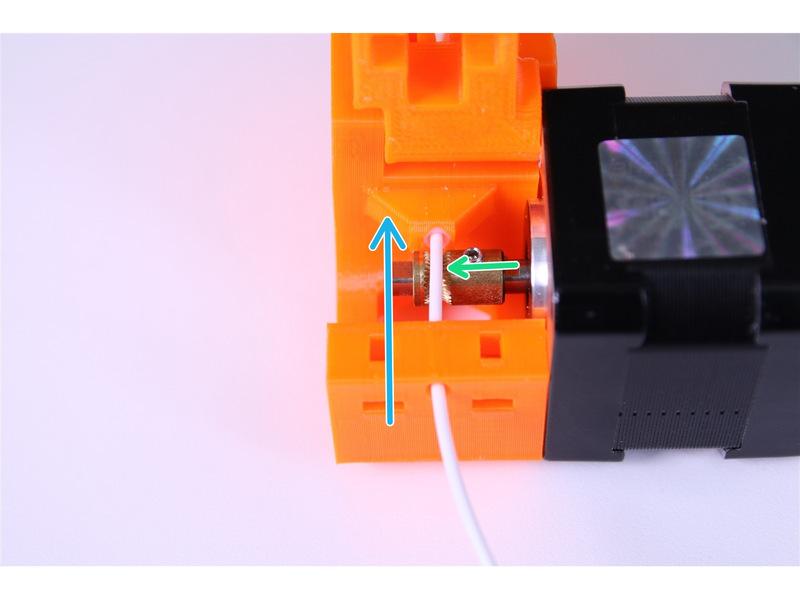

7 Step 9 Namontování motoru a přítlačné kladky Šroub M3x30 (2 ks) Přiložte motor k tělu extrudéru jako na obrázku. Opatrně utáhněte motor šrouby. Nezapomeňte mít kladku na místě (šroub musí procházet dírou v kladce). Dbejte na správnou orientaci kabelu motoru. Step 10 Dotažení podávacího kolečka Použijte 1,5mm inbusový klíč k dotažení podávacího kolečka. Ujistěte se, že zdrsněná část podávacího kolečka je přesně v ose cesty filamentu. Použijte kus přibaleného filamentu pro zarovnání podávacího kolečka s otvory pro filament (viz obrázek) manual.prusa3d.com Page 7 of 22

8 Step 11 VIDEO pro krok 11 Použijte 1,5mm inbusový klíč k dotažení podávacího kolečka. Ujistěte se, že zdrsněná část podávacího kolečka je přesně v ose cesty filamentu. Použijte kus přibaleného filamentu pro zarovnání podávacího kolečka s otvory pro filament (viz obrázek). Video je dostupné pouze v online (digitální) verzi. Step 12 Příprava přítlačné kladky Vložte čtyřhranné matky M3nS (2 ks) do děr v těle extrudéru manual.prusa3d.com Page 8 of 22

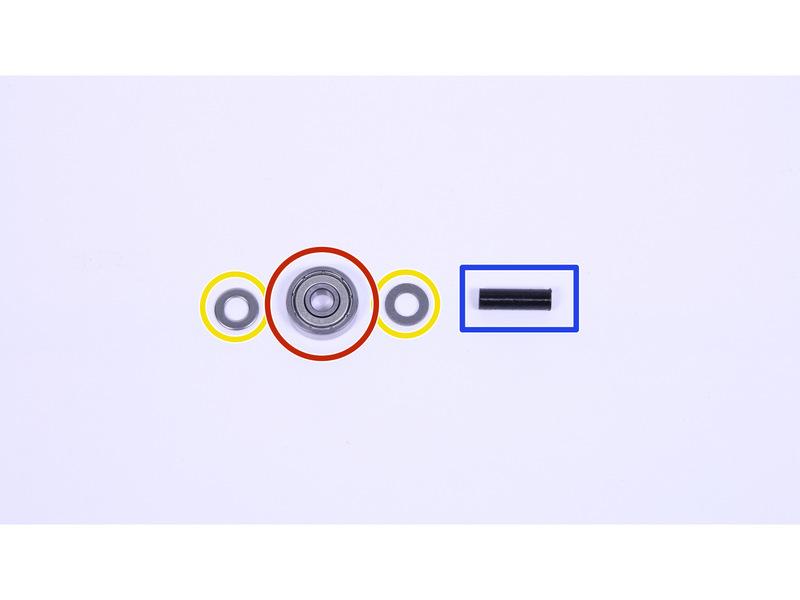

9 Step 13 Příprava přítlačného ložiska Hřídelka 5x16sh Podložka M5 (2 ks) Ložisko 625 (1 ks) Nasuňte podložky a ložisko na hřídelku dle obrázku. Vložte hřídelku s ložiskem do idleru (přítlačné kladky). Zkontrolujte, že je hřídelka zcela doražena do pouzdra! Step 14 Příprava přítlačných šroubků Šroub M3x40 (2 ks) Podložka M3w (4 ks) Přítlačné pružinky (2 ks) Sestavte šrouby podle obrázku manual.prusa3d.com Page 9 of 22

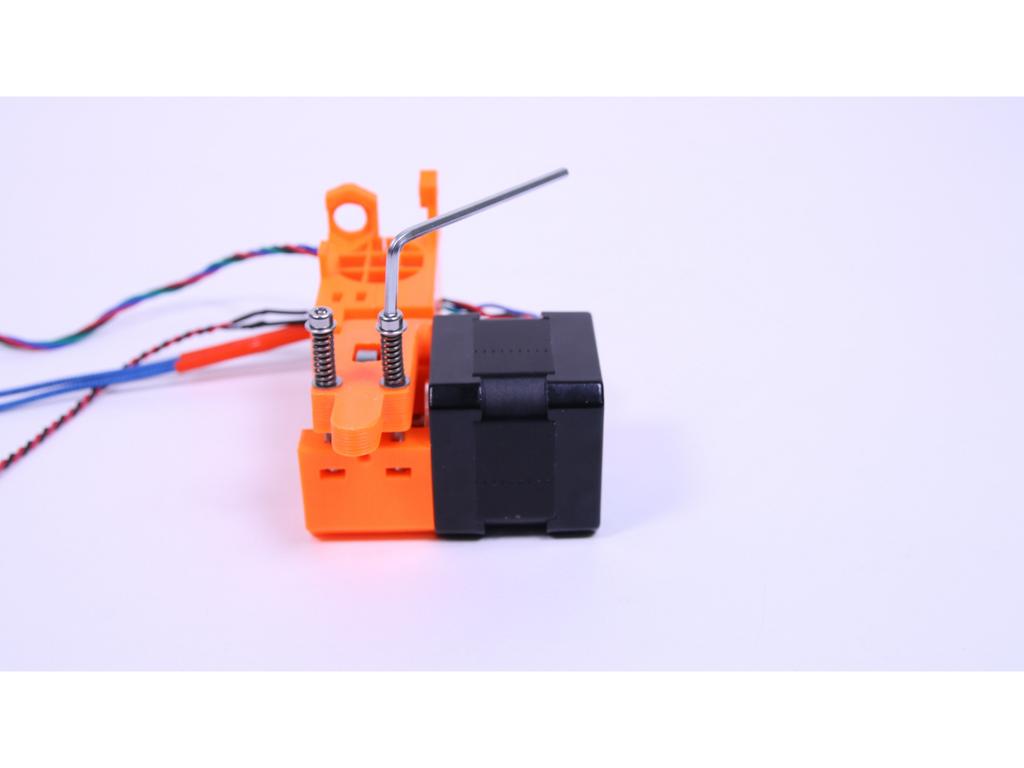

10 Step 15 Umístění přítlačných šroubů Použijte 2,5mm inbusový klíč k zašroubování přítlačných šroubů jako na obrázku. Délka přítlačných pružinek v zašroubovaném stavu by měla být cca 13 mm. Dotažení obou šroubů větší silou je v pořádku, potřebujeme vyvinout tlak na idler (přítlačnou kladku). Step 16 Příprava tiskového ventilátoru 5015 tiskový ventilátor Šroub M3x20 (2 ks) Použijte 2,5mm inbusový klíč k přišroubování ventilátoru jako na obrázku. Prozatím kompletně neutahujte, ventilátor by měl být pouze uchycený na místě. Přední ventilátor je v boxu SUP manual.prusa3d.com Page 10 of 22

11 Step 17 Příprava krytu ventilátoru Kryt ventilátoru Šroub M3x20 (1 ks) Krytku ventilátoru dotáhněte pomocí 2,5mm inbusu. Šrouby, které drží ventilátor, dotahujte zlehka. Důkladně zkontrolujte, že se může ventilátor volně otáčet. Step 18 Příprava autokalibrační sondy Připravte autokalibrační sondu (P.I.N.D.A.) vyšroubováním jedné matky manual.prusa3d.com Page 11 of 22

12 Step 19 Příprava kabelů autokalibrační sondy a ventilátoru Naveďte oba kabely skrz klip na těle extrudéru podle obrázku. Step 20 Montáž kalibrační sondy Vložte autokalibrační sondu na místo. Zajistěte autokalibrační sondu matkou. Přesná pozice autokalibrační sondy bude nastavena později (během kalibrace tiskárny popsané v Příručce 3D tiskaře), proto není třeba matku utahovat. Prozatím sondu umístěte tak aby byl její konec zarovnán s háčkem na těle extrudéru jako na obrázku. Nezapomeňte udělat smyčku na kabelu jako na obrázku. Jinak může dojít k jeho poškození! 2017 manual.prusa3d.com Page 12 of 22

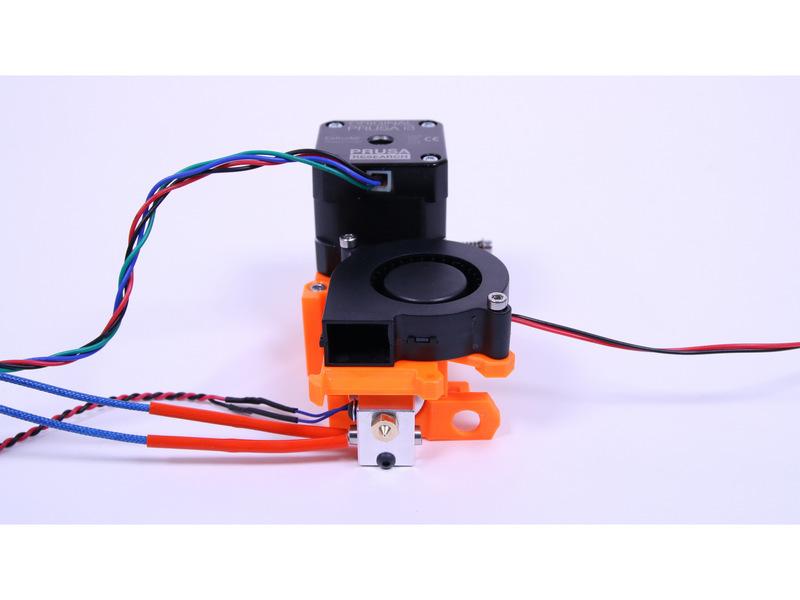

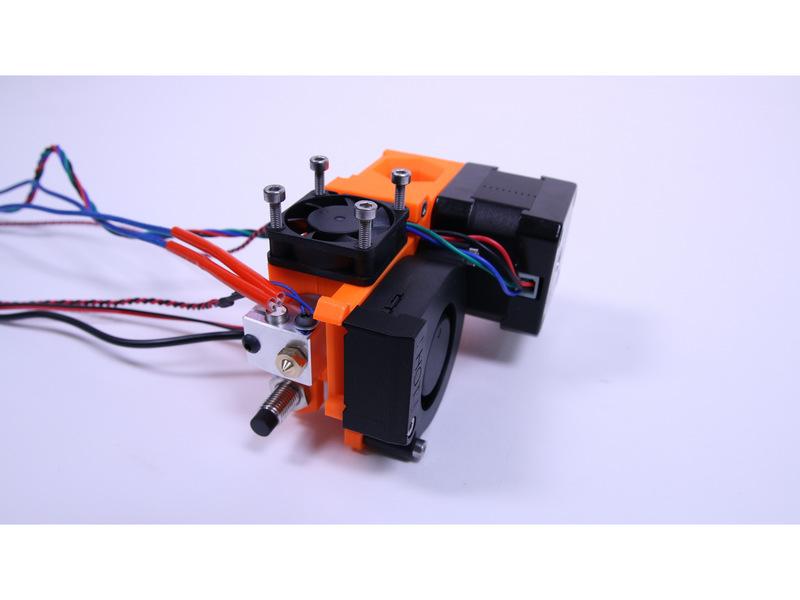

13 Step 21 Uchycení ventilátoru Šroub M3x18 (4 ks) Dbejte na správnou orientaci ventilátoru. Nálepka musí směřovat k trysce! Kabely od motoru veďte drážkou v těle extrudéru, vložte ventilátor a za pomoci M3x18 šroubů a 2,5 mm inbusu uchyťte ventilátor k tělu motoru podle obrázku. Levý ventilátor je v boxu SUP manual.prusa3d.com Page 13 of 22

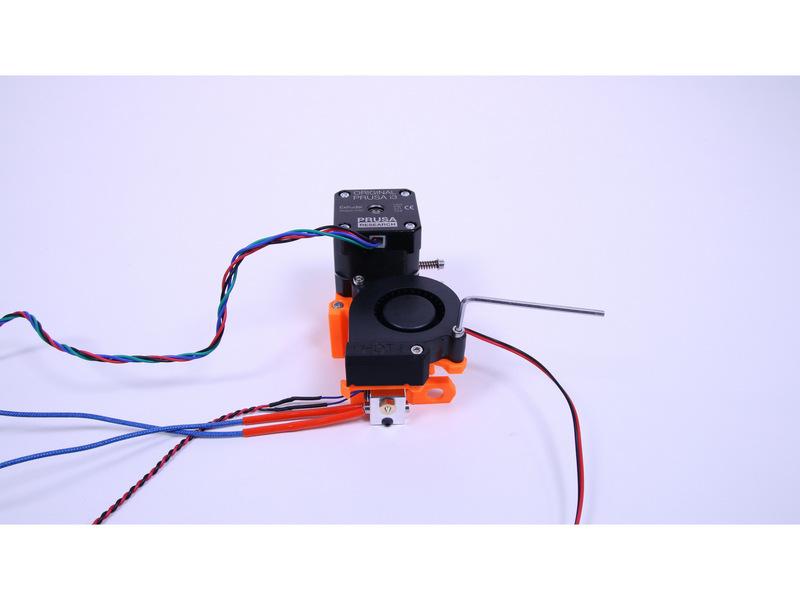

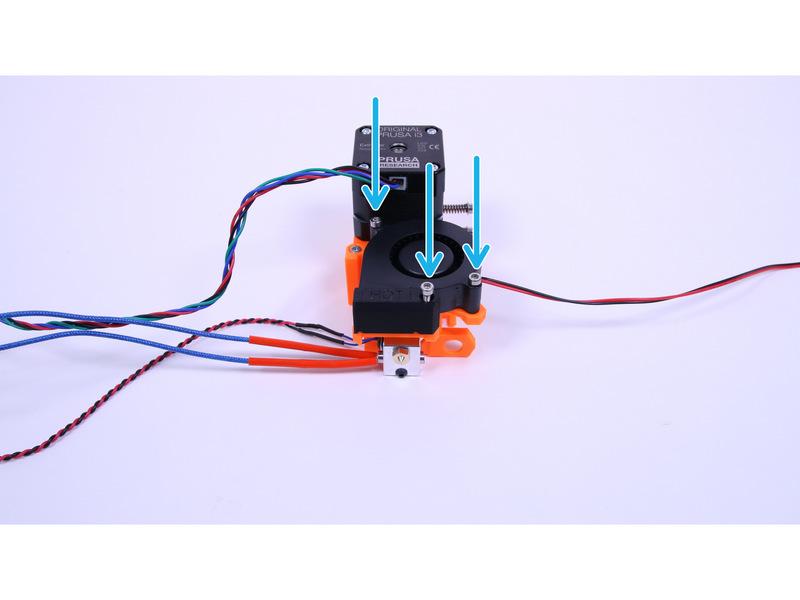

14 Step 22 Utažení šroubů ventilátoru Použijte 2,5mm inbusový klíč k jemnému dotažení šroubů. Step 23 Příprava namontování extrudéru na osu X Šroub M3x40 (1 ks) Šroub M3x30 (1 ks) Šroub M3x18 (1 ks) Ujistěte se, že máte korektně délky šroubku jako na obrázku manual.prusa3d.com Page 14 of 22

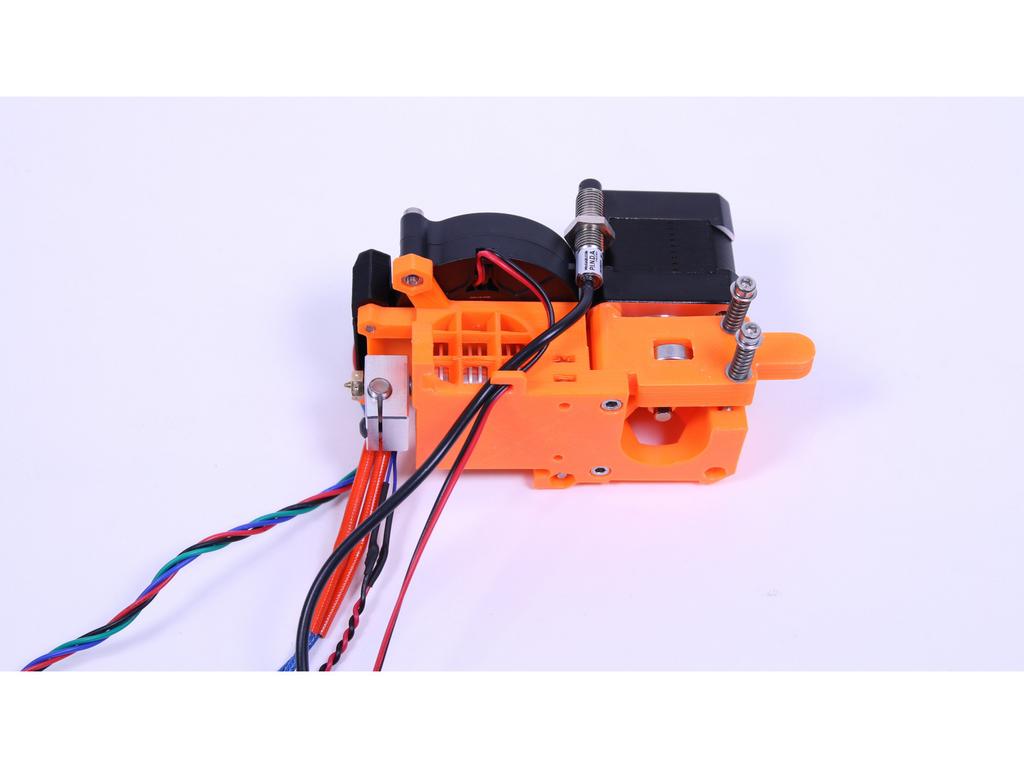

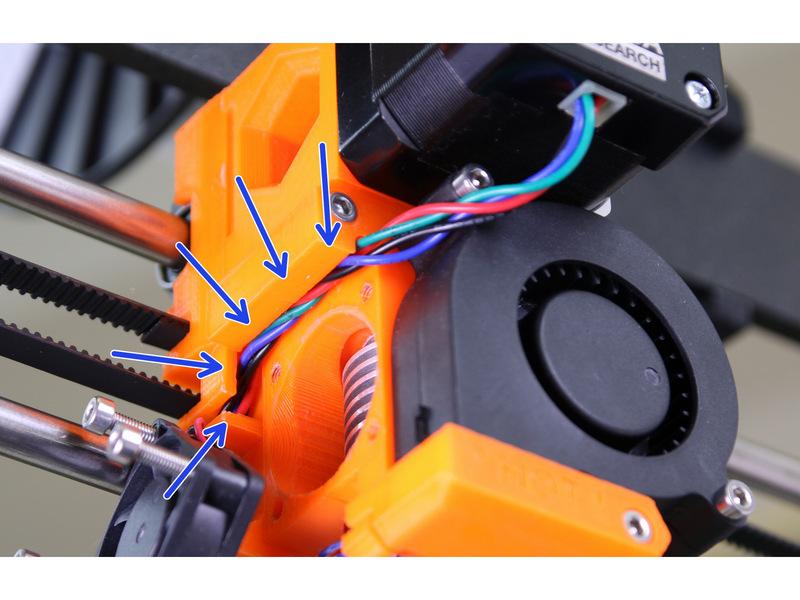

15 Step 24 Příprava kabelů extrudéru Veďte kabely od extrudéru jako na obrázku. Kabely od autokalibrační sondy, motoru a obou ventilátorů musí procházet osou X mezi spodní hlazenou tyčí a X řemenem. Step 25 Vedení kabelů extrudéru Uspořádejte kabely z vrchní části extrudéru úhledně do drážek v těle extrudéru. Ujistěte se, že jsou kabely v drážce za levým ventilátorem, v opačném případě hrozí riziko jejich zlomení (viz obrázek s modrými šipkami) manual.prusa3d.com Page 15 of 22

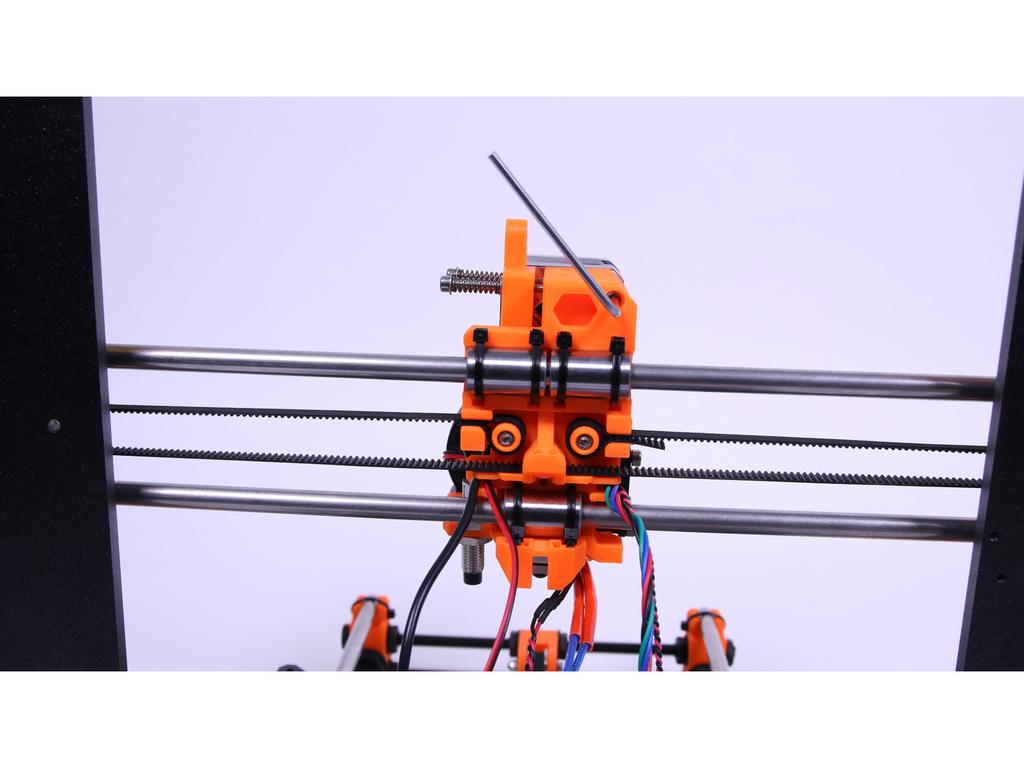

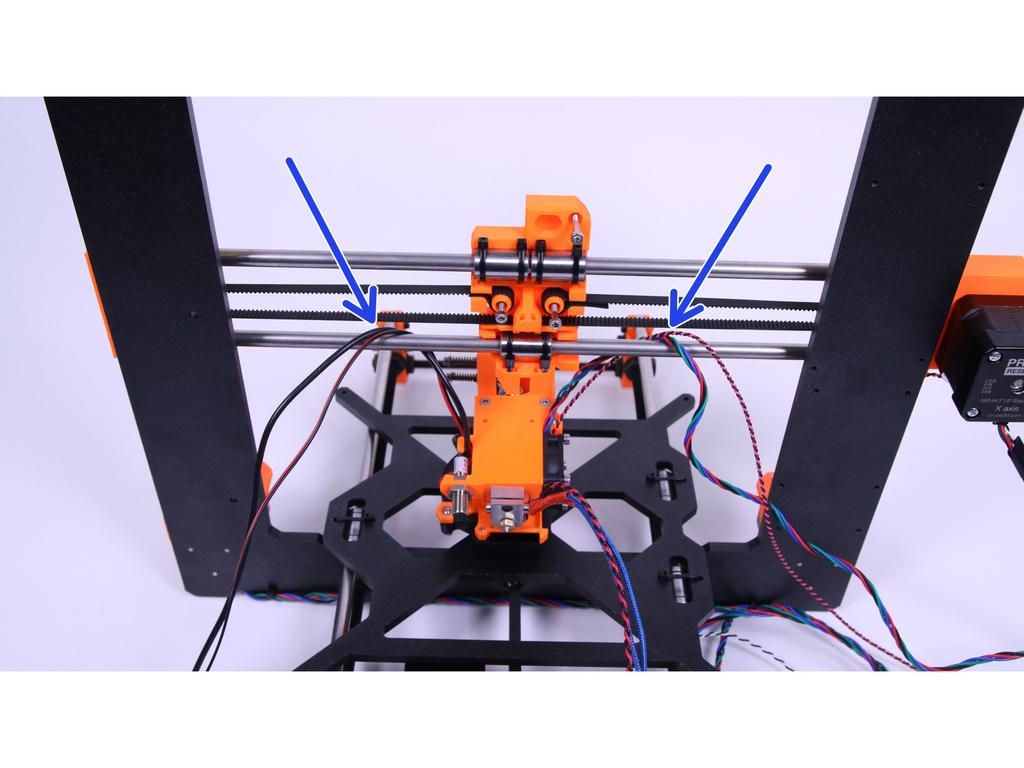

16 Step 26 Upevnění extrudéru Použijte 2,5mm inbusový klíč k utažení šroubů držící extrudér. Step 27 Příprava tiskové struny Připravte si dodanou tiskovou strunu (NYLON Ø 3 mm, cca 50 cm). Tiskovou strunu zatlačte do otvoru. Pokud by struna nešla vložit do otvoru, zastřihněte ji do špičky. Tato tisková struna slouží jako podpora kabelového svazku. Nezkracujte ji, povede s ním až do elektroniky manual.prusa3d.com Page 16 of 22

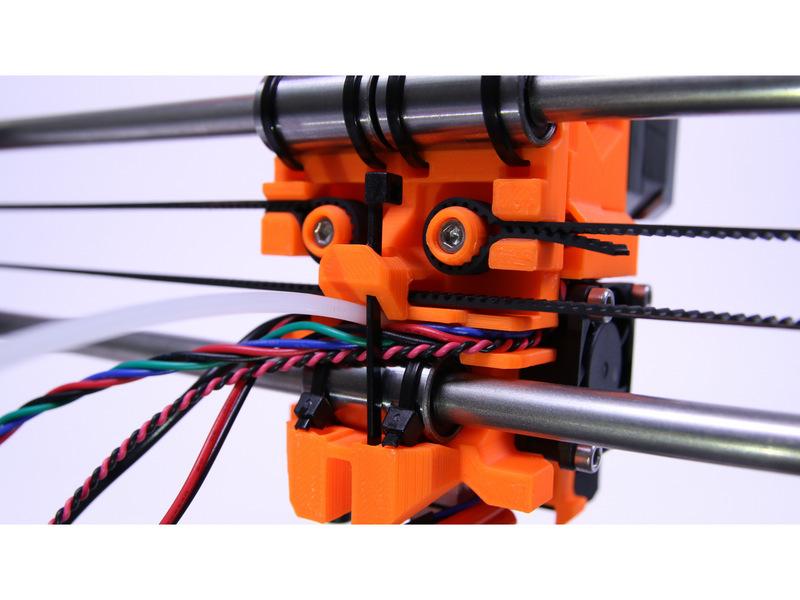

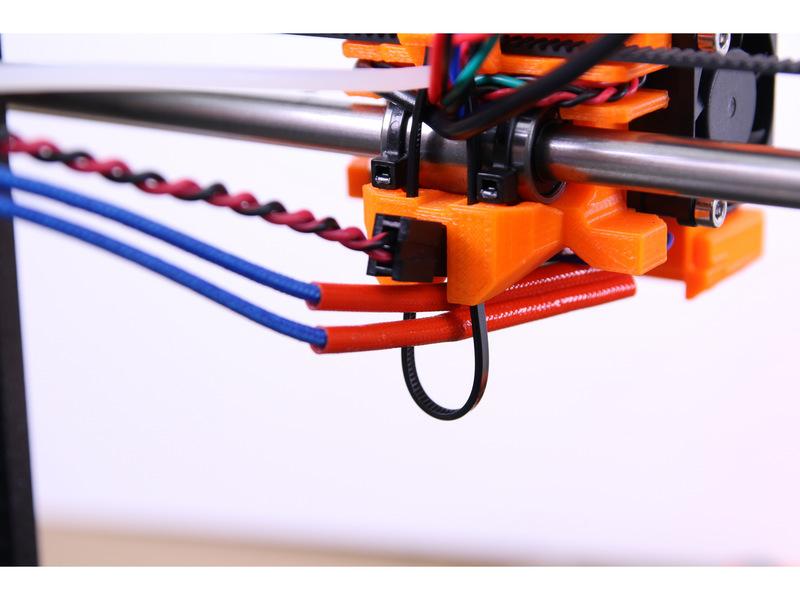

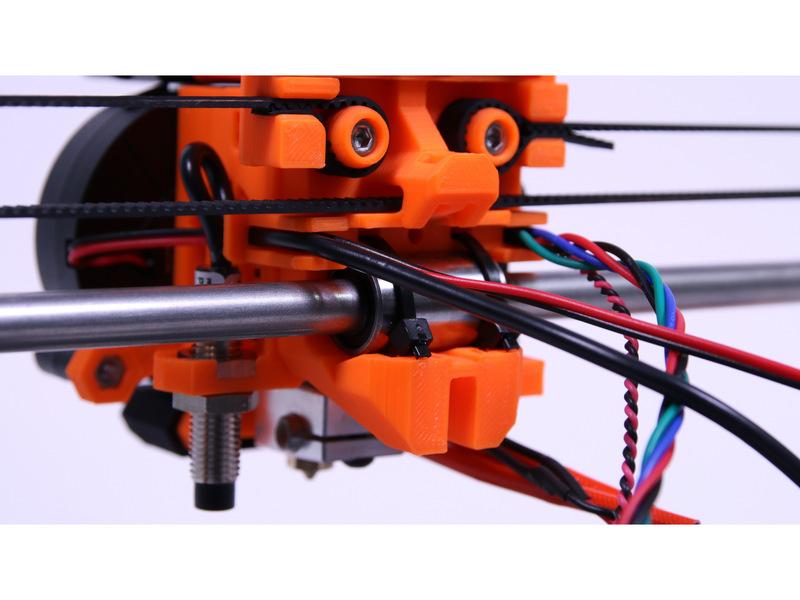

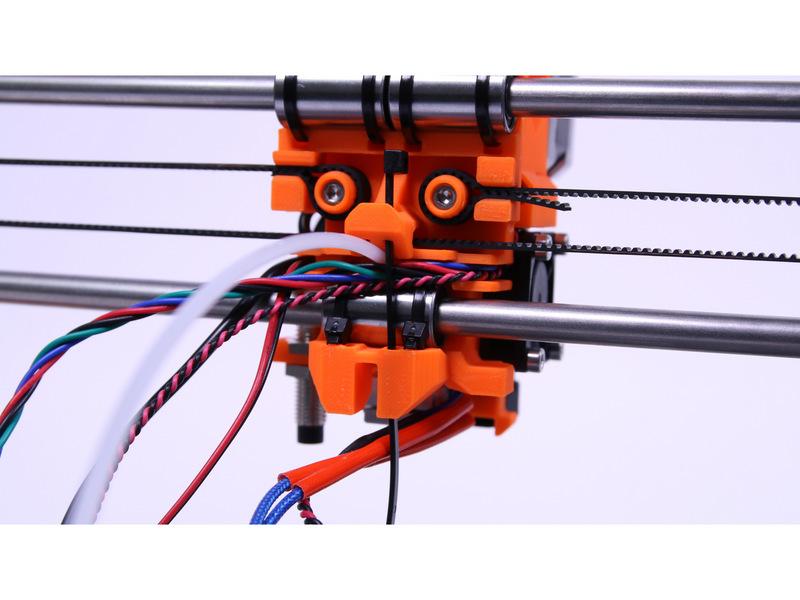

17 Step 28 Organizace kabelů - pravá strana Vložte stahovací pásku vpravo na X-pojezdu tak, aby kabely od motoru a ventilátoru byly za stahovací páskou. Zkontrolujte orientaci stahovací pásky. Step 29 [VARIANTA1] Organizace kabelů - 1. část Pokud máte konektor na termistorovém kabelu, pokračujte v zapojení VARIANTY1, pokud nemáte, přeskočte na VARIANTA2. Naveďte kabely vedoucí z trysky jako na obrázku. Při manipulaci s konektorem dávejte pozor aby nedošlo k jeho rozpojení! 2017 manual.prusa3d.com Page 17 of 22

18 Step 30 [VARIANTA1] Organizace kabelů - 2. část Naveďte kabely z trysky jako na obrázku. Ujistěte se, že jsou dráty od termistoru vedeny nad dráty topení jako na obrázku. Pokud budou vedeny pod nimi, bude to způsobovat potíže. Step 31 [VARIANTA2] Organizace kabelů - uchycení kabelů extruderu Otočte stahovací pásku pod kabely od trysky a zasuňte do levé části úchytu na X-pojezdu. Pokud máte problém s navedením kabelů od vyhřívání trysky, můžete odstranit stahovací pásek, který je stahuje k sobě. Kabely od autokalibrační sondy a tiskového ventilátoru musí být pod stahovací páskou, aby zůstaly na svém místě. Kabely od vyhřívání trysky jsou křehké, zacházejte s nimi se zvýšenou opatrností! 2017 manual.prusa3d.com Page 18 of 22

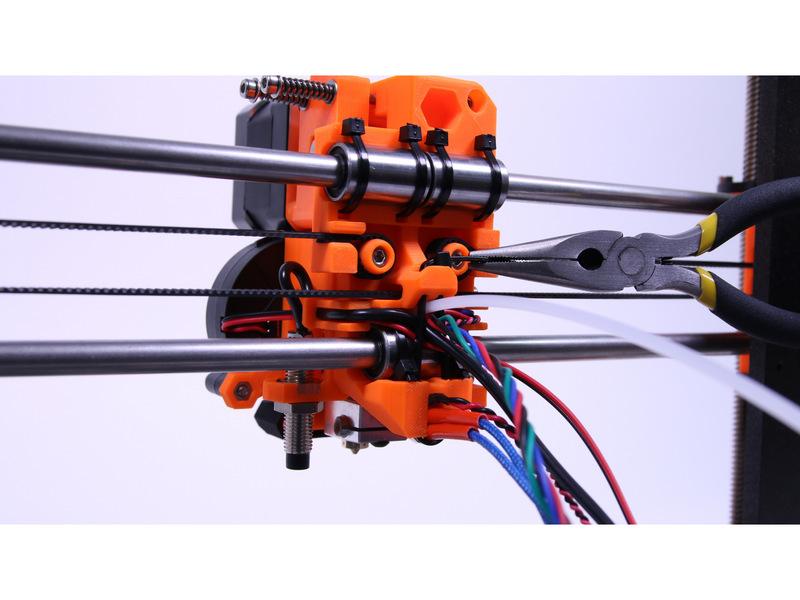

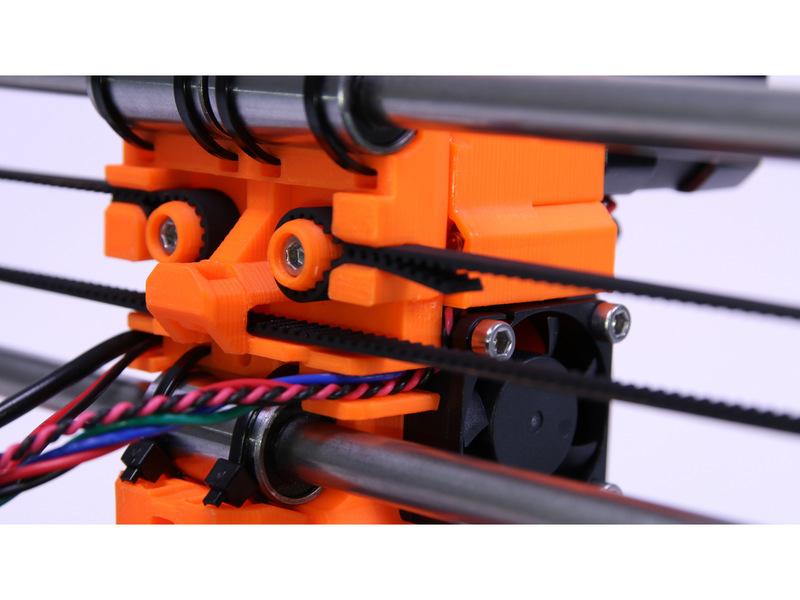

19 Step 32 Dokončení organizace kabelů x-pojezdu Jakmile jsou všechny kabely přehledně uspořádány, utáhněte stahovací pásku a odstřihněte přebytečný konec. Step 33 Dokončení organizace kabelů Stahovací páskou uchyťte kabely a filament dohromady. Stahovací páska musí být co nejblíže X-pojezdu, aby se zabránilo kontaktu s rámem manual.prusa3d.com Page 19 of 22

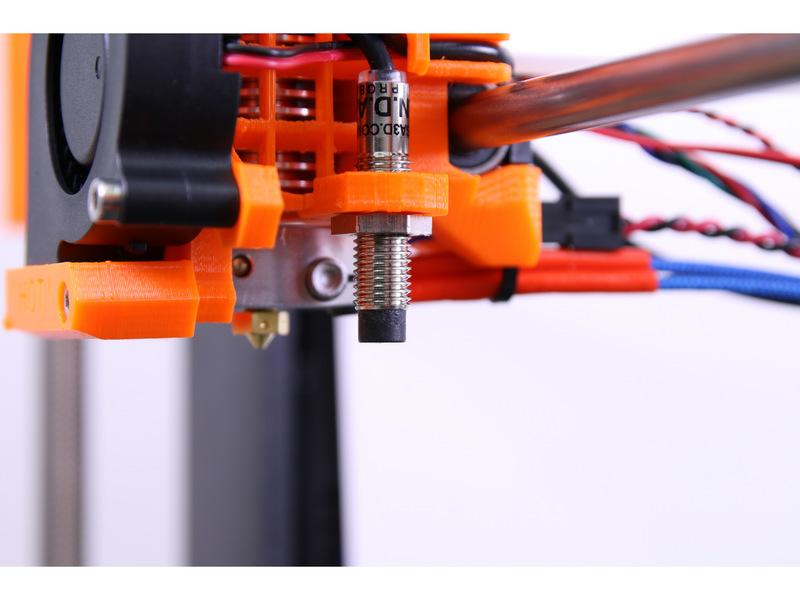

20 Step 34 [VOLITELNÉ] Nasazení ochrany sondy Ochrana brání vzácné možnosti poškození sondy v případě, kde se tisk výrazně zvedne a sonda do něho narazí. Pokud tuto součástku nemáte vytisknutou, stáhněte si ji z a připevněte později. Našroubujte ochrannou součástku (P.I.N.D.A. protector) na sondu jako na obrázku. Ujistěte se, že konec sondy je zároveň se součástkou jako na obrázku. Step 35 Příprava kroucené bužírky Oviňte kroucenou bužírku (největší a nejdelší v balení) kolem kabelů. Vezměte strunu společně s horní kabeláží (oba ventilátory, motor, P.I.N.D.A.) a oviňte tento svazek 1 otáčkou stahovací bužírky, poté přidejte zbývající kabely a pokračujte v ovíjení (viz obrázek). Zkontrolujte pohybem úplně vpravo a vlevo, že kroucená bužírka nenaráží do rámu manual.prusa3d.com Page 20 of 22

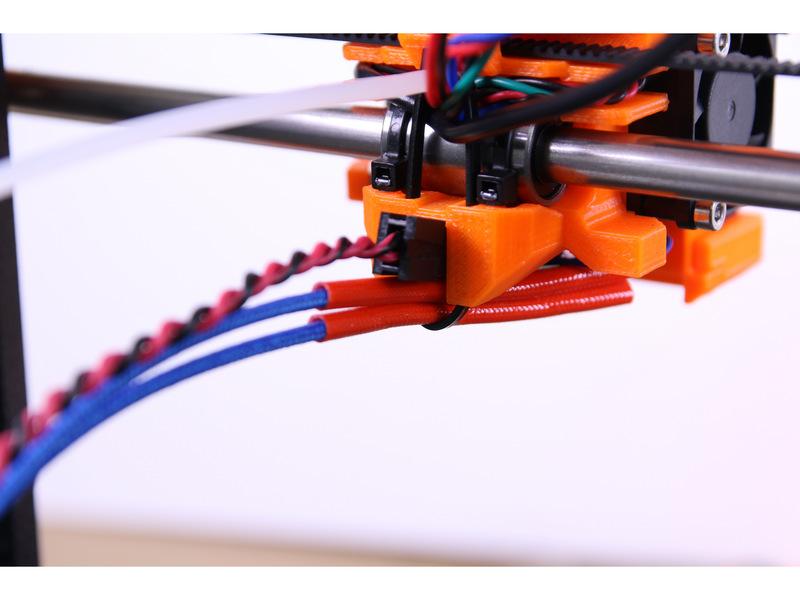

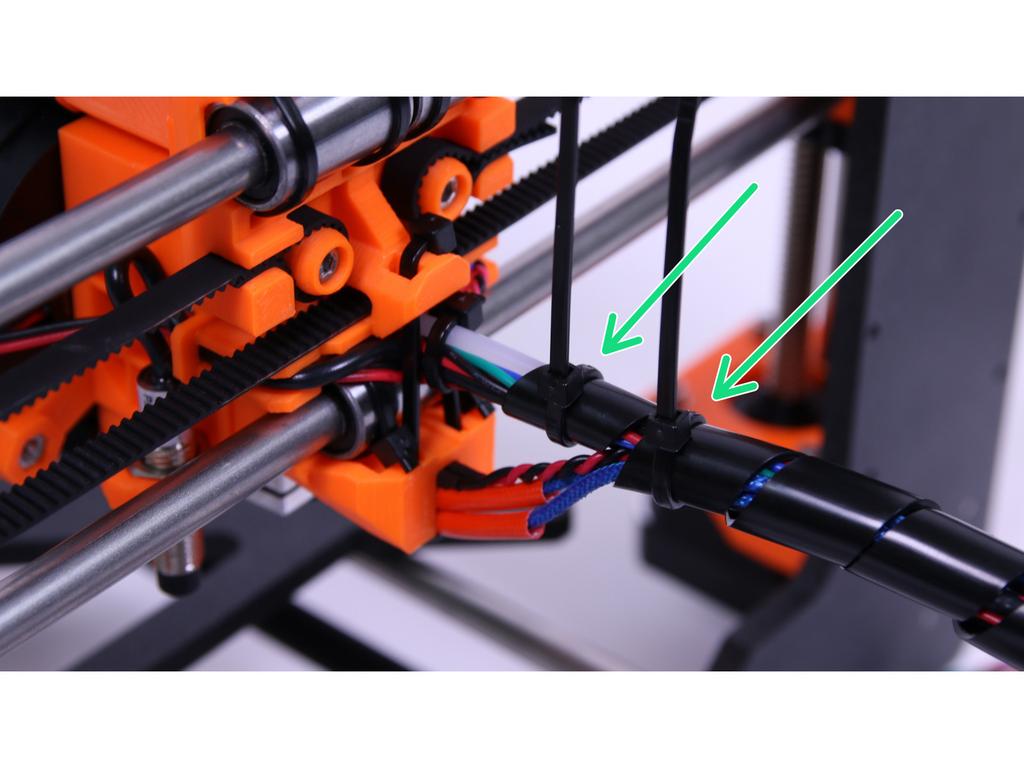

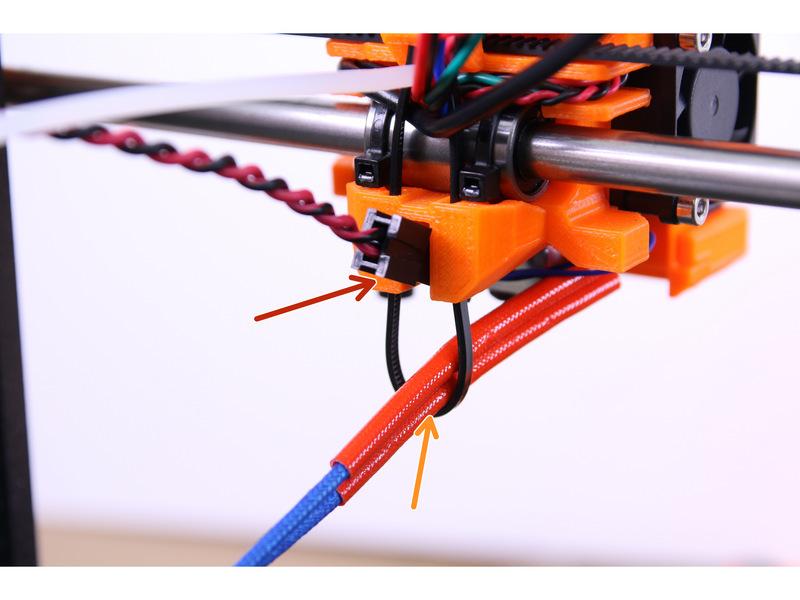

21 Step 36 Uchycení kroucené bužírky Stahovací páskou utáhněte kroucenou bužírku omotanou kolem kabelů. Použijte jednu na začátku kroucené bužírky a druhou hned za spojením všech kabelů dohromady. Dotahujte pásky s citem, přílišné utažení může poškodit kabely uvnitř! Step 37 Dokončení extrudéru Znovu zkontrolujte volný pohyb X-pojezdu a srovnejte kabely v celé délce. Jakmile budete spokojeni s organizací kabelů, dokončete krok navinutím bužírky v plné délce manual.prusa3d.com Page 21 of 22

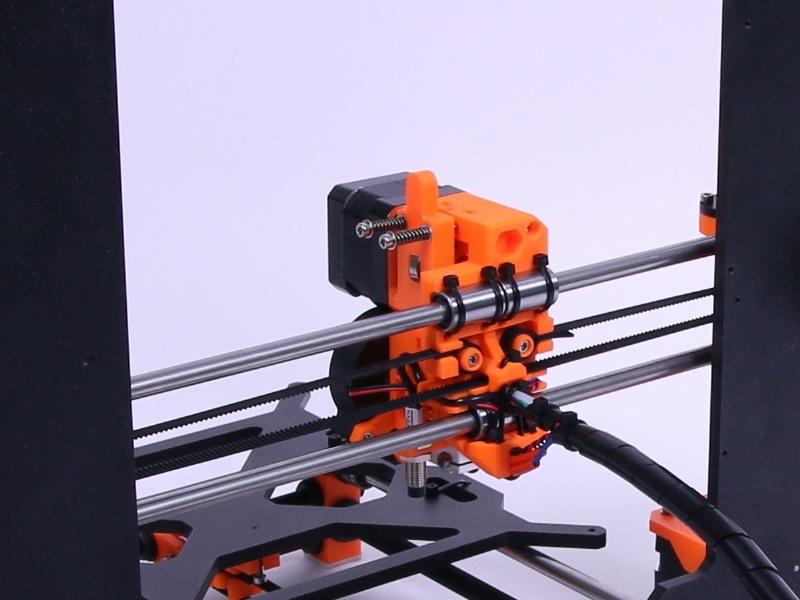

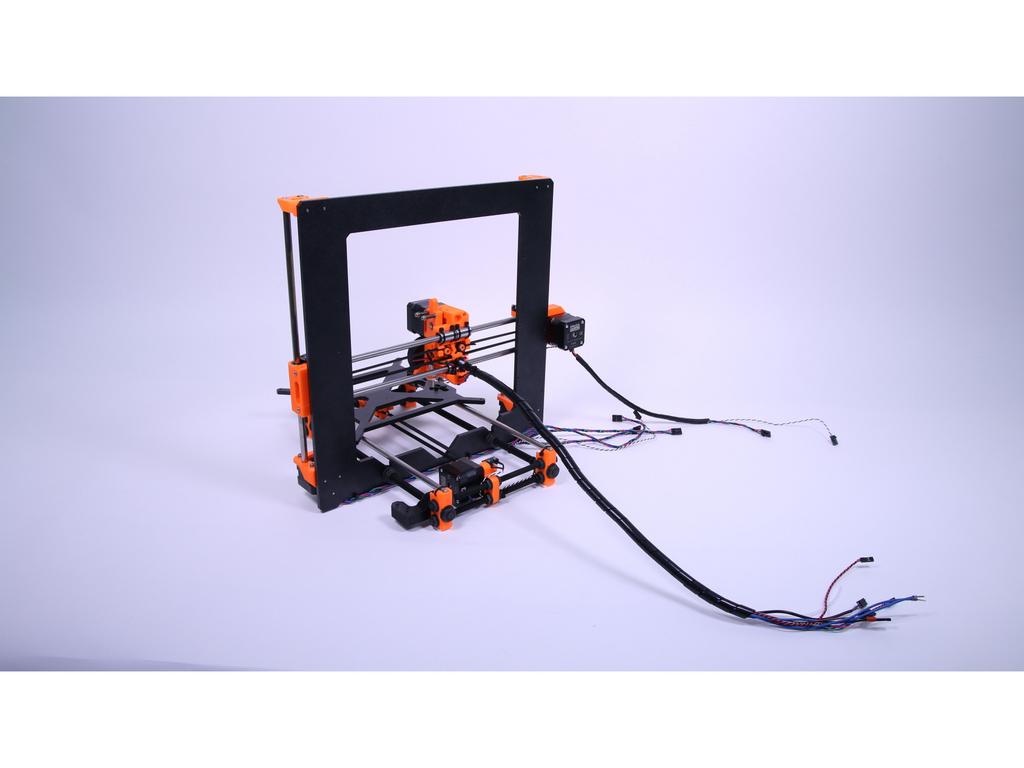

22 Step 38 Hotovo! Gratulujeme! Pravě jste sestavili extruder. Pokračujte stavbu kapitolou 6. LCD This document was last generated on :05:39 AM manual.prusa3d.com Page 22 of 22
