3. Složení nového extruderu
|
|
- Kristina Křížová
- před 5 lety
- Počet zobrazení:
Transkript
1 3. Složení nového extruderu Written By: Dozuki System 2017 manual.prusa3d.com Page 1 of 17
2 INTRODUCTION 2017 manual.prusa3d.com Page 2 of 17
3 Step 1 Potřebné nářadí 2.5, 2 a 1.5mm inbusový klíč Malé kombinované kleště Step 2 3D vytištěné díly Extruder body left (levá polovina těla extruderu) Extruder body right (pravá polovina těla extruderu) Extruder idler (přítlačná kladka extruderu) Fan mount (držák ventilátoru) 2017 manual.prusa3d.com Page 3 of 17
4 Step 3 Příprava levé poloviny těla extruderu Vložte připravenou trysku do levé poloviny těla extruderu jako na obrázku. Trysku zatlačte do těla a ujistěte se, že kabely směřují přesně jako na obrázku. Step 4 Příprava těla extruderu Přiložte pravou polovinu těla extruderu. Zatlačte, aby se obě poloviny těla extruderu dotýkaly manual.prusa3d.com Page 4 of 17
5 Step 5 Příprava motoru extruderu Nasaďte mosazné podávací kolečko na hřídel motoru. Pozor na orientaci podávacího kolečka, zajišťovací šroubek musí být směrem k tělu motoru. Zajištovací šroubek prozatím kompletně neutahujte manual.prusa3d.com Page 5 of 17
6 Step 6 Namontování motoru a přítlačné kladky M3x30 šrouby Přiložte motor k tělu extruderu jako na obrázku a použijte dva šrouby na zadní straně těla k dotažení motoru. Přiložte kladku jako na obrázku a použijte zbývající šroub k zajištění motoru. Šroub musí procházet dírou v kladce. Dbejte na správnou orientaci kabelu motoru manual.prusa3d.com Page 6 of 17
7 Step 7 Dotažení motoru Šroub procházející kladkou dotáhněte jen lehce, může dojít delaminaci vrstev. Step 8 Dotažení podávacího kolečka Použijte 1.5mm inbusový klíč k dotažení podávacího kolečka. Ujistěte se, že zdrsněná část podávacího kolečka je přesně v ose cesty filamentu manual.prusa3d.com Page 7 of 17
8 Step 9 Uložení kabelu motoru Uložte kabel motoru do prohlubně jako na obrázku. Step 10 Uchycení ventilátoru M3x18 šrouby Za pomoci M3x18 šroubů uchyťte ventilátor k tělu motoru. Dbejte na správnou orientaci vývodu kabelů ventilátoru. Kabely musí směřovat stejným směrem jako kabely trysky manual.prusa3d.com Page 8 of 17
9 Step 11 Příprava přítlačného ložiska 5x16sh hřídelka (tato součástka může být i tištěná) M5w podložka 625 ložisko Na hřídelku umístěte podložky a ložisko dle obrázku. Step 12 Příprava přítlačných šroubků M3x40 šroubky M3w podložky Přítlačné pružinky 2017 manual.prusa3d.com Page 9 of 17
10 Step 13 Sestavení přítlačné kladky Vložte hřídelku s ložiskem do těla extruderu. Step 14 Vložení matiček do těla extruderu Vložte M3 matičky do otvorů na těle extruderu manual.prusa3d.com Page 10 of 17
11 Step 15 Sestavení přítlačných šroubů Zašroubujte přítlačné šrouby jako na obrázku. Step 16 Namontování extruderu na tiskárnu Za pomoci šroubů M3x40 přišroubujte tělo extruderu k x- carriage manual.prusa3d.com Page 11 of 17

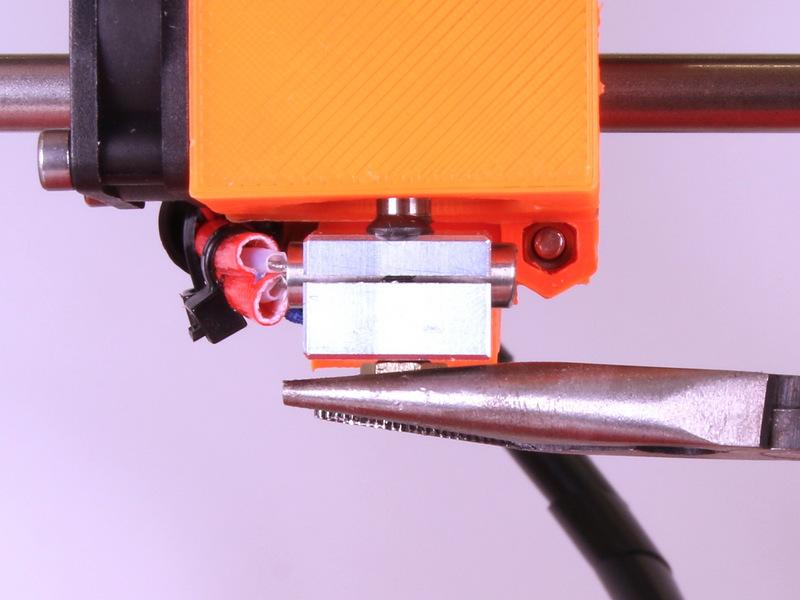

12 Step 17 Dotažení trysky Pomocí kleští dotáhneme mosazný konec trysky Step 18 Příprava tiskového ventilátoru 5015 tiskový ventilátor Přiložte tiskový ventilátor na tištěnou součástku manual.prusa3d.com Page 12 of 17
13 Step 19 Příprava tiskového ventilátoru (2) M3x20 šrouby M3 matky Přišroubujte ventilátor jako na obrázku manual.prusa3d.com Page 13 of 17
14 Step 20 Montáž tiskového ventilátoru na extruder Za pomoci M3x20 šroubu přišroubujte tiskový ventilátor v dolní části x-carriage. Za pomoci M3x12 šroubu a M3 pojistné matky přišroubujte tiskový ventilátor v horní části x- carriage. Step 21 Příprava tiskové struny Uštípněte si cca 70 cm tiskové struny. Tiskovou strunu zatlačte do otvoru v držáku tiskového ventilátoru manual.prusa3d.com Page 14 of 17

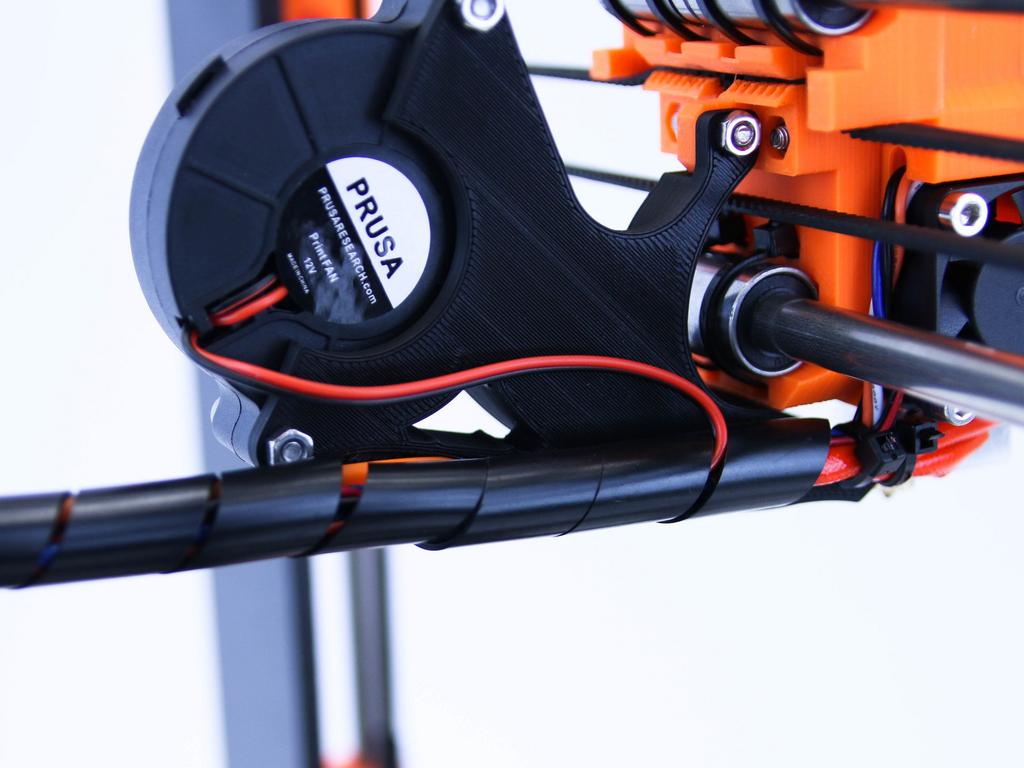

15 Step 22 Kabeláž 1 Začněte spirálovou bužírkou obalovat svazek kabelů od zdrhovací pásky až po tiskovou strunu vloženou do tisknuté součástky. Step 23 Kabeláž 2 Pokračujte v obmotávání bužírky kolem kabelového svazku společně s tiskovou strunou manual.prusa3d.com Page 15 of 17

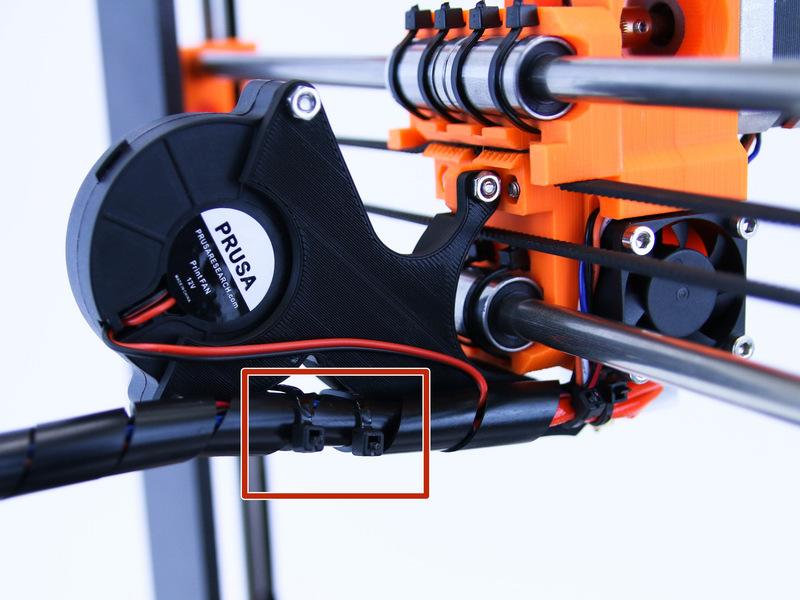

16 Step 24 Kabeláž 3 Použijte dvě zdrhovací pásky k přichycení svazku kabelů k vytisknuté součástce. Ujistěte se, že pásky zapadají do připravených zahloubení. Svazek kabelů by měl směřovat nahoru jako na obrázku. Step 25 Zarovnání koncového spínače osy X Posuňte koncový spínač na ose X tak, aby při jeho aktivaci extruderem byly mezi kabelovým svazkem a rámem tiskárny 4 mm manual.prusa3d.com Page 16 of 17

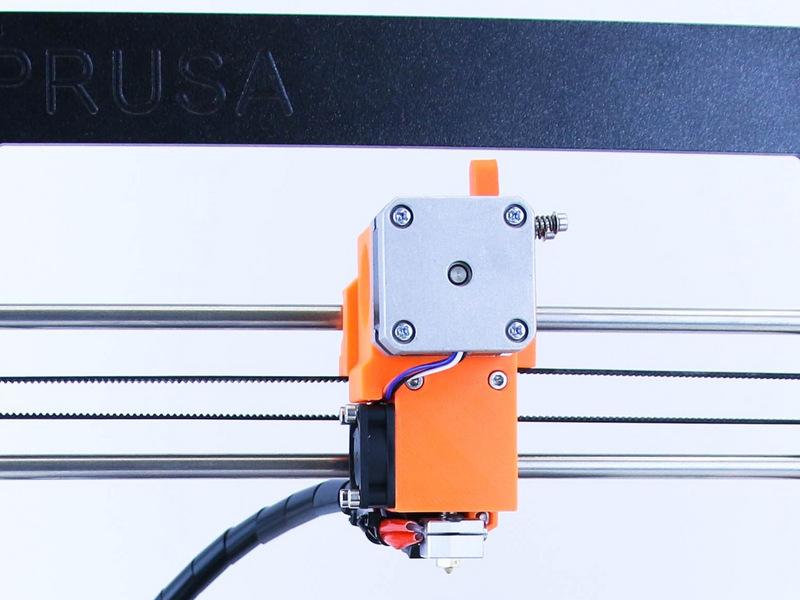

17 Step 26 Hotovo! Gratulujeme! Pravě jste sestavili extruder. Pokračujte sestavením LCD panelu. 6. LCD This document was last generated on :45:50 PM manual.prusa3d.com Page 17 of 17
