8. Elektronika. 8. Elektronika. Montáž elektroniky. Written By: Dozuki System manual.prusa3d.com Page 1 of 12
|
|
|
- Ludmila Pešková
- před 5 lety
- Počet zobrazení:
Transkript
1 Montáž elektroniky Written By: Dozuki System 2017 manual.prusa3d.com Page 1 of 12
2 Step 1 3D vytištěné díly Zadní kryt elektroniky Pravý kryt elektroniky Levý kryt elektroniky Step 2 Příprava uchycení desky elektroniky Šrouby M3x10 Pojistné matky M3nN Je možné, že elektronika bude vypadat jinak 2017 manual.prusa3d.com Page 2 of 12
3 Step 3 Uchycení desky elektroniky ke krytu Uchyťte desku elektroniky k pravému krytu jako na obrázku. Hlavička šroubu je na spodní straně krytu, pojistná matka sedí na desce elektroniky. Všimněte si správné orientace desky elektroniky (konektory pro uchycení kabelů motorů jsou na straně výřezu). Step 4 Příprava montáže elektroniky k rámu Šrouby M3x manual.prusa3d.com Page 3 of 12
4 Step 5 Montáž krytu elektroniky na rám tiskárny Šrouby utáhněte 2.5mm imbusovým klíčem. V rámu jsou připravené díry se závitem. Utahujte opatrně, aby nedošlo k poškození vytištěných dílů. Povšimněte si, že kabely od osy X jsou protažené mezi krytem a rámem tiskárny v místě výřezu. Step 6 Uchycení kabelů pod vyhřívanou podložkou Uchyťte oba kabely k rohu Y pojezdu na straně elektroniky, jako je na obrázku. Dbejte na správnou polohu spoje stahovací pásky. Při nesprávné poloze může docházet k nárazům pojezdu při posuvech osy Y. Ustřihněte přesahy stahovacích pásek manual.prusa3d.com Page 4 of 12
5 Step 7 Nasazení kroucené bužírky Naviňte středně velkou kroucenou bužírku na svazek manual.prusa3d.com Page 5 of 12
6 Step 8 Zapojení elektroniky (1) 12V vstupní napájení (kabely vedoucí od zdroje, na pořadí kabelů nesejde) Motor osy Z (na pořadí kabelů nesejde) Motor osy Y Motor osy X Koncový spínač osy Z Koncový spínač osy Y Koncový spínač osy X Při připojování motorů s konektorem bez klíče dodržujte orientaci vyobrazenou na druhém obrázku 2017 manual.prusa3d.com Page 6 of 12

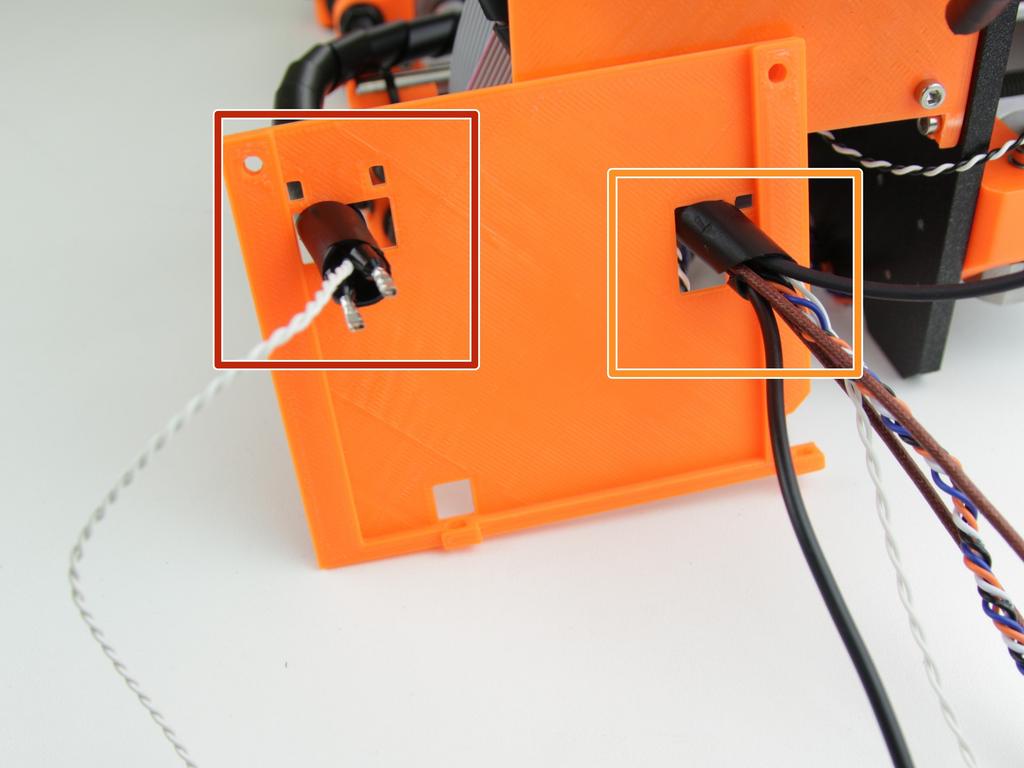

7 Step 9 Protažení kabelů extruderu a vyhřívané podložky Protáhněte kabely od vyhřívané podložky podle obrázku. Protáhněte kabely od extruderu podle obrázku. Step 10 Uchycení konektorů na kabely Přišroubujte MSPBE konektor na kabel od extruderového topení Přišroubujte MSPBE konektor na kabel od topení vyhřívané podložky Na polaritě nezáleží. Vodič s červeným proužkem může být napravo i nalevo manual.prusa3d.com Page 7 of 12
8 Step 11 Uchycení kabelů Podle obrázku uchyťte kabely od extruderu ke krytu elektroniky stahovacími páskami. Nezapomeňte uchytit také filament. Podle obrázku uchyťte kabely od vyhřívané podložky extruderu ke krytu elektroniky stahovacími páskami. Nechte cca 4 cm volného kabelu pro snadné zapojení do elektroniky manual.prusa3d.com Page 8 of 12
9 Step 12 Zapojení elektroniky (2) Neprohoďte napájení vyhřívané podložky a extruderu. Stejně tak neprohoďte kabel termistoru z extruderu i vyhřívané podložky. Při prohození může dojít k vyhoření pojistky (stantardní 5 a 15A autopojistka). Napájení vyhřívané podložky Napájení topení na trysce Termistor extruderu (černý kabel z extruderu s nápisem "TEMP") Termistor vyhřívané podložky (bíly kabel z podložky) Motor extruderu Větráček extruderu (bílý kabel z extruderu - zobáček se zacvakne do vedlejšího konektoru - podle obrázku) ZKONTROLUJTE ZAPOJENÍ! Žádný z termistorů nesmí být zapojený na výstup větráčku, jinak dojde k jejich zničení a tiskárna nebude fungovat! 2017 manual.prusa3d.com Page 9 of 12
10 Step 13 Zapojení elektroniky (3) Kabel k LCD s jedním pruhem Kabel k LCD se dvěma pruhy Pokud Vaše elektronika vypadá jinak, tento krok přeskočte Step 14 Zapojení elektroniky (3) (RAMBo 1.3a Alternativa) Kabel k LCD s jedním pruhem (Konektor P1) Kabel k LCD se dvěma pruhy (Konektor P2) Klíč na konektoru kabelu musí směřovat k vyznečenému klíči na elektronice Pokud Vaše elektronika vypadá jinak, tento krok přeskočte 2017 manual.prusa3d.com Page 10 of 12
11 Step 15 Vše zapojeno! Pokud jste vše správně zapojili, mělo by to vypadat přibližně jako na obrázku. Step 16 Uchycení levého krytu elektroniky 2.5mm imbusem přichyťte levý kryt elektroniky k rámu. Použijte šrouby M3x10. Utahujte s citem, aby nedošlo k poškození vytištěných dílů. Kryty by měly být uchycené přesně podle obrázku (rovnoběžně proti sobě s tím, že otvory pro uchycení zadního krytu na pravé a levé straně jsou v přímce) 2017 manual.prusa3d.com Page 11 of 12

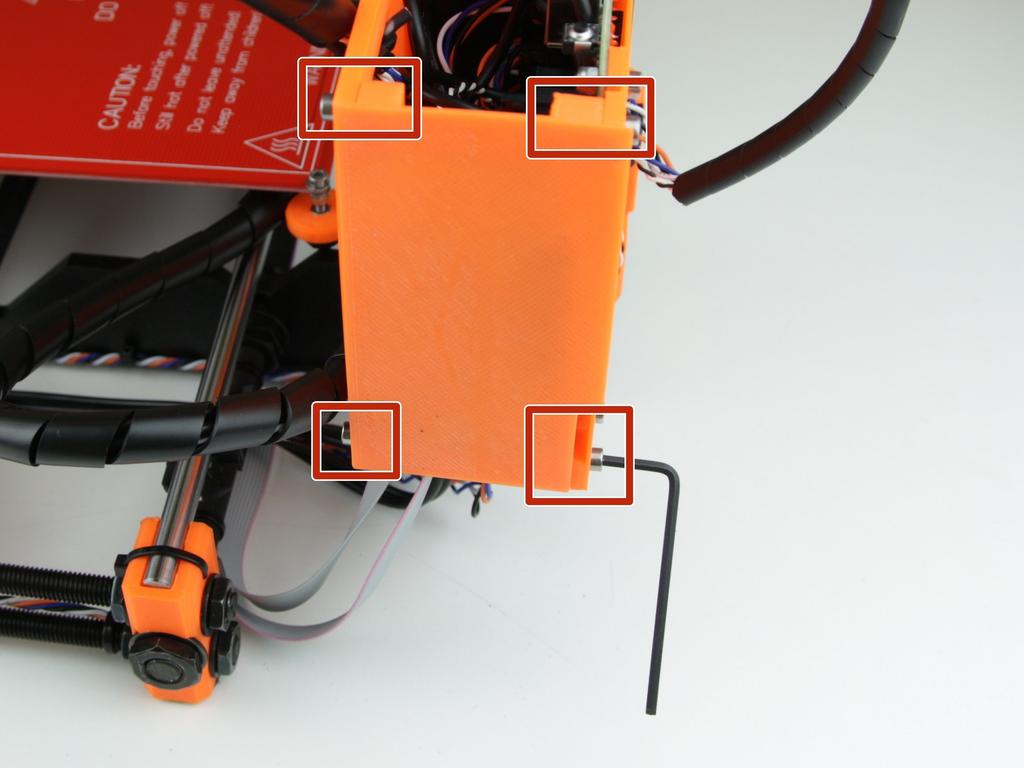

12 Step 17 Uchycení zadního krytu 2.5mm imbusem přichyťte zadní kryt elektroniky k pravému a levému krytu. Použijte šrouby M3x10. Step 18 Gratulujeme! Gratulujeme, právě jste sestavili celou Prusa i3 Plus tiskárnu! Před prvním tiskem je potřeba nasadit připravené sklo, otestovat a zkalibrovat tiskárnu. Kliknutím na následující odkazy můžete pokračovat až k tisku. Preparing the printbed Calibrate i3 Plus LCD/SD First print i3 Plus LCD/SD This document was last generated on :36:06 AM manual.prusa3d.com Page 12 of 12
