1 Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 18

Step 1 Doladění senzoru P.I.N.D.A., fáze 1 Ujistěte se, že tiskárna není zapnutá ani zapojená do zásuvky.

senzoru nepokládejte pružinový plech na podložku, vyčkejte na Kalibraci osy Z. Při pohybu extruderu funguje motor osy X jako generátor.

S extruderem proto pohybujte rozumně pomalu a v budoucnu vždy používejte ovládací prvky tiskárny. Posuňte ručně extruder zcela doleva.

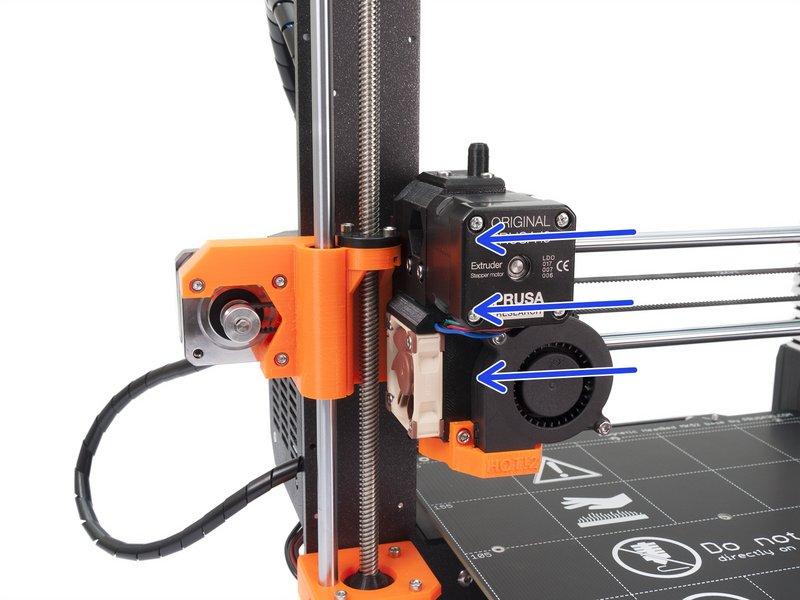

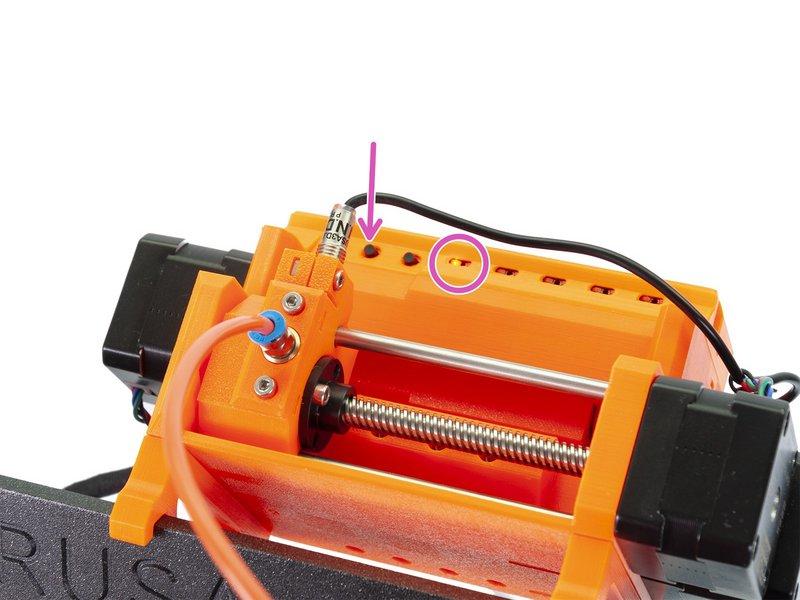

2 Step 1 Doladění senzoru P.I.N.D.A., fáze 1 Ujistěte se, že tiskárna není zapnutá ani zapojená do zásuvky. Váš extruder může vypadat odlišně, ale princip nastavení výšky zůstává stejný. Během celé ruční kalibrace P.I.N.D.A. senzoru nepokládejte pružinový plech na podložku, vyčkejte na Kalibraci osy Z. Při pohybu extruderu funguje motor osy X jako generátor. Jeho pohybem vytvoříte malé množství elektrické energie, které způsobí problikávání LCD obrazovky. S extruderem proto pohybujte rozumně pomalu a v budoucnu vždy používejte ovládací prvky tiskárny. Posuňte ručně extruder zcela doleva. Současným otáčením OBOU závitových tyčí osy Z posouvejte trysku do doby, než se dotkne vyhřívané podložky. Pokuste se otáčet oběma tyčemi stejně! Znovu zkontrolujte z jiného úhlu, že se tryska nepatrně dotýká vyhřívané podložky. Neprohýbejte tryskou podložku! 2019 manual.prusa3d.com/ Page 2 of 18

Pokud ano, povysuňte pravou část osy Z otočením závitové tyče pravého motoru po směru ručiček.

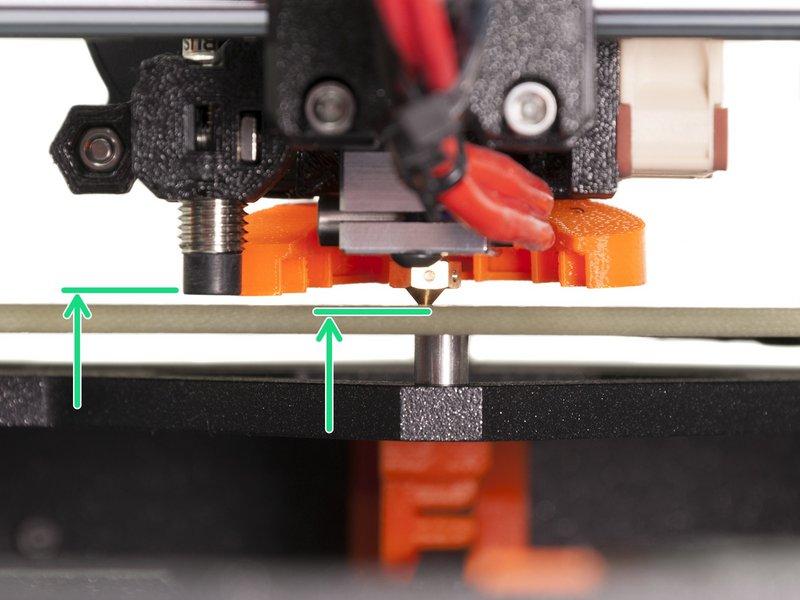

3 Step 2 Doladění senzoru P.I.N.D.A., fáze 2 Posuňte extruder opatrně zcela doprava. Ujistěte se, že tryska během přesunu neryje do podložky. Pokud ano, povysuňte pravou část osy Z otočením závitové tyče pravého motoru po směru ručiček. Pokud je to nutné, lze snížit výšku trysky otočením závitové tyče pravého motoru osy Z proti směru ručiček manual.prusa3d.com/ Page 3 of 18

Step 3 Doladění senzoru P.I.N.D.A. (3. část) Posuňte extruder na středy osy X.

Použijte prostřední část pásky, nikoliv špičku. Povolte šroub, který drží senzor P.I.N.D.A.

!!! Nepoužívejte lepidlo pro zabezpečení senzoru P.I.N.D.A. v nové verzi držáku se šroubem M3.

4 Step 3 Doladění senzoru P.I.N.D.A. (3. část) Posuňte extruder na středy osy X. Vezměte stahovací pásku a položte ji pod P.I.N.D.A. senzor. Použijte prostřední část pásky, nikoliv špičku. Povolte šroub, který drží senzor P.I.N.D.A. a zatlačte jej jemně proti pásce. Opětovně dotáhněte šroub na držáku P.I.N.D.A. senzoru.!!! Nepoužívejte lepidlo pro zabezpečení senzoru P.I.N.D.A. v nové verzi držáku se šroubem M3. Nebude možné jej kdykoliv poté povolit!!! Správná výška P.I.N.D.A. senzoru v porovnání s tryskou by měla být podobná poslednímu obrázku manual.prusa3d.com/ Page 4 of 18

EINSY/RAMBo firmware: Tento firmware je určen do desky, která je schována v černém boxu vedle vyhřívané podložky.

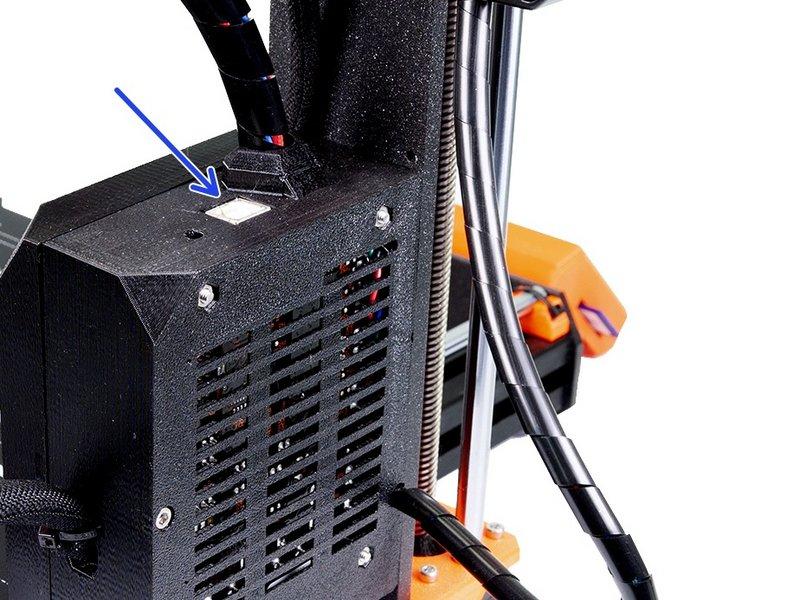

5 Step 4 Dva druhy MMU firmware POZOR!!! Pro MMU2 jsou k dispozici jsou dva typy firmware. Naučte se mezi nimi rozlišovat. Slic3r PE vás nenechá omylem nahrát nevhodný firmware do desky. EINSY/RAMBo firmware: Tento firmware je určen do desky, která je schována v černém boxu vedle vyhřívané podložky. Použijte USB kabel typu B (např. FW_MK3-EINSy10a.hex nebo FW_MK25-RAMBo13a_cz.hex) MMU2 firmware: Tento firmware je určen do desky, která je schována uvnitř MMU2 jednotky na rámu. Použijte Micro-USB kabel (např. prusa3d_fw_mmu2board_1_0_1.hex) 2019 manual.prusa3d.com/ Page 5 of 18

Step 5 Stažení software pro aktualizaci firmware Software pro aktualizaci firmware je nyní součástí Slic3r PE, počínaje verzí 1.41.0.

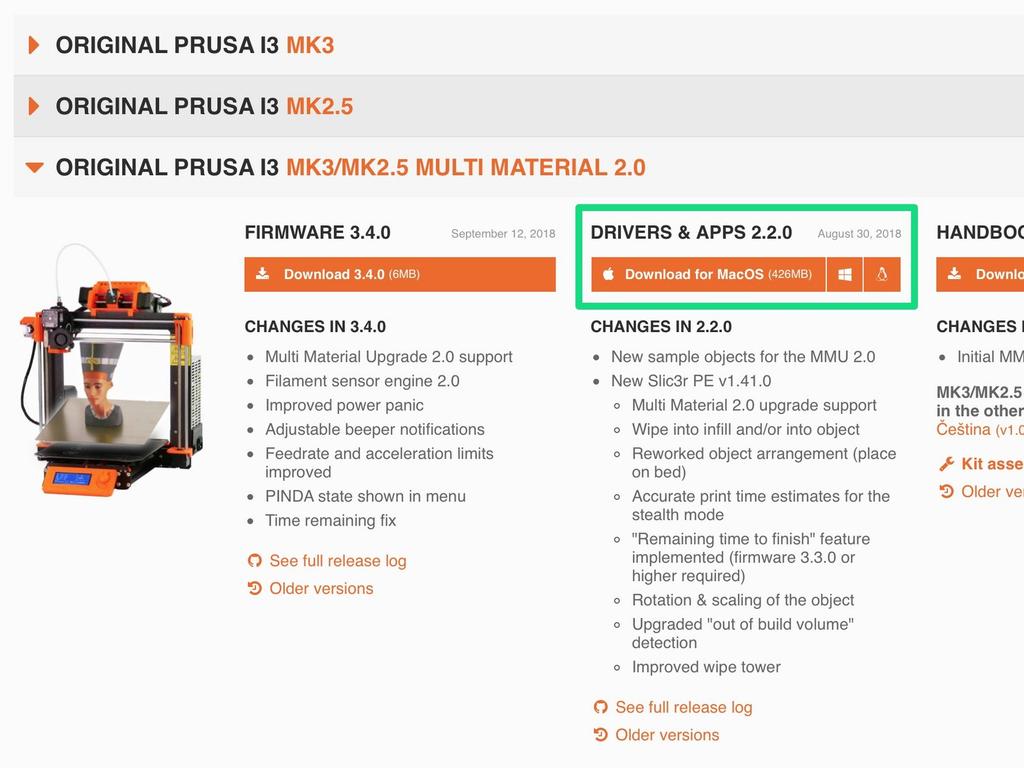

6 Step 5 Stažení software pro aktualizaci firmware Software pro aktualizaci firmware je nyní součástí Slic3r PE, počínaje verzí Pokud jej již máte nainstalovaný, přeskočte rovnou k dalšímu kroku. Navštivte a zvolte vaši tiskárnu MMU 2.0. Najděte sekci s ovladači a stáhněte si nejnovější vydání. Stránku si nechte otevřenou pro další krok! Nainstalujte ovladače pro váš operační systém Windows, macos nebo Linux. Součástí balíku ovladačů je software pro aktualizaci firmware manual.prusa3d.com/ Page 6 of 18

7 Step 6 Stažení nového firmware Jděte zpět na a najděte sekci s firmware pro vaši tiskárnu. Stáhněte firmware pro MMU2 (soubor s příponou zip) do vašeho počítače a rozbalte jej. Poznámka: k dispozici jsou dva ty MMU2 firmwaru. Aby bylo možné firmware nahrát, musí být tiskárna zapojená a zapnutá! U tiskárny MK2.5 MMU2 použijte kombinaci firmware a nebo novější manual.prusa3d.com/ Page 7 of 18

Step 7 Aktualizace firmware pomocí Slic3r PE Otevřete Slic3r PE a v menu vyberte Konfigurace -> Nahrát firmware tiskárny

Klikněte na Prohledat pokud se tiskárna v seznamu nezobrazí. Vyberte soubor s firmwarem na vašem disku (*.hex).

Můžete kliknout na "Pokročilé:..." pro zobrazení detailního průběhu aktualizace včetně výstupního logu.

8 Step 7 Aktualizace firmware pomocí Slic3r PE Otevřete Slic3r PE a v menu vyberte Konfigurace -> Nahrát firmware tiskárny Připojte tiskárnu k vašemu počítači pomocí přibaleného USB kabelu a vyberte ji ze seznamu. Klikněte na Prohledat pokud se tiskárna v seznamu nezobrazí. Vyberte soubor s firmwarem na vašem disku (*.hex). Neumisťujte firmware na síťový disk. Klikněte na tlačítko Nahrát. Vyčkejte dokud nebude proces dokončen. Můžete kliknout na "Pokročilé:..." pro zobrazení detailního průběhu aktualizace včetně výstupního logu. Jakmile bude proces aktualizace dokončen zobrazí se hláška. Máme hotovo! Vaše tiskárna je připravena ;) V případě problémů s nahráním firmwaru prosím navštivte náš článek pro řešení potíží manual.prusa3d.com/ Page 8 of 18

Step 8 Adding MMU2 settings to the Slic3r PE [Překládá se] Before

!! From the top menu select Configuration -> Configuration Wizard

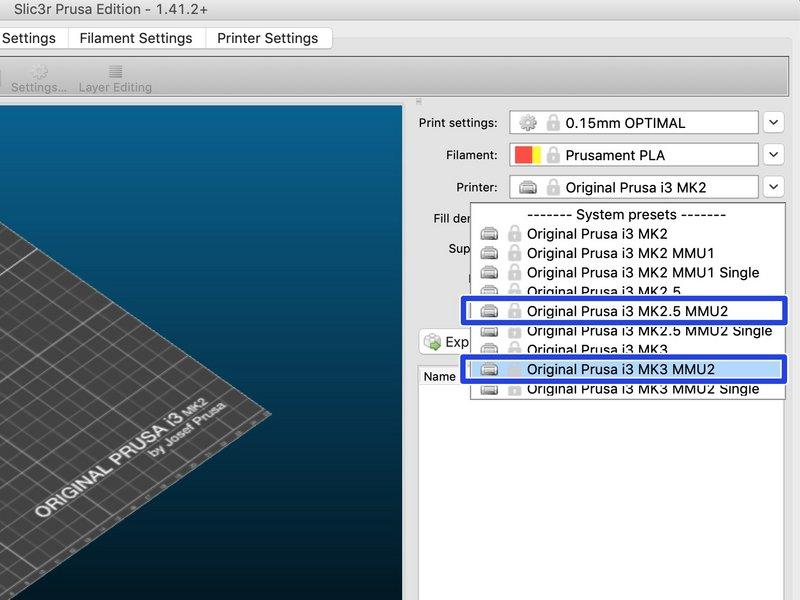

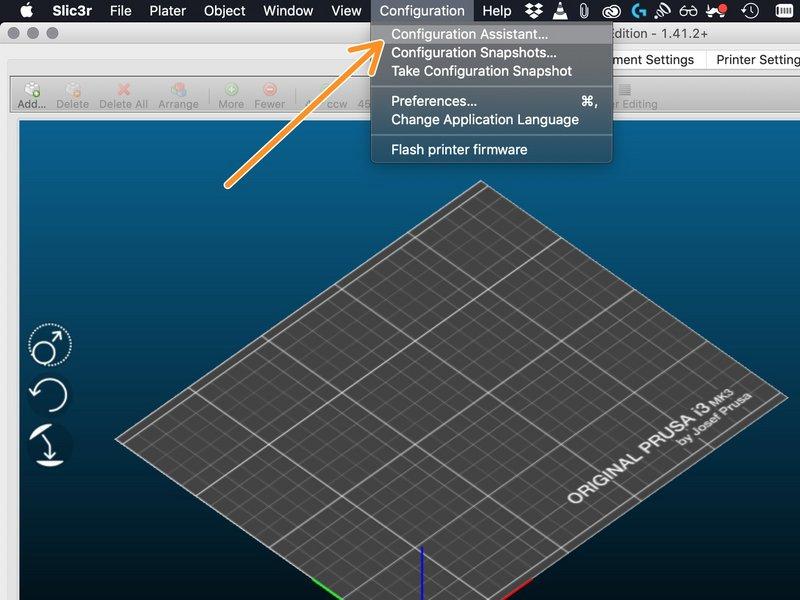

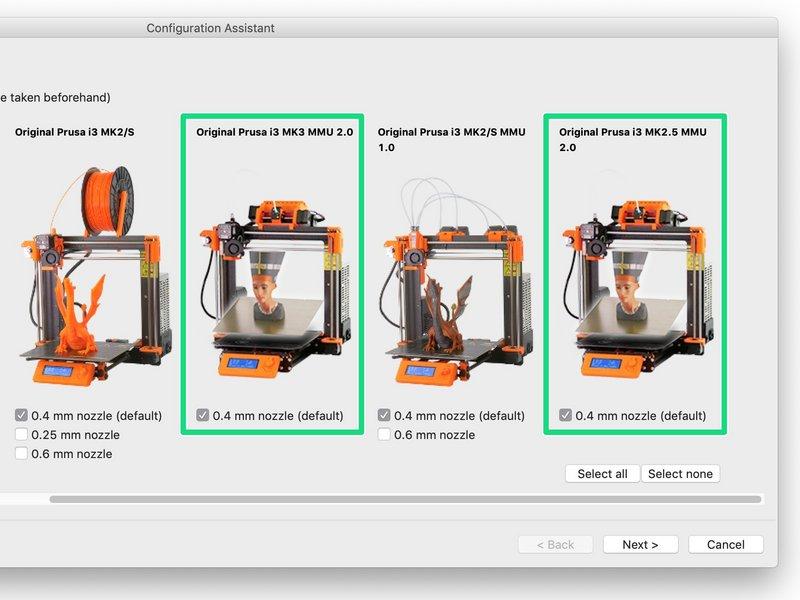

9 Step 8 Adding MMU2 settings to the Slic3r PE [Překládá se] Before you leave Slic3r PE, please add the MMU2 printer profiles!!! From the top menu select Configuration -> Configuration Wizard Look for the MMU2 options and select your printer Click Next, then Finish. Expand the printer's menu and check if the MMU2 option is present. If not, please repeat the process again manual.prusa3d.com/ Page 9 of 18

Step 9 Umístění držáku cívek Umístěte držák alespoň 40 cm za zadní část tiskárny.

Zasuňte trubičku skrze díl a ponechte ji s přibližně 1mm přesahem na druhé straně.

postačí. Tímto zabráníte vyklouznutí PTFE trubičky.

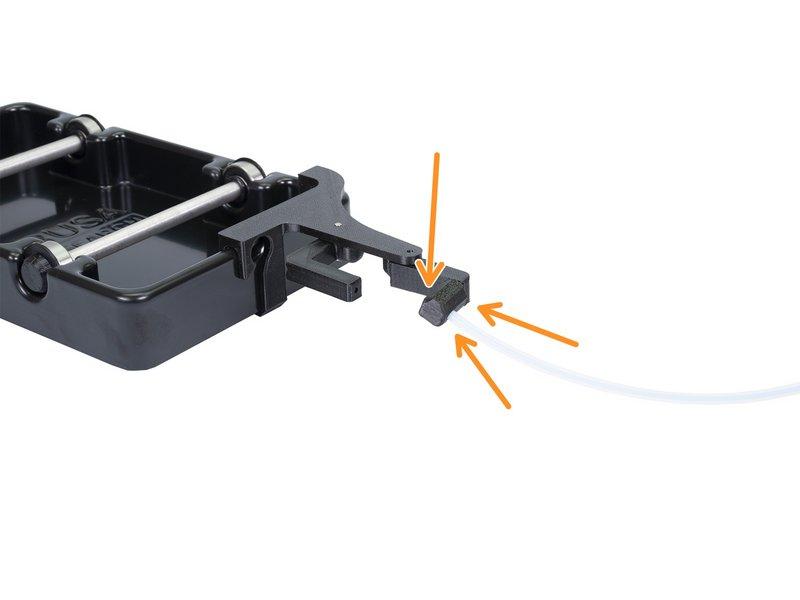

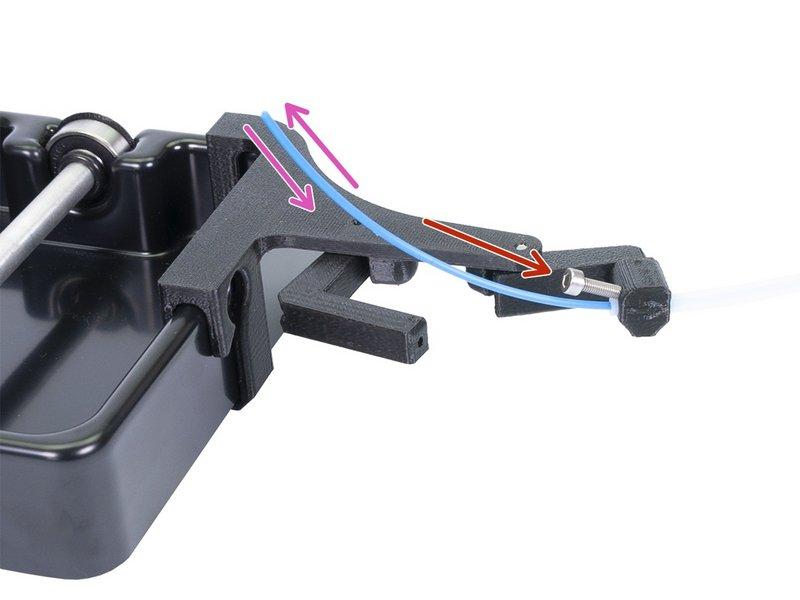

10 Step 9 Umístění držáku cívek Umístěte držák alespoň 40 cm za zadní část tiskárny. Podívejte se na tiskárnu ze zadní strany a vezměte PTFE trubičku nejvíce napravo na MMU2 jednotce. Zasuňte trubičku skrze díl a ponechte ji s přibližně 1mm přesahem na druhé straně. Vezměte šroub M3x10 (zůstal po skládání držáku cívky) a zašroubujte jej částečně nakloněný, tři až čtyři otáčky postačí. Tímto zabráníte vyklouznutí PTFE trubičky. Vezměte kus filamentu o průměru 1,75 mm a zkontrolujte, že trubička není zdeformovaná. Pokud ucítíte odpor, částečně povolte šroub M3x10. Pokud máte více držáků cívek, dejte je vedle prvního držáku v podobné vzdálenosti manual.prusa3d.com/ Page 10 of 18

Step 10 Zavádění filamentu (3. část) Než zavedeme filament, musíme nahodit tiskárnu.

Zdroj automaticky přepíná mezi 110 a 230 V. Počkejte až tiskárna dokončí inicializaci.

selektor doleva Prostřední tlačítko spustí zavádění filamentu Pravé tlačítko posune selektor

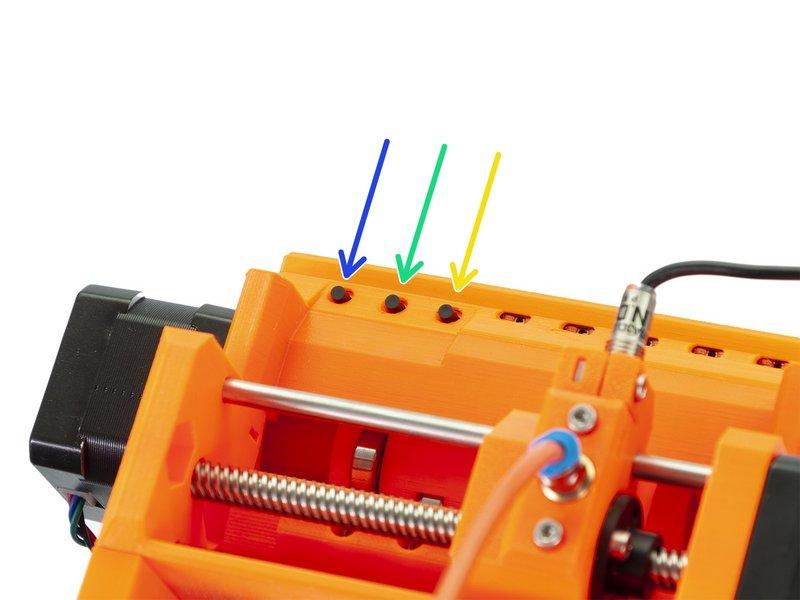

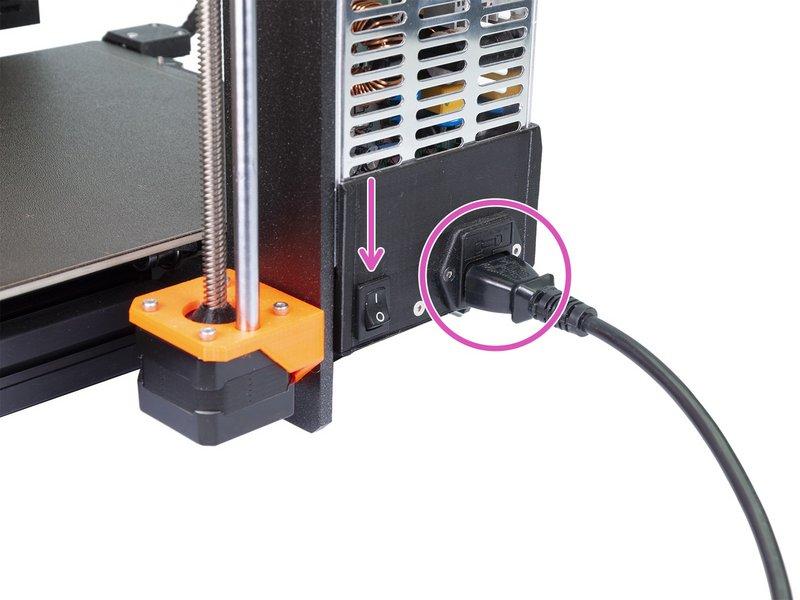

11 Step 10 Zavádění filamentu (3. část) Než zavedeme filament, musíme nahodit tiskárnu. Zapojte tiskárnu a zapněte tlačítko do pozice zapnuto. Zdroj automaticky přepíná mezi 110 a 230 V. Počkejte až tiskárna dokončí inicializaci. Podívejte se horní část MMU2 jednotky, jsou zde tři černá tlačítka: Levé tlačítko posune selektor doleva Prostřední tlačítko spustí zavádění filamentu Pravé tlačítko posune selektor doprava Na MMU2 jednotce je celkem pět LED, každá z nich indikuje stav filamentu. Uspořádání LED navazuje na uspořádání PTFE trubiček manual.prusa3d.com/ Page 11 of 18

Step 11 Zavádění filamentu (2. část) Použijte levé tlačítko (zmáčknout a podržet) pro posunutí selektoru zcela doleva. Zmačkněte a podržte prostřední tlačítko, spustíte tím zaváděcí proceduru.

12 Step 11 Zavádění filamentu (2. část) Použijte levé tlačítko (zmáčknout a podržet) pro posunutí selektoru zcela doleva. Zmačkněte a podržte prostřední tlačítko, spustíte tím zaváděcí proceduru. Všimněte si, že LED přestane svítit zeleně a začne blikat červeně. Proces se neukončí do doby, než je detekován filament, nebo je procedura zrušena uživatelem. Předtím než budete zavádět filament, ujistěte se, že je špička ostrá a prvních 5-7 cm filamentu rovných. Pokud je filament ohnutý, nejdříve jej narovnejte manual.prusa3d.com/ Page 12 of 18

Filament se musí odvíjet tak, jak naznačují šipky.

Jakmile filament dosáhne do MMU2 jednotky, převezme zavádění filamentu systém podávacích koleček.

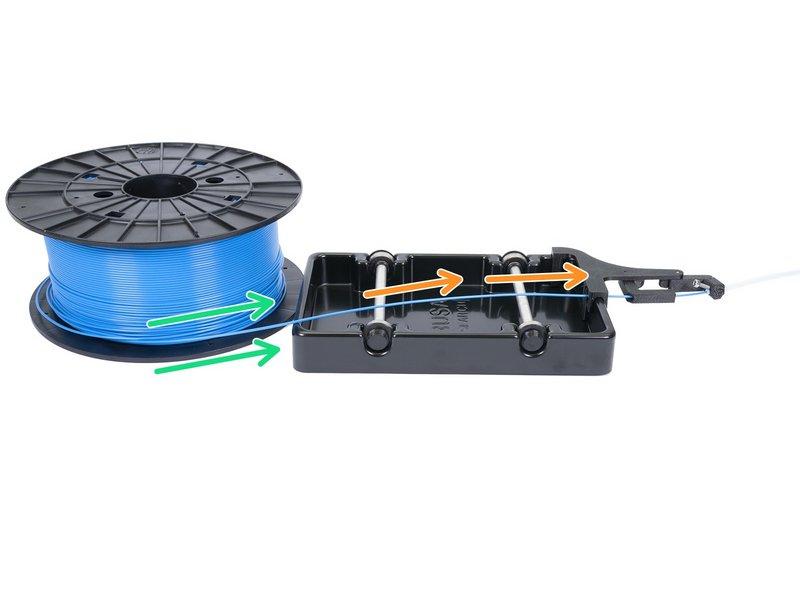

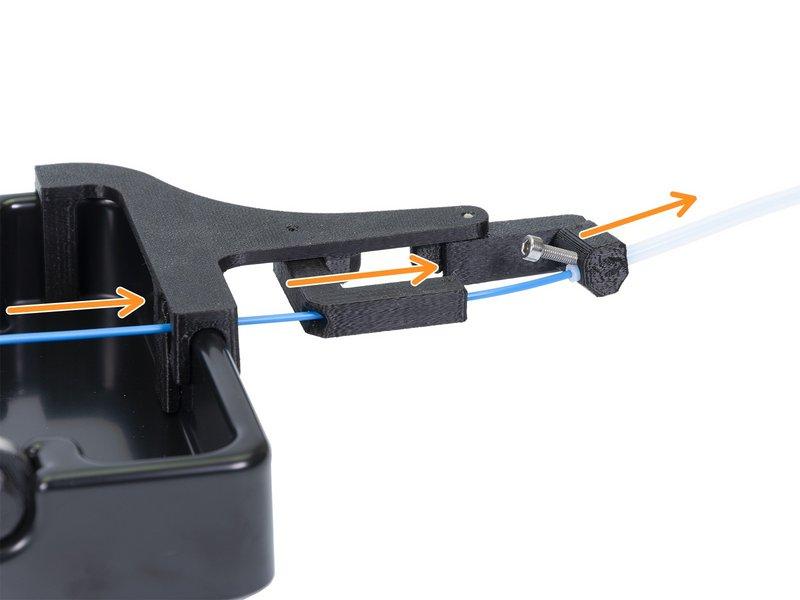

13 Step 12 Zavádění filamentu (3. část) Přesuňte se za tiskárnu a položte cívku s filamentem za držák cívek. Filament se musí odvíjet tak, jak naznačují šipky. Zaveďte filament skrze vodič filamentu a do PTFE trubičky. Jakmile filament dosáhne do MMU2 jednotky, převezme zavádění filamentu systém podávacích koleček. Jakmile filament dorazí až k senzoru filamentu (F.I.N.D.A.), vrátí se částečně zpět a LED začne svítit zeleně. Posaďte cívku do držáku. Tímto považujte filament za zavedený. Pro zavedení ostatních filamentů prosím opakujte tento a předchozí krok. Máme téměř hotovo! 2019 manual.prusa3d.com/ Page 13 of 18

Step 13 Kalibrace délky filamentu DŮLEŽITÉ: Než bude pokračovat s kalibrací výšky první vrstvy, nejprve spusťte servisní

Prosím pokračujte dle tohoto návodu: Service menu - Individual Filament Calibration Po úspěšné kalibraci se vraťte do této

Step 14 Kalibrace Z a kalibrace první vrstvy Vraťte zpátky pružinový plech a očistěte jej pomocí IPA od prachu a mastnoty.

14 Step 13 Kalibrace délky filamentu DŮLEŽITÉ: Než bude pokračovat s kalibrací výšky první vrstvy, nejprve spusťte servisní menu a zkontrolujte všech pět filamentů se správně zavádí do extruderu. Prosím pokračujte dle tohoto návodu: Service menu - Individual Filament Calibration Po úspěšné kalibraci se vraťte do této kapitoly a pokračujte v dalším kroku. Step 14 Kalibrace Z a kalibrace první vrstvy Vraťte zpátky pružinový plech a očistěte jej pomocí IPA od prachu a mastnoty. Nejprve spusťte kalibraci osy Z, abychom se ujistili, že je osa Z naprosto v rovině! Poté spusťte kalibraci první vrstvy, neboť jsme hýbali se senzorem P.I.N.D.A. Máme hotovo, vaše MMU2 je připraveno!!! Skvělá práce ;) 2019 manual.prusa3d.com/ Page 14 of 18

Doufáme, že jste si tuto stavbu užili a těšíme se na viděnou u další ;) Step 16 Rychlý

15 Step 15 Je čas na Haribo! Máme zcela hotovo, snězte poslední medvídky a užijte si MMU2. Pro začátek můžete vytisknout přiložené G-cody. Doufáme, že jste si tuto stavbu užili a těšíme se na viděnou u další ;) Step 16 Rychlý průvodce před prvním tiskem Přečtěte si naši Příručku 3D tiskaře prusa3d.com/3dhandbookmmu manual.prusa3d.com/ Page 15 of 18

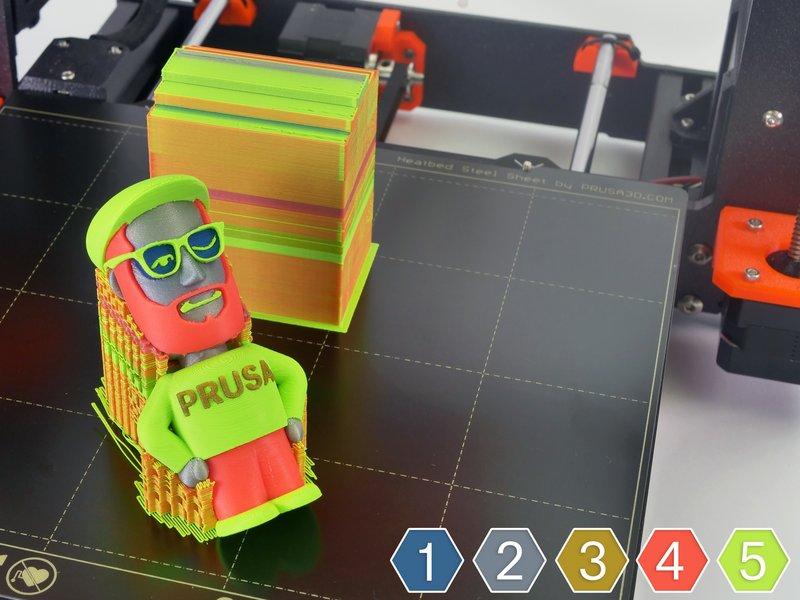

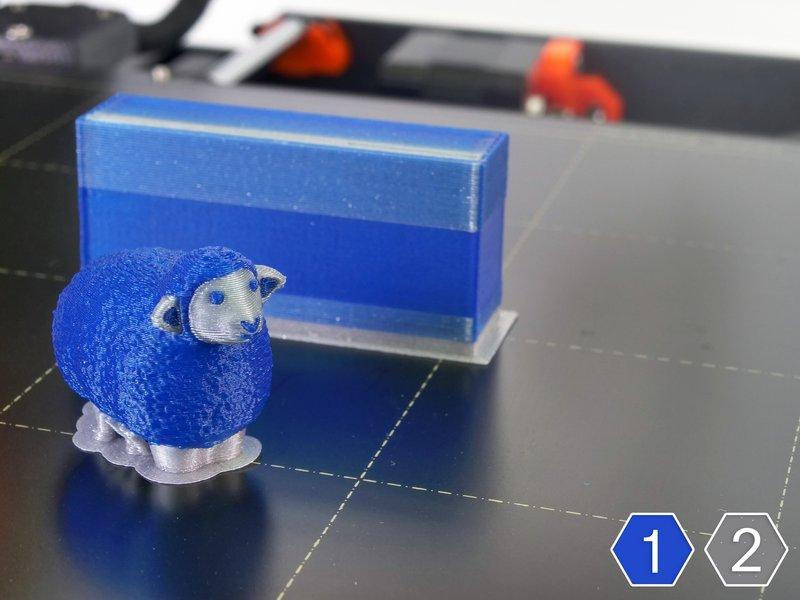

Step 17 Ukázkové 3D modely Nejlepší je začít

.. Step 18 Odstraňování potíží Pokud budete

následující: Odstraňování potíží je součástí

com/3dhandbookmmu2 K dispozici je několik

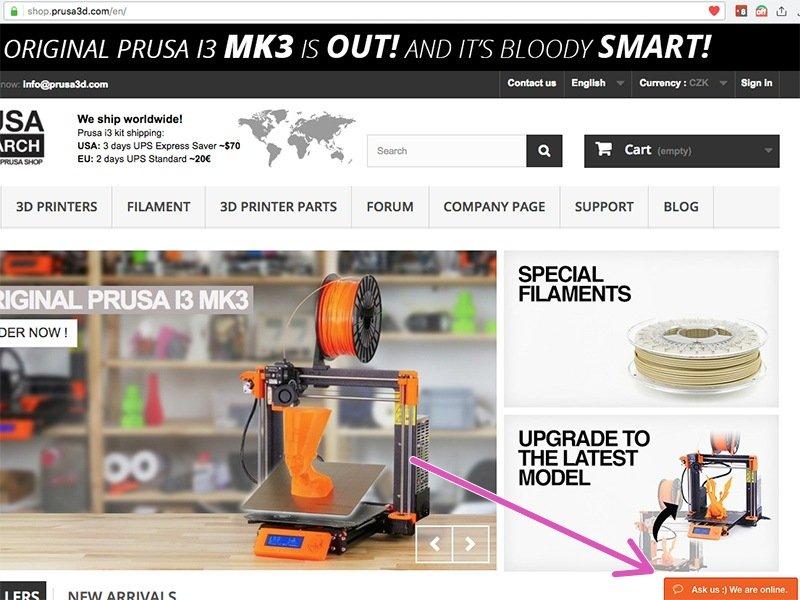

16 Step 17 Ukázkové 3D modely Nejlepší je začít tiskem některého z testovacích objektů můžete si je prohlédnout zde: prusa3d.cz/tisknutelna-vylepseni-tiskarn... Step 18 Odstraňování potíží Pokud budete mít během tisku problémy, prosím zkontrolujte následující: Odstraňování potíží je součástí Příručky 3D tiskaře: prusa3d.com/3dhandbookmmu2 K dispozici je několik online návodů: MMU2 Odstraňování problémů Prohlédněte si naší MMU2 sekci na fóru Kontaktujte naši podporu pomocí chatu nebo přes (info@prusa3d.com) 2019 manual.prusa3d.com/ Page 16 of 18

Základní postupy jsou sepsány v této sekci: MMU2 Vytváření modelů a G-code Step 20

17 Step 19 Příprava G-code / příprava vlastních modelů Vytiskli jste všechny modely od nás? Je čas si připravit vlastní! Základní postupy jsou sepsány v této sekci: MMU2 Vytváření modelů a G-code Step 20 Centrum Nápovědy Pokud se setkáte s jakýmkoliv problémem, podívejte se nejprve do naší databáze znalostí na 2019 manual.prusa3d.com/ Page 17 of 18

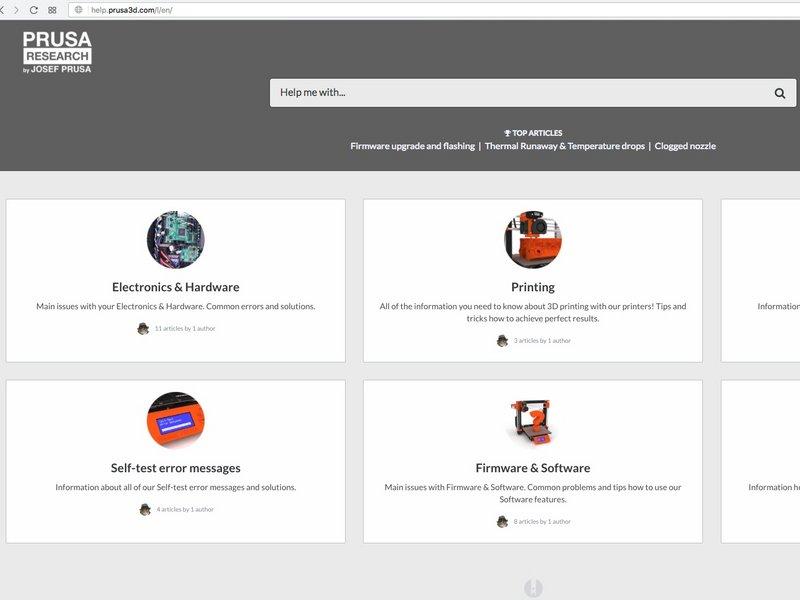

http://help.prusa3d.com. Odpovědi na různé problémy přidáváme každý den!

18 Odpovědi na různé problémy přidáváme každý den! Step 21 Prusa3D fórum Pokud potřebujete s čímkoliv pomoci, nejprve se podívejte se na naše fórum, komunita je zde velice aktivní a určitě vám poradí. Účet na přihlášení je stejný jako na Fórum najdete na stránkách forum.prusa3d.cz This document was last generated on :36:49 AM manual.prusa3d.com/ Page 18 of 18
