1 0. Příprava důležitých komponent Written By: Dozuki System 2018 manual.prusa3d.com/ Page 1 of 11

2 Step 1 Odpovědnost a bezpečnostní pokyny Tiskárna Original Prusa i3 MK3 je kompatibilní se softwarem OctoPrint, avšak Prusa Research tuto aplikaci nevyvíjí. V případě problémů se spojením mezi tiskárnou a RPi Zero W prosím kontaktujte naší podporu, v ostatních případech prosím použijte oficiální OctoPrint FAQ. Domovská stránka OctoPrint: octoprint.org Veškeré chyby (bugy) prosím nahlašujte zde: github.com/foosel/octoprint/issues Vaše zkušenosti a případné problémy během tisku můžete sdílet s ostatními majiteli MK3: OctoPrint - tipy a problémy Tiskárnu ZATÍM NEROZEBÍREJTE!!! Nejdříve musíme vytisknout díly. Vybrané kroky v tomto návodu vyžadují použití pájky a řezacích nástrojů. Prosím přečtěte si pečlivě návod k použití daného nástroje a použijte osobní ochranné pomůcky. Společnost Prusa Research s.r.o. nepřebírá zodpovědnost a výslovně odmítá odpovědnost za ztráty, zranění, škody nebo výdaje způsobené nedodržením bezpečnostních pokynů manual.prusa3d.com/ Page 2 of 11

3 Step 2 Nákup Raspberry Pi Zero W Ujistěte se, že kupujete originální Raspberry Pi Zero W. Tento návod nezahrnuje ostatní "ovocné" alternativy jako Banana Pi, Orange Pi, atd. Rozlišujte prosím mezi modely Pi Zero W a Pi Zero. Písmeno "W" značí Wireless, tedy bezdrátový Wi-Fi modul. Pokud si koupíte levnější Pi Zero bez Wi-Fi modulu, pak tento návod nelze použít! Pro seznam oficiálních prodejců ve vaší zemi prosím navštivte Raspberrypi.org a klikněte na "Buy now" (koupit nyní). Napájecí zdroj není potřeba, vaše RPi Zero W bude napájeno přímo tiskárnou. Kupte si pouze RPi Zero W a Micro SD kartu (doporučujeme 8GB verzi) manual.prusa3d.com/ Page 3 of 11

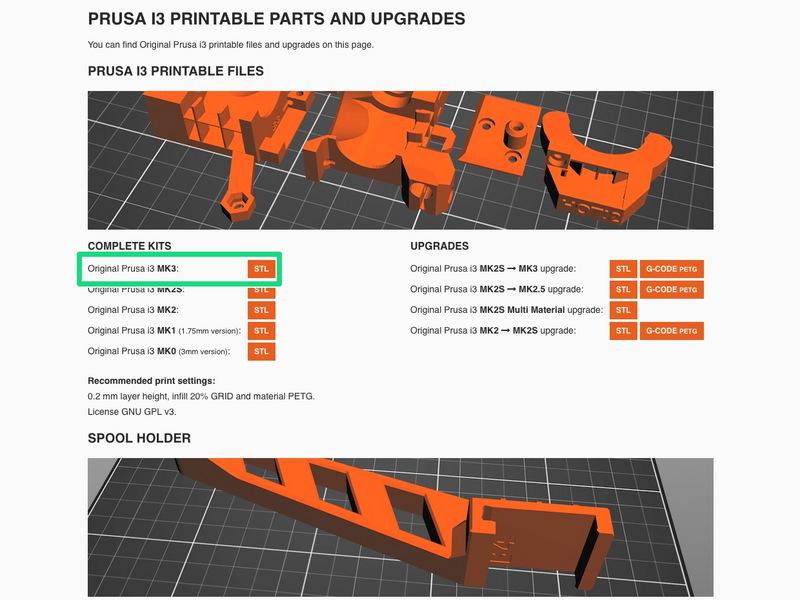

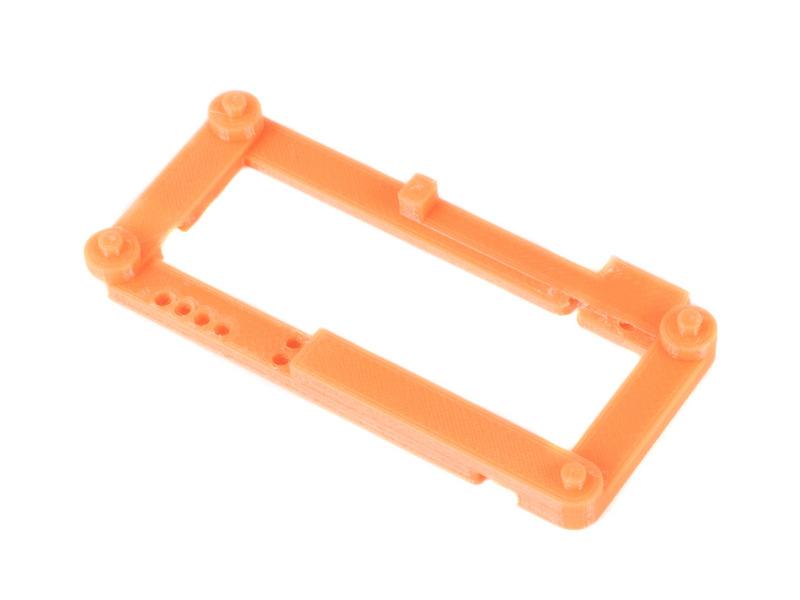

4 Step 3 Tisk nových dílů Pro zajištění správné polohy pinů a vzdálenosti RPi od desky EINSY RAMBo vytvořili naši vývojáři tištěný díl RPi Zero Frame, který se vkládá mezi RPi Zero a desku EINSY. Model 3D dílu RPi Zero Frame je součástí balíku MK3, stáhněte si jej prosím z našich stránek: prusa3d.cz/tisknutelna-vylepseni-tiskarn... Připravte si G-code pomocí Slic3r PE nebo PrusaControl, obě aplikace jsou součástí balíku ovladačů: prusa3d.cz/ovladace/ Doporučená nastavení pro tisk jsou profil 0.2 Normal a materiál PETG nebo ABS. Můžete použít také PLA, ale může být vystaveno vysokým teplotám. Než budete pokračovat, vytiskněte si rámeček. Budete jej potřebovat v následujících krocích manual.prusa3d.com/ Page 4 of 11

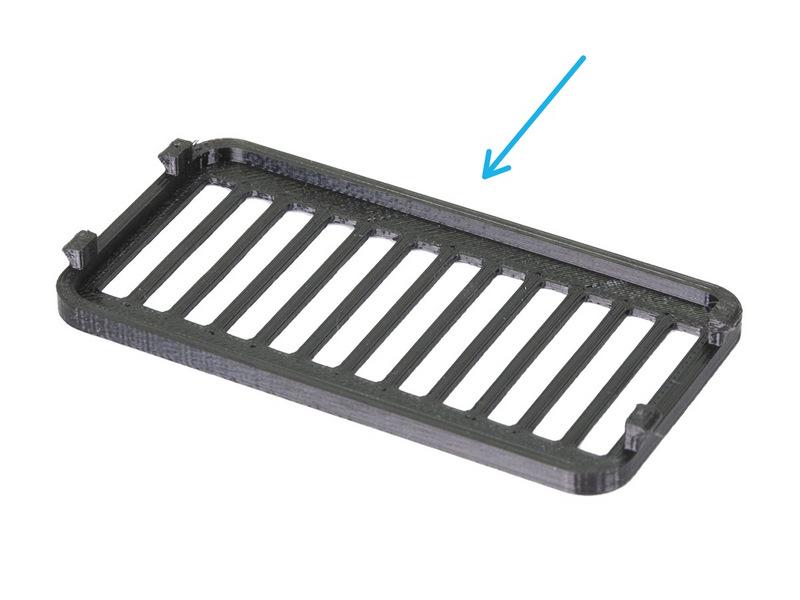

5 Step 4 Printing new parts (optional) [Překládá se] Printing this part is optional as it is only compatible with printed parts B7 or latest. Check you printer, if it has removable part on the Einsy-case. In case your Einsy-case is compatible, please look for a file called "raspberry_cover.stl" in the MK3 zip archive, you've downloaded in the previous step. Recommended settings for print are profile 0.2 Normal and material PETG or ABS. You can also use PLA, but it might be exposed to high temperatures manual.prusa3d.com/ Page 5 of 11

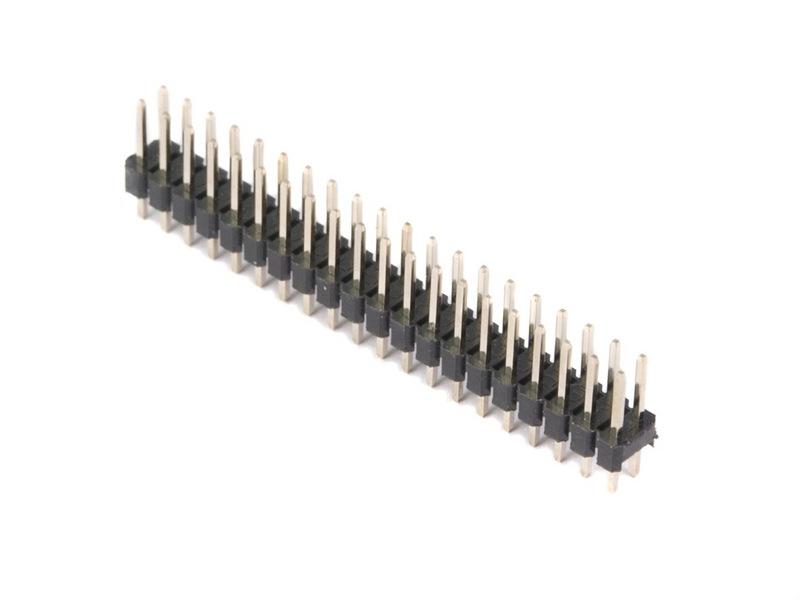

6 Step 5 Nákup GPIO headeru pro RPi Na propojení RPi Zero W a desky EINSY RAMBo je zapotřebí zakoupit GPIO header a připájet jej do desky RPi. Nejprve je nutné zakoupit odlomitelný dvouřadý header s 2x20 piny. Ideální je rovnou koupit verzi s 18mm piny. Bohužel běžně prodávané headery s piny jsou často příliš krátké, takže si jako druhou položku přihoďte do košíku jednořadý "blanket" header. Piny musí mít délku 18 mm a potřebujete nejméně 6 pinů (viz druhý obrázek) manual.prusa3d.com/ Page 6 of 11

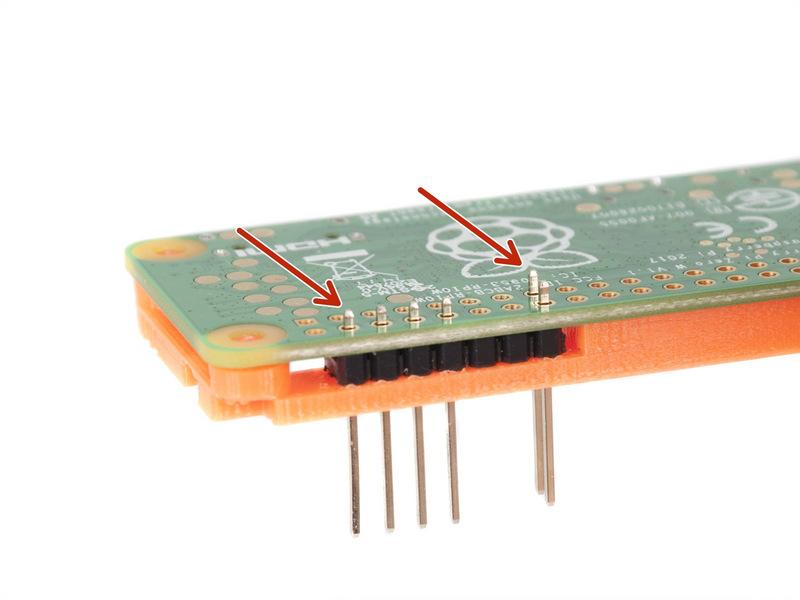

7 Step 6 Příprava a kontrola GPIO headeru Vezměte dvouřadý header a odlomte část s rozměrem 7x2 piny. Z odlomeného headeru vyjměte všechny krátké piny. Místo nich nasaďte 18mm piny tak, jako na obrázku. Potřebujete POUZE ŠEST PINŮ! Před pájením zkontrolujte, že piny přesahují z desky alespoň 1 mm. Při kontrole nezapomeňte použít vytištěný adaptér (rámeček) manual.prusa3d.com/ Page 7 of 11

8 Step 7 Pájení GPIO headeru Opětovně zkontrolujte správnost zapojení! Nesprávná pozice pinů může vést k poškození jak RPi Zero W, tak desky RAMBo EINSY. Připájejte GPIO header (piny) k RPi Zero W. Ujistěte se, že je header umístěn na správné pozici a straně manual.prusa3d.com/ Page 8 of 11

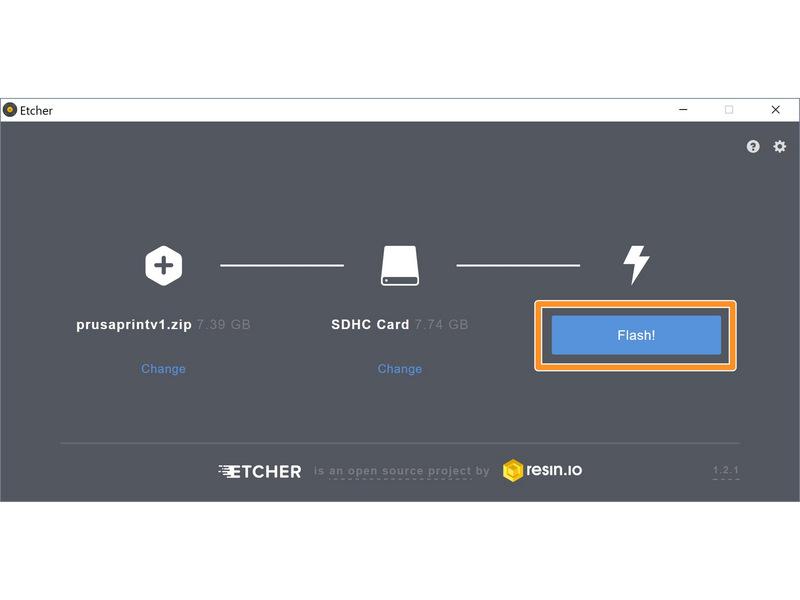

9 Step 8 Instalace OctoPrintu na MicroSD kartu (1. část) OctoPrint si můžete stáhnout v upravené verzi od Josefa (PrusaPrint) nebo navštívit naše Centrum Nápovědy a postavit si vlastní. Vše záleží na vašich znalostech. Odkaz pro stažení verze od Josefa: PrusaPrint Odkaz na návod v Centru Nápovědy: OctoPrint - Raspberry Pi Zero W V dalším kroku si stáhněte program Etcher, nainstalujte jej a otevřete. Rozbalte stažený archiv a "flashněte" jej na připravenou MicroSD kartu. Berte na vědomí, že tím smažete veškerá předchozí data z karty. Po dokončení procesu, vložte kartu znovu do počítače a otevřete nově připojený disk s názvem "boot" a najděte soubor octopi-wpa-supplicant.txt Upravte vyznačené řádky doplněním názvu a hesla vaší Wi-Fi sítě, smažte znak # na vyznačených řádcích a poté soubor uložte manual.prusa3d.com/ Page 9 of 11

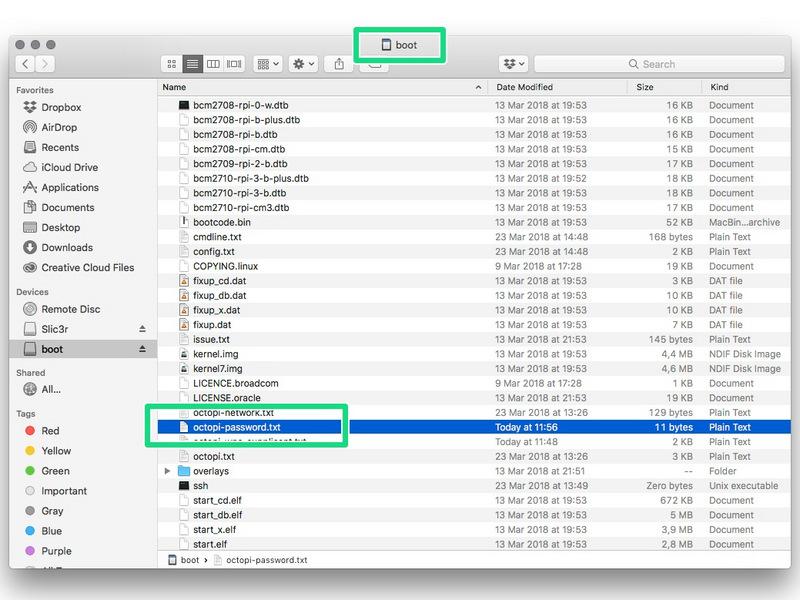

10 Step 9 Instalace OctoPrintu na MicroSD kartu (2.část) POZOR: z bezpečnostních důvodů si prosím změňte výchozí heslo pro uživatele root. Jakmile tiskárnu připojíte k internetu, může dojít k pokusu o přihlášení pomocí výchozího hesla a k POŠKOZENÍ vaší tiskárny! Spuťte libovolný textový editor a uložte soubor s názvem: octopi-password.txt(použijte prostý text) Zadejte své heslo, použijte speciální znaky, VELKÁ písmena, čísla, atd. Například Prusa3D.MK3 (nepoužívejte toto heslo). Uložte soubor a umístěte jej na disk s označením "boot". Během prvního spuštění systému změní OctoPrint výchozí heslo dle tohoto souboru a poté jej z bezpečnostních důvodů smaže. Vyjměte kartu a vložte ji do RPi Zero W manual.prusa3d.com/ Page 10 of 11

11 Step 10 Choose the right chapter [Překládá se] The following chapter should be selected according to the version of the Einsy-case you have on your printer: Version with removable back, follow this chapter : Einsy-case with the RPi preparation Version without removable back, follow this chapter : 1. Rozebrání tiskárny This document was last generated on :55:56 AM manual.prusa3d.com/ Page 11 of 11
