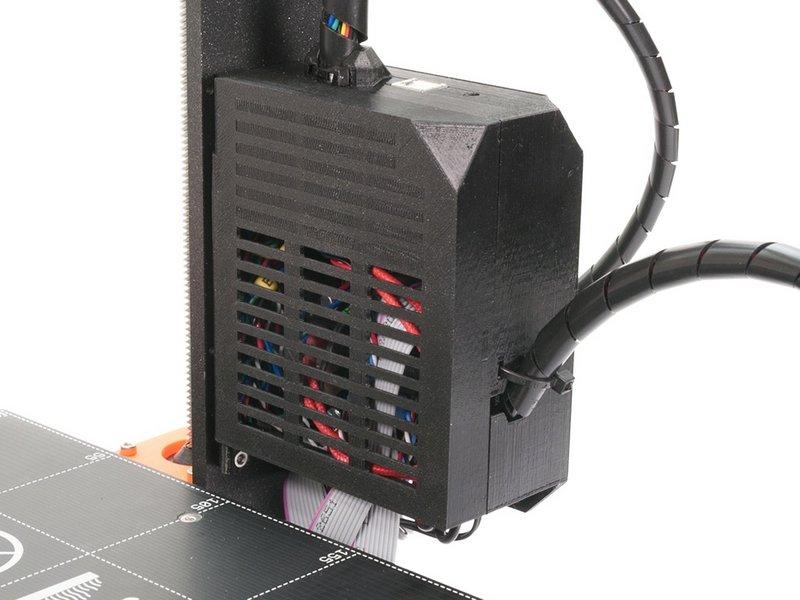

1 Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 30
2 Step 1 Nářadí potřebné k této kapitole Čelisťové kleště pro zkracování stahovacích pásek 2,5mm inbusový klíč pro šrouby M3 1.5mm inbusový klíč pro zarovnání matek Křížový šroubovák na utažení napájecích kabelů zdroje a vyhřívané podložky Step 2 Příprava dvířek krytu elektroniky (1. část) Pro následující kroky si prosím připravte: RAMBo-cover-door RAMBo-cover-hinge-top RAMBo-cover-hinge-bottom Matka M3nS (1x) Šroub M3x10 (2x) 2018 manual.prusa3d.com/ Page 2 of 30

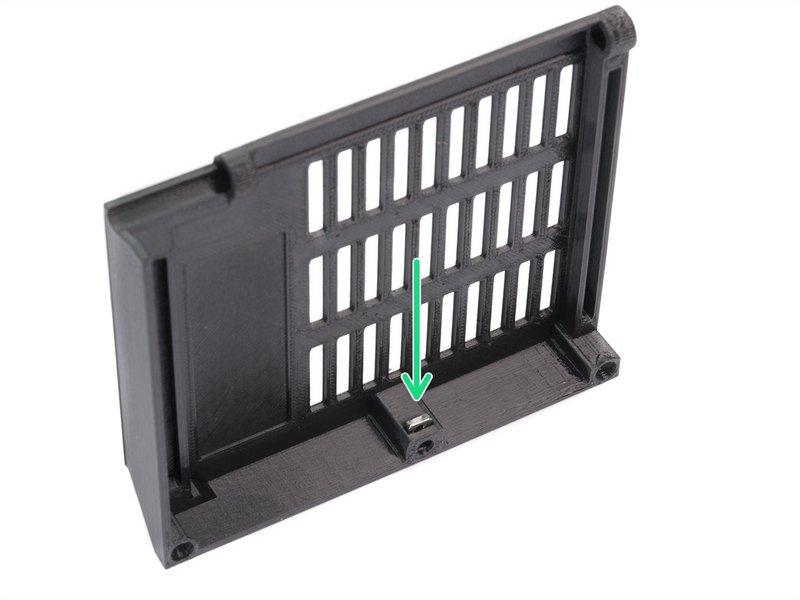

3 Step 3 Příprava dvířek krytu elektroniky (2. část) Vložte matku M3nS (1 ks) do otvoru co nejhlouběji. Pro vložení matky můžete použít šroubovák. Zkontrolujte správné zarovnání matky pomocí 1,5mm inbusového klíče. Step 4 Identifikace montážních bodů Otočte k sobě tiskárnu zadní stranou. Otvory vyznačené modrými šipkami budou použity pro panty dvířek krytu elektroniky (RAMBo-cover-door) manual.prusa3d.com/ Page 3 of 30

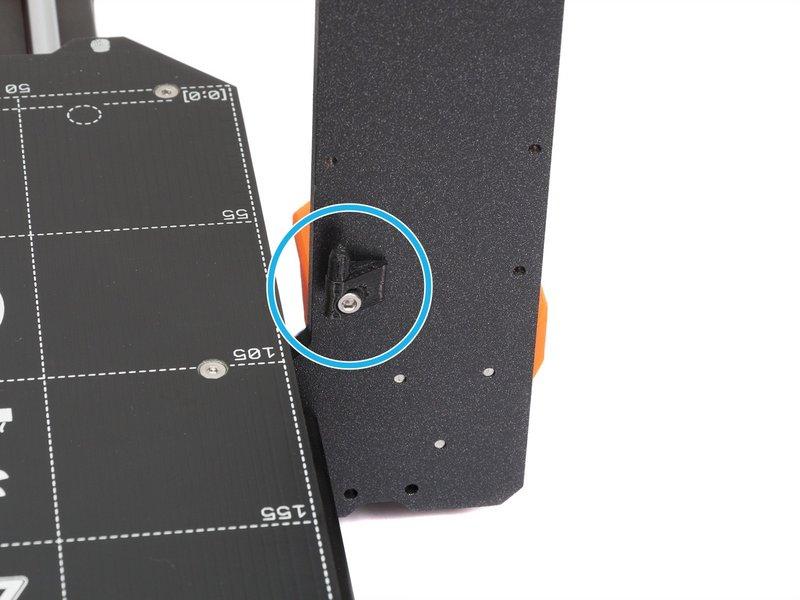

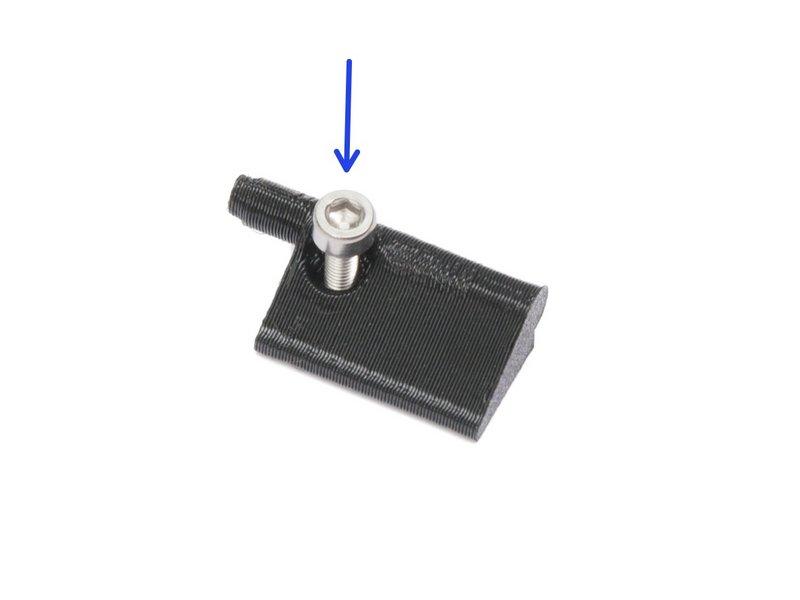

4 Step 5 Příprava spodního pantu Vezměte díl RAMBo-cover-hinge-bottom a prostrčte skrz něj šroub M3x10. V dílu je připravené vybrání na hlavičku šroubu. Najděte na rámu otvor pro uchycení spodního pantu. Umístěte tištěný díl na rám a dotáhněte šroub. Pant musí směřovat nahoru. Step 6 Nasazení dvířek na rám Nasaďte dvířka na spodní pant. Vezměte horní pant (RAMBo-cover-top) a prostrčte skrz šroub M3x10. Nasaďte horní pant na dvířka a upevněte jej do rámu manual.prusa3d.com/ Page 4 of 30
5 Step 7 Zabalení osy X Než pokročíme k další části elektroniky, najděte v balení zbývající (nejmenší) stahovací bužírku. Obtočte ji kolem kabelu vedoucího z motoru osy X. Stahovací bužírka je kratší, než je délka kabelu manual.prusa3d.com/ Page 5 of 30

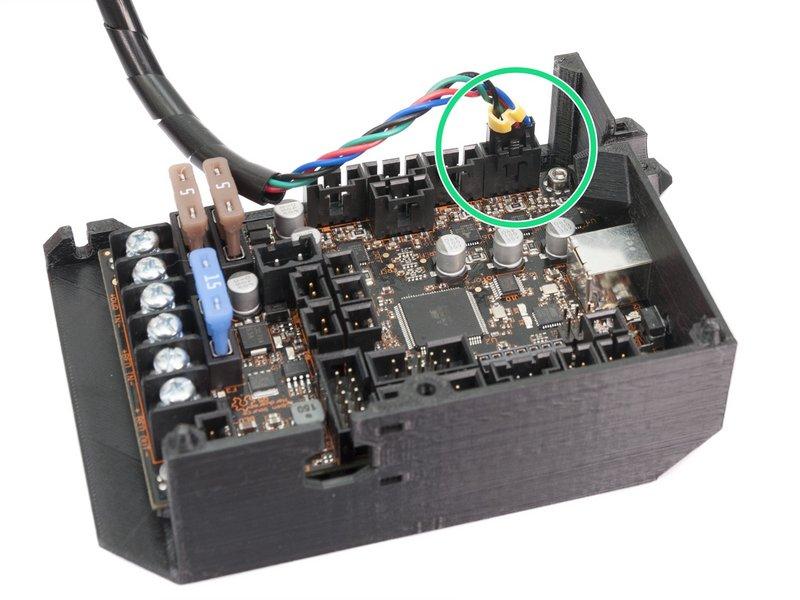

6 Step 8 Deska EINSY RAMBo - rozdíly mezi verzemi K dispozici jsou dvě verze desky EINSY. Dle obrázků rozpoznejte tu svojí: Verze A: Konektory pro zapojení LCD jsou umístěné přímo na desce EINSY RAMBo. Verze B: Konektory pro zapojení LCD jsou umístěné na přídavném adaptéru. Přídavný adaptér je osazen již z výroby. Nesundavejte jej! Z hlediska funkcionality pro uživatele není mezi verzemi desek žádný rozdíl. Došlo pouze k posunutí konektorů pro LCD manual.prusa3d.com/ Page 6 of 30

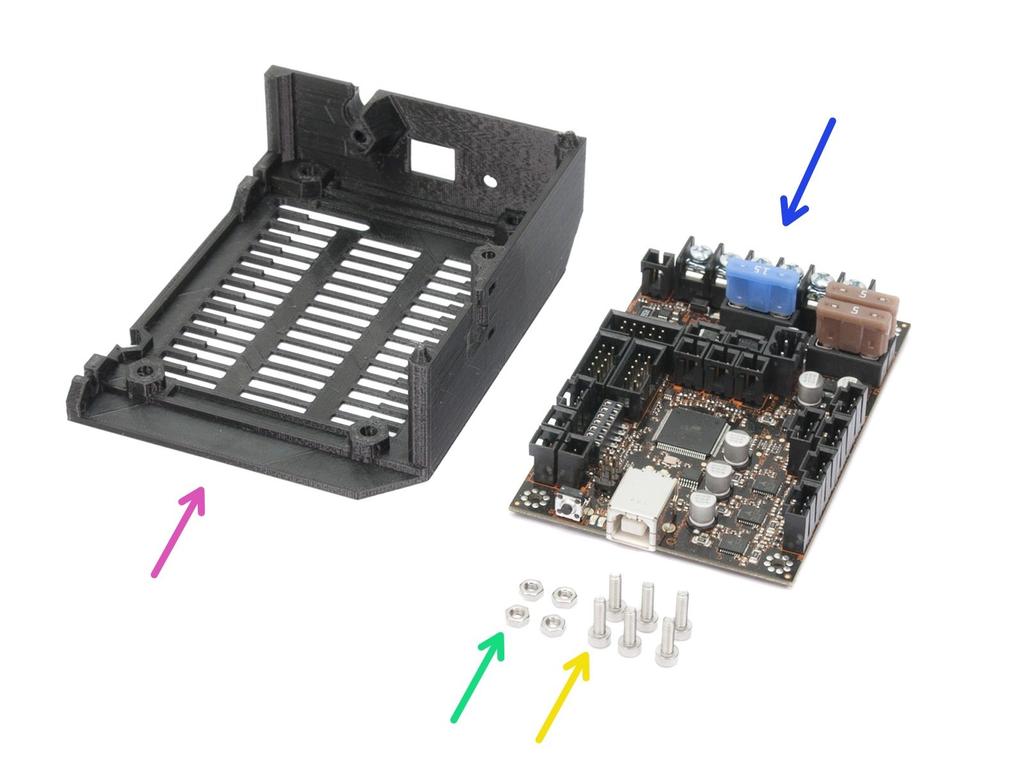

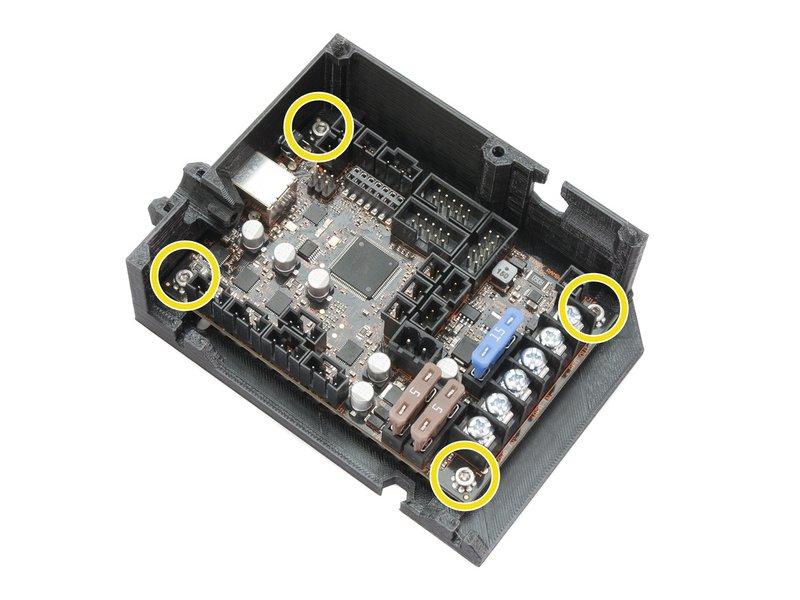

7 Step 9 Příprava krytu elektroniky (1. část) Pro následující kroky si prosím připravte: RAMBo-cover-base (1x) Deska EINSY RAMBo (1x) Matka M3n (4x) Šroub M3x10 (6x) Step 10 Příprava krytu elektroniky (2. část) Vložte čtyři matky do připravených kapes. Nasuňte desku do krytu a připevněte ji čtyřmi šrouby M3x10. Šrouby utahujte opatrně, mohli byste poškodit desku. Použijte kleště pro snadnější vložení šroubů manual.prusa3d.com/ Page 7 of 30
8 Step 11 Nasazení krytu elektroniky (1. část) Modré šipky vyznačují otvory, které budou sloužit pro uchycení krytu elektroniky. Vložte do děr šrouby M3x10 a mírně je utáhněte. Step 12 Nasazení krytu elektroniky (2. část) Před upevněním krytu na rám, vezměte kabel od motoru osy X (viz žlutý štítek) a zapojte jej do desky EINSY. Zatlačte kroucenou bužírku do drážky v krytu a ponechte mírnou rezervu kabelu po délce desky EINSY (nenapínejte kabel). Na krytu elektroniky najděte drážky, které slouží pro nasazení na šrouby M3x10 (ty jsou již připravené na rámu) manual.prusa3d.com/ Page 8 of 30

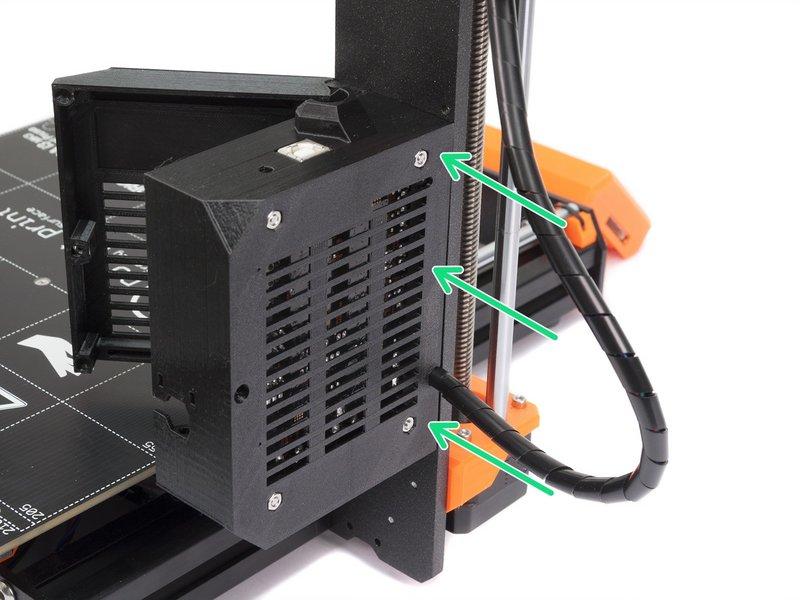

9 Step 13 Nasazení krytu elektroniky (3. část) Nasaďte kryt elektroniky na rám a zarovnejte jej s vnější hranou rámu osy Z. Pomocí 2,5mm inbusového klíče, dotáhněte oba šrouby, viz druhý obrázek. Step 14 Správa kabeláže tiskárny (1. část) V následujících krocích společně uspořádáme kabely na tiskárně. Vyzkoušeli jsme několik způsobů a tento se zdá jako nejvíce efektivní. V následujících krocích prosím utahujte stahovací pásky opatrně, neboť můžete skřípnout/zlomit kabely. Otočte tiskárnu na stranu se zdrojem a postupujte od spodní části směrem nahoru manual.prusa3d.com/ Page 9 of 30

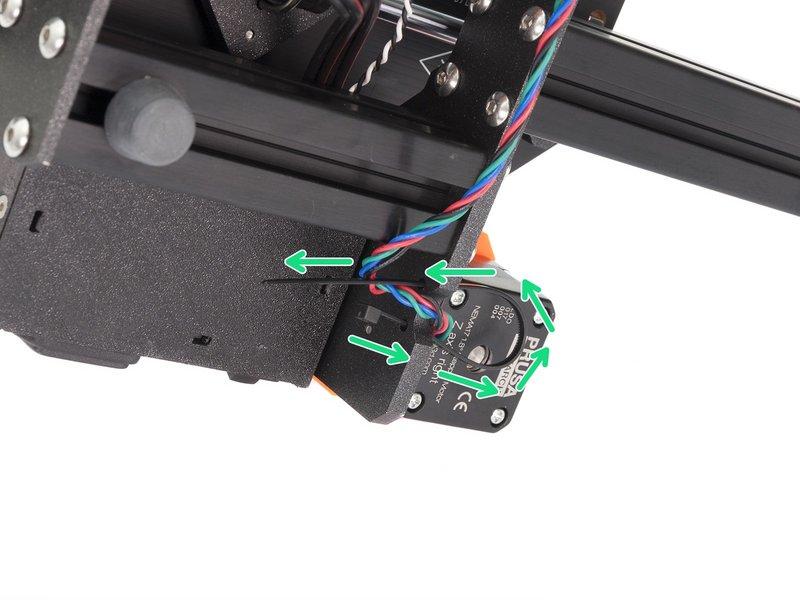

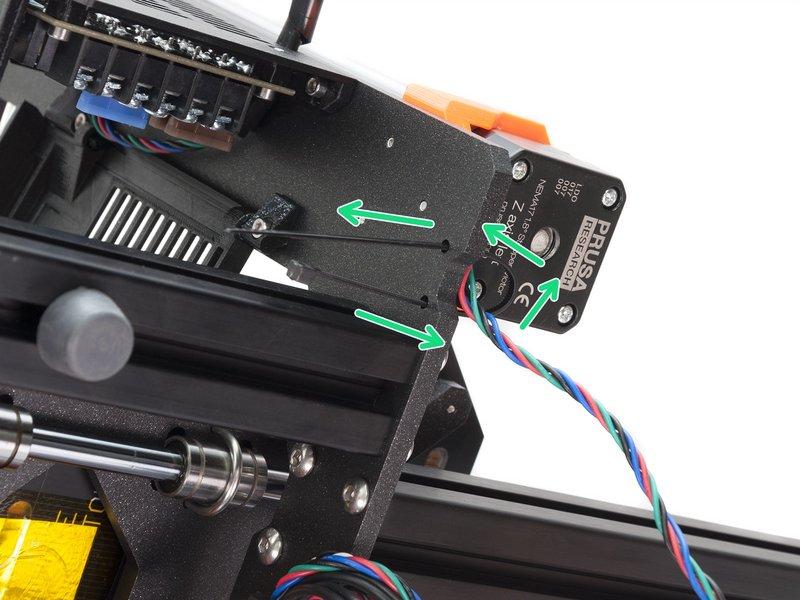

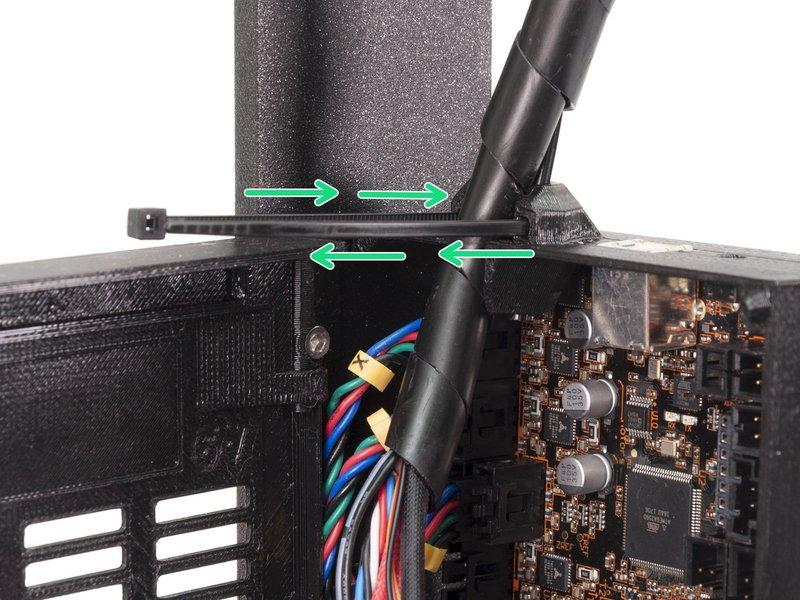

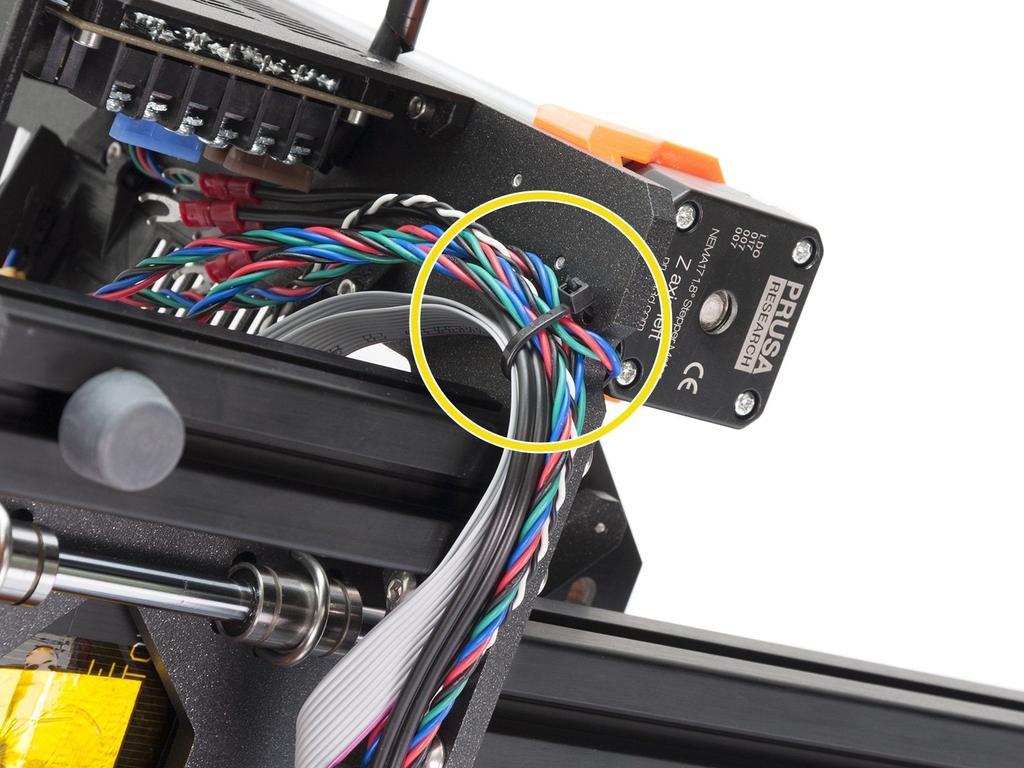

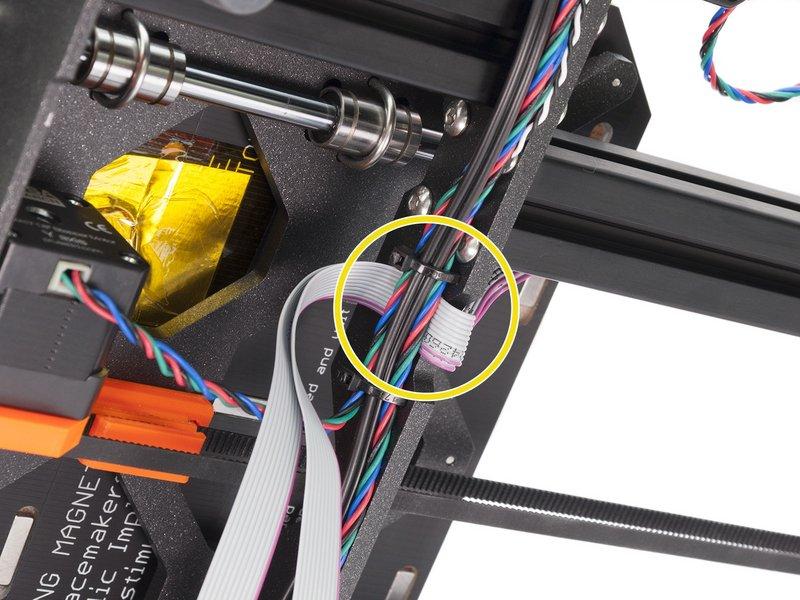

10 Step 15 Správa kabeláže tiskárny (2. část) Začněte u motoru osy Z (right/pravý). Prostrčte stahovací pásku skrz otvory v rámu tak, abyste vytvořili smyčku. Opatrně vsuňte kabel do stahovací pásky a utáhněte ji. Dejte pozor, ať pásku neutáhnete zbytečně silně. Ustřihněte zbývající část pásky manual.prusa3d.com/ Page 10 of 30

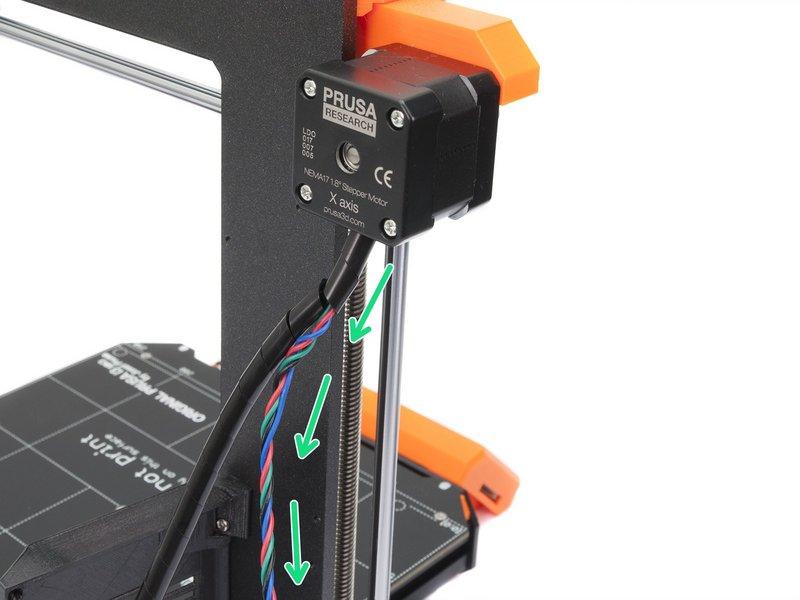

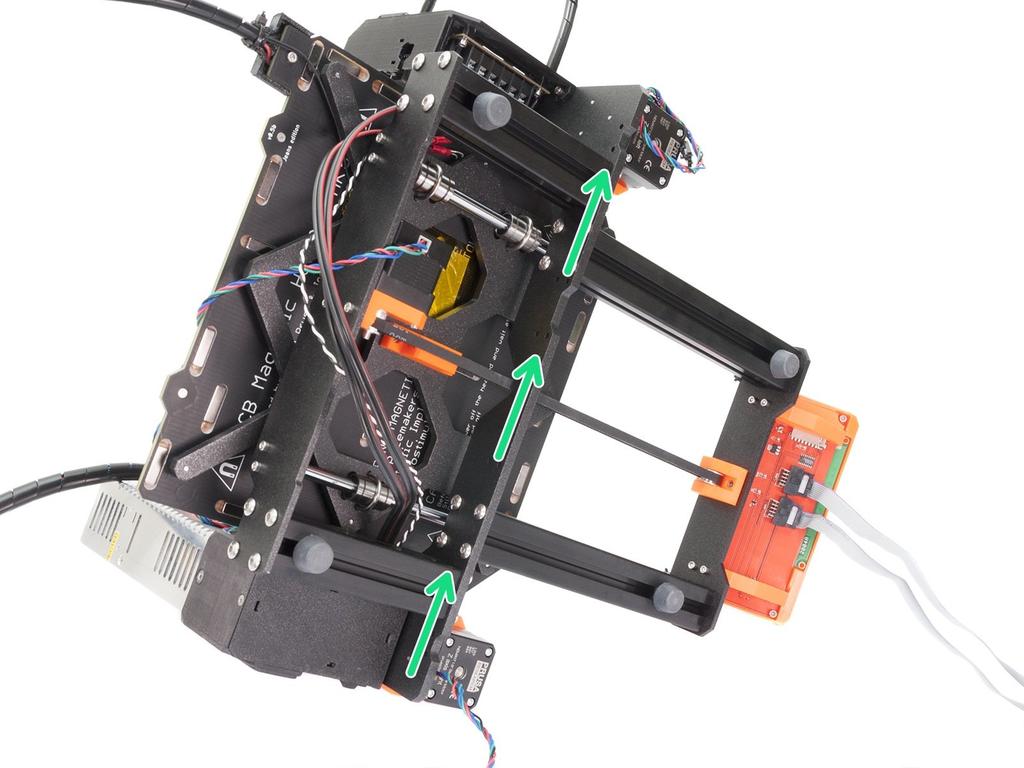

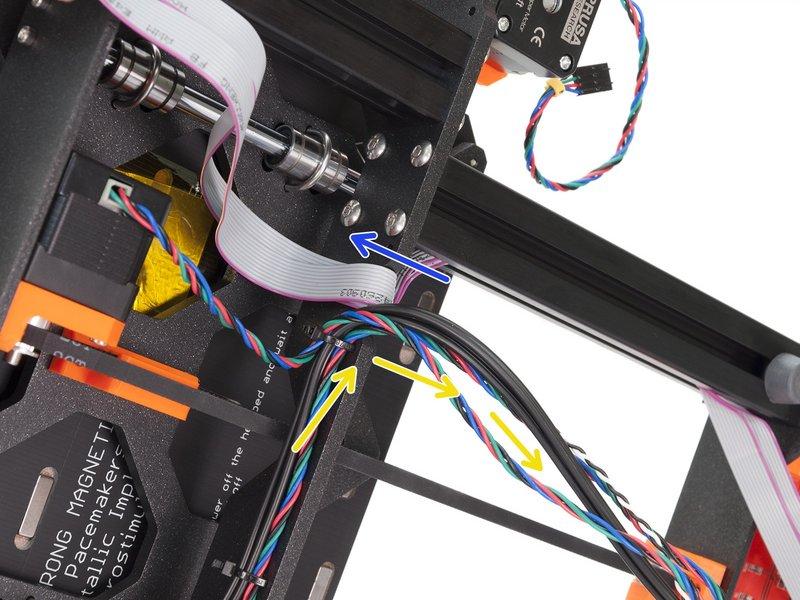

11 Step 16 Správa kabeláže tiskárny (3. část) Pokračujte směrem nahoru a vytvořte další smyčku pomocí stahovací pásky. Vezměte kabel motoru osy Z a přidejte všechny kabely ze zdroje. Ujistěte se, že jsou veškeré kabely pod hladkými tyčemi a nekolidují s pojezdem osy Y (Y-carriage). Opatrně vsuňte kabely do stahovací pásky a utáhněte ji. Dejte pozor, ať pásku neutáhnete zbytečně silně. Ustřihněte zbývající část pásky manual.prusa3d.com/ Page 11 of 30

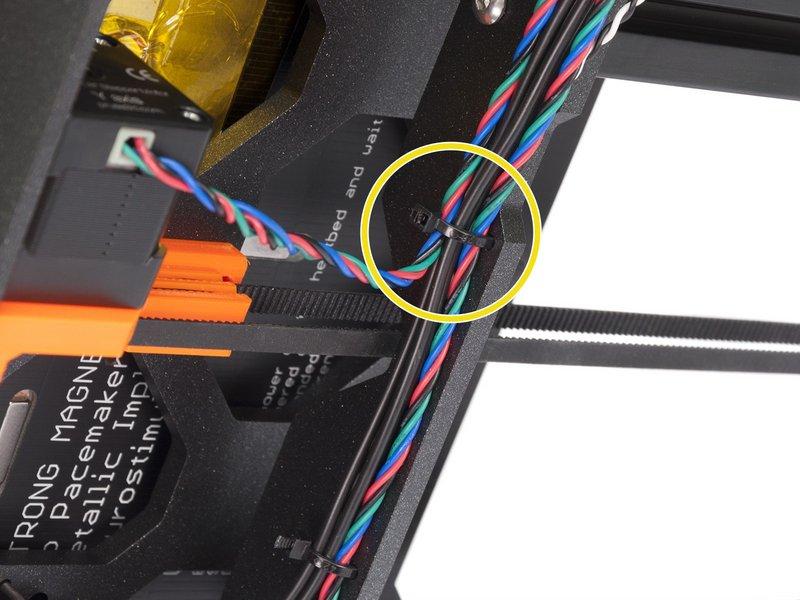

12 Step 17 Správa kabeláže tiskárny (4. část) Pokračujte směrem nahoru a vytvořte další smyčku pomocí stahovací pásky. Do svazku kabelů přidejte motor osy Y. Opatrně vsuňte kabely do stahovací pásky a utáhněte ji. Dejte pozor, ať pásku neutáhnete zbytečně silně. Ustřihněte zbývající část pásky manual.prusa3d.com/ Page 12 of 30

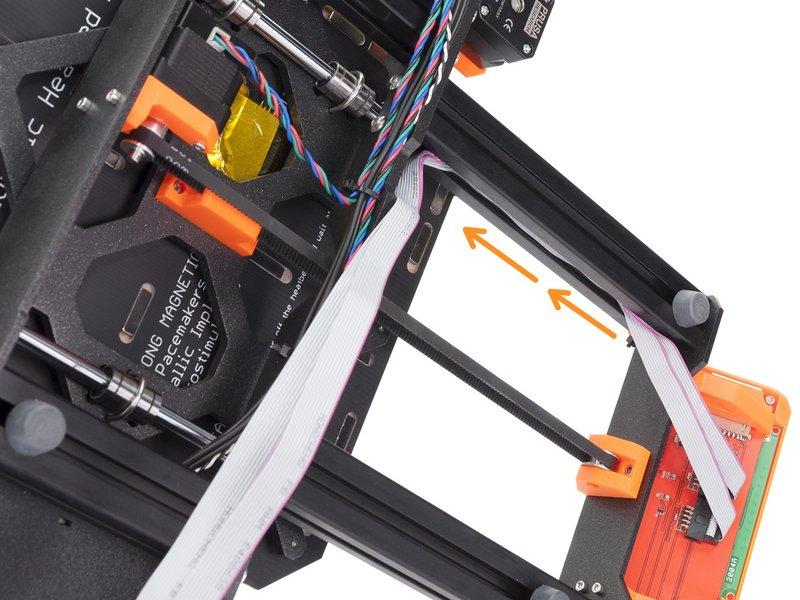

13 Step 18 Správa kabeláže tiskárny (5. část) Vezměte kabely od LCD a opatrně je zatlačte do hliníkové extruze. Ponechte je volné, nenapínejte je. Využijte celou délku extruze. Kabelový svazek prozatím ohněte směrem dolů. Opatrně ohněte LCD kabely okolo rámu manual.prusa3d.com/ Page 13 of 30
14 Step 19 Správa kabeláže tiskárny (6. část) Pokračujte směrem nahoru a vytvořte další smyčku pomocí stahovací pásky. Vezměte kabelový svazek a položte jej přes LCD kabely. Opatrně vsuňte kabely (bez LCD kabelů) do stahovací pásky a utáhněte ji. Dejte pozor, ať pásku neutáhnete zbytečně silně. Ustřihněte zbývající část pásky. Step 20 Správa kabeláže tiskárny (7. část) Prostrčte stahovací pásku skrz otvory v rámu tak, abyste vytvořili smyčku. Tentokrát vložte kabely od LCD, buďte však opatrní. Přidejte kabelový svazek a kabel od levého motoru osy Z manual.prusa3d.com/ Page 14 of 30

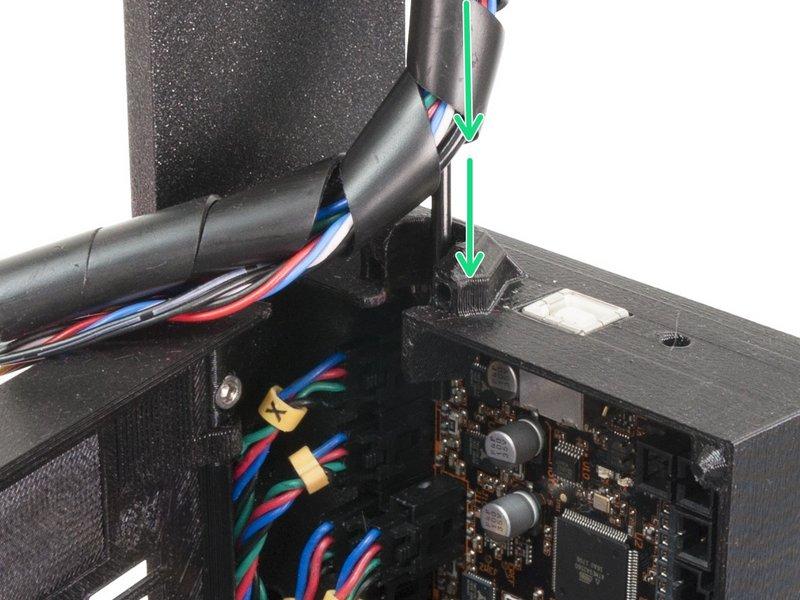

15 Step 21 Správa kabeláže tiskárny (8. část) Opatrně vsuňte kabely do stahovací pásky, před utažením pásky si přečtěte další bod. Buďte nesmírně opatrní! Pásku utáhněte jen mírně, jinak si poškodíte kabely od LCD! A je to! Kabeláž máme zorganizovanou a můžeme se pustit do zapojení kabelů do desky EINSY. Otočte tiskárnu zpět na nohy. Step 22 Příprava svazku z vyhřívané podložky Tento krok je platný pro kroucenou bužírku i textilní rukáv. V případě textilního rukávu není součástí nylonová struna, takže přeskočte "modrý bod". Pomocí stahovací pásky vytvořte smyčku na straně krytu elektroniky (RAMBo-cover-base). Tento postup platí jak pro kroucenou bužírku, tak pro textilní rukáv. Vezměte svazek kabelů z vyhřívané podložky a oddělte na konci 1-2 cm nylonové struny. Tu následně zasuňte do slotu v krytu při spodním okraji otvoru. Nic nezkracujte! Utáhněte stahovací pásku a ustřihněte zbývající část manual.prusa3d.com/ Page 15 of 30
16 Step 23 Napájecí kabely zdroje a podložky (1. část) DŮLEŽITÉ: je naprosto ZÁSADNÍ správně zapojit napájecí kabely ze zdroje a podložky do desky EINSY. KLADNÝ VODIČ musí být zapojen do KLADNÉ SVORKY. Jsou DVĚ VARIANTY kabelů a liší se barevným provedením: Varianta A: oba dráty na každém kabelu jsou černé. KLADNÝ VODIČ je označen ČERVENOU LINKOU. Varianta B: na každém kabelu jsou dráty označené červenou a černou barvou. KLADNÝ VODIČ má bužírku ZCELA ČERVENOU. Zapojte kabely ze zdroje a vyhřívané podložky do desky EINSY v následujícím pořadí (červená šipka značí svorku s kladným pólem): První kabel ze zdroje (A+ A-). Druhý kabel ze zdroje (B+ B-). Kabel z vyhřívané podložky (C+ C-). Oba kabely (dva páry) ze zdroje jsou shodné, na jejich pořadí nezáleží, pouze se ujistěte o správné polaritě manual.prusa3d.com/ Page 16 of 30

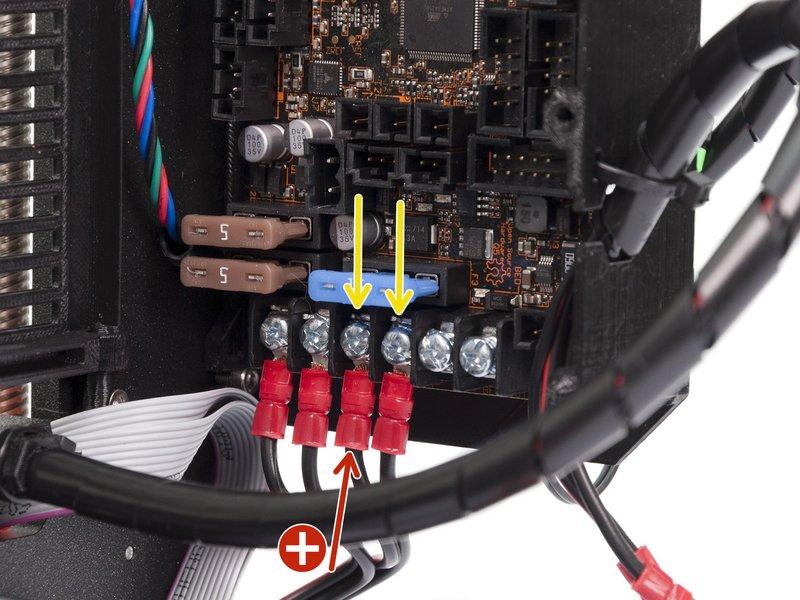

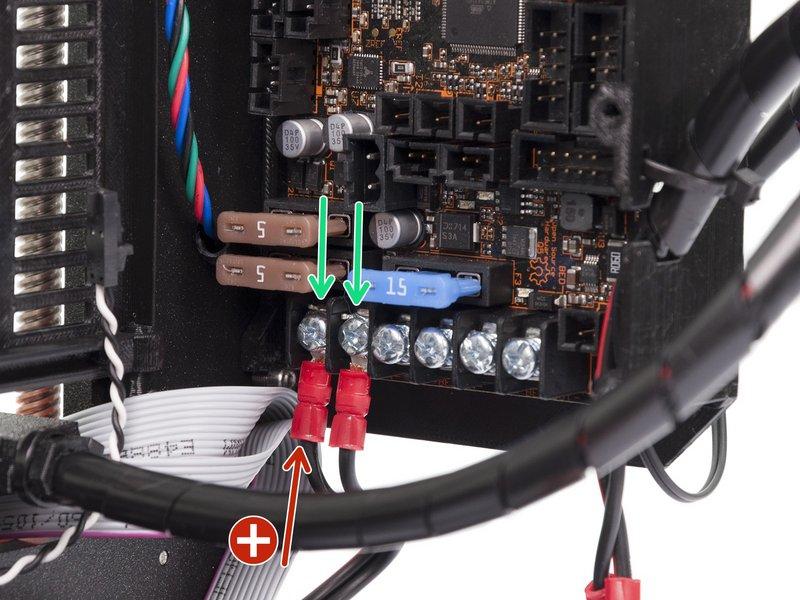

17 Step 24 Napájecí kabely zdroje a podložky (1. část) Zkontrolujte prosím, že máte správně zapojenou KLADNOU a ZÁPORNOU polaritu kabelů dle předchozího kroku! Vždy zapojujte kabel s KLADNOU POLARITOU do kladného slotu na desce EINSY. Viz obrázky s červenými šipkami. Znovu zkontrolujte správné pořadí: Vezměte první kabel ze zdroje a zapojte dvojici svorek do desky EINSy. Pro utažení použijte křížový šroubovák. Šroub utáhněte pevně! Vezměte druhý kabel ze zdroje a zapojte dvojici svorek do desky EINSy. Poslední dvojice svorek je z vyhřívané podložky, ty zapojte zcela napravo. Berte prosím na vědomí, že nerespektování postupu a poškození tiskárny může vyústit ve ztrátu záruky. Věnujte této části dostatek času a kontroly. Šrouby utáhněte pevně! 2018 manual.prusa3d.com/ Page 17 of 30

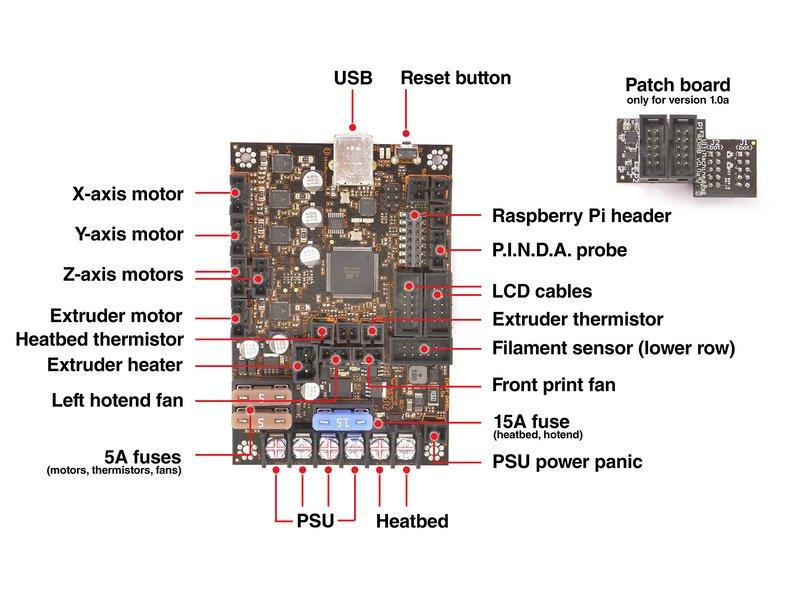

18 Step 25 Připojení všech motorů (osa X/Y/Z) Identifikujte jednotlivé kabely pomocí žlutých štítků a zapojte je do desky. Motor osy X (již zapojen) Motor osy Y Motory osy Z (na pořadí nezáleží) Pokuste se kabely uspořádat stejně jako na obrázku, získáte tak více místa pro další kroky manual.prusa3d.com/ Page 18 of 30
19 Step 26 Dozapojení zdroje a termistoru podložky Najděte kroucenou dvoulinku (černobílý kabel PP) ze zdroje a zapojte ji do desky. Zatlačte kabel na levou stranu krytu, upravte si všechny kabely tak, abyste měli více prostoru pro ty ostatní. Vezměte kabel termistoru (zelené označení HT) z vyhřívané podložky a zapojte jej. Termistor může být také v bílém provedení bez zeleného označení. Při zapojení nezáleží na polaritě. Pokuste se kabely uspořádat stejně jako na obrázku, získáte tak více místa pro další kroky manual.prusa3d.com/ Page 19 of 30

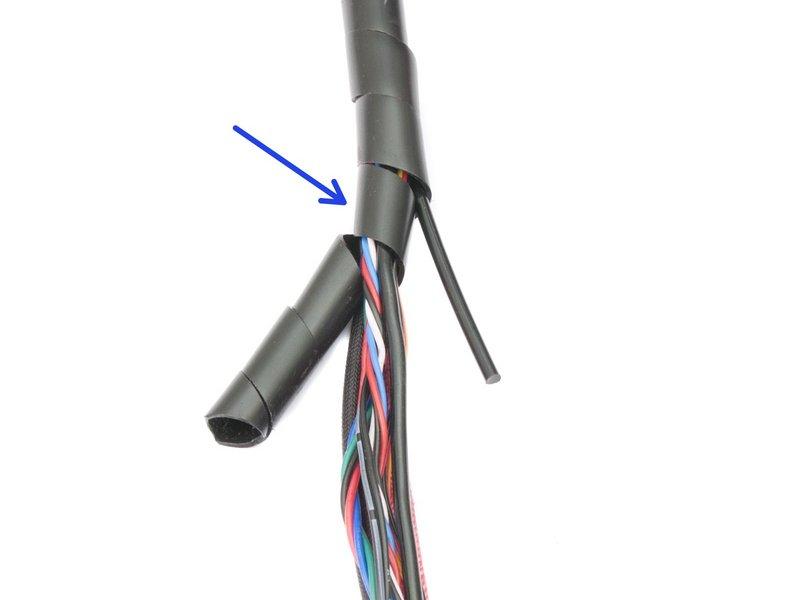

20 Step 27 Zapojení kabelového svazku z Extruderu (1. část) Najděte v otvoru slot pro nylonovou strunu, budete jej potřebovat v následujícím kroku. Připravte si kabelový svazek jako na druhém obrázku. Věnujte pozornost obtočení kroucené bužírky bez nylonové struny manual.prusa3d.com/ Page 20 of 30

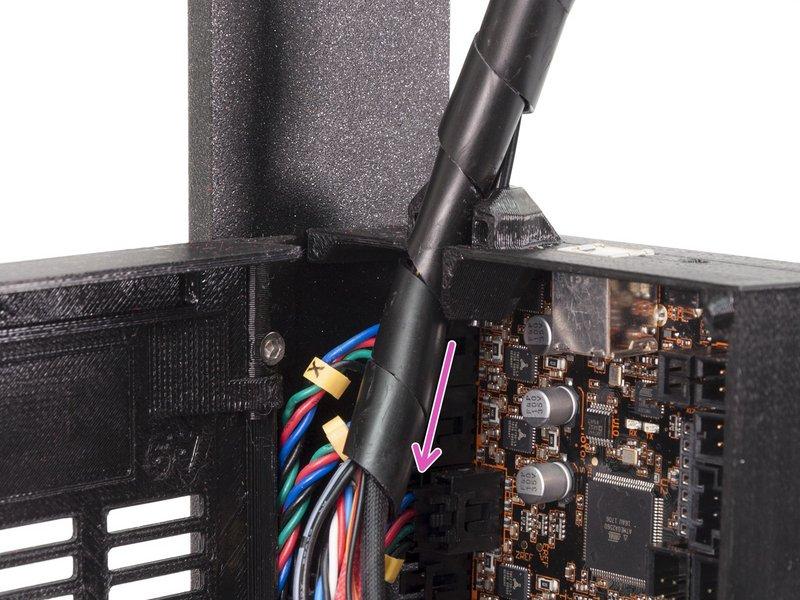

21 Step 28 Zapojení kabelového svazku z Extruderu (2. část) Zasuňte nylonovou strunu do slotu, který jste našli v předchozím kroku. Následující krok vyžadují trpělivost. Buďte opatrní při vkládání kabelů, pokud budete tlačit příliš silně, můžete některé zlomit. Vezměte všechny kabely z extruderu v bužírce a zasuňte je do otvoru. Abyste svazek mírně zmenšili, mírně s ním pootočte. Poté co jsou všechny kabely skrz, zabalte je stahovací bužírkou. Stačí dvě obtočení, pokud je bužírka delší, opatrně ji ustřihněte manual.prusa3d.com/ Page 21 of 30
22 Step 29 Zapojení kabelového svazku z Extruderu (3. část) Vložte stahovací pásku do krytu elektroniky (RAMBo-cover-base). Utáhněte pásku a ustřihněte ji manual.prusa3d.com/ Page 22 of 30

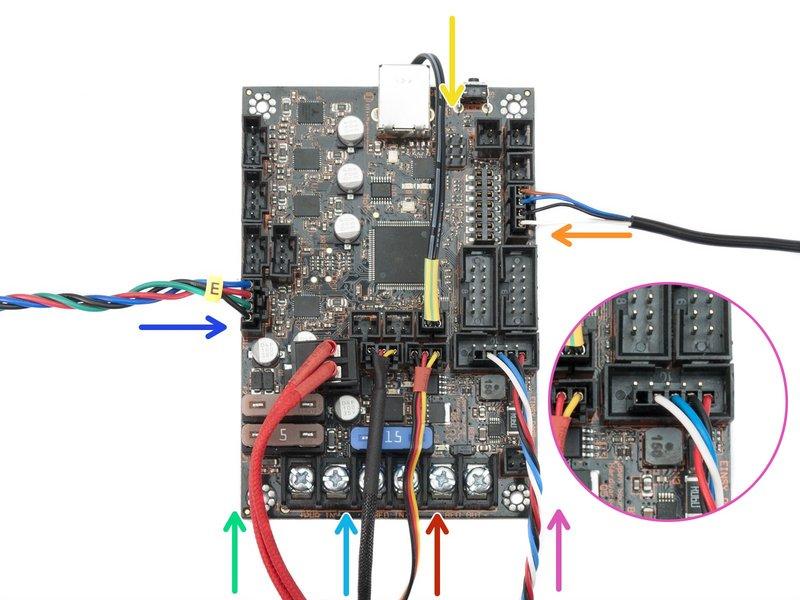

23 Step 30 Zapojení kabelového svazku z Extruderu (4. část) Zapojte zbývající kabely z Extruderu Napájení topení na trysce (červený kabel č. 1) Levý ventilátor hotendu (černý kabel č.2) Přední tiskový ventilátor (červená bužírka č. 3) Kabel senzoru filamentu (použijte spodní řadu pinů a červený drát musí být napravo, směřovat ven z desky č. 4). Znovu zkontrolujte správné zapojení konektoru. Všechny piny musí být zapojené!!! Posunutý konektor může poškodit senzor! Motor Extruderu (žlutý štítek s písmenem "E" č. 5) Termistor Extruderu (zeleno žlutá bužírka č. 6) Kabel senzoru P.I.N.D.A. (č. 7) 2018 manual.prusa3d.com/ Page 23 of 30

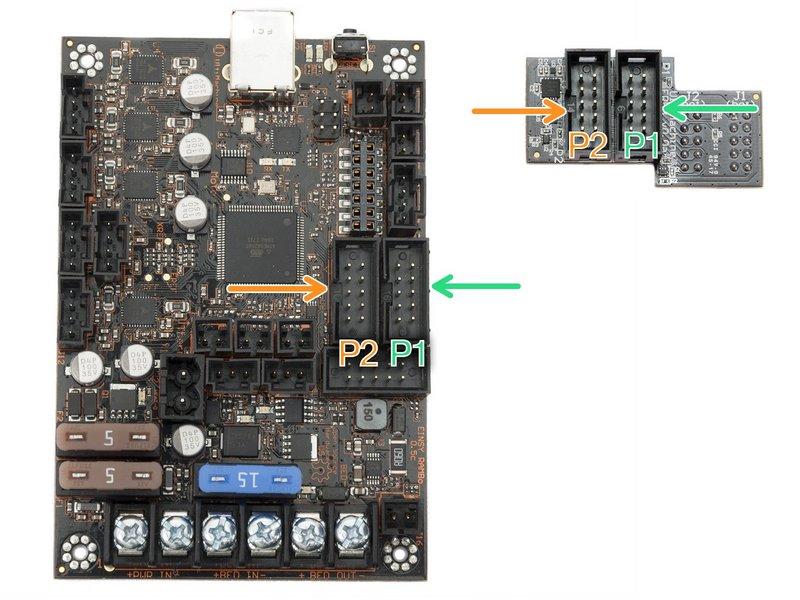

24 Step 31 Zapojení LCD kabelů Kabel k LCD s jedním pruhem (Konektor P1) Kabel k LCD se dvěma pruhy (Konektor P2) Růžový pruh na LCD kabelech musí být nahoře. V případě osazeného adaptéru je pořadí i orientace kabelů stejná (viz druhý obrázek). Pokuste se dosáhnout podobného uspořádání kabelů manual.prusa3d.com/ Page 24 of 30

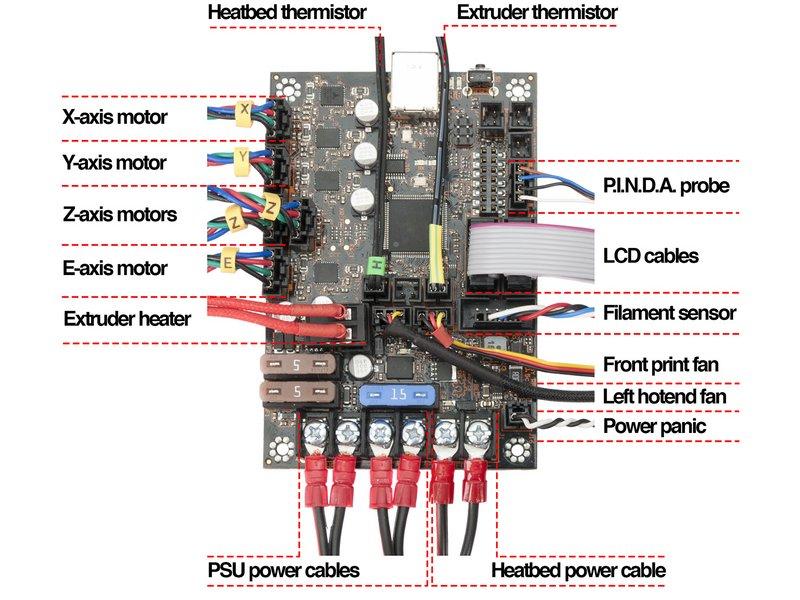

25 Step 32 Zkontrolujte zapojení elektroniky! Zkontrolujte zapojení elektroniky podle obrázku. Ujistěte se, že je kabel od senzoru filamentu zapojen do všech pinů! Posunutý konektor může způsobit permanentní poškození senzoru manual.prusa3d.com/ Page 25 of 30
26 Step 33 Dokončení montáže elektroniky Šroub M3x40 (1x) Zavřete dvířka krytu elektroniky. Ujistěte se, že žádný kabel není přivřený mezi dvířky a krytem elektroniky! Utáhněte šroub M3x manual.prusa3d.com/ Page 26 of 30

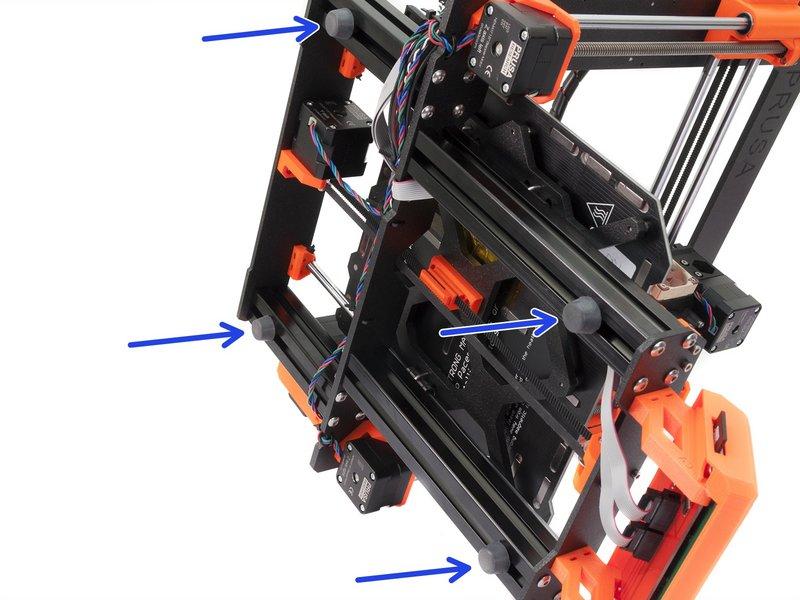

27 Step 34 Nasazení antivibračních podložek Pokud máte podložky již nasazené, můžete tento krok přeskočit. Antivibrační podložka (4x) Natočte rám na stranu a přiložte podložku nakloněnou, poté s ní otáčejte do doby, než zamáčknete lem do extruze. Opakujte postup na všech 4 podložkách. Umístěte je 2-3 cm od konce každé extruze manual.prusa3d.com/ Page 27 of 30
28 Step 35 Rozdílné držáky cívek Od jara 2018 je kit Original Prusa i3 MK3 zasílán s upravenou verzí držáku pro dvě cívky, dle obrázku si prosím vyberte svojí verzi: 3D vytištěný držák jedné cívky - step 36 (krok 36) Držák dvou cívek ze vstřikolisu - step 37 (krok 37) Step 36 Nasazení držáku jedné cívky Nasaďte držáky cívky na vršek rámu podle obrázku. Pro správné nasazení držáku cívky, usaďte "zub" držáku na rám a poté zatlačte ve směru šipek (natáčejte dozadu a přitom jemně tlačte směrem dolů). Nenasazujte držák cívky tak, že jej budete tlačit pouze shora. Je zapotřebí mnohem větší síly a mohlo by dojít k jeho poškození. Vzhled držáku se může mírně lišit od obrázků. Hotovo? Pokračujte step 39 (krok 39) 2018 manual.prusa3d.com/ Page 28 of 30

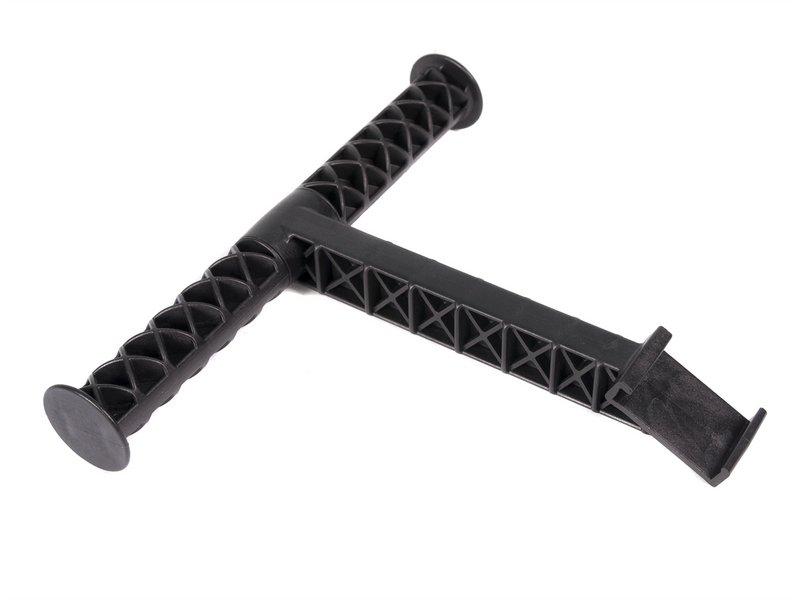

29 Step 37 Složení držáku dvou cívek Nepoužívejte nepřiměřenou sílu během skládání, nebo může dojít k poškození zamykacího systému držáku cívek. Položte všechny tři části před sebe. Obě "ramena" jsou identická. Ujistěte se, že část držáku ve tvaru C, která se přichytí na rám tiskárny míří směrem k vám. Vezměte "rameno" na pravé straně, vložte jej opatrně do hlavního dílu a pozvolna otočte po směru hodinových ručiček (směrem od sebe). K zamknutí dílu stačí přibližně polovina otáčky. Vezměte "rameno" na levé straně, vložte jej opatrně do hlavního dílu a pozvolna otočte proti směru hodinových ručiček (směrem k sobě). K zamknutí dílu stačí přibližně polovina otáčky. Pro složení je zapotřebí velmi malé síly (krutu). Pokud budete při skládání cítit nepřiměřený odpor, nejprve zkontrolujte zamykací systém držáku na drobné nečistoty manual.prusa3d.com/ Page 29 of 30

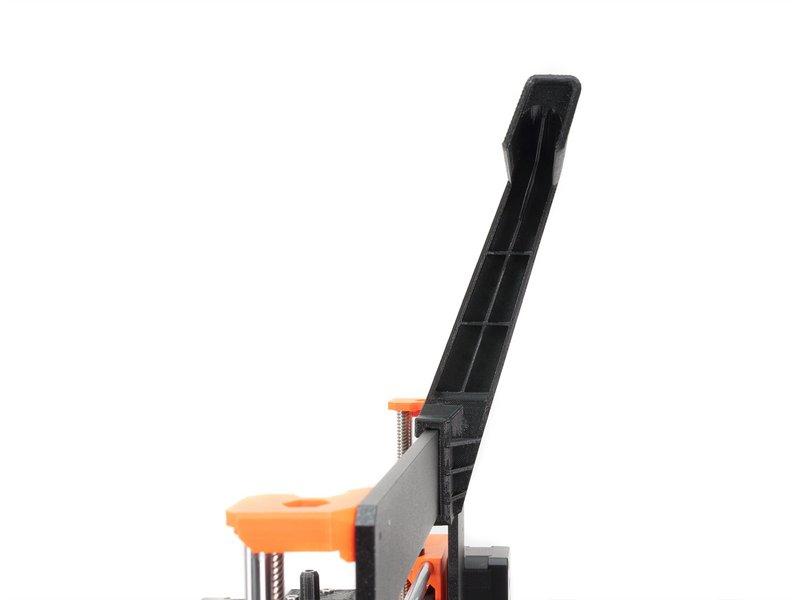

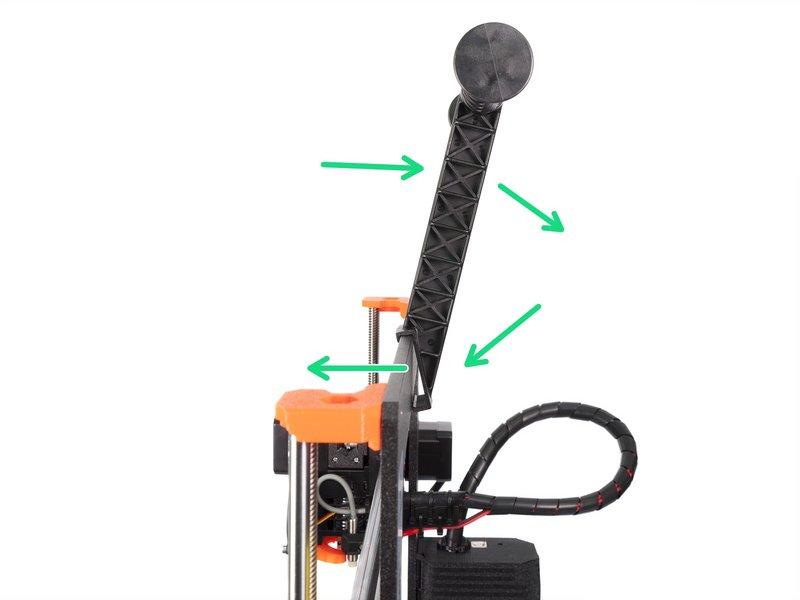

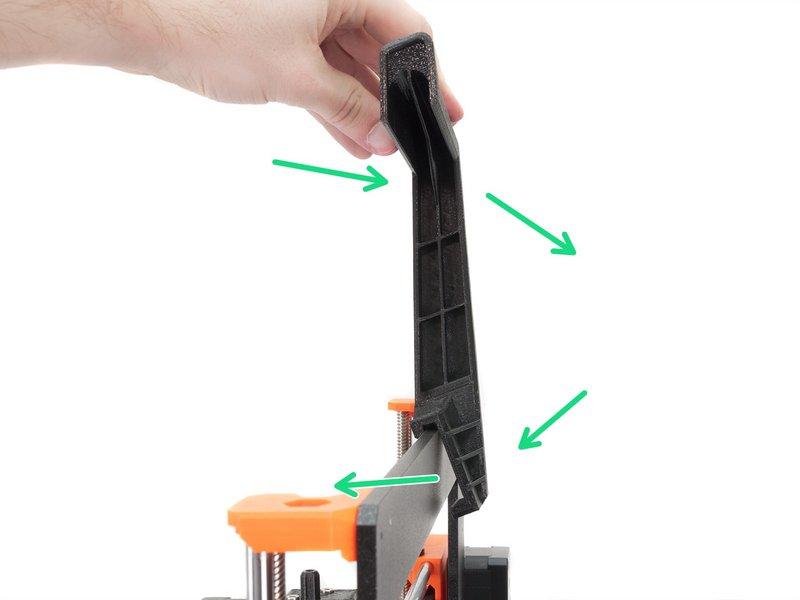

30 Step 38 Nasazení držáku dvou cívek Pro správné nasazení držáku cívky, usaďte "zub" držáku na střed rámu a poté zatlačte ve směru šipek (natáčejte dozadu a přitom jemně tlačte směrem dolů). Nenasazujte držák cívky tak, že jej budete tlačit pouze shora. Je zapotřebí mnohem větší síly a mohlo by dojít k jeho poškození. Step 39 Hurá! Gratulujeme, právě jste sestavili celou 3D tiskárnu Original Prusa i3 MK3! Před prvním tiskem je ale potřeba ještě pár věcí zkontrolovat. Pokračujte tedy kapitolou 9. Finále This document was last generated on :52:25 AM manual.prusa3d.com/ Page 30 of 30
