6. Elektronika a zapojení MMU2S jednotky

Transkript

1 6. Elektronika a zapojení MMU2S jednotky Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 26

2 Step 1 Nářadí potřebné k této kapitole Prosím připravte si nářadí k této kapitole: 2.5mm inbusový klíč pro šrouby M3 2mm inbusový klíč pro zarovnání matek Čelisťové kleště pro zkracování stahovacích pásek Křížový šroubovák na utažení napájecích kabelů 8mm klíč pro utažení QSM spojek Step 2 Příprava dílů pro elektroniku Pro následující kroky si prosím připravte: mmu2-ele-cover (1x) Šroub M3x6 (3x) Matka M3n (3x) MMU2 řídící deska (1x) 2019 manual.prusa3d.com/ Page 2 of 26

3 Step 3 Osazení elektroniky Vložte tři matky M3n do dílu ele-cover. Pro zatlačení případně použijte rovný povrch. Zasuňte dovnitř základní desku MMU2. Ujistěte se, že všechny tři tlačítka jsou skrz tištěný díl a lze je zmáčknout. Zajistěte desku pomocí tří šroubů M3x6. Utahujte je opatrně. Tip: pokud matky nemůžete zatlačit dovnitř, použijte šrouby M3x6 z druhé strany pro zatažení matek. Učiňte tak než zasunete MMU2 desku manual.prusa3d.com/ Page 3 of 26

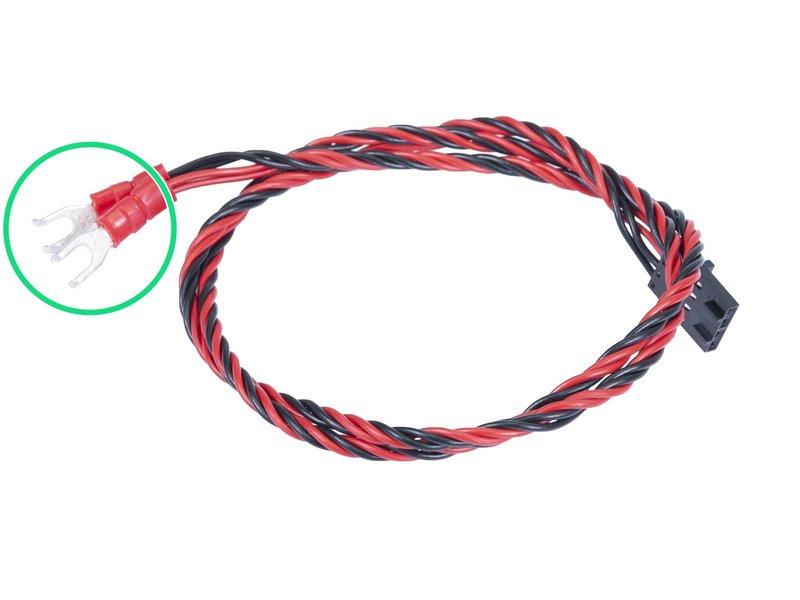

4 Step 4 Příprava kabeláže Pro následující kroky si prosím připravte: Napájecí kabel pro MK3 (1x) Napájecí kabel pro MK2.5 (1x) Použijte napájecí kabel podle typu vaší tiskárny. Pokud daný kabel chybí v balení, prosím kontaktujte naši podporu. Signal (datový) kabel (1x) Všimněte si, že kabel má dva rozdílné konektory! Jeden je hladký bez bezpečnostní pojistky a druhý má pojistku. Použijte konektor s pojistkou pro MMU2 desku manual.prusa3d.com/ Page 4 of 26

5 Step 5 Připojení kabelů Připravte si MMU2 jednotku a desku v krytu jako na obrázku. Prohlédněte si správné zapojení kabelů. Datový kabel (použijte konektor s pojistkou) Napájecí kabel Kabel F.I.N.D.A. senzoru Kabel Pulley motoru Kabel Selector motoru Kabel Extruder motoru 2019 manual.prusa3d.com/ Page 5 of 26

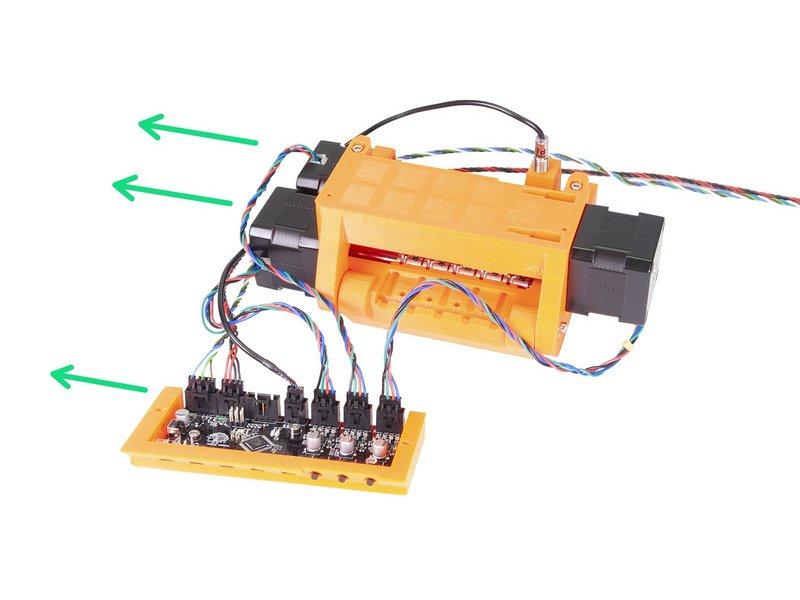

6 Step 6 Příprava dílů pro správu kabeláže Pro následující kroky si prosím připravte: Textilní rukáv pro organizaci kabelů (1x) Stahovací páska (4x) Šroub M3x18 (2x) Step 7 Správa kabeláže tiskárny (1. část) Připravte si MMU2 jednotku a elektroniku, jako na obrázku. Natočte stranu se dvěma motory nalevo a stejně tak datový kabel. Umístěte elektroniku na jednotku MMU2. Konektory musí směřovat k vám. Zajistěte elektroniku dvojicí šroubů M3x manual.prusa3d.com/ Page 6 of 26

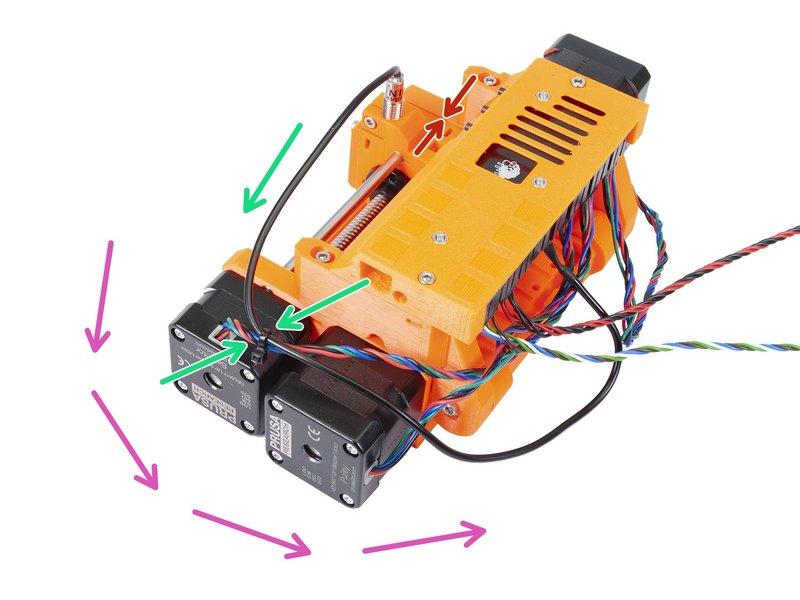

7 Step 8 Správa kabeláže tiskárny (2. část) Ujistěte se, že díl selector se senzorem F.I.N.D.A. je zcela na jedné straně, stejně jako na obrázku! S uspořádáním kabeláže začneme od F.I.N.D.A. senzoru a proti směru ručiček. Všimněte si šipek obrázku. Kabely utáhněte pevně, ale zároveň s rozumem. Můžete poškodit (zlomit) jednotlivé dráty. Veďte opatrně kabel od F.I.N.D.A. senzoru a spojte jej s kabelem od Selector motoru. Použijte první stahovací pásku. Pokračujte s kabelovým svazkem a přidejte kabel od Pulley motoru. Utáhněte všechny tři kabely pomocí stahovací pásky blízko hrany tištěného dílu (idler-body) manual.prusa3d.com/ Page 7 of 26

8 Step 9 Správa kabeláže tiskárny (3. část) Vezměte datový a napájecí kabel (první dva nalevo). Spojte je k sobě a zabalte přibližně 10 cm jejich délky do textilního opletu. Zasuňte oplet směrem k jednotce MMU2 tak vysoko, jak to jen půjde. Vezměte svazek kabelů od motorů a F.I.N.D.A. senzoru a přidejte nad to textilní oplet. Vše utáhněte třetí stahovací páskou. Dokončete zabalení kabelů do textilního opletu manual.prusa3d.com/ Page 8 of 26

9 Step 10 Správa kabeláže tiskárny (4. část) Nyní pomocí levé ruky vezměte kabel z Extruder motoru a opatrně jej natáhněte doleva. Pravou rukou uchopte kabel z F.I.N.D.A. senzoru (černý) a zatáhněte jej opatrně doprava. Použijte čtvrtou stahovací pásku a spojte všechny kabely k sobě. Finální uspořádání kabelů by mělo být podobné poslednímu obrázku. Poznámka: u verze pro tiskárnu MK2.5 budou na konci svazku jiné konektory 2019 manual.prusa3d.com/ Page 9 of 26

10 Step 11 Příprava dílů pro PTFE trubiček Pro následující kroky si prosím připravte: mmu2-rear-ptfe-holder (1x) Šroub M3x18 (4x) Matka M3n (4x) PTFE trubička 4x2x650 (5x) PTFE trubičky se nasazují jako poslední, aby nedošlo k jejich poškození. Buďte během sestavování opatrní manual.prusa3d.com/ Page 10 of 26

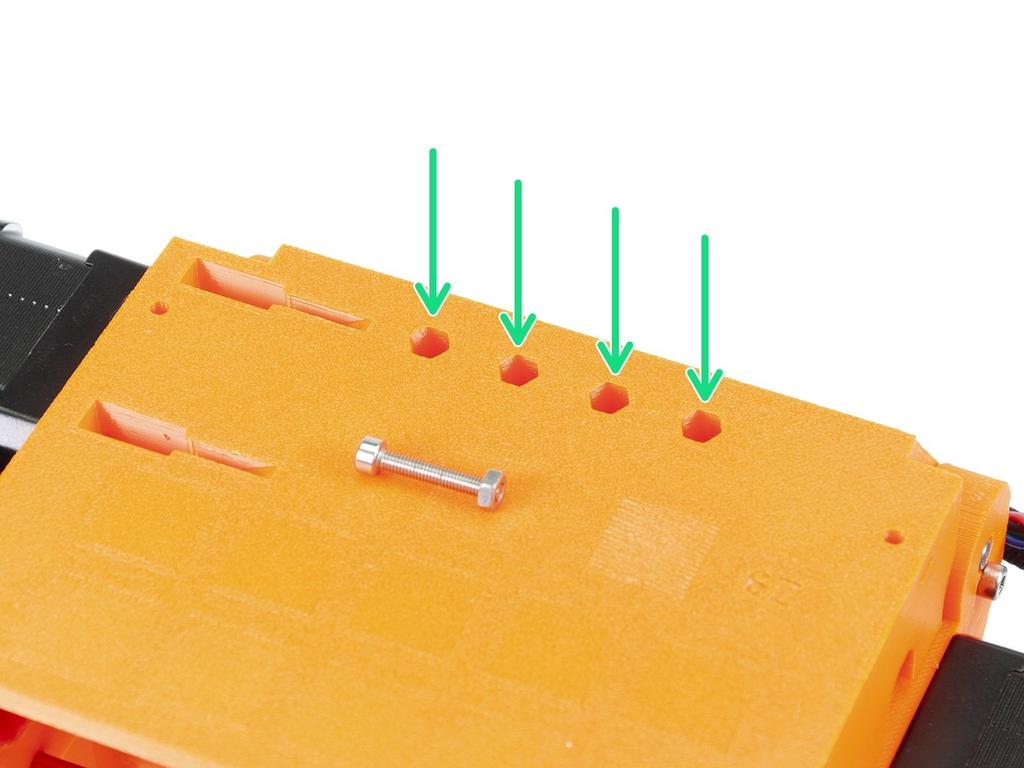

11 Step 12 Osazení PTFE trubiček (1. část) Opatrně otočte celou MMU2 jednotku vzhůru nohama. Zasuňte dovnitř matky M3n a použijte k tomu šroub M3x18. Postačí síla ruky, kladivo není potřeba. Otvor pro každou matku je nepatrně užší na druhém konci. Matka by se měla zaseknout a zůstat na místě. Step 13 Osazení PTFE trubiček (2. část) Vezměte první PTFE trubičku a zasuňte ji do MMU2 jednotky. Všech pět trubiček je ohnutých v jednom směru, ujistěte se, že volný konec směřuje nahoru. Pro každou PTFE trubičku je vyhrazen kruhový otvor a mělo by jít zasunout 0,5 až 1 mm trubičky dovnitř. Pokračujte zasunutím čtveřice PTFE trubiček manual.prusa3d.com/ Page 11 of 26

12 Step 14 Osazení PTFE trubiček (3. část) Položte díl rear-ptfe-holder na PTFE trubičky. Všimněte si, že má tento díl tlustější stranu, která musí směřovat ven. Zajistěte díl rear-ptfe-holde čtveřicí šroubů M3x18. Šrouby utáhněte napevno pouze ve chvíli, kdy budete mít správně zarovnané trubičky i tištěný díl! Jinak riskujete, že si trubičky přimáčknete a může se během tisku zasekávat filament. Step 15 Příprava dílů pro držáky jednotky Pro následující kroky si prosím připravte: mmu2-frame-holder (2x) Šroub M3x12 (4x) S držáky buďte odteď opatrní, pokud je zlomíte, nebudete schopni osadit MMU2 jednotku na rám tiskárny manual.prusa3d.com/ Page 12 of 26

13 Step 16 Nasazení dílů frame-holder Až bude jednotka MMU2 otočená vzhůru nohama, dejte si POZOR na kabel od F.I.N.D.A. senzoru, který se může zlomit, pokud na něj jednotku nakloníte. Otočte jednotku MMU2 vzhůru nohama jako na prvním obrázku. Najděte čtyři otvory pro šrouby M3 a ujistěte se, že je ve všech matka. Umístěte oba díly frame-holder na MMU2 jednotku. Nejdelší nakloněná část musí být ve směru PTFE trubiček. Znovu zkontrolujte správnou orientaci dílů frame-holder. Zajistěte držáky pomocí čtyř šroubů M3x manual.prusa3d.com/ Page 13 of 26

14 Step 17 MMU2 jednotka je hotová! Skvělá práce, MMU2 jednotka je hotová! Porovnejte vámi složenou jednotku s obrázkem. NENASAZUJTE MMU2 jednotku na RÁM!!! Vyčkejte na instrukce. Step 18 Příprava dílů pro PTFE trubičky Pro následující krok si prosím připravte: PTFE trubička 4x2x360 (1x) Festo spojka QSM-M5 (2x) Tato trubička může být také bílá. Rozměry a vlastnosti zůstávají stejné manual.prusa3d.com/ Page 14 of 26

15 Step 19 Osazení PTFE trubiček Vezměte jednu spojku QSM-M5 a zasuňte do ní PTFE trubičku. Měli byste cítit, jak se trubička na konci zacvaknula. Opakujte tento postup na druhé straně. Případně můžete nejdříve našroubovat spojky na tiskárnu a poté do nich nasunout oba konce trubičky. Step 20 Nasazení MMU2S jednotky (1. část) Pro následující kroky si prosím připravte: Tiskárna Original Prusa i3 MK3S/MK2.5S Jednotka MMU2S Trubička PTFE 8mm klíč 2019 manual.prusa3d.com/ Page 15 of 26

16 Step 21 Nasazení MMU2S jednotky (2. část) MMU2S jednotka by měla být umístěna na středu horní části rámu (vedle loga Prusa). Položte jednotku na rám a prozatím na ni netlačte. Podívejte se na tiskárnu z druhé strany, všimněte si čelistí na jednotce MMU2S, které musí být nasazené (nacvaknuté) na rámu. S nasazením vyčkejte na další krok! 2019 manual.prusa3d.com/ Page 16 of 26

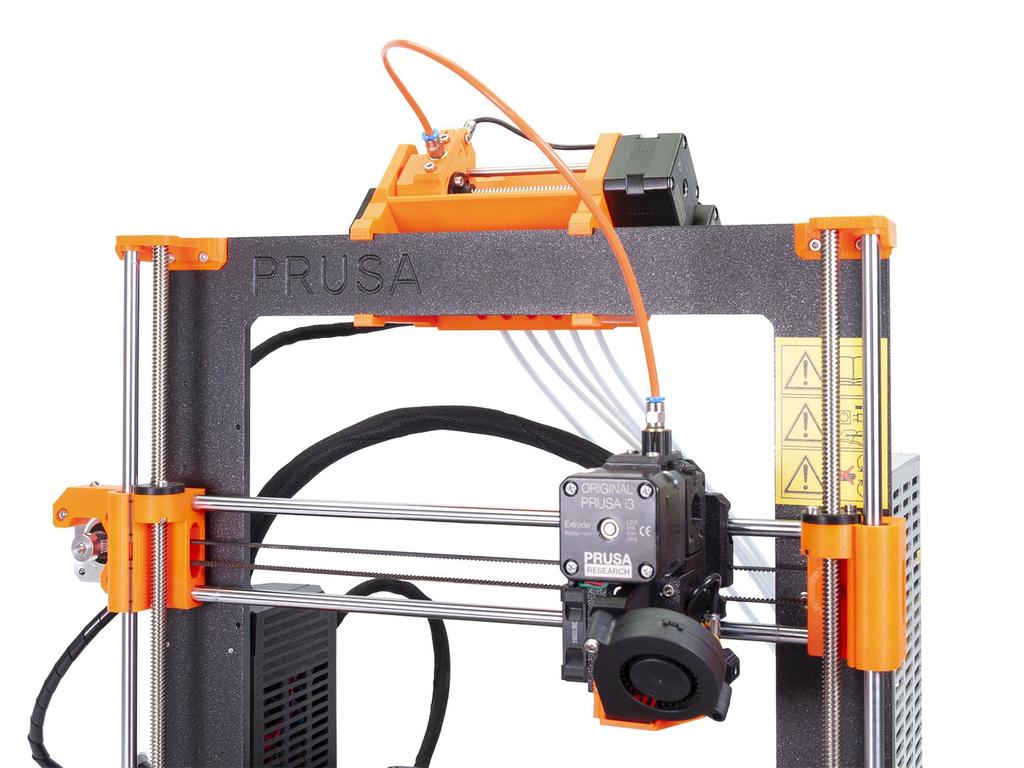

17 Step 22 Nasazení MMU2S jednotky (3. část) Ujistěte se, že je jednotka uprostřed rámu, jakmile zacvakneme podpory, už s ní nebude možné hýbat! Zatlačte rovnoměrně oběma rukama na horní část MMU2S jednotky. Tlačte dolu a částečně k rámu tiskárny. Tlačte, dokud se obě čelisti nezacvaknou do rámu. Zkontrolujte na přední straně rámu, že jsou obě západky plně zacvaknuté. Tak a MMU2S jednotku máme hotovou! 2019 manual.prusa3d.com/ Page 17 of 26

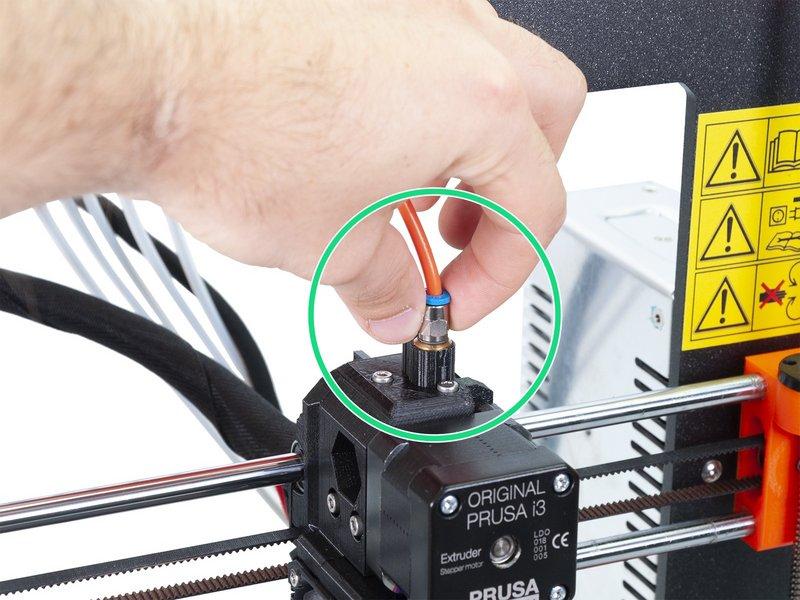

18 Step 23 Zapojení extruderu a MMU2S jednotky Vezměte PTFE trubičku, kterou jste si připravili a spojte ji s extruderem. Oba konce trubičky jsou stejné. Pro utažení použijte prsty. Vezměte druhý konec trubičky a spojte jej s MMU2S jednotkou. Opět utáhněte prsty. Ujistěte se, že jsou obě spojky kolmo k povrchu na extrudéru i MMU2S jednotce. PTFE trubička nesmí být zdeformovaná nebo zkroucená. Utáhněte oba konce pomocí 8mm klíče. Během utahování buďte velmi opatrní a nepoužívejte nepřiměřenou sílu! 2019 manual.prusa3d.com/ Page 18 of 26

19 Step 24 Zapojení elektroniky POZOR: Následující krok vyžaduje ustřižení plastového dílu. Použijte prosím ochranné prostředky na ochranu zraku! Opatrně ustřihněte roh dvířek pomocí kleští. Potřebujete vytvořit prostup pro kabeláž z MMU2S jednotky. Opatrně ustřihněte roh dvířek pomocí kleští. Potřebujete vytvořit prostup pro kabeláž z MMU2 jednotky. Porovnání mezi upravenými dvířky (vlevo) a původním tvarem (vpravo) 2019 manual.prusa3d.com/ Page 19 of 26

20 Step 25 Zapojení elektroniky Vraťte dveře zpět. Nasuňte zpět pant. Utáhněte šroub M3x10. Vložte kabelový svazek z MMU2S jednotky. Vraťte zpátky držák svazku extruderových kabelů a přišroubujte ho manual.prusa3d.com/ Page 20 of 26

21 Step 26 Zapojení elektroniky MK3S Připojení MMU2S jednotky k tiskárně se liší podle tiskárny, kterou máte. Pokud máte MK3S, použijte tento krok. Pokud máte MK2.5S, přeskočte na další krok. Datový kabel (horní řada pinů, hnědý drát v konektoru musí být vlevo) Kabel IR-senzoru (bílý kabel je vlevo) Ujistěte se, že je datový kabel zapojen do všech pinů! Napájecí kabel (zapojte do první dvojice svorek, kabely z PSU nechte zapojené). Červený drát je kladný a patří do první svorky, černý kabel je zá!!%@ý a patří do druhé. Napájecí konektory jsou ve tvaru vidličky se zahnutými konci. Dbejte na to, aby směřovaly nahoru (viz obrázek). Ujistěte se, že jsou napájecí kabely pevně utažené! Pro povolení šroubů na desce EINSY použijte křížový šroubovák manual.prusa3d.com/ Page 21 of 26

22 Step 27 Zapojení elektroniky MK3S (volitelné) Pokud jste upgradovali z tiskárny MK3, musíte znovu zapojit celý extruder: Napájení topení na trysce (červený kabel č. 1) Ventilátor hotendu (černý kabel č.2) Tiskový ventilátor (červená bužírka č. 3) Motor Extruderu (žlutý štítek s písmenem "E" č. 5) Termistor Extruderu (zeleno žlutá bužírka č. 6) Kabel senzoru P.I.N.D.A. (č. 7) Poznámka: Na obrázku není znázorněný datový kabel z MMU2S manual.prusa3d.com/ Page 22 of 26

23 Step 28 Zapojení elektroniky MK2.5S Tento krok je pouze pro majitele MK2.5S. Pokud máte MK3S, prosím přeskočte na další krok. Datový kabel (horní řada pinů, hnědý drát v konektoru musí být vlevo) Kabel IR-senzoru (bílý kabel je vlevo) Ujistěte se, že je datový kabel zapojen do všech pinů! Pro zarovnání můžete použít konektor pro filament senzor. Následujte kabely ze zdroje a odpojte jeden konektor z desky RAMBo (oba jsou stejné). Zapojte napájecí kabel ze zdroje do napájecího kabelu z MMU2S jednotky (viz obrázek). Ujistěte se, že je konektor zapojen nadoraz. Zapojte napájecí kabel z MMU2S jednotky do desky, kde byl předtím zapojen kabel ze zdroje. Ujistěte se, že jsou napájecí kabely pevně zapojené manual.prusa3d.com/ Page 23 of 26

24 Step 29 Zapojení elektroniky MK2.5S (volitelné) Pokud jste upgradovali z tiskárny MK2.5, musíte znovu zapojit celý extruder: Kabel senzoru P.I.N.D.A. (v-cable, 4 dráty) Levý ventilátor hotendu (v-cable, 3 dráty) Motor extruderu (žlutý štítek s písmenem "E") Napájení extruderu Termistor extruderu (žluto/zelená smršťovací bužírka, na orientaci nezáleží) Přední tiskový ventilátor (červená smršťovací bužírka, dbejte na to, aby byl červený drát blíže konektoru termistoru extruderu) 2019 manual.prusa3d.com/ Page 24 of 26

25 Step 30 Zapojení elektroniky Zavřete dvířka a ujistěte se, že není přivřen žádný kabel. Utáhněte šroub M3x40. Step 31 Je čas na Haribo! Sladkou odměnu si zasloužíte, tato část byla náročná! Složení elektroniky je poslední kapitola s vyšší náročností, snězte 25 % manual.prusa3d.com/ Page 25 of 26

26 Step 32 Finální kontrola! Gratulujeme, nejtěžší část stavby je za vámi! Poslední část skládání je před námi! 7. Složení držáků cívek a zásobníku This document was last generated on :10:47 AM manual.prusa3d.com/ Page 26 of 26
