Written By: Jakub Dolezal

Rozměr: px
Začít zobrazení ze stránky:

Download "Written By: Jakub Dolezal"

Transkript

1 4. Podložka a elektronika Written By: Jakub Dolezal 2017 manual.prusa3d.com Page 1 of 13

2 Step 1 Osa Y: Příprava vyhřívané podložky Najděte vyhřívanou podložku, odšroubanou v úvodní kapitle. Šroub M3x8r (4 ks) Vyhřívaná podložka je dodávána s již nalepeným tiskovým povrchem (folie zabarvená do žluta). NEODSTRAŇUJTE JI a při manipulaci dbejte zvýšené opatrnosti. Pokud jste použili matky M3n pro dočasnou fixaci šroubů M3x12 v Y- belt-holder, pak je prosím nyní odeberte manual.prusa3d.com Page 2 of 13

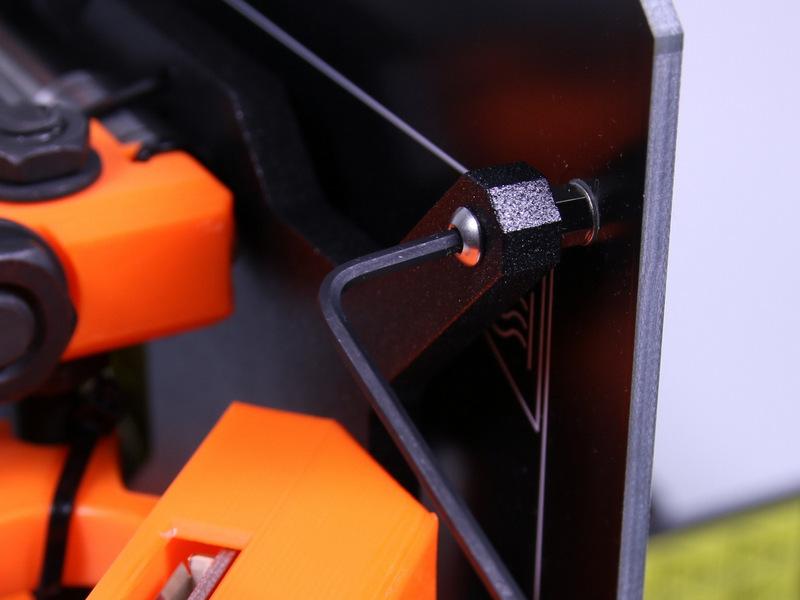

3 Step 2 Osa Y: montáž vyhřívané podložky Za pomoci 2mm inbusového klíče připevněte vyhřívanou podložku k Y-pojezdu. Dotahujte s citem, závity ve vyhřívané podložce lze snadno ztrhnout! Šrouby by měly jít bez odporu našroubovat do závitů podložky, pokud nikoliv, nejspíše jste otočili Y pojezd vzhůru nohama manual.prusa3d.com Page 3 of 13

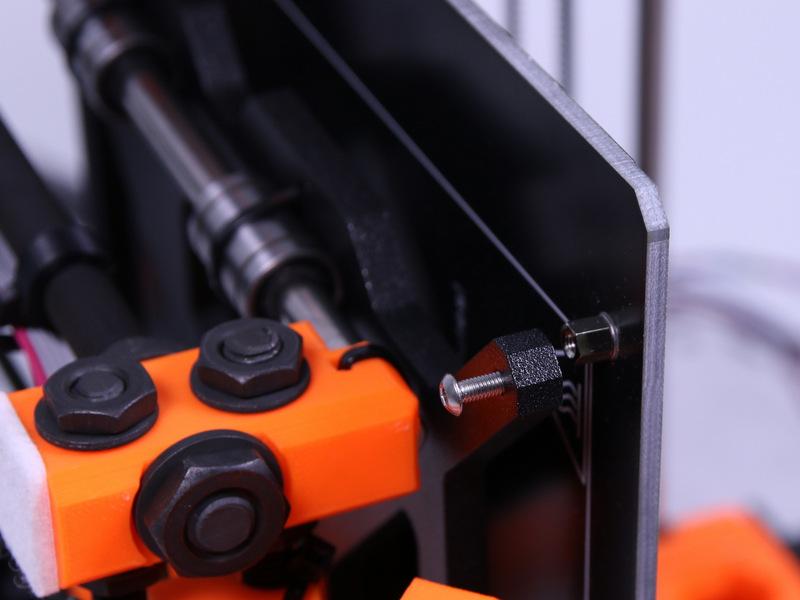

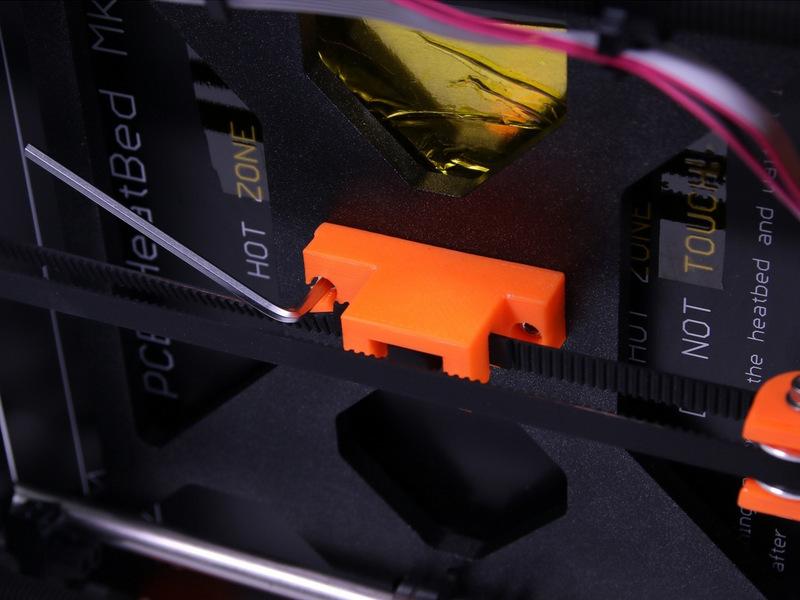

4 Step 3 Osa Y: dokončení vyhřívané podložky Přišroubujte držák Y řemene k Y pojezdu za použití 2,5mm inbusu. Ujistěte se, že jste šrouby zašroubovali do distančního sloupku na vyhřívané podložce a že mezi distančním sloupkem a Y-pojezdem není žádná mezera. Dotahujte s citem, závity ve vyhřívané podložce lze snadno ztrhnout! Pokud máte držák řemene osy Y s drážkou, ujistěte se, že jsou šrouby ve středu jako na obrázku manual.prusa3d.com Page 4 of 13

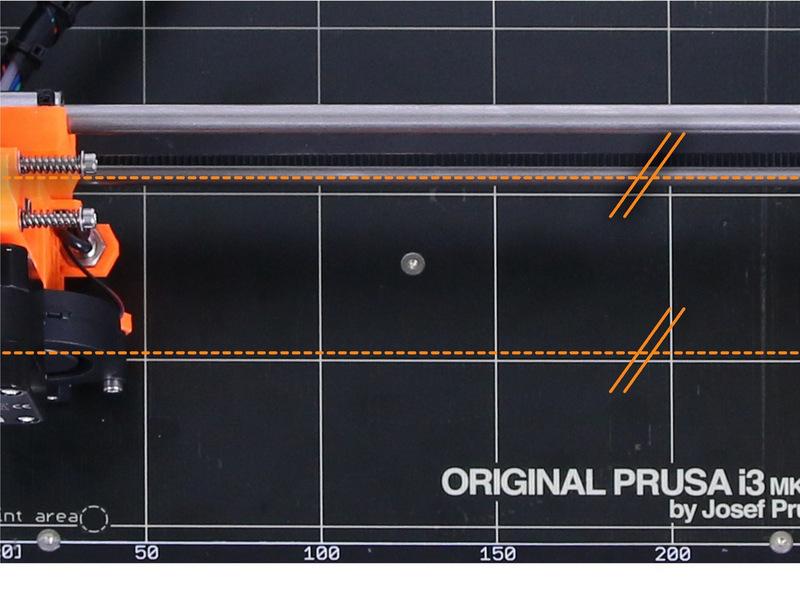

5 Step 4 Kontrola kolmosti Podívejte se na tiskárnu z horní strany a ujistěte se, že linky na vyhřívané podložce jsou perfektně rovnoběžně s tyčemi osy X jako na obrázku. Pokud nejsou rovnoběžné, použijte klíč 17 a vhodně posuňte matky tak, aby byla rovnoběžnost zajištěna. Použijte matky pouze na straně blíže levému motoru osy Z. Toto je nesmírně důležitý krok, pokud nebude dodržena rovnoběžnost, tiskárna půjde velmi těžce kalibrovat! Pokud budete matky posouvat, ujistěte se, že je závitová tyč M10 na konci zářezu manual.prusa3d.com Page 5 of 13

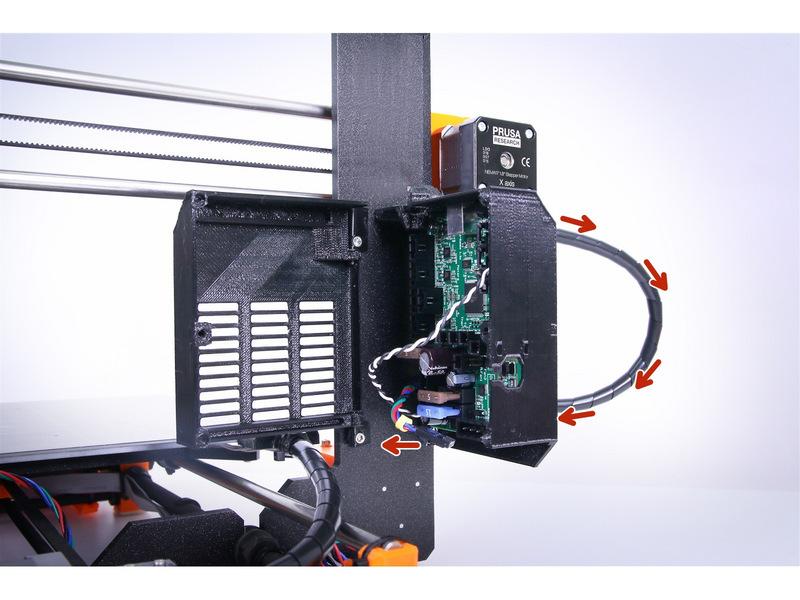

6 Step 5 Elektronika: Osa X (1. část) Nasuňte kabeláž osy X skrz kryt elektroniky a zároveň otočte krytem zpět k rámu. Kroucená bužírka musí vést do krytu elektroniky, tak aby držela uvnitř po dotažení šroubů k rámu. Pomocí 2,5mm inbusu dotáhněte základ krytu elektroniky. Step 6 Elektronika: Osa X (2. část) Motor osy X Koncový spínač osy X Všechny kabely od motorů mají své označení pro snadnější zapojení manual.prusa3d.com Page 6 of 13

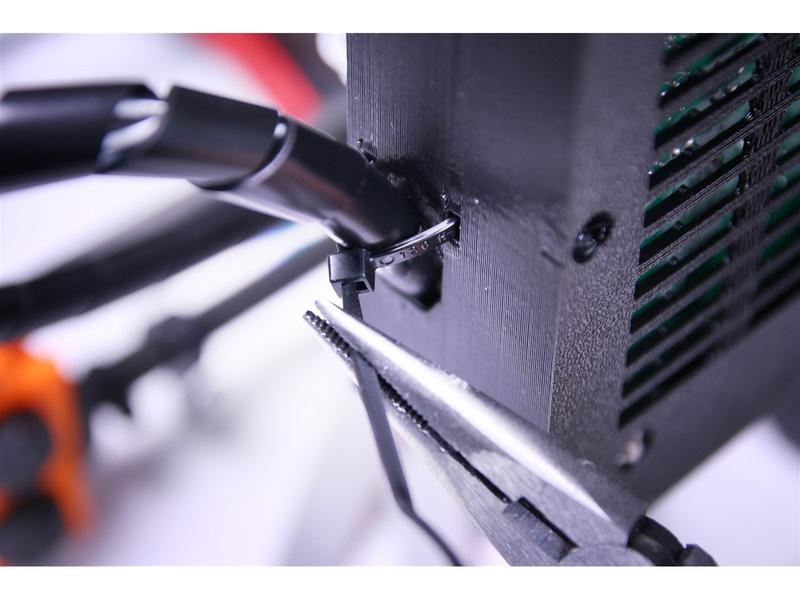

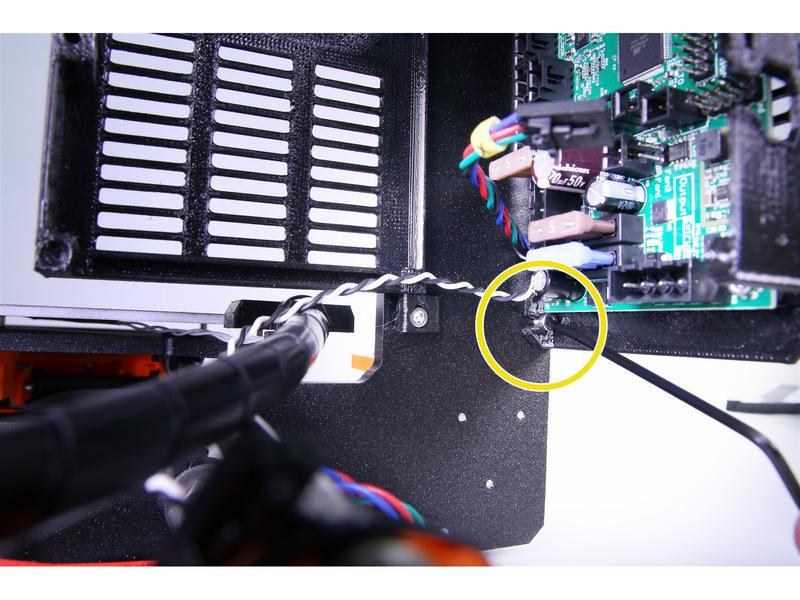

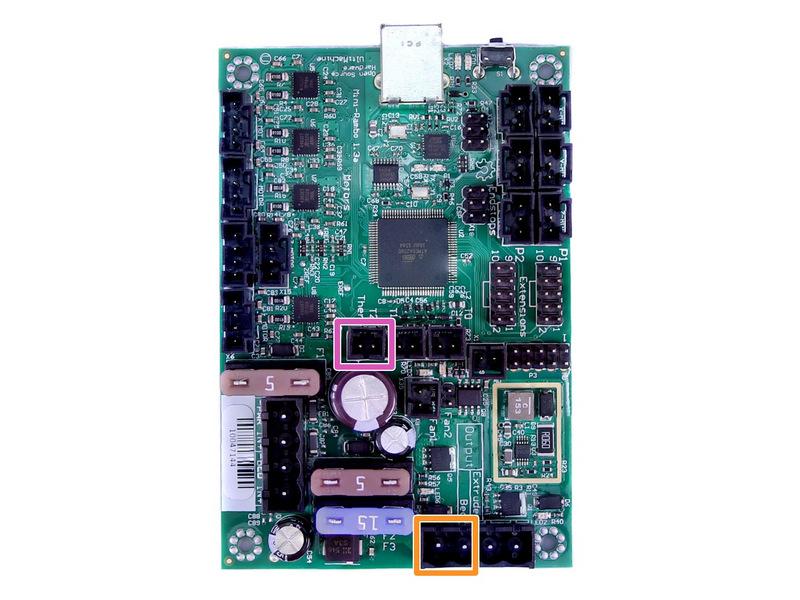

7 Step 7 Elektronika: vyhřívaná podložka (1. část) Kabely od vyhřívané podložky veďte spodním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit. Termistor vyhřívané podložky Napájení vyhřívané podložky Poznámka: bílý kabel z vyhřívané podložky může být také v černém provedení, nicméně jejich funkce je stejná. Step 8 Elektronika: vyhřívaná podložka (2. část) Stahovací páskou uchyťte kabely od vyhřívané podložky k základu krytu elektroniky na konci spirálové bužírky. Důkladně zkontrolujte, že stahovací páska řádně utažena manual.prusa3d.com Page 7 of 13

8 Step 9 Elektronika: extrudér Var. A (1. část) Podle verze vašeho krytu elektroniky je otvor pro kabeláž extrudéru buď shora (Var. A) nebo ze strany (Var. B Step 11). Princip zapojení je však stejný. Kabely od extrudéru veďte horním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit. Zatlačte poslední otáčku kroucené bužírky do otvoru základu krytu elektroniky. Step 10 Elektronika: extrudér Var. A (2. část) Stahovací páskou uchyťte kabely od extrudéru k základu krytu elektroniky na konci spirálové bužírky manual.prusa3d.com Page 8 of 13

9 Step 11 Elektronika: extrudér Var. B (1. část) Kabely od extrudéru veďte horním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit. Step 12 Elektronika: extrudér Var. B (2. část) Stahovací páskou uchyťte kabely od extrudéru k základu krytu elektroniky na konci spirálové bužírky manual.prusa3d.com Page 9 of 13

10 Step 13 Elektronika: extrudér (3. část) Autokalibrační sonda P.I.N.D.A. Motor extrudéru Napájení topení na trysce Termistor extruderu (kabel označený zeleno-žlutou bužírkou)[na orientaci nezáleží] Tiskový větráček (kabel označený červenou bužírkou) [dejte pozor na správnou orientaci konektorů, červeným drátem blíže ke konektorům termistorů] Větráček extruderu (kabel označený modrou bužírkou) ZKONTROLUJTE ZAPOJENÍ! Žádný z termistorů nesmí být zapojený na výstup větráčku, jinak dojde k jejich zničení a tiskárna nebude fungovat! 2017 manual.prusa3d.com Page 10 of 13

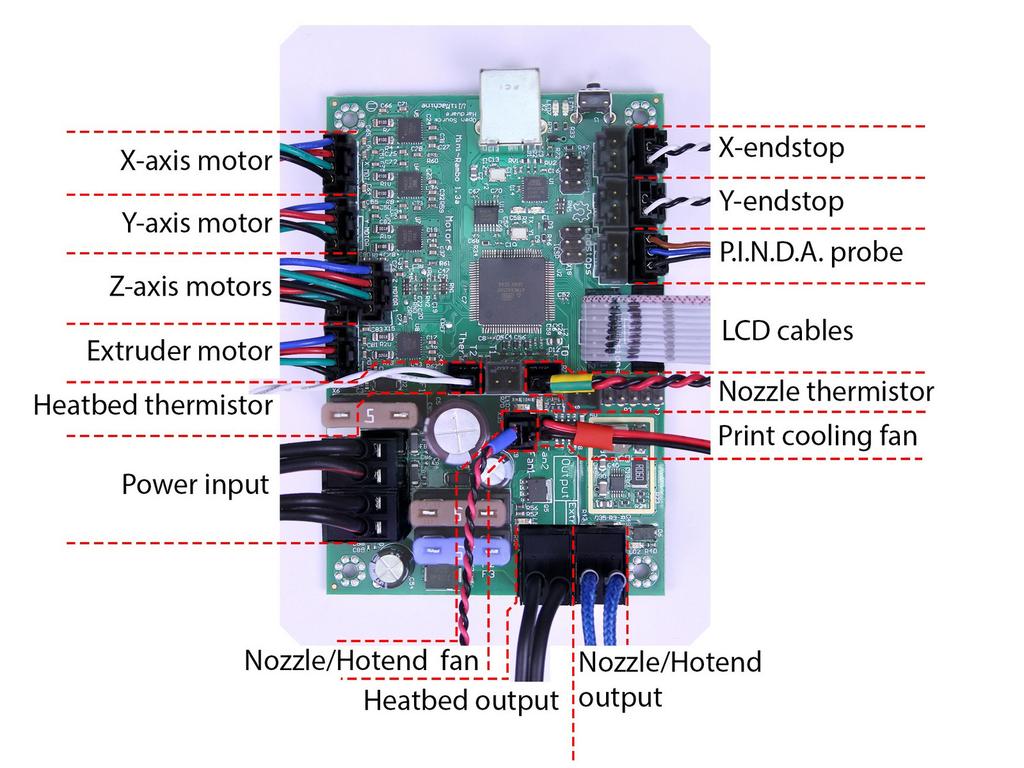

11 Step 14 Elektronika: kontrola zapojení Znovu zkontrolujte, že jsou všechny kabely zapojeny do správného konektoru a plně doražené. Nesprávné zapojení může způsobit nevratné poškození!!! 2017 manual.prusa3d.com Page 11 of 13

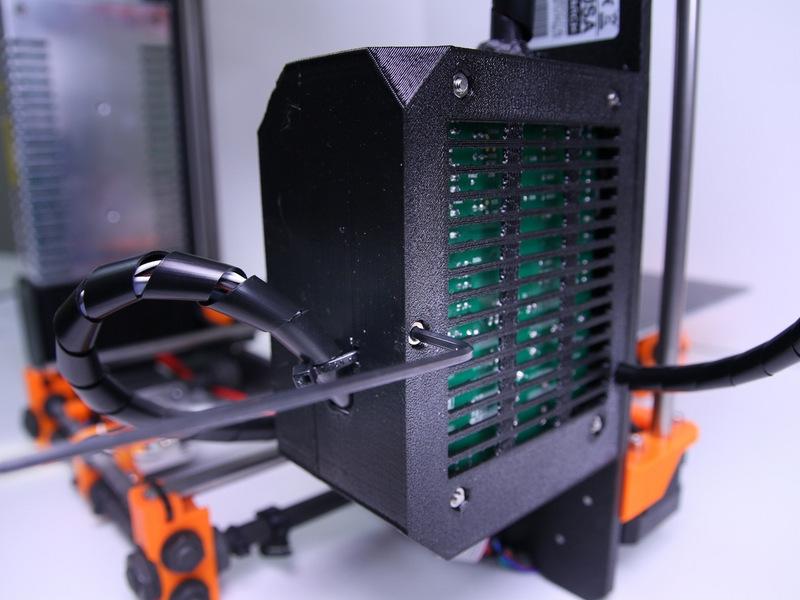

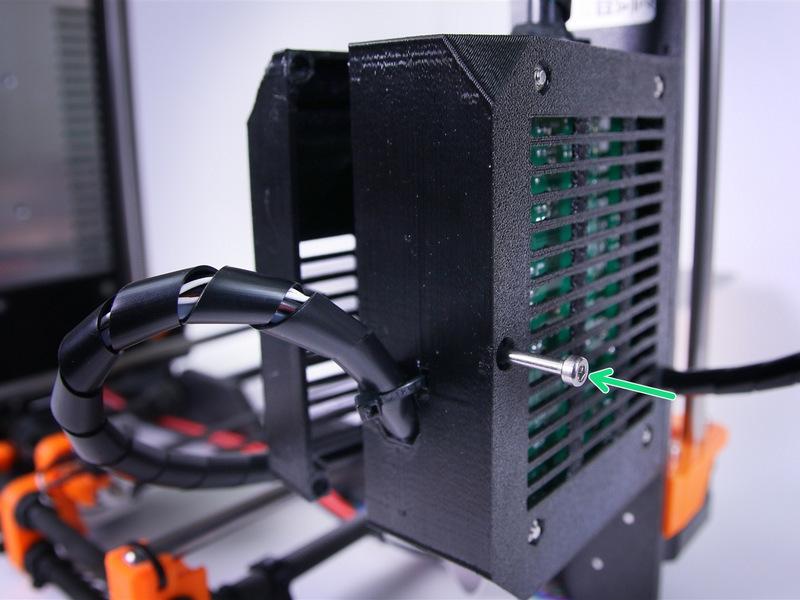

12 Step 15 Dokončení montáže elektroniky V závislosti na verzi vašeho krytu elektroniky se mohou obrázky mírně lišit, nicméně princip použitý v tomto kroku je pro oba shodný. Šroub M3x40 (1 ks) Zavřete dvířka krytu elektroniky. Ujistěte se, že žádný kabel není přivřený mezi dvířky a krytem elektroniky! Utáhněte šroub M3x manual.prusa3d.com Page 12 of 13

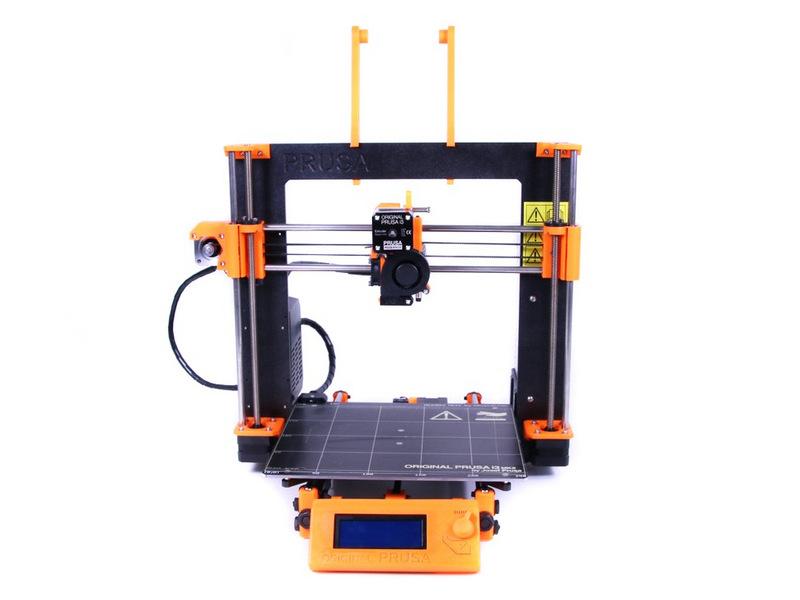

13 Step 16 Hurá! Gratulujeme, právě jste rozložili tiskárnu Original Prusa i3 MK2 a vylepšili ji na Original Prusa i3 M2KS! Před prvním tiskem je ale potřeba ještě pár věcí zkontrolovat. Pokračujte tedy kapitolou 5. Finále This document was last generated on :06:49 AM manual.prusa3d.com Page 13 of 13
