8. Finále Draft: Finále. Written By: Dozuki System manual.prusa3d.com/ Page 1 of 13

Transkript

1 8. Finále Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 13

2 Step 1 Doladění senzoru P.I.N.D.A., fáze 1 Ujistěte se, že tiskárna není zapnutá ani zapojená do zásuvky. Váš extruder může vypadat odlišně, ale princip nastavení výšky zůstává stejný. Během celé ruční kalibrace P.I.N.D.A. senzoru nepokládejte pružinový plech na podložku, vyčkejte na Kalibraci osy Z. Při pohybu extruderu funguje motor osy X jako generátor. Jeho pohybem vytvoříte malé množství elektrické energie, které způsobí problikávání LCD obrazovky. S extruderem proto pohybujte rozumně pomalu a v budoucnu vždy používejte ovládací prvky tiskárny. Posuňte ručně extruder zcela doleva. Současným otáčením OBOU závitových tyčí osy Z posouvejte trysku do doby, než se dotkne vyhřívané podložky. Pokuste se otáčet oběma tyčemi stejně! Znovu zkontrolujte z jiného úhlu, že se tryska nepatrně dotýká vyhřívané podložky. Neprohýbejte tryskou podložku! 2019 manual.prusa3d.com/ Page 2 of 13

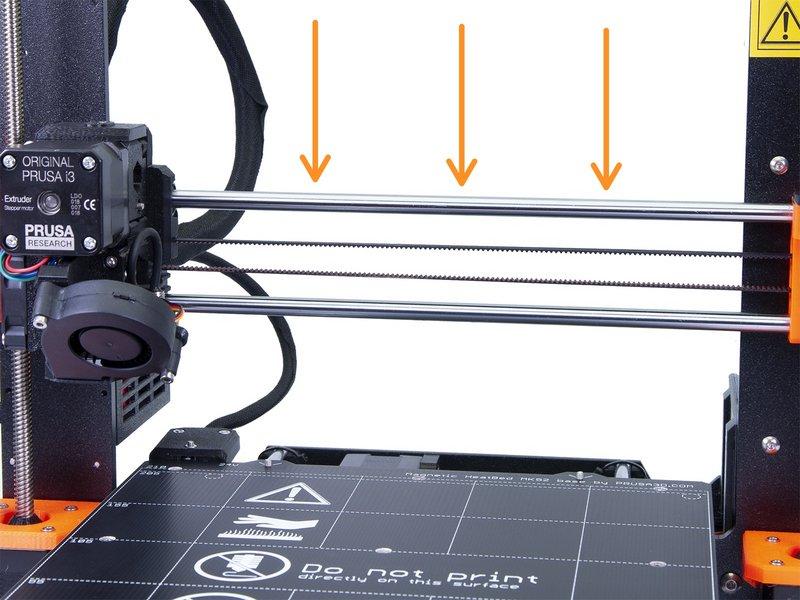

3 Step 2 Doladění senzoru P.I.N.D.A., fáze 2 Posuňte extruder opatrně zcela doprava. Ujistěte se, že tryska během přesunu neryje do podložky. Pokud ano, povysuňte pravou část osy Z otočením závitové tyče pravého motoru po směru ručiček. Pokud je to nutné, lze snížit výšku trysky otočením závitové tyče pravého motoru osy Z proti směru ručiček manual.prusa3d.com/ Page 3 of 13

4 Step 3 Doladění senzoru P.I.N.D.A. (3. část) Posuňte extruder na středy osy X. Vezměte stahovací pásku a položte ji pod P.I.N.D.A. senzor. Použijte prostřední část pásky, nikoliv špičku. Povolte šroub, který drží senzor P.I.N.D.A. a zatlačte jej jemně proti pásce. Opětovně dotáhněte šroub na držáku P.I.N.D.A. senzoru.!!! Nepoužívejte lepidlo pro zabezpečení senzoru P.I.N.D.A. v nové verzi držáku se šroubem M3. Nebude možné jej kdykoliv poté povolit!!! Správná výška P.I.N.D.A. senzoru v porovnání s tryskou by měla být podobná poslednímu obrázku manual.prusa3d.com/ Page 4 of 13

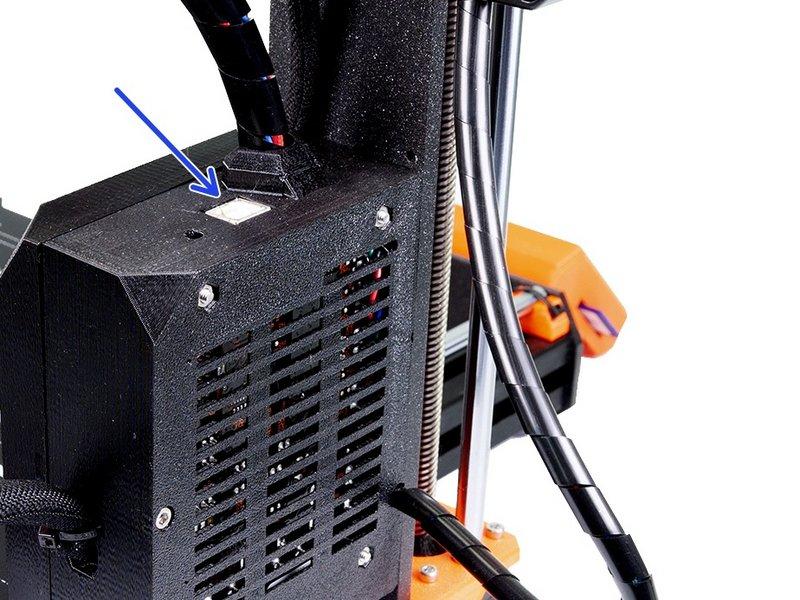

5 Step 4 Dva druhy MMU firmware POZOR!!! Pro MMU2S jsou k dispozici jsou dva typy firmware. Naučte se mezi nimi rozlišovat. Slic3r PE vás nenechá omylem nahrát nevhodný firmware do desky. EINSY/RAMBo firmware: Tento firmware je určen do desky, která je schována v černém boxu vedle vyhřívané podložky. Použijte USB kabel typu B (např. FW_MK3-EINSy10a.hex nebo FW_MK25-RAMBo13a_cz.hex) MMU2S firmware: Tento firmware je určen do desky, která je schována uvnitř MMU2S jednotky na rámu. Použijte Micro-USB kabel (např. prusa3d_fw_mmu2board_1_0_5.hex) 2019 manual.prusa3d.com/ Page 5 of 13

6 Step 5 Stažení software pro aktualizaci firmware Software pro aktualizaci firmware je nyní součástí Slic3r PE. Navštivte a zvolte vaši tiskárnu MMU2S. Najděte sekci s ovladači a stáhněte si nejnovější vydání. Stránku si nechte otevřenou pro další krok! Nainstalujte ovladače pro váš operační systém Windows, macos nebo Linux. Součástí balíku ovladačů je software pro aktualizaci firmware manual.prusa3d.com/ Page 6 of 13

7 Step 6 Stažení nového firmware Jděte zpět na a najděte sekci s firmware pro vaši tiskárnu. Stáhněte firmware pro MMU2S (soubor s příponou zip) do vašeho počítače a rozbalte jej. Poznámka: Pro MMU2S jsou k dispozici dva typy firmwaru. Jeden je pro MMU2S jednotku (jednotka nasazená na vrchu rámu tiskárny) a druhý pro samotnou tiskárnu. Aby bylo možné firmware nahrát, musí být tiskárna zapojená a zapnutá! U tiskárny MK3 MMU2S a MK2.5S MMU2S použijte kombinaci firmware a nebo novější manual.prusa3d.com/ Page 7 of 13

8 Step 7 Aktualizace firmware pomocí Slic3r PE Otevřete Slic3r PE a v menu vyberte Konfigurace -> Nahrát firmware tiskárny Připojte tiskárnu k vašemu počítači pomocí přibaleného USB kabelu a vyberte ji ze seznamu. Klikněte na Prohledat pokud se tiskárna v seznamu nezobrazí. Vyberte soubor s firmwarem na vašem disku (*.hex). Neumisťujte firmware na síťový disk. Klikněte na tlačítko Nahrát. Vyčkejte dokud nebude proces dokončen. Můžete kliknout na "Pokročilé:..." pro zobrazení detailního průběhu aktualizace včetně výstupního logu. Jakmile bude proces aktualizace dokončen zobrazí se hláška. Máme hotovo! Vaše tiskárna je připravena ;) V případě problémů s nahráním firmwaru prosím navštivte náš článek pro řešení potíží manual.prusa3d.com/ Page 8 of 13

9 Step 8 Přidání tiskového nastavení pro MMU2S do programu Slic3r PE Dříve než zavřete Slic3r PE, přidejte si prosím tiskové profily pro MMU2S!!! G-cody MMU2 a MMU2S nejsou vzájemně kompatibilní! V horním menu vyberte Konfigurace -> Průvodce nastavením Vyhledejte vaši tiskárnu a zaškrtněte položku MMU2S. Klikněte na tlačítko Další (Next) a poté Dokončit. Rozklikněte nabídku Tiskárna a zkontrolujte, že máte na výběr položku MMU2S. Pokud ne, opakujte proces znovu manual.prusa3d.com/ Page 9 of 13

10 Step 9 DŮLEŽITÉ: Proveďte kalibraci vaší tiskárny s MMU2S! Nyní si otevřete Příručku tiskaře. Dozvíte se, jak správně umístit tiskárnu, zásobník, cívky a také to nejdůležitější: VELMI DŮLEŽITÉ: Proveďte kalibraci IR-senzoru, postup najdete v kapitole 7.1 v Příručce 3D tiskaře. Nezapomeňte udělat kalibraci 1. vrstvy! Přečtěte si naši Příručku 3D tiskaře prusa3d.com/3dhandbookmmu2_cz Step 10 Ukázkové 3D modely Nejlepší je začít tiskem některého z testovacích objektů můžete si je prohlédnout zde: prusa3d.cz/tisknutelna-vylepseni-tiskarn manual.prusa3d.com/ Page 10 of 13

11 Step 11 Příprava G-code / příprava vlastních modelů Vytiskli jste všechny modely od nás? Je čas si připravit vlastní! Základní postupy jsou sepsány v této sekci: MMU2 Vytváření modelů a G-code Step 12 Centrum Nápovědy Pokud se setkáte s jakýmkoliv problémem, podívejte se nejprve do naší databáze znalostí na 2019 manual.prusa3d.com/ Page 11 of 13

12 Odpovědi na různé problémy přidáváme každý den! Step 13 Prusa3D fórum Pokud potřebujete s čímkoliv pomoci, nejprve se podívejte se na naše fórum, komunita je zde velice aktivní a určitě vám poradí. Účet na přihlášení je stejný jako na Fórum najdete na stránkách forum.prusa3d.cz Všechny služby sdílí jeden účet. Step 14 Je čas na Haribo! Máme zcela hotovo, snězte poslední medvídky a užijte si MMU2S. Doufáme, že jste si tuto stavbu užili a těšíme se na viděnou u další ;) Věříme, že jste si stavbu užili. Nezapomeňte nám zaslat zpětnou vazbu a na viděnou příště :) 2019 manual.prusa3d.com/ Page 12 of 13

13 This document was last generated on :35:31 PM manual.prusa3d.com/ Page 13 of 13
