1 Výměna PEI fólie na MK2.5 a MK3 Written By: Dozuki System 2018 manual.prusa3d.com/ Page 1 of 17

Step 1 Poškozená PEI fólie PEI fólie je velmi odolná, avšak je možné ji poškodit. Vždy když dotisknete větší objekty, chvíli vyčkejte, než je budete sundavat z podložky.

2 Step 1 Poškozená PEI fólie PEI fólie je velmi odolná, avšak je možné ji poškodit. Vždy když dotisknete větší objekty, chvíli vyčkejte, než je budete sundavat z podložky. Podívejte se do příručky 3D tiskaře na materiál, který vyžaduje zvláštní ošetření PEI povrchu. Zabráníte tak poškození vaší tiskárny. Pokud je váš tiskový povrch výrazně poškozený, přejděte k dalšímu kroku. Jakmile odstraníte poškozenou PEI fólii, tak prosím aplikujte novou. PEI fólie slouží mimojiné jako ochrana proti atmosférické korozi manual.prusa3d.com/ Page 2 of 17

(objednávejte zde) Plochý šroubovák pro odstranění PEI fólie.

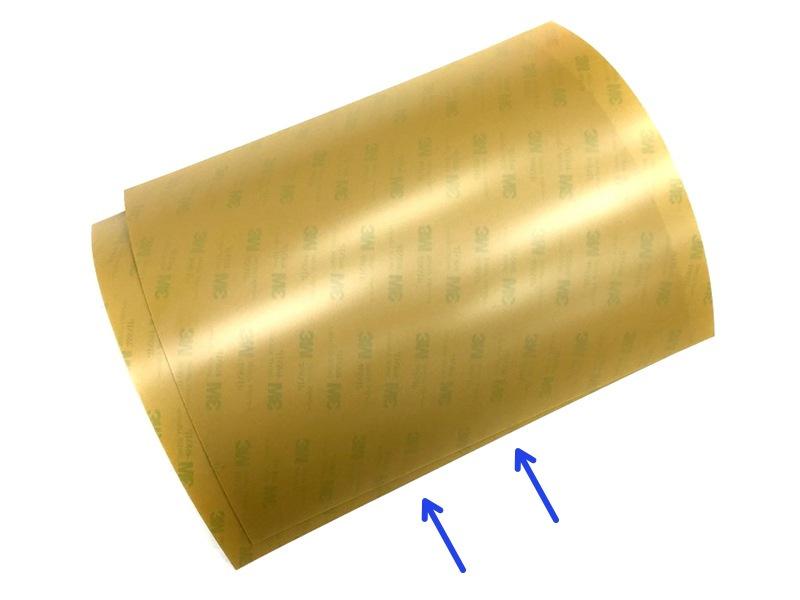

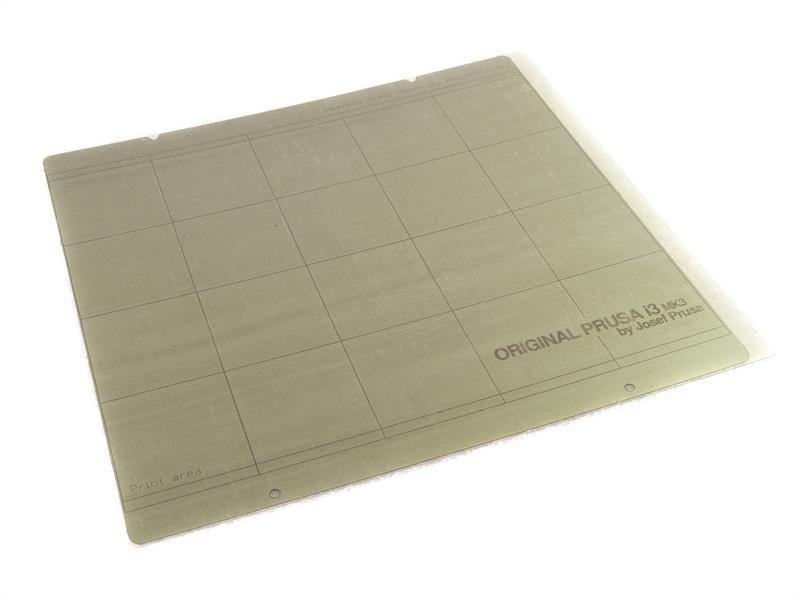

3 Step 2 Nákupní seznam (1. část) Předtím, než začnete, si prosím připravte následující: Mrazák Nová PEI fólie (objednávejte zde) Plochý šroubovák pro odstranění PEI fólie. Limonen (Lemonesol, D-limonen nebo podobné rozpouštědlo) Nitrilové rukavice (více jak jeden pár) Papírové ubrousky (na roli) Jednorázové látkové ubrousky (na roli) 2018 manual.prusa3d.com/ Page 3 of 17

poškrábáním Plastový sáček větší než pružinový plech Pracovní desku - nejlepší je tvrzená pěnová deska, ideálně alespoň dvakrát větší než

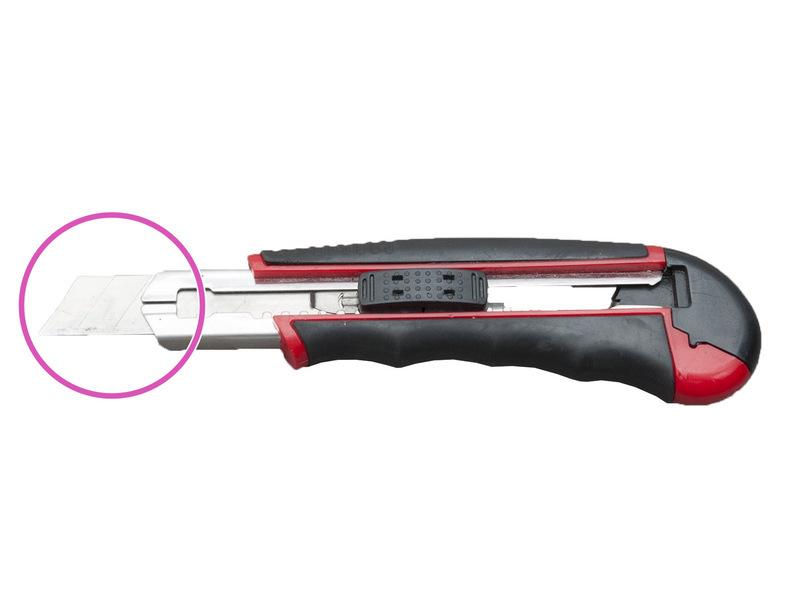

4 Step 3 Nákupní seznam (2. část) Ostrý nůž pro zaříznutí PEI fólie Plastová škrabka (škrabka na led postačí) Mikrovláknová utěrka na ochranu PEI fólie před poškrábáním Plastový sáček větší než pružinový plech Pracovní desku - nejlepší je tvrzená pěnová deska, ideálně alespoň dvakrát větší než pružinový plech. Tenkou plastovou folii (igelit) nedoporučujeme. Sklenice čisté kohoutkové vody IPA nebo acetone Veškeré položky na seznamu si sežeňte s předstihem. Je velmi komplikované přerušit proces odstranění fólie manual.prusa3d.com/ Page 4 of 17

Step 4 Zmražení poškozené PEI fólie Pro snadnější odstranění poškozené PEI fólie ji musíme umístit do mrazáku. Nastavte teplotu na -20 C a případně i níže, pokud to mrazák dovolí.

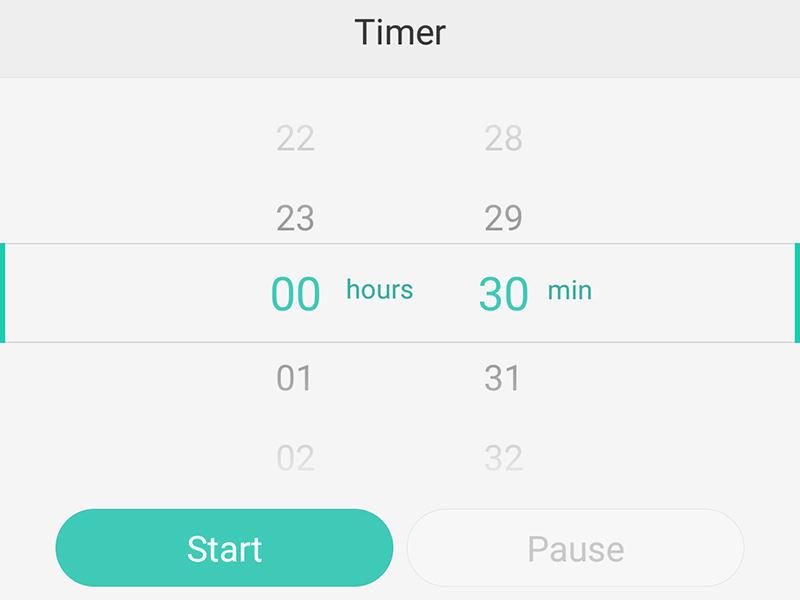

5 Step 4 Zmražení poškozené PEI fólie Pro snadnější odstranění poškozené PEI fólie ji musíme umístit do mrazáku. Nastavte teplotu na -20 C a případně i níže, pokud to mrazák dovolí. Čím více zmrazíte pružinový plech, tím více získáte času na odstranění PEI fólie předtím, než začne opětovně působit lepidlo. Umístěte pružinový plech dovnitř alespoň na 30 minut. Nedávejte do mrazáku i novou fólii ;) 2018 manual.prusa3d.com/ Page 5 of 17

Step 5 Odstranění PEI fólie Nyní jde o čas!

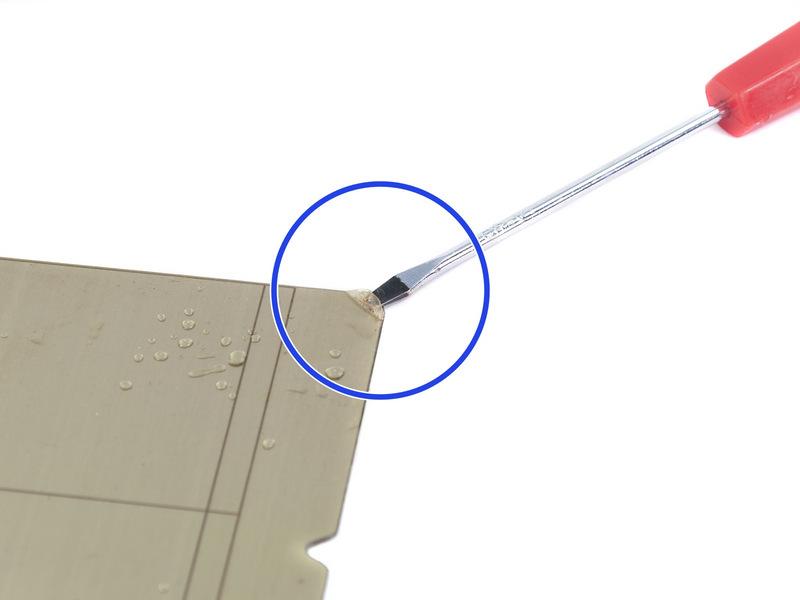

Vyjměte plech z mrazáku a pomocí ostrého nástroje (například šroubováku)

Zmrzlé lepidlo zůstane na pružinovém plechu. Postupujte rychle! Buďte opatrní!

6 Step 5 Odstranění PEI fólie Nyní jde o čas! Jakmile se plech ohřeje, začne opětovně působit lepidlo mezi plechem a PEI fólií! Vyjměte plech z mrazáku a pomocí ostrého nástroje (například šroubováku) nadzvedněte roh PEI fólie. Strhněte veškerou PEI fólii. Zmrzlé lepidlo zůstane na pružinovém plechu. Postupujte rychle! Buďte opatrní! Můžete snadno poškrábat pružinový plech nebo se zranit! Pokud je PEI fólie poškozena i z druhé strany, můžete ji odstranit nyní manual.prusa3d.com/ Page 6 of 17

7 Step 6 Odstraňování lepidla - zakrytí PAPÍROVÝMI ubrousky Jak bylo řečeno v předchozím kroku, na plechu zůstalo lepidlo, které musíme odstranit. Nejprve vezměte desku nebo jakýkoliv pevný podklad a plech položte na něj. Desku nechte na místě dokud neskončíme s odstraňovaním lepidla. Naskládejte papírové ubrousky na pružinový plech tak, jako na obrázku. Je potřeba překrýt všechny plochy s lepidlem. Červená čára ohraničuje plech pod ubrousky manual.prusa3d.com/ Page 7 of 17

Step 7 Odstraňování lepidla - je čas Limonenu DŮLEŽITÉ: tento krok vyžaduje práci s chemikálií (například Limonenem). Použijte nitrilové rukavice a nenechávejte nádobu bez dozoru.

8 Step 7 Odstraňování lepidla - je čas Limonenu DŮLEŽITÉ: tento krok vyžaduje práci s chemikálií (například Limonenem). Použijte nitrilové rukavice a nenechávejte nádobu bez dozoru. Přečtěte si nejdříve bezpečnostní pokyny!!! Nalijte Limonen na papírové ubrousky. Pokračujte dokud ubrousky nebudou zcela nasycené tímto roztokem. Vložte pružinový plech s ubrousky do plastového sáčku. Zpomalíte tak odpařování Limomenu. Uzavřete sáček, aby se Limomen odpařoval co nejméně. Můžete použít bublinkovou fólii, ve které plech původně dorazil, nebo jakýkoliv jiný sáček, který lze rozumně utěsnit manual.prusa3d.com/ Page 8 of 17

Step 8 Odstraňování lepidla - nechte Limonen pracovat Nechte Limonen působit alespoň 40 minut. Zajistěte, že se žádné dítě ani domácí mazlíček nedostane k sáčku!

9 Step 8 Odstraňování lepidla - nechte Limonen pracovat Nechte Limonen působit alespoň 40 minut. Zajistěte, že se žádné dítě ani domácí mazlíček nedostane k sáčku! Otevřete okno (okna) a vyvětrejte vzduch v místnosti, nicméně dbejte na to, abyste příliš nesnížili teplotu. Step 9 Odstraňování lepidla - odstranění plastového sáčku Vyjměte plech z plastového sáčku. Ujistěte se, že máte pracovní desku stále pod plechem, neboť nyní budeme odstraňovat lepidlo. Odstraňte papírové ubrousky 2018 manual.prusa3d.com/ Page 9 of 17

10 Step 10 Odstraňování lepidla - škrábání a čištění Postupujte opatrně a s trpělivostí. Můžete poškodit škrabku nebo pružinový plech. Vezměte plastovou škrabku a začněte seškrabávat lepidlo z jednoho z rohů. Pokuste se hrnout lepidlo na jedno místo. Bude mnohem jednodušší jej následně sundat jako jeden kus. Plech je téměř čistý, ale musíme se ujistit, že je veškeré lepidlo pryč. Prosím pokračujte k dalšímu kroku. Pro očištění škrabky použijte látkové ubrousky. Papírové mají tendenci se trhat manual.prusa3d.com/ Page 10 of 17

Step 11 Odstraňování lepidla - hledání nevyčištěných ploch Detailně si prohlédněte plech, na některých částech mohu být stále zbytky lepidla.

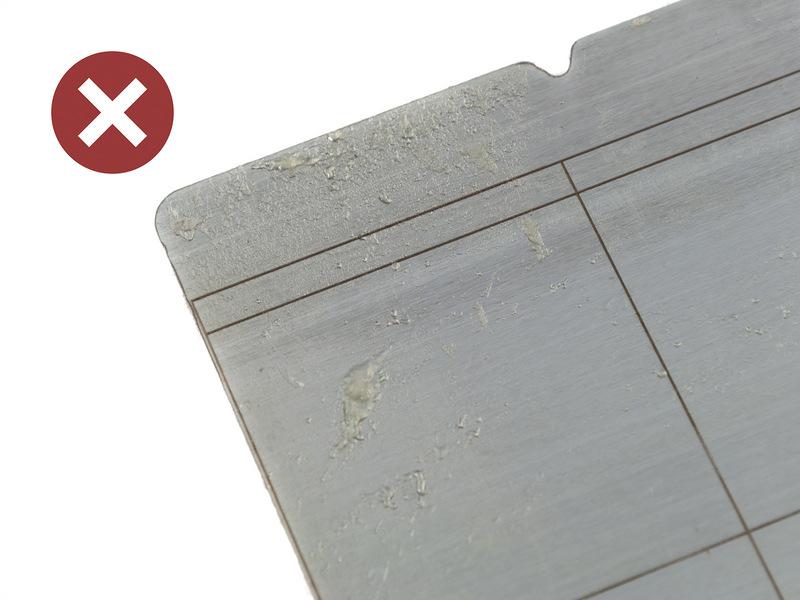

Žádné hrbolky nebo skvrny s lepidlem. Použijte tento postup na celém plechu a opakujte jej do doby, než budete mít povrch kompletně bez lepidla.

11 Step 11 Odstraňování lepidla - hledání nevyčištěných ploch Detailně si prohlédněte plech, na některých částech mohu být stále zbytky lepidla. Namočte je znovu Limonenem a nechte jej pár sekund působit. Poté začněte s opětovným odstraňováním lepidla. Takto by měl plech vypadat. Žádné hrbolky nebo skvrny s lepidlem. Použijte tento postup na celém plechu a opakujte jej do doby, než budete mít povrch kompletně bez lepidla. Mezi jednotlivými tahy si očišťujte škrabku, abyste si neroznesli již odstraněné lepidlo. Pro očištění škrabky použijte látkové ubrousky. Papírové mají tendenci se trhat. Step 12 Čištění pružinového plechu (voda) Limonen má tendenci se odpařovat, nicméně my si potřebujeme být jistí tím, že na plechu žádný nezůstal a to včetně drobných kousků lepidla. Nalijte (nastříkejte) rozumné množství vody na plech. Otřete celý povrch plechu ubrouskem (papírovým nebo látkovým) manual.prusa3d.com/ Page 11 of 17

12 Step 13 Čištění pružinového plechu (IPA) Vyčištěte pružinový plech látkovým ubrouskem a IPA (nebo jiným odmašťovadlem). Po dokončení se ujistěte, že na povrchu plechu není prach ani žádná vlákna! Také se vyvarujte dotyku holou rukou, mohlo by dojít umaštění plechu! Čištění povrchu je hotové, nyní můžete Limonen zavřít a uklidit pracovní desku pod plechem a celkově sklidit většinu nástrojů. Pokud jste odstranili PEI fólii z obou stran, otočte nyní plech na druhou stranu a vraťte se zpět ke kroku 6 (Step 6) manual.prusa3d.com/ Page 12 of 17

Step 14 Příprava PEI fólie VAROVÁNÍ: Přečtěte si nejdříve veškeré instrukce a postupujte opatrně. Jakmile jednou špatně přilepíte PEI fólii, JIŽ NENÍ CESTY ZPĚT!!! PEI fólie není ve formátu ČTVERCE.

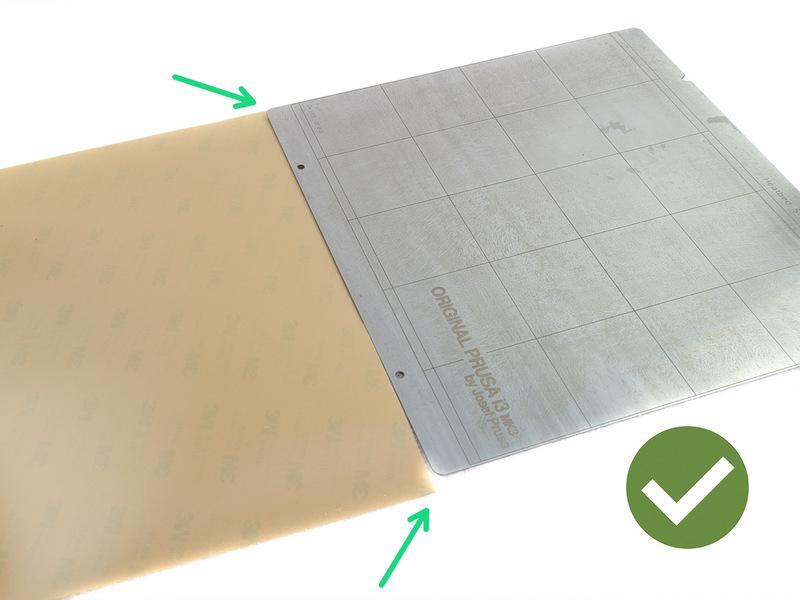

13 Step 14 Příprava PEI fólie VAROVÁNÍ: Přečtěte si nejdříve veškeré instrukce a postupujte opatrně. Jakmile jednou špatně přilepíte PEI fólii, JIŽ NENÍ CESTY ZPĚT!!! PEI fólie není ve formátu ČTVERCE. Porovnejte rozměry s pružinovým plechem a najděte správnou orientaci. Správně natočená PEI fólie musí přesahovat 1-2 mm na každé straně. NEPOKOUŠEJTE se odtrhnout PEI fólii, pokud je již přilepená, byť jen na malé ploše. V daném místě poškodíte vrstvu lepidla! 2018 manual.prusa3d.com/ Page 13 of 17

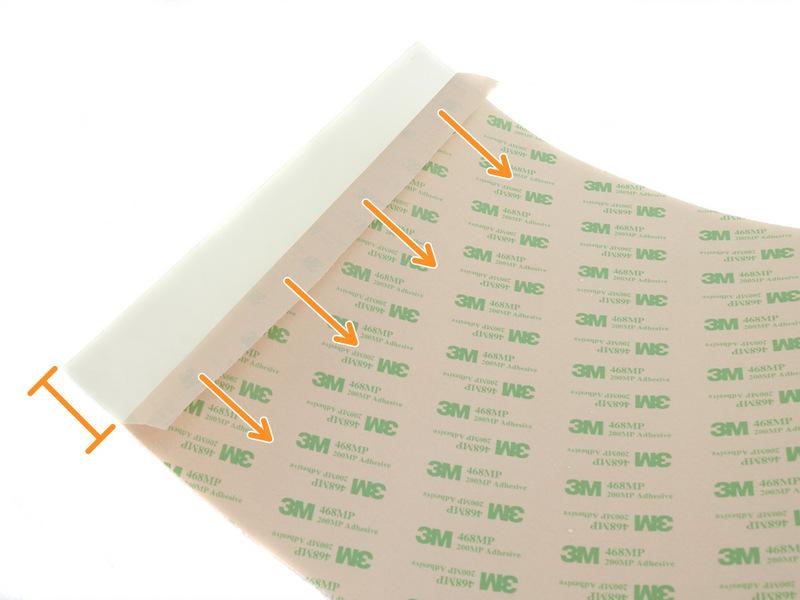

Step 15 Nalepení nové PEI fólie Odtrhněte přibližně 2 cm ochrany lepidla

Dbejte na to, aby byla PEI fólie umístěna jako na obrázku.

do utěrky z mikrovlákna a začněte s přitlačováním PEI fólie na pružinový

14 Step 15 Nalepení nové PEI fólie Odtrhněte přibližně 2 cm ochrany lepidla z KRATŠÍ strany PEI fólie, tak jako na obrázku. Dbejte na to, aby byla PEI fólie umístěna jako na obrázku. Okraje PEI fólie musí být souběžné (rovnoběžné) s okraji pružinového plechu. PEI fólie může lehce přesahovat přes okraje plechu, zastřihneme ji později. Podívejte se zblízka, zdali jsou hrany PEI fólie a plechu souběžné (rovnoběžné). Step 16 Spojení PEI fólie a pružinového plechu Zabalte plastovou škrabku do utěrky z mikrovlákna a začněte s přitlačováním PEI fólie na pružinový plech. Postupujte přilepováním MAXIMÁLNĚ 2-3cm pruhů!!! Při větší šířce pruhů můžete zachytit vzduch mezi fólií a plechem, což způsobí problémy při tisku. Přitlačte fólii na všech místech plechu, tlačte škrabkou ve více směrech, ALE BUĎTE OPATRNÍ při okrajích plechu! Více v dalším kroku manual.prusa3d.com/ Page 14 of 17

Můžete si totiž omylem nadzvednout fólii a vpustit mezi ní a plech vzduch.

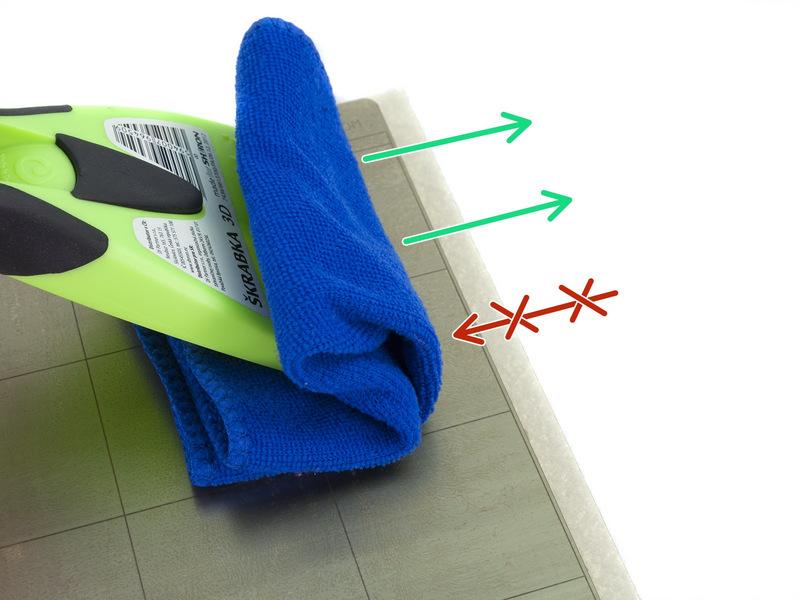

15 Step 17 Uchycení PEI fólie poblíž okrajů BUĎTE OBZVLÁŠŤ OPATRNÍ při okrajích plechu. VŽDY tlačte škrabkou směrem ven z plechu, NIKDY směrem dovnitř. Můžete si totiž omylem nadzvednout fólii a vpustit mezi ní a plech vzduch. Táhněte přes celý povrch a buďte opatrní při okrajích. Až budete mít hotovo, nechte lepidlo pár minut působit. Ze stolu můžete sklidit vše kromě nože, IPA a ubrousku manual.prusa3d.com/ Page 15 of 17

VŽDY řežte směrem k plechu, NIKDY obráceně. Opět můžete omylem přizvednout PEI fólii. Step 19 HOTOVO! Gratulace! Váš tiskový povrch je jak nový!

16 Step 18 Úprava okrajů Přesahy PEI fólie uřízněte ostrým nožem, který jste si připravili. VŽDY řežte ze strany, kde je přilepena PEI fólie. V místě kruhových otvorů není nutné fólii perforovat. Ty byly využity při výrobě pro zavěšení plechu. Při řezání výřezů tvaru "V" buďte opatrní. VŽDY řežte směrem k plechu, NIKDY obráceně. Opět můžete omylem přizvednout PEI fólii. Step 19 HOTOVO! Gratulace! Váš tiskový povrch je jak nový! Umístěte pružinový plech na tiskárnu, očistěte ho IPA a vyzkoušejte jej ;) This document was last generated on :14:56 PM manual.prusa3d.com/ Page 16 of 17

17 2018 manual.prusa3d.com/ Page 17 of 17
