2. Osa Y. 2. Osa Y. Written By: Josef Prusa manual.prusa3d.com Page 1 of 30
|
|
- Vladislav Moravec
- před 5 lety
- Počet zobrazení:
Transkript
1 2. Osa Y Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 30

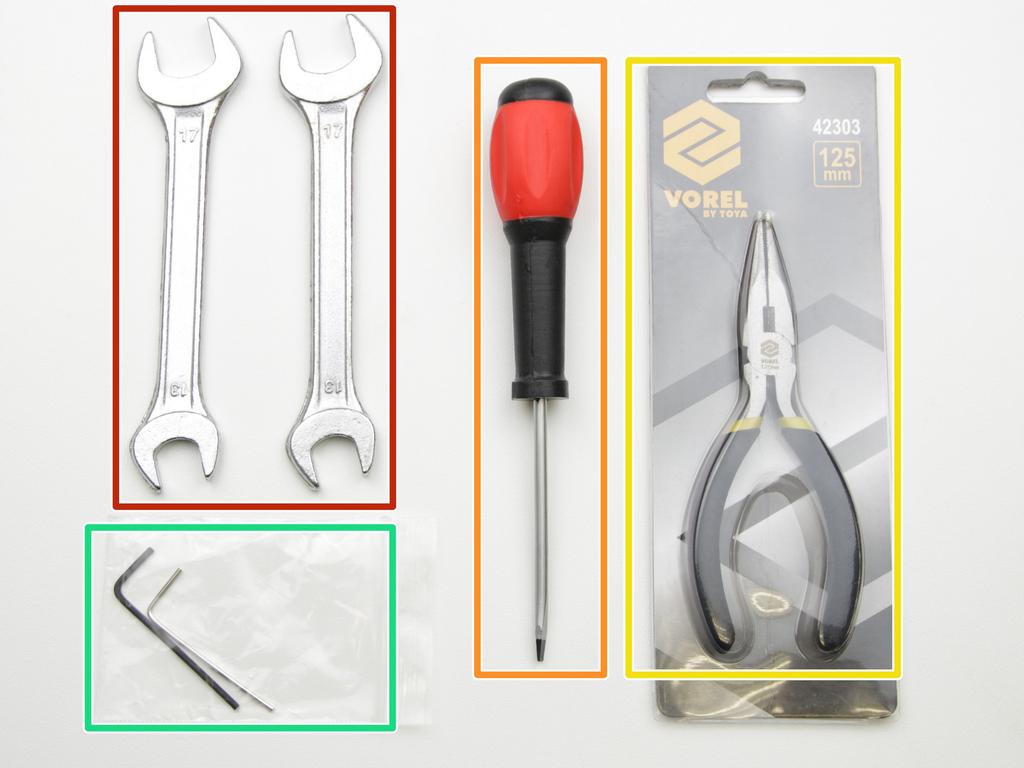

2 Step 1 Potřebné nářadí 13/17mm stranové klíče 3,6mm plochý šroubovák Malé kombinované kleště 2,5 a 1,5mm inbusový klíč Step 2 3D vytištěné díly Y-axis-corners (rohy osy Y) Y-belt-holder (držák řemene osy Y, může vypadat jako na třetím obrázku) Y-motor-holder (držák motoru osy Y, může vypadat jako na druhém obrázku) Y-idler (držák napínací kladky osy Y) PSU-Y-part (úchyt zdroje) 2017 manual.prusa3d.com Page 2 of 30
3 Step 3 Příprava bočních stran osy Y Použijte M10n matky (14 ks), M10w (12 ks) podložky a M10 závitové tyče (2 ks). Našroubujte na tyč matky, podložky, rohy osy Y a úchyt zdroje podle obrázku. Vytvořte 100mm mezeru mezi podložkou za kontramatkami a tištěným dílem. Viz poslední fotografie. 2 matky utáhněte proti sobě (kontramatky). Berte na vědomí, že mezi součástkami není žádná mezera, musí do sebe zapadnout. Pro základní nastavení rozteče součástek Y-corner můžete dočasně nasadit hlazené tyče (viz krok 10, 11) 2017 manual.prusa3d.com Page 3 of 30
4 Step 4 Příprava zadní strany osy Y Použijte M8n matky (8 ks), M8w (8 ks) podložky a M8 závitové tyče (2 ks). Našroubujte matky na tyče s podložkami a držákem motoru podle obrázku. Držák motoru by měl být někde uprostřed na závitové tyči. Na přesné pozici v tuto chvíli nezáleží. Nachystejte si správnou orientaci držáku motoru manual.prusa3d.com Page 4 of 30
5 Step 5 Příprava přední strany osy Y Použijte M8n matky (6 ks), M8w podložky (6 ks) a M8 závitové tyče (2 ks). Našroubujte matky na tyče s podložkami a držákem napínací kladky podle obrázku. Držák napínací kladky by měl být někde uprostřed na závitové tyči. Na přesné pozici v tuto chvíli nezáleží manual.prusa3d.com Page 5 of 30
6 Step 6 Smontování základu osy Y Použijte M8n (8 ks) matky a M8w podložky (8 ks). Přední strana osy Y Zadní strana osy Y Vložte přední a zadní stranu osy Y do boků a uchyťte matkami a podložkami jako na obrázku. Matky zatím neutahujte. Dbejte na správné umístění. Zadní strana osy Y je blíže bočním kontramatkám! Step 7 Příprava na upevnění základu osy Y Prusa i3 rám Základ osy Y 2017 manual.prusa3d.com Page 6 of 30
7 Step 8 Utažení boků základu osy Y Vložte základ osy Y do rámu co nejblíže rohům. Seřiďte a utáhněte matky M8n. Otočte základ osy Y a opakujte předchozí krok. Po nastavení a utažení by měl základ osy Y klást minimální odpor při vkládání do rámu. Utahujte matky M8n s citem, jinak můžete poškodit vytištěné díly. Je velmi důležité, aby základ osy byl perfektně obdélníkového tvaru, všechny tyče byly rovné. Pokud ne, bude nemožné tiskárnu zkalibrovat! 2017 manual.prusa3d.com Page 7 of 30
8 Step 9 VIDEO pro krok 8 Vložte základ osy Y do rámu co nejblíže rohům. Seřiďte a utáhněte matky M8n. Otočte základ osy Y a opakujte seřízení s dotažením. Ujistěte se, že jsou rohy osy Y svislé. Pokud tomu tak není, vložte mezi závitové tyče M8 kus látky a následně klíče. Zatlačte na klíče a tím narovnejte rohy. Video je dostupné pouze v online (digitální) verzi. Step 10 Identifikace délky tyčí V následujících krocích použijte středně dlouhé tyče (330 mm) Nevyhazujte přibalené plastové kroucené bužírky, budete je potřebovat později na uspořádání kabeláže manual.prusa3d.com Page 8 of 30
9 Step 11 Nastavení délky základu osy Y Vložte 8mm hladkou tyč do základu osy Y. Nastavte a utáhněte matky M10n. Po utažení matek by neměla být žádná mezera mezi 8mm tyčí a rohem osy Y. Udržte 100 mm vzdálenost mezi podložkou za kontramatkami a Y-corner. Odstraňte 8mm hlazené tyče. Step 12 VIDEO pro krok 11 Vložte dvě 8mm hladké tyče do základu osy Y. Nastavte a utáhněte matky M10n. Po utažení matek by neměla být žádná mezera mezi 8mm tyčí a rohem osy Y. Udržte 100 mm vzdálenost mezi podložkou za kontramatkami a Y-corner. Odstraňte 8mm hlazené tyče. Video je dostupné pouze v online (digitální) verzi manual.prusa3d.com Page 9 of 30
10 Step 13 Identifikace orientačního bodu Identifikační bod (bude používán v následujících krocích) je vytvořen zahloubením, viz obrázek. Step 14 Správná orientace ložisek Při osazování Y pojezdu ložisky dbejte správné orientace ložisek jako na obrázku. Jedna z řad kuliček musí být v ose s výřezem na ložisko! Tuto orientaci dodržujte pro všechny tři ložiska na Y pojezdu! Orientační bod na Y pojezdu musí být nyní směrem do stolu (není vidět)! 2017 manual.prusa3d.com Page 10 of 30
11 Step 15 Smontování Y pojezdu Před tím než se pustíte do tohoto kroku je třeba zajistit správnou orientaci Y pojezdu. Orientační bod musí být viditelný a ve stejné poloze jako na obrázku (vpravo nahoře, ložiska ze spodní strany, dvě ložiska nahoře). Vložte do Y pojezdu stahovací pásky podle obrázku. Vložte lineární ložiska do výřezů. Na straně s dvěma výřezy osaďte ložiska co nejblíže ke středu (dejte však pozor na to aby byly rovně) manual.prusa3d.com Page 11 of 30
12 Step 16 Utažení stahovacích pásek na Y pojezdu Pro dotažení stahovacích pásek použijte malé kombinované kleště. Dbejte na správnou polohu spojů stahovacích pásek podle obrázku, jinak se nebude Y pojezd pohybovat správně. Ustřihněte přesah stahovací pásky co nejníže, aby nedošlo ke kontaktu s vyhřívanou podložkou (instalována později). Step 17 Sestavení držáku napínací kladky Y řemenu Šroub M3x25 (1 ks) Podložka M3w (2 ks) Napínací kladka s ložiskem 623h (1 ks) Pojistná matka M3nN (1 ks) 2017 manual.prusa3d.com Page 12 of 30
13 Step 18 Utažení držáku napínací kladky Y řemenu Pro utažení držáku napínací kladky Y řemenu použijte kleště a inbus 2,5 mm. Šroub utahujte s citem, maximálně jen půl otáčky než se podložka dostane k vytištěnému dílu. Step 19 Montáž motoru do osy Y Motor osy Y (označen jako Y axis) Šroub M3x10 (2 ks) Za použití inbusu 2,5 mm přišroubujte motor k 3D vytištěnému dílu. Motor utahujte s citem, aby nedošlo k poškození vytištěného dílu manual.prusa3d.com Page 13 of 30
14 Step 20 Montáž Y koncového spínače Šroub M2x12 (2 ks) Y koncový spínač Za použití inbusu 1,5 mm přišroubujte Y koncový spínač k vytištěnému dílu. Dbejte na správnou polohu tlačítka mikrospínače. Na tištěném dílu je označena zářezem. Y koncový spínač utahujte s citem, aby nedošlo k poškození vytištěného dílu. Koncové spínače naleznete v krabici s označením SUP manual.prusa3d.com Page 14 of 30
15 Step 21 Vedení kabelu koncového spínače Veďte kabely koncového spínače spolu s kabely od motoru jako na obrázku Step 22 Přišroubování držáku Y řemene Umístěte držák Y řemene na Y pojezd jako na obrázku. Šroub M3x12 (2 ks) Dbejte správné orientace držáku (otvor pro řemen by měl směřovat na stranu s 1 ložiskem). Y pojezd nemá v otvorech závity pro šrouby. Šrouby zatím jen zatlačte do otvorů manual.prusa3d.com Page 15 of 30
16 Step 23 Vložení tyčí do Y pojezdu Použijte středně dlouhé tyče (330 mm). Vložte 8mm hlazené tyče do lineárních ložisek Y pojezdu. Buďte velmi opatrní! Tyče zasunujte do ložisek rovně, bez použití větší síly a neviklejte s nimi! 2017 manual.prusa3d.com Page 16 of 30

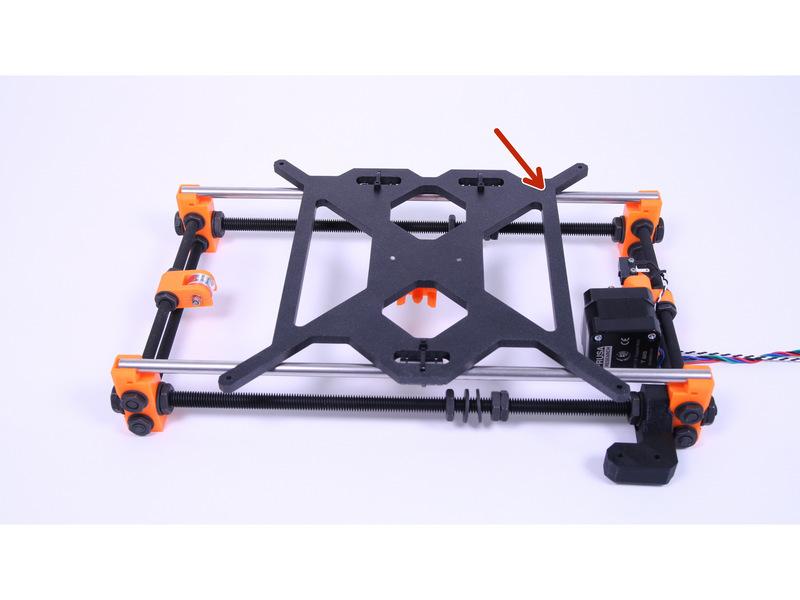

17 Step 24 Kompletace osy Y Vložte nachystaný Y pojezd do Y základu. Dbejte na správnou orientaci dílů (držák Y motoru napravo a strana s 1 ložiskem dole). Ujistěte se že orientační bod Y pojezdu je na stejné pozici jako na obrázku Vložte stahovací pásky do děr v rozích osy Y. Dbejte na správnou orientaci stahovacích pásek (hlavičky orientované ven). Zatlačte hladké tyče (330 mm) nadoraz do plastových dílů. Nepoužívejte nadměrnou sílu manual.prusa3d.com Page 17 of 30
18 Step 25 Utažení stahovacích pásek na ose Y Za použití kleští utáhněte stahovací pásky podle obrázku. Dbejte na správnou polohu spoje stahovacích pásek. Step 26 [VOLITELNÉ] Matky držáku řemene osy Y Pro další kroky je dobré našroubovat matky (ze sáčku 9. SPARE) na šrouby držící držák řemene osy Y. Našroubujte matky na šrouby jako na obrázku. Matky budou odstraněny v kapitole manual.prusa3d.com Page 18 of 30
19 Step 27 Nasazení řemene na osu Y část 1 Tento krok je ilustrativní. Vytištěnou součástku není potřeba odmontovat z Y pojezdu. Vložte Y-GT2 řemen do držáku řemene podle obrázku. Nejprve vsuňte plochou část řemenu do držáku. Ukázkové video zahrnující kroky je přidáno jako krok 35. Step 28 Nasazení řemene na osu Y část 2 Tento krok je ilustrativní. Vytištěnou součástku není potřeba odmontovat z Y pojezdu. Naveďte řemen kolem pinu jako na obrázku. Zatlačte řemen až do konce součástky manual.prusa3d.com Page 19 of 30
20 Step 29 Nasazení řemenice Nasuňte řemenici GT2-16 na motor jako na obrázku. Jeden ze šroubů řemeničky musí být umístěn přímo nad plochou částí hřídele motoru. Motor není nutné odšroubovat z rámu. Řemeničku zatím nedotahujte, k tomu se dostaneme později. Step 30 Vedení řemenu osy Y Protáhněte řemen kolem řemeničky Y motoru a skrz kladku manual.prusa3d.com Page 20 of 30
21 Step 31 Povolení motoru Vyšroubujte M3X10 šroub. Otočte motor, aby se dotýkal země jako na obrázku. Tento krok je ilustrativní, nemusíte řemen sundavat manual.prusa3d.com Page 21 of 30
22 Step 32 Napnutí řemenu osy Y část 1 Za použití malých kombinovaných kleští zasuňte řemen jeho plochou částí do držáku řemene jako na obrázku. Poté naveďte řemen kolem kolem pinu jako na druhém obrázku manual.prusa3d.com Page 22 of 30
23 Step 33 Napnutí řemenu osy Y část 2 Za použití malých kombinovaných kleští zasuňte řemen do držáku. Přebytek řemenu nezastřihávejte, měl by být rovnoměrně rozložen mezi obě strany jako na obrázku. Řemen by neměl v tuto chvíli být napnutý manual.prusa3d.com Page 23 of 30
24 Step 34 Napnutí řemenu Otočte motor zpět. Zašroubujte šroub M3x10 zpět. Pokud musíte vyvinout příliš velkou sílu, otočte motor zpět a opakujte předchozí krok s tím, že povolíte řemen o jeden stupeň. Řemen by měl být opravdu napnutý. Při brnknutí na něj by měl vydat zvuk podobný brnknutí na strunu manual.prusa3d.com Page 24 of 30
25 Step 35 Video pro kroky Vložte Y-GT2 řemen (kratší z dvojice) do držáku řemene podle obrázku. Protáhněte řemen skrz kladku a kolem řemeničky Y motoru. Zasuňte řemen nadoraz do držáku. Řemen by měl v tuto chvíli být napnutý. Proveďte kontrolu napnutí jemným stlačením obou stran řemenu přibližně uprostřed rámu. Video je dostupné pouze v online (digitální) verzi. Video zobrazuje postup nasazení řemene na mírně odlišném modelu tiskárny, nicméně princip a komponenty pro tento krok jsou identické manual.prusa3d.com Page 25 of 30
26 Step 36 Nastavení napínací kladky řemenu osy Y Nastavte napínací kladku řemenu osy Y podle obrázku (napínací kladka řemenu by měla být v přímce s řemenem). Posuňte Y pojezd co neblíže k motoru osy Y. Před dotažením matek zkontrolujte vodorovnou polohu napínací kladky. Matky M8n utahujte s citem, jinak můžete poškodit vytištěný díl. Step 37 Nastavení řemeničky Y motoru Nastavte polohu motoru tak, jak je to ukázáno na obrázku (Řemen musí být v přímce a motor nesmí kolidovat s držákem řemenu). Ujistěte se, že při posunutí Y pojezdu do krajní polohy uslyšíte cvaknutí koncového spínače. Část řemeničky určená pro nasazení řemenu by měla být v přímce s řemenem. Matky M8n utahujte s citem, jinak můžete poškodit vytištěný díl manual.prusa3d.com Page 26 of 30
27 Step 38 Utažení řemeničky Y motoru Utáhněte šrouby v řemeničce inbusovým klíčem 1.5mm. Jeden ze šroubů má být proti rovné plošce na hřídeli. Mezi motorem a řemeničkou nastavte nepatrnou mezeru. Step 39 Organizace kabelů osy Y Přichyťte kabely k závitovým tyčím podle obrázku. Ustřihněte přesahy stahovacích pásek. Stahovací pásky utahujte s citem tak, aby nedošlo k poškození drátků. Dejte pozor, abyste při štípání stahovacích pásek nepoškodili drátky manual.prusa3d.com Page 27 of 30
28 Step 40 Vyrovnání osy Y Položte smontovanou osu Y na rovný povrch. Zkontrolujte, jestli se každý roh dotýká povrchu. Jestliže je nějaký roh ve vzduchu, stlačte lehce osu křížem. Můžete si ověřit rovnost poklepáním na jednotlivé rohy a poslouchat, zda-li nevydávají nějaký hluk. Toto je poslední šance zajistit perfektní kolmé úhly a rovnost Y osy. To vám ušetří spoustu starostí později! Pro kontrolu rovnosti lze použít hliníkový rám, buďte ale opatrní na případné škrábance manual.prusa3d.com Page 28 of 30
29 Step 41 Přilepení plstěných podložek Přilepte plstěné podložky na každý roh osy Y. Plstěné podložky naleznete v boxu SUP. Step 42 Kontrola spínače osy Y Posuňte Y pojezd co neblíže k motoru osy Y. Ujistěte se, že při posunutí Y pojezdu do krajní polohy uslyšíte cvaknutí koncového spínače (viz obrázek). Barevné odstíny jsou mírně přesaturované pro zvýraznění tlačítka koncového spínače manual.prusa3d.com Page 29 of 30
30 Step 43 Znovu zkontrolujte Y pojezd! Věnujte prosím maximální pozornost kontrole správnosti sestavení. Značka na Y pojezdu by měla být vidět (viz obrázek). V opačném případě nebude možné správně osadit nahřívací podložku! Step 44 Hotovo Gratulujeme, máte hotovou osu Y! Pokračujte stavbu kapitolou 3. Osa X This document was last generated on :22:41 PM manual.prusa3d.com Page 30 of 30
