T E CH N I C K Ý P Ř E D P I S

Transkript

1 Stavba: Sanace pzemku 1607/1, Opěrná stěna, ZOO a zámek Zlín - Lešná - Technický psudek ******************************************************************* Investr, Stavebník: Statutární měst Zlín, náměstí Míru 12, Zlín 1 zastupuje: ZOO a zámek Zlín - Lešná, IČ příspěvkvá rganizace Lukvská Zlín 12 - Štípa Míst stavby: Štípa, areál ZOO Zlín-Lešná pzemek parc.č. 1607/1, k.ú. Štípa Stupeň PD: TP - technická pmc - statický psudek pr zadání prací T E CH N I C K Ý P Ř E D P I S Část: Pzemní (stavební) bjekty Sanace svahu - knstrukce pěrné stěny Vypracval: Ing. Zdeněk Havel tel Kntrlval: paní Ing.Bžena Antlákvá Zakázkvé čísl: měsíc/rk Pčet vyhtvení Čísl vyhtvení Archivní čísl: srpen A. Průvdní zpráva Stránka 1

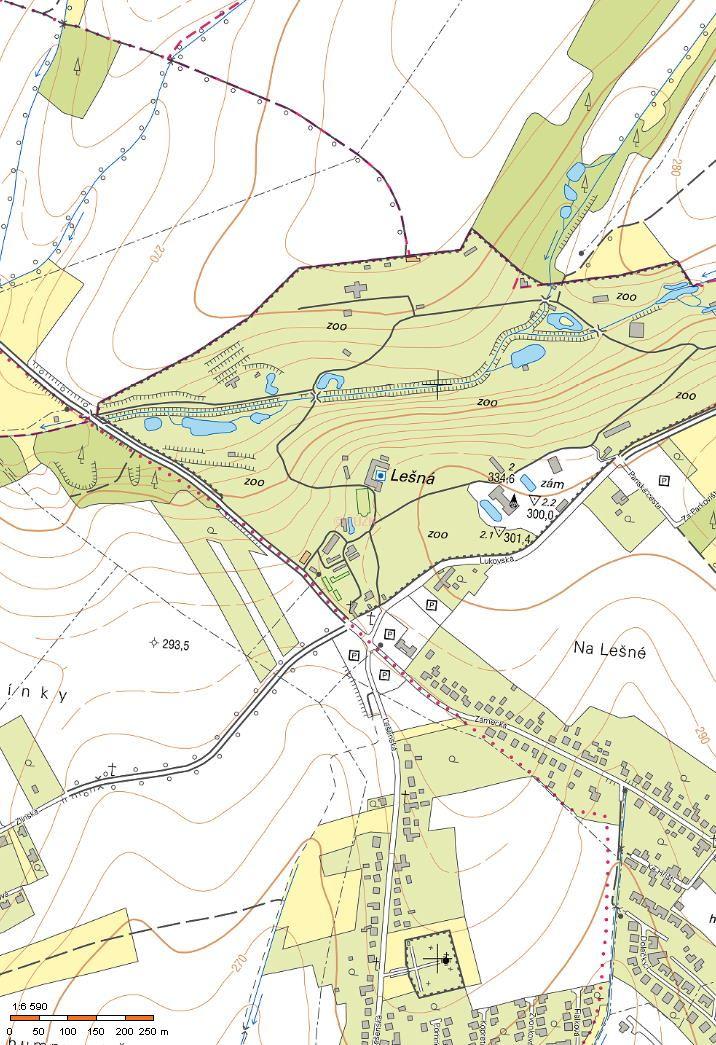

2 OBSAH ODBORNÉHO POSUDKU ******************************************** Technická zpráva str.: 2-7 Přílhy zprávy: Průvdní zpráva C1 Situace širších vztahů 1A4 C2 Situace zákres stěny 1A4 D1 Rzpčet Sanace - Larsenvá stěna 3A4 D 201 Štětvnicvá stěna 8A4 A. ÚVODNÍ ÚDAJE 1. Identifikační údaje žadateli a zpracvateli dkumentace, značení stavby a pzemku Identifikace stavby: Název akce : SANACE POZEMKU 1607/1, kat.ú. Štípa, OPĚRNÁ STĚNA ZOO a zámek Zlín - Lešná Investr, Stavebník: Statutární měst Zlín, náměstí Míru 12, Zlín 1 zastupuje: ZOO a zámek Zlín - Lešná, IČ příspěvkvá rganizace Lukvská Zlín 12 Stupeň dkumentace: Charakter stavby: Zhtvitel: Míst stavby: psudek pr zabezpečení stavby - chrana svahu stavební úpravy - zabezpečvací práce dle výběrvéh a pptávkvéh řízení ZOO Lešná, areál zlgické zahrady pzemek p.č. 1607/1, 1607/4, katastrální území Štípa Odpvědný prjektant: havelengineering,ing. Zdeněk Havel, IČ Prstřední 3449 CZ Zlín ČKAIT PS, mailt:havel@havelengineering.cm, tel: A. Průvdní zpráva Stránka 2

3 B. PRŮVODNÍ ZPRÁVA 1) Charakteristika území a stavebníh pzemku 1.a) plha v bci - zastavěná část - nezastavěná část bce Předkládaný rzsah zabezpečení svahu se nachází v nezastavěné části bce Štípa, místní část ZOO a zámek Zlín - Lešná, nedalek Zlína jedná se pzemek s parcelním číslem 1607/1. Přehled výchzích pdkladů: Výchzím pdkladem pr zpracvání dkumentace k sanaci se stal: - prhlídka místa stavby a prhlídka vlastníh bjektu - situace kmunikace a inženýrských sítí - plhpisné a výškpisné prvěření pzemku převzat z půvdních pdkladů - inženýrsk-gelgické psuzení pzemků klí stavby převzatu z databáze ČR - pdklady z KM a KN Předkládané sanační práce plně respektují stav pzemku a nemění způsb užívání 1.b) mžnst napjení stavby na veřejnu dpravní a technicku infrastrukturu Předkládaný rzsah sanačních prací - zabezpečení svahu plně respektuje stávající stav napjení pzemku na veřejnu kmunikaci v areálu zlgické zahrady a t přímým příjezdem d místní části bce Štípa. Stavba, t je sanační práce, nemá pžadavky na změnu dpravní či technické infrastruktury, platí: napjení na veřejnu kmunikaci napjení zůstává nezměněné napjení na kanalizaci napjení na veřejnu kanalizaci není dtčen napjení plynu zůstává nezměněn napjení na vdvd zůstává nezměněn napjení TV, internet zůstává nezměněn napjení elektrinstalace zůstává nezměněn 1.c) druhy a parcelní čísla dtčených pzemků pdle katastru nemvitstí Míst stavby Míst stavby: Zlín - štípa Parcela č.: 1607/1 Katastrální území: Štípa Druh pzemku: statní plcha a zeleň Typ stavby: není Způsb využití: statní plcha Vlastnická práva: statutární měst Zlín Dtčené pzemky p.č. k.ú. druh pzemku způsb využití výměra m /1 Štípa statní plcha zeleň Vlastnická práva k pzemkům: 1607/1 Statutární měst Zlín A. Průvdní zpráva Stránka 3

4 Rzsah sanvanéh pzemku není, p dknčení zabezpečvacích prací, navýšen ani nijak dtčen a zůstává ve stávající výměře. Pr nástup na stavbu a pr příjezd stavební techniky je mžné využít stávající kmunikace vedenu z bce Štípa a ve vlastním areálu zlgické zahrady. Veškeré zařízení staveniště na zajištění sanačních prací se dehrává na pzemku stavebníka, t je p.č.1607/1 - zapůjčeném ddavateli stavby d stavebníka a vlastníka pzemku. 1.d) přístup na stavební pzemek p dbu výstavby, ppřípadě přístupvé trasy Přístup na stavební pzemek pr prvedení sanačních - zabezpečvacích prací je přím z ulice vedené d bce Štípa d areálu a v areálu ZOO Zlín - Lešná a není nutné budvat jiný nezávislý sjezd či příjezd. Stávající stav je vyhvující. Tent pzemek s veřejnu kmunikací a s veřejným chdníkem je ve vlastnictví stavebníka, právě v místě prti sanvanému svahu. 1.e) zajištění vdy a energií p dbu výstavby Předkládaný rzsah sanačních - zabezpečvacích prací uvažuje s pskytnutím zdrje elektr i vdy přím ze zdrjů majitele pzemku, a t za úhradu. Měření sptřeby musí vyknávat zhtvitel stavby. Vzájemné vyrvnání nákladů za energii není sučástí dkumentace, ale smluvníh vztahu 2) Základní charakteristika stavby a jejíh užívání Předmětem předkládanéh technickéh psudku a tím i účelem stavby je vypracvání dkumentace pr prvedení sanačních a nedkladných zabezpečvacích prací na pzemku stavebníka a t návazně na zjištění skutečnsti, že dchází k vypadávání a sesypávání či sesuvání svahu a hrzí zřícení vzrstlých strmů na vnitr-areálvé chdníky pr pěší- návštěvníky zlgické zahrady, zřícení na ubikaci a vliéru piček ktuli i na příjezdvu areálvu kmunikaci pdél výběhu pr papušky a ktuly - tat kmunikace je veřejná a nelze zastavit prvz na tét kmunikaci - pblíž umístěné vliéry a expzice by byly bez jakéhkliv napjení. Tyt zabezpečvací práce jsu vedené ve smyslu ustanvení Stavebníh zákna 183/2006 Sb., a t ustanveních v , kdy stavebník je veden snahu zabránit vzniku následných škd na vlastním či na susedním majetku, a rvněž snahu eliminvat mžné hržení zdraví a živta sb i zvířat, které se mhu phybvat p susední veřejné kmunikaci či cestě. Zdůvdnění navržených zabezpečvacích prací je v rzsahu: zajištění dtku dešťvé vdy - pstupná a déle trvající stékání dešťvé vdy má značně negativní a erzivní dpady na stav svahu, který je již dnes značně náchylný na sesuv a s tím spjený pád strmů na veřejnu kmunikaci či na veřejné cesty pr návštěvníky. Odvedení vd a zabránění pkračvání krze svahu je mžné nedkladným prvedením pěrné stěny u vrchlu svahu, t je nad dstatečnu výšku paty svahu a se sklnem nadzemní části ke svahu. zajištění svahu - při ddalvání sanace stávajícíh svahu a již existujících sesuvů nelze zabránit hržení sb i zvířat phybujících se na veřejné kmunikaci a v prstru zlgické zahrady, včetně hržení živta. Je nutné nedkladné či až kamžité zahájení prací na pěrné stěně, která zabrání dalším škdám a chrání živt i zdraví pracvníků a sb i zvířat. Odklad a případné následné náhrady škd za léčení či za pškzený majetek bude muset nést majitel pzemku. A. Průvdní zpráva Stránka 4

5 strmy při sesuvu padnu na veřejnu kmunikaci Rzsah navržených zabezpečvacích prací je autrem psudku předlžen v rzsahu: zajištění svahu - štětvnice prvedení pdélnéh výkpu ve svahu pr zalžení paty štětvnic zaražení štětvnic d skalnatéh pdlží s hlubku 1,1x výšky nad terénem prvedení zařezání hlavy štětvnic d přímé rviny - může být ve sklnu dle terénu prvedení pěrné stěny svislé s uknčením T prfilem dlžení skutečnéh prvedení prací, včetně statickéh psuzení zajištění dtku dešťvé vdy - prvedení hlavy pěrné stěny se sklnem p spádu terénu (platí u betnů) prvedení plžlábku nad stěnu a jeh vyspádvání směrem p spádu napjení plžlábku na veřejnu kmunikaci 2.a) účel užívání bjektu Účel užívání pzemku se sanačními pracemi nemění A. Průvdní zpráva Stránka 5

6 2.b) trvalá neb dčasná stavba Jedná se prvedení zabezpečvacích prací na části pzemku p.č. 1607/1, a s hledem na chranu zdraví a živta sb a zvířat dpručuji tt nebezpeční následně prhlásit za stavbu trvalu Každpádně autr psudku předepisuje kamžité zahájení bezdkladných sanačních a zabezpečvacích prací - jakákliv prdleva může hrzit živt nezávislých sb!!!!!. 2.d) etapizace výstavby Prvedení zabezpečvacích prací na sanaci svahu nelze rzdělit na etapy. Autr psudku předepisuje kamžité bezdkladné zahájení předepsaných sanačních a zabezpečvacích prací - jakákliv prdleva může hrzit živt nezávislých sb!!!!!. 3.h) předpkládaná lhůta výstavby Pžadvaný termín zahájení sanačních prací je v 03/2015 a předpkládaný termín dknčení stavby musí být c nejdříve, představa je v hrizntu 1 měsíce, tedy v 04/2015. Plánvaný pstup je: - zahájení sanačních prací 08/ dknčení sanačních prací 09/ vypracvání dkumentace 09/ hlášení užívání 10/ ddatečné hlášení 10/2017 Závěr Zpracvaný technický a dbrný psudek je svým charakterem věření schpnsti stávající stability stávajícíh svahu v areálu ZOO Zlín ve smyslu psuzení únsnsti a schpnsti zvládnut pravy či sanace svahu p degradaci klimatickými vlivy, cž umžní další užívání klníh pzemku p řadu následujících let. Na základě tht psuzení lze prhlásit: - stávající knstrukce svahu musí být pravené v hrizntu průběžnéh rku, t je d zimníh bdbí 2017/18 - nekvalitní a pškzená strmy a dřeviny musí být sneseny v plném rzsahu, nedkladně - sanace-zpevnění svahu musí být prvedena c nejrychleji - z hlediska času jsu vhdné celvé štětvnice V případě jakýchkliv nejasnstí či výskytu nebvyklých závad na svahu či naklnění strmů i na průvlacích, slupech, stěnách, základech a trámech klních staveb je nutné ihned zastavit práce na pravě a pzvat dpvědnéh statika a prjektanta na stavbu. Jedná se především: - Nečekaný průhyb, psun neb phyb strpní i stěnvé knstrukce susedních bjektů - Výskyt jakýkliv knstrukčních nedstatků, které nedpvídají běžným zvyklstem - Psun či prsednutí neb vypadnutí základů a zeminy v pdlží - Psun či naklnění strmů a dřevin prti svahu Při prvádění stavebních a mntážních prací na sanaci svahu je nutné ddržvat zásady bezpečnsti a chrany zdraví a živta pracvníků zhtvitele a sb phybujících se na staveništi. Pdmínka statika jakákliv závada na základu, stěně i svahu z phledu bu stran pěrné stěny musí být knzultvána se statikem, včetně následnéh prvěření nsnsti.. Na závěr předkládanéh zpracvanéh technickéh nálezu a dbrnéh psudku je nutné dpvědět na mžnst sanace svahu ve smyslu zachvání funkčnsti klníh terénu i klním staveb. A. Průvdní zpráva Stránka 6

7 Na základě prvedenéh průzkumu a knzultace s dbrníky a p prvnání s nrmami, předpisy a dkumenty bjektu, je mžné stanvit pstupy v suladu s nutnými náklady: Varianta - štětvnicvá stěna - připravené a zemní práce - vytyčvací práce - nastražení délka štětvnic - zaberanění štětvnic délka 6 m a 4 m, střídavě 1+2 ks - zařezání štětvnic d hrizntální rviny - dprava a přistavění techniky - terénní úpravy pdél stěny - úklid a prava příjezdvých tras - zařízení staveniště - prjektvé a inženýrské činnsti CELKEM štětvnicvá stěna CELKEM včetně DPH Pr zajištění prjektvé a inženýrské práce je předlžený přehled dílčích činnstí: prvedení detailníh průzkumu knstrukce, včetně vyhdncení statický výpčet - psudek sanace svahu v suladu s EC prjektvá dkumentace pr hlášení vyřízení stavebníh pvlení či hlášení stavební a autrský dzr v průběhu realizace převzetí prvedených prací, vyhtvení dkladů CELKEM Inženýrská činnst Zlín Vypracval: Ing. Zdeněk Havel, IČ Prstřední 3449, Zlín, tel , mailt: havel@havelengineering.cm AUTORSKÁ PRÁVA VYHRAZENA Všechny texty, brázky, grafika a další materiály v tét dkumentaci jsu předmětem autrskéh práva a dalších práv intelektuálníh vlastnictví Ing. Zdeňka Havla. Tat dkumentace nesmí být reprdukvána, distribuvána, mdifikvána neb přepsílána bez výslvnéh písemnéh svlení Ing. Zdeňka Havla. A. Průvdní zpráva Stránka 7

8

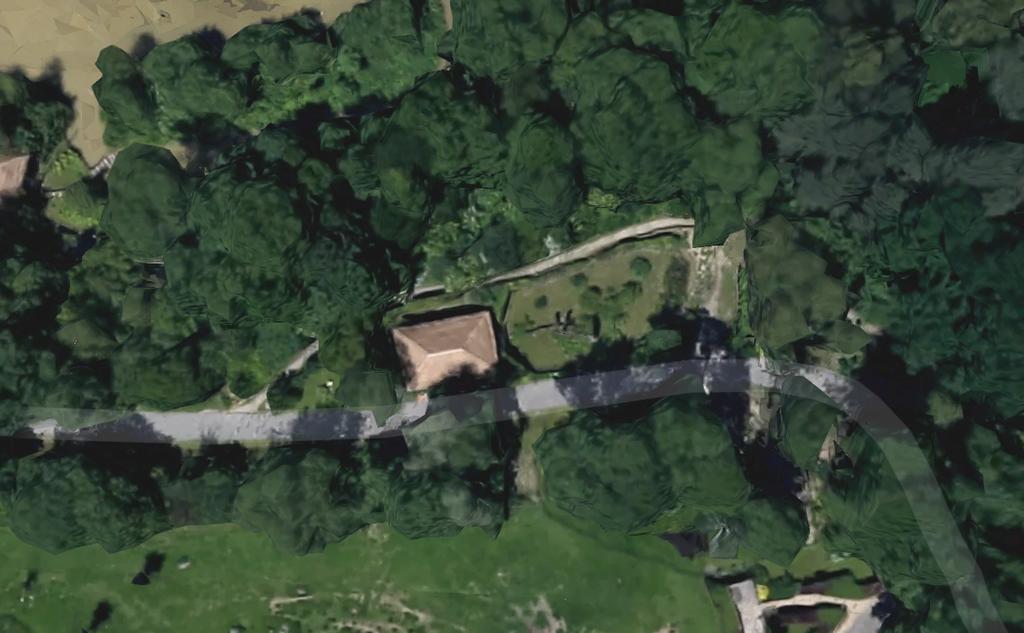

9 ZOO a zámek Zlín-Lešná sanace svahu pěrná stěna

10 VÝKAZ VÝMĚR - POLOŽKOVÝ ROZPOČET Rzpčet 0 Štětvnicvá stěna zabezpečení JKSO Objekt Název bjektu SKP SO 01.1 Opěrná stěna - štětvnice cel Měrná jedntka Stavba Název stavby Pčet jedntek /06 Sanace pzemku 1607/1, ZOO a zámek Zlín Náklady na m.j. 0 Prjektant Typ rzpčtu Zpracvatel prjektu Objednatel Ddavatel Zakázkvé čísl 2017/080 Rzpčtval Zdeněk Havel Pčet listů Základní rzpčtvé náklady 0 ZOO a zámek Zlín- Lešná ROZPOČTOVÉ NÁKLADY Ostatní rzpčtvé náklady HSV celkem 0 Ztížené výrbní pdmínky 0 Z PSV celkem 0 Obrvá přirážka 0 R M práce celkem 0 Přesun stavebních kapacit 0 N M ddávky celkem 0 Mimstaveništní dprava 0 ZRN celkem 0 Zařízení staveniště 0 Prvz investra - gedetická činnst, 3.600,- 0 HZS 0 Kmpletační činnst (IČD)-AD+TD dzr 5.200,- 0 ZRN+HZS 0 Ostatní náklady neuvedené 0 ZRN+st.náklady+HZS 0 Ostatní náklady celkem 0 Vypracval Za zhtvitele Za bjednatele Jmén : Zdeněk Havel Jmén : Jmén : Datum : Datum : Datum : Pdpis : Pdpis: Pdpis: Základ pr DPH 21,0 % DPH 21,0 % Základ pr DPH 0,0 % DPH 0,0 % CENA ZA OBJEKT CELKEM 0 Kč 0 Kč 0 Kč 0 Kč 0 Kč Strana 1

11 Stavba : Objekt : 2017/06 Sanace pzemku 1607/1, ZOO a zámek Zlín Rzpčet : SO 01.1 Opěrná stěna - štětvnice cel Štětvnicvá stěna zabezpečení VÝKAZ VÝMĚR - REKAPITULACE STAVEBNÍCH DÍLŮ Stavební díl HSV PSV Ddávka Mntáž HZS 1 Zemní práce Základy a zvláštní zakládání Staveništní přesun hmt CELKEM OBJEKT VEDLEJŠÍ ROZPOČTOVÉ NÁKLADY Název VRN Kč % Základna Kč Ztížené výrbní pdmínky 0 0,0 0 0 Obrvá přirážka 0 0,0 0 0 Přesun stavebních kapacit 0 0,0 0 0 Mimstaveništní dprava 0 0,0 0 0 Zařízení staveniště 0 1,5 0 0 Prvz investra - gedetická činnst, 3.600,- 0 0,0 0 0 Kmpletační činnst (IČD)-AD+TD dzr 5.200,- 0 0,0 0 0 Statický psudek a dkumentace DSP, DPS 0 4,8 0 0 CELKEM VRN 0 Strana 1

12 Výkaz výměr - Plžkvý rzpčet Stavba : Objekt : 2017/06 Sanace pzemku 1607/1, ZOO a zámek Zlín Rzpčet: SO 01.1 Opěrná stěna - štětvnice cel Štětvnicvá stěna zabezpečení P.č. Čísl plžky Název plžky MJ mnžství cena / MJ celkem (Kč) Díl: 1 Zemní práce R00 Zásyp jam, rýh, šachet se zhutněním m3 20,40 34*2*0,3 20, R00 Úprava pláně v zářezech v hr. 1-4, se zhutněním m2 102,00 34*3 102, Vlastní Pkácení strmu v klizi se stěnu vč. dstranění pařezu, dvzu, skládky kus 10,00 10 Celkem za 1 Zemní práce Díl: 2 Základy a zvláštní zakládání Stěny beraněné z celvých štětvnic - nastražení d 10 m 32,5*4,0*0,5 32,50*5,5*0, Stěny beraněné z celvých štětvnic - zaberanění d 4 m 32,5*4,0*0,5 10,00 m2 154,38 65,00 89,38 m2 154,38 65,00 32,50*5,5*0,5 89, Ocelvé štětvnice - řezání příčné na skládce ks 55,00 32,5/0,60 55, Ocelvé štětvnice - řezání tvrů na skládce ks 55,00 32,5/0,60 55, Štětvnice celvé - délka stěny 32,5 m kg ,00 32,50*5,0*112*0,4+32,5*4,0*80*0, , Ocelvé štětvnice - zařezání hrizntální, délka 32,5 m m 32,50 32,50 32, Vlastní Štětvnice - přistavení techniky, napjení na energie ks 1,00 3,50*32,5*2 1, Vlastní Prstupy základy pr vedení vč. následnéh utěsnění + chráničky kus 0,60 3 ks*0,20 0,60 Celkem za 2 Základy a zvláštní zakládání Díl: 99 Staveništní přesun hmt T00 Přesun hmt pr mnlit.stěny betnvané na místě t 13,52 Celkem za 99 Staveništní přesun hmt Strana 1

13 ±0,000 = 264,000 m B.p.v. m n.m. Vypracval Kntrlval HIP Daniel Hráček Ing. Zdeněk Havel Ing. Zdeněk Havel HAVELENGINEERING Stavebník: ZOO A ZÁMEK ZÍN- LEŠNÁ Frmát: A2 Míst stavby: ZLÍN Datum: 06/2017 Název stavby: Stavební bjekt: STAVEBNĚ - KONSTRUKČNÍ ČÁST Obsah: SANACE POZEMKU P.Č.1607/1 ZOO A ZÁMEK ZLÍN LEŠNÁ ŠTĚTOVNICOVÁ STĚNA Účel dkumentace: Měřítk: 1:100 DPS+DZS Čísl bjektu: S0 01 Čísl výkresu: D2.01
