1 Ing. Aleš Jiráska Poradenství v oboru technická akustika IČO: Hluková studie aktualizovaná studie pro 4 VTE Enercon E82 E2 Objednatel: VTE Větrný vrch s.r.o. VTE Bratrská s.r.o. Žižkova Litvínov Posuzovaný objekt: Větrné elektrárny Listopad Ing. Aleš Jiráska

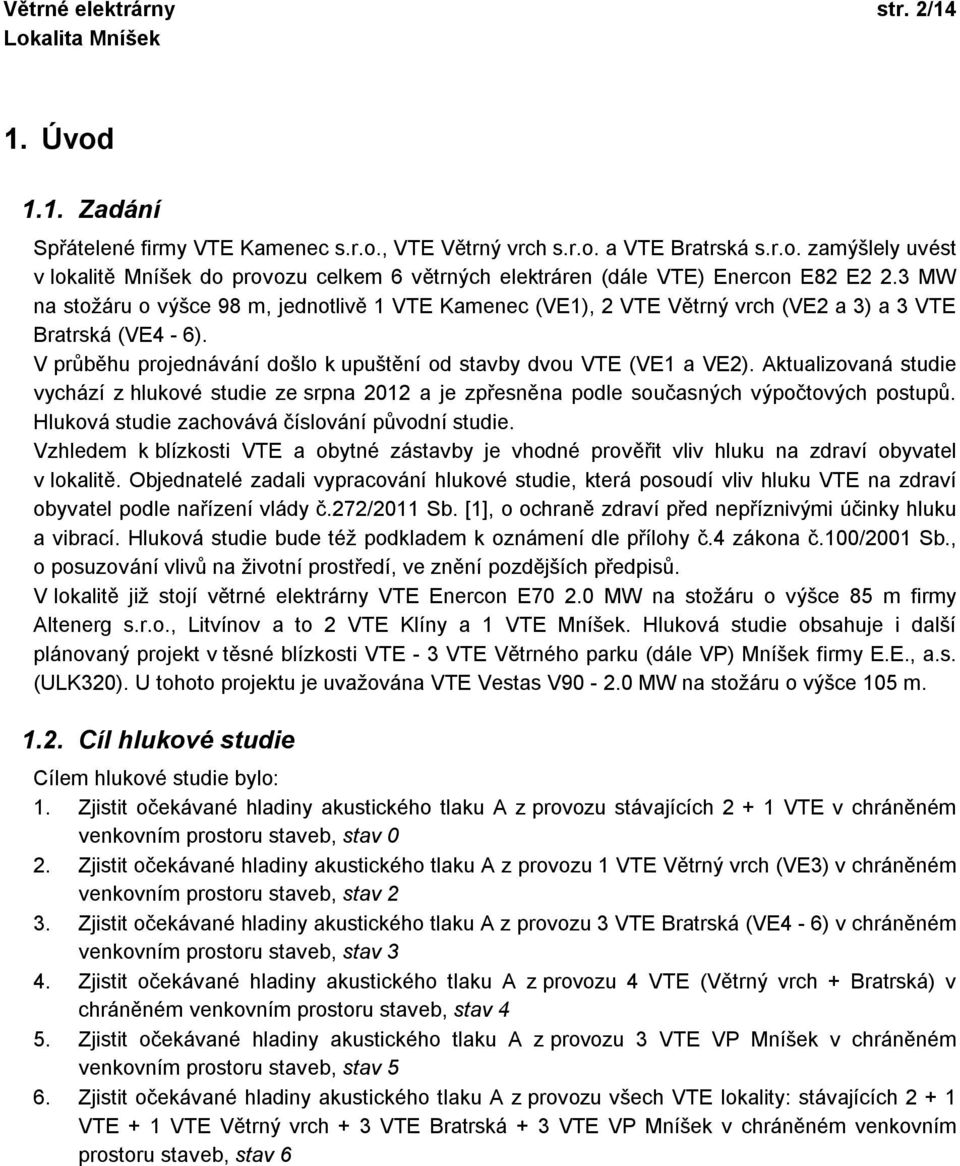

2 Větrné elektrárny str. 2/14 1. Úvod 1.1. Zadání Spřátelené firmy VTE Kamenec s.r.o., VTE Větrný vrch s.r.o. a VTE Bratrská s.r.o. zamýšlely uvést v lokalitě Mníšek do provozu celkem 6 větrných elektráren (dále VTE) Enercon E82 E2 2.3 MW na stožáru o výšce 98 m, jednotlivě 1 VTE Kamenec (VE1), 2 VTE Větrný vrch (VE2 a 3) a 3 VTE Bratrská (VE4-6). V průběhu projednávání došlo k upuštění od stavby dvou VTE (VE1 a VE2). Aktualizovaná studie vychází z hlukové studie ze srpna 2012 a je zpřesněna podle současných výpočtových postupů. Hluková studie zachovává číslování původní studie. Vzhledem k blízkosti VTE a obytné zástavby je vhodné prověřit vliv hluku na zdraví obyvatel v lokalitě. Objednatelé zadali vypracování hlukové studie, která posoudí vliv hluku VTE na zdraví obyvatel podle nařízení vlády č.272/2011 Sb. [1], o ochraně zdraví před nepříznivými účinky hluku a vibrací. Hluková studie bude též podkladem k oznámení dle přílohy č.4 zákona č.100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů. V lokalitě již stojí větrné elektrárny VTE Enercon E MW na stožáru o výšce 85 m firmy Altenerg s.r.o., Litvínov a to 2 VTE Klíny a 1 VTE Mníšek. Hluková studie obsahuje i další plánovaný projekt v těsné blízkosti VTE - 3 VTE Větrného parku (dále VP) Mníšek firmy E.E., a.s. (ULK320). U tohoto projektu je uvažována VTE Vestas V MW na stožáru o výšce 105 m Cíl hlukové studie Cílem hlukové studie bylo: 1. Zjistit očekávané hladiny akustického tlaku A z provozu stávajících VTE v chráněném venkovním prostoru staveb, stav 0 2. Zjistit očekávané hladiny akustického tlaku A z provozu 1 VTE Větrný vrch (VE3) v chráněném venkovním prostoru staveb, stav 2 3. Zjistit očekávané hladiny akustického tlaku A z provozu 3 VTE Bratrská (VE4-6) v chráněném venkovním prostoru staveb, stav 3 4. Zjistit očekávané hladiny akustického tlaku A z provozu 4 VTE (Větrný vrch + Bratrská) v chráněném venkovním prostoru staveb, stav 4 5. Zjistit očekávané hladiny akustického tlaku A z provozu 3 VTE VP Mníšek v chráněném venkovním prostoru staveb, stav 5 6. Zjistit očekávané hladiny akustického tlaku A z provozu všech VTE lokality: stávajících VTE + 1 VTE Větrný vrch + 3 VTE Bratrská + 3 VTE VP Mníšek v chráněném venkovním prostoru staveb, stav 6

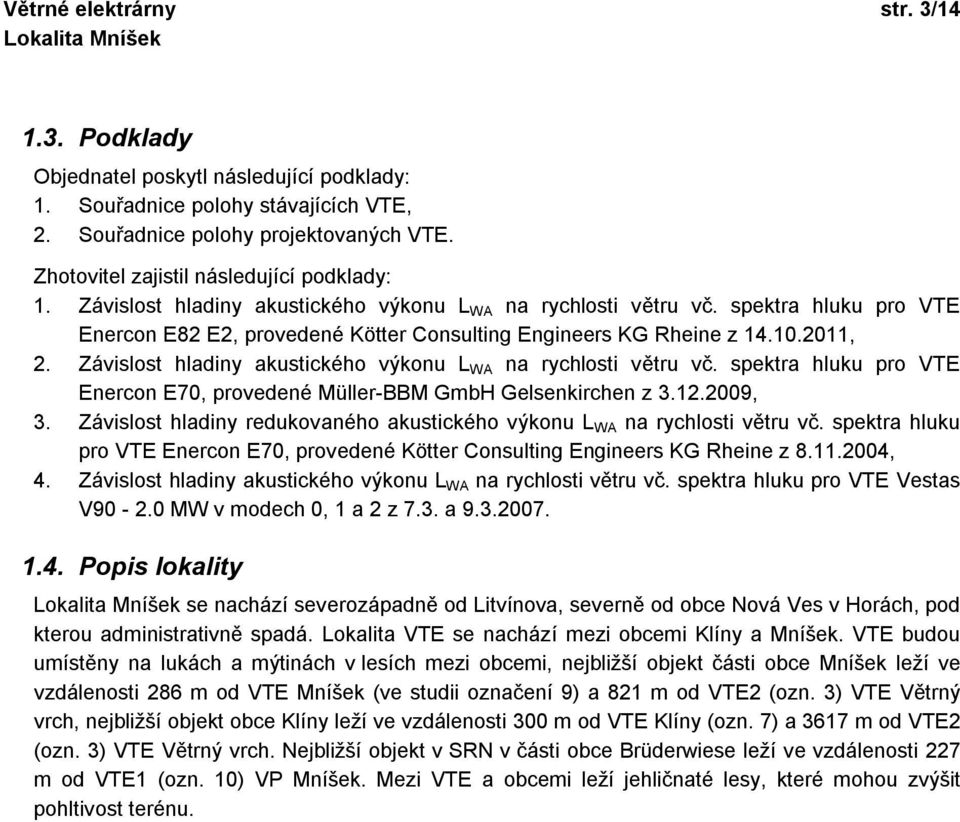

3 Větrné elektrárny str. 3/ Podklady Objednatel poskytl následující podklady: 1. Souřadnice polohy stávajících VTE, 2. Souřadnice polohy projektovaných VTE. Zhotovitel zajistil následující podklady: 1. Závislost hladiny akustického výkonu L WA na rychlosti větru vč. spektra hluku pro VTE Enercon E82 E2, provedené Kötter Consulting Engineers KG Rheine z , 2. Závislost hladiny akustického výkonu L WA na rychlosti větru vč. spektra hluku pro VTE Enercon E70, provedené Müller-BBM GmbH Gelsenkirchen z , 3. Závislost hladiny redukovaného akustického výkonu L WA na rychlosti větru vč. spektra hluku pro VTE Enercon E70, provedené Kötter Consulting Engineers KG Rheine z , 4. Závislost hladiny akustického výkonu L WA na rychlosti větru vč. spektra hluku pro VTE Vestas V MW v modech 0, 1 a 2 z 7.3. a Popis lokality se nachází severozápadně od Litvínova, severně od obce Nová Ves v Horách, pod kterou administrativně spadá. Lokalita VTE se nachází mezi obcemi Klíny a Mníšek. VTE budou umístěny na lukách a mýtinách v lesích mezi obcemi, nejbližší objekt části obce Mníšek leží ve vzdálenosti 286 m od VTE Mníšek (ve studii označení 9) a 821 m od VTE2 (ozn. 3) VTE Větrný vrch, nejbližší objekt obce Klíny leží ve vzdálenosti 300 m od VTE Klíny (ozn. 7) a 3617 m od VTE2 (ozn. 3) VTE Větrný vrch. Nejbližší objekt v SRN v části obce Brüderwiese leží ve vzdálenosti 227 m od VTE1 (ozn. 10) VP Mníšek. Mezi VTE a obcemi leží jehličnaté lesy, které mohou zvýšit pohltivost terénu.

4 Větrné elektrárny str. 4/14 2. Hygienické limity hluku Hygienické limity hluku jsou dány nařízením vlády č.272/2011 Sb. [1], o ochraně zdraví před nepříznivými účinky hluku a vibrací: Pro hluk ze silniční dopravy jsou stanoveny následovně: Použije-li se korekce pro starou hlukovou zátěž z pozemních komunikací, v chráněném venkovním prostoru staveb: L Aeq,16h = 70 db pro denní dobu ( hod.) L Aeq,8h = 60 db pro noční dobu ( hod.) Nepoužije-li se korekce pro starou hlukovou zátěž z pozemních komunikací, v chráněném venkovním prostoru staveb pro hluk v okolí hlavních pozemních komunikací, kde hluk z dopravy na těchto komunikacích je převažující: L Aeq,16h = 60 db pro denní dobu ( hod.) L Aeq,8h = 50 db pro noční dobu ( hod.) V chráněném venkovním prostoru staveb pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací: L Aeq,16h = 55 db pro denní dobu ( hod.), L Aeq,8h = 45 db pro noční dobu ( hod.). Pro hluk ze stacionárních zdrojů (VE) v chráněném venkovním prostoru staveb: L Aeq,8h = 50 db pro denní dobu ( hod.) L Aeq,1h = 40 db pro noční dobu ( hod.) Stanovení hygienického limitu hluku je v kompetenci místně příslušného orgánu ochrany veřejného zdraví. Hygienické limity hluku v SRN jsou dány TA Lärm vom 26. August 1998 (GMBl S. 503) [2], pro území vesnic (Dorfgebiet): L r (L Aeq,16h ) = 60 db pro denní dobu ( hod.) L r (L Aeq,1h ) = 45 db pro noční dobu ( hod.) Hodnotící hladina (Beurteilungspegel) L r se stanoví z ekvivalentní hladiny akustického tlaku (Mittelungspegel) L Aeq pomocí korekcí na tónovost, informativnost, impulsnost a čas posouzení. Protože jsou tyto korekce v daném případě nulové, jsou veličiny shodné pro hodnocení v ČR i SRN. Dále je uváděna pouze ekvivalentní hladina akustického tlaku L Aeq,T platná v ČR. Stanovení hygienického limitu hluku je v kompetenci místně příslušného orgánu ochrany veřejného zdraví. Nejistota výpočtu: Očekávaná hodnota nejistoty měření hladiny akustického výkonu VTE U = 0.9 db. Očekávaná hodnota nejistoty výpočtu hladin akustického tlaku ε = 2.0 db. Při výpočtu je uvažován odrazivý terén a kulová charakteristika vyzařování VTE. Vypočtené hodnoty jsou tedy horními odhady hodnot skutečných.

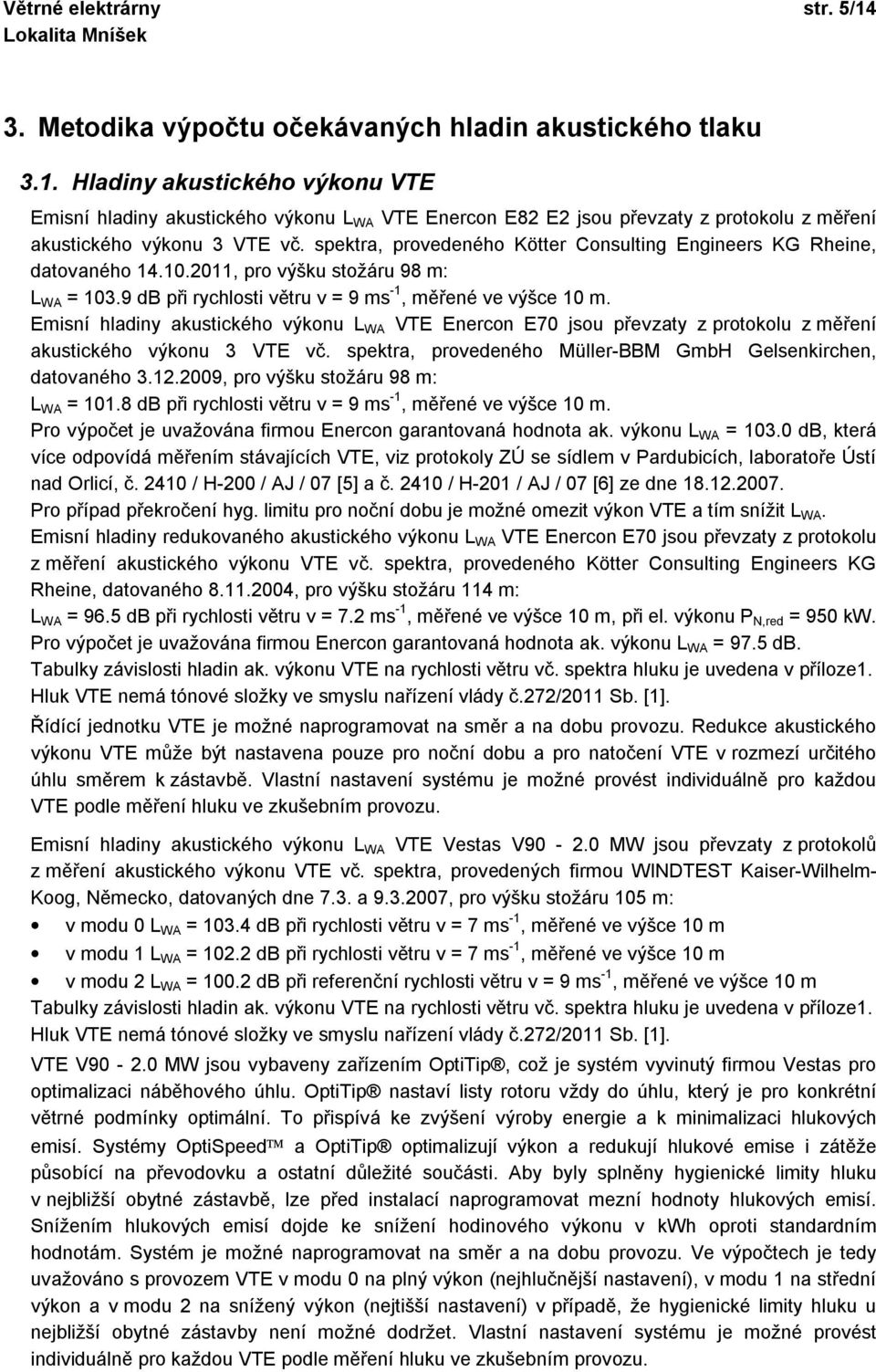

5 Větrné elektrárny str. 5/14 3. Metodika výpočtu očekávaných hladin akustického tlaku 3.1. Hladiny akustického výkonu VTE Emisní hladiny akustického výkonu L WA VTE Enercon E82 E2 jsou převzaty z protokolu z měření akustického výkonu 3 VTE vč. spektra, provedeného Kötter Consulting Engineers KG Rheine, datovaného , pro výšku stožáru 98 m: L WA = db při rychlosti větru v = 9 ms -1, měřené ve výšce 10 m. Emisní hladiny akustického výkonu L WA VTE Enercon E70 jsou převzaty z protokolu z měření akustického výkonu 3 VTE vč. spektra, provedeného Müller-BBM GmbH Gelsenkirchen, datovaného , pro výšku stožáru 98 m: L WA = db při rychlosti větru v = 9 ms -1, měřené ve výšce 10 m. Pro výpočet je uvažována firmou Enercon garantovaná hodnota ak. výkonu L WA = db, která více odpovídá měřením stávajících VTE, viz protokoly ZÚ se sídlem v Pardubicích, laboratoře Ústí nad Orlicí, č / H-200 / AJ / 07 [5] a č / H-201 / AJ / 07 [6] ze dne Pro případ překročení hyg. limitu pro noční dobu je možné omezit výkon VTE a tím snížit L WA. Emisní hladiny redukovaného akustického výkonu L WA VTE Enercon E70 jsou převzaty z protokolu z měření akustického výkonu VTE vč. spektra, provedeného Kötter Consulting Engineers KG Rheine, datovaného , pro výšku stožáru 114 m: L WA = 96.5 db při rychlosti větru v = 7.2 ms -1, měřené ve výšce 10 m, při el. výkonu P N,red = 950 kw. Pro výpočet je uvažována firmou Enercon garantovaná hodnota ak. výkonu L WA = 97.5 db. Tabulky závislosti hladin ak. výkonu VTE na rychlosti větru vč. spektra hluku je uvedena v příloze1. Hluk VTE nemá tónové složky ve smyslu nařízení vlády č.272/2011 Sb. [1]. Řídící jednotku VTE je možné naprogramovat na směr a na dobu provozu. Redukce akustického výkonu VTE může být nastavena pouze pro noční dobu a pro natočení VTE v rozmezí určitého úhlu směrem k zástavbě. Vlastní nastavení systému je možné provést individuálně pro každou VTE podle měření hluku ve zkušebním provozu. Emisní hladiny akustického výkonu L WA VTE Vestas V MW jsou převzaty z protokolů z měření akustického výkonu VTE vč. spektra, provedených firmou WINDTEST Kaiser-Wilhelm- Koog, Německo, datovaných dne 7.3. a , pro výšku stožáru 105 m: v modu 0 L WA = db při rychlosti větru v = 7 ms -1, měřené ve výšce 10 m v modu 1 L WA = db při rychlosti větru v = 7 ms -1, měřené ve výšce 10 m v modu 2 L WA = db při referenční rychlosti větru v = 9 ms -1, měřené ve výšce 10 m Tabulky závislosti hladin ak. výkonu VTE na rychlosti větru vč. spektra hluku je uvedena v příloze1. Hluk VTE nemá tónové složky ve smyslu nařízení vlády č.272/2011 Sb. [1]. VTE V MW jsou vybaveny zařízením OptiTip, což je systém vyvinutý firmou Vestas pro optimalizaci náběhového úhlu. OptiTip nastaví listy rotoru vždy do úhlu, který je pro konkrétní větrné podmínky optimální. To přispívá ke zvýšení výroby energie a k minimalizaci hlukových emisí. Systémy OptiSpeed a OptiTip optimalizují výkon a redukují hlukové emise i zátěže působící na převodovku a ostatní důležité součásti. Aby byly splněny hygienické limity hluku v nejbližší obytné zástavbě, lze před instalací naprogramovat mezní hodnoty hlukových emisí. Snížením hlukových emisí dojde ke snížení hodinového výkonu v kwh oproti standardním hodnotám. Systém je možné naprogramovat na směr a na dobu provozu. Ve výpočtech je tedy uvažováno s provozem VTE v modu 0 na plný výkon (nejhlučnější nastavení), v modu 1 na střední výkon a v modu 2 na snížený výkon (nejtišší nastavení) v případě, že hygienické limity hluku u nejbližší obytné zástavby není možné dodržet. Vlastní nastavení systému je možné provést individuálně pro každou VTE podle měření hluku ve zkušebním provozu.

6 Větrné elektrárny str. 6/14 Tabulka souřadnic VTE: VTE Ozn. Model S-JTSK X Y VTE Kamenec 1 1 Enercon E MW zrušena VTE Větrný vrch 1 2 Enercon E MW zrušena 2 3 Enercon E MW VTE Bratrská 1 4 Enercon E MW Enercon E MW Enercon E MW VTE Klíny 1 7 Enercon E MW Enercon E MW VTE Mníšek 1 9 Enercon E MW ULK320 VP Mníšek 1 10 Vestas V MW Vestas V MW Vestas V MW Data o dopravě Ve výpočtu je uvažován vliv komunikací II/271 Mníšek - Litvínov ve sčítacích profilech , a , III/2543 Mníšek - Janov ve sčítacím profilu a III/2546 Mníšek - Nová Ves v Horách ve sčítacím profilu Počty vozidel za 24 hodin jsou převzaty z výsledků sčítání dopravy, provedeného ŘSD na dálniční a silniční síti v roce Počty vozidel na nesčítaných komunikacích III. třídy jsou odhadnuty z komunikací III. třídy v okolí. Počty vozidel v denní a noční době jsou vypočteny dle novely metodiky pro výpočet hluku silniční dopravy 2004 [4] výpočtovým softwarem. Počty vozidel zadávané do modelu jsou přehledně uvedeny v tabulce: 24h ŘSD h ŘSD 2010 komunikace sčítací profil Os T II/ II/ II/ III/ III/ Výpočty jsou provedeny pro intenzitu dopravy v roce 2014 výpočtovým softwarem.

7 Větrné elektrárny str. 7/ Provedení výpočtu Výpočet je proveden výpočtovým programem Hluk profi10. V této studii jsou uvedeny pouze číselné a grafické výstupy, zadávané objekty a zdrojová data jsou uloženy u zpracovatele studie. Data jsou zadávána do výkresu v měřítku 1: Model pracuje s výškovou geometrií terénu. Výpočtový program zohledňuje pohlcování zvuku v atmosféře, ke kterému dochází zejména při větších vzdálenostech, výpočtem dle ČSN ISO pro teplotu 10 C a relativní vlhkost 70% v třetinooktávových pásmech pro spektrum dané VTE. Povrch terénu je modelován alternativně jako pohltivý (letní období), resp. odrazivý (zimní období). Histogram směrů a rychlostí větru není ve výpočtu uvažován, je tedy počítán nejhorší možný stav, kdy VTE má kulovou charakteristiku vyzařování, tzn. že všechny VTE jsou současně natočeny směrem k výpočtovému bodu. Vypočtené hodnoty jsou tedy horními odhady hodnot skutečných Výpočtové body Ve výpočtu jsou zohledněny nejbližší stavby pro bydlení dle výkresu a obhlídky lokality. Seznam výpočtových bodů (VB) a objektů je uveden v následující tabulce: Výpočtový bod Obec čp./č.ev. Objekt Exponovaná fasáda 1 Mníšek 72 stavba pro rod. rekreaci JV 2 Mníšek 72 stavba pro rod. rekreaci SV 3 Mníšek 72 stavba pro rod. rekreaci JZ 4 Mníšek 78 stavba pro rod. rekreaci JV 5 Mníšek 78 stavba pro rod. rekreaci SV 6 Mníšek 78 stavba pro rod. rekreaci JZ 7 Mníšek 77 stavba pro rod. rekreaci JV 8 Mníšek 77 stavba pro rod. rekreaci SV 9 Mníšek 77 stavba pro rod. rekreaci JZ 10 Mníšek 132 stavba pro rod. rekreaci JV 11 Mníšek 132 stavba pro rod. rekreaci SV 12 Mníšek 132 stavba pro rod. rekreaci JZ 13 Mníšek 139 stavba pro rod. rekreaci JV 14 Mníšek 139 stavba pro rod. rekreaci SV 15 Mníšek 139 stavba pro rod. rekreaci JZ 16 Mníšek 72 stavba pro rod. rekreaci JV 17 Mníšek 72 stavba pro rod. rekreaci SV 18 Mníšek 72 stavba pro rod. rekreaci JZ 19 Mníšek 114 rodinný dům JZ 20 Mníšek 114 rodinný dům JV 21 Mníšek 231 rodinný dům JZ 22 Mníšek 231 rodinný dům JV 23 Mníšek 11 rodinný dům JZ 24 Mníšek 11 rodinný dům JV 25 Mníšek 117 stavba pro rod. rekreaci JV 26 Mníšek 117 stavba pro rod. rekreaci SV 27 Mníšek 79 stavba pro rod. rekreaci J 28 Mníšek 81 stavba pro rod. rekreaci J 29 Mníšek 73 stavba pro rod. rekreaci JZ 30 Mníšek 73 stavba pro rod. rekreaci JV 31 Mníšek 73 stavba pro rod. rekreaci SV

8 Větrné elektrárny str. 8/14 Výpočtový bod Obec čp./č.ev. Objekt Exponovaná fasáda 32 Klíny 62 rodinný dům JZ 33 Klíny 62 rodinný dům JV 34 Klíny 40 rodinný dům JZ 35 Klíny 40 rodinný dům JV 36 Klíny 37 objekt k bydlení JZ 37 Klíny 197 stavba pro rod. rekreaci JZ 38 Klíny 177 stavba pro rod. rekreaci Z 39 Klíny 177 stavba pro rod. rekreaci J 40 Klíny 176 stavba pro rod. rekreaci Z 41 Klíny 176 stavba pro rod. rekreaci J 42 Klíny 175 stavba pro rod. rekreaci J 43 Klíny 32 objekt k bydlení Z 44 Klíny 32 objekt k bydlení J 45 Klíny 31 rodinný dům JZ 46 Klíny 30 rodinný dům Z 47 Klíny 30 rodinný dům J 48 Klíny 29 objekt k bydlení JZ 49 Klíny 60 objekt k bydlení JZ 50 Klíny 200 stavba pro rod. rekreaci JZ 51 Klíny 45 rodinný dům JZ 52 Klíny 95 rodinný dům JZ 53 Klíny 222 stavba pro rod. rekreaci JZ 54 Klíny 94 rodinný dům JZ 55 Klíny 93 rodinný dům JZ 56 Klíny 92 rodinný dům JZ 57 Klíny 89 rodinný dům JZ 58 Deutscheinsiedel JZ 59 Brüderwiese SV JV 60 Brüderwiese SV JV 61 Brüderwiese SV JV 62 Brüderwiese JZ JV JV - jihovýchod, SV - severovýchod, JZ - jihozápad, J - jih, Z - západ Pozn.: Výpočtové body 1-18, 25-31, 37-42, 50 a 53 jsou stavbami pro rodinnou rekreaci, které jsou chráněny v noční době hyg. limitem 50 db a nejsou v hodnocení noční doby uvažovány. Čísla popisná staveb v SRN se nepodařilo zjistit, jsou uvažovány objekty nejblíže VTE, více objektů v obci je rozlišeno světovou stranou vůči obci.

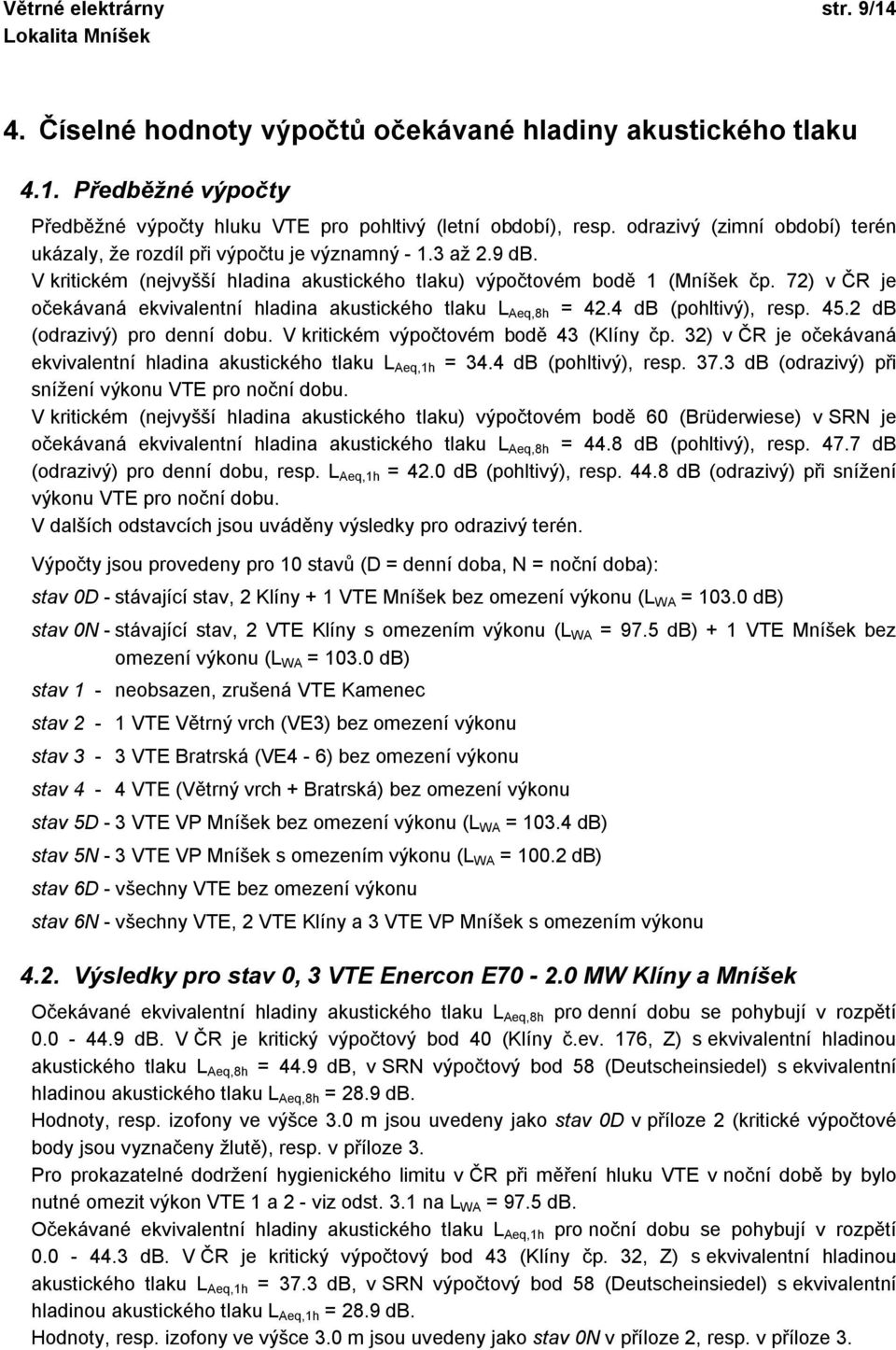

9 Větrné elektrárny str. 9/14 4. Číselné hodnoty výpočtů očekávané hladiny akustického tlaku 4.1. Předběžné výpočty Předběžné výpočty hluku VTE pro pohltivý (letní období), resp. odrazivý (zimní období) terén ukázaly, že rozdíl při výpočtu je významný až 2.9 db. V kritickém (nejvyšší hladina akustického tlaku) výpočtovém bodě 1 (Mníšek čp. 72) v ČR je očekávaná ekvivalentní hladina akustického tlaku L Aeq,8h = 42.4 db (pohltivý), resp db (odrazivý) pro denní dobu. V kritickém výpočtovém bodě 43 (Klíny čp. 32) v ČR je očekávaná ekvivalentní hladina akustického tlaku L Aeq,1h = 34.4 db (pohltivý), resp db (odrazivý) při snížení výkonu VTE pro noční dobu. V kritickém (nejvyšší hladina akustického tlaku) výpočtovém bodě 60 (Brüderwiese) v SRN je očekávaná ekvivalentní hladina akustického tlaku L Aeq,8h = 44.8 db (pohltivý), resp db (odrazivý) pro denní dobu, resp. L Aeq,1h = 42.0 db (pohltivý), resp db (odrazivý) při snížení výkonu VTE pro noční dobu. V dalších odstavcích jsou uváděny výsledky pro odrazivý terén. Výpočty jsou provedeny pro 10 stavů (D = denní doba, N = noční doba): stav 0D - stávající stav, 2 Klíny + 1 VTE Mníšek bez omezení výkonu (L WA = db) stav 0N - stávající stav, 2 VTE Klíny s omezením výkonu (L WA = 97.5 db) + 1 VTE Mníšek bez omezení výkonu (L WA = db) stav 1 - neobsazen, zrušená VTE Kamenec stav 2-1 VTE Větrný vrch (VE3) bez omezení výkonu stav 3-3 VTE Bratrská (VE4-6) bez omezení výkonu stav 4-4 VTE (Větrný vrch + Bratrská) bez omezení výkonu stav 5D - 3 VTE VP Mníšek bez omezení výkonu (L WA = db) stav 5N - 3 VTE VP Mníšek s omezením výkonu (L WA = db) stav 6D - všechny VTE bez omezení výkonu stav 6N - všechny VTE, 2 VTE Klíny a 3 VTE VP Mníšek s omezením výkonu 4.2. Výsledky pro stav 0, 3 VTE Enercon E MW Klíny a Mníšek Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro denní dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 40 (Klíny č.ev. 176, Z) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 44.9 db, v SRN výpočtový bod 58 (Deutscheinsiedel) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 28.9 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 0D v příloze 2 (kritické výpočtové body jsou vyznačeny žlutě), resp. v příloze 3. Pro prokazatelné dodržení hygienického limitu v ČR při měření hluku VTE v noční době by bylo nutné omezit výkon VTE 1 a 2 - viz odst. 3.1 na L WA = 97.5 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,1h pro noční dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 43 (Klíny čp. 32, Z) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 37.3 db, v SRN výpočtový bod 58 (Deutscheinsiedel) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 28.9 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 0N v příloze 2, resp. v příloze 3.

10 Větrné elektrárny str. 10/ Výsledky pro stav 2, 2 VTE Enercon E MW Větrný vrch (VE3) Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro denní dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 1 (Mníšek čp. 72, JV) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 35.5 db, v SRN výpočtový bod 58 (Deutscheinsiedel) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 27.8 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,1h pro noční dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 20 (Mníšek čp. 114, JV) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 28.8 db, v SRN výpočtový bod 58 (Deutscheinsiedel) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 27.8 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 2 v příloze 2, resp. v příloze Výsledky pro stav 3, 3 VTE Enercon E MW Bratrská (VE4-6) Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro denní dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 1 (Mníšek čp. 72, JV) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 34.3 db, v SRN výpočtový bod 60 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 29.1 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,1h pro noční dobu se pohybují v rozpětí db. V ČR jsou kritické výpočtové body (Mníšek čp. 114 a 231) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 26.4 db, v SRN výpočtový bod 60 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 29.1 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 3 v příloze 2, resp. v příloze Výsledky pro stav 4, VTE Enercon E MW Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro denní dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 1 (Mníšek čp. 72, JV) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 37.9 db, v SRN výpočtový bod 61 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 31.0 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,1h pro noční dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 20 (Mníšek čp. 114, JV) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 30.8 db, v SRN výpočtový bod 61 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 31.0 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 4 v příloze 2, resp. v příloze Výsledky pro stav 5, 3 VTE VP Mníšek Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro denní dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 23 (Mníšek čp. 11, JZ) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 37.1 db, v SRN výpočtový bod 60 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 47.6 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 5D v příloze 2, resp. v příloze 3. Pro prokazatelné dodržení hygienického limitu v SRN při měření hluku VTE v noční době by bylo nutné omezit výkon všech VTE - viz odst. 3.1 na mod 2. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,1h pro noční dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 23 (Mníšek čp. 11, JZ) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 34.2 db, v SRN výpočtový bod 60 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 44.6 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 5N v příloze 2, resp. v příloze 3.

11 Větrné elektrárny str. 11/ Výsledky pro stav 6, všechny VTE Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro denní dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 1 (Mníšek čp. 72, JV) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 45.2 db, v SRN výpočtový bod 60 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,8h = 47.7 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 6D v příloze 2, resp. v příloze 3. Pro prokazatelné dodržení hygienického limitu v ČR při měření hluku VTE v noční době by bylo nutné omezit výkon VTE Klíny 1 a 2 - viz odst. 3.1 na L WA = 97.5 db. Pro prokazatelné dodržení hygienického limitu v SRN při měření hluku VTE v noční době by bylo nutné omezit výkon všech VTE VP Mníšek - viz odst. 3.1 na mod 2. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,1h pro noční dobu se pohybují v rozpětí db. V ČR je kritický výpočtový bod 43 (Klíny čp. 32, Z) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 37.3 db, v SRN výpočtový bod 60 (Brüderwiese) s ekvivalentní hladinou akustického tlaku L Aeq,1h = 44.8 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 6N v příloze 2, resp. v příloze Výsledky pro hluk z dopravy Výsledky se liší v závislosti na blízkosti komunikace. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,16h pro denní dobu se pohybují v rozpětí db, kritický je výpočtový bod 44 (Klíny čp. 32, J) L Aeq,16h = 51.9 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro noční dobu se pohybují v rozpětí db, kritický je výpočtový bod 44 L Aeq,8h = 41.7 db. Hodnoty jsou uvedeny v příloze 2, izofony v příloze Souhrnné výsledky Očekávané ekvivalentní hladiny akustického tlaku L Aeq,16h pro denní dobu se pohybují v rozpětí db, kritický je výpočtový bod 44 (Klíny čp. 32, J) L Aeq,16h = 52.3 db. Očekávané ekvivalentní hladiny akustického tlaku L Aeq,8h pro noční dobu se pohybují v rozpětí db, kritický je výpočtový bod 44 L Aeq,8h = 43.0 db. Hodnoty jsou uvedeny v příloze 2, izofony v příloze 3.

12 Větrné elektrárny str. 12/ Závěr Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,T ve výpočtových bodech reprezentujících nejbližší obytnou zástavbu nepřekračují hygienické limity hluku stacionárních zdrojů v chráněném venkovním prostoru staveb pro denní i noční dobu za těchto minimálních předpokladů: 4 VTE Enercon E MW Větrný vrch + Bratrská: pro denní i noční dobu bez omezení výkonu VTE (103.9 db) - stav 4, 3 VTE Vestas V MW VP Mníšek (ULK320): pro denní dobu bez omezení výkonu VTE (103.4 db), pro noční dobu s omezením výkonu všech VTE (100.2 db) - stav 5. Nutnost omezení výkonu VTE Klíny v noční době lze posoudit na základě výsledků zkušebního měření hluku po instalaci VTE: Výsledné hodnoty L Aeq,8h = 43.4 ± 1.3 db ve výpočtovém bodě 40, resp. L Aeq,1h = 40.9 ± 1.3 db ve výpočtovém bodě 43 při uvažování referenčního indexu povrchu země G = 0.2, v případě lesních porostů pohltivého terénu s indexem povrchu země G = 1.0 a rychlosti větru 10 ms -1 v 10 m výšky nad terénem (viz protokol ZÚ se sídlem v Pardubicích, laboratoře Ústí nad Orlicí, č / H-200 / AJ / 07 [5]) prokazatelně nepřekračují hygienické limity hluku v chráněném venkovním prostoru staveb pro denní i noční dobu. Hluk ostatních VTE v lokalitě Klíny je zanedbatelný. VTE tedy lze provozovat v souladu s [1] bez omezení výkonu.

13 Větrné elektrárny str. 13/14 5. Hlukové pozadí v dané lokalitě Hluk VTE stoupá se zvyšující se rychlostí větru. Protože při vyšších rychlostech větru již hladina hluku VTE zaniká v hluku pozadí (tzv. sekundární emise - šum stromů, bouchání nebo hvízdání částí staveb), je vhodné změřit hluk pozadí v dané lokalitě před instalací VTE a hodnotu porovnat s očekávanými hladinami akustického tlaku A L Aeq,T. Podmínkou pro tento postup je předpoklad, že hluk VTE neobsahuje tónovou složku, která by mohla být slyšitelná i v případě, kdy L Aeq,T pozadí je vyšší než L Aeq,T VTE. Měření hlukového pozadí byla provedena na loukách u výpočtového bodu 1 (Mníšek čp. 72, JV = MM6 v protokolu [6]) a 40 (Klíny č.ev. 176, Z = MM3 v protokolu [5]), pokud možno mimo vliv lesního porostu při západním větru. Měření byla prováděna dle metodiky měření hluku VTE ČSN EN [3]. V minutových intervalech byly současně měřeny hladiny akustického tlaku A L Aeq,T a rychlost větru. Z datových dvojic byla lineární regresí získána závislost hluku pozadí na rychlosti větru, ze které byla vypočtena ekvivalentní hladina akustického tlaku A L Aeq,T hluku pozadí pro referenční rychlost větru v = 10 ms -1, resp. 8 ms -1. Hodnoty hluku pozadí pro referenční rychlost větru v = 10, resp. 8 ms -1 : výpočtový bod 1: L Aeq,T = 58.5 db, místo u RD, není možné vyloučit šum stromů, viz stanovisko [6], výpočtový bod 40: L Aeq,T = 24.9 db, viz protokol [5], Při vyšší rychlosti může dojít ke zvýšení hluku pozadí vlivem šumu jehličnatých stromů u některých objektů v obcích. Upozornění: Uvedené hodnoty je třeba interpretovat s jistou opatrností, neboť hluk pozadí se může u jednotlivých chráněných objektů lišit.

14 Větrné elektrárny str. 14/14 6. Závěr 1. Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,T ve výpočtových bodech reprezentujících nejbližší obytnou zástavbu nepřekračují hygienické limity hluku stacionárních zdrojů v chráněném venkovním prostoru staveb pro denní i noční dobu za předpokladů uvedených v odst Výpočtové hodnoty platí pro vstupní hodnoty akustického výkonu VTE, uvedené v odst. 3.1, stejně jako předpoklady, uvedené v odst VTE Enercon E MW Větrný vrch + Bratrská neovlivňují hlukovou situaci v SRN, není tedy třeba provádět posouzení EIA pro SRN. Hlukovou situaci v SRN ovlivňují pouze 3 VTE VP Mníšek, při realizaci VP je vhodné posoudit hluk VTE v noční době. 4. K přesnému zjištění ekvivalentní hladiny akustického tlaku A L Aeq,T je možné provést zkušební měření hluku po instalaci VTE v Mníšku u čp. 72, resp. vypočítat z měření v referenčním místě u VTE. Vzhledem k velké vzdálenosti od VTE a většímu příspěvku VTE Mníšek firmy Altenerg s.r.o., Litvínov by bylo nutné výsledné hodnoty vypočítat z měření v referenčních místech u VTE, příp. v dalších místech měření směrem k zástavbě. Vzhledem k nízkým výpočtovým hodnotám, rozptýlenému rozmístění VTE, lesnímu porostu a převaze staveb pro rodinnou rekreaci v Mníšku by byl přínos tohoto měření minimální. 7. Literatura [1] Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací [2] TA Lärm vom 26. August 1998 (GMBl S. 503) [3] ČSN EN [4] Novela metodiky pro výpočet hluku silniční dopravy. Planeta č.2 / 2005 [5] Protokol měření hluku č / H-200 / AJ / 07, Zdravotní ústav se sídlem v Pardubicích, ze dne [6] Protokol měření hluku č / H-201 / AJ / 07, Zdravotní ústav se sídlem v Pardubicích, ze dne

15 Větrné elektrárny Příloha 1 Emisní hladiny akustického výkonu VTE Enercon E82 E2 2.3 MW

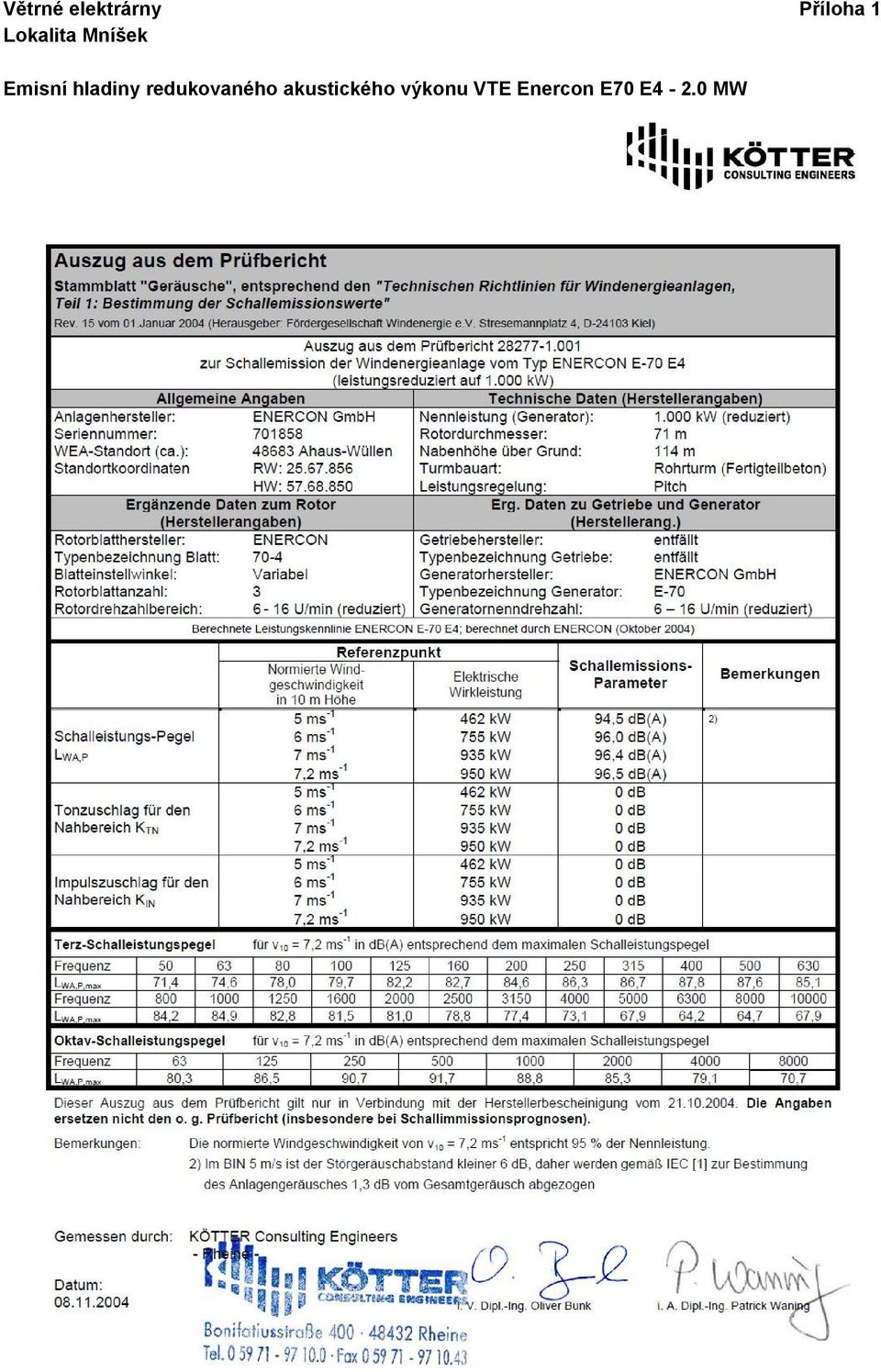

16 Větrné elektrárny Příloha 1 Emisní hladiny akustického výkonu VTE Enercon E70 E4-2.0 MW
