SEL-2240 Axion. Zákaznické dny Harrachov 2013 Igor Botlík

Transkript

1 SEL-2240 Axion Zákaznické dny Harrachov 2013 Igor Botlík Copyright SEL 2011

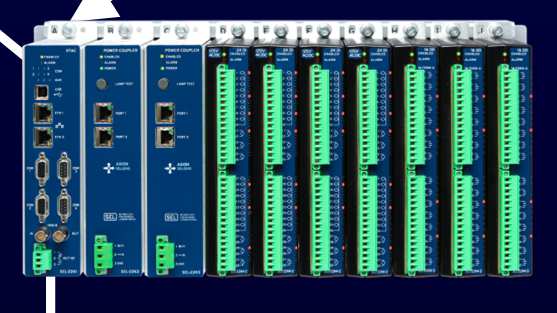

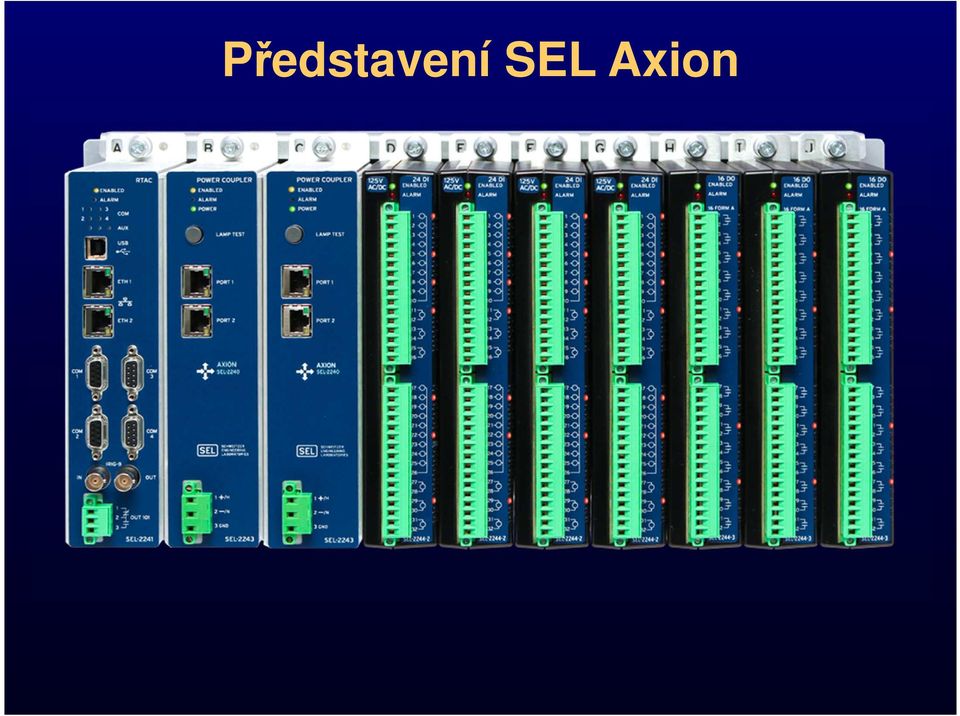

2 Představení SEL Axion

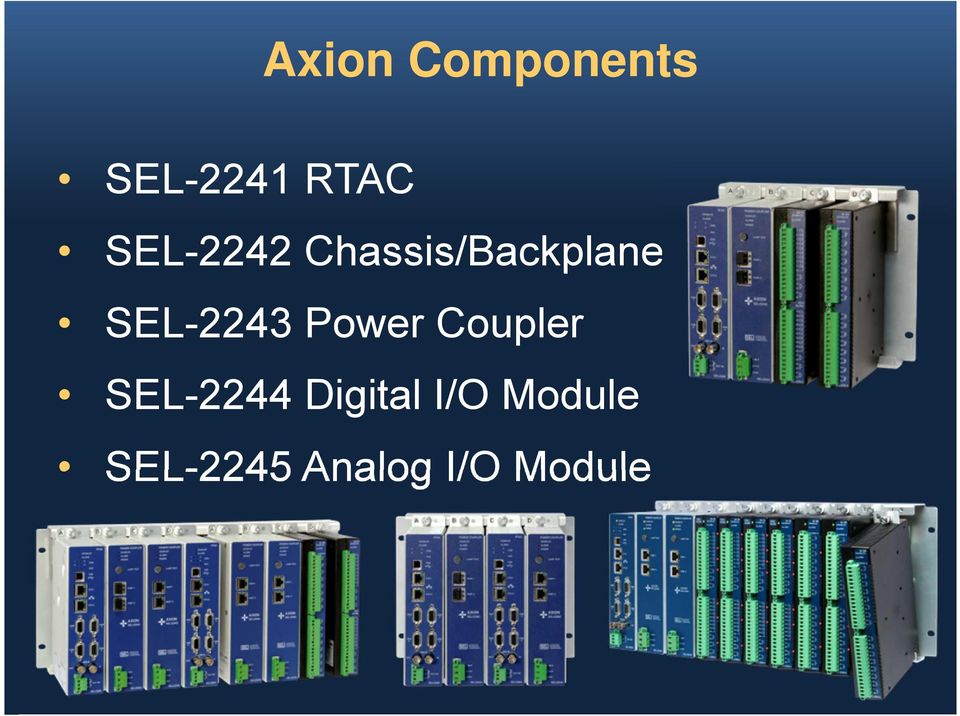

3 Axion Components SEL-2241 RTAC SEL-2242 Chassis/Backplane SEL-2243 Power Coupler SEL-2244 Digital I/O Module SEL-2245 Analog I/O Module

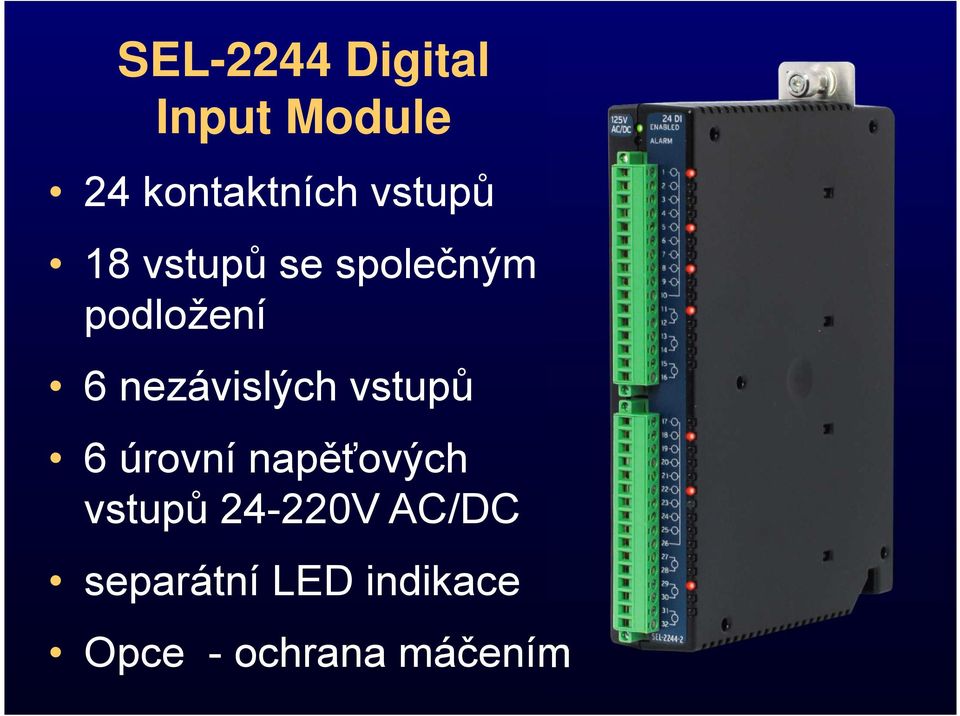

4 SEL-2244 Digital Input Module 24 kontaktních vstupů 18 vstupů se společným podložení 6 nezávislých vstupů 6 úrovní napěťových vstupů V AC/DC separátní LED indikace Opce - ochrana máčením

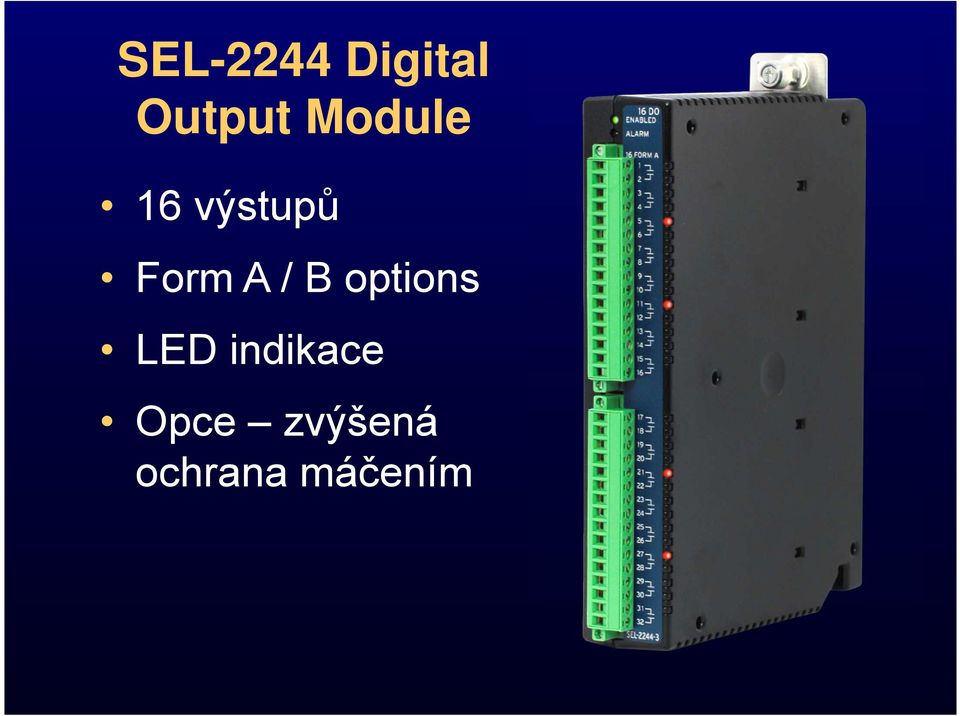

5 SEL-2244 Digital Output Module 16 výstupů Form A / B options LED indikace Opce zvýšená ochrana máčením

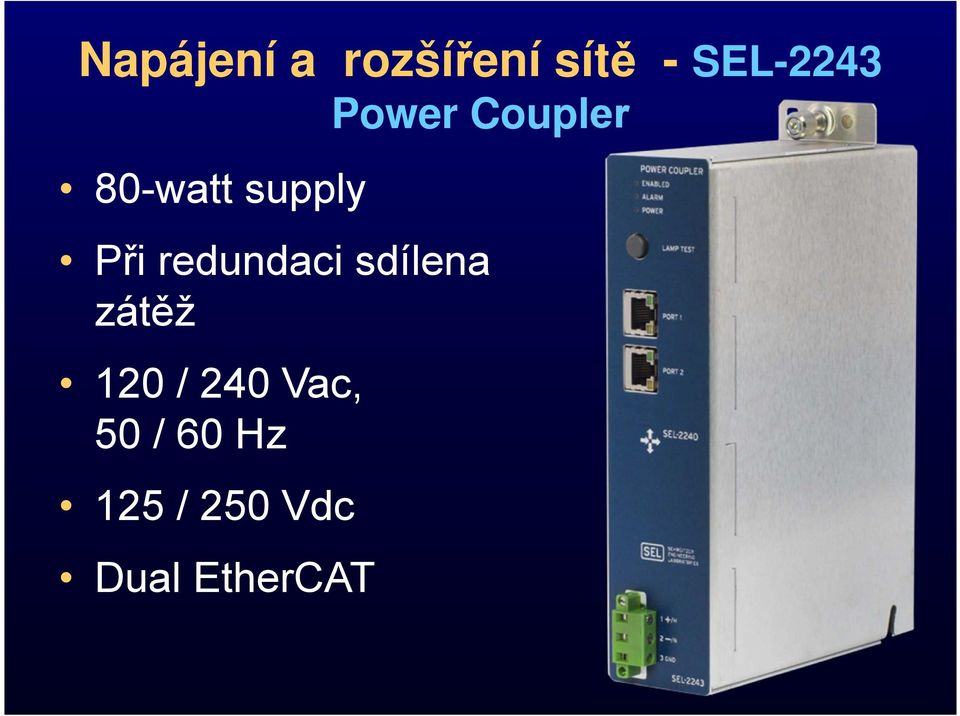

6 Napájení a rozšíření sítě - SEL-2243 Power Coupler 80-watt supply Při redundaci sdílena zátěž 120 / 240 Vac, 50 / 60 Hz 125 / 250 Vdc Dual EtherCAT

7 Potřebujeme více I/O? A více uzlů

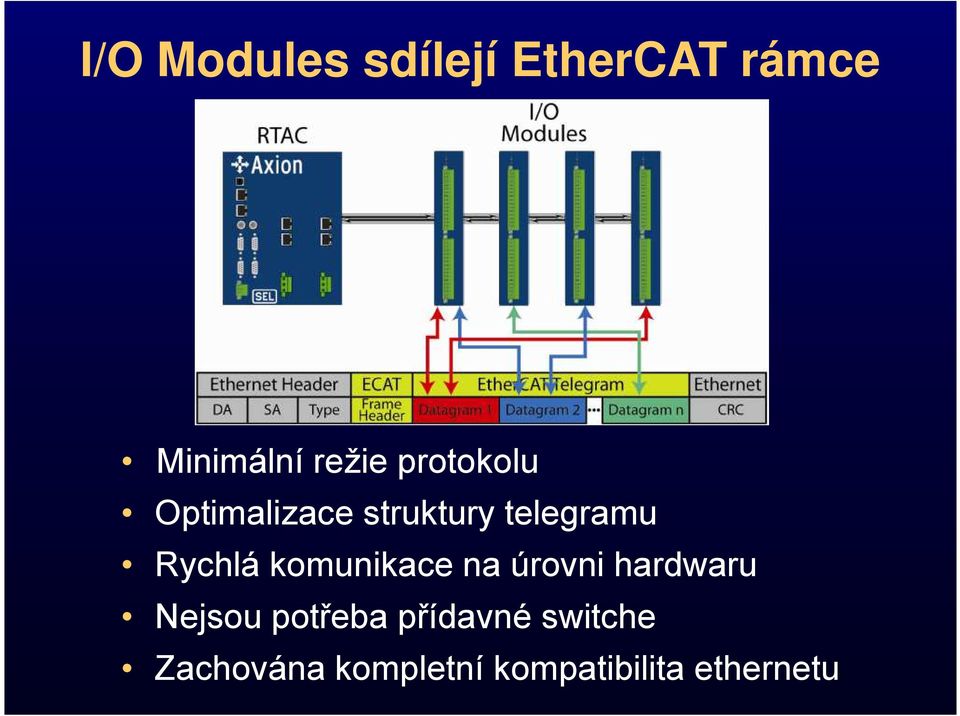

8 I/O Modules sdílejí EtherCAT rámce Minimální režie protokolu Optimalizace struktury telegramu Rychlá komunikace na úrovni hardwaru Nejsou potřeba přídavné switche Zachována kompletní kompatibilita ethernetu

9 Ethernet v reálném čase < 1µs Latency Vlak (Ethernet frame) nikdy nezastaví Každý datagram má proměnnou délku EtherCAT zpracovává pouze potřebná data Všechny moduly čtou a zapisují do společného rámce

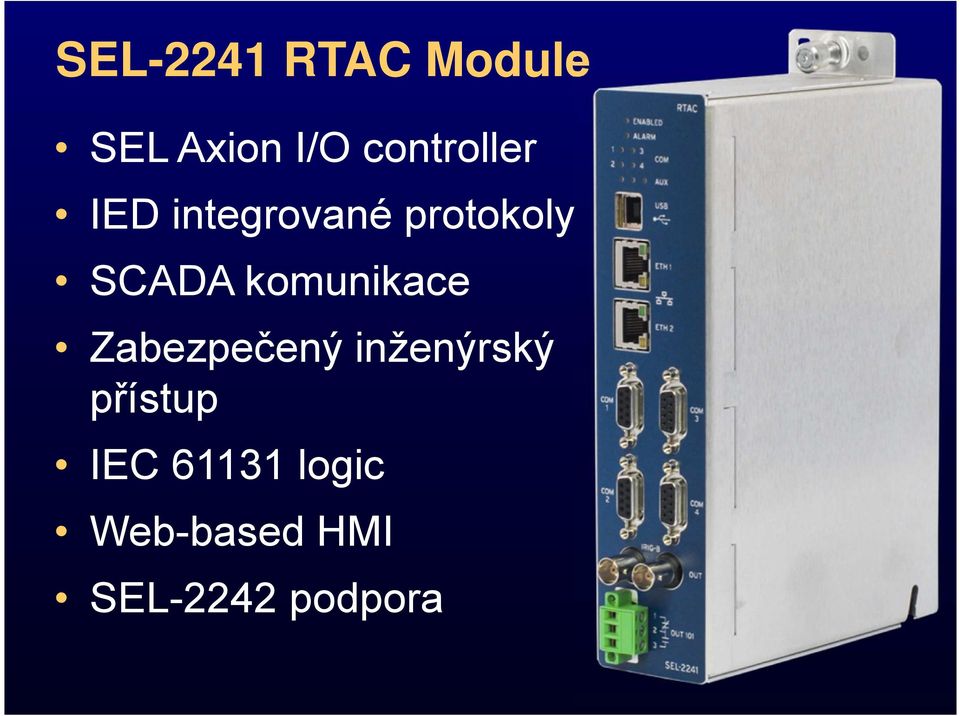

10 SEL-2241 RTAC Module SEL Axion I/O controller IED integrované protokoly SCADA komunikace Zabezpečený inženýrský přístup IEC logic Web-based HMI SEL-2242 podpora

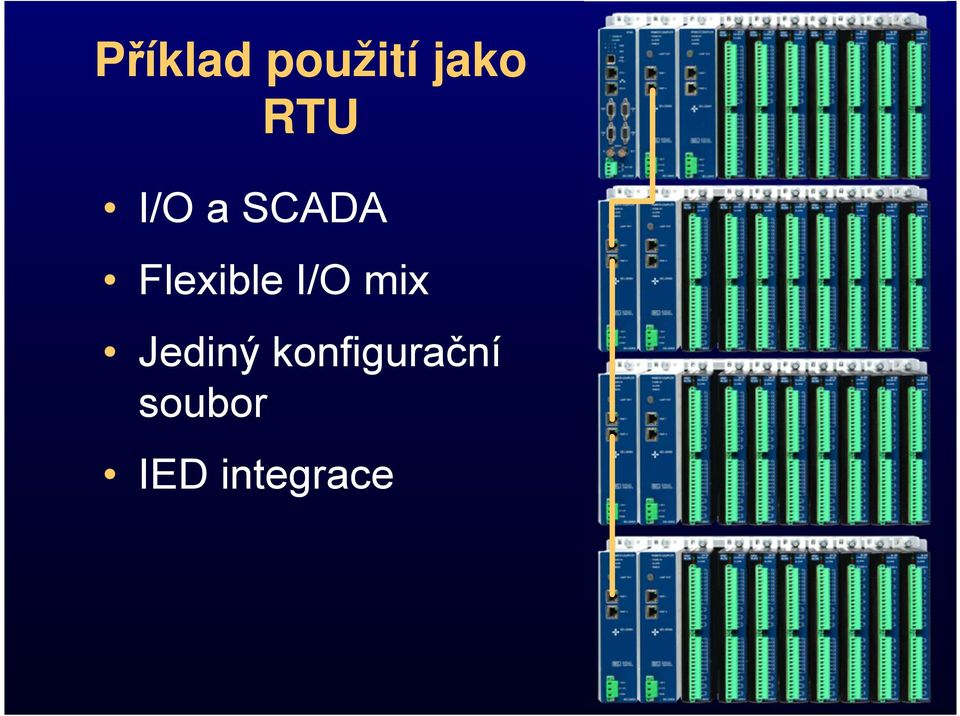

11 Příklad použití jako RTU I/O a SCADA Flexible I/O mix Jediný konfigurační soubor IED integrace

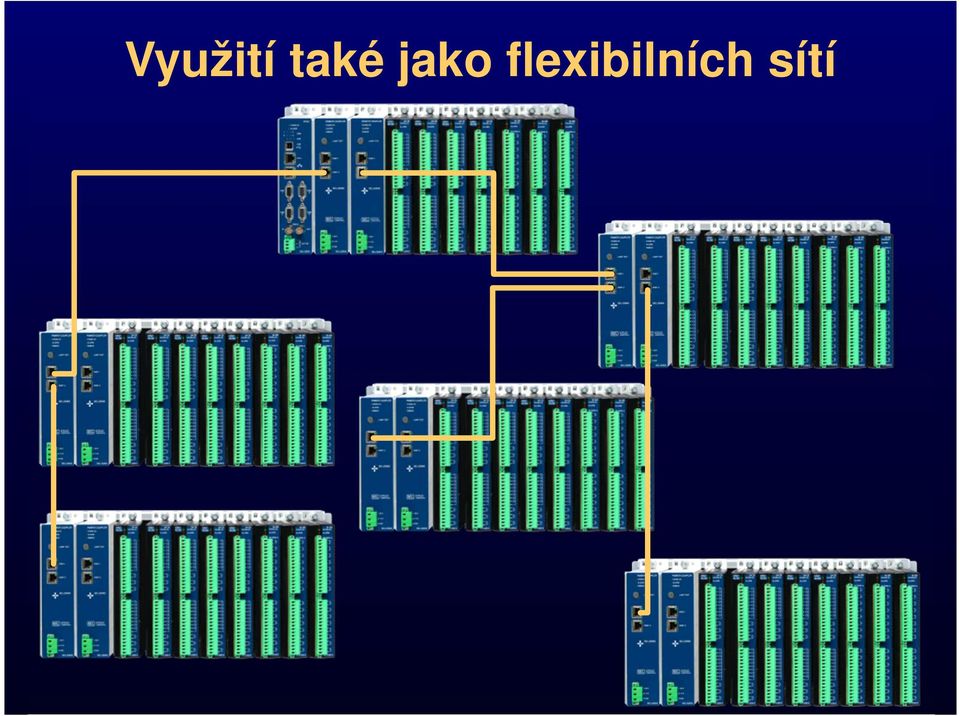

12 Využití také jako flexibilních sítí

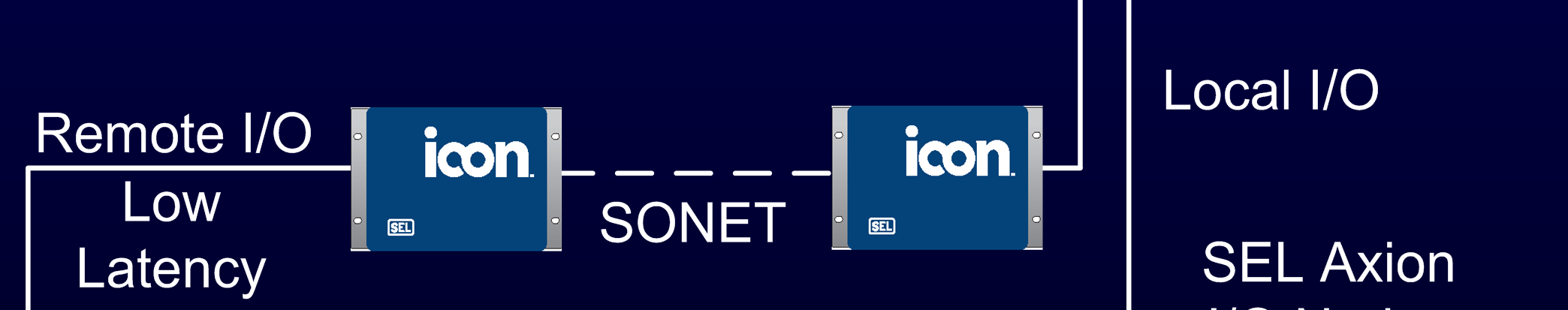

13 Vzdálené I/O s rychlostí lokální sítě použitím SEL ICON

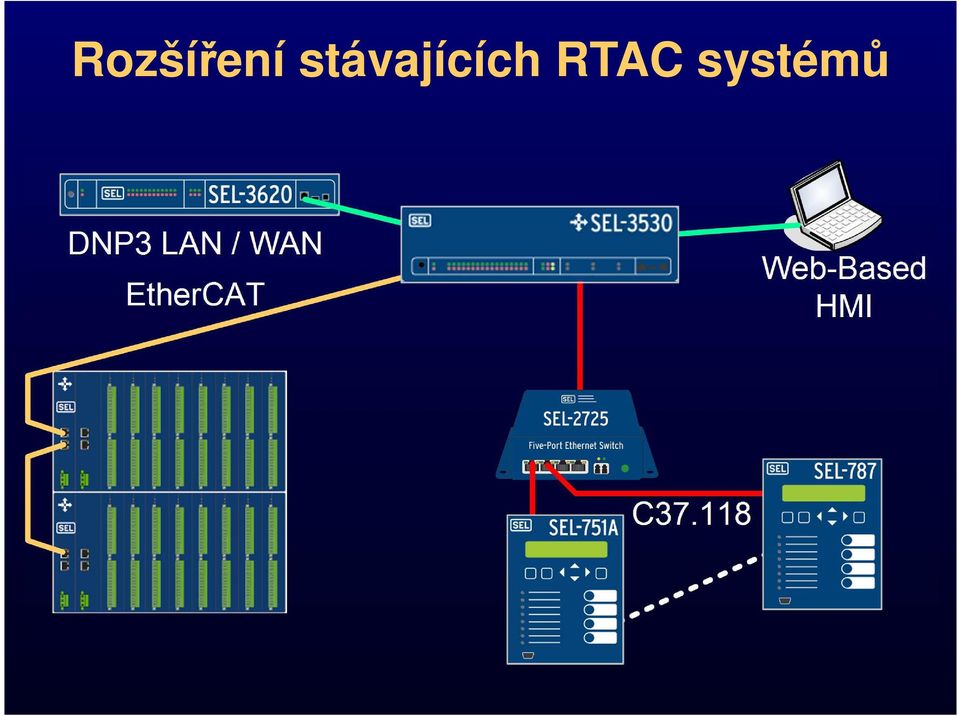

14 Rozšíření stávajících RTAC systémů

15 SEL-2241 RTAC - funkce integrace

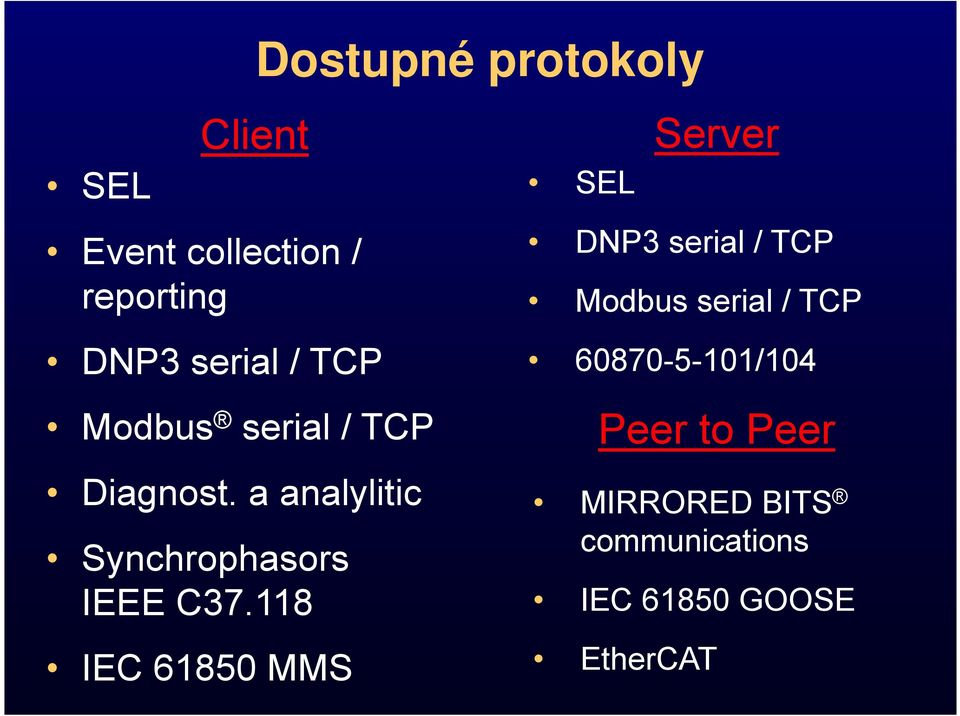

16 SEL Dostupné protokoly Client Event collection / reporting DNP3 serial / TCP Modbus serial / TCP Diagnost. a analylitic Synchrophasors IEEE C IEC MMS SEL Server DNP3 serial / TCP Modbus serial / TCP /104 Peer to Peer MIRRORED BITS communications IEC GOOSE EtherCAT

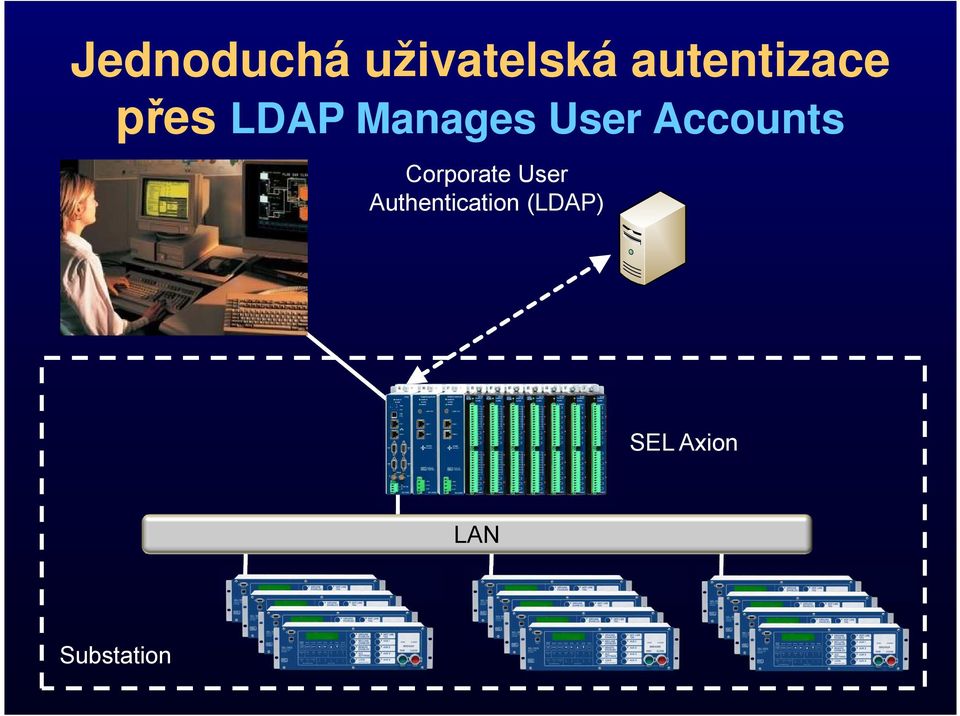

17 Jednoduchá uživatelská autentizace přes LDAP Manages User Accounts Corporate User Authentication (LDAP) SEL Axion LAN Substation

18 Podpora více HW komponent

19 SEL HMI Software

20 HMI Software Plně fukční SCADA platforma Web uživatelské rozhraní Výhody tradiční SDADA a HMI balíčku bez nákladného SW vybavení

21 Jednoduchý distribuovaný monitoring HTTPS Secures Communication

22 HMI využívá RTAC Database

23 ACSELERATOR Diagram Builder Nejrychlejší cesta k vytvoření HMI rozvodny

24 ACSELERATOR Diagram Builder Živé datové body jsou přístupné přímo z RTAC (z kteréhokoliv místa po síti)

25 SEL Axion nabízí všechny výhody HMI One-line display Logger for alarms / SER Využití vrstev Supervisory control Authentication ACSELERATOR Diagram Builder RTAC database interface

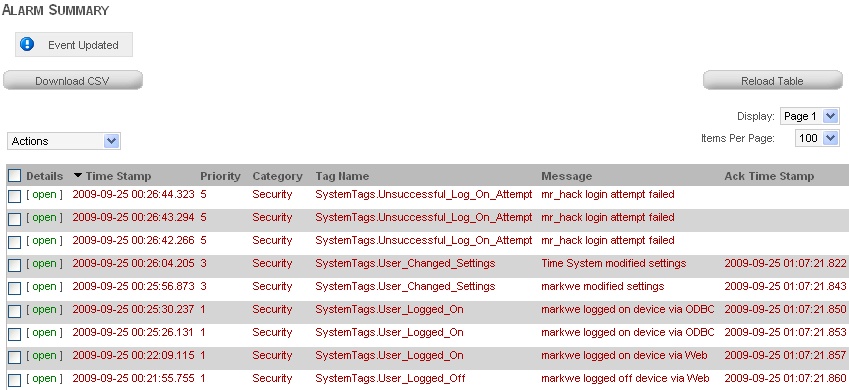

26 Logging Web View

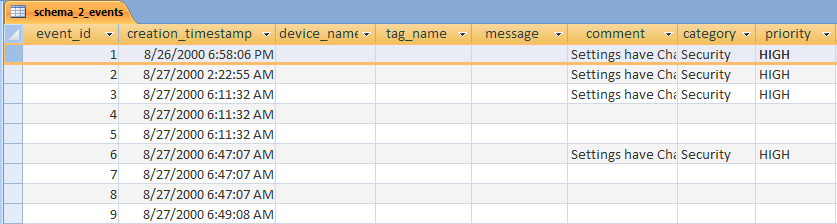

27 Logging ODBC připojení Microsoft Access Microsoft Excel Open Office Relational database management system

28 Hromadná integrace událostí

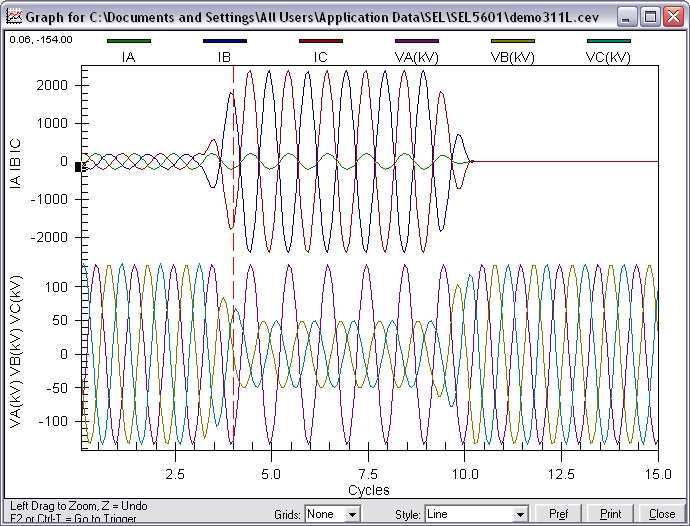

29 Report Events - rychleji s RTAC Automatické načtení událostí z SEL IEDs Archiv až 512 událostí v databázi RTAC Využijte nové funkce ACSELERATOR TEAM SEL-5045 Software

30 Přesvědčte se Zadejte pouze požadovanou IP adresu pro záznam událostí Zablokujte přístup ostatních portů Pro dané ID zařízení budou přicházet záznamy

31 Rychlé upozornění na události Záznam událostí v čase < 1 minuta!

32 Integrovaný filtr událostí

33 Upřesněte si informace o poruchách SEL AXION SCADA poskytne co nejpřesnější poruchy energetického systému Automatické blokování nežádoucích zpráv místa poruchy ( např. sekvence OZ) Správně přidružuje časové razítko události pro typ poruchy, cíl Přiřazuje uživatelem specifikovaný interval resetu

34 Upřesnění Fault Location

35 Integrovaný GOOSE protokol

36 Použití integrace GOOSE prořízení

37 RTAC GOOSE - univerzálnost Připojení až 120 RX / 48 TX GOOSE Specificky až 4 ms čas zpracování Kompletní data struktura s časovou značkou, kvalitou

38 Užití GOOSE pro Real-Time řízení sledujte průměrnou dobu task_timer určenou Task cycle time Set 40% margin as safe guideline

39 Užití GOOSE pro Real-Time Control Podmíněno konfigurací Task intervalu Round Trip / ms 5.3 ms 4.2 ms 5.3 ms 6.3 ms 4.2 ms 5.3 ms 5.3 ms 5.3 ms 4.2 ms

40 SEL Axion Integration Stands Above the Rest Feature SEL Axion Others Integrated IEC logic engine No IEEE C synchrophasors No SEL MIRRORED BITS communications No System-wide SER and synchrophasor alarm logging No High-accuracy time synchronization and distribution No Complete SEL protocol and autoconfiguration No Protective relay-class hardware ( 40 to +85 C) No Integrated web-based HMI No

41 Standards Versus SEL rezervy Industry Practice SEL Axion Certified SEL Axion Margin ESD 6 kv direct / 8 kv air 8 kv / 15 kv 12 kv / 17 kv HiPot 1.5 kv 2.5 kv 3 kv Temperature Range 20 to +70 C 40 to +85 C 45 to +90 C EFT 2 kv, 5 khz 4 kv, 5 khz 4 kv, 100 khz Magnetic Field 30 A / m cont. 300 A / m 3 s 100 A / m cont A / m 3 s 120 A / m cont A / m 3 s

42 Standards Versus SEL rezervy Industry Practice SEL Axion Certified SEL Advantage ESD 6 kv direct / 8 kv air 8 kv / 15 kv 2 kv / 7 kv HiPot 1.5 kv 2.5 kv 1 kv Temperature Range 20 to +70 C 40 to +85 C 35 C EFT 2 kv, 5 khz 4 kv, 5 khz 2 kv Magnetic Field 30 A / m cont. 300 A / m 3 s 100 A / m cont A / m 3 s 70 A / m cont. 700 A / m 3 s

43 Konfigurace je hračka ACSELERATOR RTAC SEL-5033 Software

44 Definice SEL zařízení

45 SEL Axion I/O definice zařízení

46 Nastavení je jednoduché

47 Uložení šablony nastaveného zařízení

48 Vlastní zobrazení projektu 1. Select Parent Folder 2. Click Folder 3. Type Folder Name

49 SEL Axion Digital Input Tags Každý fyzický vstup je reprezentován třemi Tagy Nebufferovaná současná hodnota proměnné. Používá se pro logiku a SCADU Bufferovaná změna stavu. Není filtrován v logice. Přesnost časové značky je 1 ms. Buffered changes of state. Time tagged at 1 millisecond.

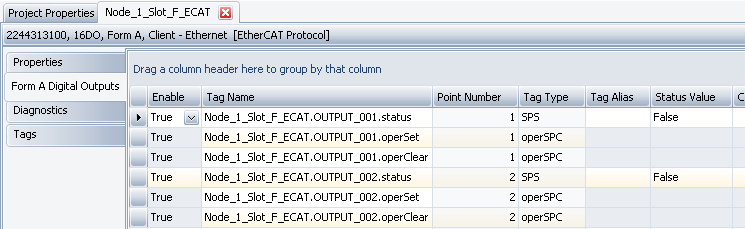

50 SEL Axion Digital Output Tags

51 Konfigurace sítě s Node Connection editorem

52 Vlastní pojmenování digitálních bodů

53 Pokročilé pojmenování analogů

54 Přidejte vlastní IEC Logic

55 Optimalizace využití procesu Uživatelské nastavení doby cyklu

56 Online Mode Po nahrání projektu automaticky nastaven Zobrazení dat v reálné čase/provozu

57 Každý Tag / proměnná může být vnucena I více hodnot najednou Nebo jednotlivé hodnoty

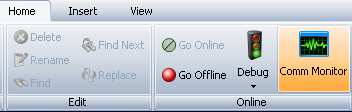

58 Prohlížení komunikačních protokolů LAN or serial traffic V reálném čase nebo uložení pro pozdější analýzu Wireshark -compatible file format

59 Otázky?
