SIMATIC HMI Unified Comfort Panely

Transkript

1 Powered by WinCC Unified SIMATIC HMI Unified Comfort Panely siemens.com/unified-comfort-panels

2 Powered by WinCC Unified SIMATIC HMI Unified Comfort Panely siemens.com/unified-comfort-panels

3 Kontakt Ladislav Plachý Product Manager/Promoter (HMI) siemens.com/controller siemens.com/tia-portal siemens.cz/hmi siemens.com/hmi Strana 3

4 Kontakt Technická podpora Česká republika Tel.: Celosvětově (německy/anglicky) Tel.: Strana 4

5 SIMATIC HMI Unified Comfort Panels Portfolio Comfort Panels 12 operátorských panelů (Key a touch) Unified Comfort Panels 6 operátorských panelů (Multitouch) Strana 5

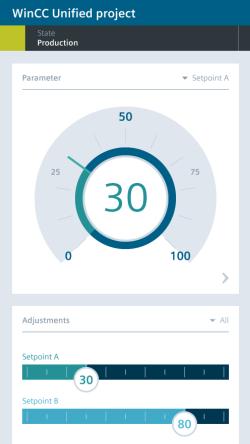

6 SIMATIC HMI Unified Comfort Panely Výrazné zvýšení výkonu a systémových limit Podpora více dotykového ovládání (multitouch) a gest (gesture detection) Více aplikací nainstalovaných na panelu Aplikace pro Industrial Edge Vzhled a funkčnost: Objekty pro web browser (Custom Web Controls) Statické a dynamické SVG objekty Výrazné zvýšení funkčnosti objektů Screen window technologie Dynamizace vlastností objektu Scripting pomocí Java Script Strana 6

7 SIMATIC HMI Unified Comfort Panels Multitouch od 7" do 22" MTP 700 MTP 1000 MTP 1200 MTP 1500 MTP 1900 MTP x 480 1,280 x 800 1,280 x 800 1,366 x 768 1,920 x 1,080 1,920 x 1, " 10.1" 12.1" 15.6" 18.5" 21.5" MTP = Multi-Touch Panel Strana 7

8 SIMATIC HMI Unified Comfort Panely Zvýšení systémových limitů Comfort Panel 7 12"/15 22" Unified Comfort Panel 7 12"/15 22" PLC-Connections 8 16 Tags 2,048 / 4,096 8,000 Alarms 4,000 / 6,000 9,000 Archives Logging Tags 2,048 5,000 Zdvojnásobení limitních omezení oproti Comfort panelu Scripts 100 / Text-/Graphic list Screens 500 / 750 1,200 - Objects per screen 400 / / 1,200 - Tags per screen / 800 Strana 8

9 SIMATIC HMI Unified Comfort Panely Připojitelnost 2 Portový PROFINET Switch 1 IP adresa 100 Mbit 1 Portový Ethernet konektor 1 IP adresa 100 Mbit/1 Gbit Serial (422, 485) pro podporu PLC ostatních výrobců 1 4x USB 3.0 Podpora USB Hardware jako například: tiskárny, CP 5711 USB PROFIBUS CP 1 2x SD-Card Systémová karta pro automatický backup. Datová karta pro soubory, logy Reset Button Reset panelu do factory settings Strana 9 1 Dostupné po uvolnění panelů jako CSP

10 SIMATIC HMI Unified Comfort Panels Standard a Neutral design Standard design Stříbrný rámeček, Siemens logo a Simatic HMI text Neutral design Černý rámeček a žádné texty Strana 10

11 SIMATIC HMI Unified Comfort Panels Objednací čísla (cena je katalogová a orientační) Jméno panelu Velikost displeje Standard Design Neutral Design +100 MTP700 Unified Comfort 7.0 6AV2128-3GB06-0AX AV2128-3GB36-0AX MTP1000 Unified Comfort AV2128-3KB06-0AX AV2128-3KB36-0AX MTP1200 Unified Comfort AV2128-3MB06-0AX AV2128-3MB36-0AX MTP1500 Unified Comfort AV2128-3QB06-0AX AV2128-3QB36-0AX MTP1900 Unified Comfort AV2128-3UB06-0AX AV2128-3UB36-0AX MTP2200 Unified Comfort 21,5 6AV2128-3XB06-0AX AV2128-3XB36-0AX Předchozí řada Comfort panelů Strana 11 XX.XX.20XX

12 SIMATIC HMI Unified Comfort Panels Starter Kits Dostupné Q2/2020 Hardware Starter-Kit Panel WinCC Unified V16 Comfort ES 1,5 m PROFINET kabel Memory Card (32 GB) Ochranná folie Software Starter-Kit Siemens Industrial Edge license SIMATIC Notifier Edge App (1x Client) WinCC Unified Collaboration (Panel) Strana 12

13 SIMATIC HMI Unified Comfort Panels Starter Kits Jméno zařízení Objednací číslo MTP700 Unified Comfort AV2128-3GB06-0AP MTP1000 Unified Comfort AV2128-3KB06-0AP MTP1200 Unified Comfort AV2128-3MB06-0AP MTP1500 Unified Comfort AV2128-3QB06-0AP MTP1900 Unified Comfort AV2128-3UB06-0AP MTP2200 Unified Comfort AV2128-3XB06-0AP Strana 13

14 SIMATIC WinCC Unified V16 Kompatibilita licencí noví zákazníci WinCC Unified (TIA Portal) V16 Engineering System platné pro. Unified Comfort Panels Unified PC Runtime WinCC (TIA Portal) V16 Comfort Panels WinCC RT Advanced WinCC RT Professional PC (max.) (max.) (max.) PC (100k) (100k) (max.) PC (10k) (10k) Comfort Noví zákazníci WinCC Unified: Licence WinCC Unified je platná také pro použití WinCC v TIA Portalu. Strana 14

15 SIMATIC WinCC Unified V16 Kompatibilita licencí existující zákazníci WinCC (TIA Portal) V16 WinCC Unified (TIA Portal) V16 Engineering System platné pro Comfort Panels WinCC RT Adv. WinCC RT Prof. Unified Comfort Panels Unified PC Runtime WinCC Prof. (max) (max.) (100k) WinCC Prof. (4k) (4k) (10k) WinCC Prof.(512) (512) (10k) WinCC Advanced (10k) WinCC Comfort Existující zákazníci s WinCC (TIA Portal): Licence WinCC (TIA Portal) je platná také pro použití WinCC Unified Strana 15

16 SIMATIC WinCC Unified System V16 Jeden inženýrský nástroj pro všechny úlohy Platformy Unified Comfort Panels, PC Společný inženýrský nástroj pro všechny platformy Software SIMATIC WinCC Unified v TIA Portalu V16 Strana 16

17 Práce s obrazovkou

18 SIMATIC WinCC Unified Dynamizace Typy dynamizací Dynamizace vlastností objektů: Tag Vlastnost objektu závisí na hodnotě proměnné (Tagu) Script Vlastnost objektu je spojená s návratovou hodnotou z Java Scriptu Resource list Vlastnost objektu je spojená s výběrem z text/graphic listu Flashing Říká, zda vlastnost bliká v nastavitelných barvách Dynamics jsou použity pro změnu vlastností objektů na obrazovce. Strana 18

19 SIMATIC WinCC Unified Dynamizace pomocí Tagu Výběr Tagu, který bude napojen na dynamizaci Výběr typu dynamizace Nastavení dynamizace Vlastnost objektu je dynamizována pomocí Tagu. Hodnota Tagu určuje stav vlastnosti objektu v RT. Strana 19

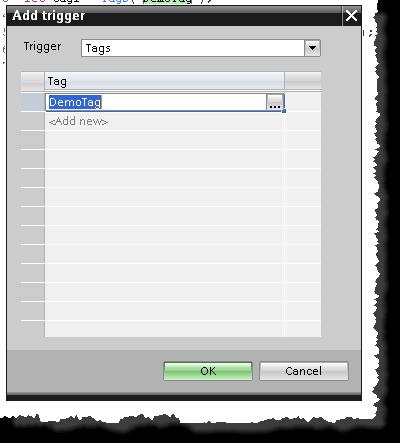

20 SIMATIC WinCC Unified Dynamizace pomocí Scriptu Napojení na Tag ve scriptu Tag trigger Strana 20

21 SIMATIC WinCC Unified Dynamizace pomocí Resource listu V objektu Text box Proměnná ovládající text list Resorce list může být text/graphic list Text list Do vlastnosti objektu se zapíše text/obrázek z text/graphic listu podle hodnoty v Tagu Strana 21

22 SIMATIC WinCC Unified Elements Kompletně předělaný vzhled objektů Strana 22

23 WinCC Unified V16 Uživatelské rozhraní (User Interface) Dostupné pro všechna zařízení Unified Comfort Panel PC Scalable Vector Graphics (SVG) pro všechna rozlišení bez ztráty na kvalitě. Animace (dynamic) SVG souborů podle stavu sledované technologie. Připravená knihovna s průmyslovými objekty se statickými a dynamickými SVGs Strana 23

24 SIMATIC HMI Unified Comfort Panely Více možností pomocí Multitouch gestures Unified Comfort Panel PC Touch area Objekt pro detekci gesta, kde lze definovat akce, jako reakci na gesto, např. swipe gesto pro změnu obrazovky. Reakce pouze přes Java Script! Lze použít jen Swipe gesta Strana 24

25 SIMATIC WinCC Unified Controls Media Player Media Player je objekt pro zobrazení videí. Strana 25

26 SIMATIC WinCC Unified Přístup na objekt na lokální obrazovce Screen.Items() Přístup na objekty ze stejné obrazovky jako je tlačítko Properties se vybírají pomocí IntelliSense Screen.Items() může přistoupit pouze na objekty na té samé obrazovce! Strana 26

27 SIMATIC WinCC Unified Globální přístup na objekty ze všech obrazovek Screen.FindItem() Přístup na objekty z obrazovek nezávisle na to v jakém okně jaké obrazovky je objekt umístěn Properties nelze vybrat pomocí IntelliSense Jméno objektu je předáváno jako static string Screen.FindItem() může přistoupit na všechny objekty různě vnořených obrazovek! Strana 27

28 SIMATIC WinCC Unified Lokální přístup na objekty obrazovky "." Změna vlastnosti objektu na stejné obrazovce Odkazuje na aktuální obrazovku Strana 28

29 SIMATIC WinCC Unified Screen Navigation ".." Ukazuje na nadřazenou obrazovku, ve které je okno s aktuální obrazovkou.../screen_window_2 Otevření ovládacího okna : Main_screen Screen_window_1 Screen_1 Header Open navigation window Uzavření ovládacího okna: Screen_window_2 Screen_3..Screen_7 Screen_window_4 > Content Button Screen_3 Button Screen_4 Zobrazení Screen_3 v Content window: Button Screen_5 Button Screen_6 Screen_window_3 Screen_2 Footer Main screen Header Content Footer Strana 29 Navigation

30 SIMATIC WinCC Unified Screen Navigation Strana 30

31 HMI Design

32 Co je to design? Naše řešení Strana 32

33 Co je to design? Naše řešení User-friendly HMI Využití celé obrazovky Hierarchické rozdělení pomocí oddělovacích čar a boxů Jasně zřetelné ovládací elementy (tlačítka) Zadávací a informační boxy jsou realizovány pomocí samostatných pop-up screens Snadná orientace pomocí nevtíravých barev Jednotnost vzhledu a ovládání na všech obrazovkách Strana 33

34 HMI design Dojem Výrobce strojů A Výrobce strojů B Koncový zákazník Jaké obrazovky vyjadřují profesionalitu pro koncového zákazníka? Otázky designu stále více získávají na důležitosti a neměli by být podceňovány v boji s konkurencí. Strana 34

35 Naše nabídka Doplněk k HMI hardware Pomůžeme Vám vytvořit plně funkční a profesionálně vypadající vzhled Vašeho HMI projektu založeného na TIA Portalu Zrychlíme Vaši inženýrskou činnost (wizard) Námi dodané know how Vám pomůže být úspěšnější. Strana 35

36 HMI Template Suite Design systém siemens.com/hmi-template-suite Strana 36

37 HMI Template Suite Základní struktura Hlavička pro jméno aplikace a otevření první navigace Hlavička První navigace Druhá navigace Informační lišta pro stav stroje, správu uživatelů a receptur 4 různé navigační úrovně! Počet navigačních úrovní je volitelný Informační lišta Třetí navigace Čtvrtá navigace Strana 37

38 HMI Template Suite WinCC Unified Příklady vzorových obrazovek Strana 38

39 HMI Template Suite WinCC Unified Jak použít Template Suite? Strana 39

40 HMI Template Suite WinCC Unified Integrace Template Suite do TIA Portalu Template Suite Wizard Nový projekt Device Library Diverse screen sizes Template Templates Example Screens, PopUps Tags, Scripts Drag & Drop kompletní devic, které obsahuje všechny komponenty Generování device pomocí navigace Existing Project Tags, Scripts Templates Příklady screens PopUps Strana 40

41 HMI Template Suite WinCC Unified Jak použít Template Suite Wizard? Generuje vybraný panel (Unified Comfort Panel nebo Unified PC-Station) a kopíruje všechny potřebné obrazovky a konfigurační nastavení Vašeho projektu Vše je založeno na TIA Portal Openness The Template Suite Wizard automaticky generuje projekt ve stylu Template Suite! Strana 41

42 HMI Template Suite WinCC Unified Krok 1 Výběr device a rozlišení obrazovek Výběr Unified Comfort Panelu nebo Unified PC-Station a vhodného rozlišení! Strana 42

43 HMI Template Suite WinCC Unified Krok 2 Výběr projektu v TIA-Portalu Výběr existující projektu nebo vytvoření nového projektu! Strana 43

44 HMI Template Suite WinCC Unified Krok 3 Kontrola nastavení TIA-Portal properties Dvojitá kontrola TIA Portal project properties! Strana 44

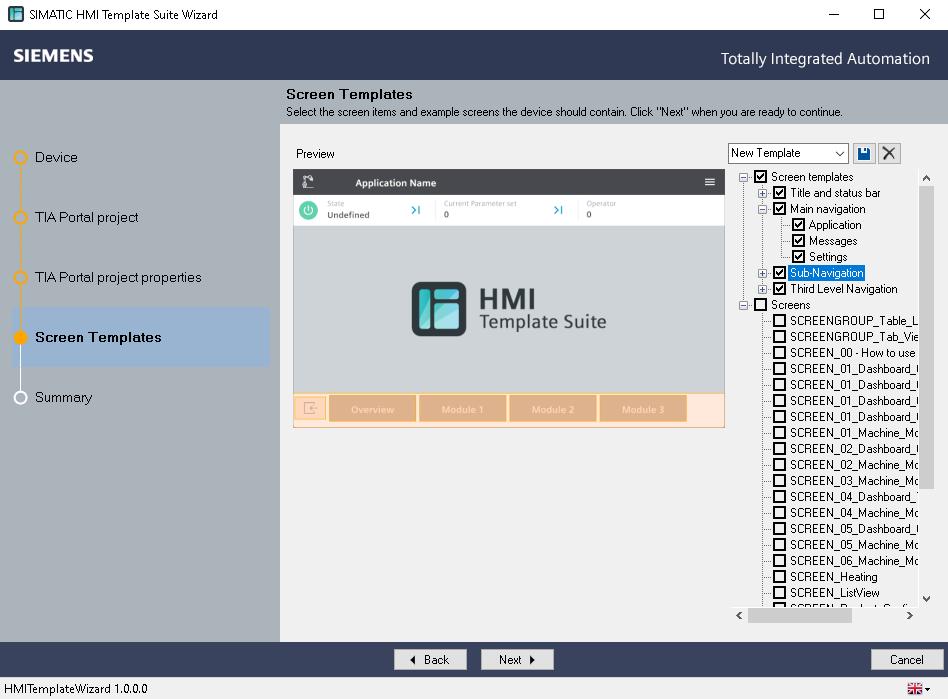

45 HMI Template Suite WinCC Unified Krok 4 Výběr Screens a nastavení navigace Výběr příkladových obrazovek a navigace podle potřeb! Strana 45

46 HMI Template Suite WinCC Unified Krok 5 Vytvoření device Zopakování nastavení generování device! Strana 46

47 HMI Template Suite WinCC Unified Krok 6 Dodělání nastavení přímo v TIA-Portalu Nastavení jmen tlačítek a jejich nastavení pro dokončení projektu! Strana 47

48 HMI Template Suite Download Aplikační příklad obsahuje: Dokumentaci TIA Portal library TIA Portal example project Template Suite Wizard Download přes ID nebo následujícím linkem z Industry Online Support: Strana 48

49 HMI Design Masterclass Become a better HMI Designer siemens.de/hmi-design-masterclass Strana 49

50 SIMATIC HMI Design Masterclass Becoming a better HMI Designer in 7x10 minutes Free registration for the video-course: Strana 50

51 Simulace projektu WinCC Unified a Unified panelů

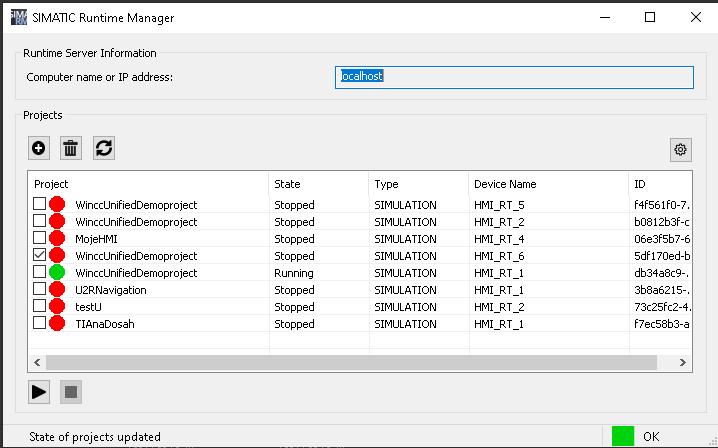

52 WinCC Unified V16 Testování projektu v Simulaci Unified Comfort Panel PC Projekt v TIA Portalu Start Simulace Nastavení Strana 52 Nahrání do Simatic Runtime Manageru

53 WinCC Unified V16 Testování projektu v Simulaci Běžící aplikace Strana 53

54 WinCC Unified V16 Testování projektu v Simulaci Webový prohlížeč Přepnutí na Advaced zobrazení Strana 54

55 WinCC Unified V16 Testování projektu v Simulaci Spuštění RT Strana 55 Spuštění aplikace

56 WinCC Unified V16 Testování projektu v Simulaci Jméno uživatele Heslo uživatele Přihlášení Strana 56

57 WinCC Unified V16 Testování projektu v Simulaci Simulace projektu běžící ve webovém prohlížeči Strana 57

58 Děkuji za pozornost tianadosah.cz
