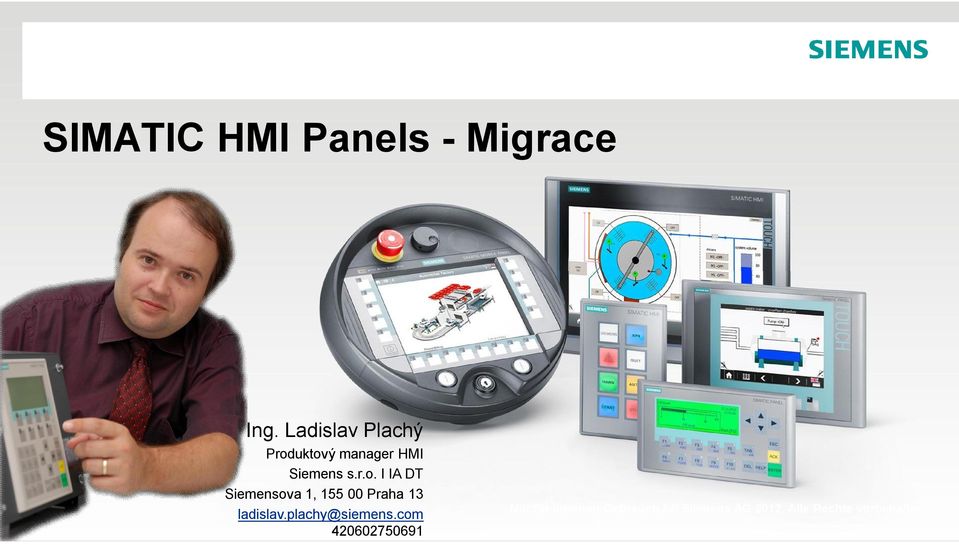

1 SIMATIC HMI Panels - Migrace Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. I IA DT Siemensova 1, Praha 13 ladislav.plachy@siemens.com Nur für internen Gebrauch / Siemens AG Alle Rechte vorbehalten.

2 SIMATIC HMI Panel Migrace

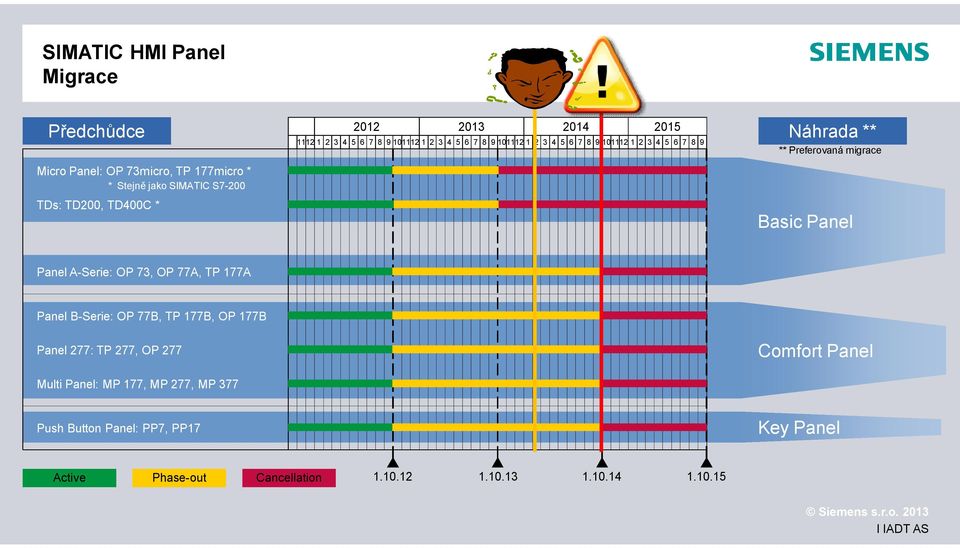

3 SIMATIC HMI Panel Migrace P edch dce Micro Panel: OP 73micro, TP 177micro * * Stejn jako SIMATIC S7-200 TDs: TD200, TD400C * Náhrada ** ** Preferovaná migrace Basic Panel Panel A-Serie: OP 73, OP 77A, TP 177A Panel B-Serie: OP 77B, TP 177B, OP 177B Panel 277: TP 277, OP 277 Multi Panel: MP 177, MP 277, MP 377 Comfort Panel Push Button Panel: PP7, PP17 Key Panel Active Phase-out Cancellation

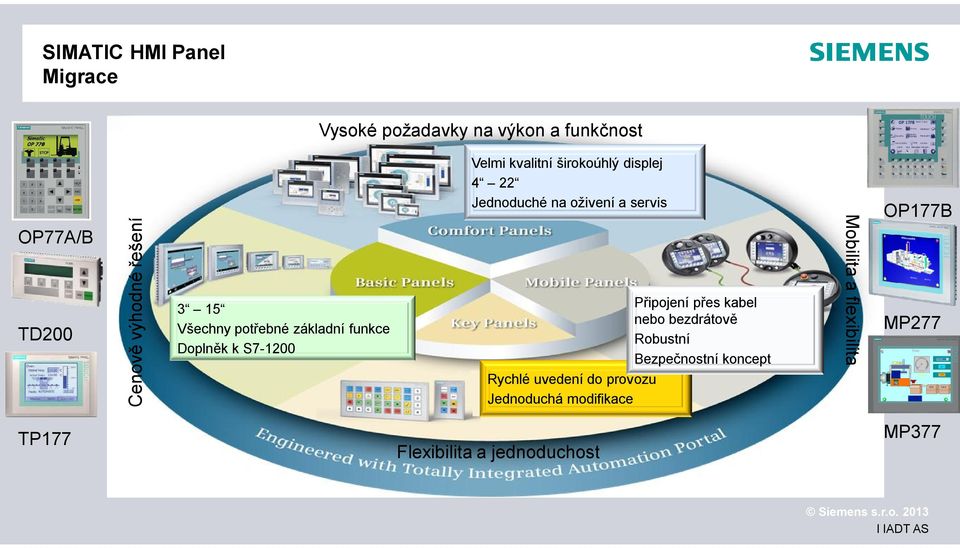

4 SIMATIC HMI Panel Migrace Vysoké požadavky na výkon a funk nost OP77A/B TD200 Cenov výhodné ešení 3 15 Všechny pot ebné základní funkce Dopln k k S Velmi kvalitní širokoúhlý displej 4 22 Jednoduché na oživení a servis Rychlé uvedení do provozu Jednoduchá modifikace P ipojení p es kabel nebo bezdrátov Robustní Bezpe nostní koncept Mobilita a flexibilita OP177B MP277 TP177 Flexibilita a jednoduchost MP377

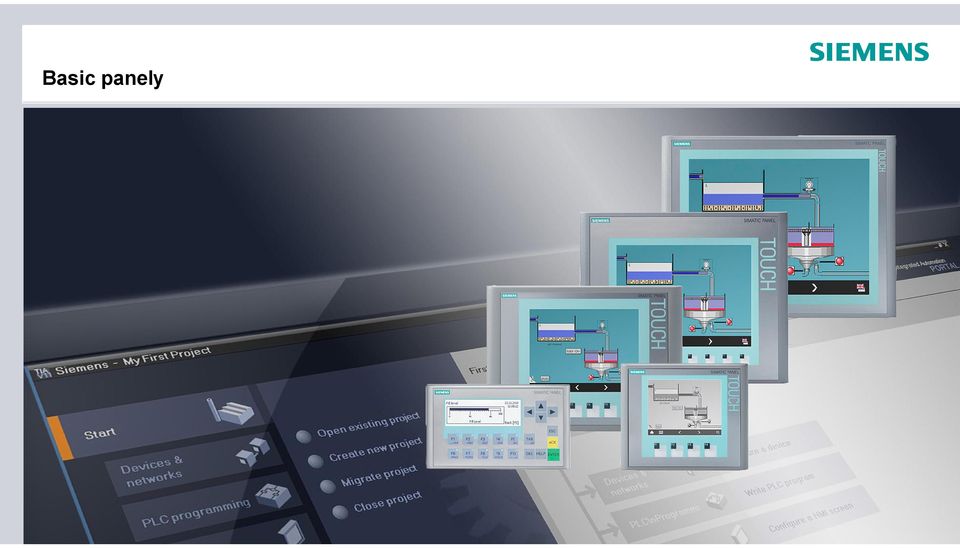

5 Basic panely

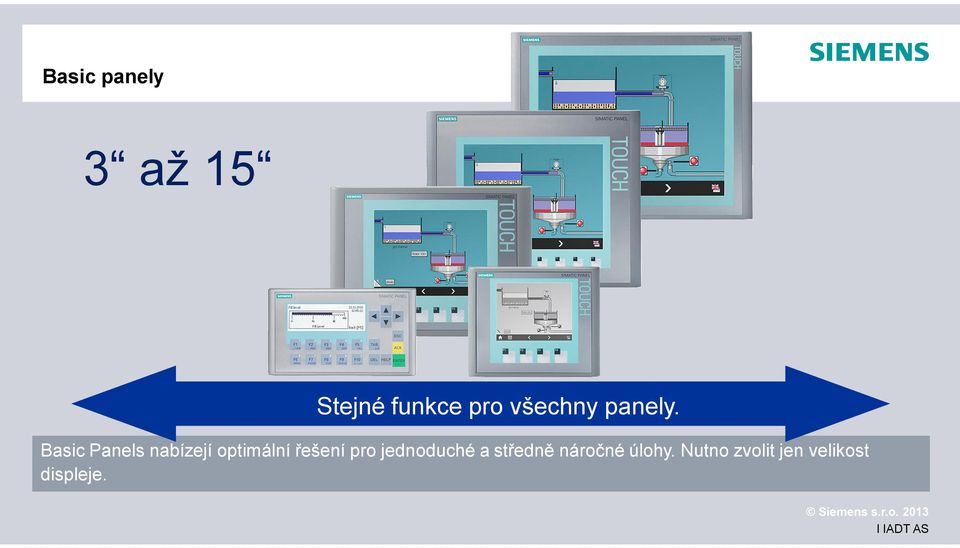

6 Basic panely 3 až 15 Stejné funkce pro všechny panely. Basic Panels nabízejí optimální ešení pro jednoduché a st edn náro né úlohy. Nutno zvolit jen velikost displeje.

7 Basic panely Touch ovládání pro standardní úlohy Funk ní tla ítka pro asto opakované nebo velmi d ležité úlohy.

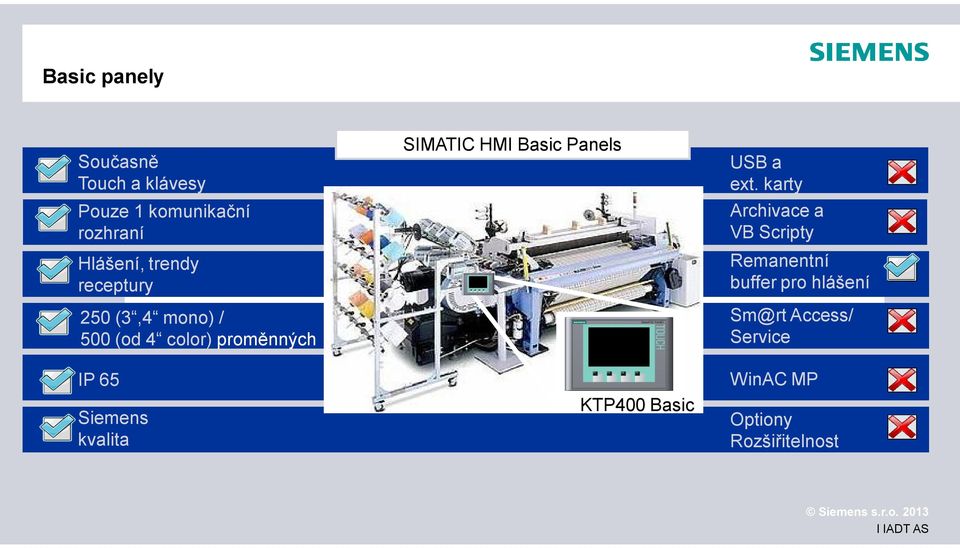

8 Basic panely Sou asn Touch a klávesy Pouze 1 komunika ní rozhraní Hlášení, trendy receptury 250 (3,4 mono) / 128/256 prom nných 500 (od 4 color) prom nných IP 65 Siemens kvalita SIMATIC HMI Basic Panels KTP400 Basic USBa ext. karty Archivace a VB Scripty Remanentní buffer pro hlášení Sm@rt Access/ Service WinAC CE / MP Multimedia Optiony Rozši itelnost

9 Basic panely PROFIBUS Ceny jsou pouze orienta ní a mohou se m nit. PROFINET 6AV6647-0AC11-3AX EUR 3 6AV6647-0AH11-3AX0 180 EUR 6AV6647-0AA11-3AX0 250 EUR 4 6AV6647-0AK11-3AX0 330 EUR 6AV6647-0AJ11-3AX0 KTP600 Basic color DP 10 6AV6647-0AE11-3AX EUR 6AV6647-0AB11-3AX0 400 EUR KP300 Basic mono PN KTP400 Basic mono PN KTP400 Basic color PN AV6647-0AD11-3AX0 600 EUR 6AV6647-0AF11-3AX EUR KP400 Basic color PN 6AV6647-0AG11-3AX EUR KTP600 Basic KTP1000 Basic mono PN KTP600 Basic color DP color PN KTP1000 Basic color PN TP1500 Basic color I IADT PNAS

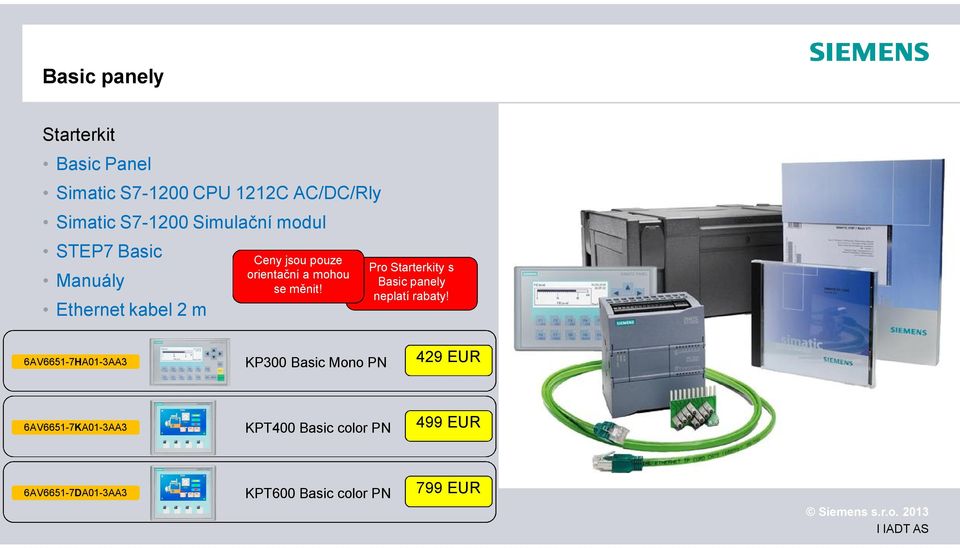

10 Basic panely Starterkit Basic Panel Simatic S CPU 1212C AC/DC/Rly Simatic S Simula ní modul STEP7 Basic Manuály Ethernet kabel 2 m Ceny jsou pouze orienta ní a mohou se m nit! Pro Starterkity s Basic panely neplatí rabaty! 6AV6651-7HA01-3AA3 KP300 Basic Mono PN 429 EUR 6AV6651-7KA01-3AA3 KPT400 Basic color PN 499 EUR 6AV6651-7DA01-3AA3 KPT600 Basic color PN 799 EUR

11 Basic panely Starterkit Basic Panel LOGO! 12/24 RCE LOGO! Power 24V 1,3 A LOGO! Soft Comfort V7 WinCC Basic (TIA Portal) Ethernet kabel 2 m 6AV2132-0HA00-0AA0 KP300 Basic Mono PN 399 EUR 6AV2132-0KA00-0AA0 KPT400 Basic color PN 499 EUR Ceny jsou pouze orienta ní a mohou se m nit! Pro Starterkity s Basic panely neplatí rabaty!

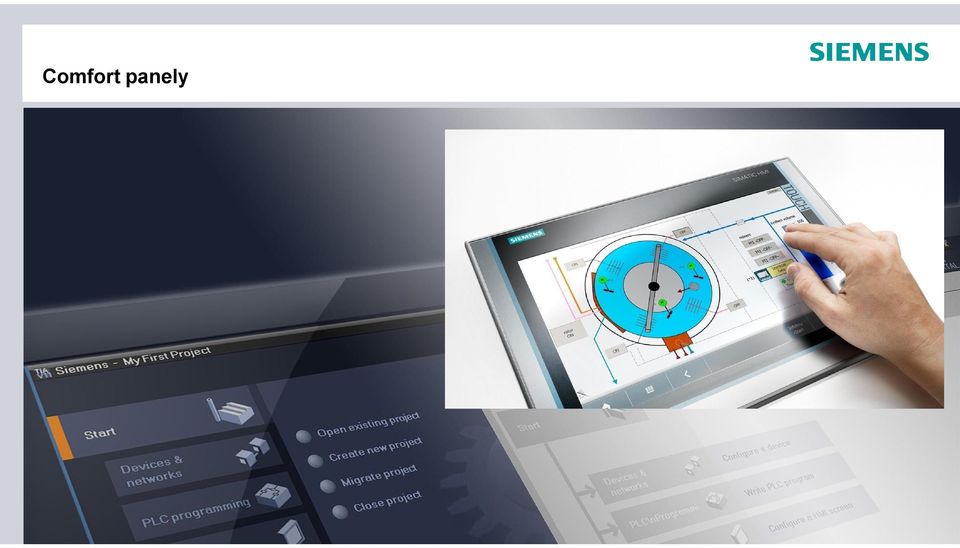

12 Comfort panely

13 Comfort panely Integrovaná funk nost je stejná pro všechny Comfort Panely Comfort Panels 4", 7", 9", 12" DP/PN Archivy, scripty, Internet Explorer, PDF/Excel/Word zobrazova, Media Player, F(x) funkce, prohlíže systémové diagnostiky Comfort Panels 15", 19", 22" DP/PN/ETH

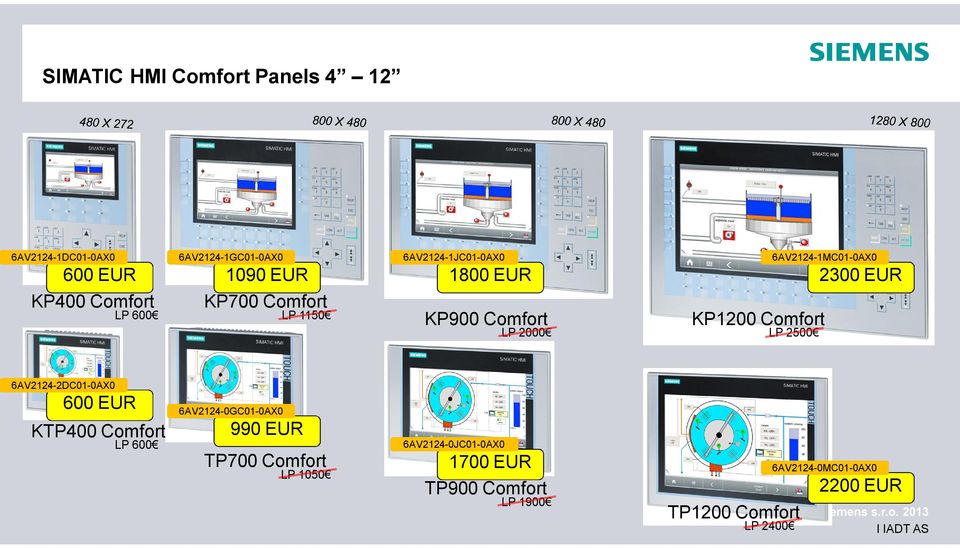

14 SIMATIC HMI Comfort Panels AV2124-1DC01-0AX0 600 EUR 6AV2124-1GC01-0AX EUR 6AV2124-1JC01-0AX EUR 6AV2124-1MC01-0AX EUR KP400 Comfort LP 600 KP700 Comfort LP 1150 KP900 Comfort LP 2000 KP1200 Comfort LP AV2124-2DC01-0AX0 600 EUR KTP400 Comfort LP 600 6AV2124-0GC01-0AX0 990 EUR TP700 Comfort LP AV2124-0JC01-0AX EUR TP900 Comfort LP 1900 TP1200 Comfort LP AV2124-0MC01-0AX EUR

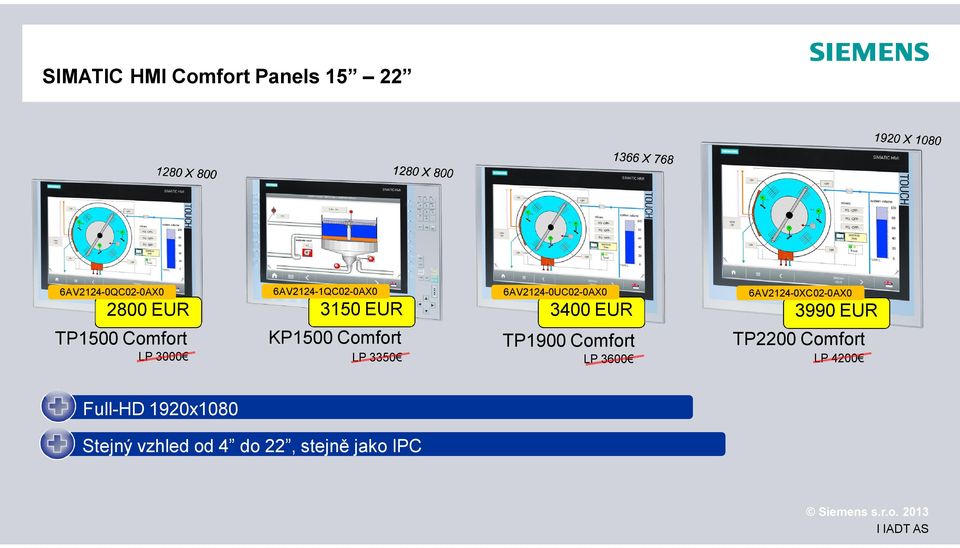

15 SIMATIC HMI Comfort Panels AV2124-0QC02-0AX EUR 6AV2124-1QC02-0AX EUR 6AV2124-0UC02-0AX EUR 6AV2124-0XC02-0AX EUR TP1500 Comfort KP1500 Comfort TP1900 Comfort TP2200 Comfort LP 3000 LP 3350 LP 3600 LP 4200 Full-HD 1920x1080 Stejný vzhled od 4 do 22, stejn jako IPC

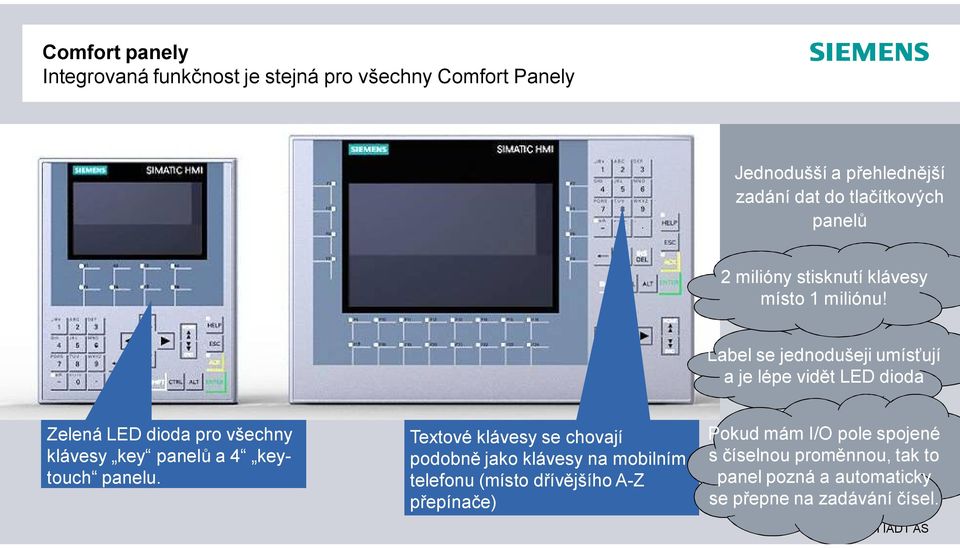

16 Comfort panely Integrovaná funk nost je stejná pro všechny Comfort Panely Jednodušší a p ehledn jší zadání dat do tla ítkových panel 2 milióny stisknutí klávesy místo 1 miliónu! Label se jednodušeji umís ují a je lépe vid t LED dioda Zelená LED dioda pro všechny klávesy key panel a 4 keytouch panelu. Textové klávesy se chovají podobn jako klávesy na mobilním telefonu (místo d ív jšího A-Z p epína e) Pokud mám I/O pole spojené s íselnou prom nnou, tak to panel pozná a automaticky se p epne na zadávání ísel.

17 Comfort panely Profinet 2 integrované USB rozhraní pro p ipojení externích za ízení (nap. tiskárna, USB flash disk, myš, klávesnice) Integrované PROFINET rozhraní 4 1 PROFINET rozhraní (PROFINET RT 10/100MBit/s) PROFINET rozhraní s integrovaným Switchem (PROFINET RT 10/100MBit/s) Od 15 t etí PROFINET rozhraní pro p ipojení na další komunika ní sí (PROFINET základní funkce 1 GBit/s) Audio In/ Audio Out rozhraní možnost mluvených instrukcí pro údržbu pomocí Media Playeru

18 Comfort panely Širokoúhlý displej Širokoúhlý displej s velmi vysokým rozlišením, 16 milión barev, 170 úhel umož ující kvalitní sledování, Možnost tlumení podsvícení (0-100%) Špi kový širokoúhlý displej pro zachycení každého detailu, jednoduché ovládání, zvýšená kvalita itelnosti a dlouhá životnost

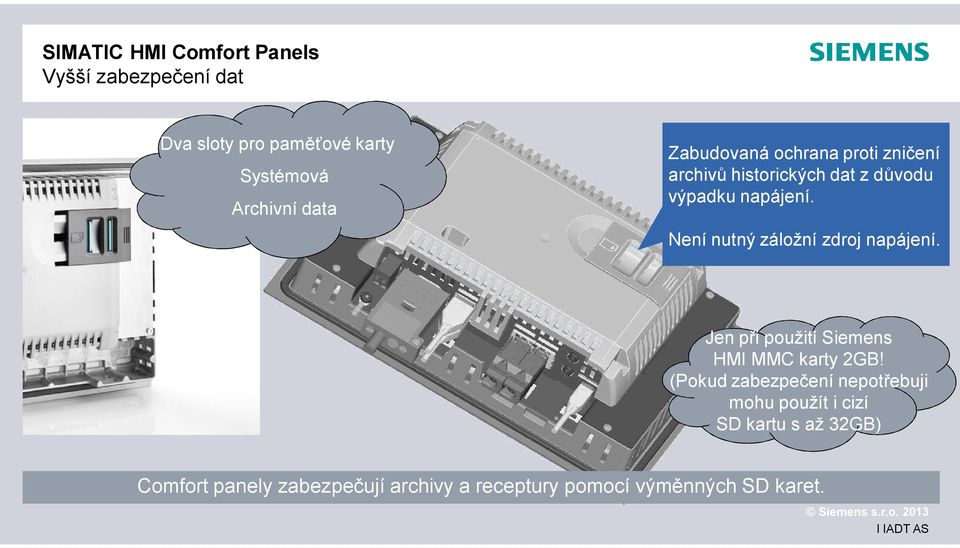

19 SIMATIC HMI Comfort Panels Vyšší zabezpe ení dat Dva sloty pro pam ové karty 1.Systémová 2.Archivní data Zabudovaná ochrana proti zni ení archiv historických dat z d vodu výpadku napájení. Není nutný záložní zdroj napájení. Jen p i použití Siemens HMI MMC karty 2GB! (Pokud zabezpe ení nepot ebuji mohu použít i cizí SD kartu s až 32GB) Comfort panely zabezpe ují archivy a receptury pomocí vým nných SD karet.

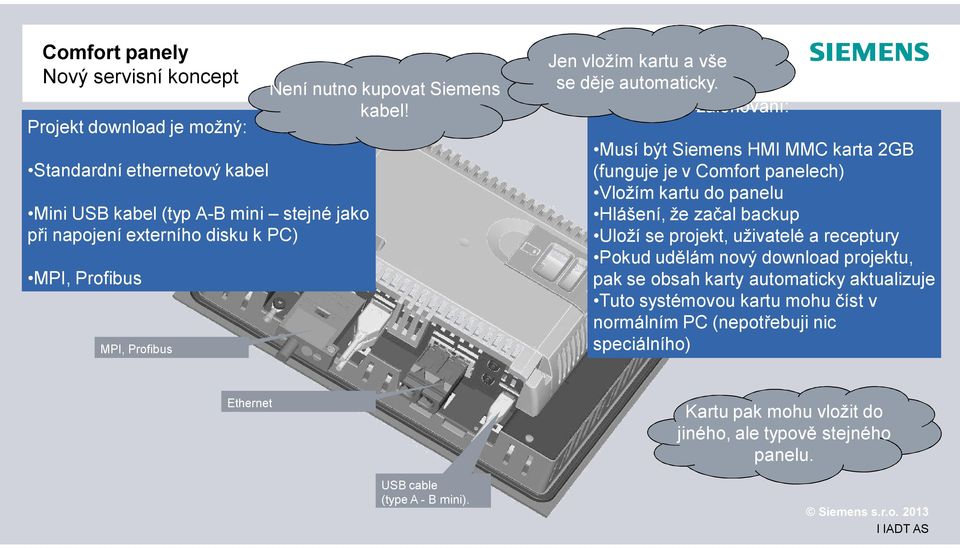

20 Comfort panely Nový servisní koncept Projekt download je možný: Standardní ethernetový kabel Mini USB kabel (typ A-B mini stejné jako p i napojení externího disku k PC) MPI, Profibus MPI, Profibus Není nutno kupovat Siemens kabel! Jen vložím kartu a vše se d je automaticky. Automatické zálohování: Musí být Siemens HMI MMC karta 2GB (funguje je v Comfort panelech) Vložím kartu do panelu Hlášení, že za al backup Uloží se projekt, uživatelé a receptury Pokud ud lám nový download projektu, pak se obsah karty automaticky aktualizuje Tuto systémovou kartu mohu íst v normálním PC (nepot ebuji nic speciálního) Ethernet USB cable (type A - B mini). Kartu pak mohu vložit do jiného, ale typov stejného panelu.

21 Comfort panely Montážní pozice Všechny Comfort panely je možno nasadit jak v landscape, tak i portrait módu.

22 Comfort panely Nové funkce Vše pod kontrolou system diagnostic viewer System diagnostic view Zobrazuje stav jednotlivých komponent (PLC, moduly, objednací ísla, informace z RSE) Mohu si vybírat ze všech PLC, která jsou p ístupná na síti Pouze pro Comfort panely Symboly ukazují stav jednotlivých komponent.

23 SIMATIC HMI Comfort panely Novinka: Objekt pro zobrazení obrázk z ethernetové kamery CamControl bude k dispozici ~07/12

24 Comfort panely Starter kits Comfort panel Projek ní SW WinCC V12 Comfort 6AV2101-0AA02-0AA5 713 EUR Produkt Ochranné fólie 10 ks KTP400 COMFORT 6AV2124-6DJ00-0AX0 TP700 COMFORT 6AV2124-6GJ00-0AX0 73 EUR 82 EUR Starter Kit KTP400 Comfort Starter Kit KP400 Comfort Starter Kit TP700 Comfort 6AV2181-4DB20-0AX0 6AV2181-4DB10-0AX0 6AV2181-4GB00-0AX0 850 EUR 850 EUR 1190 EUR TP900 COMFORT TP1200 COMFORT TP1500 COMFORT TP1900 COMFORT TP2200 COMFORT Pam ová karta Memory Card (SD) 2 GB 6AV2124-6JJ00-0AX0 6AV2124-6MJ00-0AX0 6AV2124-6QJ00-0AX1 6AV2124-6UJ00-0AX1 6AV2124-6XJ00-0AX1 6AV2181-8XP00-0AX0 102 EUR 122 EUR 130 EUR 210 EUR 220 EUR 75 EUR Starter Kit KP700 Comfort Starter Kit TP900 Comfort Starter Kit KP900 Comfort Starter Kit TP1200 Comfort Starter Kit KP1200 Comfort Starter Kit TP1500 Comfort 6AV2181-4GB10-0AX0 6AV2181-4JB00-0AX0 6AV2181-4JB10-0AX0 6AV2181-4MB00-0AX0 6AV2181-4MB10-0AX0 6AV2181-4QB00-0AX EUR 1900 EUR 2000 EUR 2400 EUR 2500 EUR 3000 EUR Ethernetový kabel Dokumentace Starter Kit KP1500 Comfort Starter Kit TP1900 Comfort Starter Kit TP2200 Comfort 6AV2181-4QB10-0AX EUR 6AV2181-4UB00-0AX EUR 6AV2181-4XB00-0AX0 I IADT 4190 ASEUR

25 Starter kits Comfort panel TP700 COMFORT Projek ní SW WinCC V12 Comfort 43 EUR Ochranné fólie 10 ks TP700 COMFORT 6AV2124-6GJ00-0AX0 Pam ová karta Memory Card (SD) 2 GB Ethernetový kabel Dokumentace V starterkitu 6AV2124-0GC01-0AX0 6AV2181-8XP00-0AX0 990 EUR 713 EUR 82 EUR 75 EUR 6AV2101-0AA02-0AA EUR Starterkit Starter Kit TP700 Comfort 6AV2181-4GB00-0AX EUR 670 EUR

26 Migrace panel Cenové porovnání k Katalogová cena[ ] MP377 15" MP TP2200 Comfort MP MP TP1500 Comfort TP1900 Comfort segment MP277 8 TP1200 Comfort TP900 Comfort 900 TP177B KTP400 Comfort Velikost displeje

27 Vzdálená správa

28 Vzdálená správa Options - ešení jednoduchého velína Vzdálený p ístup p es Sm@rt Server Sm@rt Client zdarma Snadná konfigurace na Sm@rt Serveru: pouze uvoln ní pomocí check boxu Clients: Panel se Sm@rtClient view, InternetExplorer 0 EUR Control room Sm@rt client Devices Sm@rtServer: Multi Panels, Comfort Panels, WinCC RT Advanced Devices Client: Sm@rtClient, WinCC RT Professional, WebBrowser Sm@rt 300 EUR Sm@rt server 300 EUR server Plant

29 Tips & Tricks Options - ešení jednoduchého velína Komunikace p es kanál SIMATIC HTTP tení / zápis všech prom nných z SIMATIC HTTP serveru zdarma Jednoduchá konfigurace na HTTP Serveru: zaškrtnutí jednoho check boxu na HTTP Clientovi: Konfigurace jako PLC kanál (Connection) SIMATIC http-client HTTP-client 0 EUR Control room Za ízení: Multi panely, Comfort panely, WinCC RT Advanced 0 EUR SIMATIC HTTP-serv. SIMATIC HTTP-server 0 EUR Plant

30 Tips & Tricks Options - ešení jednoduchého velína Komunikace pomocí kanálu SIMATIC SOAP tení / zápis všech prom nných z SOAP serveru zdarma Jednoduchá konfigurace na SOAP Serveru: zaškrtnutí jednoho check boxu Klienti: MS Office (VBA), Web pages (VBS, Java), SOAP client VB, VBA, Java 0 EUR Control room Za ízení: Multi panely, Comfort panely, WinCC RT Advanced 0 EUR SOAP server SOAP server 0 EUR Plant

31 Základní funk nost Vzdálený p ístup a sledování Web Server Dostupné HTML stránky Start/Stop HMI RT z d vodu údržby P ístup na receptury, hesla a systémové informace Diagnostické informace o HMI za ízení P ístup na soubory na HMI za ízení Nahrání projektu do HMI za ízení 0 EUR

32 Základní funk nost Vzdálený p ístup a sledování Posílání Pomocí SMTP server (Simple Mail Transfer Protocol) Zasláno když: P išlo hlášení vybrané alarm class Zm na hodnoty prom nné Funkce na tla ítku (aktivace scriptu) Internet 0 EUR

33 Vzdálená správa Migrace WinCC flexible Options WinCC flexible Standard Access Option Service WinCC V11 Standard Option Remote access x x Sm@rtServer Remote access Sm@rtClient Remote access x x Sm@rtClient Remote access SIMATIC HTTP Server Access tag by HTTP protocol x SIMATIC HTTP Server Access tag by HTTP protocol Web-service (SOAP) Access tag by SOAP protocol x Web-service (SOAP) Access tag by SOAP protocol HTML-pages Webserver on the Panel x HTML-pages Webserver on the Panel Sending s x Sending s

34 MIGRACE

35 Migrace panel Cenové porovnání k (7 segment) Katalogová cena [ ] TP177B color Nejlepší ešení Comfort Panels TP277 6" TP177B color TP700 Comfort TP177B mono KTP700 Basic MP TP177B mono Cenové d vody Omezení: Po ty objekt WinCC Options SD-Card-Slot Basic Panels 2nd Generation Certifikáty atd. TP277 6, MP177 a TP177B color by m lo být migrováno na TP700 Comfort. TP177B mono m že být migrováno na TP700 Comfort nebo Basic Panels 2nd Generation.

36 Migrace panel Problémové body 90% sou astn existujících klasických panel lze migrovat na nové HMI Panely. Problém: Migrace OP177B není p ímá HW náhrada Podpora komunikace se SIMOTION SINUMERIK Komunikace s T-CPU, H-CPU ProAgent, P-DIAG SIMATIC S7-200/300/400 SIMATIC HMI Touchpanel SIMATIC S7-300/400 SIMATIC S7-1200/1500 SIMATIC Basic/Comfort Simatic S5 V tšina existujících aplikací lze již migrovat dowincc (TIA Portal) already

37 Migrace panel Problémové body - SIMATIC OP 177B Key Touch 1 KP700 Comfort 2 TP700 Comfort Pouze klávesy není dotykový displej Pouze dotykový displej nejsou funk ní klávesy Zm na formátu displeje z 4:3 na širokoúhlý Funk ní klávesy lze nahradit tla ítky na displeji 3 TP700 Comfort+KP8 Tla ítkový panel vedle dotykového panelu Touch a key operace jsou možné 4 KTP600 Basic color Nižší funk nost a po et objekt Touch a key operace jsou možné Pro OP 177B musíme najít alternativní ešení

38 Migrace panel Problémové body TIA Portalu V13 eší integraci SIMOTION Totally Integrated Automation Portal STEP 7 V13 Safety V13 WinCC V13 Startdrive V13 Scout-TIA V4.4 SIMATIC PLC Safety SIMATIC HMI SINAMICS SIMOTION PLC Scout -TIA V4.4 a TIA Portal V13, podpora SIMOTION

39 Migrace panel Problémové body TIA Portalu V13 eší integraci SIMOTION Inovace dostupné sou asn pro ešení s i bez TIA-Portalu Single Source koncept Existuje pouze jeden SIMOTION SCOUT (nejsou další objednací ísla, náklady a licence) Když instaluji, tak rozhodnu, zda SCOUT bude spolupracovat se SIMATIC Managerem nebo (a) s TIA-Portalem Oba typy mohou b žet vedle sebe Migrace kompatibilních projekt do TIA-Portálu je možná SCOUT setup pro SIMATIC Manager SCOUT V4.4 SIMOTION SCOUT V4.4 SCOUT setup pro TIA portal SCOUT V4.4 has an interface to SIMATIC Manager regarding Project management Hardware configuration Communication configuration HMI... gets an interface to the TIA Portal regarding Project management Hardware configuration Communication configuration HMI... Scout V4.4: Q2 / 2014

40 Migrace panel Problémové body WinCC for TIA Portal V13 eší integraci do sv ta SINUMERIK SINUMERIK Create MyHMI /WinCC (option) Migrace z WinCC flexible 2008 SP2/SP3 do WinCC V13 Vytvo ení ovládacích obrazovek pomocí WinCC V13 SINUMERIK komunikace pomocí optionu Create MyHMI /WinCC P ístup na NC data pomocí Create MyHMI /WinCC Projekt m že b žet na SIMATIC Comfort panelech nebo na PC s WinCC RT Advanced Projekt s WinCC RT Advanced je nasaditelný také s SINUMERIK Operate on PCU 50 WinCC flexible 2008

41 Migrace panel Problémové body T-CPU a H-CPU (nejsou zatím podporovány s TIA-Portalu) T-CPU a H-CPU s Comfort panely PLC je možné stále konfigurovat ve STEP 7 V5.x Komunikace s Comfort panely p es absolutní adresování. Tag- synchronization použití TagConverteru Tagy, alarmy, report system error synchronizace: Proxy PLC v TIA-Portalu V13 (1Q/2014)

42 Zp soby migrace P echod na TIA Portal 1. SIMATIC PLC a vizualizace v TIA Portalu * 1 a) Zákazník má integrovaný projekt (WinCC flexible/step7 V5.x) a p echází do TIA Portalu b) Zákazník má samostatné projekty (WinCC flexible/step7 V5.x) a p echází do TIA Portalu 2. Cizí PLC (ne SIMATIC), vizualizace v TIA Portalu Zákazník má projekt ve WinCC flexible a p echází pouze na vizualizaci ve WinCC V1x (TIA Portal). 3. SIMOTION and visualization in TIA Portal V13 Dostupné cca 06/2014 Zákazník má projekt ve WinCC flexible/simotion SCOUT a p echází na TIA Portal * 1 není podporováno: T-CPU, H-CPU, starší CPU, 3rd Party CPU

43 Zp soby migrace áste ný p echod na TIA Portal 4. SIMATIC PLC ve STEP7 V5.5, nová vizualizace ve WinCC V1x (TIA Portal) Zákazník nechá stávající projekt ve STEP7 V5.5 a vytvo í novou vizualizaci ve WinCC (TIA Portal) SIMATIC PLC ve STEP7 V5.5, migrace existující vizualizace do TIA Portalu * 1 Zákazník má již hotový projekt a pouze migruje vizualizaci do WinCC (TIA Portal) Po migraci vizualizace do TIA-Portalu: HMI tags synchronizace po zm nách v STEP7 V5.5 projektu Pokud se zm ní projekt ve STEP7, pak je nutná synchronizace prom nných na vizualizaci ve WinCC (TIA Portal). 6. SIMOTION ve SCOUTu, vizualizace vtia Portalu Dostupné cca 06/2014 ( ešení s Proxy) Zákazník má existující projekt ve WinCC flexible/scout a p echází s vizualizací do WinCC (TIA Portal) S7 PLC ve STEP7 V5.5, existující vizualizace (nebo nová) v TIA-Portalu Dostupné od WinCC V13 ( ešení s Proxy) Zákazník má existující projekt ve WinCC flexible/step7 a chce mít vizualizaci ve WinCC (TIA Portal). + * 1 vhodné pokud pot ebujete použít T-CPU, H-CPU, starší CPU, 3rd Party CPU

44 SIMATIC HMI Migrace Využití stávajících projekt 1: P evedení WinCC flexible Panelu na Comfort panel 1. Deintegrace WinCC projektu z STEP7 projektu (WinCC flexible Copy from STEP 7 ) a migrace WinCC flexible projektu do TIA Portal projektu ( Migrate project ) 2. Change the device type v Comfort panelu ( Change device/version ) SIMATIC Manager WinCC flexible 1 WinCC TIA Portal 2 WinCC Co je možné? Všechny Tags jsou migrované z WinCC flexible Snadná zm na device na Comfort panel STEP 7 V5.5 S7-300/400 Process communication je možná ALARM_S a ReportSystemError nefungují! Zm ny v STEP 7 manuální p enos nebo pomocí TagConverteru

45 SIMATIC HMI Migrace Využití stávajících projekt Scéná 0: Zm na inženýrského systému na TIA-Portal PLC a HMI v TIA Portalu Scéná 1: Zm na inženýrského systému jen pro HMI (WinCC TIA Portal) Smíšená konfigurace: PLC v STEP7 5.5, HMI v WinCC (TIA Portal) SIMATIC Manager TIA Portal SIMATIC Manager TIA Portal WinCC flexible WinCC 2 WinCC WinCC flexible 1 WinCC 2 WinCC STEP 7 V5.5 S7-300/400 1 STEP 7 S7-300/400 STEP 7 V5.5 S7-300/400 Komunikace je možná 1. Migrace integrovaného projektu p es Migrate project Provede se konverze projektu do TIA Portalu P vodní panel z stává. 2. Device change Change device/version Zm na p vodního panelu na jeho následníka Všechna data jsou zachována (screens, connections, tags ) 1. Migrace projektu z WinCC flexible p es Migrate project Provede se konverze projektu do TIA Portalu P vodní panel z stává. 2. Device change Change device/version Zm na p vodního panelu na jeho následníka Všechna data jsou zachována (screens, connections, tags ) Omezení: nelze použít AlarmS a Report System Errors

46 SIMATIC HMI Migrace Spolupráce STEP 7 (Classic) TagConverter t2: B hem údržby byl PLC program modifikován (nap. zm na struktury dat v DB) 1. Vytvo ení TagConverter Template Rozhraní mezi STEP 7 (Classic) a WinCC (TIA Portal) a výb r požadovaných PLC Tag (DataBlocks, Symbols, Connections, ) 2. Konverze vybraných PLC Tag do Excelovského souboru 3. Import Excelovského souboru do Tag Table v projektu v TIA Portalu SIMATIC Manager STEP 7 V5.5 S7-300/400 tags Procesní komunikace 1 2 TIA Portal WinCC 3 tags Pro má smysl použít TagConverter? TagConverter se používá k zajišt ní konzistence dat mezi STEP7 a HMI! TagConverter není nezbytný pro zajišt ní migrace procesní komunikace.xlsx file Nelze použít ALARM_S a ReportSystemError!

47 WinCC TagConverter Kombinace nového HMI bez zm ny programu pro PLC SIMATIC Controller STEP 7 V5.x SIMATIC HMI device WinCC (TIA Portal) Data nejsou konzistentní tags/symbols Tady musí být zp sob tags/symbols

48 WinCC TagConverter Kombinace nového HMI bez zm ny programu pro PLC SIMATIC Controller STEP 7 V5.x SIMATIC HMI device WinCC (TIA Portal) WinCC TagConverter tags/symbols P ímý p ístup do SIMATIC Manageru Import do WinCC (TIA Portal) tags/symbols

49 WinCC TagConverter Kombinace nového HMI bez zm ny programu pro PLC SIMATIC Controller STEP 7 V5.x SIMATIC HMI device WinCC (TIA Portal) WinCC TagConverter tags/symbols Kozistence dat tags/symbols

50 WinCC TagConverter P ehled Nový TagConverter Funk nost Nový TagConverter umí exportovat DB a symboliku p ímo z klasického STEP7 projektu. Není nutný d ív jší export každého DB p es text printer. N kolik DB je možno exportovat najednou. V DB nebo symbolice lze ozna it, co se má stát HMI tagem. Jeden soubor je importován do Tia Portalu Omezení: nefunguje AlarmS a Report System Errors

51 SIMATIC HMI Migrace Spolupráce STEP 7 (Classic) by WinCC V13 (Proxy PLC) t3: PLC ve STEP 7 V5.5 a HMI ve WinCC V13 1. Definice proxy PLC v TIA Portalu V13 (vytvo ení PLC a výb r projektu v STEP 7 classic) 2. Propojení proxy PLC a HMI Použití proxy PLC jako normálního PLC ve STEP 7 V13 Výb r Tag použití Alarm_S a Report System Error SIMATIC Manager STEP 7 V5.5 S7-300/400 1 STEP 7 Proxy PLC TIA Portal V13 2 Process communication possible WinCC Co je možné? Jednoduchý výb r tag Alarm_S Report System Error PLC, která nejsou podporována ve STEP 7(TIA Portal) S7-300 T S7-400 H stará PLCs

52 Spolupráce STEP 7 (Classic) s WinCC V13 Create Proxy pro HMI projekt Postup 1. Vytvo ení proxy PLC 2. Výb r STEP 7 classic projektu 1 2

53 Spolupráce STEP 7 (Classic) s WinCC V13 Create Proxy pro HMI projekt Postup 3. Výb r toho, co ze STEP 7 classic projektu se má stát PLC Tagem 3

54 Spolupráce STEP 7 (Classic) s WinCC V13 Create Proxy pro HMI projekt Postup 4 4. Použití Proxy PLC jako normální PLC - p ipojení na sí - vytvo ení HMI connection -

55 Spolupráce STEP 7 (Classic) s WinCC V13 Create Proxy pro HMI projekt Postup 5. Použití Proxy PLC jako normální PLC - Výb r PLC Tag pro HMI obrazovku 5

56 Spolupráce STEP 7 (Classic) s WinCC V13 Create Proxy pro HMI projekt Postup 6. Update proxy PLC pro na tení zm n z STEP 7 classic projektu - Nové tags - Zm n né tags - Nové messages - 6

57 SIMATIC HMI Comfort Panels Spolupráce STEP 7 Classic a WinCC (TIA Portal) D íve S7 Classic Project export DBs s použitím text printeru Tag Converter XLSX Files Tags only TIA Portal V11/12 Krok 1 Zá í 2013 S7 Classic Project Export DBs s použitím TagConverteru Tag Converter XLSX File Tags only TIA Portal V11/12 Step 2 S7 Classic Project Spolupráce STEP 7 Classic a WinCC (TIA Portal) Plná integrace žádná omezení TIA Portal V13 September 2013: vylepšení pomocí TagConverteru WinCC V13: Spolupráce STEP 7 Classic a WinCC (TIA Portal) Data blocks, symbols, Alarm_S a Report System Error

58 Zp soby migrace ešení s Proxy SIMOTION ve SCOUTu, vizualizace v TIA Portalu Dostupné cca 06/2014 PLC ve STEP7 V5.5, vizualizace v TIA Portalu Dostupné s WinCC V13 STEP7 V5.x / SIMOTION SCOUT Migrace X77-devices / SIMOTIONcontroller STEP7 V5.x / WinCC flexible Migrace X77-Device / S7- PLC WinCC V1x + x77 device WinCC V1x + x77 device SIMOTION Proxy Zm na DEVICE S7-Proxy Zm na DEVICE WinCC V13 + Comfort Panel WinCC V13 + Comfort Panel

59 Migrace panel Project transfer Pokud je migrovaný panel podporován i ve WinCC V1x, tak je projekt p eveden 1:1 Pokud migrovaný panel není podporován ve WinCC V1x, tak je p eveden na odpovídajícího následníka Jednoduché nastavení zp sobu p evedení obrazovek z formátu 4:3 do širokoúhlého formátu WinCC flexible 2008 SP2 MP 270B MP 277 WinCC V11 WinCC flexible 2008 SP2 WinCC V1x TP 177B TP700 Comfort

60 Migrace panel Nastavení migrace obrazovky

73 Migrace panel Objekty z WinCC flexible, které nejsou podporovány v TIA-Portalu Global libraries Dictionaries Project versions a change log Migrace global libraries P ímá migrace není podporována... Ale project library m žeme migrovat Objekty z global library mohou být kopírována do project library

74 Migrace panel Migrace komunika ních connections 1. Komunika ní kanál je podporován: 1:1 migrace 2. Komunika ní kanál má následovníka: Automatické p evedení na následovníka 3. Komunika ní kanál již není podporován: Connection není migrováno Všechny external tags z tohoto connection se zm ní na internal tags External tag properties jako t eba adresa se konverzí ztratí

75 Migrace - runtime data Migrace dat z receptur a user administration Export dat na externí médium pomocí systémové funkce nebo p es ProSave Spušt ní migrovaného projektu Re-import dat Migration archivních dat Archivní data z externího média jsou p ímo využity pro migrovaný projekt P esto je dobré si ud lat zálohu archiv pomocí systémové funkce ArchiveLogfile nebo Copy & Paste

76 Migrace z WinCC flexible do WinCC V1x Start migrace Portal view Project view Migration dialog Source Classic project to be migrated Target Storage path of TIA Portal V11 project Data format *.S7P STEP 7 V5.x project *.HMI WinCC flexible project Project pro migraci Cílový adresá

77 Migrace z WinCC flexible do WinCC V1x Migration report Log file je p ístupný Dialog window na konci migrace Properties projektu (context menu projektu)

78 Migrace z ProTool p es WinCC flexibe do WinCC V1x Released: 2004 Phase out: 2007 Mature product: 2009 Released: May 2010 Released: Dec 2011 Released: Jan 2012 Discontinuation:2010 ProTool WinCC flexible WinCC V11 WinCC flexible WinCC V12 save as V6.0 SP3 Migrace 2008 SP2 open 2008 SP3 Migrace Migrace V11 SP2 open V12 Migrace projektu ve WinCC flexible do WinCC VC11 je možná pouze s verzí 2008 SP2. ProTool projekty musí být nejd íve migrovány do WinCC flexible 2008 SP2.

79 SIMATIC HMI Panel Migrace Porovnání panel Panely v Ex Integrovaný projekt Rozm ry (instalace)

80 SIMATIC HMI Panel Migrace Migrace (ukázka) Migrace (prezentace)

81 Migration SIMATIC HMI Panels P edch dce p edch dc P edch dce p edch dc P esko it p ímou náhradu Náhrada OP3 OP 73 KP300 Basic OP7 OP 77A OP 77B KP400 Basic KP400 Comfort OP17 OP 177B KP700 Comfort TP 170A TP/OP 170 TP 177A TP/OP 177B KTP600 Basic TP/KP700 Comfort TP/OP/MP 270 TP/OP/MP 277 TP/KP700 Comfort to TP/KP1200 Comfort MP 370 MP 377 TP/KP1500 Comfort to TP2200 Comfort C7 WinAC MP Panel + control see WinAC MP

82 Bezplatná technická podpora Specialista na migraci ovládacích panel

83 Migration Support V12 s Migration Support V12 P edprodejní a projektová podpora - Každý zákazník má svoji kontaktní osobu v SUP FA Zákazník Regionální technický poradce Support SUP FA - Spolupráce s vývojovým odd lením. - Kontakt na produktové managery - Kontrola migrace a vytvo ení migra ních doporu ení - Podpora regionálních technických poradc - Návšt va p ímo u zákazníka

84 Getting Started

85 Školení

86 Diskuze

87 D kuji za pozornost Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha
