1 2015 NENAČOVICE - DOPRAVNÍ STUDIE Ing. Tomáš Kapal FanIT s.r.o

2 Nenačovice dopravní studie Obsah: 1. OBECNÉ INFORMACE CHARAKTERISTIKA ŘEŠENÉHO ÚZEMÍ Demografické údaje Komunikační síť Odvodnění Dopravní obslužnost dotčeného území Parkování Pěší vazby ANALÝZA STÁVAJÍCÍHO STAVU Kritická místa Komunikace pro pěší Nehodovost Prověření průjezdů územím návěsovou soupravou NÁVRH OPATŘENÍ Jednoduchá opatření Stavební opatření POUŽITÉ PODKLADY PŘÍLOHY Statistika nehod Dopravní situace stávající stav Situace kritických míst Vlečné křivky návěsová souprava x osobní automobil Vlečné křivky nákladní automobil do délky 9 m x osobní automobil Vlečné křivky osobní automobil O2 x osobní automobil Situace návrh opatření

3 Nenačovice dopravní studie 1. Obecné informace Zpracovatel: Ing. Tomáš Kapal autorizovaný inženýr v oboru dopravní stavby č.a a auditor bezpečnosti pozemních komunikací č Studie byla provedena v červnu Charakteristika řešeného území Území obce Nenačovice se nachází z větší části v přírodním parku Povodí Kačáku, v údolí řičky Loděnice. Zástavba rozkládající se převážně na jeho západním úbočí zaujímá nepravidelný půdorys o ploše cca 25 ha a leží v nadmořské výšce 267 až 350 m n.m. Na východním svahu se nalézá novější výstavba a chatová osada. Severojižním směrem souběžně s vodotečí prochází obcí silnice III/ Na ni navazuje silnice III/10130, končící slepě v lokalitě Mladina Demografické údaje Vývoj počtu obyvatel ve sledovaných letech Rok Počet obyvatel

4 Nenačovice dopravní studie Počet dokončených rodinných domů v posledních letech Rok Počet dokončených RD V posledních letech dochází k nárůstu počtu obyvatel, který je z velké části způsoben migrací obyvatel Komunikační síť Základní komunikací sloužící k dopravní obsluze obce Nenačovice je silnice III. třídy č. III/ Tato komunikace spojuje obec Loděnice, zde se napojuje na silnici II. Třídy č. II/605, a obec Úhonice, zde se napojuje na silnici II. Třídy č. II/101. Celková délka této komunikace je 8200 m. Tato silnice má kryt z asfaltobetonu a šířka zpevněné části v k.ú. Nenačovice je cca 4,5 5,0 m. Krajnice je neznatelná. Dle ČSN Projektování silnic a dálnic je nejmenší možná kategorie silnice S 6,5/50, kde je šířka zpevněné části 5,5 m. Rozšíření ve směrových obloucích není zohledněno. Na obou stranách tato silnice, při vjezdu do k.ú. Nenačovice, překonává vodoteč. Na příjezdu od Loděnic je betonový most o délce 9,5 m. Zatížitelnost mostu je omezena svislou dopravní značkou na 15 t a jediné vozidlo 19 t. Na druhé straně se nachází betonový most, který má zatížitelnost omezenou na 11 t a jediné vozidlo 17 t. tento most je opatřen oboustranným dopravně bezpečnostním zábradlím. Většina komunikací v dotčeném území je bez chodníků. Na silnici III/10130 je omezena rychlost svislou dopravní značkou na 30 km/h. Omezení rychlosti je i na silnici III/10129 poblíž autobusové zastávky. Místní komunikace jsou v dotčené oblasti většinou na hraně životnosti. Výpis některých poruch, které se těchto komunikacích nacházejí: Olamování okrajů vozovky, poklesy v místech rýh pro inženýrské sítě, ztráta makrotextury zvýšená nezpevněná krajnice atd. Místní komunikace nejsou dostatečně únosné. Pro přesné určení únosnosti je nutné provést odborné měření únosnosti Odvodnění Odvodnění na silnici III/10129 je řešeno odtokem do okolního terénu, ale vlivem hromadění nečistot, zbytků materiálu po zimní údržbě a prorůstání vegetací je neudržovaná nezpevněná krajnice zvýšena nad úroveň povrchu vozovky. Tím vytváří hrázku, podél níž je možné hromadění vody, která vlivem podélného sklonu teče podél této hrázky a nezpevněnou krajnici vymílá. Ostatní místní komunikace jsou odvodněny částečně vsakem do přilehlých zelených pásů a částečně pomocí dešťové kanalizace Dopravní obslužnost dotčeného území Základní dopravní obslužnost je zajištěna pouze veřejnou autobusovou dopravou. Denně jedou 4 spoje, jedoucí do Berouna. Na lince jsou nasazovány autobusy značky SOR o délce 10,5, tedy zkrácená verze o celkové délce 10,5 m. Nejbližší škola se nachází v Loděnicích cca 4 km. 3

5 Nenačovice dopravní studie 2.5. Parkování Většina vlastníků pozemků si řeší parkování na vlastním pozemku, některá vozidla využívají k parkování zelené pásy kolem zpevněné části komunikace Pěší vazby V obci se nenacházejí významnější cíle pěší dopravy, proto lze tyto trasy těžko určit. Ale je zde předpoklad silnější pěší vazby směrem k autobusové zastávce. Obcí prochází dvě turisticky značené trasy. Žlutá turistická značka vede z malých Přílep do Úhonice a červená turistická značka vede z Loděnic údolím Loděnického potoka až do Nového Strašecí. Během letní sezóny je zvýšený pěší provoz na silnici III/10129 mezi křižovatkou se silnicí III/10131 a křižovatkou se silnicí III/10130 a to z důvodu, že poblíž křižovatky se silnicí III/10131 se nachází veřejné koupaliště. 3. Analýza stávajícího stavu 3.1. Kritická místa Většina problémových míst se nachází na průtahu obcí silnice III/10129, jelikož šířka silnice neodpovídá plnohodnotné obousměrné komunikaci dle ČSN , tedy minimálně kategorii S 6,5/50. Šířka zpevněné části se pohybuje od 4,5 m do 5 m. Na celé délce komunikace není moc míst, kde je možné vyhnutí nákladních vozidel. V podstatě jediná možnost vyhnutí je v zastavěné části obce v místě napojení silnici III/ Šířkové uspořádání nepřispívá k bezpečnosti provozu na pozemní komunikaci. Dalším rizikovým faktorem jsou vzrostlé stromy, jenž se nacházejí hned za krajnicí. Na druhou stranu je nutné konstatovat, že toto šířkové uspořádání nutí řidiče, aby jeli pomaleji, tudíž na tomto úseku nedochází k závažným dopravním nehodám. V letních měsících je jedno z rizikovějších míst na silnici III/10129 mezi křižovatkou se silnicí III/10131 a křižovatkou se silnicí III/10130, kdy je na této silnici zvýšený pohyb chodců, tedy nejzranitelnějších účastníků provozu na pozemních komunikacích. Tento úsek je úzký a velice nepřehledný. Tudíž je zde vysoká šance střetu motorového vozidla s chodcem. Kritická místa jsou i na silnici III/10130, kde úzká vozovka může způsobovat kolize protijedoucích vozidel, ale častěji dochází při vyhýbání ke sjetí vozidla do přilehlého zeleného pásu a tím dochází k narušování okrajů vozovky a devastaci zelených pásů. Nedostatečné odvodnění silnice III/10129 může představovat zvýšené nebezpečí vzniku smyku, jelikož povrchová voda neodtéká dostatečně rychle a dochází k tvorbě kaluží Komunikace pro pěší Ve velké části obce nejsou chodníky. Jediný krátký chodník bez návaznosti je u křižovatky silnic III/10129 a III/10130 u autobusové zastávky. 4

6 Nenačovice dopravní studie 3.3. Nehodovost Dle statistik nehodovosti dle zdroje z Celkem se od roku 2007 stalo na dotčeném území 10 dopravních nehod. Jedna se stala na silnici III/10131, která není součástí studie, jelikož se nachází mimo katastr obce Nenačovice. Pouze při jedné nehodě došlo k lehkému zranění. Tato nehoda se stala na místní komunikaci v severní části obce. Ve dvou případech byla příčina nehody nedodržení rychlosti stavu vozovky, ve dvou případech byla příčina nedodržení dopravní značky Dej přednost v jízdě a ve dvou případech byla příčina nesprávné otáčení nebo couvání. = Ve 44% případů bylo účastníkem nehody nákladní vozidlo. Výpočet relativní nehodovosti:, 10 =1,7 Relativní nehodovost byla počítána pouze pro úsek silnice III/ Běžně se u směrově nerozdělených komunikacích tato hodnota pohybuje mezi 0,5-0,9. Tudíž je tato hodnota docela vysoká. Intenzita vozidel o hodnotě 600 vozidel za 24 hodin je pouze odhad. Měření intenzity nebylo provedeno. Detailní přehled nehod je uveden v příloze Prověření průjezdů územím návěsovou soupravou Pomocí vlečných křivek bylo prověřeno projetí územím návěsovou soupravou o délce 16,5 m. Tyto vlečné křivky jsou zobrazeny v situaci kritických míst. Vlečné křivky prokazují, že jízda návěsových souprav po této úzké silnici není vhodná, jelikož i v přímých úsecích vozidlo zabírá víc než jeden jízdní pruh a ve směrových obloucích zabírá celý prostor vozovky. 4. Návrh opatření Opatření pro zlepšení bezpečnosti provozu na pozemních komunikacích by se dal rozdělit do dvou skupin Jednoduchá opatření, která se dají uskutečnit v krátkém časovém horizontu a opatření, která vyžadují nákladnější stavební úpravy. Na části silnice III/10130, procházejíc obcí, je plánována rekonstrukce. V rámci této rekonstrukce dojde k rozšíření vozovky a vybudování jednostranného chodníku, což by mělo vyřešit problémy, které se této komunikace týkají. Jedna větev chodníku bude vybudována i podél silnice III/10129 v délce cca 85 m. Vzhledem ke značným finančním nákladům na tuto akci, bude ovšem v dohledné době realizována pouze cca 1/3 z předpokládaného rozsahu rekonstrukce, časový horizont realizace zbylé části nelze v současné době odhadnout Jednoduchá opatření Mezi jednoduchá opatření patří úprava stávajícího dopravního značení. Z důvodu nedostatečné šířky silnice III/10129 by bylo vhodné omezit vjezd nákladních vozidel. Vjezd nákladních 5

7 Nenačovice dopravní studie vozidel je už sice omezeno pomocí maximální možné tonáže vozidel na mostech na vjezdech do katastru Nenačovic, ale z řidiči více respektují značku s omezením maximální délky vozidla. Z hlediska charakteru území a jeho obsluhy, ale není možné zakázat vjezd všem nákladním automobilům. Proto by bylo vhodné navrhnout zákaz vjezdu vozidel delší než 9 m (B17) s dodatkovou tabulkou E 13 MIMO AUTOBUSY. Tyto značky by byly umístěny jednak na křižovatce se silnicí III/10131 a dále by musela být umístěna u mostu přes potok Loděnici směrem k Úhonicím. Dále je nutno osadit předzvěsti k této značce a to pomocí značky B17 s dodatkovou tabulkou E 7b v případě křižovatky se silnicí III/10131 a v obci Úhonice na křižovatce se silnicí II/101 bude umístěna značka B17 s dodatkovou tabulkou E 3a a vzdáleností 2500 m. Délka nákladních vozidel do 9 m byla zvolena s ohledem na vlečné křivky, kdy dle těchto křivek vozidla kratší než 9 m nemají problém s míjením v 90% trasy. Možné problémy nastávají pouze v několika směrových obloucích. V těchto obloucích by byly osazeny svislé dopravní značky P8 a P9 Přednost protijedoucímu vozidlu. Výjimka pro autobusy je navržena z důvodu zajištění základní dopravní obslužnosti obce. Na lince jsou provozovány autobusy SOR 10,5. Aby byli řidiči informováni o možném pohybů chodců na silnici III/10129 bylo by vhodné osadit mezi křižovatku se silnicí III/10131 a křižovatkou se silnicí III/10130 svislou dopravní značku A22 s dodatkovou tabulkou E13 s piktogramem chodce. Pro zvýšení bezpečnosti vozidel na silnici III/10129 by měly být osazeny po obou stranách vozovky směrové sloupky Z11a a Z11b. Dále by měla být po celé délce úseku mimo zastavěné území vodící čára V 4. Na křižovatce silnic III/10129 a III/10130 musí být osazena svislá dopravní značka P4 Dej přednost v jízdě na větvi z místní komunikace a zvážení osazení značky P6 na větvi silnice III/ Stavební opatření Stavební opatření lze ještě rozdělit na udržovací práce a kompletní přestavbu silnice. Do udržovací prací by pařilo znovuobnovení nezpevněné krajnice a s tím spojené zajištění správného odvodnění vozovky. Dále by mělo dojít k opravě porušeného krytu. Stavební úpravy vedoucí ke zlepšení bezpečnosti dopravy na silnici III/10129 by znamenaly přebudování stávající silnice dle platných norem. Tedy tato silnici III. třídy by měla být provedena v kategorii S 6,5/50. Toto opatření by si vyžádalo vysoké investiční náklady. 5. Použité podklady Vyhláška č. 30/2001Sb., kterou se provádějí pravidla provozu na pozemních komunikacích a úprava a řízení provozu na pozemních komunikacích, ve znění pozdějších předpisů ČSN Projektování silnic a dálnic ČSN Projektování místních komunikací TP 65 MD ČR Zásady pro dopravní značení na pozemních komunikacích TP 171 MD ČR Vlečné křivky pro ověřování průjezdnosti směrových prvků pozemních komunikací Jednotná vektorová dopravní mapa dostupná online na Bezpečnostní inspekce pozemních komunikací metodika provádění CDV 6

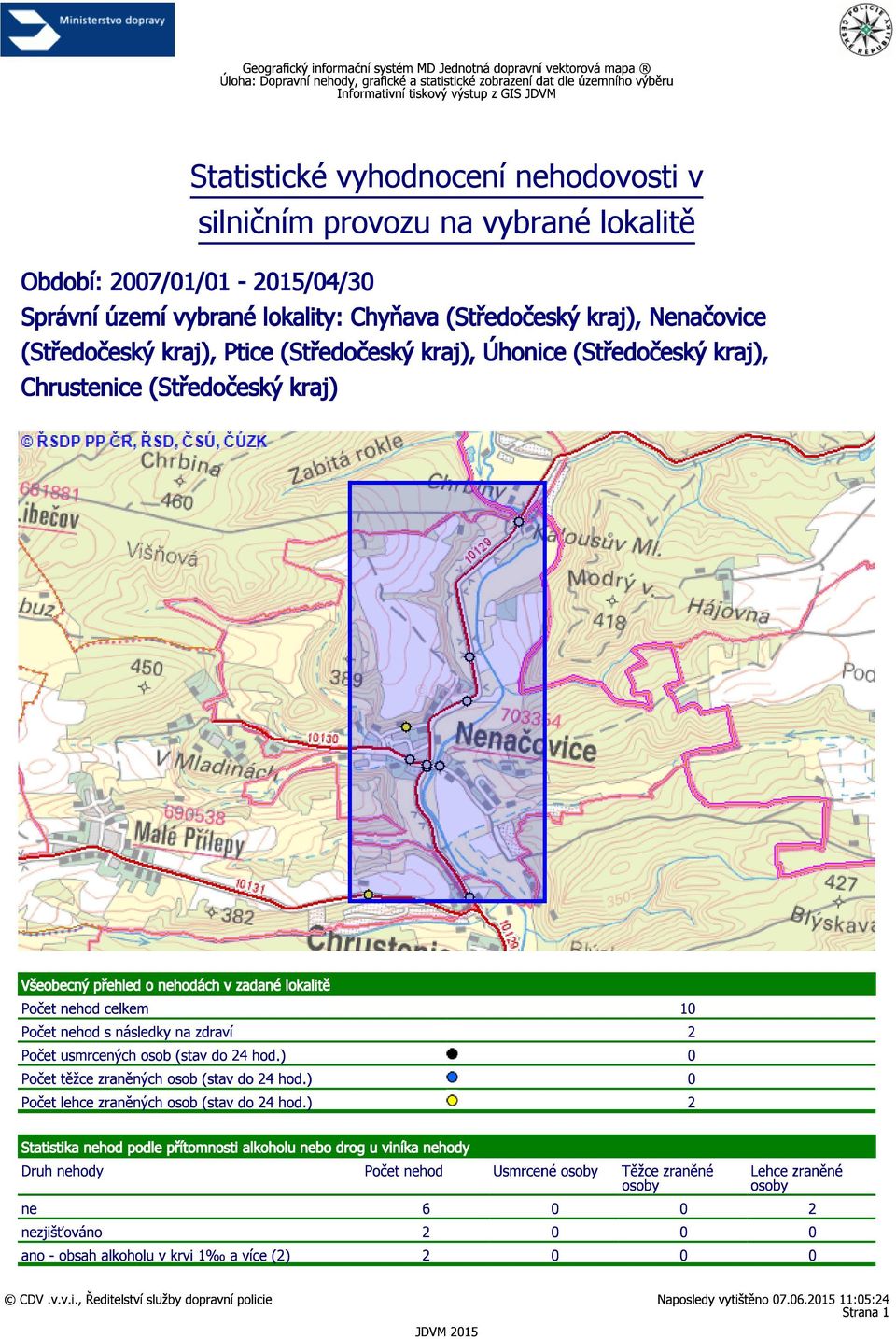

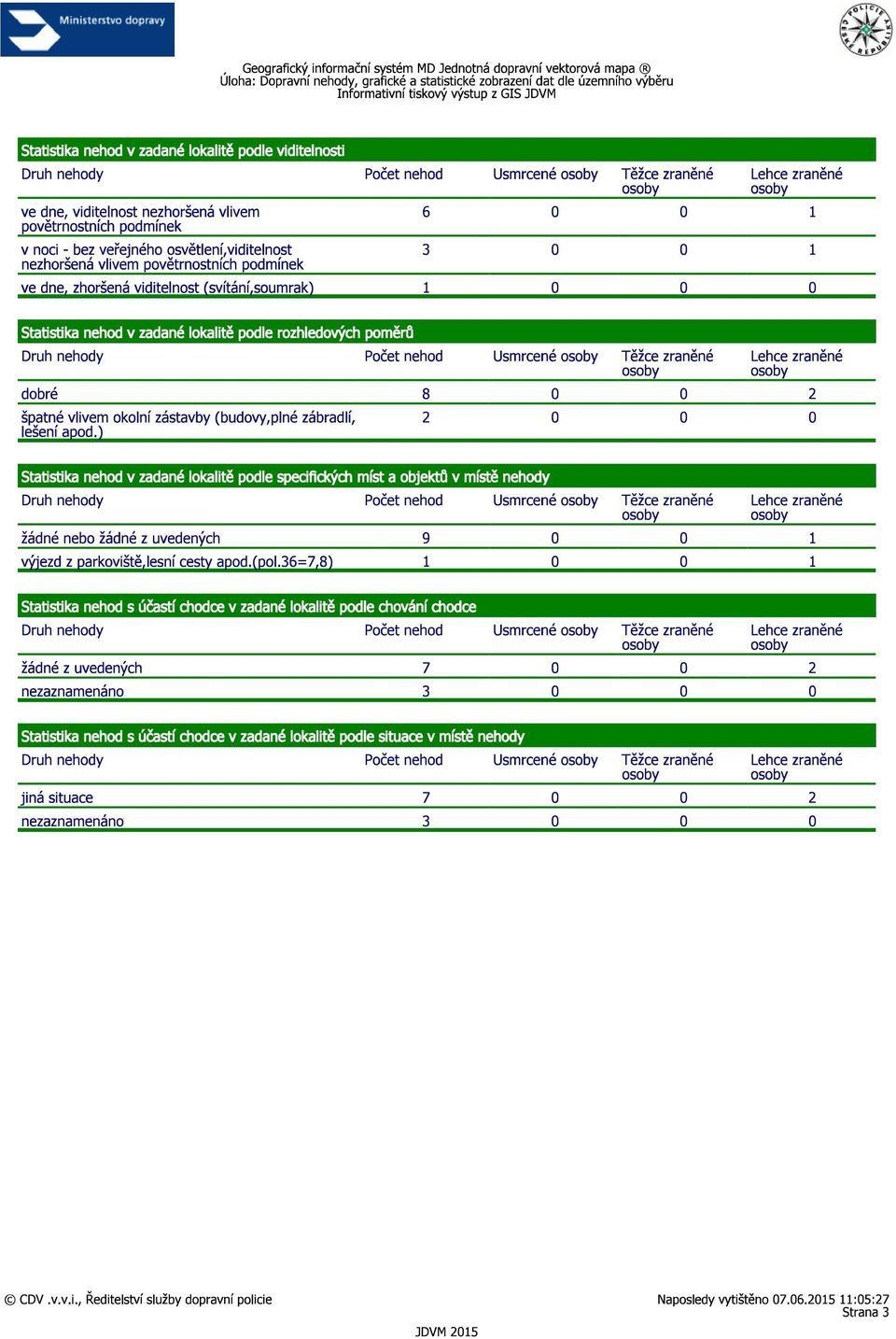

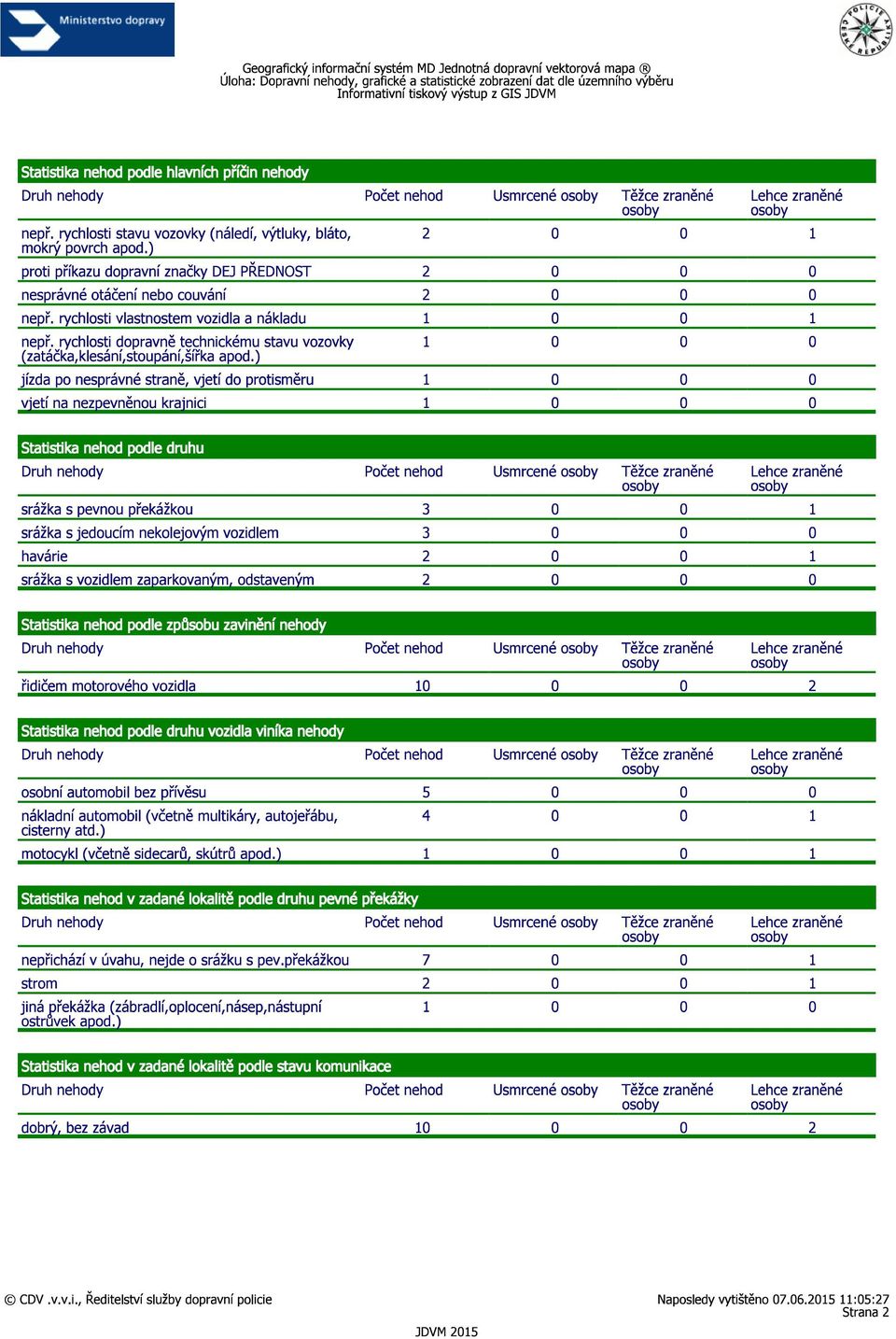

8 Nenačovice dopravní studie 6. Přílohy 6.1. Statistika nehod 6.2. Dopravní situace stávající stav 6.3. Situace kritických míst 6.4. Vlečné křivky návěsová souprava x osobní automobil 6.5. Vlečné křivky nákladní automobil do délky 9 m x osobní automobil 6.6. Vlečné křivky osobní automobil O2 x osobní automobil 6.7. Situace návrh opatření 7

9

10

11

12 Předpokládaný konec plánované rekonstrukce ulice Směr Úhonice > Místní komunikace - obousměrnná, bez chodníků šířka vozovky cca 3 m Místní komunikace - jednosměrnná, bez chodníků šířka vozovky cca 4,5 m III/10129 Silnice je lemována vzrostlými stromy Místní komunikace - obousměrnná, bez chodníků šířka vozovky cca 5,0 m Šířka zpevněné části se pohybuje mezi 4,5-5,0 m Krajnice neznatelné III/10129 III/ t Silnice je lemována vzrostlými stromy

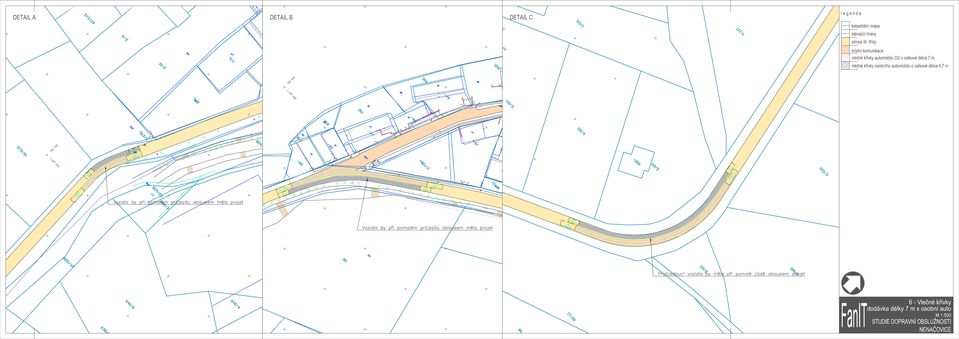

13 Směr Úhonice > Detail B Při průjezdu ulicí návěsová souprava zabírá cca 80 % zpevněné části vozovky Detail C Nevyhovující konstrukce vozovky - není dostatečná únosná Místní komunikace - jednosměrnná, bez chodníků šířka vozovky cca 4,5 m III/10129 Silnice je lemována vzrostlými stromy Šířka zpevněné části se pohybuje mezi 4,5-5,0 m Krajnice neznatelné III/10129 Odbočení návěsové soupravy doprava z vedlejší ulice není fyzicky možné Detail A Při odbočení z obou směrů dochází k zajetí do protisměru Při průjezdu směrovým obloukem dojde k zabrání celé šířky vozovky V letních měsících vyšší pohyb chodců po úzké vozovce

14

15 KO 2N KO 2N KO 2N KO 2N KO 2N KO 2N

16 O2 O2 O2 O2 O2 O2

17 Doplnění směrových sloupků Z11a a Z11b a dále doplnění vodící čáry V4 Svislá značka B17 umístěna na hranici křižovatky silnic II/101 a III/10129 III/10130 III/10129 III/10131 Doplnění směrových sloupků Z11a a Z11b
