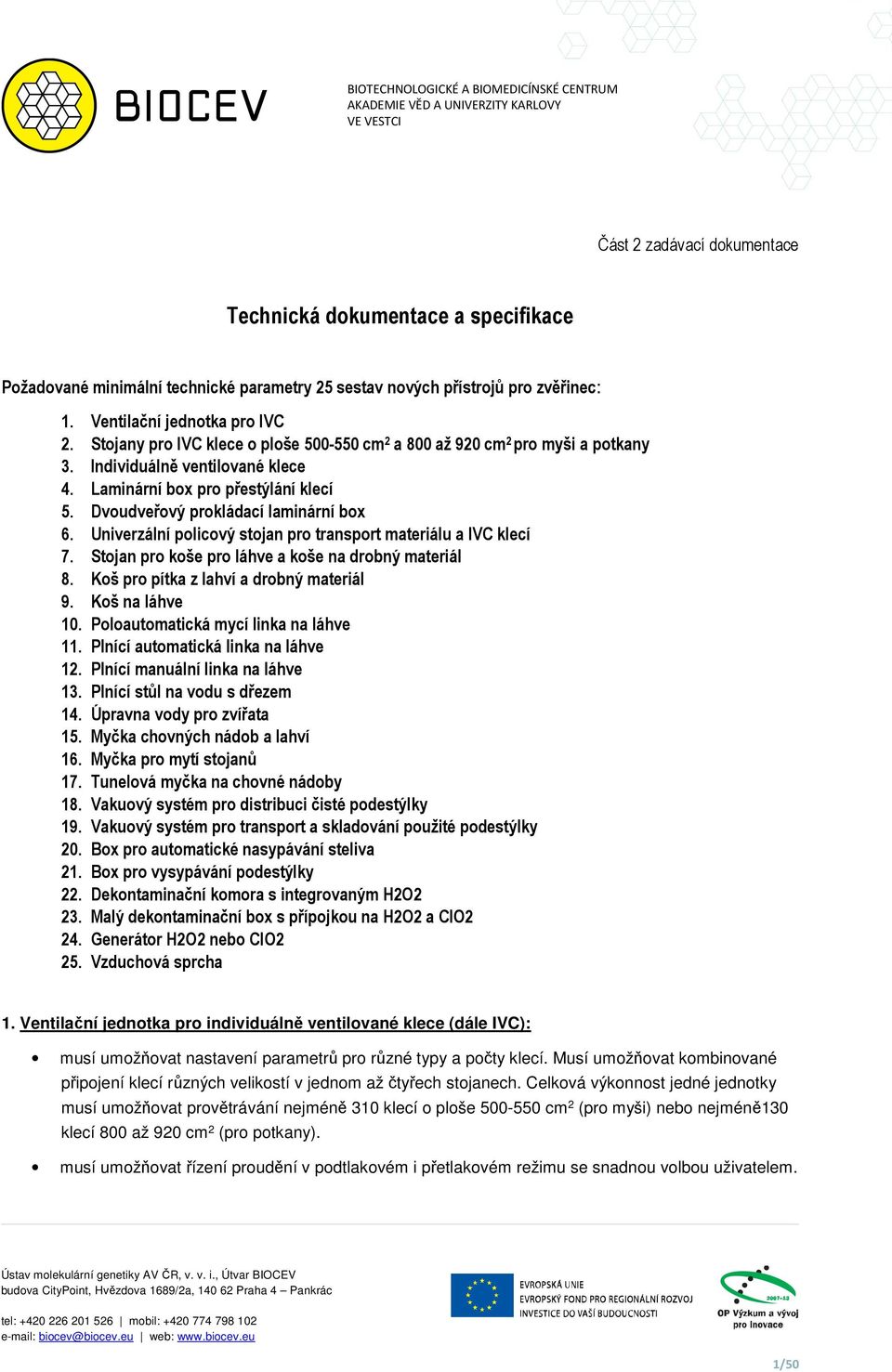

1 Část 2 zadávací dkumentace Technická dkumentace a specifikace Pžadvané minimální technické parametry 25 sestav nvých přístrjů pr zvěřinec: 1. Ventilační jedntka pr IVC 2. Stjany pr IVC klece plše cm 2 a 800 až 920 cm 2 pr myši a ptkany 3. Individuálně ventilvané klece 4. Laminární bx pr přestýlání klecí 5. Dvudveřvý prkládací laminární bx 6. Univerzální plicvý stjan pr transprt materiálu a IVC klecí 7. Stjan pr kše pr láhve a kše na drbný materiál 8. Kš pr pítka z lahví a drbný materiál 9. Kš na láhve 10. Plautmatická mycí linka na láhve 11. Plnící autmatická linka na láhve 12. Plnící manuální linka na láhve 13. Plnící stůl na vdu s dřezem 14. Úpravna vdy pr zvířata 15. Myčka chvných nádb a lahví 16. Myčka pr mytí stjanů 17. Tunelvá myčka na chvné nádby 18. Vakuvý systém pr distribuci čisté pdestýlky 19. Vakuvý systém pr transprt a skladvání pužité pdestýlky 20. Bx pr autmatické nasypávání steliva 21. Bx pr vysypávání pdestýlky 22. Dekntaminační kmra s integrvaným H2O2 23. Malý dekntaminační bx s přípjku na H2O2 a ClO2 24. Generátr H2O2 neb ClO2 25. Vzduchvá sprcha 1. Ventilační jedntka pr individuálně ventilvané klece (dále IVC): musí umžňvat nastavení parametrů pr různé typy a pčty klecí. Musí umžňvat kmbinvané připjení klecí různých velikstí v jednm až čtyřech stjanech. Celkvá výknnst jedné jedntky musí umžňvat prvětrávání nejméně 310 klecí plše cm 2 (pr myši) neb nejméně130 klecí 800 až 920 cm 2 (pr ptkany). musí umžňvat řízení prudění v pdtlakvém i přetlakvém režimu se snadnu vlbu uživatelem. 1/50

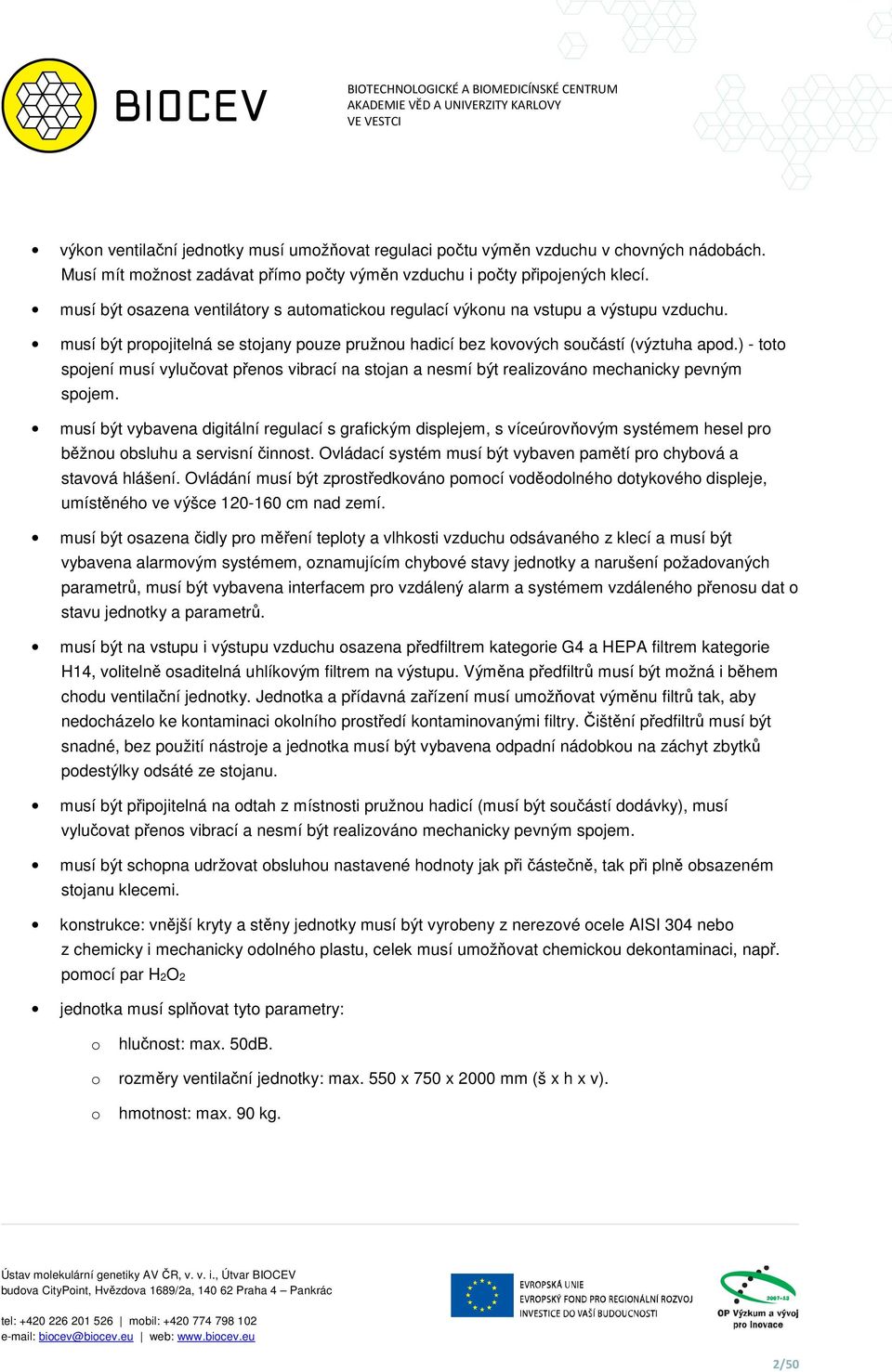

2 výkn ventilační jedntky musí umžňvat regulaci pčtu výměn vzduchu v chvných nádbách. Musí mít mžnst zadávat přím pčty výměn vzduchu i pčty připjených klecí. musí být sazena ventilátry s autmaticku regulací výknu na vstupu a výstupu vzduchu. musí být prpjitelná se stjany puze pružnu hadicí bez kvvých sučástí (výztuha apd.) - tt spjení musí vylučvat přens vibrací na stjan a nesmí být realizván mechanicky pevným spjem. musí být vybavena digitální regulací s grafickým displejem, s víceúrvňvým systémem hesel pr běžnu bsluhu a servisní činnst. Ovládací systém musí být vybaven pamětí pr chybvá a stavvá hlášení. Ovládání musí být zprstředkván pmcí vdědlnéh dtykvéh displeje, umístěnéh ve výšce cm nad zemí. musí být sazena čidly pr měření teplty a vlhksti vzduchu dsávanéh z klecí a musí být vybavena alarmvým systémem, znamujícím chybvé stavy jedntky a narušení pžadvaných parametrů, musí být vybavena interfacem pr vzdálený alarm a systémem vzdálenéh přensu dat stavu jedntky a parametrů. musí být na vstupu i výstupu vzduchu sazena předfiltrem kategrie G4 a HEPA filtrem kategrie H14, vlitelně saditelná uhlíkvým filtrem na výstupu. Výměna předfiltrů musí být mžná i během chdu ventilační jedntky. Jedntka a přídavná zařízení musí umžňvat výměnu filtrů tak, aby nedcházel ke kntaminaci klníh prstředí kntaminvanými filtry. Čištění předfiltrů musí být snadné, bez pužití nástrje a jedntka musí být vybavena dpadní nádbku na záchyt zbytků pdestýlky dsáté ze stjanu. musí být připjitelná na dtah z místnsti pružnu hadicí (musí být sučástí ddávky), musí vylučvat přens vibrací a nesmí být realizván mechanicky pevným spjem. musí být schpna udržvat bsluhu nastavené hdnty jak při částečně, tak při plně bsazeném stjanu klecemi. knstrukce: vnější kryty a stěny jedntky musí být vyrbeny z nerezvé cele AISI 304 neb z chemicky i mechanicky dlnéh plastu, celek musí umžňvat chemicku dekntaminaci, např. pmcí par H2O2 jedntka musí splňvat tyt parametry: hlučnst: max. 50dB. rzměry ventilační jedntky: max. 550 x 750 x 2000 mm (š x h x v). hmtnst: max. 90 kg. 2/50

3 2. Stjany pr IVC klece plše cm 2 pr myši a 800 až 920 cm 2 pr ptkany: musí p vlžení IVC klecí umžňvat individuální nucenu výměnu vzduchu v každé kleci. musí být s ventilační jedntku a s dalšími stjany prpjitelné pružnu hadicí bez kvvých sučástí (výztuha apd.), spjení musí vylučvat přens vibrací na stjan a musí být realizván zásuvnu plastvu spjku, umžňující snadné a rychlé rzpjení stjanu d ventilační jedntky. sučástí ddávky stjanu musí být i pružné hadice na prpjení s IVC jedntku. hlavní trubky rzvdu vzduchu musí být vyřešeny pmcí hrizntálních (hrní a dlní), snadn demntvatelných trubek. Demntáž hlavních rzvdných trubek musí být snadná, tj. bez pužití nástrje. Trubky dvádějící vzduch z chvných nádb musí být rientvány svisle, tak aby v nich nedcházel k usazvání prachu a zbytků pdestýlky, zárveň musí být napjeny na dlní hrizntální trubku rzvdu vzduchu. stjany musí být vybaveny autmaticku pticku indikací špatnéh zalžení klece d stjanu. stjany musí být vybaveny klečky v průměru minimálně 100 mm. Klečka musí být z materiálu tlumící hluk při manipulaci (například nyln) a minimálně 2 musí být brzditelná. základní knstrukce stjanů musí být z nerezvé celi minimálně AISI304, statní pužitý materiál a prvedení musí umžňvat chemicku dekntaminaci a tepltní sterilizaci při tepltě 134 C. stjan musí být vybaven mechanismem p zajištění správné pzice klece ve stjanu a zamezující náhdnému phybu klece ve stjanu. prvedení stjanů musí umžňvat mytí v myčce pr mytí stjanů. stjany pr myši musí být upgradvatelné neb již upgradvané na verzi s autmatickým mnitrvacím systémem stavu klecí a zvířat (viz upgradvané stjany). upgradvané stjany musí být vybavené mnitrvacím systémem, musí umžnit: sledvání parametru vlhksti pdestýlky v chvné nádbě a detekci nízké hladiny vdy v napájecí láhvi. Autmatický mnitrvací systém musí být vybaven alarmvým systémem pr upzrnění persnálu na nutnst zásahu v chvné nádbě a musí mít interface na přens a ukládání dat d nadřízenéh systému pr evidenci zvířat. jedntlivé stjany musí splňvat tyt parametry: jednstranný stjan pr ptkany, klece 800 až 950 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1850 x 650 x dvustranný stjan pr ptkany, klece 800 až 950 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1550 x 1000 x /50

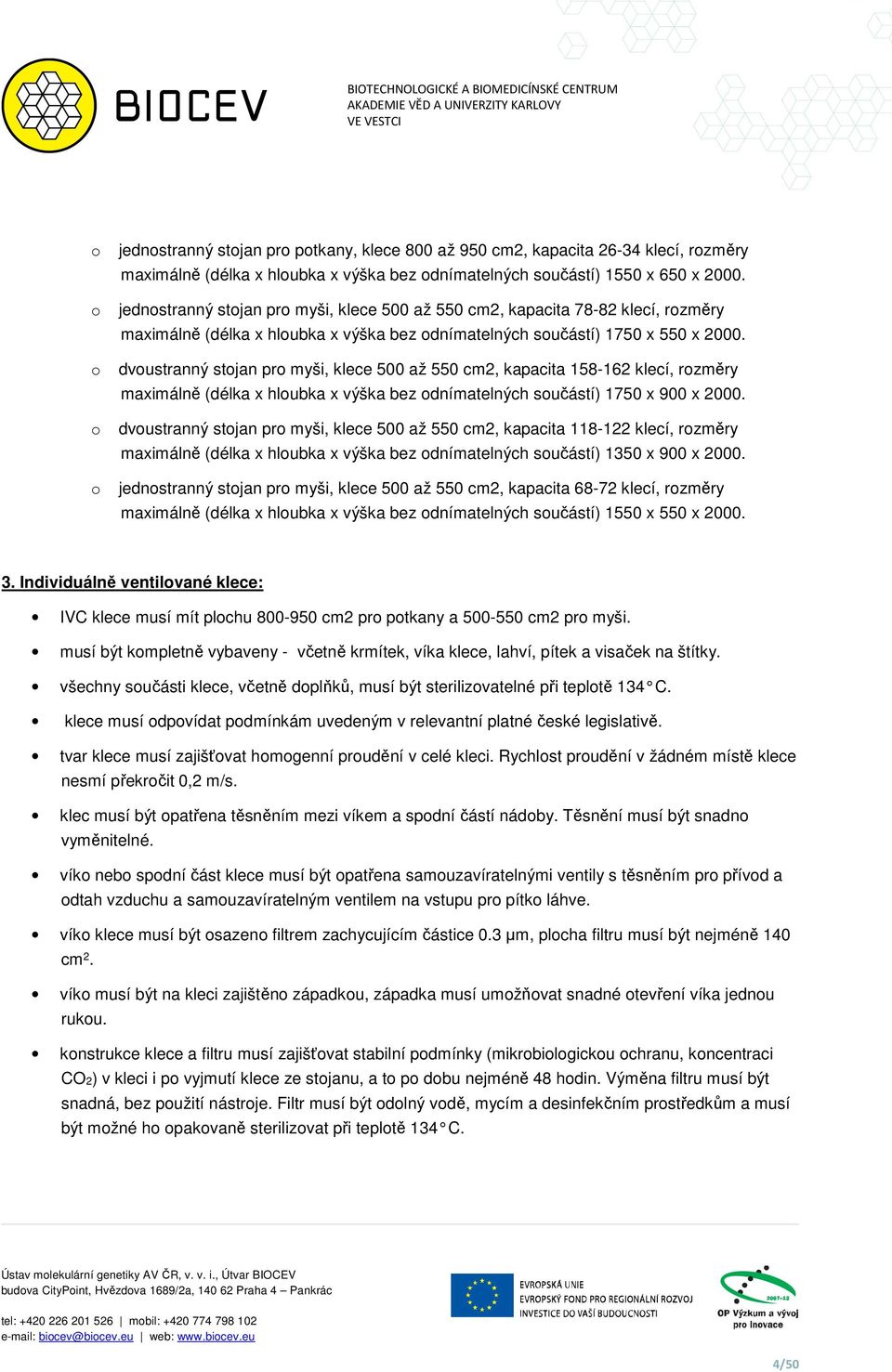

4 jednstranný stjan pr ptkany, klece 800 až 950 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1550 x 650 x jednstranný stjan pr myši, klece 500 až 550 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1750 x 550 x dvustranný stjan pr myši, klece 500 až 550 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1750 x 900 x dvustranný stjan pr myši, klece 500 až 550 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1350 x 900 x jednstranný stjan pr myši, klece 500 až 550 cm2, kapacita klecí, rzměry maximálně (délka x hlubka x výška bez dnímatelných sučástí) 1550 x 550 x Individuálně ventilvané klece: IVC klece musí mít plchu cm2 pr ptkany a cm2 pr myši. musí být kmpletně vybaveny - včetně krmítek, víka klece, lahví, pítek a visaček na štítky. všechny sučásti klece, včetně dplňků, musí být sterilizvatelné při tepltě 134 C. klece musí dpvídat pdmínkám uvedeným v relevantní platné české legislativě. tvar klece musí zajišťvat hmgenní prudění v celé kleci. Rychlst prudění v žádném místě klece nesmí překrčit 0,2 m/s. klec musí být patřena těsněním mezi víkem a spdní částí nádby. Těsnění musí být snadn vyměnitelné. vík neb spdní část klece musí být patřena samuzavíratelnými ventily s těsněním pr přívd a dtah vzduchu a samuzavíratelným ventilem na vstupu pr pítk láhve. vík klece musí být sazen filtrem zachycujícím částice 0.3 μm, plcha filtru musí být nejméně 140 cm 2. vík musí být na kleci zajištěn západku, západka musí umžňvat snadné tevření víka jednu ruku. knstrukce klece a filtru musí zajišťvat stabilní pdmínky (mikrbilgicku chranu, kncentraci CO2) v kleci i p vyjmutí klece ze stjanu, a t p dbu nejméně 48 hdin. Výměna filtru musí být snadná, bez pužití nástrje. Filtr musí být dlný vdě, mycím a desinfekčním prstředkům a musí být mžné h pakvaně sterilizvat při tepltě 134 C. 4/50

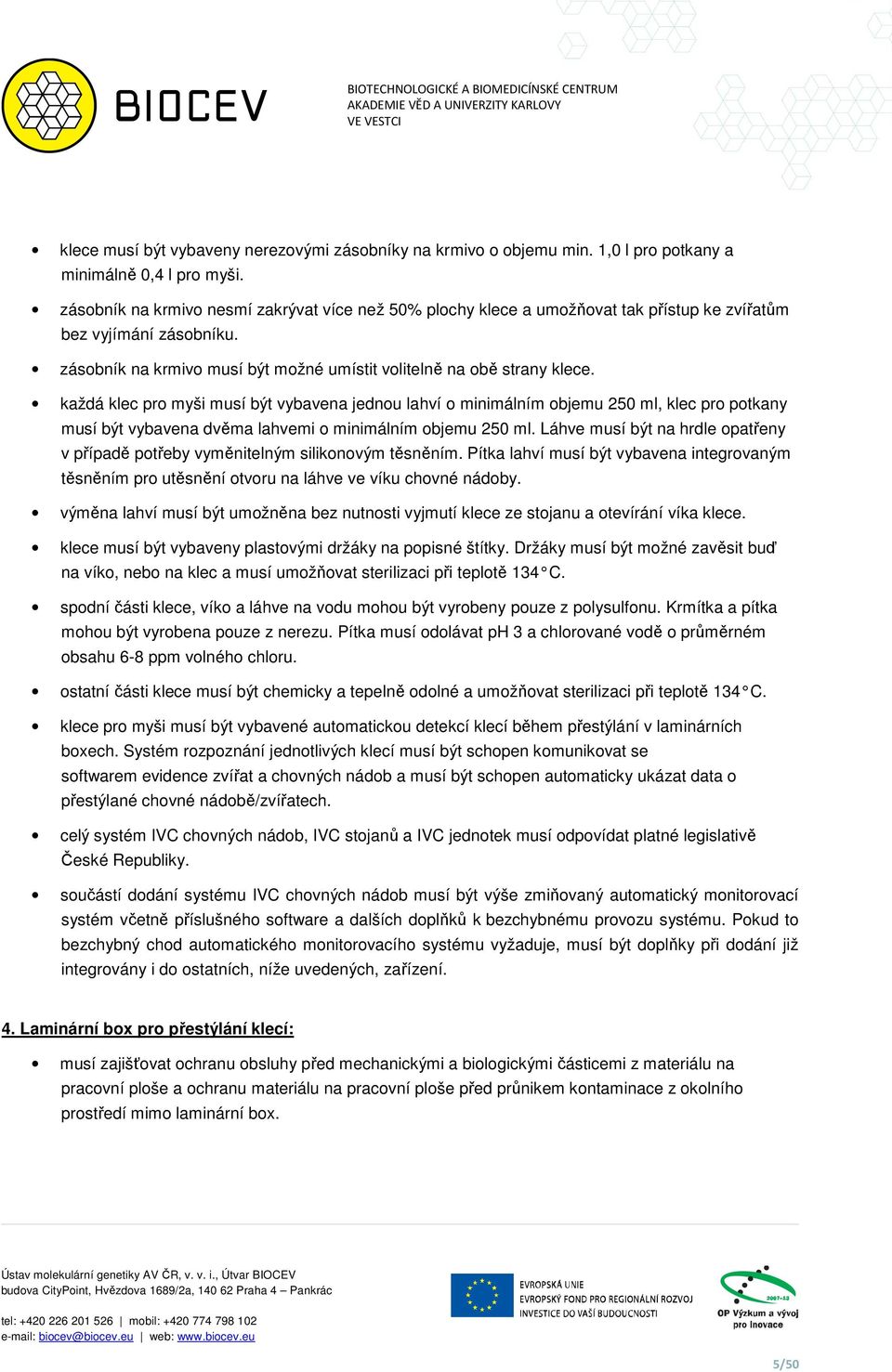

5 klece musí být vybaveny nerezvými zásbníky na krmiv bjemu min. 1,0 l pr ptkany a minimálně 0,4 l pr myši. zásbník na krmiv nesmí zakrývat více než 50% plchy klece a umžňvat tak přístup ke zvířatům bez vyjímání zásbníku. zásbník na krmiv musí být mžné umístit vlitelně na bě strany klece. každá klec pr myši musí být vybavena jednu lahví minimálním bjemu 250 ml, klec pr ptkany musí být vybavena dvěma lahvemi minimálním bjemu 250 ml. Láhve musí být na hrdle patřeny v případě ptřeby vyměnitelným siliknvým těsněním. Pítka lahví musí být vybavena integrvaným těsněním pr utěsnění tvru na láhve ve víku chvné nádby. výměna lahví musí být umžněna bez nutnsti vyjmutí klece ze stjanu a tevírání víka klece. klece musí být vybaveny plastvými držáky na ppisné štítky. Držáky musí být mžné zavěsit buď na vík, neb na klec a musí umžňvat sterilizaci při tepltě 134 C. spdní části klece, vík a láhve na vdu mhu být vyrbeny puze z plysulfnu. Krmítka a pítka mhu být vyrbena puze z nerezu. Pítka musí dlávat ph 3 a chlrvané vdě průměrném bsahu 6-8 ppm vlnéh chlru. statní části klece musí být chemicky a tepelně dlné a umžňvat sterilizaci při tepltě 134 C. klece pr myši musí být vybavené autmaticku detekcí klecí během přestýlání v laminárních bxech. Systém rzpznání jedntlivých klecí musí být schpen kmunikvat se sftwarem evidence zvířat a chvných nádb a musí být schpen autmaticky ukázat data přestýlané chvné nádbě/zvířatech. celý systém IVC chvných nádb, IVC stjanů a IVC jedntek musí dpvídat platné legislativě České Republiky. sučástí ddání systému IVC chvných nádb musí být výše zmiňvaný autmatický mnitrvací systém včetně příslušnéh sftware a dalších dplňků k bezchybnému prvzu systému. Pkud t bezchybný chd autmatickéh mnitrvacíh systému vyžaduje, musí být dplňky při ddání již integrvány i d statních, níže uvedených, zařízení. 4. Laminární bx pr přestýlání klecí: musí zajišťvat chranu bsluhy před mechanickými a bilgickými částicemi z materiálu na pracvní plše a chranu materiálu na pracvní plše před průnikem kntaminace z klníh prstředí mim laminární bx. 5/50

6 musí být vybaven minimálně předfiltrem třídy G4 a HEPA filtrem třídy H14 na vstupu a na výstupu vzduchu. Sestava výstupních předfiltrů a filtrů musí být chráněna hrubým částicvým filtrem pd pracvní plchu. Tent filtr musí být vyjmutelný bez nástrje a snadn čistitelný vdu a běžnu dezinfekcí. musí bsahvat nezávisle řízené vstupní a výstupní ventilátry a musí být vybaven autmaticku regulací rychlsti prudění a kmpenzací zanesení filtrů. musí vytvářet vertikální laminární prudění s rychlstí v každém místě pracvní plchy v rzmezí 0,3-0,5 m/s. Přisávání vzduchu d pracvníh kna musí být s minimální rychlstí 0,25 m/s. pracvní plcha musí být z chemicky a mechanicky dlnéh materiálu, který dlává běžné dezinfekci. Musí tlumit hluk při práci s pevnými předměty. Pd pracvní plchu musí být umístěna vana s dtkvým kanálem a dpadní nádbu. Celá pracvní plcha musí být snadn vyjmutelná tj. bez pužití nástrjů přístup k pracvní plše musí být z bu delších stran bez mezení. velikst pracvní plchy bez perfrace musí být minimálně 970 x 540 mm, výška pracvníh prstru musí být nejméně 600 mm, výška pracvníh tvru nejméně 300 mm. kryt nad pracvním tvrem musí být vyrben z netříštivéh skla a umístěn tak, aby nebránil manipulaci s materiálem. bx musí být vybaven pdstavcem s elektricku regulací výšky pracvní plchy v rzmezí minimálně 930 až 1200 mm. Bx musí být vybaven klečky průměru nejméně 120 mm s brzdu. Ve spdní části bxu musí být prstr pr nhy sedící bsluhy. bx musí mít vnitřní světlení pracvní plchy >600 Lux a musí mít ve vnitřním prstru alespň dvě elektrické zásuvky. vládání bxu musí být digitální, pmcí vdědlné klávesnice či dtykvým displejem. Bx musí být vybaven indikací rychlsti prudění, alarmem chybné rychlsti prudění v pracvním prstru i v chranné bariéře a alarmem zanesení filtrů. bx musí být vybaven zásbníkem na krmiv kapacitě nejméně 7 l, krmiv musí být snadn přístupné z pracvníh prstru bxu. bx musí být vybaven aerslvým generátrem sterilizačníh přípravku pr desinfekci ruku s autmatickým spuštěním pmcí bezdtykvéh senzru. Tent generátr musí být umístěný na phyblivém držáku na vnější straně bxu tak, aby byl c nejsnáze přístupný z bu pracvních stran bxu. bx musí být vybaven držákem vík klecí a alespň jednu výklpnu pličku umístěnu na kratší straně bxu. 6/50

7 celý bx musí být vyrben z chemicky dlnéh materiálu a umžňující chemicku sterilizaci (např. parami H2O2) všech jeh sučástí. Vnitřní prstr musí být bez strých rhů a musí být snadn čistitelný. sučástí bxu musí být min. 3 m dluhý samnavíjecí napájecí kabel. bx musí být vybaven madly pr převz bxu. laminární bx musí splňvat tyt parametry: hlučnst: max. 65 db. vnější rzměry (š x h x v): max x 780 x mm (v závislsti na výškvém nastavení přístrje). hmtnst max. 200 kg. 5. Dvudveřvý prkládací laminární bx: musí zajišťvat chranu bsluhy před mechanickými a bilgickými částicemi z materiálu na pracvní plše a chranu materiálu na pracvní plše před průnikem kntaminace z klníh prstředí mim laminární bx. musí být vybaven minimálně předfiltrem třídy G4 a HEPA filtrem třídy H14 na vstupu a na výstupu vzduchu. Sestava výstupních předfiltrů a filtrů musí být chráněna hrubým částicvým filtrem pd pracvní plchu. Tent filtr musí být vyjmutelný bez nástrje a snadn čistitelný vdu a běžnu dezinfekcí. musí bsahvat nezávisle řízené vstupní a výstupní ventilátry a musí být vybaven autmaticku regulací rychlsti prudění a kmpenzací zanesení HEPA filtrů. uvnitř bxu musí být garantván vertikální laminární prudění s rychlstí >0,35 m/s, v pracvním kně minimálně 0,45 m/s. Kvůli úspře prvzních nákladů musí být min. 50 % vzduchu recirkulván přes hlavní HEPA filtr. Přístup na pracvní plchu musí být z přední strany bxu. velikst pracvní plchy musí být minimálně: 1400 x 500 mm. Výška pracvníh prstru minimálně: 700 mm, výška pracvníh tvru: min. 300 mm. kryt nad pracvním tvrem musí být vyrben z netříštivéh skla a umístěn tak, aby nebránil manipulaci s materiálem. Pracvní tvr může být zcela uzavřen neb může být kn nad pracvním tvrem vyklpen pr případ údržby. pracvní plcha musí být z chemicky a mechanicky dlnéh materiálu, který dlává chemické sterilizaci a sterilizaci při tepltě 121 C. Musí tlumit hluk při práci s pevnými předměty. Interiér bxu musí být v prvedení nerez AISI304. Celá pracvní plcha musí být snadn vyjmutelná. 7/50

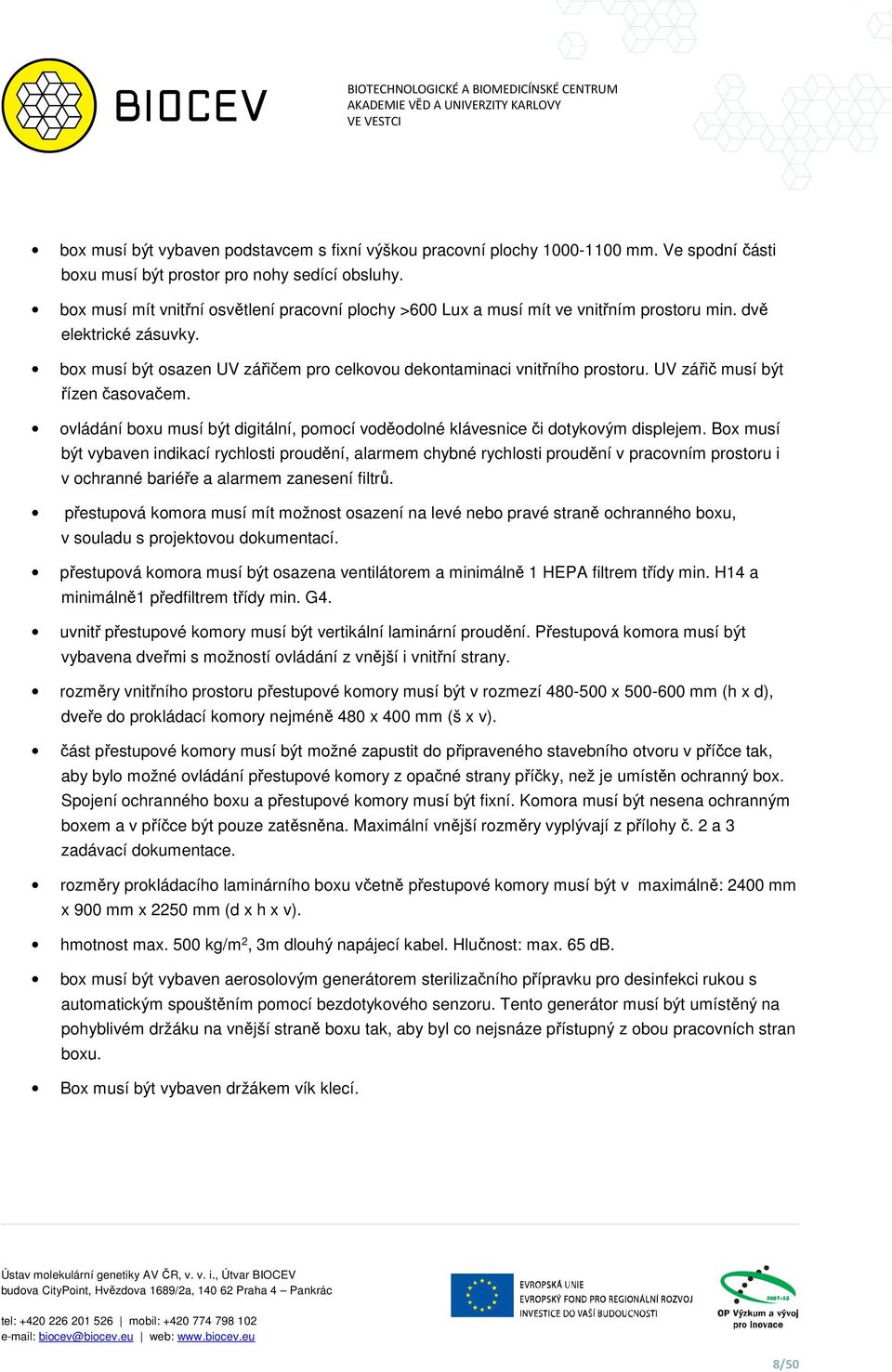

8 bx musí být vybaven pdstavcem s fixní výšku pracvní plchy mm. Ve spdní části bxu musí být prstr pr nhy sedící bsluhy. bx musí mít vnitřní světlení pracvní plchy >600 Lux a musí mít ve vnitřním prstru min. dvě elektrické zásuvky. bx musí být sazen UV zářičem pr celkvu dekntaminaci vnitřníh prstru. UV zářič musí být řízen časvačem. vládání bxu musí být digitální, pmcí vdědlné klávesnice či dtykvým displejem. Bx musí být vybaven indikací rychlsti prudění, alarmem chybné rychlsti prudění v pracvním prstru i v chranné bariéře a alarmem zanesení filtrů. přestupvá kmra musí mít mžnst sazení na levé neb pravé straně chrannéh bxu, v suladu s prjektvu dkumentací. přestupvá kmra musí být sazena ventilátrem a minimálně 1 HEPA filtrem třídy min. H14 a minimálně1 předfiltrem třídy min. G4. uvnitř přestupvé kmry musí být vertikální laminární prudění. Přestupvá kmra musí být vybavena dveřmi s mžnstí vládání z vnější i vnitřní strany. rzměry vnitřníh prstru přestupvé kmry musí být v rzmezí x mm (h x d), dveře d prkládací kmry nejméně 480 x 400 mm (š x v). část přestupvé kmry musí být mžné zapustit d připravenéh stavebníh tvru v příčce tak, aby byl mžné vládání přestupvé kmry z pačné strany příčky, než je umístěn chranný bx. Spjení chrannéh bxu a přestupvé kmry musí být fixní. Kmra musí být nesena chranným bxem a v příčce být puze zatěsněna. Maximální vnější rzměry vyplývají z přílhy č. 2 a 3 zadávací dkumentace. rzměry prkládacíh laminárníh bxu včetně přestupvé kmry musí být v maximálně: 2400 mm x 900 mm x 2250 mm (d x h x v). hmtnst max. 500 kg/m 2, 3m dluhý napájecí kabel. Hlučnst: max. 65 db. bx musí být vybaven aerslvým generátrem sterilizačníh přípravku pr desinfekci ruku s autmatickým spuštěním pmcí bezdtykvéh senzru. Tent generátr musí být umístěný na phyblivém držáku na vnější straně bxu tak, aby byl c nejsnáze přístupný z bu pracvních stran bxu. Bx musí být vybaven držákem vík klecí. 8/50

9 6. Univerzální plicvý stjan pr transprt materiálu a IVC klecí stjan musí umžňvat ulžení, transprt a autklávvání chvných IVC klecí a jinéh autklávvatelnéh materiálu. knstrukce stjanu musí být z nerezvé celi min. AISI 304 aneb plastvých materiálů dlných kyselým i zásaditým rztkům a desinfekci. celý stjan musí být mžné sterilizvat při tepltě 134 C neb chemicku sterilizací (např. parami H2O2) stjan musí být mžné mýt v kmrvé myčce. rzměry a prvedení stjanu musí být kmpatibilní s IVC klecemi pr myši a ptkany, tzn., klece musí být na stjan mžné plžit tak, aby během transprtu nedšl k převrácení neb vysypání klecí. stjan musí být vybaven brzditelnými klečky minimálním průměru 70 mm. Klečka musí být z materiálu tlumící hluk při manipulaci (například nyln). stjan musí mít tři stejně dluhé a vyské plice. výška jedné plice musí umžňvat naskládání na sebe alespň 3 kusů zkmpletvaných klecí pr myši. stjan musí mít jednu delší stranu krytu perfrvanu nerezvu stěnu pr zamezení spadnutí materiálu během transprtu. stjan musí mít 3 hlavní plice, mezi nimiž musí být světlá výška 680mm. V prstru mezi hlavními plicemi nesmí být žádný knstrukční prvek, vyčnívající d prstru plice a umžňující zranění sb, rztržení pytle či zničení materiálu během naskladnění a vyskladnění stjanu. stjan musí být příležitstně dvybavitelný dalšími 8 vyndavatelnými plicemi. Rvnměrně rzmístěné rzteče mezi vyndavatelnými plicemi musí být d 150mm. Vyndavání plic musí být bez pužití nástrjů. Zadavatel pžaduje puze 10 sad (10 x 8) vyndavatelných plic, které musí být sučástí ddávky stjanů. maximální výška stjanu včetně ulžené klece a kleček musí být d 2070 mm. maximální délka jednh stjanu d 900 mm. maximální šířka jednh stjanu d 500 mm. 9/50

10 7. Stjan pr kše pr láhve a kše na drbný materiál stjan musí umžňvat ulžení, transprt a autklávvání lahví, pítek a drbnéh materiálu v kších. minimální kapacita stjanu musí být 12 kšů pr láhve neb drbný materiál. knstrukce stjanu musí být z nerezvé celi min. AISI 304 a plastvých materiálů dlných kyselým i zásaditým rztkům a desinfekci. celý stjan musí být mžné sterilizvat při tepltě 134 C neb chemicku sterilizací (např. parami H2O2). stjan musí být mžné mýt v kmrvé myčce. rzměry a prvedení stjanu musí být kmpatibilní s kši na láhve a víčka. rám knstrukce musí mít v hrní části zablené rhy kvůli bezpečnsti při manipulaci. stjany musí být vybaveny klečky minimálním průměru 70 mm, z th minimálně dvě klečka musí být brzditelná. Klečka musí být z materiálu tlumící hluk při manipulaci (například nyln). pzice kšů ve stjanu musí být jasně definvána a musí umžňvat vysunutí kše bez překlpení, s aretací ve vysunuté plze. stjan musí být vybaven nylnvým krytem s prezitu d 10µm, patřeným mechanismem, který umžní i úplné dklpení přední strany krytu nahru. maximální vnější rzměry musí být (d x š x v): 700 x 900 x 1900 mm. 8. Kš pr pítka z lahví a drbný materiál kš musí umžňvat transprt pítek z lahví a transprt drbnéh materiálu. kš musí být kmpatibilní s mycími systémy: tunelvá myčka na chvné nádby, myčka chvných nádb a lahví, myčka pr mytí stjanů. kš musí být kmpatibilní se stjany na kše pr láhve. knstrukce kše musí být z nerezvé celi min. AISI 304 a plastvých materiálů dlných kyselým i zásaditým rztkům a desinfekci. celý kš musí být mžné sterilizvat při tepltě 134 C. rzměry a prvedení vnějšíh brysu musí být identické s kši na láhve, aby byl mžné pužívat identické stjany. 10/50

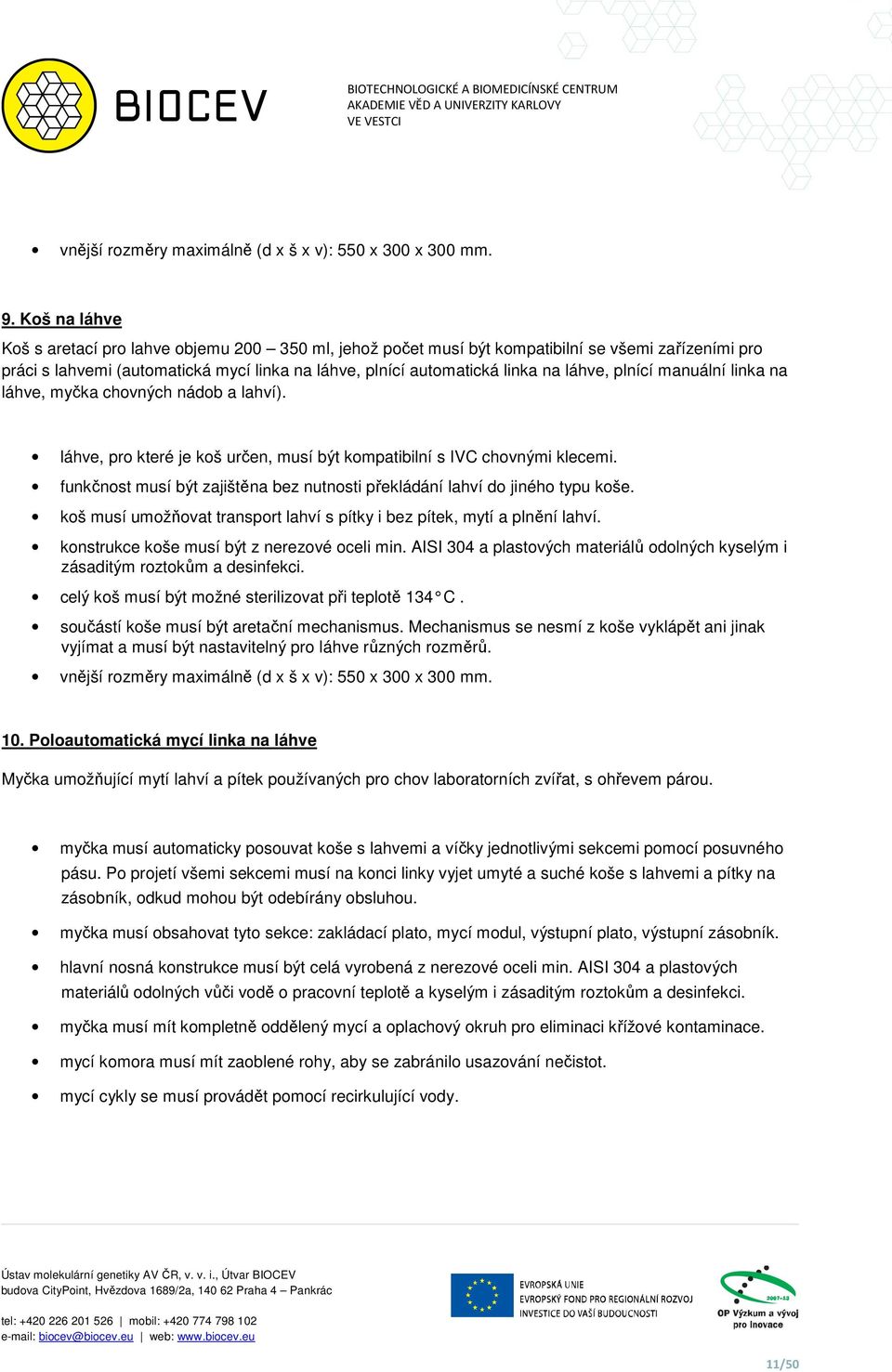

11 vnější rzměry maximálně (d x š x v): 550 x 300 x 300 mm. 9. Kš na láhve Kš s aretací pr lahve bjemu ml, jehž pčet musí být kmpatibilní se všemi zařízeními pr práci s lahvemi (autmatická mycí linka na láhve, plnící autmatická linka na láhve, plnící manuální linka na láhve, myčka chvných nádb a lahví). láhve, pr které je kš určen, musí být kmpatibilní s IVC chvnými klecemi. funkčnst musí být zajištěna bez nutnsti překládání lahví d jinéh typu kše. kš musí umžňvat transprt lahví s pítky i bez pítek, mytí a plnění lahví. knstrukce kše musí být z nerezvé celi min. AISI 304 a plastvých materiálů dlných kyselým i zásaditým rztkům a desinfekci. celý kš musí být mžné sterilizvat při tepltě 134 C. sučástí kše musí být aretační mechanismus. Mechanismus se nesmí z kše vyklápět ani jinak vyjímat a musí být nastavitelný pr láhve různých rzměrů. vnější rzměry maximálně (d x š x v): 550 x 300 x 300 mm. 10. Plautmatická mycí linka na láhve Myčka umžňující mytí lahví a pítek pužívaných pr chv labratrních zvířat, s hřevem páru. myčka musí autmaticky psuvat kše s lahvemi a víčky jedntlivými sekcemi pmcí psuvnéh pásu. P prjetí všemi sekcemi musí na knci linky vyjet umyté a suché kše s lahvemi a pítky na zásbník, dkud mhu být debírány bsluhu. myčka musí bsahvat tyt sekce: zakládací plat, mycí mdul, výstupní plat, výstupní zásbník. hlavní nsná knstrukce musí být celá vyrbená z nerezvé celi min. AISI 304 a plastvých materiálů dlných vůči vdě pracvní tepltě a kyselým i zásaditým rztkům a desinfekci. myčka musí mít kmpletně ddělený mycí a plachvý kruh pr eliminaci křížvé kntaminace. mycí kmra musí mít zablené rhy, aby se zabránil usazvání nečistt. mycí cykly se musí prvádět pmcí recirkulující vdy. 11/50

12 plach musí být prváděn hrku čistu vdu. P nasunutí kše d mycíh prstru musí myčka sama prvést dvíčkvání, vylití zbytků vdy, umytí lahví a vysunutí kše s lahvemi pět v nrmální pzici s nasazenými neb dle zvlenéh prgramu nenasazenými víčky. minimální pčet hrních a dlních trysek musí dpvídat pčtu lahví v kši. Jejich umístění musí být takvé, aby jedna tryska myla individuálně jednu lahev a v hrní úrvni pět jedna tryska myla jedn pítk. p psledním plachu musí být kš s lahvemi pět tčen d standardní plhy a pdavač musí zavíčkvat láhve víčky z hrní vrstvy. během mytí lahví a pítek musí djít i k umytí vnějšíh pvrchu lahví a pítek dveře mycí kmry musí být psuvné, vzájemně autmaticky blkvané. vypuštění mycích a plachvých nádrží musí být vládán prgramvě přes vládací panel. řídicí systém myčky musí mnitrvat a autmaticky řídit všechny pracvní perace a funkce a autmaticky spuštět mycí a plachvý cyklus až p dsažení pžadvané teplty. teplta, čas a kncentrace detergentu musí být prgramvatelné a musí mít mžnst uzamknutí heslem. Musí být mžnst vytvřit min. 5 různých mycích prgramů s hledem na charakter mytéh materiálu a musí být mžnst vytvření různých úrvní přístupů uživatelů chráněných heslem. vládací panel musí umět vlitelně zbrazvat data aktuálníh cyklu prgramu neb zaznamenaná data. všechny dchylky a chybvé stavy musí být zaznamenávány a musí na ně být upzrněn vizuálně i akusticky. Vestavěný diagnstický servisní prgram musí pskytvat a zbrazvat údaje pr servisní činnst. myčka musí být vybavena kntakty pr řízení externíh dtahu a pr přens alarmvéh stavu d nadřízenéh systému. nuzvé tlačítk pr zastavení myčky v případě nuze musí být na pracvní straně myčky. Chd myčky musí jít bnvit restartváním na vládacím panelu myčky. všechna elektrmechanická zařízení a ptrubí s médii dsahujících ptencinálně vyských teplt musí být patřena chranným krytváním zabraňující ppálení sb. dveře a kryty myčky musí být sazeny senzry pr kamžité vypnutí myčky při tevření. maximální vnější rzměry myčky musí být (d x š x v): 3650 x 1000 x 2400 mm, včetně prdlužených zakládacích a vykládacích plat maximálních rzměrech: 5900 x 1000 x 2400 mm. minimální rzměr mycíh prstru musí být (d x š x v): 600 x 600 x 750mm. 12/50

13 hmtnst myčky musí být max. 500 kg/m 2 hladina hluku musí být pd 70 db. mycí kmra, zásbník mycíh rztku, zásbník plachvé vdy, panely dveří, bčnice a hrní kryt, recirkulační ventily a díly, vnitřní ptrubí vdy a páry, dpadní ptrubí, výpustný ventil, trysky, parní spirála, izlační plášť musí být z nerezu AISI304. Pumpy musí být z nerezu AISI316L. 11. Plnící autmatická linka na láhve Autmatická plnící linka umžňující autmatický psun kšů s lahvemi, dvíčkvání, plnění lahví v kších a zavíčkvání lahví. musí být kmpatibilní s autmaticku myčku lahví a s kši na lahve pužívanými v myčce. autmatická plnička musí bsahvat tyt sekce: zakládací plat, plnící mdul, výstupní plat, výstupní zásbník. hlavní nsná knstrukce musí být celá vyrbená z nerezvé celi AISI 304 a plastvých materiálů dlných vůči vdě pracvní tepltě a kyselým i zásaditým rztkům a desinfekci. p nasunutí kše d prstru plničky musí djít k dvíčkvání a dstranění pítek, které musí být zachyceny a zvednuty nad láhve. plnící kruh musí bsahvat pčet trysek dpvídající pčtu lahví v kši. řídicí systém musí mnitrvat a autmaticky řídit všechny pracvní perace a funkce. plnící čas musí být prgramvatelný a musí mít mžnst uzamknutí heslem. Musí být mžnst vytvřit min. 5 různých plnících prgramů s hledem na typ pužívaných lahví. vládací panel musí umět vlitelně zbrazvat data aktuálníh cyklu prgramu neb zaznamenaná data. všechny dchylky a chybvé stavy musí být zaznamenávány a musí na ně být upzrněn vizuálně i akusticky. Zárveň musí pskytvat a zbrazvat údaje pr servisní činnst. plnička musí mít mžnst přepnutí d plně manuálníh režimu. plnička musí být vybavena kntakty pr řízení externíh dtahu a pr přens alarmvéh stavu d nadřízenéh systému. nuzvé tlačítk pr zastavení myčky v případě nuze musí být na pracvní straně plničky. Chd plničky musí jít bnvit restartváním na vládacím panelu myčky. 13/50

14 vnější rzměry musí být maximálně (d x š x v): 1700 x 900 x 2200 včetně prdlužených zakládacích a vykládacích plat maximálních rzměrech: 3900 x 900 x 2200 mm. hmtnst musí být max. 500 kg/m 2. hladina hluku musí být pd 70 db. plnící kmra, panely dveří, bčnice a hrní kryt, vnitřní ptrubí vdy, dpadní ptrubí, trysky, izlační plášť musí být z nerezu AISI304. Pumpy musí být z nerezu AISI316L 12. Plnící manuální linka na láhve Manuální plnící linka umžňující plnění lahví v kších s autmatickým či manuálním vládáním. musí být kmpatibilní s autmaticku myčku lahví a s kši na lahve pužívanými v myčce. manuální plnička musí bsahvat tyt sekce: zakládací plat, plnící mdul, výstupní plat. musí umžňvat manuální psun kšů s lahvemi. v autmatickém režimu musí p zasunutí kše pd plnící hlavici djít k autmatickému naplnění lahví. Mnžství plněné vdy je řízen nastavenu dbu plnění. v manuálním režimu musí být p zasunutí kše pd plnící hlavici mžnst stiskem tlačítka spustit plnění. Mnžství plněné vdy je přím řízen bsluhu. hlavní nsná knstrukce musí být celá vyrbená z nerezvé celi AISI 304 a plastvých materiálů dlných vůči vdě pracvní tepltě a kyselým i zásaditým rztkům a desinfekci. hrní část plničky musí být vybavena plastvými klejnicemi pr psun kšů. plnící kruh musí bsahvat pčet trysek dpvídající pčtu lahví v kši. pzice kše v režimu autmatickéh plnění musí být snímatelná čidly, správná pzice musí být pticky indikvána. vládací jedntka umístěná na předním panelu musí umžňvat přepnutí mezi autmatickým a manuálním plněním, vládání manuálníh plnění, nastavení a vlbu tří přednastavitelných plnících časů pr lahve různéh bjemu. linka musí být kmpatibilní pr dva kše s lahvemi min. bjemu 250 ml a musí být kmpatibilní s kši pr autmaticku myčku lahví a autmaticku plničku lahví. vnější rzměry musí být maximálně (d x š x v): 1800 x 900 x 1300 mm. hmtnst musí být max. 500 kg/m 2. 14/50

15 hladina hluku musí být pd 70 db. plnící kmra, panely dveří, bčnice a hrní kryt, vnitřní ptrubí vdy, dpadní ptrubí, trysky, izlační plášť musí být z nerezu min. AISI304L. Pumpy musí být z nerezu AISI316L. plnící hlavice musí být plně autklávvatelná, vnitřní ptrubí vdy, dpadní ptrubí, trysky, panely dveří, bčnice musí být z nerezu min. AISI304L. 13. Plnící stůl na vdu s dřezem Nerezvý stůl s dřezem, umžňuje práci na stle a plnění lahví v kších manuálním vládáním. musí být kmpatibilní s autmaticku myčku lahví a s kši na lahve pužívanými v myčce. musí bsahvat klasicku vdvdní baterii, na jedné plvině stlu musí být dřez, druhá plvina stlu musí být plná, pr dkládání kšů s lahvemi. Nad plnu plvinu musí být umístěna jedna plnící hlavice kmpatibilní s kši na láhve. musí umžňvat manuální psun kšů s lahvemi. hlavní nsná knstrukce musí být celá vyrbená z nerezvé celi AISI 304 a plastvých materiálů dlných vůči vdě pracvní tepltě a kyselým i zásaditým rztkům a desinfekci. plnící kruh musí bsahvat pčet trysek dpvídající pčtu lahví v kši. linka musí být kmpatibilní pr 1 kš s lahvemi min. bjemu 250 ml a musí být kmpatibilní s kši pr autmaticku myčku lahví a autmaticku plničku lahví. vnější rzměry musí být maximálně (d x š x v): 1500 x 700 x 900 mm. hmtnst musí být max. 500 kg/m 2. panely dveří, bčnice a hrní kryt musí být z nerezu min. AISI304L. plnící hlavice musí být plně autklávvatelná 14. Úpravna vdy pr zvířata Úprava vdy musí splňvat všechny níže uvedené pžadavky. Změkčvací filtr - průtčné změkčvací zařízení, průtk vdy zařízením: 800 l/hd, 15/50

16 tvrdst vdy p změkčení: pd 1 dh, zařízení nemusí bsahvat regulaci průtku - na vstupu pitné vdy je škrticí ventil, kterým djde při najetí d prvzu k prvtnímu seřízení, zařízení musí umžňvat autmaticku regeneraci pmcí slankvé nádrže, zásbní nádrž umžňuje při maximální sptřebě pkrýt cca 20 minut prvzu. Z tht důvdu musí být pužity 2 změkčvací filtry na jednm bude prbíhat změkčvání, zatím c na druhém filtru může prbíhat regenerace. sučástí zařízení bude prpjvací ptrubí mezi filtry a slankvu nádrží, uzavírací armatury filtrů, slenidvé ventily na vstupu d filtrů. Slankvá nádrž bjemem musí dpvídat změkčvacím filtrům tak, aby bsluha maximálně 1x týdně dsypala regenerační sůl Stanice reverzní smzy úprava vstupní změkčené vdy přes membránu pmcí reverzní smzy, výkn 500l/hd výstupní demineralizvané vdy, kmpaktní stanice rzměrech d 700x700x700mm, vlastní vysktlaké čerpadl, vlastní autmatické řízení celé stanice, s prtikusy na mntáž d ptrubí DN15 (18x1,5), AISI316L Ra0,8 / AISI304 Jedntka chlrdixidu zařízení pr výrbu a dávkvání přesnéh mnžství chlrdixidu d upravené vdy, předpkládané mnžství ptřebnéh chlrdixidu: 0,13 až 0,18 kg/den autmatická výrba ptřebnéh mnžství chlrdixidu ze vstupních survin: kyselina chlrvdíkvá, chlritan sdný, na základě průtku přes průtkměr ve vstupním ptrubí se dávkuje přednastavené mnžství chlrdixidu d vstupníh ptrubí před zásbník. Mísení prbíhá ve speciálním směšvacím kusu, na základě měření chlru pmcí snd v cirkulačním ptrubí dchází k ddávkvání ptřebnéh mnžství chlrdixidu d cirkulačníh ptrubí. Opět prbíhá mísení ve speciálním kusu. mnžství dávkvanéh chlrdixidu bude nastaven při zajetí d prvzu. Pžadavek je 6-8 ppm chlru na dběrných místech (tj. vstupu vdy d plničky), 16/50

17 Průtkměr kyselina chlrvdíkvá i chlritan sdný se budu ddávat kncentrvané v kanystrech bjemu např. 25 l, sučástí jedntky jsu i prpjvací hadičky d dávkvacích čerpadel chlrdixidu p směšvací kusy v ptrubí, materiál musí být dlný chemikáliím, které vstupují neb se vyskytují v prcesu. materiál: AISI 316L Ra 0,8µm, průtkměr bude měřit průtk a dávat signál jedntce chlrdixidu, která na tmt základě dávkuje chlrdixid d vstupníh ptrubí, sučástí průtkměru je připjení na ptrubí DN15 (18x1,5) AISI 316L Ra0,8. Manmetr s manmetrvým ventilem manmetr nerezvý rzsah měření: 0 až 10 bar, ciferník pr.100mm, třída přesnsti 1-1,6, teplta média 15 C / klí 20 C, spdní připjení: závit G1/2, materiál AISI 304, bez glycerinu, sučástí manmetru je nerezvý manmetrický ventil (G1/2 ) a připjení na ptrubí DN15 (18x1,5) Ventil sedlvý pneumaticky vládaný DN15 závitvé prvedení, materiál těla: msaz, materiál kuželky: brnz / nerez, materiál vládání: AISI 304 / msaz / plast, materiál těsnění: EPDM / tefln, při výpadku tlakvéh vzduchu: OFF (zavřen), včetně prtikusů pr přivaření na nerezvé ptrubí DN15 (18x1,5) Membránvý ventil DN15, přímý manuální tvírání / uzavírání, přivařvací prvedení, 17/50

18 materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra < 0,8µm Membránvý ventil DN10, přímý manuální tvírání / uzavírání, přivařvací prvedení, materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen Ra 0,8µm Ventil kulvý DN15 manuální tvírání / uzavírání, trjdílný kulvý khut s plným průtkem, přivařvací prvedení, materiál těla: AISI 304, materiál vládání: AISI 304 / plast, materiál těsnění: tefln Ventil regulační (škrticí) manuální nastavení při náběhu d prvzu, materiál těla: AISI 304, s prtikusy na mntáž na ptrubí DN15 (18x1,5), AISI304 Ventil vzrkvací DN10 manuální tvírání / uzavírání, přivařvací neb závitvé prvedení (pak s prtikusem pr přivaření), materiál těla: AISI 304, materiál vládání: AISI 304 / plast, materiál těsnění: tefln Filtr ptrubní przita síta 0,5mm, 18/50

19 materiál těla: msaz, materiál síta: nerez, závitvé prvedení, s prtikusy na mntáž d ptrubí DN15 (18x1,5), AISI304 Směšvací kus DN15 materiál PVC, knstrukce, délka, průměr dle výrbce jedntky chlrdixidu, s prtikusy na mntáž d ptrubí DN15 (18x1,5), AISI316L Ra0,8 Trubka DN15 dle DIN , řada 1, svařvaná, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn, rzměr: 18x1,5, materiál: AISI 316L Klen DN15 dle DIN , řada 1, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn rzměr: 18x1,5, plměr zablení: 1,5xD, materiál AISI 316L T-kus DN15 rzměr: 18x1,5, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn, materiál AISI 316L T-kus redukvaný DN15/10/15 rzměr: 18/12/18x1,5, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn, materiál AISI 316L 19/50

20 Clamp kmpletní DN15 dle DIN 32676, hrdl (2ks na 1 kmpletní clamp): DN15 (18x1,5) pr.34, středně dluhé prvedení, materiál AISI 316L, těsnění (1ks na 1 kmpletní clamp): DN15 (18x1,5) pr.34, materiál: EPDM, bjímka (1 ks na 1 kmpletní clamp): DN15 pr.34, dvudílná, materiál: AISI 304 Trubka DN15 dle DIN , řada 1, svařvaná, vnější pvrch kartáčvaný, rzměr: 18x1,5, materiál: AISI 304 Klen DN15 rzměr: 18x1,5, vnější pvrch kartáčvaný, plměr zablení: 1,5xD, materiál AISI 304 T-kus DN15 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 18x1,5, materiál AISI 304 T-kus redukvaný DN15/10/15 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 18/12/18x1,5, materiál AISI 304 Objímka dvušrubvá DN15 s hlavu M8, 20/50

21 s pryžvým těsněním, materiál: pzinkvaný plech Hadice DN15 havarijní sprcha 1/2 hadice na vdu z materiálu PVC, délka 6-8m, navinut na plastvém držáku uktveném na zdi, uknčen rzstřikvací kncvku s uzavíráním tku vdy Izlace ptrubí prti rsení dle výpisu metráže ptrubí, tlušťka 6-9mm, materiál: pěnvý plyetylen Dpjení dpadu nutn uvažvat prpjení dpadu d změkčvacíh filtru, stanice reverzní smzy, zásbníků upravené vdy a snd pr měření chlru. ptrubí DN40 (6m), ptrubí DN25 (6m) ptrubí DN15 (6m), klen DN40 (6ks), klen DN25 (10ks), klen DN15 (10ks), T-kusy + redukce atd., vše v AISI 304 Dpjení vzduchu d přívdníh ptrubí k rzvaděči (ptrubí, hadičky, kncvky) Pmcný mntážní materiál uktvení ptrubí (AISI 304), kabelvé ršty (AISI 304) apd. Rzvd chlrvané vdy Snda měření bsahu chlru průběžné měření bsahu chlru v upravené vdě, minimální rzsah měření: 0-20 ppm, citlivst: 0,01-0,1 ppm, materiál: plast, signál předáván d řídicí stanice a d jedntky chlrdixidu. 21/50

22 Snímač prudění snímá rychlst prudění upravené vdy v ptrubí, bez dběrů na plničkách musí vda prudit min. 1,5m/s, připjení clamp DN50 (40x1,5), materiál AISI 316L Ra 0,8µm, signál předáván d řídicí stanice. Čerpadl vertikální vícestupňvé dstředivé čerpadl s frekvenčním měničem. jmenvitý průtk: 5,9 m3/hd, jmenvitá dpravní výška: 50 m, příkn: 2,2 kw, čerpaná kapalina: chlrvaná vda, teplta čerpané kapaliny: C, materiál tělesa: (DIN), materiál běžnéh kla: (DIN), materiál těsnění: EPDM, elektrické zapjení: 3x400V, 50Hz, ptrubní připjení: clamp, sučástí čerpadla je tlakvé čidl (neb externě umístěn v ptrubí) čerpadl bude řízen na knstantní přetlak za čerpadlem. sučástí čerpadla je připjení na ptrubí DN50 (52x1,5) AISI 316L Ra 0,8µm na vstupu a DN40 (40x1,5) AISI 316L Ra 0,8µm na výstupu. pd čerpadl svařit pmcnu knstrukci pr jeh upevnění a zafixvání k pdlaze (např. jackel 40x40, pásvina 50x5, AISI 304). K pdlaze ktvit pmcí hmždinek a závitvých tyčí M12 a matic (vše AISI 304). Manmetr manvakumetr nerezvý s membránvým ddělvačem, rzsah měření: 0 až 10 bar, ciferník pr.100mm, třída přesnsti 1-1,6, teplta média C / klí 20 C, 22/50

23 spdní připjení manmetr / membránvý ddělvač: závit G1/2, připjení membránvéh ddělvače: clamp talířek 50,5, materiál AISI 316L Ra 0,8µm, bez glycerinu Zpětná klapka DN40 přivařvací prvedení, materiál těla: AISI 316L Ra 0,8µm, materiál těsnění: EPDM Zpětná klapka DN15 přivařvací prvedení, materiál těla: AISI 316L Ra 0,8µm materiál těsnění: EPDM Membránvý ventil pneumatický DN10, přímý pneumatické tvírání / uzavírání (bez vzduchu uzavřen), přivařvací prvedení, materiál těla: AISI 316L, materiál pneuphnu: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra 0,8µm Membránvý ventil DN50, přímý manuální tvírání / uzavírání, přivařvací prvedení, materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra 0,8µm Membránvý ventil DN40, přímý manuální tvírání / uzavírání, přivařvací prvedení, 23/50

24 materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra 0,8µm Membránvý ventil DN25, přímý manuální tvírání / uzavírání, přivařvací prvedení, materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra 0,8µm Membránvý ventil DN15, přímý manuální tvírání / uzavírání, přivařvací prvedení, materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra 0,8µm Membránvý ventil DN10, přímý manuální tvírání / uzavírání, přivařvací prvedení, materiál těla: AISI 316L, materiál vládání: AISI 304 / plast, materiál membrány: EPDM, v kntaktu s prduktem brušen, Ra 0,8µm Směšvací kus DN40 materiál PVC, knstrukce, délka, průměr dle výrbce jedntky chlrdixidu, s prtikusy na mntáž d ptrubí DN40 (40x1,5), AISI316L Ra0,8 Trubka DN50 24/50

25 dle DIN , řada 1, svařvaná, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn, rzměr: 52x1,5, materiál: AISI 316L Trubka DN40 dle DIN , řada 1, svařvaná, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn, rzměr: 40x1,5, materiál: AISI 316L Trubka DN15 dle DIN , řada 1, svařvaná, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn, rzměr: 18x1,5, materiál: AISI 316L Klen DN50 dle DIN , řada 1, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn rzměr: 52x1,5, plměr zablení: 1,5xD, materiál AISI 316L Klen DN40 dle DIN , řada 1, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn rzměr: 40x1,5, plměr zablení: 1,5xD, materiál AISI 316L Klen DN15 25/50

26 dle DIN , řada 1, vnitřní pvrch brušen Ra 0,8µm, vnější pvrch leštěn rzměr: 18x1,5, plměr zablení: 1,5xD, materiál AISI 316L T-kus DN50 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 52x1,5, materiál AISI 304 T-kus DN40 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 40x1,5, materiál AISI 304 T-kus DN15 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 18x1,5, materiál AISI 304 T-kus redukvaný DN50/25/50 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 52/28/52x1,5, materiál AISI 304 T-kus redukvaný DN40/15/40 krátké prvedení, vnější pvrch kartáčvaný, 26/50

27 rzměr: 40/18/40x1,5, materiál AISI 304 T-kus redukvaný DN40/10/40 krátké prvedení, vnější pvrch kartáčvaný, rzměr: 40/12/40x1,5, materiál AISI 304 Clamp kmpletní DN50 dle DIN 32676, hrdl (2ks na 1 kmpletní clamp): DN50 (52x1,5) pr.64, středně dluhé prvedení, materiál AISI 316L, těsnění (1ks na 1 kmpletní clamp): DN50 (52x1,5) pr.64, materiál: EPDM, bjímka (1 ks na 1 kmpletní clamp): DN50 pr.64, dvudílná, materiál: AISI 304 Clamp kmpletní DN40 dle DIN 32676, hrdl (2ks na 1 kmpletní clamp): DN40 (40x1,5) pr.50,5, středně dluhé prvedení, materiál AISI 316L, těsnění (1ks na 1 kmpletní clamp): DN40 (40x1,5) pr.50,5, materiál: EPDM, bjímka (1 ks na 1 kmpletní clamp): DN40 pr.50,5, dvudílná, materiál: AISI 304 Clamp kmpletní DN15 dle DIN 32676, hrdl (2ks na 1 kmpletní clamp): DN15 (18x1,5) pr.34, středně dluhé prvedení, materiál AISI 316L, těsnění (1ks na 1 kmpletní clamp): DN15 (18x1,5) pr.34, materiál: EPDM, bjímka (1 ks na 1 kmpletní clamp): DN15 pr.34, dvudílná, materiál: AISI 304 Clamp kmpletní DN10 dle DIN 32676, hrdl (2ks na 1 kmpletní clamp): DN10 (12x1,5) pr.34, středně dluhé prvedení, materiál AISI 316L, 27/50

28 těsnění (1ks na 1 kmpletní clamp): DN10 (12x1,5) pr.34, materiál: EPDM, bjímka (1 ks na 1 kmpletní clamp): DN10 pr.34, dvudílná, materiál: AISI 304 Objímka dvušrubvá DN50 s hlavu M8, s pryžvým těsněním, materiál: pzinkvaný plech Objímka dvušrubvá DN40 s hlavu M8, s pryžvým těsněním, materiál: pzinkvaný plech Objímka dvušrubvá DN15 s hlavu M8, s pryžvým těsněním, materiál: pzinkvaný plech Hadice DN40 materiál: silikn, kncvky clamp AISI316L Ra0,8, délka cca 400mm, služí pr případné přepjení na mycí hlavici na zásbníku Izlace ptrubí prti rsení dle výpisu metráže ptrubí, tlušťka 6-9mm, materiál: pěnvý plyetylen Závitvá tyč M8 materiál: pzink. Hmždinka pr závitvu tyč M8 prvedení hmždinky: d betnu 28/50

29 Nsník materiál: pzinkvaný plech, nsník tvaru C, který lze zavěsit pmcí závitvých tyčí pd strp a na něj pmcí závitvé tyče a bjímky uchytit ptrubí, typ nsníků upřesnit a dsuhlasit se zadavatelem Kulatina průměr 10mm, materiál: AISI 304 Matice M8 materiál: pzink., samjisticí Prstup strpem pr ptrubí DN40 s pžární ucpávku chránička: trubka 52x1,5, délka: dle tlušťky skladby strpu (500 mm) upravit na místě, materiál: AISI 304 mezi nerezvé ptrubí a strp bude zatlačena těsnicí hmta (např. nehřlavá minerální vlna), na krajích se pužije těsnicí prtipžární tmel a z bu stran prtipžární manžeta Prstup pr ptrubí DN40 s pžární ucpávku vytvření tvru ve stěně, pžární úseky dsuhlasit se zdpvědnu sbu před začátkem mntáže, při prstupu přes pžární úseky bude mezi nerezvé ptrubí a zeď zatlačena těsnicí hmta (např. minerální vlna), na krajích se pužije těsnicí prtipžární tmel a z bu stran prtipžární manžeta Prstup pr ptrubí DN40 vytvření tvru ve stěně, nerezvé ptrubí bude v tvru zapěněn běžnu mntážní pěnu, p zaschnutí pěny přebytečná pěna říznuta, kraj zatmelen a na tmel přilepen plastvé mezikruží, které uzavře tvr mezi trubku a zdí Prstup pdhledem DN40 29/50

30 vytvření tvru v pdhledu, nerezvé ptrubí bude v tvru zapěněn běžnu mntážní pěnu, p zaschnutí pěny přebytečná pěna říznuta, kraj zatmelen a na tmel přilepen plastvé mezikruží, které uzavře tvr mezi trubku a pdhledem Pmcný mntážní materiál materiál nezbytný pr bezvadné dknčení a kmpletaci rzvdů Zásbník upravené vdy 1000 l - plast užitný bjem: 1000 l, bezpečnstní dvuplášť pr případ prušení zásbníku, předpkládané rzměry: průměr 1000mm, výška 1400mm, průměr záchytné nádrže 1100mm, v případě většíh průměru než 1100mm nutn knzultvat stěhvání zásbníku v krdinaci se stavbu, materiál: plast dlný chlrvané vdě, těsnění EPDM, šruby, matice A2, rzsah teplty vdy: C, nejvyšší dvlený přetlak: 0 bar, mycí hlavice, připjení na hrdl H2, tlak 1,5 až 2,5 bar, 20 m3/hd, Hrdla: H1 - vstup upravené vdy DN15, PN10, DIN 32676, připjení clamp talířek 50,5, AISI316L Ra0,8, H2 - cirkulace upravené vdy DN40, PN10, DIN 32676, připjení clamp talířek 50,5, AISI316L Ra0,8, H3 - výpust DN50, PN10, DIN 32676, připjení clamp talířek 64,0, AISI316L Ra0,8, H4 mycí hlavice - DN40, PN10, DIN 32676, připjení clamp talířek 50,5, AISI316L Ra0,8, H5,6,7,8 měření hladiny připjení dle prtikusu sndy měření hladiny, H9 havarijní měření zaplavení d prstru mezipláště, H8 průlez (dnímatelné vík), H9 membránvá pjistka (ppř. pjistný ventil), H10 manmetr, H11 dýchací filtr 30/50

31 Manmetr manmetr nerezvý, rzsah měření: -1 až +1 bar, ciferník pr.100mm, třída přesnsti 1-1,6, teplta média C / klí 20 C, spdní připjení např. příruba dle výrbce zásbníku, bez glycerinu Filtr ventilační dýchací hydrfbní filtr, materiál těla: plast, 0,22 m, připjení dle výrbce zásbníku Pjistná membrána průtržný tlak 0,5 bar, materiál: AISI 316L, připjení dle výrbce zásbníku, alternativně pjistný ventil v nerezvém prvedení, Snímač hladiny materiál těla: dlný chlrvané vdě, připjení: dle výrbce zásbníku, Infrmace ze snímače bude předávána d řídicí stanice výrby upravené vdy. Havarijní zásbník upravené vdy 500 l plast Havarijní zásbník upravené vdy 500 l - plast užitný bjem: 500 l, bezpečnstní dvuplášť pr případ prušení zásbníku, předpkládané rzměry: průměr 800mm, výška 1100mm, průměr záchytné nádrže 900mm, v případě většíh průměru než 900mm nutn knzultvat stěhvání zásbníku v krdinaci se stavbu, 31/50

32 materiál: plast dlný chlrvané vdě, těsnění EPDM, šruby, matice A2, rzsah teplty vdy: C, nejvyšší dvlený přetlak: 0 bar, mycí hlavice, připjení na hrdl H2, tlak 1,5 až 2,5 bar, 20 m3/hd, Hrdla: H1 - vstup upravené vdy DN15, PN10, DIN 32676, připjení clamp talířek 50,5, AISI316L Ra0,8, H2 - cirkulace upravené vdy DN40, PN10, DIN 32676, připjení clamp talířek 50,5, AISI316L Ra0,8, H3 - výpust DN50, PN10, DIN 32676, připjení clamp talířek 64,0, AISI316L Ra0,8, H4 mycí hlavice - DN40, PN10, DIN 32676, připjení clamp talířek 50,5, AISI316L Ra0,8, H5,6,7,8 měření hladiny připjení dle prtikusu sndy měření hladiny, H9 havarijní měření zaplavení d prstru mezipláště, H8 průlez (dnímatelné vík), H9 membránvá pjistka (ppř. pjistný ventil), H10 manmetr, H11 dýchací filtr Manmetr manmetr nerezvý, rzsah měření: -1 až +1 bar, ciferník pr.100mm, třída přesnsti 1-1,6, teplta média C / klí 20 C, spdní připjení např. příruba dle výrbce zásbníku, bez glycerinu Filtr ventilační dýchací hydrfbní filtr, materiál těla: plast, 0,22 m, Pjistná membrána 32/50

33 průtržný tlak 0,5 bar, materiál: AISI 316L, připjení dle výrbce zásbníku, alternativně pjistný ventil v nerezvém prvedení, Snímač hladiny materiál těla: dlný chlrvané vdě, připjení: dle výrbce zásbníku, infrmace ze snímače bude předávána d řídicí stanice výrby upravené vdy. Elektrika a autmatizace Rzvaděč elektr d místnsti je přiveden kabel elektr pžadvaných parametrech: 3x230V / 400V / 50Hz, příkn 5,5kW Instalační materiál, mntáž elektrické prpjení všech kmpnentů úpravny změkčení, reverzní smóza, jedntka chlrdixidu, čerpadl, snímače hladin, průtkměr atd. u každéh dběrnéh místa upravené vdy bude umístěna signalizace červená / zelená dida. Pkud je vše v přádku, pak svítí zelená bsluha může plnit. Pkud je havárie jakéhkliv druhu v úpravně vdy, pak svítí červená upravená vda není připravena pr plnění. Inženýrská činnst SW, prjekty vytvření sftwaru pr vládání stanice, prjekty elektrickéh zapjení stanice. Archivace dat v PC bude umžňvat přístup k histrii měření bsahu chlru, dávkvání chlrdixidu atd. přens dat musí být umžněn pmcí flash disku Detektr chlru jedntka pr hlídání chlru ve vzduchu, v případě havárie (zjištění bsahu chlru) vyšle havarijní signál d hlavní jedntky vládání stanice úpravy vdy, djde k vypnutí stanice a infrmvání velína 33/50

34 Kmpletace všech technlgických zařízení pr plný prvz např. naplnění slankvé nádrže, kmpletace filtrů apd. Funkční dzkušení jedntlivých částí zařízení a zařízení jak celku Další pžadavky na zařízení se musí řídit Technicku zprávu Pdklady pr svarvu dkumentaci s identifikačními prtkly svarů musí být sučástí ddávky Materiálvá dkumentace rzvdů musí být sučástí ddávky Hmtnst zkmpletvané úpravny vdy včetně vdu naplněných nádrží musí být max. 1000kg/m Myčka chvných nádb a lahví myčka musí umžňvat mytí a plach chvných nádb, lahví a pítek, s hřevem páru. myčka musí umžňvat autmaticky dplňvat vdu d mycíh a plachvéh tanku a autmaticky ji hřát na pžadvanu tepltu. myčka musí umžňvat autmatické dávkvání detergentu. hřev vdy před prvním pužitím musí být mžn naprgramvat na čas před příchdem bsluhy. hlavní nsná knstrukce musí být celá vyrbená z nerezvé celi AISI 304 a plastvých materiálů dlných vůči vdě pracvní tepltě a kyselým i zásaditým rztkům a desinfekci. mycí a plachvé trysky musí být vyrbeny z nerezvé celi. Musí bsahvat min. 10 scilujících paralelně umístěných ramen nesucích nezávislé trysky pr mytí a plach, s nezávislým rzvdem mycí a plachvé vdy. Rzmístění ramen musí umžňvat mytí jak malých tak velkých předmětů chvných nádb. Ramena musí nést min. 60 mycích a min. 30 plachvých trysek. myčka musí mít kmpletně ddělený mycí a plachvý kruh pr eliminaci křížvé kntaminace. mycí kmra musí mít zablené rhy, aby se zabránil zanášení. mycí cykly se musí prvádět pmcí recirkulující vdy. plach musí být prváděn hrku čistu vdu. vnitřní prstr musí být vybaven držáky kšů a zakladačů. Zakladače pr chvné nádby a víka musí umžňvat šikmu pzici nádb a vík pr zajištění větší kapacity a eliminaci vzniku míst zachycujících vdu. Ve vnitřním prstru musí být mžnst umístit také ršt pr mytí ve vyšší pzici. dvd a dtah par musí být uskutečňván pmcí integrvanéh ventilátru. 34/50

35 myčka musí mít mžnst využívat až tři přídatná dávkvací čerpadla pr alkalické i kyselé mycí rztky, neutralizační rztk a desinfekční rztk. řídicí systém myčky musí mnitrvat a autmaticky řídit všechny pracvní perace a funkce a autmaticky spuštět mycí a plachvý cyklus až p dsažení pžadvané teplty. teplta, čas a kncentrace detergentu musí být prgramvatelné a musí mít mžnst uzamknutí heslem. Musí být mžnst vytvřit min. 5 různých mycích prgramů s hledem na charakter mytéh materiálu. vládací panel musí umět vlitelně zbrazvat data aktuálníh cyklu prgramu neb zaznamenaná data. všechny dchylky a chybvé stavy musí být zaznamenávány a musí na ně být upzrněn vizuálně i akusticky. Vestavěný diagnstický servisní prgram musí pskytvat a zbrazvat údaje pr servisní činnst. myčka musí být vybavena kntakty pr řízení externíh dtahu a pr přens alarmvéh stavu d nadřízenéh systému. nuzvé tlačítk pr zastavení myčky v případě nuze musí být na pracvní straně myčky. Chd myčky musí jít bnvit resetváním na vládacím panelu myčky. všechna elektrmechanická zařízení a ptrubí s médii dsahujících ptencinálně vyských teplt musí být patřena chranným krytváním zabraňující ppálení sb. dveře a kryty myčky musí být sazeny senzry pr kamžité vypnutí myčky při tevření. maximální vnější rzměry myčky musí být (d x š x v): 2000 x 1200x 2500 mm. minimální rzměr mycíh prstru musí být (d x š x v): 1300 x 900x 700mm. hmtnst myčky musí být max. 500 kg/m 2 sučástí myčky musí být pmcný systém na snadné manuální dvíčkvání lahví. Může k tmu být pužit i např. stlačenéh vzduchu. mycí kmra, zásbník mycíh rztku, zásbník plachvé vdy, panely dveří, bčnice a hrní kryt, recirkulační ventily a díly, vnitřní ptrubí vdy a páry, dpadní ptrubí, výpustný ventil, trysky, parní spirála, izlační plášť musí být z nerezu min. AISI304L. Pumpy musí být z nerezu AISI316L. 16. Myčka pr mytí stjanů Myčka pr mytí stjanů umžňující mytí a plach chvných nádb, stjanů, transprtních vzíků a dalšíh materiálu velkých rzměrů, s hřevem páru. 35/50
