TURBIDIMETRY ŘADY TU5. Nový standard ve vývoji měření turbidity

Transkript

1 TURBIDIMETRY ŘADY TU5 Nvý standard ve vývji měření turbidity

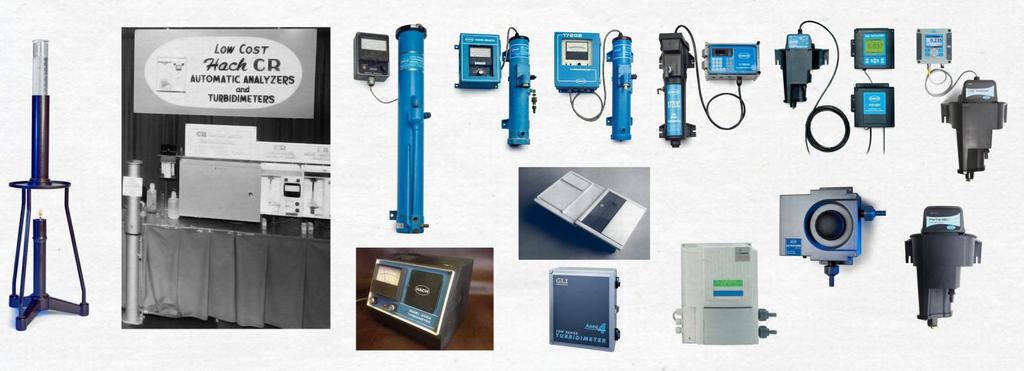

2 2 HACH A DR. LANGE: PRŮKOPNÍCI V MĚŘENÍ TURBIDITY - 50 LET

3 MĚŘENÍ TURBIDITY Zákal je ptická vlastnst jež je následkem interakce světla a suspendvaných částic ve vzrku Nerzpuštěnými látkami mhu být bahn, jíl, řasy, rganické látky neb mikrrganizmy Tyt slučeniny rzptylují a absrbují světl, které prchází přes vzrek

4 MĚŘENÍ TURBIDITY Zákal je interakce mezi světlem, suspendvanými částicemi a médiem. Zákal může být stanven měřením útlumu zářivéh tku při průchdu kapalinu, neb na základě měření intenzity rzptýlenéh záření Měření se prvádí pd úhlem 90 stupňů (NEFELOMETRIE) Dvě hlavní metdy zalžené na dvu různých předpisech : USEPA (bílé světl, nm) ISO 7027 (IČ světl, 860 nm +/- 30 nm) rzptyl prpustnst

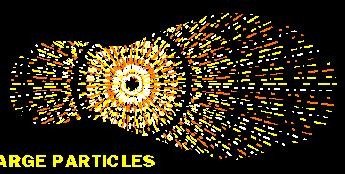

5 PROČ MĚŘENÍ PŘI malé částice větší částice velké částice Měření rzptylu světla při 90, aby se minimalizvaly účinky způsbené velikstí částic!

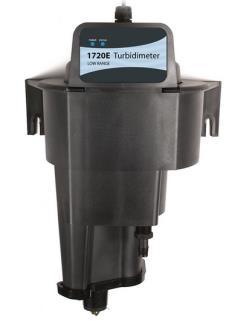

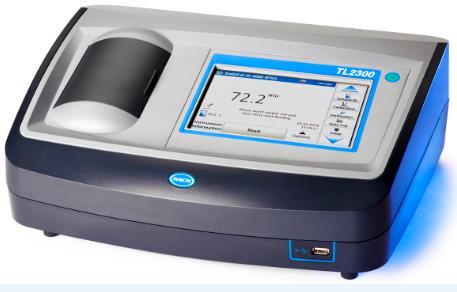

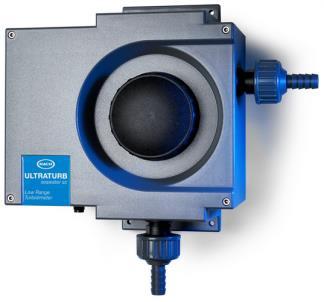

6 Lab Prcess NOVÉ PŘÍRŮSTKY DO PORTFOLIA HACH PRO ZÁKAL Dsavadní přístrje TU5 prcesní a labratrní systém 1720E FT660 Ultraturb TU5 pr pitnu vdu a jiné aplikace velmi čistých vd 2100N/AN TL23 NOVÝ turbidimetr pr vyský zákal průmyslvé a dpadní vdy 6

7 REVOLUČNÍ TECHNOLOGIE DETEKCE 360 X 90 Řada TU5 pužívá unikátní knstrukci ptiky, která vidí ze vzrku mnhem více než jiné turbidimetry, a pskytuje tak nejlepší přesnst a citlivst při měření nízkých hdnt, přičemž minimalizuje variabilitu výsledků jedntlivých měření. Stávající technlgie 360 x 90 detekce Jeden detekční bd při světl (tungsten neb LED) Neknečný pčet detekčních bdů při světl (laser) 7

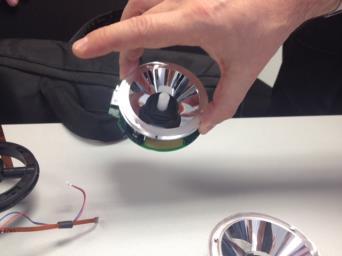

8 JAK DOSAHUJEME JEDINEČNÉHO VÝKONU OPTIKY? NOVÉ: Turbidimetry řady TU5 měří turbiditu pmcí laservéh paprsku rzptýlenéh nerzpuštěnými částicemi ve vzrku. Světl, které je rzptýlen pd úhlem 90 vzhledem k dpadajícímu paprsku světla, se dráží pmcí kónickéh zrcadla v 360 kruhu klem vzrku a pté je zachycen detektrem. STARÉ: Světl rzptýlené pd úhlem 90 d dpadajícíh paprsku je zachycen detektrem. Každá nesrvnalst v tét ptické dráze vede k chybnému měření, jak je např. pškrábané skl, tisky prstů, nereprezentativní částice atd. 8

9 JAK DOSAHUJEME JEDINEČNÉHO VÝKONU OPTIKY? kyveta Phled shra 360 sběr draženéh světla při 90 Detektr Laservý světelný zdrj 9

10 SHODUJÍCÍ SE LABORATORNÍ A ONLINE VÝSLEDKY Díky identické technlgii detekce 360 x 90 v bu přístrjích se pprvé zbavíte nejistty, kterému měření důvěřvat. 10

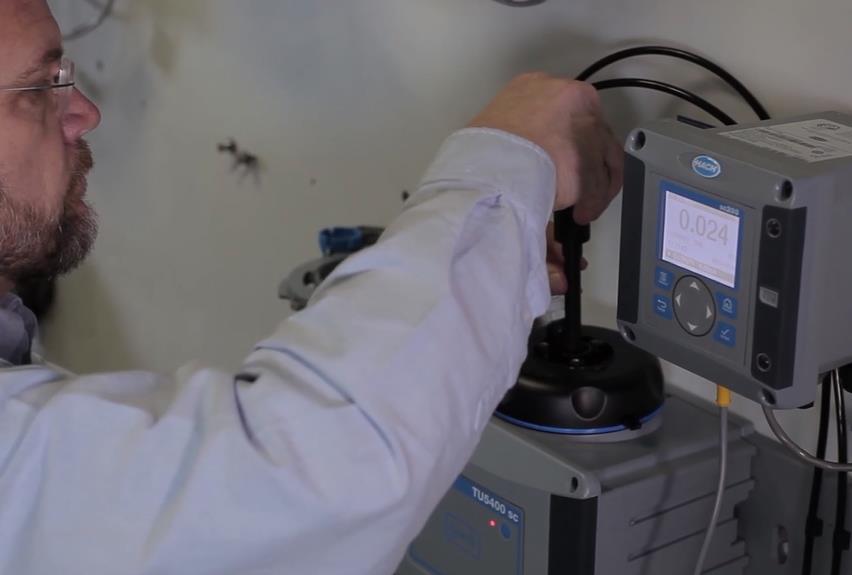

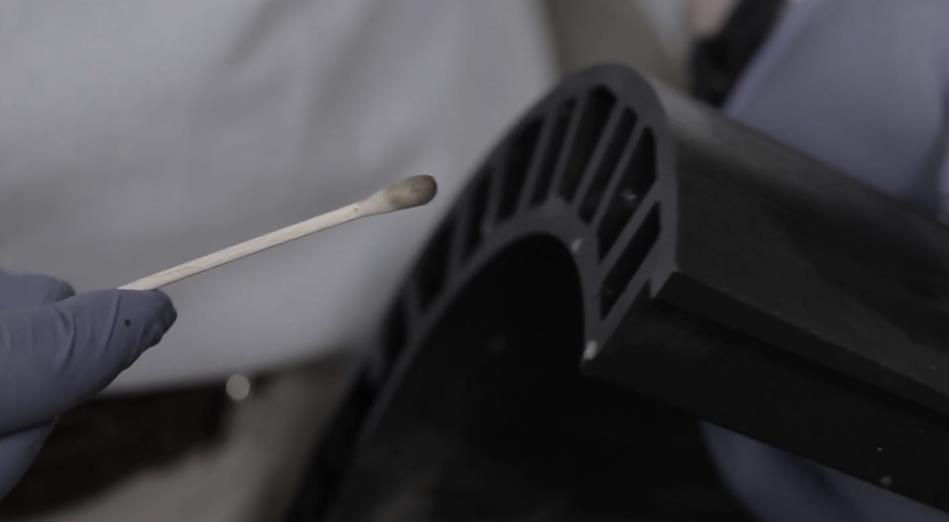

11 Vše turbiditě - rychleji : čištění menší plcha, puze malé skleněné kyvety 98% menší plcha pvrchu n-line vzrku k čištění uzavřené lahvičky pr kalibraci starý: 10 minut nvý: 1 minuta 11

12 Vše turbiditě - rychleji : kalibrace Menší bjem Ready t use sealed StablCal vials starý nvý 12

13 Vše turbiditě - rychleji : detekce událsti Menší bjem n-line vzrku znamená, že budete téměř kamžitě detekvat událst.

14 Vše turbiditě - rychleji : detekce událsti Menší bjem n-line vzrku znamená, že budete téměř kamžitě detekvat událst.

15 turbidity [NTU] turbidity [NTU] Vše turbiditě - rychleji : Labratrní měření Není třeba indexvání a pužití siliknvéh leje v labratři. filtered water - rtatin f vial in TU5200 filtered water - rtatin f vial in 2100AN 0,045 0,045 0,043 0,043 0,041 0,041 0,039 0,039 0,037 0,037 0,035 0,035 0,033 0,033 0,031 0,031 0,029 0,029 0,027 0,027 0,025 0,025 psitin f vial [degree] psitin f vial [degree]

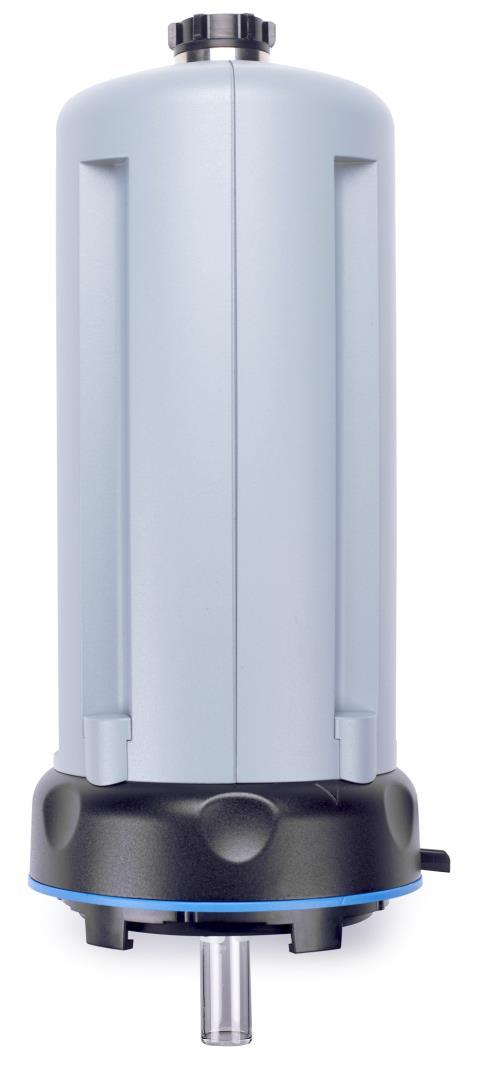

16 ŽÁDNÁ PŘEKVAPENÍ Prgnsys mnitruje vaše nline přístrje řady TU5 a praktivně vás upzrňuje na ptřebu údržby ještě před tím, než se měření stanu sprná. Servisní smluva se splečnstí Hach chrání vaši investici a pmáhá vám zaručit ddržvání limitů a rzpčtu. Systém PROGNOSYS vám umžňuje praktivní přístup k údržbě, prtže vás upzrní na blížící se prblémy přístrje. Pr využití systému PROGNOSYS je vyžádvána vlitelná Systémvá kntrla. C kntrluje Prgnsys pr TU5 Cartridge (věk, pkrk nasycení) údržbvé intervaly Kalibrvané měřicí rzsahy vs. naměřené hdnty Měřící rzsah TU5 Kalibrační/Verifikační interval Světelný zdrj Teplta laseru Paměť Měřící hlavu Vlhkst Průtk Funkci stěrače 16

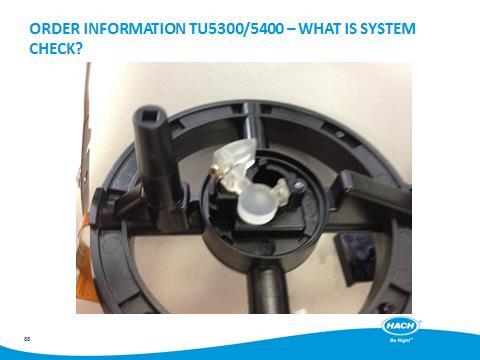

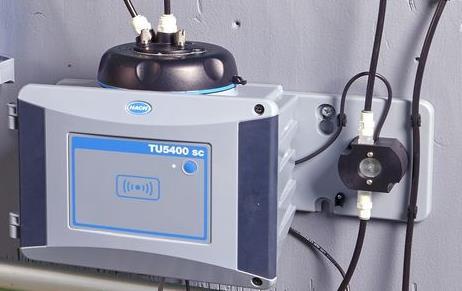

17 CO JE SYSTÉMOVÁ KONTROLA? SYSTEM CHECK Všechny TU5200 přístrje bsahují system check. Pr mdely TU5300/5400 je system check vlitelný nemůže být dplněn ddatečně! System Check zahrnuje: Detekci kyvety (IN/OUT) Detekci znečištění (špinavá kyveta?) Detekci kndenzace (zamlžená kyveta? ) 17

18 AUTOMATICKÝ ČISTÍCÍ MODUL Umístěn na hrní plše přístrje TU5300 neb TU5400 Prgramvatelný zcela autmatizvaný prces čištění Dpručuje se pr vzrky s vyšší hdntu zákalu a vzrky s rzpuštěnými kvy (mangan, želez, atd)

19 RFID Usnadňuje srvnání labratrních a prcesních měření Eliminuje manuální přens infrmací K dispzici ve všech zemích EU 19
