1 5. Osa E (Extruder - kroucená bužírka) Written By: Jakub Dolezal 2019 manual.prusa3d.com/ Page 1 of 46

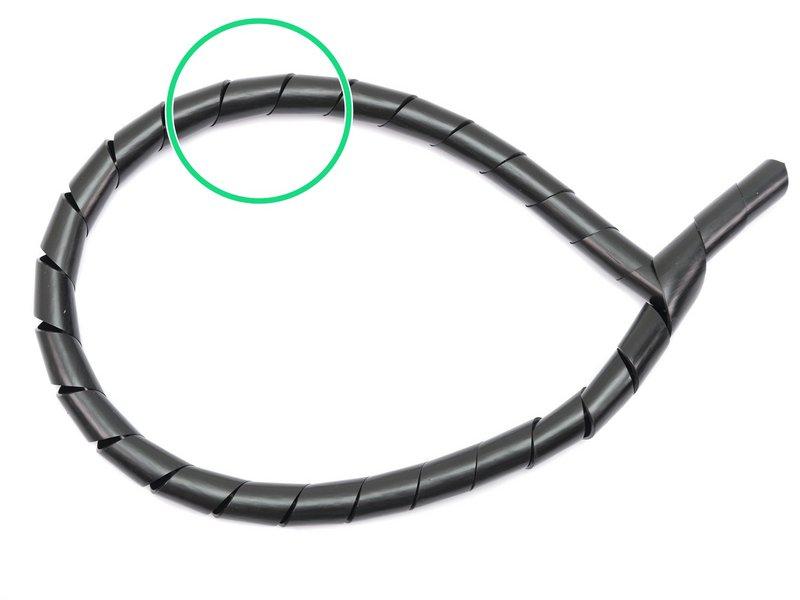

2 Step 1 Textilní rukáv vs kroucená bužírka Než budete pokračovat, ujistěte se, že jste ve správné kapitole: Nejdelší a největší oplet je kroucená bužírka. Pokud ano, pak pokračujte podle této kapitoly. Pokud je v balení největší a nejdelší oplet z textilu, prosím použijte tento návod: 5. Osa E (textilní rukáv) Step 2 Nářadí potřebné k této kapitole Čelisťové kleště pro zkracování stahovacích pásek 2,5mm inbusový klíč pro šrouby M3 2mm inbusový klíč pro zarovnání matek 1,5mm inbusový klíč pro utažení podávacího kolečka manual.prusa3d.com/ Page 2 of 46

3 Step 3 Přítlačná kladka (1. část) Pro následující kroky si prosím připravte: Extruder-idler (1x) Ozubené kolečko Bondtech BEZ utahovacího červíku (1x) Ložiska pro Bondtech (2x) Matka M3nS (2x) Osička pro Bondtech (1x) V balení jsou dva typy ozubeného kolečka Bondtech (s a bez utahovacího červíku). Dejte si pozor, abyste použili ten správný manual.prusa3d.com/ Page 3 of 46

4 Step 4 Přítlačná kladka (2. část) Vložte matky do slotů na obou stranách idleru (přítlačné kladky). Vložte obě ložiska do ozubeného kolečka. Dejte pozor na to, že vám mohou během montáže vypadnout. Na tomto tištěném dílu mohou být více viditelné tiskové vrstvy, je to dáno geometrií dílu. Funkčnost a odolnost zůstávají zachovány manual.prusa3d.com/ Page 4 of 46

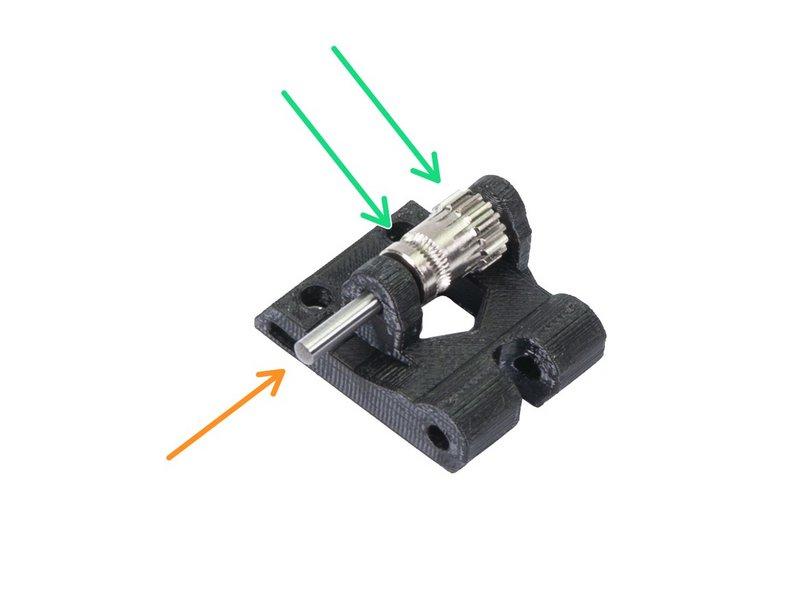

5 Step 5 Přítlačná kladka (3. část) Ujistěte se, že jsou ložiska stále uvnitř! Vložte ozubené kolečko do tištěného dílu jako na obrázku. Vsuňte osičku skrze obě součástky. Použijte přiměřenou sílu, jinak ZLOMÍTE tištěný díl. Položte prst na ložisko a ujistěte se, že s ním můžete volně otáčet manual.prusa3d.com/ Page 5 of 46

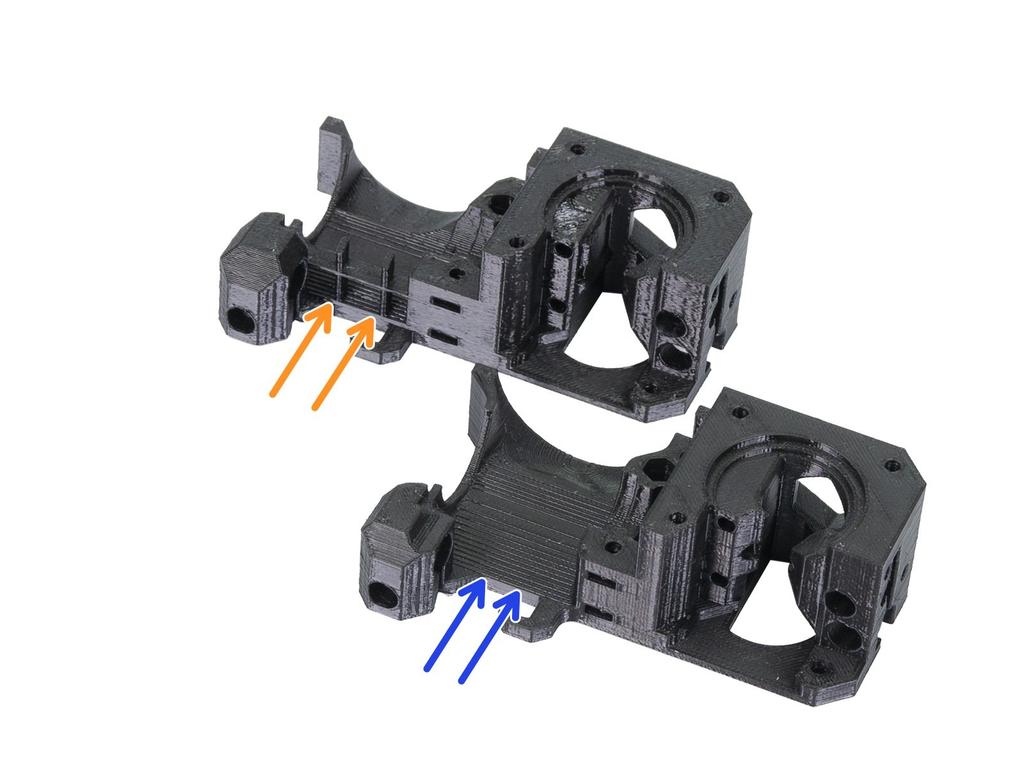

6 Step 6 Nové tištěné díly - extruder body POZOR: 3D tištěné díly byly vylepšeny pro zlepšení chlazení hotendu. Více informací včetně přímého porovnání můžete najít na našem Prusa Research forum. Postup složení nových 3D tištěných dílů je téměř stejný, jako u předchozí verze. V případě rozdílného postupu, budete včas informováni. Než pokročíme k dalšímu kroku, pojďme se podívat, jak jednotlivé verze rozpoznat. Předchozí verze má mřížku na jedné straně dílu extruder-body. Tato verze je označena B6 (vytištěno u nás) nebo R2 (ke stažení na GitHubu). Nejnovější design neobsahuje mřížku kvůli zlepšení průtoku vzduchu. Tato verze je označena B7 (vytištěno u nás) nebo R3 (ke stažení na GitHubu). V případě, že tento návod používáte pro upgrade z MK2/S na MK3 a máte již vytištěné díly verze B6/R2, můžete pokračovat, avšak pokud je to možné vytiskněte si nejnovější design B7/R manual.prusa3d.com/ Page 6 of 46

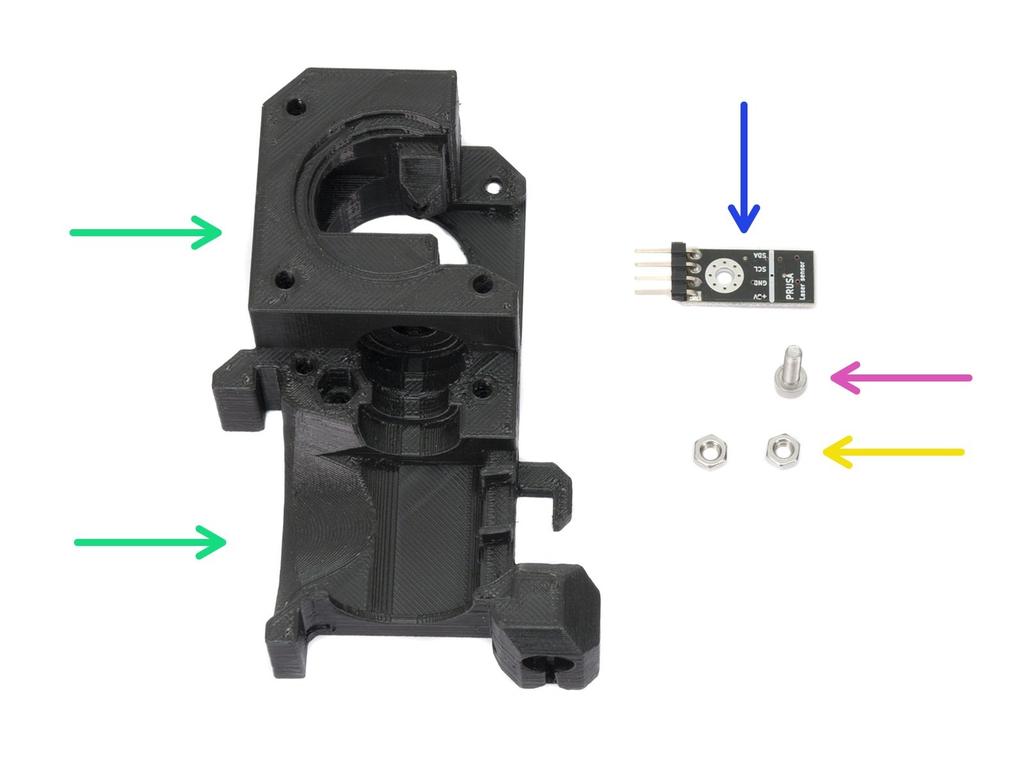

7 Step 7 Montáž senzoru filamentu (1. část) BUĎTE OPATRNÍ při manipulaci se senzorem, nedotýkejte se černé desky ani čipů na ní. Pro následující kroky si prosím připravte: Extruder-body (1x) Senzor filamentu (1x) Filament senzor najdete v boxu s označením " SUP". Šroub M3x10 (1x) Matka M3n (2x) 2019 manual.prusa3d.com/ Page 7 of 46

8 Step 8 Montáž senzoru filamentu (2. část) Než budeme pokračovat ve skládání, musíme vložit matky do dílu Extruder-body. Věnujte prosím této části více času a úsilí. K matkám se totiž později nedostanete. Natočte k sobě přední část dílu a vložte nadoraz do slotu matku M3. Otočte k sobě zadní část dílu a vložte nadoraz do slotu matku M3. Pokud matku nemůžete vložit, použijte delší šroub z druhé strany a utáhněte jej. Tím matku "zatáhnete" dovnitř manual.prusa3d.com/ Page 8 of 46

9 Step 9 Montáž senzoru filamentu (3. část) Opatrně vložte senzor filamentu do slotu v horní části. Netlačte na něj, můžete jej poškodit! 2019 manual.prusa3d.com/ Page 9 of 46

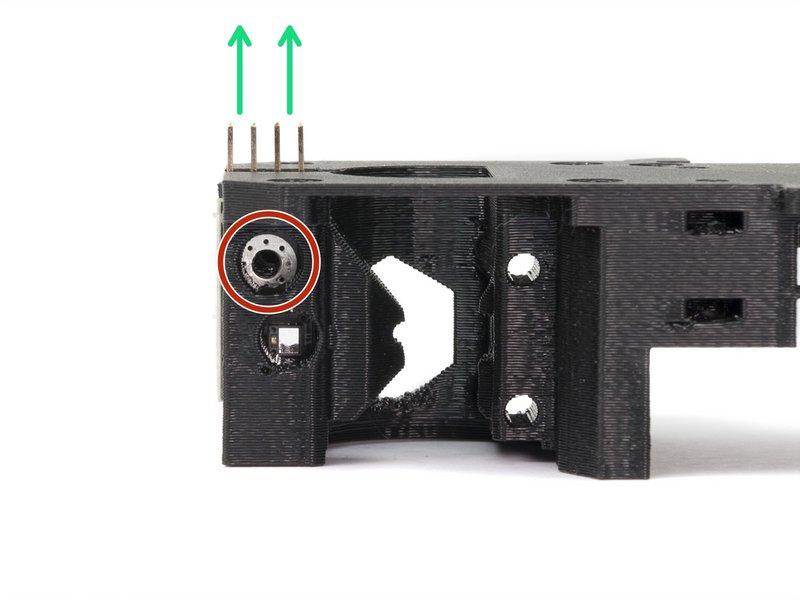

10 Step 10 Montáž senzoru filamentu (4. část) Otočte dílem Extruder-body jako na obrázku. Piny ze senzoru musí směřovat nahoru. Najděte otvor pro šroub M3. Vezměte šroub M3x10 a utáhněte jím senzor. Není potřeba vkládat matku, šroub se "zařízne" do plastového dílu. Senzor musí být zcela dotažen, aby se při tisku nepohyboval (hlavička šroubu se dotýká desky). AVŠAK BUĎTE OPATRNÍ při utahování, můžete senzor poškodit. Na tomto tištěném dílu mohou být více viditelné tiskové vrstvy, je to dáno geometrií dílu. Funkčnost a odolnost zůstávají zachovány manual.prusa3d.com/ Page 10 of 46

11 Step 11 Složení extruderu - idler (1. část) Pro následující kroky si prosím připravte: Šroub M3x30 (1x) Průhledná podložka M3 (2x) Průhledné podložky jsou umístěné na tělo idleru (kladky), aby byly lépe vidět na fotografii. Není potřeba je umístit, jako na obrázku ;) 2019 manual.prusa3d.com/ Page 11 of 46

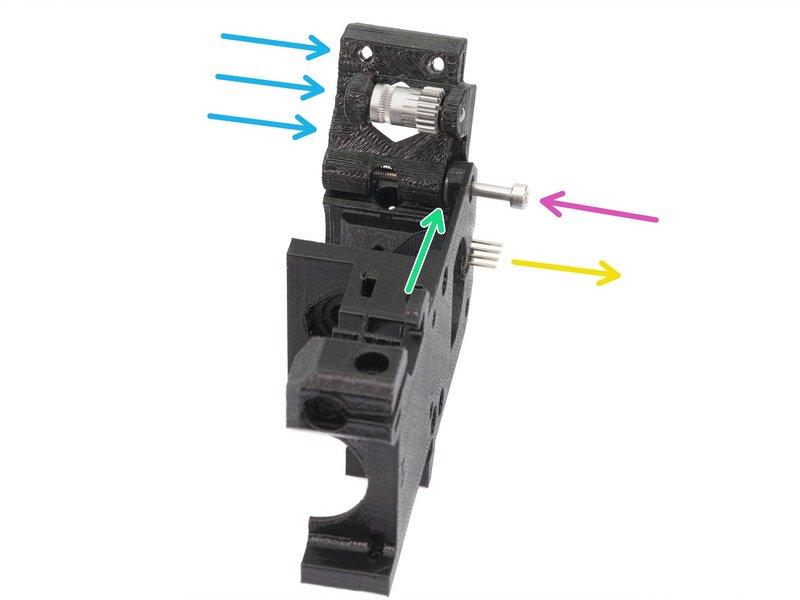

12 Step 12 Složení extruderu - idler (2. část) Otočte díl Extruder-body jako na obrázku. Piny senzoru musí směřovat doprava. Vložte šroub M3x30 do otvoru. Z druhé strany nasuňte průhlednou podložku. Na šroub poté nasuňte idler (přítlačnou kladku). Poslední krok je nasazení druhé podložky. Pokud vám druhá podložka padá, použijte matku M3n z náhradního sáčku a dočasně ji zajistěte manual.prusa3d.com/ Page 12 of 46

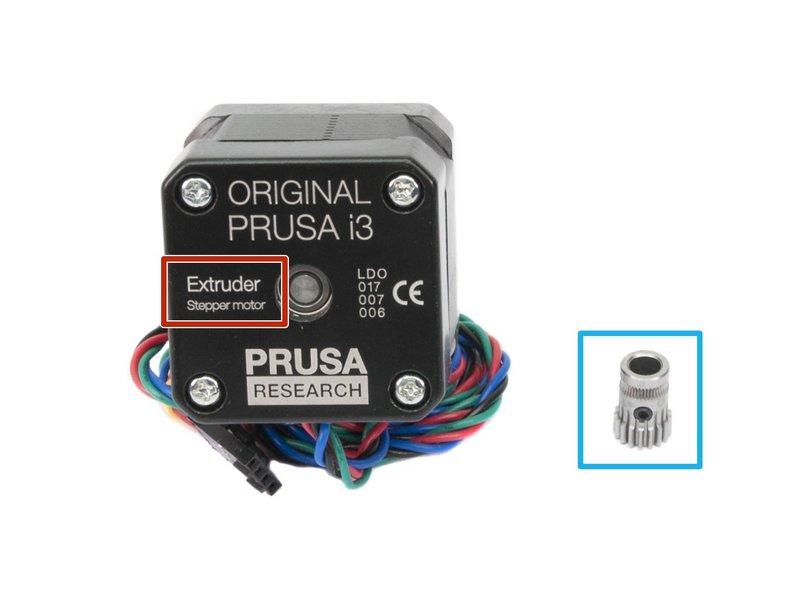

13 Step 13 Nasazení podávacího kolečka na motor (1. část) Pro následující krok si prosím připravte: Motor extruderu (1x) Ozubené kolečko Bondtech S utahovacím červíkem (1x) Ujistěte se, že používáte správný motor! Na spodní části motoru je umístěno označení (Extruder). Důvodem je rozdílná délka kabelů každého z motorů. V balení naleznete druhý náhradní utahovací červík manual.prusa3d.com/ Page 13 of 46

14 Step 14 Nasazení podávacího kolečka na motor (2. část) Na hřídeli motoru je plochá strana, natočte ji směrem nahoru. Nasaďte podávací kolečko, dbejte na SPRÁVNOU orientaci. Červík musí mířit kolmo na plochou část hřídele. Dotáhněte jej avšak opatrně, závit lze strhnout pokud použijete příliš velkou sílu! Podávací kolečko netlačte až na motor. Ponechte jej na samotném konci hřídele, viz obrázek. Než pokročíme dále, otočte podávací kolečko (pulley) o 90 po směru ručiček (pojistný šroub, červík bude směřovat doleva) manual.prusa3d.com/ Page 14 of 46

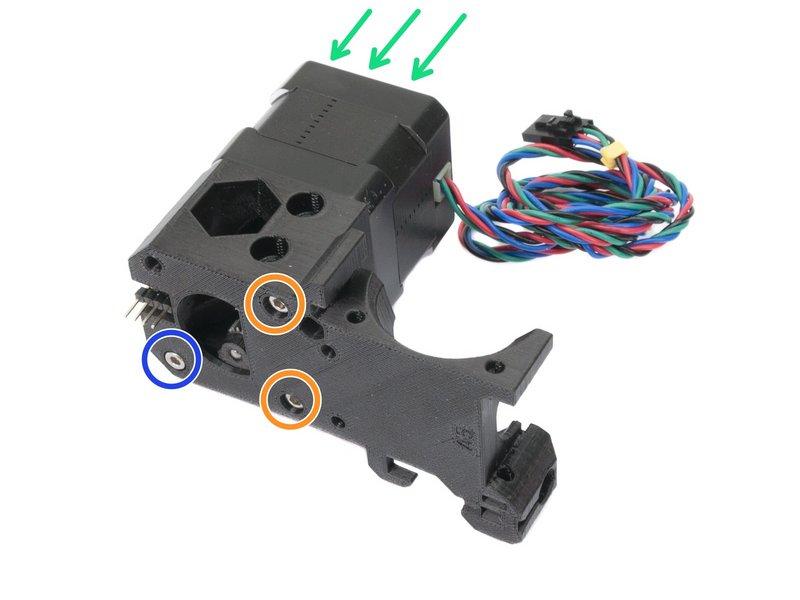

15 Step 15 Montáž motoru Extruderu V balení najděte dva šrouby M3x30 a vložte je do otvorů. Před montáží motoru se ujistěte, že druhá průhledná podložka je stále na špičce šroubu M3x30. Přiložte motor k tělu extruderu jako na obrázku a zkontrolujte správnou orientaci kabelů vedoucích z motoru. Pevně utáhněte oba šrouby. Poslední šroub utáhněte jen částečně. Idler (kladka) musí mít možnost se pohybovat manual.prusa3d.com/ Page 15 of 46

16 Step 16 Zarovnání podávacího kolečka Odklopte plně idler, abyste získali přístup k podávacímu kolečku. Použijte kus přibaleného 1,75mm filamentu (z cívky) pro zarovnání podávacího kolečka s otvory pro filament (viz obrázek). Šipky pouze ukazují směr. Nepoužívejte 3mm nylonovou strunu! Upravte pozici kolečka a utáhněte jej 1,5mm inbusovým klíčem. Použijte přiměřenou sílu, nebo poškodíte závit. Po zarovnání podávacího kolečka prosím vyjměte filament manual.prusa3d.com/ Page 16 of 46

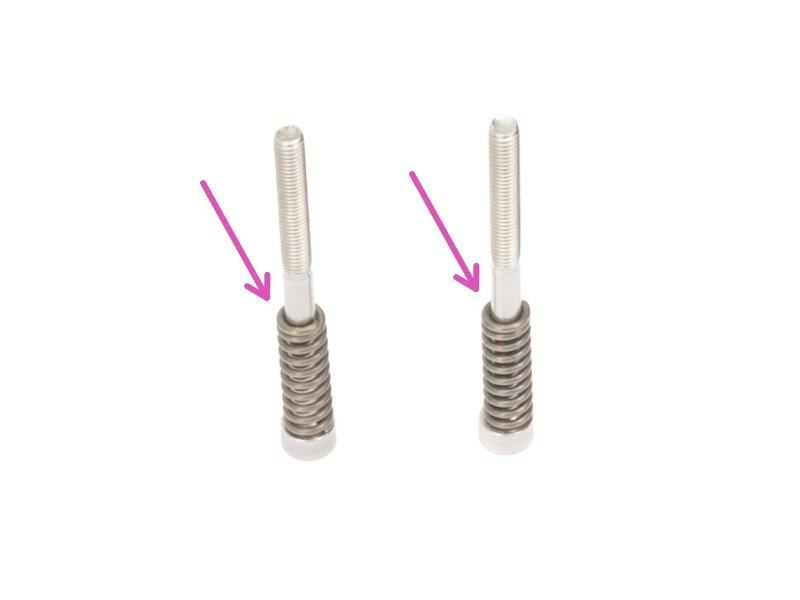

17 Step 17 Montáž přítlačných šroubů Pro následující krok si prosím připravte: Šroub M3x40 (2x) Přítlačná pružinka (2x) Nasaďte pružinky na oba šrouby, viz druhý obrázek. Zavřete dvířka (idler), aby k němu dosáhly šrouby. Umístěte oba šrouby do těla Extruderu a dotáhněte je. Hlavičky šroubů by měly být takřka zarovnané s tištěným dílem manual.prusa3d.com/ Page 17 of 46

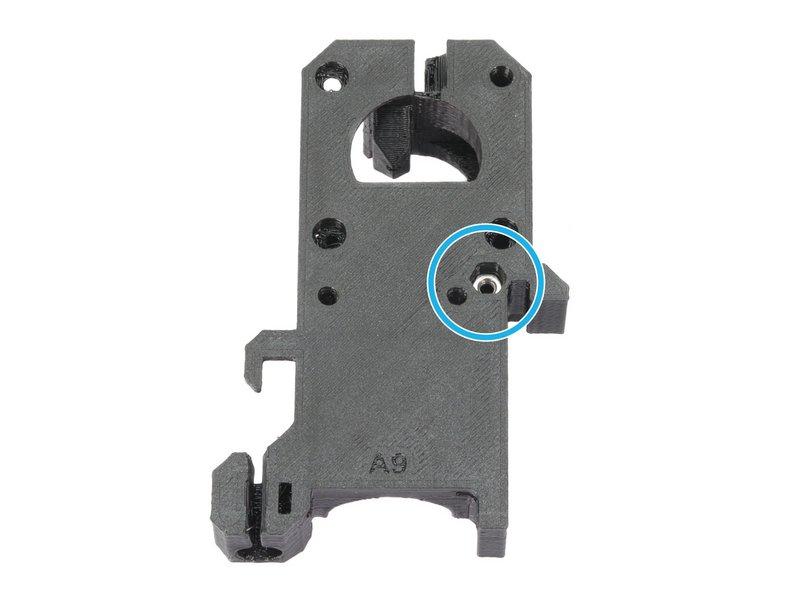

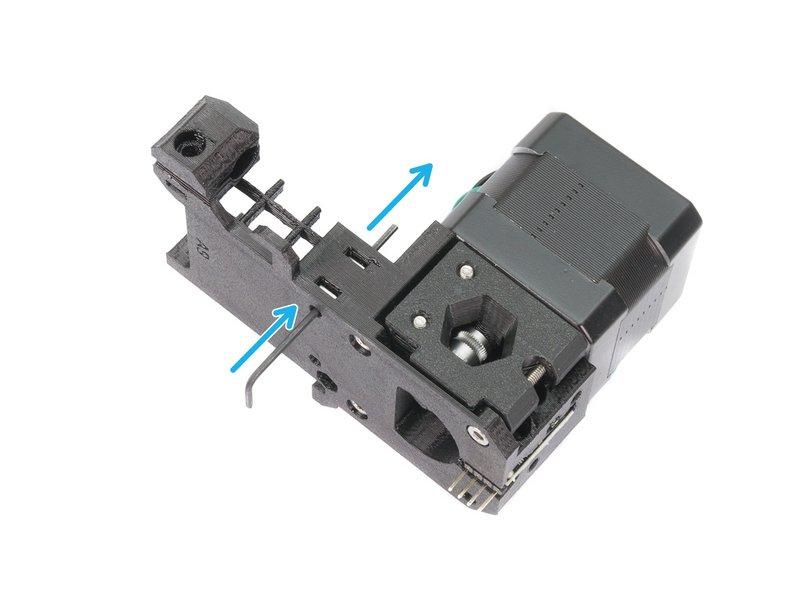

18 Step 18 Příprava montážních bodů Extruderu Vezměte z balení dvě matky M3nS a vložte je nadoraz do připravených slotů. Zkontrolujte správné zarovnání matky pomocí 1.5mm inbusového klíče manual.prusa3d.com/ Page 18 of 46

19 Step 19 Nové tištěné díly - extruder cover POZOR: 3D tištěné díly byly vylepšeny pro zlepšení chlazení hotendu. Více informací včetně přímého porovnání můžete najít na našem Prusa Research forum. Postup složení nových 3D tištěných dílů je téměř stejný, jako u předchozí verze. V případě rozdílného postupu, budete včas informováni. Než pokročíme k dalšímu kroku, pojďme se podívat, jak jednotlivé verze rozpoznat. Předchozí verze má mřížku na jedné straně dílu extruder-cover a výztuhu ventilátoru. Tato verze je označena B6 (vytištěno u nás) nebo R2 (ke stažení na GitHubu). Nejnovější design neobsahuje mřížku kvůli zlepšení průtoku vzduchu a také došlo k odstranění podpory ventilátoru. Tato verze je označena B7 (vytištěno u nás) nebo R3 (ke stažení na GitHubu). V případě, že tento návod používáte pro upgrade z MK2/S na MK3 a máte již vytištěné díly verze B6/R2, můžete pokračovat, avšak pokud je to možné vytiskněte si nejnovější design B7/R manual.prusa3d.com/ Page 19 of 46

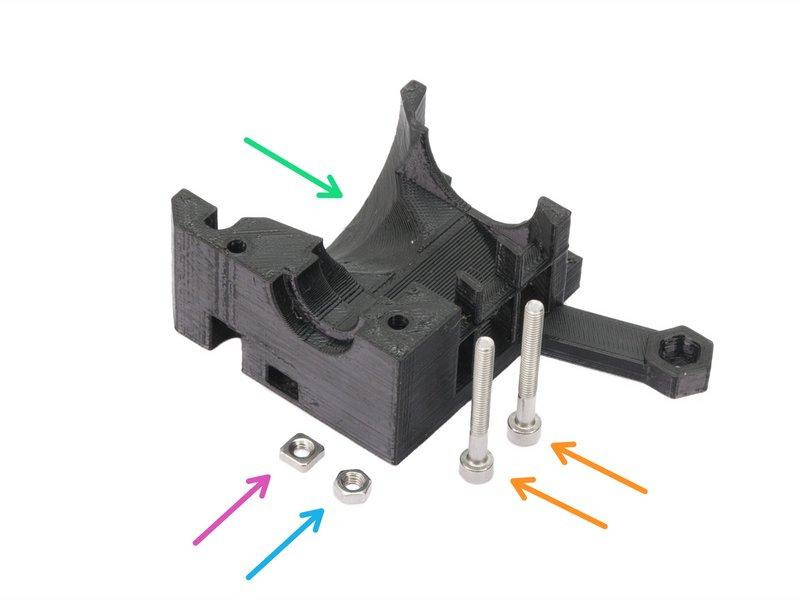

20 Step 20 Příprava krytu extruderu Pro následující kroky si prosím připravte: Extruder-cover (1x) Matka M3nS (1x) Matka M3n (1x) - "přeskočte při R3/B7" Šroub M3x25 (2x) B6/R2 - vložte obě matky do vytištěného dílu. Viz druhý obrázek. B7/R3 - vložte pouze matku M3nS. Viz poslední obrázek. Pokud nemůžete matku M3n vložit dovnitř, nepoužívejte nepřiměřenou sílu. Vezměte šroub M3 a našroubujte jej z druhé strany. Jak jej budete dotahovat, stáhne matku dovnitř. Buďte však opatrní, abyste nezlomili vytištěný díl během dotahování manual.prusa3d.com/ Page 20 of 46

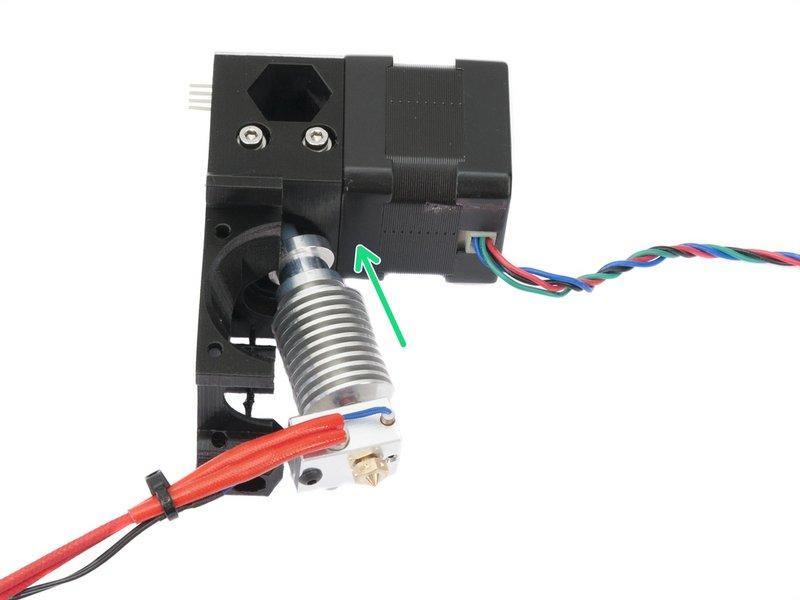

21 Step 21 Vložení hotendu E3D Vezměte hotend E3D a vložte jej našikmo do těla Extruderu. Ujistěte se, že bílá PTFE trubička správně zapadla. Zatlačte hotend do těla Extruderu, viz obrázek. Ujistěte se, že je hotend správně usazen. Jeho horní část by měla být zarovnána (téměr se dotýkat) s povrchem tištěné součástky. Pozor na SPRÁVNOU orientaci hotendu. Buďte VELMI OPATRNÍ při manipulaci s kabely hotendu v dalších krocích, můžete je poškodit manual.prusa3d.com/ Page 21 of 46

22 Step 22 Montáž dílu Extruder-cover Natočte Extruder jako na obrázku. Vezměte díl Extruder-cover a umístěte jej na tělo Extruderu. Oba vytištěné díly na sebe musí dosednout. Spojte tištěné díly pomocí dvou šroubů M3x25. Znovu se ujistěte, že je hotend správně usazen. Povrch chladiče (žebrovaná část hotendu) by měl být zarovnán s povrchem tištěných součástek. Viz poslední obrázek. Díl extruder-cover verze B7/R3 nemá podporu ventilátoru, jinak je montáž shodná manual.prusa3d.com/ Page 22 of 46

23 Step 23 Příprava ventilátorů Pro následující kroky si prosím připravte: Šroub M3x18 (6x) Levý ventilátor hotendu (1x) Přední tiskový ventilátor (1x) Ventilátor pro chlazení hotendu má dvě strany, avšak strana s nálepkou musí vždy směřovat k hotendu (není vidět, když je ventilátor nasazen). V opačném případě nebude chlazení fungovat. Levý ventilátor hotendu (Noctua) může být i v černém provedení bez gumových rohů. Ostatní hardwarové parametry jsou shodné. Verze plastů B7/R3 potřebuje pouze pět šroubů M3x18. Je tedy možné, že vám na konci kapitoly zůstane jeden šroub M3x18 a to je v pořádku ;) 2019 manual.prusa3d.com/ Page 23 of 46

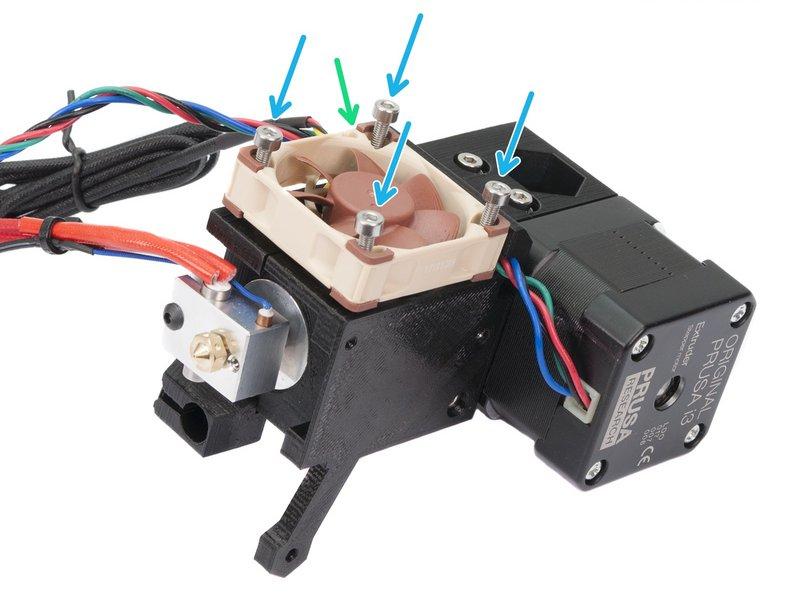

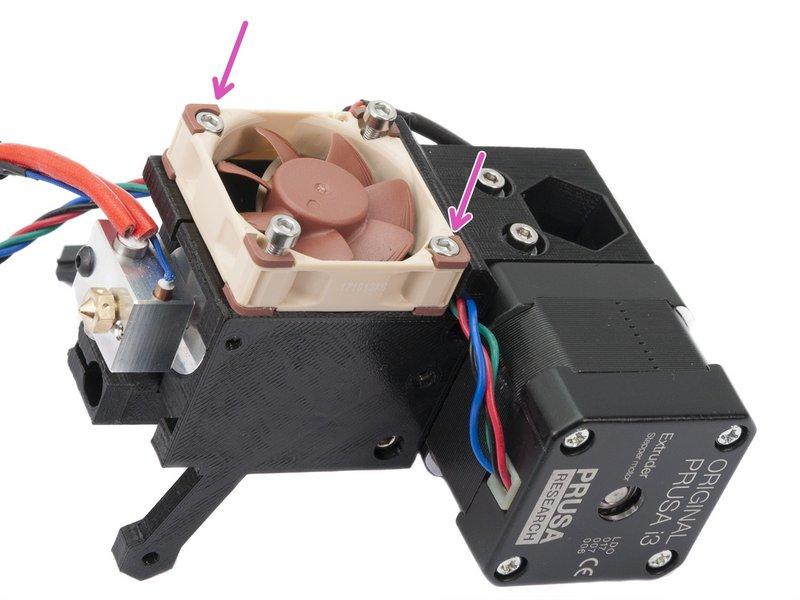

24 Step 24 Osazení levého ventilátoru hotendu Položte Extruder na stranu a veďte kabely od motoru připraveným slotem. Položte ventilátor na extruder. Kabel ventilátoru musí být v levém horním rohu, viz obrázek. Pozor na správnou orientaci ventilátoru. Nálepka musí směřovat k hotendu! Vložte šrouby M3x18 a mírně je dotáhněte. Nyní dotáhněte VŠECHNY šrouby, ale na úhlopříčce. Po dotažení zkontrolujte, že se může ventilátor volně otáčet. NEUTAHUJTE šrouby příliš silně. Všechny části jsou z plastu a můžete je rozlomit manual.prusa3d.com/ Page 24 of 46

25 Step 25 Osazení předního tiskového ventilátoru - díly B6/R2 Tento krok je platný pouze pro design B6/R2 pokud máte nové díly B7/R3 bez mřížky, prosím přeskočte na Step26 Otočte extruderem jako na prvním obrázku. Upevněte přední tiskový ventilátor pomocí dvou šroubů M3x18. NEUTAHUJTE šrouby příliš silně. Všechny části jsou z plastu a můžete je rozlomit manual.prusa3d.com/ Page 25 of 46

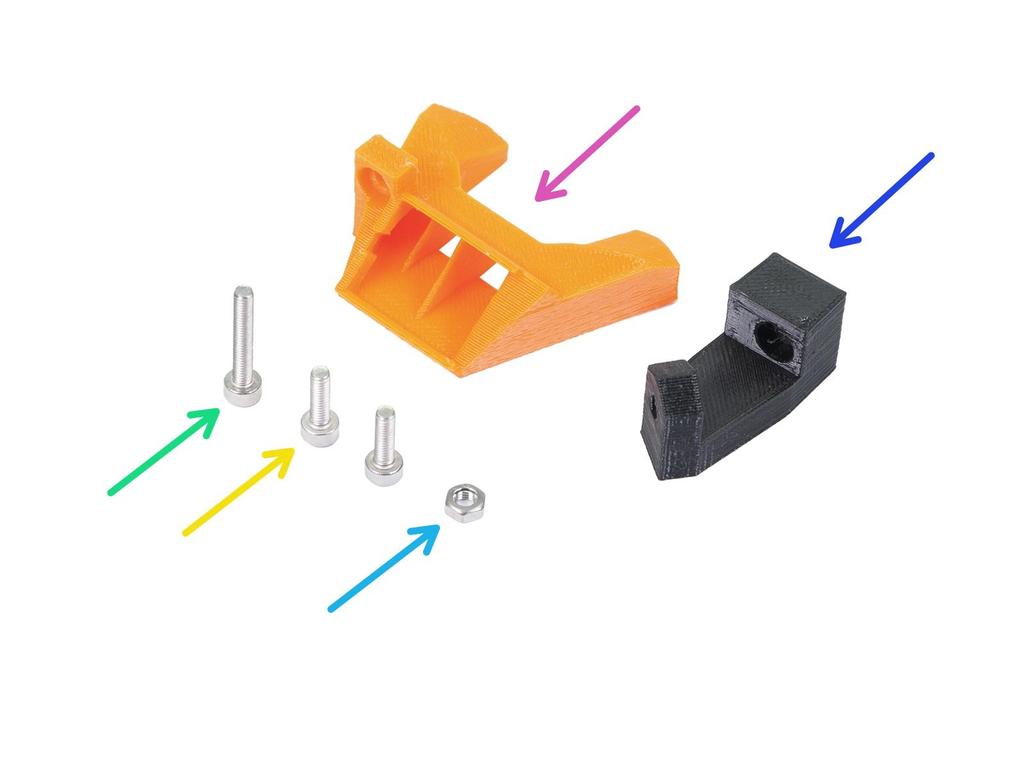

26 Step 26 Osazení předního tiskového ventilátoru - díly B7/R3 Následující kroky jsou platné pouze pro nejnovější design B7/R3, pokud již máte osazený přední tiskový ventilátor, pak přeskočte na Step 29 Pro následující kroky si prosím připravte: nozzle-fan-45deg-support (1x) nozzle-fan-45deg (1x) Šroub M3x18 (1x) - "již připraveno v kroku (step) 22" Šroub M3x10 (2x) Matka M3n (1x) V případě, že vám chybí šroub M3x10, použijte prosím jeden z náhradního pytlíku manual.prusa3d.com/ Page 26 of 46

27 Step 27 Osazení předního tiskového ventilátoru - díly B7/R3 Zatlačte matku M3n až nadoraz do podpory, téměř nebude vidět. Pokud to bude potřeba, použijte šroub z druhé strany a matku zatáhněte dovnitř, poté šroub vyjměte. POZOR: piny filament sensoru přesahují z těla extruderu. Buďte opatrní, neboť je můžete během následujících kroků omylem ohnout!!! Připojte podporu k tělu extruderu pomocí šroubu M3x10. Pozor na správnou orientaci viz obrázek. Nakloněná část podpory musí směřovat do extruderu. Umístěte ventilátor na extruder a upevněte jej pomocí šroubu M manual.prusa3d.com/ Page 27 of 46

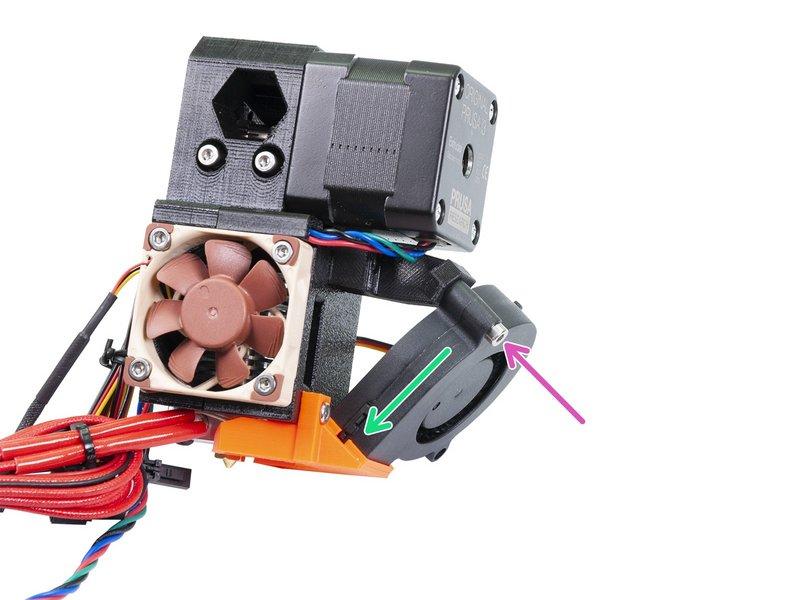

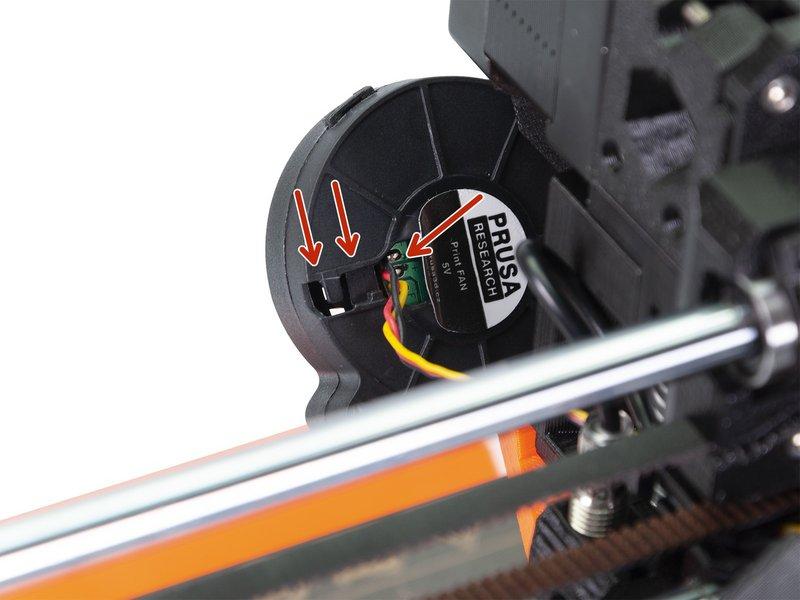

28 Step 28 Osazení předního tiskového ventilátoru - díly B7/R3 Zasuňte přední tiskový ventilátor do dílu nozzle-fan. Zajistěte ventilátor pomocí šroubu M3x18. Může se stát, že kabel od větráku bude příliš krátký, tudíž nebude možné větrák naklonit. Nejprve zkuste opatrně zatáhnout za kabel a povytáhnout jej z kroucené bužírky. Pokud to nepůjde, zkuste opatrně vyháknout kabely v zadní části (viz obrázky), ale buďte velmi opatrní, neboť je můžete odpojit od ventilátoru! 2019 manual.prusa3d.com/ Page 28 of 46

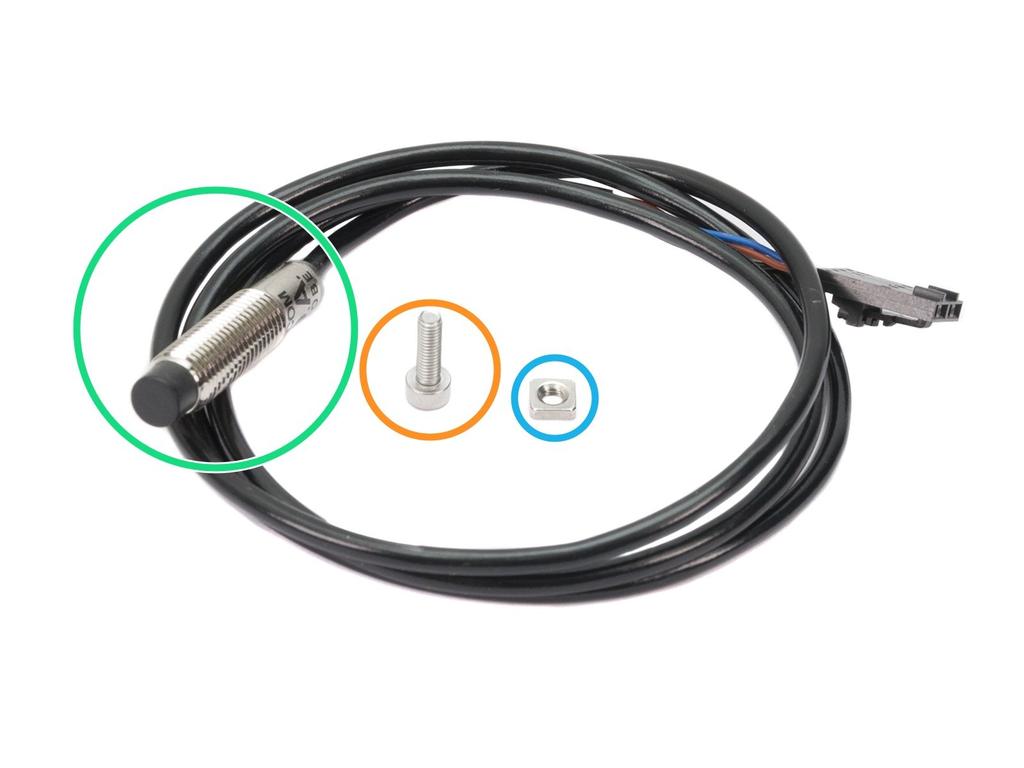

29 Step 29 Příprava autokalibrační sondy (P.I.N.D.A.) Pro následující kroky si prosím připravte: Autokalibrační sonda (1x) Šroub M3x10 (1x) Matka M3nS (1x) Sonda je citlivé zařízení, při instalaci s ní prosím zacházejte opatrně! Kabel senzoru P.I.N.D.A. může být v černém nebo šedivém provedení, jejich vlastnosti jsou stejné. Ujistěte se, že jsou v konektoru ČTYŘI drátky, pokud ne, přerušte skládání a neprodleně kontaktujte naší podporu manual.prusa3d.com/ Page 29 of 46

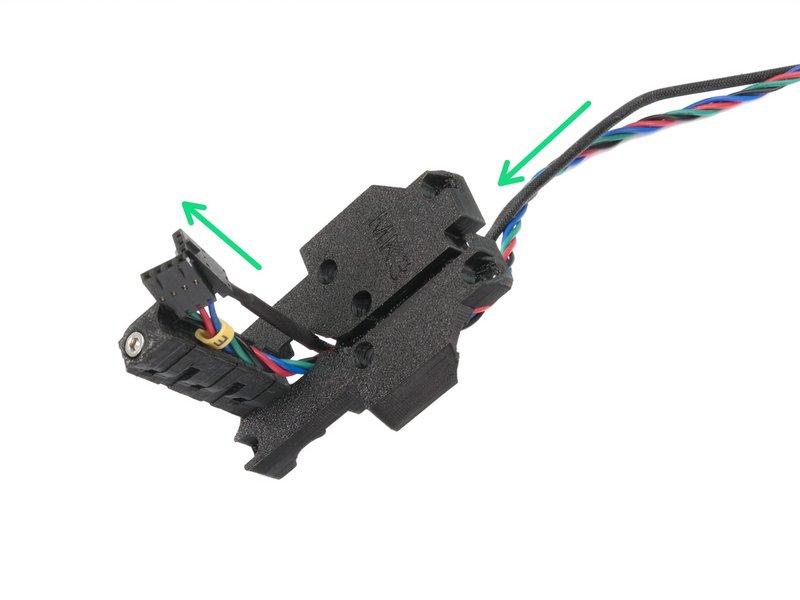

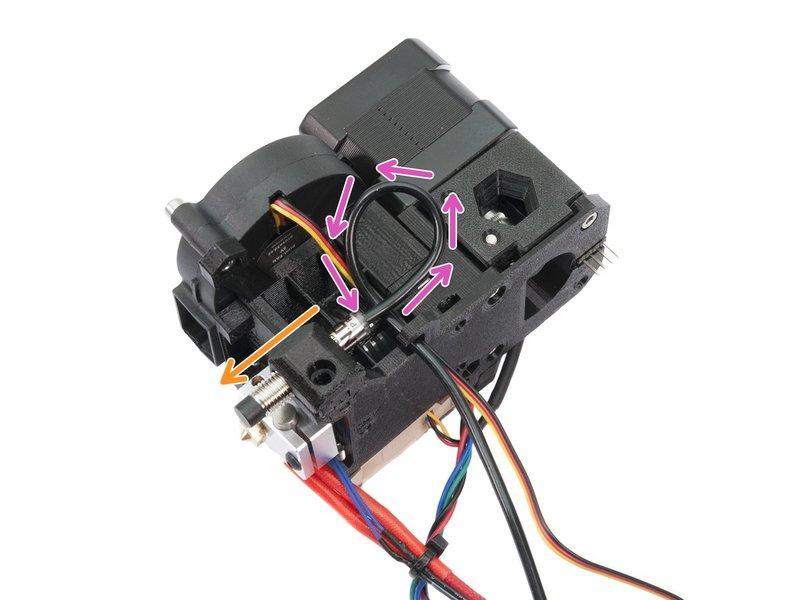

30 Step 30 Osazení sondy P.I.N.D.A. Nejprve veďte kabel předního tiskového ventilátoru skrz háček na těle Extruderu (viz obrázek). Opatrně prostrčte sondu P.I.N.D.A. skrz držák. Vytvořte na kabelu ze sondy smyčku a poté kabel umístěte pod háček na těle Extruderu. Vložte matku M3nS do slotu a sondu mírně utáhněte šroubem M3x10. Přesná pozice P.I.N.D.A. sondy bude upravena později (v kapitole 9, Finále), takže ji zatím přesně nenastavujte ani nedotahujte manual.prusa3d.com/ Page 30 of 46

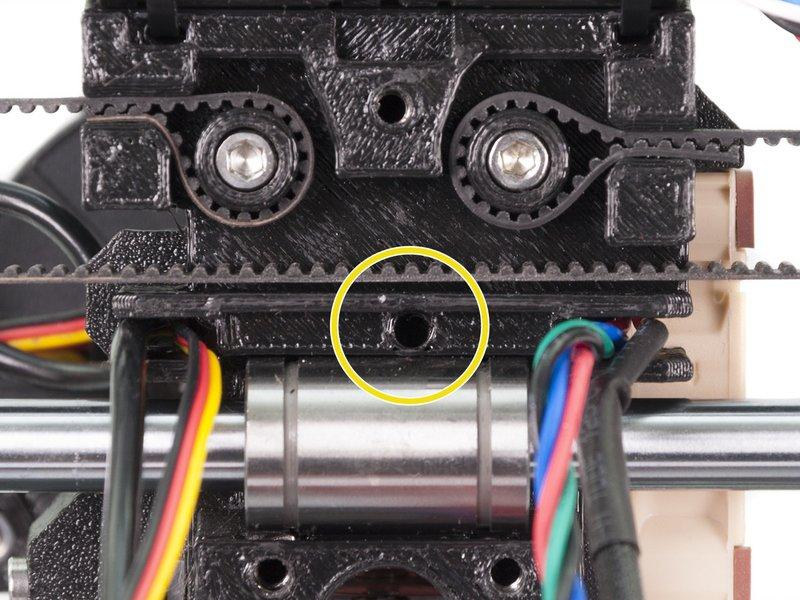

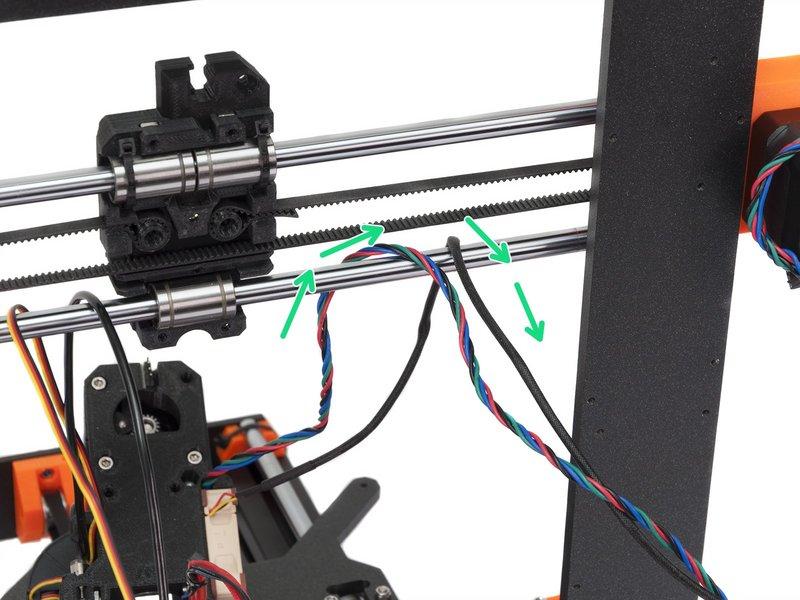

31 Step 31 Příprava kabeláže Extruderu Položte Extruder na Y-carriage, jako na obrázku. Pozor na správnou orientaci tiskárny, kratší extruze musí být směrem k vám. Zkontrolujte, že vidíte celý díl X-carriage, případně sjeďte níže s osou X. Potřebujete ji takto pro další krok. Vezměte kabely od senzoru P.I.N.D.A. a předního tiskového ventilátoru, prostrčte je mezi spodní hlazenou tyčí a řemenem. Vezměte kabely z motoru extruderu a levého ventilátoru, prostrčte je mezi spodní hlazenou tyčí a řemenem. POZOR, postupujte dle instrukcí. Správná poloha kabelů z Extruderu je zásadní! Opětovně vše zkontrolujte. Kabely z hotendu prochází pod spodní hlazenou tyčí. K nim se dostaneme později manual.prusa3d.com/ Page 31 of 46

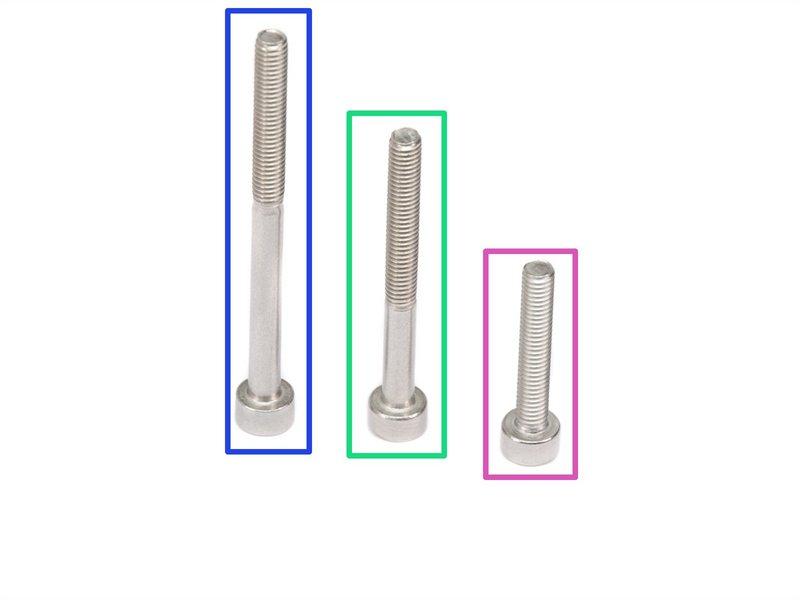

32 Step 32 Upevnění Extruderu Pro následující krok si prosím připravte: Šroub M3x40 (1x) Šroub M3x30 (1x) Šroub M3x18 (1x) Připevněte extruder na X-carriage a ujistěte se, že žádný z kabelů není skřípnutý. Na dílu X- carriage je připraven slot (drážka) pro kabel z motoru, viz obrázek. Kabel z motoru ohněte, ale kabel od ventilátoru nechte rovně. Připevněte extruder na X-carriage pomocí výše uvedených šroubů. Utáhněte je pouze částečně, nejdříve musíme uspořádat kabeláž, tentokrát v zadní části. Veďte kabely připravenými sloty (kanály) na obou stranách extruderu. Na levé straně se jedná o kabel předního tiskového ventilátoru a autokalibrační sondy, na pravé straně o motor extruderu a Levý ventilátor hotendu. Ujistěte se, že jsou kabely umístěny ve slotech a nejsou skřípnuté mezi tištěnými díly. Nyní dotáhněte všechny šrouby naplno, ale utahujte je souměrně manual.prusa3d.com/ Page 32 of 46

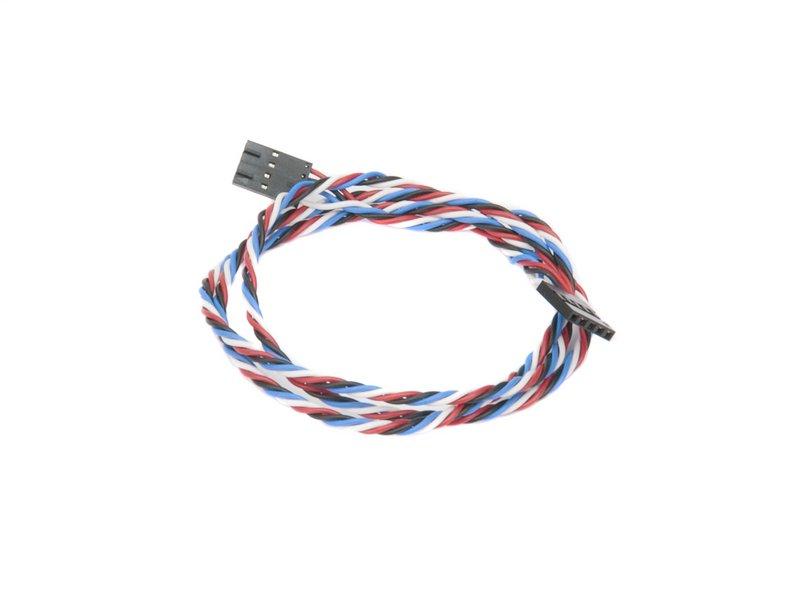

33 Step 33 Kabel pro senzor filamentu V balení najděte kabel pro senzor filamentu. Na kabelu jsou dva typy konektorů: 4pinový konektor senzoru (použijeme nyní) 5pinový konektor pro desku EINSY (použijeme později) 2019 manual.prusa3d.com/ Page 33 of 46

34 Step 34 Připojení senzoru filamentu Použijte kabel z předchozího kroku a opatrně jej zapojte do senzoru filamentu. Konektor má dvě různé strany. Strana s pojistkou musí být nalevo (bílý drát směřuje nahoru a červený dolu). Opatrně otočte kabelem (proti směru ručiček) a vytvořte malou smyčku, viz druhý obrázek. Zatlačte kabel do slotu na X-carriage. Step 35 Příprava NYLONOVÉ struny Od poloviny února 2018 je součástí balení již pouze 50cm nylonová struna. V balení naleznete dvě nylonové struny s délkami 50 a 30 cm. Obě mají průměr 3 mm. Pro tento krok prosím použijte delší a NEZKRACUJTE žádnou z nich! Pomocí kleští zastřihněte konec filamentu a vytvořte špičku. Zkontrolujte tvar a velikost špičky oproti třetímu obrázku manual.prusa3d.com/ Page 34 of 46

35 Step 36 Vložení NYLONOVÉHO filamentu. Najděte otvor na nylonovou strunu a pomocí nejmenšího inbusového klíče zkontrolujte, že neobsahuje žádné překážky. Pomocí kleští zasuňte nylonovou strunu do otvoru. Zároveň držte extruder druhou rukou. BUĎTE NESMÍRNĚ OPATRNÍ! Kleště mají tendenci sjíždět po filamentu a můžete si poškodit kabeláž!!! Pro kontrolu, zdali je filament správně zasunutý, za něj jemně zatáhněte. Osa X by se měla mírně prohnout, ale filament musí zůstat uchycený. Pokud máte potíže, zkuste upravit špičku filamentu manual.prusa3d.com/ Page 35 of 46

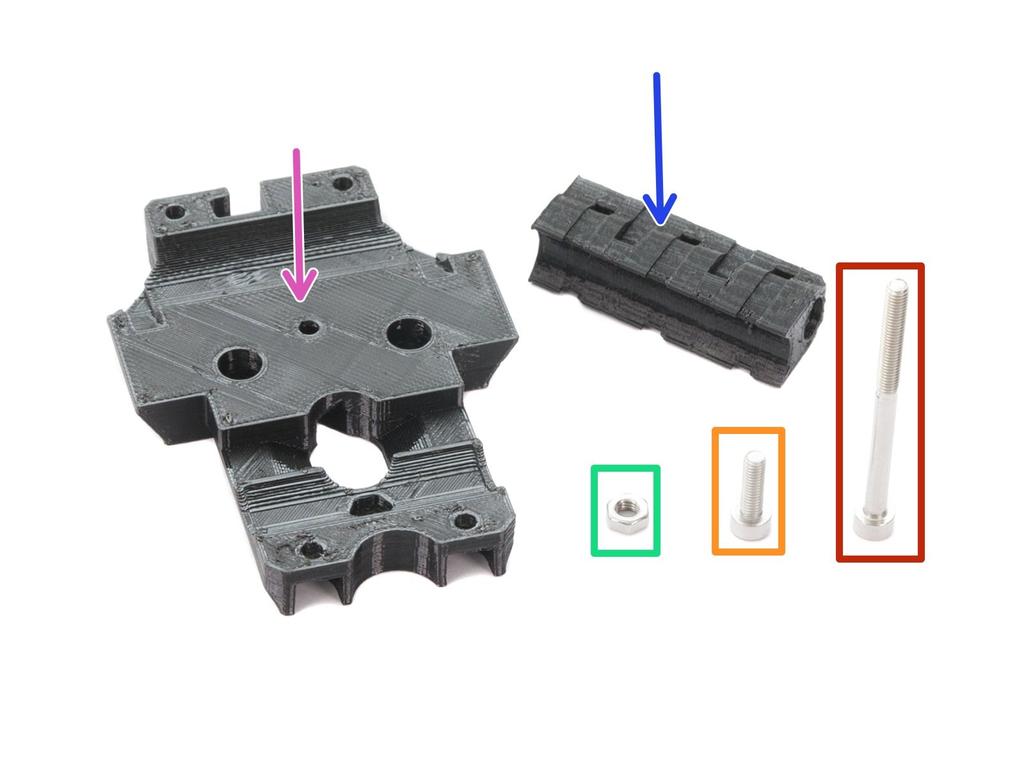

36 Step 37 Příprava dílu X-carriage-back (1. část) Pro následující kroky si prosím připravte: X-carriage-back (1x) Cable-holder (1x) Matka M3n (1x) Šroub M3x10 (1x) Šroub M3x10 bude použit pouze dočasně, použijte kus z náhradního pytlíku. Šroub M3x40 (1x) Step 38 Příprava dílu X-carriage-back (2. část) Vložte šroub M3x10 do dílu X-carriage-back a zcela jej utáhněte. Otočte vytištěný díl a na šroub umístěte matku M3n. Utahujte šroub M3x10 do doby, než se matka nezasune do vytištěného dílu. Pozor na tvar otvoru pro matku, pokud to bude potřeba upravte (otočte) matku. Vyšroubujte šroub M3x10 a vraťte jej zpět manual.prusa3d.com/ Page 36 of 46

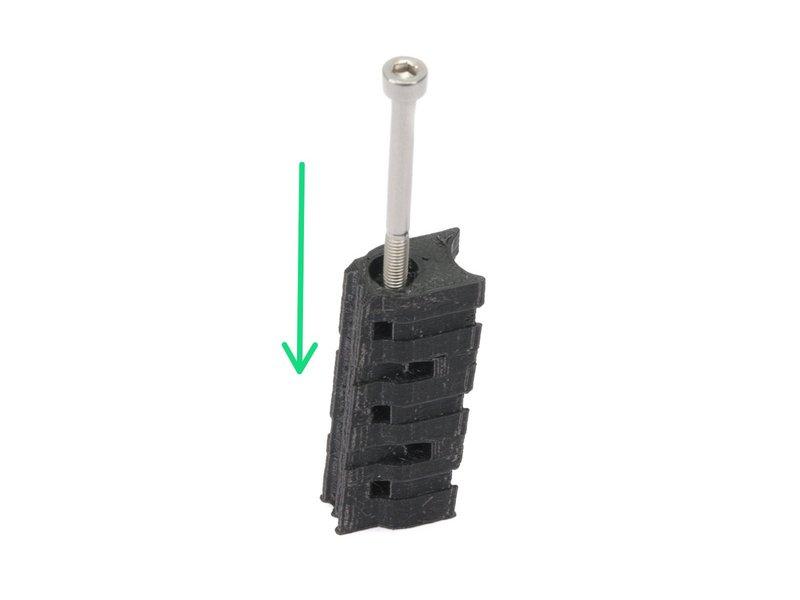

37 Step 39 Příprava dílu X-carriage-back (3. část) Vezměte si šroub M3x40 a díl cable-holder z předchozího kroku. Zašroubujte šroub skrze vytištěný díl. Na jedné straně vytištěného dílu je připraveno vybrání (zapuštění) pro hlavičku šroubu. Step 40 Příprava dílu X-carriage-back (4. část) Položte díl X-carriage-back tak, jako na obrázku. Musíte vidět označení MK3. Utáhněte k sobě šroubem díly X-carriage-back a cable-holder. Zkontrolujte, zdali je kanál tvaru U zarovnán na obou dílech manual.prusa3d.com/ Page 37 of 46

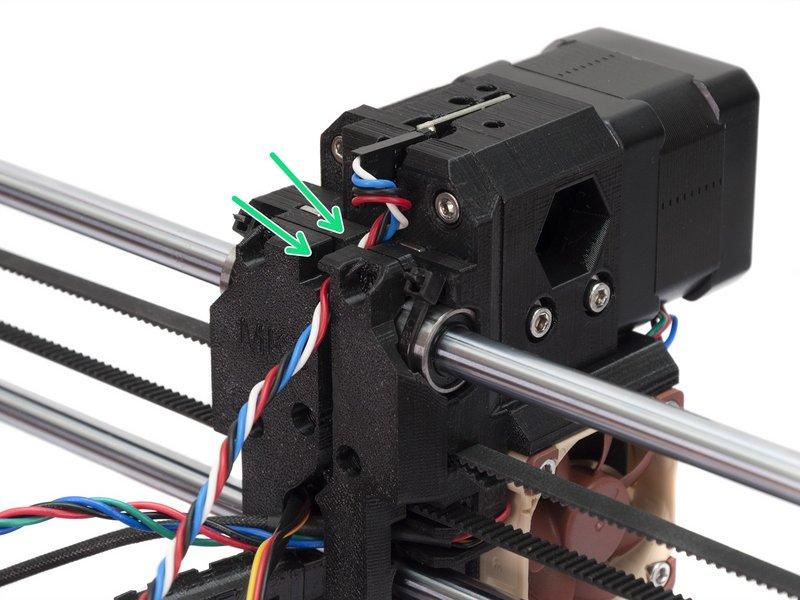

38 Step 41 Montáž dílu X-carriage-back Prostrčte kabely z Extruderu SKRZ díl X-carriage-back. Začněte s motorem Extruderu a levým ventilátorem hotendu. V dalším kroku přidejte kabely od předního tiskového ventilátoru a autokalibrační sondy. Kabely z hotendu a senzoru filamentu NEPROCHÁZÍ skrz X-carriage-back! Opatrně vložte nylonovou strunu a poté posuňte díl X-carriage-back směrem k ose X. Step 42 Úprava kabelu senzoru filamentu Dříve než přitlačíte díl X-carriage-back na osu X se ujistěte, že kabel od senzoru prochází skrze slot. Viz oba obrázky. Ujistěte se, že jste neskřípli žádný kabel mezi díl X-carriage-back a osu X!!! 2019 manual.prusa3d.com/ Page 38 of 46

39 Step 43 Montáž dílu X-carriage-back Pomocí pěti šroubů M3x10 upevněte díl a to v následujícím pořadí: Začněte šroubem uprostřed a díl zarovnejte. Pokračujte v rozích, všechny šrouby utáhněte stejnoměrně. Po dotažení šroubů, veďte kabel od senzoru filamentu skrze slot (drážku) v dílu X-carriage-back a přidejte jej k dalším kabelům manual.prusa3d.com/ Page 39 of 46

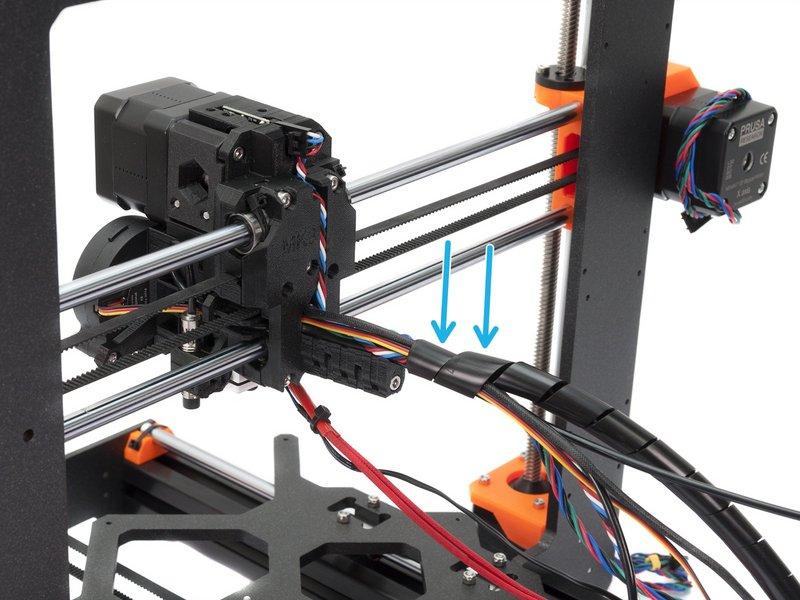

40 Step 44 Správa kabeláže kroucenou bužírkou Oviňte kroucenou bužírku (největší a nejdelší v balení) kolem kabelů a struny. Začněte s kabely z horní části, po 3-4 otáčkách (ne více!) zasuňte bužírku na díl cable-holder a bude-li to možné vsuňte bužírku do dílu X-carriage-back. Zatím neomotávejte celý kabelový svazek, k tomu se dostaneme později manual.prusa3d.com/ Page 40 of 46

41 Step 45 Utažení kroucené bužírky (1. část) Vezměte tři stahovací pásky a zasuňte je do spodních slotů na dílu cable-holder. Naposledy se ujistěte, že jsou kabely i bužírka správně usazené a zarovnané. VĚNUJTE POZORNOST správné pozici stahovacích pásek. Pokud nebudete postupovat dle manuálu, budete mít problémy během tisku! Utáhněte první pásku na straně dílu cable-holder a ustřihněte ji co nejblíže tištěnému dílu. Utáhněte druhou a třetí pásku, avšak dejte pozor na to, že musí být lehce nalevo. Ustřihněte pásky co nejblíže bužírce. Zatím neomotávejte celý kabelový svazek, k tomu se dostaneme později manual.prusa3d.com/ Page 41 of 46

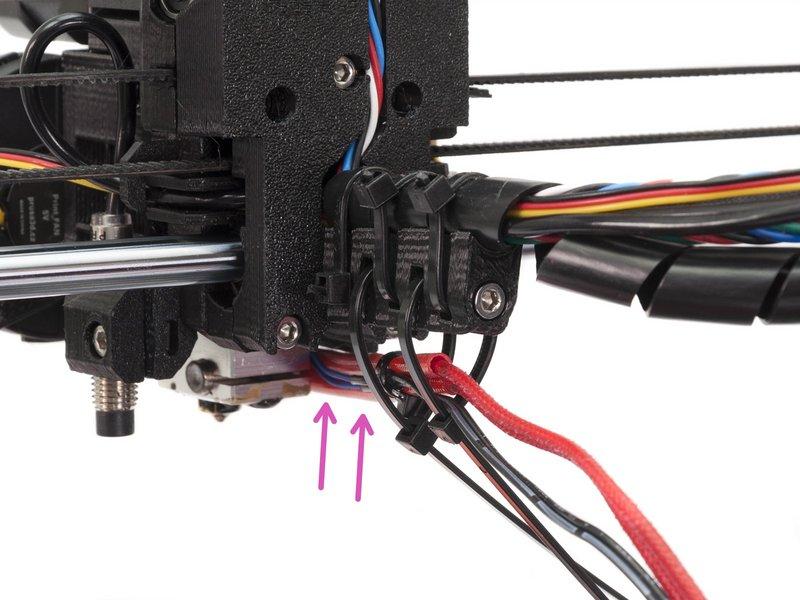

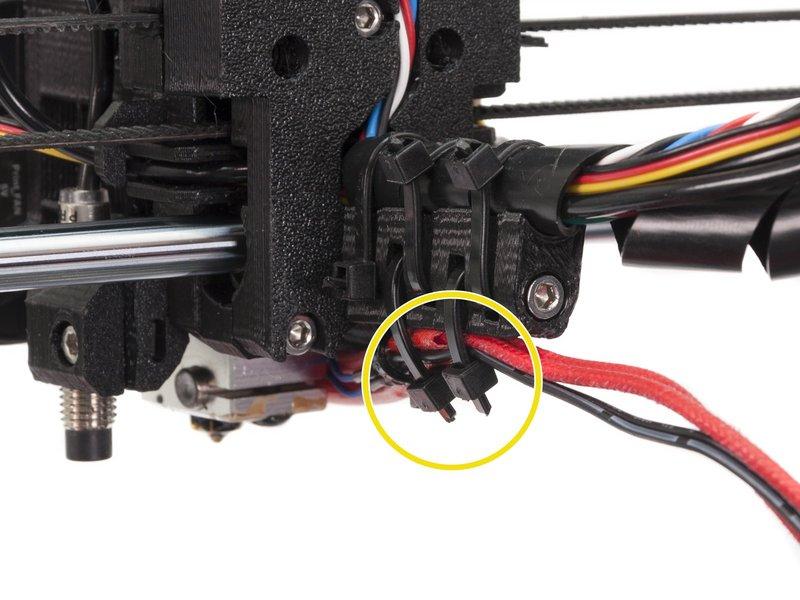

42 Step 46 Utažení kroucené bužírky (2. část) Postrčte dvě stahovací pásky skrz horní sloty na dílu cable-holder. POZOR! Před utažením pásek přidejte kabely z hotendu. Jakmile přidáte kabely, utáhněte pásky a ustřihněte přesahující části. Zatím neomotávejte celý kabelový svazek, k tomu se dostaneme později. Step 47 Dokončení kroucené bužírky Před přidáním kabelů od hotendu do celkového svazku udělejte ještě jedno ovinutí bez nich. Obalte kabelový svazek až do konce manual.prusa3d.com/ Page 42 of 46

43 Step 48 Montáž dílu Filament-sensor-cover (1. část) Pro následující kroky si prosím připravte: Idler-plug (1x) Filament-sensor-cover (1x) Trubička PTFE (1x) Šroub M3x10 (2x) V případě, že vám chybí šroub M3x10, použijte prosím jeden z náhradního pytlíku. Step 49 Montáž dílu Filament-sensor-cover (2. část) Najděte největší kruhový otvor na horní části Extruderu. Zasuňte do něj PTFE trubičku s tím, že její většina bude vidět. V případě, že trubička nedrží v otvoru, zkuste ji zasunout nejdříve do krytky (filament-sensorcover), ALE DEJTE POZOR, aby nebyla v otvoru žádná překážka (výstupek), trubičku je pak mnohem snažší deformovat manual.prusa3d.com/ Page 43 of 46

44 Step 50 Montáž dílu Filament-sensor-cover (3. část) Opatrně nasuňte kryt na trubičku. Kryt přišroubujte dvěma šrouby M3x10. Step 51 Osazení dílu idler-plug Najděte místo, kde je drážka v idleru (je zde vidět dřík šroubu M3). Nasaďte díl idler-plug a ujistěte se, že je drží na místě, jinak může během tisknu vypadnout manual.prusa3d.com/ Page 44 of 46

45 Step 52 Nasazení dílu fan-nozzle V případě dílů B7/R3 je fan-nozzle již nasazený, tento krok přeskočte. Pro následující krok si prosím připravte: Fan-nozzle (1x) Šroub M3x10 (1x) Opatrně vysuňte osu X směrem nahoru, získáte tím lepší přístup ke spodní části extruderu. Povolte oba šrouby na předním tiskovém ventilátoru. Nasaďte díl fan-nozzle a utáhněte všechny tři šrouby. V případě, že vám chybí šroub M3x10, použijte prosím jeden z náhradního sáčku manual.prusa3d.com/ Page 45 of 46

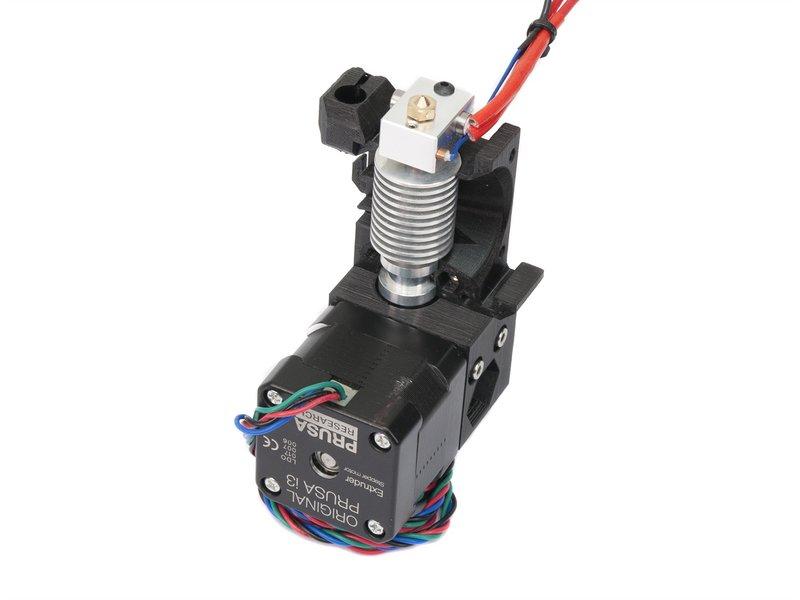

46 Step 53 Osa E je hotova! Máme již složeno? Téměř ano! Právě jste dokončili nejsložitější část tiskárny. Skvělá práce! Zkontrolujte výsledný vzhled s obrázkem. V případě dílů B7/R3 bude extruder vypadat jinak. Vše je v pořádku? Pokročme k: 6. LCD This document was last generated on :45:58 AM manual.prusa3d.com/ Page 46 of 46
