Slapově buzené teplotní nestability: vliv na obyvatelnost exo-zemí

Transkript

1 Slapově buzené teplotní nestability: vliv na obyvatelnost exo-zemí Marie Běhounková, Gabiel Tobie, Gaël Choblet, Ondřej Čadek M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

2 Úvod Motivace detekce super-zemí s nízkou hmotností ( Gl 581 e - M = 1.94M, r = Kepler-10 b - M = 4.3M, r = 1.42r Kepler-11 f - M = 2.3M, r = 2.61r blízká budoucnost - detekce Zemi-podobného tělesa mimo Sluneční soustavu (M = M, r = r ) preference detekce krátkoperiodických planet pro nejproduktivnější detekční techniky (radial velocity, transit search) krátkoperiodické planety - vysoká pravděpodobnost rychlého slapového uzamčení, typicky 1:1 nebo 3:2 rezonance (spin-orbit resonance) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

3 Motivace Úvod pro hvězdy < 0.6M uzamčení Zemi-podobného tělesa v obyvatelné zóně (habitable zone) do miliardy let po formaci planety (Selsis et al. 2008, Lammer et al. 2010) omezení obyvatelnosti nerovnoměrné rozložení teplot (přísluní a odsluní) multiplanetární systémy dlouhodobé udržování excentrické orbity v důsledku rezonance (mean motion resonance), Dvořák et al. (2010) může způsobit vysokou produkci tepla vlivem slapového zahřívání (např. Mardling & Lin 2004) v některých případech dochází ke globálnímu tavení pláště a k vulkanismu (Barnes et al. 2008, Henning et al. 2009, Barnes et al. 2010) - využití globálních vlastností a škálovacích zákonů M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

4 Motivace Úvod Selsis et al (2008) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

5 Motivace Úvod pro hvězdy < 0.6M uzamčení Zemi-podobného tělesa v obyvatelné zóně (habitable zone) do miliardy let po formaci planety (Selsis et al. 2008, Lammer et al. 2010) omezení obyvatelnosti nerovnoměrné rozložení teplot (přísluní a odsluní) multiplanetární systémy dlouhodobé udržování excentrické orbity v důsledku rezonance (mean motion resonance), Dvořák et al. (2010) může způsobit vysokou produkci tepla vlivem slapového zahřívání (např. Mardling & Lin 2004) v některých případech dochází ke globálnímu tavení pláště a k vulkanismu (Barnes et al. 2008, Henning et al. 2009, Barnes et al. 2010) - využití globálních vlastností a škálovacích zákonů M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

6 Model Úvod zkoumání citlivosti Zemi-podobné planety na slapové zahřívání změnou planetárních i orbitálních vlastností spin-orbitální rezonance (1:1 a 3:2) perioda oběžné dráhy excentricita Rayleighovo číslo a teplotní závislost reologických parametrů (desková tektonika x jednodesková konvekce stagnant lid ) radioaktivní zdroje nevysvětlujeme celkovou termální evoluci Zemi-podobné planety nutnost souběžného řešení vývoje orbity a termálního vývoje planety dává smysl pouze pro dobře určené planetární systémy velká variabilita reologických parametrů a radioaktivních zdrojů (akreční historie planety, čas po formaci soustavy, složení mateřské hvězdy) počáteční podmínky M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

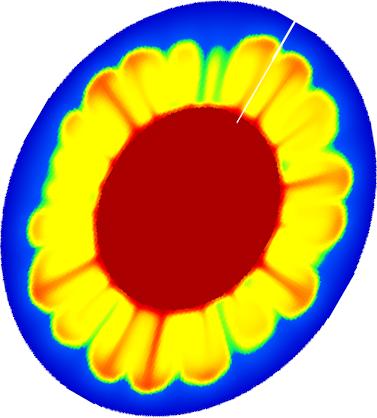

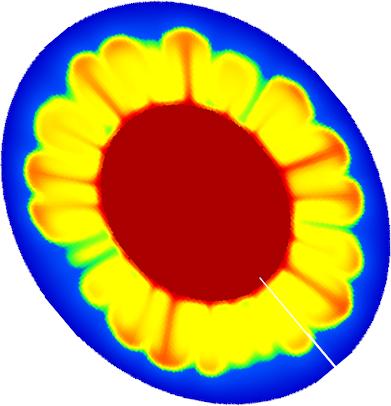

7 Metoda Metoda různé časové skály pro dlouhoperiodické plášt ové tečení a slapovou odezvu slapová odezva - viskoelastický materiál plášt ové tečení - viskózní materiál, průměrná slapová disipace jako zdroj objemové energie teplotní závislost reologických parametrů obou procesů vazba P M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

8 Viskózní tečení Metoda Reologie závislost pouze na teplotě: ( E + pv ) η = A(d, σ II ) exp RT ( E ) η = A exp RT linearizace: Frank-Kamenetského aproximace ( ) T T 0 η(t ) = η 0 exp a vis T a vis = E T RT 2 i M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

9 Metoda Reologie Viskoelasticita - Botzmannova teorie a dynamická kompliance Boltzmannova lineární teorie t ɛ = σ(τ)d(t τ)dτ periodický děj σ(t) = σ 0 exp(iωt), substituce ξ = t τ: ɛ(t) = iω σ 0 exp(iωt) exp( iωξ)d(ξ)dξ }{{} 0 σ(t) dynamická kompliance: D (ω) = ɛ(t)/σ(t) = iω D(ξ) exp( iωξ)dξ = D 1 (ω) + id 2 (ω) 0 fáze (posunutí) mezi přiloženým napětím (σ 0 exp(iωt)) a výslednou deformací (ɛ 0 exp(i(ωt + δ))) tan δ = D 2(ω) D 1 (ω) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

10 Metoda Reologie Viskoelasticita - Botzmannova teorie a dynamická kompliance sinusové zatížení: ztráta energie přes jeden cyklus: E diss = σ(t) ɛ(t)dt = πσ 0 ɛ 0 sin δ 2π/ω disipační faktor charakterizující ztrátu energie přes jeden cyklus: Q 1 = E diss D 2 (ω) = sin δ = ( 2πE tan δ = D 2(ω) max D 2 1 (ω) + D2 2(ω)) 1/2 D 1 (ω) obecné vyjádření dynamické kompliance D (ω) = D U + n j=0 δd(τ j ) 1 + iωτ j i ηω M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

11 Metoda Viskoelasticita - laboratorní měření Reologie Faul & Jackson 2005 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

12 Metoda Viskoelasticita - laboratorní měření Reologie Faul & Jackson 2005 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

13 Viskoelasticita - pozorování Metoda Reologie Sotin et al M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

14 Viskoelasticita - zjednodušení Metoda Reologie komplexní reologický popis pro laboratorní experimenty - řešení ve spektrální oblasti zjednodušení Maxwellovská reologie D 1 = 1 µ, D 2 = 1 ωη popis pouze pomocí dvou parametrů, možnost zahrnout 3D variace teploty pro řešení v časové doméně popisuje děje s charakteristickými časy vetšími než Maxwellovský čas pro charakteristické časy menší než Maxwellovský čas podceňuje disipaci definice efektivní viskozity (tak aby byla disipace rovna definovanému Q) ˆη = Q 2 1 µ ω tato aproximace v platná pouze za předpokladu budící síly na jedné frekvenci teplotní závislost (analogicky s teplotní závislostí viskozity) ( ) T b T ˆη(T ) = ˆη b exp â vis T M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

15 Schéma Metoda Schéma temperature field (T) visco-elastic deformation due to tides for effective viscosity ˆη(T ) updating average of volumetric heating over period mantle convection in 3D spherical shell for viscosity η(t ) with tidal dissipation and updating temperature field M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

16 Metoda Rovnice - shrnutí Rovnice - plášt ové tečení klasická Boussinesqova aproximace ρ 0 c p T t okrajové podmínky free-slip podmínka na teplotu 0 = v, 0 = p + (η(t ) ( v + T v )) ρ 0 α (T T 0 ) g 0 e r, (2) = ρ 0 c pv T + k 2 T + h i + h tide, (3) (1) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

17 Metoda Rovnice - shrnutí Rovnice - slapová odezva síla Maxwellovská reologie okrajové podmínky rozhraní jádro-plášt : 0 = u, (4) 0 = p + D + f (5) f = ρ ( φ + V ) D τ ( ( ˆµ u + ( u) T)) = ˆµˆη τ D ( ) T T 0 ˆη = ˆη exp â vis, ˆµ = ˆµ(r) T povrch: ( pi + D) e r + u r ρ mantle g = 0 ( pi + D) e r u r (ρ core ρ mantle ) g = ρ core(φ + V )e r (6) slapové zahřívání H = 1 T t+t t D : D 2ˆη dτ M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

18 Metoda Slapové potenciály (Kaula, 1964) Rovnice - shrnutí SOR 1 : 1 3 : { ( n ) 2 2 r { ( n ) 2 2 r P 20 (cos ϑ) [ 1 2 P 22 (cos ϑ) 3e cos(n τ) + 9 e 2 cos(2n τ) + 27 e 3 cos(n t) + 7 e 4 cos(2n t) [ ( e 3 cos(2ϕ) cos(n τ) + 4 sin(2ϕ) sin(n ) τ) + 17 e 2 ( cos(2ϕ) cos(2n τ) + sin(2ϕ) sin(2n ) τ) 2 1 e 3 ( 61 cos(2ϕ) cos(n τ) + 62 sin(2ϕ) sin(n ) τ) e 4 ( cos(2ϕ) cos(2n τ) + sin(2ϕ) sin(2n ) ]} τ) 6 P 20 (cos ϑ) [ 3e cos(n τ) + 9 e 2 cos(2n τ) + 27 e 3 cos(n t) + 7 e 4 cos(2n t) [ ( P 22 (cos ϑ) cos(2ϕ) cos(n τ) sin(2ϕ) sin(n ) τ) 2 ] ] 1 ( e cos(2ϕ) cos(2n τ) sin(2ϕ) sin(2n ) τ) 2 +e 2 ( 6 cos(2ϕ) cos(n τ) + 11 sin(2ϕ) sin(n ) τ) + 1 e 3 ( cos(2ϕ) cos(2n τ) sin(2ϕ) sin(2n ) τ) 16 1 e 4 ( 881 cos(2ϕ) cos(2n τ) sin(ϕ) sin(2n ) ]} τ) 48 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

19 Model Model zkoumání citlivosti Zemi-podobné planety na slapové zahřívání změnou planetárních i orbitálních vlastností reologické vlastnosti simulujicí přenos tepla v Zemi (a vis = 5) a méně efektivní přenos (Venuše, Merkur, Mars: a vis = 10 15) homogenní vnitřní zahřívání konstatní v čase (P glob = 10 a 20 TW) počáteční podmínky odpovídající statisticky rovnovážnému stavu pro dané parametry Ra η h rad A 10 8 exp(5) 16.6 B 10 8 exp(10) 16.6 C 10 8 exp(10) 8.3 D 10 8 exp(15) 8.3 E 10 7 exp(10) 8.3 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

20 Parametry Model notation value physical characteristics and geometry mantle thickness d 3200 km planet radius r t 6400 km mantle density ρ m 4500 kg m 3 core density ρ core kg m 3 super-adiabatic temperature contrast T 2500 K thermal conductivity k 5 W m 1 K 1 heat capacity c p 1200 J K 1 kg 1 k T scaling for volumetric heating d W m 3 viscous flow bottom Rayleigh number Ra variable, typically 10 8 viscosity parameter a vis 5 15 uniform internal heating h rad W m 3 dimensionless internal heating h rad = d h 2 rad k T visco-elastic response orbital period τ O (1, 60) days eccentricity e (0, 0.2) spin-orbit resonance 1:1, 3:2 shear modulus µ 200 GPa quality factor on CMB Q b (50, 345) linear interpolation, Q b = 350 5τ O effective viscosity ˆη effective viscosity parameter â vis 5 15 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

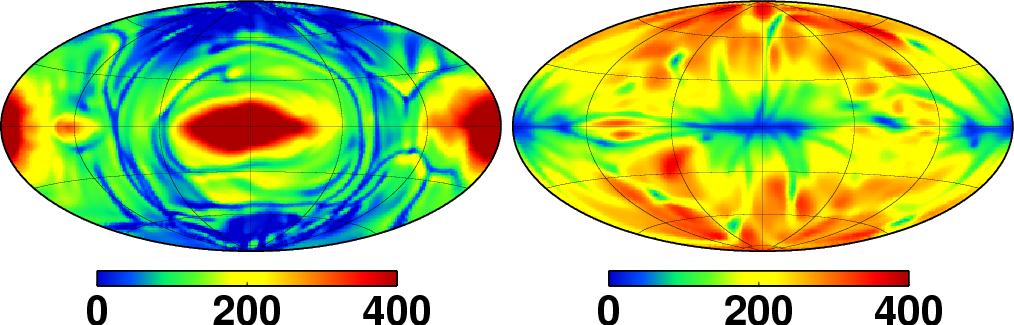

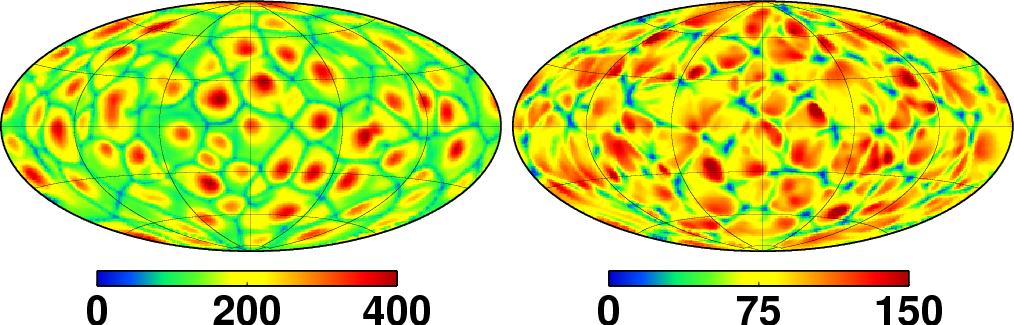

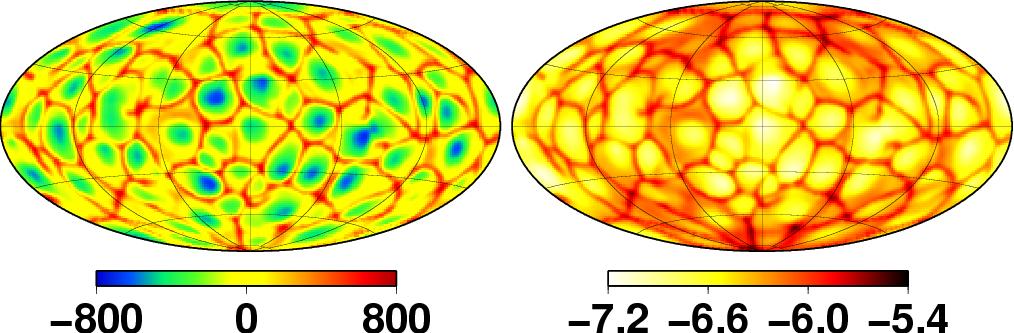

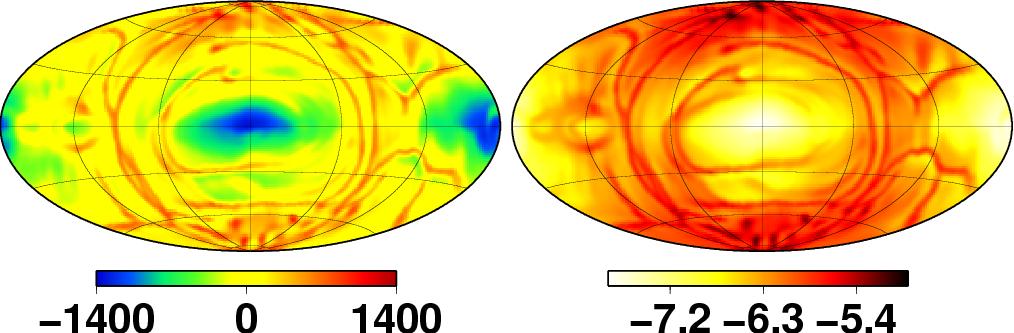

21 Výsledky 3D rozložení 3D rozložení teplot a slapového zahřívání model A, 1:1 SOR, e = 0.01, τ O = 3 days t = 0 Gy, P rad = 20 TW, P tide = 105 TW, P surf = 42 TW, P CMB = 22 TW δt [K] log 10 (h tide [W/m 3 ]) q CMB [mw/m 2 ] q surf [mw/m 2 ] r = 3275 km r = 3275 km t = t r, P rad = 20 TW, P tide = 575 TW, P surf = 110 TW, P CMB = 18 TW δt [K] log 10 (h tide [W/m 3 ]) q CMB [mw/m 2 ] q surf [mw/m 2 ] r = 3275 km r = 3275 km M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

22 Výsledky Globální disipace Globální disipace třírozměrné rozložení slapového zahřívání h tide (r, ϑ, ϕ) silné závislé na teplotě, excentricitě, rezonanci globální disipace P tide = V h tide(r, ϑ, ϕ)dv - spojuje 3D výsledky s používanými parametrizacemi, umožňuje prozkoumat větší parametrový prostor model A, počáteční podmínky 1:1 SOR 3:2 SOR eccentricity eccentricity period [day] period [day] log 10 (P 0 tide [TW]) log 10 (P 0 tide [TW]) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

23 Globální disipace Výsledky Globální disipace (Zschau 1978, Segatz et al. 1988) P tide = 5k τ ( ) 2 Θ(R) 2 8π 2 GR Q 1 dsdt 0 S t 1:1 SOR 3:2 SOR P tide = 1 k 2 8 G (ωr)5 [ ( Q 1 ω 84e 2 303e e 6) + ( 1815 Q 1 2ω 2 e4 3847e )] e 8 6 P tide = 1 8 [ ( Q 1 ω Q 1 2ω k 2 G (ωr)5 6 21e e e e8 )] ( 3e e e e8 ) + M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

24 Globální disipace Výsledky Globální disipace P tide = A(R, k 2 )Qω 1 ω5 ζ(e), ζ(e) = ζ ω(e) + Q 1 2ω Qω 1 ζ 2ω (e) 1:1 SOR 3:2 SOR ( ζ(e) Maxwell = 84e e e ) 1008 e6 ( ζ(e) Maxwell = e e e ) 2304 e8 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

25 Výsledky Globální disipace vs. 3D výsledky Globální disipace P tide = A(R, k 2 )Qω 1 ω5 ζ(e), ζ(e) = ζ ω(e) + Q 1 2ω Qω 1 ζ 2ω (e) P tide = AQ 1 exp b reologie ( T e T a b vis T ) (ω) 5 ζ(e) charakteristická teplota T e = T b T ( ( ) ) 1 T ln exp a b T (r, ϑ, ϕ) vis dv a vis V V T pro dané teplotní pole, A jediný neznámý parametr (lze získat fitem z 3D výsleků, A = W s 5 ) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

26 Výsledky Globální disipace vs. 3D výsledky Globální disipace model A, počáteční podmínky, T e = 0.6 1:1 SOR 3:2 SOR fit M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

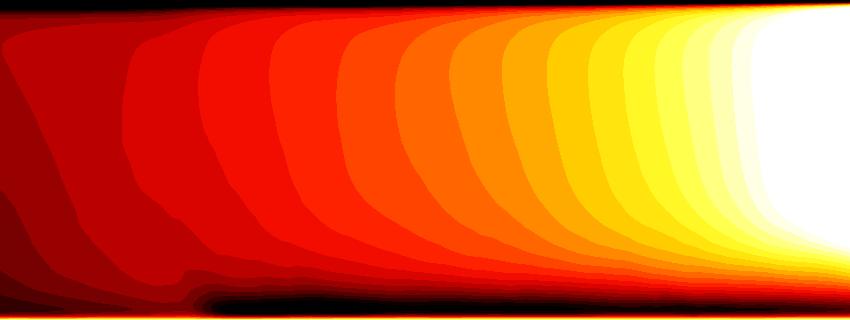

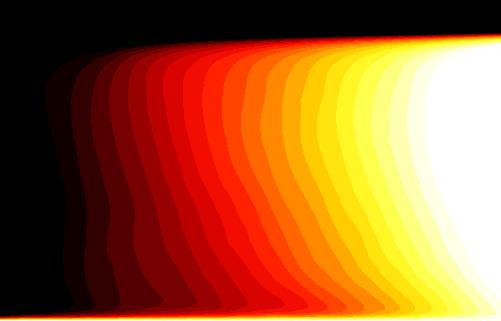

27 Výsledky Zpětná vazba a termální nestability Zpětná vazba a termální nestability silná zpětná vazba mezi teplotou a slapovým zahříváním díky teplotně závislé reologii časová škála pro vznik nestabilit (runaway timescale) t r - čas potřebný k tomu, aby průměrné teplota v jakékoliv vrstvě byla vyšší než teplota na rozhraní jádro-plášt (jiné definice???) model A e = 0.01, τ O = 3 days model B e = 0.01, τ O = 5 days M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

28 Výsledky Škálování Škálování škálování časové škály: 1 t r = α + βp 0 tide směrnice β převážně určena počáteční teplotou parametr α komplexní chování (závislost na charakteristické teplotě a efektivnosti přenosu tepla) Ra η h rad T 0 e parametrizace 1/ t r A 10 8 exp(5) / t r = Ptide 0 B 10 8 exp(10) / t r = Ptide 0 C 10 8 exp(10) / t r = Ptide 0 D 10 8 exp(15) / t r = Ptide 0 E 10 7 exp(10) / t r = Ptide 0 M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

29 Výsledky Obyvatelnost Obyvatelnost obyvatelné zóny (Selsis et al. 2007), závislost na excentricitě (Barnes et al. 2009) využití škálování počáteční slapové disipace a škálování časové škály M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

30 Závěr Závěr směrnice β podobná pro experimenty s podobnými počátečními podmínkami režim podobný deskové tektonice - u Zemi podobných těles v obyvatelné zóně (hvězdy s hmotností 0.1M ) se objevují termální nestability pro rezonanci 1:1 a pro dostatečně velkou excentricitu (e > 0.02 a 4 days, e > 0.2 a 10 days). méně efektivní režimy přenosu tepla - termální nestability vlivem slapů lze pozorovat pro nižší excentricity a vyšší doby oběhu rezonance 3:2 - termální nestability jsou téměř nezávislé na excentricitě a objevují se pro oběžné doby nižší než 12 days pro efektivní přenos tepla a pro 22 days pro jednodeskové planety. slapové zahřívání není významné pro hvězdy hmotnější 0.5M nezávisle na režimu přenosu tepla M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

31 Budoucí plány Budoucí plány škálování škálování pro složitější reologie (tlaková závislost, Arrheniův zákon - lze definovat charakteristickou teplotu a charakteristický tlak?) nalezení formule pro parametry α a β v závislosti na Rayleighově čísle, teplotní závislosti a radioaktivních zdrojích pro libovolné počáteční podmínky T = 2 T v T + h rad + h tide t pomocí průměrování přes objem, Gaussův teorém a nestlačitelnost lze přepsat: V T a t = P surf + P CMB + P rad + P tide časová integrace: V T a = P flux(0) f + P rad + P tide(0)ḡ t r počáteční podmínky: P rad = P surf(0) P CMB(0) = P flux(0) V T a t r = P flux(0)(1 f ) + P tide(0, T e)ḡ, T a T e 1 α + βp tide(0), α = Pflux(0)( f 1), β = ḡ t r V T a V T a M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

32 Budoucí plány Budoucí plány 1 t r α + βp tide(0), α = Pflux(0)( f 1) V T a, β = ḡ V T a pokud P surf >> P CMB a jedná se o jednodeskovou konvekci (a vis vysoké) α = Psurf(0)(1 f ) T a k T P surf(0) S p d a 4/3 vis Ra 1/3 b pokud P surf >> P CMB a dojde k rychlému přehřátí (P surf = konst) α = 0 škálování pro parametry f, ḡ, T a M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

33 Budoucí plány Budoucí plány desková tektonika na krátkoperiodických planetách napět ově závislá reologie pro planety se velkou slapovou zátěží - napětí vlivem slapů může být větší než napětí díky plášt ové konvekci, možnost nastartovat deskovou tektoniku?, nerovnoměrně rozložená desková tektonika? nelineární reologie pro viskoelasticitu? nerovnoměrné zahřívání povrchu rovnováha energie (energetická rovnováha na povrchu, nerovnoměrné rozložení intenzity slunečního záření) M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24

34 Budoucí plány M.B.&G.T.&G.C.&O.Č. (MFF&LPGN) Slapy a teplotní vývoj / 24
