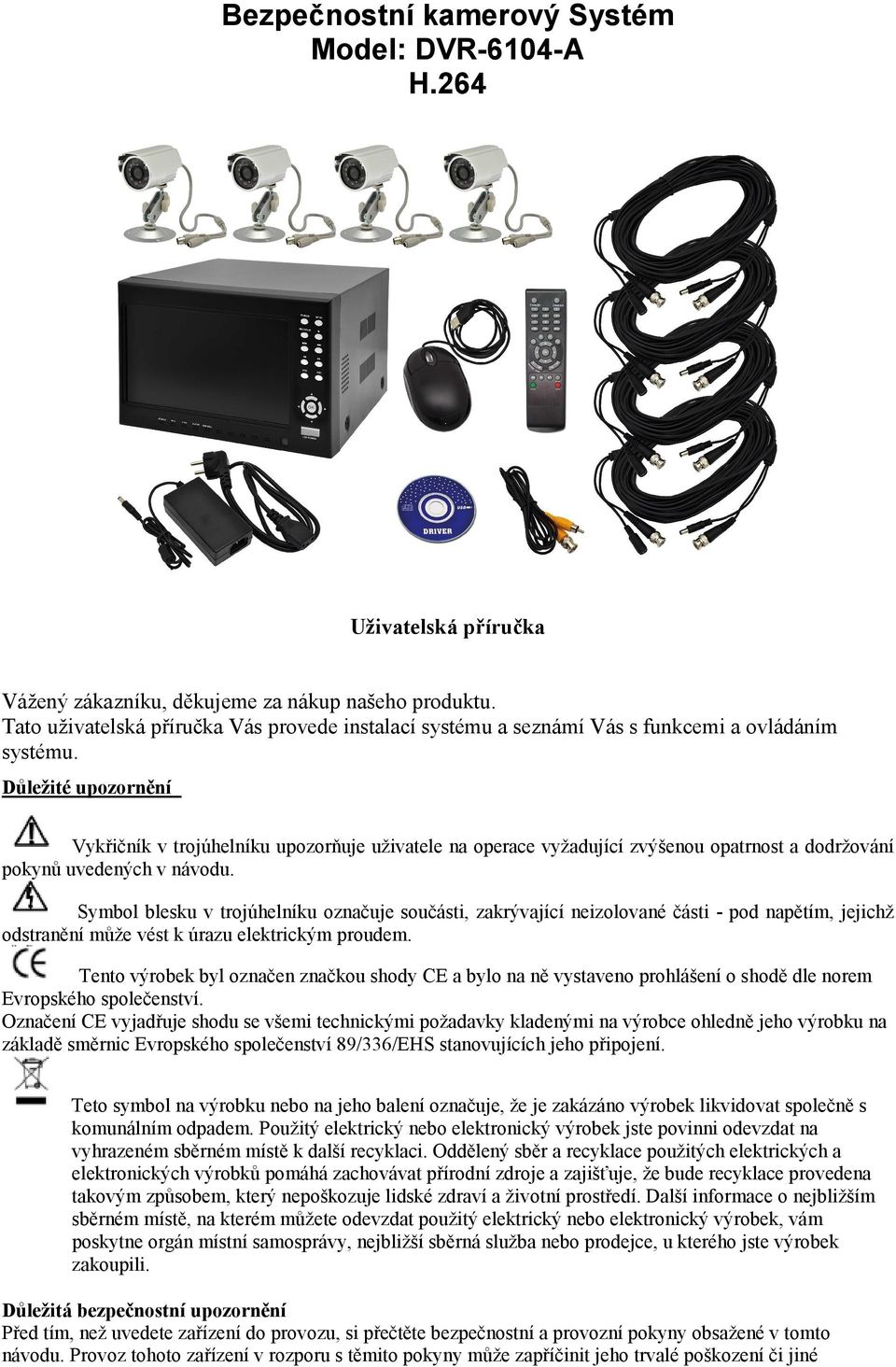

1 Bezpečnostní kamerový Systém Model: DVR-6104-A H.264 Uživatelská příručka Vážený zákazníku, děkujeme za nákup našeho produktu. Tato uživatelská příručka Vás provede instalací systému a seznámí Vás s funkcemi a ovládáním systému. Důležité upozornění Vykřičník v trojúhelníku upozorňuje uživatele na operace vyžadující zvýšenou opatrnost a dodržování pokynů uvedených v návodu. Symbol blesku v trojúhelníku označuje součásti, zakrývající neizolované části - pod napětím, jejichž odstranění může vést k úrazu elektrickým proudem. Tento výrobek byl označen značkou shody CE a bylo na ně vystaveno prohlášení o shodě dle norem Evropského společenství. Označení CE vyjadřuje shodu se všemi technickými požadavky kladenými na výrobce ohledně jeho výrobku na základě směrnic Evropského společenství 89/336/EHS stanovujících jeho připojení. Teto symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili. Důležitá bezpečnostní upozornění Před tím, než uvedete zařízení do provozu, si přečtěte bezpečnostní a provozní pokyny obsažené v tomto návodu. Provoz tohoto zařízení v rozporu s těmito pokyny může zapříčinit jeho trvalé poškození či jiné

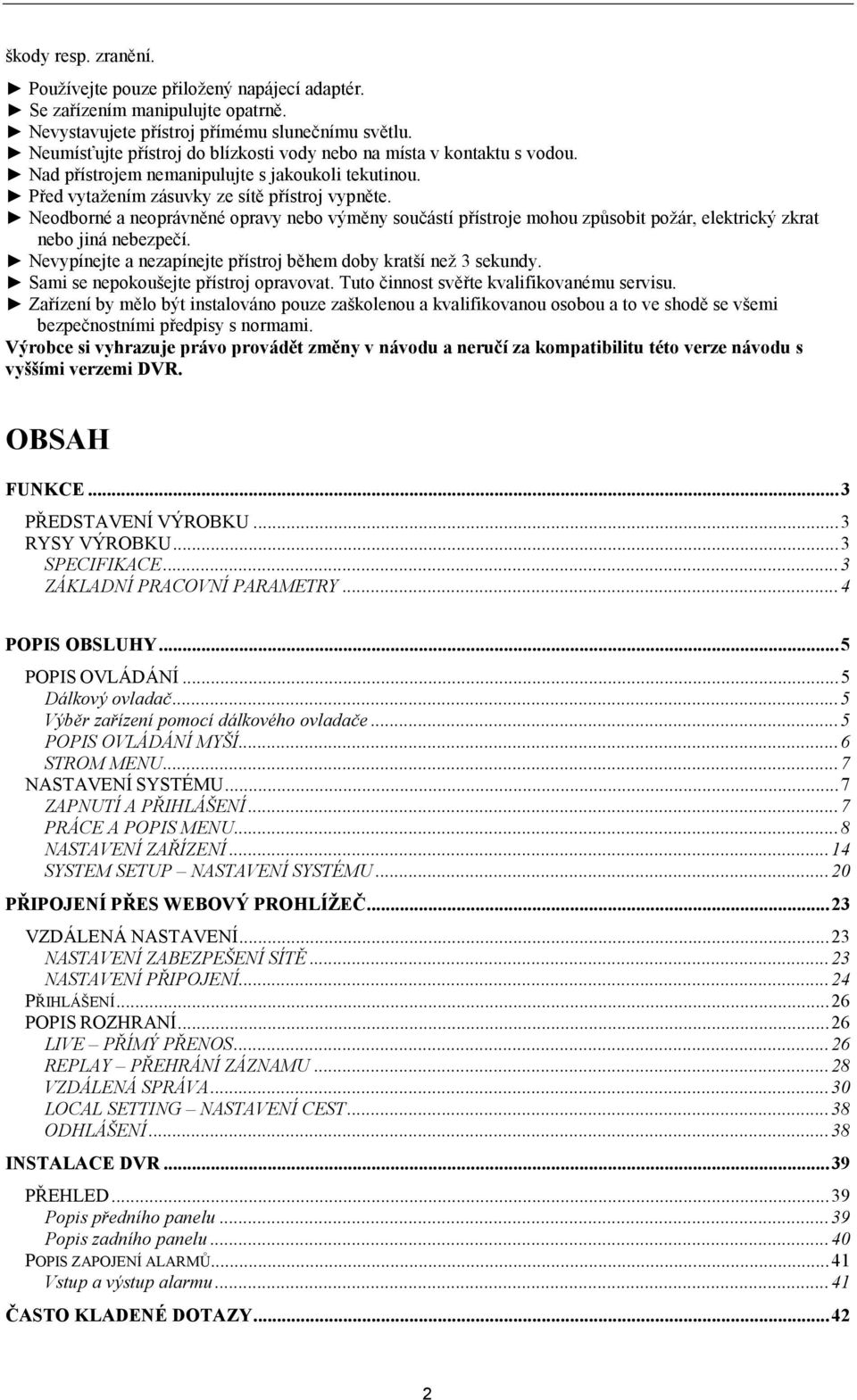

2 škody resp. zranění. Používejte pouze přiložený napájecí adaptér. Se zařízením manipulujte opatrně. Nevystavujete přístroj přímému slunečnímu světlu. Neumísťujte přístroj do blízkosti vody nebo na místa v kontaktu s vodou. Nad přístrojem nemanipulujte s jakoukoli tekutinou. Před vytažením zásuvky ze sítě přístroj vypněte. Neodborné a neoprávněné opravy nebo výměny součástí přístroje mohou způsobit požár, elektrický zkrat nebo jiná nebezpečí. Nevypínejte a nezapínejte přístroj během doby kratší než 3 sekundy. Sami se nepokoušejte přístroj opravovat. Tuto činnost svěřte kvalifikovanému servisu. Zařízení by mělo být instalováno pouze zaškolenou a kvalifikovanou osobou a to ve shodě se všemi bezpečnostními předpisy s normami. Výrobce si vyhrazuje právo provádět změny v návodu a neručí za kompatibilitu této verze návodu s vyššími verzemi DVR. OBSAH FUNKCE... 3 PŘEDSTAVENÍ VÝROBKU... 3 RYSY VÝROBKU... 3 SPECIFIKACE... 3 ZÁKLADNÍ PRACOVNÍ PARAMETRY... 4 POPIS OBSLUHY... 5 POPIS OVLÁDÁNÍ... 5 Dálkový ovladač... 5 Výběr zařízení pomocí dálkového ovladače... 5 POPIS OVLÁDÁNÍ MYŠÍ... 6 STROM MENU... 7 NASTAVENÍ SYSTÉMU... 7 ZAPNUTÍ A PŘIHLÁŠENÍ... 7 PRÁCE A POPIS MENU... 8 NASTAVENÍ ZAŘÍZENÍ SYSTEM SETUP NASTAVENÍ SYSTÉMU PŘIPOJENÍ PŘES WEBOVÝ PROHLÍŽEČ VZDÁLENÁ NASTAVENÍ NASTAVENÍ ZABEZPEŠENÍ SÍTĚ NASTAVENÍ PŘIPOJENÍ PŘIHLÁŠENÍ POPIS ROZHRANÍ LIVE PŘÍMÝ PŘENOS REPLAY PŘEHRÁNÍ ZÁZNAMU VZDÁLENÁ SPRÁVA LOCAL SETTING NASTAVENÍ CEST ODHLÁŠENÍ INSTALACE DVR PŘEHLED Popis předního panelu Popis zadního panelu POPIS ZAPOJENÍ ALARMŮ Vstup a výstup alarmu ČASTO KLADENÉ DOTAZY

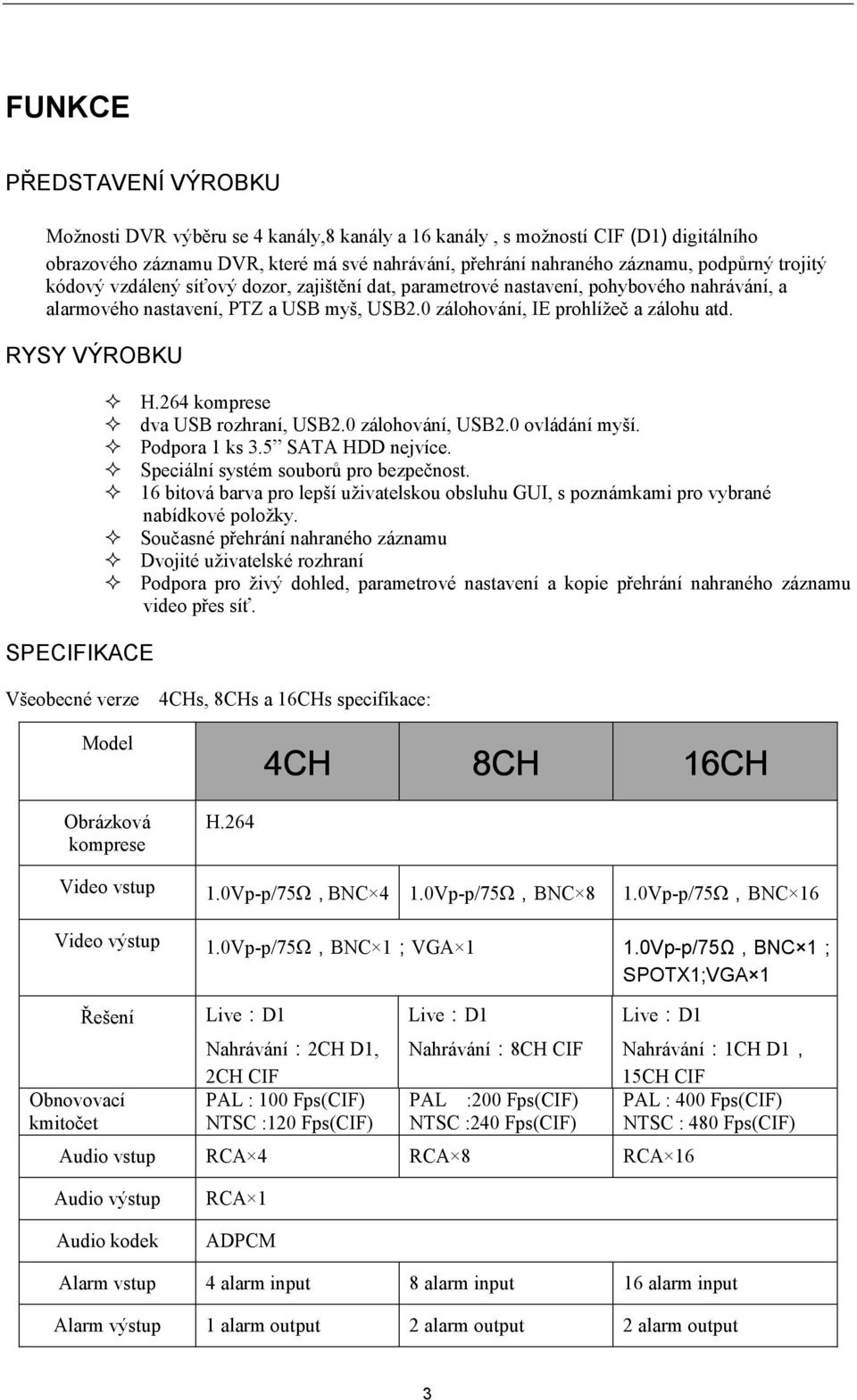

3 FUNKCE PŘEDSTAVENÍ VÝROBKU Možnosti DVR výběru se 4 kanály,8 kanály a 16 kanály, s možností CIF (D1) digitálního obrazového záznamu DVR, které má své nahrávání, přehrání nahraného záznamu, podpůrný trojitý kódový vzdálený síťový dozor, zajištění dat, parametrové nastavení, pohybového nahrávání, a alarmového nastavení, PTZ a USB myš, USB2.0 zálohování, IE prohlížeč a zálohu atd. RYSY VÝROBKU SPECIFIKACE H.264 komprese dva USB rozhraní, USB2.0 zálohování, USB2.0 ovládání myší. Podpora 1 ks 3.5 SATA HDD nejvíce. Speciální systém souborů pro bezpečnost. 16 bitová barva pro lepší uživatelskou obsluhu GUI, s poznámkami pro vybrané nabídkové položky. Současné přehrání nahraného záznamu Dvojité uživatelské rozhraní Podpora pro živý dohled, parametrové nastavení a kopie přehrání nahraného záznamu video přes síť. Všeobecné verze 4CHs, 8CHs a 16CHs specifikace: Model 4CH 8CH 16CH Obrázková komprese H.264 Video vstup 1.0Vp-p/75Ω,BNC 4 1.0Vp-p/75Ω,BNC 8 1.0Vp-p/75Ω,BNC 16 Video výstup 1.0Vp-p/75Ω,BNC 1;VGA 1 1.0Vp-p/75Ω,BNC 1; SPOTX1;VGA 1 Řešení Obnovovací kmitočet Live:D1 Nahrávání:2CH D1, 2CH CIF PAL : 100 Fps(CIF) NTSC :120 Fps(CIF) Live:D1 Nahrávání:8CH CIF PAL :200 Fps(CIF) NTSC :240 Fps(CIF) Live:D1 Audio vstup RCA 4 RCA 8 RCA 16 Nahrávání:1CH D1, 15CH CIF PAL : 400 Fps(CIF) NTSC : 480 Fps(CIF) Audio výstup Audio kodek RCA 1 ADPCM Alarm vstup 4 alarm input 8 alarm input 16 alarm input Alarm výstup 1 alarm output 2 alarm output 2 alarm output 3

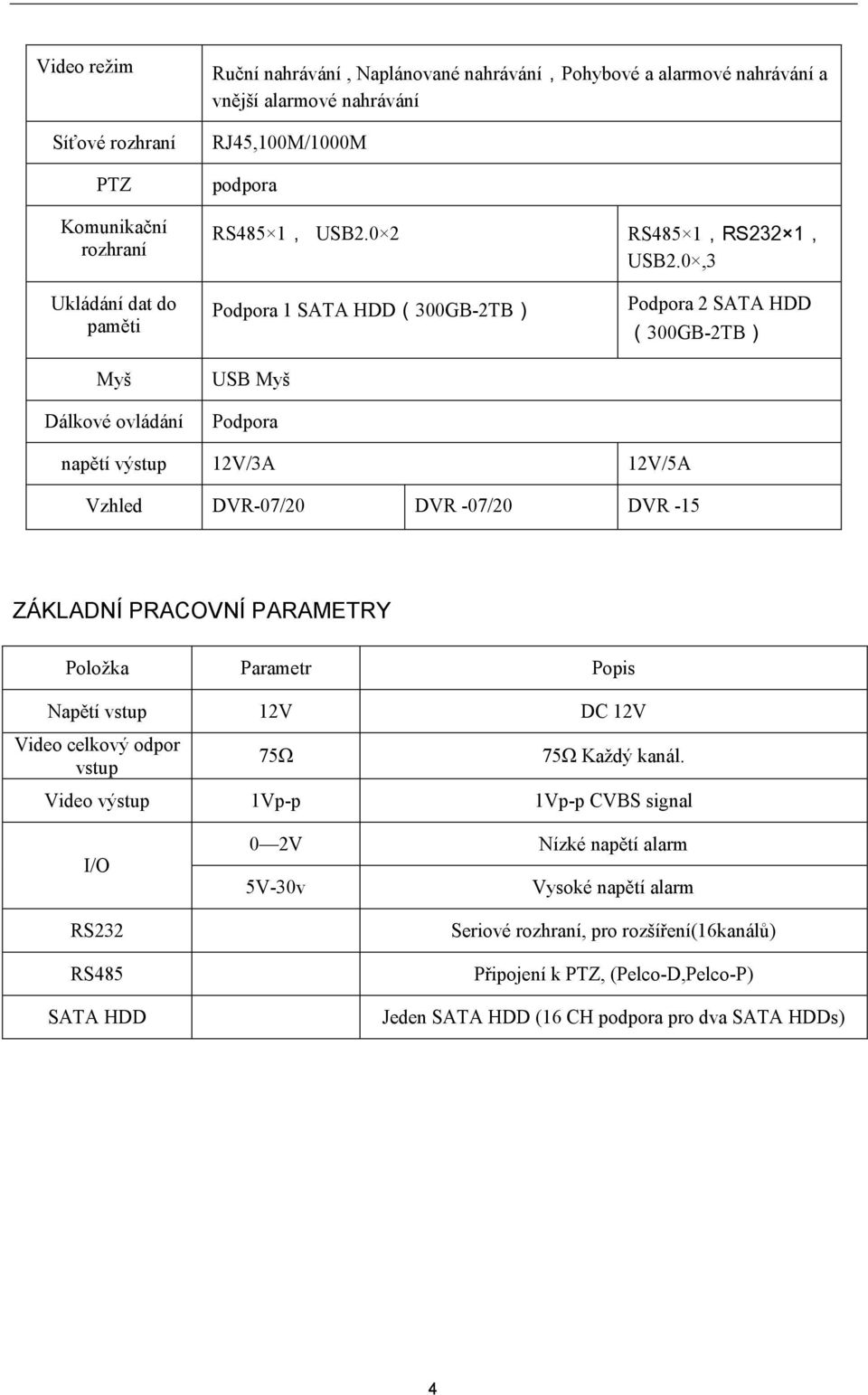

4 Video režim Síťové rozhraní PTZ Ruční nahrávání, Naplánované nahrávání,pohybové a alarmové nahrávání a vnější alarmové nahrávání RJ45,100M/1000M podpora Komunikační rozhraní Ukládání dat do paměti Myš Dálkové ovládání RS485 1, USB2.0 2 Podpora 1 SATA HDD(300GB-2TB) USB Myš Podpora RS485 1,RS232 1, USB2.0,3 Podpora 2 SATA HDD (300GB-2TB) napětí výstup 12V/3A 12V/5A Vzhled DVR-07/20 DVR -07/20 DVR -15 ZÁKLADNÍ PRACOVNÍ PARAMETRY Položka Parametr Popis Napětí vstup 12V DC 12V Video celkový odpor vstup 75Ω 75Ω Každý kanál. Video výstup 1Vp-p 1Vp-p CVBS signal I/O RS232 RS485 SATA HDD 0 2V Nízké napětí alarm 5V-30v Vysoké napětí alarm Seriové rozhraní, pro rozšíření(16kanálů) Připojení k PTZ, (Pelco-D,Pelco-P) Jeden SATA HDD (16 CH podpora pro dva SATA HDDs) 4

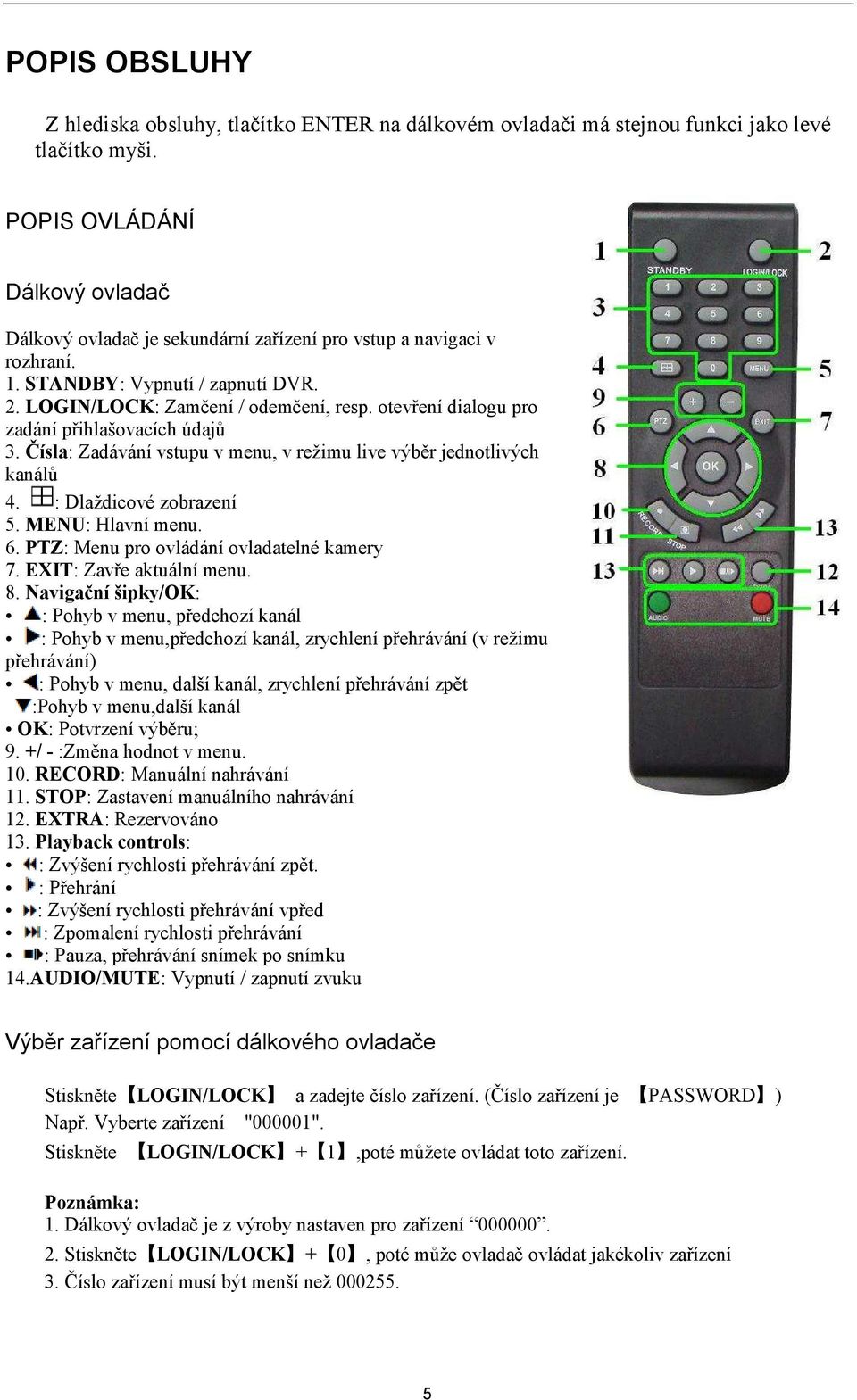

5 POPIS OBSLUHY Z hlediska obsluhy, tlačítko ENTER na dálkovém ovladači má stejnou funkci jako levé tlačítko myši. POPIS OVLÁDÁNÍ Dálkový ovladač Dálkový ovladač je sekundární zařízení pro vstup a navigaci v rozhraní. 1. STANDBY: Vypnutí / zapnutí DVR. 2. LOGIN/LOCK: Zamčení / odemčení, resp. otevření dialogu pro zadání přihlašovacích údajů 3. Čísla: Zadávání vstupu v menu, v režimu live výběr jednotlivých kanálů 4. : Dlaždicové zobrazení 5. MENU: Hlavní menu. 6. PTZ: Menu pro ovládání ovladatelné kamery 7. EXIT: Zavře aktuální menu. 8. Navigační šipky/ok: : Pohyb v menu, předchozí kanál : Pohyb v menu,předchozí kanál, zrychlení přehrávání (v režimu přehrávání) : Pohyb v menu, další kanál, zrychlení přehrávání zpět :Pohyb v menu,další kanál OK: Potvrzení výběru; 9. +/ - :Změna hodnot v menu. 10. RECORD: Manuální nahrávání 11. STOP: Zastavení manuálního nahrávání 12. EXTRA: Rezervováno 13. Playback controls: : Zvýšení rychlosti přehrávání zpět. : Přehrání : Zvýšení rychlosti přehrávání vpřed : Zpomalení rychlosti přehrávání : Pauza, přehrávání snímek po snímku 14.AUDIO/MUTE: Vypnutí / zapnutí zvuku Výběr zařízení pomocí dálkového ovladače Stiskněte LOGIN/LOCK a zadejte číslo zařízení. (Číslo zařízení je PASSWORD ) Např. Vyberte zařízení "000001". Stiskněte LOGIN/LOCK + 1,poté můžete ovládat toto zařízení. Poznámka: 1. Dálkový ovladač je z výroby nastaven pro zařízení Stiskněte LOGIN/LOCK + 0, poté může ovladač ovládat jakékoliv zařízení 3. Číslo zařízení musí být menší než

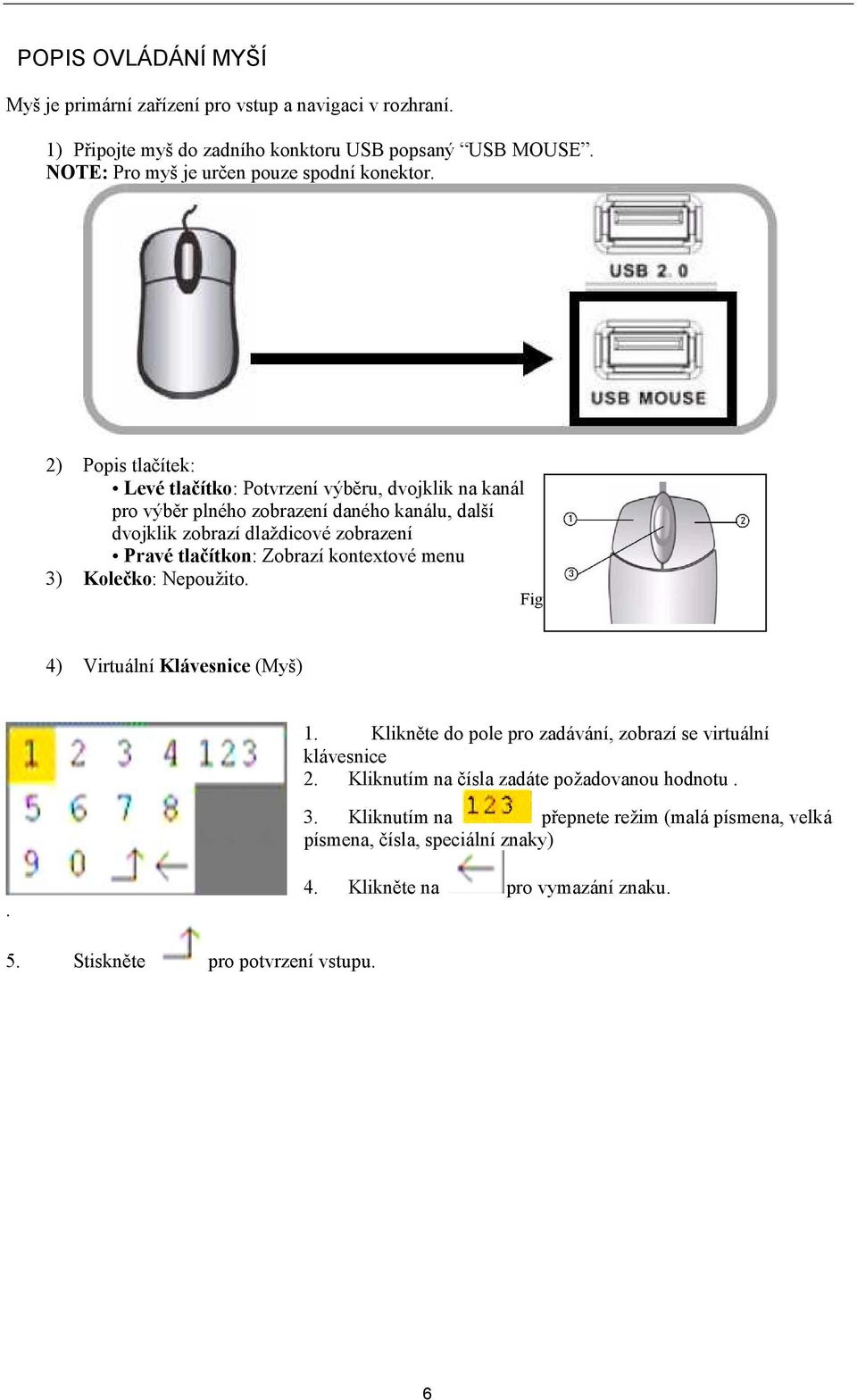

6 POPIS OVLÁDÁNÍ MYŠÍ Myš je primární zařízení pro vstup a navigaci v rozhraní. 1) Připojte myš do zadního konktoru USB popsaný USB MOUSE. NOTE: Pro myš je určen pouze spodní konektor. 2) Popis tlačítek: Levé tlačítko: Potvrzení výběru, dvojklik na kanál pro výběr plného zobrazení daného kanálu, další dvojklik zobrazí dlaždicové zobrazení Pravé tlačítkon: Zobrazí kontextové menu 3) Kolečko: Nepoužito. Figure 1.1 Mouse button operation 4) Virtuální Klávesnice (Myš) 1. Klikněte do pole pro zadávání, zobrazí se virtuální klávesnice 2. Kliknutím na čísla zadáte požadovanou hodnotu. 3. Kliknutím na přepnete režim (malá písmena, velká písmena, čísla, speciální znaky). 4. Klikněte na pro vymazání znaku. 5. Stiskněte pro potvrzení vstupu. 6

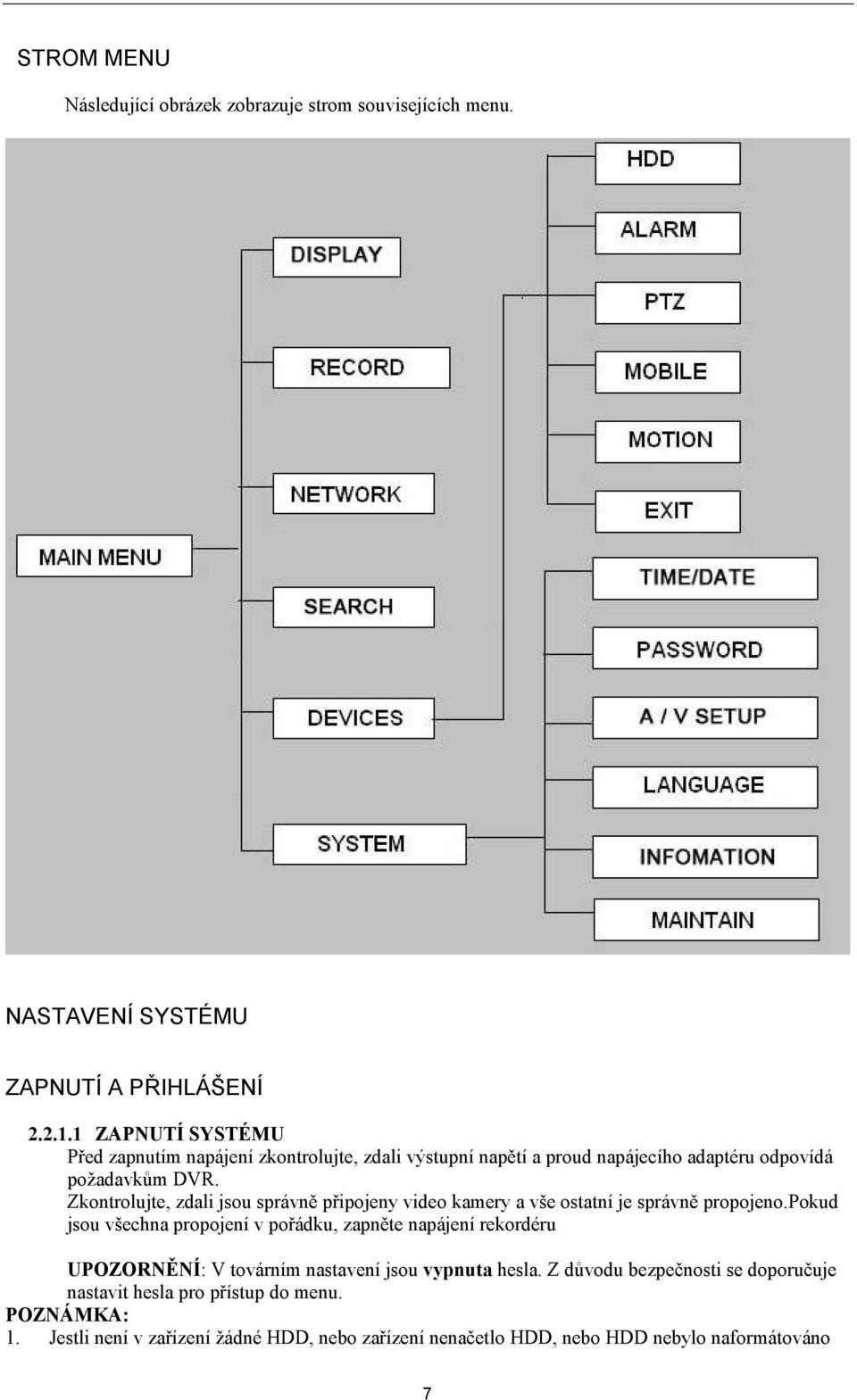

7 STROM MENU Následující obrázek zobrazuje strom souvisejících menu. NASTAVENÍ SYSTÉMU ZAPNUTÍ A PŘIHLÁŠENÍ ZAPNUTÍ SYSTÉMU Před zapnutím napájení zkontrolujte, zdali výstupní napětí a proud napájecího adaptéru odpovídá požadavkům DVR. Zkontrolujte, zdali jsou správně připojeny video kamery a vše ostatní je správně propojeno.pokud jsou všechna propojení v pořádku, zapněte napájení rekordéru UPOZORNĚNÍ: V továrním nastavení jsou vypnuta hesla. Z důvodu bezpečnosti se doporučuje nastavit hesla pro přístup do menu. POZNÁMKA: 1. Jestli není v zařízení žádné HDD, nebo zařízení nenačetlo HDD, nebo HDD nebylo naformátováno 7

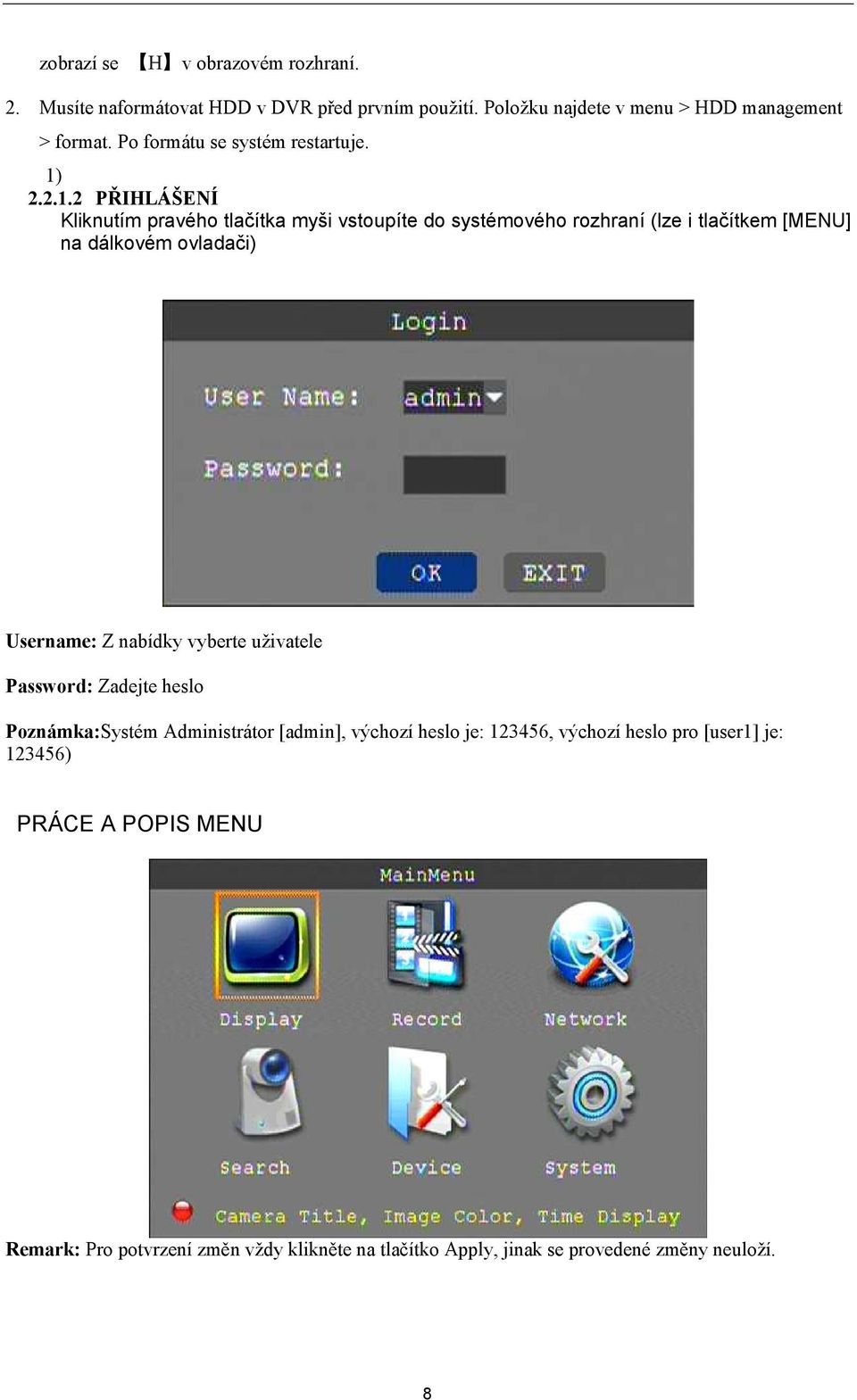

8 zobrazí se H v obrazovém rozhraní. 2. Musíte naformátovat HDD v DVR před prvním použití. Položku najdete v menu > HDD management > format. Po formátu se systém restartuje. 1) PŘIHLÁŠENÍ Kliknutím pravého tlačítka myši vstoupíte do systémového rozhraní (lze i tlačítkem [MENU] na dálkovém ovladači) Username: Z nabídky vyberte uživatele Password: Zadejte heslo Poznámka:Systém Administrátor [admin], výchozí heslo je: , výchozí heslo pro [user1] je: ) PRÁCE A POPIS MENU Remark: Pro potvrzení změn vždy klikněte na tlačítko Apply, jinak se provedené změny neuloží. 8

9 MENU DISPLAY CH01~CH04: výběr kanálů CHN NAME: stiskněte Enter pro nastavení názvu kanálu. POSITION: stiskněte Enter pro nastavení pozice názvu COLOR: stiskněte Enter pro vstup do následujícího menu Stiskněte Enter nebo + - pro nastavení jasu, kontrastu, saturace, stiskněte APPLY pro uložení změn. LIVE: Open: kanál je dostupný pro zobrazení v režimu Live, Close: není dostupný pro zobrazení LIVE TIME(zobrazení času v režimu Live): Open: Ano, Close: Ne. RECORD TIME(zobrazení času během nahrávání): Open: Ano, Close: Ne MENU RECORD SETUP NAHRÁVÁNÍ 9

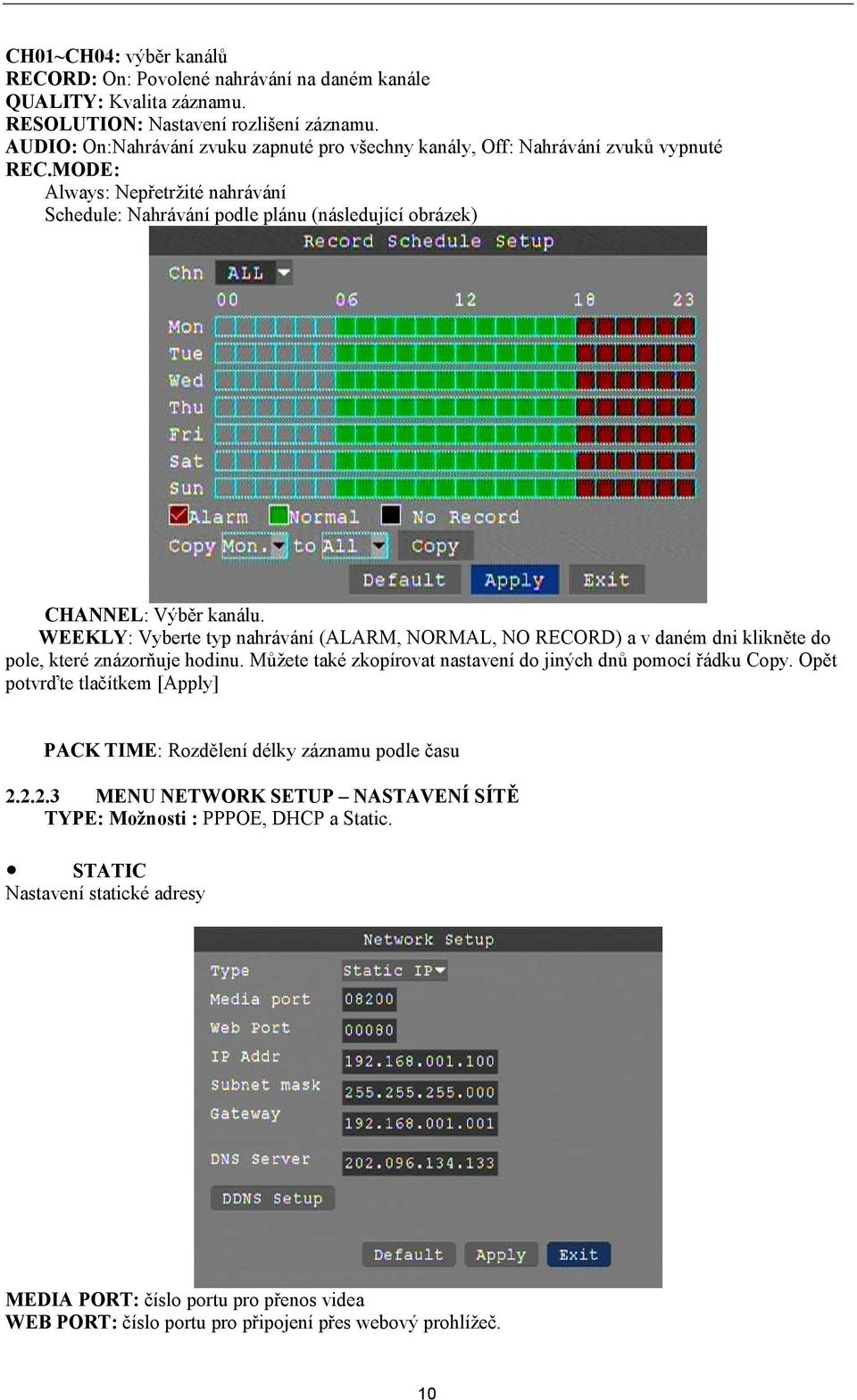

10 CH01~CH04: výběr kanálů RECORD: On: Povolené nahrávání na daném kanále QUALITY: Kvalita záznamu. RESOLUTION: Nastavení rozlišení záznamu. AUDIO: On:Nahrávání zvuku zapnuté pro všechny kanály, Off: Nahrávání zvuků vypnuté REC.MODE: Always: Nepřetržité nahrávání Schedule: Nahrávání podle plánu (následující obrázek) CHANNEL: Výběr kanálu. WEEKLY: Vyberte typ nahrávání (ALARM, NORMAL, NO RECORD) a v daném dni klikněte do pole, které znázorňuje hodinu. Můžete také zkopírovat nastavení do jiných dnů pomocí řádku Copy. Opět potvrďte tlačítkem [Apply] PACK TIME: Rozdělení délky záznamu podle času MENU NETWORK SETUP NASTAVENÍ SÍTĚ TYPE: Možnosti : PPPOE, DHCP a Static. STATIC Nastavení statické adresy MEDIA PORT: číslo portu pro přenos videa WEB PORT: číslo portu pro připojení přes webový prohlížeč. 10

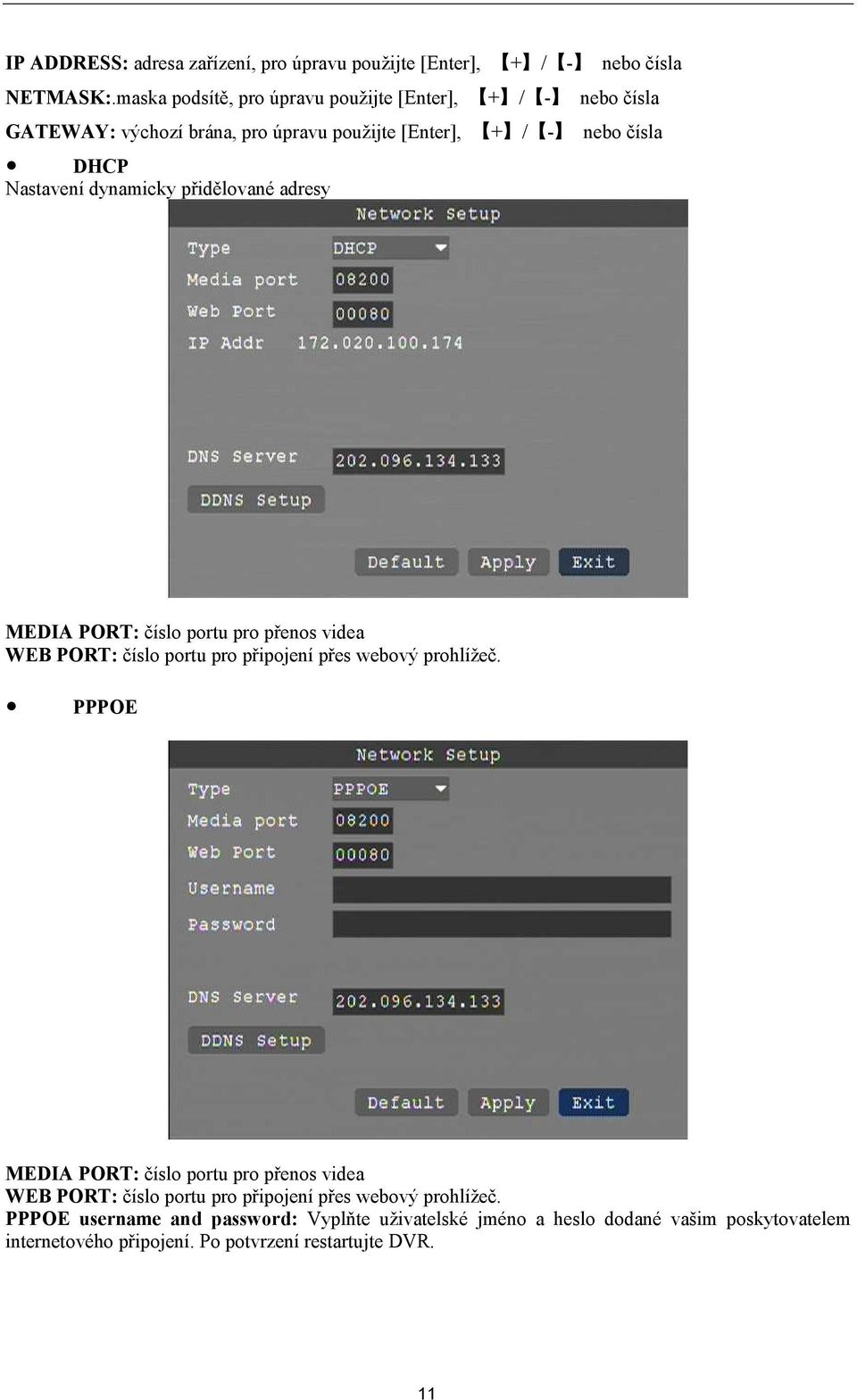

11 IP ADDRESS: adresa zařízení, pro úpravu použijte [Enter], + / - nebo čísla NETMASK:.maska podsítě, pro úpravu použijte [Enter], + / - nebo čísla GATEWAY: výchozí brána, pro úpravu použijte [Enter], + / - nebo čísla DHCP Nastavení dynamicky přidělované adresy MEDIA PORT: číslo portu pro přenos videa WEB PORT: číslo portu pro připojení přes webový prohlížeč. PPPOE MEDIA PORT: číslo portu pro přenos videa WEB PORT: číslo portu pro připojení přes webový prohlížeč. PPPOE username and password: Vyplňte uživatelské jméno a heslo dodané vašim poskytovatelem internetového připojení. Po potvrzení restartujte DVR. 11

12 DDNS: Open: povolení služby DDNS SERVER: Výběr DDNS serveru Registration and method of use see appendix 1. HOST NAME: Název serveru. USERNAME: Uživatelské jméno do služby DDNS. PASSWORD: Heslo MENU SEARCH VYHLEDÁVÁNÍ ZÁZNAMŮ DATE: Datum a čas můžete nastavit kliknutím na pole, zmáčknout Enter nebo zadat rok, měsíc a den ručně. V další tabulce stačí vybrat požadovaný čas a stisknout Play. Instrukce: 1. MONTH: Ukáže veškerý stav nahrávání v daném měsíci. Zelená znamená normální nahrávání, červená znamená nahrávání po události a základní barva znamená, že video není k dispozici. Kliknutím na libovolný datum zobrazí stav nahrávání. Výsledek se zobrazí pod tabulkou s datem. 2. DATE: Ukáže veškerý stav nahrávání v tomto dni, přehrát záznam můžete kliknutím na odpovídající časový interval. Každá mřížka představuje 1 hodinu. PLAY: Přehraje video podle zadaného data a času. 12

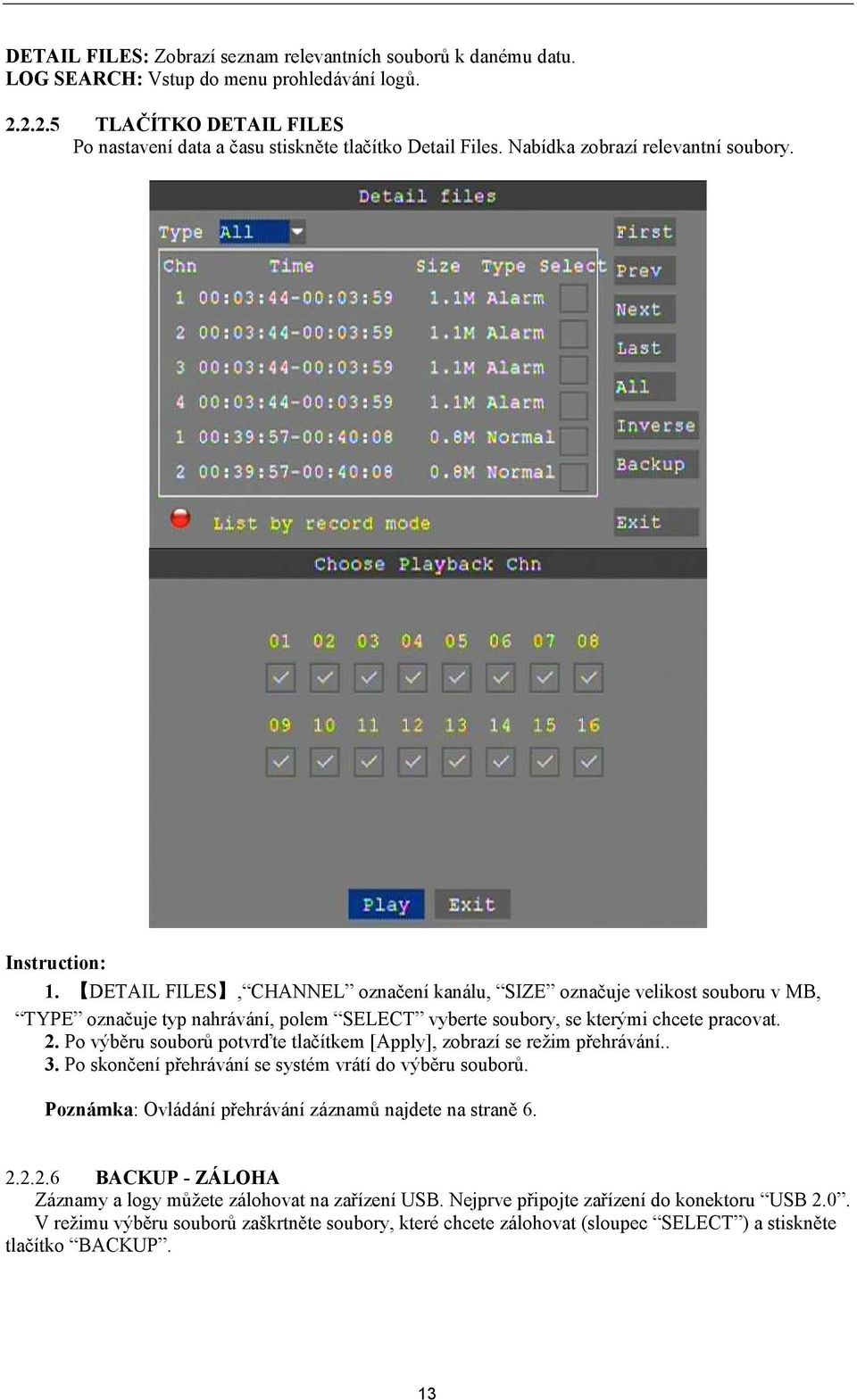

13 DETAIL FILES: Zobrazí seznam relevantních souborů k danému datu. LOG SEARCH: Vstup do menu prohledávání logů TLAČÍTKO DETAIL FILES Po nastavení data a času stiskněte tlačítko Detail Files. Nabídka zobrazí relevantní soubory. Instruction: 1. DETAIL FILES, CHANNEL označení kanálu, SIZE označuje velikost souboru v MB, TYPE označuje typ nahrávání, polem SELECT vyberte soubory, se kterými chcete pracovat. 2. Po výběru souborů potvrďte tlačítkem [Apply], zobrazí se režim přehrávání.. 3. Po skončení přehrávání se systém vrátí do výběru souborů. Poznámka: Ovládání přehrávání záznamů najdete na straně BACKUP - ZÁLOHA Záznamy a logy můžete zálohovat na zařízení USB. Nejprve připojte zařízení do konektoru USB 2.0. V režimu výběru souborů zaškrtněte soubory, které chcete zálohovat (sloupec SELECT ) a stiskněte tlačítko BACKUP. 13

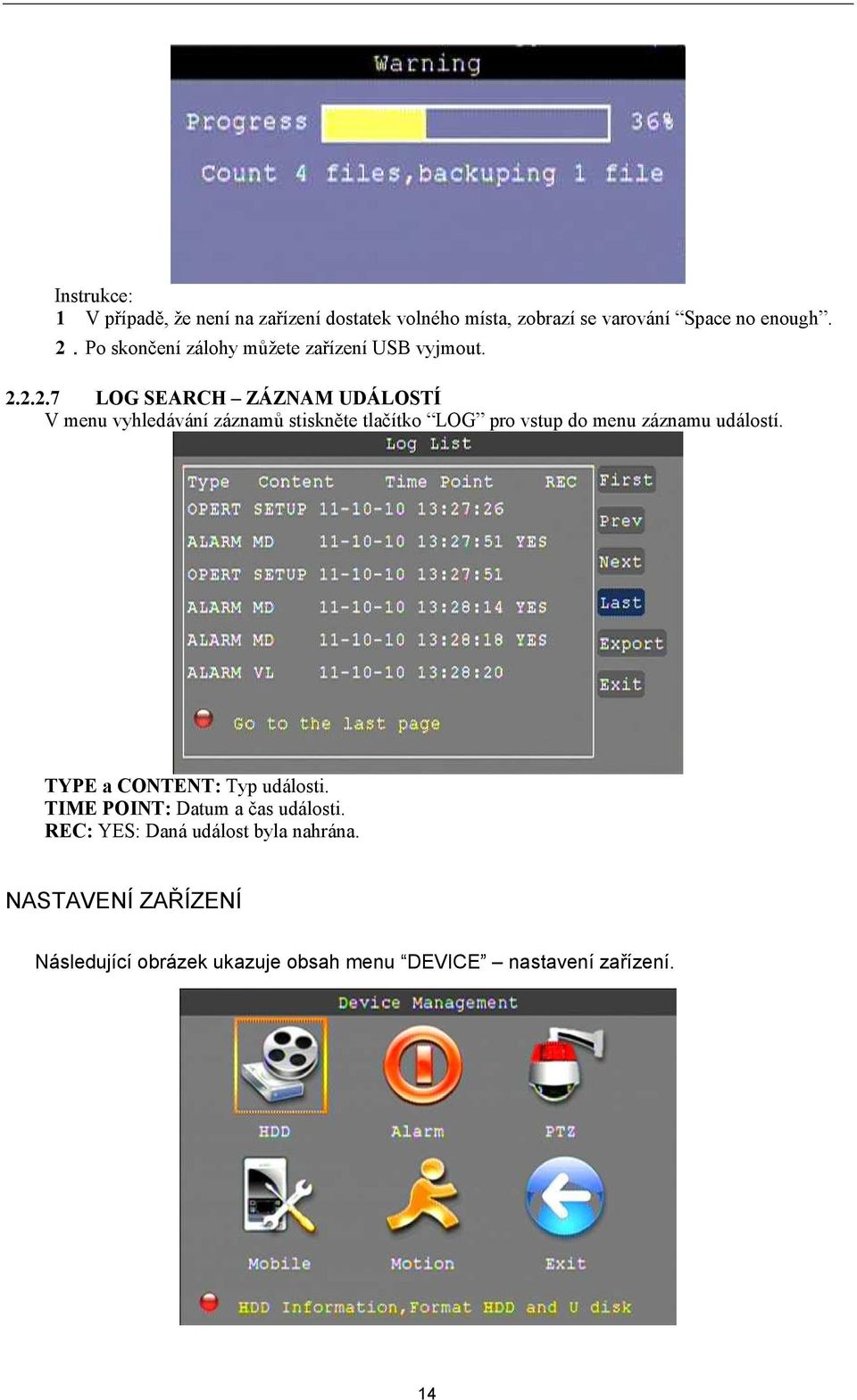

14 Instrukce: 1 V případě, že není na zařízení dostatek volného místa, zobrazí se varování Space no enough. 2.Po skončení zálohy můžete zařízení USB vyjmout LOG SEARCH ZÁZNAM UDÁLOSTÍ V menu vyhledávání záznamů stiskněte tlačítko LOG pro vstup do menu záznamu událostí. TYPE a CONTENT: Typ události. TIME POINT: Datum a čas události. REC: YES: Daná událost byla nahrána. NASTAVENÍ ZAŘÍZENÍ Následující obrázek ukazuje obsah menu DEVICE nastavení zařízení. 14

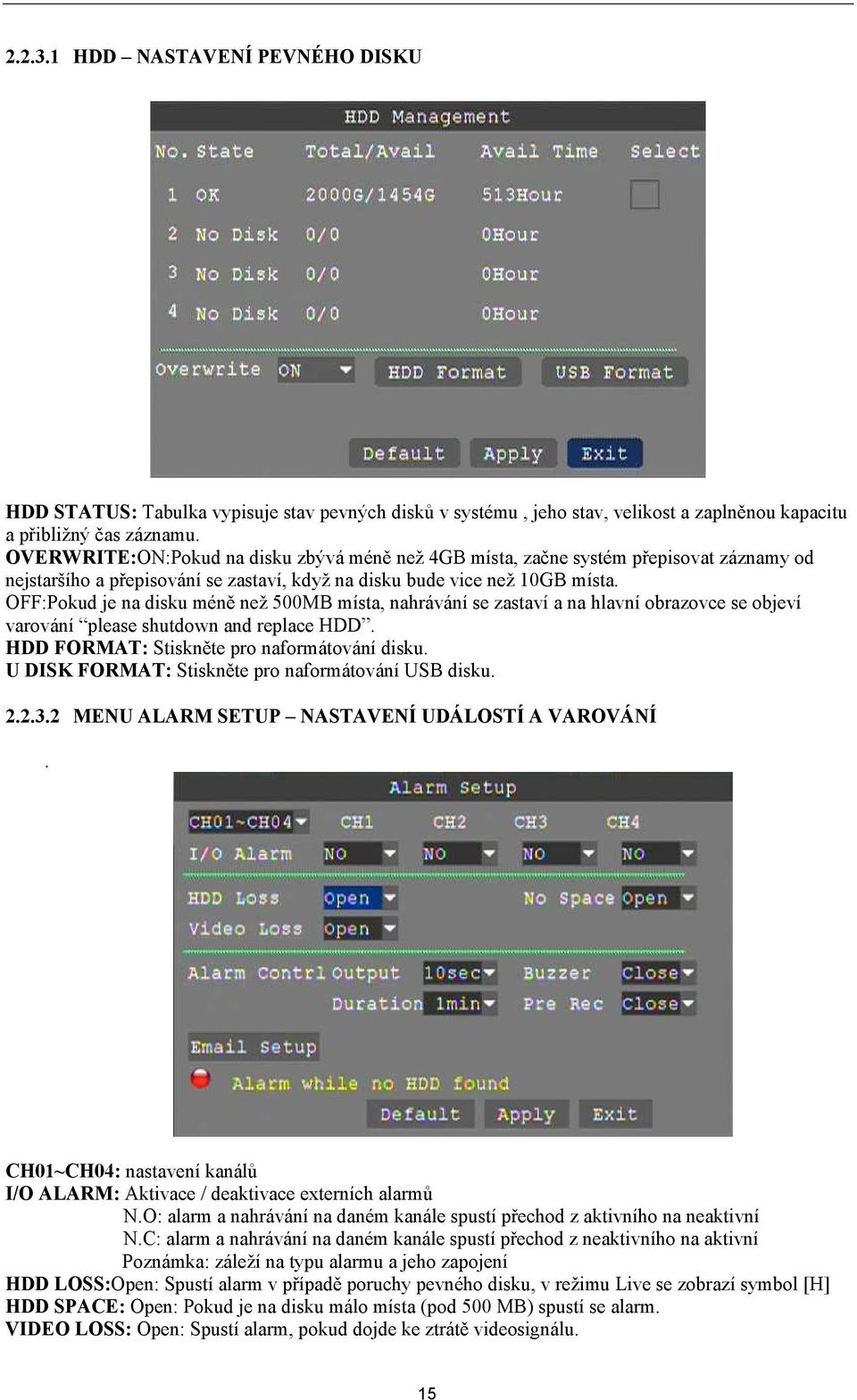

15 HDD NASTAVENÍ PEVNÉHO DISKU HDD STATUS: Tabulka vypisuje stav pevných disků v systému, jeho stav, velikost a zaplněnou kapacitu a přibližný čas záznamu. OVERWRITE:ON:Pokud na disku zbývá méně než 4GB místa, začne systém přepisovat záznamy od nejstaršího a přepisování se zastaví, když na disku bude vice než 10GB místa. OFF:Pokud je na disku méně než 500MB místa, nahrávání se zastaví a na hlavní obrazovce se objeví varování please shutdown and replace HDD. HDD FORMAT: Stiskněte pro naformátování disku. U DISK FORMAT: Stiskněte pro naformátování USB disku MENU ALARM SETUP NASTAVENÍ UDÁLOSTÍ A VAROVÁNÍ. CH01~CH04: nastavení kanálů I/O ALARM: Aktivace / deaktivace externích alarmů N.O: alarm a nahrávání na daném kanále spustí přechod z aktivního na neaktivní N.C: alarm a nahrávání na daném kanále spustí přechod z neaktivního na aktivní Poznámka: záleží na typu alarmu a jeho zapojení HDD LOSS:Open: Spustí alarm v případě poruchy pevného disku, v režimu Live se zobrazí symbol [H] HDD SPACE: Open: Pokud je na disku málo místa (pod 500 MB) spustí se alarm. VIDEO LOSS: Open: Spustí alarm, pokud dojde ke ztrátě videosignálu. 15

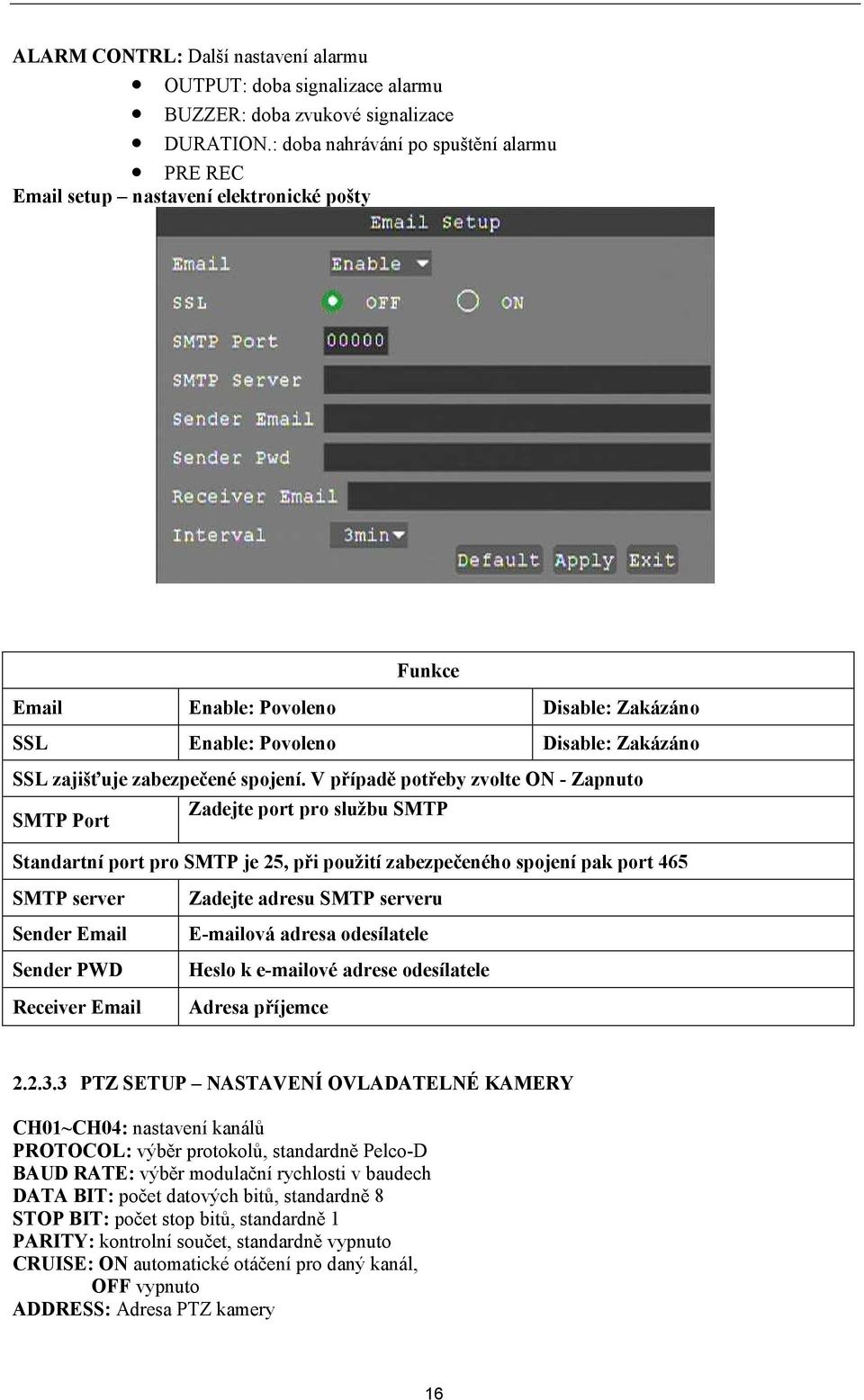

16 ALARM CONTRL: Další nastavení alarmu OUTPUT: doba signalizace alarmu BUZZER: doba zvukové signalizace DURATION.: doba nahrávání po spuštění alarmu PRE REC setup nastavení elektronické pošty Funkce Enable: Povoleno Disable: Zakázáno SSL Enable: Povoleno Disable: Zakázáno SSL zajišťuje zabezpečené spojení. V případě potřeby zvolte ON - Zapnuto SMTP Port Zadejte port pro službu SMTP Standartní port pro SMTP je 25, při použití zabezpečeného spojení pak port 465 SMTP server Sender Sender PWD Receiver Zadejte adresu SMTP serveru ová adresa odesílatele Heslo k ové adrese odesílatele Adresa příjemce PTZ SETUP NASTAVENÍ OVLADATELNÉ KAMERY CH01~CH04: nastavení kanálů PROTOCOL: výběr protokolů, standardně Pelco-D BAUD RATE: výběr modulační rychlosti v baudech DATA BIT: počet datových bitů, standardně 8 STOP BIT: počet stop bitů, standardně 1 PARITY: kontrolní součet, standardně vypnuto CRUISE: ON automatické otáčení pro daný kanál, OFF vypnuto ADDRESS: Adresa PTZ kamery 16

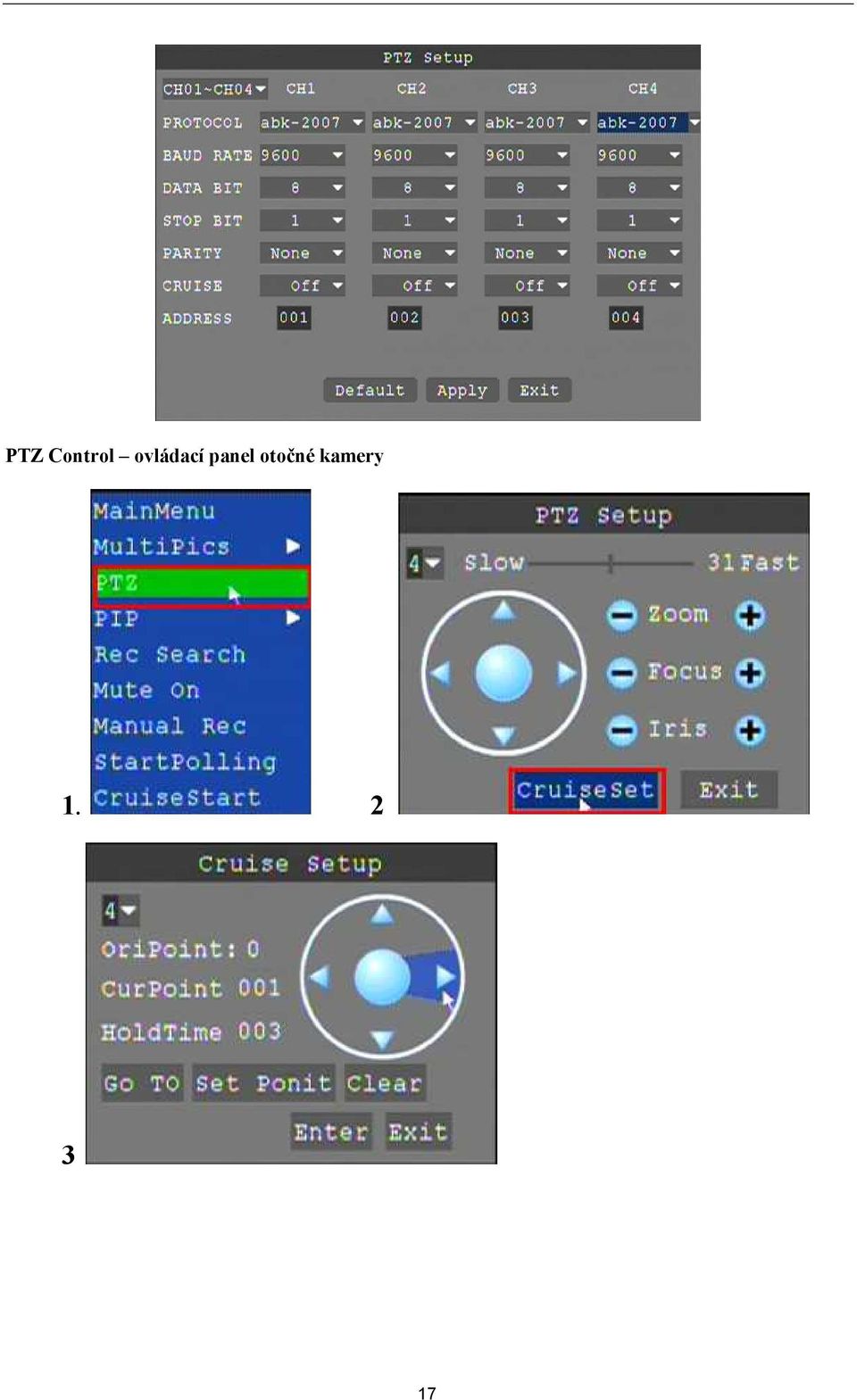

17 PTZ Control ovládací panel otočné kamery

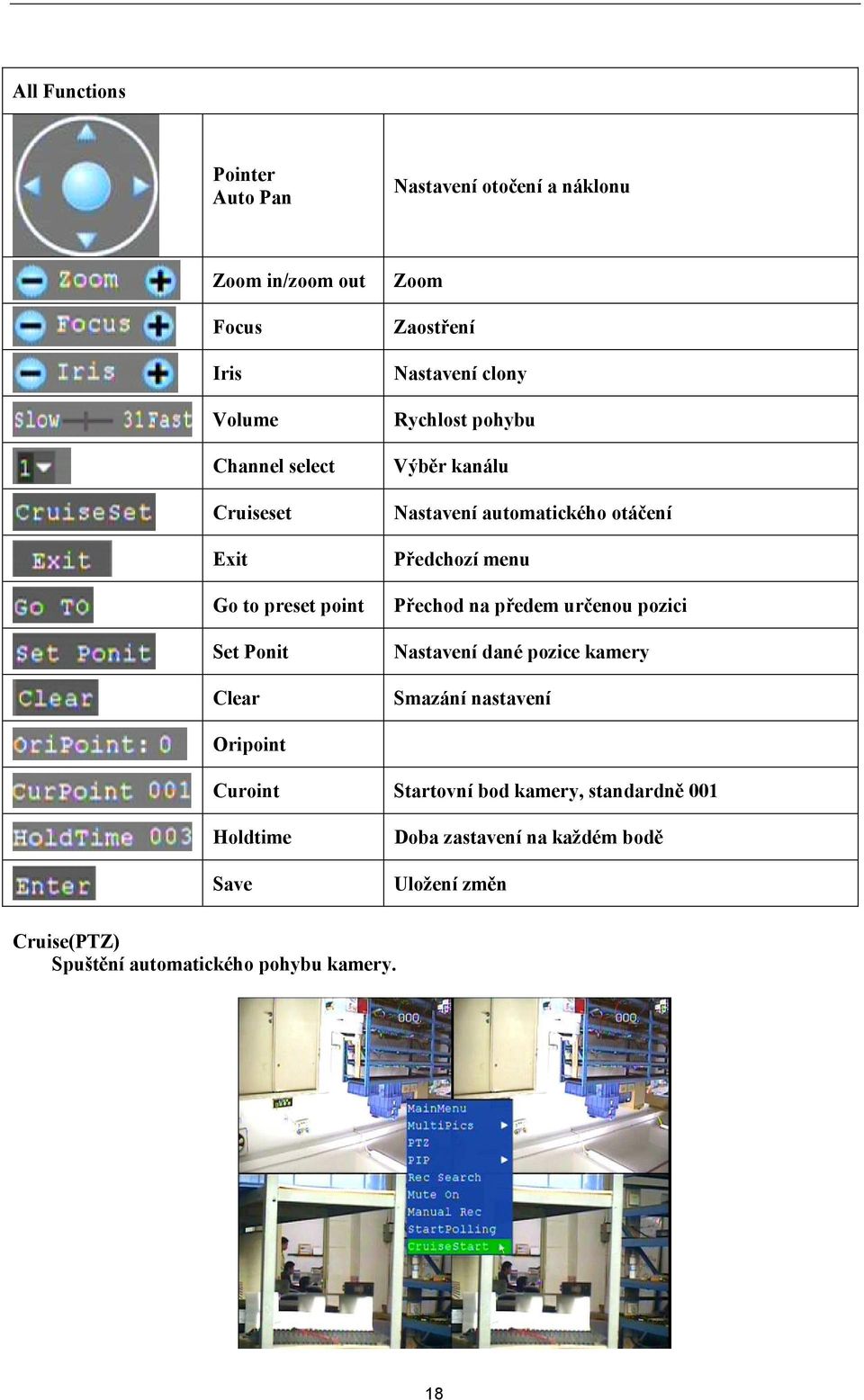

18 All Functions Pointer Auto Pan Nastavení otočení a náklonu Zoom in/zoom out Focus Iris Volume Channel select Cruiseset Exit Go to preset point Set Ponit Clear Zoom Zaostření Nastavení clony Rychlost pohybu Výběr kanálu Nastavení automatického otáčení Předchozí menu Přechod na předem určenou pozici Nastavení dané pozice kamery Smazání nastavení Oripoint Curoint Startovní bod kamery, standardně 001 Holdtime Save Doba zastavení na každém bodě Uložení změn Cruise(PTZ) Spuštění automatického pohybu kamery. 18

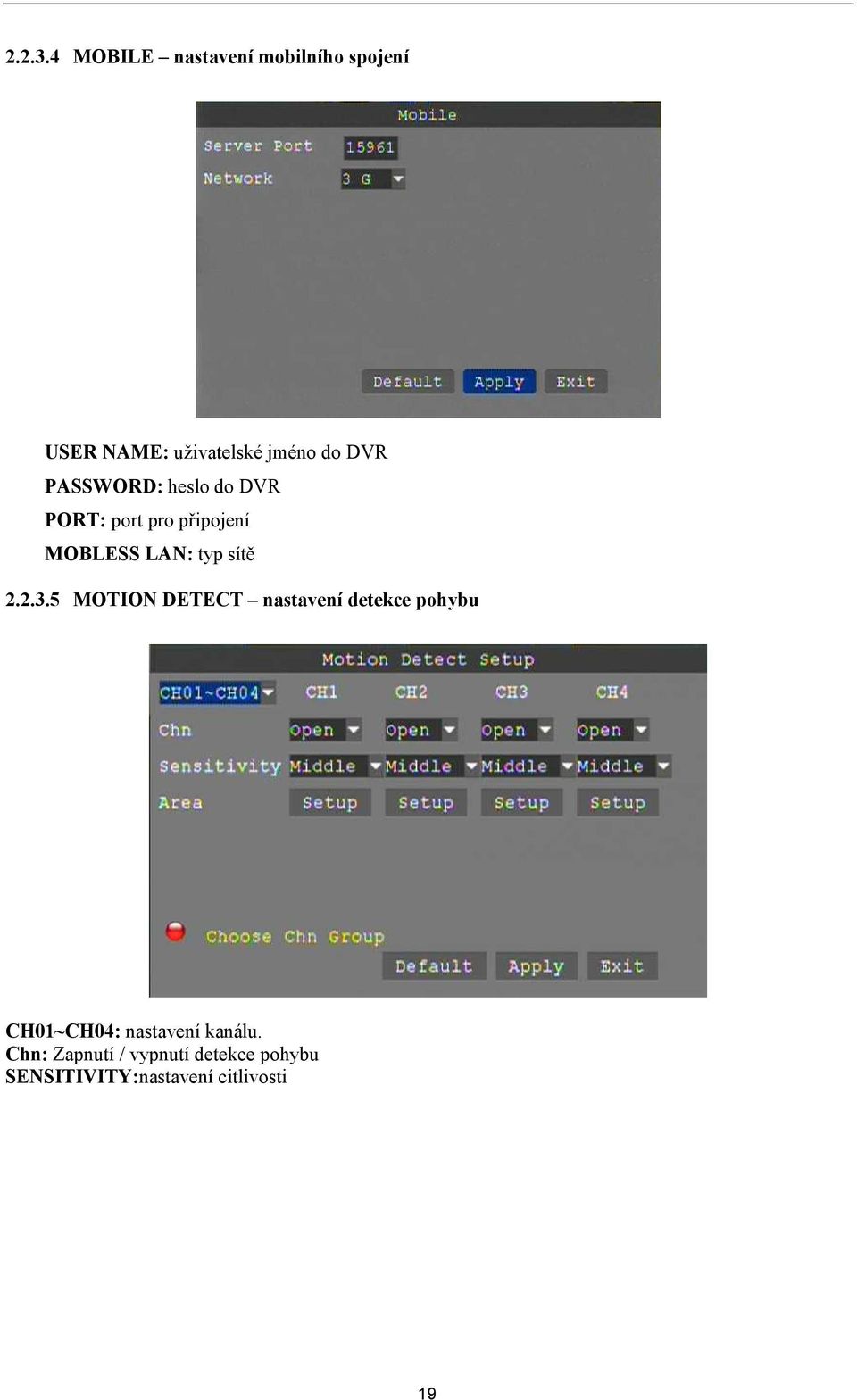

19 MOBILE nastavení mobilního spojení USER NAME: uživatelské jméno do DVR PASSWORD: heslo do DVR PORT: port pro připojení MOBLESS LAN: typ sítě MOTION DETECT nastavení detekce pohybu CH01~CH04: nastavení kanálu. Chn: Zapnutí / vypnutí detekce pohybu SENSITIVITY:nastavení citlivosti 19

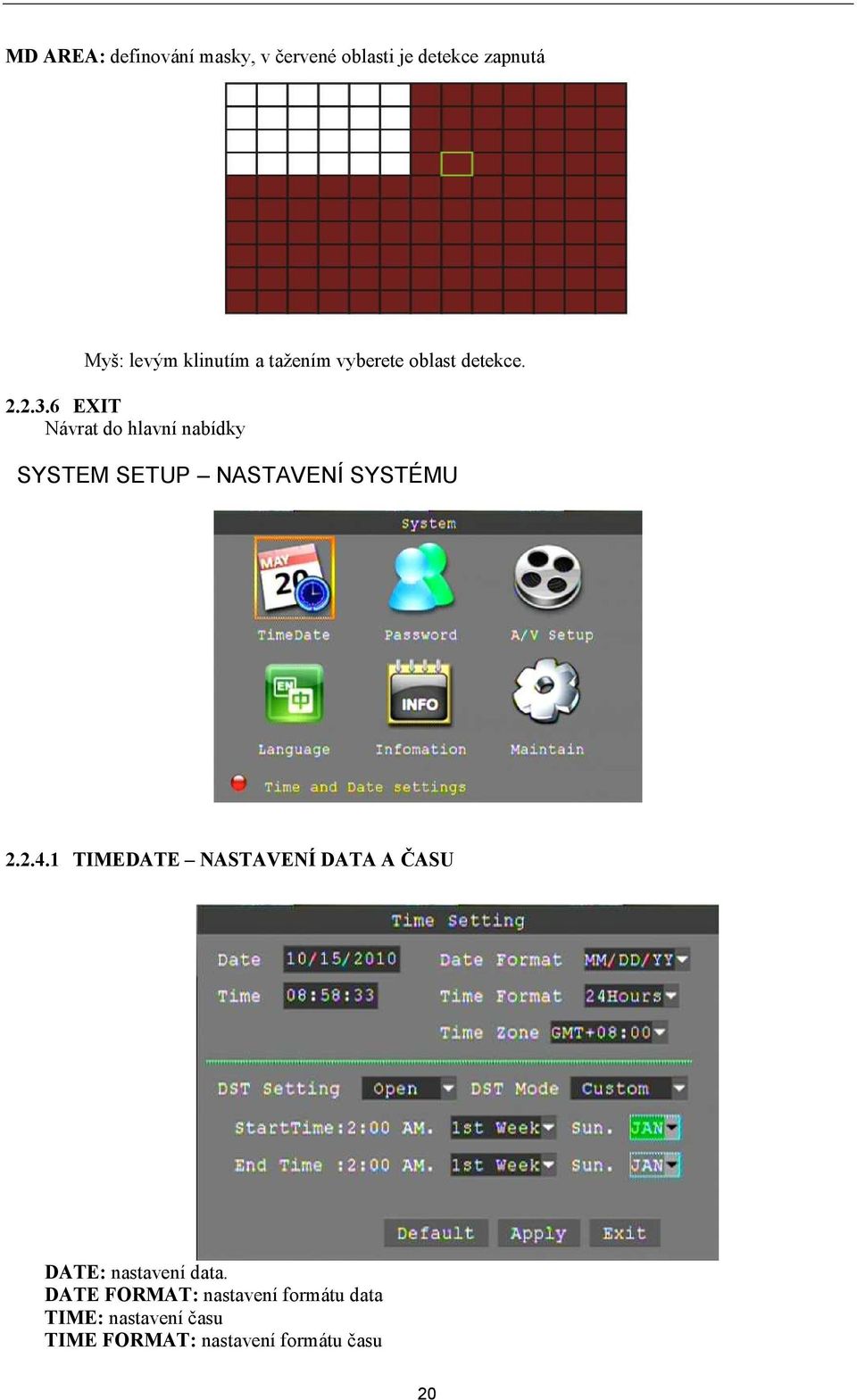

20 MD AREA: definování masky, v červené oblasti je detekce zapnutá Myš: levým klinutím a tažením vyberete oblast detekce EXIT Návrat do hlavní nabídky SYSTEM SETUP NASTAVENÍ SYSTÉMU TIMEDATE NASTAVENÍ DATA A ČASU DATE: nastavení data. DATE FORMAT: nastavení formátu data TIME: nastavení času TIME FORMAT: nastavení formátu času 20

21 Poznámka: Změny uložíte tlačítkem [Apply] DST: Nastavení posunu času (letní / zimní) PASSWORD NASTAVENÍ HESEL Device ID:ID zařízení. V případě, že používáte dálkový ovladač, je potřeba jej nastavit pro toto zařízení, viz strana 6 User ID:ID uživatele. User Name:Uživatelské jméno (Pozn: admin nelze změnit) Password:Nastavení hesla (max. 6 znaků) User Right:Nastavení práv uživatele [Control PTZ]: Právo nastavovat a řídit ovladatelnou kameru [Config. Argum.]: Právo měnit nastavení [System Maintain]: Právo udržovat systém (upgrade, reset do továrního nastavení) VIDEO/AUDIO SETUP NASTAVENÍ VIDEA A ZVUKU VIDEO SYSTEM: výběr normy (PAL / NTSC) POLL TIME: interval pro smyčku VGA RESOLUTION: nastavení rozlišení výstupu VOLUME: nastavení hlasitosti Poznámka: po změně je nutno restartovat DVR 21

22 LANGUAGE VOLBA JAZYKA Poznámka: DVR se po změně jazyka restartuje SYSTEM INFO INFORMACE O SYSTÉMU Zobrazí sériové číslo DVR, verzi software a MAC adresu síťového rozhraní SYSTEM MAINTAIN ÚDRŽBA SYSTÉMU 22

23 AUTO MAINTAIN: Automatický restart v daný čas. SYSTEM UPDATE: Zkopírujte složku dvrupgrade do kořenového adresáře USB zařízení, připojte jej k DVR a potvrďte volbou [Update] REBOOT: restart DVR POWER OFF: Vypnutí DVR PŘIPOJENÍ PŘES WEBOVÝ PROHLÍŽEČ VZDÁLENÁ NASTAVENÍ NASTAVENÍ ZABEZPEŠENÍ SÍTĚ Před instalací ActiveX prvku otevřete Internet Explorer: (1)vyberte Nástroje - Možnosti internetu (2) v následujícím dialogu otevřete kartu Zabezpečení. 23

24 (3) klikněte na Vlastní, potvrďte volbu podle následujícího obrázku (Povolit scripty) Figure 3-2 NASTAVENÍ PŘIPOJENÍ DVR musí být na stejném síťovém segmentu pro úspěšné spojení 1.Pravým kliknutím na Místa v síti - Vlastnosti 2.Levý dvojklik na Místní připojení k síti 24

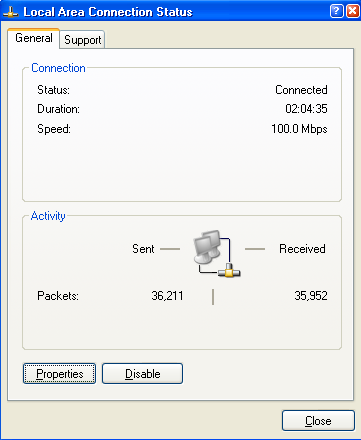

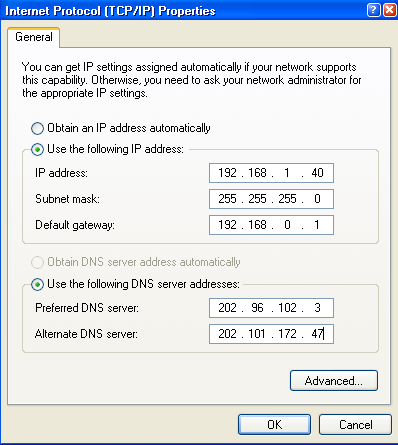

25 3. Levý klik na Vlastnosti Figure Levý dvojklik na Protokol TCP/IP Figure Uvidíte nastavení sítě pro svůj počítač. 6. DVR nastavíte tak, že do kolonky IP address nastavíte adresu podobnou jako na počítači s tím rozdílem, že poslední číslo date jiné (v rozsahu 1 255). Maska podsítě, výchozí brána a DNS server zadejte stejné jako na počítači. 25

26 Přihlášení Do prohlížeče zadejte kde ip_adresa_dvr je ta adresa, kterou jste zadali do DVR a stiskněte klávesu Enter Nahoře vyberte jazyk. USER ID: Uživatelské jméno PASSWORD: Heslo NETWORK: LAN pokud se přihlašujete z lokální sítě, v opačném případě WAN POPIS ROZHRANÍ LIVE PŘÍMÝ PŘENOS Stiskněte tlačítko 26

27 PTZ CONTROL 4 Nastavení zaměření, otočení PTZ kamery. Stiskněte pro ovládání pohybu kamery. Pokud podržíte směrovou šipku, kamera se bude otáčet, dokud nestisknete středové tlačítko ZOOM Stiskněte Stiskněte Stiskněte pro přiblížení a oddálení. pro zaostření. pro nastavení clony PTZ PRESET Nastavení se provádí těmito tlačítky:: Přednastavený bod. 27

28 PLAY Otevře všechna okna pro přehrávání Uloží fotku v daný moment (výchozí cesta C:\DVR Rychlé zapnutí nahrávání, zobrazí se ikona R, stiskněte pro změnu rozložení single screen /quad /nine /16 split / full screen. Nastavení hlasitosti DALŠÍ OPERACE Vyberte kanál (rámeček zčervená) dvakrát klikněte levým tlačítkem pro zobrazení daného kanálu na celou obrazovku. 2. Kliknutí na daný kanál pravým tlačítkem myši vyvolá nabídku: Můžete nahrávat, zastavovat nahrávání přes toto menu. 3. Výběrem Open All nebo Close All otevřete nebo zavřete všechna okna. REPLAY PŘEHRÁNÍ ZÁZNAMU 1. Stiskněte REPLAY pro vstup do rozhraní přehrávání. 2. Vyberte datum 3. Stiskněte pro obnovení seznamu 4. Vyberte záznam a stiskněte 28

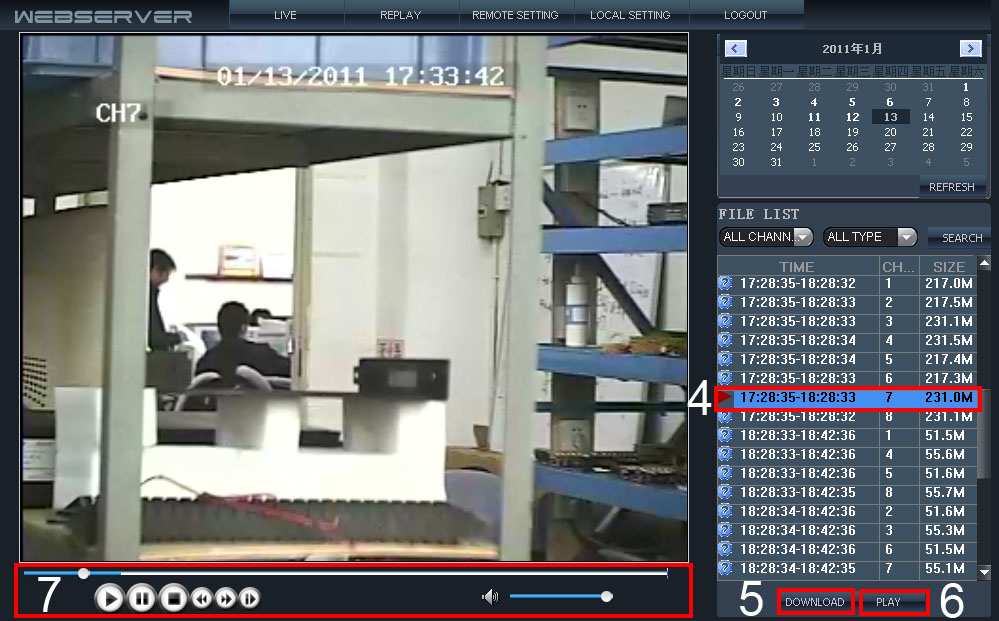

29 5.Klikněte na požadované video a systém vám jej přehraje 6. Zavřete přehrávání a stiskněte pro stažení videa. 7. Po stažení se zobrazí informační dialog. 29

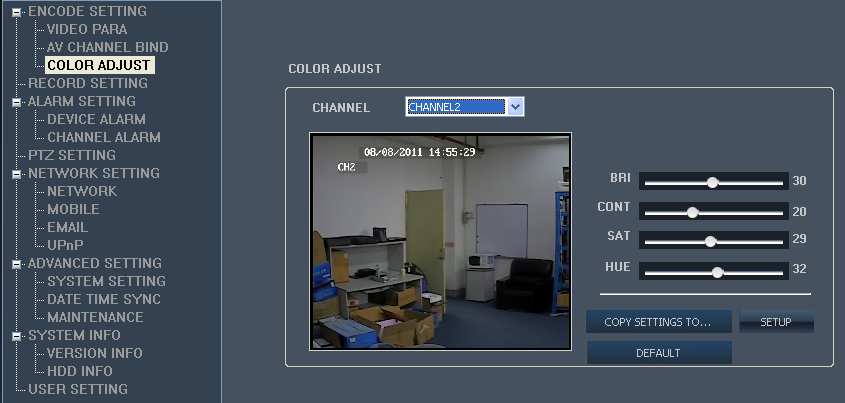

30 Step 7. Playback control Přehrávání Pauza Stop Zrychlené přehrávání Pomalé přehrávání Pauza na dalším snímku VZDÁLENÁ SPRÁVA Stiskněte pro vstup do nabídek nastavení ENCODE SETTING - Stiskněte přímo v DVR pro vstup do nastavení; nastavení je totožné s nastavením Stiskněte v DVR pro vstup do nastavení; nastavení je totožné s nastavením přímo 30

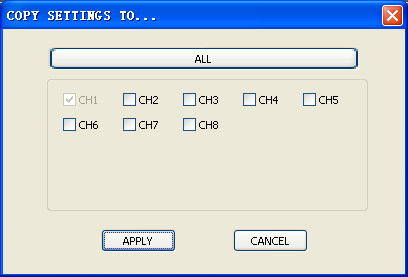

31 Stiskněte DVR pro vstup do nastavení; nastavení je totožné s nastavením přímo v Tlačítko zkopíruje nastavení kanálu do dalších zvolených kanálů 31

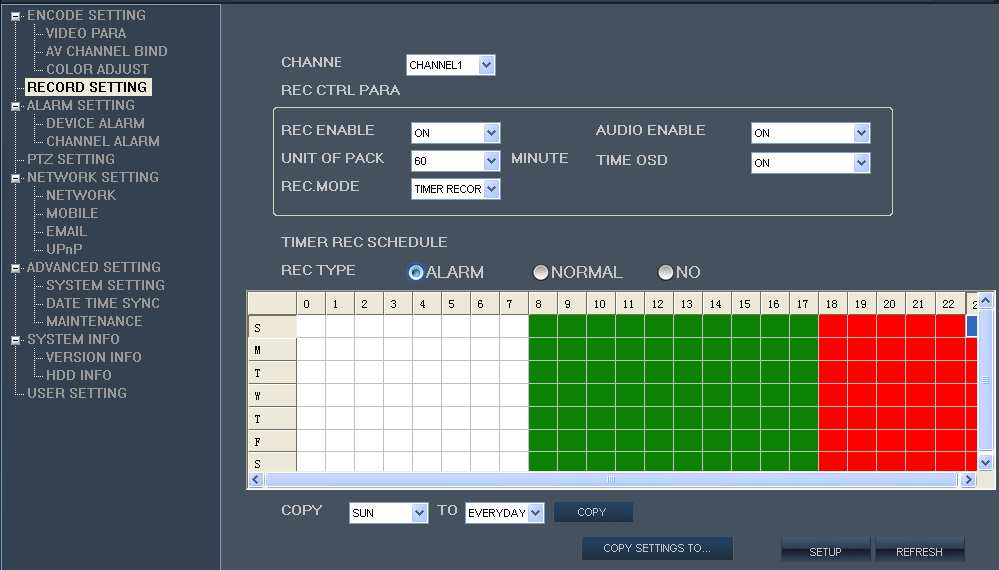

32 RECORD SETTING Stiskněte pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR ALARM Stiskněte a pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR Stiskněte v DVR pro vstup do nastavení; nastavení je totožné s nastavením přímo 32

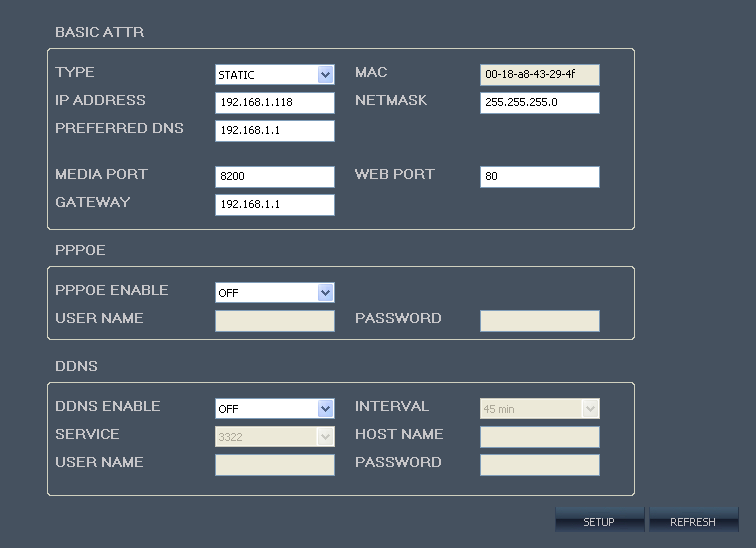

33 PTZ Stiskněte DVR. pro vstup do nastavení; nastavení je totožné s nastavením přímo v NETWORK Stiskněte přímo v DVR pro vstup do nastavení; nastavení je totožné s nastavením Stiskněte pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR 33

34 Stiskněte pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR Stiskněte,pro vstup do nastavení UPnP. Zapnutím UPnP lze mapovat zařízení na router, podporuje-li router tuto technologii. 34

35 ADVANCED SETTING Klikněte na a pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR Klikněte na a pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR Klikněte na pro vstup do nastavení; nastavení je totožné s nastavením přímo v 35

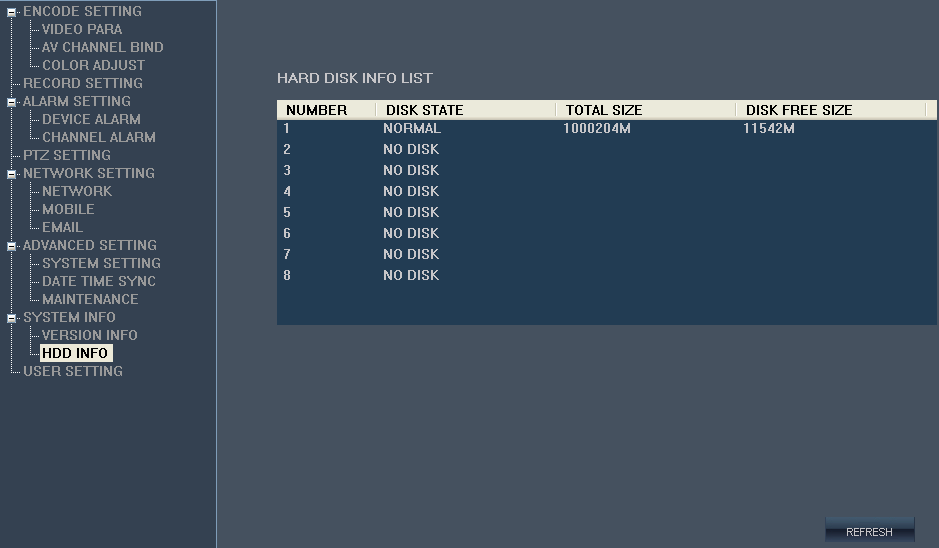

36 DVR SYSTEM INFO Klikněte na DVR pro vstup do nastavení; nastavení je totožné s nastavením přímo v Stiskněte pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR 36

37 USER SETTING Stiskněte pro vstup do nastavení; nastavení je totožné s nastavením přímo v DVR. Pouze administrator může přidávat nové uživatele 37

38 Tlačítkem SETUP potvrdíte vytvoření nového uživatele LOCAL SETTING NASTAVENÍ CEST Stiskněte pro vstup do nastavení. FILE SAVE PATH: Nastavení cest, kam se mají ukládat stažené záznamy a obrázky ODHLÁŠENÍ Stiskněte pro odhlášení. 38

39 INSTALACE DVR PŘEHLED Popis předního panelu Popis na předním panelu NO. TYP JMÉNO FUNKCE 1 Napájení POWER Vypne / zapne DVR MENU REC/STOP Zobrazí menu Nahrávání Rychlé převíjení vpřed / vzad 2 Funkční klávesy 3 Indikace stavu / PTZ ESC POWER REC LINK ALARM HDD FULL Přehrávání Přehrávání po snímcích Pomalé přehrávání PTZ Ovládání Konec Napájení Nahrávání Aktivní síť Alarm Zaplněný disk 4 IR příjmač IR Příjmač dálkového ovládání 5 Ovládání Šipky 39

40 6 OK 7 Napájení displeje Confirm operation LCD POWER Potvrzení vstupu Indikace zapnutí displeje Popis zadního panelu Popis zadního panelu No. Konektor Popis 1 V-out Video výstup 2 Video In Video vstup (kamery) 3 VGA Video výstup pro PC monitor 4 Net Síťové rozhraní 5 A-out Audio výstup 6 USB/MOUSE Konektor pro myš ALARM IN Vstup externího alarmu 7 COM NO GND Výstup alarmu RS485+ RS485- Rozhraní RS485 pro PTZ 8 Audio In Audio vstup 9 Switch Vypínač 40

41 10 ON/OFF Vstup adaptéru 11 DC12V Napěťový výstup 12V 12 FAN Chladič Popis zapojení alarmů Vstup a výstup alarmu Schéma alarmu pracující se stejnosměrným proudem: Schéma alarmu pracující se střídavým proudem: Zapojení výstupního alarmu: 41

42 ČASTO KLADENÉ DOTAZY 1. Otázka: Proč DVR nefunguje po stisknutí přepínače? Odpověď: Zkontrolujte adaptér Zkontrolujte, zda kabel dolehl v konektorech Zkontrolujte přepínač. Zkontrolujte, jestli byl poslední proces upgradování úspěšný. 2. Otázka: Proč se DVR samo restartuje nebo vypíná? Odpověď: Nestabilní napájení Připojení k pevnému disku je špatné Napájecí zdroj je slabý Vysoká teplota, nadměrné množství prachu Hlavní deska není propojena s ostatními Zařízení selhalo. 3. Otázka: Proč není vidět na obrazovce žádné video z živého přenosu? Odpověď: Zkontrolujte adapter kamer Zkontrolujte kabely, jsou li v DVR dobře zapojeny Napojte kameru do jiného zařízení a zkontrolujte jestli není problém v kameře. Zkontrolujte nastavený jas na daném kanále. Není žádný nebo velmi slabý videosignál. Kanál je nastaven na Closed. Zařízení selhalo. 4. Otázka: Proč DVR nenahrává a ukazuje H? Odpověď: Zkontrolujte jestli je použit 19V adapter. Zkontrolujte jestli je disk naformátovaný. Zkontrolujte zapojení disku Disk selhal SATA port selhal 5. Otázka: Co znamená R M I H v rozhraní živého přenosu? Odpověď: R znamená, že daný kanál se nahrává M znamená, že daný kanál má zapnutou detekci pohybu I znamená, že daný kanál je napojen na alarm. H znamená, že není zapojen disk, disk selhal nebo není naformátovaný 42

43 6. Otázka: Proč má DVR problém s obrazem? Odpověď: Výběr normy je špatný (PAL, NTSC) DVR nepodporuje daný monitor Vzdálenost přenosu je moc velká. Nastavení barev nebo jasu je špatně. 7. Otázka: Neslyším zvuk při nahrávání Odpověď: Zkontrolujte přepólování nebo zkrat reproduktorů. Zkontrolujte propojení kabelů a propojení audia z videokanálem. DVR selhalo. 8. Otázka: Neslyším zvuk při přehrávání Odpověď: Problém v nastavení otevřte video se zvukem Zkontrolujte, jestli je audio zapnuté v rozhraní přehrávání 9. Otázka: Proč je špatně nastavený čas? Odpověď: Dejte pozor při ukládání změn času (viz kapitola nastavení) Není připojená baterie Baterie je vybitá. 10. Otázka: Proč DVR nemůže ovládat PTZ kameru? Odpověď: PTZ selhalo Nastavení PTZ je spatně. Zkontrolujte kabeláž Dekodér PTZ nepodporuje dané zařízení Přidejte 120 Ω odpory na konec linky AB pro udržení stability. Moc velká vzdálenost. 11. Otázka: Proč není Stop recording v kontextovém menu k dispozici? Odpověď: : Zastavení nahrávání je k dispozici pouze pro manuální nahrávání nebo pro nahrávání podle časového plánu. 12. Otázka: Kolik se spotřebuje kapacity pevného disku? Odpověď: Každý kanál cca 14MB pro audio. Best - 320Mbyte pro každý kanál za hodinu 43

44 Good 50~200Mbyte pro každý kanál za hodinu (podle pohybu) Middle 50~150Mbyte pro každý kanál za hodinu (podle pohybu). 13. Otázka: Proč nefunguje detekce pohybu? Odpověď: : Špatně nastavená oblast detekce. Malá citlivost. 14. Otázka: Chyba při záloze dat. Odpověď: Malá kapacita zařízení Zařízení je nekompatibilní Zařízení je poškozené 15. Otázka: Proč externí alarm nefunguje? Odpověď: Nastavení alarmu je špatně Zkontrolujte zapojení Vstupní signál nebyl rozpoznán 16. Otázka: Proč nefunguje dálkové ovládání? Odpověď: : Adresa posílaná DO je špatně Moc velká vzdálenost Slabé nebo vybité baterie DO nebo přední panel DVR je poškozen. 17. Otázka: Proč je nemůžu přihlásit přes web? Odpověď: Zkontrolujte kabely (lze poznat podle zelené LED) Použijte příkaz ping xxx.xxx.xxx.xxx (IP adresa DVR) pro kontrolu spojení Používejte Windows XP a vyšší, prohlížeč Internet Explorer 6.0 a vyšší ActiveX modul byl zakázán, povolte jej. 18. Otázka: Obraz není čistý, když se dívám přes web z internetu. Odpověď: V přihlašovací obrazovce vyberte možnost WAN. V kontextové nabídce vyberte Close All Windows a poté Open All Windows 19. Otázka: Při potvrzení nastavení se mi zobrazí dialog other members are setting Odpověď: Na DVR ukončete menu a akci opakujte. 44
