P O R T F O L I O R E K O N S T R U K C E R O D I N N É H O D O M U V N O S T I C O V Ě U L I C I, P R A H A 1 ZBYNĚK MRKUS 2008/09 FA ČVUT

Transkript

1 NOSTICOVA P O R T F O L I O R E K O N S T R U K C E R O D I N N É H O D O M U V N O S T I C O V Ě U L I C I, P R A H A 1 ZBYNĚK MRKUS 2008/09 FA ČVUT BAKALÁŘSKÁ PRÁCE ATELIER doc. Ing. arch. Ladislav Tichý, CSc.

2 I. PŘEDBAKALÁŘSKÝ PROJEKT II. BAKALÁŘSKÝ PROJEKT

3 NOS ST TIC CO OV VA A T E L I E R T I C ZBYNÉK MRKUS H Ý T R O J A N 2008/09 FA - VUT

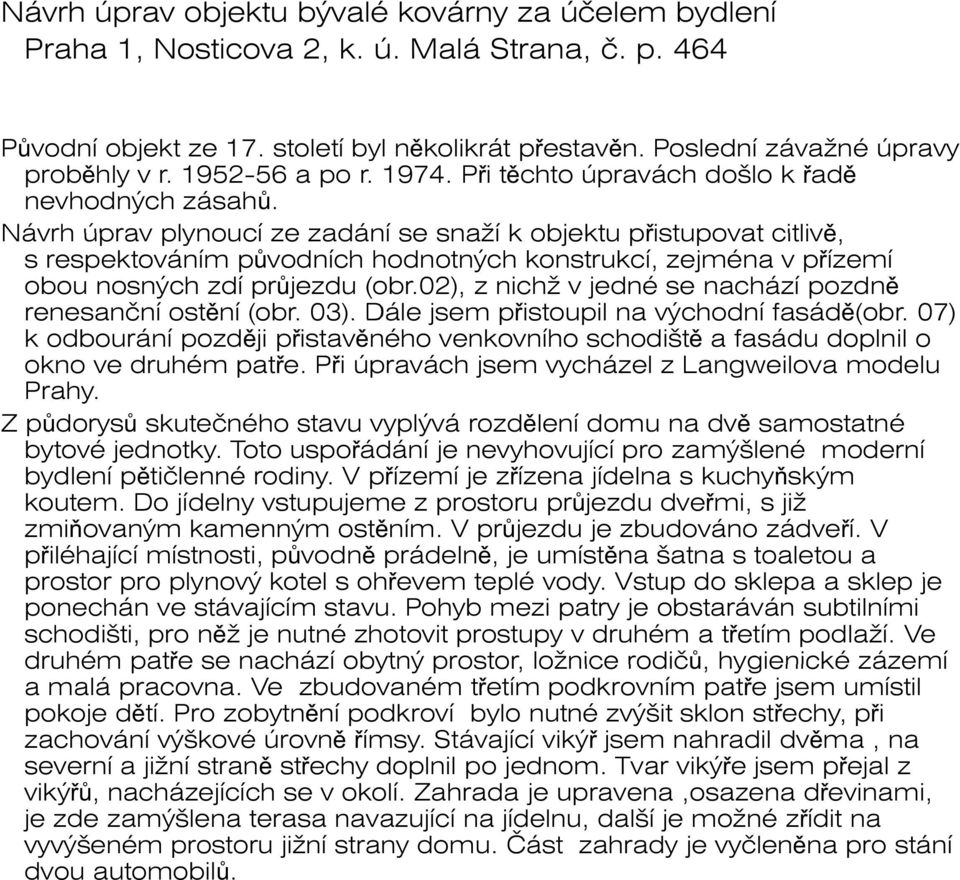

4 Návrh úprav objektu bývalé kovárny za úelem bydlení Praha 1, Nosticova 2, k. ú. Malá Strana,. p. 464 Pvodní objekt ze 17. století by l nkolikrát pestavn. Poslední závažné úpravy probhly v r a po r Pi tchto úpravách došlo k ad nevhodných zásah. Návrh úprav plynoucí ze zadán ní se snaží k objektu pistupovat citliv, s respektováním pvodních hodnotných konstrukcí, zejména v pízemí obou nosných zdí prjezdu (obr.02), z nichž v jedné se nachází pozdn renesanní ostní (obr. 03). Dále jsem pistoupil na východní fasád(obr. 07) k odbourání pozdji pistavného venkovního schodišt a fasádu doplnil o okno ve druhém pate. Pi úpravách jsem vycházel z Langweilova modelu Prahy. Z pdorys skuteného stavu vyplývá rozdlení domu na dv samostatné bytové jednotky. Toto uspoádání je nevyhovující pro zamýšlené moderní bydlení ptilenné rodiny. V pízemí je zízena jídelna s kuchyským koutem. Do jídelny vstupujeme z prostoru prjezdu dvemi, s již zmiovaným kamenným ostním. V prjezdu je zbudováno zádveí. V piléhající místnosti, pvodn prádeln, je umístna šatna s toaletou a prostor pro plynový kotel s oh hevem teplé vody. Vstup do sklepa a sklep je ponechán ve stávajícím stavu. Pohyb mezi patry je obstaráván subtilními schodišti, pro nž je nutné zhotovit prostupy v druhém a tetím podlaží. Ve druhém pate se nachází oby ytný prostor, ložnice rodi, hygienické zázemí a malá pracovna. Ve zbudovaném tetím podkrovním pate jsem umístil pokoje dtí. Pro zobytnní podkroví bylo nutné zvýšit sklon stechy, pi zachování výškové úrovn ímsy. Stávající viký jsem nahradil dvma, na severní a jižní stran stechy doplnil po jednom. Tvar vikýe jsem pejal z viký, nacházejících se v okolí. Zahrada je upravena,osazena devinami, je zde zamýšlena terasa navazující na jídelnu, další je možné zídit na vyvýšeném prostoru jižní stra ny domu. ást t zahrady je vylenna pro stání dvou automobil.

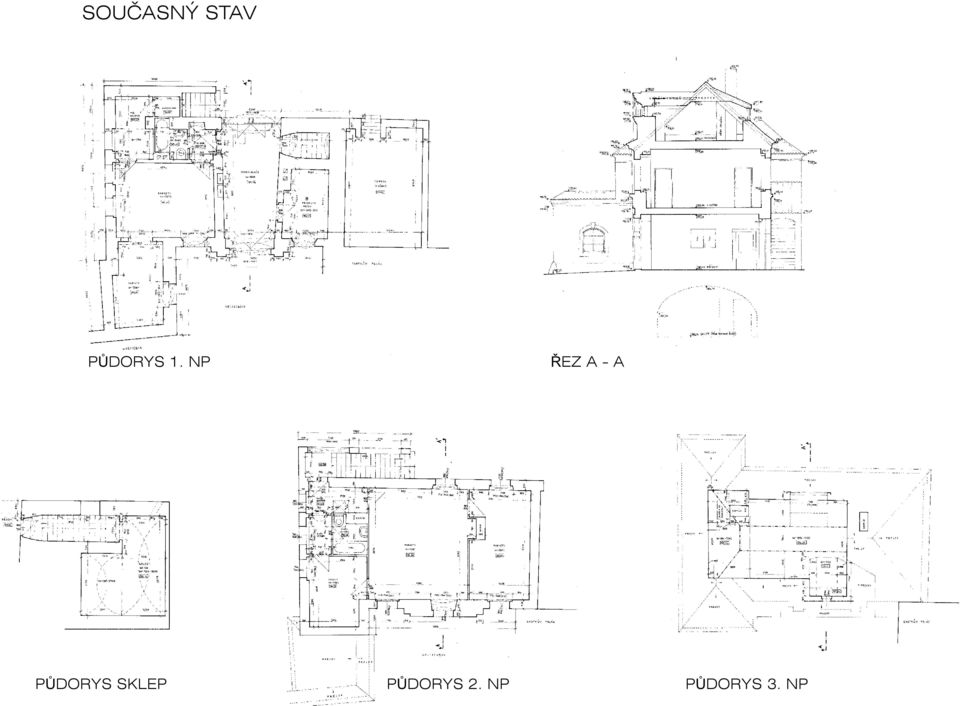

5 SOUASNÝ STAV PDORYS 1. NP EZ A - A PDORYS SKLEP PDORYS 2. NP PDORYS 3. NP

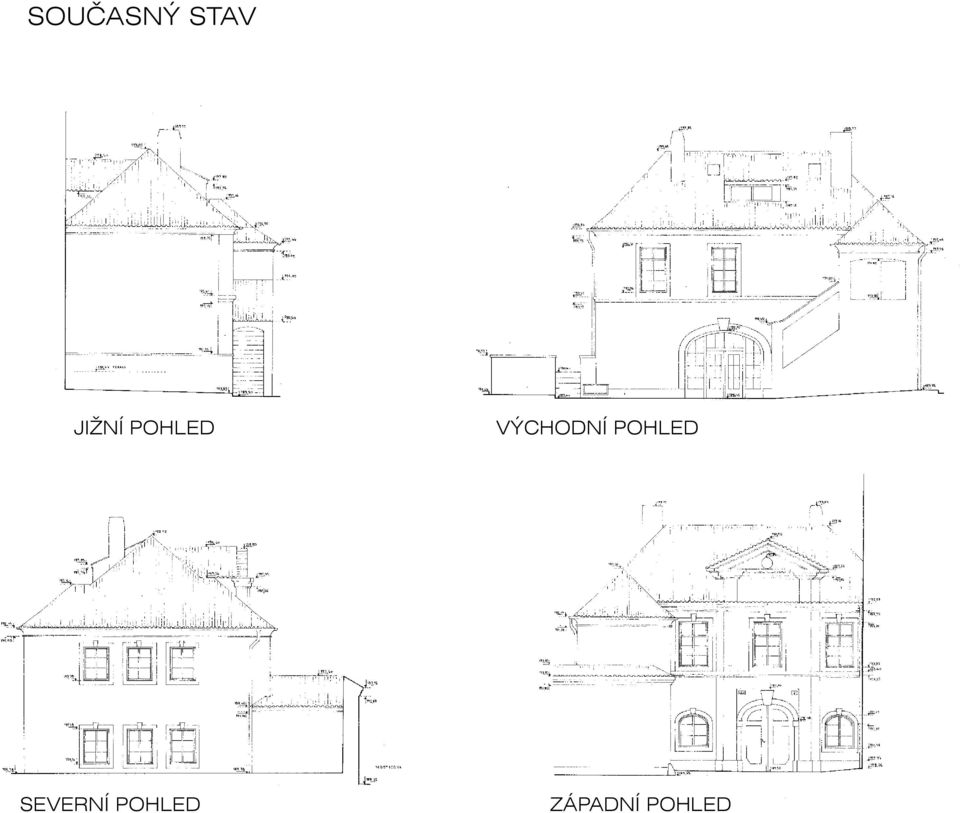

6 SOUASNÝ STAV JIŽNÍ POHLED VÝCHODNÍ POHLED SEVERNÍ POHLED ZÁPADNÍ POHLED

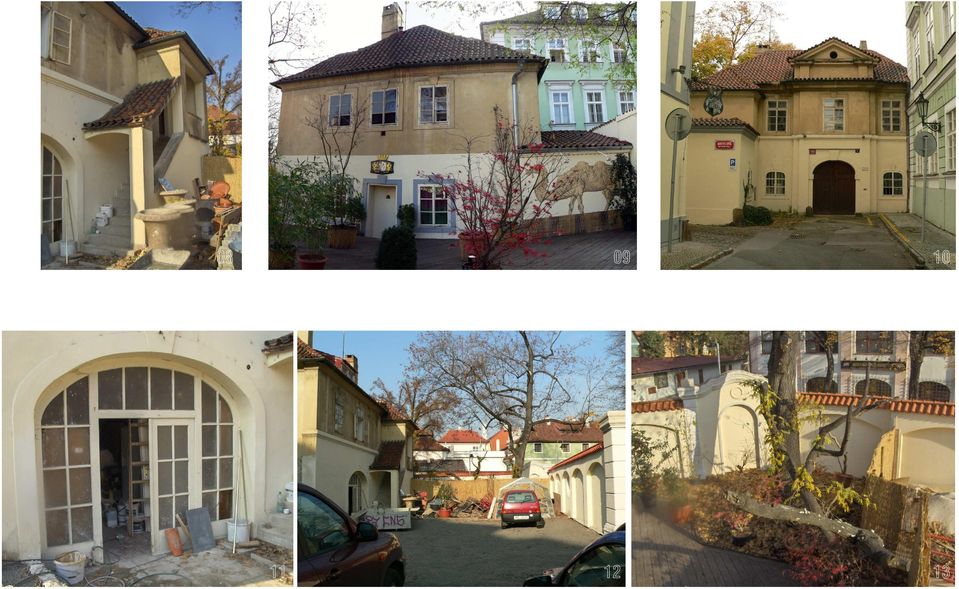

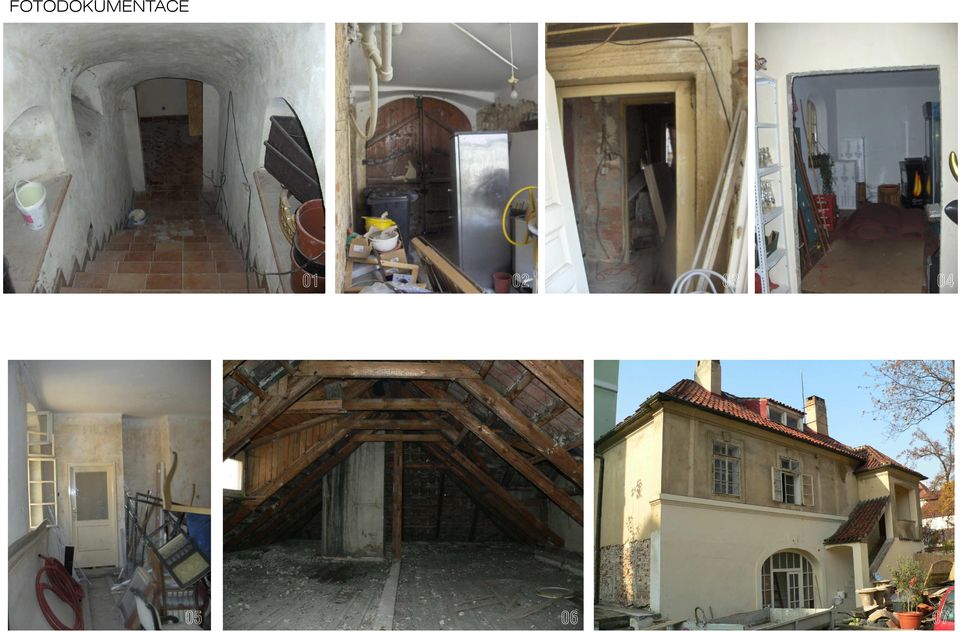

7 FOTODOKUMENTACE

8

9 KONFRONTACE NAVRŽENÉHO A SOUASNÉHOO STAVU - PDORYSY STARÉ ZDIVO ZDIVO K VYBOURÁNÍ NOVÉ ZDIVO PAMÁTKOV CHRÁNNÉ KONSTRUKCE PDORYS 1. NP PDORYS 2. NP PDORYS 3. NP

10 KONFRONTACE NAVRŽENÉHO A SOUASNÉHO STAVU - POHLEDY JIŽNÍ POHLED VÝCHODNÍ POHLED SEVERNÍ POHLED ZÁPADNÍ POHLED

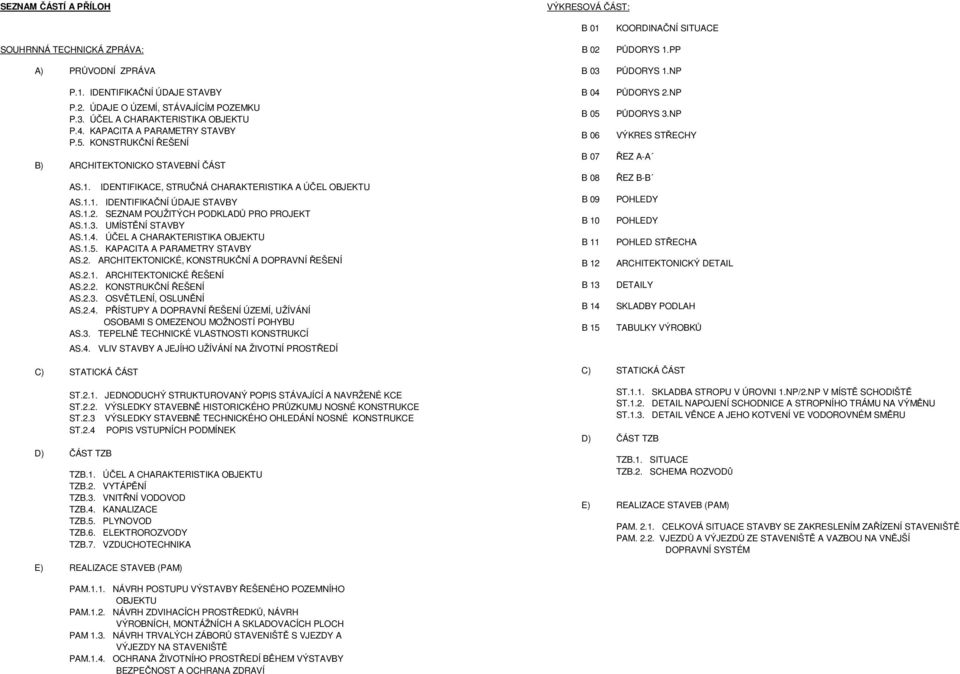

11 SEZNAM ČÁSTÍ A PŘÍLOH VÝKRESOVÁ ČÁST: SOUHRNNÁ TECHNICKÁ ZPRÁVA: A) PRŮVODNÍ ZPRÁVA P.1. IDENTIFIKAČNÍ ÚDAJE STAVBY P.2. ÚDAJE O ÚZEMÍ, STÁVAJÍCÍM POZEMKU P.3. ÚČEL A CHARAKTERISTIKA OBJEKTU P.4. KAPACITA A PARAMETRY STAVBY P.5. KONSTRUKČNÍ ŘEŠENÍ B) ARCHITEKTONICKO STAVEBNÍ ČÁST AS.1. IDENTIFIKACE, STRUČNÁ CHARAKTERISTIKA A ÚČEL OBJEKTU AS.1.1. IDENTIFIKAČNÍ ÚDAJE STAVBY AS.1.2. SEZNAM POUŽITÝCH PODKLADŮ PRO PROJEKT AS.1.3. UMÍSTĚNÍ STAVBY AS.1.4. ÚČEL A CHARAKTERISTIKA OBJEKTU AS.1.5. KAPACITA A PARAMETRY STAVBY AS.2. ARCHITEKTONICKÉ, KONSTRUKČNÍ A DOPRAVNÍ ŘEŠENÍ AS.2.1. ARCHITEKTONICKÉ ŘEŠENÍ AS.2.2. KONSTRUKČNÍ ŘEŠENÍ AS.2.3. OSVĚTLENÍ, OSLUNĚNÍ AS.2.4. PŘÍSTUPY A DOPRAVNÍ ŘEŠENÍ ÚZEMÍ, UŽÍVÁNÍ OSOBAMI S OMEZENOU MOŽNOSTÍ POHYBU AS.3. TEPELNĚ TECHNICKÉ VLASTNOSTI KONSTRUKCÍ AS.4. VLIV STAVBY A JEJÍHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ B 01 B 02 B 03 B 04 B 05 B 06 B 07 B 08 B 09 B 10 B 11 B 12 B 13 B 14 B 15 KOORDINAČNÍ SITUACE PŮDORYS 1.PP PŮDORYS 1.NP PŮDORYS 2.NP PŮDORYS 3.NP VÝKRES STŘECHY ŘEZ A-A ŘEZ B-B POHLEDY POHLEDY POHLED STŘECHA ARCHITEKTONICKÝ DETAIL DETAILY SKLADBY PODLAH TABULKY VÝROBKŮ C) STATICKÁ ČÁST ST.2.1. JEDNODUCHÝ STRUKTUROVANÝ POPIS STÁVAJÍCÍ A NAVRŽENÉ KCE ST.2.2. VÝSLEDKY STAVEBNĚ HISTORICKÉHO PRŮZKUMU NOSNÉ KONSTRUKCE ST.2.3 VÝSLEDKY STAVEBNĚ TECHNICKÉHO OHLEDÁNÍ NOSNÉ KONSTRUKCE ST.2.4 POPIS VSTUPNÍCH PODMÍNEK D) ČÁST TZB TZB.1. ÚČEL A CHARAKTERISTIKA OBJEKTU TZB.2. VYTÁPĚNÍ TZB.3. VNITŘNÍ VODOVOD TZB.4. KANALIZACE TZB.5. PLYNOVOD TZB.6. ELEKTROROZVODY TZB.7. VZDUCHOTECHNIKA C) STATICKÁ ČÁST ST.1.1. SKLADBA STROPU V ÚROVNI 1.NP/2.NP V MÍSTĚ SCHODIŠTĚ ST.1.2. DETAIL NAPOJENÍ SCHODNICE A STROPNÍHO TRÁMU NA VÝMĚNU ST.1.3. DETAIL VĚNCE A JEHO KOTVENÍ VE VODOROVNÉM SMĚRU D) ČÁST TZB TZB.1. SITUACE TZB.2. SCHEMA ROZVOD E) REALIZACE STAVEB (PAM) PAM CELKOVÁ SITUACE STAVBY SE ZAKRESLENÍM ZAŘÍZENÍ STAVENIŠTĚ PAM VJEZDŮ A VÝJEZDŮ ZE STAVENIŠTĚ A VAZBOU NA VNĚJŠÍ DOPRAVNÍ SYSTÉM E) REALIZACE STAVEB (PAM) PAM.1.1. NÁVRH POSTUPU VÝSTAVBY ŘEŠENÉHO POZEMNÍHO OBJEKTU PAM.1.2. NÁVRH ZDVIHACÍCH PROSTŘEDKŮ, NÁVRH VÝROBNÍCH, MONTÁŽNÍCH A SKLADOVACÍCH PLOCH PAM 1.3. NÁVRH TRVALÝCH ZÁBORŮ STAVENIŠTĚ S VJEZDY A VÝJEZDY NA STAVENIŠTĚ PAM.1.4. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ BĚHEM VÝSTAVBY BEZPEČNOST A OCHRANA ZDRAVÍ

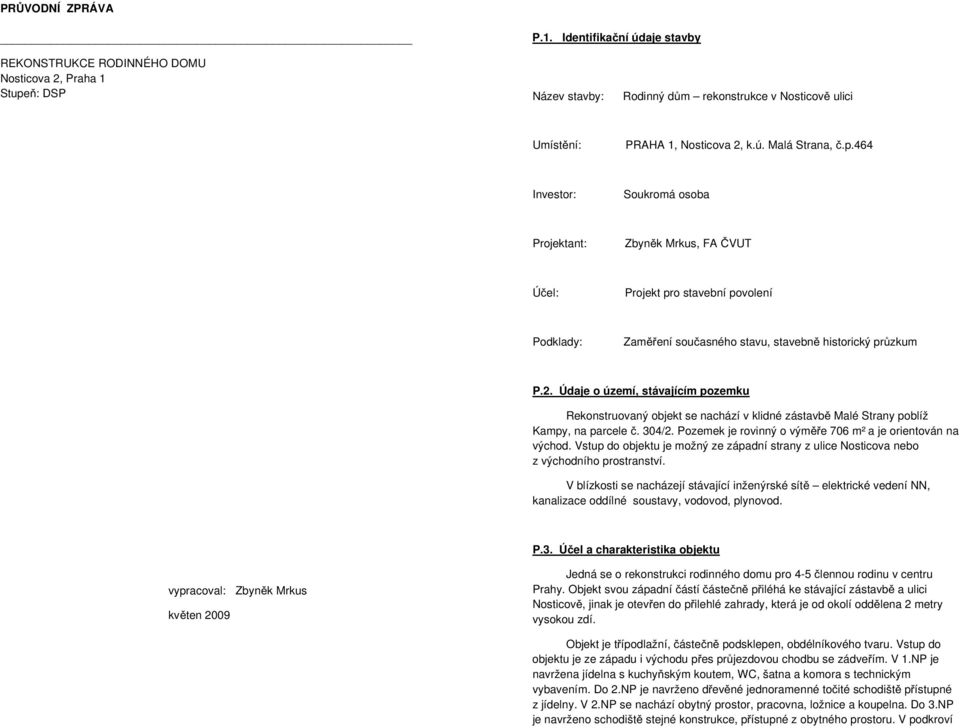

12 PRŮVODNÍ ZPRÁVA P.1. Identifikační údaje stavby REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 Stupeň: DSP Název stavby: Rodinný dům rekonstrukce v Nosticově ulici Umístění: PRAHA 1, Nosticova 2, k.ú. Malá Strana, č.p.464 Investor: Soukromá osoba Projektant: Zbyněk Mrkus, FA ČVUT Účel: Projekt pro stavební povolení Podklady: Zaměření současného stavu, stavebně historický průzkum P.2. Údaje o území, stávajícím pozemku Rekonstruovaný objekt se nachází v klidné zástavbě Malé Strany poblíž Kampy, na parcele č. 304/2. Pozemek je rovinný o výměře 706 m² a je orientován na východ. Vstup do objektu je možný ze západní strany z ulice Nosticova nebo z východního prostranství. V blízkosti se nacházejí stávající inženýrské sítě elektrické vedení NN, kanalizace oddílné soustavy, vodovod, plynovod. P.3. Účel a charakteristika objektu vypracoval: Zbyněk Mrkus květen 2009 Jedná se o rekonstrukci rodinného domu pro 4-5 člennou rodinu v centru Prahy. Objekt svou západní částí částečně přiléhá ke stávající zástavbě a ulici Nosticově, jinak je otevřen do přilehlé zahrady, která je od okolí oddělena 2 metry vysokou zdí. Objekt je třípodlažní, částečně podsklepen, obdélníkového tvaru. Vstup do objektu je ze západu i východu přes průjezdovou chodbu se zádveřím. V 1.NP je navržena jídelna s kuchyňským koutem, WC, šatna a komora s technickým vybavením. Do 2.NP je navrženo dřevěné jednoramenné točité schodiště přístupné z jídelny. V 2.NP se nachází obytný prostor, pracovna, ložnice a koupelna. Do 3.NP je navrženo schodiště stejné konstrukce, přístupné z obytného prostoru. V podkroví

13 3.NP se nachází koupelna a dětský pokoj. Střecha je valbová, krytiny taškové (bobrovka), o sklonu 41. V bezprostřední blízkosti domu jsou navržena dvě nekrytá parkovací stání a prostor pro odpadky. P.4. Kapacita a parametry stavby Plocha pozemku: 706 m ² Půdorysný rozměr: Konstrukční výška: 10,96 x 8,14 m 10,55 m Zastavěná plocha domu: 100 m² Obestavěný prostor: 500 m³ Plochy zpevněné (terasa, chodník, parkoviště): 555 m² Počet obyvatel: 4 5 osob P.5. Konstrukční řešení Původní objekt ze 17. století byl několikrát přestavěn. Poslední závažné úpravy proběhly v roce a po roce Při těchto úpravách došlo k řadě nevhodných zásahů. Návrh úprav plynoucí ze zadání se snaží k objektu přistupovat citlivě, s respektováním původních hodnotných konstrukcí. Jelikož se jedná o rekonstrukci stávajícího objektu v památkové zóně, je nutné dodržovat regulativa stanovená Národním památkovým ústavem v Praze. Konstrukční systém je již dán, ale bylo nezbytné přistoupit k výměně střešní konstrukce nacházející se v desolátním stavu. Ta je nahrazena dřevěným krovem hambalkové soustavy. Krov je zateplen z důvodu využití podkrovní části jako obytné. K vytvoření moderního bydlení pro čtyřčlennou rodinu bylo nutno přistoupit k vybourání konstrukcí pocházejících z úprav z let Dále bylo přistoupeno k odbourání novotvaru schodiště přistaveného z vnější strany objektu. Bylo nahrazeno vnitřním dřevěným schodištěm propojujícím všechna podlaží, jež je umístěno do prostoru původního schodiště. Je pro něj nutné zřídit prostupy jednotlivými patry. Jsou ponechány původní trámové stropy, z kterých jsou v současnosti odstraněny násypy. Navrhuji obnovení násypů s novou skladbou podlah.

14 SOUHRNNÁ TECHNICKÁ ZPRÁVA REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 OBSAH: AS.1. Identifikace, stručná charakteristika a účel objektu AS.1.1. Identifikační údaje stavby AS.1.2. Seznam použitých podkladů pro projekt AS.1.3. Umístění stavby AS.1.4. Účel a charakteristika objektu AS.1.5. Kapacita a parametry stavby AS.2. Architektonické, konstrukční a dopravní řešení AS.2.1. Architektonické řešení AS.2.2. Konstrukční řešení AS.2.3. Osvětlení, oslunění AS.2.4. Přístupy a dopravní řešení území, užívání osobami xxxxxxxxxxxxxxxxxxxxs omezenou možností pohybu AS.3. Tepelně technické vlastnosti konstrukcí AS.4. Vliv stavby a jejího užívání na životní prostředí vypracoval: Zbyněk Mrkus květen 2009

15 AS.1. Identifikace, stručná charakteristika a účel objektu AS.1.1. Identifikační údaje stavby Název stavby: Rodinný dům rekonstrukce v Nosticově ulici Umístění: PRAHA 1, Nosticova 2, k.ú. Malá Strana, č.p.464 Investor: Soukromá osoba Projektant: Zbyněk Mrkus, FA ČVUT Účel: Projekt pro stavební povolení Podklady: Zaměření současného stavu, stavebně historický průzkum AS.1.2. Seznam použitých podkladů pro projekt AS.1.4. Účel a charakteristika objektu Jedná se o rekonstrukci rodinného domu pro 4-5 člennou rodinu v centru Prahy. Objekt svou západní částí částečně přiléhá ke stávající zástavbě a ulici Nosticově, jinak je otevřen do přilehlé zahrady, která je od okolí oddělena 2 metry vysokou zdí. Objekt je třípodlažní, částečně podsklepen, obdélníkového tvaru. Příjezd na pozemek se zamýšlí z východní strany po zpevněné místní komunikaci. Zde jsou navržena dvě nekrytá parkovací stání a prostor pro odpadky. Vstup do objektu je ze západu i východu přes průjezdovou chodbu se zádveřím. V 1.NP je navržena jídelna s kuchyňským koutem, WC, šatna a komora s technickým vybavením. Do 2.NP je navrženo dřevěné jednoramenné točité schodiště přístupné z jídelny. V 2.NP se nachází obytný prostor, pracovna, ložnice a koupelna. Do 3.NP je navrženo schodiště stejné konstrukce, přístupné z obytného prostoru. V podkroví 3.NP se nachází koupelna a dětský pokoj. Střecha je valbová, krytiny taškové (bobrovka), o sklonu Zaměření současného stavu - Stavebně historický průzkum - Příslušné stavební normy ČSN 73xxxx - Plán Prahy na základě mapování stabilního katastru Rekonstrukce historických měst. Praha Prohlídka stavby, fotodokumentace AS.1.5. Kapacita a parametry stavby Plocha pozemku: 706 m ² Půdorysný rozměr: 10,96 x 8,14 m Konstrukční výška: 10,55 m Zastavěná plocha domu: 100 m² Obestavěný prostor: 500 m³ Plochy zpevněné (terasa, chodník, parkoviště): 555 m² AS.1.3. Umístění stavby Počet obyvatel: 4 5 osob Rekonstruovaný objekt se nachází v klidné zástavbě Malé Strany poblíž Kampy, na parcele č. 304/2. Pozemek je rovinný o výměře 706 m², lichoběžníkového tvaru (cca 25,6 x 31,2 m) a je orientován na východ. Vstup do objektu je možný ze západní strany z ulice Nosticova nebo z východního prostranství.. Stavba stojí v západní části pozemku. Nadmořská výška místa je 189,1 m n.m Bpv. Sněhová oblast kategorie I. V blízkosti se nacházejí stávající inženýrské sítě elektrické vedení NN, kanalizace oddílné soustavy, vodovod, plynovod. AS.2. Architektonické, konstrukční a dopravní řešení AS.2.1. Architektonické řešení Objekt stojí na místě tehdejší Lazarovské zahrady, kterou v roce 1600 koupila obec a rozparcelovala do čtyřčástí. Na jedné z nich byl v letech postaven domek, který je zřejmě jádrem dnešního objektu. Roku 1776 koupil parcelu i s domkem Jan Adam Graf a přestavěl ho v barokním stylu. V roce 1911 připadl dům Chotkům. Pro špatný stav měl být v roce 1949 zbourán. Bourání již bylo zahájeno, ale nakonec byl objekt opraven podle projektu Ing. arch. Rudolfa Ječného. (V jiné publikaci je vedoucím prací označen Ing. arch. Hubert Ječný.) Došlo k oproštění budovy o mladší přístavky, o dostavbu průčelí, ale i o celou změnu vnitřní dispozice. Snahou rekonstrukce bylo přizpůsobit objekt historické podobě.

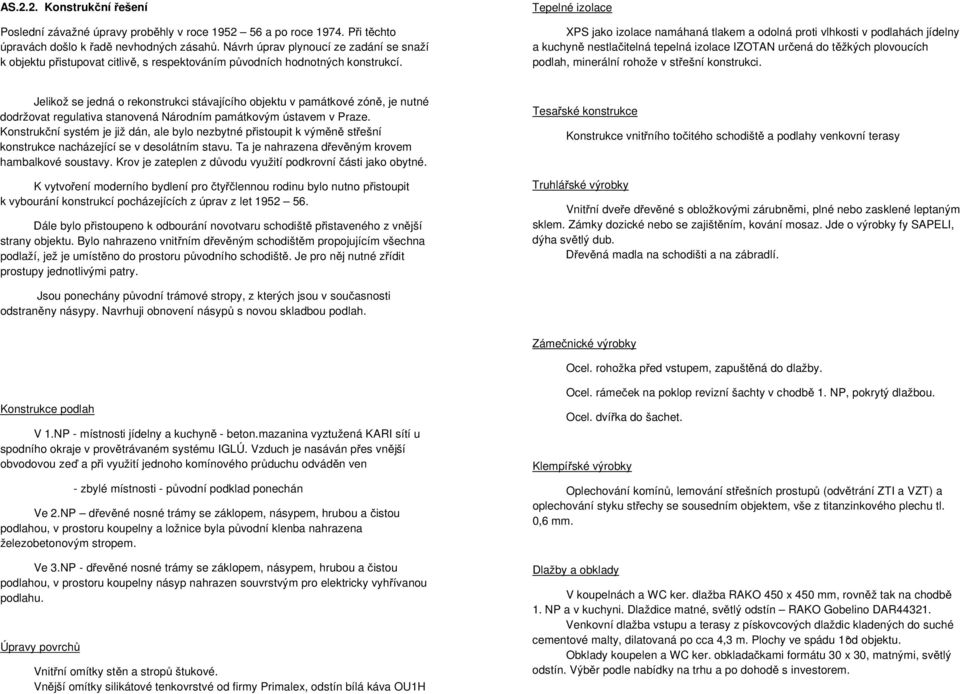

16 AS.2.2. Konstrukční řešení Poslední závažné úpravy proběhly v roce a po roce Při těchto úpravách došlo k řadě nevhodných zásahů. Návrh úprav plynoucí ze zadání se snaží k objektu přistupovat citlivě, s respektováním původních hodnotných konstrukcí. Tepelné izolace XPS jako izolace namáhaná tlakem a odolná proti vlhkosti v podlahách jídelny a kuchyně nestlačitelná tepelná izolace IZOTAN určená do těžkých plovoucích podlah, minerální rohože v střešní konstrukci. Jelikož se jedná o rekonstrukci stávajícího objektu v památkové zóně, je nutné dodržovat regulativa stanovená Národním památkovým ústavem v Praze. Konstrukční systém je již dán, ale bylo nezbytné přistoupit k výměně střešní konstrukce nacházející se v desolátním stavu. Ta je nahrazena dřevěným krovem hambalkové soustavy. Krov je zateplen z důvodu využití podkrovní části jako obytné. K vytvoření moderního bydlení pro čtyřčlennou rodinu bylo nutno přistoupit k vybourání konstrukcí pocházejících z úprav z let Dále bylo přistoupeno k odbourání novotvaru schodiště přistaveného z vnější strany objektu. Bylo nahrazeno vnitřním dřevěným schodištěm propojujícím všechna podlaží, jež je umístěno do prostoru původního schodiště. Je pro něj nutné zřídit prostupy jednotlivými patry. Tesařské konstrukce Konstrukce vnitřního točitého schodiště a podlahy venkovní terasy Truhlářské výrobky Vnitřní dveře dřevěné s obložkovými zárubněmi, plné nebo zasklené leptaným sklem. Zámky dozické nebo se zajištěním, kování mosaz. Jde o výrobky fy SAPELI, dýha světlý dub. Dřevěná madla na schodišti a na zábradlí. Jsou ponechány původní trámové stropy, z kterých jsou v současnosti odstraněny násypy. Navrhuji obnovení násypů s novou skladbou podlah. Zámečnické výrobky Ocel. rohožka před vstupem, zapuštěná do dlažby. Konstrukce podlah V 1.NP - místnosti jídelny a kuchyně - beton.mazanina vyztužená KARI sítí u spodního okraje v provětrávaném systému IGLÚ. Vzduch je nasáván přes vnější obvodovou zeď a při využití jednoho komínového průduchu odváděn ven - zbylé místnosti - původní podklad ponechán Ve 2.NP dřevěné nosné trámy se záklopem, násypem, hrubou a čistou podlahou, v prostoru koupelny a ložnice byla původní klenba nahrazena železobetonovým stropem. Ve 3.NP - dřevěné nosné trámy se záklopem, násypem, hrubou a čistou podlahou, v prostoru koupelny násyp nahrazen souvrstvým pro elektricky vyhřívanou podlahu. Úpravy povrchů Vnitřní omítky stěn a stropů štukové. Vnější omítky silikátové tenkovrstvé od firmy Primalex, odstín bílá káva OU1H Ocel. rámeček na poklop revizní šachty v chodbě 1. NP, pokrytý dlažbou. Ocel. dvířka do šachet. Klempířské výrobky Oplechování komínů, lemování střešních prostupů (odvětrání ZTI a VZT) a oplechování styku střechy se sousedním objektem, vše z titanzinkového plechu tl. 0,6 mm. Dlažby a obklady V koupelnách a WC ker. dlažba RAKO 450 x 450 mm, rovněž tak na chodbě 1. NP a v kuchyni. Dlaždice matné, světlý odstín RAKO Gobelino DAR Venkovní dlažba vstupu a terasy z pískovcových dlaždic kladených do suché cementové malty, dilatovaná po cca 4,3 m. Plochy ve spádu 1 od objektu. Obklady koupelen a WC ker. obkladačkami formátu 30 x 30, matnými, světlý odstín. Výběr podle nabídky na trhu a po dohodě s investorem.

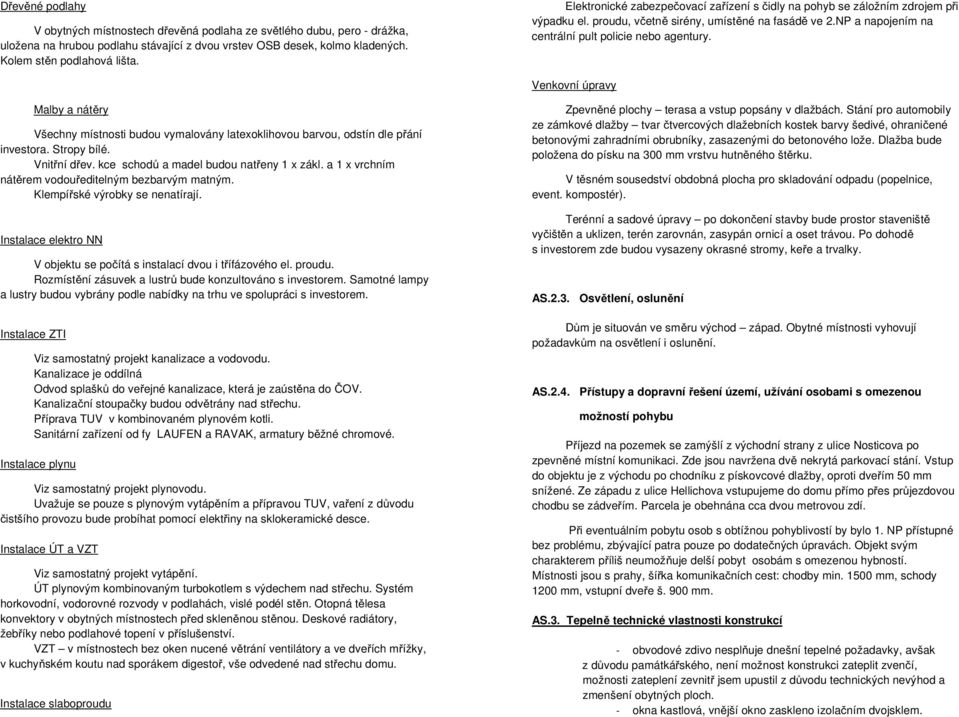

17 Dřevěné podlahy V obytných místnostech dřevěná podlaha ze světlého dubu, pero - drážka, uložena na hrubou podlahu stávající z dvou vrstev OSB desek, kolmo kladených. Kolem stěn podlahová lišta. Elektronické zabezpečovací zařízení s čidly na pohyb se záložním zdrojem při výpadku el. proudu, včetně sirény, umístěné na fasádě ve 2.NP a napojením na centrální pult policie nebo agentury. Venkovní úpravy Malby a nátěry Všechny místnosti budou vymalovány latexoklihovou barvou, odstín dle přání investora. Stropy bílé. Vnitřní dřev. kce schodů a madel budou natřeny 1 x zákl. a 1 x vrchním nátěrem vodouředitelným bezbarvým matným. Klempířské výrobky se nenatírají. Instalace elektro NN V objektu se počítá s instalací dvou i třífázového el. proudu. Rozmístění zásuvek a lustrů bude konzultováno s investorem. Samotné lampy a lustry budou vybrány podle nabídky na trhu ve spolupráci s investorem. Instalace ZTI Viz samostatný projekt kanalizace a vodovodu. Kanalizace je oddílná Odvod splašků do veřejné kanalizace, která je zaústěna do ČOV. Kanalizační stoupačky budou odvětrány nad střechu. Příprava TUV v kombinovaném plynovém kotli. Sanitární zařízení od fy LAUFEN a RAVAK, armatury běžné chromové. Instalace plynu Viz samostatný projekt plynovodu. Uvažuje se pouze s plynovým vytápěním a přípravou TUV, vaření z důvodu čistšího provozu bude probíhat pomocí elektřiny na sklokeramické desce. Instalace ÚT a VZT Viz samostatný projekt vytápění. ÚT plynovým kombinovaným turbokotlem s výdechem nad střechu. Systém horkovodní, vodorovné rozvody v podlahách, vislé podél stěn. Otopná tělesa konvektory v obytných místnostech před skleněnou stěnou. Deskové radiátory, žebříky nebo podlahové topení v příslušenství. VZT v místnostech bez oken nucené větrání ventilátory a ve dveřích mřížky, v kuchyňském koutu nad sporákem digestoř, vše odvedené nad střechu domu. Instalace slaboproudu Zpevněné plochy terasa a vstup popsány v dlažbách. Stání pro automobily ze zámkové dlažby tvar čtvercových dlažebních kostek barvy šedivé, ohraničené betonovými zahradními obrubníky, zasazenými do betonového lože. Dlažba bude položena do písku na 300 mm vrstvu hutněného štěrku. V těsném sousedství obdobná plocha pro skladování odpadu (popelnice, event. kompostér). Terénní a sadové úpravy po dokončení stavby bude prostor staveniště vyčištěn a uklizen, terén zarovnán, zasypán ornicí a oset trávou. Po dohodě s investorem zde budou vysazeny okrasné stromy, keře a trvalky. AS.2.3. Osvětlení, oslunění Dům je situován ve směru východ západ. Obytné místnosti vyhovují požadavkům na osvětlení i oslunění. AS.2.4. Přístupy a dopravní řešení území, užívání osobami s omezenou možností pohybu Příjezd na pozemek se zamýšlí z východní strany z ulice Nosticova po zpevněné místní komunikaci. Zde jsou navržena dvě nekrytá parkovací stání. Vstup do objektu je z východu po chodníku z pískovcové dlažby, oproti dveřím 50 mm snížené. Ze západu z ulice Hellichova vstupujeme do domu přímo přes průjezdovou chodbu se zádveřím. Parcela je obehnána cca dvou metrovou zdí. Při eventuálním pobytu osob s obtížnou pohyblivostí by bylo 1. NP přístupné bez problému, zbývající patra pouze po dodatečných úpravách. Objekt svým charakterem příliš neumožňuje delší pobyt osobám s omezenou hybností. Místnosti jsou s prahy, šířka komunikačních cest: chodby min mm, schody 1200 mm, vstupní dveře š. 900 mm. AS.3. Tepelně technické vlastnosti konstrukcí obvodové zdivo nesplňuje dnešní tepelné požadavky, avšak z důvodu památkářského, není možnost konstrukci zateplit zvenčí, možnosti zateplení zevnitř jsem upustil z důvodu technických nevýhod a zmenšení obytných ploch. okna kastlová, vnější okno zaskleno izolačním dvojsklem.

18 Střecha zateplena měkkou minerální vatou tl. 140 mm mezi krokvemi a 60 mm pod krokvemi. AS.4. Vliv stavby a jejího užívání na životní prostředí Vzhledem k charakteru stavby nenastane žádný negativní vliv na životní prostředí v místě. Vytápění a ohřev TUV je ekologicky šetrný pomocí plynového kondenzačního kotle s přípravou teplé vody typu CerapurArcu. Prázdné nádoby od barev budou likvidovány v zařízení k tomu určeném. Pro ukládání domovního odpadu jsou uvažovány nádoby na odpadky na zpevněné ploše v sousedství stání pro automobily. Bioodpad bude ukládán na kompost na pozemku. Pro tříděný odpad jsou určeny společné kontejnery na veřejných místech.

19 TECHNICKÁ ZPRÁVA ČÁST STATICKÁ REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 OBSAH: ST.1. Výkresy ST.1.1. Skladba stropu v úrovni 1.np/2.np v místě schodiště 1:10 ST.1.2. Detail napojení schodnice a stropního trámu na výměnu 1:10 ST.1.3. Detail věnce a jeho kotvení ve vodorovném směru 1:10 ST.2. Technická zpráva statické části konstrukce celku) nosné ST.2.1. Jednoduchý strukturovaný popis stávající a navržené (bude popsána konstrukce a působení konstrukce jako ST.2.2. Výsledky stavebně historického průzkumu podmiňující návrh konstrukce nosné ST.2.3 ST.2.4 Výsledky stavebně technického ohledání podmiňující návrh konstrukce Popis vstupních podmínek 1. základové poměry 2. stávající zdivo 3. sněhová a větrová oblast 4. užitná zatížení 5. literatura ST.3. Statický výpočet ST.3.1. Návrh a posouzení schodišťového průvlaku ST.3.2. Posouzení pilířku u komína, včetně založení ST.3.3. Posouzení meziokenního pilíře ST.3.4. Běžná vazba hambalkový krov návrh a posouzení šikmé části (krokev) vypracoval: Zbyněk Mrkus květen 2009 ST.3.5. Dtto počátek valby (tj. se zatížením nárožní krokve) ST.3.6. Návrh a posouzení části pozedního věnce odborný konzultant: Ing. Martin Pospíšil, Ph.D.

20 ST.2. Technická zpráva statické části ST.2.1. Jednoduchý strukturovaný popis stávající a navržené konstrukce Stávající konstrukcí trámový strop s rákosovou omítkou, se zapuštěným záklopem a násypem je zamýšleno zřídit otvor pro dřevěné točité schodiště. je nutné zřídit výměnu, která bude vynášet stropní trámy ze zachované části stropu a konstrukci dřevěného schodiště (schodnice s dřevěnými stupni) výměna je navržena z HEB profilu viz výpočet, uložena jako prostý nosník pro uložení je nutné vyzdít cihelný pilířek na jedné straně, na druhé bude uložena do kapsy ve stávajícím meziokenním pilíři. Uložení je v dostatečné výšce, 690mm od horního líce ostění, vzniklé přitížení bude bez problému převedeno do základu. Návrh krovu - nově zřizovaný krov je z důvodu využití podkroví navržen jako hambalkový. Tento krov vyvozuje velká tlaková namáhání v místě uložení na pozednici a následně na pozední věnec, který je díky tomuto namáhání nutno zabezpečit přikotvením. To je provedeno v dutině sádrokartonové příčky, tahové síly jsou zachyceny do stropního trámu. ST.2.2. Výsledky stavebně historického průzkumu podmiňující návrh nosné konstrukce Objekt je vyzděn z plných pálených cihel na maltu obyčejnou. ST.2.3 Výsledky stavebně technického ohledání podmiňující návrh nosné konstrukce soudržnost nezjištěna hladina spodní vody je pod úrovní založení 2. stávající zdivo: cihelné cihla obyčejná 140x290x65 mm zděné na vápennou maltu 3. sněhová a větrová oblast: sněhová oblast: Praha dle ENV sněhová oblast 1 sk = 0, 75 kn/m 2 větrová oblast: městská oblast kategorie IV 4. užitná zatížení: kategorie A; obytný prostor; 2 kn/m 2 5. literatura KOHOUT, J., TOBEK, A.: Zednictví: tradice z pohledu dneška. Praha : Grada, ISBN NESTLE, H. (a kol.): Moderní stavitelství pro školu i praxi. Praha : Europa-Sobotáles, ISBN KOHOUT, J., TOBEK, A.: Tesařství : tradice z pohledu dneška. Praha : Grada, ISBN HOŘEJŠÍ, J., ŠÁFKA, J. (aj.): Statické tabulky. : celost vysokošk. příručka pro stavební fakulty. Praha : SNTL ; Bratislava : Alfa, LORENZ, K., HOLICKÝ, M. (aj.): Nosné konstrukce I : betonové konstrukce Praha : ČVUT, ISBN LORENZ, K.: Nosné konstrukce II : kovové a dřevěné konstrukce. Praha : ČVUT, ISBN Dne byla provedena prohlídka objektu. V místě zamýšleného uložení stropní výměny je zdivo cihelné, zděné z cihly obyčejné na vápennou omítku. ST.2.4 Popis vstupních podmínek 1. základové poměry: třída základové půdy 9-štěrkové zeminy soudržné úhel vnitřního tření 32 38

21 TECHNICKÁ ZPRÁVA ČÁST TZB REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 OBSAH: TZB.1. Účel a charakteristika objektu TZB.1.1. Popis objektu TZB.1.2. Popis stavební parcely TZB.2. Vytápění TZB.2.1. Popis TZB.2.2. Výpočet - DIMENZOVÁNÍ TZB.3. Vnitřní vodovod TZB.3.1. Popis TZB.3.2. Výpočet - DIMENZOVÁNÍ TZB.4. Kanalizace TZB.4.1. Popis TZB.4.2. Výpočet - DIMENZOVÁNÍ TZB.5. Plynovod TZB.5.1. Popis TZB.5.2. Výpočet - DIMENZOVÁNÍ TZB.6. Elektrorozvody vypracoval: Zbyněk Mrkus květen 2009 TZB.7. Vzduchotechnika odborný konzultant: Ing. Zuzana Vyoralová

22 TZB.1. Účel a charakteristika objektu TZB.1.1. Popis objektu Jedná se o rekonstrukci rodinného domu pro 4-5 člennou rodinu v centru Prahy, nedaleko Kampy. Objekt svou západní částí částečně přiléhá ke stávající zástavbě a ulici Nosticově, jinak je otevřen do přilehlé zahrady, která je od okolí oddělena zdí 2 metry vysokou. Parcela o výměře 706 m² je rovinná, v klidné části Malé Strany, s výhledem na Kampu. Přístup je ze západní strany z ulice Nosticova, tak i z východní. Objekt je třípodlažní, částečně podsklepen, obdélníkového tvaru. Střecha je valbová, krytiny taškové (bobrovka), o sklonu 40. Vstup do objektu je ze západu (východu) přes přístupovou chodbu se zádveřím. V 1.NP je navržena jídelna s kuchyňským koutem, WC, šatna a komora s technickým vybavením. Do 2.NP je navrženo dřevěné jednoramenné točité schodiště přístupné z jídelny. V 2.NP se nachází obytný prostor, pracovna, ložnice a koupelna. Do 3.NP je navrženo schodiště stejné konstrukce, přístupné z obytného prostoru. V podkroví 3.NP se nachází koupelna a dětský pokoj. V bezprostřední blízkosti domu jsou navržena dvě nekrytá parkovací stání a prostor pro odpadky. TZB.1.2. Popis stavební parcely Pozemek o rozloze 706 m² je rovinný. Parcela je lichoběžníkového tvaru (cca 25,6 x 31,2 m). Stavba stojí v západní části pozemku. Nadmořská výška místa je 189,1 m n.m. Sněhová oblast kategorie I. TZB.2. Vytápění TZB.2.1. Popis Vytápění zvoleno teplovodním systémem s plynovým kotlem od firmy JUNKERS. Jedná se o závěsný kondenzační kotel s přípravou teplé vody typu CerapurArcu, o výkonu v rozmezí 8 28 kw, se zásobníkem TV na 42l (odpovídá 90l nepřímo ohřívaném zásobníku) a expanzní nádobou o objemu 10l. Expanzní nádoba je schopna zabezpečit soustavu proti tlakovým výkyvům. Spaliny jsou odváděny do stávajícího komínu. Teplotní spád uvažujeme 70/50, v případě podlahového vytápění 50/40. Otopná tělesa (OT) jsou navržena desková RADIK VK, firma Korado, žebříky KORALUX LINEAR MIRACLE, firma Korado. V koupelnách podlahové vytápění. Desková OT a žebříky jsou vybaveny termoregulačními ventily (TRV). Odvzdušnění se provádí přes odvzdušňovací ventily OT ve 3.NP. Vodorovné rozvody jsou vedeny podél stěn u podlahy, v případě podlahového topení v podlaze. Svislé rozvody vedeny podél stěn. Trubky jsou navrženy 5ti vrstvé systému Roth X-Pert S5. TZB.2.2. Výpočet - DIMENZOVÁNÍ TZB.3. Vnitřní vodovod TZB.3.1. Popis Vnitřní vodovod je napojen na veřejný vodovodní řad pomocí návratky (zemní soustavy). Vodoměrná soustava je umístěna v místnosti č. 1.5 (šatna). Teplá voda je připravována v závěsném plynovém kotli typu CerapurArcu s vestavěným zásobníkem teplé vody. Rozvod trubních rozvodů po objektu je navržen: Ležaté rozvody: jsou vedeny převážně v zasekané drážce zdi, případně v předem přichystané spáře stropu (přechod chodby ) Stoupací rozvod: - je veden v šachtě (studená voda, teplá voda) Připojovací potrubí: - je převážně zasekané v drážce, v kuchyni vedeno za linkou Potrubí je navrženo z plastu a izolováno návlekovými hadicemi. U dlouhých rozvodů je nutné dbát na kompenzaci délkové roztažnosti potrubí to je zajištěno členitostí trasy vedení (u dlouhých tras se mohou případně vkládat kompenzátory). Zabezpečení proti požáru je obvykle řešeno navržením samostatného požárního vodovodu v tomto případě není nutné řešit. TZB.3.2. Výpočet - DIMENZOVÁNÍ

23 TZB.5. Plynovod TZB.4. Kanalizace TZB.4.1. Popis Objekt je odvodněn do oddílné stokové kanalizační sítě. Splašková voda je odváděna přes betonovou výstupní šachtu o průměru 600 mm, dešťová voda je odváděna do kanálu dešťového svodu kanalizační sítě. Střecha je valbová, z pálené krytiny (bobrovka). Dešťová voda je odváděna žlaby. Jeden žlab odvádí vodu z 1 4 plochy střechy, přibližně z 35,5 m2 náčrtek viz příloha s výpočtem. Odpadní splaškové potrubí: je vedeno v šachtě, hlavní větev prům. 125m, materiál PVC Odpadní dešťové potrubí: vnější, vedeno podél fasády, materiál PVC Svody: vedeny pod podlahou 1. NP, ve 3 místech nutný prostup základem, sklon 2%, materiál PVC TZB.5.1. Popis Přípojka plynovodu je vedena od uličního řadu STL po HUP v IPE trubkách průměru DN 15, od HUP, kde dojde k redukci na NTL, pak v trubkách ocelových o průměru DN 32 (předepsáno plynárnou). U vnitřního plynovodu se jedná o trubky zn. Pralen (ocel + asfalt izolace). Ležatý rozvod je veden volně pod stropem, větraným prostorem prádelny a skládku. Prostupy jsou vedeny v chráničce s pružně plastickým tmelem. Připojovací potrubí je vedeno v drážce ve zdi a je zazděné. Spotřebiče: Závěsný plynový kotel CerapurArcu s vestavěným zásobníkem TV - spotřeba zemního plynu 1,34 m 3 /hod - kubatura prostoru je 2,61 m 3, nutná 24 m 3, navržen přivětrávací otvor TZB.5.2. Výpočet DIMENZOVÁNÍ Kanalizační přípojka: vedena v hloubce 1,2 m pod povrchem, od výstupní šachty po kanalizační řad, sklon 2%, materiál PVC U splaškové kanalizace je čištění zajištěno čistícími tvarovkami na svislém odpadním splaškovém potrubí a v revizní šachtě na svodu. Revizní šachta 600x1000 mm je umístěna v 1. NP, v místnosti 1.5. Dešťové svody jsou chráněny před zanesením pomocí lapače střešních splavenin. TZB.4.2. Výpočet - DIMENZOVÁNÍ

24 TZB.6. Elektrorozvody Elektrické silové rozvody jsou navrženy pro 230/400 V, 50 Hz. Přípojka i přípojková skříň je stávající. Skříň je zasekána v obvodové zdi přiléhající k ulici. Obsahuje hlavní jistič a elektroměr. Hlavní domovní el. rozvaděč je umístěn v chodbě, vedle dveří. Od něho je dále v objektu vedeno stoupací potrubí. V patrech jsou pak jednotlivé rozvody vedeny z patrové rozvodnice. Rozvody jsou vedeny kabely pod omítkou na nehořlavém podkladu, případně v drážce v příčce nebo zalištované. TZB.7. Vzduchotechnika Nucené odvětrání ventilátory nad střechu z kuchyně (digestoř), koupelna v podkroví. WC v 1.NP je odvětráno nuceně,odvodem přes místnost šatny. Šatna, a koupelna v 1.NP je větrána přirozeně, s využitím oken. Zbylé místnosti jsou taktéž větrány přirozeně přes otvíravá okna.

25 TECHNICKÁ ZPRÁVA REALIZACE STAVEB (PAM) REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 OBSAH: PAM.1. Textová část PAM.1.1. Návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební objekty stavby se zdůvodněním PAM.1.2. Návrh zdvihacích prostředků, návrh výrobních, montážních a skladovacích ploch pro technologické etapy zemní konstrukce, hrubá spodní a vrchní stavba PAM 1.3. Návrh trvalých záborů staveniště s vjezdy a výjezdy na staveniště a vazbou na vnější dopravní systém. PAM.1.4. Ochrana životního prostředí během výstavby a bezpečnost a ochrana zdraví na staveništi, včetně úprav staveniště z hlediska bezpečnosti a ochrany zdraví třetích osob PAM.2. Výkresová část PAM.2.1. Celková situace stavby se zakreslením zařízení staveniště: PAM Hranice staveniště trvalý zábor PAM Vjezdů a výjezdů ze staveniště a vazbou na vnější dopravní systém PAM Zdvihacích prostředků s jejich dosahy, základnou a případně jeřábovou dráhou. Popis vstupních podmínek PAM Výrobních, montážních, skladovacích ploch a ploch pro sociální zařízení a kancelář vypracoval: Zbyněk Mrkus květen 2009 odborný konzultant: Ing. Milada Votrubová, CSc.

26 PAM.1. Textová část PAM.1.1. Návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební objekty stavby se zdůvodněním. Jedná se o rekonstrukci rodinného domu v ulici Nosticova, čp. 2, Praha 1. Objekt je zamýšleno zrekonstruovat, a tak vytvořit moderní bydlení pro čtyřčlennou rodinu. Postup výstavby je rozdělen na bourací a stavební práce. Bourací práce: - místnost 1.01 vybourat stávající jádro - místnost 2.01 vybourat stávající jádro - bourání stávajícího krovu - vybourání prostupů pro nově zřizované schodiště - odbourání přístavby starého schodiště Suť je vyvážena do předem připraveného kontejneru, který je umístěn na zpevněné ploše staveniště. Stavební práce: - týkají se především interiéru, kde je nutné zřídit nová jádra, podlahy a konstrukci nového krovu, nejedná se o činnosti TE zemní konstrukce, hrubá spodní a vrchní stavba. PAM.1.2. Návrh zdvihacích prostředků, návrh výrobních, montážních a skladovacích ploch pro technologické etapy zemní konstrukce, hrubá spodní a vrchní stavba Zdvihací prostředek bude zapotřebí pouze k vyzvednutí částí nově stavěného krovu - zde bude použito jednorázově autojeřábu AD 20. max.nosnost / vyložení: 20t /2,8m nosnost / max.vyložení: 0,3t /20,1m max. zdvih jeřábového háku: 22m délka vysunutého výložníku: 21,3 m max. přepravní rychlost 70 km/h pohotovostní hmotnost 23,6 t rozměry při vysunutých podpěrách (d,š,v,) 9,5x5x3,36m přepravní rozměry (d,š,v) 9,5x2,5x3,36 m nacházejícího se na západní straně, vedoucího přímo do objektu. PAM.1.4. Ochrana životního prostředí během výstavby a bezpečnost a ochrana zdraví na staveništi, včetně úprav staveniště z hlediska bezpečnosti a ochrany zdraví třetích osob hluk eliminace hluku použitím kvalitních strojů a zařízení staveniště. Rozvržení pracovní činnosti vzhledem k hlučnosti a denním hodinám: od 22,00 hod do 6,00 hod max. hlučnost 35 db od 21,00 hod do 22,00 hod max. hlučnost 45 db od 6,00 hod do 21,00 hod max. hlučnost 55 db ochrana zeleně vzrostlý strom ochránit před mechanickým poškozením obednit -ochrana před kontaminací půdy Pravidla pro ochranu a bezpečnost při práci určuje zákona č. 309/2005 Sb. nařízení vlády č. 362/2005 Sb. a 591/2006 Sb. Práce ve výškách Ochrana proti pádu od 1,5m: Práce ve výškách střecha, otevřená podlaží: Přerušení práce při: - bouři, dešti, sněžení, námraze - větru o rychlosti nad 8 m/s - nižší dohlednosti než 30 m - teplotě nižší než -10 C pád břemena nebezpečí pádu břemene z háku jeřábu nutné zabezpečit, aby v místech manipulace s břemenem neprobíhaly žádné práce. Kotvení břemene na hák provádí jen proškolení pracovníci. ochrana pracovníků v kolizních koridorech ponechání průchozího pruhu v šířce 600 mm pomůcky - helma, pracovní rukavice, pracovní oděv, ochrana očí před dřevěnými pilinami, kovovými pilinami, šponami,speciální oděv při sváření. PAM.2. Výkresová část viz grafická příloha Jako výrobní a montážní plochy k objemnějším pracem je využito stávající zpevněné plochy parkoviště, zbylé činnosti jsou prováděny uvnitř objektu. Pro skladovací plochy jsou použity prostory v objektu. PAM 1.3. Návrh trvalých záborů staveniště s vjezdy a výjezdy na staveniště a vazbou na vnější dopravní systém. Návrh trvalých záborů staveniště vzhledem k rozsahu činností nedochází k trvalým záborům staveniště Vjezd a výjezd na staveniště je z veřejné komunikace - ulice Nosticova, z východní strany pozemku. Je také možno využít vstupu z ulice Hellichova,

27 KOORDINAČNÍ SITUACE 1:200 LEGENDA vodovodní řad kanalizace - oddílná zemní plyn - středotlak elektro kanalizační přípojka KP vodovodní přípojka VP PARCELA č. 304/2 + 0,100 KP VŠ Ø 600 UT = - 0,100 ±0, VŠ Ø ,850 HUP PS(E) VS přípojka plynu - středotlak PP přípojka elektro PE hranice pozemku hlavní uzávěr plynu 400x600 mm stávající přípojková skříň s elektroměrem a hlavním jističem 300x400 mm vodoměrná soustava VS PS(E) HUP PP 4950 VP CHOTKŮV PALÁC NOSTICOVA HELLICHOVA ,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: Kraj: Praha 1 Středočeský KOORDINAČNÍ SITUACE prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. Ing. Milada Votrubová, CSc. Zbyněk Mrkus FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 2 x A4 datum 05/2009 stupeň DSP měřítko : číslo výkr.: 1:200 B 01

28 PŮDORYS 1.PP - SKLEP + 0, _ 3, A LEGENDA MATERIÁLŮ PŮVODNÍ ZDIVO +0,000 = 1. NP = 189,1mnm Bpv LEGENDA MÍSTNOSTÍ OZN. ÚČEL MÍSTNOSTI PLOCHA m² POZNÁMKA PODLAHA STĚNY POVRCHY STROP 0.01 SKLEP 27,00 keramická dlažba omítka omítka vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: Kraj: Praha 1 Středočeský PŮDORYS 1.PP - SKLEP prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 2 x A4 datum 05/2009 stupeň DSP měřítko : číslo výkr.: 1:50 B 02

29 PŮDORYS 1.NP B Z2 A (750) 2170 (0) 1420 (750) TERASA - 0, (980) (980) (980) ±0, EL-600x900x300(600) Z ±0, EL-600x900x300(1100) (1100) 12 HUP- 600x600x300(150) CHOTKŮV PALÁC TERASA + 0,850 A LEGENDA MATERIÁLŮ PŮVODNÍ ZDIVO CIHLA PLNÁ PÁLENÁ 65/140/290mm; P5 POROTHERM P+D 497/115/238mm; P8 PÍSKOVEC KUCHYŇ BOURANÉ KONSTRUKCE ( ) B LEGENDA MÍSTNOSTÍ POVRCHY OZN. ÚČEL MÍSTNOSTI PLOCHA m² POZNÁMKA PODLAHA STĚNY STROP JÍDELNA CHODBA SKLEP 1.04 KOMORA WC ŠATNA ZÁDVEŘÍ KUCHYŇ 27,17 12,57 27,00 1,00 1,40 5,38 2,95 10, vrstvá dřevěná podlaha keramická dlažba keramická dlažba keramická dlažba keramická dlažba keramická dlažba keramická dlažba omítka omítka omítka omítka omítka omítka omítka omítka omítka omítka omítka omítka omítka omítka keramická dlažba omítka omítka keramický obklad do výšky 1,1 m keramický obklad od 0,8 do 1,4 m stavba: m +0,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: prof. Ing. arch. Akad. arch. Váslav Girsa FAKULTA ARCHITEKTURY doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 4 x A4 datum 05/2009 stupeň DSP obsah: měřítko : číslo výkr.: PŮDORYS 1.NP B 03

30 9 9 8 B PŮDORYS 2.NP (860) (860) (860) (860) A (750) 1420 (750) 1420 (750) D2 P , EL-300x500x110(1100) L D D3 P (1700) (830) (830) (830) CHOTKŮV PALÁC A LEGENDA MATERIÁLŮ PŮVODNÍ ZDIVO CIHLA PLNÁ PÁLENÁ 65/140/290mm; P5 POROTHERM P+D 497/140/238mm; P PREJZY PREJZY m B +0,000 = 1. NP = 189,1mnm Bpv LEGENDA MÍSTNOSTÍ POVRCHY OZN. ÚČEL MÍSTNOSTI PLOCHA m² POZNÁMKA PODLAHA STĚNY STROP OBÝVACÍ POKOJ KOUPELNA LOŽNICE 2.04 PRACOVNA 27,17 12,57 27,00 1, vrstvá dřevěná podlaha keramická dlažba 3 - vrstvá dřevěná podlaha 3 - vrstvá dřevěná podlaha omítka omítka omítka omítka omítka omítka omítka omítka keramický obklad do výšky 1,7 m vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: PŮDORYS 2.NP prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 : ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 4 x A4 datum 05/2009 stupeň DSP měřítko číslo výkr.: B 04

31 PŮDORYS 3.NP - PODKROVÍ A (500) B B ,330 EL-300x500x110(1100) D3 P 1350(750) , (1700) P D CHOTKŮV PALÁC A m LEGENDA MATERIÁLŮ +0,000 = 1. NP = 189,1mnm Bpv PŮVODNÍ ZDIVO POROTHERM P+D 497/115/238mm; P8 SDK PŘÍČKA LEGENDA MÍSTNOSTÍ POVRCHY OZN. ÚČEL MÍSTNOSTI PLOCHA m² POZNÁMKA PODLAHA STĚNY STROP CHODBA DĚTSKÝ POKOJ KOUPELNA 3,26 47,52 10, vrstvá dřevěná podlaha 3 - vrstvá dřevěná podlaha keramická dlažba omítka omítka omítka omítka omítka omítka keramický obklad do výšky 1,7 m vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: PŮDORYS 3.NP prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 : ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 4 x A4 datum 05/2009 stupeň DSP měřítko číslo výkr.: B 05

32 VÝKRES KROVU , m +0,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: VÝKRES KROVU prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 4 x A4 datum 05/2009 stupeň DSP měřítko : číslo výkr.: B 06

33 ŘEZ A-A +11, , ,552 +9, P ,330 +7,330 K5 +9,263-0,171 +4,023 +0,850 P5-0, P4 P3 +3,230 +0, D1 T2 ±0,000 P1 +6,330 +3,230 D T1 T1 +3,980 +3,230 ±0,000 +3,820-0, m +0,000 = 1. NP = 189,1mnm Bpv -3,310 vedoucí ústavu: vedoucí projektu: konzultant: prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 vypracoval: Zbyněk Mrkus ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ STÁVAJÍCÍ ZDIVO CIHLA PLNÁ PÁLENÁ 65/140/290mm ZEMINA SYPANÁ PÍSKOVEC STÁVAJÍCÍ ZÁKLAD ROSTLÁ ZEMINA PROSTÝ BETON ŽELEZOBETON C20/25 správní úřad: Kraj: Praha 1 Středočeský stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: ŘEZ A-A formát datum stupeň měřítko : 4 x A4 05/2009 DSP číslo výkr.: B 07

34 ŘEZ B-B +11, ,000 D5 +10, ,130 D4 +7,330 D ,096 +9,137 K5 +7,330 +6,730 P ,330 +4, D P4 P1 +3,230 ±0,000 P2 25 K3 +3,820-0, m +0,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 vypracoval: Zbyněk Mrkus ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ STÁVAJÍCÍ ZDIVO CIHLA PLNÁ PÁLENÁ 65/140/290mm ZEMINA SYPANÁ PÍSKOVEC STÁVAJÍCÍ ZÁKLAD ROSTLÁ ZEMINA PROSTÝ BETON ŽELEZOBETON C20/25 správní úřad: Kraj: Praha 1 Středočeský stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: ŘEZ B-B formát datum stupeň měřítko : 4 x A4 05/2009 DSP číslo výkr.: B 08

35 POHLED Z JIHU POHLED ZE ZÁPADU +10, , , ,552 K1 +9,871 +9,871 +9,353 K3 +8,654 +9,353 K3 K1 +8,694 K1 +9,263 +7,309 +7,316 +7,628 K5 K5 K6 +5,836 K6 +4,023 +3,820 +3,230 +0,850 +0,850-0,050-0,050-0,089 +0,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: POHLEDY prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 2 x A4 datum 05/2009 stupeň DSP měřítko : číslo výkr.: 1:100 B 09

36 POHLED ZE SEVERU POHLED ZE ZÁPADU +11, , , ,552 +9,871 +9,917 +9,957 +8,654 +9,263 K3 +9,137 +9,263 +9,133 +8,829 +7,309 +7,766 +7,309 +7,330 +7,594 K5 K6 +5,550 K5 K6 +5,810 +3,844 +3,213 K3 +3,820 +3,634 +3,820 +4,084 +2,329 +2,586 +0,600-0,007-0,047-0,020 +0,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: POHLEDY prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 2 x A4 datum 05/2009 stupeň DSP měřítko : číslo výkr.: 1:100 B 10

37 B POHLED SHORA (500) ,330 EL-300x500x110(1100) D3 P , (1700) P D CHOTKŮV PALÁC 1350(750) ,000 = 1. NP = 189,1mnm Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: POHLEDY prof. Ing. arch. Akad. arch. Váslav Girsa doc. Ing. arch. Ladislav Tichý, CSc. doc. Ing. arch. Ladislav Tichý, CSc. Zbyněk Mrkus Kraj: Praha 1 Středočeský FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 : ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 1 x A4 datum 05/2009 stupeň DSP měřítko číslo výkr.: 1: 100 B 11

38 ARCHITEKTONICKÝ DETAIL - ULOŽENÍ DŘEVĚNÉHO SCHODIŠTĚ PŮDORYS SCHODIŠTĚ M 1:50 D3 ULOŽENÍ SCHODNICE-STROPNÍ VÝMĚNA M1:10 +3,150 SCHODNICE ±0, čistá podlaha - hrubá podlaha - polštář 100 / 50 v násypu (80 mm) - lať - překrytí spáry 50 / 10 - záklop - podbití + rákos. omítka PŘIPEVNĚNÍ STROPNÍHO TRÁMU DILATAČNÍ PODLOŽKA HEB 280 DILATAČNÍ PODLOŽKA PŘIVAŘENÁ PÁSOVINA S ČEPY PÁSOVINA S ČEPY 20mm D1 ULOŽENÍ SCHODNICE-PODLAHA M 1:10 VIZUALIZACE SCHODIŠTĚ OCELOVÉ ČEPY MASIV 30mm OSB-15mm V 5,0x25 xpe 150mm BZ 200x150 OCELOVÉ KOTVY 50x5 OCELOVÉ ČEPY vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: správní úřad: stavba: REKONSTRUKCE RODINNÉHO DOMU Nosticova 2, Praha 1 obsah: Zbyněk Mrkus Kraj: Praha 1 Středočeský ARCHITEKTONICKÝ DETAIL prof. Ing. arch. Akad. arch. Váslav G irsa doc. Ing. arch. Ladislav Tichý, CSc. doc.ing. Zdeněk Kutnar, CSc. FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát 2 x A4 datum 05/2009 stupeň DSP měřítko : číslo výkr.: B 12

39 D2- SKLADBA PODLAHY-PŘÍZEMÍ M 1:10 - čistá podlaha - masiv, dub tl. 30 mm - hrubá podlaha - 2x OSB deska 30 mm - TI xps tl. 150 mm - separační folie - železobetonová deska tl. 50mm - system IGLÚ 16 tl.185 mm - prostý beton 40 mm - zemina D4 - DETAIL OKAPU M 1:10 41 okapová fošna dilatační podložka přikotvení věnce do nosného trámu, pásovina 40/10 okapnička - krytina -bobrovka dvojitá na husté laťování 30 x 50 - kontralatě 60 / 40 (větraná mezera 40 mm) - pojistná hydroizolace - bednění tl. 20 mm - vzduchová mezera tl. 20 mm - tepelná izolace tl. 140 mm - pozednice 160 x tepelná izolace - parotěsná folie - sádrokarton podložka tl. 20 mm

40 D5 - PROSTUP VZDUCHU NA HŘEBENI M 1: krytina - bobrovka - laťování - vzduchová mezera tl. 40 mm (kontralatě 40 / 60) - pojistná hydroizolace - podbití 20 mm - větraná mezera 20 mm - tepelná izolace 140 mm - tepelná izolace - pod krokví tl. 60 mm - parotěsná zábrana - podhled - sádrokarton

41 D6 - SKLADBA STŘECHY M 1:10 D6 - SKLADBA STŘECHY - alternativa zateplení nad krokvemi M 1: krytina - 2 x bobrovka - latě 50 / 30 - kontralatě 60 / 40 (větraná mezera 40 mm) - pojistná hydroizolace - podbití - krokev 130 / parozábrana - nosná konstrukce podhledu - lať 40 / 60 - podhled sádrokarton - krytina - 2 x bobrovka - tepelná izolace tl. 140 mm - KINGSPAN - parotěsná izolace - asf. pás - OSB deska - podhled sádrokarton

42 P1 - SKLADBA PODLAHY M 1:10 P2 - SKLADBA PODLAHY M 1:10 - čistá podlaha - masiv, dub tl. 30 mm - hrubá podlaha - 2x OSB deska 30 mm - TI xps tl. 150 mm - separační folie - železobetonová deska tl. 50mm dlažba do tmelu 15 mm - betonová mazanina 50 mm - separační folie - TI xps tl. 150 mm - separační folie - železobetonová deska tl. 50mm

43 P3 - SKLADBA PODLAHY M 1:10 P4 - SKLADBA PODLAHY M 1:10 - dlažba do tmelu 15 mm - betonová mazanina vyztužená kari sítí 60 mm - štěrkový zhutněný násyp tl. 100 mm / čistá podlaha - masiv, dub tl. 30 mm - hrubá podlaha - 2x OSB deska 30 mm - násyp 80 mm - folie - záklop - podbití + rákos. omítka

44 P5 - SKLADBA PODLAHY M 1:10 P6 - SKLADBA PODLAHY M 1:10 - dlažba do tmelu 15 mm - betonová mazanina s teplovodním vedením 65 mm - separační folie s hliníkovou vložkou - TI xps tl. 150 mm - železobetonová konstrukce stropu - keramická dlažba tl. 15 mm - tepelné kabely v anhydritovém potěru tl. 40 mm - hliníková folie - TI xps tl. 100 mm - podbití + rákos. omítka /

45 SKLADBA STROPU M 1:10 40 / / čistá podlaha - hrubá podlaha - násyp - folie + lať - překrytí spáry 50 / 10 - záklop - podbití + rákos. omítka ULOŽENÍ SCHODNICE-STROPNÍ VÝMĚNA M 1:10 SCHODNICE +3,150 - čistá podlaha - hrubá podlaha - polštář 100 / 50 v násypu (80 mm) - lať - překrytí spáry 50 / 10 - záklop - podbití + rákos. omítka PŘIPEVNĚNÍ STROPNÍHO TRÁMU DILATAČNÍ PODLOŽKA DILATAČNÍ PODLOŽKA PŘIVAŘENÁ PÁSOVINA S ČEPY PÁSOVINA S ČEPY 20mm
