2 Obsah Obsah 1 O tomto dokumentu 1.1 Funkce Cíová skupina Použité symboy Pro vaši bezpečnost 2.1 Oprávněná osoba Použití Upozornění o nesprávném použití CE prohášení Bezpečnostní informace pro Ex prostředí Životní prostředí Popis produktu 3.1 Konfigurace Princip provozu Nastavení Skadování apřeprava Montáž 4.1 Všeobecné podmínky Montážní podmínky Připojení k napájení 5.1 Příprava připojení Postup připojení Zapojení, jednokomorové pouzdro Uvedení do provozu 6.1 Všeobecné Nastavovací prvky Provozní tabuka Údržba a poruchová hášení 7.1 Údržba Náprava Výměna eektroniky Oprava přístroje Demontáž 8.1 Postup demontáže Likvidace VEGACAP 62 - s reeovým výstupem

3 Obsah 9 Dodatek 9.1 Technické údaje Rozměry Průmysová práva VEGACAP 62 - sreeovým výstupem 3

4 O tomto dokumentu 1 O tomto dokumentu 1.1 Funkce Tento provozní návod k obsuze obsahuje veškeré informace, které potřebujete pro ryché nastavení a bezpečný provoz. Prosím prostudujte si pečivě tento manuá předtím, než začnete zařízení nastavovat. 1.2 Cíová skupina Tento návod je určen pro technické pracovníky. Obsah tohoto návodu by mě být personáu k dispozici a mě by soužit k jejich zaškoení. 1.3 Použité symboy Informace, tip, poznámka Tento symbo označuje užitečné dodatečné informace. Výstraha, varování, nebezpečí Tento symbo informuje o nebezpečných situacích, které mohou nastat. Nedoporučujeme ignorovat tato upozornění. Ex apikace Tento symbo označuje speciání pokyny pro Ex apikace. à Seznam Tento symbo označuje seznam více možností v kapitoe. Akce Tento symbo označuje samostatnou akci. 1 Krok Čísa označují jednotivé kroky procedury. 4 VEGACAP 62 - s reeovým výstupem

5 Pro vaši bezpečnost 2 Pro vaši bezpečnost 2.1 Oprávněná osoba Veškeré operace popsané v tomto manuáu, musí být provedeny pouze zaškoeným pracovníkem, nebo pověřenou osobou. Z důvodu bezpečnostních a záručních podmínek, veškeré zásahy do přístroje musí být provedeny pouze výrobcem pověřenou osobou. 2.2 Použití VEGACAP 62 je imitní spínač pro detekci hadiny. Detainí informace ohedně rozsahu použití přístroje VEGA- CAP 62 jsou k dispozici v kapitoe Popis produktu. 2.3 Upozornění o nesprávném použití Nesprávné použití přístroje může vést k haváriím v apikaci, např. přepnění nádrže nebo poškození systémových komponent, z důvodu nesprávné montáže nebo nesprávného nastavení. 2.4 Havní bezpečnostní pokyny VEGACAP 62 je high-tech zařízení, vyžadující přísné dodržování standardních předpisů a pokynů. Uživate musí dbát bezpečnostních pokynů uvedených v tomto návodu k obsuze, instaačních norem specifických pro daný stát (např. VDE předpisy v Německu) stejně tak, jako obecných bezpečnostních norem a pravide preventivní ochrany. 2.5 CE prohášení VEGACAP 62 je v souadu s CE č. EMC (89/336/EWG) and NSR (73/23/EWG). Prohášení byo schváeno de násedujícich standardů: EMC: - Emise EN 61326: 2004 (třída B) - Citivost EN 61326: 2004/Dodatek A LVD: EN : 2001 VEGACAP 62 - sreeovým výstupem 5

6 Pro vaši bezpečnost 2.6 Bezpečnostní informace pro Ex prostředí Vezměte prosím na vědomí specifické bepečnostní předpisy pro instaaci a provoz v prostředí s nebezpečím výbuchu - Ex. Tyto bezpečnostní pokyny jsou součástí návodu k obsuze a jsou zároveň dodávány s Ex přístroji. 2.7 Životní prostředí Ochrana prostředí je jedna z nejdůežitějších podmínek. Proto spoečnost VEGA zaveda systém pro správu životníh prostředí scíem neustáého zepšování ochrany životního prostředí. Management systém je certifikován de DIN EN ISO Pomozte nám prosím spnit tuto povinnost dodržováním pokynů pro ochranu životního prostředí uvedených v tomto návodu k obsuze: Kapitoa "Skadování apřeprava" Kapitoa "Likvidace" 6 VEGACAP 62 - s reeovým výstupem

7 Popis produktu 3 Popis produktu 3.1 Konfigurace Součást dodávky Komponenty Součást dodávky zahrnuje: VEGACAP 62 hadinový spínač Dokumentace - tento návod k obsuze - Ex-bezpečnostní instrukce (s Ex verzemi) apřípadě potřeby, daší certifikáty VEGACAP 62 se skádá z násedujících komponent: Kryt pouzdra Pouzdro s eektronikou Procesní připojení s eektrodou Obr. 1: VEGACAP 62 - s pastovým pouzdrem 1 Kryt pouzdra 2 Pouzdro s eektronikou 3 Procesní připojení 3.2 Princip provozu Prostředí apikace VEGACAP 62 je hadinový spínač s částečně izoovanou kapacitní eektrodou pro detekci hadiny. VEGACAP 62 je robustný a bezúdržbový průmysový hadinoměr. Částečně izoované sondy jako VEGACAP 62 jsou vhodné pro detekci sypkých materiáů. VEGACAP 62 - sreeovým výstupem 7

8 Popis produktu Tento hadinový spínač je možné také použít pro detekci nevodivých kapain jako např. oej. Typickou apikací je ochrana proti přepnění nebo ochrana proti chodu naprázdno. Kapacitní měřicí princip nekade žádné speciání požadavky na instaaci. Z tohoto důvodu je možné nejrůznější apikace vybavit imitním spínačem VEGACAP 62. Tento přístroj je možné také použít pro detekci hadiny epivých produktů. Fyzikání princip Sonda, měřené médium a stěna nádrže tvoří eektrický kondenzátor. Kapacitní odpor je ovivňován třemi zákadními faktory Napájení Obr. 2: Pricip - Deskový kondenzátor 1 Vzdáenost mezi povrchem eektrod 2 Veikost povrchu eektrod 3 Typ dieektrika mezi eektrodami Sonda a stěna zásobníku tvoří deskový kondenzátor. Měrené médium tvoří dieektrikum. Díky vyšší dieektrické konstantě (DK hodnota) produktu v porovnání se vzduchem, je kapacitance zvyšována postupným zapňováním. Změna kapacitance je převedena eektronikou na spínací stav. VEGACAP 62 je kompaktní přístroj a může pracovat bez externího vyhodnocovacího systému. Integrovaná eektronika vyhodnocuje signá a výstupy. Pomocí tohoto spínače hadiny mohou být řízeny (např.varovné systémy, PLC, čerpada atd.). Přesný rozsah napájecích napětí je uveden v části "Technické údaje" v kapitoe "Dodatek". 8 VEGACAP 62 - s reeovým výstupem

9 3.3 Nastavení Sondu je možné přizpůsobit na dieektrickou konstantu média přímo na eektronickém moduu. Kontroa spínání může být spuštěna v případě, že je sonda zasypána nebo není v kontaktu s médiem. Eektronický modu obsahuje násedující zobrazovací a nastavovací prvky: ed dioda pro indikaci spínacího stavu (zeená/červená) Potenciometr pro přizpůsobení spínacího bodu DIL přepínač pro vobu měřicího rozsahu DIL přepínač pro nastavení režimu 3.4 Skadování apřeprava Popis produktu Baení Váš přístroj by chráněn během přepravy. Jeho způsobiost odoat běžným zátěžím během přepravy je zaručen testem v souadu s DIN Standardní zabaení přístrojů se skádá z ekoogických, recykovatených kartónů. Pro speciání verze jsou také používány PE pěny nebo PE fóie. Likvidace obaového materiáu se provádí prostřednictvím speciaizovaných recykačních spoečností. Skadovací apřepravní tepota Skadovací apřepravní tepota viz. "Dodatek - Technické údaje - Okoní podmínky" Reativní vhkost % VEGACAP 62 - sreeovým výstupem 9

10 Montáž 4 Montáž 4.1 Všeobecné podmínky Spínací bod Manipuace s přístrojem Vhkost Obecně může být VEGACAP 62 instaován v jakékoiv pooze. Přístroj musí být instaován tak, aby bya sonda v požadované výšce spínacího bodu. U verzí se závitovýmpřipojením nesmí být pouzdro použito pro našroubování! Napínání může způsobit poškození zajišťovacího pístu pouzdra. Pro našroubování použijte šestihran nad závitem. Je nutné použít doporučený kabe (viz. kapitoa "Připojení k napájení") a utáhněte kabeovou vývodku. Můžete vybavit váš VEGACAP 62 dopňkovou ochranou proti proniknutí vhkosti tím, že před kabeovou vývodkou povedete spojovací kabe šikmo doů. Déšť a kondenzující voda takto může stékat. Zejména pro venkovní instaace, v prostředí, kde je předpokádána vhkost (např. při čistících procesech nebo v chazených či ohřívaných nádržích). Obr. 3: Opatření proti průniku vhkosti Přeprava Přístroj VEGACAP 62 nedržte v žádném případě za sondu. Obzvášť u verze s přírubou nebo s prodoužením, může být sonda poškozena tíhou přístroje. Tak/Vákuum Procesní připojení musí být dostatečně utěsněno. Před prvním měřením zkontroujte zdai materiá těsnění dostatečně odoává měřenému produktu a procesní tepotě. 10 VEGACAP 62 - s reeovým výstupem

11 Montáž 4.2 Montážní podmínky Míchada a fuidizace Vtékající materiá Díky míchadům, vibracím apod., může být hadinový spínač vystaven siným bočním siám. Z tohoto důvodu, nepoužívejte příiš douhé prodoužení sondy VEGACAP 62, ae prověřte zdai není možné nainstaovat krátké provedení sondy z boku zásobníku ve vodorovné pooze. Extrémní vibrace způsobené systémem, např. kvůi vibrací nebo turbuencí v zásobníku mohou způsobit rezonanci sondy VEGACAP 62. V případě douhé tyčové verze je nezbytné zajistit sondu vhodným upevněním (izoovaným) přímo nad konec tyče. Neinstaujete hadinoměr VEGACAP 62 vmístě pnění. Nainstaujte VEGACAP 62 v takovém místě, kde nedochází k žádným vivům např. z pnícího místa, míchade apod. Týká se to zejména verze přístroje s deší sondou. Obr. 4: Vtékající materiá Návarek Sonda musí vyčnívat do zásobníku aby nedošo k tvoření nánosů na sondě. Z tohoto důvodu se vyhněte použití instaačních návarků pro příruby a šroubové připojení. Tohe upozornění se vztahuje zejména pro měření epivých produktů. VEGACAP 62 - sreeovým výstupem 11

12 Montáž Násypný úhe V zásobnících se sypkým materiáem je potřeba počítat s násypným úhem při instaaci sondy. Doporučujeme umístit sondu v průměrné hodnotě násypného úhu. Záeží na úpravě pnicích a vyprazdňovacích otvorů v zásobníku. Pro kompenzaci měřicích chyb, způsobených násypným úhem v případě vácovitého zásobníku, musí být snímač instaován ve vzdáenosti d/6 od stěny zásobníku. d 6 d 6 d d Obr. 5: Pnění a vyprazdňování ve středu zásobníku 12 VEGACAP 62 - s reeovým výstupem

13 d 6 d Montáž Obr. 6: Pnění ve středu zásobníku, boční vyprazdňování 1 VEGACAP 62 2 Vyprazdňovací otvor 3 Pnicí otvor VEGACAP 62 - sreeovým výstupem 13

14 Připojení k napájení 5 Připojení k napájení 5.1 Příprava připojení Povšimněte si bezpečnostních pokynů Voba napájení Voba propojovacího kabeu Vždy dodržujte násedující bezpečnostní pokyny: Připojujte pouze při naprosté nepřítomnoti síťového napájení Připojte sondu k napájení de násedujících pokynů. Eektronika CP60R je navržena v ochranné třídě 1. Pravidem je uzemnění sondy VEGACAP 62 k zemnění zásobníku (PA), nebo v případě pastového zásobníku k nejbižšímu zemnícímu potenciáu. Zemnící svorka přístroje je umístěna mezi kabeovými vývodkami. Informace k napájení naeznete v části "Technické údaje" v kapitoe "Dodatek". VEGACAP 62 je připojen pomocí standardního kabeu s kruhovým průřezem. Vnější průměr kabeu 5 9 mm ( in) zajišťuje dostatečné utěsnění kabeových vývodek. Pokud použijete odišný průměr kabeu, je nutné vyměnit těsnění kabeové vývodky. 5.2 Postup připojení Kryt pouzdra Ex přístroje může být otevřen pouze v prostředí bez nebezpečí výbuchu. Postupujte násedovně: 1 Odšroubujte kryt pouzdra 2 Uvoněte kabeovou vývodku 3 Odstraňte přibižně 10 cm (4 in) páště kabeu a dáe odstraňte přibižně 1 cm (0.4 in) izoace konců jednotivých vodičů 4 Zasuňte kabe do snímače přes kabeové vstupy 5 Pomocí šroubováku nadzvedněte otevírací svorky svorkovnice (viz. násedující obrázek) 6 Pode pánu zapojení zasuňte konce vodičů do otevřených svorkovnic 7 Otevírací svorky svorkovnic stačte směrem stačte směrem doů, usyšíte uzavření svorkovnice 14 VEGACAP 62 - s reeovým výstupem

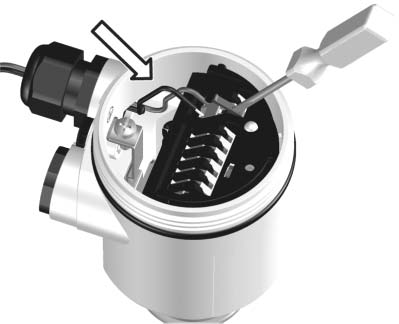

15 Připojení k napájení 8 Lehkým potažením za vodiče zkontroujte, že drží 9 Utáhněte kabeovou vývodku, těsnící kroužek musí těsně obepínat kabe 10 Našroubujte kryt pouzdra zpět Eektrické zapojení je dokončeno. Obr. 7: Kroky připojení 5 a Zapojení, jednokomorové pouzdro Přehed typů pouzder Obr. 8: Typy materiáů, jednokomorové pouzdro 1 Past (ne v provedení Ex) 2 Hiník 3 Nerez oce 4 Fitrační prvek pro kompenzaci taku VEGACAP 62 - sreeovým výstupem 15

16 Připojení k napájení Eektronika a připojovací část Obr. 9: Eektronika a připojovací část 1 Potenciometr pro přizpůsobení spínacího bodu 2 DIL přepínač pro vobu měřicího rozsahu 3 DIL přepínač pro nastavení režimu 4 Zemnicí svorka 5 Svorkovnice 6 Kontroka Zapojení Doporučujeme VEGACAP 62 zapojit takovým způsobem, že bude spínací okruh otevřený. Úroveň signáu, přerušené vedení nebo chyba (bezpečnostní stav). Reé jsou vždy zobrazena v nesepnutém stavu. 16 VEGACAP 62 - s reeovým výstupem

17 Připojení k napájení Obr. 10: Zapojení 1 Reeový výstup 2 Reeový výstup 3 Napájení VEGACAP 62 - sreeovým výstupem 17

18 Uvedení do provozu 6 Uvedení do provozu 6.1 Všeobecné Uvedená čísa v závorce se týkají násedujících iustrací. Funkce/Konfigurace Eektronický modu obsahuje násedující zobrazovací a nastavovací prvky: Potenciometr pro přizpůsobení spínacího bodu DIL přepínač pro vobu měřicího rozsahu DIL přepínač pro nastavení režimu - min./max. Kontroka Poznámka: Spínací režim nastavujte pomocí přepínače (3), vždy před uvedením do provozu imitního spínače VEGACAP 62. Spínací výstup se změní, jestiže nastavíte spínač (3) po uvedení do provozu. Moho by dojít ke spuštění daších přístrojů nebo zařízení. 18 VEGACAP 62 - s reeovým výstupem

19 Uvedení do provozu 6.2 Nastavovací prvky Přizpůsobení spínacího bodu (1) Obr. 11: Osciátor - Reeový výstup 1 Potenciometr pro přizpůsobení spínacího bodu 2 DIL přepínač pro vobu měřicího rozsahu 3 DIL přepínač pro nastavení režimu 4 Zemnicí svorka 5 Svorky 6 Kontroka Spínací stav eektroniky může být ověřen také v případě uzavřeného víčka (pouze pastové pouzdro), viz. "Provozní tabuka". Poznámka: Pevně zašroubujte kryt pouzdra, aby bya průhedná část víčka nad kontroní LED diodou. Pro nastavení VEGACAP 62, nejprve odšroubujte kryt pouzdra. Pomocí potenciometru můžete přizpůsobit spínací bod měřenému médiu. Standardně je potenciometr přístroje VEGACAP 62 nastaven ve střední pooze. Pro snížení citivosti pootočte potenciometrem po směru hodinových ručiček. VEGACAP 62 může detekovat média s vysokou dieektrickou konstantou (např. voda). VEGACAP 62 - sreeovým výstupem 19

20 Uvedení do provozu Pro zvýšení citivosti pootočte potenciometrem proti směru hodinových ručiček. VEGACAP 62 může detekovat média s nízkou dieektrickou konstantou (např.oej). Voba měřicího rozsahu (2) Nastavovací režim (3) Pomocí potenciometru (1) apřepínače měřicího rozsahu (2) můžete změnit spínací bod sondy nebo přizpůsobit citivost sondy eektrickým vastnostem produktu a podmínkám zásobníku. Je to nezbytné pokud potřebujete spínat médium např. s vemi nízkou nebo vemi vysokou dieektrickou konstantou. Rozsah 1: 0 20 pf Rozsah 2: 0 85 pf Rozsah 3: pf Pomocí nastavovacího režimu (3) můžete změnit spínací stav reeového výstupu. Nastavte požadovaný režim (max. - detekce max. hadiny nebo ochrana proti přepnění, min. - detekce min. hadiny nebo ochrana proti chodu naprázdno). Doporučené připojení na zákadě dříve popsaného principu kidového proudu (reé není vybuzeno). LED dioda (6) Nastavení spínacího bodu Režim max. [režim min.] Kontroka pro indikaci spínacího stavu zeená = reé vybuzeno červená = reé nevybuzeno červená (bikající) = chyba Nastavení spínacího bodu je možné pouze v nainstaovaném stavu. Specifikace v závorce se týká popisu obrázku nad tímto textem. Horizontání montáž sond 1 Nastavte přepínač (3) do režimu max [min.]. 2 Nastavte přepínač měřicího rozsahu (2) do poohy 1. 3 Ověřte, zdai není sonda zasypána materiáem. 4 Otočte potenciometr (1) na 0; LED (6) svítí červeně [svítí zeeně]. 5 Pro zjištění prázdného spínacího bodu, otočte potenciometr (1) vemi pomau ve směru hodinových ručiček dokud kontroní LED nebude svítit zeeně [červeně]. Jestiže kontroní LED stáe svítí červeně [zeeně], potom můžete 20 VEGACAP 62 - s reeovým výstupem

21 Uvedení do provozu nastavit přepínač měřicího rozsahu (2) do daší poohy a opakujte nastavení pomocí potenciometru (1) dokud kontroka bude svítit zeeně [červeně]. 6 Poznamenejte si pozici potenciometru (1). V některých případech nejnižšího rozsahu (rozsah 1 = nejvyšší citivost) není dostačující nastavení pného spínacího bodu. Z tohoto důvodu doporučujeme nastavit prázdný spínací bod ve všech třech měřicích rozsazích. Nastavte přepínač měřicího rozsahu (2) do daší vyšší poohy a opakujte nastavování. Poznamenejte si také hodnoty pro daší rozsahy. 7 Znovu nastavte přepínač měřicího rozsahu (2) do daší nižší poohy ve které svítí LED zeeně [červeně]. 8 Napňte zásobník dokud není sonda kompetně přikryta měřeným médiem. 9 Otočte potenciometr (1) pomau vesměru hodinových ručiček dokud kontroní LED nebude svítit zeeně [červeně]. 10 Poznamenejte si pozici potenciometru (1). Doporučujeme aby jste si uožii hodnotu prázdného spínacího bodu a pného spínacího bodu a také hodnotu rozsahu. 11 Jestiže kontroní LED nesvítí zeeně [červeně], potom nastavte přepínač měřicího rozsahu (2) do daší vyšší poohy a opakujte nastavení potenciometrem dokud kontroka nebude svítit zeeně [červeně]. 12 Nastavte potenciometr (1) na průměrnou hodnotu dvou poznamenaných hodnot. Měřicí systém je nyní připraven k provozu. Nastavení minima Nastavení maxima rozsah 1 rozsah 2 rozsah 3 Poznámka pozice potenciometru. Poznámka: Jestiže nenaeznete pný spínací bod, doporučujeme nastavit přepínač měřicího rozsahu (2) do nejnižší poohy ve které naeznete prázdný spínací bod. Nastavte spínací bod (1) do průměrné spínací hodnoty mezi prázdným spínacím bodem a poohou 10. VEGACAP 62 - sreeovým výstupem 21

22 Uvedení do provozu Režim max. (detekce maxima) Režim min. (detekce minima) Vertikání montáž sond 1 Nastavte přepínač režimu (3) do poohy max. 2 Nastavte přepínač měřicího rozsahu (2) do poohy 1. 3 Napňte zásobník dopožadované hadiny. 4 Otočte potenciometr (1) do poohy 10; kontroní LED (6) svítí zeeně. 5 Otočte potenciometr (1) vemi pomau proti směru hodinových ručiček dokud kontroní LED (6) nebude svítít červeně. Jestiže nebude kontroní LED svítit červeně, potom nastavte přepínač měřicího rozsahu (2) do daší vyšší poohy a opakujte nastavení pomocí potenciometru (1) dokud kontroní LED nebude svítit červeně. Měřicí systém je nyní připraven k provozu. 1 Nastavte přepínač režimu (3) do poohy min. 2 Nastavte přepínač měřicího rozsahu (2) do poohy 1. 3 Snižte hadinu do požadované min. hadiny 4 Otočte potenciometr (1) do poohy 0; kontroní LED (6) svítí zeeně. 5 Otočte potenciometr (1) vemi pomau po směru hodinových ručiček dokud kontroní LED (6) nebude svítít červeně. Jestiže nebude kontroní LED svítit červeně, potom nastavte přepínač měřicího rozsahu (2) do daší vyšší poohy a opakujte nastavení pomocí potenciometru (1) dokud kontroní LED nebude svítit červeně. Měřicí systém je nyní připraven k provozu. 6.3 Provozní tabuka Násedující tabuka poskytuje přehed spínacích stavů, které závisí na nastaveném režimu a hadině. Hadina Spínací stav Kontroní LED max. režim Ochrana proti přepnění (6) (7) (8) Reé vybuzeno max. režim Ochrana proti přepnění (6) (7) (8) Reé nevybuzeno Zeená červená 22 VEGACAP 62 - s reeovým výstupem

23 Uvedení do provozu Hadina Spínací stav Kontroní LED min. režim Ochrana proti chodu naprázdno (6) (7) (8) Reé vybuzeno min. režim Ochrana proti chodu naprázdno (6) (7) (8) Zeená Reé nevybuzeno červená Porucha napájení (min./max. režim) jakákoiv 3 4 (6) (7) 5 (8) Reé nevybuzeno Porucha jakákoiv 3 4 (6) (7) 5 (8) Reé nevybuzeno bikající červená VEGACAP 62 - sreeovým výstupem 23

24 Údržba a poruchová hášení 7 Údržba a poruchová hášení 7.1 Údržba V běžném provozu je zařízení VEGACAP 62 naprosto bezúdržbové. 7.2 Náprava Příčiny Náprava 24 hodinový servis - hotine VEGACAP 62 nabízí maximání spoehivost měření, nicméně během provozu může dojít k poruše. Způsobeny např.: Snímač Proces Napájení Zpracování signáu První měření zkontrouje výstupní signá. V mnoha případech jsou chyby násedně opraveny. V případě probému s měřením, voejte v naéhavých případech hot-ine LEVEL INSTRUMENTS Hotine je našim zákazníkům k dispozici 24 hodin denně, 7 dní vtýdnu. Kontroa spínacího signáu? VEGACAP 62 signaizuje "covered" (v kontaktu s médiem) když není vibrační část zasypána (ochrana proti přepnění)? VEGACAP 62 signaizuje "uncovered" (není v kontaktu s médiem) když je vibrační část zasypána (ochrana proti chodu naprázdno) Napájecí napětí příiš nízké à Zkontroujte napájení Vadná eektronika à Přepněte nastavovací režim (min./max.). Pokud se po změně režimu projeví stejný probém, může být přístroj mechanicky poškozen. à Přepněte nastavovací režim. Pokud se po změně režimu projeví stejný probém, může být vadný osciátor. Vyměňte osciátor. à Zkontroujte zdai nejsou na sondě nánosy materiáu. Pokud ano, odstraňte je. Nevhodné instaační umístění à Neinstaujte sondu v mrtvém místě zásobníku. 24 VEGACAP 62 - s reeovým výstupem

25 Údržba a poruchová hášení à Zkontroujte zdai nejsou v montážním otvoru nánosy. Vybrán nesprávný režim. à Vyberte správný režim pomocí přepínače (max.: ochrana proti přepnění; min.: ochrana proti chodu naprázdno).? LED dioda biká červeně Eektronika zaznamenaa poruchu à Vyměňte přístroj nebo jej zašete na opravu 7.3 Výměna eektroniky Všeobecně, všechny osciátory CP60 mohou být vyměněny. Jestiže potřebujete použít osciátor s odišným výstupním signáem, k dispozici máte odpovídající návod k obsuze (na vyžádání uvašeho dodavatee). Postupujte násedovně: 1 Odpojte napájení 2 Odšroubujte kryt pouzdra 3 Pomocí šroubováku nadzvedněte svorky svorkovnice 4 Vytáhněte vodiče ze svorek 5 Uvoněte dva šrouby eektroniky pomocí imbus šroubováku (veikost 1) 1 2 Obr. 12: Uvonění šroubů 1 Eektronický modu 2 Šrouby (2 ks.) 6 Demontujte eektroniku VEGACAP 62 - sreeovým výstupem 25

26 Údržba a poruchová hášení 7 Porovnejte starý osciátor s novým. Typové označení nového osciátoru musí odpovídat se starým typem. 8 Porovnejte nastavení obou osciátorů. Nastavte nastavovací prvky nového osciátoru přesně pode nastavení starého osciátoru. Informace: Ověřte, zda nedošo k pootočení pouzdra během výměny eektroniky. Propojovací konektor může být později v jiné pooze, než by při demontáži eektroniky. 9 Opatrně vožte eektroniku (osciátor) do pouzdra. Ujistěte se, že je propojovací konektor ve správné montážní pooze. 10 Pomocí obou šroubů připevněte eektroniku a oba šrouby dostatečně utáhněte. 11 Pode pánu zapojení zasuňte konce vodičů do otevřených svorkovnic 12 Otevírací svorky svorkovnic stačte směrem doů, usyšíte uzavření svorkovnice 13 Lehkým potažením za vodiče zkontroujte, že drží 14 Zkontroujte těsnost kabeových vývodek. Těsnicí kroužek musí dostatečně obepnout vodící kabe. 15 Našroubujte kryt pouzdra zpět Výměna eektroniky je dokončena. 7.4 Oprava přístroje V případě opravy přístroje, postupujte násedovně: Zašete přístroj na naši adresu. Proveďte násedující: zašete informace o typu závady Vyčistěte přístroj a zabate jej do krabice tak aby nedošo během přepravy k jeho poškození. Zašete nám veškeré údaje o poškozeném přístroji. Zašete přístroj na adresu vašeho dodavatee. 26 VEGACAP 62 - s reeovým výstupem

27 Demontáž 8 Demontáž 8.1 Postup demontáže Upozornĕní: Před demontáží si uvědomte nebezpečí provozních podmínek, např. tak v zásobníku, vysoké tepoty, korozivní nebo jedovaté produkty atd. Postupujte pode kapitoy "Montáž" a "Připojení k napájení" a proveďte uvedené kroky v opačném pořadí. 8.2 Likvidace VEGACAP 62 obsahuje materiáy, které mohou být recykovány speciaizovanými recykačními spoečnostmi. Eektroniky byy záměrně navrženy tak, aby mohy být snadno odděitené. Směrnice WEEE 2002/96/EG Směrnice WEEE 2002/96/EG se netýká tohoto přístroje. Směrnice 2002/96/EG o starých eektrických a eektronických přístrojích (WEEE). Materiáy: viz. "Technické údaje" Pokud nemůžete přístroj řádně zikvidovat, kontaktujte nás prosím ohedně způsobu jeho ikvidace nebo vrácení. VEGACAP 62 - sreeovým výstupem 27

28 Dodatek 9 Dodatek 9.1 Technické údaje Obecné údaje Materiá 316L odpovídá nebo Materiáy, smáčené části - Procesní připojení - Závitové 316L - Procesní připojení - Přírubové 316L - Těsnění Kingersi C izoace (částečně izoovaná) PTFE - Sonda (tyč s částečnou izoací PTFE ø 12 mm/ø 0.47 in) 316L Materiáy, nesmáčené části - Pouzdro pastové PBT (Poyester), hiníkové, 316L - Těsnicí kroužek mezi pouzdrem a krytem pouzdra - Zemnicí svorka 316L Hmotnosti - s pastovým pouzdrem 1150 g (40 oz) - s hiníkovým pouzdrem 1600 g (56 oz) - s nerezovým pouzdrem 1950 g (69 oz) - Tyč ø 12 mm (ø 0.47 in) 900 g/m (10 oz/ft) NBR (nerez oceové pouzdro), siikonový (hiníkové/pastové pouzdro) Déka sondy (L) Max. boční zatížení Max. točivý moment (závitové připojení) m ( ft) 10 Nm (7.4 bf ft) 100 Nm (73 bf ft) Možnosti výstupu Výstup reeový výstup (DPDT), 2 x spdts Napětí - min. 10 mv - max. 253 VAC, 253 VDC Spínací proud - min. 10 µa - max. 3 AAC, 1 ADC 28 VEGACAP 62 - s reeovým výstupem

29 Dodatek Kapacita - min. 50 mw - max. 750 VA AC, 54 WDC Je-i spínána indukční zátěž nebo sinější proudy, budou zacené kontakty reé trvae poškozeny. Materiá kontaktu (reeové kontakty) AgNi nebo AgSnO a Au Režimy (nastavitené) min./max. Integrační doba - pokud je sonda ponořena cca. 0.7 s - pokud není sonda ponořena cca. 0.7 s - vpřípadě chyby cca. 1 s Okoní podmínky Okoní tepota pouzdra Skadovací apřepravní tepota C ( F) C ( F) Procesní podmínky Process pressure Procesní tepota VEGACAP L Procesní tepota (závit nebo příruba) s tepotním nástavcem (voiteně) bar/ kpa ( psi) C ( F) C ( F) 2 80 C (176 F) 3 40 C (104 F) 0 C (32 F) -50 C (-58 F) -40 C (-40 F) 50 C (122 F) 100 C (212 F) 150 C (302 F) C (392 F) Obr. 13: Okoní tepota - Tepota média 1 Tepota média 2 Okoní tepota 3 Tepotní rozsah s tepotním nástavcem VEGACAP 62 - sreeovým výstupem 29

30 Dodatek Dieektrická konstanta >1.5 Eektromechanické specifikace Kabeová vývodka/zásepka (závisí na typu) - Jednokomorové pouzdro 1x kabeová vývodka M20x1.5 (kabe-ø 5 9 mm), 1x zásepka M20x1.5; přiožena 1x kabeová vývodka M20x1.5 nebo: 1x kabeová vývodka ½ NPT, 1x zásepka ½ NPT, 1x kabeová vývodka ½ NPT nebo: Pružinová svorkovnice 1x konektor M12x1, 1x zásepka M20x1.5 pro průřez vodiče 1.5 mm² ( in²) Nastavovací prvky Přepínač režimu - min. detekce minimání hadiny nebo ochrana proti chodu naprázdno - max. detekce max. hadiny nebo ochrana proti přepnění DIL přepínač pro vobu měřicího rozsahu - rozsah pf - rozsah pf - rozsah pf Potenciometr Přizpůsobení spínacího bodu Napětí Napětí Spotřeba VAC, 50/60 Hz, VDC(při U >60 V DC okoní tepota může být max. +50 C/+122 F) 1 8 VA (AC), cca. 1 W (DC) Eektrická ochranná opatření Krytí IP 66/IP 67 Třída přepětí III Stupeň ochrany I 30 VEGACAP 62 - s reeovým výstupem

31 Dodatek Schváení 1) ATEX II 1/2 D, 2 DIP6X T 2) Ochrana proti přepnění de WHG Schváení pro odní dopravu 1) Pro Ex apikace patí jiné údaje: viz. samostatné bezpečnostní pokyny. 2) Pouze ve spojení s hiníkovým a nerezovým pouzdrem. VEGACAP 62 - sreeovým výstupem 31

32 Dodatek 9.2 Rozměry VEGACAP 62 3) 69mm (2 23/ 32") ø77mm (3 1/ 32") 69mm (2 23/ 32") ø77mm (3 1/ 32") 116mm (4 9/ 16") ø84mm (3 5/ 16") M20x1,5/ ½ NPT 112mm (4 13/32") M20x1,5/ ½ NPT 117mm (4 39/64") M20x1,5/ ½ NPT 116mm (4 9/16") M20x1, Obr. 14: Typy pouzder 1 Pastové pouzdro 2 Nerezové pouzdro 3 Hiníkové pouzdro 3) Veškeré rozměry v mm (inch). 32 VEGACAP 62 - s reeovým výstupem

33 Dodatek 56 mm (2 13/64") G 3/ 4 A, G 1 A, G 11/ 2 A L 22 mm (55/64") ø16mm (5/ 8 ") 100mm (3 15/16") 12mm (15/ 32 ") Obr. 15: VEGACAP 62 - Závitová verze G1 A L = déka snímače, viz. "Technické údaje" 73mm (2 7/8") ø 40mm (1 37/ 64 ") Obr. 16: Tepotní nástavec VEGACAP 62 - sreeovým výstupem 33

34 Dodatek 34 VEGACAP 62 - s reeovým výstupem
