Návod k obsluze VEGAVIB 61 s tranzistorovým výstupem
|
|
- David Vaněk
- před 8 lety
- Počet zobrazení:
Transkript
1 Návod k obsuze VEGAVIB 61 s tranzistorovým výstupem

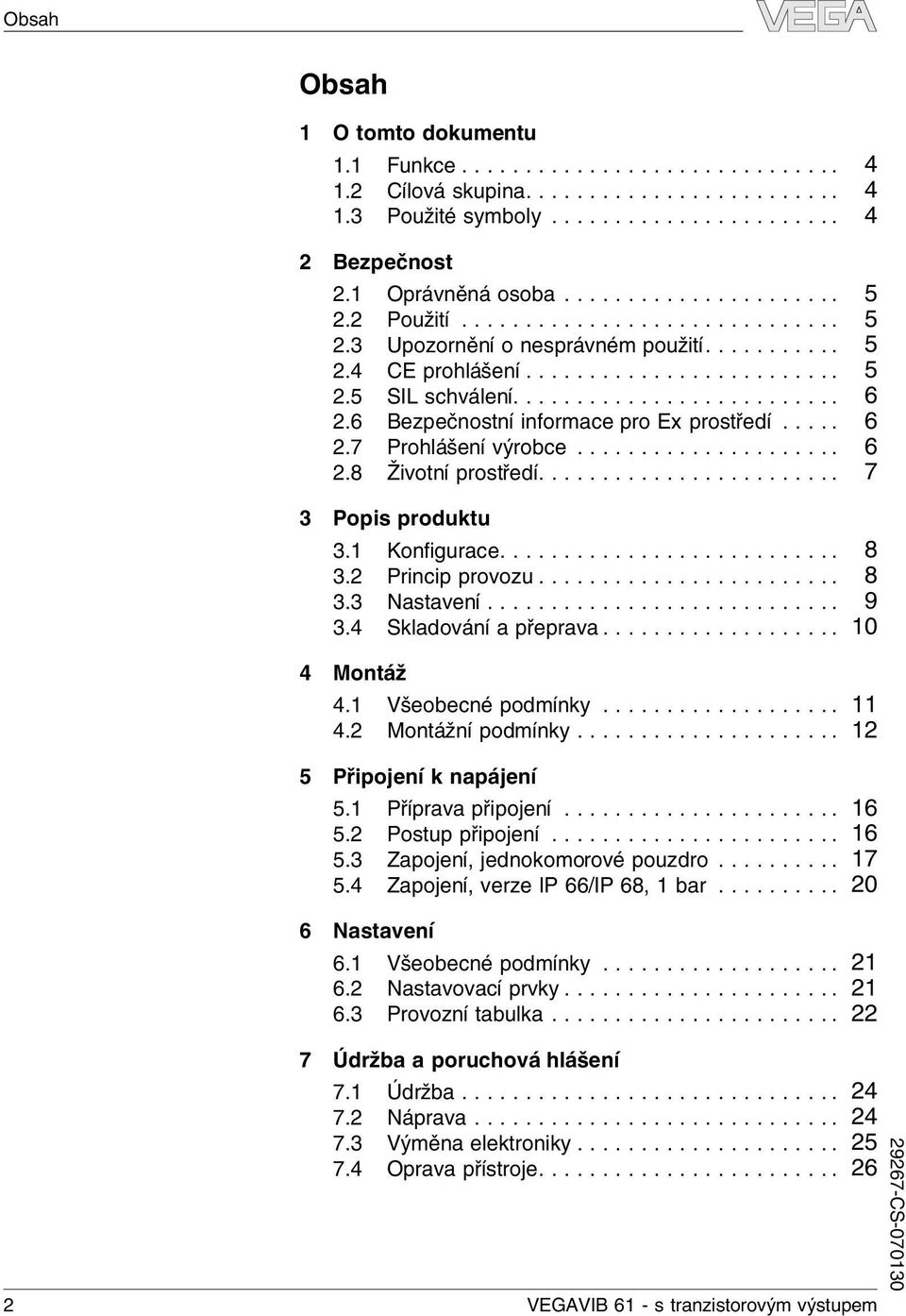

2 Obsah Obsah 1 O tomto dokumentu 1.1 Funkce Cíová skupina Použité symboy Bezpečnost 2.1 Oprávněná osoba Použití Upozornění o nesprávném použití CE prohášení SIL schváení Bezpečnostní informace pro Ex prostředí Prohášení výrobce Životní prostředí Popis produktu 3.1 Konfigurace Princip provozu Nastavení Skadování apřeprava Montáž 4.1 Všeobecné podmínky Montážní podmínky Připojení k napájení 5.1 Příprava připojení Postup připojení Zapojení, jednokomorové pouzdro Zapojení, verze IP 66/IP 68, 1 bar Nastavení 6.1 Všeobecné podmínky Nastavovací prvky Provozní tabuka Údržba a poruchová hášení 7.1 Údržba Náprava Výměna eektroniky Oprava přístroje VEGAVIB 61 - s tranzistorovým výstupem

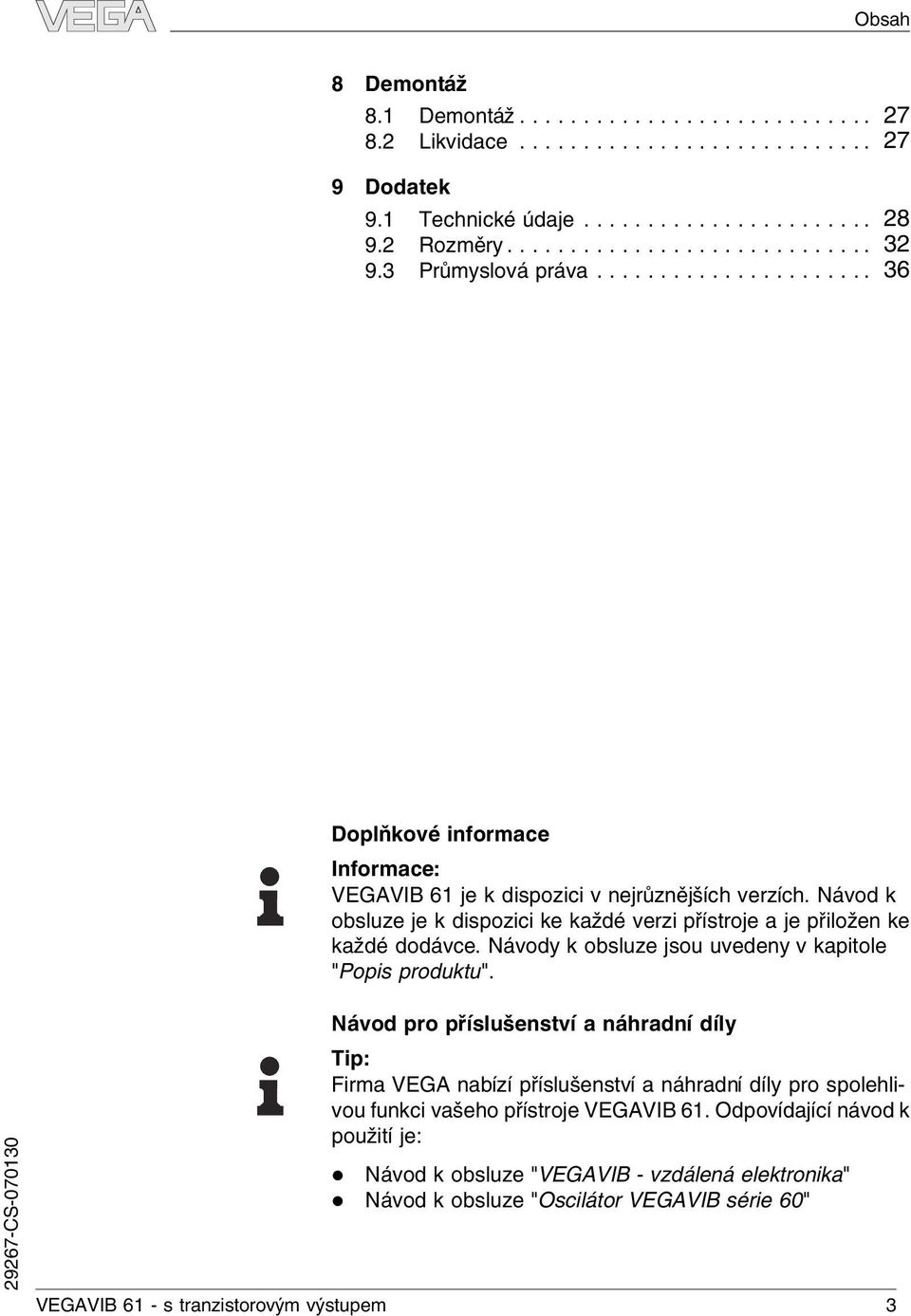

3 Obsah 8 Demontáž 8.1 Demontáž Likvidace Dodatek 9.1 Technické údaje Rozměry Průmysová práva Dopňkové informace Informace: VEGAVIB 61 je k dispozici v nejrůznějších verzích. Návod k obsuze je k dispozici ke každé verzi přístroje a je přiožen ke každé dodávce. Návody k obsuze jsou uvedeny v kapitoe "Popis produktu". Návod pro přísušenství a náhradní díy Tip: Firma VEGA nabízí přísušenství a náhradní díy pro spoehivou funkci vašeho přístroje VEGAVIB 61. Odpovídající návod k použití je: Návod k obsuze "VEGAVIB - vzdáená eektronika" Návod k obsuze "Osciátor VEGAVIB série 60" VEGAVIB 61 - s tranzistorovým výstupem 3

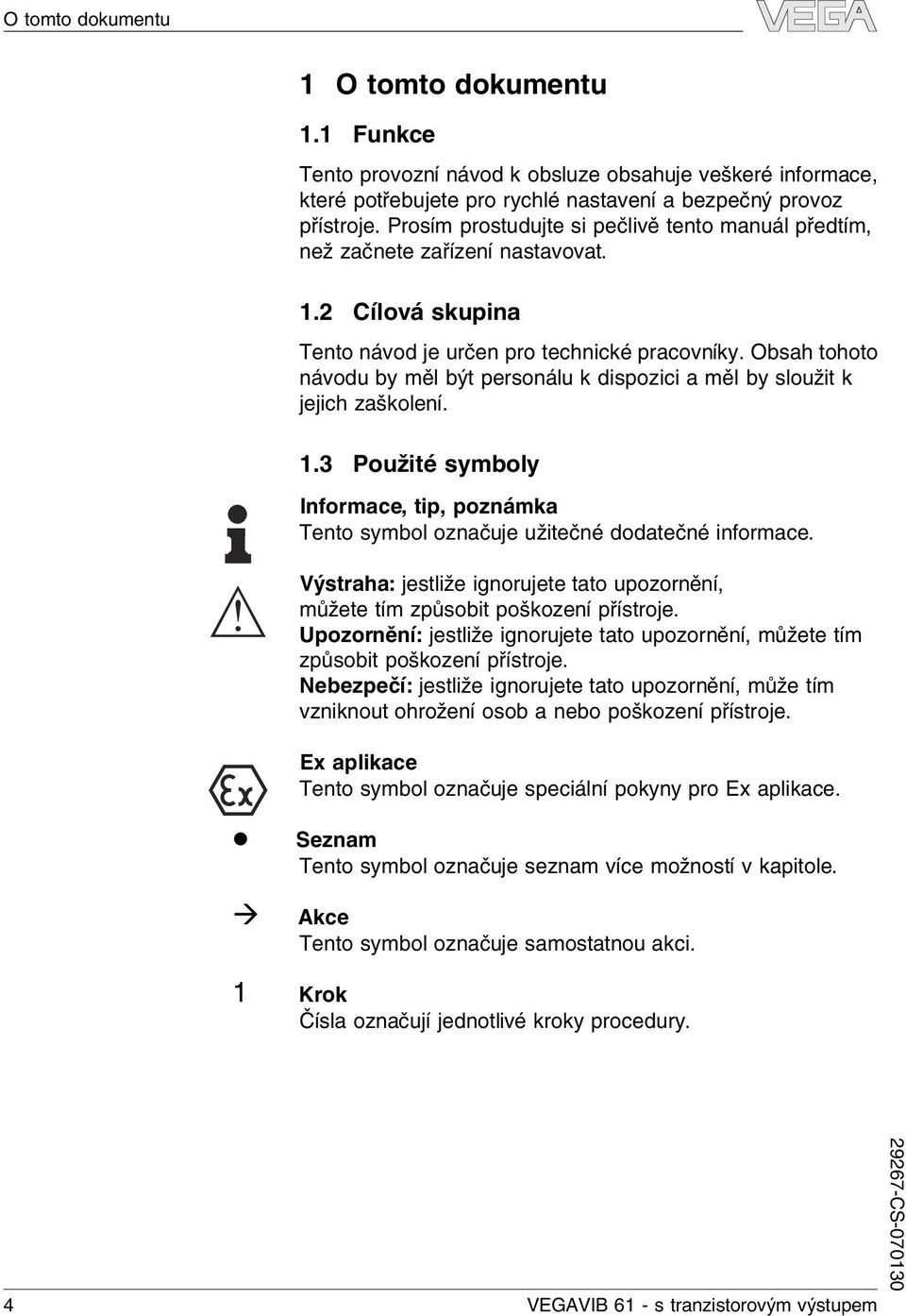

4 O tomto dokumentu 1 O tomto dokumentu 1.1 Funkce Tento provozní návod k obsuze obsahuje veškeré informace, které potřebujete pro ryché nastavení a bezpečný provoz přístroje. Prosím prostudujte si pečivě tento manuá předtím, než začnete zařízení nastavovat. 1.2 Cíová skupina Tento návod je určen pro technické pracovníky. Obsah tohoto návodu by mě být personáu k dispozici a mě by soužit k jejich zaškoení. 1.3 Použité symboy Informace, tip, poznámka Tento symbo označuje užitečné dodatečné informace. Výstraha: jestiže ignorujete tato upozornění, můžete tím způsobit poškození přístroje. Upozornění: jestiže ignorujete tato upozornění, můžete tím způsobit poškození přístroje. Nebezpečí: jestiže ignorujete tato upozornění, může tím vzniknout ohrožení osob a nebo poškození přístroje. Ex apikace Tento symbo označuje speciání pokyny pro Ex apikace. à Seznam Tento symbo označuje seznam více možností v kapitoe. Akce Tento symbo označuje samostatnou akci. 1 Krok Čísa označují jednotivé kroky procedury. 4 VEGAVIB 61 - s tranzistorovým výstupem

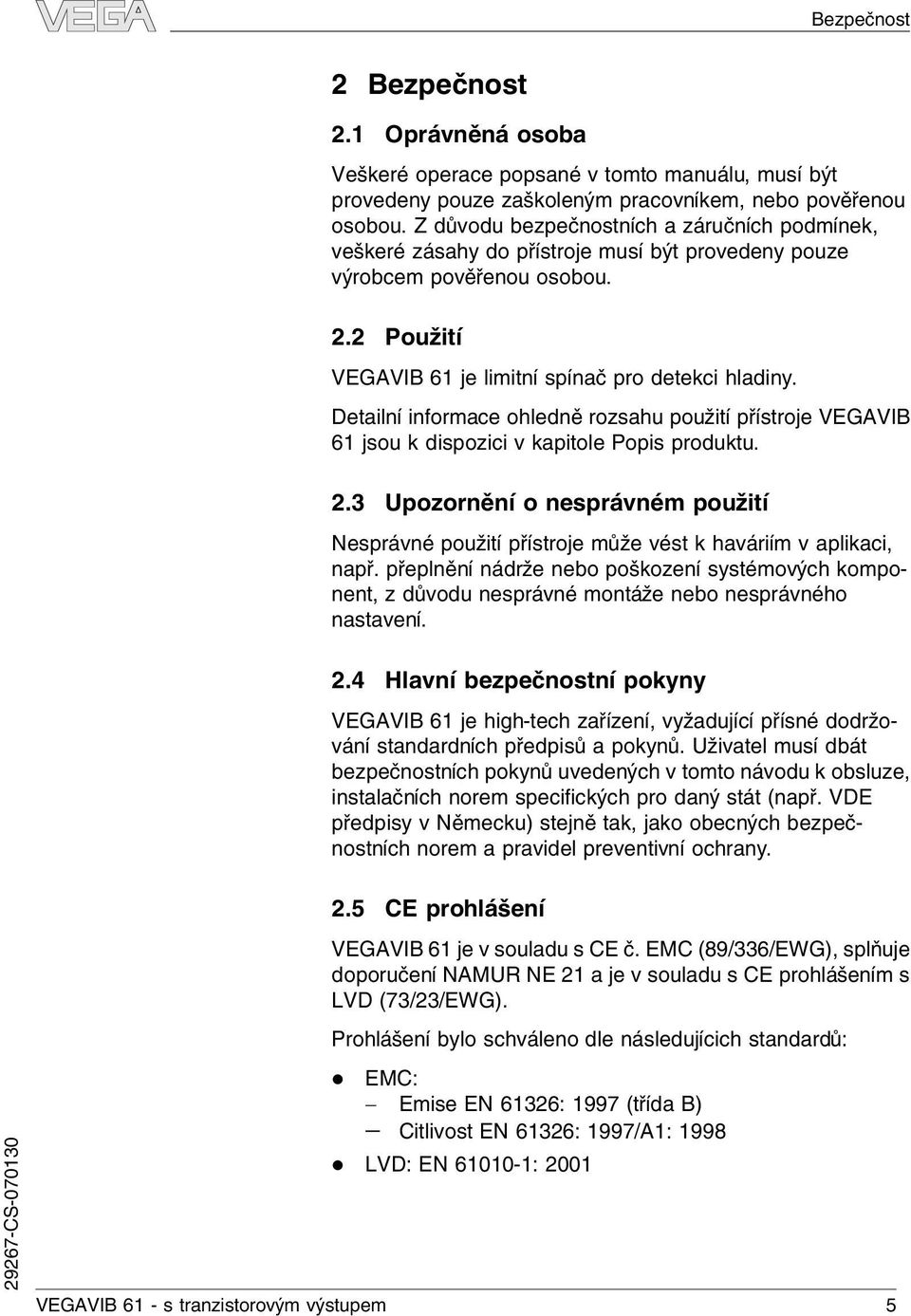

5 Bezpečnost 2 Bezpečnost 2.1 Oprávněná osoba Veškeré operace popsané v tomto manuáu, musí být provedeny pouze zaškoeným pracovníkem, nebo pověřenou osobou. Z důvodu bezpečnostních a záručních podmínek, veškeré zásahy do přístroje musí být provedeny pouze výrobcem pověřenou osobou. 2.2 Použití VEGAVIB 61 je imitní spínač pro detekci hadiny. Detainí informace ohedně rozsahu použití přístroje VEGAVIB 61 jsou k dispozici v kapitoe Popis produktu. 2.3 Upozornění o nesprávném použití Nesprávné použití přístroje může vést k haváriím v apikaci, např. přepnění nádrže nebo poškození systémových komponent, z důvodu nesprávné montáže nebo nesprávného nastavení. 2.4 Havní bezpečnostní pokyny VEGAVIB 61 je high-tech zařízení, vyžadující přísné dodržování standardních předpisů a pokynů. Uživate musí dbát bezpečnostních pokynů uvedených v tomto návodu k obsuze, instaačních norem specifických pro daný stát (např. VDE předpisy v Německu) stejně tak, jako obecných bezpečnostních norem a pravide preventivní ochrany. 2.5 CE prohášení VEGAVIB 61 je v souadu s CE č. EMC (89/336/EWG), spňuje doporučení NAMUR NE 21 a je v souadu s CE prohášením s LVD (73/23/EWG). Prohášení byo schváeno de násedujícich standardů: EMC: - Emise EN 61326: 1997 (třída B) - Citivost EN 61326: 1997/A1: 1998 LVD: EN : 2001 VEGAVIB 61 - s tranzistorovým výstupem 5

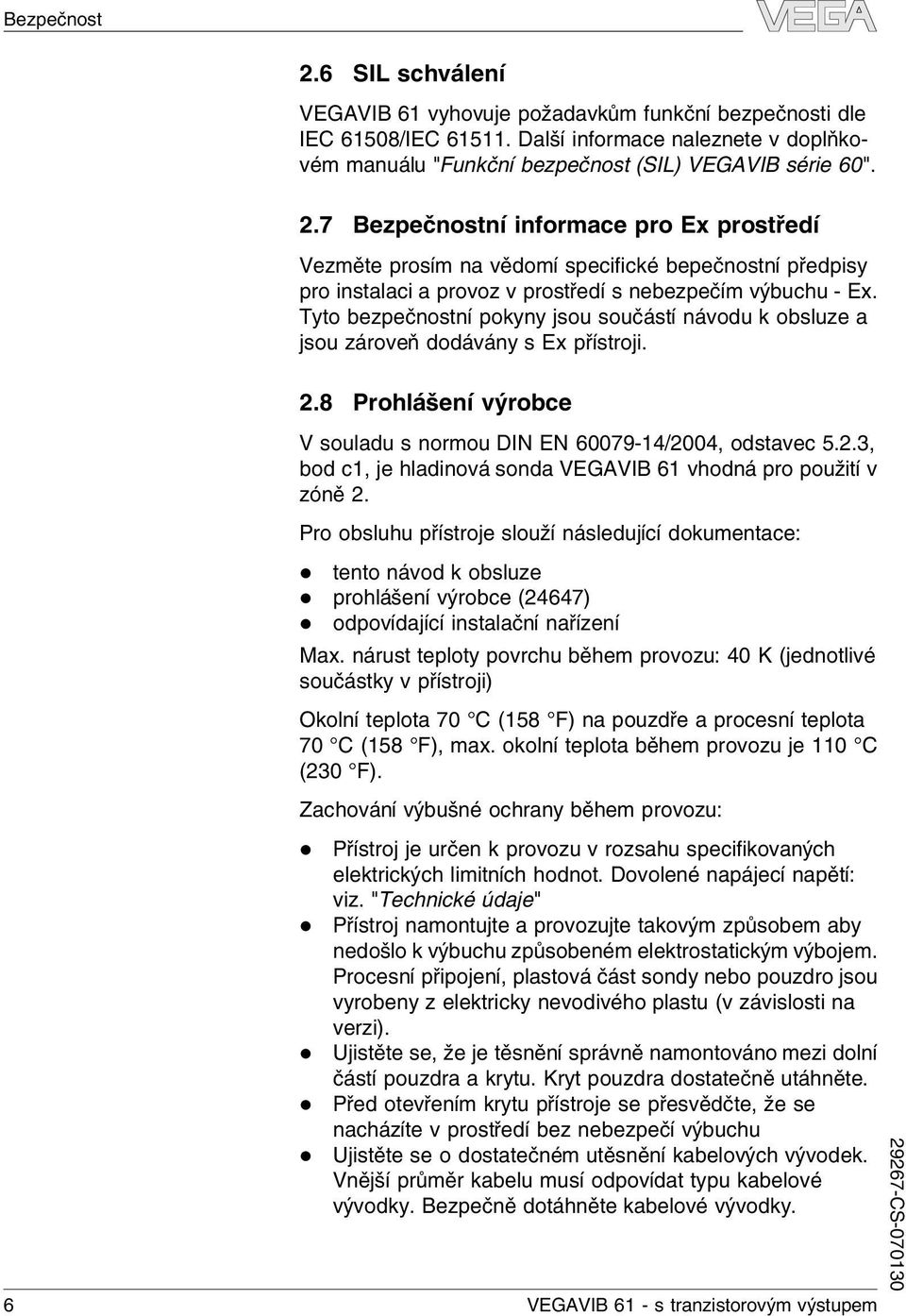

6 Bezpečnost 2.6 SIL schváení VEGAVIB 61 vyhovuje požadavkům funkční bezpečnosti de IEC 61508/IEC Daší informace naeznete v dopňkovém manuáu "Funkční bezpečnost (SIL) VEGAVIB série 60". 2.7 Bezpečnostní informace pro Ex prostředí Vezměte prosím na vědomí specifické bepečnostní předpisy pro instaaci a provoz v prostředí s nebezpečím výbuchu - Ex. Tyto bezpečnostní pokyny jsou součástí návodu k obsuze a jsou zároveň dodávány s Ex přístroji. 2.8 Prohášení výrobce V souadu s normou DIN EN /2004, odstavec 5.2.3, bod c1, je hadinová sonda VEGAVIB 61 vhodná pro použití v zóně 2. Pro obsuhu přístroje souží násedující dokumentace: tento návod k obsuze prohášení výrobce (24647) odpovídající instaační nařízení Max. nárust tepoty povrchu během provozu: 40 K (jednotivé součástky v přístroji) Okoní tepota 70 C (158 F) na pouzdře a procesní tepota 70 C (158 F), max. okoní tepota během provozu je 110 C (230 F). Zachování výbušné ochrany během provozu: Přístroj je určen k provozu v rozsahu specifikovaných eektrických imitních hodnot. Dovoené napájecí napětí: viz. "Technické údaje" Přístroj namontujte a provozujte takovým způsobem aby nedošo k výbuchu způsobeném eektrostatickým výbojem. Procesní připojení, pastová část sondy nebo pouzdro jsou vyrobeny z eektricky nevodivého pastu (v závisosti na verzi). Ujistěte se, že je těsnění správně namontováno mezi doní částí pouzdra a krytu. Kryt pouzdra dostatečně utáhněte. Před otevřením krytu přístroje se přesvědčte, že se nacházíte v prostředí bez nebezpečí výbuchu Ujistěte se o dostatečném utěsnění kabeových vývodek. Vnější průměr kabeu musí odpovídat typu kabeové vývodky. Bezpečně dotáhněte kabeové vývodky. 6 VEGAVIB 61 - s tranzistorovým výstupem

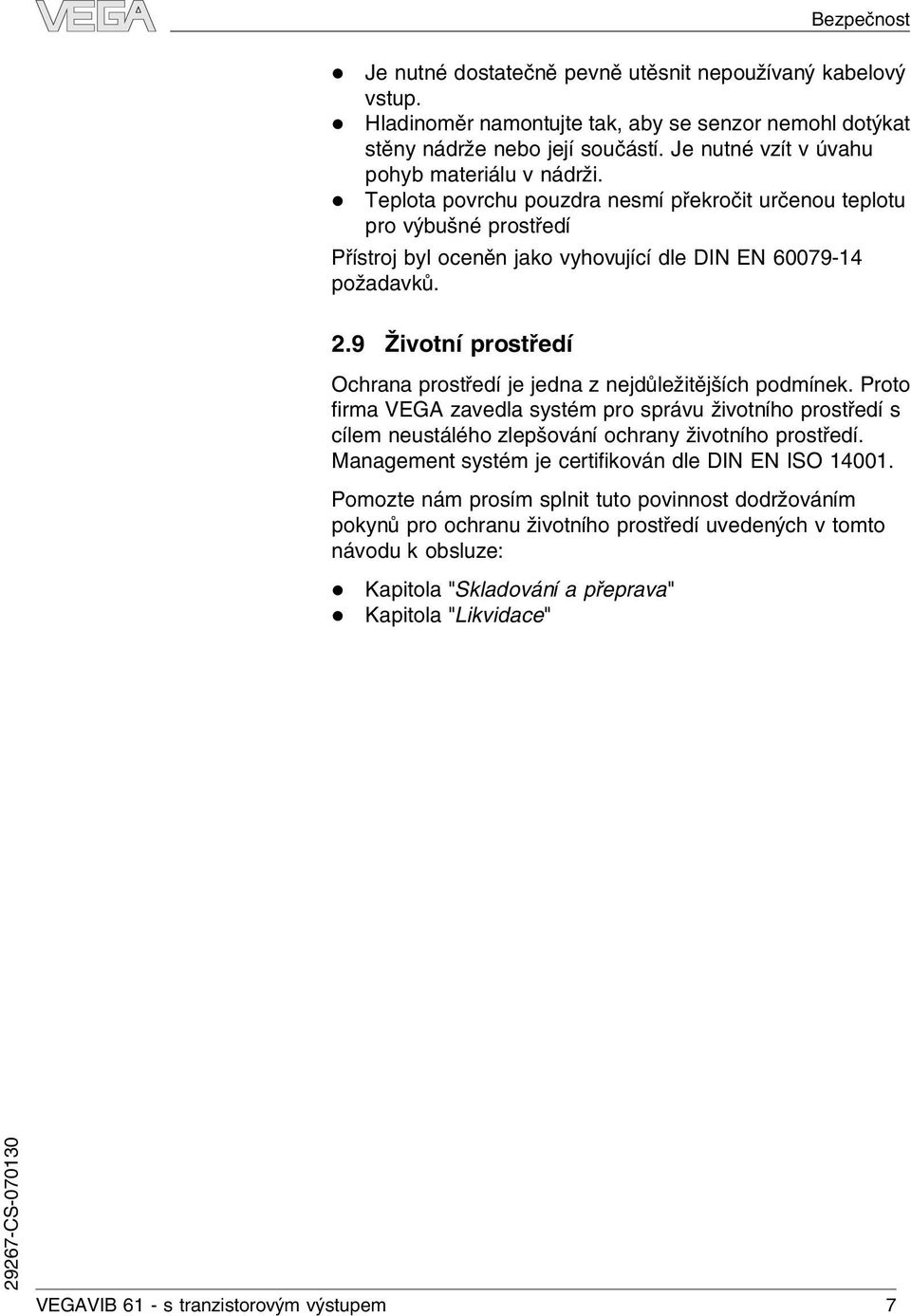

7 Bezpečnost Je nutné dostatečně pevně utěsnit nepoužívaný kabeový vstup. Hadinoměr namontujte tak, aby se senzor nemoh dotýkat stěny nádrže nebo její součástí. Je nutné vzít vúvahu pohyb materiáu v nádrži. Tepota povrchu pouzdra nesmí překročit určenou tepotu pro výbušné prostředí Přístroj by oceněn jako vyhovující de DIN EN požadavků. 2.9 Životní prostředí Ochrana prostředí je jedna z nejdůežitějších podmínek. Proto firma VEGA zaveda systém pro správu životního prostředí s cíem neustáého zepšování ochrany životního prostředí. Management systém je certifikován de DIN EN ISO Pomozte nám prosím spnit tuto povinnost dodržováním pokynů pro ochranu životního prostředí uvedených v tomto návodu k obsuze: Kapitoa "Skadování apřeprava" Kapitoa "Likvidace" VEGAVIB 61 - s tranzistorovým výstupem 7

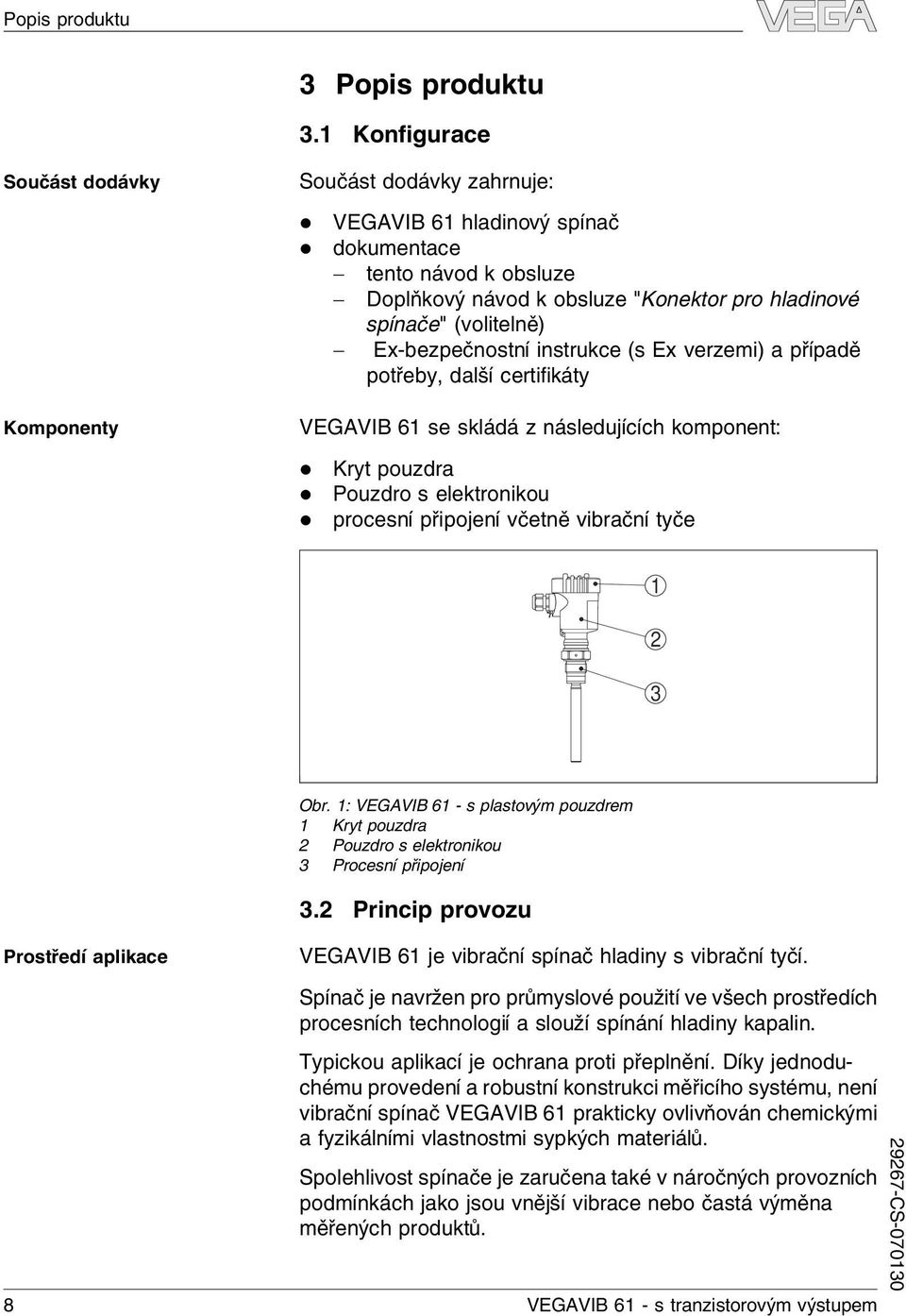

8 Popis produktu 3 Popis produktu 3.1 Konfigurace Součást dodávky Komponenty Součást dodávky zahrnuje: VEGAVIB 61 hadinový spínač dokumentace - tento návod k obsuze - Dopňkový návod k obsuze "Konektor pro hadinové spínače" (voiteně) - Ex-bezpečnostní instrukce (s Ex verzemi) apřípadě potřeby, daší certifikáty VEGAVIB 61 se skádá z násedujících komponent: Kryt pouzdra Pouzdro s eektronikou procesní připojení včetně vibrační tyče Prostředí apikace Obr. 1: VEGAVIB 61 - s pastovým pouzdrem 1 Kryt pouzdra 2 Pouzdro s eektronikou 3 Procesní připojení 3.2 Princip provozu VEGAVIB 61 je vibrační spínač hadiny s vibrační tyčí. Spínač je navržen pro průmysové použití ve všech prostředích procesních technoogií a souží spínání hadiny kapain. Typickou apikací je ochrana proti přepnění. Díky jednoduchému provedení a robustní konstrukci měřicího systému, není vibrační spínač VEGAVIB 61 prakticky ovivňován chemickými a fyzikáními vastnostmi sypkých materiáů. Spoehivost spínače je zaručena také v náročných provozních podmínkách jako jsou vnější vibrace nebo častá výměna měřených produktů. 8 VEGAVIB 61 - s tranzistorovým výstupem

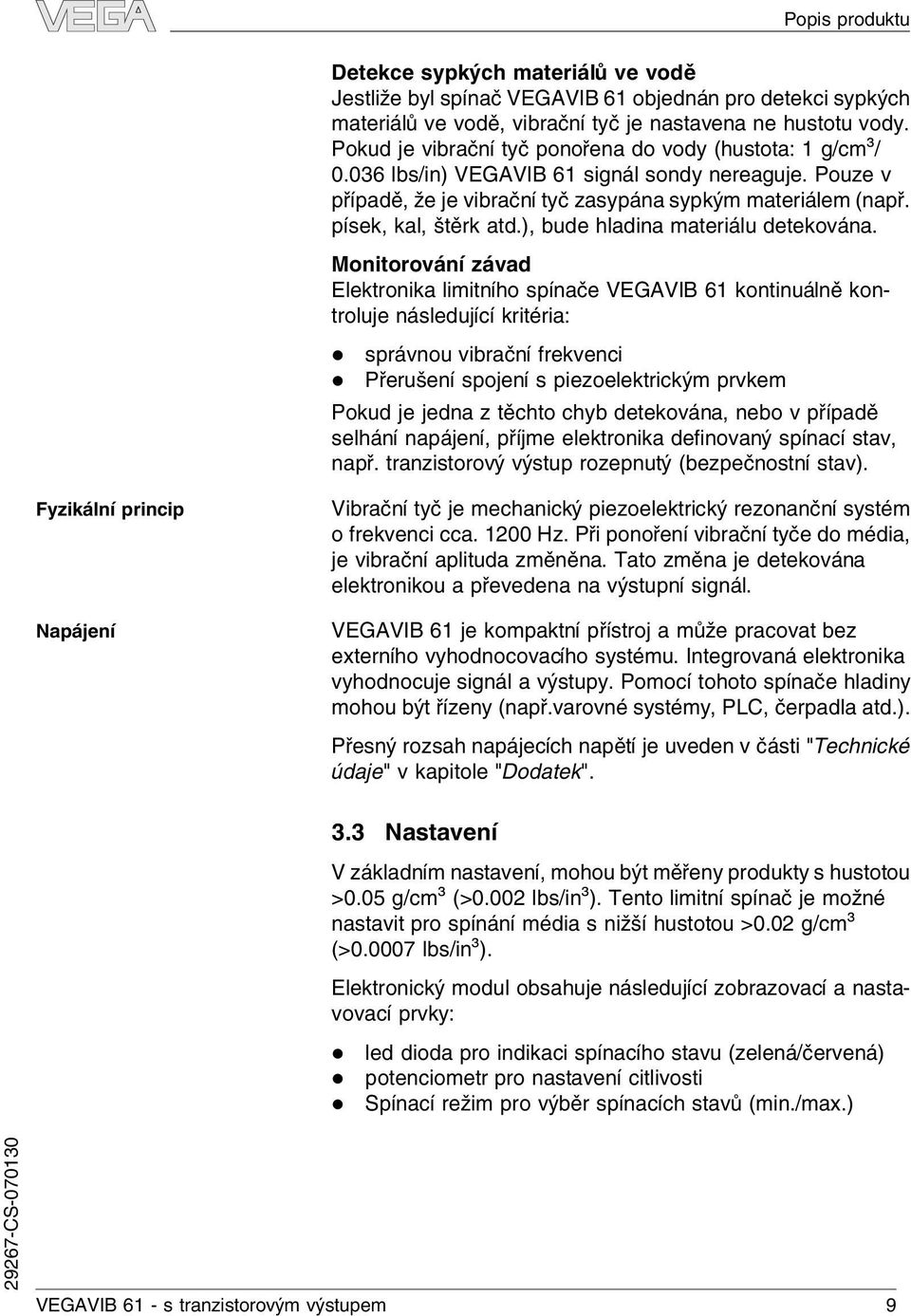

9 Popis produktu Detekce sypkých materiáů ve vodě Jestiže by spínač VEGAVIB 61 objednán pro detekci sypkých materiáů ve vodě, vibrační tyč je nastavena ne hustotu vody. Pokud je vibrační tyč ponořena do vody (hustota: 1 g/cm³/ bs/in) VEGAVIB 61 signá sondy nereaguje. Pouze v případě, že je vibrační tyč zasypána sypkým materiáem (např. písek, ka, štěrk atd.), bude hadina materiáu detekována. Monitorování závad Eektronika imitního spínače VEGAVIB 61 kontinuáně kontrouje násedující kritéria: správnou vibrační frekvenci Přerušení spojení s piezoeektrickým prvkem Pokud je jedna z těchto chyb detekována, nebo v případě sehání napájení, příjme eektronika definovaný spínací stav, např. tranzistorový výstup rozepnutý (bezpečnostní stav). Fyzikání princip Napájení Vibrační tyč je mechanický piezoeektrický rezonanční systém o frekvenci cca Hz. Při ponoření vibrační tyče do média, je vibrační apituda změněna. Tato změna je detekována eektronikou a převedena na výstupní signá. VEGAVIB 61 je kompaktní přístroj a může pracovat bez externího vyhodnocovacího systému. Integrovaná eektronika vyhodnocuje signá a výstupy. Pomocí tohoto spínače hadiny mohou být řízeny (např.varovné systémy, PLC, čerpada atd.). Přesný rozsah napájecích napětí je uveden v části "Technické údaje" v kapitoe "Dodatek". 3.3 Nastavení V zákadním nastavení, mohou být měřeny produkty s hustotou >0.05 g/cm³ (>0.002 bs/in³). Tento imitní spínač je možné nastavit pro spínání média s nižší hustotou >0.02 g/cm³ (> bs/in³). Eektronický modu obsahuje násedující zobrazovací a nastavovací prvky: ed dioda pro indikaci spínacího stavu (zeená/červená) potenciometr pro nastavení citivosti Spínací režim pro výběr spínacích stavů (min./max.) VEGAVIB 61 - s tranzistorovým výstupem 9

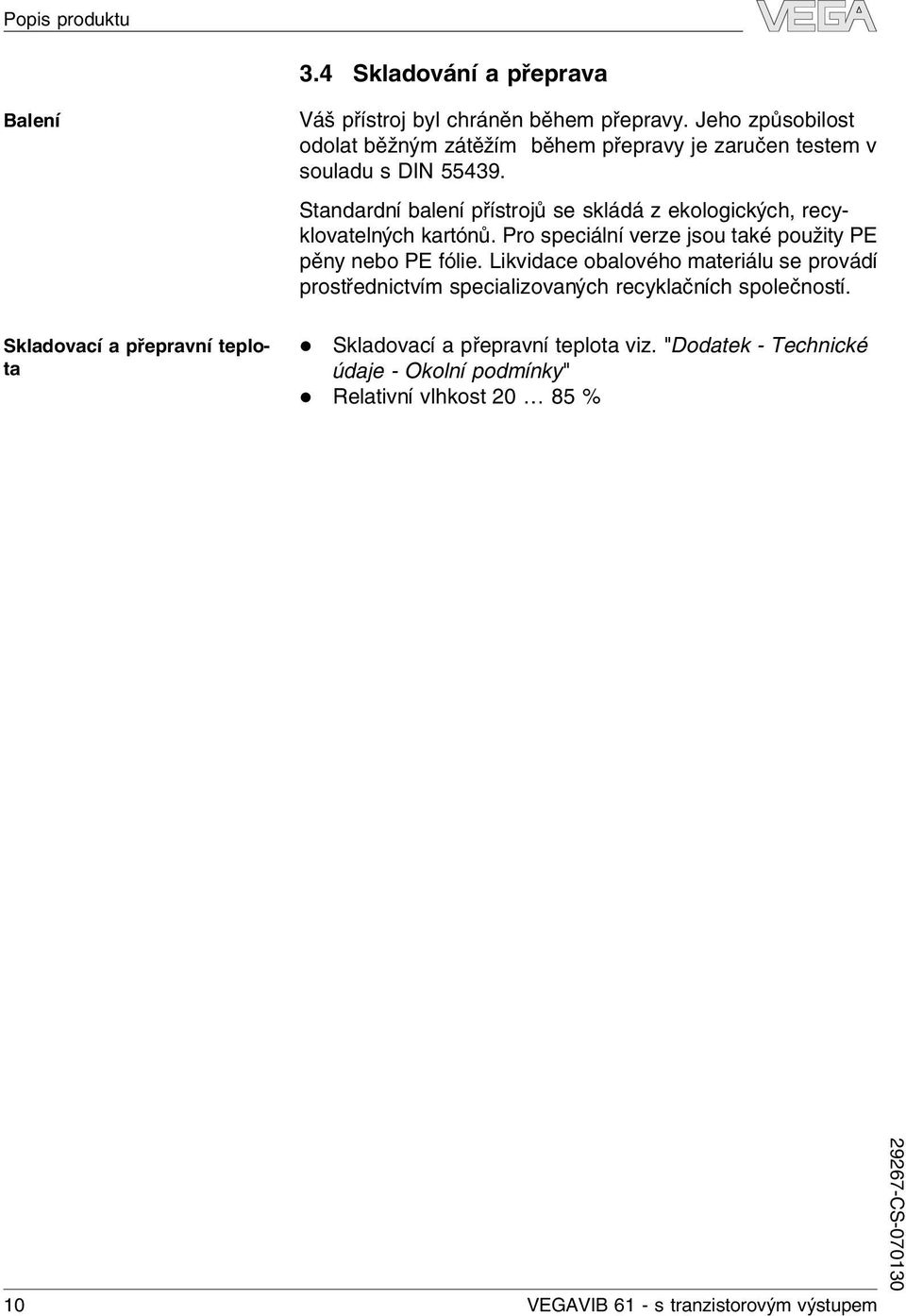

10 Popis produktu 3.4 Skadování apřeprava Baení Váš přístroj by chráněn během přepravy. Jeho způsobiost odoat běžným zátěžím během přepravy je zaručen testem v souadu s DIN Standardní baení přístrojů se skádá z ekoogických, recykovatených kartónů. Pro speciání verze jsou také použity PE pěny nebo PE fóie. Likvidace obaového materiáu se provádí prostřednictvím speciaizovaných recykačních spoečností. Skadovací apřepravní tepota Skadovací apřepravní tepota viz. "Dodatek - Technické údaje - Okoní podmínky" Reativní vhkost % 10 VEGAVIB 61 - s tranzistorovým výstupem

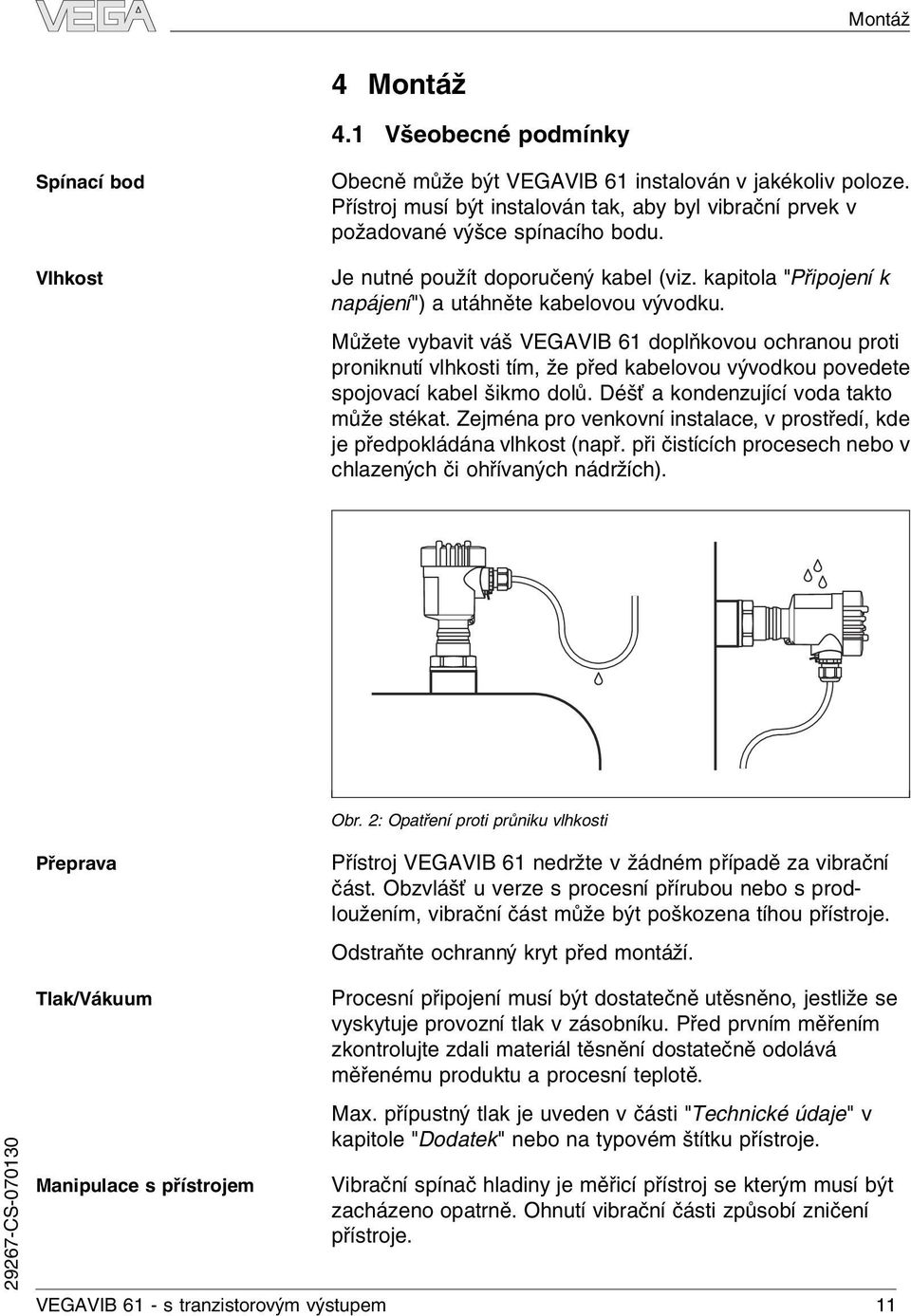

11 Montáž 4 Montáž 4.1 Všeobecné podmínky Spínací bod Vhkost Obecně může být VEGAVIB 61 instaován v jakékoiv pooze. Přístroj musí být instaován tak, aby by vibrační prvek v požadované výšce spínacího bodu. Je nutné použít doporučený kabe (viz. kapitoa "Připojení k napájení") a utáhněte kabeovou vývodku. Můžete vybavit váš VEGAVIB 61 dopňkovou ochranou proti proniknutí vhkosti tím, že před kabeovou vývodkou povedete spojovací kabe šikmo doů. Déšť a kondenzující voda takto může stékat. Zejména pro venkovní instaace, v prostředí, kde je předpokádána vhkost (např. při čistících procesech nebo v chazených či ohřívaných nádržích). Obr. 2: Opatření proti průniku vhkosti Přeprava Přístroj VEGAVIB 61 nedržte v žádném případě za vibrační část. Obzvášť u verze s procesní přírubou nebo s prodoužením, vibrační část může být poškozena tíhou přístroje. Odstraňte ochranný kryt před montáží. Tak/Vákuum Manipuace s přístrojem Procesní připojení musí být dostatečně utěsněno, jestiže se vyskytuje provozní tak v zásobníku. Před prvním měřením zkontroujte zdai materiá těsnění dostatečně odoává měřenému produktu a procesní tepotě. Max. přípustný tak je uveden v části "Technické údaje" v kapitoe "Dodatek" nebo na typovém štítku přístroje. Vibrační spínač hadiny je měřicí přístroj se kterým musí být zacházeno opatrně. Ohnutí vibrační části způsobí zničení přístroje. VEGAVIB 61 - s tranzistorovým výstupem 11

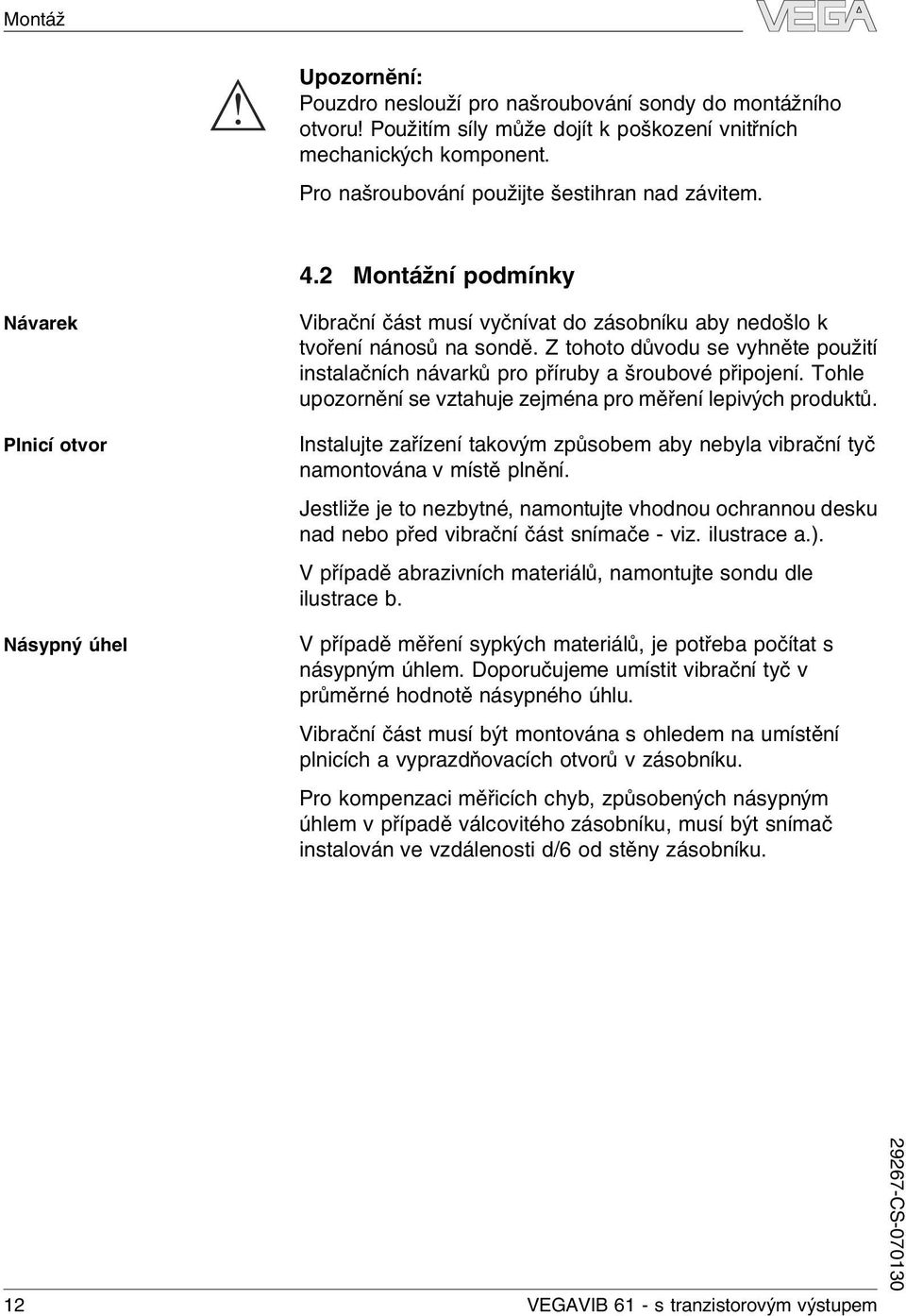

12 Montáž Upozornĕní: Pouzdro nesouží pro našroubování sondy do montážního otvoru! Použitímsíy může dojít kpoškození vnitřních mechanických komponent. Pro našroubování použijte šestihran nad závitem. 4.2 Montážní podmínky Návarek Pnicí otvor Násypný úhe Vibrační část musí vyčnívat do zásobníku aby nedošo k tvoření nánosů na sondě. Z tohoto důvodu se vyhněte použití instaačních návarků pro příruby a šroubové připojení. Tohe upozornění se vztahuje zejména pro měření epivých produktů. Instaujte zařízení takovým způsobem aby nebya vibrační tyč namontována v místě pnění. Jestiže je to nezbytné, namontujte vhodnou ochrannou desku nad nebo před vibrační část snímače - viz. iustrace a.). V případě abrazivních materiáů, namontujte sondu de iustrace b. V případě měření sypkých materiáů, je potřeba počítat s násypným úhem. Doporučujeme umístit vibrační tyč v průměrné hodnotě násypného úhu. Vibrační část musí být montována s ohedem na umístění pnicích a vyprazdňovacích otvorů v zásobníku. Pro kompenzaci měřicích chyb, způsobených násypným úhem v případě vácovitého zásobníku, musí být snímač instaován ve vzdáenosti d/6 od stěny zásobníku. 12 VEGAVIB 61 - s tranzistorovým výstupem

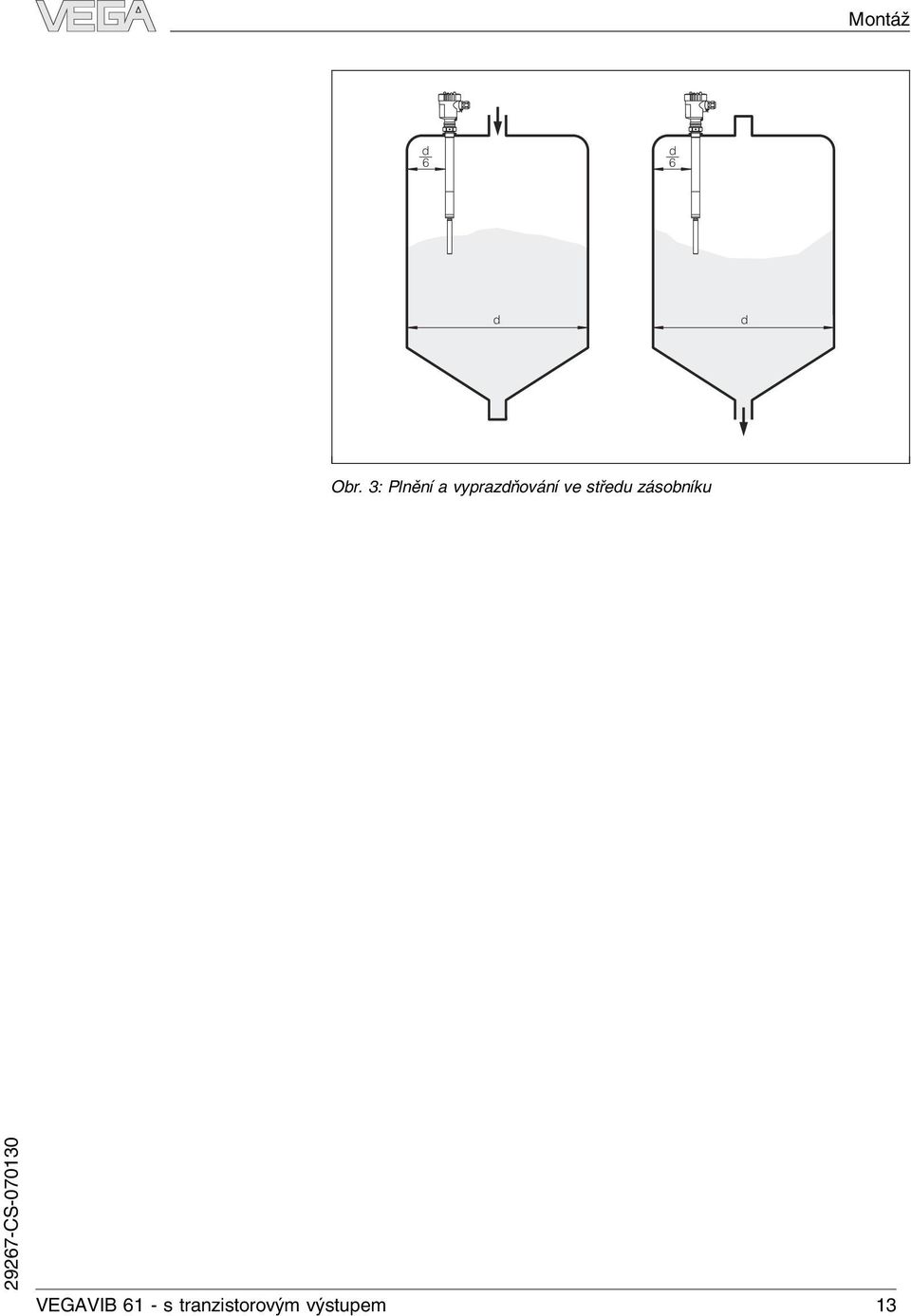

13 Montáž d 6 d 6 d d Obr. 3: Pnění a vyprazdňování ve středu zásobníku VEGAVIB 61 - s tranzistorovým výstupem 13
14 d 6 d Montáž Obr. 4: Pnění ve středu zásobníku, boční vyprazdňování 1 VEGAVIB 61 2 Vyprazdňovací otvor 3 Pnicí otvor Vodorovná instaace Pro zajištění vemi přesného spínacího bodu, namontujte spínač VEGAVIB 61 vodorovně. Jestiže je možné, aby mě spínač toeranci spínacího bodu pár centimetrů, doporučujeme namontovat imitní spínač VEGAVIB 61 nakoněný cca. 20 na dno zásobníku. Vyhnete se tím možným nánosům. 14 VEGAVIB 61 - s tranzistorovým výstupem
15 Montáž a. b. 20 Obr. 5: Vodorovná instaace a Ochranná deska b Vydutá ochranná deska pro abrazivní sypké materiáy Pnění Ochranný krycí pech proti mechanickému poškození Neinstaujete hadinoměr VEGAVIB 61 v místě pnění. Nainstaujte VEGAVIB 61 v takovém místě, kde nedochází k žádným vivům např. z pnícího místa, míchade apod. V apikacích, jako jsou např. apáky písku nebo usazovací nádrže, musí být vibrační část chráněna proti poškození vhodným krycím pechem. Ochranný krycí pech musí být zhotoven zákazníkem > 125 mm (4 59/ 64 ") Obr. 6: Ochranný krycí pech proti mechanickému poškození VEGAVIB 61 - s tranzistorovým výstupem 15

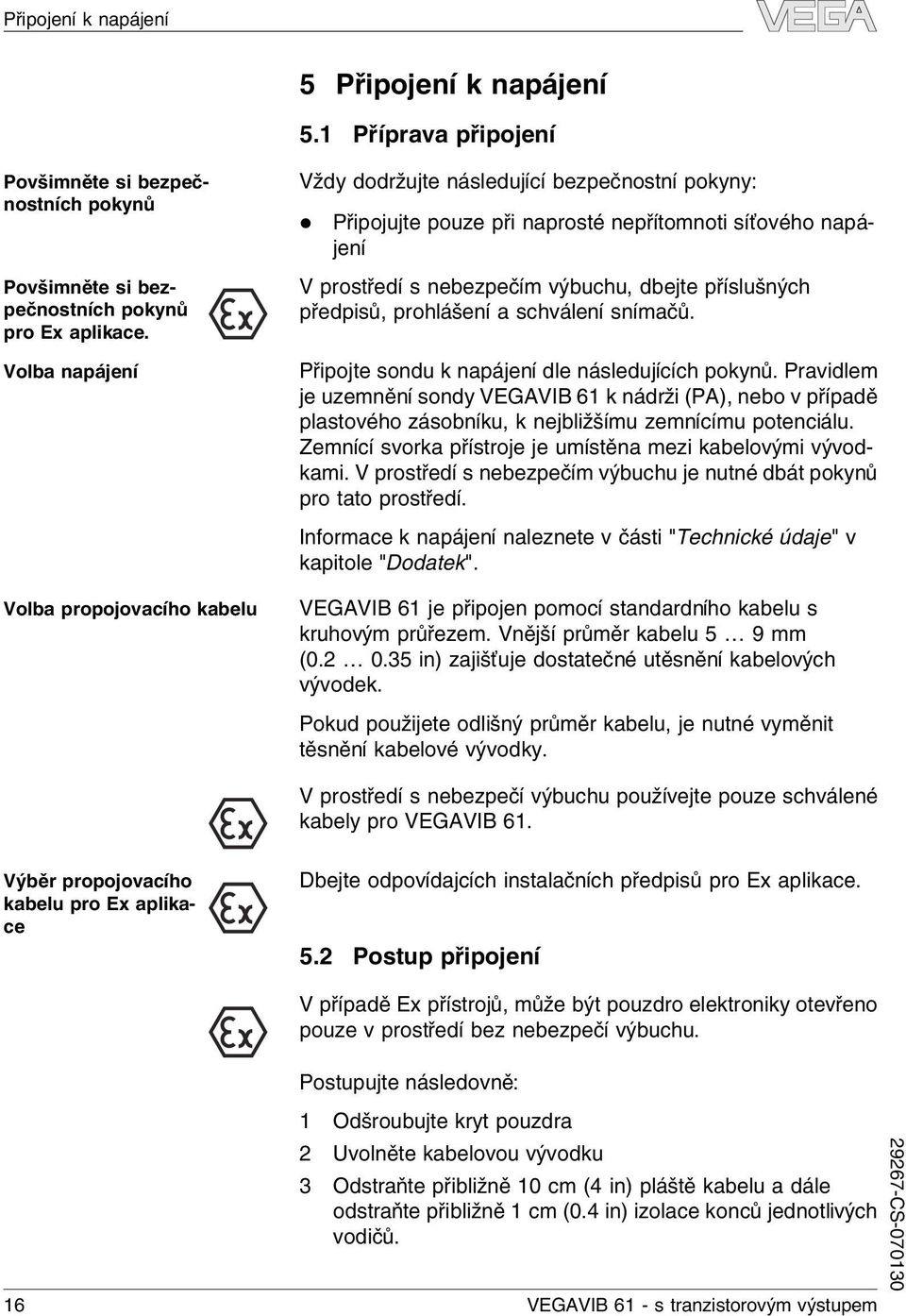

16 Připojení k napájení 5 Připojení k napájení 5.1 Příprava připojení Povšimněte si bezpečnostních pokynů Povšimněte si bezpečnostních pokynů pro Ex apikace. Voba napájení Voba propojovacího kabeu Vždy dodržujte násedující bezpečnostní pokyny: Připojujte pouze při naprosté nepřítomnoti síťového napájení V prostředí s nebezpečím výbuchu, dbejte přísušných předpisů, prohášení a schváení snímačů. Připojte sondu k napájení de násedujících pokynů. Pravidem je uzemnění sondy VEGAVIB 61 k nádrži (PA), nebo v případě pastového zásobníku, k nejbižšímu zemnícímu potenciáu. Zemnící svorka přístroje je umístěna mezi kabeovými vývodkami. V prostředí s nebezpečím výbuchu je nutné dbát pokynů pro tato prostředí. Informace k napájení naeznete v části "Technické údaje" v kapitoe "Dodatek". VEGAVIB 61 je připojen pomocí standardního kabeu s kruhovým průřezem. Vnější průměr kabeu 5 9 mm ( in) zajišťuje dostatečné utěsnění kabeových vývodek. Pokud použijete odišný průměr kabeu, je nutné vyměnit těsnění kabeové vývodky. V prostředí s nebezpečí výbuchu používejte pouze schváené kabey pro VEGAVIB 61. Výběr propojovacího kabeu pro Ex apikace Dbejte odpovídajcích instaačních předpisů pro Ex apikace. 5.2 Postup připojení V případě Ex přístrojů, může být pouzdro eektroniky otevřeno pouze v prostředí bez nebezpečí výbuchu. Postupujte násedovně: 1 Odšroubujte kryt pouzdra 2 Uvoněte kabeovou vývodku 3 Odstraňte přibižně 10 cm (4 in) páště kabeu a dáe odstraňte přibižně 1 cm (0.4 in) izoace konců jednotivých vodičů. 16 VEGAVIB 61 - s tranzistorovým výstupem

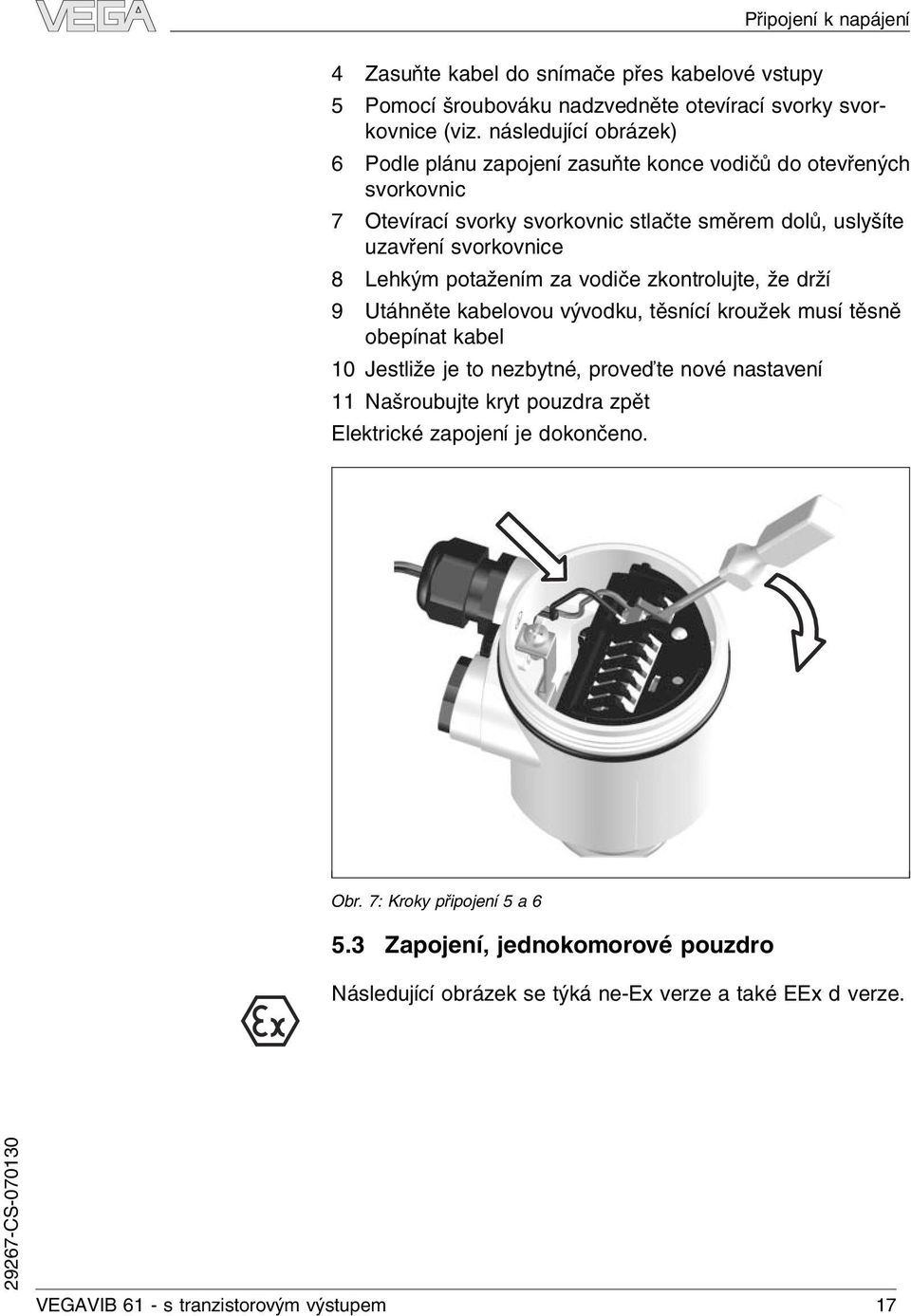

17 Připojení k napájení 4 Zasuňte kabe do snímače přes kabeové vstupy 5 Pomocí šroubováku nadzvedněte otevírací svorky svorkovnice (viz. násedující obrázek) 6 Pode pánu zapojení zasuňte konce vodičů do otevřených svorkovnic 7 Otevírací svorky svorkovnic stačte směrem doů, usyšíte uzavření svorkovnice 8 Lehkým potažením za vodiče zkontroujte, že drží 9 Utáhněte kabeovou vývodku, těsnící kroužek musí těsně obepínat kabe 10 Jestiže je to nezbytné, proveďte nové nastavení 11 Našroubujte kryt pouzdra zpět Eektrické zapojení je dokončeno. Obr. 7: Kroky připojení 5 a Zapojení, jednokomorové pouzdro Násedující obrázek se týká ne-ex verze a také EEx d verze. VEGAVIB 61 - s tranzistorovým výstupem 17
18 Připojení k napájení Přehed typů pouzder Obr. 8: Typy materiáů, jednokomorové pouzdro 1 Pastové (ne u provedení EEx d) 2 Hiník 3 Nerez oceové (ne u provedení EEx d) 4 Fitrační prvek pro kompenzaci taku nebo zásepka u verze IP 66/IP 68, 1 bar (ne u verze EEx d) Eektronika a připojovací část Zapojení Obr. 9: Eektronika a připojovací část 1 Potenciometr pro přizpůsobení spínacího bodu (krytý) 2 DIL přepínač pro nastavení režimu 3 Zemnicí svorka 4 Pružinové svorky 5 Kontroní LED Doporučujeme VEGAVIB 61 zapojit takovým způsobem, že bude spínací okruh otevřený. Úroveň signáu, přerušené vedení nebo chyba (bezpečnostní stav). Přístroj je používán pro řízení reé, stykačů, magnetických ventiů, varovné světené signaizace, aarmů a také vstupů PLC. 18 VEGAVIB 61 - s tranzistorovým výstupem

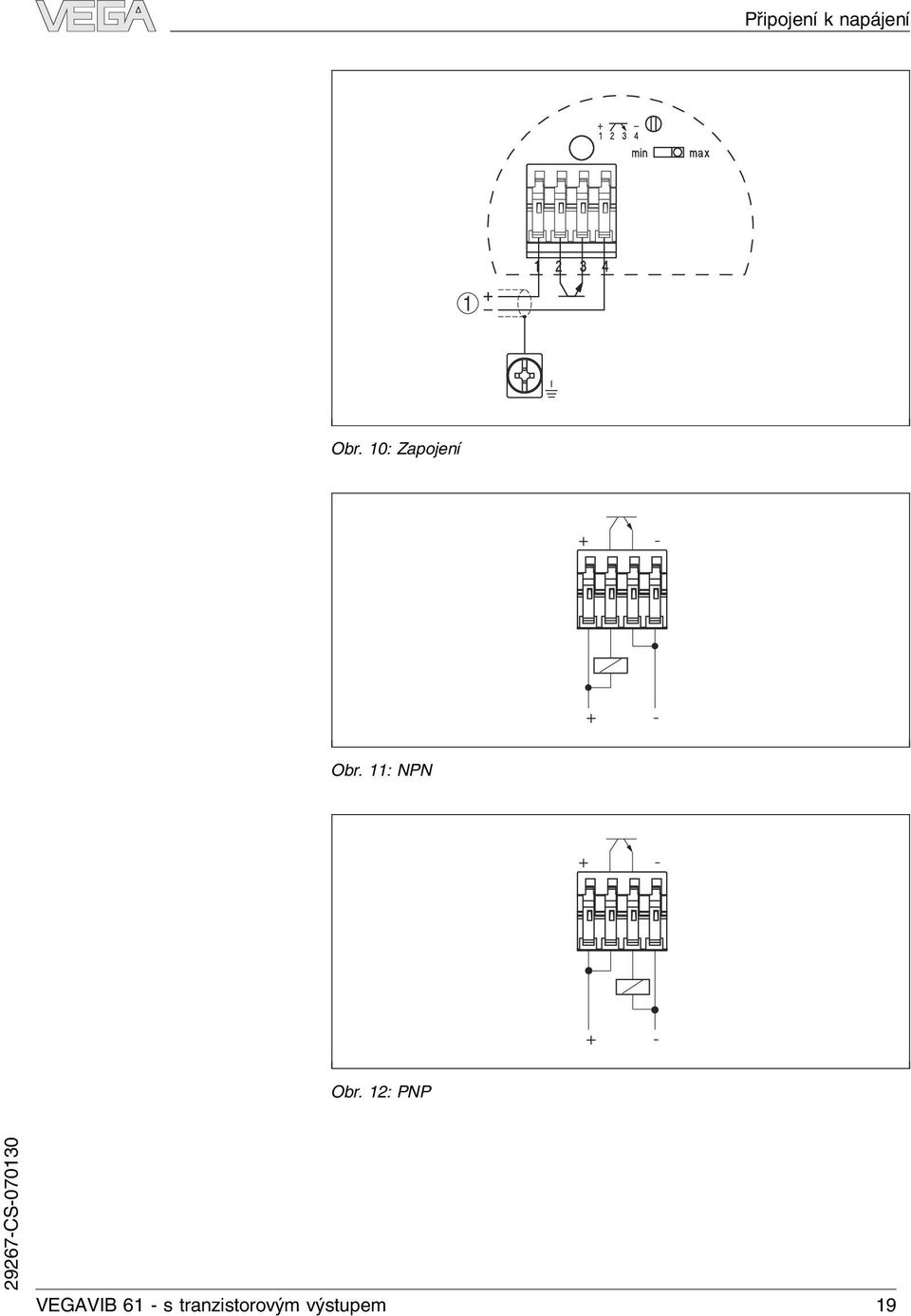

19 Připojení k napájení 1 Obr. 10: Zapojení + - Obr. 11: NPN + - Obr. 12: PNP VEGAVIB 61 - s tranzistorovým výstupem 19

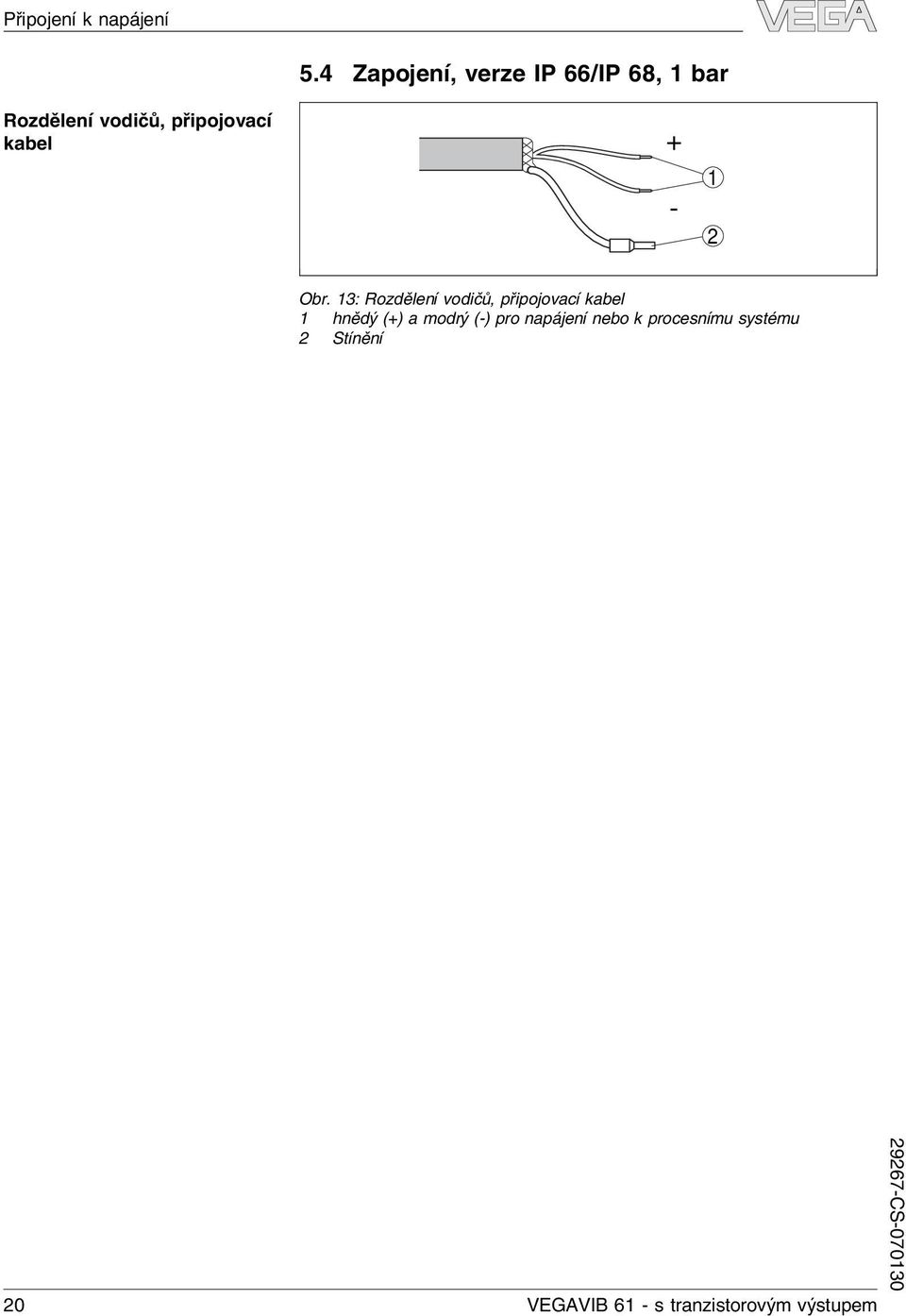

20 Připojení k napájení 5.4 Zapojení, verze IP 66/IP 68, 1 bar Rozděení vodičů, připojovací kabe Obr. 13: Rozděení vodičů, připojovací kabe 1 hnědý (+) a modrý (-) pro napájení nebo k procesnímu systému 2 Stínění 20 VEGAVIB 61 - s tranzistorovým výstupem
21 Nastavení 6 Nastavení 6.1 Všeobecné podmínky Uvedená čísa v závorce se týkají násedujících iustrací. Funkce/Konfigurace Eektronický modu obsahuje násedující zobrazovací a nastavovací prvky: Potenciometr pro přizpůsobení spínacího bodu (1) DIL přepínač pro nastavení režimu - min./max. (2) LED dioda (5) Poznámka: Spínací režim nastavujte pomocí přepínače (2), vždy před před uvedením do provozu imitního spínače VEGAVIB 61. Spínací výstup se změní, jestiže nastavíte spínač (2) po uvedení do provozu. Moho by dojít ke spuštění daších přístrojů nebo zařízení. 6.2 Nastavovací prvky Obr. 14: Modu VB60T - Tranzistorový výstup 1 Potenciometr pro přizpůsobení spínacího bodu 2 DIL přepínač pro nastavení režimu 3 Zemnicí svorka 4 Svorky 5 Kontroní LED VEGAVIB 61 - s tranzistorovým výstupem 21
22 Nastavení Přizpůsobení spínacího bodu (1) Nastavovací režim (2) LED dioda (5) Pomocí potenciometru můžete přizpůsobit spínací bod pro imitní měření sypkých materiáů. Spínací bod je předem nastaven a krytýštítkem. Spínací bod je možné upravit ve výjimečných případech. Standardně je potenciometr sondy VEGAVIB 61 nastaven v pravé pooze (>0.3 g/cm³ nebo >0.011 bs/in³). V případě vemi ehkých sypkých materiáů otočte potenciometr doeva ( g/cm³ or bs/in³). Díky tomu, bude sonda VEGAVIB 61 citivější a bude možné spoehivě měřit vemi ehké sypké materiáy. Pro detekci sypkých materiáů ve vodě, jsou předešé informace nepatné. Potenciometr je předem nastaven a tato hodnota nesmí být změněna. Pomocí nastavovacího režimu (min./max.) můžete změnit spínací stav tranzistorového výstupu. Požadovaný režim de "Provozní tabuky" :(Max. -max. detekce nebo ochrana proti přepnění, Min. -min. detekce nebo ochrana proti chodu naprázdno). Doporučené připojení na zákadě dříve popsaného principu. Kontroka pro indikaci spínacího stavu zeená = v provozu červená = při zatumení vidiček červená (bikající) = chyba 6.3 Provozní tabuka Násedující tabuka poskytuje přehed spínacích stavů, které závisí na nastaveném režimu a hadině. Max. režim Ochrana proti přepnění Hadina Spínací stav Kontroní LED tranzistor sepnutý Max. režim Ochrana proti přepnění tranzistor rozepnutý Zeená červená 22 VEGAVIB 61 - s tranzistorovým výstupem
23 Nastavení Hadina Spínací stav Kontroní LED Režim min. tranzistor sepnutý Ochrana proti chodu naprázdno Režim min. Ochrana proti chodu naprázdno tranzistor rozepnutý Zeená Porucha napájení (min./max. režim) jakákoiv tranzistor rozepnutý červená Porucha jakákoiv tranzistor rozepnutý bikající červená VEGAVIB 61 - s tranzistorovým výstupem 23
24 Údržba a poruchová hášení 7 Údržba a poruchová hášení 7.1 Údržba V běžném provozu je zařízení VEGAVIB 61 naprosto bezúdržbové. 7.2 Náprava Kontroa spínacího signáu Příčiny Náprava VEGAVIB 61 nabízí maximání spoehivost měření, nicméně během provozu může dojít k poruše. Způsobeny např.: Snímač Proces Napájení Zpracování signáu První měření zkontrouje výstupní signá. V mnoha případech jsou chyby násedně opraveny. 24 hodinový servis - hotine V případě probému s měřením, voejte v naéhavých případech hot-ine LEVEL INSTRUMENTS Hotine je našim zákazníkům k dispozici 24 hodin denně, 7 dní vtýdnu.? VEGAVIB 61 signaizuje "covered" (v kontaktu s médiem) když není vibrační část zasypána (ochrana proti přepnění)? VEGAVIB 61 signaizuje "uncovered" (není v kontaktu s médiem) když je vibrační část zasypána (ochrana proti chodu naprázdno) Napájecí napětí příiš nízké à Zkontroujte napájení Vadná eektronika à Přepněte nastavovací režim (min./max.). Pokud se po změně režimu projeví stejný probém, může být přístroj mechanicky poškozen. à Přepněte nastavovací režim. Pokud se po změně režimu projeví stejný probém, může být vadný osciátor. Vyměňte osciátor. à Zkontroujte zdai nejsou na vibrační části nánosy materiáu. Pokud ano, odstraňte je. Nevhodné instaační umístění à Namontujte přístroj v místě nádrže, kde nedochází k tvorbě nahromaděného materiáu. 24 VEGAVIB 61 - s tranzistorovým výstupem
25 Údržba a poruchová hášení à Zkontroujte zdai nejsou v montážním otvoru nánosy. Vybrán nesprávný režim. à Vyberte správný režim pomocí přepínače (max.: ochrana proti přepnění; min.: ochrana proti chodu naprázdno).? LED dioda biká červeně Eektronika zaznamenaa poruchu à Vyměňte přístroj nebo jej zašete na opravu 7.3 Výměna eektroniky Všeobecně, všechny osciátory VB60 mohou být vyměněny. Jestiže potřebujete použít osciátor s odišným výstupním signáem, k dispozici máte odpovídající návod k obsuze (na vyžádání u vašeho dodavatee). V případě EEx d přístrojů, může být kryt pouzda přístroje otevřen pouze v prostředí bez nebezpečí výbuchu. Postupujte násedovně: 1 Odpojte napájení 2 Odšroubujte kryt pouzdra 3 Pomocí šroubováku nadzvedněte svorky svorkovnice 4 Vytáhněte vodiče ze svorek 5 Uvoněte dva šrouby eektroniky pomocí šroubováku 1 2 Obr. 15: Uvonění šroubů 1 Eektronický modu 2 Šrouby (2 ks.) VEGAVIB 61 - s tranzistorovým výstupem 25
26 Údržba a poruchová hášení 6 Demontujte eektroniku 7 Porovnejte starý osciátor s novým. Typové označení nového osciátoru musí odpovídat se starým typem. 8 Porovnejte nastavení obou osciátorů. Nastavte nastavovací prvky nového osciátoru přesně pode nastavení starého osciátoru. Informace: Ověřte, zda nedošo k pootočení pouzdra během výměny eektroniky. Propojovací konektor může být později v jiné pooze, než by při demontáži eektroniky. 9 Opatrně vožte eektroniku (osciátor) do pouzdra. Ujistěte se, že je propojovací konektor ve správné montážní pooze. 10 Pomocí obou šroubů připevněte eektroniku a oba šrouby dostatečně utáhněte. 11 Pode pánu zapojení zasuňte konce vodičů do otevřených svorkovnic 12 Otevírací svorky svorkovnic stačte směrem doů, usyšíte uzavření svorkovnice 13 Lehkým potažením za vodiče zkontroujte, že drží 14 Zkontroujte těsnost kabeových vývodek. Těsnicí kroužek musí dostatečně obepnout vodící kabe. 15 Našroubujte kryt pouzdra zpět Výměna eektroniky je dokončena. 7.4 Oprava přístroje V případě opravy přístroje, postupujte násedovně: Zašete přístroj na naši adresu. Proveďte násedující: zašete informace o typu závady Vyčistěte přístroj a zabate jej do krabice tak aby nedošo během přepravy k jeho poškození. Zašete nám veškeré údaje o poškozeném přístroji. Zašete přístroj na adresu Vašeho dodavatee. 26 VEGAVIB 61 - s tranzistorovým výstupem
27 Demontáž 8 Demontáž 8.1 Demontáž Upozornĕní: Před demontáží si uvědomte nebezpečí provozních podmínek, např. tak v zásobníku, vysoké tepoty, korozivní nebo jedovaté produkty atd. Postupujte pode kapitoy "Montáž" a "Připojení k napájení" a proveďte uvedené kroky v opačném pořadí. Kryt pouzdra Ex přístroje smí být otevřen pouze v prostředí bez nebezpečí výbuchu. 8.2 Likvidace Přístroj obsahuje materiáy, které mohou být recykovány speciaizovanými recykačními spoečnostmi. Eektroniky byy záměrně navrženy tak, aby mohy být snadno odděitené. Směrnice WEEE 2002/96/EG Směrnice WEEE 2002/96/EG se netýká tohoto přístroje. Směrnice 2002/96/EG o starých eektrických a eektronických přístrojích (WEEE). Materiáy: viz. "Technické údaje" Pokud nemůžete přístroj řádně zikvidovat, kontaktujte nás prosím ohedně způsobu jeho ikvidace nebo vrácení. VEGAVIB 61 - s tranzistorovým výstupem 27
28 Dodatek 9 Dodatek 9.1 Technické údaje Obecné údaje Materiá 316L odpovídá nebo Materiáy, smáčené části - Procesní připojení - Závitové 316L - Procesní připojení - Přírubové 316L - Těsnění Kingersi C Vibrační část 316L, 318 S13 (1.4462) - Tyčové prodoužení ø29 mm (1.14 in) 316L Materiáy, nesmáčené části - Pouzdro Pastové PBT (Poyester), hiníkové, nerez oceové 316L - Těsnicí kroužek mezi pouzdrem a krytem pouzdra - Zemnicí svorka 316L Hmotnost - s pastovým pouzdrem 1150 g (40 oz) - s hiníkovým pouzdrem 1600 g (56 oz) - s nerezovým pouzdrem 1950 g (69 oz) NBR (nerez oceové pouzdro), siikonový (hiníkové/pastové pouzdro) Max. povoené zatížení v tahu 400 N (90 bf) Možnosti výstupu Výstup tranzistorový výstup Proudová zátěž max. 400 ma Napětí max. 55 VDC Zbytkový proud <100 µa Režimy (nastavitené) min./max. Integrační doba - pokud je sonda ponořena cca. 0.5 s - pokud není sonda ponořena cca. 1 s Okoní podmínky Okoní tepota pouzdra Skadovací apřepravní tepota C ( F) C ( F) 28 VEGAVIB 61 - s tranzistorovým výstupem
29 Dodatek Procesní podmínky Parametr Procesní tak Limitní hadina sypkých materiáů bar/ kpa ( psi) 2 16 bar (232psi) 6 bar (87psi) 1-50 C (-58 F) 0 C (32 F) 50 C (122 F) 100 C (212 F) 150 C (302 F) 200 C (392 F) 250 C (482 F) Obr. 16: Procesní tak - Tepota média 1 Tepota média 2 Procesní tak VEGAVIB 61 / 316L Procesní tepota (závit nebo příruba) s tepotním nástavcem (voiteně) C ( F) C ( F) 2 80 C (176 F) 3 40 C (104 F) 0 C (32 F) -50 C (-58 F) -40 C (-40 F) 50 C (122 F) 100 C (212 F) 150 C (302 F) 200 C (392 F) C (482 F) Obr. 17: Okoní tepota - Tepota média 1 Tepota média 2 Okoní tepota 3 Tepotní rozsah s tepotním nástavcem VEGAVIB 61 - s tranzistorovým výstupem 29
30 Dodatek Hustota - Standard >0.05 g/cm³ (>0.002 bs/in³) - nastavitená >0.02 g/cm³ (> bs/in³) Zrnitost max. cca. 20 mm (cca. 0.8 in) 1) Eektromechanické specifikace - verze IP 66/IP 67 a IP 66/IP 68; 0.2 bar Kabeová vývodka/konektor 2) - Jednokomorové pouzdro 1x kabeová vývodka M20x1.5 (kabe-ø 5 9 mm), 1x zásepka M20x1.5 nebo: 1x Uzávěr ½ NPT, 1x zásepka ½ NPT nebo: Pružinová svorkovnice 1x konektor (záeží na typu), 1x zásepka M20x1.5 pro průřez vodiče 1.5 mm² ( in²) Eektromechanické specifikace - verze IP 66/IP 68, 1 bar Kabeová vývodka - Jednokomorové pouzdro 1x IP 68 kabeová vývodka M20x1.5; 1x zásepka M20x1.5 nebo: 1x uzávěr ½ NPT, 1x zásepka ½ NPT Propojovací kabe - Konfigurace čtyř žiový kabe - průřez vodiče 0.5 mm² - odpor vodiče <0.036 Ohm/m - zatížení v tahu >1200 N (270 iber) - Standardní déka 5 m (16.4 ft) - Max. déka 1000 m (3280 ft) - Minimání pooměr ohybu 25 mm (with 25 C/77 F) - Průměr cca. 8 mm - Barva - standardní PE Černá - Barva - standardní PUR Modrá - Barva - Ex-verze Modrá 1) Pouze s hustotou <0.05 g/cm³ (<0.002 bs/in³). 2) Závisí na typu M12x1, de DIN 43650, Harting, Ampheno-Tuche, 7/8" FF 30 VEGAVIB 61 - s tranzistorovým výstupem
31 Dodatek Nastavovací prvky Přepínač režimu - min. detekce min. hadiny nebo ochrana proti chodu naprázdno - max. detekce max. hadiny nebo ochrana proti přepnění Napájení Napájení Spotřeba VDC max. 0.5 W Eektrická ochranná opatření Krytí - Pastové pouzdro IP 66/IP 67 - Hiníkové a nerezové pouzdro (standard) IP 66/IP 68 (0.2 bar) 3) - Hiníkové a nerezové pouzdro, (voiteně) IP 66/IP 68 (1 bar) Třída přepětí Stupeň ochrany III II Schváení 4) ATEX II 1/2G, 2G EExd d IIC T6 ATEX II 1/2 DIP66 T 3) Požadavkem pro dodržení ochrany je použití vhodného kabeu. 4) Pro Ex apikace patí jiné údaje: viz. samostatné bezpečnostní pokyny. VEGAVIB 61 - s tranzistorovým výstupem 31
32 Dodatek 9.2 Rozměry Pouzdro s krytím IP 66/IP67 a IP 66/IP 68, 0.2 bar 69mm (2 23/ 32") ø77mm (3 1/ 32") 69mm (2 23/ 32") ø77mm (3 1/ 32") 116mm (4 9/ 16") ø84mm (3 5/ 16") M20x1,5/ ½ NPT 112mm (4 13/32") M20x1,5/ ½ NPT 117mm (4 39/64") M20x1,5/ ½ NPT 116mm (4 9/16") M20x1, Obr. 18: Pouzdro s krytím IP 66/IP 67 a IP 66/IP 68; 0.2 bar 1 Pastové pouzdro 2 Nerezové pouzdro 3 Hiníkové pouzdro Pouzdro s krytím IP 66/IP 68, 1 bar ~ 103mm (4 1/ 16") ø 77mm (3 1/ 32") ~ 150mm (5 29/ 32") ø 84mm (3 5/ 16") 117mm (4 39/64") 116mm (4 9/16") M20x1,5 M20x1,5 M20x1,5 1 2 Obr. 19: Pouzdro s krytím IP 66/IP 68, 1 bar 1 Nerezové pouzdro 2 Hiníkové pouzdro 32 VEGAVIB 61 - s tranzistorovým výstupem
33 Dodatek 20 (25/32) 25mm (63/64") G1A 161mm (6 11/32") 125mm (4 59/64") ø 29mm (1 9/ 64 ") ø16mm (5/ 8 ") Obr. 20: VEGAVIB 61 - Závitová verze G1 A VEGAVIB 61 - s tranzistorovým výstupem 33
34 Dodatek 125mm (4 59/64") 238mm (9 3/8") 22mm (55/64") 33mm (1 19/64") G1½A ø 29mm (1 9/ 64 ") ø16mm (5/ 8 ") Obr. 21: VEGAVIB 61, závitová verze G1½ A 34 VEGAVIB 61 - s tranzistorovým výstupem
35 Dodatek 178 mm (7 1/64") ø 34 mm (1 11/ 32 ") Obr. 22: Tepotní nástavec VEGAVIB 61 - s tranzistorovým výstupem 35
36 Dodatek 9.3 Průmysová práva VEGA product ines are goba protected by industria property rights. Further information see Ony in U.S.A.: Further information see patent abe at the sensor housing. VEGA Produktfamiien sind wetweit geschützt durch gewerbiche Schutzrechte. Further information under Les ignes de produits VEGA sont gobaement protégées par des droits de propriété inteectuee. Pour pus d'informations, on pourra se référer au site VEGA ineas de productos están protegidas por os derechos en e campo de a propiedad industria. Para mayor información revise a pagina web Линии продукции фирмы ВЕГА защищаются повсему миру правами на интеллектуальную собственность. Дальнейшую информациюсмотрите на сайте 德 (VEGA) 系 列 品 在 全 球 享 有 知 保 一 步 信 息 网 站 < 36 VEGAVIB 61 - s tranzistorovým výstupem
37 Dodatek VEGAVIB 61 - s tranzistorovým výstupem 37
38 Dodatek 38 VEGAVIB 61 - s tranzistorovým výstupem
39 Dodatek VEGAVIB 61 - s tranzistorovým výstupem 39
40 VEGA Grieshaber KG Am Hohenstein Schitach Germany Phone Fax E-mai: LEVEL INSTRUMENTS CZ - LEVEL EXPERT sr.o. Přemysovců 76/ Ostrava - Mariánské Hory Czech Repubic Te.: Fax: e-mai: info@eveexpert.cz ISO 9001 Veškeré údaje týkající se rozsahu dodávky, apikace, praktického použití a provozních podmínek senzorů a procesních systémů odpovídá informacím dostupným v dobĕ tisku tohoto manuáu. VEGA Grieshaber KG, Schitach/Germany 2007 Technická data podéhají zmĕnám
