1 5.Profesionální optimalizační systémy Řešení reálných optimalizačních úloh, které často obsahují tisíce i desítky tisíc proměnných i omezujících podmínek, není myslitelné bez vysoce výkonných optimalizačních systémů. Excelovský řešitel, který byl popsaný v předcházející kapitole, je vhodný pro řešení úloh velmi malých rozměrů (desítky či několik velmi málo stovek proměnných). Navíc nevykazuje žádné mimořádné vlastnosti v porovnání se skutečně profesionálními a výkonnými optimalizačními systémy. Na softwarovém trhu je dnes k dispozici celá řada systémů od různých firem. O dvou z nich, které jsou nainstalované v počítačových učebnách VŠE, se zde zmíníme podrobněji, nejvýkonnější a nejznámější potom uvedeme ve stručném přehledu. V souvislosti s používáním optimalizačních systémů pro řešení reálných úloh značných rozměrů vyvstává otázka, jakým způsobem zadávat pro tyto systémy vstupní data. Dlouhodobým standardem v této oblasti je vstupní formát MPS (Mathematical Programming System), který popíšeme v následujícím oddílu. 5.1 Zadávání vstupních dat formát MPS Reálné úlohy lineárního či celočíselného programování mají zpravidla tisíce proměnných i omezujících podmínek. Představíme-li si úlohu, která má deset tisíc proměnných a tisíc omezujících podmínek, potom jen matice strukturních koeficientů obsahuje deset miliónů prvků. I když bývá v takových úlohách zaplněnost matice strukturních koeficientů (podíl nenulových prvků k celkovému počtu prvků matice) velmi nízká a může se pohybovat i pod úrovní jednoho procenta, je počet nenulových prvků velmi vysoký jedno procento z deseti milionů je sto tisíc. Otázkou tedy je, jakým způsobem zadat vstupní údaje optimalizační úlohy takového rozsahu. Určitým standardem v této oblasti se stal formát MPS, který vznikl za podpory firmy IBM v šedesátých letech minulého století. Tato firma totiž již tehdy dodávala ke svým sálovým počítačům systém pro řešení optimalizačních úloh a vstupní data pro tento systém se zadávala právě v uvedeném formátu. Vzhledem k tomu, že typickým paměťovým médiem v době vzniku formátu MPS byly děrné štítky (kapacita děrného štítku byla 80 znaků), jedná se o textový formát, ve kterém se zapisují na každý řádek určité informace s tím, že na jednom řádku je k dispozici maximálně 80 znaků (každý řádek je jeden děrný štítek). Informace se přitom musí zapisovat do pevně daných pozic. Znamená to, že například jisté informace

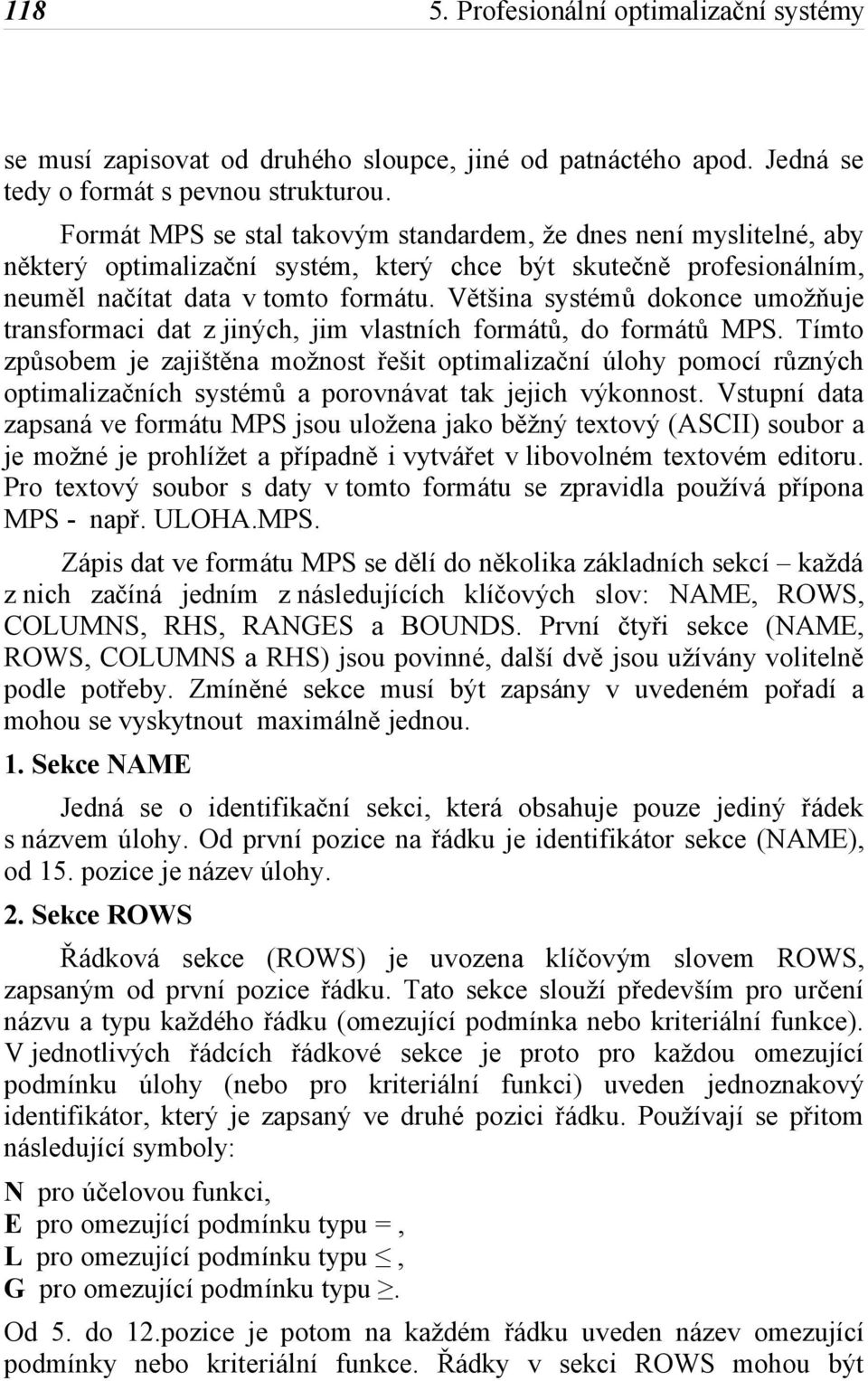

2 Profesionální optimalizační systémy se musí zapisovat od druhého sloupce, jiné od patnáctého apod. Jedná se tedy o formát s pevnou strukturou. Formát MPS se stal takovým standardem, že dnes není myslitelné, aby některý optimalizační systém, který chce být skutečně profesionálním, neuměl načítat data v tomto formátu. Většina systémů dokonce umožňuje transformaci dat z jiných, jim vlastních formátů, do formátů MPS. Tímto způsobem je zajištěna možnost řešit optimalizační úlohy pomocí různých optimalizačních systémů a porovnávat tak jejich výkonnost. Vstupní data zapsaná ve formátu MPS jsou uložena jako běžný textový (ASCII) soubor a je možné je prohlížet a případně i vytvářet v libovolném textovém editoru. Pro textový soubor s daty v tomto formátu se zpravidla používá přípona MPS - např. ULOHA.MPS. Zápis dat ve formátu MPS se dělí do několika základních sekcí každá z nich začíná jedním z následujících klíčových slov: NAME, ROWS, COLUMNS, RHS, RANGES a BOUNDS. První čtyři sekce (NAME, ROWS, COLUMNS a RHS) jsou povinné, další dvě jsou užívány volitelně podle potřeby. Zmíněné sekce musí být zapsány v uvedeném pořadí a mohou se vyskytnout maximálně jednou. 1. Sekce NAME Jedná se o identifikační sekci, která obsahuje pouze jediný řádek s názvem úlohy. Od první pozice na řádku je identifikátor sekce (NAME), od 15. pozice je název úlohy. 2. Sekce ROWS Řádková sekce (ROWS) je uvozena klíčovým slovem ROWS, zapsaným od první pozice řádku. Tato sekce slouží především pro určení názvu a typu každého řádku (omezující podmínka nebo kriteriální funkce). V jednotlivých řádcích řádkové sekce je proto pro každou omezující podmínku úlohy (nebo pro kriteriální funkci) uveden jednoznakový identifikátor, který je zapsaný ve druhé pozici řádku. Používají se přitom následující symboly: N pro účelovou funkci, E pro omezující podmínku typu =, L pro omezující podmínku typu, G pro omezující podmínku typu. Od 5. do 12.pozice je potom na každém řádku uveden název omezující podmínky nebo kriteriální funkce. Řádky v sekci ROWS mohou být

3 5.5 Optimalizační systém NEOS 119 uvedeny v libovolném pořadí. Formát sekce ROWS lze přehledně popsat takto: kód relačního znaménka omezení je ve sloupci 2, název omezení je ve sloupcích 5 až Sekce COLUMNS Sloupcová sekce je uvozena klíčovým slovem COLUMNS a jejím obsahem jsou především nenulové hodnoty matice strukturních koeficientů omezujících podmínek. Jako v ostatních sekcích se klíčové slovo (zde COLUMNS) zapisuje od první pozice v prvním řádku sekce. V dalších řádcích této sekce jsou uvedeny názvy proměnných a nenulové koeficienty těchto proměnných v jednotlivých omezeních a účelové funkci. Podobu sekce COLUMNS lze formálně popsat následovně: jméno proměnné je na pozicích 5-12, jméno řádku (omezení či účelové funkce), v němž má příslušná proměnná nenulový koeficient, je uvedeno na pozicích 15-22, hodnota příslušného koeficientu je na pozicích 25-36, přičemž koeficient může být zapsán i v semilogaritmickém tvaru, tj. např. 3.4E-3, na pozicích může být (ale nemusí) případné další jméno řádku, v němž je nenulový koeficient uvedené proměnné, na pozicích je hodnota koeficientu odpovídajícího řádku, specifikova-ného v předchozím bodě. Na každém řádku sekce COLUMNS mohou být tedy dva nenulové koeficienty vztahující se ovšem pouze k jedné proměnné. Pro jednoduchost dnes ale většina systémů konvertuje data tak, že v každém řádku této sekce je pouze jeden nenulový koeficient, jehož zápis končí na 36.pozici. 4. Sekce RHS Poslední povinnou sekcí je sekce pravých stran (RHS), ve které jsou uvedeny hodnoty pravých stran (konstanty) jednotlivých omezení úlohy. Sekce RHS začíná slovem RHS zapsaným od 1. pozice řádku. Od 5. pozice je potom uvedeno jméno souboru pravých stran. Důvodem je, že formát MPS umožňuje mít v jednom datovém souboru více souborů pravých stran a teprve při spuštění optimalizačního výpočtu uživatel specifikuje, jaký soubor použije. V typickém případě však bude v MPS souboru pouze jeden soubor pravých stran. Sekce RHS má následující podobu: název pravé strany (slouží pro její identifikaci) je na pozicích 5-12, jméno řádku (omezení), v němž je na pravé straně nenulová hodnota, je na pozicích 15-22,

4 Profesionální optimalizační systémy hodnota pravé strany je na pozicích Sekce RANGES Sekce rozpětí (RANGES) je první volitelnou sekcí formátu MPS. Pokud je tato nepovinná sekce použita, musí následovat bezprostředně za sekcí RHS a začíná klíčovým slovem RANGES, které je zapsané od první pozice řádku. Použití této sekce ukážeme na drobné ilustraci. Uvažujme, že máme omezující podmínky v následujícím tvaru: b i r n j1 a ij x j b i. Tyto podmínky lze snadno rozepsat do dvou samostatných omezení: n a ijx j j1 n j1 a ij x j b b i i, a současně r. Tento postup by však nebyl příliš výpočetně efektivní, neboť by narůstal počet omezujících podmínek úlohy. V oddílu 3.2 jsme si ukázali, že dvě omezení tohoto typu lze snadno transformovat do jednoho omezení přidáním nové proměnné s horní mezí r takto: n j1 a ij x u i r, u i 0. j u i b i, Tuto možnost nabízejí i profesionální optimalizační systémy, ve formátu MPS však musí být taková omezení specifikována v sekci RANGES, která umožňuje zadat šířku rozpětí mezí (v našem značení konstanta r), ve kterých se má pohybovat levá strana omezujících podmínek. V sekci ROWS je třeba definovat typ omezující podmínky. Pokud se uvede typ L ( ), potom hodnota konstanty r zadané v sekci RANGES pro toto omezení udává, o kolik musí být levá strana omezující podmínky menší nebo rovna zadané hodnotě pravé strany (b i ), která je specifikována v sekci RHS. Pokud se naopak uvede typ G ( ), potom hodnota konstanty r zadané v sekci RANGES pro toto omezení udává, o kolik musí být levá strana omezující

5 5.5 Optimalizační systém NEOS 121 podmínky větší nebo rovna zadané hodnotě pravé strany (b i ), která je specifikována v sekci RHS. Formát informací v sekci RANGES je následující: název souboru rozpětí - pozice 5-12, jméno řádku (omezující podmínka), pro který se specifikuje šířka rozpětí - pozice 15-22, šířka rozpětí (konstanta r) - pozice Sekce BOUNDS Sekce mezí (BOUNDS) je opět nepovinná a začíná klíčovým slovem BOUNDS, které je zapsané opět od první pozice na řádku. V této sekci jsou uvedeny, je-li to třeba, horní a dolní meze pro proměnné, případně další informace o charakteru proměnných. Proměnné, jež nejsou v sekci BOUNDS uvedeny, mají automaticky dolní mez nulu a horní mez +. V sekci BOUNDS je možno uvést i informaci o tom, které z proměnných jsou binární. Každý řádek sekce BOUNDS obsahuje informaci o typu meze, název proměnné a hodnotu meze, pokud je uvedení hodnoty smysluplné. Formát informací uváděných v sekci BOUNDS je následující: dvouznakový kód typu meze (na pozici 2 a 3 řádku) některé povolené typy a jejich významy uvádíme v následujícím přehledu: UP horní mez proměnné, LO dolní mez proměnné, FX proměnná je pevně fixována na stanovenou hodnotu, FR volná proměnná (může nabývat i záporných hodnot), BV binární proměnná, UI celočíselná proměnná se stanovenou horní mezí, název souboru mezí - pozice 5-12, název proměnné, pro kterou se zadává mez (nebo jiná informace) - pozice 15-22, hodnota meze je na pozicích (neuvádí se u typů BV a FR). V úlohách lineárního programování se často vyskytují podmínky celočíselnosti pro některé nebo všechny proměnné. Ve formátu MPS se tyto podmínky mohou specifikovat volbami BV případně UI v sekci BOUNDS. Další možností je použití tzv. markerů v sekci COLUMNS. Pro všechny proměnné, které budou uvedeny mezi dvěma markery 'INTORG' a 'INTEND', platí podmínky celočíselnosti. Od 5. pozice je označení markeru (např. INTEGER1), od 15. pozice je klíčové slovo 'MARKER' a od 40. pozice klíčové slovo 'INTORG' nebo 'INTEND'. Tato možnost se dnes ve formátech MPS využívá téměř výhradně.

6 Profesionální optimalizační systémy Celý soubor ve formátu MPS je ukončen klíčovým slovem ENDATA, které je zapsáno od první pozice posledního řádku datového souboru. Před uvedením příkladu chceme upozornit ještě na jednu skutečnost. Součástí formátu MPS není určení typu optimalizačního kritéria (zda se bude maximalizovat či minimalizovat). Toto určení je zpravidla součástí příkazu pro spuštění výpočtu daného optimalizačního řešitele. Příklad 5.1 ilustrace formátu MPS Uvažujme jednoduchou úlohu výrobního plánování, ve které lze vyrábět tři výrobky (v matematickém modelu jim budou odpovídat proměnné x 1, x 2, x 3 ). Omezujícími podmínkami jsou spotřeba suroviny (maximálně 185 kg) spotřeba suroviny na jednotlivé výrobky je postupně 1, 2 a 5 kg na jeden kus výrobku. Dalšími omezeními jsou požadavky odbytu prvního a druhého výrobku dohromady vyrobit minimálně 50 kusů, prvního výrobku maximálně 20 kusů a třetího minimálně 10 kusů. Objem výroby prvního a druhého výrobku musí být celočíselný. Cílem je navrhnout výrobní program, který bude splňovat všechny podmínky a bude maximalizovat celkový zisk (jednotkový zisk na jeden kus výrobků je postupně 15, 24 a 36 tis. Kč). Matematický model této úlohy bude tedy vypadat následovně: maximalizovat z = 15x x x 3 za podmínek (5.1) x 1 + 2x 2 + 5x 3 185, x 1 + x 2 50, x 1 20, x 3 10, x i 0, i = 1,2,3, x i - celé, i = 1,2. Zápis tohoto modelu ve formátu MPS bude vypadat následovně (použili jsme způsob, ve kterém je na jednom řádku sloupcové sekce pouze jeden nenulový koeficient). V řádkové sekci jsou definovány tři položky kriteriální funkce (ZISK), surovinové omezení (SUROVINA) a odbytové omezení (ODBYT). Poslední dvě omezení matematického modelu jsou dolní a horní mezí proměnné a proto budou zadány v sekci BOUNDS. NAME ROWS VYROBA

7 5.5 Optimalizační systém NEOS 123 N ZISK L SUROVINA G ODBYT COLUMNS INTEGER1 'MARKER' X1 SUROVINA X1 ODBYT X1 ZISK X2 SUROVINA X2 ZISK X2 ODBYT INTEGER2 'MARKER' X3 SUROVINA X3 ZISK RHS RHS1 SUROVINA RHS1 ODBYT BOUNDS UP BND1 X LO BND1 X ENDATA 'INTORG' 'INTEND' RHS1 a BND1 představují pouze pojmenování souboru pravých stran resp. souboru mezí a pro všechny řádky uvedených dvou sekcí bude toto pojmenování shodné. Jak je patrné i z výše uvedeného ilustračního příkladu, zápis vstupních dat ve formátu MPS je poměrně rozsáhlý a vzhledem k pevnému formátu by bylo obtížné jej pro uživatele vytvářet přímo v nějakém textovém editoru. Data ve formátu MPS jsou proto téměř výhradně výsledkem nějaké programové procedury, která převede data z externích datových zdrojů do požadované podoby, případně MPS soubor může vzniknout generováním z jiných formátů. Druhou možnost nabízí řada profesionálních optimalizačních systémů 5.2 Optimalizační systém LINDO Systém LINDO (Linear INteractive and Discrete Optimizer) je profesionální systém, který může řešit v maximální verzi (extended LINDO) optimalizační úlohy s několika desítkami tisíc proměnných i omezujících podmínek. Běžný uživatel si může stáhnout testovací verzi tohoto systému z www stránek firmy LINDO Systems, Inc. - Jedná se o

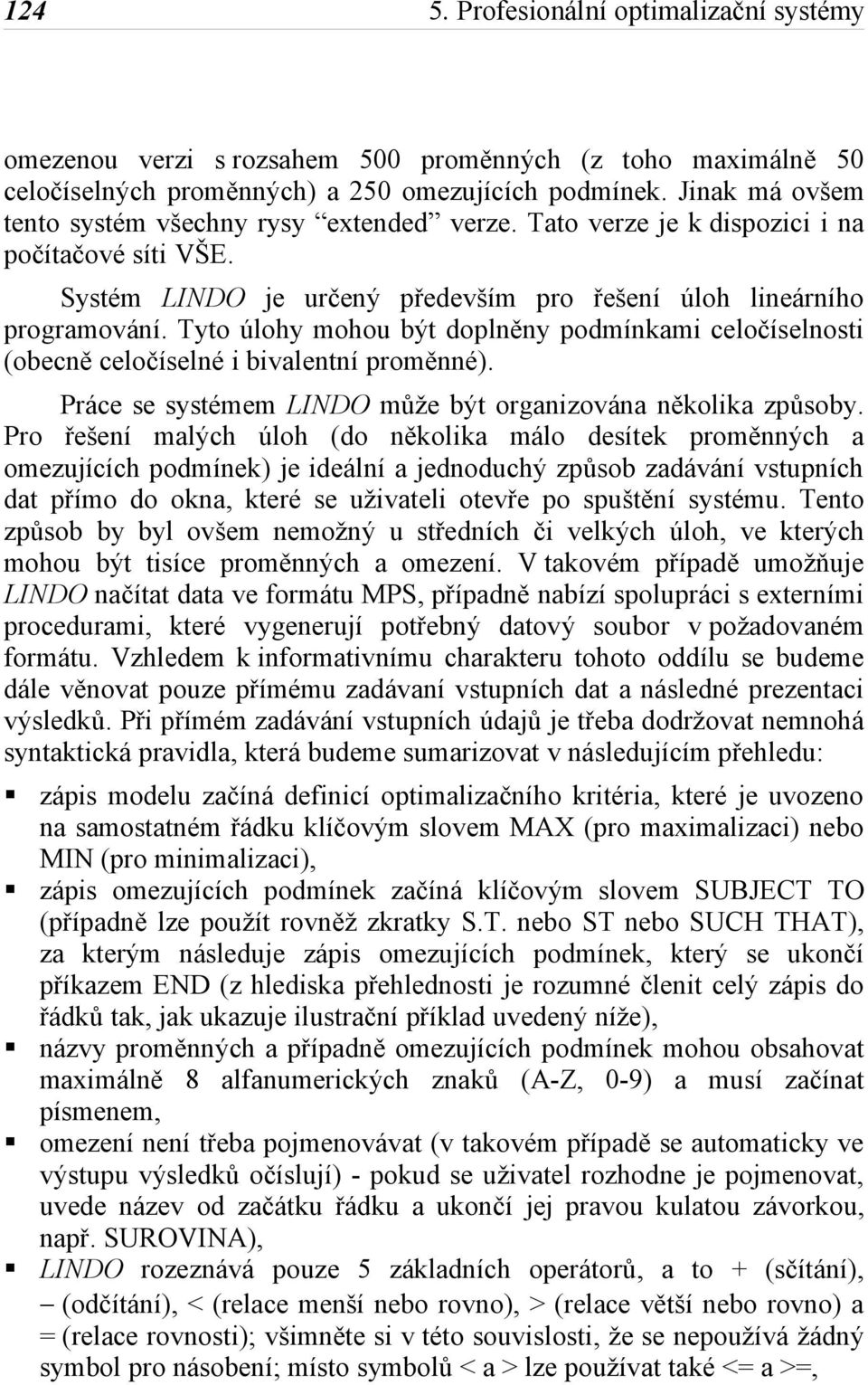

8 Profesionální optimalizační systémy omezenou verzi s rozsahem 500 proměnných (z toho maximálně 50 celočíselných proměnných) a 250 omezujících podmínek. Jinak má ovšem tento systém všechny rysy extended verze. Tato verze je k dispozici i na počítačové síti VŠE. Systém LINDO je určený především pro řešení úloh lineárního programování. Tyto úlohy mohou být doplněny podmínkami celočíselnosti (obecně celočíselné i bivalentní proměnné). Práce se systémem LINDO může být organizována několika způsoby. Pro řešení malých úloh (do několika málo desítek proměnných a omezujících podmínek) je ideální a jednoduchý způsob zadávání vstupních dat přímo do okna, které se uživateli otevře po spuštění systému. Tento způsob by byl ovšem nemožný u středních či velkých úloh, ve kterých mohou být tisíce proměnných a omezení. V takovém případě umožňuje LINDO načítat data ve formátu MPS, případně nabízí spolupráci s externími procedurami, které vygenerují potřebný datový soubor v požadovaném formátu. Vzhledem k informativnímu charakteru tohoto oddílu se budeme dále věnovat pouze přímému zadávaní vstupních dat a následné prezentaci výsledků. Při přímém zadávání vstupních údajů je třeba dodržovat nemnohá syntaktická pravidla, která budeme sumarizovat v následujícím přehledu: zápis modelu začíná definicí optimalizačního kritéria, které je uvozeno na samostatném řádku klíčovým slovem MAX (pro maximalizaci) nebo MIN (pro minimalizaci), zápis omezujících podmínek začíná klíčovým slovem SUBJECT TO (případně lze použít rovněž zkratky S.T. nebo ST nebo SUCH THAT), za kterým následuje zápis omezujících podmínek, který se ukončí příkazem END (z hlediska přehlednosti je rozumné členit celý zápis do řádků tak, jak ukazuje ilustrační příklad uvedený níže), názvy proměnných a případně omezujících podmínek mohou obsahovat maximálně 8 alfanumerických znaků (A-Z, 0-9) a musí začínat písmenem, omezení není třeba pojmenovávat (v takovém případě se automaticky ve výstupu výsledků očíslují) - pokud se uživatel rozhodne je pojmenovat, uvede název od začátku řádku a ukončí jej pravou kulatou závorkou, např. SUROVINA), LINDO rozeznává pouze 5 základních operátorů, a to + (sčítání), (odčítání), < (relace menší nebo rovno), > (relace větší nebo rovno) a = (relace rovnosti); všimněte si v této souvislosti, že se nepoužívá žádný symbol pro násobení; místo symbolů < a > lze používat také <= a >=,

9 5.5 Optimalizační systém NEOS 125 při zápisu omezující podmínky musí být absolutní člen (konstanta) uveden na pravé straně a naopak všechny proměnné musí být na levé straně - zápis X < Y je proto chybný, správně musí být X Y < 0, mezi strukturním (cenovým) koeficientem a názvem proměnné nemusí (ale může) být v zápisu omezujících podmínek (účelové funkce) uvedena mezera -lze tedy psát 3X stejně jako 3 X, komentáře jsou uvozeny znakem! na začátku řádku vše, co je na daném řádku za vykřičníkem, je považováno za komentář. Kromě uvedených pravidel lze při zápisu modelu používat další speciální modelovací příkazy, které se však uvádějí až za klíčové slovo END, ukončující zápis omezujících podmínek. Jejich výčet uvádíme se stručným popisem. FREE <název proměnné> specifikuje, že daná proměnná může nabývat i záporných hodnot (LINDO jinak uvažuje u všech proměnných podmínky nezápornosti automaticky) příklad FREE X. GIN <název proměnné nebo numerická hodnota> určuje, že daná proměnná bude obecně celočíselná. Místo názvu proměnné lze uvést číslo n. Tím se specifikuje, že prvních n proměnných ve formulaci modelu bude celočíselných. Příklad: GIN X (X bude celočíselné), GIN 3 (první tři proměnné modelu budou celočíselné). INT <název proměnné nebo numerická hodnota> je shodné s GIN s tím, že proměnné budou bivalentní budou tedy nabývat pouze hodnot 0 nebo 1. SLB <název proměnné a její dolní mez> Pomocí SLB může uživatel zadat dolní meze proměnných. Zápis SLB X 20 je shodný se zápisem X > 20, který by byl uveden mezi omezujícími podmínkami. Výhodou použití SLB je skutečnost, že se v tomto případě dolní mez nepočítá do celkového počtu omezujících podmínek a výpočet probíhá i efektivněji (algoritmus simplexové metody s dolními a horními mezemi). SUB <název proměnné a její horní mez> Stejné jako SLB, ale jedná se o horní meze proměnných, tzn. zápis SUB X 20 je shodný s omezující podmínkou X < 20.

10 Profesionální optimalizační systémy Obr. 5.1: LINDO základní obrazovka. Zápis vstupních dat příkladu (5.1) je ilustrován na obr. 5.1, který ukazuje i celé prostředí systému LINDO. Práce se systémem LINDO se řídí pomocí příkazů menu. Hlavní menu obsahuje 6 položek: File, Edit, Solve, Reports, Window a Help. Cílem tohoto oddílu není podat vyčerpávající popis systému LINDO, a proto se z jednotlivých položek budeme věnovat pouze volbám Solve a Reports. Zbývající volby jsou podobné analogickým volbám, které bývají k dispozici v ostatních programových systémech určených pro prostředí Windows.

11 5.5 Optimalizační systém NEOS 127 Obr. 5.2: Status Window. Položka hlavního menu Solve obsahuje následujících pět příkazů: 1. Solve spouští řešení modelu, který je v aktivním okně. Pokud nebyl model dosud kompilován, provede se kompilace a následný výpočet. V průběhu výpočtu se zobrazuje uživateli tzv. Status Window, kde jsou k dispozici některé užitečné informace. Jedná se především o status aktuálního řešení může být Optimal (optimální řešení), Feasible (přípustné), Infeasible (nepřípustné) a Unbounded (neomezené), a dále počet iterací (Iterations), míru nepřípustnosti (Infeasibility), hodnotu účelové funkce (Objective), čas výpočtu (Elapsed Time), nejlepší dosud nalezené celočíselné řešení (Best IP) atd. Ukázka tohoto okna (po nalezení optimálního řešení) je na obr Příkaz Solve je jedním z nejčastěji používaných příkazů. Lze jej aktivovat proto i přímo z nástrojové lišty pomocí tlačítka Po úspěšném ukončení výpočtu lineárních neceločíselných problémů se uživateli zobrazí okno s dotazem, zda se má do výstupu výsledků zahrnout i analýza citlivosti (Do Range/Sensitivity Analysis?). Z teorie lineárního programování je zřejmé, že analýzu citlivosti nelze provádět pro celočíselné úlohy. V našem příkladě by se tedy tato výzva vůbec nezobrazovala. Výsledky výpočtu se potom zobrazí v tzv. Reports Window. Ukázka tohoto okna pro náš ilustrační příklad je na obr Informace obsažené v Reports Window nevyžadují bližší komentář, protože jsou velmi podobné výstupům výsledků v ostatních systémech (např. MS Excel řešitel).

12 Profesionální optimalizační systémy Obr. 5.3: Reports Window. 2. Příkaz Compile provádí samostatnou kompilaci modelu, který je zapsán v aktivním okně. Při výskytu syntaktické chyby vypíše chybové hlášení a přesune kurzor na pozici, kde byla chyba indikována. 3. Příkaz Debug je užitečná pomůcka pro případ, že navržený model nemá přípustné řešení. Tento příkaz se snaží změnit parametry modelu tak, aby přípustné řešení existovalo. Podrobnější popis tohoto příkazu přesahuje rámec této učebnice. 4. Příkaz Pivot umožňuje provádět výpočet po jednotlivých iteracích s tím, že lze klíčový prvek (pivot) volit automaticky nebo si jej uživatel zvolí sám. 5. Příkaz Preemptive Goal předpokládá model s větším počtem optimalizačních kritérií. Tento model se zde řeší technikou cílového programování, ve kterém jsou cíle odlišeny preferencemi. Podrobnější popis opět přesahuje rámec těchto skript. Položka hlavního menu Reports obsahuje příkazy pro generování různých typů výstupních sestav. Výstupy jsou standardně posílány do Reports Window. Toto okno existuje vždy pouze jedno. Znamená to, že se případné další výstupy vždy přidávají v tomto okně za již uvedené informace. Často je proto rozumnější Reports Window po ukončení jednoho výpočtu zavřít. Při následném výpočtu se potom otevře nové okno a budou v něm obsaženy pouze nové informace. Po ukončení běžného optimalizačního výstupu se uživateli zobrazí v Reports Window hodnoty strukturních a přídatných proměnných, redukované ceny, duální (stínové) ceny a hodnota účelové funkce (viz obr. 5.3). Pokud si uživatel přeje, zobrazí se rovněž intervaly stability (pouze pro úlohy bez podmínek celočíselnosti). Stejné výstupy se aktivují po volbách Solution a Range z položek hlavního menu Reports. Mezi zajímavější volby z menu Reports patří dále příkaz Statistics, který nabízí podrobnou statistiku daného modelu, a příkaz Tableau, který zobrazí simplexovou tabulku zvoleného kroku výpočtu. Ostatní volby tohoto menu nejsou již běžně užívané. Kromě zmíněných příkazů seskupených v rámci menu Solve a Reports zmíníme ještě některé další příkazy. 1. Příkaz Edit Options umožňuje uživatelské nastavování vybraných parametrů. Tyto parametry jsou dvojího typu - parametry pro řízení optimalizačního výpočtu a parametry pro řízení výstupů. První typ

13 5.5 Optimalizační systém NEOS 129 parametrů není nutné při řešení běžných úloh měnit. Mezi výstupními parametry je jednak možnost zrušit zobrazování během výpočtu Status Window (stejnojmenný parametr) a jednak potlačit podrobný výstup výsledků v Reports Window (parametr Terse Output) - při potlačení výstupů se uživateli zobrazí jen počet iterací a dosažená hodnota optimalizačního kritéria. 2. Příkaz File Save As slouží pro uložení obsahu jakéhokoliv (aktivního) okna do souboru. Ukládat lze tedy model, výsledky obsažené v Reports Window apod. Přitom může uživatel zvolit jeden z následujících třech výstupních formátů: LINDO Text formát (přípona *.ltx) je běžně používaný formát. Obsah textového okna je uložen jako ASCII text přesně tak, jak byl zapsán na obrazovce. LINDO Packed formát (přípona *.lpk) lze použít pouze pro uložení modelu. Model je uložen v komprimované podobě - je tedy z hlediska spotřeby kapacity paměti úspornější. MPS formát (přípona *.mps), který jsme podrobněji popsali v prvním oddílu této kapitoly. 3. Příkaz File Open načítá model ze souboru. Načítat lze údaje z jednoho z výše uvedených formátů (*.ltx, *.lpk, *.mps). Nejčastěji používané příkazy lze aktivovat nejen z hlavního menu, ale i akceleračními klávesami (např. Ctrl+S aktivuje příkaz Solve) nebo pomocí tlačítek na nástrojové liště. Sytém LINDO je na rozdíl od některých dalších optimalizačních systémů (např. XA, který bude popsaný v následujícím oddílu) používaný pouze v produktech firmy LINDO Systems. Obsahuje poměrně komfortní uživatelské prostředí a tak může fungovat i samostatně. Oproti tomu systém XA a další systémy (CPLEX, MOSEK) jsou pouze řešiteli bez toho, aniž by měly nějaké uživatelské rozhraní. Proto jsou často používány v systémech, kterým se říká modelovací jazyky, jako řešitelské moduly (modelovací jazyky většinou samy o sobě žádné řešitele neobsahují a uživatel může pracovat s tím řešitelem, který má k dispozici). 5.3 Optimalizační systém XA Systém XA - Professional Linear Programming System (dále budeme pro jeho označení používat pro stručnost pouze zkratku XA) je jedním z nejvýkonnějších optimalizačních systémů vůbec. Jedná se pouze o řešitelský modul, který neobsahuje primárně žádné uživatelské prostředí.

14 Profesionální optimalizační systémy Systém XA sám o sobě je aplikace, která běží pod MS DOS a řízení zpracování se provádí zadáním řádkových příkazů do DOSovského okna. Maximální rozměry úloh, které je možno pomocí systému XA řešit, závisí na verzi, kterou má uživatel k dispozici. Na počítačových učebnách VŠE je verze 12, která umožňuje řešit úlohy, ve kterých může být až proměnných a omezujících podmínek. Všechny proměnné modelu přitom mohou být i celočíselné. Systém XA umožňuje řešit především standardní úlohy lineárního programování, ve kterých mohou být podmínky celočíselnosti (obecně celočíselné i bivalentní proměnné), dolní a horní meze proměnných apod. Důležitým předpokladem používání každého optimalizačního systému je znalost způsobu zadávání vstupních dat. XA poskytuje tři základní možnosti vstupních formátů: rovnicový způsob (podobný běžnému matematickému zápisu), zápis dat v tabulkových kalkulátorech, data ve formátu MPS. 1. Rovnicový způsob zadávání vstupních dat Rovnicový způsob je spíše ilustrační, protože se hodí především pro úlohy menších rozměrů. Data se zde zapisují libovolným textovým editorem (XA žádný vlastní editor nemá) a uloží se pod názvem s příponou LP jako běžný ASCII textový soubor. Rovnicový způsob zápisu dat úlohy LP obsahuje 4 následující sekce:..title..objective..bounds..constraint Tyto sekce musí být zapsány v uvedeném pořadí s tím, že sekce..bounds je nepovinná. Dále jednotlivé sekce popíšeme podrobněji. Každá ze sekcí začíná příslušným klíčovým slovem, před nímž bezprostředně jsou povinně dvě tečky (ne dvojtečka)...title sekce Na prvním řádku sekce..title je uvedené klíčové slovo, na dalším řádku potom zvolený název úlohy, který bude obsažený na každé stránce výstupních informací. Název úlohy může mít maximálně 128 znaků.

15 5.5 Optimalizační systém NEOS 131..OBJECTIVE sekce Sekce..OBJECTIVE slouží pro definici optimalizačního kritéria. Začíná klíčovým slovem..objective, které je doplněno slovem MAXIMIZE nebo MINIMIZE. Na dalším řádku je běžným matematickým způsobem zapsána účelová funkce. Názvy proměnných mohou mít přitom maximálně 8 alfa-numerických znaků, z nichž první musí být písmeno. V účelové funkci se vždy musí uvést i nulové koeficienty, neboť jména proměnných, která jsou uvedena v sekci..objective, se používají pro ověření správnosti a úplnosti zápisů jmen proměnných v ostatních sekcích, takže je nutné, aby se v účelové funkci vyskytly všechny v modelu použité proměnné. Vyskytne-li se v zápisu účelové funkce stejné jméno proměnné vícekrát, pak se příslušné koeficienty sčítají. Při zápisu se používají pouze symboly + a, tzn. mezi strukturním koeficientem a proměnnou není žádný znak pro násobení. Název proměnných, které mají být v modelu celočíselné (ať už bivalentní nebo obecně celočíselné) se uvedou v zápisu účelové funkce v hranatých závorkách, tj. [název]. U obecně celočíselných proměnných se potom musí ještě v sekci..bounds uvést jejich horní mez. Pokud se horní mez neuvede, nastaví se automaticky hodnota 1 a bude se tedy jednat o bivalentní proměnnou...objective sekce pro příklad (5.1) bude tedy vypadat následovně:..objective MAXIMIZE 15[X1] + 24[X2] + 36X3..BOUNDS sekce V sekci..bounds se uvádějí, pokud je to třeba, horní a dolní meze proměnných. Jestliže všechny proměnné mají pouze podmínky nezápornosti, potom se tato sekce nemusí vůbec uvádět. Různé možnosti a jejich vyjádření pomocí přípustného formálního zápisu ukážeme na několika typických příkladech: má-li být hodnota proměnné X1 maximálně 20, potom se tento požadavek vyjádří v sekci..bounds takto: X1<=20 má-li být proměnná X1 z uzavřeného intervalu od 10 do 50, potom to lze zapsat takto: X1<=50>=10 nebo ekvivalentně X1>=10<=50 zápisy, které uvádíme níže, není nutné blíže komentovat: X1=FREE X1=25

16 Profesionální optimalizační systémy..constraint sekce Obsahem sekce..constraint je zápis omezujících podmínek optimalizační úlohy. Jednotlivé řádky může uživatel pojmenovat. Tato možnost je doporučována především z důvodu lepší orientace ve výstupních sestavách. Názvy řádků mohou mít, podobně jako názvy proměnných, maximálně 8 alfanumerických znaků. Za názvem řádku musí bezprostředně následovat dvojtečka ":". Pokud uživatel řádky nepojmenuje, potom je jim automaticky přiřazeno jméno ve tvaru ROWXXXXX, kde XXXXX je pořadové číslo řádku. Omezující podmínky se potom zapisují běžným matematickým způsobem jako relační znaménko se použije <=, = nebo >=. Rovnicový způsob zápisu dat budeme ilustrovat na příkladu (5.1) z prvního oddílu této kapitoly. Tento zápis by tedy vypadal následovně:..title Uloha vyrobniho planovani..objective MAXIMIZE 15[X1] + 24[X2] + 36X3..BOUNDS X1 <= 20 X2 <= 1000 X3 >= 10..CONSTRAINT SUROVINA: X1 + 2X2 + 5X3 <= 185 ODBYT: X1 + X2 >= 50 Horní mez u proměnné X2 ve výše uvedeném zápisu je proto, že má být tato proměnná celočíselná a u takových proměnných je třeba stanovit horní hranici. Pokud o této hranici nemá uživatel bližší představu, potom může zadat dostatečně vysokou hranici (v našem příkladu hodnota 1000). Pro zápis vstupních dat rovnicovým způsobem uvádíme některé další důležité informace: 1. Datový soubor je zapisován ve volném formátu - na libovolném místě (kromě prvních znaků každé sekce) může být libovolný počet mezer. Volné řádky jsou systémem vždy ignorovány. Řádky začínající hvězdičkou (*) jsou celé chápány jako komentáře. 2. Nerozlišují se malá a velká písmena, neboť systém je vždy interně transformuje na velká písmena. Čísla nemohou být uváděna v semilogaritmickém tvaru, tj. čísla typu 2.84E+06 nejsou v rovnicovém způsobu zápisu dat povolena.

17 5.5 Optimalizační systém NEOS Jestliže se informace nevejdou na jeden řádek, lze plynule přejít na další řádky. Nelze přitom rozdělovat koeficienty a názvy proměnných do více řádků. 4. Datový soubor se musí uložit jako textový soubor, jehož název musí mít povinně příponu LP - přípustný název souboru je tedy např. ULOHA.LP. 2. Zápis dat v tabulkových kalkulátorech Tabulkové kalkulátory patří mezi nejoblíbenější programové produkty a příprava vstupních dat pro optimalizační úlohu je v nich poměrně pohodlná. V našich podmínkách se z této kategorie produktů používá téměř výhradně MS Excel v některé posledních verzí. Proto se při popisu zadávání vstupních dat pro systém XA zaměříme výhradně na něj. Při práci s ním je třeba dodržovat některé obecná pravidla: Systém XA (ve verzi, která je k dispozici) podporuje pouze starší formát tabulkového kalkulátoru. Data je tedy v MS Excelu třeba nejprve vytvořit v požadované struktuře (viz dále) a potom celý soubor uložit jako typ souboru Dokument Microsoft Excel 4.0 (*.xls). Moje zkušenosti ukazují, že s novější formáty systém XA nepodporuje. V tét souvislosti je třeba poznamenat, že formát Excel 4.0 povoluje v souboru pouze jeden list zbývající musí být tedy vymazány. Pokud uživatel vyžaduje, aby se do excelovského souboru uložily výsledky optimalizace, potom nesmí být tento soubor otevřený (v opačném případě XA hlásí, že do souboru nelze zapisovat). Při tvorbě dat lze používat veškeré vzorce a funkce MS Excelu. Před spuštěním optimalizace je v takovém případě vhodné provést rekalkulaci tabulky (klávesa F9). Nedoporučuji používat diakritiku ve všech používaných názvech. Při používání MS Excelu pro přípravu dat lze použít tři různé styly. Bud se v nich používají fixní, systémem XA určené, názvy bloků, nebo může uživatel použít i své vlastní názvy bloků. V takovém případě však musí potom sestavit spaciální textový soubor s příponou LTS (Look To Spreadsheet), ve které tyto názvy přiřadí jednotlivým částem optimalizační úlohy. 1. Styl I proměnné jsou ve sloupcích Při použití tohoto stylu je uživatel limitován počtem sloupců v listu, tj Počet proměnných tak může být maximálně 253 (zbývající tři musí být vyhrazeny pro vektor pravé strany, názvy řádků a relační znaménko

18 Profesionální optimalizační systémy v omezující podmínce). Uvedený limit však může být překonán použitím LTS souboru, ve kterém může být uvedeno více bloků proměnných (v rámci jednoho listu nebo dokonce i v různých souborech). 2. Styl II proměnné jsou v řádcích Jedná se o styl podobný předchozímu pouze jsou data vlastně otočená o 90 stupňů. 3. Styl III tabulka Tento styl vyžaduje použití LTS souboru pro definici bloků, je však ze všech stylů nejuniverzálnější a pro uživatele nejjednodušší. Při použití stylů I a II je možné použít předdefinované názvy bloků, ve kterých jsou umístěny potřebné informace. Úplný seznam těchto bloků je v následující tabulce (ne všechny z nich jsou povinné): Název oblasti Popis Komentář LPCMD Buňka obsahující řádkové příkazy pro výpočet (viz dále) nepovinné ale doporučené XATITLE Název úlohy nepovinné XAVARIABLE Názvy proměnných povinné XACOST Cenové koeficienty povinné XALOWER Dolní meze proměnných nepovinné XAUPPER Horní meze proměnných nepovinné XACONSTRAINT Matice koeficientů (včetně pravé strany, relací a názvů) povinné XAVA Hodnoty proměnných nepovinné XACA Hodnoty omezení (levá strana) nepovinné XAVR Redukované ceny proměnných nepovinné XACR Duální (stínové) ceny nepovinné XAVS Status proměnných nepovinné XACS Status omezujících podmínek nepovinné Tab. 5.1: Definice oblastí pro styly I a II..

19 5.5 Optimalizační systém NEOS 135 Pokud by dal uživatel při využití stylů I a II přednost vytvoření LTS souboru místo použití výše uvedených fixních názvů, uvádíme strukturu tohoto textového souboru:..title..objective MINIMIZE / MAXIMIZE..BOUNDS..CONSTRAINTS :..ACTIVITY..REDUCEDCOST..STATUS povinná sekce stejné jako XATITLE povinná sekce stejné jako XAVARIABLE stejné jako XACOST nepovinná sekce stejné jako XALOWER stejné jako XAUPPER povinná sekce stejné jako XACONSTRAINT možno opakovat, jak je třeba nepovinná sekce stejné jako XAVA stejné jako XACA nepovinná sekce stejné jako XAVR stejné jako XACR nepovinná sekce stejné jako XAVS stejné jako XACS Dříve než ukážeme na příkladu použití stylu I a II, popíšeme podrobněji některé uvedené sekce. Cílem této pomůcky není detailní vyčerpávající popis možností systému XA, proto se soustředíme jen na některé podstatné aspekty...title (XATITLE) Obsahuje odkaz na jednu buňku spreadsheetu, ve které je název úlohy (může obsahovat mezery, raději ne diakritiku) maximálně 128 znaků...objective MINIMIZE / MAXIMIZE (XAVARIABLE, XACOST) Tato sekce musí obsahovat definice dvou řádkových resp. sloupcových (podle toho, je-li používán styl I nebo II) bloků, které osahují jednak názvy proměnných (maximálně 8 znaků bez mezer a diakritiky) a jednak cenové koeficienty. Jsou-li názvy proměnných uvedeny v hranatých závorkách, jsou považovány za celočíselné proměnné. Pokud není u takových proměnných uvedena žádná horní mez, jedná se standardně o binární proměnné. Je-li tam hranice, potom jsou to obecně celočíselné proměnné.

20 Profesionální optimalizační systémy..bounds (XALOWER, XAUPPER) Sekce, která obsahuje odkazy na jednořádkové či jednosloupcové bloky, ve kterých jsou dolní a horní meze proměnných. U neceločíselných proměnných platí standardně podmínky nezápornosti. Pokud se do bloku XALOWER uvede FREE, potom se jedná o proměnnou, která není omezená co do znaménka. Uvede-li se tam INFINITY, potom je to proměnná, která musí být menší nebo rovna 0...CONSTRAINT (XACONSTRAINT) Při použití stylu I je to sekce, ve které je definovaný blok, který má tolik řádků, kolik je omezujících podmínek a n+4 sloupců, kde n je počet proměnných. V prvním sloupci jsou názvy omezujících podmínek (max. 8 znaků), v dalších n sloupcích jsou strukturní koeficienty, v n+2 sloupci jsou relační znaménka (<= nebo LE, = nebo EQ, >= nebo GE), v n+3 sloupci jsou hodnoty pravých stran a v posledním sloupci jsou případně hodnoty rozpětí pro dané omezení (viz příklad dále). Pro styl II má blok rozměr n+4 řádků a počet sloupců je shodný s počtem omezení...activity (XAVA, XACA) Tato sekce definuje jednořádkový nebo jednosloupcové blok XAVA, který musí mít alespoň tolik prvků, kolik je proměnných modelu. Do buněk tohoto bloku se potom přenesou hodnoty proměnných. Má-li blok XAVA alespoň o tři buňky více než je počet proměnných, potom se do nich uloží: hodnota účelové funkce, status modelu jeden z textů OPTIMAL SOLUTION, INTEGER SOLUTION, UNBOUNDED SOLUTION, INFEASIBLE SOLUTION, ERROR UNKNOWN status řešitele jeden z textů NORMAL COMPLETION, ITERATION INTERRUPT (byl-li výpočet přerušen z důvodu dosažení limitního počtu iterací), RESOURCE INTERRUPT (výpočet přerušen z důvodu nedostatku kapacity), UNKNOWN. Dále zde může být definován blok XACA, který musí mít alespoň tolik buněk, kolik je omezujících podmínek. V tomto bloku jsou potom zobrazeny levé strany omezujících podmínek...reducedcost (XAVR, XACR) Umožňuje definovat bloky, ve kterých se potom zobrazí hodnoty redukovaných cenových koeficientů proměnných (XAVR) a hodnoty stínových cen. Oba bloku musí mít tolik prvků, kolik je proměnných resp., omezení.

21 5.5 Optimalizační systém NEOS 137..STATUS (XAVS, XACS) Tato sekce nabízí možnost definovat bloky, ve kterých se potom zobrazí status proměnných (XAVS) případně status omezujících podmínek (XACS). Jedná se o následující možnosti: LB proměnná nebo omezující podmínka je ve své dolní mezi, UB proměnná nebo omezující podmínka je ve své horní mezi, BS proměnná nebo omezení (rozumí se přídatná proměnná příslušející omezení) je bazická proměnná, INF proměnná nebo omezující podmínka není přípustná, UNB proměnná nebo omezující podmínka není přípustná. Příklad 5.2 vstup dat v MS Excelu XA (Styly I a II) Jako ilustraci přípravy vstupních dat ve stylu I použijeme příklad 4.1 z předcházející kapitoly (nutriční problém). Na obr. 5.4 je možné rozvržení vstupních dat v tabulkovém kalkulátoru s použitím stylu I. Všimněte si, že na obr. 5.4 jsou vynechané sloupce F, G a H (předposlední tři proměnné modelu). Je to jen z důvodu možnosti umístění na šířku stránky tohoto textu. A B C D E I J K L 1 Maso Maslo Chleb Brambor Jogurt 2 Energie GE Bilkoviny GE 80 4 Zelezo GE 15 5 VitA GE Cena Min Max Nutricni problem 12 MAXIMIZE NO MUTE YES OPTIMAL Obr. 5.4: Příprava dat pro systém XA - styl I. V uvedeném příkladu budou jednotlivé bloky definované takto: Blok XATITLE LPCMD XAVARIABLE XACOST XALOWER XAUPPER XACONSTRAINT Umístění A11..A11 A12..A12 B1..I1 B7..I7 B8..I8 B9..I9 A2..L5

22 Profesionální optimalizační systémy XAVA XACA XAVR XACR XAVS XACS B14..L14 M2..M5 (na obr. 5.4 už není vidět) B15..I15 N2..N5 (na obr. 5.4 už není vidět) nebyl definován nebyl definován Hodnoty proměnných optimálního řešení jsou obsaženy v řádku 14 a konkrétně v buňce J14 je optimální hodnota účelové funkce. V buňce K14 je potom informace OPTIMAL SOLUTION (bylo nalezeno optimální řešení). Pokud by uživatel chtěl použít pro definici úlohy LTS soubor, tak by tento soubor mohl mít následující podobu:..title nutr.xls(xatitle)..objective MINIMIZE nutr.xls(xavariable) nutr.xls(xacost)..bounds nutr.xls(xalower) nutr.xls(xaupper)..constraints nutr.xls(xaconstraint) :..ACTIVITY nutr.xls(xava) nutr.xls(xaca)..reducedcost nutr.xls(xavr) nutr.xls(xacr) Místo názvů bloků XAxxxx by v tomto případě bylo možné použít jakékoliv vlastní názvy. Pro úplnost uvádíme na obr 5.5, jak může vypadat uspořádání vstupních dat pro naši úlohu při použití stylu II (proměnné ve sloupcích). Na uvedeném obrázku jsou všechny výstupní informace hodnoty proměnných (VA), redukované ceny (VR), levé stany omezujících podmínek (CA) i stínové ceny (CR). Hodnota účelové funkce je v buňce B28. A B C D E F G H

23 5.5 Optimalizační systém NEOS Nutricni problem MAXIMIZE NO MUTE YES 2 3 Energie Bilkoviny Zelezo VitA Cena Min Max 4 Maso Maslo Chleb Brambor Jablka Syr Kure Jogurt GE GE GE GE CA CR VA VR 20 Maso Maslo Chleb Brambor Jablka Syr Kure Jogurt OPTIMAL SOLUTION 30 NORMAL COMPLETION Obr. 5.5: Příprava dat a prezentace výsledků - styl II. Zbývá ještě zmínit se o posledním stylu III pro zadávání vstupních dat v tabulkových kalkulátorech. Tento styl se používá výhradně společně s LTS souborem, který musí mít v tomto případě následující strukturu:..title..table MINIMIZE / MAXIMIZE :..ACTIVITY..REDUCEDCOST..STATUS povinná sekce stejné jako XATITLE povinná sekce možno opakovat, jak je třeba nepovinná sekce stejné jako XAVA stejné jako XACA nepovinná sekce stejné jako XAVR stejné jako XACR nepovinná sekce stejné jako XAVS

24 Profesionální optimalizační systémy stejné jako XACS Sekce..TITLE,..ACTIVITY,..REDUCEDCOST a..status jsou jednak nepovinné a jednak jsou shodné s výše uvedeným popisem. Není třeba se s nimi více zabývat. Co je však nové je sekce..table MAXIMIZE / MINIMIZE V této sekci je definovaný blok, který obsahuje všechny informace o řešené úloze, tj. matici strukturních koeficientů, vektor pravé strany, cenové koeficienty, horní a dolní meze, rozpětí apod. Tento blok může být ve struktuře, kdy jsou proměnné v řádcích nebo ve sloupcích. Tuto strukturu ukazuje obr cw V1 V2 Vn MIN MAX FIX C1 C2 : MIN MAX FIX COST Obr. 5.6:..TABLE sekce - styl III. Na obr. 5.6 je struktura, kde jsou proměnné ve sloupcích. Struktura s proměnnými v řádcích by byla shodná, pouze by byla tabulka otočená o 90 stupňů. Symboly použité na obr.5.6 vyjadřují následující: cw (control word) zde se zapisují jednopísmenné symboly, které mají každý svůj význam; pro nás je nejdůležitější symbol V, který udává, že proměnné jsou ve sloupcích a symbol C, který udává, že omezení jsou ve sloupcích, MIN minimální hodnota proměnné (dolní mez) nebo omezující podmínky (podmínka typu >=), MAX maximální hodnota proměnné (horní mez) nebo omezující podmínky (podmínka typu <=), FIX fixovaná hodnota proměnné nebo omezující podmínka ve tvaru rovnice. Všechny uvedené symboly se nemusí používat např. pokud u proměnných nejsou žádné dolní meze nebo proměnné nejsou fixovány, nepoužije se u proměnných MIN ani FIX řádek (sloupec).

25 5.5 Optimalizační systém NEOS 141 A B C D E F G H I 1 Nutricni problem 2 3 C Energie Bilkoviny Zelezo VitA COST MIN MAX VA 4 Maso Maslo Chleb Brambor Jablka Syr Kure Jogurt MIN MAX Obr. 5.7: Vstupní data pro příklad styl III. Na obr. 5.7 je možné rozvržení vstupních dat pro náš ilustrační příklad. Jsou zde definovány pouze tři bloky: Blok NAZEV TABULKA HODNOTY Umístění A1..A1 A3..H13 I4..I12 Všimněte si ještě symbolu C v buňce A3, která udává, že se jedná o formulaci, kde jsou ve sloupcích omezující podmínky. Pro spuštění výpočtu je třeba sestavit LTS soubor, který v tomto případě bude vypadat takto:..title nutr.xls(nazev)..table MINIMIZE nutr.xls(tabulka)..activity nutr.xls(hodnoty) Tento text se uloží to textového souboru s příponou LTS, např. NUTR.LTS a výpočet se spustí příkazem XA NUTR.LTS Řízení výpočtu při práci se systémem XA Start optimalizačního výpočtu systémem XA se obvykle provádí tak, že zapíšeme následující příkaz: XA název souboru řádkové příkazy, kde název souboru je název souboru s podporovanými příponami. Může to být přípona LP pro rovnicový způsob, XLS nebo WK1 pro tabulkové kalkulátory nebo MPS pro data ve formátu MPS. Dále to může být název dávkového souboru s příponou CLP = Command Line Parameters (o těchto

26 Profesionální optimalizační systémy souborech se zmíníme dále) nebo případně s příponou LTS = Look To Spreadsheet (pro tabulkové kalkulátory). Systém XA umožňuje uživateli snadno volit obsah a formu výstupních informací a řídit průběh výpočtů pomocí velkého množství řádkových příkazů. Dále uvedeme význam pouze několika hlavních z nich: OUTPUT CON:/LPT1:/x:filename.ext - umožňuje volit směrování výstupních informací (obrazovka, tiskárna či datový soubor); default nastavení je výstup na obrazovku - např. OUTPUT VYSTUP.DAT, DECIMALS n - výstupní informace na n desetinných míst (default je 5), WAIT NO/YES - při volbě YES se výstup informací na displeji přeruší po zaplnění obrazovky a pokračuje teprve po stisknutí klávesy Enter (default je NO), SET REINVERSION n - určuje počet iteračních kroků, po němž se provádí reinverze matice báze; není-li příkaz SET REINVERSION použit, pak je počet kroků určován systémem automaticky - tato volba je většinou postačující, FORCE YES/NO - při volbě YES v případě, že úloha nemá žádné přípustné řešení se pravá strana (popř. horní a dolní meze) automaticky upraví tak, aby řešení úlohy existovalo, podobně dojde k úpravě úlohy při neomezeném řešení; default hodnota je NO, SET TIMELIMIT n - určení časového limitu (v minutách), po jehož uplynutí se výpočet přeruší a vytiskne se dosažené řešení; to má význam především u úloh s podmínkami celočíselnosti, kde výpočet může trvat velmi dlouho; pokud nebylo nalezeno optimální řešení a výpočet je ukončen, potom jsou průběžné informace uloženy do souboru s příponou SAV a při novém spuštění výpočtu se pokračuje od okamžiku přerušení, SET ITERATIONS n - určení počtu iterací, po jehož dosažení se výpočet přeruší a vytiskne se dosažené řešení, při znovuzahájení výpočtu platí stejná pravidla, jako při použití příkazu SET TIMELIMIT n, TOMPS NO/YES - datový soubor řešené úlohy se transformuje do formátu MPS a zapíše se do souboru s příponou MPS (jméno souboru je stejné jako jméno původního souboru) - default hodnota je NO, ACTIVITY soubor.txt - specifikuje soubor, do něhož jsou v pevném formátu zapsány základní informace o vyřešené úloze, tj. např. optimální hodnoty proměnných úlohy, optimální hodnoty duálních proměnných apod.

27 5.5 Optimalizační systém NEOS 143 LISTINPUT NO/YES - určuje, zda má být opis vstupních dat součástí výstupních informací default nastavení je YES, volba NO umožňuje podstatně zmenšit rozsah výstupního soubor a urychlit zpracování úlohy, MAXIMIZE NO/YES - určuje, zda je úloha maximalizační či minimalizační (má smysl u formátu MPS, kde není typ kritéria nijak specifikovaný) - default je NO, tj. minimalizace, COSTANALYSIS NO/YES - určuje, zda se má provádět analýza citlivosti řešení s ohledem na změny vektoru cenových koeficientů - default volba je NO, MARGINANALYSIS NO/YES - určuje, zda se má provádět analýza citlivosti řešení s ohledem na změny prvků vektoru pravých stran, Řádkové příkazy (pokud jich je více) se od sebe navzájem oddělují mezerami. Následující příkaz tedy spustí optimalizační výpočet s datovým souborem v MPS formátu, který se jmenuje VYROBA.MPS, účelová funkce v modelu se bude maximalizovat, výstupní informace se uloží do textového souboru s názvem VYROBA.TXT a do tohoto výstupního souboru nebude zahrnut opis vstupních dat. XA VYROBA.MPS MAXIMIZE YES LISTINPUT NO OUTPUT VYROBA.TXT Protože počet řádkových příkazů může být relativně velký, nemusí být při opětovném spuštění výpočtu pohodlné znovu vypisovat celý příkaz (včetně všech řádkových příkazů). Řádkové příkazy včetně názvu vstupního datového souboru mohou být uloženy do textového souboru, který musí mít příponu CLP, kde každý příkaz může být na samostatném řádku. Pro naši ilustraci by tedy CLP soubor mohl mít následující podobu: VYROBA.MPS MAXIMIZE YES LISTINPUT NO OUTPUT VYROBA.TXT Pokud bychom tento soubor pojmenovali DAVKA.CLP, potom se optimalizační výpočet spustí příkazem XA DAVKA.CLP Výstupní informace Výstupní informace jsou směrovány tam, kam určuje parametr OUTPUT (obrazovka, výstupní soubor nebo tiskárna). Obsah standardního výstupního souboru, který poskytuje systém XA, ukážeme na výše
