1 NÁVODY GRUNDFOS Čerpadla schválená dle ATEX DMH 25X, DMH 28X, DMX 226 Montážní a provozní návod, dodatek

2 Prohlášení o shodě Prohlášení o shodě GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Standards used: EN :2011, EN :2009, Machinery Directive (2006/42/EC). Standards used: EN 809:1998+A1:2009, This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions. DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Normen, die verwendet wurden: EN :2011, EN :2009, Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809:1998+A1:2009, CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Použité normy: EN :2011, EN :2009, Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809:1998+A1:2009, Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos. GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Πρότυπα που χρησιμοποιήθηκαν: EN :2011, EN :2009, Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809:1998+A1:2009, Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung veröffentlicht wird. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Normas aplicadas: EN :2011, EN :2009, Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809:1998+A1:2009, Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos. HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Korištene norme: EN :2011, EN :2009, Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809:1998+A1:2009, Ova EZ izjava o suklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa. HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Alkalmazott szabványok: EN :2011, EN :2009, Gépek (2006/42/EK). Alkalmazott szabványok: EN 809:1998+A1:2009, Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás részeként kerül kiadásra. Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos. FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Normes utilisées : EN :2011, EN :2009, Directive Machines (2006/42/CE). Normes utilisées : EN 809:1998+A1:2009, Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos. IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Norme applicate: EN :2011, EN :2009, Direttiva Macchine (2006/42/CE). Norme applicate: EN 809:1998+A1:2009, Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos. NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Gebruikte normen: EN :2011, EN :2009, Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809:1998+A1:2009, Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies. 2

3 PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Zastosowane normy: EN :2011, EN :2009, Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809:1998+A1:2009, Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji. RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Применявшиеся стандарты: EN :2011, EN :2009, Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809:1998+A1:2009, Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos. SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Tillämpade standarder: EN :2011, EN :2009, Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809:1998+A1:2009, Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion. CN: EC 产 品 合 格 声 明 书 我 们 格 兰 富 在 我 们 的 全 权 责 任 下 声 明, 产 品 DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, 即 该 合 格 证 所 指 之 产 品, 符 合 欧 共 体 使 其 成 员 国 法 律 趋 于 一 致 的 以 下 欧 共 理 事 会 指 令 : 所 用 标 准 : EN :2011, EN :2009, EN :2011 机 械 设 备 指 令 (2006/42/EC) 所 用 标 准 : EN 809:1998+A1:2009, EN ISO A1:2009 PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Normas utilizadas: EN :2011, EN :2009, Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809:1998+A1:2009, Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos. SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Uporabljeni normi: EN :2011, EN :2009, Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809:1998+A1:2009, ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja. TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan DMH 25X...E1/E2, DMH 28X...E1/E2, DMX E1/E2 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Kullanılan standartlar: EN :2011, EN :2009, Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809:1998+A1:2009, İşbu EC uygunluk bildirgesi, yalnızca Grundfos kurulum ve çalıştırma talimatlarının bir parçası olarak basıldığı takdirde geçerlilik kazanmaktadır. EC-type examination certificate number: DMH 25X: IBExU13ATEXB017 X DMH 28X: IBExU13ATEXB018 X DMX 226: IBExU13ATEXB019 X Notified body number: 0637 (IBExU Institut für Sicherheitstechnik GmbH) Pfinztal, 15th November, 2013 Prohlášení o shodě 本 EC 合 格 性 声 明 仅 在 作 为 格 兰 富 安 装 与 操 作 指 导 手 册 的 一 部 分 时 有 效 Ulrich Stemick Technical Director Grundfos Water Treatment GmbH Reetzstr. 85, D Pfinztal, Germany Person authorised to compile technical file and empowered to sign the EC declaration of conformity 3

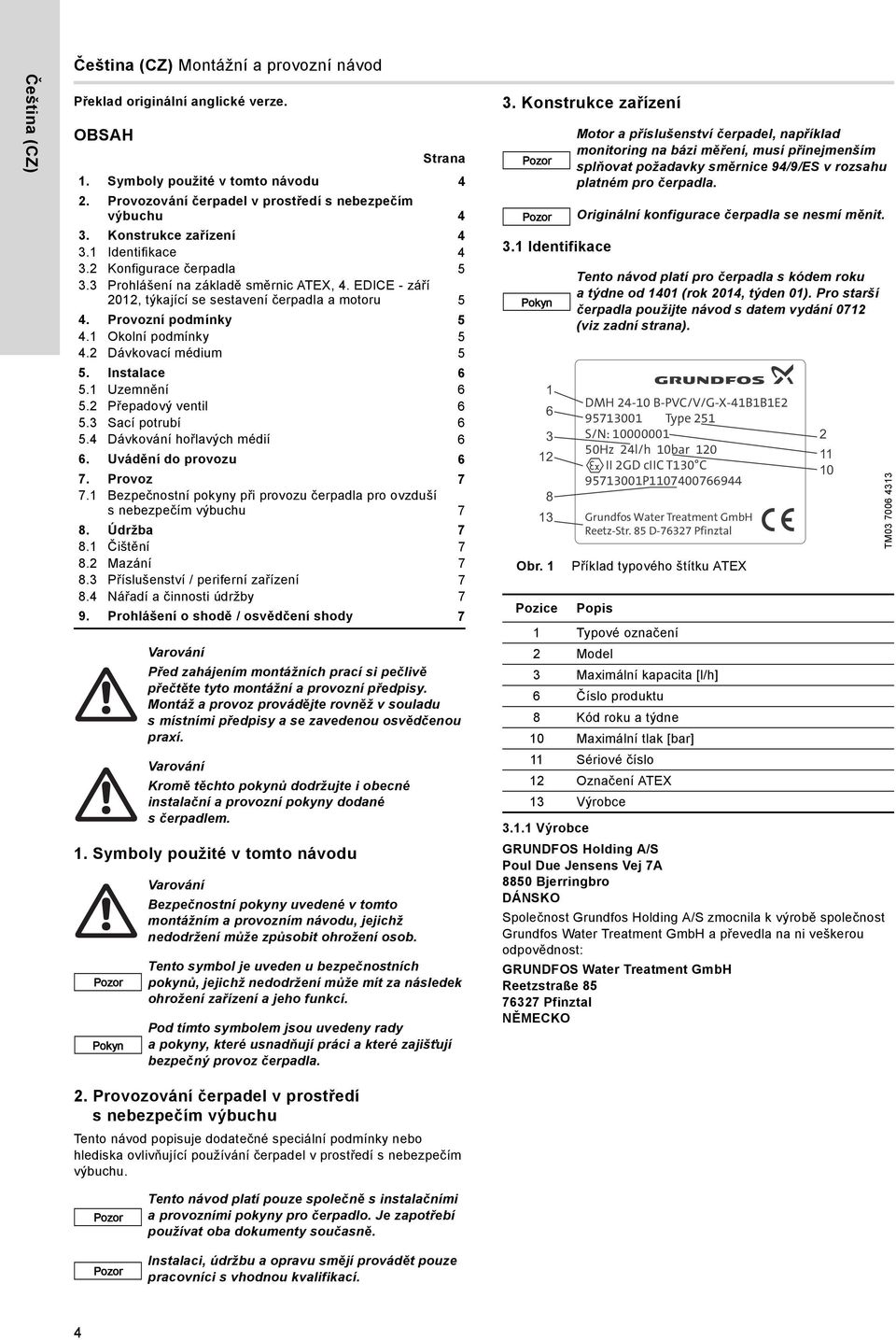

4 Čeština (CZ) Čeština (CZ) Montážní a provozní návod Překlad originální anglické verze. OBSAH 1. Symboly použité v tomto návodu Strana 1. Symboly použité v tomto návodu 4 2. Provozování čerpadel v prostředí s nebezpečím výbuchu 4 3. Konstrukce zařízení Identifikace Konfigurace čerpadla Prohlášení na základě směrnic ATEX, 4. EDICE - září 2012, týkající se sestavení čerpadla a motoru 5 4. Provozní podmínky Okolní podmínky Dávkovací médium 5 5. Instalace Uzemnění Přepadový ventil Sací potrubí Dávkování hořlavých médií 6 6. Uvádění do provozu 6 7. Provoz Bezpečnostní pokyny při provozu čerpadla pro ovzduší s nebezpečím výbuchu 7 8. Údržba Čištění Mazání Příslušenství / periferní zařízení Nářadí a činnosti údržby 7 9. Prohlášení o shodě / osvědčení shody 7 Pokyn Před zahájením montážních prací si pečlivě přečtěte tyto montážní a provozní předpisy. Montáž a provoz provádějte rovněž v souladu s místními předpisy a se zavedenou osvědčenou praxí. Kromě těchto pokynů dodržujte i obecné instalační a provozní pokyny dodané s čerpadlem. Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla. 3. Konstrukce zařízení 3.1 Identifikace Pokyn Obr. 1 Motor a příslušenství čerpadel, například monitoring na bázi měření, musí přinejmenším splňovat požadavky směrnice 94/9/ES v rozsahu platném pro čerpadla. Originální konfigurace čerpadla se nesmí měnit. Tento návod platí pro čerpadla s kódem roku a týdne od 1401 (rok 2014, týden 01). Pro starší čerpadla použijte návod s datem vydání 0712 (viz zadní strana). DMH B-PVC/V/G-X-41B1B1E Type 251 S/N: Hz 24l/h 10bar 120 II 2GD ciic T130 C P Grundfos Water Treatment GmbH Reetz-Str. 85 D Pfinztal Příklad typového štítku ATEX Pozice Popis 1 Typové označení 2 Model 3 Maximální kapacita [l/h] 6 Číslo produktu 8 Kód roku a týdne 10 Maximální tlak [bar] 11 Sériové číslo 12 Označení ATEX 13 Výrobce Výrobce GRUNDFOS Holding A/S Poul Due Jensens Vej 7A 8850 Bjerringbro DÁNSKO Společnost Grundfos Holding A/S zmocnila k výrobě společnost Grundfos Water Treatment GmbH a převedla na ni veškerou odpovědnost: GRUNDFOS Water Treatment GmbH Reetzstraße Pfinztal NĚMECKO TM Provozování čerpadel v prostředí s nebezpečím výbuchu Tento návod popisuje dodatečné speciální podmínky nebo hlediska ovlivňující používání čerpadel v prostředí s nebezpečím výbuchu. Tento návod platí pouze společně s instalačními a provozními pokyny pro čerpadlo. Je zapotřebí používat oba dokumenty současně. Instalaci, údržbu a opravu smějí provádět pouze pracovníci s vhodnou kvalifikací. 4

5 3.2 Konfigurace čerpadla Grundfos vyrábí čerpadla v souladu se směrnicí 94/9/ES. Tato čerpadla odpovídají specifikacím v následující tabulce. Přípustná konfigurace čerpadla Vlastnost Přední deska Elektronika Detekce netěsnosti membrány Čerpadla DMH, splňující požadavky směrnice 94/9/ES, mohou být volitelně vybavena schválenou detekcí netěsnosti membrány s tlakoměrem Ex i, splňujícím požadavky směrnice 94/9/ES. Čerpadla, která nejsou konfigurována v souladu s touto tabulkou, nemohou být v atmosféře s nebezpečím výbuchu použita. Popis Kovová Bez elektroniky Čerpadla s jiným typem detekce netěsnosti membrány nemohou být použita v ovzduší s nebezpečím výbuchu Dávkovací hlava a ventily Grundfos dodává čerpadla splňující požadavky směrnice 94/9/ES s odpovídající kombinací dávkovací hlavy a ventilů splňujících požadavky směrnice 94/9/ES Označení čerpadla Informace splňující požadavky směrnice 94/9/ES uvedené na čerpadle, tedy na neelektrickém zařízení, závisejí na zvolené konfiguraci čerpadla a motoru. Označení platí pouze pro čerpací jednotku. Typový štítek pouze pro jednotku čerpadla Typový štítek jednotky čerpadla Vhodné pro kategorii 2, skupina výbušného prostředí / teplotní třída II 2GD c IIB T130 C IIB / 130 C II 2GD c IIC T130 C IIC / 130 C Další informace o používání čerpadla můžete nalézt v sekci 4. Provozní podmínky. 3.3 Prohlášení na základě směrnic ATEX, 4. EDICE - září 2012, týkající se sestavení čerpadla a motoru Společnost Grundfos prohlašuje, že sestavení čerpadla a motoru nevytváří žádné další riziko vzplanutí. Sestavené čerpadlo s motorem představuje z pohledu ochrany proti výbuchu kombinaci jednotlivých položek a vybavení. Výrobce čerpadla a výrobce elektrického motoru z toho důvodu poskytují prohlášení o shodě ES pro každou z těchto dvou položek. Čeština (CZ) Čerpadla s jiným typem kombinace dávkovací hlavy a ventilů nemohou být použita v ovzduší s nebezpečím výbuchu. Ventily z nerezové oceli nesmějí být kombinovány s nekovovými dávkovacími hlavami. Velikost dávkovací hlavy (závisí na typu čerpadla) a materiál dávkovací hlavy určují vhodnost čerpadla pro provoz v ovzduší s nebezpečím výbuchu, jehož příčinou jsou média skupiny IIB nebo IIC: Materiál dávkovací hlavy DMH DMH 257 Typy čerpadel DMH 28X DMX 226, velikost hlavy 1-3 DMX 226, velikost hlavy 4 PVC IIC IIB IIC IIC IIB Nerezová ocel, DIN IIC IIC IIC IIC IIC Nerezová ocel, DIN IIC IIC IIC - - PP IIC IIB IIC IIC IIB PVDF IIC IIB IIC IIC IIB Motor Čerpadla Grundfos splňující směrnici 94/9/ES jsou dodávána s motory, které splňují směrnici 94/9/ES a jsou příslušným způsobem testována a označena. Alternativně mohou být jednotky čerpadel dodávány samostatně a v takovém případě musí uživatel poskytnout motor, který splňuje směrnici 94/9/EC. Čerpadla s jiným typem motoru nemohou být v ovzduší s nebezpečím výbuchu použita. 4. Provozní podmínky 4.1 Okolní podmínky Čerpadla s příslušným typovým štítkem jsou vhodná pro provoz vprostředí s nebezpečím výbuchu v oblastech IIB nebo IIC, v závislosti na čerpadle a jeho vybavení. Materiály použité pro těsnění a maziva musejí být odolné proti parám, plynům nebo prachu vyskytujícím se v ovzduší v provozní oblasti. To platí zejména pro styk se parami rozpouštědel, které mohou poškodit plastové součásti nebo změnit složení převodového oleje nebo maziva a ovlivnit tak jeho účinnost afunkční vlastnosti. 4.2 Dávkovací médium Přípustné teploty Pokyn Čerpadla smějí být použita pouze, pokud jsou vpřevládajících provozních podmínkách materiály a provozní tekutiny dostatečně odolné proti mechanickým a/nebo chemickým vlivům, aby nedošlo k narušení ochrany proti výbuchu. Teplotu média nelze zvýšit při použití v rámci procesů SIP/CIP Přípustná dávkovací média Čerpadla DMH 25X, DMH 28X a DMX 226 jsou vhodná pro kapalná, neabrazivní a nehořlavá média. Čerpadla DMH 25X a DMH 28X v následující konfiguraci mohou být rovněž použita pro dávkování hořlavých médií: konstrukce odolná proti výbuchu s příslušným označením na typovém štítku čerpadla, viz část 3.1 Identifikace dávkovací hlavy a ventily z nerezové oceli a konstrukce z nerezové oceli detekce netěsnosti membrány v konstrukci odolné proti výbuchu s vyhodnocovacím zařízením. Pokyn Podívejte se na typový štítek motoru. 5

6 Čeština (CZ) 5. Instalace 5.1 Uzemnění Provozovatel zodpovídá za nastavení systému v souladu s požadavky směrnice 99/92/ES při zvážení příslušných norem pro dané použití. Motor a příslušenství čerpadel, například akční člen, frekvenční měnič a monitoring na bázi měření, musí jako minimum splňovat požadavky směrnice 94/9/ES v rozsahu platném pro čerpadla. Příslušenství pro systém a potrubí musí, jako minimum, splňovat požadavky směrnice 94/9/ES platné pro čerpadla. Vnitřně bezpečná izolace musí být provedena a zkontrolována osobou se "vhodnou kvalifikací". Ujistěte se, že jste si přečetli instalační a provozní pokyny dodávané s jednotlivými elektrickými součástmi. Při instalaci systému musíte dodržovat platné národní předpisy Ochrana proti chodu naprázdno / indikátor průtoku Detekce netěsnosti membrány V nádržích, které jsou částečně prázdné, se může vytvářet výbušná směs par. Čerpadla nesmějí pracovat naprázdno, aby se zabránilo přenosu výbušné směsi ze skladovacích nádrží do jiných oblastí. Zákazník by měl instalovat hladinoměr v nádržích nebo indikátory průtoku na výtlakové straně, aby se zabránilo chodu čerpadla naprázdno. Musí se zabránit nasátí vzduchu. Pravidelně kontrolujte sací potrubí a ověřujte jejich těsnost. Během provozu se čerpadla nesmějí stát zdrojem nepřípustných ztrát média netěsností (důležité zejména při dávkování hořlavých médií). Vyhodnocení signálu netěsnosti membrány (elektricky izolovaný jazýčkový kontakt) systémem detekce netěsnosti membrány musí okamžitě způsobit vypnutí čerpadla. Platová verze detekce netěsnosti membrány není vodivě spojena s čerpadlem a musí být uzemněna zákazníkem. 5.2 Přepadový ventil DMH 25X a DMH 28X: Pokud je jediným zdrojem tlaku v systému DMH 25X nebo DMH 28X, není nutné instalovat přepadový ventil ve výtlakovém potrubí. 5.3 Sací potrubí Všechna čerpadla a jejich příslušenství musejí být uzemněna. DMX 226: Přepadový ventil musí být instalován ve výtlakovém potrubí, aby se zabránilo tvorbě nepřípustně vysokého tlaku na výtlakové straně čerpadla. Nečistoty v dávkovaném médiu mohou poškodit membránu nebo blok na výtlakové straně dávkovací hlavy. Instalace filtru (velikost otvorů 1,5 mm) v sacím potrubí zabraňuje zvýšení tlaku v důsledku ucpání výtlakové strany a poškození membrány. 5.4 Dávkování hořlavých médií Dávkování hořlavých médií, viz část Přípustná dávkovací média Instalace pro režim přívodu Čerpadlo nesmí pracovat naprázdno, ani během uvádění do provozu, či odstavování z provozu. Čerpadlo by mělo být instalováno tak, aby mohlo být výtlakové potrubí odvzdušněno během spouštění čerpadla, a umožnit tak průtok dávkovaného média do dávkovací hlavy Vypouštění dávkovaného média Potrubí pro bezpečné odvzdušnění média by mělo být připojeno kbezpečnostním ventilům (například přepadový ventil ve výtlakovém potrubí na výtlakové straně čerpadla) nebo odvzdušňovacím ventilům, přes která jsou vypouštěna hořlavá média. 6. Uvádění do provozu Dávkování hořlavých médií viz část Přípustná dávkovací média. Nebezpečí výbuchu v důsledku přehřátí čerpadel. Čerpadla nesmějí být spouštěna proti uzavřeným ventilům a tvarovkám. Při prvním spuštění čerpadla nebo při jeho restartu po vyprázdnění dávkovací hlavy se může tvořit výbušná směs par. Čerpadlo se musí spouštět a restartovat se zcela naplněnou dávkovací hlavou: naplňte dávkovací hlavu a sací potrubí dávkovaným médiem nebo při zavodněném sání odvzdušněte vypouštěcí potrubí, aby mohlo dávkované médium proudit z dávkovací hlavy. Tato média musejí být vypouštěna bezpečně, aby nedocházelo k ohrožení osob nebo majetku. 6

7 7. Provoz 8.4 Nářadí a činnosti údržby 7.1 Bezpečnostní pokyny při provozu čerpadla pro ovzduší s nebezpečím výbuchu 8. Údržba Nebezpečí výbuchu v důsledku přehřátí čerpadel. Čerpadla nesmějí být spouštěna proti uzavřeným ventilům a tvarovkám. Čerpadlo nesmí pracovat naprázdno, ani během uvádění do provozu, či odstavování z provozu. Poruchy, například snížení dávkovacího výkonu, mohou poškodit čerpadlo a zvýšit nebezpečí výbuchu. V případě poruchy během činnosti musí být čerpadlo okamžitě zastaveno a porucha musí být odstraněna. Pro všechny práce na čerpadlech v prostředí snebezpečím výbuchu se musí používat nářadí splňující požadavky evropské normy EN , přílohy A. Obecně je zakázáno používat jakýkoliv typ ocelového nářadí v oblasti 1, pokud existuje nebezpečí výbuchu v důsledku materiálů skupiny výbušnosti IIC a sulfanu, ethylenoxidu nebo oxidu uhelnatého. Údržba čerpadla by se měla provádět v prostředí, kde nehrozí nebezpečí výbuchu nebo pokud může být prokázáno, že oblast opravy není prostředím s nebezpečím výbuchu. Originální konfigurace čerpadla se nesmí měnit. Informace o náhradních dílech viz obecné instalační a provozní pokyny pro čerpadlo. Čeština (CZ) 8.1 Čištění Odpovědností provozovatele je stanovit vhodné intervaly. Vrstva prachu nesmí být větší než 5 mm. 8.2 Mazání Nebezpečí výbuchu v důsledku přehřátí čerpadel. Předepsané činnosti údržby musejí být prováděny v pravidelných intervalech, aby se zajistila trvalá shoda s požadavky směrnice 94/9/ES. S cílem zabránit akumulaci tepla v důsledku úsad prachu na čerpadle musí být čerpadlo v pravidelných intervalech čištěno. Pravidelně sledujte hluk vytvářený čerpadlem. Ložiska se nesmějí přehřívat. DMH 25X a DMH 28X: každé dva týdny kontrolujte hladinu oleje. Pokud je hladina oleje nedostatečná, okamžitě čerpadlo vypněte a olej doplňte. Vyměňujte olej po každých 8000 hodinách provozu. Používejte pouze olej schválený společností Grundfos. DMX 226: převodové mazivo musí být měněno každých 8000 provozních hodin kvalifikovanými a oprávněnými pracovníky nebo výrobcem. 8.3 Příslušenství / periferní zařízení 9. Prohlášení o shodě / osvědčení shody Prohlášení o shodě EU na začátku této příručky nahrazuje prohlášení o shodě v obecných instalačních a provozních pokynech dodávaných s čerpadlem. Všechny změny provedené na čerpadle bez našeho schválení znamenají zneplatnění tohoto prohlášení. Před instalací čerpadla se ujistěte, že systém, ve kterém bude instalován, splňuje ustanovení této směrnice. Uvedení do provozu je zakázáno, dokud není tato skutečnost určena. Prototyp zkušebního certifikátu je dodáván s čerpadlem na CD (v anglickém a německém jazyce). Technické změny vyhrazeny. Nebezpečí v důsledku tvorby výbušných par: všechna těsnění, šroubová spojení a odvzdušňovací šrouby se musejí pravidelně kontrolovat, aby se zajistila jejich funkčnost atěsnost. Pravidelně kontrolujte přepadový ventil (pokud je instalován), abyste ověřili jeho správnou funkci. V případě poruchy v prostředí s nebezpečím výbuchu musí přepadový ventil zabránit přetížení apřehřátí převodového mechanismu. Pravidelně kontrolujte filtr v sacím potrubí nebo sací trubce a v případě potřeby vyčistěte. Odpovědností provozovatele je stanovit vhodné intervaly. Pravidelně kontrolujte potrubí a ověřujte jejich těsnost. 7

8 8
